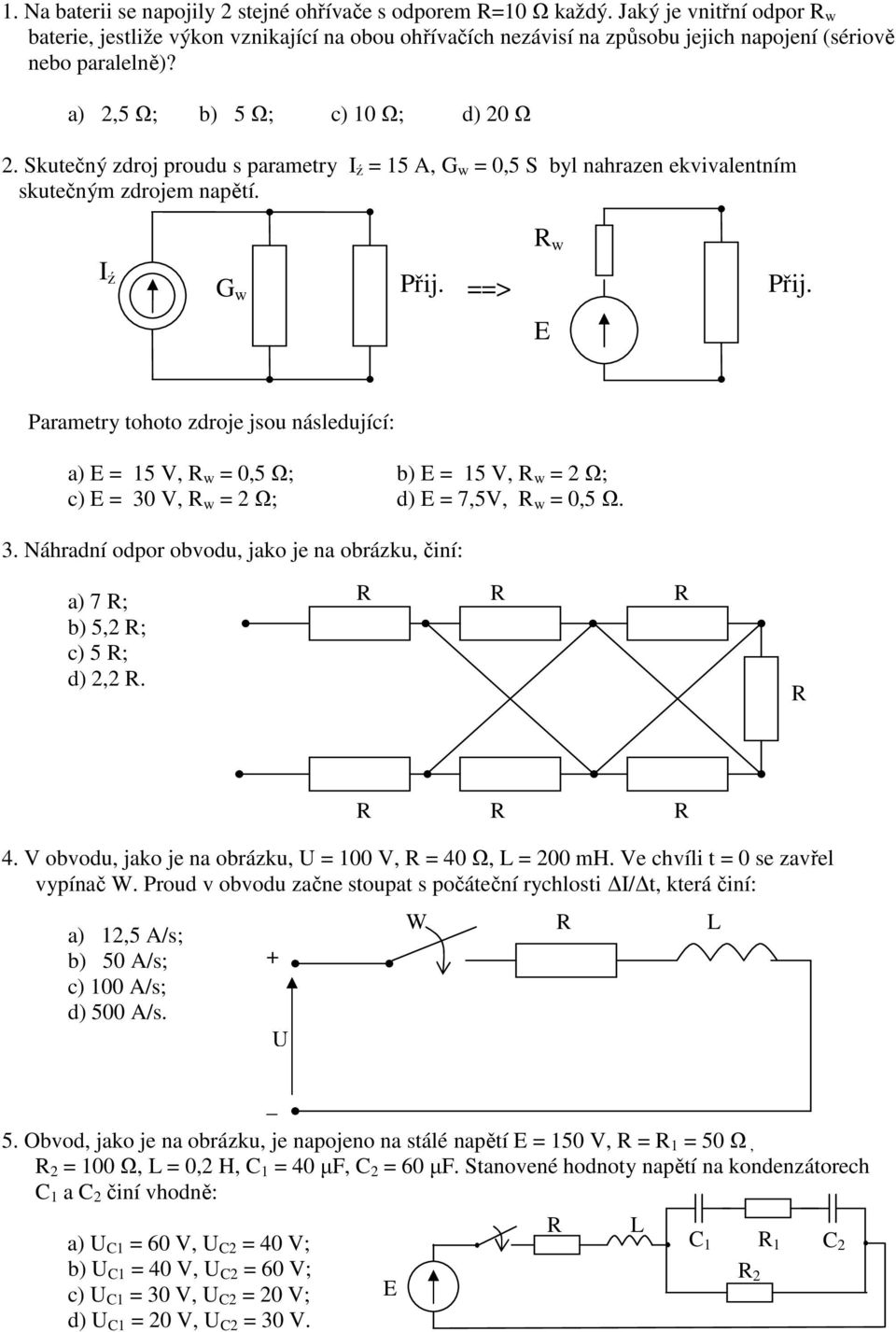

1 1. Na baterii se napojily 2 stejné ohřívače s odporem =10 Ω každý. Jaký je vnitřní odpor w baterie, jestliže výkon vznikající na obou ohřívačích nezávisí na způsobu jejich napojení (sériově nebo paralelně)? a) 2,5 Ω; b) 5 Ω; c) 10 Ω; d) 20 Ω 2. Skutečný zdroj proudu s parametry ź = 15 A, G w = 0,5 S byl nahrazen ekvivalentním skutečným zdrojem napětí. w ź G w Přij. ==> Přij. E Parametry tohoto zdroje jsou následující: a) E = 15, w = 0,5 Ω; b) E = 15, w = 2 Ω; c) E = 30, w = 2 Ω; d) E = 7,5, w = 0,5 Ω. 3. Náhradní odpor obvodu, jako je na obrázku, činí: a) 7 ; b) 5,2 ; c) 5 ; d) 2,2. 4. obvodu, jako je na obrázku, = 100, = 40 Ω, = 200 mh. e chvíli t = 0 se zavřel vypínač W. Proud v obvodu začne stoupat s počáteční rychlosti / t, která činí: a) 12,5 A/s; b) 50 A/s; c) 100 A/s; d) 500 A/s. + W 5. Obvod, jako je na obrázku, je napojeno na stálé napětí E = 150, = 1 = 50 Ω, 2 = 100 Ω, = 0,2 H, 1 = 40 µf, 2 = 60 µf. Stanovené hodnoty napětí na kondenzátorech 1 a 2 činí vhodně: a) 1 = 60, 2 = 40 ; b) 1 = 40, 2 = 60 ; c) 1 = 30, 2 = 20 ; d) 1 = 20, 2 = 30. E

2 6. inutí buzení generátoru je vybaveno hasícím rezistorem (zapojeném paralelně) za účelem vyhnuti se velkým přepětím vznikajícím při přerušování stejnosměrného proudu. Jestliže napětí vznikající při odpojování vinutí nesmí překročit 3-násobnou hodnotu jmenovitého napětí, pak odpor g tohoto rezistoru nesmí být větší než: W a) 3 w ; b) 2 w ; c) w ; N w g d) 3 1 w. w 7. e tři vrcholech čtverce se stranou a se nachází stejné bodové náboje +Q. Jestliže se tyto náboje nahradí náboji s hodnotami 2Q, potom intenzita elektrického pole v bodě A, který je čtvrtým vrcholem čtverce: +Q a +Q a) zvýší se dvojnásobně beze změny znaménka; b) zvýší se dvojnásobně a změní znaménko; c) zvýší se 2 násobně a změní znaménko; d) nezmění se. 8. Dutá koule poloměru se povrchově nabila kladným nábojem. ozložení potenciálu uvnitř a vně této koule znázorňuje obrázek: A a +Q a) b) c) d) X X 9. Plochý vzduchový kondenzátor, jako je na obrázku, má kapacitu 1. Po odstranění dielektriku s ε r = 2 bude jeho kapacita 2 činit: (předpokládalo se rovnoměrné rozložení pole v obou případech) X X a) ; ε r = 2 b) ; c) ; d) d d d

3 10. soustavě vzduchových kondenzátorů, jako je na obrázku, se mezi obložení kondenzátoru napojeného na body K a vložil dielektrik s ε r = 3. Náhradní kapacita soustavy pozorovaná ze svorek A a B: a) nezmění se; b) stoupne 3 krát; c) stoupne 4/3 krát; d) stoupne 12/11 krát. 11. Jaká musí být hodnota intenzity proudu v cívce magnetického obvodu, jako je na obrázku, aby magnetická indukce v jádru z křemíkové ocele (4% Si) činila 0,4π [T]? ozměry jádra v [mm], δ = 0,2 mm, počet závitů z = Předpokládat, že se indukce ve vzduchové mezeře rovná indukci v jádru. a) ~ 0,45 A; b) ~ 0,75 A; c) ~ 0,9 A; d) ~ 1,5 A z δ 50 B K obvodu, jako je v úloze 11, se získaná hodnota proudu snížila k krát, tak, že se magnetický tok v jádru dvojnásobně snížil. Kolik je koeficient k? a) k = 2; b) 1<k<2; c) k<1; d) k> ztah intenzity magnetického pole a intenzity elektrického proudu určuje zákon: a) oulombův; b) Gaussův; c) Amperův; d) Biota-Savartův. 14. Zdroj s napětím byl napojen na kruh zhotoven z odporového drátu, následkem čeho oblouky AKB a AB protékají proudy. Hodnota magnetické indukce uprostřed kruhu: + a) je největší, když mají oblouky AKB a AB stejnou délku; b) je nejmenší, když je délka jednoho oblouku rovná délce obvodu kruhu, a délka druhého oblouku rovná nule; c) je rovná nule nezávisle na délce obou oblouků (za K A O předpokladu, že se body A a B nepřekrývají); B d) je největší, když poměr délky delšího a kratšího oblouku je rovný poměru délky obvodu kruhu a délky delšího oblouku (tzv. zlatý řez).

4 15. ívkou s indukčnosti 1 = 1 H protéká proud 1 = 10 A, a cívkou s indukčnosti 2 = 0,5 H, proud 2 = 20 A. Jaký je koeficient spojení cívek k, jestliže je energie nahromaděná v magnetickém poli soustavy při souhlasném spojení cívek 2 krát větší než při opačném spojení? a) ; b) ; c) ; d) homogenním magnetickém poli s indukci B = 0,5 T rotuje prut délky l = 0,2 m. Osa otáčení prochází koncem prutu, je kolmá na jeho osu a rovnoběžná s linii magnetického pole. Jestliže se v prutu indukuje napětí E = 1, potom konstantní uhlová rychlost rotace prutu ω činí: a) 25 rad/s; b) 50 rad/s; c) 100 rad/s; d) 200 rad/s. 17. obvodu, jako je na obrázku, e 1 = 282 cos(ωt); e 2 = 141sin(ωt), f = 50 Hz, 1 = X = X = 15 Ω, 2 = 3 = 10 Ω, 4 = 5 Ω. Účinná hodnota proudu 4 činí: a) 2,5 A; b) 5 A; c) 5 2 A; d) 7,5 A. b 1 4 E 1 E a 3 c 18. obvodu, jako je na obrázku, u = sin(ωt), = 20 Ω, 1 = 10 Ω, X = 30Ω. Činný výkon P a jalový výkon Q původem ze zdroje, činí příslušně: 3 1 a) 100 W, 250 Ar; b) 145 W, 250 Ar; c) 160 W, 120 Ar; d) 160 W, 120 Ar. 19. obvodu napájeném sinusovém napětím, jako je na obrázku, jsou parametry následující: 1 = 2 = 30 Ω, X 1 = 70 Ω, X 2 = 50 Ω, X 1 = 30 Ω, X 2 = 10 Ω. Zdroj napětí je ideální. Jestliže při otevřeném vypínači W ukazuje ampérmetr proud = 5 A, pak jsou ukazatele měřičů při zavřeném vypínači tyto: a) = 500, = 10 A; b) = 170, = 3,4 A; c) = 170, = 1,6 A; d) = 500 2, = 10 2 A. A W 1 1 2

5 20. Soustavě, jako je na schématu, odpovídá vektorový diagram z obrázku: a) b) = c) d) 21. Jestliže v soustavě, jako je na obrázku, ampérmetry ve fázích přijímače ukazují proudy rovné 2A, pak ampérmetry ve vodičích ukazují proudy: A a) 1 = 3,86 A, 2 = 3,86 A, 3 = 2 A; b) 1 = 3,46 A, 2 = 3,46 A, 3 = 3,46 A; c) 1 = 3,46 A, 2 = 3,46 A, 3 = 2 A; d) 1 = 2 A, 2 = 2 A, 3 = 3,86 A Přepálení pojistky ve kterém vodiči, v soustavě jako je v úloze 21, hrozí zkratem zdroje napájení? A 1 a) ve vodiči 1; b) ve vodiči 2; c) ve vodiči 3; d) není takové ohrožení. A 2 A 3 5 A 6 6 A 5 A 4 4 B

6 23. ezonanční frekvence závisí na odporu : a) v každém z uvedených obvodů; b) jen v obvodech 1, 2, 4; c) jen v obvodech 2, 4; d) jen v obvodu obvodu, jako je na obrázku, 1 = 2 = 5 Ω, X 1 = X 2 = X M = 5 Ω, X = 15 Ω, e = E max sin(ωt). ezonance napětí nastává: M a) při kladném spojení cívek; b) při záporném spojení cívek; c) při obou spojeních; E d) nenastává při žádném spojení Fázové napětí symetrického generátoru obsahuje první a třetí harmonickou. Pokud voltmetr (měřící účinnou hodnotu) v poloze 1 ukazuje: 1 = 122, a v poloze 2 ukazuje: 2 = 173, pak účinné hodnoty těchto harmonických činí: a) E A1 = 122, E A3 = 70 ; b) E A1 = 122, E A3 = 51 ; c) E A1 = 100, E A3 = 22 ; d) E A1 = 100, E A3 = 70. E A E 1 2 E B 26. Obrázek znázorňuje charakteristiku: D a) výstupní tranzistoru typu MOSFET; b) přechodovou tranzistoru typu MOSFET; c) vstupní tranzistoru typu BJT; d) výstupní tyristoru typu GTO. GS

7 27. Pro tranzistor v soustavě, jako je na obrázku, je koeficient zesílení β = 50. Napětí E je: +10 a) ~ 0; b) 3 ; c) 5 ; d) k B 2k E 28. Analogově-číslicové zpracování signálů souvisí se vzorkováním a kvantováním. Obrázek znázorňuje princip: a) rovnoměrného vzorkování; b) nerovnoměrného vzorkování; c) rovnoměrného kvantování; d) nerovnoměrného kvantování. 29. Skokovou odezvu skutečného derivačního prvku znázorňuje obrázek: y a) b) c) d) y y y t t 30. Frekvenční amplitudová charakteristika prvku automatiky určuje: t t a) zesílení signálu; b) posunutí fáze signálu; c) zesílení a posunutí fáze (současně); d) hloubku modulace signálu. 31. Princip činnosti piezoelektrického snímače je založen na: a) změně odporu snímače následkem změn teploty; b) modulaci světelného signálu vlivem měřené veličiny; c) indukování napětí na koncovkách snímače následkem roztažení nebo stlačení; d) částečné absorpci nebo odrazu aktivního záření zkoumaným materiálem. 32. Zařízením.třídy ochrany (používaným při realizaci ochrany před nepřímým dotykem) není zařízení: a) s izolačním pláštěm; b) s doplňující izolaci; c) se zesílenou izolaci; d) se stanovištní izolaci.

8 33. Fázový pokles napětí na tlumivce zapojené do energetického vedení ( f = 1f 2f ) při stálé hodnotě proudu ve vedení: 1f X d 2f, cos φ Odb. a) stoupá s růstem koeficientu výkonu příjmu; b) klesá s růstem koeficientu výkonu příjmu; c) nezávisí na koeficientu výkonu příjmu; d) klesá s růstem reaktance tlumivky. 34. Bezpečnostní vypínač je ochranný prostředek před požárem elektrické instalace způsobeným zemními proudy, pokud jeho jmenovitý rozdílový proud n činí co nejvýše: a) 30 ma; b) 100 ma; c) 500 ma; d) 1 A. 35. Na obrázku jsou znázorněny označení svorek pomocného stykače. rozporu s nyní platným mezinárodním systémem označení jsou popsány svorky: A a) 13 14; b) 27 28; c) 33 34; d) A K ochraně nadzemních vedení nn a SN před bezprostředními údery blesku se nepoužívají hromosvodová vedení s ohledem na: a) vysokou cenu takových vedení z důvodu velkého počtu linií nn a SN; b) neúčinnost takové ochrany z důvodu výskytu zpětných přeskoků na izolátorech; c) nutnost značného zvýšení výšky sloupů, aby se pracovní vodiče linie nacházely v požadované ochranné zóně; d) značně řidší údery blesků do linií nn a SN, než do linií NN. 37. elektrických sítích nízkého napětí v napěťovém rozsahu se používají obvody SE, PE a FE. Které z níže uvedených tvrzení, týkajících se bezpečnosti uvedených obvodů, je pravdivé? a) obvody PE są bezpečnější než SE; b) obvody FE są méně bezpečné než SE a PE; c) obvody SE są bezpečnější než PE a FE; d) veškeré obvody jsou stejně bezpečné. 38. Největší světelnou účinnost [lm/w] mají lampy: a) metalhalogenové; b) indukční; c) sodíkové vysokotlaké; d) sodíkové nízkotlaké.

9 39. Písmena Ex jsou obsažené v symbolech znamenajících elektrické zařízení: a) nevýbušná; b) bleskosvodová; c) generující proud; d) elektrotepelná. 40. Jsou dány tři 3-fázové transformátory: A: S N = 30 ka 1N = 3 k υ N = 7,5 u k = 5% Yy0 B: S N = 30 ka 1N = 3 k υ N = 7,6 u k = 5,1% Yy0 : S N = 60 ka 1N = 3 k υ N = 7,5 u k = 4% Yy0 (υ N - napěťový převod, u k zkratové napětí). Paralelně spolupracovat při splnění požadovaných podmínek mohou transformátory: a) A a B; b) B a ; c) A a ; d) žádné z těchto. 41. nasyceném transformátoru 3 fázovým napojeném v soustavě Yy třetí harmonická: a) se vyskytne v průběhu hlavního toku v jádru; b) se vyskytne v průběhu proudu primární strany; c) se vyskytne v průběhu napětí mezi vodiči primární strany; d) se nevyskytne v žádném z uvedených průběhů. 42. Zvýšení rychlosti otáčení, při zvýšení mechanického zatížení na hřídeli, se může vyskytnout ve stejnosměrném elektromotoru: a) sériovým; b) bočníkovým; c) sériově-bočníkovým dodatečně navinutým souhlasně; d) sériově-bočníkovým dodatečně navinutým opačně. 43. Generátor cizího buzení stejnosměrného proudu má tyto údaje: N = 230, N = 20 A, t = 1 Ω (celkový odpor obvodu rotoru), W N = 1 A, n N = 1500 obr/min. w [A] 0 0,25 0,5 0,75 1,0 E[] W tabulce je uvedená charakteristika stavu naprázdno tohoto generátoru. Pokud byl generátor buzen proudem W = 0,5 WN, pohnán rychlosti n = n N a zatížen přijímačem s odporem odb = 19 Ω, potom výkon, který tento generátor předává činí: a) 0,74 kw; b) 1,90 kw; c) 2,30 kw; d) 3,68 kw. 44. Generátor s údaji, jako je v úloze 43, pracuje za stejných podmínek ( W = 0,5 WN, odb = 19 Ω), avšak při dvojnásobně nižší rychlosti otáčení. ýkon předáván tímto generátorem je potom: a) stejný; b) dvojnásobně nižší; c) čtyřnásobně nižší; d) snížen méně než čtyřnásobně, avšak více než dvojnásobně.

10 45. Synchronnímu válcovému generátoru, jehož vektorový diagram představuje obrázek, odpovídá na vedle umístěné křivce pracovní bod: a) 1; b) 2; c) 3; d) Görgesův jev se může vyskytnout při spouštění: a) frekvenčním synchronního motoru; b) frekvenčním indukčního motoru; c) asynchronním synchronního motoru; d) autotransformátorovém indukčního motoru. 47. Která z níže uvedených vlastností se netýká stejnosměrného talířového elektromotoru s tištěným rotorem? a) velmi malý moment setrvačnosti rotoru; b) velmi malá povolená hustota proudu ve vinutí rotoru; c) přímočará mechanická charakteristika; d) krátká doba spouštění. 48. Použití kompaktních závitů zahrnujících částí pólů statoru v jednofázovém indukčním motoru je za účelem: a) stabilizace rychlosti při měnícím se zatížení; b) zvýšení výkonu motoru; c) zvýšení účinnosti motoru; d) vytvoření spouštěcího momentu. 49. vedené na obrázku charakteristiky indukčního motoru, napájeného z měniče frekvencí, byly nakresleny v pořadí 1, 2, 3 pro: M a) zvyšující se frekvence při stálých hodnotách napětí; b) snižující se frekvence při stálých hodnotách napětí; c) zvyšující se frekvence při stálé hodnotě /f; d) snižující se frekvence při stálé hodnotě /f. 50. Soustava, jako je na obrázku, představuje obvod odlehčující výkonový tranzistor: E w jx d w s a) při vypínání; b) při zapínání; c) při vypínání a zapínání; d) ve stabilizovaném stavu. T D
