1 NÁVOD K POUŽITÍ PŘED POUŽITÍM VARNÉ DESKY RADY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ VŠEOBECNÉ POKYNY A JAK SNÍŽIT SPOTŘEBU ENERGIE PÉČE A ÚDRŽBA JAK ODSTRANIT PORUCHU POPRODEJNÍ SERVIS INSTALACE 12

2 PŘED POUŽITÍM VARNÉ DESKY Tyto pokyny platí jen pro ty země, jejichž zkratky jsou uvedeny na zadní straně přebalu návodu k použití a na spotřebiči. Chcete-li být se zakoupenou varnou deskou opravdu spokojeni, přečtěte si laskavě tyto pokyny a uschovejte je pro další použití. Obalový materiál (plastové sáčky, kousky polystyrenu apod.) uschovejte mimo dosah dětí - mohl by pro ně být nebezpečný. Zkontrolujte, zda varná deska nebyla při přepravě poškozena. Ověřte si, zda instalaci a plynové/ elektrické připojení k síti provedl kvalifikovaný technik podle pokynů výrobce a v souladu s místními bezpečnostními předpisy. RADY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ 1. Obal Obalový materiál je zcela recyklovatelný a je označen recyklačním symbolem, který znamená, že tento materiál musí být dopraven do místní sběrny odpadů. Trouba Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Symbol na výrobku nebo přiložených dokumentech udává, že tento výrobek nepatří do domácího odpadu, ale je nutné ho odvézt do nejbližšího sběrného místa pro recyklaci elektrických a elektronických zařízení. Při jeho likvidaci se řiďte místními předpisy pro odstraňování odpadu. Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu, nebo v obchodě, kde jste výrobek zakoupili. Prohlášení o souladu s předpisy Tento spotřebič byl navržen, vyroben a dodán na trh v souladu s: - bezpečnostními požadavky směrnice Plyn 90/396/EHS; - bezpečnostními požadavky směrnice Nízké napětí 2006/95/ES (nahradila směrnici 73/23/EHS); - požadavky na ochranu podle směrnice EMC 2004/108/ES; - požadavky směrnice 93/68/EHS. Tato trouba je určena pro potraviny a odpovídá směrnici 1935/2004/ES. Tato varná deska (třída 3) je určena výhradně pro vaření. Jakýkoli jiný způsob použití (např. pro vyhřívání místnosti) je nevhodný a nebezpečný. 13

3 VŠEOBECNÉ POKYNY A Před každým čištěním nebo údržbou odpojte varnou desku od přívodu elektrického proudu. Tento spotřebič nesmějí používat osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jim osoby odpovědné za jejich bezpečnost nedaly příslušné pokyny k použití spotřebiče. Při používání plynového spotřebiče se místnost zahřívá a vlhne. Ověřte si, zda je místnost dobře větraná, nebo instalujte odsávací digestoř s venkovním vývodem. Při delším provozu může být nutné větrat i jiným způsobem (otevřením okna nebo zvýšením výkonu digestoře). Nedovolte dětem, aby se ke spotřebiči přibližovaly, je-li v chodu, nebo hned po vypnutí. Po použití zkontrolujte, zda jsou ovladače v poloze (Vyp), a zavřete hlavní ventil přívodu plynu nebo ventil plynové bomby. Pozor: víko (je-li jím model vybaven) může při přehřátí prasknout. Před přiklopením se přesvědčte, zda jsou všechny hořáky vypnuté. Upozornění: Malé děti by se při hře s ochrannými gumovými nožičkami na mřížkách mohly udusit. Po vyčištění mřížek zkontrolujte, zda jsou všechny gumové nožičky správně nasazeny. JAK SNÍŽIT SPOTŘEBU ENERGIE Varná deska je vybavena hořáky a/nebo plotýnkami různých průměrů. Používejte nádoby s průměrem dna stejným jako je průměr hořáků a varné zóny nebo jen nepatrně větší. Používejte pouze hrnce a pánve s rovným dnem. Hrnce a pánve nesmí přesahovat ovládací panel. NE! Hořák Velký (9,1 cm) Střední (6,4 cm) Malý (4,5 cm) Trojitá koruna (12 cm) Pánev na ryby (23 cm x 4,5 cm) Průměr nádoby 24 až 26 cm 16 až 22 cm 8 až 14 cm 24 až 26 cm 16 až 35 cm Vařte pokud možno s pokličkou. Zeleninu, brambory apod. vařte jen v malém množství vody, abyste zkrátili dobu jejich přípravy. Ještě více energie a času vám ušetří tlakový hrnec. 14

4 PÉČE A ÚDRŽBA Čištění povrchu varné desky, mřížek a ovládacího panelu Důležité: Spotřebič nikdy nečistěte čisticím zařízením na páru. Dříve než se pustíte do čištění varné desky, odpojte ji od sítě a počkejte, až vychladne. Otřete ji hadříkem namočeným v horké mýdlové vodě nebo ve vodě s tekutým čisticím prostředkem. Nepoužívejte abrazivní či agresivní prostředky, prostředky na bázi chlóru nebo drátěnky. Nepoužívejte přístroje k čištění párou. Nepoužívejte hořlavé přípravky. Na varné desce nenechávejte kyselé ani zásadité látky, jako ocet, sůl, citrónovou š ávu apod. Nerezový povrch Čistěte ho speciálními prostředky, které zakoupíte v obchodě. Poznámka: Jestliže varnou desku používáte nepřetržitě, může se vlivem vysoké teploty plamenů změnit barva povrchu v okolí hořáků. Čištění hořáků 1. Nadzdvihněte kryt a odstraňte ho. 2. Vytáhněte hořák z uložení směrem nahoru. 3. Hořák a kryt namočte do horké vody s čisticím prostředkem. (Nemyjte je v myčce). 4. Opláchněte a pečlivě vysušte. 5. Zkontrolujte, zda není žádný otvor ucpaný. 6. Hořák i kryt vra te zpět. Poznámka: jsou-li hořáky vytažené ven, nepoužívejte elektrické zapalovací zařízení, mohlo by se poškodit. Čištění elektrických varných plotýnek Elektrické plotýnky se musí čistit, když jsou vlažné. Otřete je hadříkem namočeným v roztoku vody se solí a vyleštěte je hadříkem napuštěným olejem. 15

5 JAK ODSTRANIT PORUCHU 1. Hořák nejde zapálit: Je otevřený hlavní ventil přívodu plynu? Nedošlo k přerušení přívodu svítiplynu (metanu)? Není plynová bomba (se zkapalněným plynem) prázdná? Nejsou otvory v hořáku ucpané? Umístili jste po vyčištění správně kryt i hořák? (Viz odstavec Péče a údržba.) 2. Hořák zhasíná: Otočte ovladačem do polohy se symbolem malého plamene a zapalte hořák znovu. 3. Systém elektrického zapalování nefunguje: Nedošlo k výpadku proudu? POPRODEJNÍ SERVIS Než zavoláte do servisu: 1. Zkuste poruchu odstranit sami podle výše Jak odstranit poruchu 2. Varnou desku opět zapněte a sledujte, zda se porucha znovu objevila. 3. Jestliže porucha trvá, zavolejte do servisu. Sdělte následující údaje: druh poruchy; model varné desky; servisní číslo, t.j. číslo uvedené za slovem SERVICE na typovém štítku pod varnou deskou a na záručním listě); svoji úplnou adresu; telefonní číslo s předvolbou. Jestliže je nutná oprava, obra te se na schválený servis uvedený na záručním listě. V případě, že by zákrok nebo opravu prováděl technik bez oprávnění, vždy žádejte potvrzení o provedené práci a trvejte na použití originálních náhradních dílů. V opačném případě můžete ohrozit bezpečnost a kvalitu spotřebiče. 16

6 INSTALACE Technické informace pro montéra Tuto varnou desku můžete zapustit do pracovní desky silné 20 až 50 mm. Jestliže pod varnou deskou není trouba (každá instalovaná trouba musí být naší výroby a musí být vybavena chladicím systémem), je nutné vložit v minimální vzdálenosti 20 mm ode dna varné desky oddělovací panel. Poznámka: před instalací se přesvědčte, zda místní podmínky dodávky plynu (druh a tlak plynu) odpovídají nastavení varné desky, uvedenému v Popisu výrobku a na typovém štítku. Jestliže je u varné desky umístěn vysoký kus nábytku, musí být mezi ním a okrajem varné desky mezera nejméně 100 mm. Jestliže je spotřebič zabalený do ochranné plastické fólie, odstraňte ji ještě před instalací. Vnější plochy nábytku nebo spotřebičů, které přiléhají k varné desce, musí být tepelně odolné (tepelná odolnost třídy Y ) v souladu s normami. Instalace musí být provedena v souladu s místními předpisy. V místnosti, kde je varná deska umístěna, musí být dostatečné množství vzduchu, aby mohl hořák správně hořet (viz přiložený Popis výrobku). Vzduch musí proudit do místnosti vhodným otvorem, který musí být: - trvalý, umístěný na jedné z vnějších stěn místnosti, a musí vést ven do prostoru, který je daleko od zdrojů znečištění; - vytvořený tak, aby jeho vnitřní a vnější vyústění nebylo možné zneprůchodnit, úmyslně ani náhodně; - chráněný kovovou mřížkou nebo sí kou, která nezmenšuje jeho efektivní průřez; - umístěný v blízkosti úrovně podlahy tak, aby nerušil provoz zařízení na odsávání výparů. - Odsávání výparů musí být provedeno pomocí vhodné digestoře nebo ventilátoru na stěně nebo v okně. Montáž Vyčistěte povrch varné desky a nasaďte na ni přiložené těsnění (pokud již není nasazeno), jak ukázáno na obrázku. Varnou desku zajistěte přiloženými držáky (A). 1. Držáky umístěte do vyvrtaných otvorů a upevněte je příslušnými šrouby. 2. V pracovní desce vyřízněte otvor o rozměrech uvedených v přiloženém Popisu výrobku. 3. Varnou desku zasaďte do pracovní desky. Důležité: napájecí kabel a zástrčka musí být vhodné pro příkon varné desky a napájecí kabel musí být tak dlouhý, aby umožnil varnou desku z pracovní desky vytáhnout směrem nahoru. 17

7 INSTALACE Připojení k elektrické síti Elektrická připojení musí odpovídat platným místním předpisům. Údaje o napětí a příkonu jsou uvedeny na typovém štítku. Řádné uzemnění spotřebiče je ze zákona povinné. Výrobce odmítá jakoukoli odpovědnost za zranění osob nebo zvířat, nebo poškození majetku vzniklé nedodržením těchto pokynů. Po instalaci varné desky instalujte také jednopólový spínač s minimální vzdáleností kontaktů 3 mm. Napájecí kabel smí být vyměněn pouze za napájecí kabel se stejnými vlastnostmi, jaké měl původní kabel dodaný výrobcem (typ H05V2V2-F - T90 C nebo typ H05RR-F). Napájecí kabel smí vyměnit pouze pracovník servisu nebo kvalifikovaný elektrikář. Připojení k plynové síti Systém přívodu plynu musí být v souladu s místními předpisy. V přiloženém Listu národních bezpečnostních předpisů najdete předpisy platné v některých zemích. Pokud pro Vaši zemi nejsou uvedeny žádné údaje, obra te se na svého instalačního technika. Varnou desku připojte k plynovému potrubí nebo plynové bombě pomocí pevné měděné nebo ocelové trubky, jejíž instalace odpovídá místním předpisům, nebo pomocí nerezové hadice s hladkým povrchem, odpovídající místním předpisům. Do ohybu potrubí vložte těsnění (B). Hadice nesmí být delší než 2 metry. POUZE PRO BELGII: Ohyb (A), jímž je spotřebič vybaven, je nutné vyměnit za přiložený. Důležité: Jestliže použijete hadici z nerezové oceli, musí být instalována tak, aby se nikde nedotýkala žádné pohyblivé části nábytku. Musí být umístěna v prostoru, ve kterém nejsou žádné překážky, a kde nic nebrání kontrole celé její délky. Před připojením k přívodu plynu zkontrolujte těsnost mýdlovou vodou. Upozornění: Pokud jdou ovladače hořáků otáčet jen ztuha, obra te se prosím na náš servis, aby vám vyměnili ventil hořáku. L Zem (žlutá/zelená) N 18

8 INSTALACE SEŘÍZENÍ PRO RŮZNÉ DRUHY PLYNU Jestliže budete používat jiný druh plynu, než jaký je uveden na typovém štítku nebo na oranžové nálepce přilepené nahoře na varné desce, je nutné varnou desku upravit na nový druh plynu. Odstraňte oranžovou nálepku a nalepte do návodu k použití, který je nutné uchovat po celou dobu životnosti spotřebiče. Používejte regulátory tlaku vhodné pro tlak plynu uvedený v přiloženém Popisu výrobku. 1. Plynové trysky smí vyměňovat pouze pracovník servisu nebo jiný kvalifikovaný technik. Trysky, které se nedodávají spolu se spotřebičem, je nutné objednat v servisu. 2. Varnou desku připojte k uzavíracímu ventilu plynu pomocí potrubí vhodného pro použitý druh plynu v souladu s místními předpisy. 3. Seřiďte minimální nastavení ventilů. Poznámka: jestliže používáte zkapalněný ropný plyn (G30/G31), je nutné utáhnout šrouby minimálního nastavení plynu co nejvíce. Výměna vstřikovacích trysek (viz tabulku v přiloženém Popisu výrobku) 1. Sejměte mřížky (A). 2. Vytáhněte hořáky (B). 3. Pomocí nástrčného klíče vhodné velikosti C vyšroubujte vstřikovací trysku, kterou chcete vyměnit. 4. Vyměňte ho za jiný, vhodný pro nový druh plynu. 5. Vstřikovací trysku zamontujte do D. 6. U modelů s trojitou korunou postupujte podle obrázku. Vyjměte dva šrouby (F) a kryt (G) a pak vyměňte obě vstřikovací trysky (D) výše popsaným postupem. Vra te kryt (G), zkontrolujte, zda je těsnění správně umístěno, a teprve pak můžete varnou desku použít. Před instalací varné desky nezapomeňte připevnit nový štítek s kalibrací plynu, který byl přiložen ke vstřikovačům, tak, aby zakryl původní kalibraci plynu Seřízení minimálního nastavení ventilů 1. Při správném seřízení minimálního nastavení je nutné odstranit ovladač (E) a postupovat následujícím způsobem: utáhnout (-), chcete-li výšku plamene snížit; uvolnit (+), chcete-li výšku plamene zvětšit; Seřízení provádějte s ventilem v poloze minimálního nastavení (malý plamen). Seřízený ventil znovu zapeče te pečetním voskem nebo podobným materiálem. 2. Přívod primárního vzduchu hořáků není třeba seřizovat. 3. Po seřízení minimálního nastavení plynu vyzkoušejte stálost plamene tak, že hořáky zapálíte a otočíte ovladače z max. polohy do min. polohy. 19

9 CZ AKM 409 VESTAVNÁ PLYNOVÁ VARNÁ DESKA CZ SK RU RO DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY VAŠE BEZPEČNOST I BEZPEČNOST JINÝCH OSOB JSOU VELMI DŮLEŽITÉ V tomto návodu i na spotřebiči samotném můžete najít důležitá upozornění týkající se bezpečnosti; přečtěte si je a vždy je dodržujte. Toto je symbol nebezpečí, který je důležitý pro zachování bezpečnosti a upozorňuje na možná nebezpečí pro uživatele a pro další osoby. Všechna bezpečnostní upozornění následují za tímto výstražným bezpečnostním symbolem a za slovy: - Malé děti se nesmí ke spotřebiči přibližovat, a je třeba dohlédnout, aby si se spotřebičem nehrály. - Při používání plynového spotřebiče se místnost zahřívá a vlhne. Ověřte si, zda je místnost dobře větraná, nebo instalujte odsavač par s odtahem ven. - Při delším provozu může být nutné větrat i jiným způsobem (otevřením okna nebo zvýšením výkonu odsavače par). - Po použití zkontrolujte, zda jsou ovladače v poloze Vypnuto a zavřete hlavní ventil přívodu plynu nebo ventil plynové bomby. - Přehřáté tuky a oleje se mohou snadno vznítit. Při pečení jídel s vysokým obsahem tuku, oleje nebo alkoholu (např. rum, koňak, víno) troubu pečlivě sledujte. - Obalový materiál uschovejte z dosahu dětí. - Dříve než se pustíte do čištění, odpojte varnou desku od sítě a počkejte, až vychladne. NEBEZPEČÍ Označuje nebezpečnou situaci, kterou je třeba odvrátit, jinak způsobí vážné poranění. TYTO POKYNY SI USCHOVEJTE Označuje nebezpečnou situaci, kterou je třeba odvrátit, jinak by mohla způsobit vážné poranění. Všechna bezpečnostní upozornění vás informují o možném nebezpečí, o tom, jak snížit riziko poranění, a o případném následku nedodržení pokynů. - Před každou činností instalace je nutné spotřebič odpojit od elektrické sítě. - Instalaci nebo údržbu musí provést kvalifikovaný technik podle pokynů výrobce a v souladu s platnými místními bezpečnostními předpisy. Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně uvedeno v návodu k použití. Pokud nebudete přesně dodržovat pokyny uvedené v této příručce, může dojít k požáru nebo výbuchu, které mohou způsobit poškození majetku nebo poranění. - V blízkosti tohoto spotřebiče neskladujte ani nepoužívejte benzín nebo jiné hořlavé tekutiny a páry. Co dělat, jestliže ucítíte plyn: - V žádném případě se nepokoušejte rozsvítit žádné elektrické zařízení. - Nedotýkejte se žádného elektrického vypínače. - Nepoužívejte v bytě žádný typ telefonu. - Okamžitě od souseda zavolejte příslušného dodavatele plynu. Řiďte se pokyny dodavatele plynu. - Jestliže se nemůžete k dodavateli plynu dovolat, zavolejte hasiče. - Instalaci i servisní služby smí provádět pouze kvalifikovaný instalatér, servisní služba nebo dodavatel plynu. - Varná deska se smí používat pouze v dobře větraných místnostech. Elektrické a plynové připojení musí odpovídat platným místním předpisům. - Při instalaci varné desky použijte vícepólový spínač s minimální vzdáleností kontaktů 3 mm, který zajišťuje úplné odpojení. - Uzemnění spotřebiče je podle zákona povinné. - Napájecí kabel musí být dostatečně dlouhý, aby mohl spojit vestavěný spotřebič s elektrickým zdrojem. - K připojení plynu používejte pouze ohebnou nebo pevnou kovovou hadici. - V případě nutnosti je možné vyměnit napájecí kabel pouze za napájecí kabel se stejnými vlastnostmi, jaké měl původní kabel dodaný výrobcem (typ H05V2V2-F 90 C nebo H05RR-F). Tento postup smí provést pouze kvalifikovaný elektrikář. - Výrobce odmítá jakoukoli odpovědnost za zranění osob nebo zvířat, nebo poškození majetku vzniklé nedodržením těchto pokynů. - Nepoužívejte rozdvojky ani prodlužovací šňůry. - Nikdy při vytahování zástrčky ze zásuvky netahejte za napájecí šňůru. - Po skončení instalace nesmí být elektrické komponenty pro uživatele volně přístupné. - Varné desky se nedotýkejte vlhkými částmi těla a nepoužívejte ji, když jste naboso. - Tato varná deska (třída 3) je určena výlučně pro vaření jídel v domácnosti. Nikdy nepoužívejte tuto varnou desku jako topné zařízení k vytápění nebo ohřevu místnosti. Nedodrení tohoto upozornění může způsobit otravu oxidem uhelnatým a přehřátí varné desky. Výrobce odmítá jakoukoli odpovědnost za nevhodné použití nebo nesprávné nastavení ovladaů. - Tento spotřebič nesmějí používat osoby (ani děti) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim předtím nedaly příslušné pokyny k použití spotřebiče. INSTALACE Po vybalení varné desky se přesvědčte, že nebyla při dopravě poškozena. V případě problémů se obraťte se na svého prodejce nebo na nejbližší servisní středisko. TECHNICKÉ INFORMACE PRO INSTALAČNÍHO TECHNIKA Tuto varnou desku můžete zapustit do pracovní desky silné 20 až 60 mm. Jestliže pod varnou deskou není trouba, je nutné vložit oddělovací panel, jehož povrch se musí minimálně rovnat otvoru v pracovní desce. Tento panel musí být instalován v maximální vzdálenosti 150 mm pod horní plochou pracovní desky, v žádném případě ale ne méně než 20 mm ode dna varné desky. Jestliže chcete pod varnou desku umístit troubu, přesvědčte se, že byla vyrobena společností Whirpool, a je vybavena chladicím systémem. V případě instalace trouby jiné značky výrobce odmítá jakoukoli odpovědnost. Před instalací se přesvědčte, zda: - místní podmínky dodávky plynu (druh a tlak plynu) odpovídají nastavení varné desky, uvedenému na typovém štítku a v tabulce vstřikovačů); - jsou vnější plochy nábytku nebo spotřebičů, které přiléhají k varné desce, tepelně odolné v souladu s místními předpisy; - jsou spaliny odváděny ven zvláštními odsavači nebo elektrickými ventilátory umístěnými na zdi anebo v okně. PŘIPOJENÍ PLYNU Tento postup smí provést pouze kvalifikovaný technik. Systém přívodu plynu musí být v souladu s místními předpisy. V odstavci Platné místní předpisy najdete zvláštní předpisy platné v některých zemích. Pokud pro vaši zemi nejsou uvedeny žádné údaje, obraťte se na svého instalačního technika. Varnou desku připojte k plynovému potrubí nebo plynové bombě pomocí pevné měděné nebo ocelové trubky, jejíž fitinky odpovídají místním předpisům, nebo pomocí nerezové hadice s hladkým povrchem odpovídající místním předpisům. Maximální délka hadice je 2 přímé metry. Dodávaný kolenový spoj (A)* nebo (B)* připojte k hlavní přívodní trubce varné desky a mezi oba vložte podložku (C), která je také součástí vybavení, podle normy EN 549. * Ve Francii použijte koleno (A) a ve všech dalších zemích koleno (B). DŮLEŽITÉ : Jestliže použijete hadici z nerezové oceli, musí být instalována tak, aby se nikde nedotýkala žádné pohyblivé části nábytku. Musí být umístěna v prostoru, ve kterém nejsou žádné překážky, a kde nic nebrání kontrole celé její délky. Po připojení k přívodu plynu zkontrolujte těsnost mýdlovou vodou. Vyzkoušejte stálost plamene tak, že hořáky zapálíte a otočíte ovladače z maximální polohy do mininimální polohy. C C C A B /A výrobce: Whirlpool Europe S.r.l. Viale G. Borghi, Comerio (VA) ITÁLIE

10 PŘIPOJENÍ K ELEKTRICKÉ SÍTI DŮLEŽITÉ : údaje o napětí a příkonu jsou uvedeny na typovém štítku. MONTÁŽ Povrch obvodu varné desky vyčistěte a nasaďte na něj přiložené těsnění podle obrázku. Tento postup smí provést pouze kvalifikovaný technik. Elektrická připojení musí odpovídat platným místním předpisům. Řádné uzemnění spotřebiče je ze zákona povinné. Nepoužívejte prodlužovací kabel. L Zem žlutá/zelená N VÝMĚNA VSTŘIKOVACÍCH TRYSEK (viz tabulku vstřikovačů v návodu). Odstraňte mřížky (A). Vytáhněte hořáky (B). Pomocí nástrčného klíče vhodné velikosti vyšroubujte vstřikovací trysku (C), kterou chcete vyměnit. Trysku vyměňte za jinou, vhodnou pro nový druh plynu. Vstřikovací trysku zamontujte do (D). Máte-li hořák s trojitou korunou, použijte k výměně trysky (E) boční klíč. Před instalací varné desky nezapomeňte připevnit nový štítek s kalibrací plynu, který byl přiložen ke vstřikovačům, a to tak, aby zakryl původní kalibraci plynu. SEŘÍZENÍ MINIMÁLNÍHO NASTAVENÍ PLYNOVÝCH VENTILŮ V pracovní desce vyřízněte otvor o rozměrech uvedených v návodu a desku do něj usaďte. POZNÁMKA: napájecí kabel musí být tak dlouhý, aby umožnil vytažení varné desky z pracovní desky. Varnou desku zajistěte přiloženými držáky (A). Držáky umístěte do vyvrtaných otvorů označených šipkami a upevněte je příslušnými šrouby podle tloušťky pracovní desky (viz následující obrázky). Horní deska 20 mm Horní deska 40 mm SEŘÍZENÍ PRO RŮZNÉ DRUHY PLYNU Horní deska 30 mm Tento postup smí provést pouze kvalifikovaný technik. Pokud bude varná deska fungovat na jiný druh plynu, než je uvedený na typovém štítku a informační nálepce na horní části desky, vyměňte vstřikovače. Odstraňte informační nálepku a uschovejte ji spolu s návodem. Používejte regulátory tlaku vhodné pro tlak plynu uvedený v návodu. Plynové trysky smí vyměňovat pouze pracovník servisu nebo jiný kvalifikovaný technik. Trysky, které se nedodávají spolu se spotřebičem, je nutné objednat v servisu. Seřiďte minimální nastavení ventilů. POZNÁMKA: jestliže používáte zkapalněný ropný plyn (G30/G31), je nutné co nejvíce utáhnout šroub minimálního nastavení plynu. DŮLEŽITÉ : ookud jdou ovladače hořáků otáčet jen ztuha, obraťte se prosím na náš servis; možná bude nutné vyměnit ventil hořáku Horní deska 60 mm Při správném seřízení minimálního nastavení je nutné odstranit ovladač a postupovat následujícím způsobem: utáhnout šroub, chcete-li výšku plamene snížit (-); uvolnit šroub, chcete-li výšku plamene zvýšit (+). Seřízení provádějte s ventilem v poloze minimálního nastavení plynu (malý plamen). Primární vzduch hořáků není třeba seřizovat. Po seřízení vyzkoušejte stálost plamene tak, že hořáky zapálíte a otočíte ovladače z maximální polohy do minimální polohy. Seřízený ventil znovu zapečeťte pečetním voskem nebo podobným materiálem. ODKAZ NA MÍSTNÍ PŘEDPISY Zajistěte, aby instalaci a plynové přípojky provedl kvalifikovaný technik podle pokynů výrobce a v souladu s platnými místními bezpečnostními předpisy. POPRODEJNÍ SERVIS Než zavoláte do servisu, připravte si následující informace: - typ poruchy nebo problému; - přesný model (uvedený na štítku připevněném k návodu nebo záručnímu listu); - servisní číslo, t.j. číslo uvedené za slovem SERVICE na typovém štítku na spodní straně varné desky a na štítku připevněném k návodu nebo záručnímu listu; - svoji úplnou adresu a telefonní číslo. Jestliže je nutná oprava, obraťte se na schválený servis, jak je uvedeno v záručním listě.

11 JAK ODSTRANIT PORUCHU Jestliže varná deska správně nefunguje, pokuste se před zavoláním do servisu závadu odstranit pomocí následujících pokynů. 1. Hořák nejde zapálit, nebo je plamen nerovnoměrný Zkontrolujte, zda: Přívod plynu nebo elektřiny není zavřený, zejména si ověřte, že je plynový ventil otevřený. Plynová bomba (kapalný plyn) není prázdná. Otvory v hořáku nejsou ucpané. Konec zástrčky není zanesený. Všechny části hořáku jsou správně umístěné. V blízkosti varné desky není průvan. 2. Hořák zhasíná Zkontrolujte, zda: Při zapálení hořáku byl ovladač dostatečně dlouho stisknutý, aby se mohlo zapnout bezpečnostní zařízení. Otvory hořáku v blízkosti termočlánku nejsou ucpané. Ukončení bezpečnostního zařízení není zanesené. Minimální nastavení plynu je správné (viz příslušný odstavec). 3. Nádoby nejsou stabilní Zkontrolujte, zda: Dno nádoby je dokonale rovné. Nádoba stojí uprostřed hořáku. Mřížky nejsou zaměněné nebo špatně umístěné. Projevuje-li se závada i po provedení výše uvedených úkonů, zavolejte do nejbližšího servisního střediska. ČIŠTĚNÍ POVRCHU VARNÉ DESKY Před jakoukoli údržbou troubu elektricky odpojte. Všechny smaltované a skleněné části čistěte teplou vodou a neutrálním roztokem. Jestliže na plochách z nerezové oceli byla příliš dlouho vápenatá voda nebo agresivní čisticí prostředky, mohou na nich zůstat skvrny. Rozlité tekutiny (voda, omáčka, káva, apod.) je vhodné setřít dříve, než zaschnou. Po použití povrch umyjte vodou s neutrálním čisticím prostředkem a vysušte je měkkým hadříkem nebo jelenicí. Připečené nečistoty odstraňte speciálními čisticími prostředky pro nerezové povrchy. POZNÁMKA: nerezové plochy čistěte pouze měkkým hadříkem nebo houbou. Nepoužívejte výrobky s drsnými částicemi, korozivní čisticí prostředky nebo prostředky na bázi chlóru a drátěnky. Nepoužívejte čisticí přístroje na páru. Nepoužívejte hořlavé přípravky. Na varné desce nenechávejte kyselé ani zásadité látky, jako ocet, hořčici, sůl, cukr nebo citronovou šťávu. ČIŠTĚNÍ ČÁSTÍ VARNÉ DESKY Mřížky, kryty hořáku a hořáky můžete k čištění vyjmout. Vyčistěte je ručně teplou vodou a neabrazivním čisticím prostředkem, odstraňte všechny zbytky jídla a zkontrolujte, zda není žádný otvor hořáku zanesený. Opláchněte a osušte. Hořáky a kryty hořáků opět správně nasaďte do příslušných umístění. Při usazování mřížek se přesvědčte, zda prostor stojanu nádoby odpovídá hořáku. Modely vybavené zástrčkami pro elektrické zapalování a bezpečnostním zařízením vyžadují důkladné čištění zástrčky, které zajistí jejich správnou funkčnost. Tyto součásti často kontrolujte a podle potřeby je vyčistěte vlhkým hadříkem. Připečené jídlo odstraňte párátkem nebo jehlou. POZNÁMKA: jsou-li hořáky vytažené ven, nepoužívejte elektrické zapalovací zařízení, mohlo by se poškodit. PROHLÁŠENÍ O SOULADU S PŘEDPISY Tento spotřebič byl navržen, vyroben a dodán na trh v souladu s: - bezpečnostními požadavky směrnice Plyn 2009/142/ES (dříve EHS 90/396); - bezpečnostními požadavky směrnice pro nízké napětí 2006/95/ES (nahrazující směrnici 73/23/EHS a její další znění); - požadavky na ochranu podle směrnice EMC 2004/108/EHS. Tato varná deska může přijít do styku s potravinami a odpovídá evropské směrnici EHS (ES nařízení č. 1935/2004. RADY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ Likvidace obalového materiálu Obal je ze 100 % recyklovatelného materiálu a je označen recyklačním symbolem ( ). Obalový materiál proto nevyhazujte s domácím odpadem, ale zlikvidujte ho podle platných místních předpisů. Likvidace spotřebiče - Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). - Zajištěním správné likvidace tohoto spotřebiče pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací výrobku. - Symbol na spotřebiči nebo přiložených dokumentech udává, že tento spotřebič nepatří do domácího odpadu, ale je nutné ho odvézt do příslušného sběrného místa pro recyklaci elektrických a elektronických zařízení. POPIS SPOTŘEBIČE Symboly Plný puntík Velký plamen a hvězda Malý plamen Ventil zavřený 1. Snímatelné mřížky 2. Polorychlý hořák 3. Polorychlý hořák 4. Rychlý hořák 5. Polorychlý hořák 6. Ovladač polorychlého hořáku 7. Ovladač polorychlého hořáku 8. Ovladač rychlého hořáku 9. Ovladač polorychlého hořáku Maximální otevření/výkon a elektrické zapalování Minimální otevření nebo snížený výkon

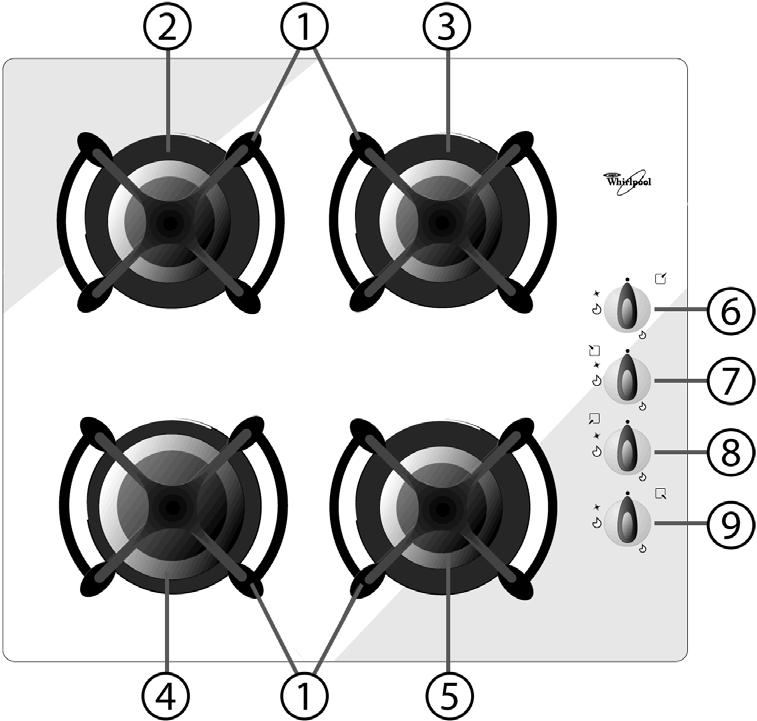

12 PRATICKÉ RADY K POUŽITÍ HOŘÁKŮ Tento varná deska je vybavena hořáky různých průměrů. K dosažení lepšího výkonu hořáků dodržujte následující pravidla: - Používejte nádoby s průměrem dna stejným jako je průměr varné zóny, nebo jen nepatrně větším (viz tabulku vpravo). - Používejte pouze hrnce a pánve s rovným dnem. - K vaření vždy zvolte správné množství vody a nádobu zakryjte. - Dbejte na to, aby nádoby na mřížce nepřesahovaly okraj varné desky. DŮLEŽITÉ : nesprávným používáním mřížek můžete poškodit varnou desku: mřížky na varnou desku nepokládejte obráceně, ani je po varné desce neposunujte. Nedoporučujeme používat: - litinové plotýnky, mastkové kameny, keramické hrnce a pánve. - rozptylovače tepla jako kovové síťky apod. - dva hořáky současně pro jednu dlouhou nádobu (např. na rybu). JAK POUŽÍVAT VARNOU DESKU Plamen hořáku by neměl přesahovat okraj nádoby. Hořák Rychlý Středně rychlý Ø nádoby Od 24 do 26 cm Od 16 do 22 cm DŮLEŽITÉ : JESTLIŽE JE VARNÁ DESKA ZAPNUTÁ, MŮŽE BÝT CELÁ HORKÁ. Chcete-li zapálit hořák, stiskněte příslušný ovladač a otočte jím směrem doleva na symbol velkého plamene. Přitisknutím ovladače k ovládacímu panelu hořák zapálíte. Po zapálení hořáku podržte ovladač stisknutý ještě asi 5-10 vteřin, aby mohla hořák správně fungovat. Pojistka, kterou je hořák vybaven, zablokuje únik plynu v případě náhodného zhasnutí (průvan, přerušená dodávka plynu, přetečení tekutin atd.). Ovladač nedržte stisknutý déle než 15 s. Jestliže po uplynutí této doby nezůstane hořák zapálený, počkejte nejméně jednu minutu a teprve potom zapálení opakujte. POZNÁMKA: je možné, že hořák se nepodaří zapálit v důsledku nepříznivých místních podmínek v dodávce plynu. V takovém případě se doporučuje opakovat postup s ovladačem nastaveným na malý plamen. Hořák může po uvolnění ovladače zhasnout. To znamená, že se bezpečnostní zařízení dostatečně nezahřálo. V tomto případě výše popsaný postup opakujte. DOPORUČENÉ ROZMĚRY A VZDÁLENOSTI (mm) TABULKA VSTŘIKOVACÍCH TRYSEK Druh použitého plynu ZEMNÍ PLYN (metan) G20 ROPNÝ ZKAPALNĚNÝ PLYN (butan) G30 (propan) G31 Typ hořáku Typ vstřikovací trysky Jmenovitý tepelný výkon Jmenovitá spotřeba Snížená tepelná kapacita KATEGORIE II2H3B/P Tlak plynu mbar kw kw min. jmen. max. Rychlý 129 B 3, l/h 0,60 Středně rychlý 97 1, l/h 0,35 Rychlý 86 3, g/h 0,60 Středně rychlý 65 1, g/h 0, Druh použitého Konfigurace Jmenovitý tepelný Celková jmenovitá Vzduch potřebný (m 3 ) pro plynu modelu průtok (kw) spotřeba spálení 1 m 3 plynu G20 20 mbar 3 SR(1,65) + 1R 7, l/h 9,52 G30 / G31 30 mbar 3 SR(1,65) + 1R 7, g/h 30,94 ELEKTRICKÉ NAPÁJENÍ: 230 V ~ 50 Hz / 1500 W (provedení s elektrickou plotýnkou) POZNÁMKA: v případě instalace odsavače nad varnou desku se prosím řiďte návodem k odsavači, kde jsou uvedeny správné vzdálenosti.
