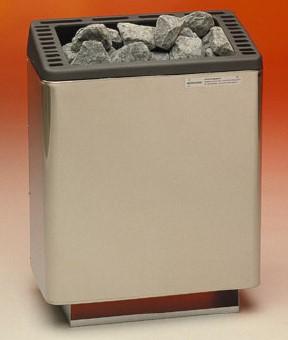

1 EURO Návod k montáži a obsluze Vážení zákazníci, koupili jste si hodnotný technický výrobek, se kterým zažijete dlouhá léta radosti při saunování. Tato saunová kamna jsou konstruována a přezkoušena dle aktuálních evropských norem a zhotovena v závodě dle norem kvality EN DIN ISO 9001:2000. Pro Vaši informaci byl zhotoven tento návod na instalaci a použití, který mějte vždy k dispozici a seznamte s jeho obsahem osoby pověřené obsluhou sauny. Přejeme Vám příjemné saunování. Důležité upozornění Takto označeným pasážím věnujte mimořádnou pozornost. Zkontrolujte nejdřív, jestli jsou Vaše saunová kamna neporušená. Škody vzniklé při transportu neprodleně reklamujte u dodavatele nebo u firmy, která Vám zajistila transport. Tato saunová kamna je vhodné ovládat pouze k tomu určeným vhodným ovládacím panelem. Konzultujte svoji volbu s dodavatelem kamen. Dodržujte prosím pokyny k instalaci, uvedení do provozu, obsluze a pravidelné kontrole a údržbě kamen. Neprovádějte žádné změny na kamnech bez předchozí konzultace se svým dodavatelem. Výrobca a dodavatel nepřebírají žádnou odpovědnost za použití výrobku v rozporu s návodem na montáž a obsluhu.

2 Je žádoucí, aby kamna byla vybavena zařízem na ochranu proti zakrytí hořlavými předměty. Konzultujte svého dodavatele. Obecné pokyny Optimálního klimatu ve Vaší sauně lze dosáhnout jen tehdy, kdy. jsou přívod a odvod vzduchu, saunová kamna a řídící jednotka vzájemně sladěny. Dbejte proto údajů a informací Vašeho dodavatele sauny. Saunová kamna ohřívají Vaší saunovou kabinu horkým konvektivním vzduchem. Přitom se přívodním otvorem nasává čerstvý vzduch, který po ohřátí stoupá vzhůru (konvekce) a poté obíhá v kabině. část spotřebovaného vzduchu v kabině je vytlačována odvodním otvorem ven. Tak vzniká typické saunové klima, při kterém jsou přímo pod stropem dosahovány teploty až okolo 110 C, které pak kvůli teplotnímu spádu klesnou na přibližných C u podlahy. Proto není neobvyklé, když teplotní čidlo místěné nad kamny hlásí 110 C a teploměr umístěný 20-25cm pod stropem kabiny ukazuje jen 85 C. Saunovací teplota se pohybuje při nastavené maximální dosažitelné teplotě v místě horního místa pro ležení mezi 80 C a 90 C. Ujistěte se, že nejvyšší teploty v kabině se vyskytují vždy jen nad kamny, kam se také musí instalovat teplotní čidlo a bezpečnostní omezovač, jak je dále uvedeno v návodu na montáž řídící jednotky. Při prvním ohřátí může dojít k tvorbě lehkého zápachu, který vzniká vypařováním zbytků provozních látek z výroby. Vyvětrejte proto Vaší kabinu před začátkem vlastního saunování Důležitá upozornění Nebezpečí požáru v případě neodborné montáže. Čtěte prosím tento návod na montáž pozorně. Dodržte obzvláště rozměrové údaje a následující pokyny. * Tento přístroj není určen k obsluze lidmi (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi, nebo lidmi s nedostatečnými zkušenostmi a/nebo vědomostmi, jedině, že by tito obsluhu prováděli pod dohledem osob zodpovědných za jejich bezpečnost, popř. od nich obdrželi poučení, jak se přístroj používá. * Děti by měli být pod dohledem, aby bylo zajištěno, že si s přístrojem nehrají. * Montáž a připojení kamen, řídící jednotky a jiných elektrických zařízení smí provádět jen odborný pracovník. * Saunová kamna a řídící jednotka smějí být použity jen v kabinách z vhodného, neošetřeného materiálu chudého na pryskyřici (např. severský smrk). * V kabině sauny smí být nainstalována jen jedna saunová kamna s příslušným výkonem. * V každé saunové kabině musí být otvory pro přívod a odvod vzduchu. Přívodní otvor musí být vždy umístěn za saunovými kamny, přibližně 5-10cm vysoko od podlahy. Minimální rozměry přívodního a odvodního otvoru najdete v tabulce. * Odvětrací otvor je umístěn úhlopříčně usazený na spodní straně zadní stěny sauny. Přívodní a odvodní otvory nesmí být uzavřeny. Dbejte prosím pokynů vašeho dodavatele kabiny sauny. * Pro regulaci, popř. řízení saunových kamen je nutná jedna z později zmíněných řídících jednotek. Tato jednotka je umístěna na vhodném místě na vnější straně stěny kabiny, příslušná tělesa čidel pak dle návodu na montáž uvnitř kabiny. * Saunová kamna nejsou určena k zástavbě do výklenku nebo pod zešikmení střechy. * Pozor: přikrytí kamen nebo nesprávné umístění kamenů může způsobit požár.

3 * Ujistěte se před každým zapnutím kamen, že na nich neleží žádné předměty. * Pozor: Vysoké teploty povrchu kamen, které při provozu vznikají, mohou při dotyku vést k popáleninám. * Topidlo není určeno pro vestavbu do stěny nebo niky. * Neuvádějte kamna do provozu, pokud je uzavřen přívodní otvor vzduchu. * Osvětlení kabiny a jemu příslušná instalace musí být v provedení zavřené svítidlo s krytím proti odstřikující vodě a vhodné pro provozní teploty do 140 C. Proto se ve spojení se saunovými kamny smí instalovat jen vyzkoušené saunové svítidlo s max. výkonem 40W. * Zařízení sauny (saunová kamna, řídící jednotka, osvětlení atd.) smí napevno k síti připojit jen certifikovaný elektromontér. Všechny připojovací vedení, která jsou položena v interiéru sauny, musí být určena pro teploty min. 170 C. Vhodné je silikonové vedení. Pokud jsou jako připojovací vedení použity jednožilové kabely, musí být tyto chráněny ohebnými kovovými rourami. Minimální průřezy vedení a vhodná velikost kabiny vzhledem k instalovanému výkonu topení najdete v tabulce. * Vodorovný odstup mezi kamny a stěnou kabiny najdete v rozměrovém obrázku příslušných saunových kamen, stejně tak i minimální odstup spodní hrany kamen a podlahy kabiny sauny. U kamen, která stojí na podlaze, je minimální odstup určen výškou podstavce. Obecně platí, že kamna nesmí stát na podlaze z lehce hořlavého materiálu (dřevo, umělohmotná podlahová krytina apod.). Vhodné jsou keramické dlaždice. Podlahové topení zpusobuje zvýšenou povrchovou teplotu povrchu podlahy. * Minimální vzdálenost mezi ochrannou mříží kamen a lehací lavicí popř. jinými hořlavými materiály najdete v rozměrovém obrázku příslušných kamen. Výška ochranné mříže musí odpovídat výšce kamen. Pro čištění kamen používejte pouze vhodné čistící prostředky. Konzultujte s dodavatelem. Instalace a připojení řídící jednotky Tuto práci provede elektromontér dle schématu zapojení a dle obrázku zapojení, který je nalepen na řídící jednotce. Ujistěte se ovšem, že kabely vedoucí proud nejsou z bezpečnostních důvodů viditelně vedeny na zdech kabiny. Téměř všechny saunovací kabiny mají v přívodním otvoru vzduchu umístěny prázdné roury pro průchod kabelů. Pokud ve Vaší kabině žádné prázdné roury nejsou, vyvrtejte v bezprostřední blízkosti saunovacích kamen v místě, kde kabel vychází z kamen, otvor do stěny kabiny a veďte jím kabely ven k řídící jednotce. Také na vnější straně kabiny by měly být všechny kabely (připojení k síti, přípojka osvětlení kabiny atd.) chráněny před poškozením, např. položením do instalačních rour nebo instalací krycích lišt.

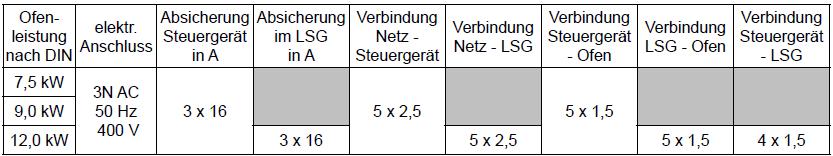

4 Příklad zapojení kamen vždy zapojte nulový vodič příkon kamen 2 elektrické napojení 3 jištění ovládacího panelu 4 jištění výkonového modulu 5 kabel mezi napajením a ovládacím panelem 6 kabel mezi napájením a výkonovým modulem 7 kabel mezi ovládacím panelem a kamny 8 kabel mezi výkonovým modulem a kamny 9 kabel mezi ovládacím panelem a výkonovým modulem

5 (všechna vedeni z Cu v mm 2 ) * nebo podle doporučení dodavatele kabiny ** při vzdálenosti podlahy 25 cm 1 příkon kamen 2 rozměry v cm 3 pro objem kabiny 4 min, rozměry pro přisávání a odvětrání 5 hmotnost bez kamenů a balení 6 náplň kamenů 7 možný výkonový modul 8 vhodný řídící panel Montáž na stěnu Technické údaje napájení: 400V, 50 Hz příkon: 7,5*9,0*12,0 kw podle provedení rozměry: 800x460x350 mm hmotnost kamenů: 15 kg svodový proud: max. 0,75 ma na každý kw příkonu použití: domácnost nebo hotel Při jakékoliv manipulaci, opravách, výměně dílů, čištění musí být zařízení odpojeno od zdroje elektrického proudu. Při komerčním použití by měl být instalován ochranný kryt Nr Obsah dodávky 1x kamna 1x kabelové šroubení 3x šroub do plechu 4,2x9,5 4x upevňovací šrouby 1x kameny Minimální vzdálenosti Minimální výška kabiny musí být uvnitř 190 cm. Minimální vzdálenost horní hrany kamen od stropu musí být 115 cm.

6 1 - Upevnění proveďte podle obrázků. 2 Elektrické napojení proveďte podle schématu. Schéma je i v rozvaděči. 3 Zakryjte rozvod připojovací krabic 4 Zavěste kamna na držák na stěně závěs na stěnu přivětrávací otvor bezpečnostní šroub připojovací krabice rozvaděč připojovací kabel přivětrávací otvor

7 Typ EURO 120 (12 kw) Tento typ je prodrátován dvěma okruhy. Provoz 6 kw probíhá přes obládací panel a 6 kw probíhá přes výkonový modul. Postupujte podle schématu zapojení. Přívod k ovládacímu panelu 6 kw 3x2 kw Přívod k výkonovému modulu 6 kw 3x2 kw Celkové zatížení přívodu 4 kw/fáze (18A) Montáž na podlahu (na nohy obj. Nr ) 1 Připevněte čtyři nohy na podložku pomocí přiložených šroubů. 2 Kamna umístěte uprostřed přisávacího otvoru a připevněte pomocí šroubů ke stěně. Dodržujte minimální odstup od stěny.

8 Umístění saunových kamenů Kameny jsou přírodní produkt. Před prvním uložením kamenů do kamen je vyperte pod tekoucí vodou. Kameny do kamen pokládejte ručně. Kameny do držáku umístěte tak, aby mezi nimi byly dostatečné průduchy a teplý stoupající vzduch mohl volně procházet. Zamezíte tím přehřátí saunových topných spirál a jejich případnému poškození. Při provádění parního šoku poléváním kamenů počkejte vždy cca 10 min. než uděláte další parní šok. Do vody na polévání kamenů nikdy nepřidávejte žádné éterické oleje, alkohol a neznámé koncentráty a přísady. Hrozí vznícení. Manipulujte vždy pouze s chladnými kameny. Kameny pravidelně kontrolujte a podle potřeby vyměňte za nové. Údržba Saunová kamna jsou vyrobena z materiálů odolávajících korozi. Přesto byste měli kamna pravidelně kontrolovat a udržovat. Rovněž kontrolujte průchodnost nasávacího otvoru vzduchu. Při eventuální tvorbě usazenin z vody provádějte šetrně čištění kamenů a povrchu kamen. Pokud saunu delší dobu nepoužíváte zkontrolujte před jejím znovuuvedením do provozu, zda na kamnech nebo v blízkosti nejsou žádné hořlavé nebo chemické látky.!! Případná likvidace zařízení se řídí místně příslušnými pravidly pro likvidaci elektroodpadu. Nevhazujte žádné části zařízení do běžného komunálního odpadu. Podle platné normy výrobce EN platí: Svodový proud nesmí překročit u pevných zdrojů tepla třídy I hodnotu 0,75 ma nebo 0,75 ma na kw příkonu, podle toho, která hodnota je vyšší. Nejvyšší hodnota nesmí být vyšší než 5mA.
