1 Přehled produktových řad Lector63x Inteligentní. Flexibilní. Intuitivní.

2 Výhody A TNÍ. FLEXIBILNÍ. INTUITIVNÍ. B C D E F Lector63x nabízí optimální kombinaci výkonu a flexibility v kompaktním pouzdru. Skvěle se hodí pro aplikace, které vyžadují vysoké rozlišení, dobrý skenovací výkon a vysoké čtecí dosahy. Lector63x bez námahy snímá malé kódy a kódy na rychlých objektech. H I J K L M N O P Q R S T Identifikace tvarů prostřednictvím Asset Monitoring System 2 Automatická identifikace kartonů prostřednictvím kamerových čteček kódů Zpětná sledovatelnost výrobků ve výrobním procesu Přehled produktových řad :07:36 Omyly a změny vyhrazeny

3 Společná výkonná platforma usnadňuje práci Akustická a optická zpětná vazba. Díky ze- Slot pro paměťovou kartu MicroSD. Klono- Rozhraní SOPAS, rozsáhlý nástroj pro palené LED a akustickému signálu okamžitá vání parametrů a ukládání obrazu. rametrizaci a monitorování, který umožňuzpětná vazba čtení v jakémkoli prostředí. je jednoduchý přehled procesu čtení. Snadné nastavení, snadná obsluha, snadná výměna. Všechny kamerové čtečky kódů řady Lector jsou vybavené četnými funkcemi, které maximalizují výkon a spolehlivost a současně umožňují jednoduchou obsluhu :07:36 Přehled produktových řad Omyly a změny vyhrazeny 3

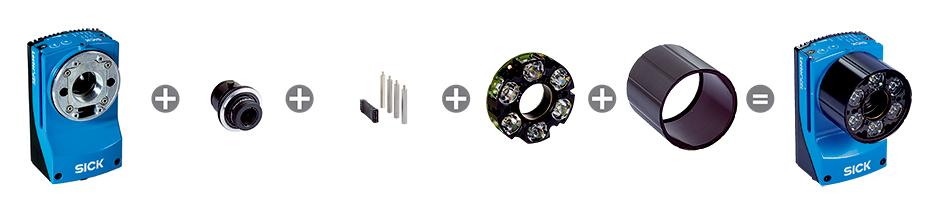

4 A B C D E F H I J K L M N O P Q R S T Lector63x je optimální univerzální čtečka kódů s flexibilním designem optiky a filtru. Tato modulární koncepce optiky dovoluje individuální přizpůsobení vaší aplikaci. 4 Přehled produktových řad :07:36 Omyly a změny vyhrazeny

5 :07:36 Přehled produktových řad Omyly a změny vyhrazeny 5

6 A B C D E F H I J K L M N O P Q R S T Přehled technických dat Zaostření Nastavitelné zaostření (ručně) Rozlišení senzoru px x px px x px Frekvence snímání 50 Hz Čtecí vzdálenost 50 mm mm Krytí IP67 Objektiv a osvětlení lze vyměnit Ethernet, TCP/IP PROFINET EtherNet/IP Sériový, RS-232, RS-422 CAN PROFIBUS DP, Volitelně přes externí modul provozní sběrnice USB Hmotnost 430 g g (podle typu) Popis produktu Lector63x je flexibilní kamerová čtečka kódů. Díky vysokému rozlišení obrazu, kompaktnímu pouzdru a vyměnitelné optice vynikajícím způsobem splňuje nejrůznější požadavky. Ideálně se hodí pro malé kódy, vysoké rychlosti výroby a čtení z velké vzdálenosti. Lector63x navíc přesvědčuje jednoduchou manipulací, rychlou výměnou optiky, intuitivním uživatelským rozhraním, laserovým zaměřovačem, akustickým zpětnovazebním signálem, zpětnovazební LED a paměťovou kartou MicroSD. Uvedení do provozu, obsluha a údržba jsou proto zcela jednoduché. Ve zkratce Čtečka kódů se senzorem až 2 Mpx Flexibilní design optiky a filtru Integrované výměnné, vysoce výkonné osvětlení Intuitivní uživatelské rozhraní, s flexibilním řetězcem výsledků s volitelnými možnostmi analýzy kódu Funkční tlačítka, laserový zaměřovač, akustický zpětnovazební signál a zpětnovazební LED Paměťová karta MicroSD Vaše výhody Senzor s vysokým rozlišením a inteligentní zpracování zaručují maximální výkon čtení i za obtížných podmínek čtení. Flexibilní design optiky a vysoce výkonné osvětlení umožňují čtení malých kódů při vysokých rychlostech nebo v aplikacích s velkou čtecí vzdáleností. Rychlé, snadné uvedení do provozu díky intuitivnímu uživatelskému rozhraní, funkční tlačítko pro rychlé nastavení přístroje, integrované osvětlení a laserový zaměřovač Přímá kontrola výsledku pomocí akustického signálu a barevného zpětnovazebního bodu na objektu Nízké prostoje strojů v případě poruch ve výrobní lince díky jednoduché funkci klonování pomocí paměťové karty MicroSD 6 Přehled produktových řad :07:36 Omyly a změny vyhrazeny

7 Oblasti použití Prezentační kamera, ruční třídění balíků Automatizované třídicí systémy u poskytovatelů kurýrních, expresních a poštovních služeb a také v obchodě Souhrn potravinových a farmaceutických obalů Track-and-trace v automatizovaných balicích strojích Čtení z velké vzdálenosti pro zpětnou sledovatelnost v automobilovém průmyslu Identifikace pneumatik Čtení malých kódů v elektronickém a solárním průmyslu :07:36 Přehled produktových řad Omyly a změny vyhrazeny 7

8 A B C D E F H I J K L M N O P Q R S T Objednací informace Další provedení přístroje a příslušenství Varianta: Základní přístroj Rozlišení senzoru: px x px Interní osvětlení: Nutno objednat samostatně jako příslušenství Zaostření: Nastavitelné zaostření (ručně) Objektiv a osvětlení lze vyměnit: Komunikační rozhraní: Ethernet, PROFINET, EtherNet/IP, Sériový, CAN, PROFIBUS DP Volitelně přes externí modul provozní sběrnice CDF600-2, USB USB 2.0 (jen pro parametrizaci) Čitelné struktury kódu Objektiv Typ Výrobek č. 1D, Stacked, 2D C-Mount (kompaktní), 2/3, Nutno objednat samostatně jako příslušenství V2D631R-MXCXB S-Mount, Nutno objednat samostatně jako příslušenství V2D631R-MXSXB C-Mount (kompaktní), 2/3, Nutno objednat samostatně jako příslušenství V2D631D-MXCXB S-Mount, Nutno objednat samostatně jako příslušenství V2D631D-MXSXB D, Stacked, 2D, DPM, OCR / OCV Varianta: Kompletní přístroj Rozlišení senzoru: px x px Interní osvětlení: bílá Zaostření: Nastavitelné zaostření (ručně) Čitelné struktury kódu: 1D, Stacked, 2D Objektiv a osvětlení lze vyměnit: Komunikační rozhraní: Ethernet, PROFINET, EtherNet/IP, Sériový, CAN, PROFIBUS DP Volitelně přes externí modul provozní sběrnice CDF600-2, USB USB 2.0 (jen pro parametrizaci) Objektiv Typ Výrobek č. C-Mount (kompaktní), 2/3, 12 mm, f/8 V2D631R-MKMDB C-Mount (kompaktní), 2/3, 16 mm, f/8 V2D631R-MKMEB C-Mount (kompaktní), 2/3, 25 mm, f/8 V2D631R-MWMFB C-Mount (kompaktní), 2/3, 35 mm, f/8 V2D631R-MWMGB S-Mount, 17,5 mm, f/8 V2D631R-MKSEB S-Mount, 25 mm, f/8 V2D631R-MWSFB S-Mount, 9,6 mm, f/8 V2D631R-MISCB Varianta: Základní přístroj Rozlišení senzoru: px x px Interní osvětlení: Nutno objednat samostatně jako příslušenství Zaostření: Nastavitelné zaostření (ručně) Objektiv a osvětlení lze vyměnit: Komunikační rozhraní: Ethernet, PROFINET, EtherNet/IP, Sériový, CAN, PROFIBUS DP Volitelně přes externí modul provozní sběrnice CDF600-2, USB USB 2.0 (jen pro parametrizaci) 8 Čitelné struktury kódu Objektiv Typ Výrobek č. 1D, Stacked, 2D C-Mount (kompaktní), 2/3, Nutno objednat samostatně jako příslušenství V2D632R-MXCXB S-Mount, Nutno objednat samostatně jako příslušenství V2D632R-MXSXB Přehled produktových řad :07:36 Omyly a změny vyhrazeny

9 Čitelné struktury kódu Objektiv Typ Výrobek č. 1D, Stacked, 2D, DPM, OCR / OCV C-Mount (kompaktní), 2/3, Nutno objednat samostatně jako příslušenství V2D632D-MXCXB S-Mount, Nutno objednat samostatně jako příslušenství V2D632D-MXSXB Varianta: Kompletní přístroj Rozlišení senzoru: px x px Interní osvětlení: bílá Zaostření: Nastavitelné zaostření (ručně) Čitelné struktury kódu: 1D, Stacked, 2D Objektiv a osvětlení lze vyměnit: Komunikační rozhraní: Ethernet, PROFINET, EtherNet/IP, Sériový, CAN, PROFIBUS DP Volitelně přes externí modul provozní sběrnice CDF600-2, USB USB 2.0 (jen pro parametrizaci) Objektiv Typ Výrobek č. C-Mount (kompaktní), 2/3, 12 mm, f/8 V2D632R-MKMDB C-Mount (kompaktní), 2/3, 16 mm, f/8 V2D632R-MKMEB C-Mount (kompaktní), 2/3, 25 mm, f/8 V2D632R-MWMFB C-Mount (kompaktní), 2/3, 35 mm, f/8 V2D632R-MWMGB S-Mount, 17,5 mm, f/8 V2D632R-MKSEB S-Mount, 25 mm, f/8 V2D632R-MWSFB S-Mount, 9,6 mm, f/8 V2D632R-MISCB :07:36 Přehled produktových řad Omyly a změny vyhrazeny 9
