1 OBCHODNÍ CENÍK

2 Leader ve výrobě ohřívačů vody v Polsku. Galmet je největší polský výrobce ohřívačů vody s historií téměř 36 let. Na více než m² výrobních ploch zaměstnává přes 720 zkušených a kvalifikovaných pracovníků a používá moderní stroje v automatizovaných výrobních linkách. Kombinací technologické kvality výrobků s kreativním a pokrokovým řešením poskytuje zákazníkům optimální, ekonomické a ekologické řešení vytápění, přesně na míru individuálním potřebám zákazníka. Všechny naše výrobky mohou být konfigurovány v nejefektivnějších hybridních systémech vytápění. hybridní systémy solární sestavy tepelná čerpadla kotle na pevná paliva ohřívače vody 2

3 OBSAH, AKUMULAČNÍ ZÁSOBNÍKY, BOJLERY Elektrické bojlery - typ SG Neptun , Vulcan Elektrické bojlery - typ SG Vulcan Smart , Cubus Horizontální ohřívače vody s výměníkem "U" - typ SGW(L)x Elektrická topná tělesa 8-9 Horizontální ohřívače vody dvouplášťové - typ SGW(L)P Ohřívače teplé vody bez výměníku - typ SG-BW horizontální Ohřívače teplé vody s výměníkem - typ SGW(S) horizontální Ohřívače teplé vody s výměníkem - typ SGW(S) Neptun 2 Kombi, Mini Tower, Vulcan Kombi Zásobníky stacionární pro TUV pro plynové kotle - typ SGW(S) Rondo Premium , SG(S) Fusion Ohřívače teplé vody stacionární s výměníkem - typ SGW(S) Tower, SGW(S)B Tower Biwal v třídě A Ohřívače teplé vody stacionární s výměníkem - typ SGW(S) Tower, Big Tower Ohřívače teplé vody stacionární s výměníkem - typ SGW(S) Tower Slim Ohřívače teplé vody stacionární s dvěma výměníky - typ SGW(S)B Tower Biwal Ohřívače teplé vody stacionární s dvěma výměníky - typ SGW(S)B Tower Biwal Slim Ohřívače teplé vody stacionární s velkým výměníkem pro tepelná čerpadla typ SGW(S) Maxi , SGW(S) Maximus 300, SGW(S)B Maxi Plus Ohřívače stacionární s dvěma výměníky v dolní části nádrže i třemi výměníky typ SGW(S)B Tower Biwal Max , SGW(S)M Tower Multi Kombinované akumulační zásobníky s vhořeným ohřívačem - typ SG(K) Kumulo 300/ / Akumulační zásobníky s průtočným ohřeve TUV - typ Multi-Inox Akumulační zásobníky nesmaltované bez výměníku - typ SG(B) Měděné pocínované výměníky do akumulační nádrží Akumulační zásobníky nesmaltované s 1 nebo 2 výměníky - typ SG(B) Zásobníky stacionární pro TUV bez výměníku - typ SG(S) Zásobníky individuální; barvy 42 Příslušenství a náhradní díly 43 HYBRIDNÍ SYSTÉMY VYTÁPĚNÍ Výhody hybridních systémů vytápění 44 Příklad schémata hybridních systémů vytápění Galmet Kontaktní údaje 48 3

4 ELEKTRICKÉ BOJLERY - TYP SG NEPTUN 2, VULCAN ELEKTRICKÉ Technická data bojlerů SG Neptun 2 specifikace jedn. SG 40 SG 60 SG 80 SG 100 SG 120 SG 140 čistý objem 1 l 40 63,2 75,5 106,2 118,2 136,3 zátěžový profil 1 - M M M M L L ErP Neptun 2, Neptun 2 Elektronik - C C C C C C Neptun 2 Smart - B B B B B B napájení V~ výkon elektrické patrony kw 1,5 1,5 1,5 1,5 2,0 2,0 maximální pracovní tlak zásobník MPa 0,6 0,6 0,6 0,6 0,6 0,6 teplotní rozsah C Elektronik 5-75 (8-77 manuální) čas ohřevu na 40 C h 0,8 1,2 1,6 2,0 1,9 2,2 čas ohřevu na 65 C h 1,7 2,5 3,3 4,2 3,8 4,5 - šroub M8 mm 25x200 25x200 25x310 25x310 25x390 25x390 L - výška mm D - průměr mm R - rozteč mm rozměr A mm čistá hmotnost kg 25,5 31, Technická data bojlerů SG Vulcan specifikace jedn. SG 40 SG 60 SG 80 SG 100 čistý objem 1 l 40 63,2 75,5 106,2 zátěžový profil 1 - M M M M ErP Vulcan - C C C C Vulcan Elektronik Pro - C C C C napájení V~ výkon elektrické patrony kw 1,5 1,5 1,5 1,5 maximální pracovní tlak zásobník MPa 0,6 0,6 0,6 0,6 teplotní rozsah C Elektronik 5-75 (8-77 manuální) čas ohřevu na 40 C h 0,8 1,2 1,6 2,0 čas ohřevu na 65 C h 1,7 2,5 3,3 4,2 - šroub M8 mm 25x200 25x200 25x310 25x310 L - výška mm šířka hloubka mm R - rozteč mm rozměr A mm čistá hmotnost kg 25,5 31, schéma ohřívače Neptun 2 / Vulcan elektrická patrona výstup teplé užitkové vody Delší životnost nádrže s PLASTIC- SLEEVE. Speciální elementy pro odizolovaní elektrické topné patrony od těla zásobníku, zároveň s katodovou ochranou bojleru. vstup studené vody pojišťovací ventil rys. 1 1 V souladu s nařízením Komise (EU) 812/2013, 814/

5 C 60 měsíců záruka SG Neptun polyuretanová pěna, kovový plášť, elektrické topné těleso, smalt EXTRA GLASS, Možnost objednat ohřívač s elektronickým displejem LED (obr. 2) - konec objednacího čísla 770, například (příplatek). Možnost objednat ohřívač se SMART displejem inteligentní regulace elektronický LCD (obr. 3) - konec objednacího čísla 800, například (příplatek). Možnost objednat ohřívače SG Neptun 2 pro univerzální montáž - vertikální / horizontální (příplatek) - konec objednacího čísla - 2, například Výhody bojleru SG Neptun 2 Až 50% delší životnost nádrže chráněním RESIST-TECH. Kvalitní keramický smalt EXTRA GLASS. Ochranná. Plynulá regulace teploty. Volitelně může být dodán chytrý SMART ovladač, který umožňuje ušetřit až 16% nákladů energie za rok. Volitelně může být dodána regulace s elektronickým displejem LED. ELEKTRICKÉ fot. 2 Regulace Neptun 2 Elektronik fot. 1 Neptun 2 fot. 3 Regulace Neptun 2 SMART SG Vulcan polyuretanová pěna, kovový plášť, elektrické topné těleso, smalt EXTRA GLASS, Možnost objednat topení s časovým spínačem a elektronickým displejem LCD (obr. 5) - konec objednacího čísla - 800, například (příplatek). Možnost objednat ohřívače SG Vulcan pro univerzální montáž - vertikální / horizontální (příplatek) - konec objednacího čísla - 2, například Výhody bojleru Vulcan Hranatý SQUARE Jacket Design pláště. Až 50% delší životnost nádrže chráněním RESIST-TECH. Kvalitní keramický smalt EXTRA GLASS. Ochranná. Programátor volby teploty v pracovním týdnu. 2 Větší LCD displej 2,6 "se změnou v intenzitě podsvětlení. 2 Lze použít pro noční tarif. 2 Digitální regulace teploty. 2 Vlastnosti: ECO (udržování 60 C), antilegionella, ochrana před zamrznutím. 2 Servisní menu. 2 C Díky ohraně RESIST-TECH, se životnost elektrického tělesa zvyšuje až o 50%. Speciální odpor kompenzuje elektromagnetický potenciál mezi magneziovou anodou a topným tělesem. fot. 4 Vulcan fot. 5 Regulace Vulcan Elektronik Pro Podrobnosti v záručním listě. 1 Ne pro bojlery typ Pro zásobníky s ovládáním Vulcan Elektronik Pro. Řádky označené v tabulce bílou jsou základní varianty, vždy drženy skladem. Řádky označené v tabulce šedou barvou jsou s prodlouženým časem dodání. 5

6 ELEKTRICKÉ BOJLERY TYP SG VULCAN SMART ELEKTRICKÉ Technická data bojlerů SG Vulcan Smart specifikace jedn. SG 40 SG 60 SG 80 SG 100 SG 120 SG 140 čistý objem 1 l 40 63,2 75,5 106,2 118,2 136,3 zátěžový profil 1 - S M M M M L ErP třída energetické náročnosti - B B C C C C napájení V~ výkon elektrické patrony kw 1,5 1,5 1,5 1,5 2,0 2,0 maximální pracovní tlak zásobník MPa 0,6 0,6 0,6 0,6 0,6 0,6 teplotní rozsah C 6-75 čas ohřevu na 40 C h 0,8 1,2 1,6 2,0 1,9 2,2 čas ohřevu na 65 C h 1,7 2,5 3,3 4,2 3,8 4,5 mm 25x200 25x200 25x310 25x310 25x390 25x390 L - výška mm šířka x hloubka mm R - rozteč mm rozměr A mm čistá hmotnost kg schéma ohřívače Vulcan Smart elektrická patrona výstup teplé užitkové vody vstup studené vody Vulcan Smart je vybaven samoučícím SMART regulátorem, který optimalizuje spotřebu vody a přizpůsobuje se dennímu rytmu života uživatelů. pojišťovací ventil rys. 2 BOJLERY PODUMYVADLOVÉ A NADUMYVADLOVÉ TYP SG CUBUS TERMY Technická data bojlerů SG Cubus specifikace jedn. SG Cubus objem l 10 zátěžový profil 1 - S ErP třída energetické náročnosti - B maximální pracovní tlak zásobník MPa 0-0,6 napájení V~ 230 výkon elektrické patrony kw 1,5 teplotní rozsah C 8-77 čas ohřevu [ t=35 C] min 18 tyč 160 mm M6 mm 22x40 tyč 85 mm M6 mm - L - výška mm 420 D - šířka / průměr mm 240 W - hloubka mm 250 R - rozteč mm 100 čistá hmotnost kg 8,5 rys. 3 výstup teplé užitkové vody diodová kontrolka termostat elektrické schéma ohřívače SG Cubus pojišťovací ventil vstup studené vody výstup teplé užitkové vody diodová kontrolka termostat elektrické vstup studené vody pojišťovací ventil 1 V souladu s nařízením Komise (EU) 812/2013, 814/ Není zahrnuto v základní ceně. 6

7 dob 60 měsíců záruka SG Vulcan Smart polyuretanová pěna, kovový plášť, elektrické topné těleso, smalt EXTRA GLASS, , Možnost objednat ohřívač SG Vulcan Smart v univerzálním provedení - vertikální / horizontální montáž (příplatek) - konec objednacího čísla - 2, např.: Výhody bojleru Vulcan Smart Samoučící SMART regulátor, který se přizpůsobuje dennímu rytmu života uživatelů, tím, že umožňuje ušetřit až 16% nákladů na energii ročně. SQUARE Jacket Design - moderní, čtvercový tvar vnějšího pláště nádrže. Až o 50% delší životnost nádrže díky ochraně RESIST-Tech, která vyrovnává elektromagnetické potenciály mezi hořčíkovou anodou a elektrickým ohřívačem. Kvalitní keramický smalt EXTRA GLASS. Ochranná. ELEKTRICKÉ fot. 6 Vulcan Smart fot. 7 Regulace Vulcan SMART Nižší účty za energii díky moderní regulaci SMART. SG Cubus polyuretan, krytí ABS plast, elektrické topné těleso, smalt EXTRA GLASS, (verze podumyvadlová, beztlaková) polyuretan, krytí ABS plast, elektrické topné těleso, smalt EXTRA GLASS, (verze nadumyvadlová, beztlaková) B fot. 8 SG Cubus podumyvadlový fot. 9 SG Cubus nadumyvadlový Výhody bojleru SG Cubus Malé rozměry s možností montáže nad i pod umyvadlem. Bojler může pracovat jako tlakový (nutné doplnit pojišťovacím ventilem). Ve variantě bojlery beztlakové (pro práci s třícestnou baterií bez tlaku). Kvalitní keramický smalt EXTRA GLASS. Ochranná. Příslušenství obj. č. popis kód EAN cena bez DPH cena s DPH M hadice k nadum. baterii. (L. 250 mm) 1/2 ": 14x1 / 1 ks M nástěnná baterie tlaková k nadum. b. - kovová (bez hadic) M baterie třícetná k podum. bojlerům ( s hadicemi) M pojišťovací ventil 6 bar 1/2" ZB-4 Slim Bojler SG Cubus beztlakový může pracovat i jako bojler tlakový. Stačí pouze vybavit pojišťovacím ventilem a tlakovou baterií. Podrobnosti v záručním listě. 1 Ne pro bojlery typ 40. Řádky označené v tabulce bílou jsou základní varianty, vždy drženy skladem. Řádky označené v tabulce šedou barvou jsou s prodlouženým časem dodání. 7

8 HORIZONTÁLNÍ ZÁSOBNÍKY PRO OHŘEV TUV - TYP SGW(L)X2 Technická data horizontálních zásobníků SGW(L)x2 s "U" výměníkem HORIZONTÁLNÍ specifikace jedn. SGW(L)x2 80 SGW(L)x2 100 SGW(L)x2 120 SGW(L)x2 140 SGW(L)x2 200 SGW(L)x2 300 čistý objem 1 l , ErP polystyren - C C C C C C polyuretan - C C C C - - maximální pracovní tlak zásobník MPa 0,6 0,6 0,6 0,6 0,6 0,6 maximální pracovní tlak výměník MPa 0,6 0,6 0,6 0,6 0,6 0,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch výměník m 2 0,38 0,38 0,52 0,52 0,58 0,64 objem výměník l 3,0 3,0 4,0 4,0 4,5 6,0 výkon výměník (70/10/45 C) kw 9,15 9,15 12,5 12, ,3 průtok l/h výkon výměník (80/10/45 C) kw 10,4 10,4 14,2 14,2 16,0 17,4 průtok l/h 148/ / / / magneziová anoda zátka 5/4" mm 33x200 33x200 33x250 33x korek 2" mm x400 38x400 L - šířka mm D - vnější průměr mm rozměr A mm rozměr B mm váha (zásobník SGW(L)x2 polyuretan) kg schéma zásobníku SGW(L)x2 s dvojitým výměníkem "U" Gw 5/ l Gw 6/ l pro elektrické A B výstup TUV Gw 3/4 Gw 5/ l Gw 6/ l pro elektrické jímka pro čidlo Gw 1/2 vstup pro cirkulaci 3/4 stojny (pro zásobník litrů s koženkou) dvojitý "U" výměník vstup studené vody Gw 3/4 rys. 4 ELEKTRICKÁ TOPNÁ TĚLESA GE Elektrická topná tělesa specifikace jedn. GT výkon tělesa kw 2 3 4, napětí V regulace teploty C (+/- 5 C) délka ponoření mm mrtvá zóna mm rys. 5 schéma elektrického topného tělesa 2-3 kw platový kryt (materiál ABS) těsnění jímka čidla mrtvá zóna délka ponoření signalizační dioda termostat schéma elektrického topného tělesa 4,5-12 kw na K 6/4" platový kryt (materiál ABS) těsnění termostat kryt havarijního termostatu signalizační diody jímka čidla mrtvá zóna délka ponoření 1 V souladu s nařízením Komise (EU) 812/2013, 814/ Není zahrnuto v základní ceně. rys. 6 8

9 C 72 měsíců záruka fot. 10 SGW(L)x2 s polyuretanovou pěnou Zásobník SGW(L)x dvojitý "U" výměník, polyuretan, smalt EXTRA GLASS, dvojitý "U" výměník, polystyren, smalt EXTRA GLASS, Provedení jednoho výstupu výměníku na čele zásobníku - konec obj. č. 2, np Výhody horizontálních zásobníků SGW(L)x2 Kvalitní keramický smalt EXTRA GLASS. Ochranná. Výměník z jednoho kusu trubky 5/4 "v celém objemu. Vstup pro cirkulaci jako standardní výbava. Jímka pro čidlo v standardní výbavě. Možnost montáže elektrického tělesa. Konzole pro zásobníky SGW(L)x obj. č. popis kód EAN cena bez DPH cena s DPH konzole pro zásobník SGW(L)x (2 ks) PUR i Polystyren HORIZONTÁLNÍ C fot. 11 SGW(L)x2 s polystyrenem Patentovaná technologie izolování zaručuje, že polystyrenová odpovídá tvaru nádrže, vytváří rovnoměrný povrch bez švů, přerušení a tepelných mostů. 60 měsíců záruka Zásobník SGW(L)x dvojitý "U" výměník, polystyren, smalt EXTRA GLASS, Konzole pro zásobníky SGW(L)x obj. č. popis kód EAN cena bez DPH cena s DPH konzole pro zásobník SGW(L)x (2 ks) C fot. 12 SGW(L)x s polystyrenem Elektrická topná tělesa s termostatem pro montáž do zásobníku obj. č. popis kód EAN cena bez DPH cena s DPH Elektrické těleso GE s termostatem 2 kw 230 V - K5/4" (I) Elektrické těleso GE s termostatem 3 kw 230 V - K5/4" (I) Elektrické těleso GE s termostatem 2 kw 230 V - K6/4 (I) Elektrické těleso GE s termostatem 3 kw 230 V - K6/4 (I) Elektrické těleso GE s termostatem 4,5 kw 400 V - K6/ Elektrické těleso GE s termostatem 6 kw 400 V - K6/ Pro zásobníky značky Galmet doporučujeme používat izolované elektrické patrony s termostatem značky Galmet. Podrobnosti v záručním listě. fot. 13 Elektrická topná tělesa Řádky označené v tabulce bílou jsou základní varianty, vždy drženy skladem. Řádky označené v tabulce šedou barvou jsou s prodlouženým časem dodání. 9

10 HORIZONTÁLNÍ ZÁSOBNÍKY TUV DVOUPLÁŠŤOVÉ TYP SGW(L)P HORIZONTÁLNÍ Technická data horizontálních zásobníků SGW(L)P dvouplášťových specifikace jedn. SGW(L)P 80 SGW(L)P 100 SGW(L)P 120 SGW(L)P 140 čistý objem 1 l ErP polystyren - B B B B polyuretan - C C C C maximální pracovní tlak zásobník MPa 0,6 0,6 0,6 0,6 maximální pracovní tlak výměníku v plášti MPa 0,2 0,2 0,2 0,2 maximální pracovní teplota zásobník C maximální pracovní teplota výměníku v plášti C povrch výměníku pláště m 2 0,50 0,70 0,83 1,02 objem výměníku pláště l 5,8 8,1 9,6 11,8 výkon výměník (70/10/45 C) kw 12,0 16,7 19,8 24,4 průtok l/h výkon výměník (80/10/45 C) kw 13,7 19,0 22,6 27,8 průtok l/h potřebný průtok topné vody m 3 /h 1,4 1,4 1,6 1,6 (zátka 5/4") mm 33x200 33x200 33x250 33x250 L - šířka mm D - zásobník polyuretan mm D - zásobník polystyren mm rozměr A mm rozměr B mm rozměr C mm rozměr E mm čistá hmotnost (zásobník polyuretan) kg schéma dvouplášťového zásobníku SGW(L)P výstup TUV Výstup topné vody Gw 1 jímka pro čidlo Gw 1/2 B A výměník v plášti Gw 5/4" na elektrické vstup pro cirkulaci 3/4 Gw 5/4" na elektrické C E usměrňovač vstup studené vody Gw 3/4 pojistný ventil 2 vstup topné vody Gw 1 rys. 7 1 V souladu s nařízením Komise (EU) 812/2013, 814/ Není zahrnuto v základní ceně. 10

11 C B 72 měsíců záruka fot. 14 SGW(L)P s polyuretanovou pěnou Zásobník SGW(L)P dvouplášťový, polyuretan, smalt EXTRA GLASS, dvouplášťový, polystyren, smalt EXTRA GLASS, Výhody zásobníků SGW(L)P Vysoká účinnost - pro ohřev vody je ocelový plášť umístěn na téměř celém povrchu nádrže. Kvalitní keramický smalt EXTRA GLASS. Ochranná. Vývod pro cirkulaci a jímka pro teplotní čidlo součástí zásobníku. Možnost montáže elektrického tělesa. Delší životnost nádrže s PLASTIC-SLEEVE. Speciální elementy pro odizolovaní elektrické topné patrony od těla zásobníku, zároveň s katodovou ochranou bojleru HORIZONTÁLNÍ fot. 15 SGW(L)P do 120 s polystyrenem Díky ohraně RESIST-TECH, se životnost elektrického tělesa zvyšuje až o 50%. Speciální odpor kompenzuje elektromagnetický potenciál mezi magneziovou anodou a topným tělesem. 1 fot. 16 konzole pro zásobník SGW(L)P fot. 17 Elektrická topná tělesa Konzole a jímky na čidla pro zásobníky SGW(L)P obj. č. popis kód EAN cena bez DPH cena s DPH konzole pro zásobník SGW(L)P s polyuretanem (2 ks v set) konzole pro zásobník SGW(L)P s polystyrenem (2 ks v set) konzole pro zásobník SGW(L)P 140 s polystyrenem (2 ks v set) M jímka na čidlo L-200 mm 1/2" měděná M jímka na čidlo L-100 mm 1/2" měděná Elektrická topná tělesa s termostatem pro montáž do zásobníku obj. č. popis kód EAN cena bez DPH cena s DPH Elektrické těleso GE s termostatem 2 kw 230 V - K5/4" (I) Elektrické těleso GE s termostatem 3 kw 230 V - K5/4" (I) Elektrické těleso GE s termostatem 2 kw 230 V - K6/4 (I) Elektrické těleso GE s termostatem 3 kw 230 V - K6/4 (I) Elektrické těleso GE s termostatem 4,5 kw 400 V - K6/ Elektrické těleso GE s termostatem 6 kw 400 V - K6/ Pro zásobníky značky Galmet doporučujeme používat izolované elektrické patrony s termostatem značky Galmet. Podrobnosti v záručním listě. 1 Nevztahuje se na topná tělesa 5/4". Řádky označené v tabulce bílou jsou základní varianty, vždy drženy skladem. Řádky označené v tabulce šedou barvou jsou s prodlouženým časem dodání. 11

12 HORIZONTÁLNÍ ZÁSOBNÍKY TUV - TYP SG-BW HORIZONTÁLNÍ ZÁSOBNÍKY TUV Technická data horizontálních zásobníků SG-BW bez výměníku specifikace jedn. SG-BW 80 SG-BW 100 SG-BW 120 SG-BW 140 čistý objem 1 l ErP polyuretan mm C C C C maximální pracovní tlak zásobník MPa 0,6 0,6 0,6 0,6 maximální pracovní teplota zásobník C magneziová anoda zátka 5/4" mm 33 x x x x250 korek 2 mm L - délka mm D - vnější průměr Ø rozměr A mm rozměr B mm čistá hmotnost (zásobník s polyuretanem) kg D Gw 5/4 rys. 8 A 220 ( l) B L výstup TUV Gw 3/4 stojny pro zásobník s koženkou schéma zásobníku SG-BW ( l) Gz 5/4 na topné těleso Gz 5/ ( l.) D usměrňovač vstup studené vody Gw 3/4 pojistný ventil 2 vstup pro cirkulaci Gw 3/4 Jímka pro čidlo Gw 1/2 Gw 5/4 ( l) Gw 6/4 ( l) na elektrické HORIZONTÁLNÍ ZÁSOBNÍKY PRO OHŘEV TUV - TYP SGW(S) HORIZONTÁLNÍ ZÁSOBNÍKY PRO OHŘEV TUV Technická data horizontálních zásobníků SGW(S) s výměníkem specifikace jedn. SGW(S) horizontální 140 SGW(S) horizontální 200 SGW(S) horizontální 300 čistý objem 1 l ErP polyuretan - B B B maximální pracovní tlak zásobník MPa 1,0 1,0 1,0 maximální pracovní tlak výměník MPa 1,6 1,6 1,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch výměníku m 2 0,95 1,0 1,0 objem výměníku l 6,7 7,0 7,0 výkon výměník (70/10/45 0 C) kw průtok l/h výkon výměník (80/10/45 0 C) kw 30, průtok l/h potřebný průtok topné vody m 3 /h 2,6 2,9 2,9 magneziová anoda víko zátka 5/4" 3 mm 25x390 38x200 38x200 šroub M8 mm - 38x400 38x400 h1 - vstup studené vody - Gw 1 mm h2 - cirkulace - Gw 3/4 mm h3 - výstup z výměníku - Gw 1 mm h4 - jímka na čidlo Ø 10 mm h5 - vstup do výměníku - Gw 1 mm h6 - výstup teplé vody - Gw 1 mm L - výška mm D - vnější průměr mm čistá hmotnost (v PUR izolaci) kg schéma zásobníku SGW(S) 140 schéma zásobníku SGW(S) Gw 6/4 na elektrické Gw 6/4 na elektrické termomanometr stojny pojišťovací ventil 2 jímka pro čidlo Gw 1/2 cirkulace 3/4 termomanometr stojny pojišťovací ventil 2 rys. 9 rys V souladu s nařízením Komise (EU) 812/2013, 814/ Není zahrnuto v základní ceně. 3 Od zátka magneziové anody 5/4. 12

13 C 72 měsíců záruka fot. 18 SG-BW s polyuretanovou pěnou Zásobník SG-BW bez výměníku, polyuretan, smalt EXTRA GLASS, Výhody horizontálních zásobníků SG-BW Kvalitní keramický smalt EXTRA GLASS. Ochranná. Otvor pro cirkulaci a jímka pro teplotní čidlo jako standard. Možnost montáže elektrického tělesa. Konzole pro zásobník SG-BW obj. č. popis kód EAN cena bez DPH cena s DPH konzole pro zásobník SG-BW v polyuretanové pěně (2 ks) Keramický smalt EXTRA GLASS aplikovaný metodou "na mokro"- rovnoměrné pokrytí celého vnitřního prostoru zásobníku (min. 150 um), dle normy DIN POZIOME HORIZONTÁLNÍ ZASOBNIKI I WYMIENNIKI C.W.U. fot. 19 konzole pro zásobník SG-BW B 60 měsíců záruka fot. 20 SGW(S) krytý koženkou Zásobník SGW(S) se spirálním výměníkem spirální výměník, polyuretan, krytí koženka, smalt EXTRA GLASS, Standardní barva dodávky koženky - šedá barva. Pro zásobníky značky Galmet doporučujeme používat izolované elektrické patrony s termostatem značky Galmet - str. 9. Výhody horizontálních zásobníků SGW(S) Spirální výměník s velkým povrchem. Kvalitní keramický smalt EXTRA GLASS. Ochranná. Otvor pro cirkulaci a jímka pro teplotní čidlo jako standard. Možnost montáže elektrického tělesa. Konzole pro zásobníky SGW(S) obj. č. popis kód EAN cena bez DPH cena s DPH konzole pro horizontální zásobník SGW(S) (2ks v set) fot. 21 konzole pro zásobník SGW(S) Zásobníky SGW(S) - 60 měsíců záruky, zásobníky SG-BW l - 72 měsíců záruky, zásobníky SG-BW l - 60 měsíců záruky. Podrobnosti v záručním listě. Řádky označené v tabulce bílou jsou základní varianty, vždy drženy skladem. Řádky označené v tabulce šedou barvou jsou s prodlouženým časem dodání. 13

14 OHŘÍVAČE TEPLÉ VODY S VÝMĚNÍKEM ZÁSOBNÍKY PRO OHŘEV TUV S VÝMĚNÍKEM - TYP SGW(S) NEPTUN 2 KOMBI, MINI TOWER, VULCAN KOMBI Technická data zásobníků s výměníkem SGW(S) Neptun 2 Kombi (závěsné) specifikace jedn. SGW(S) 80 SGW(S) 100 SGW(S) 120 SGW(S) 140 čistý objem 1 l 71,5 102, zátěžový profil 1 - M M L L ErP třída energetické náročnosti - C C C C maximální pracovní tlak zásobník MPa 0,6 0,6 0,6 0,6 maximální pracovní tlak výměník MPa 1,6 1,6 1,6 1,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch výměník m 2 0,6 0,6 0,95 0,95 objem výměník l 2,6 2,6 4,1 4,1 výkon výměník (70/10/45 C) kw průtok l/h výkon výměník (80/10/45 C) kw 21,1 21,1 30,4 30,4 průtok l/h výkon elektrické patrony kw 1,5 1,5 2,0 2,0 teplotní rozsah C Elektronik 5-75 (8-77 manuální) čas ohřevu na 40 C h 1,6 2,0 1,9 2,2 potřebný průtok topné vody m 3 /h 2,5 2,5 2,5 2,6 šroub M8 mm 25x390 25x390 25x390 25x390 h1 - výstup topné vody - Gw 3/4 mm h2 - jímka na čidlo Ø 3/8 mm h3 - cirkulace - Gw 3/4 mm h4 - vstup topné vody - Gw 3/4 mm L - výška mm D - vnější průměr mm R - rozteč mm rozměr A mm čistá hmotnost kg schéma zásobníku SGW(S) Neptun 2 Kombi (pravý) rys. 11 cirkulace výměník jímka pro čidlo elektrické těleso výstup teplé vody TUV vstup studené vody schéma zásobníku SGW(S) Mini Tower Technická data zásobníků SGW(S) Mini Tower (stacionární) specifikace jedn. SGW(S) SGW(S) SGW(S) Mini Tower 100 Mini Tower 120 Mini Tower 140 čistý objem 1 l ErP polystyren - C C C polyuretan - B B B maximální pracovní tlak zásobník MPa 0,6 0,6 0,6 maximální pracovní tlak výměník MPa 1,6 1,6 1,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch výměník m 2 0,6 0,95 0,95 objem výměník l 2,6 4,1 4,1 výkon výměník (70/10/45 C) kw průtok l/h výkon výměník (80/10/45 C) kw 21,1 30,4 30,4 průtok l/h potřebný průtok topné vody m 3 /h 2,5 2,5 2,6 zátka 5/4" mm 25x390 25x390 25x390 h1 - vstup studené vody - Gw 3/4 mm h2 - výstup topné vody - Gw 3/4 mm h3 - jímka na čidlo Ø 3/8 mm h4 - cirkulace - Gw 3/4 mm h5 - vstup topné vody - Gw 3/4 mm h6 - výstup teplé vody - Gw 3/4 mm L - výška mm D - vnější průměr mm čistá hmotnost kg Technická data zásobníků SGW(S) Vulcan Kombi (stacionární a závěsné) SGW(S) Vulcan SGW(S) Vulcan SGW(S) Vulcan SGW(S) Vulcan specifikace jedn. Kombi 100 Kombi 120 Kombi 140 Kombi 200 čistý objem 1 l ErP třída energetické náročnosti - C C C C maximální pracovní tlak zásobník MPa 0,6 0,6 0,6 0,6 maximální pracovní tlak výměník MPa 1,6 1,6 1,6 1,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch výměník m 2 1,2 1,2 1,2 1,6 objem výměník l 5,2 5,2 5,2 11,2 výkon výměník (70/10/45 C) kw průtok l/h potřebný průtok topné vody m 3 /h 2,5 2,5 2,5 2,6 zátka 5/4" 4 mm 26x550 26x550 26x550 38x400 L - výška mm D - šířka x hloubka mm x650 A - TUV Gz 3/4 3/4 3/4 1 B - výměník Gz 3/4 3/4 3/4 1 R - rozteč mm čistá hmotnost kg rys mm termomanometr Gw 1/2 výměník topné vody vypouštěcí otvor Gw 3/4 Gw 5/4 pro elektrické nožičky schéma zásobníku SGW(S) Vulcan Kombi cirkulace Gz 3/4 (Gz l) zátka Gw 5/4 jímka na čidlo 3/8 Gw 5/4 (Gw 6/4-200 l) vstup pro vstup topné vody výstup TUV cirkulace termomanometr vstup studené vody výstup topné vody jímka na čidlo výměník topné vody Gw 5/4 (Gw 6/4-200 l) vstup pro vypouštěcí otvor Gw 3/4 1 V souladu s nařízením Komise (EU) 812/2013, 814/ Není zahrnuto v základní ceně. 3 V nádržích o objemu 200 l teploměr umístěn na plášti nádrže. 4 U zásobníků SGW(S) Vulcan Kombi závěsných je namontována na šroub M8 ve spodní části nádrže. rys mm nožičky 14

15 C 60 měsíců záruka fot. 22 Neptun 2 Kombi (levý) fot. 23 Regulace Neptun 2 Elektronik SGW(S) Neptun 2 Kombi (závěsný) spirální výměník, polyuretanová pěna, kovový plášť, elektrické, smalt EXTRA GLASS, (pravé provedení) spirální výměník, polyuretanová pěna, kovový plášť, elektrické, smalt EXTRA GLASS, (levé provedení) Standardní barva kovového pláště - bílá. Možnost objednání s LED displejem (příplatek) - konec objednacího čísla 770 (pravý), nebo 771 (levý), např: SGW(S) Mini Tower (stacionární) spirální výměník, polystyren, krytí koženka, smalt EXTRA GLASS, spirální výměník, polyuretan, krytí koženka, smalt EXTRA GLASS, Standardní barva dodávky koženky - šedá barva. SGW(S) Vulcan Kombi (stacionární) spirální výměník, polyuretanová pěna, kovový plášť, smalt EXTRA GLASS, OHŘÍVAČE TEPLÉ VODY S VÝMĚNÍKEM dob SGW(S) Vulcan Kombi (závěsný) spirální výměník, polyuretanová pěna, kovový plášť, smalt EXTRA GLASS, Výroba na zakázku. Dostupné barvy a speciální vybavení - str. 42. Topné těleso do zásobníků SGW(S) Vulcan Kombi (závěsný) obj. č. popis kód EAN cena bez DPH cena s DPH kw, 230V do smaltovaného zásobníku, průměr 125 mm/ 5 šroubů modul k ovládání tělesa SGW Vulcan Kombi Elektronik 230V Pro zásobníky značky Galmet doporučujeme používat izolované elektrické patrony s termostatem značky Galmet - str. 9. fot. 24 SGW(S) Mini Tower Díky ohraně RESIST-TECH, se životnost elektrického tělesa zvyšuje až o 50%. Speciální odpor kompenzuje elektromagnetický potenciál mezi magneziovou anodou a topným tělesem. C fot. 25 SGW(S) Vulcan Kombi závěsný fot. 26 SGW(S) Vulcan Kombi stacionární Podrobnosti v záručním listě. Řádky označené v tabulce bílou jsou základní varianty, vždy drženy skladem. Řádky označené v tabulce šedou barvou jsou s prodlouženým časem dodání. 15

16 ZÁSOBNÍK PRO OHŘEV TUV PRO PLYNOVÉ KOTLE TYP SGW(S) RONDO PREMIUM, SG(S) FUSION ZÁSOBNÍKY STACIONÁRNÍ PRO TUV PRO PLYNOVÉ KOTLE Technická data zásobníků SGW(S) Rondo Premium specifikace jedn. Rondo Premium 120 Rondo Premium 140 čistý objem 1 l ErP třída energetické náročnosti - A A maximální pracovní tlak zásobník MPa 1,0 1,0 maximální pracovní tlak výměník MPa 1,6 1,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch výměník m 2 1,2 1,2 objem výměník l 8 8 výkon výměník (70/10/45 C) kw průtok l/h magneziová anoda horní víko zátka 5/4 mm 38x400 38x400 vstup studené vody Gw 1 1 výstup teplé vody Gw 1 1 cirkulace Gw 1 1 oběh UT Gw 1 1 připojení pro elektrické Gw 5/4 5/4 jímka pro čidlo (Ø 8 mm) Gw 1/2" 1/2" teploměr Gw 1/2 1/2 vypouštění Gw 1 1 L - výška mm D - vnější průměr mm čistá hmotnost kg Technická data zásobníků SG(S) Fusion specifikace jedn. SG(S) Fusion 100 čistý objem 1 l 104 ErP třída energetické náročnosti - C maximální pracovní tlak zásobník MPa 1,0 maximální pracovní teplota zásobník C 100 teplotní rozsah C 8-77 dlouhodobý výdej TUV Δt=30K l/h (kw) 660 (24) 774 (28) orientační čas ohřevu zásobníku Δt=45K 3 min (kw) 20 (24) 16 (28) magneziová anoda horní víko zátka 5/4" mm 25x390 vstup studené vody Gz 3/4 výstup teplé vody Gz 3/4 cirkulace Gz 3/4 vstup / výstup pro kotel Gz 3/4 připojení pro elektrické Gw 5/4 jímka pro čidlo (Ø 8 mm) Gw 1/2 teploměr Gw 1/2 vypouštění Gw 1 L - výška mm 900 D - vnější průměr mm 600 čistá hmotnost kg 54 rys. 14 schéma ohřívače SGW(S) Rondo Premium mm D cirkulace 1 výstup TUV 1 vstup studené vody 1 přívod vody z kotle 1 odvod vody do kotle 1 jímka na čidlo 1/2 pojistný ventil 2 teploměr jímka pro čidlo Gw 5/4" na elektrické vypouštění 1 schéma zásobníku SG(S) Fusion mm D cirkulace 3/4 vratná voda kotel 3/4 přívod voda kotel 3/4 výstup TUV 3/4 vstup studené vody 3/4 teploměr pojistný ventil 2 nabíjecí čerpadlo jímka čidla 1/2 cirkulace 3/4 vratná voda kotel 3/4 vstup TUV 3/4 teploměr Gw 5/4" pro elektrické vypouštění 1 rys. 15 Podrobnosti v záručním listě. 1 V souladu s nařízením Komise (EU) 812/2013, 814/ Není zahrnuto v základní ceně. 3 Výkon pro ohřev TUV připojeného kotle. 16

17 NEW A 60 měsíců záruka fot. 27 SGW(S) Rondo SGW(S) Rondo Premium spirální výměník, polyuretanová pěna, kovový plášť, smalt EXTRA GLASS, Standardní barva kovového pláště - bílá. Výhody zásobníku SGW(S) Rondo Premium Energetická třída A. Všechny vstupy a výstupy z horní části. Rychlejší ohřev vody díky spirálnímu výměníku s větším povrchem. Spolupracuje s každým typem kotle: plyn, olej, uhlí, dřevo, pelety. Možnost montáže elektrického topného tělesa. Teploměr v základní výbavě. Až 50% delší životnost nádrže chráněním RESIST-TECH. Kvalitní keramický smalt EXTRA GLASS. Ochranná. Nádrž je navržena tak, aby spolupracovala se všemi kotli, zejména se zavěšenými monofunkčními kotli. Zvětšená spirálová cívka zajišťuje rychlý ohřev vody a třída A s vysokou energetickou náročností zaručuje úsporu práce a úsporu plynu. ZÁSOBNÍKY STACIONÁRNÍ PRO TUV PRO PLYNOVÉ KOTLE SG(S) Fusion vrstvící, polyuretanová pěna, kovový plášť, smalt EXTRA GLASS, nabíjecí čerpadlo, termostat, Výroba na zakázku. Dostupné barvy a speciální vybavení - str. 42. C Výhody zásobníku SG(S) Fusion Spolupracuje s plynovým kotlem s průtočným ohřevem. Maximální využití díky vrstvení vody. Šetří plyn při malých odběrech vody. Zkrácený čas ohřevu vody. Integrované třístupňové čerpadlo v základním provedení. Malá nádrž zásobníku. fot. 28 SG(S) Fusion Zásobník je navržen pro práci s plynovým kotlem pro ohřev a skladování teplé vody. Díky vrstvení ukládáné teplé vody v zásobníků nedochází k častému spínání kotle. Tím se šetří kotel a prodlužuje jeho životnost. Podrobnosti v záručním listě. Řádky označené v tabulce bílou jsou základní varianty, vždy drženy skladem. Řádky označené v tabulce šedou barvou jsou s prodlouženým časem dodání. 17

18 ZÁSOBNÍKY PRO OHŘEV TUV S VÝMĚNÍKEM TYP SGW(S) TOWER, SGW(S)B TOWER BIWAL V TŘÍDĚ A OHŘÍVAČE TEPLÉ VODY VE TŘÍDĚ A Technická data zásobníků SGW(S) Tower (třída A) specifikace jedn. SGW(S) Tower 200 SGW(S) Tower 250 SGW(S) Tower 300 čistý objem 1 l ErP polyuretan - A A A maximální pracovní tlak zásobník MPa 1,0 1,0 1,0 maximální pracovní tlak výměník MPa 1,6 1,6 1,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch výměník m² 0,8 1,0 1,4 objem výměník l 5,6 7,0 9,8 výkon výměník (70/10/45 C) kw 21,4 23,6 33,6 průtok l/h výkon výměník (80/10/45 C) kw 29 31,5 44,8 průtok l/h magneziová anoda horní víko zátka 5/4 3 mm 38x400 38x400 38x400 šroub M8 mm 38x200 38x200 38x200 v dolní části zásobníku zátka 5/4" mm h1 - vstup studené vody - Gw 1 mm h2 - výstup topné vody - Gw 1 mm h3 - jímka na čidlo - Gw 1/2 2 mm crk - cirkulace - Gw 3/4 mm h4 - vstup topné vody Gw 1 mm h5 - výstup teplé vody - Gw 1 mm L - výška mm D - vnější průměr mm čistá hmotnost kg schéma zásobníku SGW(S) Tower 200 (třída A) Gw 5/4 teploměr Gw 1/2" h5 výměník topné vody Gw 6/4" na h4 pojistný ventil crk vnitřní průměr 120 mm vnější průměr 180 mm nožičky mm Gw 2 rys. 16 schéma zásobníku SGW(S) Tower (třída A) Gw 5/4 teploměr Gw 1/2" h5 crk výměník topné vody Gw 6/4" na Technická data zásobníků SGW(S)B Tower Biwal (třída A) specifikace jedn. SGW(S)B Tower Biwal 200 SGW(S)B Tower Biwal 250 SGW(S)B Tower Biwal 300 čistý objem 1 l ErP polyuretan - A A A maximální pracovní tlak zásobník MPa 1,0 1,0 1,0 maximální pracovní tlak výměník MPa 1,6 1,6 1,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch spodní výměník m² 0,8 1,0 1,4 objem spodní výměník l 5,6 7,0 9,8 výkon spodní výměník (70/10/45 C) kw 21,4 23,6 33,6 průtok l/h výkon spodní výměník (80/10/45 C) kw 29 31,5 44,8 průtok l/h povrch horní výměník m² 0,6 0,8 0,8 objem horní výměník l 4,2 5,6 5,6 výkon výměník (70/10/45 C) kw 14,2 21,5 21,5 průtok l/h výkon výměník (80/10/45 C) kw 18, průtok l/h magneziová anoda horní víko zátka 5/4" mm 38x400 38x400 38x400 šroub M8 mm 38x200 38x200 38x200 h1 - vstup studené vody - Gw 1" mm h2 - výstup spodní výměník - Gw 1" mm h3 - jímka na čidlo - Gw 1/2" 2) mm crk - cirkulace - Gw 3/4 mm h4 - vstup spodní výměník - Gw 1 mm h5 - výstup topné vody - Gw 1 mm h6 - jímka na čidlo - Gw 1/2 2) mm h7 - vstup topné vody - Gw 1" mm h8 - výstup teplé vody - Gw 1" mm L - výška mm D - vnější průměr mm čistá hmotnost kg rys. 17 schéma zásobníku SGW(S)B Tower Biwal 200 (třída A) crk rys mm Gw 5/ mm Gw 2 Gw 2 pojistný ventil vnitřní průměr 120 mm vnější průměr 180 mm nožičky teploměr Gw 1/2" výměník topné vody Gw 6/4" na výměník pro solární systém pojistný ventil vnitřní průměr 120 mm vnější průměr 180 mm nožičky schéma zásobníku SGW(S)B Tower Biwal (třída A) crk Gw 5/4 teploměr Gw 1/2" výměník topné vody Gw 6/4" na výměník pro solární systém pojistný ventil vnitřní průměr 120 mm vnější průměr 180 mm nožičky 1 V souladu s nařízením Komise (EU) 812/2013, 814/ Není zahrnuto v základní ceně. 3 Od zátka magneziové anody 5/4. rys mm Gw 2 18

19 NEW A 60 měsíců záruka fot. 29 SGW(S) Tower v třídě A SGW(S) Tower (třída A) spirální výměník, polyuretan, krytí koženka, smalt EXTRA GLASS, SGW(S)B Tower Biwal (třída A) dva spirální výměníky, polyuretan, krytí koženka, smalt EXTRA GLASS, Standardní barva dodávky koženky - šedá barva. Dostupné barvy a speciální vybavení - str. 42. Pro zásobníky značky Galmet doporučujeme používat izolované elektrické patrony s termostatem značky Galmet - str. 39. Pro výměníky SGW(S) Tower a SGW(S)B Tower Biwal v třídě A doporučujeme použít bezúdržbovou aktivní titanovou anodu připojenou k externímu zdroji napětí (příplatek). Výhody zásobníku SGW(S) Tower a SGW(S)B Tower Biwal s energetickou třídou A Rychlejší ohřev vody díky spirálnímu výměníku s větším povrchem. Dva výměníky umožňují připojit další dodatečné zdroje tepla, např. Solárního systému (SGW(S)B Tower Biwal). Spolupracuje s každým typem kotle: plyn, olej, uhlí, dřevo, pelety. Možnost montáže elektrického tělesa. Teploměr v základní výbavě. Kvalitní keramický smalt EXTRA GLASS. Ochranná. Jímka na čidlo obj. č. popis kód EAN cena bez DPH cena s DPH M jímka na čidlo L mm 1/2" měděná OHŘÍVAČE TEPLÉ VODY VE TŘÍDĚ A A První zásobníky byly vyrobeny před 36 lety v garáži o rozloze 12 m 2. V současné době je výroba prováděna ve skupině výrobních hal, která se rozkládá na ploše přibližně m 2 a zaměstnává asi 500 lidí. Ohřívače vody označené symbolem energetické třídy A splňují nejvyšší technické požadavky a vyznačují se vynikající energetickou účinností a hospodárností. A fot. 30 SGW(S) Tower Biwal v třídě A Podrobnosti v záručním listě. Řádky označené v tabulce bílou jsou základní varianty, vždy drženy skladem. Řádky označené v tabulce šedou barvou jsou s prodlouženým časem dodání. 19

20 OHŘÍVAČE TEPLÉ VODY S VÝMĚNÍKEM ZÁSOBNÍKY PRO OHŘEV TUV S VÝMĚNÍKEM - TYP SGW(S) TOWER, BIG TOWER Technická data zásobníků SGW(S) Tower specifikace jedn. SGW(S) Tower 200 SGW(S) Tower 250 SGW(S) Tower 300 SGW(S) Tower 400 SGW(S) Tower 500 čistý objem 1 l ErP polyuretan - B B B C C Neodul B B maximální pracovní tlak zásobník MPa 1,0 1,0 1,0 1,0 1,0 maximální pracovní tlak výměník MPa 1,6 1,6 1,6 1,6 1,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch výměník m 2 1,4 1,4 1,4 1,8 2,0 objem výměník l 9,8 9,8 9,8 12,6 14,0 výkon výměník (70/10/45 C) kw 33,6 33,6 33, průtok l/h výkon výměník (80/10/45 C) kw 44,8 44,8 44,8 57,6 64 průtok l/h potřebný průtok topné vody m 3 /h 2,7 3,0 3,0 3,0 3,0 magneziová anoda horní víko zátka 5/4" 3 mm 38x400 38x400 38x400 38x400 38x600 šroub M8 mm 38x200 38x200 38x200 38x200 38x200 h1 - vstup studené vody - Gw 1 mm h2 - výstup topné vody - Gw 1 mm h3 - jímka na čidlo Ø 3/8 mm h4 - cirkulace - Gw 3/4 mm h5 - vstup topné vody - Gw 1 mm h6 - výstup teplé vody - Gw 1 mm L - výška mm / / D - vnější průměr mm / /800 4 čistá hmotnost kg Ve všech zásobnících (typ ) je připraven výstup na termomanometr, vstup 6/4", kontrolní příruba z přední části nádrže, 180 od osy ostaních vstupů. rys. 20 schéma zásobníku SGW(S) Tower mm termomanometr výměník topné vody Gw 6/4 pro elektrické vypouštění zásobníku vnitřní průměr 120 mm vnější průměr 180 mm nožičky schéma zásobníku SGW(S) Tower termomanometr Gw 6/4 pro elektrické výměník topné vody Technická data zásobníků SGW(S) Big Tower specifikace jedn. SGW(S) Big Tower 700 SGW(S) Big Tower 1000 SGW(S) Big Tower 1500 čistý objem 1 l ErP polyuretan - C C - Neodul - C C C maximální pracovní tlak zásobník MPa 1,0 1,0 1,0 maximální pracovní tlak výměník MPa 1,6 1,6 1,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch výměník m 2 2,4 2,7 2,7 objem výměník l 16,8 18,9 18,9 výkon výměník (70/10/45 C) kw 57,6 64,8 64,8 průtok l/h výkon výměník (80/10/45 C) kw 76,8 86,4 86,4 průtok l/h potřebný průtok topné vody m 3 /h 4,0 4,5 4,5 magneziová anoda horní víko zátka 2 mm 38x600 38x600 38x600 šroub M8 mm 38x200 38x400 38x400 h1 - vstup studené vody - Gw 1 mm h2 - výstup topné vody - Gw 1 mm h3 - jímka na čidlo Ø 3/8 mm h4 - cirkulace - Gw 3/4 mm h5 - vstup topné vody - Gw 1 mm h6 - výstup teplé vody - Gw 1 mm L - výška mm 2050/ / d - průměr bez mm D - vnější průměr mm 855/ / sklopná výška mm čistá hmotnost kg vypouštění zásobníku vnitřní průměr 120 mm vnější průměr 180 mm nožičky mm rys. 21 schéma zásobníku SGW(S) Big Tower rys. 22 termomanometr Gw 6/4 pro elektrické výměník topné vody vypouštění zásobníku vnitřní průměr 120 mm vnější průměr 180 mm horní řez 1 V souladu s nařízením Komise (EU) 812/2013, 814/ Není zahrnuto v základní ceně. 3 Od zátka magneziové anody 5/4. 4 Neodul (snímatelná). rys

21 dob 60 měsíců záruka fot. 31 Dielektrická ochrana DIELECTRIC PROTECTION SGW(S) Tower spirální výměník, polyuretan, krytí koženka, smalt EXTRA GLASS, Standardní barva dodávky koženky - šedá barva. Dostupné barvy a speciální vybavení - str. 42. SGW(S) Tower (třída B) spirální výměník, Neodul, krytí koženka, smalt EXTRA GLASS, SGW(S) Big Tower spirální výměník, polyuretan, krytí koženka, smalt EXTRA GLASS, spirální výměník, Neodul, krytí koženka, smalt EXTRA GLASS, Výroba na zakázku. Výhody zásobníku SGW(S) Tower a SGW(S) Big Tower Rychlejší ohřev vody díky spirálnímu výměníku s větším povrchem. Spolupracuje s každým typem kotle: plyn, olej, uhlí, dřevo, pelety. Možnost montáže elektrického tělesa. Teploměr v základní výbavě. Kvalitní keramický smalt EXTRA GLASS. Ochranná. OHŘÍVAČE TEPLÉ VODY S VÝMĚNÍKEM fot. 33 SGW(S) Tower pohled zezadu K zásobníku SGW(S) Tower a SGW(S) Big Tower doporučujeme použit bezúdržbovou aktivní titanovou anodu s připojením k externímu zdroji napětí: - pro typy do 300 (malá titanová anoda) - příplatek. - pro typy (velká titanová anoda) - příplatek. - pro typy (velká duální titanová anoda) - příplatek. Standardní barva dodávky koženky - šedá barva. fot. 32 SGW(S) Tower pohled zepředu Dostupné barvy a speciální vybavení - str. 42. Pro zásobníky značky Galmet doporučujeme používat izolované elektrické patrony s termostatem značky Galmet - str. 39. Pro dosažení nejvyššího výkonu pro ohřev TUV, doporučujeme instalaci elektrického kompletu skládajícího se ze dvou částí ( + řídící jednotka) do kontrolní příruby Ø 180 mm. Výjimku tvoří nádrže s kapacitou l, typ SG(S), SGW(S) Slim, SGW(S)B Slim. C Delší životnost smaltovaných zásobníků o objemu l (bez výměníku a s 1, 2, 3 výměníky) je možné zajistit díky použití DIELECTRIC PROTECTION proti korozi, připojené na vstup/výstup TUV a cirkulaci. Podrobnosti v záručním listě. fot. 34 SGW(S) Big Tower s izolací Neodul U zásobníků s izolací Neodul 1000 (pouze verze Slim a Multi-Inox), 1500 a 2000 se přepravuje v samostatném balení na paletě. V ostatních případech je namontována přímo na nádrži. Řádky označené v tabulce bílou jsou základní varianty, vždy drženy skladem. Řádky označené v tabulce šedou barvou jsou s prodlouženým časem dodání. 21

22 ZÁSOBNÍKY PRO OHŘEV TUV S VÝMĚNÍKEM TYP SGW(S) TOWER SLIM OHŘÍVAČE TEPLÉ VODY S VÝMĚNÍKEM Technická data zásobníků SGW(S) Tower Slim specifikace jedn. SGW(S) Tower Slim 200 SGW(S) Tower Slim 250 SGW(S) Tower Slim 300 SGW(S) Tower Slim 800 SGW(S) Tower Slim 1000 čistý objem 1 l ErP polyuretan - C C C - - Neodul C C maximální pracovní tlak zásobník MPa 1,0 1,0 1,0 1,0 1,0 maximální pracovní tlak výměník MPa 1,6 1,6 1,6 1,6 1,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch výměník m² 0,8 1,0 1,4 2,4 3,7 objem výměník l 5,6 7,0 9,8 16,9 25,8 výkon výměník (70/10/45 C) kw 21,4 23,6 33,6 44,5 60 průtok l/h výkon výměník (80/10/45 C) kw 29 31,5 44, průtok l/h magneziová anoda horní víko zátka 5/4 3 mm 38x400 38x400 38x400 38x600 38x600 šroub M8 mm 38x200 38x200 38x v dolní části zásobníku zátka 5/4" mm x400 38x400 h1 - vstup studené vody - Gw 1 mm h2 - výstup topné vody - Gw 1 mm h3 - jímka na čidlo - Gw 1/2 2 mm crk - cirkulace - Gw 3/4 mm h4 - vstup topné vody Gw 1 mm h5 - výstup teplé vody - Gw 1 mm L - výška mm D - vnější průměr mm čistá hmotnost kg Ve všech zásobnících (od 200 do 1000) je připraven výstup na termomanometr, vstup 6/4", z přední části nádrže, 180 od osy ostaních vstupů. schéma zásobníku SGW(S) Tower Slim 200 schéma zásobníku SGW(S) Tower Slim schéma zásobníku SGW(S) Tower Slim termomanometr výměník topné vody Gw 6/4 pro elektrické vnitřní průměr 120 mm vnější průměr 180 mm nožičky termomanometr výměník topné vody Gw 6/4 pro elektrické vnitřní průměr 120 mm vnější průměr 180 mm nožičky termomanometr Gw 6/4 pro elektrické výměník topné vody vnitřní průměr 120 mm vnější průměr 180 mm (možnost instalace měděného výměníku) mm mm rys. 24 rys. 25 rys V souladu s nařízením Komise (EU) 812/2013, 814/ Není zahrnuto v základní ceně. 3 Od zátka magneziové anody 5/4. 4 Snímací 80 mm, vnitřní průměr 790 mm. 22

23 C 60 měsíců záruka fot. 35 SGW(S) Tower Slim SGW(S) Tower Slim spirální výměník, polyuretan, krytí koženka, smalt EXTRA GLASS, spirální výměník, Neodul, krytí koženka, smalt EXTRA GLASS, Standardní barva dodávky koženky - šedá barva. Dostupné barvy a speciální vybavení - str. 42. Pro zásobníky značky Galmet doporučujeme používat izolované elektrické patrony s termostatem značky Galmet - str. 39. Výhody zásobníku SGW(S) Tower Slim Průměr jen 60 cm (SGW(S) Tower Slim ). Rychlejší ohřev vody díky spirálnímu výměníku s větším povrchem. Spolupracuje s každým typem kotle: plyn, olej, uhlí, dřevo, pelety. Možnost montáže elektrického tělesa. Teploměr v základní výbavě. Kvalitní keramický smalt EXTRA GLASS. Ochranná. Výměníky měděné s cínováním pro zásobníky SGW(S) Tower Slim pro instalaci do zásobníků obj. č. popis kód EAN cena bez DPH cena s DPH ,0 m 2 (se smaltovanou přírubou Ø těsnění) ,8 m 2 (se smaltovanou přírubou Ø těsnění) ,3 m 2 (se smaltovanou přírubou Ø těsnění) Technická data i schémata měděných výměníků s cínováním - str. 36. Pro výměníky SGW(S) Tower Slim doporučujeme použit bezúdržbovou aktivní titanovou anodu s připojením k externímu zdroji napětí: - pro typy do 300 (malá titanová anoda) - příplatek. - pro typy (velká duální titanová anoda) - příplatek. Standardní barva dodávky koženky - šedá barva. Dostupné barvy a speciální vybavení - str. 42. OHŘÍVAČE TEPLÉ VODY S VÝMĚNÍKEM C Jímka na čidlo obj. č. popis kód EAN cena bez DPH cena s DPH M jímka na čidlo L mm 1/2" měděná Neodul je inovativní vyrobená kombinací tvrdého EPS s grafitovými nanočásticemi. Tento materiál, kromě vynikajících tepelně izolačních vlastností, se ideálně přizpůsobí plášti nádrže a tím sníží tepelné ztráty na minimum. fot. 36 SGW(S) Tower Slim s izolací Neodul Podrobnosti v záručním listě. U zásobníků s izolací Neodul 1000 (pouze verze Slim a Multi-Inox), 1500 a 2000 se přepravuje v samostatném balení na paletě. V ostatních případech je namontována přímo na nádrži. Řádky označené v tabulce bílou jsou základní varianty, vždy drženy skladem. Řádky označené v tabulce šedou barvou jsou s prodlouženým časem dodání. 23

24 BIVALENTNÍ ZÁSOBNÍKY S DVĚMA VÝMĚNÍKY TYP SGW(S)B TOWER BIWAL OHŘÍVAČE TEPLÉ VODY S 2 VÝMĚNÍKY Technická data zásobníků SGW(S)B Tower Biwal specifikace jedn. SGW(S)B Tower Biwal čistý objem 1 l ErP polyuretan - B B B C C Neodul B B maximální pracovní tlak zásobník MPa 1,0 1,0 1,0 1,0 1,0 maximální pracovní tlak výměník MPa 1,6 1,6 1,6 1,6 1,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch spodní výměník m 2 1,0 1,2 1,4 1,8 2,0 objem spodní výměník l 7,0 8,4 9,8 12,6 14,0 výkon spodní výměník (70/10/45 C) kw , průtok l/h výkon spodní výměník (80/10/45 C) kw 32 38,4 44,8 57,6 64 průtok l/h povrch horní výměník m 2 0,7 0,7 1,1 1,1 1,1 objem horní výměník l 4,9 4,9 7,7 7,7 7,7 výkon horní výměník (70/10/45 C) kw ,4 26,4 26,4 průtok l/h výkon horní výměník (80/10/45 C) kw ,2 35,2 35,2 průtok l/h potřebný průtok topné vody m 3 /h 2,7 2,85 3,0 3,0 3,0 magneziová horní víko zátka 5/4 mm 38x400 38x400 38x400 38x400 38x600 anoda šroub M8 mm 38x200 38x200 38x200 38x400 38x200 h1 - vstup studené vody - Gw 1 mm h2 - výstup topné vody spodní výměník - Gw 1 mm h3 - jímka pro čidlo I Ø 3/8 mm h4 - cirkulace - Gw 3/4 mm h5 - vstup spodní výměník - Gw 1 mm h6 - výstup topné vody - Gw 1 mm h7 - jímka pro čidlo II Ø 3/8 mm h8 - vstup topné vody - Gw 1 mm h9 - výstup teplé vody - Gw 1 mm L - výška mm / / D - vnější průměr mm / / čistá hmotnost kg specifikace jedn. SGW(S)B Big Tower Biwal čistý objem 1 l ErP polyuretan - C C - Neodul - C C C maximální pracovní tlak zásobník MPa 1,0 1,0 1,0 maximální pracovní tlak výměník MPa 1,6 1,6 1,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch spodní výměník m 2 2,4 2,7 2,7 objem spodní výměník l 16,8 18,9 18,9 výkon spodní výměník (70/10/45 C) kw 57,6 64,8 64,8 průtok l/h výkon spodní výměník (80/10/45 C) kw 76,8 86,4 86,4 průtok l/h povrch horní výměník m 2 1,2 1,5 1,5 objem horní výměník l 8,4 10,5 10,5 výkon horní výměník(70/10/45 C) kw 28, průtok l/h výkon horní výměník (80/10/45 C) kw 38, průtok l/h potřebný průtok topné vody m 3 /h 4,0 4,5 4,5 magneziová horní víko zátka 2" mm 38x600 38x600 38x600 anoda šroub M8 mm 38x400 38x400 38x400 h1 - vstup studené vody - Gw 1 mm h2 - výstup topné vody spodní výměník - Gw 1 mm h3 - jímka pro čidlo I - Ø 3/8 mm h4 - cirkulace - Gw 3/4 mm h5 - vstup spodní výměník - Gw 1 mm h6 - výstup topné vody - Gw 1 mm h7 - jímka pro čidlo II - Ø 3/8 mm h8 - vstup topné vody - Gw 1 mm h9 - výstup teplé vody - Gw 1 mm L - výška mm 2050/ / d - průměr bez mm D - vnější průměr mm 855/ / sklopná výška mm čistá hmotnost kg rys. 27 rys. 28 schéma zásobníku SGW(S)B Tower Biwal mm termomanometr horní výměník Gw 6/4 pro elektrické spodní výměník vnitřní průměr 120 mm vnější průměr 180 mm nožičky schéma zásobníku SGW(S)B Tower Biwal mm termomanometr horní výměník Gw 6/4 pro elektrické spodní výměník vypouštění zásobníku vnitřní průměr 120 mm vnější průměr 180 mm nožičky schéma zásobníku SGW(S)B Tower Biwal rys. 29 horní řez termomanometr horní výměník Gw 6/4 pro elektrické spodní výměník vypouštění zásobníku vnitřní průměr 120 mm vnější průměr 180 mm 1 V souladu s nařízením Komise (EU) 812/2013, 814/ Není zahrnuto v základní ceně. 3 Neodul (snímatelná). rys

25 C dob 60 měsíců záruka fot. 37 SGW(S)B Tower Biwal SGW(S)B Tower Biwal dva spirální výměníky, polyuretan, krytí koženka, smalt EXTRA GLASS, Standardní barva dodávky koženky - šedá barva. Možnost objednání zásobníku SGW (S) B Tower Biwal s čistým objemem 300 l (dva spirální výměníky, polyuretan, krytí koženka, smalt EXTRA GLASS,, výška cca 1550 mm, vnitřní / vnější průměr 550/670 mm), obj. č N. SGW(S)B Tower Biwal (třída B) dva spirální výměníky, Neodul, krytí koženka, smalt EXTRA GLASS, SGW(S)B Big Tower Biwal dva spirální výměníky, polyuretan, krytí koženka, smalt EXTRA GLASS, dva spirální výměníky, Neodul, krytí koženka, smalt EXTRA GLASS, Zásobníky TUV pro ohřev z topných okruhů a solárních systémů. Pro výměníky SGW(S)B doporučujeme použit bezúdržbovou aktivní titanovou anodu s připojením k externímu zdroji napětí: - pro typy do 300 (malá titanová anoda) - příplatek. - pro typy (velká titanová anoda) - příplatek. - pro typy (velká duální titanová anoda) - příplatek. - pro typ 1500 (velká duální Maxi titanová anoda) - příplatek. Standardní barva dodávky koženky - šedá barva. Dostupné barvy a speciální vybavení - str. 42. Pro zásobníky značky Galmet doporučujeme používat izolované elektrické patrony s termostatem značky Galmet - str. 39. Pro dosažení nejvyššího výkonu pro ohřev TUV, doporučujeme instalaci elektrického kompletu skládajícího se ze dvou částí ( + řídící jednotka) do kontrolní příruby Ø 180 mm. Výjimku tvoří nádrže s kapacitou l, typ SG(S), SGW(S) Slim, SGW(S)B Slim. Smaltované nádrže je možné vyrobit až do objemu 3000 litrů (pouze na zvláštní objednávku). OHŘÍVAČE TEPLÉ VODY S 2 VÝMĚNÍKY Výhody zásobníku SGW(S)B Tower Biwal Zásobník TUV s dvěma výměníky (bivalentní) pro ohřev TUV prostřednictvím kotle na pevná paliva a solárním systémem. Spolupracuje s každým typem kotle: plyn, olej, uhlí, dřevo, pelety. Možnost montáže elektrického tělesa. Teploměr v základní výbavě. Kvalitní keramický smalt EXTRA GLASS. Ochranná. fot. 38 SGW(S)B Big Tower Biwal s izolací Neodul Podrobnosti v záručním listě. U zásobníků s izolací Neodul 1000 (pouze verze Slim a Multi-Inox), 1500 a 2000 se přepravuje v samostatném balení na paletě. V ostatních případech je namontována přímo na nádrži. Řádky označené v tabulce bílou jsou základní varianty, vždy drženy skladem. Řádky označené v tabulce šedou barvou jsou s prodlouženým časem dodání. 25

26 BIVALENTNÍ ZÁSOBNÍKY S DVĚMA VÝMĚNÍKY TYP SGW(S)B TOWER BIWAL SLIM OHŘÍVAČE TEPLÉ VODY S 2 VÝMĚNÍKY Technická data zásobníků SGW(S)B Tower Biwal Slim SGW(S)B Tower Biwal Slim specifikace jedn čistý objem 1 l ErP polyuretan - C C C maximální pracovní tlak zásobník MPa 1,0 1,0 1,0 maximální pracovní tlak výměník MPa 1,6 1,6 1,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch spodní výměník m² 0,8 1,0 1,4 objem spodní výměník l 5,6 7,0 9,8 výkon spodní výměník (70/10/45 C) kw 21,4 23,6 33,6 průtok l/h výkon spodní výměník (80/10/45 C) kw 29 31,5 44,8 průtok l/h povrch horní výměník m² 0,6 0,8 0,8 objem horní výměník l 4,2 5,6 5,6 výkon výměník (70/10/45 C) kw 14,2 21,5 21,5 průtok l/h výkon výměník (80/10/45 C) kw 18, průtok l/h magneziová horní víko zátka 5/4" mm 38x400 38x400 38x400 anoda šroub M8 mm 38x200 38x200 38x200 h1 - vstup studené vody - Gw 1" mm h2 - výstup spodní výměník - Gw 1" mm h3 - jímka na čidlo - Gw 1/2" 2) mm crk - cirkulace - Gw 3/4 mm h4 - vstup spodní výměník - Gw 1 mm h5 - výstup topné vody - Gw 1 mm h6 - jímka na čidlo - Gw 1/2 2) mm h7 - vstup topné vody - Gw 1" mm h8 - výstup teplé vody - Gw 1" mm L - výška mm D - vnější průměr mm čistá hmotnost kg specifikace jedn. SGW(S)B Tower Biwal Slim 800 SGW(S)B Tower Biwal Slim 1000 čistý objem 1 l ErP Neodul - C C maximální pracovní tlak zásobník MPa 1,0 1,0 maximální pracovní tlak výměník MPa 1,6 1,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch spodní výměník m 2 2,4 3,7 objem spodní výměník l 16,8 25,8 výkon spodní výměník (70/10/45 C) kw 44,5 60 průtok l/h výkon spodní výměník (80/10/45 C) kw průtok l/h tlaková ztráta mbar povrch horní výměník m 2 1,2 1,8 objem horní výměník l 8,4 12,6 výkon výměník (70/10/45 C) kw 24,5 39 průtok l/h výkon výměník (80/10/45 C) kw 32 51,8 průtok l/h tlaková ztráta mbar magneziová horní víko zátka 2" mm 38x600 38x600 anoda zátka 5/4" v dolní části mm 38x400 38x400 h1 - vstup studené vody - Gw 6/4 mm h2 - výstup spodní výměník - Gw 1 mm h3 - jímka na čidlo I - Gw 1/2 2) mm h4 - vstup spodní výměník - Gw 1 mm h5 - výstup topné vody - Gw 1 mm h6 - jímka na čidlo II - Gw 1/2 2) mm h7 - cirkulace - Gw 5/4 mm h8 - vstup topné vody - Gw 1 mm h9 - výstup teplé vody - Gw 6/4 mm L - výška mm d - průměr bez mm D - vnější průměr mm sklopná výška mm čistá hmotnost kg rys. 31 schéma zásobníku SGW(S)B Tower Biwal Slim 200 crk mm termomanometr horní výměník Gw 6/4 pro elektrické spodní výměník vnitřní průměr 120 mm vnější průměr 180 mm stavitelné nožičky schéma zásobníku SGW(S)B Tower Biwal Slim rys. 32 crk mm termomanometr horní výměník Gw 6/4 pro elektrické spodní výměník vnitřní průměr 120 mm vnější průměr 180 mm stavitelné nožičky schéma zásobníku SGW(S)B Tower Biwal Slim rys. 33 horní řez termomanometr horní výměník Gw 6/4 pro elektrické spodní výměník typ typ vnitřní průměr 205 mm vnější průměr 280 mm (možnost instalace měděného výměníku) 1 V souladu s nařízením Komise (EU) 812/2013, 814/ Není zahrnuto v základní ceně. 3 Snímací 80 mm, vnitřní průměr 790 mm. rys

27 C 60 měsíců záruka SGW(S)B Tower Biwal Slim dva spirální výměníky, polyuretan, krytí koženka, smalt EXTRA GLASS, dva spirální výměníky, Neodul, krytí koženka, smalt EXTRA GLASS, Výměníky měděné s cínováním pro zásobníky SGW(S) Tower Slim pro instalaci do zásobníků obj. č. popis kód EAN cena bez DPH cena s DPH ,0 m 2 (se smaltovanou přírubou Ø těsnění) ,8 m 2 (se smaltovanou přírubou Ø těsnění) ,3 m 2 (se smaltovanou přírubou Ø těsnění) Technická data i schémata měděných výměníků s cínováním - str. 36. Pro výměníky SGW(S)B Tower Biwal Slim doporučujeme použit bezúdržbovou aktivní titanovou anodu s připojením k externímu zdroji napětí: - pro typy do 300 (malá titanová anoda) - příplatek. - pro typy (velká duální titanová anoda) - příplatek. Standardní barva dodávky koženky - šedá barva. Dostupné barvy a speciální vybavení - str. 42. Pro zásobníky značky Galmet doporučujeme používat izolované elektrické patrony s termostatem značky Galmet - str. 39. Pro dosažení nejvyššího výkonu pro ohřev TUV, doporučujeme instalaci elektrického kompletu skládajícího se ze dvou částí ( + řídící jednotka) do kontrolní příruby Ø 180 mm. Výjimku tvoří nádrže s kapacitou l, typ SG(S), SGW(S) Slim, SGW(S)B Slim. OHŘÍVAČE TEPLÉ VODY S 2 VÝMĚNÍKY fot. 39 SGW(S)B Tower Biwal Slim Jímka na čidlo obj. č. popis kód EAN cena bez DPH cena s DPH M jímka na čidlo L mm 1/2" měděná C Nádrže Galmet jsou podrobeny náhodnému vytrvalostnímu testu hydraulického tlaku a zkouškou 1,5 násobkem pracovního tlaku (dle normy EN 12897:2007). Delší životnost smaltovaných zásobníků o objemu l (bez výměníku a s 1, 2, 3 výměníky) je možné zajistit díky použití DIELECTRIC PROTECTION proti korozi, připojené na vstup/výstup TUV a cirkulaci. fot. 40 SGW(S)B Tower Biwal Slim s izolací Neodul Podrobnosti v záručním listě. U zásobníků s izolací Neodul 1000 (pouze verze Slim a Multi-Inox), 1500 a 2000 se přepravuje v samostatném balení na paletě. V ostatních případech je namontována přímo na nádrži. Řádky označené v tabulce bílou jsou základní varianty, vždy drženy skladem. Řádky označené v tabulce šedou barvou jsou s prodlouženým časem dodání. 27

28 OHŘÍVAČE S VELKÝM VÝMĚNÍKEM PRO TEPELNÁ ČERPADLA ZÁSOBNÍKY PRO OHŘEV TUV S VELKOKAPACITNÍM VÝMĚNÍKEM PRO TEPELNÁ ČERPALDA TYP SGW(S) MAXI, SGW(S) MAXIMUS, SGW(S)B MAXI PLUS Technická data zásobníků SGW(S) Maxi / SGW(S) Maximus specifikace jedn. SGW(S) Maxi 250 SGW(S) Maxi / Maximus 300 SGW(S) Maxi 400 SGW(S) Maxi 500 SGW(S) Maxi 700 SGW(S) Maxi 1000 čistý objem 1 l ErP polyuretan - B B C C C C maximální pracovní tlak zásobník MPa 1,0 1,0 1,0 1,0 1,0 1,0 maximální pracovní tlak výměník MPa 1,6 1,6 1,6 1,6 1,6 1,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch výměník m 2 3,0 3,8 5,0 6,0 6,5 6,5 objem výměník l 20,9 26,5 34,9 41,9 45,4 45,4 výkon výměník (80/10/45 C) kw 71, výkon výměník (80/10/60 C) kw 61 77, průtok výměník (80/10/60 C) l/h výkon výměník (50/10/45 C) kw potřebný průtok topné vody m 3 /h 3,0 3,0 3,0 3,0 3,0 3,0 magneziová anoda horní víko zátka 3 mm 38x600 38x600 38x600 38x600 38x600 38x600 šroub M8 mm 38x200 38x200 38x200 38x400 38x400 38x400 h1 - vstup studené vody 4 mm h2 - výstup topné vody - Gw 5/4 mm h3 - jímka na čidlo Ø 3/8 mm crk - cirkulace 5 mm h4 - vstup topné vody - Gw 5/4 mm h5 - výstup teplé vody 4 mm L - výška mm D - vnější průměr mm sklopná výška mm výška 1550 rozměry zásobníku Maximus hloubka mm šířka 670 čistá hmotnost (s PUR izolací) kg schéma zásobníku SGW(S) Maxi / Maximus rys. 35 crk mm výstup TUV termomanometr výměník pro tepelné čerpadlo vnitřní průměr 120 mm vnější průměr 180 mm Gw 6/4 pro elektrické stavitelné nožičky (do 500 l) schéma zásobníku SGW(S) Maxi crk Gw 2 výstup TUV termomanometr Gw 6/4 pro elektrické výměník pro tepelné čerpadlo Technická data zásobníků SGW(S)B Maxi Plus (bivalentní) SGW(S)B Maxi Plus specifikace jedn čistý objem 1 l ErP polyuretan - B C C maximální pracovní tlak zásobník MPa 1,0 1,0 1,0 maximální pracovní tlak výměník MPa 1,6 1,6 1,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch výměník spodní solární / horní pro TČ m 2 1,0 / 2,2 1,5 / 3,8 1,8 / 4,8 objem výměník spodní solární / horní pro TČ l 7,0 / 15,4 10,5 / 26,5 12,6 / 33,5 výkon spodní výměník (80/10/45 C) kw výkon horní výměník (50/10/45 C) kw 22,5 28,5 35 potřebný průtok topné vody pro horní výměník m 3 /h 1,6 / 1,6 1,9 / 1,9 1,9 / 1,9 tlaková ztráta výměníků spodní / horní mbar 40 / / / 90 magneziová anoda horní víko zátka 5/4" mm 38x600 38x600 38x600 šroub M8 mm 38x200 38x200 38x400 h1 - vstup studené vody - Gw 1 mm h2 - výstup spodní výměník - Gw 5/4 mm h3 - jímka pro čidlo I Ø 3/8 mm h4 - vstup spodní výměník - Gw 5/4 mm h5 - výstup topné vody - Gw 5/4 mm h6 - jímka pro čidlo II Ø 3/8 mm h7 - cirkulace - Gw 3/4 mm h8 - vstup topné vody - Gw 5/4 mm h9 - výstup teplé vody - Gw 1 mm L - výška mm D - vnější průměr mm čistá hmotnost kg rys. 36 rys. 37 vnitřní průměr 120 mm vnější průměr 180 mm schéma zásobníku SGW(S)B Maxi Plus mm horní řez termomanometr výměník pro tepelné čerpadlo výměník pro solární systém vnitřní průměr 120 mm vnější průměr 180 mm Gw 6/4 pro elektrické stavitelné nožičky 1 V souladu s nařízením Komise (EU) 812/2013, 814/ Není zahrnuto v základní ceně. 3 Do typu 500 od zátka magneziové anody 5/4" a od typu 500 výše zátka 2". 4 Pro nádrž typ GW 1", pro typ Gw 6/4". 5 Pro nádrž typ GW 3/4", pro typ Gw 5/4". rys

29 dob dob fot. 41 SGW(S) Maxi 60 měsíců záruka fot. 42 SGW(S) Maximus SGW(S) Maxi s velkokapacitním spirálním výměníkem, polyuretan, krytí koženka, smalt EXTRA GLASS, Standardní barva dodávky koženky - šedá barva. Pro výměníky SGW(S) Maxi doporučujeme použit bezúdržbovou aktivní titanovou anodu s připojením k externímu zdroji napětí: - pro typy do 250 (malá titanová anoda) - příplatek. - pro typy (velká titanová anoda) - příplatek. - pro typy (velká duální titanová anoda) - příplatek. SGW(S) Maximus (doporučený pro tepelné čerpadlo Maxima) SGW(S)B Maxi Plus s velkokapacitním spirálním výměníkem, polyuretan, krytí koženka, elektrické, smalt EXTRA GLASS, titanová anoda dva velkokapacitní spirální výměníky, polyuretan, krytí koženka, smalt EXTRA GLASS, Zásobníky TUV pro ohřev z topných okruhů a solárních systémů. Standardní barva dodávky koženky - šedá barva. Pro výměníky SGW(S)B Maxi Plus doporučujeme použit bezúdržbovou aktivní titanovou anodu s připojením k externímu zdroji napětí: - pro typy do 300 (malá titanová anoda) - příplatek. - pro typy (velká titanová anoda) - příplatek. Elektrická topná tělesa s termostatem pro montáž do zásobníku obj. č. popis kód EAN cena bez DPH cena s DPH Elektrické těleso GE s termostatem 2 kw 230 V - K6/4 (I) Elektrické těleso GE s termostatem 3 kw 230 V - K6/4 (I) Elektrické těleso GE s termostatem 4,5 kw 400 V - K6/ Elektrické těleso GE s termostatem 6 kw 400 V - K6/ Elektrické těleso GE s termostatem 9 kw 400 V - K6/ Elektrické těleso GE s termostatem 12 kw 400 V - K6/ Elektrické těleso GE s termostatem 4,5 kw 400 V - K6/4 Elektronik Elektrické těleso GE s termostatem 6 kw 400 V - K6/4 Elektronik Pro zásobníky značky Galmet doporučujeme používat izolované elektrické patrony s termostatem značky Galmet. OHŘÍVAČE S VELKÝM VÝMĚNÍKEM PRO TEPELNÁ ČERPADLA fot. 43 SGW(S)B Maxi Plus fot. 44 Velkokapacitní dvojitý výměník Velkokapacitní výměník je dvojitý výměník, složený ze dvou výměníků o různých průměrech vinutí. Vnitřní a vnější část výměníku je spojena na svých koncích (viz. obrázek). fot. 45 Elektrická topná tělesa Podrobnosti v záručním listě. Řádky označené v tabulce bílou jsou základní varianty, vždy drženy skladem. Řádky označené v tabulce šedou barvou jsou s prodlouženým časem dodání. 29

30 ZÁSOBNÍKY TUV S DVĚMA A TŘEMI VÝMĚNÍKY TYP SGW(S)B TOWER BIWAL MAX, SGW(S)M TOWER MULTI OHŘÍVAČE STACIONÁRNÍ S 2 VÝMĚNÍKY V DOLNÍ ČÁSTI NÁDRŽE I 3 VÝMĚNÍKY Technická data zásobníků SGW(S)B Tower Biwal Max s dvěma výměníky v dolní části nádrže SGW(S)B Tower Biwal Max specifikace jedn čistý objem 1 l ErP polyuretan - B B C C maximální pracovní tlak zásobník MPa 1,0 1,0 1,0 1,0 maximální pracovní tlak výměník MPa 1,6 1,6 1,6 1,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch spodní výměník m 2 1,0 1,0 1,8 2,0 objem spodní výměník l 7,0 7,0 12,6 14,0 výkon spodní výměník (70/10/45 C) kw průtok l/h výkon spodní výměník (80/10/45 C) kw ,6 64 průtok l/h povrch výměník spodní II (topný) m 2 1,0 1,0 1,0 1,0 objem výměník spodní II (topný) l 7,0 7,0 7,0 7,0 výkon spodní II výměník (70/10/45 C) kw průtok l/h výkon spodní II výměník (80/10/45 C) kw průtok l/h potřebný průtok topné vody m 3 /h 2,7 2,7 3,0 3,0 magneziová horní víko zátka 5/4" 3 mm 38x400 38x400 38x400 38x600 anoda šroub M8 mm 38x200 38x200 38x400 38x200 h1 - vstup studené vody - Gw 1 mm h2 - výstup topné vody spodní výměník I - Gw 1 mm h3 - výstup topné vody spodní výměník II - Gw 1 mm h4 - jímka pro čidlo I Ø 3/8 mm h5 - jímka pro čidlo II Ø 3/8 mm h6 - vstup topné vody spodní výměník II - Gw 1 mm 580 (cirkulace) h7 - vstup topné vody spodní výměník I - Gw 1 mm 660 (h6) h8 - cirkulace - Gw 3/4 mm 750 (h7) h9 - výstup teplé vody - Gw 1 mm L - výška mm D - vnější průměr mm čistá hmotnost (s PUR izolací) kg Technická data zásobníků SGW(S)M Tower Multi s třemi výměníky SGW(S)M Tower Multi specifikace jedn čistý objem 1 l ErP polyuretan - B C C maximální pracovní tlak MPa 1,0 1,0 1,0 maximální pracovní tlak výměník MPa 1,6 1,6 1,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch výměník spodní I (solární) m 2 1,0 1,8 2,0 objem výměník spodní I (solární) l 7,0 12,6 14,0 výkon spodní I výměník (70/10/45 C) kw průtok l/h výkon spodní I výměník (80/10/45 C) kw 32 57,6 64 průtok l/h povrch výměník spodní II (topný) m 2 1,0 1,0 1,0 objem výměník spodní II (topný) l 7,0 7,0 7,0 výkon spodní II výměník (70/10/45 C) kw průtok l/h výkon spodní II výměník (80/10/45 C) kw průtok l/h povrch výměník horní III (topný) m 2 0,7 1,1 1,1 objem výměník horní III (topný) l 4,9 7,7 7,7 výkon horní III výměník (70/10/45 C) kw 17 26,4 26,4 průtok l/h výkon horní III výměník (80/10/45 C) kw průtok l/h potřebný průtok topné vody pro horní výměník m 3 /h 2,7 3,0 3,0 magneziová horní víko zátka 5/4" 3 mm 38x400 38x400 38x600 anoda šroub M8 mm 38x200 38x400 38x200 h1 - vstup studené vody - Gw 1 mm h2 - výstup topné vody spodní výměník I - Gw 1 mm h3 - výstup topné vody spodní výměník II - Gw 1 mm h4 - jímka pro čidlo I Ø 3/8 mm h5 - jímka pro čidlo II Ø 3/8 mm h6 - vstup topné vody spodní výměník II - Gw 1 mm h7 - vstup topné vody spodní výměník I - Gw 1 mm h8 - výstup topné vody spodní výměník III - Gw 1 mm h9 - jímka pro čidlo III Ø 3/8 mm h10 - cirkulace - Gw 3/4 mm h11 - vstup topné vody spodní výměník III - Gw 1 mm h12 - výstup teplé vody - Gw 1 mm L - výška mm D - vnější průměr mm čistá hmotnost (s PUR izolací) kg rys. 39 schéma zásobníku SGW(S)B Tower Biwal Max 200 Gw 5/ mm Gw 2 teploměr výměník I solární výměník II topný pojišťovací ventil vnitřní průměr 120 mm vnější průměr 180 mm nožičky schéma zásobníku SGW(S)B Tower Biwal Max rys. 40 rys mm termomanometr Gw 6/4 pro elektrické výměník I solární výměník II topný vnitřní průměr 120 mm vnější průměr 180 mm stavitelné nožičky schéma zásobníku SGW(S)M Tower Multi mm horní řez termomanometr výměník III horní Gw 6/4 pro elektrické výměník I solární výměník II topný vnitřní průměr 120 mm vnější průměr 180 mm stavitelné nožičky 1 V souladu s nařízením Komise (EU) 812/2013, 814/ Není zahrnuto v základní ceně. 3 Od zátka magneziové anody 5/4. rys

31 dob fot. 46 SGW(S)B Tower Biwal Max s dvěma výměníky v dolní části nádrže dob 60 měsíců záruka SGW(S)B Tower Biwal Max dva spirální výměníky v dolní části nádrže, polyuretan, krytí koženka, smalt EXTRA GLASS, Standardní barva dodávky koženky - šedá barva. Pro výměníky SGW(S)B doporučujeme použit bezúdržbovou aktivní titanovou anodu s připojením k externímu zdroji napětí: - pro typy do 300 (malá titanová anoda) - příplatek. - pro typy (velká titanová anoda) - příplatek. SGW(S)M Tower Multi tři spirální výměníky, polyuretan, krytí koženka, smalt EXTRA GLASS, Standardní barva dodávky koženky - šedá barva. Elektrická topná tělesa s termostatem pro montáž do zásobníku obj. č. popis kód EAN cena bez DPH cena s DPH Elektrické těleso GE s termostatem 2 kw 230 V - K6/4 (I) Elektrické těleso GE s termostatem 3 kw 230 V - K6/4 (I) Elektrické těleso GE s termostatem 4,5 kw 400 V - K6/ Elektrické těleso GE s termostatem 6 kw 400 V - K6/ Elektrické těleso GE s termostatem 9 kw 400 V - K6/ Elektrické těleso GE s termostatem 12 kw 400 V - K6/ Elektrické těleso GE s termostatem 4,5 kw 400 V - K6/4 Elektronik Elektrické těleso GE s termostatem 6 kw 400 V - K6/4 Elektronik krycí příruba Ø 180 mm s 6/4" pouzdrem - ocel Pro zásobníky značky Galmet doporučujeme používat izolované elektrické patrony s termostatem značky Galmet. Pro dosažení nejvyššího výkonu pro ohřev TUV, doporučujeme instalaci elektrického kompletu skládajícího se ze dvou částí ( + řídící jednotka) do kontrolní příruby Ø 180 mm. Výjimku tvoří nádrže s kapacitou l, typ SG(S), SGW(S) Slim, SGW(S)B Slim. Delší životnost smaltovaných zásobníků o objemu l (bez výměníku a s 1, 2, 3 výměníky) je možné zajistit díky použití DIELECTRIC PROTECTION proti korozi, připojené na vstup/výstup TUV a cirkulaci. OHŘÍVAČE STACIONÁRNÍ S 2 VÝMĚNÍKY V DOLNÍ ČÁSTI NÁDRŽE I 3 VÝMĚNÍKY fot. 47 SGW(S)M Tower Multi s třemi výměníky S Multivalentní nádrží (se třemi výměníky) má uživatel k dispozici plochu výměníků pro externí zdroje až 4,1 m 2! Podrobnosti v záručním listě. Řádky označené v tabulce bílou jsou základní varianty, vždy drženy skladem. Řádky označené v tabulce šedou barvou jsou s prodlouženým časem dodání. 31

32 KOMBINOVANÉ ZÁSOBNÍKY (NÁDRŽ V NÁDRŽI) TYP SG(K) KUMULO KOMBINOVANÉ AKUMULAČNÍ ZÁSOBNÍKY S VHOŘENÝM OHŘÍVAČEM Technická data zásobníků SG(K) Kumulo s jedním, dvěma výměníky specifikace jedn. 300/80 380/ / / / /200 objem akumulační nádrže l objem zásobníku TUV l ErP polyuretan - B B C C C C maximální pracovní tlak akumulační nádrže / zásobníku TUV MPa 0,3 / 0,6 0,3 / 0,6 0,3 / 0,6 0,3 / 0,6 0,3 / 0,6 0,3 / 0,6 maximální pracovní tlak výměník MPa 0,6 0,6 0,6 0,6 0,6 0,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch spodního výměníku m 2 1,6 2,1 2,1 2,1 2,4 2,4 objem spodního výměníku l 11,2 14,7 14,7 14,7 16,8 16,8 povrch horního výměníku m 2 0,8 0,8 1,0 1,0 1,0 1,0 objem horního výměníku l 3,5 3,5 7,0 7,0 7,0 7,0 magneziová anoda zátka 5/4" mm 38x400 38x400 38x400 38x400 38x400 38x400 h1 - vypouštění - Gw 1 mm h2 - připojení topné vody - Gw 5/4 mm h3 - výstup topné vody spodní výměník - Gw 1 mm h4 - jímka na čidlo I - Gw 3/4 mm h5 - připojení topné vody - Gw 5/4 mm h6 - vstup topné vody spodní výměník - Gw 1 mm h7 - připojení topné vody - Gw 5/4 mm h8 - připojení topné vody - Gw 5/4 mm h9 - jímka na čidlo II - Gw 3/4 mm h10 - připojení topné vody - Gw 5/4 mm h11 - připojení topné vody - Gw 5/4 mm L - výška mm d - průměr bez mm D - vnější průměr s tvrdou PUR izolací 70 mm mm sklopná výška mm čistá váha (s PUR a 1 výměníkem) kg Technická data zásobníků SG(K) Kumulo bez výměníku specifikace jedn. 300/80 380/ / / / /200 objem akumulační nádrže l objem zásobníku TUV l rys. 43 schéma SG(K) Kumulo s jedním výměníkem v akumulační části nádoby odvzdušnění Gw 1/2 jímka pro čidlo výměník (solární) Gw 6/4 pro elektrické vypouštění Gw 1 Schéma SG(K) Kumulo s jedním výměníkem v zásobníku TUV odvzdušnění Gw 1/2 jímka pro čidlo výměník ve vnořeném zásobníku TUV 3 Gw 6/4 pro elektrické vypouštění Gw 1 ErP polyuretan - B B C C C C maximální pracovní tlak akumulační nádrže / zásobníku TUV magneziová anoda MPa 0,3 / 0,6 0,3 / 0,6 0,3 / 0,6 0,3 / 0,6 0,3 / 0,6 0,3 / 0,6 zátka 5/4" mm 38x400 38x400 38x400 38x400 38x400 38x400 h1 - vypouštění - Gw 1 mm h2 - připojení topné vody - Gw 5/4 mm h3 - připojení topné vody - Gw 5/4 mm h4 - jímka na čidlo I - Gw 3/4 mm h5 - připojení topné vody - Gw 5/4 mm h6 - připojení topné vody - Gw 5/4 mm h7 - připojení topné vody - Gw 5/4 mm h8 - připojení topné vody - Gw 5/4 mm h9 - jímka na čidlo II - Gw 3/4 mm h10 - připojení topné vody - Gw 5/4 mm h11 - připojení topné vody - Gw 5/4 mm h12 - jímka na čidlo III - Gw 3/4 mm L - výška mm d - průměr bez mm D - průměr s tvrdou PUR izolací 70 mm mm sklopná výška mm rys cirkulace Gz 3/4 výstup TUV Gz 3/4 5 Schéma SG(K) Kumulo s dvěma výměníky vstup TUV Gz 3/4 5 výměník výstup Gz 3/ výměník vstup Gz 3/4 odvzdušnění Gz 1/2 jímka pro čidlo vstup Gz 3/4 5 výstup Gz 3/4 5 plynový kotel pojistný ventil 2 odvzdušnění Gw 1/2 jímka na čidlo topný okruh kotel, krb, tepelné čerpadlo solární systém vypouštění Gw 1 2 Není zahrnuto v základní ceně. 3 Možná varianta zásobníku s jedním výměníkem ve vnitřním zásobníku. 5 V nádrží s dvěma výměníky o objemu 500/160 a výše - průměr 1". rys. 45 Gw 6/4 pro elektrické 32

33 dob 60 měsíců záruka fot. 48 SG(K) Kumulo s dvěma výměníky SG(K) Kumulo / / /160 spirální výměník v akumulační části zásobníku, polyuretan, krytí koženka, smalt EXTRA /200 GLASS, / / / / /160 spirální výměník v zásobníku pro ohřev TUV, polyuretan, krytí koženka, smalt EXTRA /200 GLASS, / / / / /160 dva spirální výměníky, polyuretan, krytí koženka, smalt EXTRA GLASS, / / / / / /160 bez výměníku, polyuretan, krytí koženka, /200 smalt EXTRA GLASS, / / Do všech zásobníku SG(K) Kumulo doporučujeme použít bezúdržbovou aktivní titanovou anodu připojenou k externímu zdroji napětí (příplatek). Výhody nádrží SG(K) Kumulo Umožňuje připojení několika zdrojů tepla (bojler, krb, solární kolektor, tepelné čerpadlo). Dostupné varianty zásobníku: bez výměníku, s jedním výměníkem v akumulační části nádrže, s jedním výměníkem v zásobníku TUV, nebo se dvěma spirálnímy výměníky (např. Pro solární systém a jiný topný zdroj). Akumulační část nesmaltovaná, vnitřní zásobník pro TUV smaltovaný keramickým smaltem EXTRA GLASS nejvyšší kvality. Možnost montáže elektrického tělesa. Ochranná. Jímka na čidlo obj. č. popis kód EAN cena bez DPH cena s DPH M jímka na čidlo L mm 3/4" měděná KOMBINOVANÉ AKUMULAČNÍ ZÁSOBNÍKY S VHOŘENÝM OHŘÍVAČEM dob Při instalaci kombinovaného zásobníku Kumulo ušetříte min cm 2 ve svém kotelně. fot. 49 SG(K) Kumulo bez výměníku Podrobnosti v záručním listě. Řádky označené v tabulce bílou jsou základní varianty, vždy drženy skladem. Řádky označené v tabulce šedou barvou jsou s prodlouženým časem dodání. 33

34 AKUMULAČNÍ NÁDRŽE S PRŮTOČNÝM OHŘEVEM TUV TYP MULTI-INOX AKUMULAČNÍ ZÁSOBNÍKY S PRŮTOČNÝM OHŘEVE TUV Technická data zásobníků Multi-Inox specifikace jedn. Multi-Inox 450 Multi-Inox 600 Multi-Inox 800 Multi-Inox 1000 Multi-Inox 1500 Multi-Inox 2000 čistý objem 1 l ErP polyuretan - C Neodul - - C C C C C maximální pracovní tlak zásobníku MPa 0,3 0,3 0,3 0,3 0,3 0,3 maximální pracovní teplota topné vody C maximální prac. teplota výměníku I (dolní solární) / II ( horní topný) C povrch výměníku I / II m 2-1,4/1,4 1,8/1,8 1,8/1,8 3,0/2,4 4,5/3,0 objem výměníku I / II l - 9,8/9,8 12,6/12,6 12,6/12,6 20,9/16,8 33,5/20,9 maximální pracovní tlak výměník II MPa - 1,6 1,6 1,6 1,6 1,6 maximální pracovní tkal výměníku I MPa - 1,6 1,6 1,6 1,6 1,6 maximální pracovní tlak výměníku pro TUV SPIRAFLEX MPa 0.6 0,6 0,6 0,6 0,6 0,6 maximální pracovní teplta výměníku pro TUV SPIRAFLEX C povrch výměníku SPIRAFLEX m 2 4,7 5,65 5,65 6,95 6,95 8,00 objem výměníku SPIRAFLEX l 32, průtok výměníku TUV SPIRAFLEX 45 C l/min kapacita průtoku 65 C (stála teplota topné vody v zásobníku) pro teplotu TUV 45 C l výkon výměník SPIRAFLEX (teplota vody 65 C) kw 50 61,5 61, L- výška mm d - průměr bez mm D - průměr s mm h1 - připojení topné vody - Gw 6/4 mm h2 - vstup studené vody (TUV) - Gw 5/4 mm h3 - výstup topné vody - Gw 6/4 mm h4 - výstup z výměníku - Gw 1 mm h5 - otvor pro jímku na čidlo/ termomanometr - Gw 1/2 mm h6 - výstup topné vody - Gw 6/4 mm h7 - otvor pro jímku na čidlo/ termomanometr - Gw 1/2 mm h8 - vstup výměník - Gw 1 mm h9 - výstup topné vody - Gw 6/4 mm h10 - otvor pro jímku na čidlo/ termomanometr - Gw 1/2 mm h11 - výstup topné vody - Gw 6/4 mm h12 - výstup topné vody - Gw 6/4 mm h13 - výstup z výměníku - Gw 1 mm h14 - otvor pro jímku na čidlo/ termomanometr - Gw 1/2 mm h15 - výstup topné vody - Gw 6/4 mm h16 - otvor pro jímku na čidlo/ termomanometr - Gw 1/2 mm h17 - vstup výměník - Gw 1 mm h18 - výstup topné vody - Gw 6/4 mm h19 - výstup TUV - Gw 5/4 mm sklopná výška mm váha (bez ) kg schéma zásobníku Multi-Inox bez ocelových výměníků schéma zásobníku Multi-Inox s jedním ocelovým výměníkem schéma zásobníku Multi-Inox s dvěma výměníky odvzdušnění Gw 1/2 odvzdušnění Gw 1/2 odvzdušnění Gw 1/ výměník SPIRAFLEX pro TUV výměník SPIRAFLEX pro TUV výměník SPIRAFLEX pro TUV Gw 6/4 pro elektrické Gw 6/4 pro elektrické Gw 6/4 pro elektrické výměník SPIRAFLEX pro TUV topný výměník (solární) topný výměník (solární) pojišťovací ventil 2 pojišťovací ventil 2 vypouštění Gw 1 vypouštění Gw 1 vypouštění Gw 1 rys V souladu s nařízením Komise (EU) 812/2013, 814/ Není zahrnuto v základní ceně. rys. 47 rys

35 C 60 měsíců záruka fot. 50 Multi-Inox s izolací Neodul Multi-Inox nerezový spirální výměník pro TUV, polyuretan, krytí koženka, nesmaltovaný nerezový spirální výměník pro TUV, Neodul, krytí koženka, nesmaltovaný nerezový spirální výměník pro TUV, jeden ocelový výměník, Neodul, krytí koženka, nesmaltovaný nerezový spirální výměník pro TUV, dva ocelové výměníky, Neodul, krytí koženka, nesmaltovaný Použití a výhody zásobníku Multi-Inox Akumulační nádrže s dokonalým vrstvením pro kotle na dřevo, pelety, plynové a olejové kotle a systémy určené k akumulaci a zpětnému získávání tepla. Nerezový žebrovaný výměník SPIRAFLEX zaručuje hygienickou přípravu teplé užitkové vody Nízkou teplotou ve spodní části akumulace je možné získat maximální potenciál pro solární systém a tím zefektivnit využití energie ze slunečního záření. To se týká hlavně přechodného období, stejně jako slunečných dnů během zimy, kdy může solární systém úspěšně doplňovat činnost kotle, nebo jej zcela nahradit. Nízká teplota vratné vody je zvláště vhodná pro kondenzační kotle, umožňuje maximální využití výhřevnosti zdroje. Nerezový žebrovaný výměník (materiál AISI 316L) se čistí sám pouze tlakem vody. Proudění vody uvnitř výměníku zabraňuje usazování vodního kamene na povrchu výměníku. Výměník SPIRAFLEX je zárukou na horké, tekoucí vody bez bakterií legionella. Velká plocha výměníku v horní části zajišťuje vysoký výkon pro TUV. Výměník v spodní části nádrže je navržen pro předehřev studené vody v nádrži Nádrže s kapacitou litrů mohou být vybaveny jedním, nebo dvěma výměníky z oceli P235GH: spodní (solární) - maximální potenciál solárních kolektorů / horní - pro rychlí ohřev TUV např. prostřednictvím kotle Nádrže jsou izolovány snímatelnou izolací Neodul ( zásobník typ 450 izolován tvrdou polyuretanovou pěnou). AKUMULAČNÍ ZÁSOBNÍKY S PRŮTOČNÝM OHŘEVE TUV Výměník z nerezové oceli má samočistící funkci tlakem vody. Vodní proudění a teplota zabraňují usazování a tvorbě vodního kamene. C fot. 51 Multi-Inox s jedním, dvěma výměníky, nebo bez výměníku Podrobnosti v záručním listě. U zásobníků s izolací Neodul 1000 (pouze verze Slim a Multi-Inox), 1500 a 2000 se přepravuje v samostatném balení na paletě. V ostatních případech je namontována přímo na nádrži. Řádky označené v tabulce bílou jsou základní varianty, vždy drženy skladem. Řádky označené v tabulce šedou barvou jsou s prodlouženým časem dodání. 35

36 AKUMULAČNÍ ZÁSOBNÍKY NESMALTOVANÉ BEZ VÝMĚNÍKU AKUMULAČNÍ NÁDRŽE NESMALTOVANÉ - TYP SG(B) Technická data zásobníků SG(B) specifikace jedn. SG(B) 200 SG(B) 300 SG(B) 400 SG(B) 500 SG(B) 800 SG(B) 1000 SG(B) 1500 SG(B) 2000 SG(B) 3000 SG(B) 4000 SG(B) 5000 čistý objem 1 l ErP polyuretan - B B C C Neodul C C C C maximální pracovní tlak zásobník MPa 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 maximální pracovní teplota zásobník C h1 - připojení topné vody - Gw 6/4 mm h2 - připojení topné vody - Gw 6/4 mm h3 - připojení topné vody - Gw 6/4 mm h4 - připojení termomanometr / čidlo - Gw 1/2 mm h5 - připojení topné vody - Gw 6/4 mm h6 - připojení topné vody - Gw 6/4 mm h7 3 mm h8 - připojení termomanometr / čidlo - Gw 1/2 mm h9 - připojení topné vody - Gw 6/4 mm h10 - připojení topné vody - Gw 6/4 mm h11 - připojení termomanometr / čidlo - Gw 1/2 mm L - výška mm d - průměr bez mm D - vnější průměr mm sklopná výška mm váha (bez, bez výměníku) kg Výstupy z nádrže jsou umítěny 45 vpravo a vlevo od přední strany nádrže. Nádrže s kapacitou l jsou vybaveny nastavitelnými nožičkami, tanky s kapacitou l jsou postaveny na kruhovém límci. schéma zásobníku SG(B) 200 schéma zásobníku SG(B) schéma zásobníku SG(B) vnitřní průměr 205 mm vnější průměr 280 mm vnitřní průměr 205 mm vnější průměr 280 mm rys mm vypouštění Gw 1 pojišťovací ventil 2 nastavitelné nožičky rys mm vypouštění Gw 1 pojišťovací ventil 2 nastavitelné nožičky (do 500 l) rys. 51 vypouštění Gw 5/4 VÝMĚNÍKY MĚDĚNÉ S CÍNOVÁNÍM DO AKUMULAČNÍCH NÁDRŽÍ VÝMĚNÍKY MĚDĚNÉ S CÍNOVÁNÍM Technická data výměníků měděných s cínováním povrch výměník jedn. délka L [mm] průměr d Ø [mm] připojení rozteč R [mm] výkon výměník (90/10/45 C) [kw] průtokový odpor [bar] 1,0 m /4 70 5,4 0,25 (0,5 m 3 /h) 1,8 m / ,6 0,23 (1,5 m 3 /h) 2,3 m / ,2 0,30 (1,5 m 3 /h) 3,6 m ,5 0,30 (3,5 m 3 /h) 4,5 m ,53 (3,5 m 3 /h) Vypouštění od 2000 l 5/4". 1 V souladu s nařízením Komise (EU) 812/2013, 814/ Není zahrnuto v základní ceně. 3 Pro typ 200 připojení čidla/termotatu Gw 1/2", pro větší objemy připojení topné vody Gw 6/4". rys. 52 instalační schéma výměníku na přírubu měděný výměník plastové pouzdro () víko příruby okroužek mosazné pouzdro matice 36

37 dob 60 měsíců záruka fot. 52 SG(B) 300 bez nebo s izolací Neodul SG(B) bez výměníku, bez, nesmaltovaný bez výměníku, polyuretan, krytí koženka, nesmaltovaný bez výměníku, Neodul, krytí koženka, nesmaltovaný bez výměníku, polyuretan, krytí koženka, nesmaltovaný Akumulační nádrže je možné vyrobit až do objemu litrů (pouze na zvláštní objednávku). Možnost objednání akumulační nádrže s čistým objemem 1000 l (bez výměníku, Neodul krytá koženkou, nesmaltovaný, výška cca 2300 mm, vnější / vnější průměr 990/790 mm), obj. č: N. Použítí a výhody nádrže SG(B) Akumulační nádrž pro demineralizovanou kotlovou vodu, nebo směsy glykolu. Možnost napájení z několika nezávislých topných zdrojů (např. kotlem, tepelným čerpadlem, krbem). Akumulační nádrže jsou izolovány: - tvrdá polyuretanová pěna (typ ) nebo - snímatelná Neodul (typ ) nebo - měkká, oddělitelná polyuretanová pěna (typ ) nebo - nádrže bez, pouse s ochranným nátěrem (základní verze). Atypické akumulační nádrže vyráběné na zakázku je nutné vždy dohodnut předem s technickým oddělením pro individuální nacenění (změna objemu, počet a umístění připojení, průměry nádrží, apod. Maximální pracovní tlak nádrže - 0,3 MPa (0,6 MPa pouze na zvláštní objednávku). Všechny vývody jsou uspořádány v přední části nádrže. AKUMULAČNÍ ZÁSOBNÍKY NESMALTOVANÉ BEZ VÝMĚNÍKU Výměníky měděné s cínováním do akumulačních nádrží o objemu pro vlastní montáž obj. č. popis kód EAN cena bez DPH cena s DPH ,0 m 2 (s lakovaným krytem Ø těsnění) ,8 m 2 (s lakovaným krytem Ø těsnění) ,3 m 2 (s lakovaným krytem Ø těsnění) ,6 m 2 (s lakovaným krytem Ø těsnění) ,5 m 2 (s lakovaným krytem Ø těsnění) fot. 53 výměník měděný s cínováním S cílem poskytnout zákazníkům přístup ke kompletní sortiment doplňků a náhradních dílů byl zahájen internetový obchod s částmi. Okamžitá expedice. Otevřeno 24 hodin / 7 dní v týdnu. Více na stránkách: Podrobnosti v záručním listě. U zásobníků s izolací Neodul 1000 (pouze verze Slim a Multi-Inox), 1500 a 2000 se přepravuje v samostatném balení na paletě. V ostatních případech je namontována přímo na nádrži. Řádky označené v tabulce bílou jsou základní varianty, vždy drženy skladem. Řádky označené v tabulce šedou barvou jsou s prodlouženým časem dodání. 37

38 AKUMULAČNÍ ZÁSOBNÍKY NESMALTOVANÉ S JEDNÍM VÝMĚNÍKEM - TYP SG(B) AKUMULAČNÍ ZÁSOBNÍKY NESMALTOVANÉ BEZ VÝMĚNÍKU Technická data zásobníků SG(B) s jedním výměníkem specifikace jedn. SG(B) 200 SG(B) 300 SG(B) 400 SG(B) 500 SG(B) 800 SG(B) 1000 SG(B) 1500 SG(B) 2000 čistý objem 1 l ErP polyuretan - B B C C Neodul C C C C maximální pracovní tlak zásobník MPa 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 maximální pracovní tlak výměník MPa 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch výměník m 2 1,4 1,4 1,8 2,5 3 3,5 4 4,5 objem výměník l 9,8 9,8 12,6 17,5 20,9 24,4 28,0 31,5 h1 - připojení topné vody - Gw 6/4 mm h2 - výstup výměník - Gw 1 mm h3 - připojení topné vody - Gw 6/4 mm h4 - připojení topné vody - Gw 6/4 mm h5 - připojení termomanometr / čidlo - Gw 1/2 mm h6 - připojení topné vody - Gw 6/4 mm h7 - připojení topné vody - Gw 6/4 mm h8 - vstup topné vody spodní výměník - Gw 1 mm h9 10) mm h10 - připojení termomanometr / čidlo - Gw 1/2 mm h11 - připojení topné vody - Gw 6/4 mm h12 - připojení topné vody - Gw 6/4 mm h13 - připojení termomanometr / čidlo - Gw 1/2 mm L - výška mm d - průměr bez mm D - vnější průměr mm sklopná výška mm váha (bez, s výměníkem) kg Technická data zásobníků SG(B) s jedním výměníkem specifikace jedn. SG(B) 400 SG(B) 500 SG(B) 800 SG(B) 1000 SG(B) 1500 SG(B) 2000 čistý objem 1 l ErP polyuretan - C C Neodul C C C C maximální pracovní tlak zásobník MPa 0,3 0,3 0,3 0,3 0,3 0,3 maximální pracovní tlak výměník MPa 0,6 0,6 0,6 0,6 0,6 0,6 maximální pracovní teplota zásobník C maximální pracovní teplota výměník C povrch spodní výměník m 2 1,8 2,5 3,0 3,5 4,0 4,5 objem spodní výměník l 12,6 17,5 20,9 24,4 28,0 31,5 povrch horní výměník m 2 1,4 1,4 1,8 2,1 2,5 2,7 objem horní výměník l 9,8 9,8 12,6 14,7 17,5 18,9 h1 - připojení topné vody - Gw 6/4 mm h2 - výstup výměník - Gw 1 mm h3 - připojení topné vody - Gw 6/4 mm h4 - připojení topné vody - Gw 6/4 mm h5 - připojení termomanometr / čidlo - Gw 1/2 mm h6 - připojení topné vody - Gw 6/4 mm h7 - připojení topné vody - Gw 6/4 mm h8 - vstup spodní výměník - Gw 1 mm h9 - výstup horní výměník - Gw 1 mm h10 - připojení topné vody - Gw 6/4 mm h11 - připojení termomanometr / čidlo - Gw 1/2 mm h12 - připojení topné vody - Gw 6/4 mm h13 - připojení termomanometr / čidlo - Gw 1/2 mm h14 - připojení topné vody - Gw 6/4 mm h15 - vstup horní výměník - Gw 1 mm L - výška mm d - průměr bez mm D - vnější průměr mm sklopná výška mm váha (bez izloace, s dvěma výměníky) kg Zásobníky od 200 do 500 litrů obsahují stavitelné nožičky. Zásobníky od 800 do 2000 litrů stojí na spodním prstenci. rys. 53 schéma zásobníku SG(B) 200 s jedním výměníkem mm vypouštění Gw 1 stavitelné nožičky schéma zásobníku SG(B) s jedním výměníkem rys mm vypouštění Gw 1 stavitelné nožičky (do 500 l) schéma zásobníku SG(B) s dvěma výměníky rys mm horní řez vypouštění Gw 1 stavitelné nožičky (do 500 l) Vypouštění od 2000 l 5/4". 1 V souladu s nařízením Komise (EU) 812/2013, 814/ Není zahrnuto v základní ceně. 3 Pro typ 200 připojení čidla/termotatu Gw 1/2", pro větší objemy připojení topné vody Gw 6/4". rys

39 dob 60 měsíců záruka fot. 54 SG(B) s výměníkem s izolací Neodul SG(B) spirální výměník, bez, nesmaltovaný spirální výměník, polyuretan, krytí koženka, nesmaltovaný spirální výměník, Neodul, krytí koženka, nesmaltovaný dva spirální výměníky, polyuretan, krytí koženka, nesmaltovaný dva spirální výměníky, Neodul, krytí koženka, nesmaltovaný Možnost objednání akumulační nádrže s čistým objemem 1000 l (s výměníkem, Neodul krytá koženkou, nesmaltovaný, výška cca 2300 mm, vnější / vnější průměr 990/790 mm), obj. č: N. Použítí a výhody nádrže SG(B) Akumulační nádrž pro demineralizovanou kotlovou vodu, nebo směsy glykolu. Možnost napájení z několika nezávislých topných zdrojů (např. kotlem, tepelným čerpadlem, krbem). Akumulační nádrže jsou izolovány: - tvrdá polyuretanová pěna (typ ) nebo - snímatelná Neodul (typ ) nebo - nádrže bez, pouse s ochranným nátěrem (základní verze). Atypické akumulační nádrže vyráběné na zakázku je nutné vždy dohodnut předem s technickým oddělením pro individuální nacenění ( změna objemu, počet a umístění připojení, průměry nádrží, apod. Maximální pracovní tlak nádrže - 0,3 MPa (0,6 MPa pouze na zvláštní objednávku) tlak pro výměník - 0,6 MPa. Všechny vývody jsou uspořádány v přední části nádrže. AKUMULAČNÍ ZÁSOBNÍKY NESMALTOVANÉ BEZ VÝMĚNÍKU Elektrická topná tělesa s termostatem pro montáž do zásobníku obj. č. popis kód EAN cena bez DPH cena s DPH Elektrické těleso GE s termostatem 2 kw 230 V - K6/4 (I) Elektrické těleso GE s termostatem 3 kw 230 V - K6/4 (I) Elektrické těleso GE s termostatem 4,5 kw 400 V - K6/ Elektrické těleso GE s termostatem 6 kw 400 V - K6/ Elektrické těleso GE s termostatem 9 kw 400 V - K6/ Elektrické těleso GE s termostatem 12 kw 400 V - K6/ Elektrické těleso GE s termostatem 4,5 kw 400 V - K6/4 Elektronik Elektrické těleso GE s termostatem 6 kw 400 V - K6/4 Elektronik krycí příruba Ø 180 mm s 6/4" pouzdrem - ocel Pro zásobníky značky Galmet doporučujeme používat izolované elektrické patrony s termostatem značky Galmet. fot. 55 Způsob montáže snímací Neodul Podrobnosti v záručním listě. U zásobníků s izolací Neodul 1000 (pouze verze Slim a Multi-Inox), 1500 a 2000 se přepravuje v samostatném balení na paletě. V ostatních případech je namontována přímo na nádrži. Řádky označené v tabulce bílou jsou základní varianty, vždy drženy skladem. Řádky označené v tabulce šedou barvou jsou s prodlouženým časem dodání. 39

40 ZÁSOBNÍKY TUV BEZ VÝMĚNÍKU - TYP SG(S) Technická data zásobníků SG(S) ZÁSOBNÍKY STACIONÁRNÍ PRO TUV BEZ VÝMĚNÍKU specifikace jedn. SG(S) 100 SG(S) 120 SG(S) 140 čistý objem 1 l ErP polyuretan - B B B maximální pracovní tlak zásobník MPa 0,6 0,6 0,6 maximální pracovní teplota zásobník C mm 25x310 25x310 25x310 h1 - vypouštění - Gw 3/4 mm h2 - vstup studené vody - Gw 3/4 mm h3 - jímka na čidlo I - Gw 1/2 2 mm h4 - cirkulace Gw 3/4 mm h5 - jímka na čidlo II - Gw 1/2 2 mm h6 - výstup teplé vody - Gw 3/4 mm L - výška mm D - vnější průměr mm čistá hmotnost kg Technická data zásobníků SG(S) specifikace jedn. SG(S) 200 SG(S) 300 SG(S) 400 SG(S) 500 čistý objem 1 l ErP polyuretan - B B C C maximální pracovní tlak zásobník MPa 1,0 1,0 1,0 1,0 maximální pracovní teplota zásobník C magneziová anoda horní víko zátka 5/4" 3 mm 38x400 38x400 38x400 38x400 šroub M8 mm x200 38x200 h1 - vypouštění Gw 1 mm h2 - vstup studené vody - Gw 1 mm h3 - jímka na čidlo 1 - Gw 1/2 2 mm h4 - jímka na čidlo 2 - Gw 1/2 2 mm h5 - cirkulace - Gw 3/4 mm h6 - výstup teplé vody - Gw 1 mm L - výška mm D - vnější průměr mm čistá hmotnost kg rys. 57 schéma zásobníku SG(S) mm vstup pro dod. zdroj Gw 3/4 termomanometr odkalování Gw 3/4 vstup pro dod. zdroj Gw 3/4 vnitřní průměr 77 mm vnější průměr 125 mm Gw 5/4 pro elektrické stavitelné nožičky schéma zásobníku SG(S) vstup pro dod. zdroj Gw 1 termomanometr Gw 6/4 pro elektrické odkalování Gw 1 vstup pro dod. zdroj Gw 1 s možností montáže elektrického topného tělesa vnitřní průměr 120 mm vnější průměr 180 mm Technická data zásobníků SG(S) rys mm stavitelné nožičky specifikace jedn. SG(S) 700 SG(S) 1000 SG(S) 1500 čistý objem 1 l ErP polyuretan - C C - Neodul - C C C maximální pracovní tlak zásobník MPa 1,0 1,0 1,0 maximální pracovní teplota zásobník C magneziová anoda horní víko zátka 2" mm 38x600 38x600 38x600 zátka 5/4" v dolní části mm 38x200 38x400 38x400 h1 - vstup studené vody - Gw 6/4 mm h2 - vstup pro dodatečný zdroj - Gw 6/4 mm h3 - jímka na čidlo 1 - Gw 1/2 2 mm h4 - vstup pro dodatečný zdroj - Gw 6/4 mm h5 - jímka na čidlo 2 - Gw 1/2 2 mm h6 - cirkulace - Gw 5/4 mm h7 - výstup teplé vody - Gw 6/4 mm L - výška mm 2050/ / d - průměr bez mm D - vnější průměr mm 855/ / sklopná výška mm čistá hmotnost kg schéma zásobníku SG(S) termomanometr vnitřní průměr 115 mm vnější průměr 180 mm Gw 6/4 pro elektrické 1 V souladu s nařízením Komise (EU) 812/2013, 814/ Není zahrnuto v základní ceně. 3 Od zátka magneziové anody 5/4. 4 Neodul (snímatelná). rys. 59 s možností montáže elektrického topného tělesa nebo měděného výměníku vnitřní průměr 205 mm vnější průměr 280 mm 40

41 C dob 60 měsíců záruka fot. 56 SG(S) fot. 57 SG(S) s izolací Neodul SG(S) bez výměníku, polyuretan, krytí koženka, smalt EXTRA GLASS, bez výměníku, Neodul, krytí koženka, smalt EXTRA GLASS, Standardní barva dodávky koženky - šedá barva. Pro výměníky SG(S) doporučujeme použit bezúdržbovou aktivní titanovou anodu s připojením k externímu zdroji napětí: - pro typy do 300 (malá titanová anoda) - příplatek. - pro typy (velká titanová anoda) - příplatek. - pro typy (velká duální titanová anoda) - příplatek. Elektrické topné tělesa a řídící moduly pro montáž do zásobníků obj. č. popis kód EAN cena bez DPH cena s DPH Elektrické těleso GE s termostatem 2 kw 230 V - K5/4" (I) Elektrické těleso GE s termostatem 3 kw 230 V - K5/4" (I) Elektrické těleso GE s termostatem 2 kw 230 V - K6/4 (I) Elektrické těleso GE s termostatem 3 kw 230 V - K6/4 (I) Elektrické těleso GE s termostatem 4,5 kw 400 V - K6/ Elektrické těleso GE s termostatem 6 kw 400 V - K6/ Elektrické těleso GE s termostatem 9 kw 400 V - K6/ Elektrické těleso GE s termostatem 12 kw 400 V - K6/ Elektrické těleso GE s termostatem 9 kw na přírubě Ø 280 mm Elektrické těleso GE s termostatem 12 kw na přírubě Ø 280 mm Elektrické těleso GE s termostatem 18 kw na přírubě Ø 280 mm Elektrické těleso GE s termostatem 24 kw na přírubě Ø 280 mm Elektrické těleso GE s termostatem 4,5 kw 400 V - K6/4 Elektronik Elektrické těleso GE s termostatem 6 kw 400 V - K6/4 Elektronik patrona do elektrického kompletu 2 kw 230 V na přírubě Ø patrona do elektrického kompletu 3 kw 230 V na přírubě Ø patrona do elektrického kompletu 4,5 kw 400 V na přírubě Ø patrona do elektrického kompletu 6 kw 400 V na přírubě Ø patrona do elektrického kompletu 9 kw 400 V na přírubě Ø patrona do elektrického kompletu 12 kw 400 V na přírubě Ø patrona do elektrického kompletu 18 kw 400 V na přírubě Ø patrona do elektrického kompletu 24 kw 400 V na přírubě Ø řídící modul patrony do 2 kw 230 V, velký kryt řídící modul patrony 3 kw 230 V, velký kryt řídící modul patrony 4,5 kw 400 V řídící modul patrony 6 kw 400 V řídící modul patrony 9 kw 400 V řídící modul patrony 12 kw 400 V řídící modul patrony 18 kw 400 V řídící modul patrony 24 kw 400 V krycí příruba Ø 180 mm s 6/4" pouzdrem - ocel M jímka na čidlo L mm 1/2" měděná Pro zásobníky značky Galmet doporučujeme používat izolované elektrické patrony s termostatem značky Galmet. Pro dosažení nejvyššího výkonu pro ohřev TUV, doporučujeme instalaci elektrického kompletu skládajícího se ze dvou částí ( + řídící jednotka) do kontrolní příruby Ø 180 mm. Výjimku tvoří nádrže s kapacitou l, typ SG(S), SGW(S) Slim, SGW(S)B Slim. Tabulka použití elektrických topných těles obj. č. popis el. těleso GE s termostatem 2 kw 230 V - K5/4" (I) el. těleso GE s termostatem 3 kw 230 V - K5/4" (I) el. těleso GE s termostatem 2 kw 230 V - K6/4 (I) el. těleso GE s termostatem 3 kw 230 V - K6/4 (I) el. těleso GE s termostatem 4,5 kw 400 V - K6/ el. těleso GE s termostatem 6 kw 400 V - K6/ el. těleso GE s termostatem 9 kw 400 V - K6/ el. těleso GE s termostatem 12 kw 400 V - K6/ el. těleso GE s termostatem 4,5 kw 400 V - K6/4 Elektronik el. těleso GE s termostatem 6 kw 400 V - K6/4 Elektronik ZÁSOBNÍKY STACIONÁRNÍ PRO TUV BEZ VÝMĚNÍKU Podrobnosti v záručním listě. fot. 58 Příslušenství U zásobníků s izolací Neodul 1000 (pouze verze Slim a Multi-Inox), 1500 a 2000 se přepravuje v samostatném balení na paletě. V ostatních případech je namontována přímo na nádrži. Řádky označené v tabulce bílou jsou základní varianty, vždy drženy skladem. Řádky označené v tabulce šedou barvou jsou s prodlouženým časem dodání. 41

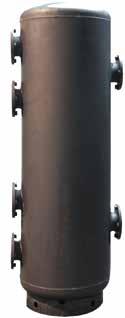

42 ATYPICKÉ NÁDRŽE VYRÁBĚNÉ INDIVIDUÁLNĚ A NA ZAKÁZKU zásobníky pro získávání tepla vyráběné na zakázku zásobníky s měděnými výměníky vyráběné na zakázku akumulační nádrže s přírubami ZÁSOBNÍKY INDIVIDUÁLNÍ magneziová anoda výměník měděný s cínováním rys. 60 rys. 61 fot. 59 Dostupné typy: 80, 100, 120, 140 povrchová plocha 0,9 m 2 pracovního médium R134a maximální pracovní tlak zásobník 25 bar. Možnost přidání dodatečných měděných výměníků do přírub do zásobníků do : 1,0 m 2 / 1,8 m 2 / 2,3 m 2 / 3,6 m 2 / 4,5 m 2 Možnost připojení nádrže přírubami pro minimalizaci ztráty tlaku a usnadnění průtok vody mezi nádržemi v topném systému. BARVY BARVY Všechny nádrže s plechovým pláštěm jsou k dispozici také v jiných (s výjimkou bílé) barevných provedeních (RAL): Standardní barva koženkového pláště je šedá, dostupné jsou také následující barvy: červená konec obj. č. 30 červená - konec obj. č. 30 zelená konec obj. č. 60 zelená - konec obj. č. 60 kladívková konec obj. č. 40 modrá - konec obj. č. 50 modrá 5015/ konec obj. č. 50 bílá - konec obj. č. 70 kovová konec obj. č. 90 Změna barvy spojené s poplatku. Změna barvy koženky je bez doplatku. 42

43 PŘÍSLUŠENSTVÍ A NÁHRADNÍ DÍLY p.č. objednací č. název cena bez DPH cena s DPH 1 M Aktivní titanová andoda (malá), šroub M8 (bez zátky) M Aktivní titanová andoda (velká), šroub M8 (bez zátky) M Aktivní titanová andoda (velká duální), šroub M8 (bez zátky) M Aktivní titanová andoda (velká duální), šroub M8, jen pro zásobník SGW(S)B 1500 (bez zátky) M Magneziová anoda Ø18x40, šroub M M Magneziová anoda Ø18x40, tyč 85 ze šroubůą M6, Mars M Magneziová anoda Ø22x40, tyč 160 mm M6, M Magneziová anoda Ø25x80, tyč 200 mm M6, Longer M Magneziová anoda Ø25x190, tyč 200 mm M6, Longer M Magneziová anoda Ø25x200, šroub M M Magneziová anoda Ø25x310, šroub M Magneziová anoda Ø25x310 se zátkou 5/4" mosaz M Magneziová anoda Ø25x390, šroub M Magneziová anoda Ø25x390 se zátkou 5/4" mosaz Magneziová anoda Ø25x390 se zátkou 2" mosaz Magneziová anoda Ø26x550 se zátkou 5/4" mosaz, SGW(S) Vulcan Kombi Magneziová anoda Ø33x200 se zátkou 5/4" mosaz Magneziová anoda Ø33x250 se zátkou 5/4" mosaz M Magneziová anoda Ø38x200, šroub M M Magneziová anoda Ø38x400, šroub M , Magneziová anoda Ø38x400 se zátkou 5/4" mosaz Magneziová anoda Ø38x400 se zátkou 2" mosaz Magneziová anoda Ø38x600 se zátkou 5/4" mosaz Magneziová anoda Ø38x600 se zátkou 2" mosaz M Baterie nástěnná nadumyvadlová - kovová (bez hadic) M Baterie třícestná podumyvadlového zásobníku (s hadicemi) M Čidlo teploty Elektronik M Elektronická regulace Neptun 2 Elektronik (tlačítková - starý typ) M Elektronická regulace Neptun 2 Elektronik (trapez - nový typ) M Elektronická regulace Vulcan Elektronik Pro (ST-385) M Topné těleso 1,5 kw, 230V "Agrafka" nerezové, bez zátky M Topné těleso 2 kw, 230V "Agrafka" nerezové, bez zátky Topné těleso 1,5 kw 230V zátka 5/4" Topné těleso 1,5 kw 230V zátka 2" M Topné těleso 1,5 kw, 230V zátka 5/4" + snímač (5, 10, Mars) Topné těleso 1,5 kw 230V do smaltovaného zásobníku na přírubě Ø 125 mm/5 šroubů, bez anody Topné těleso 1,5 kw 230V do smaltovaného zásobníku na přírubě Ø 125 mm/5 šroubů (od ) Topné těleso 1,5 kw 230V do smaltovaného zásobníku na přírubě Ø 125 mm/6 šroubů, bez anody Topné těleso 2 kw 230V do smaltovaného zásobníku na přírubě Ø 125 mm/5 šroubů, bez anody Topné těleso 2 kw 230V do smaltovaného zásobníku na přírubě Ø 125 mm/5 šroubů (od ) Topné těleso 2 kw 230V do smaltovaného zásobníku na přírubě Ø 125 mm/6 šroubů, bez anody Topné těleso 2 kw, 230V do smaltovaného zásobníku na přírubě Ø 125 mm / 5 šroubů (železná jímka na čidlo) Topné těleso do kompletu 2 kw 230V na přírubě Ø Topné těleso do kompletu 3 kw 230V na přírubě Ø Topné těleso do kompletu 4,5 kw (31,5kW) na přírubě Topné těleso do kompletu 6 kw (32 kw) na přírubě Topné těleso do kompletu 9 kw (33 kw) na přírubě Topné těleso do kompletu 12 kw (34kW) na přírubě Topné těleso do kompletu 18 kw (36 kw) na přírubě Topné těleso do kompletu 24 kw (38kW) na přírubě Elektrické s termostatem 2 kw 230V - K5/4" (I) Elektrické s termostatem 2 kw 230V - K6/4" (I) Elektrické s termostatem 3 kw 230V - K5/4" (I) Elektrické s termostatem 3 kw 230V - K6/4" (I) Elektrické s termostatem 4,5 kw 400V - K6/4" Elektrické s termostatem 6 kw 400V - K6/4" Elektrické s termostatem 9 kw 400V - K6/4" p.č. objednací č. název cena bez DPH cena s DPH Elektrické s termostatem12 kw 400V - K6/4" Elektrické s termostatem 4,5 kw 400V - K6/4" Elektronik Elektrické s termostatem 6 kw 400V - K6/4" Elektronik Elektrické s termostatem 9 kw 400V na přírubě Ø 280 mm Elektrické s termostatem 12 kw 400V na přírubě Ø 280 mm Elektrické s termostatem 18 kw 400V na přírubě Ø 280 mm Elektrické s termostatem 24 kw 400V na přírubě Ø 280 mm M Zátka mosazná 1/2" M Zátka mosazná 5/4" M Zátka mosazná 6/4" M Zátka mosazná 2" Zátka mosazná 5/4" s otvorem Ø 10 mm pro montáž titanové anody M Zátka mosazná 2" s otvorem Ø 10 mm pro montáž titanové anody Řídící modul ohřevu patrony SGW(L) do 2 kw, 230 V, pěna Řídící modul ohřevu patrony do 2 kw 230 V, malý kryt Řídící modul ohřevu patrony do 2 kw 230 V, velký kryt Řídící modul ohřevu patrony 3 kw, 230V, velký kryt Řídící modul ohřevu patrony 4,5 kw 400 V Řídící modul ohřevu patrony 6 kw 400 V Řídící modul ohřevu patrony vertikální zásobník 4,5-6 kw 400 V Řídící modul ohřevu patrony 9 kw 400 V Řídící modul ohřevu patrony 12 kw 400 V Řídící modul ohřevu patrony 18 kw 400 V Řídící modul ohřevu patrony 24 kw 400 V M Havarijní termostat BOT 10A, do 2 kw 230 V bimetalový M Havarijní termostat 16A, do 3 kw 230 V kapilární M O-kroužek 6/ M O-kroužek 5/ M O-kroužek M Jímka čidla (sonda) měděná 1/2" L= M Jímka čidla (sonda) měděná 1/2" L= M Jímka čidla (sonda) měděná 3/4" L= Víko ocelové příruby 125 mm s otvorem 5/4" - 5 otvorů Víko ocelové příruby 125 mm s otvorem 5/4" - 6 otvorů Víko příruby Ø 180 mm s otvorem 6/4" - železné Víko příruby Ø 180 mm s otvorem Ø10 mm pro montáž titanové anody - železné Víko příruby Ø 180 mm s otvorem pro montáž magneziové anody - železné Víko ocelové příruby 180 mm plné M Teploměr bimetalový 66/G P/8 1/2" M Termostat EGO 4,5-12 kw 400V M Termostat 16A, 230V CZ M Termostat profesionální pro ovládání z kotle Těsnění příruby Ø 96 mm příruba 125 mm Těsnění příruby s patronou Ø 96 mm příruba Ø zewn. 125 mm Těsnění příruby příruba Ø 125 mm / 5 šroubů Těsnění příruby příruba Ø 125 mm / 6 šroubů Těsnění příruby Ø125/62 příruba Ø 125 mm s otvorem 5/4"- 5 šroubů Těsnění příruby Ø96/65 příruba Ø 125 mm s otvorem 5/4"- 6 šroubů M Těsnění příruby příruba s patronou Ø 125 mm / 5 šroubů Těsnění příruby příruba s 3 tělesy Ø180 mm M Těsnění příruby Ø 180 mm Těsnění příruby Ø 180 mm s otvorem pro montáž magneziové anody M Těsnění příruby příruba Ø 260 mm do kombinovaného zásobníku M Hadička pro nadumyvadlovou baterii (dl 250 mm) 1/2": 14x1 / 1 ks Konzole pro otevřené expanzní nádoby Konzole stavitelné pro horizontální zásobníky (kpl. 2 ks.) Konzole pro horizontální zásobníky (kpl. 2 ks.) M Pojišťovací ventil 6 bar 1/2" ZB-4 Slim M Pojišťovací ventil 6 bar 1/2" ZB M Pojišťovací ventil 6 bar 3/4" ZB M Pojišťovací ventil 9 bar 3/4" ZB M Směšovací ventil M Dvojnypl z tvrdoplastu Gz 1" M Dvojnypl z tvrdoplastu Gz 3/4" PŘÍSLUŠENTVÍ A NÁHRADNÍ DÍLY S cílem poskytnout zákazníkům přístup ke kompletní sortiment doplňků a náhradních dílů byl zahájen internetový obchod s částmi. Okamžitá expedice. Otevřeno 24 hodin / 7 dní v týdnu. Více na stránkách

44 HYBRIDNÍ TOPNÉ SYSTÉMY GALMET Volbou těchto hybridních systémů získáte: HYBRIDNÍ SYSTÉMY VYTÁPĚNÍ Jeden ovladač k celému systému Jednoho výrobce, instalatéra a servis celého systému Pomoc našeho poradce při výběru zařízení dle vašich potřeb Pomoc s nalezením místního zhotovitele vaší instalace Systémy tvořené zařízením využívající obnovitelné zdroje energie (OZE), možnost financování z dotačních programů Zvýšíte kvalitu životního prostředí ve kterém žijete. Nákupem všech zařízení od jednoho výrobce získáte záruku na optimální funkci jednotlivých komponent celého systému. To představuje vše pro naplnění individuálních požadavků každého zákazníka. Příklady hybridních systémů Galmet: Zásobník TUV Solární kolektory Tepelné čerpadlo 44
