352 Modré elektrické nářadí pro profesionály. Řezání

Transkript

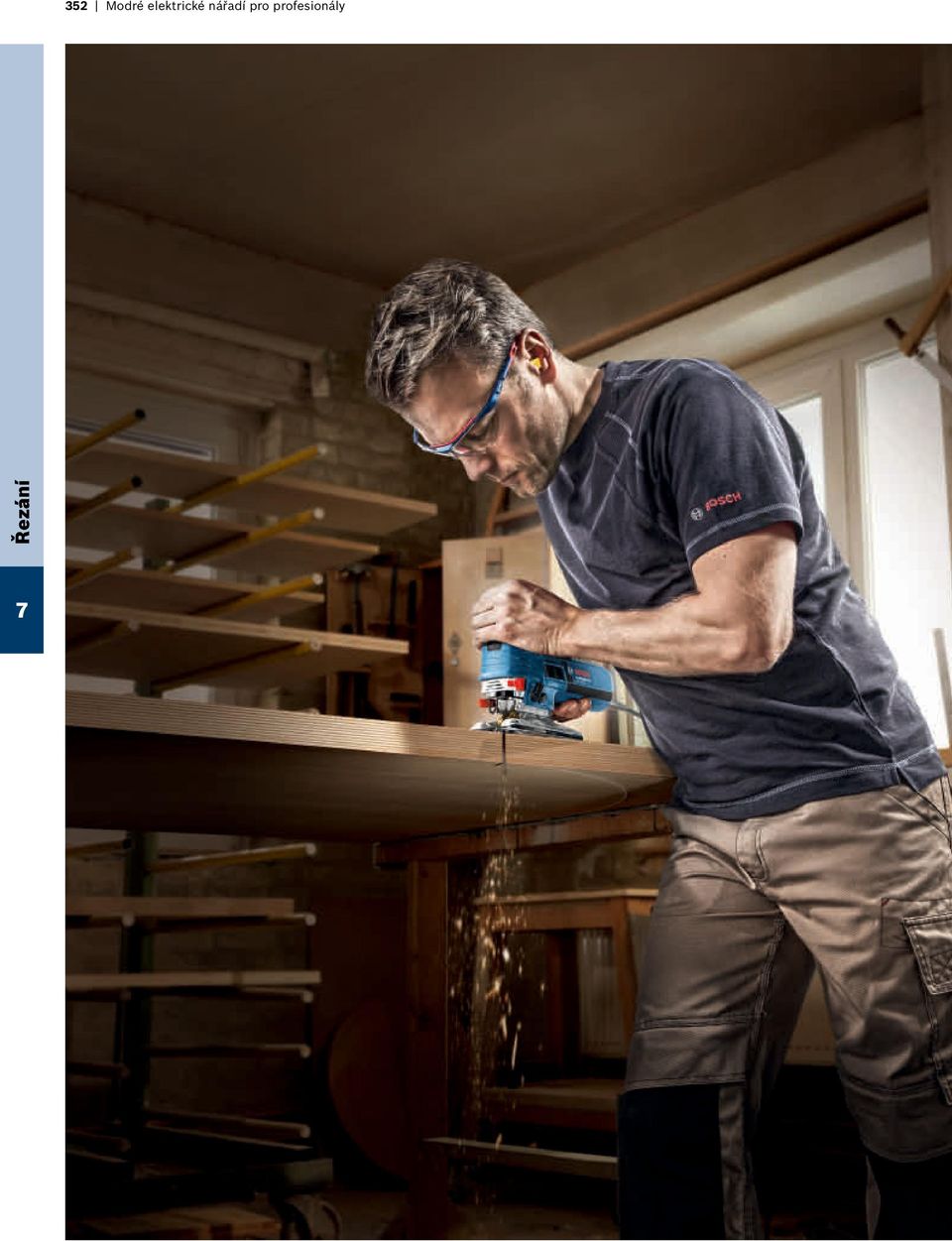

1 352 Modré elektrické nářadí pro profesionály

2 Modré elektrické nářadí pro profesionály 353 Profesionální pily Bosch: Nejvyšší standard ohledně výkonu a přesnosti Pily Bosch se vyznačují výkonem, přesností a perfektní manipulací. Aktuálním programem modrých pil vám firma Bosch nabízí jako řemeslníkům zabývajícím se zpracováním dřeva řešení pro jakékoli myslitelné použití: Kmitací pily pro přesné řezání parket nebo pracovních desek a dále ruční okružní pily a akumulátorové ruční okružní pily pro přiřezávání střešních trámů i V mimořádně náročném trvalém provozu. K tomu rozšířený program pil ocasek pro jakékoli použití jako síťové nebo akumulátorové nářadí. Otestovaná profesionály: kmitací pila GST 160 CE Aby bylo možné pracovat přesně, musí člověk materiál při řezání cítit. GST 160 CE padne perfektně do ruky, je výkonná a přitom klidná, takže ji lze perfektně vést. Neznám lepší kmitací pilu. Urs Lederer, výrobce nábytku

3 354 Modré elektrické nářadí pro profesionály Kmitací pila GST 160 CE Špičková přesnost: naprostá kontrola pro přesné řezy! Kompaktní, lehká konstrukce s malým obvodem rukojeti umožňuje optimální kontrolu při řezání Vysoce přesné vedení pilového plátku díky patentované dvojité rolně zabraňuje ohnutí pilového plátku pro vynikající přesnost řezu Výkonný 800W motor s konstantní elektronikou se vyznačuje dostatečnou rezervou výkonu i při práci s tvrdým materiálem Další výhody Parkovací poloha pro rychlou, praktickou výměnu pilového plátku pouze jednou rukou Prvotřídní klidný chod a Velmi nízké vibrace díky systému vyvažování Zapínatelná LED zajišťuje mimořádně jasné osvětlení místa řezání... více viz str. 359 Objednací číslo W Hloubka řezu ve dřevě 160 mm Hloubka řezu v hliníku 20 mm Obsah dodávky pilový plátek T 244 D (ET-č ) 1 pilový plátek T 308 B (ET-č ) 1/1 vložka pro L-BOXX, nářadí ( ) 1x pilový plátek T 144 DP (ET-č ) Adaptér na odsávání Chránič proti třepení materiálu ( ) L-BOXX 136 (1 600 A00 1RR) Kmitací pila GST 160 BCE Špičková přesnost: naprostá kontrola pro čisté řezy! Kompaktní, lehká konstrukce s malým obvodem rukojeti umožňuje optimální kontrolu při řezání Vysoce přesné vedení pilového plátku díky patentované dvojité rolně zabraňuje ohnutí pilového plátku pro vynikající přesnost řezu Výkonný 800W motor s konstantní elektronikou se vyznačuje dostatečnou rezervou výkonu i při práci s tvrdým materiálem Další výhody Parkovací poloha pro rychlou, praktickou výměnu pilového plátku pouze jednou rukou Prvotřídní klidný chod a Velmi nízké vibrace díky systému vyvažování Zapínatelná LED zajišťuje mimořádně jasné osvětlení místa řezání Kompatibilní se všemi vysavači Bosch pro čistou práci... více viz str. 359 Objednací číslo W Hloubka řezu ve dřevě 160 mm Hloubka řezu v hliníku 20 mm Obsah dodávky pilový plátek T 244 D (ET-č ) 1 pilový plátek T 308 B (ET-č ) 1/1 vložka pro L-BOXX, nářadí ( ) 1x pilový plátek T 144 DP (ET-č ) Adaptér na odsávání Chránič proti třepení materiálu ( ) L-BOXX 136 (1 600 A00 1RR) Program příslušenství Bosch na a dále v aktuálních katalozích příslušenství

4 Modré elektrické nářadí pro profesionály 355 Kmitací pila GST 1400 CE Kompaktnost v kombinaci se sílou Kompaktní, lehká konstrukce s malým obvodem rukojeti umožňuje optimální kontrolu při řezání Silný 20W motor s konstantní elektronikou disponuje výkonovými rezervami pro hluboké řezy i V nejtvrdších materiálech Prvotřídní klidný chod a Velmi nízké vibrace díky systému vyvažování Další výhody Beznástrojový systém výměny pilového plátku bez vůle (SDS) Objednací číslo Hloubka řezu ve dřevě Hloubka řezu v hliníku Obsah dodávky... více viz str. 360 není k dispozici 20 W 140 mm 20 mm Kmitací pila GST 1400 BCE Kompaktnost v kombinaci s výkonem Kompaktní, lehká konstrukce s malým obvodem rukojeti umožňuje optimální kontrolu při řezání Silný 20W motor s konstantní elektronikou disponuje výkonovými rezervami pro hluboké řezy i V nejtvrdších materiálech Prvotřídní klidný chod a Velmi nízké vibrace díky systému vyvažování Další výhody Beznástrojový systém výměny pilového plátku bez vůle (SDS) Objednací číslo Hloubka řezu ve dřevě Hloubka řezu v hliníku Obsah dodávky... více viz str. 360 není k dispozici 20 W 140 mm 20 mm č. ND = objednací číslo náhradního dílu

5 356 Modré elektrické nářadí pro profesionály Kmitací pila GST 150 CE Nejsilnější v této cenové třídě Vysoké rezervy výkonu i při řezání tvrdých a silných trámů díky výkonnému motoru 80 W, odolnému proti přetížení Extrémně robustní základní deska odolná proti deformaci pro nejnáročnější použití Vysoká přesnost řezu díky novému systému upínání pilových plátků Další výhody Systém upínání pilových plátků bez použití nástrojů pro jednoduchou a rychlou výměnu pilového plátku Ergonomické úchopné plochy s měkkou gumovou tlumicí vložkou pro vysoce komfortní práci... více viz str. 360 Objednací číslo W Hloubka řezu ve dřevě 150 mm Hloubka řezu v hliníku 20 mm Obsah dodávky pilový plátek T 144 DP (ET-č ) Chránič proti třepení materiálu ( ) Kryt (ET-č ) Odsávací souprava ( ) Příruční kufr Sací tryska (ET-č ) Vodící bota (ET-č ) Kmitací pila GST 150 BCE Nejsilnější v této cenové třídě Vysoké rezervy výkonu i při řezání tvrdých a silných trámů díky výkonnému motoru 80 W, odolnému proti přetížení Extrémně robustní základní deska odolná proti deformaci pro nejnáročnější použití Vysoká přesnost řezu díky novému systému upínání pilových plátků Další výhody Systém upínání pilových plátků bez použití nástrojů pro jednoduchou a rychlou výměnu pilového plátku Ergonomické úchopné plochy s měkkou gumovou tlumicí vložkou pro vysoce komfortní práci 4stupňový orbitální pohyb pro jemné až hrubé řezy Elektronická předvolba otáček... více viz str. 360 Objednací číslo W Hloubka řezu ve dřevě 150 mm Hloubka řezu v hliníku 20 mm Obsah dodávky pilový plátek T 144 D (ET-č ) Chránič proti třepení materiálu ( ) Kryt (ET-č ) Kufřík na přenášení ( ) Sací tryska (ET-č ) Vodící bota (ET-č ) Program příslušenství Bosch na a dále v aktuálních katalozích příslušenství

6 Modré elektrické nářadí pro profesionály 35 Kmitací pila GST 90 E Prvotřídní komfort v základní třídě Spolehlivý partner pro každodenní použití Vysoký komfort díky Bosch SDS, jednoduché výměně pilových plátků bez použití nástrojů Výkonný motor 650 W pro rychlý postup práce Další výhody Vylepšený systém upínání pilových plátků pro vysokou přesnost řezu Ocelová základní deska odolná proti ohybu Příkladně klidný chod při řezání umožňuje nejlepší pracovní výsledky a práci bez únavy 4stupňový orbitální pohyb pilového plátku pro řezy bez otřepů Regulační elektronika pro práci podle druhu materiálu Funkce ofukování pro volný výhled na obrobek; lze vypnout kvůli efektivnímu odsávání prachu... více viz str. 361 Objednací číslo G W Hloubka řezu ve dřevě 90 mm Hloubka řezu v hliníku 20 mm Obsah dodávky pilový plátek Inbusový klíč č. 5 (ET-č ) Ochrana před vytrháváním materiálu (ET-č ) Odsávací souprava (ET-č P0 16) Příruční kufr Kmitací pila GST 90 BE Prvotřídní komfort v základní třídě Spolehlivý partner pro každodenní použití Vysoký komfort díky Bosch SDS, jednoduché výměně pilových plátků bez použití nástrojů Výkonný motor 650 W pro rychlý postup práce Další výhody Vylepšený systém upínání pilových plátků pro vysokou přesnost řezu Ocelová základní deska odolná proti ohybu Příkladně klidný chod při řezání umožňuje nejlepší pracovní výsledky a práci bez únavy 4stupňový orbitální pohyb pilového plátku pro řezy bez otřepů Regulační elektronika pro práci podle druhu materiálu Funkce ofukování pro volný výhled na obrobek; lze vypnout kvůli efektivnímu odsávání prachu... více viz str. 361 Objednací číslo F W Hloubka řezu ve dřevě 90 mm Hloubka řezu v hliníku 20 mm Obsah dodávky pilový plátek Inbusový klíč č. 5 (ET-č ) Ochrana před vytrháváním materiálu (ET-č ) Odsávací souprava (ET-č P0 16) Příruční kufr č. ND = objednací číslo náhradního dílu

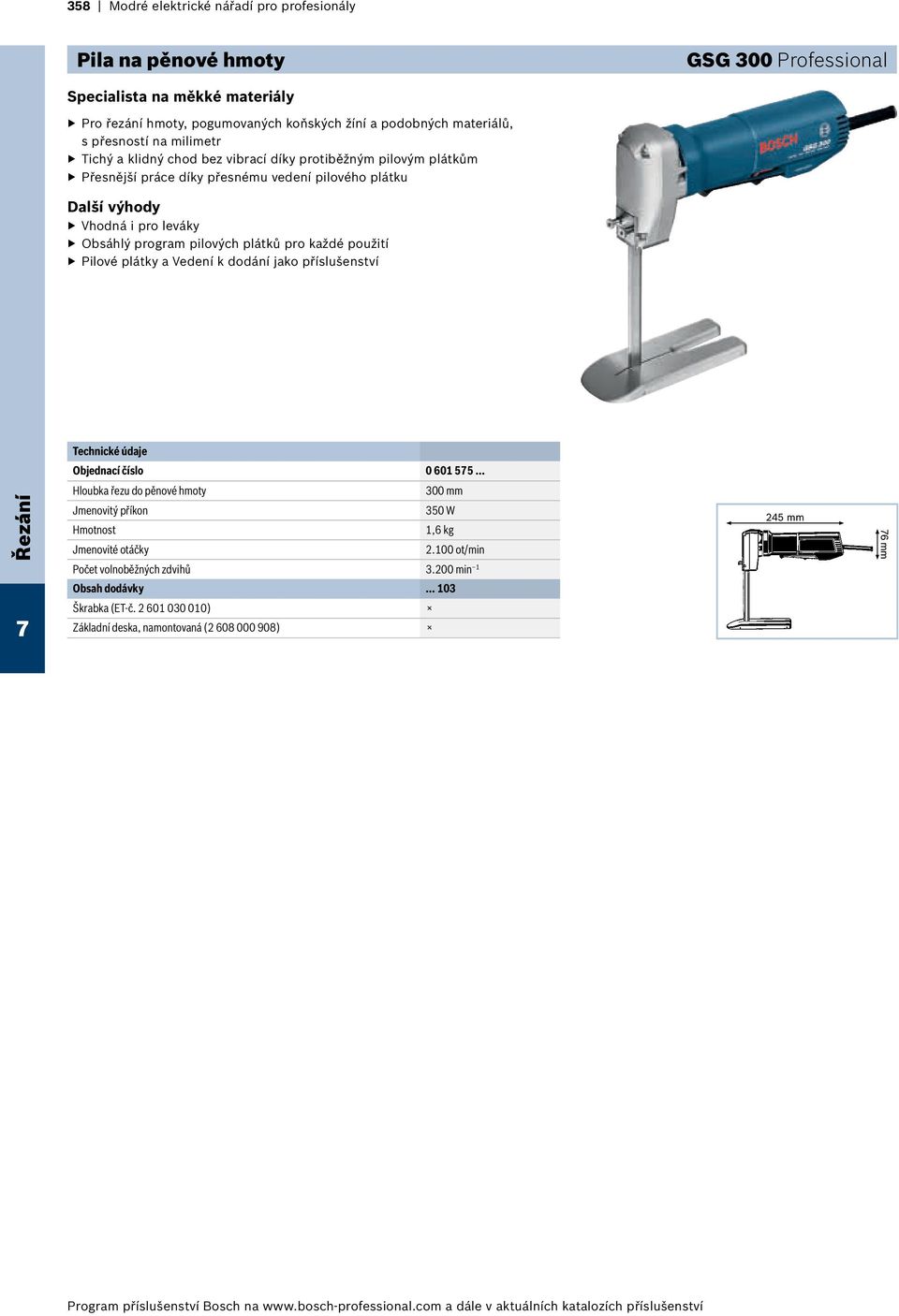

7 358 Modré elektrické nářadí pro profesionály Pila na pěnové hmoty GSG 300 Specialista na měkké materiály Pro řezání hmoty, pogumovaných koňských žíní a podobných materiálů, s přesností na milimetr Tichý a klidný chod bez vibrací díky protiběžným pilovým plátkům Přesnější práce díky přesnému vedení pilového plátku Další výhody Vhodná i pro leváky Obsáhlý program pilových plátků pro každé použití Pilové plátky a Vedení k dodání jako příslušenství Objednací číslo Hloubka řezu do pěnové hmoty 300 mm 350 W Hmotnost 1,6 kg Jmenovité otáčky ot/min Počet volnoběžných zdvihů min 1 Obsah dodávky Škrabka (ET-č ) Základní deska, namontovaná ( ) Program příslušenství Bosch na a dále v aktuálních katalozích příslušenství

8 Modré elektrické nářadí pro profesionály 359 Kmitací pily GST 10,8 V-LI GST 160 CE GST 160 BCE s akumulátorem 2,5 Ah A Hloubka řezu ve dřevě 0 mm 160 mm 160 mm Hloubka řezu v hliníku 3 mm 20 mm 20 mm Hloubka řezu v nelegované oceli 10 mm 10 mm 800 W 800 W Počet volnoběžných zdvihů min min min 1 Hmotnost 1,5 kg 2,2 kg 2,3 kg Obsah dodávky pilový plátek T 144 D (ET-č ) 1 pilový plátek T 244 D (ET-č ) 1 pilový plátek T 308 B (ET-č ) 1/1 vložka pro L-BOXX, nářadí ( ) 1x pilový plátek T 144 DP (ET-č ) 2x akumulátor Li-Ion 2,5 Ah (1 600 A00 4ZL) Adaptér na odsávání Akumulátor a nabíječka nejsou součástí dodávky Chránič proti třepení materiálu ( ) Karton (L-BOXX-ready) L-BOXX 102 (1 600 A00 1RP) L-BOXX 136 (1 600 A00 1RR) Ochrana proti vytrhávání třísek Odsávací sada Rychlonabíječka AL 1130 CV ( ) Vložka pro L-BOXX Vodící bota č. ND = objednací číslo náhradního dílu

9 360 Modré elektrické nářadí pro profesionály Kmitací pily GST 1400 CE GST 1400 BCE není k dispozici není k dispozici Hloubka řezu ve dřevě 140 mm 140 mm Hloubka řezu v hliníku 20 mm 20 mm Hloubka řezu v nelegované oceli 10 mm 10 mm 20 W 20 W Počet volnoběžných zdvihů min min 1 Hmotnost 2,2 kg 2,3 kg Obsah dodávky Kmitací pily GST 150 CE GST 150 BCE Hloubka řezu ve dřevě 150 mm 150 mm Hloubka řezu v hliníku 20 mm 20 mm Hloubka řezu v nelegované oceli 10 mm 10 mm 80 W 80 W Výška zdvihu 26 mm 26 mm Počet volnoběžných zdvihů min min 1 Délka kabelu 4 m 4 m Hmotnost 2,6 kg 2, kg Obsah dodávky pilový plátek T 144 D (ET-č ) 1 pilový plátek T 144 DP (ET-č ) Chránič proti třepení materiálu ( ) Kryt (ET-č ) Kufřík na přenášení ( ) Odsávací souprava ( ) Příruční kufr Sací tryska (ET-č ) Vodící bota (ET-č ) Program příslušenství Bosch na a dále v aktuálních katalozích příslušenství

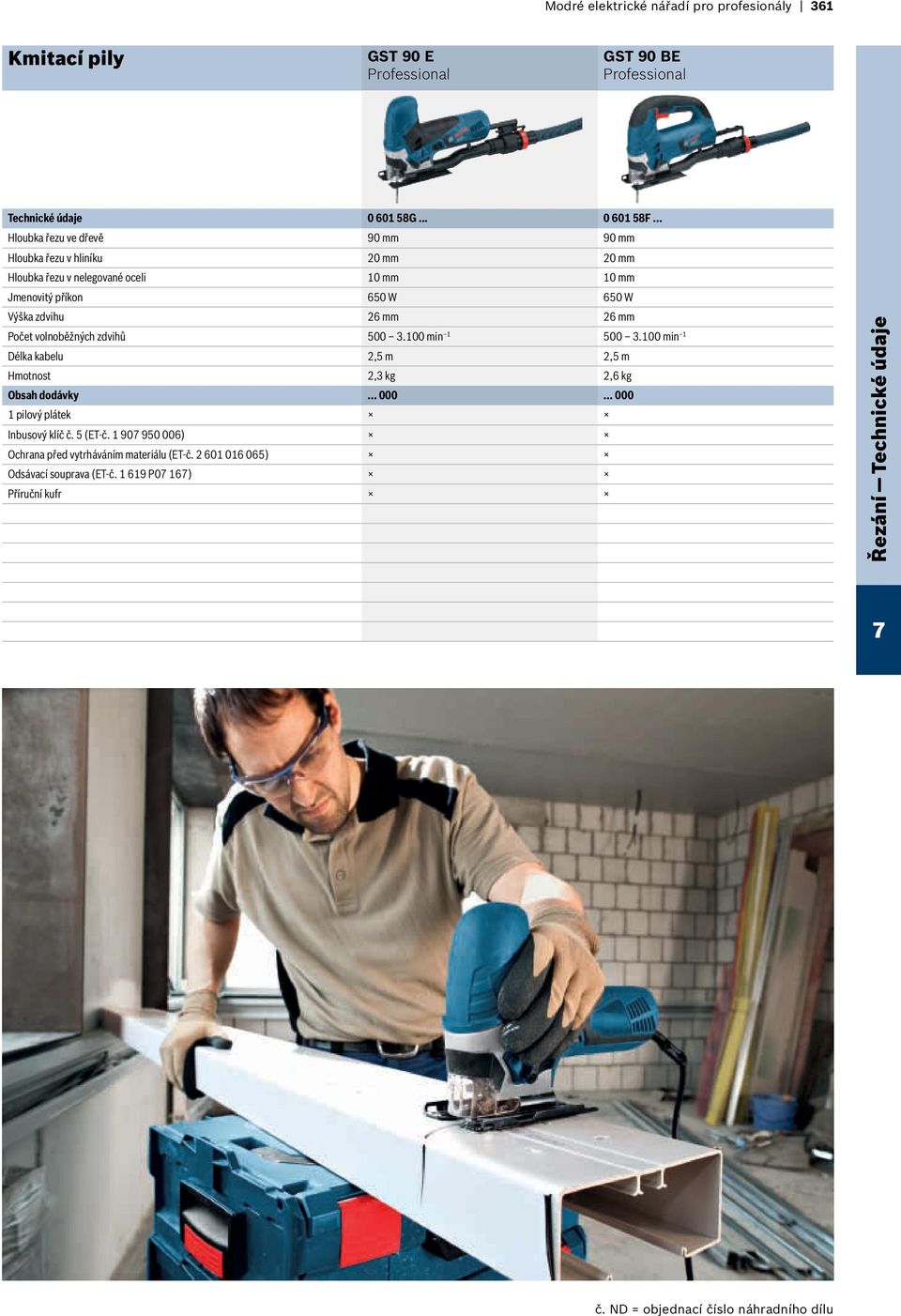

10 Modré elektrické nářadí pro profesionály 361 Kmitací pily GST 90 E GST 90 BE G F... Hloubka řezu ve dřevě 90 mm 90 mm Hloubka řezu v hliníku 20 mm 20 mm Hloubka řezu v nelegované oceli 10 mm 10 mm 650 W 650 W Výška zdvihu 26 mm 26 mm Počet volnoběžných zdvihů min min 1 Délka kabelu 2,5 m 2,5 m Hmotnost 2,3 kg 2,6 kg Obsah dodávky pilový plátek Inbusový klíč č. 5 (ET-č ) Ochrana před vytrháváním materiálu (ET-č ) Odsávací souprava (ET-č P0 16) Příruční kufr č. ND = objednací číslo náhradního dílu

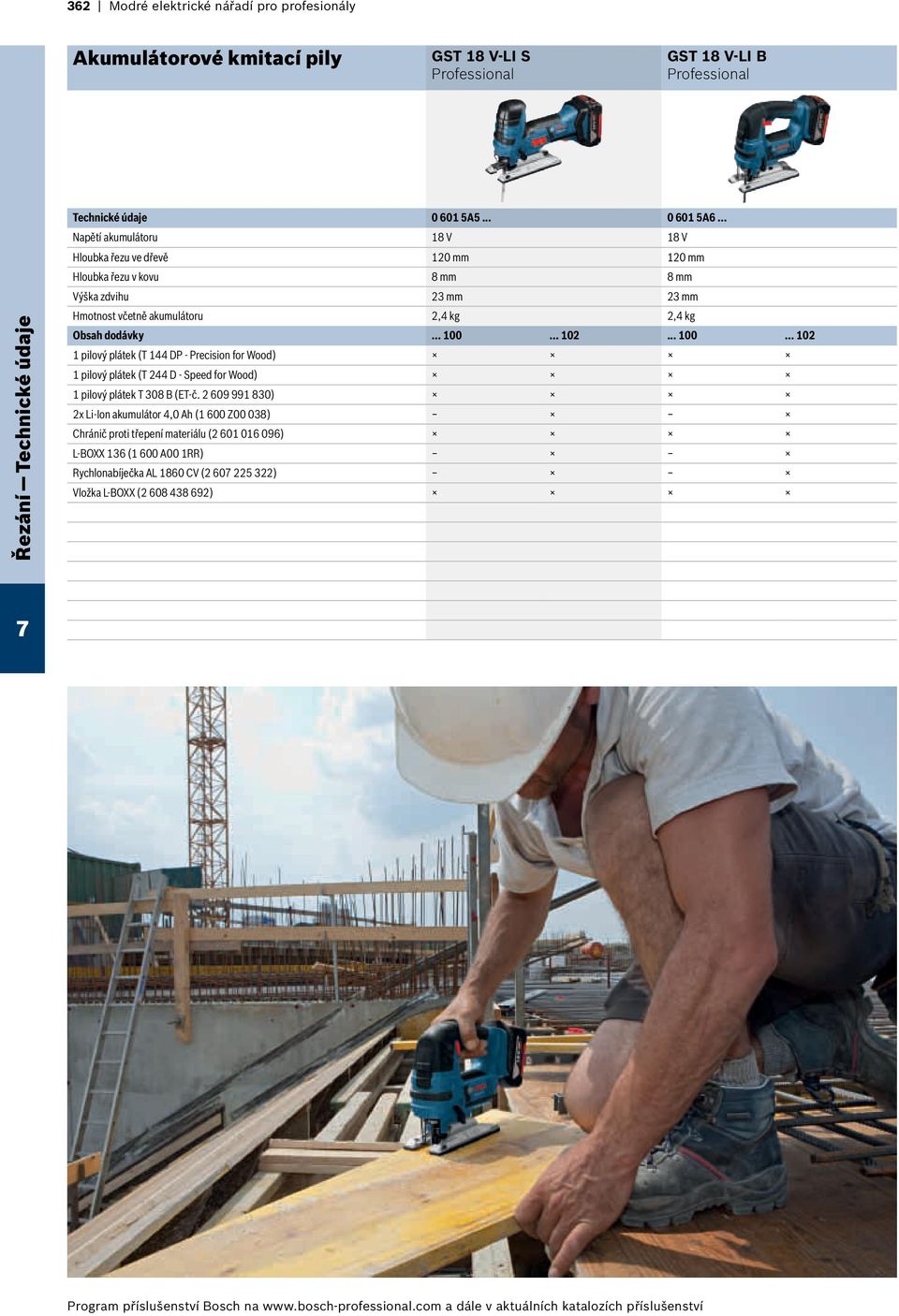

11 362 Modré elektrické nářadí pro profesionály Akumulátorové kmitací pily GST 18 V-LI S GST 18 V-LI B A A6... Napětí akumulátoru 18 V 18 V Hloubka řezu ve dřevě 120 mm 120 mm Hloubka řezu v kovu 8 mm 8 mm Výška zdvihu 23 mm 23 mm Hmotnost včetně akumulátoru 2,4 kg 2,4 kg Obsah dodávky pilový plátek (T 144 DP - Precision for Wood) 1 pilový plátek (T 244 D - Speed for Wood) 1 pilový plátek T 308 B (ET-č ) 2x Li-Ion akumulátor 4,0 Ah (1 600 Z00 038) Chránič proti třepení materiálu ( ) L-BOXX 136 (1 600 A00 1RR) Rychlonabíječka AL 1860 CV ( ) Vložka L-BOXX ( ) Program příslušenství Bosch na a dále v aktuálních katalozích příslušenství

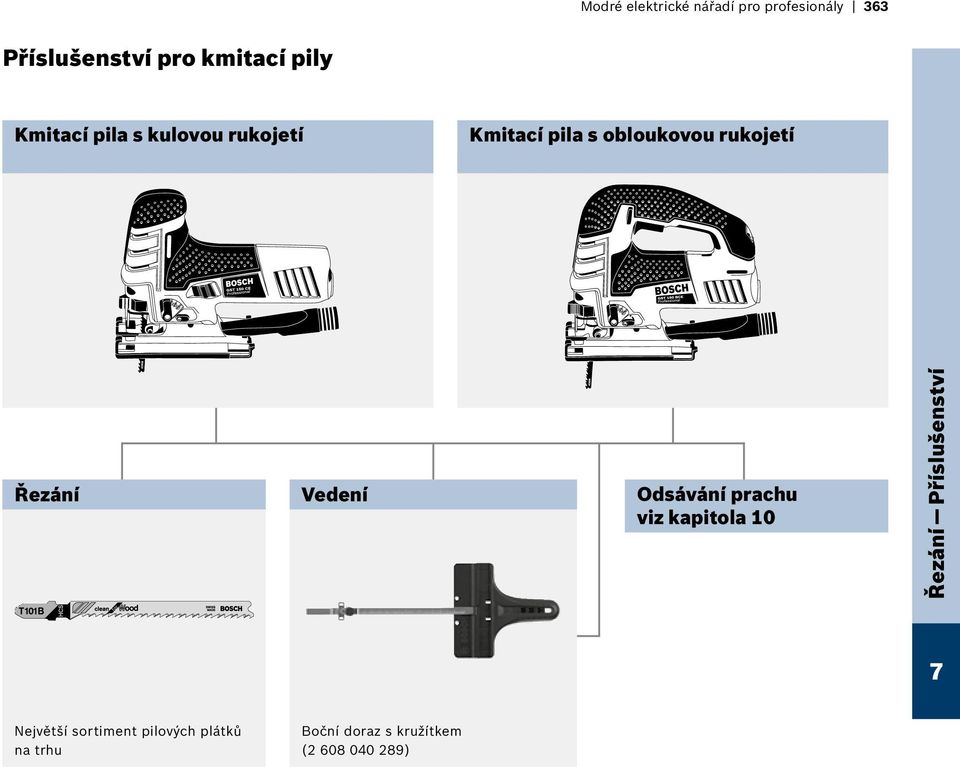

12 Modré elektrické nářadí pro profesionály 363 Příslušenství pro kmitací pily Kmitací pila s kulovou rukojetí Kmitací pila s obloukovou rukojetí Vedení Odsávání prachu viz kapitola 10 Příslušenství Největší sortiment pilových plátků na trhu Boční doraz s kružítkem ( )

13 364 Modré elektrické nářadí pro profesionály Příslušenství pro kmitací pily a pily na pěnové hmoty Chránič proti třepení materiálu pro kmitací pily Délka mm Šířka mm Materiál VSE VPI Objednací číslo Chránič proti třepení materiálu Pro GST 150 BCE; GST 150 CE Plast Deska k základní desce pro kmitací pily Příslušenství VSE VPI Objednací číslo Kovová deska k základní desce Pro GST 14,4 V-LI; GST 18 V-LI; GST 140 BCE; GST 140 CE Sada pilových plátků pro pilu na pěnové hmoty GSG 300 Tloušťka materiálu až mm VSE VPI Objednací číslo 2dílná sada pilových plátků Vedení pilového plátku pro pilu na pěnové hmoty GSG 300 Tloušťka materiálu, do mm VSE VPI Objednací číslo Vedení pilového plátku pro pilový plátek Vedení pilového plátku pro pilový plátek Vedení pilového plátku pro pilový plátek Vedení pilového plátku pro pilový plátek Boční doraz VSE VPI Objednací číslo Boční doraz s kružítkem Pro GST 150 BCE; GST 150 CE VPI = prodejní balení / VSE = zásilkové balení (minimální objednací množství na balení/objednací číslo)

14 Modré elektrické nářadí pro profesionály 365 Příslušenství pro kmitací pily a pily na pěnové hmoty Odsávací soupravy Délka mm Šířka mm Materiál VSE VPI Objednací číslo Odsávací souprava Pro GST 14,4 V-LI; GST 18 V-LI; GST 140 BCE; GST 140 CE Adaptéry Odsávací souprava Pro GST 140 BCE; GST 150 BCE; GST 150 CE Plast Průměr mm VSE VPI Objednací číslo Adaptéry pro hadicovou přípojku 19 mm Průměr 58 > 19 mm Pro GAS 25 L SFC Příslušenství Kufry (viz také Bosch Mobility System) Materiál Šířka mm Výška mm Hloubka mm VSE VPI Objednací číslo Plastový kufr Pro GST 150 BCE; GST 150 CE K VPI = prodejní balení / VSE = zásilkové balení (minimální objednací množství na balení/objednací číslo)

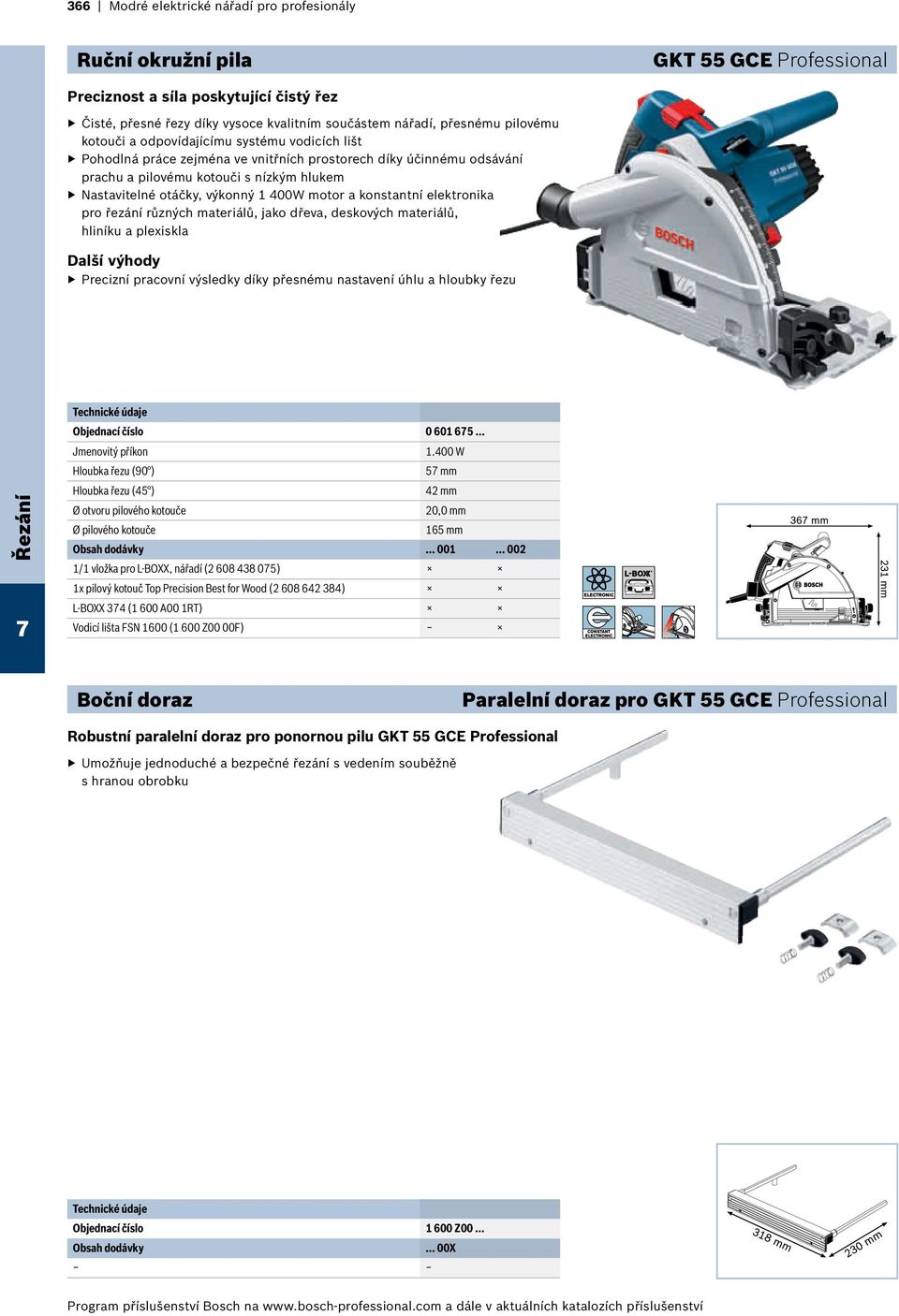

15 366 Modré elektrické nářadí pro profesionály Ruční okružní pila GKT 55 GCE Preciznost a síla poskytující čistý řez Čisté, přesné řezy díky vysoce kvalitním součástem nářadí, přesnému pilovému kotouči a odpovídajícímu systému vodicích lišt Pohodlná práce zejména ve vnitřních prostorech díky účinnému odsávání prachu a pilovému kotouči s nízkým hlukem Nastavitelné otáčky, výkonný 1 400W motor a konstantní elektronika pro řezání různých materiálů, jako dřeva, deskových materiálů, hliníku a plexiskla Další výhody Precizní pracovní výsledky díky přesnému nastavení úhlu a hloubky řezu Objednací číslo W Hloubka řezu (90 ) 5 mm Hloubka řezu (45 ) 42 mm Ø otvoru pilového kotouče 20,0 mm Ø pilového kotouče 165 mm Obsah dodávky /1 vložka pro L-BOXX, nářadí ( ) 1x pilový kotouč Top Precision Best for Wood ( ) L-BOXX 34 (1 600 A00 1RT) Vodicí lišta FSN 1600 (1 600 Z00 00F) Boční doraz Paralelní doraz pro GKT 55 GCE Robustní paralelní doraz pro ponornou pilu GKT 55 GCE Umožňuje jednoduché a bezpečné řezání s vedením souběžně s hranou obrobku Objednací číslo Z00... Obsah dodávky... 00X Program příslušenství Bosch na a dále v aktuálních katalozích příslušenství

16 Modré elektrické nářadí pro profesionály 36 Vodicí lišta FSN 800 Technologie vodicí lišty pro přesné vedení Přesné vedení lišty jsou naprosto rovné, i V případě prodloužené lišty díky automaticky vyrovnávacímu spojovacímu prvku Stabilní prodloužení díky spojovacímu prvku VEL a rychlému spojování vodicích lišt Bezpečné provedení chránič proti otřepům pro čisté řezné hrany a lepicí pásky pro manipulaci bez nebezpečí uklouznutí Objednací číslo Z00... Délka 800 mm Obsah dodávky Vodicí lišta FSN 1100 Technologie vodicí lišty pro přesné vedení Přesné vedení lišty jsou naprosto rovné, i V případě prodloužené lišty díky automaticky vyrovnávacímu spojovacímu prvku Stabilní prodloužení díky spojovacímu prvku VEL a rychlému spojování vodicích lišt Bezpečné provedení chránič proti otřepům pro čisté řezné hrany a lepicí pásky pro manipulaci bez nebezpečí uklouznutí Objednací číslo Z00... Délka 1100 mm Obsah dodávky č. ND = objednací číslo náhradního dílu

17 368 Modré elektrické nářadí pro profesionály Vodicí lišta FSN 1600 Technologie vodicí lišty pro přesné vedení Přesné vedení lišty jsou naprosto rovné, i V případě prodloužené lišty díky automaticky vyrovnávacímu spojovacímu prvku Stabilní prodloužení díky spojovacímu prvku VEL a rychlému spojování vodicích lišt Bezpečné provedení chránič proti otřepům pro čisté řezné hrany a lepicí pásky pro manipulaci bez nebezpečí uklouznutí Objednací číslo Z00... Délka 1600 mm Obsah dodávky... 00F Vodicí lišta FSN 2100 Technologie vodicí lišty pro přesné vedení Přesné vedení lišty jsou naprosto rovné, i V případě prodloužené lišty díky automaticky vyrovnávacímu spojovacímu prvku Stabilní prodloužení díky spojovacímu prvku VEL a rychlému spojování vodicích lišt Bezpečné provedení chránič proti otřepům pro čisté řezné hrany a lepicí pásky pro manipulaci bez nebezpečí uklouznutí Objednací číslo Z00... Délka 2100 mm Obsah dodávky Program příslušenství Bosch na a dále v aktuálních katalozích příslušenství

18 Modré elektrické nářadí pro profesionály 369 Vodicí lišta FSN 3100 Technologie vodicí lišty pro přesné vedení Přesné vedení lišty jsou naprosto rovné, i V případě prodloužené lišty díky automaticky vyrovnávacímu spojovacímu prvku Stabilní prodloužení díky spojovacímu prvku VEL a rychlému spojování vodicích lišt Bezpečné provedení chránič proti otřepům pro čisté řezné hrany a lepicí pásky pro manipulaci bez nebezpečí uklouznutí Objednací číslo Z00... Délka 3100 mm Obsah dodávky Vodicí lišta FSN OFA 32 KIT 800 Kompletní systémový balíček FSN pro výrobu nábytku bez kompromisů Systémový balíček FSN, cenově výhodná a jednoduchá alternativa pro vytváření řad otvorů Objednací číslo A00... Obsah dodávky... 1T8 č. ND = objednací číslo náhradního dílu

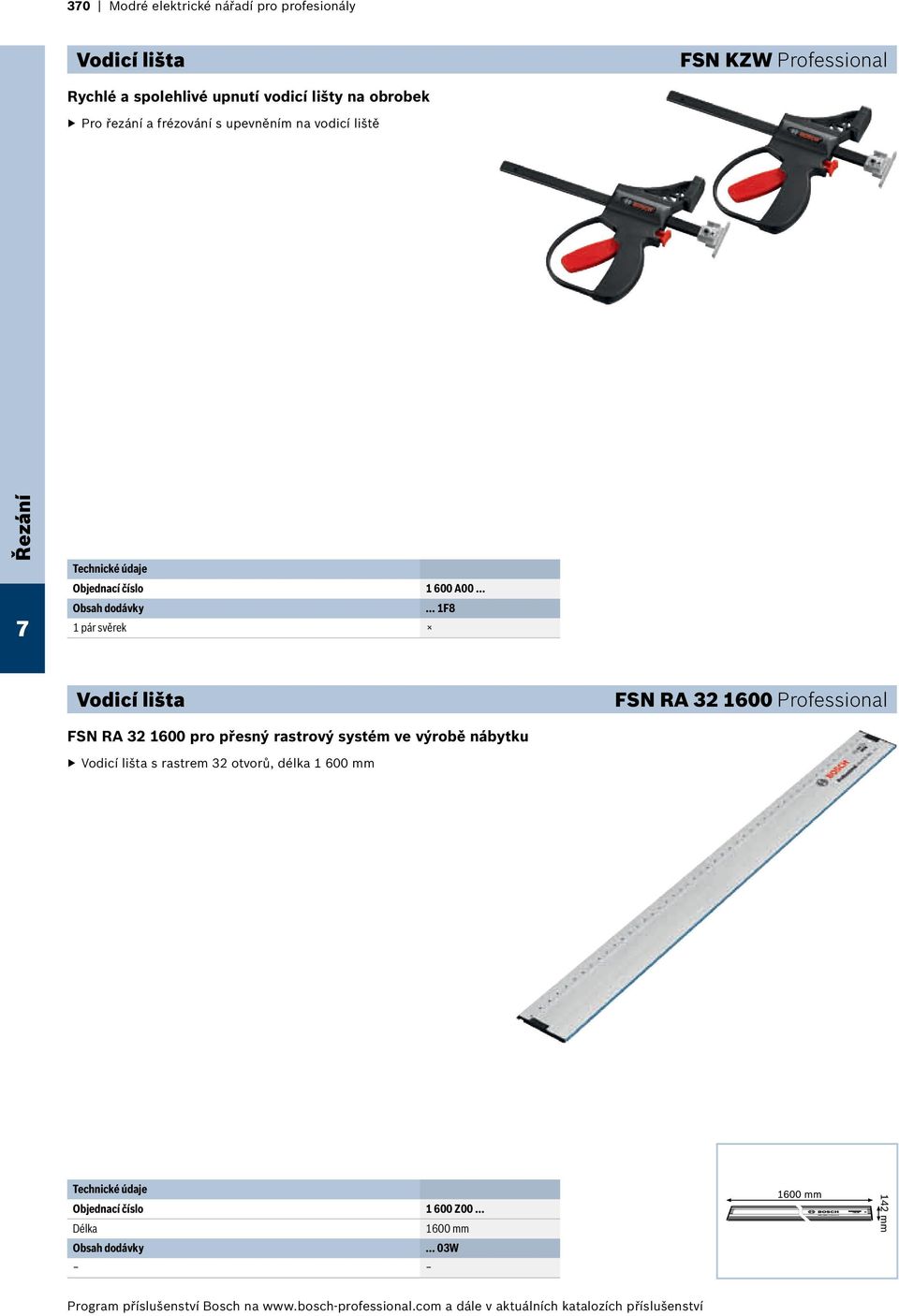

19 30 Modré elektrické nářadí pro profesionály Vodicí lišta FSN KZW Rychlé a spolehlivé upnutí vodicí lišty na obrobek Pro řezání a frézování s upevněním na vodicí liště Objednací číslo A00... Obsah dodávky... 1F8 1 pár svěrek Vodicí lišta FSN RA FSN RA pro přesný rastrový systém ve výrobě nábytku Vodicí lišta s rastrem 32 otvorů, délka mm Objednací číslo Z00... Délka 1600 mm Obsah dodávky... 03W Program příslušenství Bosch na a dále v aktuálních katalozích příslušenství

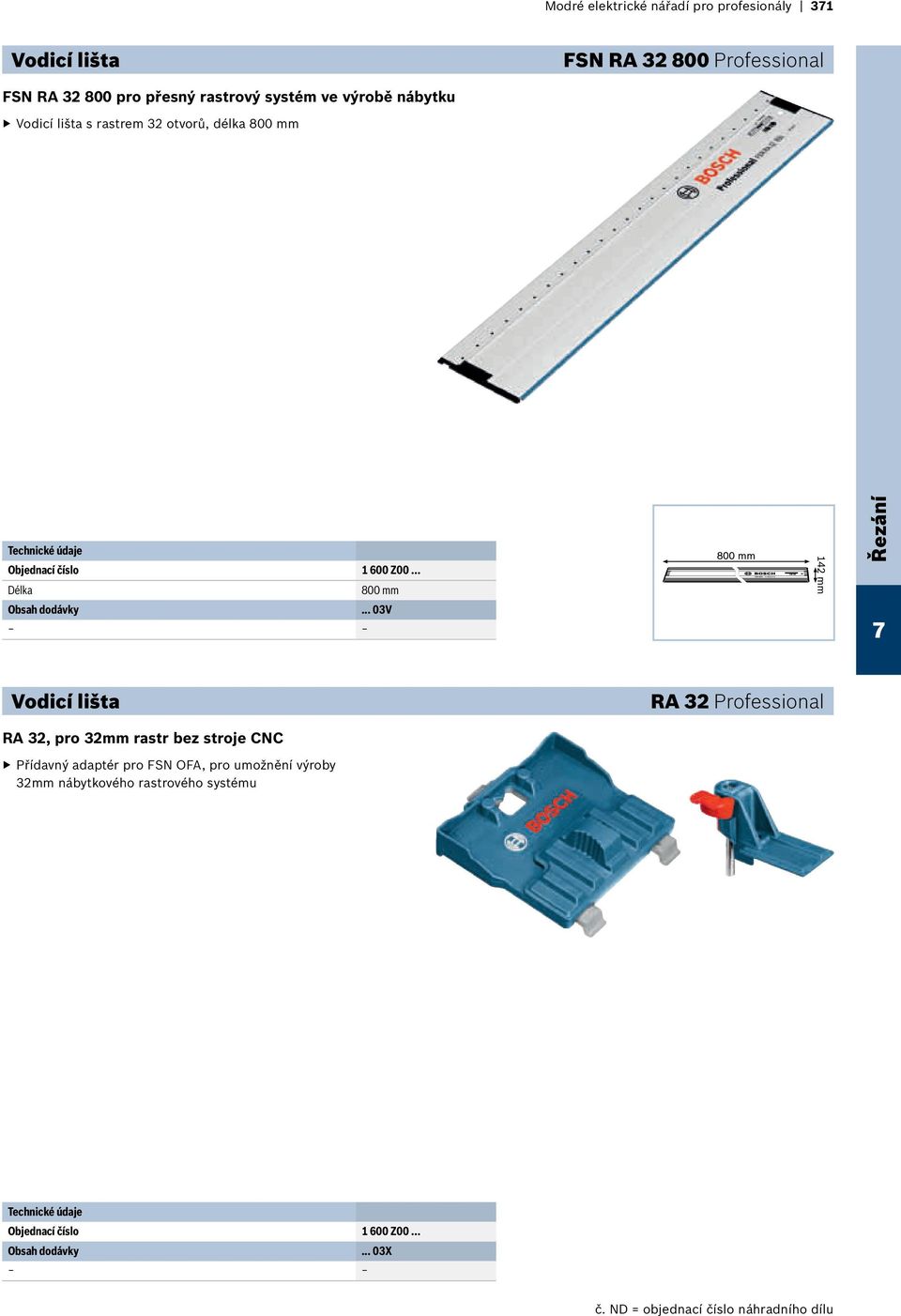

20 Modré elektrické nářadí pro profesionály 31 Vodicí lišta FSN RA FSN RA pro přesný rastrový systém ve výrobě nábytku Vodicí lišta s rastrem 32 otvorů, délka 800 mm Objednací číslo Z00... Délka 800 mm Obsah dodávky... 03V Vodicí lišta RA 32 RA 32, pro 32mm rastr bez stroje CNC Přídavný adaptér pro FSN OFA, pro umožnění výroby 32mm nábytkového rastrového systému Objednací číslo Z00... Obsah dodávky... 03X č. ND = objednací číslo náhradního dílu

21 32 Modré elektrické nářadí pro profesionály Vodicí lišta KS FSN SA Kruhové a obloukové řezy s kmitací pilou s vedením Průměry 120 mm až mm umožňují široké spektrum použití Kompatibilní s kmitacími pilami GST 160, GST 140, GST 1400, GST 18 V-LI, GST 18 V-LI S, GST 18 V-LI B Včetně adaptéru pro vodicí lišty FSN SA pro rovné řezy s vedením Novinka! Objednací číslo A00... Obsah dodávky... 1FT Pilový plátek do kmitací pilky T 344 DP Vodicí lišta FSN SA Rovné řezy s kmitací pilou s vedením na vodicí liště Kompatibilní s vodicími lištami Bosch FSN a vodicími lištami Mafell a Festool Jednoduché spojování a odpojování kmitací pily a adaptéru bez použití nástrojů Lze použít s GST 160, GST 140, GST 1400 a dále GST 18 V-LI, GST 18 V-LI S, GST 18 V-LI B Novinka! Objednací číslo Obsah dodávky není k dispozici Program příslušenství Bosch na a dále v aktuálních katalozích příslušenství

22 Modré elektrické nářadí pro profesionály 33 Ruční okružní pila GKS 85 Okružní pila s Velkou průtažnou silou Mimořádně zatížitelný motor W pro velkou průtažnou sílu při řezání trámů z masivního dřeva s jakoukoli vlhkostí do hloubky řezu 85 mm Lisovaná kovová základní deska a uzavřený výkyvný ochranný kryt z hliníku litého pod tlakem odolají i tvrdým nárazům Optimalizované odvádění pilin a Výkonné ofukování pro volný výhled na narýsovanou čáru a přesné vedení řezu... více viz str. 3 Objednací číslo A W Hloubka řezu (90 ) 85 mm Hloubka řezu (45 ) 65 mm Ø otvoru pilového kotouče 30,0 mm Ø pilového kotouče 235 mm Obsah dodávky Boční doraz ( ) Inbusový klíč č. 5 (ET-č ) Odsávací adaptér (ET-č P06 62) Pilový kotouč HM 235 mm Ø ( ) Ruční okružní pila GKS 85 G Silák optimální přizpůsobení pro vodicí lišty Přesná souhra s novým vodicím systémem Bosch FSN a s lištami od jiných výrobců Pokosové řezy jsou s Vodicí lištou možné bez adaptéru Velká rychlost řezání díky výkonu motoru W Další výhody Základní deska z hliníku litého pod tlakem s přesně vyfrézovanými drážkami pro vodicí lišty... více viz str. 3 Objednací číslo A W Hloubka řezu (90 ) 85 mm Hloubka řezu (45 ) 65 mm Ø otvoru pilového kotouče 30,0 mm Ø pilového kotouče 235 mm Obsah dodávky /1 vložka pro L-BOXX, nářadí ( ) Inbusový klíč č. 5 (ET-č ) L-BOXX 34 (1 600 A00 1RT) Odsávací adaptér (ET-č P06 62) Pilový kotouč HM 235 mm Ø ( ) č. ND = objednací číslo náhradního dílu

23 34 Modré elektrické nářadí pro profesionály Ruční okružní pila GKS 65 Výkonná okružní pila Výkonný motor W zajišťuje velkou průtažnou sílu při řezání jakéhokoli druhu dřeva Lisovaná hliníková základní deska a uzavřený výkyvný ochranný kryt z hliníku litého pod tlakem odolají i tvrdým nárazům Nejnižší hmotnost v této třídě pro optimální manipulaci Další výhody Optimalizované odvádění pilin a Výkonné ofukování pro volný výhled na narýsovanou čáru a přesné vedení řezu... více viz str. 38 Objednací číslo W Hloubka řezu (90 ) 65 mm Hloubka řezu (45 ) 48 mm Ø otvoru pilového kotouče 30,0 mm Ø pilového kotouče 190 mm Obsah dodávky Boční doraz ( ) Inbusový klíč č. 5 (ET-č ) Odsávací adaptér (ET-č ) Pilový kotouč HM 190 mm Ø ( ) Ruční okružní pila GKS 65 G Silák optimální přizpůsobení pro vodicí lišty Přesná souhra s novým vodicím systémem Bosch FSN a s lištami od jiných výrobců Pokosové řezy jsou s Vodicí lištou možné bez adaptéru Velká rychlost řezání díky výkonu motoru W a konstantní elektronice Další výhody Základní deska z hliníku litého pod tlakem s přesně vyfrézovanými drážkami pro vodicí lišty Objednací číslo Hloubka řezu (90 ) Hloubka řezu (45 ) Ø otvoru pilového kotouče Ø pilového kotouče Obsah dodávky... více viz str. 38 není k dispozici W 65 mm 48 mm 30,0 mm 190 mm Program příslušenství Bosch na a dále v aktuálních katalozích příslušenství

24 Modré elektrické nářadí pro profesionály 35 Ruční okružní pila GKS 65 GCE Silák optimální přizpůsobení pro vodicí lišty Přesná souhra s novým vodicím systémem Bosch FSN a s lištami od jiných výrobců Pokosové řezy jsou s Vodicí lištou možné bez adaptéru Velká rychlost řezání díky výkonu motoru W a konstantní elektronice Další výhody Základní deska z hliníku litého pod tlakem s přesně vyfrézovanými drážkami pro vodicí lišty... více viz str. 38 Objednací číslo W Hloubka řezu (90 ) 65 mm Hloubka řezu (45 ) 48 mm Ø otvoru pilového kotouče 30,0 mm Ø pilového kotouče 190 mm Obsah dodávky Inbusový klíč č. 5 (ET-č ) L-BOXX 238 (1 600 A00 1RS) Odsávací adaptér (ET-č ) Pilový kotouč HM 190 mm Ø ( ) Ruční okružní pila GKS 160 Kompaktní okružní pila v základní třídě Malá hmotnost a kompaktní konstrukce pro optimální manipulaci Robustní konstrukce s lisovanou kovovou základní deskou a ochranným krytem z hliníku litého pod tlakem Optimalizované odvádění pilin pro volný výhled na pracovní plochu a přesné vedení řezu Další výhody Jednoduchá manipulace pro praváky i leváky díky oboustranné aretaci proti zapnutí Objednací číslo Hloubka řezu (90 ) Hloubka řezu (45 ) Ø otvoru pilového kotouče Ø pilového kotouče Obsah dodávky... více viz str. 38 není k dispozici W 54 mm 38 mm 20,0 mm 160 mm č. ND = objednací číslo náhradního dílu

25 36 Modré elektrické nářadí pro profesionály Ruční okružní pila GKS 190 Nejvýkonnější v základní třídě S nejvyšším výkonem motoru W ve své třídě pro rychlý postup řezání v měkkém a tvrdém dřevě Největší hloubka řezu (0 mm) a možnost úkosu (56 ) ve své třídě pro flexibilitu v každé pracovní situaci Kompaktní design nářadí pro nejlepší ovladatelnost Další výhody Výkonné ofukování pro bezprašný výhled na čáru řezu Optimalizované odvádění třísek pro lepší výhled na pracovní plochu Robustní uzavřený sklopný ochranný kryt z hliníku litého pod tlakem... více viz str. 38 Objednací číslo W Hloubka řezu (90 ) 0 mm Hloubka řezu (45 ) 50 mm Ø otvoru pilového kotouče 30,0 mm Ø pilového kotouče 190 mm Obsah dodávky Boční doraz ( ) Inbusový klíč č. 5 (ET-č ) Karton Odsávací adaptér (ET-č P06 204) Pilový kotouč HM 190 mm Ø ( ) Ruční okružní pila GKS 55 Robustní okružní pila v kompaktním formátu Malá hmotnost a kompaktní konstrukce pro optimální manipulaci Lisovaná hliníková základní deska a uzavřený výkyvný ochranný kryt z hliníku litého pod tlakem odolají i tvrdým nárazům Výkonný motor W zajišťuje velkou průtažnou sílu při řezání jakéhokoli druhu dřeva Další výhody Optimalizované odvádění pilin a Výkonné ofukování pro volný výhled na narýsovanou čáru a přesné vedení řezu... více viz str. 39 Objednací číslo W Hloubka řezu (90 ) 55 mm Hloubka řezu (45 ) 38 mm Ø otvoru pilového kotouče 20,0 mm Ø pilového kotouče 160 mm Obsah dodávky Boční doraz ( ) Inbusový klíč č. 5 (ET-č ) Odsávací adaptér (ET-č ) Pilový kotouč HM 160 mm Ø ( ) Program příslušenství Bosch na a dále v aktuálních katalozích příslušenství

26 Modré elektrické nářadí pro profesionály 3 Ruční okružní pila GKS 55 GCE Silák optimální přizpůsobení pro vodicí lišty Přesná souhra s novým vodicím systémem Bosch FSN a s lištami od jiných výrobců Pokosové řezy jsou s Vodicí lištou možné bez adaptéru Velká rychlost řezání díky výkonu motoru W a konstantní elektronice Další výhody Základní deska z hliníku litého pod tlakem s přesně vyfrézovanými drážkami pro vodicí lišty... více viz str. 39 Objednací číslo W Hloubka řezu (90 ) 55 mm Hloubka řezu (45 ) 38 mm Ø otvoru pilového kotouče 20,0 mm Ø pilového kotouče 160 mm Obsah dodávky /1 vložka pro L-BOXX, nářadí ( ) Inbusový klíč č. 5 (ET-č ) L-BOXX 238 (1 600 A00 1RS) Odsávací adaptér (ET-č ) Pilový kotouč HM 160 mm Ø ( ) Vodicí lišta FSN 1600 (1 600 Z00 00F) Ruční okružní pily GKS 85 GKS 85 G A A W W Hloubka řezu (90 ) 85 mm 85 mm Hloubka řezu (45 ) 65 mm 65 mm Ø otvoru pilového kotouče 30,0 mm 30,0 mm Ø pilového kotouče 235 mm 235 mm Volnoběžné otáčky ot/min ot/min Hmotnost,5 kg,8 kg Pozvolný rozběh kompatibilní s vodicí lištou Obsah dodávky /1 vložka pro L-BOXX, nářadí ( ) Boční doraz ( ) Inbusový klíč č. 5 (ET-č ) L-BOXX 34 (1 600 A00 1RT) Odsávací adaptér (ET-č P06 62) Pilový kotouč HM 235 mm Ø ( ) č. ND = objednací číslo náhradního dílu

27 38 Modré elektrické nářadí pro profesionály Ruční okružní pily GKS 65 GKS 65 G GKS 65 GCE není k dispozici W W W Hloubka řezu (90 ) 65 mm 65 mm 65 mm Hloubka řezu (45 ) 48 mm 48 mm 48 mm Ø otvoru pilového kotouče 30,0 mm 30,0 mm 30,0 mm Ø pilového kotouče 190 mm 190 mm 190 mm Volnoběžné otáčky ot/min ot/min ot/min Hmotnost 4,8 kg 5,2 kg 5,2 kg Constant Electronic Ochrana před přetížením Pozvolný rozběh kompatibilní s vodicí lištou Obsah dodávky Boční doraz ( ) Inbusový klíč č. 5 (ET-č ) L-BOXX 238 (1 600 A00 1RS) Odsávací adaptér (ET-č ) Pilový kotouč HM 190 mm Ø ( ) Ruční okružní pily GKS 160 GKS 190 není k dispozici W W Hloubka řezu (90 ) 54 mm 0 mm Hloubka řezu (45 ) 38 mm 50 mm Ø otvoru pilového kotouče 20,0 mm 30,0 mm Ø pilového kotouče 160 mm 190 mm Volnoběžné otáčky ot/min ot/min Hmotnost 3,6 kg 4,2 kg Ochrana před přetížením Obsah dodávky Boční doraz ( ) Inbusový klíč č. 5 (ET-č ) Karton Odsávací adaptér (ET-č P06 204) Pilový kotouč HM 190 mm Ø ( ) Program příslušenství Bosch na a dále v aktuálních katalozích příslušenství

28 Modré elektrické nářadí pro profesionály 39 Ruční okružní pily GKS 55 GKS 55 GCE W W Hloubka řezu (90 ) 55 mm 55 mm Hloubka řezu (45 ) 38 mm 38 mm Ø otvoru pilového kotouče 20,0 mm 20,0 mm Ø pilového kotouče 160 mm 160 mm Volnoběžné otáčky ot/min ot/min Hmotnost 3,5 kg 3,9 kg Constant Electronic Ochrana před přetížením Pozvolný rozběh kompatibilní s vodicí lištou Obsah dodávky /1 vložka pro L-BOXX, nářadí ( ) Boční doraz ( ) Inbusový klíč č. 5 (ET-č ) L-BOXX 238 (1 600 A00 1RS) Odsávací adaptér (ET-č ) Pilový kotouč HM 160 mm Ø ( ) Vodicí lišta FSN 1600 (1 600 Z00 00F) č. ND = objednací číslo náhradního dílu

29 380 Modré elektrické nářadí pro profesionály Akumulátorové okružní pily GKS 10,8 V-LI GKS 18 V-LI GKS 18 V-LI GKS 36 V-LI s akumulátorem 2,5 Ah A1... není k dispozici H... není k dispozici Napětí článku 10,8 V 18 V 18 V 36 V Hloubka řezu (90 ) 26,5 mm 51 mm 51 mm 54 mm Hloubka řezu (45 ) 1 mm 40 mm 40 mm 38 mm Volnoběžné otáčky ot/min ot/min ot/min ot/min Ø pilového kotouče 85 mm 165 mm 165 mm 165 mm Průměr otvoru pilového kotouče 15 mm 20 mm 20 mm 20 mm Hmotnost včetně akumulátorů 1,4 kg 4,1 kg 4,1 kg 4,8 kg Obsah dodávky /1 vložka pro L-BOXX, nářadí a nabíječka ( ) 2x akumulátor Li-Ion 2,5 Ah (1 600 A00 4ZL) 2x Li-Ion akumulátor 4,0 Ah (1 600 Z00 038) Adaptér na odsávání Boční doraz Boční doraz / adaptér pro vodicí lištu Inbusový klíč L-BOXX 136 (1 600 A00 1RR) L-BOXX 238 (1 600 A00 1RS) Pilový kotouč HM 165 mm Ø ( ) Pilový list na dřevo ( ) Rychlonabíječka AL 1130 CV ( ) Rychlonabíječka AL 1860 CV ( ) Vložka L-BOXX nabíječky ( ) Vložka pro L-BOXX pro nářadí ( ) Program příslušenství Bosch na a dále v aktuálních katalozích příslušenství

30 Modré elektrické nářadí pro profesionály 381 Elektrická řetězová pila GKE 35 BCE Vysoký průtah při zatížení Motor W pro velkou průtažnou sílu Konstantní elektronika pro rovnoměrnou rychlost řezání při zatížení Výměna a napnutí řetězu bez použití nástrojů (Bosch SDS) Další výhody Kompaktní design nářadí s optimalizovaným vyvážením a ergonomickou rukojetí umožňuje pracovat bez únavy Ochrana před přetížením motoru a pozvolný rozběh pro delší životnost Skvělá ochrana díky bezpečnostní brzdě proti zpětnému rázu a doběhové brzdě s dobou brzdění < 1,0 s Kvalitní lišta a řetěz zajišťují dlouhou životnost a tím hospodárnost... více viz str. 382 Objednací číslo W Lišta, délka 350 mm Dělení řetězu 3/8 " Rychlost řetězu 12,00 m/s Obsah dodávky Lišta Double Guard 35 cm ( ) Ochrana při přepravě (ET-č ) Řetěz 35 cm ( ) 80 mm 200 mm Elektrická řetězová pila GKE 40 BCE Vysoký průtah při zatížení Motor W pro velkou průtažnou sílu Konstantní elektronika pro rovnoměrnou rychlost řezání při zatížení Výměna a napnutí řetězu bez použití nástrojů (Bosch SDS) Další výhody Kompaktní design nářadí s optimalizovaným vyvážením a ergonomickou rukojetí umožňuje pracovat bez únavy Ochrana před přetížením motoru a pozvolný rozběh pro delší životnost Skvělá ochrana díky bezpečnostní brzdě proti zpětnému rázu a doběhové brzdě s dobou brzdění < 1,0 s Kvalitní lišta a řetěz zajišťují dlouhou životnost a tím hospodárnost... více viz str. 382 Objednací číslo W Lišta, délka 400 mm Dělení řetězu 3/8 " Rychlost řetězu 12,00 m/s Obsah dodávky Lišta Double Guard 40 cm ( ) Ochrana při přepravě (ET-č ) Řetěz 40 cm ( ) 820 mm 200 mm č. ND = objednací číslo náhradního dílu

31 382 Modré elektrické nářadí pro profesionály Elektrické řetězové pily GKE 35 BCE GKE 40 BCE W W Lišta, délka 350 mm 400 mm Dělení řetězu 3/8 " 3/8 " Rychlost řetězu 12,00 m/s 12,00 m/s Délka kabelu 2,5 m 2,5 m Hmotnost 4,6 kg 4,8 kg Síla hnacího článku 1,3 mm 1,3 mm Doba brzdění bezpečnostní brzdy <= 0,1 s <= 0,1 s Doba brzdění doběhové brzdy <= 1 s <= 1 s Obsah dodávky Lišta Double Guard 35 cm ( ) Lišta Double Guard 40 cm ( ) Ochrana při přepravě (ET-č ) Řetěz 35 cm ( ) Řetěz 40 cm ( ) Elektrická pila ocaska GFZ AC Univerzální nářadí s konstantní elektronikou Univerzálně použitelná pro řezání dřeva, sádrokartonu, plynobetonu a plastu Ideální i pro hluboké řezy Konstantní elektronika s plynulou předvolbou otáček pro konstantní rychlost řezání i při zatížení Další výhody Systém SDS pro pohodlnou výměnu pilového listu bez použití nástrojů Stabilní, pevná lišta Hliníková základová deska Naklonitelná přídavná rukojeť a bočně posunovatelná pro okrajové řezy Aretace proti zapnutí Odsávací kanál pro účinné externí odsávání Vhodná i pro leváky Objednací číslo W Lišta, délka 350 mm Délka zdvihu 50 mm Počet volnoběžných zdvihů min 1 Hmotnost 5,2 kg Obsah dodávky Lišta (ET-č ) Odsávací adaptér (ET-č ) Sada pilových plátků na dřevo a plasty ( ) Program příslušenství Bosch na a dále v aktuálních katalozích příslušenství

32 Modré elektrické nářadí pro profesionály 383 Příslušenství pro ruční okružní pily Příslušenství pro ruční okružní pily VSE VPI Objednací číslo Délkový doraz Pro GKS 55; GKS 65; GKS 85; GKS 85 G; GKS Materiál Šířka mm Výška mm Hloubka mm VSE VPI Objednací číslo Kovový kufr Pro GKS 55; GKS 65 M Příslušenství VPI = prodejní balení / VSE = zásilkové balení (minimální objednací množství na balení/objednací číslo)

33 384 Modré elektrické nářadí pro profesionály Pila ocaska GSA 1100 E Optimální výhled v každé pracovní situaci Integrované LED pro lepší výhled na obrobek Silný motor s Výkonem W pro vysokou rychlost řezání Kovový hák k zavěšení nářadí při přerušení práce Další výhody Bosch SDS pro rychlou a pohodlnou výměnu pilového listu Pogumovaná skříň převodovky pro bezpečné a příjemné uchopení... více viz str. 385 Objednací číslo C W Hloubka řezu ve dřevě 230 mm Hloubka řezu v kov. profilech a trubkách 20 mm Obsah dodávky Pilový plátek na dřevo S 2345 X ( ) Pilový plátek na kov S 123 XF ( ) Příruční kufr ( ) Pila ocaska GSA 1300 PCE Nejmenší vibrace v této třídě při vysokém výkonu W Pro práci bez únavy: antivibrační rukojeť a Vyvážení hmotnosti Vysoce výkonný 1 300W motor s konstantní elektronikou pro nejnáročnější použití Konstantní orbitální pohyb pro rychlý postup řezání Další výhody Systém výměny pilového listu SDS pro rychlou a pohodlnou výměnu pilového listu jednou rukou Stabilní světlo LED pro osvětlení tmavých pracovních oblastí Doraz nastavitelný bez použití nástrojů Kovový hák k zavěšení nářadí při přerušení práce Pogumovaná skříň převodovky pro bezpečné a příjemné uchopení... více viz str. 385 Objednací číslo E W Hloubka řezu ve dřevě 230 mm Hloubka řezu v kov. profilech a trubkách 20 mm Obsah dodávky Pilový plátek na dřevo S 2345 X Pilový plátek na kov S 123 XF Příruční kufr Program příslušenství Bosch na a dále v aktuálních katalozích příslušenství

34 Modré elektrické nářadí pro profesionály 385 Pily ocasky GSA 1100 E GSA 1300 PCE C E... Hloubka řezu ve dřevě 230 mm 230 mm Hloubka řezu v kov. profilech a trubkách 20 mm 20 mm W W Pila, výška zdvihu 28 mm 28 mm Počet volnoběžných zdvihů min min 1 Hmotnost 3,6 kg 4,1 kg Obsah dodávky Pilový plátek na dřevo S 2345 X Pilový plátek na dřevo S 2345 X ( ) Pilový plátek na kov S 123 XF Pilový plátek na kov S 123 XF ( ) Příruční kufr Příruční kufr ( ) č. ND = objednací číslo náhradního dílu

35 386 Modré elektrické nářadí pro profesionály Akumulátorové pily ocasky GSA 10,8 V-LI GSA 18 V-LI GSA 36 V-LI s akumulátorem 2,5 Ah L J Napětí článku 10,8 V 18 V 36 V Výšky zdvihu 14,5 mm 28 mm 28 mm Hmotnost včetně akumulátoru 1,2 kg 3,4 kg 4,2 kg Obsah dodávky A... R02 1/2 vložka pro L-BOXX, nabíječka ( ) 1/2 vložka pro L-BOXX, nářadí ( ) 1x pilový plátek na kov S 522 EF (obj. č. pro sadu 2 ks ) 1x pilový plátek Wood and Metal S 511 DF (obj. č. pro sadu 2 ks ) 2 x Li-Ion akumulátor 2,6 Ah ( ) 2x akumulátor Li-Ion 2,5 Ah (1 600 A00 4ZL) 2x Li-Ion akumulátor 4,0 Ah (1 600 Z00 038) Karton L-BOXX 102 (1 600 A00 1RP) L-BOXX 238 (1 600 A00 1RS) Pilový plátek na dřevo S 2345 X ( ) Pilový plátek na kov S 123 XF ( ) Pilový plátek na kov S 522 EF ( ) Pilový plátek na Wood and Metal S 511 DF ( ) Příruční kufr Rychlonabíječka AL 1130 CV ( ) Rychlonabíječka AL 1860 CV ( ) Rychlonabíječka AL 3640 CV ( ) Víko vložky L-BOXX nabíječky ( ) Vložka pro L-BOXX 1/1 pro nářadí a nabíječku ( , ) Program příslušenství Bosch na a dále v aktuálních katalozích příslušenství

36 Modré elektrické nářadí pro profesionály 38

37 388 Modré elektrické nářadí pro profesionály Přehled pil a příslušenství Abyste si mohli správně vybrat, máte tři možnosti, jak použít tuto tabulku: 1. Máte jasně daný požadavek na použití, např. práce v blízkosti okraje, a hledáte nářadí a příhodné příslušenství. 2. Máte nářadí, hledáte ideální oblasti použití a příhodné příslušenství pro příslušné materiály. 3. Musíte opracovat nějaký materiál, hledáte proto příhodné příslušenství, rozhodujete se o vlastnostech jeho použití a následně o optimálním nářadí. Nářadí Model Hloubka řezu do dřeva (mm) Hloubka řezu do nelegované oceli/ocelových profilů (mm) Příkon (W) Hmotnost (kg) Příslušenství Kmitací pily Pro úhlově přesné řezy a přesné vedení Pily ocasky Mečouni s enormním řezným výkonem, i blízko okrajů GST 90 E ,3 GST 90 BE ,6 GST 150 CE ,6 GST 150 BCE , GST 140 CE ,2 GST 140 BCE ,3 GST 14,4 V-LI ,3* GST 18 V-LI ,4* GSA 1100 E ,6 GSA ,1 GSA 10,8 V-LI ,2* GSA 18 V-LI ,4* GSA 36 V-LI ,2* Ponorná pila Přesná a výkonná pro rovné řezy s vodicí lištou GKT 55 GCE , Okružní pily Kompaktní, robustní a výkonné s nejvyšší řeznou rychlostí Elektrická pila ocaska Univerzální pila pro hrubé řezání GKS ,6 GKS ,5 GKS 55 GCE ,9 GKS ,2 GKS ,8 GKS 65 GCE ,2 GKS ,5 GKS 85 G ,8 GKS 18 V-LI 51 4,1* GKS 36 V-LI 54 4,8* GFZ AC ,2 Řetězové pily Nejvyšší průtah při zatížení. Optimální pro hrubý přířez tlustého dřeva GKE 35 BCE ,6 GKE 40 BCE ,8 * s akumulátorem

38 Modré elektrické nářadí pro profesionály 389 Použití Materiál / příslušenství Rychlost řezu Přesné úhlové řezy Řez v křivkách Kvalita řezu Práce blízko okrajů Dřevo Dřevo + kov Kov Speciální 100 % 100 % Příslušenství 100 % Wood MultiMaterial * MultiMaterial * 100 % Wood * MultiMaterial * * MultiMaterial Steel Aluminium * * 100 % 100 % * pouze neželezné kovy
