Návod k montáži a obsluze krbové vložky Napoleon EPI3

Transkript

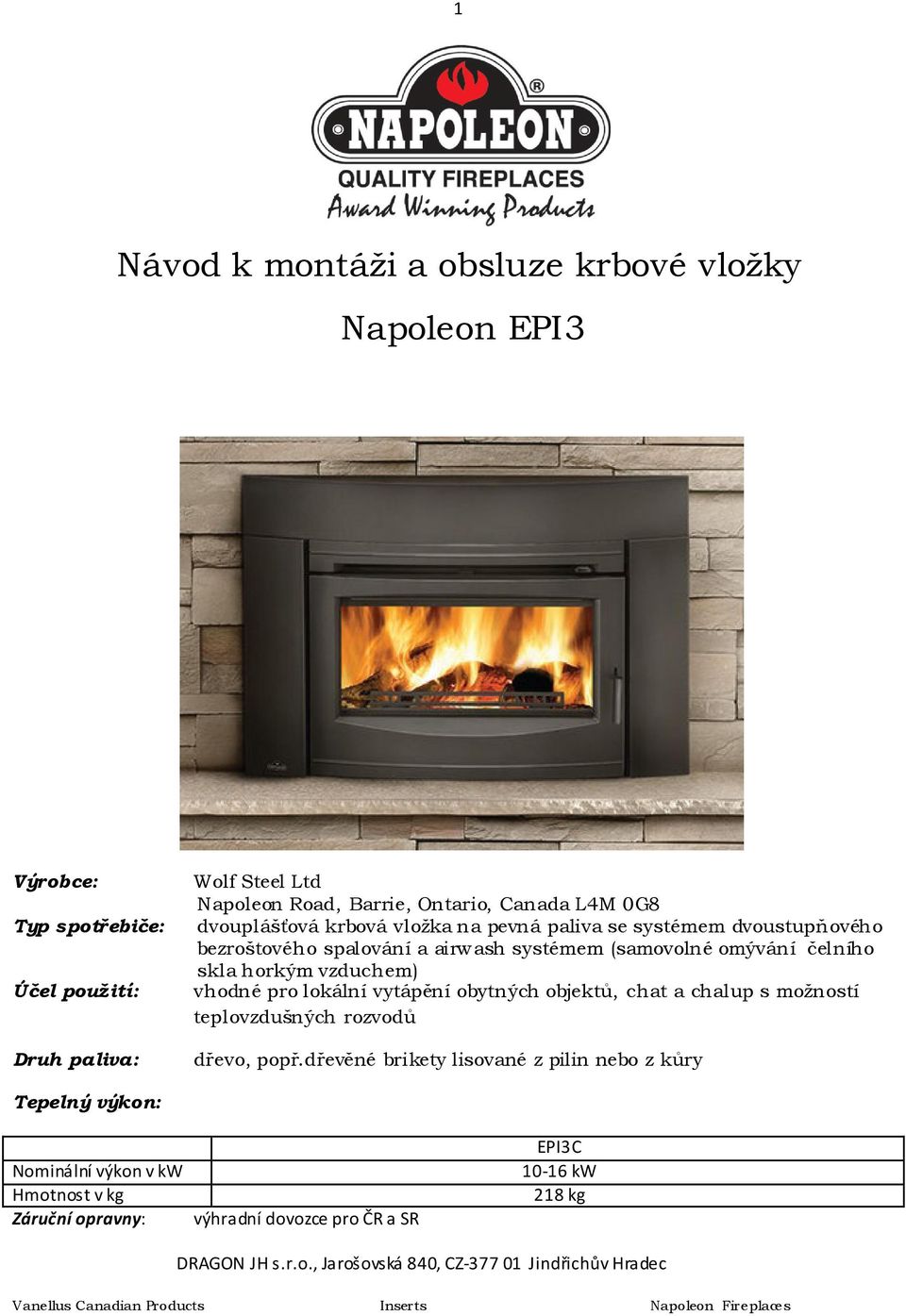

1 1 Návod k montáži a obsluze krbové vložky Napoleon EPI3 Výrobce: Wolf Steel Ltd Napoleon Road, Barrie, Ontario, Canada L4M 0G8 Typ spotřebiče: dvouplášťová krbová vložka na pevná paliva se systémem dvoustupňového bezroštového spalování a airwash systémem (samovolné omývání čelního skla horkým vzduchem) Účel použití: vhodné pro lokální vytápění obytných objektů, chat a chalup s možností teplovzdušných rozvodů Druh paliva: dřevo, popř.dřevěné brikety lisované z pilin nebo z kůry Tepelný výkon: Nominální výkon v kw Hmotnost v kg Záruční opravny: výhradní dovozce pro ČR a SR EPI3C kw 218 kg DRAGON JH s.r.o., Jarošovská 840, CZ Jindřichův Hradec

2 2 Údaje o bezpečnostních opatřeních z hlediska požární ochrany dle ČSN :97 Při instalaci a užívání spotřebiče musí být dodrženy následující pokyny dle ČSN čl Spotřebič obsluhujte dle pokynů v návodu k obsluze. Obsluhu spotřebiče smí provádět pouze dospělé osoby. Spotřebič smí být používán v obyčejném prostředí dle ČSN při změně tohoto prostředí, kdy by mohlo vzniknout přechodné nebezpečí požáru nebo výbuchu (např. při lepení linolea, PVC, při práci s nátěrovými hmotami apod.) musí být spotřebič včas před vznikem nebezpečí vyřazen z provozu). Připojení spotřebiče ke komínovému průduchu musí být provedeno dle ČSN Spotřebič je nutné umístit tak, aby stál pevně na nehořlavém podkladu, přesahující půdorys spotřebiče nejméně o 100 mm na všech stranách. Spotřebič vyžaduje občasnou obsluhu a dozor. Spotřebič je zakázáno jakkoliv přetěžovat. Při odstraňování popela zvláště horkého dbejte zvýšené opatrnosti. Na spotřebič a do vzdálenosti menší než bezpečná vzdálenost od něho nesmějí být kladeny předměty z hořlavých hmot. Informace o stupni hořlavosti některých stavebních hmot Jakékoli úpravy spotřebiče jsou nepřípustné Stupeň hořlavosti stavebních hmot a výrobků: Stavební hmoty zařazené do do stupně hořlavosti: A... nehořlavé žula, pískovec, betony, těžké pórovité cihly, keramické obkladačky, speciální omítky B... nesnadno hořlavé C1... těžce hořlavé C2... středně hořlavé C3... lehce hořlavé akumín, heraklit, lihnos, itavér dřevo listnaté, překližka, sirkolit, tvrzený papír, umakart dřevotřískové desky, solodur, korkové desky, pryž, podlahoviny dřevovláknité desky, polystyren, polyuretan, PVC lehčený Děkujeme Vám za nákup NAPOLEON EPI3C Váš nový spotřebič byl vyroben v maximální kvalitě a prošel přísnými zkouškami bezpečnosti a kvality, aby zajistil mnoho let bezproblémového provozu. Přesto Vás prosíme, abyste se důkladně seznámil s tímto návodem k montáži a obsluze. Je zde podrobný popis vlastností Vašich vložky Hampton a tipy pro údržbu a provoz, které Vašemu spotřebiči pomohou dosáhnout optimální výkonnosti. Gratulujeme Vám k Vašemu novému nákupu.

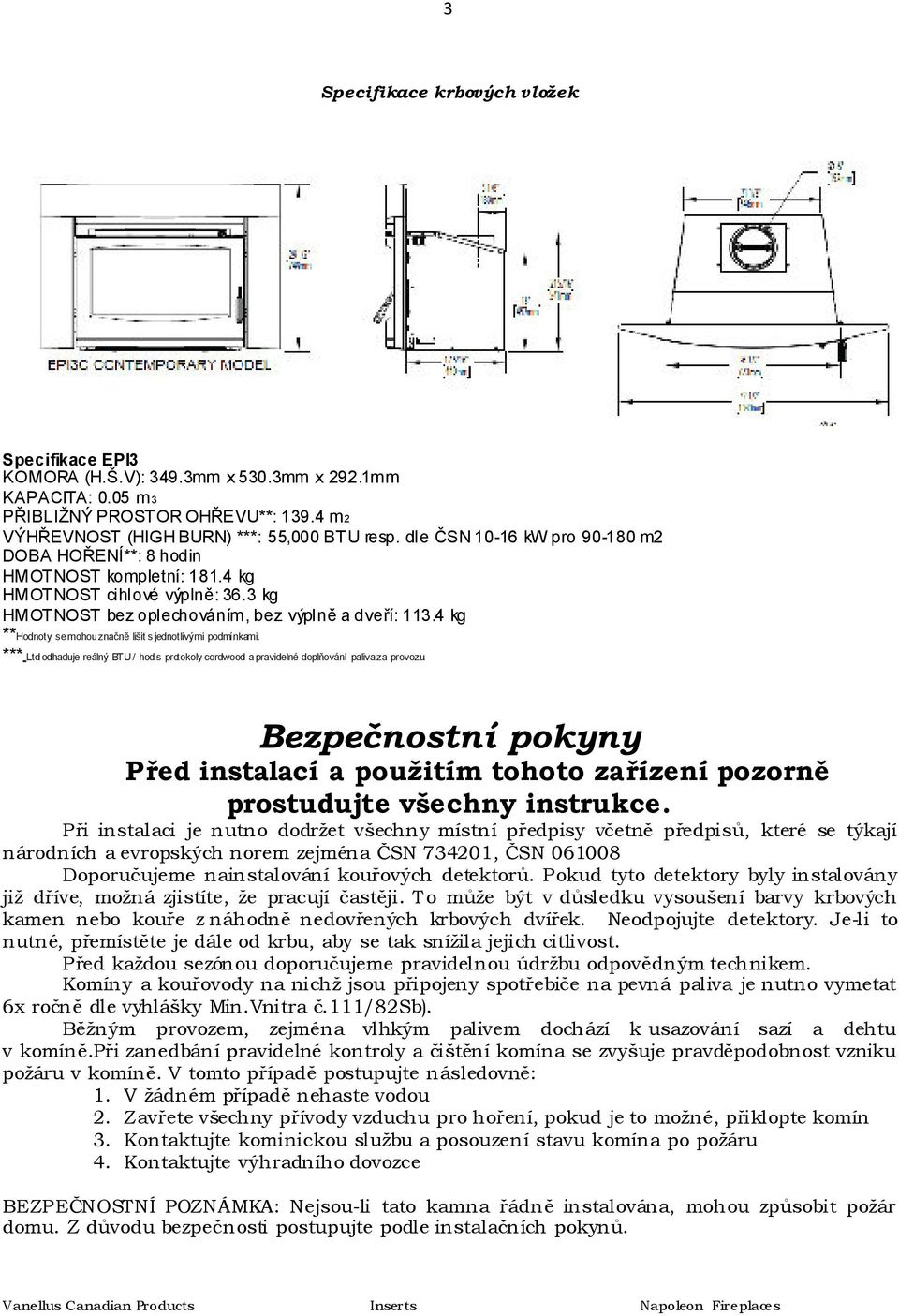

3 3 Specifikace krbových vložek Specifikace EPI3 KOMORA (H.Š.V): 349.3mm x 530.3mm x 292.1mm KAPACITA: 0.05 m3 PŘIBLIŽNÝ PROSTOR OHŘEVU**: m2 VÝHŘEVNOST (HIGH BURN) ***: 55,000 BTU resp. dle ČSN kw pro m2 DOBA HOŘENÍ**: 8 hodin HMOTNOST kompletní: kg HMOTNOST cihlové výplně: 36.3 kg HMOTNOST bez oplechováním, bez výplně a dveří: kg **Hodnoty se mohou značně lišit s jednotlivými podmínkami. *** Ltd odhaduje reálný BTU / hod s protokoly cordwood a pravidelné doplňování paliva za provozu. Bezpečnostní pokyny Před instalací a použitím tohoto zařízení pozorně prostudujte všechny instrukce. Při instalaci je nutno dodržet všechny místní předpisy včetně předpisů, které se týkají národních a evropských norem zejména ČSN , ČSN Doporučujeme nainstalování kouřových detektorů. Pokud tyto detektory byly instalovány již dříve, možná zjistíte, že pracují častěji. To může být v důsledku vysoušení barvy krbových kamen nebo kouře z náhodně nedovřených krbových dvířek. Neodpojujte detektory. Je-li to nutné, přemístěte je dále od krbu, aby se tak snížila jejich citlivost. Před každou sezónou doporučujeme pravidelnou údržbu odpovědným technikem. Komíny a kouřovody na nichž jsou připojeny spotřebiče na pevná paliva je nutno vymetat 6x ročně dle vyhlášky Min.Vnitra č.111/82sb). Běžným provozem, zejména vlhkým palivem dochází k usazování sazí a dehtu v komíně.při zanedbání pravidelné kontroly a čištění komína se zvyšuje pravděpodobnost vzniku požáru v komíně. V tomto případě postupujte následovně: 1. V žádném případě nehaste vodou 2. Zavřete všechny přívody vzduchu pro hoření, pokud je to možné, přiklopte komín 3. Kontaktujte kominickou službu a posouzení stavu komína po požáru 4. Kontaktujte výhradního dovozce BEZPEČNOSTNÍ POZNÁMKA: Nejsou-li tato kamna řádně instalována, mohou způsobit požár domu. Z důvodu bezpečnosti postupujte podle instalačních pokynů.

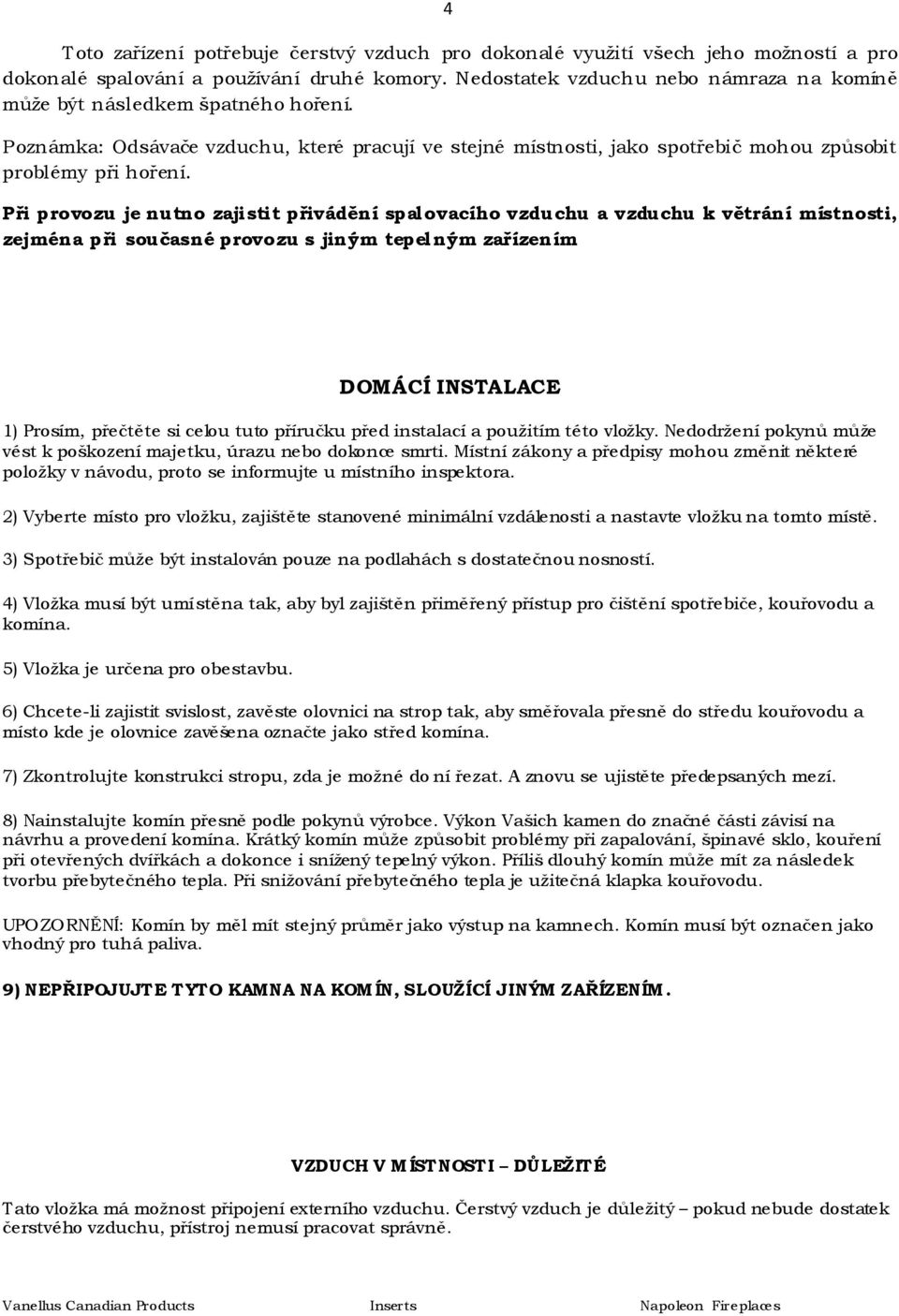

4 4 Toto zařízení potřebuje čerstvý vzduch pro dokonalé využití všech jeho možností a pro dokonalé spalování a používání druhé komory. Nedostatek vzduchu nebo námraza na komíně může být následkem špatného hoření. Poznámka: Odsávače vzduchu, které pracují ve stejné místnosti, jako spotřebič mohou způsobit problémy při hoření. Při provozu je nutno zajistit přivádění spalovacího vzduchu a vzduchu k větrání místnosti, zejména při současné provozu s jiným tepelným zařízením DOMÁCÍ INSTALACE 1) Prosím, přečtěte si celou tuto příručku před instalací a použitím této vložky. Nedodržení pokynů může vést k poškození majetku, úrazu nebo dokonce smrti. Místní zákony a předpisy mohou změnit některé položky v návodu, proto se informujte u místního inspektora. 2) Vyberte místo pro vložku, zajištěte stanovené minimální vzdálenosti a nastavte vložku na tomto místě. 3) Spotřebič může být instalován pouze na podlahách s dostatečnou nosností. 4) Vložka musí být umístěna tak, aby byl zajištěn přiměřený přístup pro čištění spotřebiče, kouřovodu a komína. 5) Vložka je určena pro obestavbu. 6) Chcete-li zajistit svislost, zavěste olovnici na strop tak, aby směřovala přesně do středu kouřovodu a místo kde je olovnice zavěšena označte jako střed komína. 7) Zkontrolujte konstrukci stropu, zda je možné do ní řezat. A znovu se ujistěte předepsaných mezí. 8) Nainstalujte komín přesně podle pokynů výrobce. Výkon Vašich kamen do značné části závisí na návrhu a provedení komína. Krátký komín může způsobit problémy při zapalování, špinavé sklo, kouření při otevřených dvířkách a dokonce i snížený tepelný výkon. Příliš dlouhý komín může mít za následek tvorbu přebytečného tepla. Při snižování přebytečného tepla je užitečná klapka kouřovodu. UPOZORNĚNÍ: Komín by měl mít stejný průměr jako výstup na kamnech. Komín musí být označen jako vhodný pro tuhá paliva. 9) NEPŘIPOJUJTE TYTO KAMNA NA KOMÍN, SLOUŽÍCÍ JINÝM ZAŘÍZENÍM. VZDUCH V MÍSTNOSTI DŮLEŽITÉ Tato vložka má možnost připojení externího vzduchu. Čerstvý vzduch je důležitý pokud nebude dostatek čerstvého vzduchu, přístroj nemusí pracovat správně.

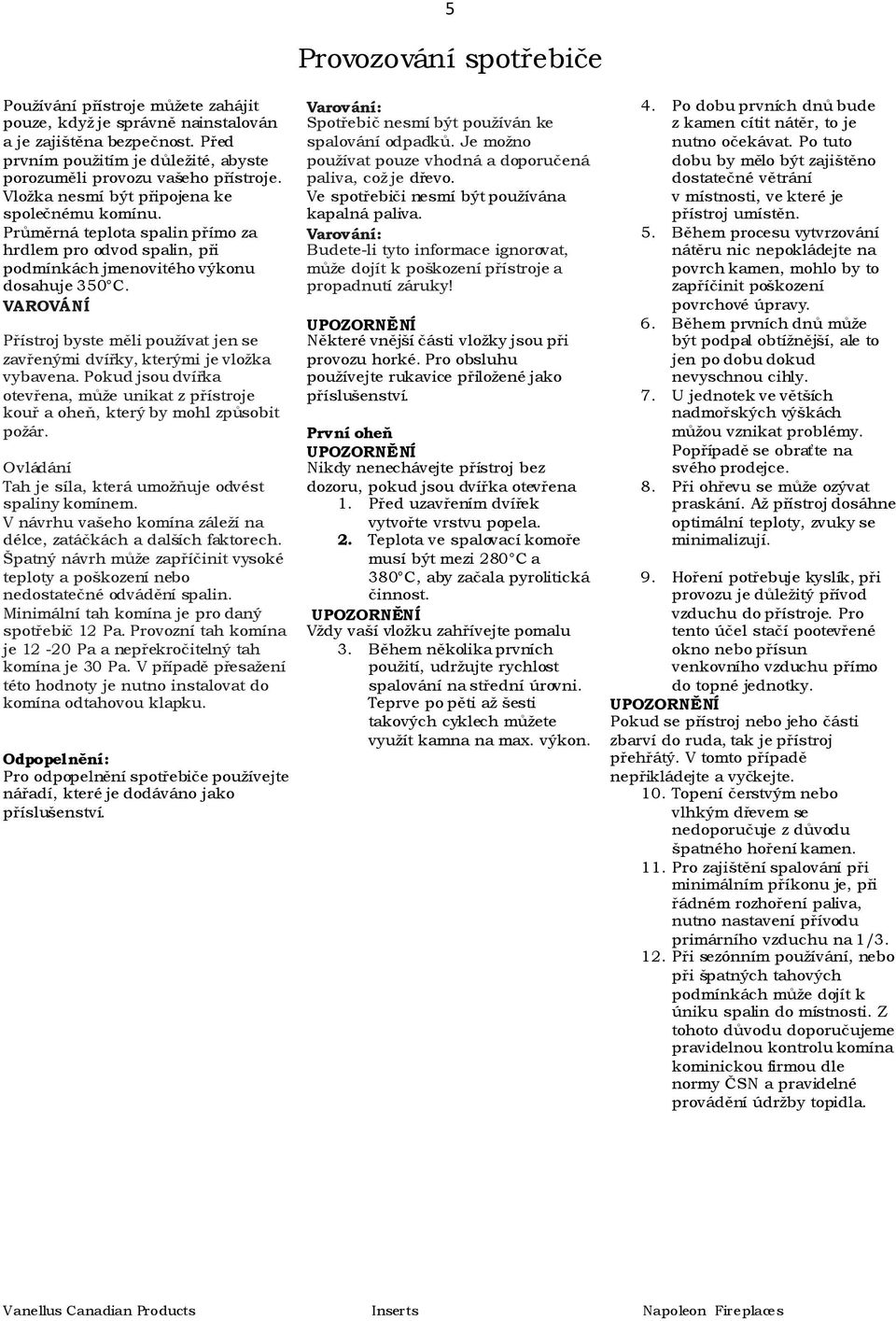

5 Používání přístroje můžete zahájit pouze, když je správně nainstalován a je zajištěna bezpečnost. Před prvním použitím je důležité, abyste porozuměli provozu vašeho přístroje. Vložka nesmí být připojena ke společnému komínu. Průměrná teplota spalin přímo za hrdlem pro odvod spalin, při podmínkách jmenovitého výkonu dosahuje 350 C. VAROVÁNÍ Přístroj byste měli používat jen se zavřenými dvířky, kterými je vložka vybavena. Pokud jsou dvířka otevřena, může unikat z přístroje kouř a oheň, který by mohl způsobit požár. Ovládání Tah je síla, která umožňuje odvést spaliny komínem. V návrhu vašeho komína záleží na délce, zatáčkách a dalších faktorech. Špatný návrh může zapříčinit vysoké teploty a poškození nebo nedostatečné odvádění spalin. Minimální tah komína je pro daný spotřebič 12 Pa. Provozní tah komína je Pa a nepřekročitelný tah komína je 30 Pa. V případě přesažení této hodnoty je nutno instalovat do komína odtahovou klapku. Odpopelnění: Pro odpopelnění spotřebiče používejte nářadí, které je dodáváno jako příslušenství. 5 Provozování spotřebiče Varování: Spotřebič nesmí být používán ke spalování odpadků. Je možno používat pouze vhodná a doporučená paliva, což je dřevo. Ve spotřebiči nesmí být používána kapalná paliva. Varování: Budete-li tyto informace ignorovat, může dojít k poškození přístroje a propadnutí záruky! UPOZORNĚNÍ Některé vnější části vložky jsou při provozu horké. Pro obsluhu používejte rukavice přiložené jako příslušenství. První oheň UPOZORNĚNÍ Nikdy nenechávejte přístroj bez dozoru, pokud jsou dvířka otevřena 1. Před uzavřením dvířek vytvořte vrstvu popela. 2. Teplota ve spalovací komoře musí být mezi 280 C a 380 C, aby začala pyrolitická činnost. UPOZORNĚNÍ Vždy vaší vložku zahřívejte pomalu 3. Během několika prvních použití, udržujte rychlost spalování na střední úrovni. Teprve po pěti až šesti takových cyklech můžete využít kamna na max. výkon. 4. Po dobu prvních dnů bude z kamen cítit nátěr, to je nutno očekávat. Po tuto dobu by mělo být zajištěno dostatečné větrání v místnosti, ve které je přístroj umístěn. 5. Během procesu vytvrzování nátěru nic nepokládejte na povrch kamen, mohlo by to zapříčinit poškození povrchové úpravy. 6. Během prvních dnů může být podpal obtížnější, ale to jen po dobu dokud nevyschnou cihly. 7. U jednotek ve větších nadmořských výškách můžou vznikat problémy. Popřípadě se obraťte na svého prodejce. 8. Při ohřevu se může ozývat praskání. Až přístroj dosáhne optimální teploty, zvuky se minimalizují. 9. Hoření potřebuje kyslík, při provozu je důležitý přívod vzduchu do přístroje. Pro tento účel stačí pootevřené okno nebo přísun venkovního vzduchu přímo do topné jednotky. UPOZORNĚNÍ Pokud se přístroj nebo jeho části zbarví do ruda, tak je přístroj přehřátý. V tomto případě nepřikládejte a vyčkejte. 10. Topení čerstvým nebo vlhkým dřevem se nedoporučuje z důvodu špatného hoření kamen. 11. Pro zajištění spalování při minimálním příkonu je, při řádném rozhoření paliva, nutno nastavení přívodu primárního vzduchu na 1/ Při sezónním používání, nebo při špatných tahových podmínkách může dojít k úniku spalin do místnosti. Z tohoto důvodu doporučujeme pravidelnou kontrolu komína kominickou firmou dle normy ČSN a pravidelné provádění údržby topidla.

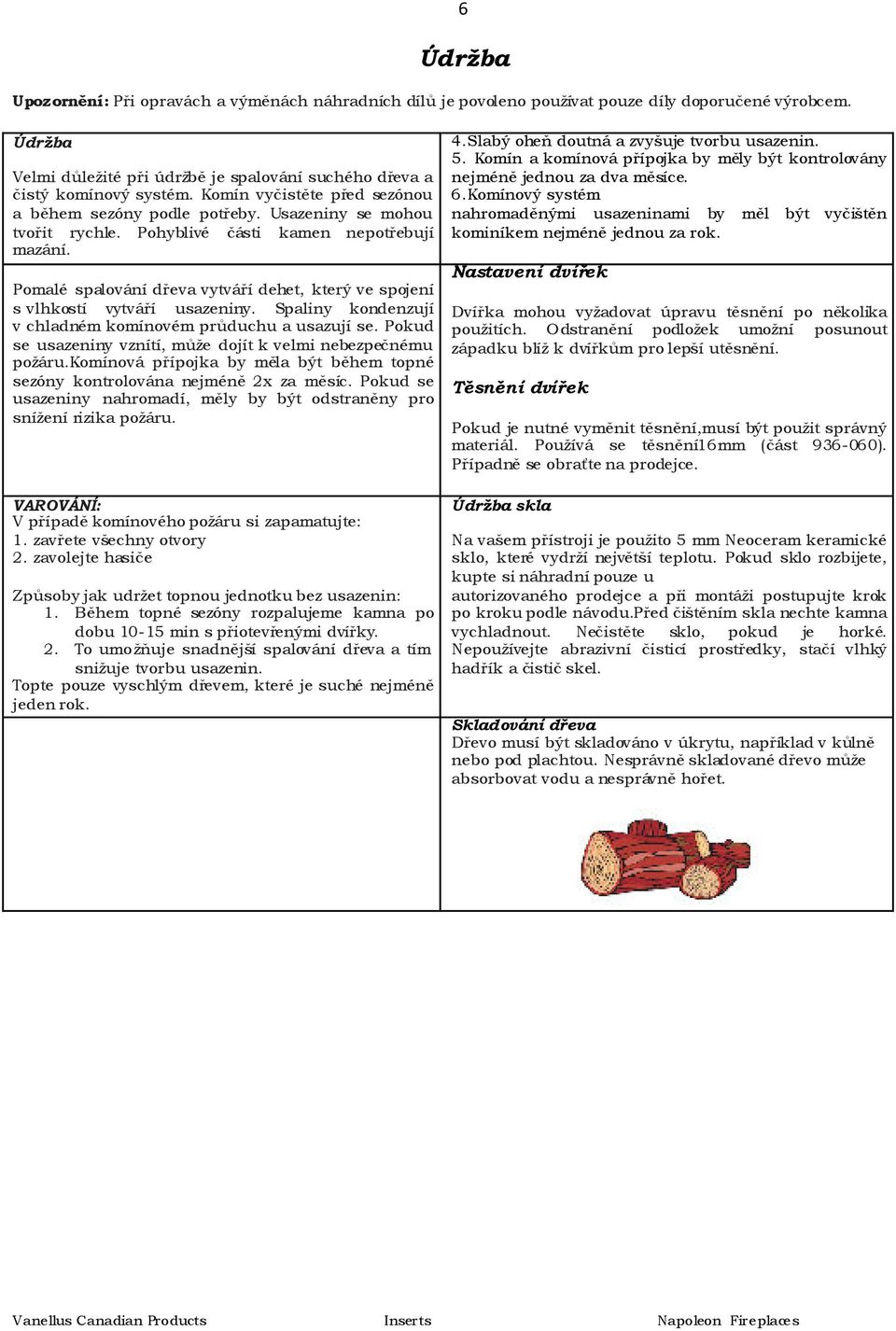

6 6 Údržba Upozornění: Při opravách a výměnách náhradních dílů je povoleno používat pouze díly doporučené výrobcem. Údržba Velmi důležité při údržbě je spalování suchého dřeva a čistý komínový systém. Komín vyčistěte před sezónou a během sezóny podle potřeby. Usazeniny se mohou tvořit rychle. Pohyblivé části kamen nepotřebují mazání. Pomalé spalování dřeva vytváří dehet, který ve spojení s vlhkostí vytváří usazeniny. Spaliny kondenzují v chladném komínovém průduchu a usazují se. Pokud se usazeniny vznítí, může dojít k velmi nebezpečnému požáru.komínová přípojka by měla být během topné sezóny kontrolována nejméně 2x za měsíc. Pokud se usazeniny nahromadí, měly by být odstraněny pro snížení rizika požáru. VAROVÁNÍ: V případě komínového požáru si zapamatujte: 1. zavřete všechny otvory 2. zavolejte hasiče Způsoby jak udržet topnou jednotku bez usazenin: 1. Během topné sezóny rozpalujeme kamna po dobu min s přiotevřenými dvířky. 2. To umožňuje snadnější spalování dřeva a tím snižuje tvorbu usazenin. Topte pouze vyschlým dřevem, které je suché nejméně jeden rok. 4.Slabý oheň doutná a zvyšuje tvorbu usazenin. 5. Komín a komínová přípojka by měly být kontrolovány nejméně jednou za dva měsíce. 6.Komínový systém nahromaděnými usazeninami by měl být vyčištěn kominíkem nejméně jednou za rok. Nastavení dvířek Dvířka mohou vyžadovat úpravu těsnění po několika použitích. Odstranění podložek umožní posunout západku blíž k dvířkům pro lepší utěsnění. Těsnění dvířek Pokud je nutné vyměnit těsnění,musí být použit správný materiál. Používá se těsnění16mm (část ). Případně se obraťte na prodejce. Údržba skla Na vašem přístroji je použito 5 mm Neoceram keramické sklo, které vydrží největší teplotu. Pokud sklo rozbijete, kupte si náhradní pouze u autorizovaného prodejce a při montáži postupujte krok po kroku podle návodu.před čištěním skla nechte kamna vychladnout. Nečistěte sklo, pokud je horké. Nepoužívejte abrazivní čisticí prostředky, stačí vlhký hadřík a čistič skel. Skladování dřeva Dřevo musí být skladováno v úkrytu, například v kůlně nebo pod plachtou. Nesprávně skladované dřevo může absorbovat vodu a nesprávně hořet.

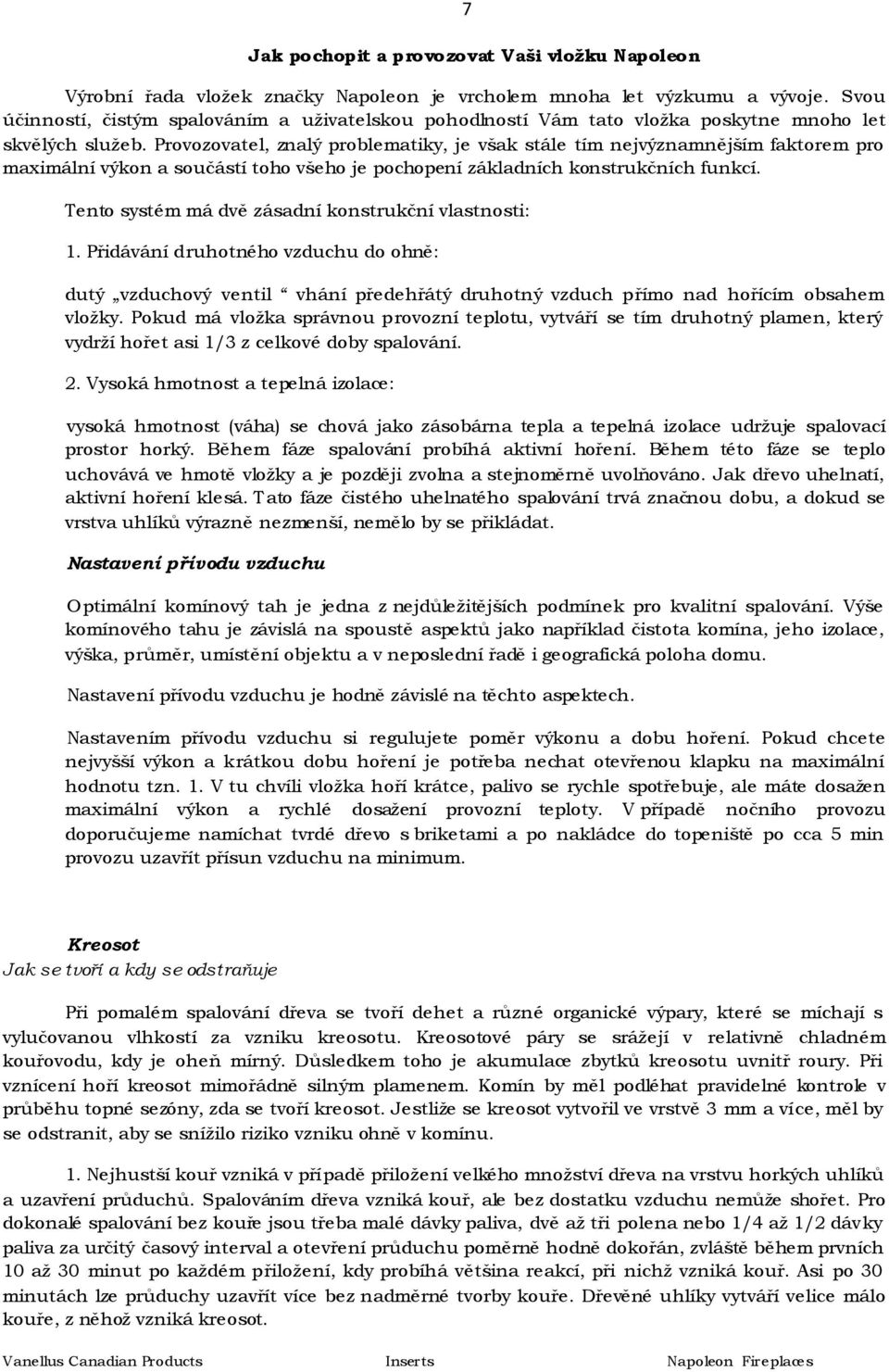

7 7 Jak pochopit a provozovat Vaši vložku Napoleon Výrobní řada vložek značky Napoleon je vrcholem mnoha let výzkumu a vývoje. Svou účinností, čistým spalováním a uživatelskou pohodlností Vám tato vložka poskytne mnoho let skvělých služeb. Provozovatel, znalý problematiky, je však stále tím nejvýznamnějším faktorem pro maximální výkon a součástí toho všeho je pochopení základních konstrukčních funkcí. Tento systém má dvě zásadní konstrukční vlastnosti: 1. Přidávání druhotného vzduchu do ohně: dutý vzduchový ventil vhání předehřátý druhotný vzduch přímo nad hořícím obsahem vložky. Pokud má vložka správnou provozní teplotu, vytváří se tím druhotný plamen, který vydrží hořet asi 1/3 z celkové doby spalování. 2. Vysoká hmotnost a tepelná izolace: vysoká hmotnost (váha) se chová jako zásobárna tepla a tepelná izolace udržuje spalovací prostor horký. Během fáze spalování probíhá aktivní hoření. Během této fáze se teplo uchovává ve hmotě vložky a je později zvolna a stejnoměrně uvolňováno. Jak dřevo uhelnatí, aktivní hoření klesá. Tato fáze čistého uhelnatého spalování trvá značnou dobu, a dokud se vrstva uhlíků výrazně nezmenší, nemělo by se přikládat. Nastavení přívodu vzduchu Optimální komínový tah je jedna z nejdůležitějších podmínek pro kvalitní spalování. Výše komínového tahu je závislá na spoustě aspektů jako například čistota komína, jeho izolace, výška, průměr, umístění objektu a v neposlední řadě i geografická poloha domu. Nastavení přívodu vzduchu je hodně závislé na těchto aspektech. Nastavením přívodu vzduchu si regulujete poměr výkonu a dobu hoření. Pokud chcete nejvyšší výkon a krátkou dobu hoření je potřeba nechat otevřenou klapku na maximální hodnotu tzn. 1. V tu chvíli vložka hoří krátce, palivo se rychle spotřebuje, ale máte dosažen maximální výkon a rychlé dosažení provozní teploty. V případě nočního provozu doporučujeme namíchat tvrdé dřevo s briketami a po nakládce do topeniště po cca 5 min provozu uzavřít přísun vzduchu na minimum. Kreosot Jak se tvoří a kdy se odstraňuje Při pomalém spalování dřeva se tvoří dehet a různé organické výpary, které se míchají s vylučovanou vlhkostí za vzniku kreosotu. Kreosotové páry se srážejí v relativně chladném kouřovodu, kdy je oheň mírný. Důsledkem toho je akumulace zbytků kreosotu uvnitř roury. Při vznícení hoří kreosot mimořádně silným plamenem. Komín by měl podléhat pravidelné kontrole v průběhu topné sezóny, zda se tvoří kreosot. Jestliže se kreosot vytvořil ve vrstvě 3 mm a více, měl by se odstranit, aby se snížilo riziko vzniku ohně v komínu. 1. Nejhustší kouř vzniká v případě přiložení velkého množství dřeva na vrstvu horkých uhlíků a uzavření průduchů. Spalováním dřeva vzniká kouř, ale bez dostatku vzduchu nemůže shořet. Pro dokonalé spalování bez kouře jsou třeba malé dávky paliva, dvě až tři polena nebo 1/4 až 1/2 dávky paliva za určitý časový interval a otevření průduchu poměrně hodně dokořán, zvláště během prvních 10 až 30 minut po každém přiložení, kdy probíhá většina reakcí, při nichž vzniká kouř. Asi po 30 minutách lze průduchy uzavřít více bez nadměrné tvorby kouře. Dřevěné uhlíky vytváří velice málo kouře, z něhož vzniká kreosot.

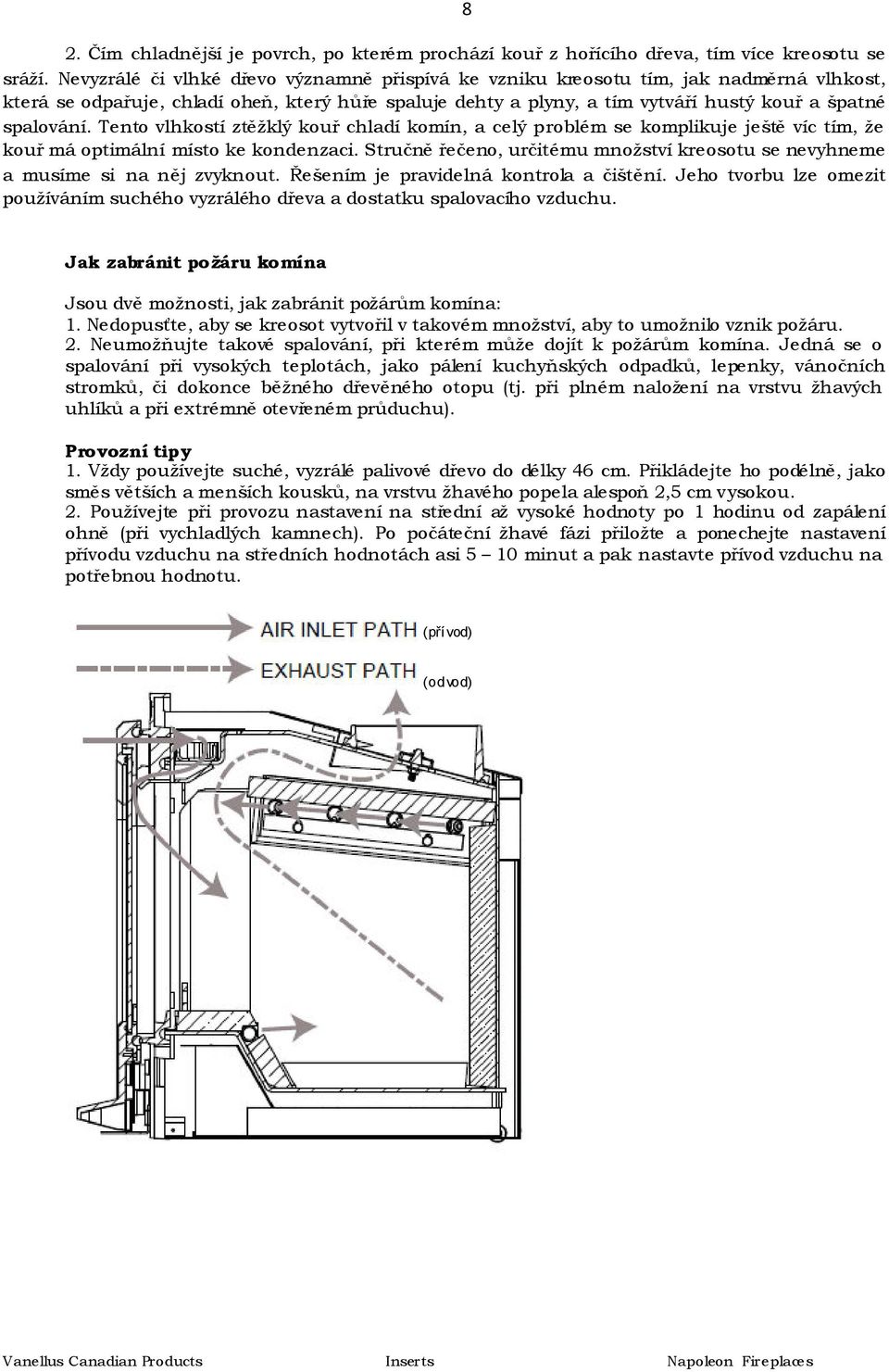

8 2. Čím chladnější je povrch, po kterém prochází kouř z hořícího dřeva, tím více kreosotu se sráží. Nevyzrálé či vlhké dřevo významně přispívá ke vzniku kreosotu tím, jak nadměrná vlhkost, která se odpařuje, chladí oheň, který hůře spaluje dehty a plyny, a tím vytváří hustý kouř a špatné spalování. Tento vlhkostí ztěžklý kouř chladí komín, a celý problém se komplikuje ještě víc tím, že kouř má optimální místo ke kondenzaci. Stručně řečeno, určitému množství kreosotu se nevyhneme a musíme si na něj zvyknout. Řešením je pravidelná kontrola a čištění. Jeho tvorbu lze omezit používáním suchého vyzrálého dřeva a dostatku spalovacího vzduchu. 8 Jak zabránit požáru komína Jsou dvě možnosti, jak zabránit požárům komína: 1. Nedopusťte, aby se kreosot vytvořil v takovém množství, aby to umožnilo vznik požáru. 2. Neumožňujte takové spalování, při kterém může dojít k požárům komína. Jedná se o spalování při vysokých teplotách, jako pálení kuchyňských odpadků, lepenky, vánočních stromků, či dokonce běžného dřevěného otopu (tj. při plném naložení na vrstvu žhavých uhlíků a při extrémně otevřeném průduchu). Provozní tipy 1. Vždy používejte suché, vyzrálé palivové dřevo do délky 46 cm. Přikládejte ho podélně, jako směs větších a menších kousků, na vrstvu žhavého popela alespoň 2,5 cm vysokou. 2. Používejte při provozu nastavení na střední až vysoké hodnoty po 1 hodinu od zapálení ohně (při vychladlých kamnech). Po počáteční žhavé fázi přiložte a ponechejte nastavení přívodu vzduchu na středních hodnotách asi 5 10 minut a pak nastavte přívod vzduchu na potřebnou hodnotu. (přívod) (odvod)

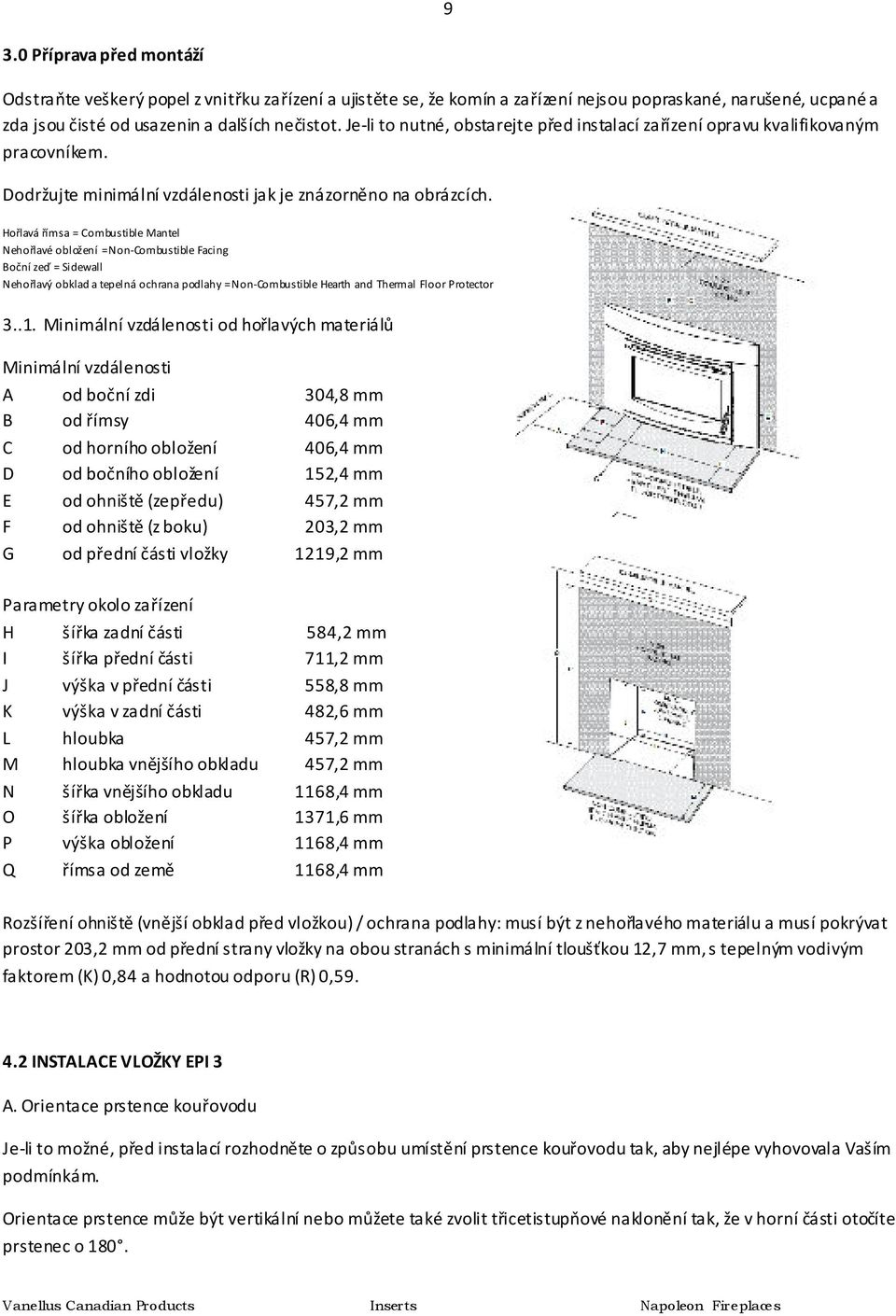

9 9 3.0 Příprava před montáží Odstraňte veškerý popel z vnitřku zařízení a ujistěte se, že komín a zařízení nejsou popraskané, narušené, ucpané a zda jsou čisté od usazenin a dalších nečistot. Je-li to nutné, obstarejte před instalací zařízení opravu kvalifikovaným pracovníkem. Dodržujte minimální vzdálenosti jak je znázorněno na obrázcích. Hořlavá římsa = Combustible Mantel Nehořlavé obložení = Non-Combustible Facing Boční zeď = Sidewall Nehořlavý obklad a tepelná ochrana podlahy = Non-Combustible Hearth and Thermal Floor Protector Minimální vzdálenosti od hořlavých materiálů Minimální vzdálenosti A od boční zdi 304,8 mm B od římsy 406,4 mm C od horního obložení 406,4 mm D od bočního obložení 152,4 mm E od ohniště (zepředu) 457,2 mm F od ohniště (z boku) 203,2 mm G od přední části vložky 1219,2 mm Parametry okolo zařízení H šířka zadní části 584,2 mm I šířka přední části 711,2 mm J výška v přední části 558,8 mm K výška v zadní části 482,6 mm L hloubka 457,2 mm M hloubka vnějšího obkladu 457,2 mm N šířka vnějšího obkladu 1168,4 mm O šířka obložení 1371,6 mm P výška obložení 1168,4 mm Q římsa od země 1168,4 mm Rozšíření ohniště (vnější obklad před vložkou) / ochrana podlahy: musí být z nehořlavého materiálu a musí pokrývat prostor 203,2 mm od přední strany vložky na obou stranách s minimální tloušťkou 12,7 mm, s tepelným vodivým faktorem (K) 0,84 a hodnotou odporu (R) 0, INSTALACE VLOŽKY EPI 3 A. Orientace prstence kouřovodu Je-li to možné, před instalací rozhodněte o způsobu umístění prstence kouřovodu tak, aby nejlépe vyhovovala Vaším podmínkám. Orientace prstence může být vertikální nebo můžete také zvolit třicetistupňové naklonění tak, že v horní části otočíte prstenec o 180.

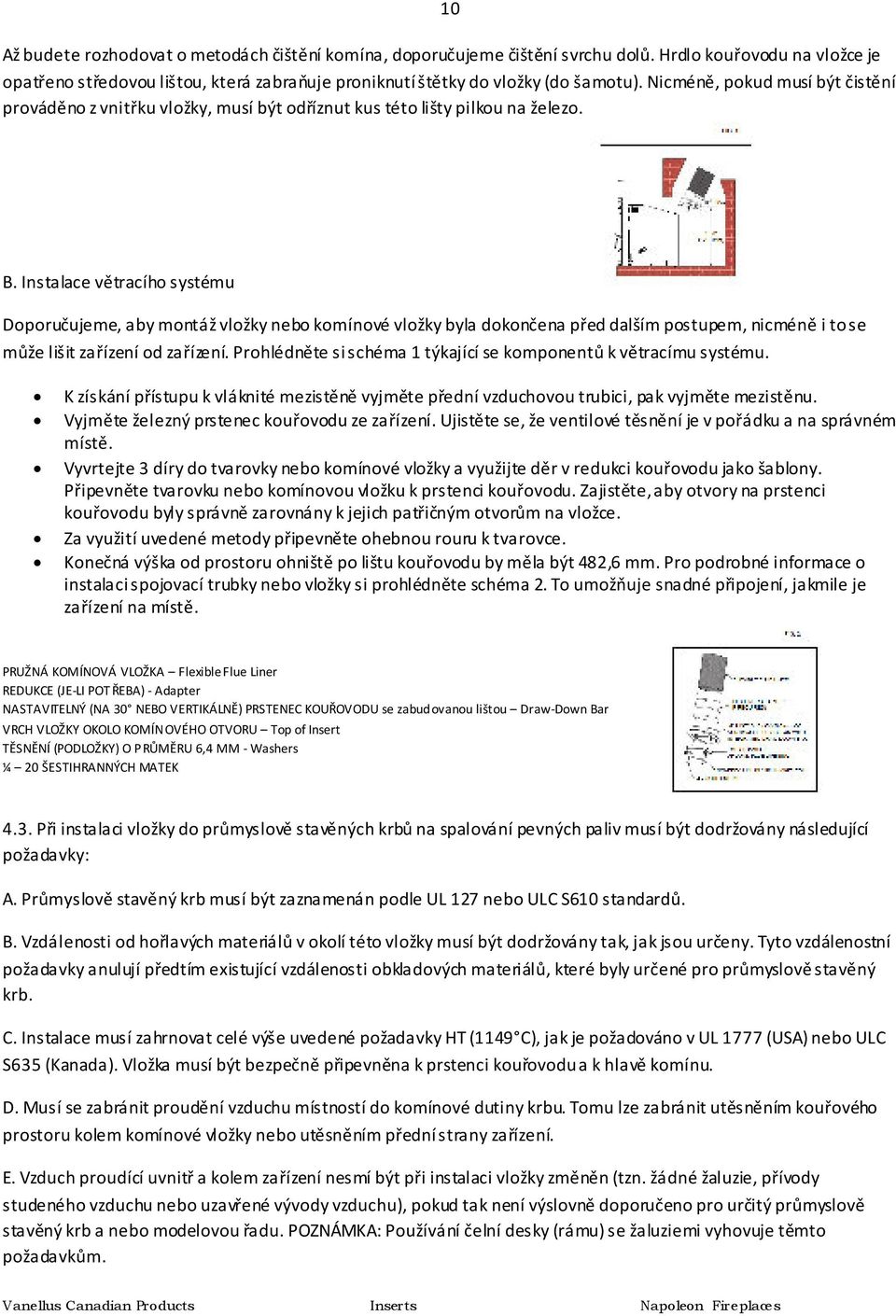

10 10 Až budete rozhodovat o metodách čištění komína, doporučujeme čištění svrchu dolů. Hrdlo kouřovodu na vložce je opatřeno středovou lištou, která zabraňuje proniknutí štětky do vložky (do šamotu). Nicméně, pokud musí být čistění prováděno z vnitřku vložky, musí být odříznut kus této lišty pilkou na železo. B. Instalace větracího systému Doporučujeme, aby montáž vložky nebo komínové vložky byla dokončena před dalším postupem, nicméně i to se může lišit zařízení od zařízení. Prohlédněte si schéma 1 týkající se komponentů k větracímu systému. K získání přístupu k vláknité mezistěně vyjměte přední vzduchovou trubici, pak vyjměte mezistěnu. Vyjměte železný prstenec kouřovodu ze zařízení. Ujistěte se, že ventilové těsnění je v pořádku a na správném místě. Vyvrtejte 3 díry do tvarovky nebo komínové vložky a využijte děr v redukci kouřovodu jako šablony. Připevněte tvarovku nebo komínovou vložku k prstenci kouřovodu. Zajistěte, aby otvory na prstenci kouřovodu byly správně zarovnány k jejich patřičným otvorům na vložce. Za využití uvedené metody připevněte ohebnou rouru k tvarovce. Konečná výška od prostoru ohniště po lištu kouřovodu by měla být 482,6 mm. Pro podrobné informace o instalaci spojovací trubky nebo vložky si prohlédněte schéma 2. To umožňuje snadné připojení, jakmile je zařízení na místě. PRUŽNÁ KOMÍNOVÁ VLOŽKA Flexible Flue Liner REDUKCE (JE-LI POTŘEBA) - Adapter NASTAVITELNÝ (NA 30 NEBO VERTIKÁLNĚ) PRSTENEC KOUŘOVODU se zabudovanou lištou Draw-Down Bar VRCH VLOŽKY OKOLO KOMÍNOVÉHO OTVORU Top of Insert TĚSNĚNÍ (PODLOŽKY) O PRŮMĚRU 6,4 MM - Washers ¼ 20 ŠESTIHRANNÝCH MATEK 4.3. Při instalaci vložky do průmyslově stavěných krbů na spalování pevných paliv musí být dodržovány následující požadavky: A. Průmyslově stavěný krb musí být zaznamenán podle UL 127 nebo ULC S610 standardů. B. Vzdálenosti od hořlavých materiálů v okolí této vložky musí být dodržovány tak, jak jsou určeny. Tyto vzdálenostní požadavky anulují předtím existující vzdálenosti obkladových materiálů, které byly určené pro průmyslově stavěný krb. C. Instalace musí zahrnovat celé výše uvedené požadavky HT (1149 C), jak je požadováno v UL 1777 (USA) nebo ULC S635 (Kanada). Vložka musí být bezpečně připevněna k prstenci kouřovodu a k hlavě komínu. D. Musí se zabránit proudění vzduchu místností do komínové dutiny krbu. Tomu lze zabránit utěsněním kouřového prostoru kolem komínové vložky nebo utěsněním přední strany zařízení. E. Vzduch proudící uvnitř a kolem zařízení nesmí být při instalaci vložky změněn (tzn. žádné žaluzie, přívody studeného vzduchu nebo uzavřené vývody vzduchu), pokud tak není výslovně doporučeno pro určitý průmyslově stavěný krb a nebo modelovou řadu. POZNÁMKA: Používání čelní desky (rámu) se žaluziemi vyhovuje těmto požadavkům.

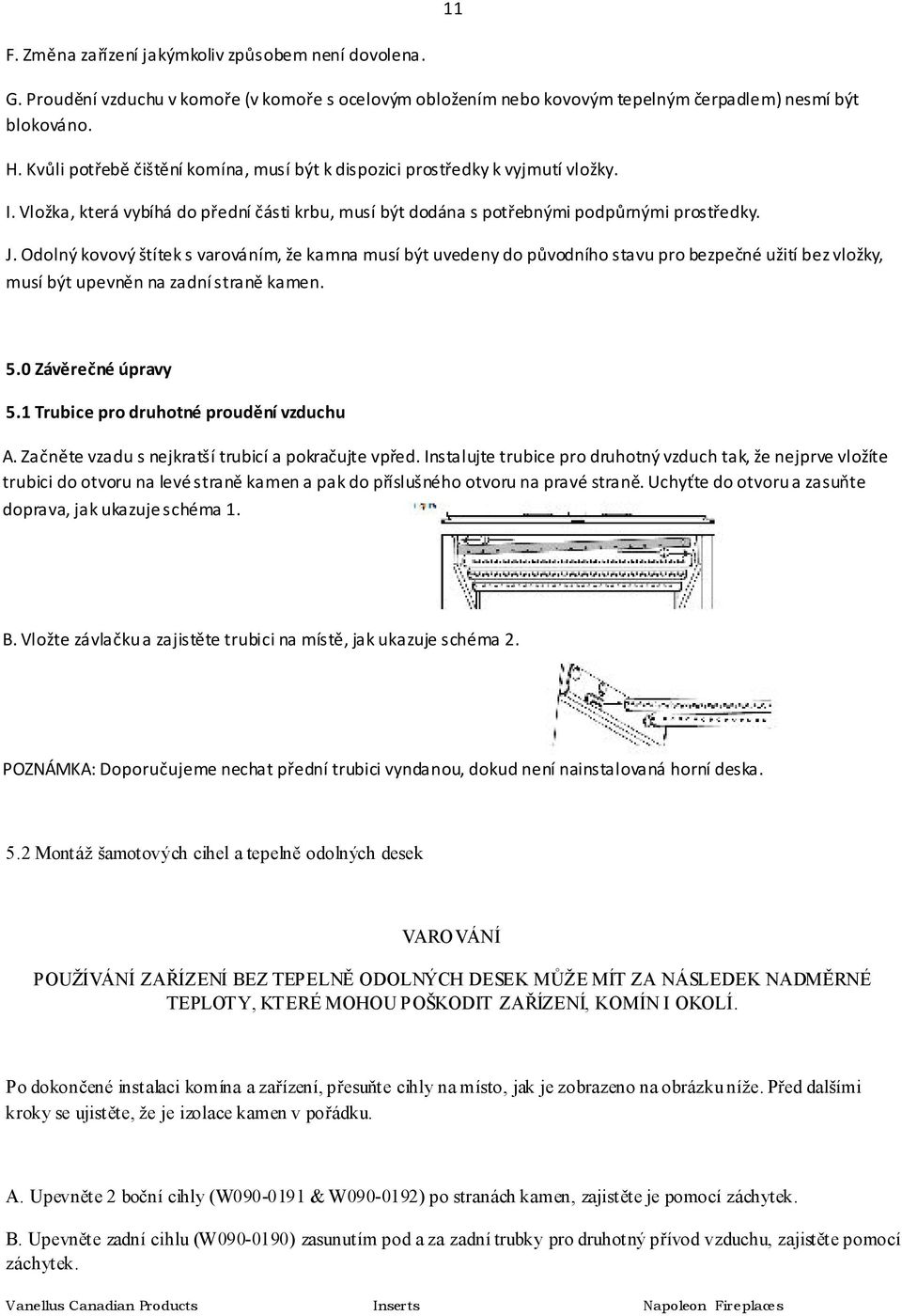

11 11 F. Změna zařízení jakýmkoliv způsobem není dovolena. G. Proudění vzduchu v komoře (v komoře s ocelovým obložením nebo kovovým tepelným čerpadlem) nesmí být blokováno. H. Kvůli potřebě čištění komína, musí být k dispozici prostředky k vyjmutí vložky. I. Vložka, která vybíhá do přední části krbu, musí být dodána s potřebnými podpůrnými prostředky. J. Odolný kovový štítek s varováním, že kamna musí být uvedeny do původního stavu pro bezpečné užití bez vložky, musí být upevněn na zadní straně kamen. 5.0 Závěrečné úpravy 5.1 Trubice pro druhotné proudění vzduchu A. Začněte vzadu s nejkratší trubicí a pokračujte vpřed. Instalujte trubice pro druhotný vzduch tak, že nejprve vložíte trubici do otvoru na levé straně kamen a pak do příslušného otvoru na pravé straně. Uchyťte do otvoru a zasuňte doprava, jak ukazuje schéma 1. B. Vložte závlačku a zajistěte trubici na místě, jak ukazuje schéma 2. POZNÁMKA: Doporučujeme nechat přední trubici vyndanou, dokud není nainstalovaná horní deska. 5.2 Montáž šamotových cihel a tepelně odolných desek VAROVÁNÍ POUŽÍVÁNÍ ZAŘÍZENÍ BEZ TEPELNĚ ODOLNÝCH DESEK MŮŽE MÍT ZA NÁSLEDEK NADMĚRNÉ TEPLOTY, KTERÉ MOHOU POŠKODIT ZAŘÍZENÍ, KOMÍN I OKOLÍ. Po dokončené instalaci komína a zařízení, přesuňte cihly na místo, jak je zobrazeno na obrázku níže. Před dalšími kroky se ujistěte, že je izolace kamen v pořádku. A. Upevněte 2 boční cihly (W & W ) po stranách kamen, zajistěte je pomocí záchytek. B. Upevněte zadní cihlu (W ) zasunutím pod a za zadní trubky pro druhotný přívod vzduchu, zajistěte pomocí záchytek.

12 12 C. Upevněte 2 spodní cihly (W & W ). D. Položte přední cihlu (W ) na místo před spodní cihlu, aby úhlová hrana seděla v rovině se spodními cihlami. E. Upevněte přední okrajovou cihlu (W ), aby zářezy navazovaly na otvory krbového roštu. F. Upevněte tepelně odolnou vláknitou desku (W ) nad trubky pro druhotný přívod vzduchu a zasuňte ji celou až k zadní části krbu.tip: Pravděpodobně bude potřeba trubky pro druhotný přívod vzduchu vyjmout Instalace rámu, tradiční konstrukce A. Umístěte 2 postranní oplechování a vrchní oplechování vrchem dolů na chráněnou plochu a smontujte kousky tak, jak je zobrazeno na schématu 1. B. Spojte otvory oplechování dle obrázku 1 dohromady pomocí osmi šroubů. Upevněte oplechování spojkou s dvěma šrouby, jak poukazuje schéma 1. C. Volně upevněte 2 šrouby do otvorů na bočním oplechování jako na schématu 1. opakujte na druhé straně. D. Pomocí osmi šroubů zajistěte na místo 4 záchytné držáky podle schématu 2. E. Zvedněte oplechování a umístěte 4 šrouby do záchytných držáků a pevně je utáhněte, viz. Schéma 2. POZNÁMKA: Aby byly spoje v jedné rovině, bude je potřeba pravděpodobně upravit. Chcete-li upravit lité části, uvolněte šrouby a zarovnejte oplechování do správné polohy. 5.4 Instalace rámu, současná konstrukce A. Propojte 3 otvory na pravém záchytném držáku s příslušnými otvory na pravé straně zařízení. Přišroubujte 1/4-20 šrouby s šestihrannou hlavou, jak je předvedeno. Opakujte tento postup na levé straně zařízení. B. Užijte šrouby s kulatou hlavou 1/4-20 a prostrčte je přibližně do poloviny jejich délky do již připevněného držáku (2 na každou stranu).

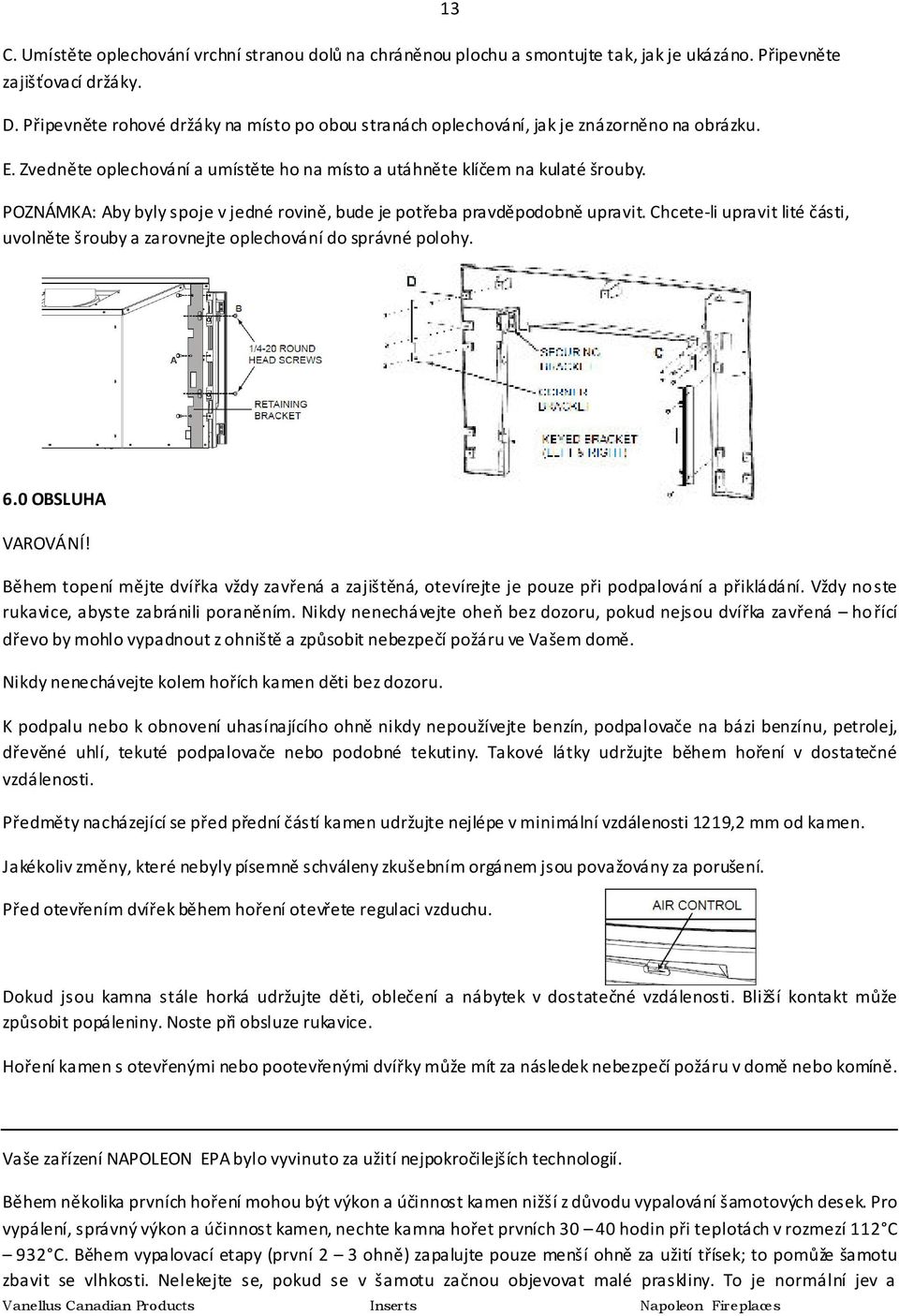

13 C. Umístěte oplechování vrchní stranou dolů na chráněnou plochu a smontujte tak, jak je ukázáno. Připevněte zajišťovací držáky. D. Připevněte rohové držáky na místo po obou stranách oplechování, jak je znázorněno na obrázku. E. Zvedněte oplechování a umístěte ho na místo a utáhněte klíčem na kulaté šrouby. POZNÁMKA: Aby byly spoje v jedné rovině, bude je potřeba pravděpodobně upravit. Chcete-li upravit lité části, uvolněte šrouby a zarovnejte oplechování do správné polohy OBSLUHA VAROVÁNÍ! Během topení mějte dvířka vždy zavřená a zajištěná, otevírejte je pouze při podpalování a přikládání. Vždy noste rukavice, abyste zabránili poraněním. Nikdy nenechávejte oheň bez dozoru, pokud nejsou dvířka zavřená hořící dřevo by mohlo vypadnout z ohniště a způsobit nebezpečí požáru ve Vašem domě. Nikdy nenechávejte kolem hořích kamen děti bez dozoru. K podpalu nebo k obnovení uhasínajícího ohně nikdy nepoužívejte benzín, podpalovače na bázi benzínu, petrolej, dřevěné uhlí, tekuté podpalovače nebo podobné tekutiny. Takové látky udržujte během hoření v dostatečné vzdálenosti. Předměty nacházející se před přední částí kamen udržujte nejlépe v minimální vzdálenosti 1219,2 mm od kamen. Jakékoliv změny, které nebyly písemně schváleny zkušebním orgánem jsou považovány za porušení. Před otevřením dvířek během hoření otevřete regulaci vzduchu. Dokud jsou kamna stále horká udržujte děti, oblečení a nábytek v dostatečné vzdálenosti. Bližší kontakt může způsobit popáleniny. Noste při obsluze rukavice. Hoření kamen s otevřenými nebo pootevřenými dvířky může mít za následek nebezpečí požáru v domě nebo komíně. Vaše zařízení NAPOLEON EPA bylo vyvinuto za užití nejpokročilejších technologií. Během několika prvních hoření mohou být výkon a účinnost kamen nižší z důvodu vypalování šamotových desek. Pro vypálení, správný výkon a účinnost kamen, nechte kamna hořet prvních hodin při teplotách v rozmezí 112 C 932 C. Během vypalovací etapy (první 2 3 ohně) zapalujte pouze menší ohně za užití třísek; to pomůže šamotu zbavit se vlhkosti. Nelekejte se, pokud se v šamotu začnou objevovat malé praskliny. To je normální jev a

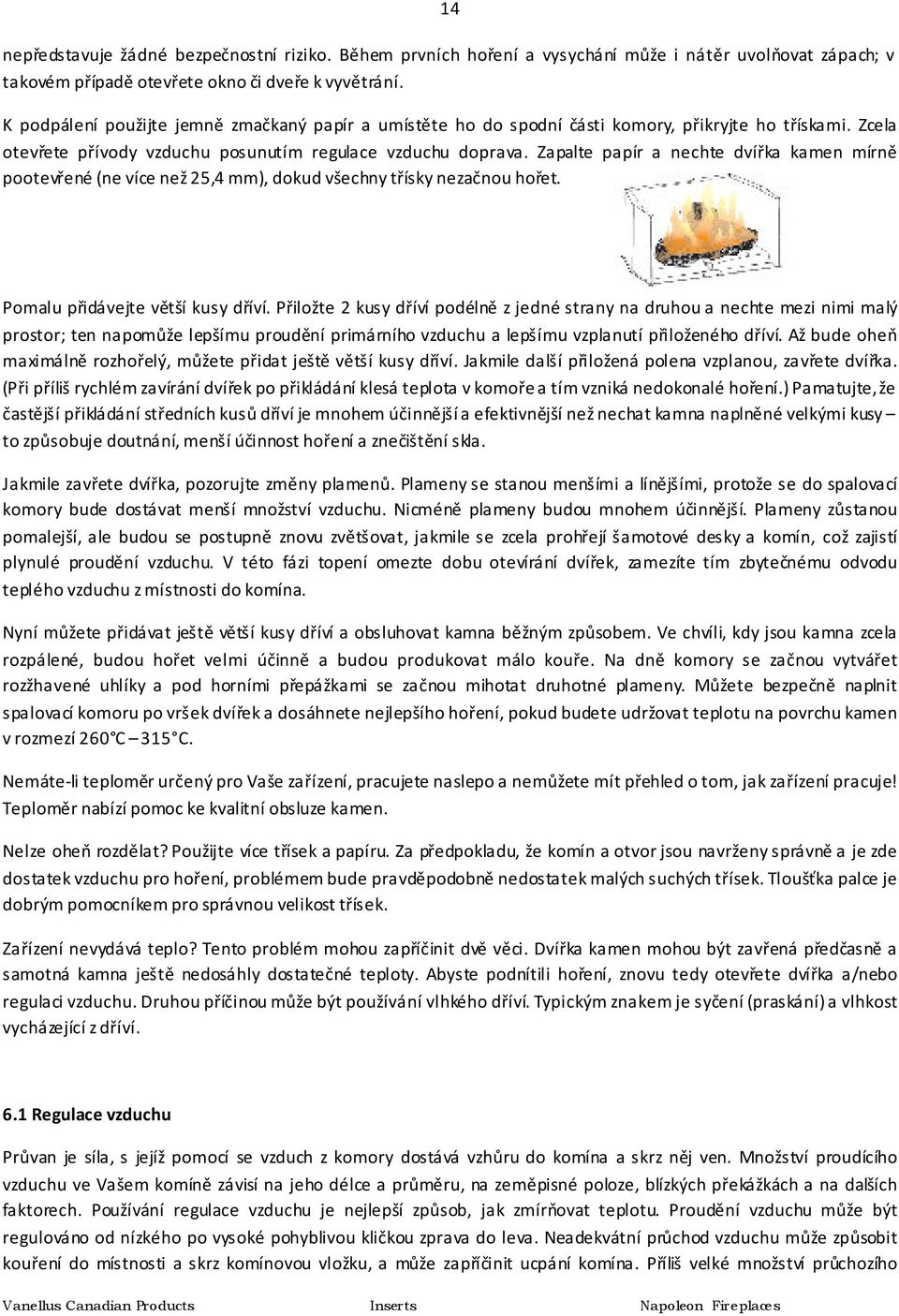

14 14 nepředstavuje žádné bezpečnostní riziko. Během prvních hoření a vysychání může i nátěr uvolňovat zápach; v takovém případě otevřete okno či dveře k vyvětrání. K podpálení použijte jemně zmačkaný papír a umístěte ho do spodní části komory, přikryjte ho třískami. Zcela otevřete přívody vzduchu posunutím regulace vzduchu doprava. Zapalte papír a nechte dvířka kamen mírně pootevřené (ne více než 25,4 mm), dokud všechny třísky nezačnou hořet. Pomalu přidávejte větší kusy dříví. Přiložte 2 kusy dříví podélně z jedné strany na druhou a nechte mezi nimi malý prostor; ten napomůže lepšímu proudění primárního vzduchu a lepšímu vzplanutí přiloženého dříví. Až bude oheň maximálně rozhořelý, můžete přidat ještě větší kusy dříví. Jakmile další přiložená polena vzplanou, zavřete dvířka. (Při příliš rychlém zavírání dvířek po přikládání klesá teplota v komoře a tím vzniká nedokonalé hoření.) Pamatujte, že častější přikládání středních kusů dříví je mnohem účinnější a efektivnější než nechat kamna naplněné velkými kusy to způsobuje doutnání, menší účinnost hoření a znečištění skla. Jakmile zavřete dvířka, pozorujte změny plamenů. Plameny se stanou menšími a línějšími, protože se do spalovací komory bude dostávat menší množství vzduchu. Nicméně plameny budou mnohem účinnější. Plameny zůstanou pomalejší, ale budou se postupně znovu zvětšovat, jakmile se zcela prohřejí šamotové desky a komín, což zajistí plynulé proudění vzduchu. V této fázi topení omezte dobu otevírání dvířek, zamezíte tím zbytečnému odvodu teplého vzduchu z místnosti do komína. Nyní můžete přidávat ještě větší kusy dříví a obsluhovat kamna běžným způsobem. Ve chvíli, kdy jsou kamna zcela rozpálené, budou hořet velmi účinně a budou produkovat málo kouře. Na dně komory se začnou vytvářet rozžhavené uhlíky a pod horními přepážkami se začnou mihotat druhotné plameny. Můžete bezpečně naplnit spalovací komoru po vršek dvířek a dosáhnete nejlepšího hoření, pokud budete udržovat teplotu na povrchu kamen v rozmezí 260 C 315 C. Nemáte-li teploměr určený pro Vaše zařízení, pracujete naslepo a nemůžete mít přehled o tom, jak zařízení pracuje! Teploměr nabízí pomoc ke kvalitní obsluze kamen. Nelze oheň rozdělat? Použijte více třísek a papíru. Za předpokladu, že komín a otvor jsou navrženy správně a je zde dostatek vzduchu pro hoření, problémem bude pravděpodobně nedostatek malých suchých třísek. Tloušťka palce je dobrým pomocníkem pro správnou velikost třísek. Zařízení nevydává teplo? Tento problém mohou zapříčinit dvě věci. Dvířka kamen mohou být zavřená předčasně a samotná kamna ještě nedosáhly dostatečné teploty. Abyste podnítili hoření, znovu tedy otevřete dvířka a/nebo regulaci vzduchu. Druhou příčinou může být používání vlhkého dříví. Typickým znakem je syčení (praskání) a vlhkost vycházející z dříví. 6.1 Regulace vzduchu Průvan je síla, s jejíž pomocí se vzduch z komory dostává vzhůru do komína a skrz něj ven. Množství proudícího vzduchu ve Vašem komíně závisí na jeho délce a průměru, na zeměpisné poloze, blízkých překážkách a na dalších faktorech. Používání regulace vzduchu je nejlepší způsob, jak zmírňovat teplotu. Proudění vzduchu může být regulováno od nízkého po vysoké pohyblivou kličkou zprava do leva. Neadekvátní průchod vzduchu může způsobit kouření do místnosti a skrz komínovou vložku, a může zapříčinit ucpání komína. Příliš velké množství průchozího

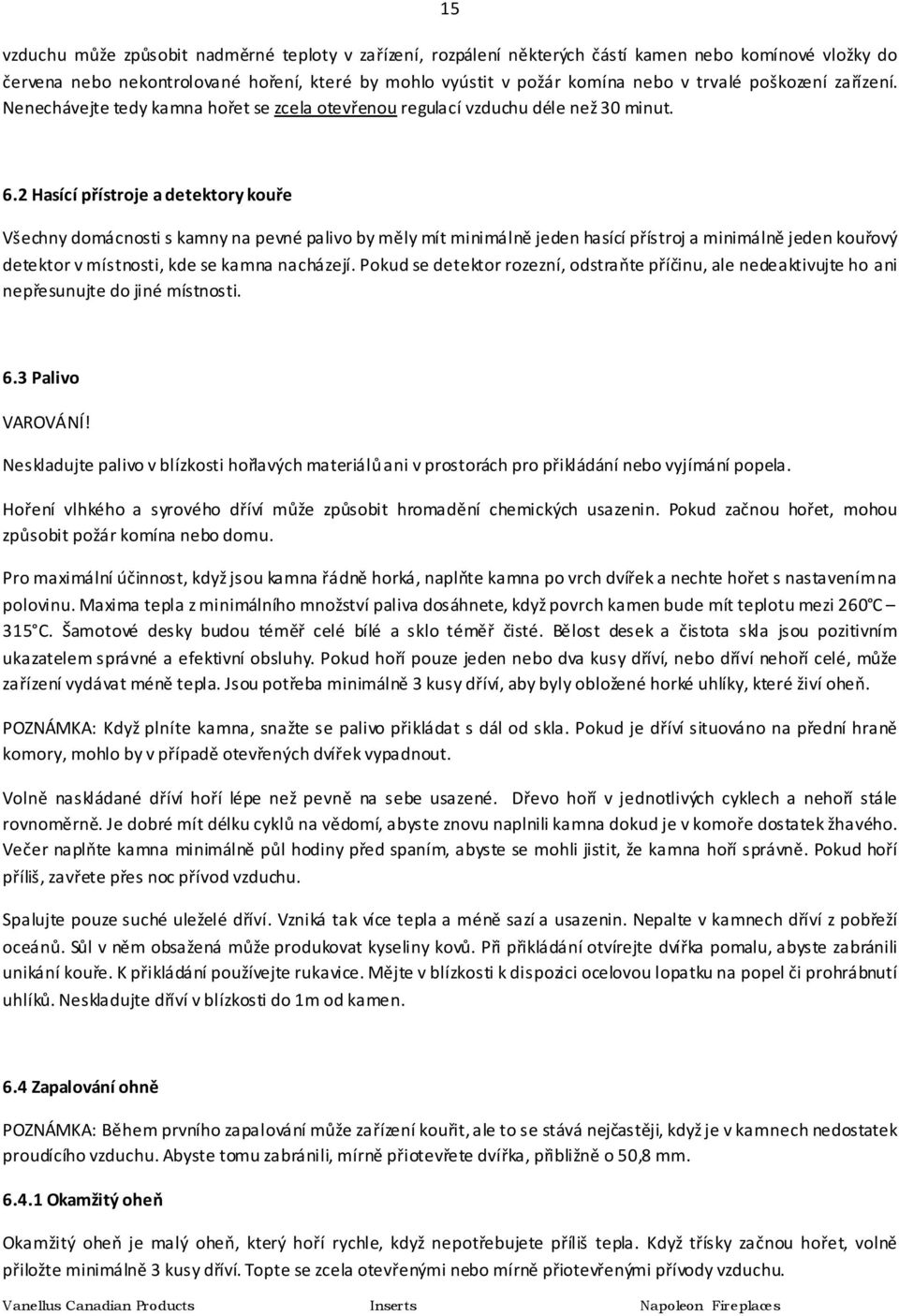

15 15 vzduchu může způsobit nadměrné teploty v zařízení, rozpálení některých částí kamen nebo komínové vložky do červena nebo nekontrolované hoření, které by mohlo vyústit v požár komína nebo v trvalé poškození zařízení. Nenechávejte tedy kamna hořet se zcela otevřenou regulací vzduchu déle než 30 minut. 6.2 Hasící přístroje a detektory kouře Všechny domácnosti s kamny na pevné palivo by měly mít minimálně jeden hasící přístroj a minimálně jeden kouřový detektor v místnosti, kde se kamna nacházejí. Pokud se detektor rozezní, odstraňte příčinu, ale nedeaktivujte ho ani nepřesunujte do jiné místnosti. 6.3 Palivo VAROVÁNÍ! Neskladujte palivo v blízkosti hořlavých materiálů ani v prostorách pro přikládání nebo vyjímání popela. Hoření vlhkého a syrového dříví může způsobit hromadění chemických usazenin. Pokud začnou hořet, mohou způsobit požár komína nebo domu. Pro maximální účinnost, když jsou kamna řádně horká, naplňte kamna po vrch dvířek a nechte hořet s nastavením na polovinu. Maxima tepla z minimálního množství paliva dosáhnete, když povrch kamen bude mít teplotu mezi 260 C 315 C. Šamotové desky budou téměř celé bílé a sklo téměř čisté. Bělost desek a čistota skla jsou pozitivním ukazatelem správné a efektivní obsluhy. Pokud hoří pouze jeden nebo dva kusy dříví, nebo dříví nehoří celé, může zařízení vydávat méně tepla. Jsou potřeba minimálně 3 kusy dříví, aby byly obložené horké uhlíky, které živí oheň. POZNÁMKA: Když plníte kamna, snažte se palivo přikládat s dál od skla. Pokud je dříví situováno na přední hraně komory, mohlo by v případě otevřených dvířek vypadnout. Volně naskládané dříví hoří lépe než pevně na sebe usazené. Dřevo hoří v jednotlivých cyklech a nehoří stále rovnoměrně. Je dobré mít délku cyklů na vědomí, abyste znovu naplnili kamna dokud je v komoře dostatek žhavého. Večer naplňte kamna minimálně půl hodiny před spaním, abyste se mohli jistit, že kamna hoří správně. Pokud hoří příliš, zavřete přes noc přívod vzduchu. Spalujte pouze suché uleželé dříví. Vzniká tak více tepla a méně sazí a usazenin. Nepalte v kamnech dříví z pobřeží oceánů. Sůl v něm obsažená může produkovat kyseliny kovů. Při přikládání otvírejte dvířka pomalu, abyste zabránili unikání kouře. K přikládání používejte rukavice. Mějte v blízkosti k dispozici ocelovou lopatku na popel či prohrábnutí uhlíků. Neskladujte dříví v blízkosti do 1m od kamen. 6.4 Zapalování ohně POZNÁMKA: Během prvního zapalování může zařízení kouřit, ale to se stává nejčastěji, když je v kamnech nedostatek proudícího vzduchu. Abyste tomu zabránili, mírně přiotevřete dvířka, přibližně o 50,8 mm Okamžitý oheň Okamžitý oheň je malý oheň, který hoří rychle, když nepotřebujete příliš tepla. Když třísky začnou hořet, volně přiložte minimálně 3 kusy dříví. Topte se zcela otevřenými nebo mírně přiotevřenými přívody vzduchu.

16 Vytrvalý oheň Přidejte větší kusy dříví tak, aby na sobě byly dostatečně přitištěné, aby se zabránilo úplnému pronikání plamenů. Pak, přibližně po 30 minutách (záleží na velikosti dříví), úplně zavřete přívod vzduchu a ujistěte se, zda se tím oheň neuhasil. NEPŘEHŘEJTE ZAŘÍZENÍ! To může nastat: A. Při pálení velkého množství malých kousků dřeva jako například odřezků nábytku, rámů nebo ošetřeného dřeva. B. Při hoření velkých kusů dříví se zcela otevřeným přívodem vzduchu po dlouhou dobu (1-2 hodiny). C. Při používání zařízení s otevřenými dvířky u násypky na popel nebo při špatném těsnění dvířek. 6.5 KOUŘENÍ Správně nainstalované zařízení by nemělo kouřit. Pokud se tak děje, zkontrolujte následující: 1. Měl komín dost času na zahřátí? 2. Není průchod kouře někde v zařízení, komínové vložce nebo komíně blokovaný? 3. Není místnost příliš vzduchotěsná nebo není přerušen přívod vzduchu do místnosti? Zkuste mírně otevřít okno. 4. Nebrání proudění kouře příliš dlouhá vodorovná vývodní trubka nebo příliš klikatá? 5. Není špatné proudění vzduchu způsobeno děravým, studeným, příliš širokým nebo příliš úzkým komínem? Nezaclání komínu nějaké stromy nebo vyšší střecha? 6.6 Obsluha ventilátoru VAROVÁNÍ! Nebezpečí požáru a elektrického šoku. Před obsluhou zařízení vypněte přívod elektřiny. S tímto zařízením používejte pouze schválené ocelové příslušenství a náhradní součásti. Používání nevedeného příslušenství (ventilátor, dvířka, mřížky ad.) může zapříčinit bezpečnostní riziko a povede ke zrušení záruky a certifikace. Ujistěte se, že napájecí šňůra dmychadla není v kontaktu s povrchem zařízení, aby se zabránilo elektrickému výboji nebo poničení ohněm. Neprostrkávejte napájecí kabel pod zařízením. Je potřeba dbát na to, aby se prach nedostával do ložisek ventilátoru, což by mohlo způsobit nenapravitelné škody. Jakékoliv poškození způsobené touto okolností není kryto zárukou. Používání ventilátoru zvyšuje tepelný výkon. Zamezte hromadění popela před ventilátorem.

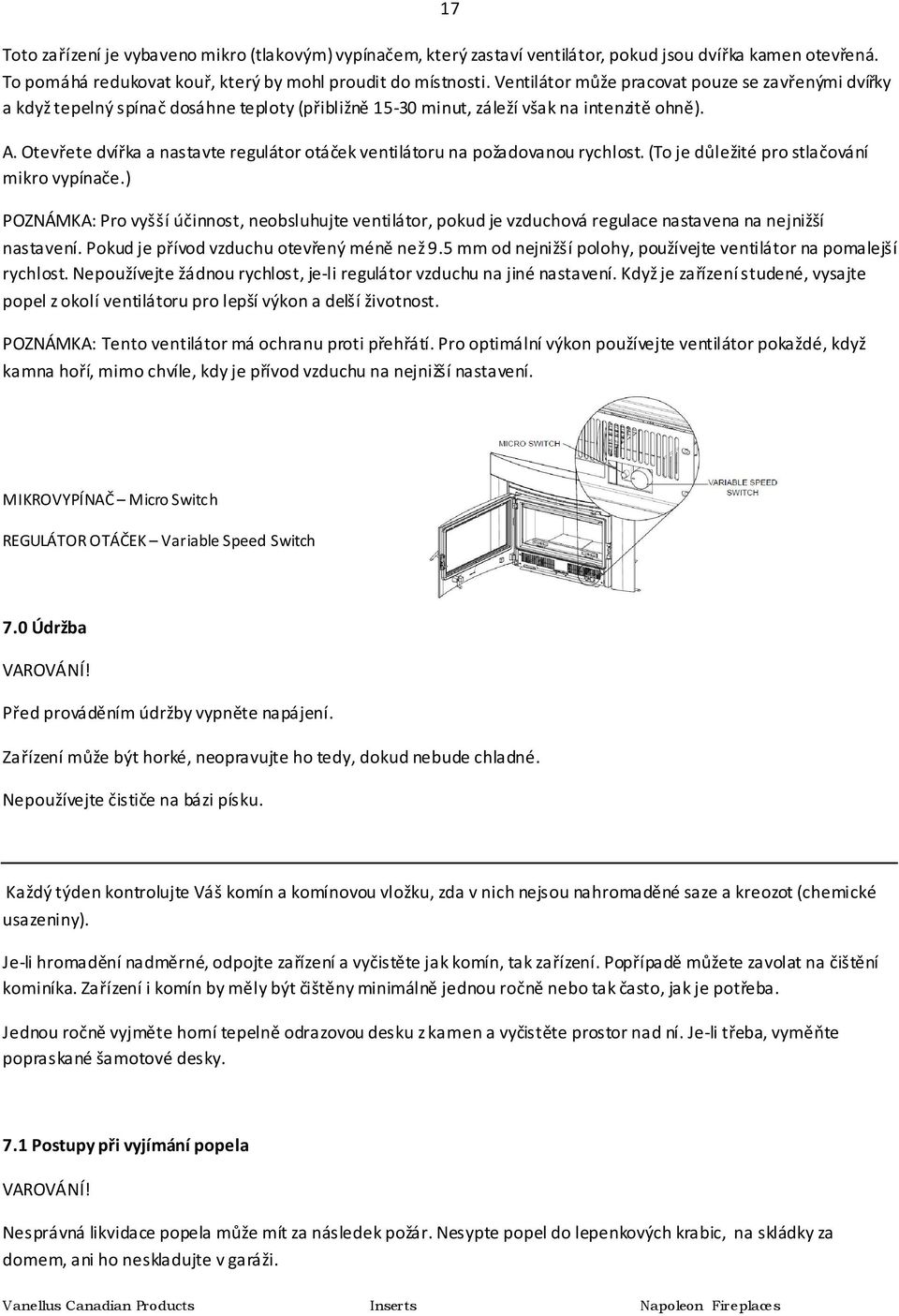

17 17 Toto zařízení je vybaveno mikro (tlakovým) vypínačem, který zastaví ventilátor, pokud jsou dvířka kamen otevřená. To pomáhá redukovat kouř, který by mohl proudit do místnosti. Ventilátor může pracovat pouze se zavřenými dvířky a když tepelný spínač dosáhne teploty (přibližně minut, záleží však na intenzitě ohně). A. Otevřete dvířka a nastavte regulátor otáček ventilátoru na požadovanou rychlost. (To je důležité pro stlačování mikro vypínače.) POZNÁMKA: Pro vyšší účinnost, neobsluhujte ventilátor, pokud je vzduchová regulace nastavena na nejnižší nastavení. Pokud je přívod vzduchu otevřený méně než 9.5 mm od nejnižší polohy, používejte ventilátor na pomalejší rychlost. Nepoužívejte žádnou rychlost, je-li regulátor vzduchu na jiné nastavení. Když je zařízení studené, vysajte popel z okolí ventilátoru pro lepší výkon a delší životnost. POZNÁMKA: Tento ventilátor má ochranu proti přehřátí. Pro optimální výkon používejte ventilátor pokaždé, když kamna hoří, mimo chvíle, kdy je přívod vzduchu na nejnižší nastavení. MIKROVYPÍNAČ Micro Switch REGULÁTOR OTÁČEK Variable Speed Switch 7.0 Údržba VAROVÁNÍ! Před prováděním údržby vypněte napájení. Zařízení může být horké, neopravujte ho tedy, dokud nebude chladné. Nepoužívejte čističe na bázi písku. Každý týden kontrolujte Váš komín a komínovou vložku, zda v nich nejsou nahromaděné saze a kreozot (chemické usazeniny). Je-li hromadění nadměrné, odpojte zařízení a vyčistěte jak komín, tak zařízení. Popřípadě můžete zavolat na čištění kominíka. Zařízení i komín by měly být čištěny minimálně jednou ročně nebo tak často, jak je potřeba. Jednou ročně vyjměte horní tepelně odrazovou desku z kamen a vyčistěte prostor nad ní. Je-li třeba, vyměňte popraskané šamotové desky. 7.1 Postupy při vyjímání popela VAROVÁNÍ! Nesprávná likvidace popela může mít za následek požár. Nesypte popel do lepenkových krabic, na skládky za domem, ani ho neskladujte v garáži.

18 Používáte-li k čištění kamen vysavač, ujistěte se, že je popel zcela chladný. Při vysátí teplého či horkého popela by mohlo dojít k požáru uvnitř vysavače. 18 Nechte popel ve Vašich kamnech hromadit do výšky 50,8 76,2 mm; popel má tendenci ještě jednou prohořet. Když oheň dohoří a kamna vychladnou, odstraňte přebytečný popel, ale nechte na dně kamen přibližně 25,4 mm vrstvu jako podklad, který pak lépe udržuje teplo. POZNÁMKA: Přesto udržujte hloubku vrstvy popela co nejnižší, abyste zabránily vypadávání žhavých uhlíků z kamen ven. LIKVIDACE POPELA: Popel byste měli uchovávat v kovové nádobě s těsně přiléhavým víkem. Nádobu byste pak měli až do úplné likvidace popela umístit na nehořlavou podlahu nebo zem, nejlépe dál od hořlavých materiálů. Pokud se rozhodnete popel zahrabat do půdy nebo jinak lokálně rozptýlit, uchovávejte ho v kovové nádobě až do jeho úplného vychladnutí. 7.2 Tvorba kreozotu a jeho odstraňování Když dřevo hoří pomalu, vytváří se dehet a jiné organické výpary, které se v kombinaci s vlhkostí přeměňují v kreozot. Tyto výpary kondenzují v relativně chladném komínovém průduchu při pomalu hořícím ohni. Následkem je usazování kreozotu na vnitřních stranách komína. Při hoření kreozotu vzniká extrémně horký oheň. Aby se extrémnímu hromadění kreozotu zabránilo, měly by být komínová vložka a komín během topné sezóny kontrolovány každé dva měsíce. Pokud na nahromaděný kreozot narazíte, odstraňte ho, abyste zabránili nebezpečí požáru komína. 7.3 Požár komína VAROVÁNÍ! Požár komína může zcela poničit celý komínový systém. Škody pak mohou být odstraněny pouze výměnou poničených částí. Takové škody nekryje doživotní záruka. Příčiny: Používání nevhodného paliva nebo pálení malých kousků dřeva, které by byly běžně užity jako třísky. Ponechání otevřených dvířek příliš dlouhou dobu. Neustálým prouděním vzduchu se pak vytváří příliš vysoká teplota. Nesprávně upevněné nebo opotřebované těsnění. Usazeniny kreozotu v komíně. Řešení: Nepalte ošetřené nebo již upravované dříví, uhlí, barevný papír nebo kartony. Dávejte pozor, abyste kamna nepřehřáli tím, že necháte dvířka příliš dlouho po zapálení otevřená. Nápomocné je mít teploměr pro krbovou vložku nebo povrch zařízení. Vyměňte opotřebované, vysušené (neohebné) těsnění.

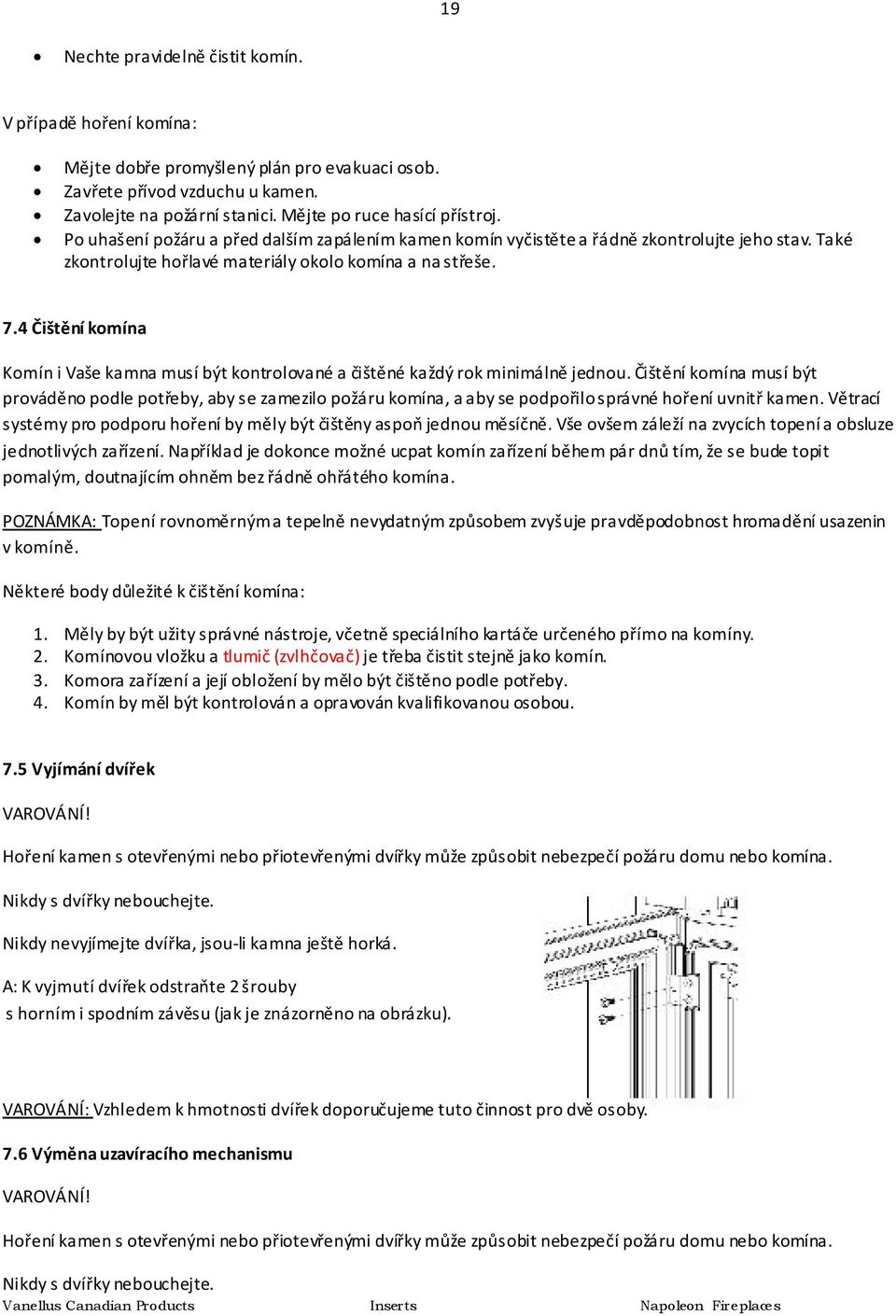

19 19 Nechte pravidelně čistit komín. V případě hoření komína: Mějte dobře promyšlený plán pro evakuaci osob. Zavřete přívod vzduchu u kamen. Zavolejte na požární stanici. Mějte po ruce hasící přístroj. Po uhašení požáru a před dalším zapálením kamen komín vyčistěte a řádně zkontrolujte jeho stav. Také zkontrolujte hořlavé materiály okolo komína a na střeše. 7.4 Čištění komína Komín i Vaše kamna musí být kontrolované a čištěné každý rok minimálně jednou. Čištění komína musí být prováděno podle potřeby, aby se zamezilo požáru komína, a aby se podpořilo správné hoření uvnitř kamen. Větrací systémy pro podporu hoření by měly být čištěny aspoň jednou měsíčně. Vše ovšem záleží na zvycích topení a obsluze jednotlivých zařízení. Například je dokonce možné ucpat komín zařízení během pár dnů tím, že se bude topit pomalým, doutnajícím ohněm bez řádně ohřátého komína. POZNÁMKA: Topení rovnoměrným a tepelně nevydatným způsobem zvyšuje pravděpodobnost hromadění usazenin v komíně. Některé body důležité k čištění komína: 1. Měly by být užity správné nástroje, včetně speciálního kartáče určeného přímo na komíny. 2. Komínovou vložku a tlumič (zvlhčovač) je třeba čistit stejně jako komín. 3. Komora zařízení a její obložení by mělo být čištěno podle potřeby. 4. Komín by měl být kontrolován a opravován kvalifikovanou osobou. 7.5 Vyjímání dvířek VAROVÁNÍ! Hoření kamen s otevřenými nebo přiotevřenými dvířky může způsobit nebezpečí požáru domu nebo komína. Nikdy s dvířky nebouchejte. Nikdy nevyjímejte dvířka, jsou-li kamna ještě horká. A: K vyjmutí dvířek odstraňte 2 šrouby s horním i spodním závěsu (jak je znázorněno na obrázku). VAROVÁNÍ: Vzhledem k hmotnosti dvířek doporučujeme tuto činnost pro dvě osoby. 7.6 Výměna uzavíracího mechanismu VAROVÁNÍ! Hoření kamen s otevřenými nebo přiotevřenými dvířky může způsobit nebezpečí požáru domu nebo komína. Nikdy s dvířky nebouchejte.

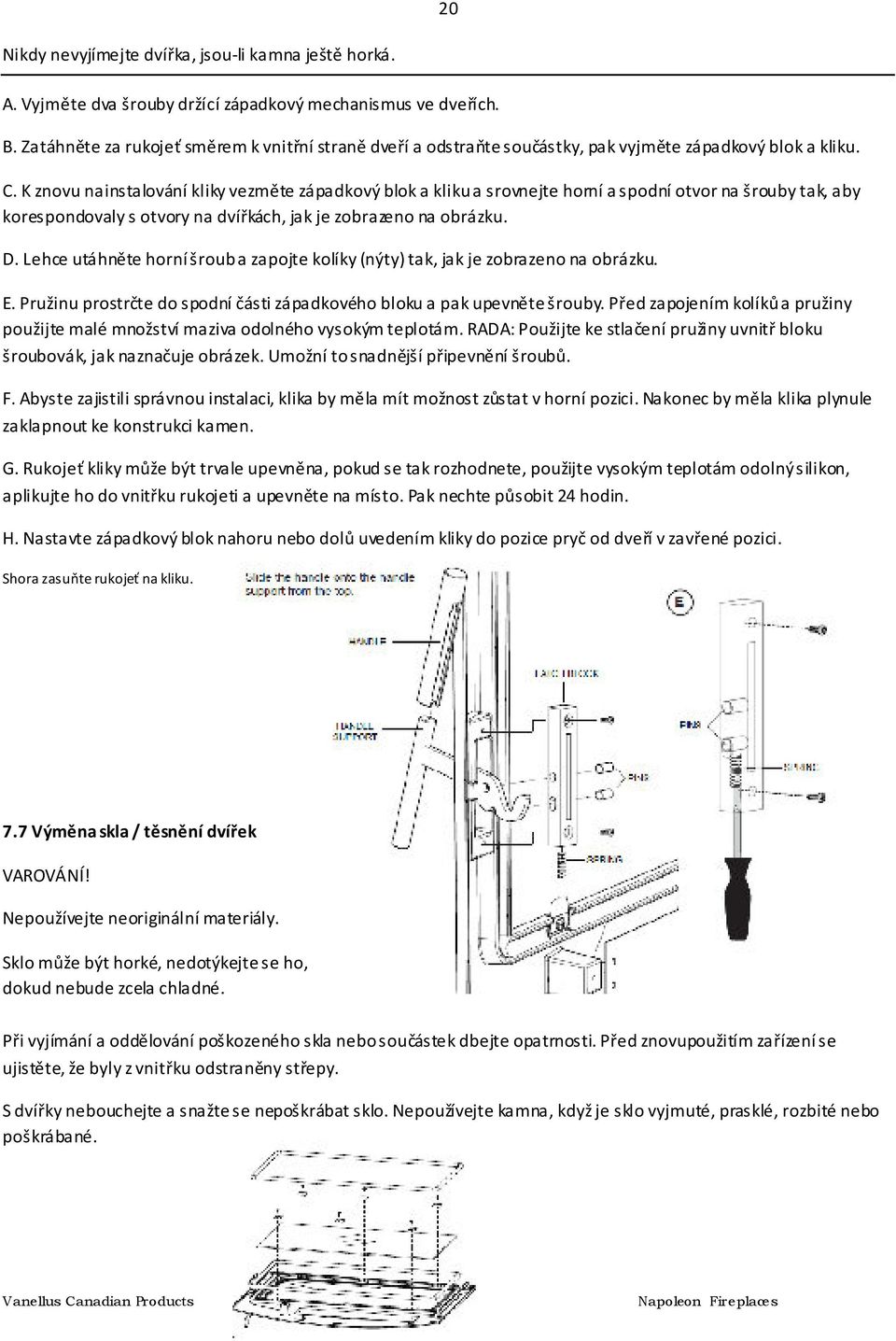

20 20 Nikdy nevyjímejte dvířka, jsou-li kamna ještě horká. A. Vyjměte dva šrouby držící západkový mechanismus ve dveřích. B. Zatáhněte za rukojeť směrem k vnitřní straně dveří a odstraňte součástky, pak vyjměte západkový blok a kliku. C. K znovu nainstalování kliky vezměte západkový blok a kliku a srovnejte horní a spodní otvor na šrouby tak, aby korespondovaly s otvory na dvířkách, jak je zobrazeno na obrázku. D. Lehce utáhněte horní šroub a zapojte kolíky (nýty) tak, jak je zobrazeno na obrázku. E. Pružinu prostrčte do spodní části západkového bloku a pak upevněte šrouby. Před zapojením kolíků a pružiny použijte malé množství maziva odolného vysokým teplotám. RADA: Použijte ke stlačení pružiny uvnitř bloku šroubovák, jak naznačuje obrázek. Umožní to snadnější připevnění šroubů. F. Abyste zajistili správnou instalaci, klika by měla mít možnost zůstat v horní pozici. Nakonec by měla klika plynule zaklapnout ke konstrukci kamen. G. Rukojeť kliky může být trvale upevněna, pokud se tak rozhodnete, použijte vysokým teplotám odolný silikon, aplikujte ho do vnitřku rukojeti a upevněte na místo. Pak nechte působit 24 hodin. H. Nastavte západkový blok nahoru nebo dolů uvedením kliky do pozice pryč od dveří v zavřené pozici. Shora zasuňte rukojeť na kliku. 7.7 Výměna skla / těsnění dvířek VAROVÁNÍ! Nepoužívejte neoriginální materiály. Sklo může být horké, nedotýkejte se ho, dokud nebude zcela chladné. Při vyjímání a oddělování poškozeného skla nebo součástek dbejte opatrnosti. Před znovupoužitím zařízení se ujistěte, že byly z vnitřku odstraněny střepy. S dvířky nebouchejte a snažte se nepoškrábat sklo. Nepoužívejte kamna, když je sklo vyjmuté, prasklé, rozbité nebo poškrábané.

21 21 DŮLEŽITÉ: Ujistěte se, že záchytka skla má jamku směrem navrch tak, jak je na obrázku. A. Když je zařízení chladné, vyjměte dvířka a položte je přední částí dolů na bezpečný povrch. Buďte opatrní, ať neodřete nátěr. B. Vyjměte vnější těsnění, pak vyjměte 9 šroubů (4 vrchní a 5 spodních) na tradiční sestavě, nebo 6 šroubů na moderní soustavě, které přidržují záchytky skla. C. Opatrně vyjměte sklo a vnitřní těsnění vespod. D. Naneste malou vrstvu silikonu do drážky na těsnění. E. Umístěte 6,4 milimetrový (průměr) pruh těsnění do drážky přímo na silikon. F. Položte sklo na dvířka a znovu připevněte záchytky skla. G. Naneste malou vrstvu silikonu do drážky vnějšího těsnění a přiložte na něj 12,7 milimetrový (průměr) pruh těsnění. H. Na konci každé topné sezóny zkontrolujte těsnění a ujistěte se, že je bezpečné. Je-li to nutné, můžete jej nahradit těsněním ze skelného vlákna s větší hustotou a průměrem 12,7 mm. POZNÁMKA: Pro výměnu velikosti, tloušťky a dalších parametrů skla, si prohlédněte oddíl Náhradní díly. 7.8 Péče o sklo Za normálních okolností oheň sklo čistí. Nejčastější příčinou znečištěného skla jsou: používání nedostatku paliva k rozehřátí kamen, používání syrového nebo vlhkého dříví, přílišné přivírání přívod vzduchu vzniká nedostatek vzduchu k hoření. Pokud je nutné sklo vyčistit, vyleštěte ho jemně suchou látkou nebo neabrazivním čističem. NEČISTĚTE SKLO, KDYŽ JE HORKÉ! Čistěte sklo po prvních deseti hodinách po používání. Sklo je sice silné, ale nenechávejte palivo dotýkat se ho a zavírejte dvířka jemně. NIKDY NEZAVÍREJTE SILOU! Když sklo praskne nebo se rozbije během hoření, neotevírejte dvířka, dokud oheň nedohoří a nepoužívejte zařízení znovu, dokud sklo nevyměníte - k dispozici u Vašeho autorizovaného dodavatele. POUŽÍVEJTE ORIGINÁLNÍ DÍLY! 7.9 Péče o pochromované (pozlacené, niklované) části Pokud je Vaše zařízení vybaveno takovými částmi, musíte před prvním požitím z jejich povrchů očistit otisky prstů nebo jiné otisky. Použijte čistič na sklo nebo vinný ocet a vyleštěte hadříkem. Když otisky nejsou před prvním

22 použitím umyty, mohou na povrchu zůstat trvale. Po setření by otisky neměly mít vliv na povrch, přesto jej podle potřeby čistěte. Příliš dlouhotrvající vysoká teplota hoření s otevřenými dvířky kamen může způsobit odbarvovaní těchto povrchů. 22 POZNÁMKA: Ochranný obal těchto dílů je dobré odstranit, až když je sestava při pokojové teplotě, ale toho můžete dosáhnout užitím vysoušeče vlasů nebo podobného zdroje tepla Údržba nebo výměna ventilátoru A. Vypněte přívod elektřiny do zařízení. B. Vyjměte 4 postranní šrouby z krytu ventilátoru a vysuňte celou sestavu ventilátoru dopředu. C. Odšroubujte 2 prostřední šrouby krytu a oddělte jej od ventilátoru. D. Při opětovném připojení elektrického proudu se ujistěte, že je vše upevněné. E. Pokud chcete sestavu ventilátoru znovu nainstalovat, postupujte obráceně. TEPELNÝ SNÍMAČ = Thermal Disc REGULÁTOR OTÁČEK = Variable Speed Switch MIKRO SPÍNAČ = Micro Switch VENTILÁTOR = Blower KRYT VENTILÁTORU = Blower Cover TLAKOVÝ SPÍNAČ = Pressure Switch TEPELNÝ SNÍMAČ = Thermodisc SÍŤOVÝ KABEL = Power Cord REGULÁTOR OTÁČEK = Fan-Speed Control VENTILÁTOR = Fan 8.0 Náhradní díly Pro informace o cenách náhradních dílů kontaktujte Vašeho dodavatele nebo podnik. Díly by měly být běžně dostupné přes Vašeho dodavatele. K OPRÁVNĚNÉMU NÁROKU NA ZÁRUKU NÁHRADNÍCH DÍLŮ BUDE VYŽADOVÁNA KOPIE PŮVODNÍHO DOKLADU. Při objednávání náhradních dílů vždy uvádějte tyto informace: 1. model a sériové číslo zařízení 2. datum instalace zařízení 3. číslo dílu 4. popis dílu 5. typ povrchu

23 23 VAROVÁNÍ! NEUMÍSTĚTÍ DÍLŮ V SOULADU S TÍMTO MANUÁLEM NEBO NEPOUŽÍVÁNÍ SCHVÁLENÝCH DÍLŮ MŮŽE VYÚSTIT NEBEZPEČÍ ŠKOD NEBO ZRANĚNÍ.

24 24

25 25

26 26 ZAŘÍZENÍ VENTILÁTORU (W ) POLOŽKY NEMUSÍ BÝT ZCELA STEJNÉ JAKO NA OBRÁZKU. REF. Č. ČÍSLO DÍLU POPIS 1 W PODLOŽKA VENTILÁTORU 2 W PRUŽINOVÁ MATKA 3 W VIBRAČNĚ-TLUMÍCÍ TĚSNĚNÍ 4 W MIKRO SPÍNAČ 5 W OTOČNÝ KNOFLÍK VENTILÁTORU 6 W MATKA 7 W PROFILOVÁ PRŮCHODKA 8 W SPOJOVACÍ DRÁT 9 W VENTILÁTOR 10 W REGULÁTOR OTÁČEK 11 W PRŮCHODKA 12 W ELEKTRICKÁ SKŘÍŇKA 13 W TEPELNÝ SNÍMAČ EPI3C PŘEHLED POLOŽKY NEMUSÍ BÝT STEJNÉ JAKO NA OBRÁZKU REF.Č. ČÍSLO DÍLU POPIS 1 W PŘEDNÍ BOČNÍ OBLOŽENÍ (2x) 2 W DRŽÁK OBLOŽENÍ (2x) 3 W PODLOŽKA OBLOŽENÍ (2x) 4 W (LEVÁ) PODPĚRA OBLOŽENÍ 5 W VRCHNÍ PŘEDNÍ OBLOŽENÍ 6 W (PRAVÁ) PODPĚRA OBLOŽENÍ 7 W KONSTRUKCE DVÍŘEK 8 W PŘÍVOD VZDUCHU 9 W ZÁTĚŽOVÁ DESKA 10 W KRYT VENTILÁTORU 11 W ZAŘÍZENÍ VENTILÁTORU 12 W EPI3C PŘEDNÍ 13 W PODPĚRA OPLECHOVÁNÍ (2x) 14 W NIVELAČNÍ ŠROUBY (2x) 15 W ZÁBRANA NA POLENA 16 W ZÁVLAČKY (4x) 17 W TRUBICE PRO DRUHOTNÝ VZDUCH #1 18 W TRUBICE PRO DRUHOTNÝ VZDUCH #2 19 W TRUBICE PRO DRUHOTNÝ VZDUCH #3 20 W TRUBICE PRO DRUHOTNÝ VZDUCH #4 21 W PRSTENEC KOUŘOVODU 22 W PŘEDNÍ OKRAJOVÁ CIHLA 23 W PŘEDNÍ CIHLA 24 W LEVÁ BOČNÍ CIHLA 25 W SPODNÍ CIHLA (LEVÁ) 26 W SPODNÍ CIHLA (PRAVÁ) 27 W ZADNÍ CIHLA 28 W PRAVÁ BOČNÍ CIHLA 29 W TEPELNĚ ODRAZOVÁ DESKA

27 27 30 W IZOLACE BEDNY KAMEN 31 W VODÍCÍ TRUBICE 9.0 Řešení problémů VAROVÁNÍ! Před údržbou zařízení odpojte přívod elektrické energie. Zařízení může být horké, počkejte dokud nebude zařízení chladné. Nepoužívejte čistící přípravky na bázi písku. Při kontrole spojů, instalaci propojovacího drátu (pouze pro zkušební účely) nebo při výměně dílů odpojte topení od zásuvky, abyste předešli úrazu elektrickým proudem nebo poškození zařízení. PROBLÉM Kamna nechtějí hořet. ŘEŠENÍ Nedostatek třísek / papíru? Přidejte více. 1. Nedostatek vzduchu? Ujistěte se, že jsou přívody vzduchu zcela otevřené a nejsou ucpané. 2. Studený vzduch? Zapalte menší kusy papíru k ustálení průvanu. 3. Užívejte suché, odleželé dříví. 4. Ucpání komína? Zkontrolujte komín. Kamna kouří, když jsou dvířka otevřená. Studený vzduch? Zapalte menší kusy papíru k ustálení průvanu. Nedostatečný průvan? Přidejte další potrubí. Než otevřete dvířka, nechte vzduch uvnitř ustálit. Ujistěte se, že horní odrazová deska je umístěna dobře. Špatný tlak? Otevřete okno poblíž zařízení. Zařízení vydává zápach. Konzervační nátěr. Nahlédněte do sekce Obecné informace. Kamna nevydávají dost tepla Dříví je příliš vlhké. Nedostatečný průvan. Přidejte další potrubí. Nedostatek vzduchu? Ujistěte se, že jsou přívody vzduchu zcela otevřené a nejsou ucpané. Dřevo hoří příliš rychle Znečištěné sklo. Přívod vzduchu je potřeba nastavit na nižší stupeň. Ujistěte se, že kotlík na popel je dobře upevněn (je-li ve výbavě). Ujistěte se, zda těsnění dvířek dostatečně přiléhá. Dřevo může být příliš vyschlé. Přívod vzduchu je příliš dlouhou dobu zavřený. Hoření příliš horkými, malými plamínky.

28 28 Užívejte dobře uleželé dříví. Ventilátor nefunguje. Zařízení nesmí přesáhnout teplotu. Ujistěte se, že má ventilátor přívod elektrické energie. Tepelná ochrana proti přetížení vypnula. Zchlaďtě zařízení, aby se tepelná ochrana resetovala. Západkový mechanismus drhne / skřípá. Vyjměte západkový mechanismus a promažte pružinu a kolíky, nahlédněte do sekce Výměna uzavíracího mechanismu. Dovozce a distributor: DRAGON JH s.r.o. Jarošovská 840 CZ Jindřichův Hradec IČ: info@vanellus.cz
