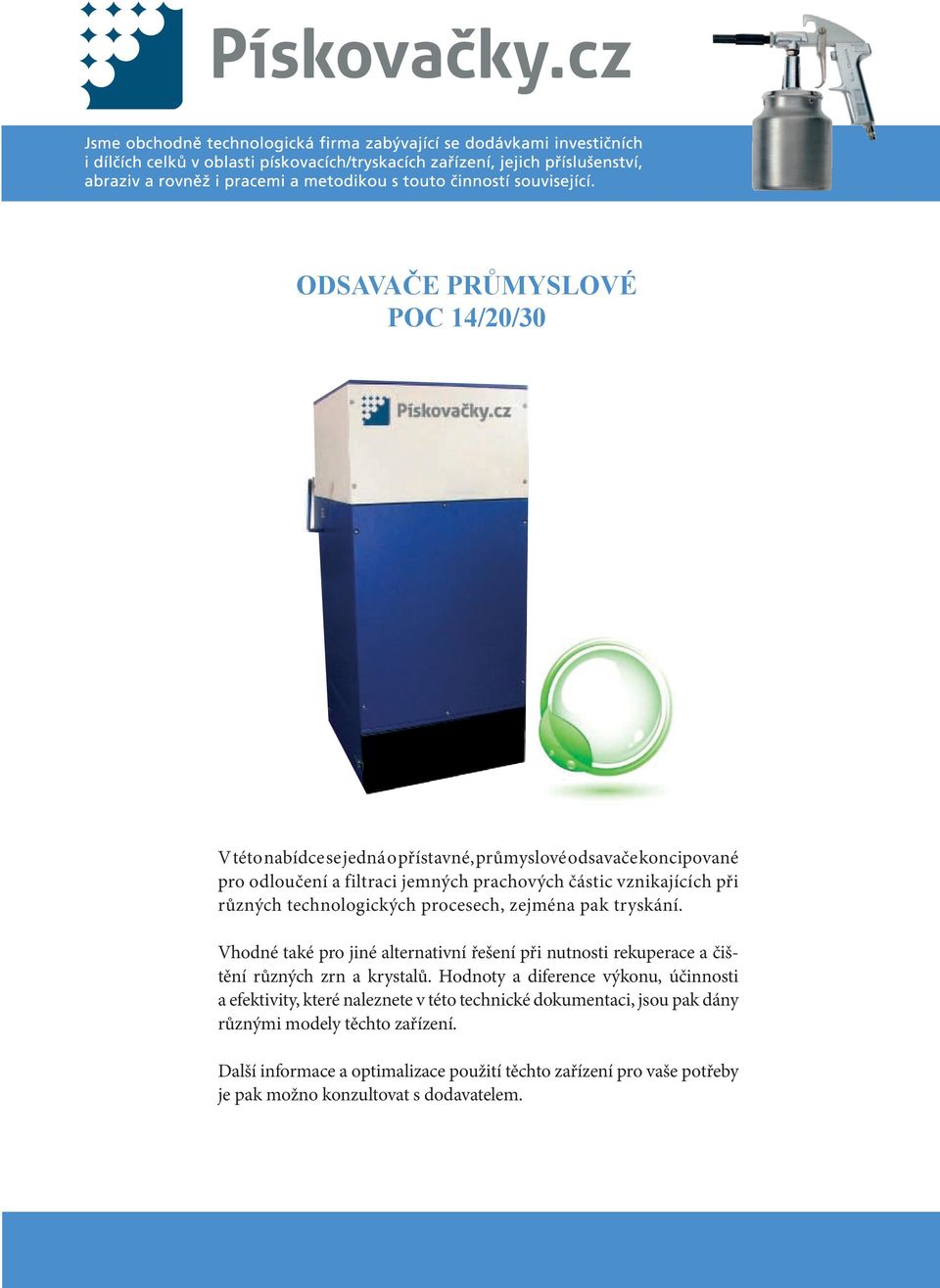

1 ODSAVAČE PRŮMYSLOVÉ POC 14/20/30 V této nabídce se jedná o přístavné, průmyslové odsavače koncipované pro odloučení a filtraci jemných prachových částic vznikajících při různých technologických procesech, zejména pak tryskání. Vhodné také pro jiné alternativní řešení při nutnosti rekuperace a čištění různých zrn a krystalů. Hodnoty a diference výkonu, účinnosti a efektivity, které naleznete v této technické dokumentaci, jsou pak dány různými modely těchto zařízení. Další informace a optimalizace použití těchto zařízení pro vaše potřeby je pak možno konzultovat s dodavatelem.

2 ODSAVA E POC VELIKOST 14/20/30 MODULOVÉ PROVEDENÍ OBSAH: str. 1 POPIS, FUNKCE, ROZM RY. str Sestava str Základní ást.. str Zna ení odsava.. str. 3 -p ehledná tabulka základních modul odsava e str. 4,5 -p íklady možných sestav odsava str. 6, Funkce odsava str Zásobník prachu. str Filtra ní komora. str Ventilátorová komora str Kryt odsava e. str Sk í II.stupn filtrace str POUŽITÍ A DODÁVÁNÍ. str Použití odsava POC str Dodání, doprava a skladování.. str TECHNICKÉ ÚDAJE str Rozm ry a hmotnost odsava str Technické údaje zásobník prachu str Technické údaje filtra ní komora str Technické údaje - ventilátorová komora str Technické údaje charakteristiky odsava. str NÁHRADNÍ DÍLY.. str P ÍSLUŠENSTVÍ str Koleno pr. 200 mm str Nástavec pr. 200 mm. str Pryžová manžeta pr. 200 mm se stahovacími pásky. str Podvozek a madla. str P echodové koleno str Odsávací rameno.. str Velkoplošná vyústka. str Vodní odlu ova str Pneumatický oklep str Hrubý p edfiltr k POC 14/20/30 str MOŽNÉ PORUCHY A ZP SOB JEJICH ODSTRAN NÍ. str MONTÁŽ, OBSLUHA A ÚDRŽBA str Montáž. str Obsluha a údržba str

3 Pr myslové odsava e modulové POC 1. POPIS, FUNKCE, ROZM RY 1.1. SESTAVA Základní ásti (viz. obr.1-str.3) Pr myslové odsava e POC jsou konstruk n ešeny jako modulový stavebnicový systém. Toto uspo ádání umož uje v krátkých dodacích lh tách vyhov t širokému spektru požadavk zákazník. Odsava e se kompletují ze ty hlavních ástí: zásobník prachu ( Z ) filtra ní komora s oklepem ( F ) ventilátorová komora ( V ) kryt odsava e ( K ) Každá z výše uvedených ástí se dodává v n kolika provedeních, vhodných pro r zné ú ely použití odsava e. V p ípad odsávání velmi jemných prachových ástic nebo škodlivin s obsahem nežádoucích plynných p ím sí lze jako sou ást odsava e za adit sk í II. stupe filtrace ( D ) Tato je rovn ž dodávána v n kolika variantách s r znými typy filtra ních vložek Zna ení odsava Dle druhu odsávaných škodlivin, jejichž množství, nárok na rozm ry, umíst ní a složitost obsluhy si zákazník sám m že, na základ informací uvedených v této norm vybrat vhodnou sestavu odsava e. Odsava se ozna í: POM 20 Z2 F3 V1 K4 D1 typ odsava e VYBAVENÍ II.STUPN M FILTRACE D1 - II.stupe se sorp ními vložkami VS výkon odsava e D2 - II.stupe s vložkami VTA (EU 10) ( x 10² m³/h ) D3 - II.stupe s vložkami VUA (EU 11) TYP KRYTU ODSAVA E TYP ZÁSOBNÍKU PRACHU K1 - kryt s nátrubkem ø250 mm Z1 - zásuvka K2 - kryt s jednou výdechovou m ížkou Z2 - výsypka se zásobníkem K3 - kryt se 4-mi výdechovými m ížkami Z3 - výsypka s gravita ní klapkou K4 - p echodový kryt - ø315 mm Z4 - sb rná nádoba na olejovou ( eznou) kapalinu Z5 - velkoobjemový zásobník prachu TYP VENTILÁTOROVÉ KOMORY V1 - ventilátorová komora v základním provedení TYP FILTRA NÍ KOMORY F1 - kapsový filtr EU 9 s ru ní oklepávací pákou F2 - kapsový filtr EU 9 s automatickým pneumatickým oklepem F4 - kapsový filtr pro záchyt olejové mlhy bez oklepu - 3-3

4 ODSAVA E POC 14/20/30 - MODULOVÉ PROVEDENÍ Základní provedení ø Kryt odsava e K1 K K1 - Kryt s nátrubkem K2 - Kryt s výdechovou m ížkou Ventilátorová komora 540 V1 750 V1 - Ventilátorová komora Filtra ní komora s oklepem F1 F F1 - Kapsový filtr EU9 s ru ním oklepem F2 - Kapsový filtr s pneumatický oklepem 750 Zásobník prachu Z1 Z2 750 ø450 Objem 60L Objem 90L Z1 - Zásuvka Z2 - Výsypka se zásobníkem Zp sob objednání : POC 20 - Z2 - F2 - V1 - K4 - D2 Typ odsava e Výkon odsava e Typ zásobníku prachu - 4-4

5 ODSAVA E POC 14/20/30 - MODULOVÉ PROVEDENÍ Možné varianty ø315 K K4 750 K3 - Kryt se 4 výdechovými m ížkami K4 - P echodový kryt 620 D 1,2,3 750 Sk ín II.stupn filtrace D1 - II.stupen filtrace se sorp ními vložkami (záchyt plyn a pach ) D2 - II.stupen filtrace s vložkami VTA (t ída filtrace EU 10) 920 D3 - II.stupen filtrace s vložkami VUA (t ída filtrace EU 12) F4 750 F4 - Filtr pro záchyt olejové mlhy Z4 750 ø1" Z ø Objem 800L Z Z3 - Výsypka s gravita ní klapkou Z4 - Sb rná nádoba na olejovou kapalinu Z5 - Velkoobjemový zásobník prachu - 5-5

6 P íklady možných sestav odsava POC 14/20/30 Výdech ø250 Sání ø200 ø250 Výdech K1 V1 F1,F2 Z Sání K1,K2,K3 V1 F1,F2 Z2,Z Základní provedení Provedení s výsypkou, nebo gravita ní klapkou Výdech ø250 Výdech Sání ø250 Z4 ø1" K1 V1 F Sání K1,K2,K3 V1 F1,F Z5 Provedení pro odsávání olejové mlhy (dodává se s velkoplošnou vyústkou) Provedení s velkoobjemovým zásobníkem

7 120 Výdech ø250 K1,K2,K Výdech ø250 K1,K2,K3 D1,D2,D Sání 3275 D1,D2,D3 V V1 F1,F2 Sání F1,F2 Z1 300 Z5 Provedení se zásuvkou Provedení s výsypkou Provedení velkoobjemový a II. stupe filtrace a II. stupe filtrace zásobník s II. stupn m filtrace Provedení: Provedení: Provedení: Zásuvka filtr.komora kryt K4 výsypka filtra ní komora velkoobjem.zásobník filtr. (jako filtra ní prvek) kryt K4 komora kryt K

8 Funkce odsava Zne išt ný vzduch p ivád ný odsávacím potrubím nebo pomocí odsávacího ramene, prochází nejprve prostorem zásobníku, kde dochází k odlou ení t žších odsávaných ástic vlivem poklesu rychlosti vzduchu. Následn vzdušnina prostupuje filtra ní komorou s kapsovým filtrem, který zachycuje jemné ne istoty do velikosti 0,3µm a aerosoly (event. olejovou mlhu), a pak je vedena p es ventilátorovou komoru na výtlak. V p ípad požadavku na záchyt prachových ástic menších než 0,3µm nebo na záchyt plynných škodlivin a par lze jako sou ást odsava e p ed i za ventilátorovou komoru za adit sk í II. stupn filtrace s p íslušnými filtra ními vložkami. P efiltrovaný vzduch je možno p es kryt s m ížkami vypoušt t zp t do odsávaného prostoru nebo odvést vzduchotechnickým potrubím napojeným na kryt s nátrubkem mimo halu. Pr chod vzduchu odsava em POC ukazuje následující obrázek: 1.2. ZÁSOBNÍK PRACHU Obr. 2 Proud ní vzduchu odsava em POC Spodní ást odsava e tvo í zásobník prachu. Zde se po provedení regenerace shromaž ují ástice zachycené kapsovým filtrem a ástice, odlou ené vlivem poklesu rychlosti vzduchu p i jeho pr chodu. Zásobník se standartn dodává v p ti provedeních. Typy, základní rozm ry a použití jednotlivých provedení p ehledn ukazuje tab.1. Tabulka 1 Typ zásobníku Z1 Rozm rový ná rt Název Popis Doporu ené použití - mobilní zásuvka se 6-ti kusy - je dodáváno u pevných pojezdových kole ek, základního provedení t sn upnutá ke sk íni odsava e ZÁSUVKA odsava e pomocí 2 rychlouzáv r - sk í zásobníku je opat ena ty mi pryžovými podstavci - zásuvka je uzp sobena pro manipulaci pomocí je ábu - 8-8

9 Tabulka 1 Typ zásobníku Z2 Z3 Z4 Z5 Rozm rový ná rt Název Popis Doporu ené použití - na výsypku je pomocí - k odsávání od ty bednových uzáv r stroj, kde vzniká VÝSYPKA t sn upnut mobilní v tší množství SE ZÁSOBNÍKEM válcový zásobník odpad a zásobník je - zásobník je opat en t emi t eba asto pojezdovými kole ky, vyprazd ovat dv ma madly a záv snými - umož uje záchyt oky, která umož ují jeho odpad do plastových zvedání pomocí je ábu. i papírových pytl VÝSYPKA S GRAVITA NÍ KLAPKOU SB RA OLEJOVÉ ( EZNÉ) KAPALINY VELKOOBJEMOV Ý ZÁSOBNÍK PRACHU - na pevnou výsypku je p es p írubu namontována gravita ní klapka se stavitelným protizávažím - pod klapku je možno umístit sb rnou nádobu i pásový dopravník - t sná plochá výsypka opat ená kolenem s p ipojovacím pr m rem 1". - k pevnému stojanu je pomocí 4 rychlouzáv r upnut mobilní kontejner o obsahu 800 l - kontejner je opat en 4-mi pojezdovými kole ky - elní st na kontejneru je zav šena na pantech a je otevírací - vhodné pro odsava e s automatickým oklepem - samo inné vyprazd ování výsypky - umož uje transport zachycených ástic pomocí pásového dopravníku - použití pro odsávání olejové mlhy i ezných kapalin (odsava musí být vybaven p íslušnou filtra ní komorou) - umož uje vypoušt ní zachycené kapaliny zp t do nádrže - k odsávání od stroj, kde vzniká velké množství odpad nap. v d evovýrob, modelá ství, p i opracování plast, pryže, polystyrenu apod. - umož uje záchyt odpadu do plastových pytl FILTRA NÍ KOMORA Nad zásobník prachu se montuje filtra ní komora s oklepem. Komora je zp edu opat ena odnímatelným víkem upevn ným pomocí ty šroub M8 s p lkulatou a vnit ním šestihranem velikosti 5 mm. Víko umož uje snadnou kontrolu stavu kapsového filtru. V zadní ásti filtra ní komory je umíst n sací otvor o pr m ru 200 mm s p írubou a t sn ním, ur ený k montáži odsávacího potrubí. Uvnit komory je mezi p ítla ným a oklepávacím rámem upnut kapsový filtr. Standardn je dodáván kapsový filtr s t ídou filtrace F9 dle SN EN 779 ( filtra ní komory F1,F2 )

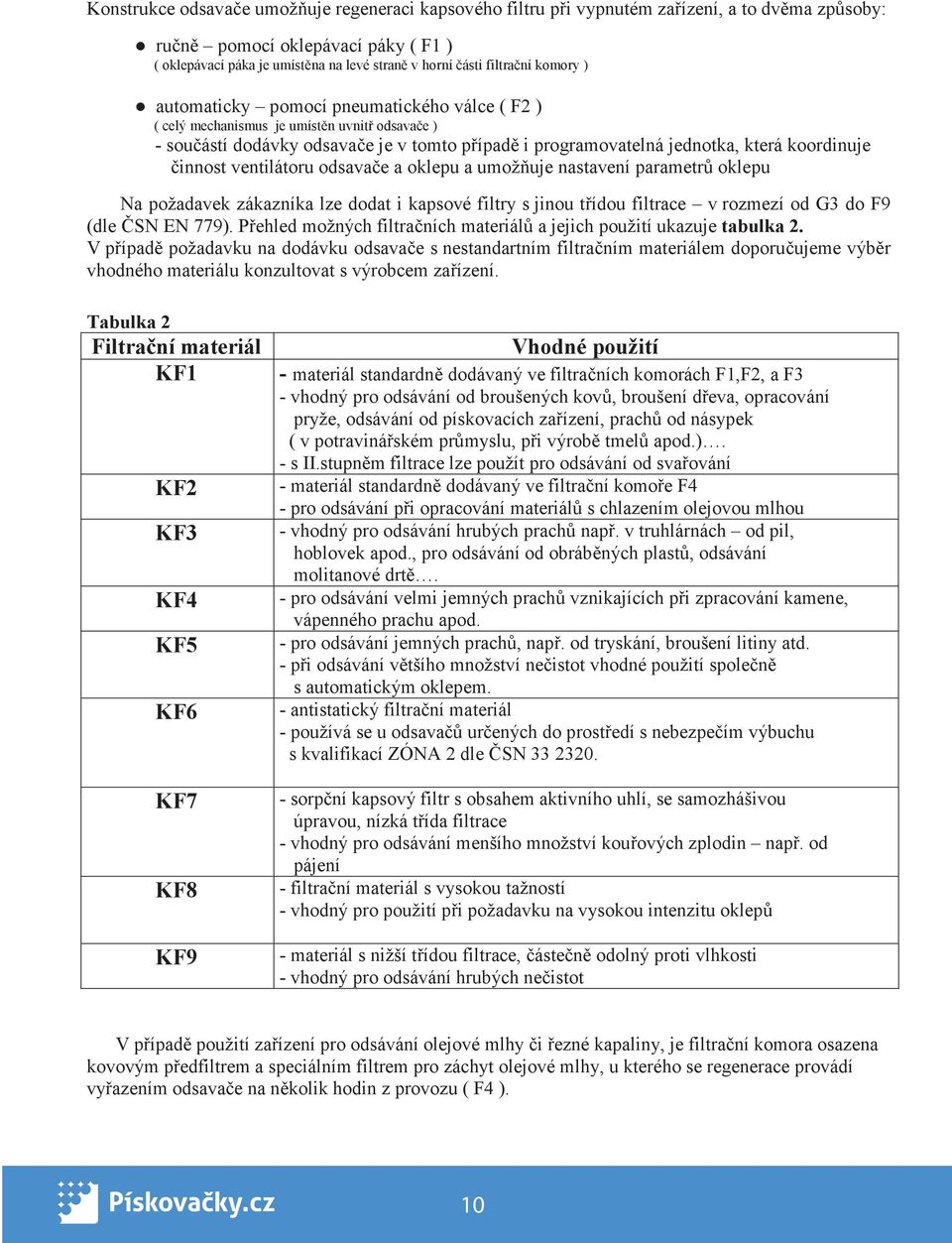

10 Konstrukce odsava e umož uje regeneraci kapsového filtru p i vypnutém za ízení, a to dv ma zp soby: ru n pomocí oklepávací páky ( F1 ) ( oklepávací páka je umíst na na levé stran v horní ásti filtra ní komory ) automaticky pomocí pneumatického válce ( F2 ) ( celý mechanismus je umíst n uvnit odsava e ) - sou ástí dodávky odsava e je v tomto p ípad i programovatelná jednotka, která koordinuje innost ventilátoru odsava e a oklepu a umož uje nastavení parametr oklepu Na požadavek zákazníka lze dodat i kapsové filtry s jinou t ídou filtrace v rozmezí od G3 do F9 (dle SN EN 779). P ehled možných filtra ních materiál a jejich použití ukazuje tabulka 2. V p ípad požadavku na dodávku odsava e s nestandartním filtra ním materiálem doporu ujeme výb r vhodného materiálu konzultovat s výrobcem za ízení. Tabulka 2 Filtra ní materiál KF1 KF2 KF3 KF4 KF5 KF6 KF7 KF8 KF9 Vhodné použití - materiál standardn dodávaný ve filtra ních komorách F1,F2, a F3 - vhodný pro odsávání od broušených kov, broušení d eva, opracování pryže, odsávání od pískovacích za ízení, prach od násypek ( v potraviná ském pr myslu, p i výrob tmel apod.). - s II.stupn m filtrace lze použít pro odsávání od sva ování - materiál standardn dodávaný ve filtra ní komo e F4 - pro odsávání p i opracování materiál s chlazením olejovou mlhou - vhodný pro odsávání hrubých prach nap. v truhlárnách od pil, hoblovek apod., pro odsávání od obráb ných plast, odsávání molitanové drt. - pro odsávání velmi jemných prach vznikajících p i zpracování kamene, vápenného prachu apod. - pro odsávání jemných prach, nap. od tryskání, broušení litiny atd. - p i odsávání v tšího množství ne istot vhodné použití spole n s automatickým oklepem. - antistatický filtra ní materiál - používá se u odsava ur ených do prost edí s nebezpe ím výbuchu s kvalifikací ZÓNA 2 dle SN sorp ní kapsový filtr s obsahem aktivního uhlí, se samozhášivou úpravou, nízká t ída filtrace - vhodný pro odsávání menšího množství kou ových zplodin nap. od pájení - filtra ní materiál s vysokou tažností - vhodný pro použití p i požadavku na vysokou intenzitu oklep - materiál s nižší t ídou filtrace, áste n odolný proti vlhkosti - vhodný pro odsávání hrubých ne istot V p ípad použití za ízení pro odsávání olejové mlhy i ezné kapaliny, je filtra ní komora osazena kovovým p edfiltrem a speciálním filtrem pro záchyt olejové mlhy, u kterého se regenerace provádí vy azením odsava e na n kolik hodin z provozu ( F4 )

11 Rozm ry všech typ filtra ních komor jsou shodné a patrné z obr.3. ODNÍMATELNÉ VÍKO 8 x ŠROUB M8x25 SACÍ OTVOR O200 O235 O260 Obr.3 Filtra ní komora - rozm ry 1.4. VENTILÁTOROVÁ KOMORA Hlavní ástí odsava e je ventilátorová komora. Tato je zep edu opat ena t sn ním a snímatelným víkem, upevn ným pomocí ty šroub M8 s p lkulatou hlavou a vnit ním šestihranem velikosti 5 mm. Ve ventilátorové komo e je namontován radiální st edotlaký ventilátor pohán ný p ímo. Pro pohon ventilátoru je použit asynchronní t ífázový jednootá kový p írubový elektromotor. Použitý ventilátor ur uje technické parametry odsava e (viz. kapitola 3.). Uvnit je ventilátorová komora vylepena hlukov izola ní hmotou. Všechny ventilátorové komory mají shodné rozm ry, liší se pouze elektrovybavením dle použitého druhu oklepu: V1 ventilátorová komora - u odsava s ru ním oklepem nebo bez oklepu ( filtra ní komory F1, F4 ) se dodává s jisti em, který slouží zárove pro p ipojení hlavního p ívodu elektrické energie - u odsava s automatickým oklepem ( filtra ní komora F2 ) se pro p ipojení hlavního p ívodu elektrické energie a pro ovládání oklepu dodává jako samostatný díl elektronická ídící jednotka ( tuto je možno namontovat z boku na sk í odsava e nebo mimo odsava ). Základní rozm ry ventilátorové komory ukazuje obr.4. ODNÍMATELNÉ VÍKO ELEKTROMOTOR 540 V1 750 SK Í VENTILÁTORU S OB ŽNÝM KOLEM

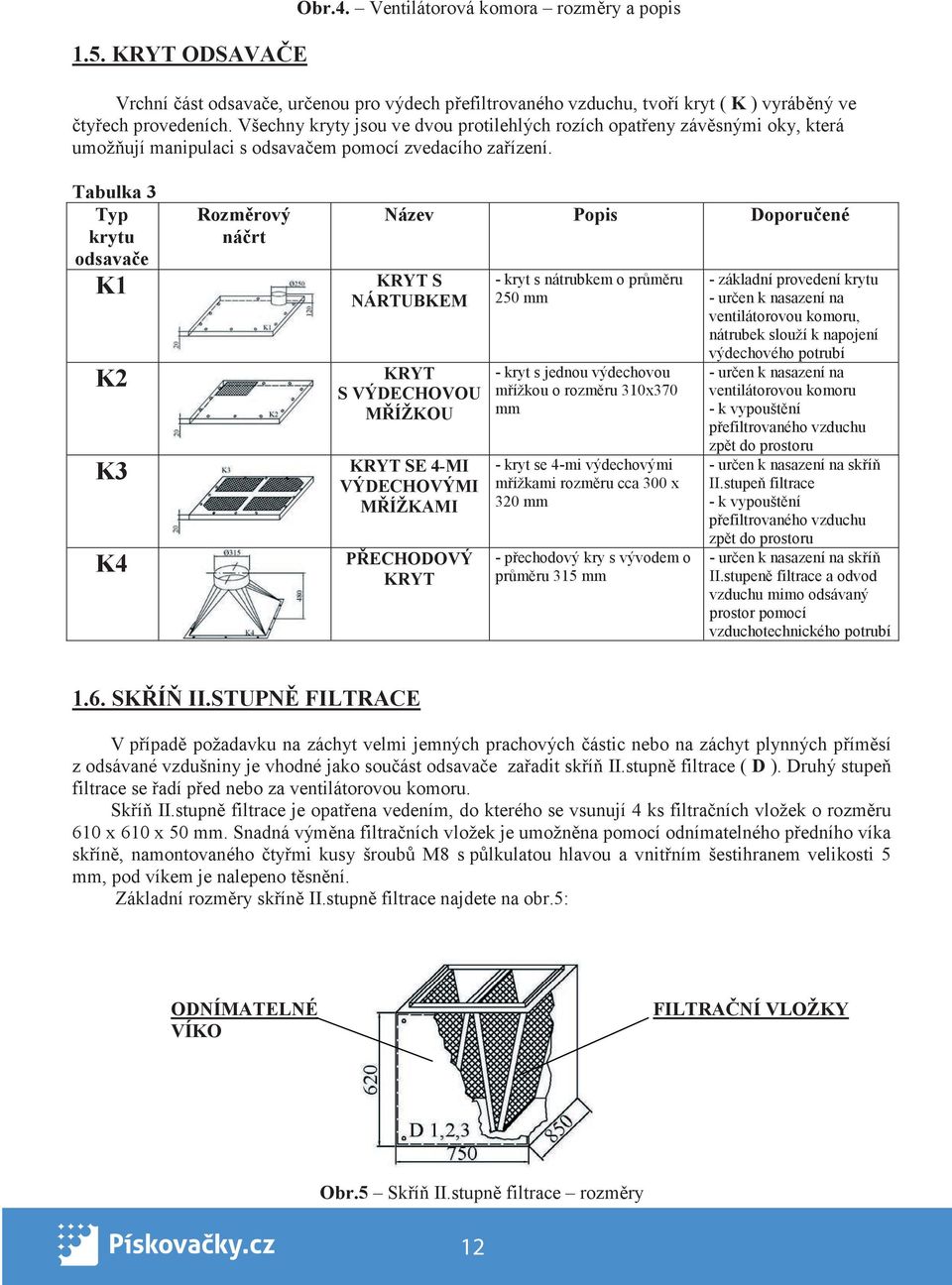

12 1.5. KRYT ODSAVA E Obr.4. Ventilátorová komora rozm ry a popis Vrchní ást odsava e, ur enou pro výdech p efiltrovaného vzduchu, tvo í kryt ( K ) vyráb ný ve ty ech provedeních. Všechny kryty jsou ve dvou protilehlých rozích opat eny záv snými oky, která umož ují manipulaci s odsava em pomocí zvedacího za ízení. Tabulka 3 Typ krytu odsava e K1 K2 K3 K4 Rozm rový ná rt Název Popis Doporu ené KRYT S NÁRTUBKEM KRYT S VÝDECHOVOU M ÍŽKOU KRYT SE 4-MI VÝDECHOVÝMI M ÍŽKAMI P ECHODOVÝ KRYT - kryt s nátrubkem o pr m ru 250 mm - kryt s jednou výdechovou m ížkou o rozm ru 310x370 mm - kryt se 4-mi výdechovými m ížkami rozm ru cca 300 x 320 mm - p echodový kry s vývodem o pr m ru 315 mm - základní provedení krytu - ur en k nasazení na ventilátorovou komoru, nátrubek slouží k napojení výdechového potrubí - ur en k nasazení na ventilátorovou komoru - k vypoušt ní p efiltrovaného vzduchu zp t do prostoru - ur en k nasazení na sk í II.stupe filtrace - k vypoušt ní p efiltrovaného vzduchu zp t do prostoru - ur en k nasazení na sk í II.stupen filtrace a odvod vzduchu mimo odsávaný prostor pomocí vzduchotechnického potrubí 1.6. SK Í II.STUPN FILTRACE V p ípad požadavku na záchyt velmi jemných prachových ástic nebo na záchyt plynných p ím sí z odsávané vzdušniny je vhodné jako sou ást odsava e za adit sk í II.stupn filtrace ( D ). Druhý stupe filtrace se adí p ed nebo za ventilátorovou komoru. Sk í II.stupn filtrace je opat ena vedením, do kterého se vsunují 4 ks filtra ních vložek o rozm ru 610 x 610 x 50 mm. Snadná vým na filtra ních vložek je umožn na pomocí odnímatelného p edního víka sk ín, namontovaného ty mi kusy šroub M8 s p lkulatou hlavou a vnit ním šestihranem velikosti 5 mm, pod víkem je nalepeno t sn ní. Základní rozm ry sk ín II.stupn filtrace najdete na obr.5: ODNÍMATELNÉ VÍKO FILTRA NÍ VLOŽKY Obr.5 Sk í II.stupn filtrace rozm ry

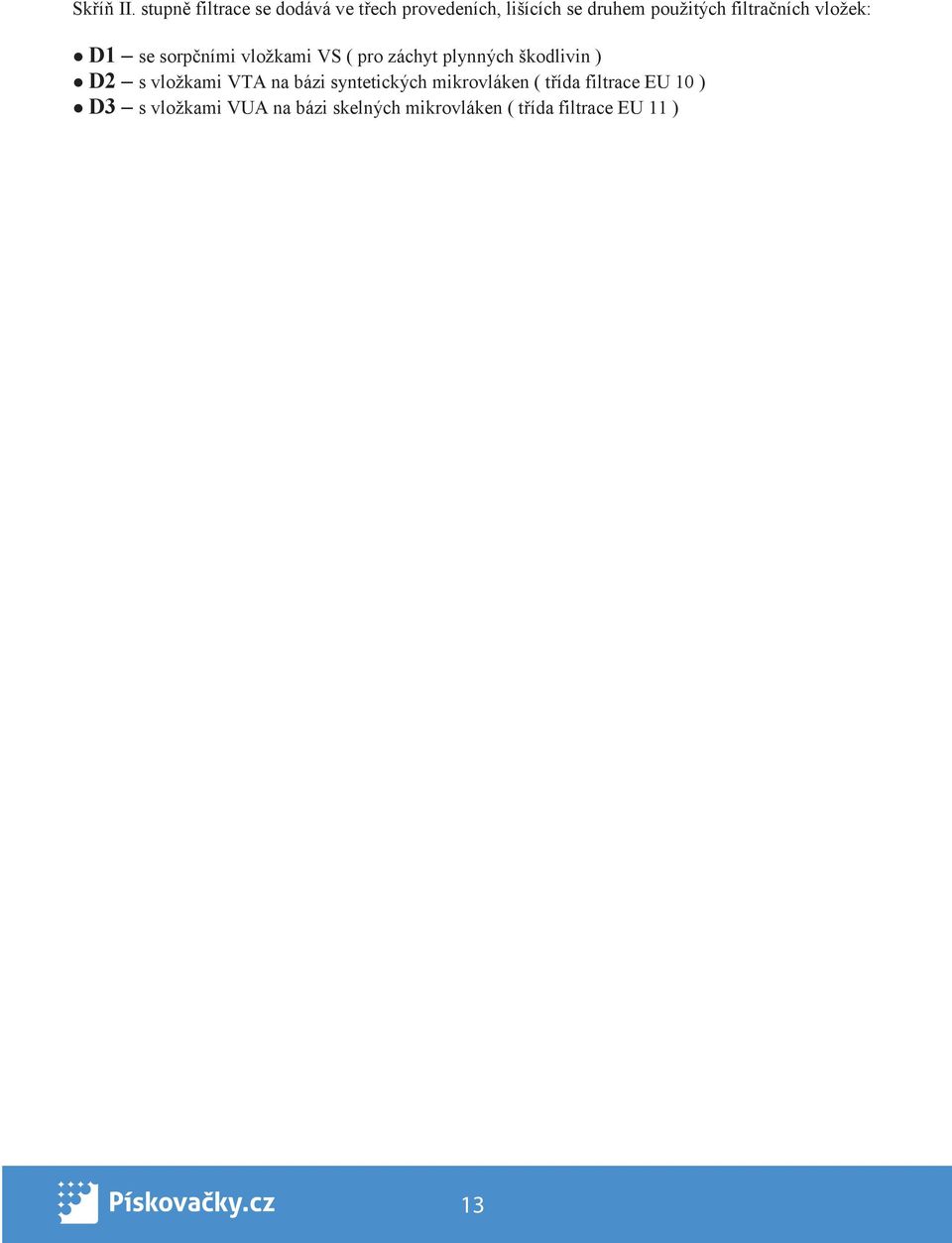

13 Sk í II. stupn filtrace se dodává ve t ech provedeních, lišících se druhem použitých filtra ních vložek: D1 se sorp ními vložkami VS ( pro záchyt plynných škodlivin ) D2 s vložkami VTA na bázi syntetických mikrovláken ( t ída filtrace EU 10 ) D3 s vložkami VUA na bázi skelných mikrovláken ( t ída filtrace EU 11 )

14 2. POUŽITÍ A DODÁVÁNÍ 2.1. POUŽITÍ ODSAVA POC Odsava e POC-M v základním provedení jsou ur eny pro práci v prost edí bez nebezpe í výbuchu p i teplotách od -20ºC do +40ºC. Teplota odsávané vzdušniny nesmí p ekro it 90ºC. Odsava e se umis ují uvnit budov. V p ípad požadavku na umíst ní za ízení ve venkovním prost edí je t eba dodat za ízení se speciální povrchovou ochranou a je t eba ho umístit pod p íst eškem, který zajiš uje ochranu proti p ímému p sobení pov trnostních vliv. Tento požadavek je nutno uvést v objednávce. Odsava e POC M jsou ur eny pro odsávání kovových i nekovových prach a drobných ástic, aerosol, s druhým stupn m filtrace je lze použít pro odsávání svá e ských dým. P i vybavení odsava POC M speciálním filtrem ( F4 ) je možno tyto odsava e použít i pro odsávání olejové mlhy. Odsava e pro odsávání olejové mlhy ( s filtra ní komorou F4 ) mohou být provozovány maximáln na 2 pracovní sm ny tj, po každých 16-ti hodinách provozu musí být dodržena minimáln 8-mi hodinová odstávka pot ebná k regeneraci filtru. V p ípad požadavku na využití odsava pro odsávání olejové mlhy v t ísm nném provoze je nutno dodat atypické provedení odsava se zdvojenou filtra ní komorou a výlevkou. Pro odsávání vláknitých i lepivých prach je t eba použít odsava e POC M v kombinaci s vodním odlu ova em, který je dodáván jako p íslušenství. Na zvláštní požadavek lze dodat i odsava e se speciální úpravou pro odsávání výbušných prach a do prost edí ZÓNA 2 dle SN Odsava e jsou ur eny k uložení na vodorovnou podlahu v minimální vzdálenosti od zdroje prašnosti. Zne išt ný vzduch m že být zachycován pomocí odsávacího ramene, které se dodává jako p íslušenství k odsava m. P i odsávání malého množství ne istot ( nap. od ru ních pracoviš ) nebo p i ob asném odsávání, lze na jeden odsava napojit i n kolik pracovních míst. Propojení mezi odsava em a odsávanými pracovišti se provádí pomocí vzduchotechnického potrubí nebo flexibilních hadic. Odsava je vhodné umístit co nejblíže odsávanému místu. P i požadavku na p ipojení odsava e k potrubní trase delší než cca 15 m doporu ujeme v potrubí instalovat pomocný ventilátor. Konstrukce odsava e umož uje p efiltrovaný vzduch vypoušt t zp t do místnosti nebo odvád t ven pomocí vzduchotechnického potrubí. Pro zlepšení proud ní vzduchu lze na výdech odsava e namontovat velkoplošnou vyústku, dodávanou jako p íslušenství DODÁVÁNÍ, DOPRAVA A SKLADOVÁNÍ Odsava e se dodávají v nevratných obalech smontované jako sestava dle požadavku zákazníka. Na zvláštní požadavek lze dodat i samostatné moduly. Odsava e se skladují a p epravují ve svislé nebo vodorovné poloze na p epravní palet. Doprava se provádí v krytých dopravních prost edcích. Odsava e je t eba skladovat v suchých krytých prostorách, zabezpe ených proti ú ink m pov trnostních vliv

15 3. TECHNICKÉ ÚDAJE 3.1. ROZM RY A HMOTNOST ODSAVA Všechny moduly odsava ( krom velkoobjemového zásobníku prachu ) mají ší ku 750 mm a hloubku mm. Výšky díl jsou uvedeny v rozm rovém ná rtu na str. 4 a v tabulce 4. Celková výška sestavy odsava e se vypo ítá jako sou et výšek jednotlivých díl sestavy. V tabulce 4 jsou uvedeny rovn ž hmotnosti jednotlivých díl odsava. Celková hmotnost odsava e se vypo ítá jako sou et hmotností jednotlivých díl. Tabulka 4 DÍL ODSAVA E Zásobník prachu Filtra ní komora Ší ka ( mm ) Hloubka ( mm ) Výška ( mm ) Hmotnost ( kg) Z Z Z Z Z F F F Ventilátorová komora POC 14 V Ventilátorová komora POC 20 V Ventilátorová komora POC 30 V Sk í II.stupn filtrace Kryt odsava e D D D K K K K TECHNICKÉ ÚDAJE ZÁSOBNÍKY PRACHU Tabulka 5 Typ zásobníku Obsah zásobníku (výsypky) P ipojovací rozm ry Z1 Zásuvka Z2 Výsypka se zásobníkem Z3 Výsypka s grav. klapkou Z4 Sb rná nádoba na olej.kapalinu Z5 Velkoobjemový zásobník prachu 80 l 95 l 2-3 kg 65 l 800 l mm 1"

16 Tabulka 5 Typ zásobníku Pr b h tlakové ztráty zásobník Z1 Z2 Z3 Z4 Zásuvka Výsypka se zásobníkem Výsypka s gravita ní klapkou Sb rná nádoba na olejovou kapalinu 3.3. TECHNICKÉ ÚDAJE FILTRA NÍ KOMORY Tabulka 6 Typ filtra ní komory F1 F2 F4 S pneu oklepem s ru ním oklepem S filtrem pro záchyt olejové mlhy ( bez oklepu ) T ída filtrace dle SN EN 779 F9 F7 T ída filtrace dle EU9 DIN EU 7 Odlu ivost na zkušební prach SPONGELIT 99,985% 80-90% Velikost ástic zkuš. prachu SPONGELIT 90% menších než 10µm 90% menších než 10µm Filtra ní plocha 10 m 6,2 m Tepelná odolnost filtra ního materiálu Dlouhodob do 90ºC Krátkodob do 150ºC Dlouhodob do 70ºC Krátkodob do 150ºC P ívod tlakového vzduchu 0,5-0,6 MPa P ípoj tlakového vzduchu G 1/4" Pr b h tlakové ztráty filtra ních komor

17 3.4. TECHNICKÉ ÚDAJE VENTILÁTOROVÉ KOMORY Tabulka 7 Typ odsava e POC 14 POC 20 POC 30 Nap tí 3 x 400/230V 3 x 400/230V 3 x 400/230V Frekvence 50 Hz 50 Hz 50 Hz Proud 3,3A 4,7A 6,1A Výkon elektromotoru 1,5 kw 2,2 kw 3 kw Krytí elektromotoru IP 54 IP 54 IP 54 Otá ky elektromotoru 2870 ot/min ot/min ot/min. Objemový pr tok vzduchu 1400 m³/hod 2000 m³/hod 3000 m³/hod Celkový tlak na sání 1600 Pa 1800 Pa 2200 Pa Akustický výkon 69 db 71 db 73 db 3.5. TECHNICKÉ ÚDAJE CHARAKTERISTIKY ODSAVA POC Obr.6 ukazuje charekteristiky odsava POC 14,20 a 30. Tyto charakteristiky platí pro odsava e s filtry ( F1 F4 ) v istém stavu bez p ipojených vzduchovod, p i hustot vzduchu =1,2 kg/m³. Qv objemový pr tok vzduchu odsava em pz tlaková ztráta p ipojených vzduchovod pc celkový tlak na sání odsava e P sm rná ára pr b hu tlakové ztráty P íklad: Z vypo tené tlakové ztráty vzduchu pz = 500 Pa p i pr to ném množství vzduchu Qv = 600 m³ /bod (1)/ se vede rovnob žka se sm rnou árou P. Pr se íky áry s charakteristikami odsava udávají pracovní body odsava p i zatížení zvoleným vzduchovodem

18 4. NÁHRADNÍ DÍLY Obr.6 Charakteristiky odsava POC 14,20,30 P ehled náhradních díl dodávaných k jednotlivým modul m odsava e POC udává následující tabulka: Tabulka 8 Modul odsava e Z F V D K Z1 Z2 Z3 Z4 Dodávané náhradní díly /1/ zásuvka, /2/ pryžové t sn ní pod zásuvku, /3/ rychloupína e /4/ válcový zásobník, /5/ pryžové t sn ní zásobníku, /3/ rychloupína e (4 ks), /6/ oto ná pojezdová kole ka zásobníku (3 ks), /7/ flexibilní hadice pr. 40 mm mezi zásobník a výsypku /8/ gravita ní klapka s t sn ním Kontejner o obsahu 800 l, pevná pojezdová kole ka (2 ks), oto ná pojezdová Z5 kole ka (2 ks), rychloupína e dve í (2 ks), stavitelné rychloupína e kontejneru (4 ks), flexibilní hadice pr. 80 mm mezi kontejner a stojan odsava e F1 /9/ kapsový filtr, /10/ pryžové t sn ní pod filtr, /11/ pryžové upína e filtru, /12/ pryžové t sn ní pod odnímatelné víko /9/ kapsový filtr, /10/ pryžové t sn ní pod filtr, /11/ pryžové upína e filtru, F2 /12/ pryžové t sn ní pod odnímatelné víko, /13/ pneumatický válec, /14/ regula ní filtr tlakového vzduchu F3 /16/ kovový p edfiltr, /17/ kapsový filtr na olejovou mlhu, /18/ silikonové t sn ní pod filtr, /12/ pryžové t sn ní pod odnímatelné víko /19/ elektromotor, /20/ ob žné kolo ventilátoru, /21/ spirální sk í ventilátoru, V1 /22/ pryžové t sn ní pod odnímatelné víko, /23/ tlumící výpl ventilátorové sk ín, /24/ jisti, /25/ kryt jisti e D1 /27/ náhradní filtra ní vložky VS (4 ks). /28/ pryžové t sn ní pod odnímatelné víko D2 /29/ náhradní filtra ní vložky VTA (4 ks). /28/ pryžové t sn ní pod odnímatelné víko D3 /30/ náhradní filtra ní vložky VUA (4 ks). /28/ pryžové t sn ní pod odnímatelné víko K K K K Odsava e POC se standardn dodávají bez náhradních díl. Tyto je možno v p ípad pot eby objednat p ímo u výrobce odsava. Na objednávce je nutno uvést typ a výkon odsava e a výpis požadovaných náhradních díl v etn modul, ke kterým jsou požadovány

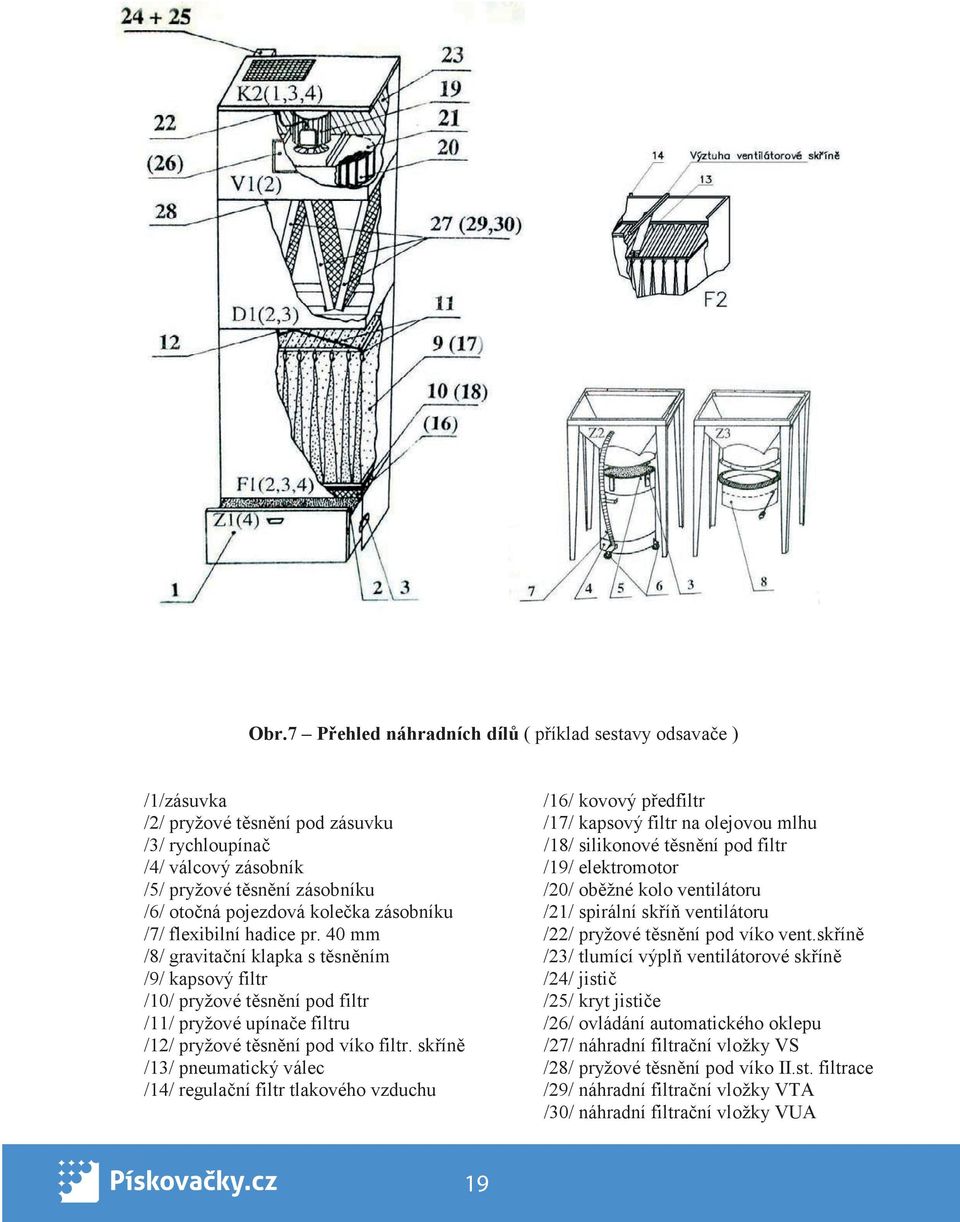

19 Obr.7 P ehled náhradních díl ( p íklad sestavy odsava e ) /1/zásuvka /16/ kovový p edfiltr /2/ pryžové t sn ní pod zásuvku /17/ kapsový filtr na olejovou mlhu /3/ rychloupína /18/ silikonové t sn ní pod filtr /4/ válcový zásobník /19/ elektromotor /5/ pryžové t sn ní zásobníku /20/ ob žné kolo ventilátoru /6/ oto ná pojezdová kole ka zásobníku /21/ spirální sk í ventilátoru /7/ flexibilní hadice pr. 40 mm /22/ pryžové t sn ní pod víko vent.sk ín /8/ gravita ní klapka s t sn ním /23/ tlumící výpl ventilátorové sk ín /9/ kapsový filtr /24/ jisti /10/ pryžové t sn ní pod filtr /25/ kryt jisti e /11/ pryžové upína e filtru /26/ ovládání automatického oklepu /12/ pryžové t sn ní pod víko filtr. sk ín /27/ náhradní filtra ní vložky VS /13/ pneumatický válec /28/ pryžové t sn ní pod víko II.st. filtrace /14/ regula ní filtr tlakového vzduchu /29/ náhradní filtra ní vložky VTA /30/ náhradní filtra ní vložky VUA

20 5. P ÍSLUŠENSTVÍ Na požadavek zákazníka je k odsava m POC 14/20 dodáváno následující p íslušenství: 5.1. KOLENO Koleno je opat eno p írubou s t sn ním a pryžovou manžetou. Je ur eno k namontování na sání odsava e, pro bezp írubové p ipojení sacího potrubí nebo flexibilní hadice (sání shora, zespoda) NÁSTAVEC ø 200 mm Nástavec je opat en p írubou s t sn ním k napojení na sání odsava e. Je ur en pro bezp írubové p ipojení sacího potrubí flexibilní hadice PRYŽOVÁ MANŽETA ø 200 mm se stahovacími pásky Pro p ipojení i propojení vzduchotechnického potrubí nebo flexibilních hadic ø 200 mm je možno objednat pryžovou manžetu. Tato se dodává spole n se 2 ks stahovacích pásk PODVOZEK A MADLA Odsava e POC se zásobníkem Z1 lze ke zvýšení mobility opat it pojízdným podvozkem a plastovými madly. Podvozek se montuje pod zásuvkový zásobník pomocí ty šroub uvoln ných po demontování pryžových podstavc. Madla se šroubují na filtra ní sk í odsava e

21 5.5. P ECHODOVÉ KOLENO P echodové koleno je ur eno k namontování na sání odsava e pro p ipojení odsávacího ramena ø 150 mm. Jedná se o segmentové sva ované koleno, opat ené dv ma p írubami - ø 200 mm pro napojení na odsava - ø 150 mm pro p ipojení odsávacího ramena 5.6. ODSÁVACÍ RAMENO Pro lokální odsávání p ímo od zdroje zne išt ní je možno na odsava POC napojit odsávací rameno ø 150 mm. Ramena se dodávají v délkách 2,5 nebo 3,5 m a mohou být opat ena klapkou a jedním z dvou typ kolen. Bližší údaje o dodávaných typech odsávacích ramen najdete na samostatném katalogovém list KC ást VELKOPLOŠNÁ VYÚSTKA Pro usm rn ní proudu vzduchu, vycházejícího z odsava e, je možno na kryt s nátrubkem (K1) nasadit velkoplošnou vyústku. Vyústka slouží zárove jako tlumi hluku VODNÍ ODLU OVA P i požadavku na odsávání prach lepivých, vláknitých, abrazivních apod. je vhodné využít odsava e POC v kombinaci s vodním odlu ova em. Vodní odlu ova je ur en k p ímému napojení na sání odsava e. P dorys sk ín je ur en k p ímému napojení na sání odsava e. Podrobn jší údaje o vodních odlu ova ích najdete v podnikové norm PC ást PNEUMATICKÝ OKLEP K odsava i s filtra ní komorou F1 (ru ním oklepem ) lze doobjednat pneumatický oklep. Tento je zajišt n pomocí pneumatického válce upevn ného mezi d lící deskou a rámem kapsového filtru ve filtra ní sk íni odsava e. Do ventilátorové sk ín se montuje pneumatický ventil s tlumi em hluku. Na pláš odsava e nebo mimo odsava se umis uje elektronická ídící jednotka. išt ní p ivád ného tlakového vzduchu ( 0,5 0,6 MPa ) zajiš uje regula ní filtr našroubovaný na vn jším plášti ventilátorové sk ín ( ze strany sání ). Podrobn jší údaje najdete v katalogovém listu KC p íloha

22 5.10. HRUBÝ P EDFILTR k POC 14/20/30 Hrubý p edfiltr je sk í z ocelového plechu o rozm rech 750x350x590xmm, do které se vkládají vým nná filtra ní síta o velikosti 610x610 mm s r znou hustotou a velikostí ok. Druh filtra ního síta se volí dle charakteru odsávaného materiálu. P edfiltr se montuje výdechovou stranou p ímo na sání odsava e POC ( na filtra ní komoru ). Hrubý p edfiltr se používá pro odlou ení hrubých prachových ástic nebo vláknitých prach ( nap. kovových vláken, úlet z leštících kotou apod. ) a tím brání zvýšenému zanášení i poškození kapsového filtru odsava e. S filtra ní vložkou KOFIL ( kovový filtr ) je možno použít hrubý p edfiltr jako lapa jisker. Pro zajišt ní správné funkce za ízení je nutno p edfiltr pravideln istit

23 6. MOŽNÉ PORUCHY A ZP SOB JEJICH ODSTRAN NÍ SCHEMA VYHLEDÁVÁNÍ PORUCH ODSAVA E POC ZÁVADA MOŽNÁ P Í INA ZP SOB ODSTRAN NÍ ODSAVA NELZE SPUSTIT Je odsava p ipojen k síti? Je v po ádku p ívodní kabel? Zapojte odsava. Vym te p ívodní kabel. Je správné nap tí na p ívodu? P ive te k odsava i správné nap tí Je v po ádku jišt ní odsava e? Vym te jisti odsava e. Jsou v po ádku pojistky na p ívodu? Vym te pojistky na p ívodu Jiná závada KONTAKTUJTE VÝROBCE ODSAVA Pro odsava s automatickým oklepem. V p ípad závady odsava e postupujte dle pokyn v manuálu pro p íslušný oklep. SLABÝ / ŽÁDNÝ FILTRA NÍ Ú INEK Je ve filtra ní komo e kapsový filtr? Je kapsový filtr neporušený? Namontujte kapsový filtr do filtra ní komory. Vym te kapsový filtr Je filtr ádn upevn n a dot sn n? Je v po ádku t sn ní pod upínacím rámem filtru? Upevn te filtr k upínacímu rámu a rám ádn dotáhn te Vym te t sn ní pod filtrem Jiná závada KONTAKTUJTE VÝROBCE ODSAVA

24 ODSAVA NEVYKAZUJE SPRÁVNÝ VÝKON Je správný sm r otá ek el.motoru dle sm r.šipky na ventilátoru? Je funk ní I.stupe filtrace (zanesený kapsový filtr)? Je funk ní II.stupe filtrace? (zaneseny filtra ní vložky) Zm te sm r otá ek elektromotoru Prove te oklep kapsového filtru p ípadn filtr vym te Regenerujte nebo vym te vložky II.stupn filtrace Je pr chodné sací/výdechové potrubí? Vym te t sn ní pod filtrem Je napln ný zásobník prachu? Vyprázdn te zásobník prachu Jiná závada KONTAKTUJTE VÝROBCE ODSAVA

25 7. MONTÁŽ, OBSLUHA A ÚDRŽBA 7.1. MONTÁŽ Montáž odsava se provádí dle technického návrhu nebo projek ních dispozic, které musí být v souladu s bezpe nostními p edpisy a normami a s pokyny výrobce Odsava se uloží na vodorovnou zpevn nou podlahu, pokud možno co nejblíže zdroji zne išt ní. Odsava není nutno kotvit Navržený sací vzduchovod se p ipojí p írubou p es t sn ní na p iva ené p ipojovací šrouby M8 na sání odsava e a zajistí se p íslušnými maticemi. Na požadavek je k odsava i dodáváno koleno, které slouží jako p ípojná ást sacích vzduchovod na odsava POC. M že být dodána rovn ž pryžová manžeta, která slouží k bezp írubovému napojení dalších ástí vzduchovod Elektrické p ipojení za ízení smí provád t pouze osoba znalá dle vyhlášky.50/78 Sb. Elektroinstalace spo ívá v p ivedení hlavního p ívodu elektrické energie do svorkovnice motorového spoušt e (resp. jisti e) a jeho p ipojení ve smyslu schéma na obr.8 nebo 9. (viz. Tab.7-Str.17) (viz. Tab.7-Str.17) Obr.8 P ipojení odsava e s motorovým spoušt em Obr.9 P ipojení odsava e se svorkovnicí Po spušt ní odsava e je t eba provést kontrolu sm ru otá ení ob žného kola ventilátoru. Kontrola se provádí vizuáln po sejmutí p edního víka ventilátorové komory. Sm r otá ení ob žného kola musí být ve smyslu sm rové šipky na spirální sk íni ventilátoru V p ípad instalace odsava e s automatickým pneumatickým oklepem je t eba zajistit také napojení oklepávacího mechanismu na p ívod tlakového vzduchu

26 Po napojení vzduchovod, p ipojení odsava e na sí a ádném zajišt ní sb rné nádoby pomocí upína, je odsava p ipraven k provozu OBSLUHA A ÚDRŽBA Obsluha odsava e spo ívá v zapínání a vypínání odsava e pomocí tla ítek motorového spoušt e nebo pomocí tla ítek na ovládací sk íni oklepu Je t eba provád t pravidelné oklepávání kapsového filtru odsava e a to bu pomocí ru ní oklepávací páky nebo automaticky. Oklep se provádí vždy p i vypnutém odsava i ( p i automatickém oklepu je i vypnutí ventilátoru odsava e zajišt no automaticky ). Interval a intenzita oklep jsou závislé na konkrétních provozních podmínkách. P i trvalém poklesu výkonu odsava e (i po provedení oklepu) je nutné kapsový filtr vym nit za nový. Vým nu filtru je t eba provést i v p ípad jeho mechanického poškození Je nutné pravideln vyprazd ovat a istit sb rnou nádobu odsava e. Intervaly stanoví uživatel s ohledem na konkrétní provozní podmínky U odsava e s druhým stupn m filtrace je t eba pravideln sledovat stav a zanesení filtra ních vložek druhého stupn filtrace bu vizuáln nebo pomocí diferen ního manostatu. V p ípad zanesení i poškození vložek je možno objednat nové u výrobce odsava Kontrola stavu elektroinstalace a elektrické výstroje odsava e se provádí v souladu s platnými normami a o provedených revizích jsou vedeny zápisy. 8. CENA POC 14 - Z1-F1-V1-K1 (ruční oklep) ,- Kč/ks POC 14 - Z1-F2-V1-K1 (automatický oklep) ,- Kč/ks Uvedená cena je bez DPH, bez dopravy zboží k odběrateli a bez montáže. Dodací lhůta: cca 3 až 4 týdny po obdržení závazné objednávky. V případě zájmu o jiný typ a jeho cenu kontaktujte svého dodavatele. IČ:
