Kondenzační sušičky MDX. Edice

Transkript

1 Kondenzační sušičky MDX Edice

2 Program Průtok od 350 l/min do l/min Tlakový rosný bod PDP: +3 C při referenčních podmínkách Celá řada je vybavena indikátorem rosného bodu Max. pracovní tlak: 16 bar (velikost MDX400-MDX1800) Max. pracovní tlak: 13 bar (velikost MDX2400-MDX84000) MDX MDX MDX MDX

3 Funkční principy schéma pro MDX ) chladivový kompresor 2) kondenzátor 3) motorem řízený ventilátor 4) výparník vzduch/chladivo 5) separátor s filtrem 6) výměník vzduch/vzduch 7) separátor chladiva 8) spínač maximálního tlaku 9) servisní ventil 10) spínač minimálního tlaku 11) tlakový spínač, řízení ventilátoru 12) obchozí ventil horkého plynu 13) fluidní filtr chladiva 14) kapilára 15) servisní ventil 16) teploměr rosného bodu 17) sběrač nečistot 18) automatický odpouštěč kondenzátu 19) řídící panel 3

4 Technická data 4

5 Konstrukce MDX400 MDX1800 Řídící panel Obchozí ventil Výměník vzduch-vzduch Výparník vzduch-chladivo Separátor kondenzátu Automatický odpouštěč kondenzátu Kompresor Kondenzátor chladiva + motor ventilátoru Expanzní kapilára 5

6 Konstrukce MDX10000 MDX18000 Obchozí ventil Řídící jednotka Výměník vzduchvzduch Výparník vzduchchladivo Separátor kondenzátu Chladivový kompresor Kondenzátor chladiva + motor ventilátoru Separátor kapalného chladiva Chladivový filtr 6

7 Konstrukce MDX50000 MDX84000 Motory ventilátoru Výměník vzduch-vzduch Výparník vzduch-chladivo Separátor kondenzátu Expanzní kapilára Obchozí ventil Kompresor Kondenzátor chladiva Separátor kapalného chladiva Inteligentní odpouštěč kondenzátu 7

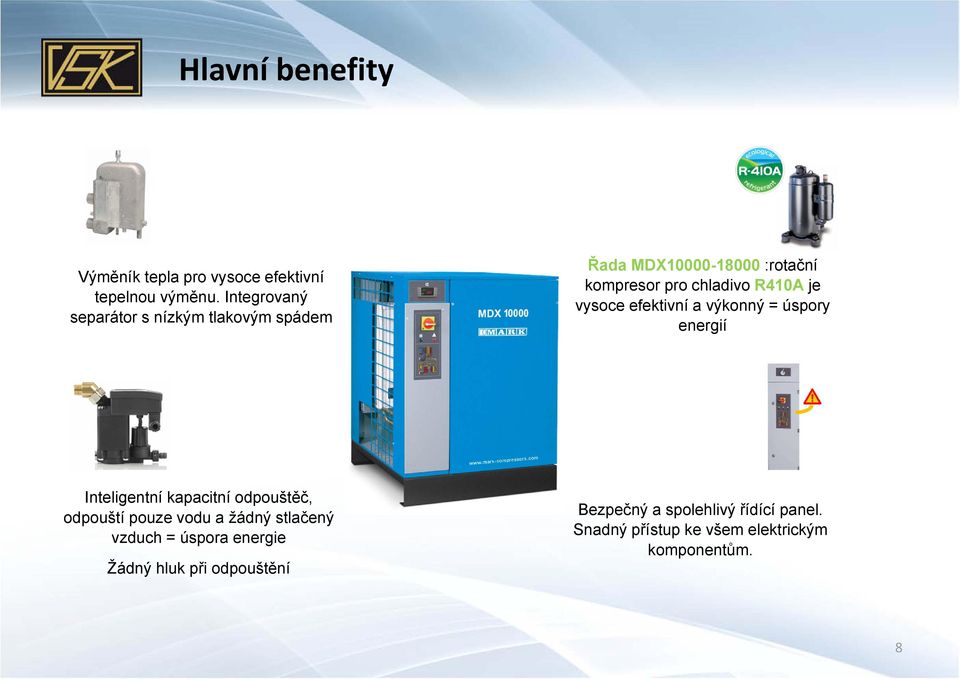

8 Hlavní benefity Výměník tepla pro vysoce efektivní tepelnou výměnu. Integrovaný separátor s nízkým tlakovým spádem Řada MDX :rotační kompresor pro chladivo R410A je vysoce efektivní a výkonný = úspory energií Inteligentní kapacitní odpouštěč, odpouští pouze vodu a žádný stlačený vzduch = úspora energie Žádný hluk při odpouštění Bezpečný a spolehlivý řídící panel. Snadný přístup ke všem elektrickým komponentům. 8

9 Tepelný výměník MDX pájené desky MDX hliníkový blok výstup chladiva vzduch/vzduch vzduch/chladivo vyšší efektivita (tepelná výměna) Integrated separator Low pressure drop vstup vzduchu výstup vzduchu vstup chladiva separátor kondenzátu Všechny modely obsahují tepelný výměník vzduch-vzduch ve standardu. Výměník ochraňuje před formováním kondenzace z vnější strany trubek 9

10 Odpouštění kondenzátu Nashromážděná voda je vypouštěna inteligentním odpouštěčem kondenzátu odpouští se pouze voda, ŽÁDNÝ stlačený vzduch = úspora energie bez hluku = příjemný k pracovnímu prostředí standardní součást všech modelů 10

11 Řídící panel a) zelený indikátor napětí chod MDX10000 MDX18000 MDX24000 MDX84000 b) červený indikátor poruchy pro: vysoký tlak chladiva (bezpečnostní tlakový spínač selhal) ochrana motoru ventilátoru (aktivovány teplotní ochrana ) a) b) a) c) b) c) červený indikátor poruchy pro vypouštění kondenzátu 11

12 Kontakty pro vzdálenou správu ve standardu Kontakt 1 vzdálený Start / Stop modely MDX10000 MDX84000 Kontakt 2 spínací kontakt pro vzdálený centrální alarm ( alarm ventilátoru; min/max tlakový spínač ) modely MDX10000 MDX84000 Kontakt 3 spínací kontakt pro vzdálený alarm vypouštění kondenzátu modely MDX24000 MDX

13 Indikátor rosného bodu PDP Všechny kondenzační sušičky z řady MDX jsou nově vybaveny elektronickým řídícím panelem, který zobrazuje uživateli různé informace ohledně stavu sušičky: alarm, stav pod napětím, chod ventilátoru a celkové alarmy. 13

14 Indikátor rosného bodu PDP Nový řídící panel zobrazuje tlakový rosný bod PDP ( u sušiček MDX400 MDX84000) a ovládá kondenzační teplotu (MDX1200 MDX7700) pomocí zapínání/vypínání ventilátoru za použití dvou NTC teplotních čidel (jedno pro hodnotu rosného bodu a druhé pro cykly ventilátoru). Nový panel již není připojen k Schraderovo ventilu, bere v úvahu teplotu kondenzace namísto tlaku kondenzace, ale v zásadě se nejedná o principiální změnu. Spínání teploty MDX400 MDX900 (zde není tlakový spínač ventilátoru) Řízení teploty MDX1200 MDX7700 (uvolňuje tlakový spínač ventilátoru) Spínání teploty MDX10000 MDX84000 (drží tlakový spínač ventilátoru) 14

15 Indikátor rosného bodu PDP Více prodejních argumentů, podle potřeb požadavků trhu vylepšení vzhledu Chladivový kompresor je v chodu PDP Alarm ( vždy svítí protože naše kompresory jsou vždy v chodu) Ventilátor je v chodu PDP Alarm znamená ( bez blikání ): vysoká hodnota rosného bodu PDP nízká hodnota rosného bodu PDP = problémy s mrznutím 15

16 Indikátor rosného bodu PDP 16

17 Indikátor rosného bodu PDP Význam piktogramů a LED signálek: MDX1200 MDX7700: ikona mód funkce nesvítí žádný alarm není aktivní ALARM bliká chyba čidla P1 / P2 svítí alarm vysoké/nízké teploty H2 / L2 nesvítí sušička vypnuta KOMPRESOR bliká upozornění na údržbu + SE (servis) svítí sušička zapnuta (pod napětím) nesvítí ventilátor vypnutý VENTILÁTOR bliká n/a nevyužito svítí ventilátor zapnutý MDX400 MDX900 & MDX10000 MDX84000: alarm poruchy P1 alarm vysoké/nízké teploty H1 / L1 SE Servis A0 A10: po 2000MH pod napětím A11 A20: po 4000MH pod napětím Servisní čas může být vyresetován 17

18 Nový chladivový kompresor Co je nového?... nový rotační chladivový kompresor vylepšená energetická efektivita, provozní úspory lepší využití energie = redukce nákladů delší životnost, snížené riziko úniků, menší vibrace rotační kompresor navržený pro chladivo R410A je vysoce efektivní díky dobrému koeficientu výkonu ( COP ). integrovaný kapalinový separátor ochraňuje před rázy kapaliny a před riskem proražení trubek kapalinového separátoru. 18

19 Ekologické chladivo R410A Kondenzační sušičky MDX10000 až MDX18000 používají ekologické chladivo R410A MDX

20 Ekologické chladivo R410A HFCs (hydrofluorokarbony): Hydrofluorokarbony neobsahují chloriny a díky jejich absenci mají nulový vliv na ozónovou vrstvu tzv. ODP (potenciál poškození ozónové vrstvy = ozone depletion potential) a nejsou předmětem kontrol podle montrealského protokolu. Příklady jsou R410A, R134a, R404A. Použití chladiv na sušičkách MDX chladivo R134a MDX400 až MDX1800 chladivo R404A MDX2400 až MDX7700 & MDX24000 až MDX84000 chladivo R410A MDX10000 až MDX

21 Benefity pro zákazníka Nízká hodnota GWP (Global Warming Potential) potenciálu vůči globálnímu oteplování: podle normy EN A1:2009 Chladivo GWP R134a 1300 R404A 3260 R410A 1720 Hodnota GWP u chladiva R410A je menší o 50% než u chladiva R404A. 21

22 Typická instalace s filtry Vysoce kvalitní vzduch s redukcí rosného bodu ( čistota dle ISO : třída 1 4 2) Vysoce kvalitní vzduch s redukcí rosného bodu a oleje ( čistota dle ISO : třída 1 4 1) 1. Kompresor 2. Předfiltr 3. Mikrofiltr 4. Filtr s aktivním uhlím 5. Kondenzační sušička Dále se vždy doporučuje vertikální vzdušník 22

23 Volitelně volné kontakty Volné kontakty jsou volitelnou variantou, kterou lze objednat pod speciálním objednacím číslem (pouze pro typy MDX2400 MDX84000 ) Tři čidla připojená k indikátoru PDP umožňují poslat vzdálený signál: alarm vysoké teploty chladiva mimo chladivový kompresor (MDX2400 MDX84000) alarm vysoké/nízké teploty vysoký/nízký rosný bod PDP (MDX2400 MDX84000) alarm čidla ventilátoru pokud je přítomen problém na ventilátoru (MDX2400 MDX7700) 23

24 Volitelně MDX400 až MDX1800 Obchozí ventil + podpěra filtrů obchozí by pass ventil filtry nejsou součástí dodávky! 24

25 Volitelně MDX400 až MDX1800 Podpěra filtrů měděné trubky filtry nejsou součástí dodávky! 25

26 Volitelně MDX400 až MDX18000 Všechny kondenzační sušičky od MDX400 až do MDX18000 lze dodat zabalené v dřevěném rámu pro větší ochranu během transportu. Toto balení objednávejte samostatně jako volitelnou variantu. 26
