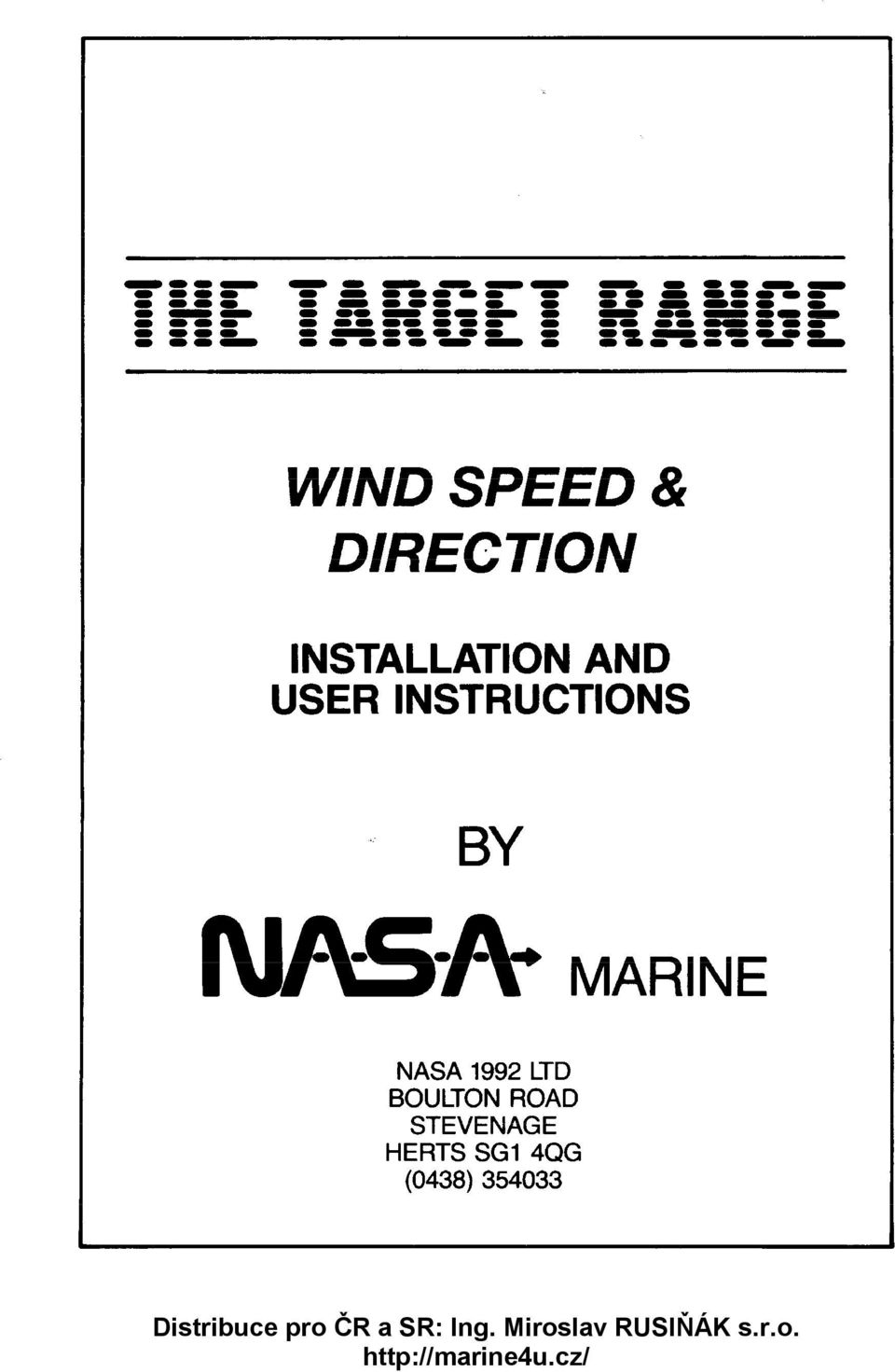

1 Distribuce pro ČR a SR: Ing. Miroslav RUSIŇÁK s.r.o.

2 OBSAH OBSAH... 2 Úvod... 3 Kontrola přístroje... 3 Instalace displeje... 3 Vrtací šablona... 3 Instalace snímače... 3 Nastavení osy lodě snímače Čtení údajů na displeji... 5 Doporučujeme také zakoupit... 5 Rychloměr... 5 Hloubkoměr... 5 Elektronický kompas... 5 Často kladené otázky

3 Úvod Systém pro měření větru Target je dodávaný v kompletu s jednotkou displeje, snímačem a montážní sadou. Je navržen tak, aby mohl být napájen z 12V palubní sítě na lodi. Na stránkách lze objednávat další příslušenství k přístroji a další. Objednávky lze vyřídit i em na adrese: marine@rusinak.cz Kontrola přístroje Před montáží zkontrolujte jestli je přístroj kompletní a jestli není poškozen. Zastrčte konektor snímače do jednotky displeje a připojte napájení 12V. Pomalu otočte snímačem rychlosti větru a větrnou korouhvičkou. Displej zobrazí první naměřené hodnoty. Instalace displeje Vyberte si vhodné umístění displeje. Místo musí být ploché a dutina ve které bude jednotka umístěna musí být vždy suchá. (Vstup kabelu je záměrně netěsněný, aby zajistil dostatečnou ventilaci přístroje. Tím zabraňujeme zamlžení displeje. Umístění montážních otvorů lze označit podle šablony, která je součástí anglické verze manuálu dodávané v krabici přístroje. Před vrtáním se ujistěte, že je ve vybraném místě dostatek prostoru pro vedení kabelu za displejem a přístup pro utažení křídlových matic. Vyvrtejte pět otvorů a zkontrolujte umístění jednotky. Doporučujeme zapojit si kabely před konečným umístěním jednotky displeje. Připojte černý kabel k mínusu a červený k plusu napájení. Je samozřejmě rozumné napájení chránit pojistkou pro případ zkratu. Spotřeba proudu je velmi nízká, takže pojistka napájení 0,25 A je dostatečná. Pro podsvícení slouží oranžový kabel, který připojíme ke kladnému pólu. Tento kabel lze propojit s vypínačem, který řídí podsvětlení všech ostatních přístrojů. Dodávaná gumová podložka se má umístit do drážky na zadní stěně přístroje. Vložte přístroj do otvoru v panelu a prsty utáhněte čtyři křídlové matice. Vrtací šablona Má být součástí originální krabice s anglickým manuálem. Je důležité aby gumová podložka měla dobrý kontakt po celém obvodu a chránila tak dutinu za otvorem v panelu před vniknutím vody. Doporučujeme odvést kabely svisle dolů od jednotky přístroje. Instalace snímače Jednotka snímače rychlosti a směru větru se montuje na stěžeň a je dodávaná standardně s 15m dlouhým propojovacím kabelem. Vyberte si místo, kde bude snímač schopen měřit nenarušený proud větru ze všech směrů. Snímač se musí montovat tak, aby byl umístěn vodorovně. Jeho orientace vzhledem k ose lodě ale není důležitá. Přístroj je dodávaný s montážní sadou a 4-mi nerezovými vruty pro 3

4 přišroubování přímo do stěžně. Pokud chcete snímač montovat na dřevěný stěžeň, použijte jiné vhodné šrouby nebo vruty. Po připevnění snímače na stěžeň, sveďte propojovací kabel k jednotce displeje a zastrčte jej do zásuvky displeje. Smotejte si přebývající kabel, neodřezávejte zástrčku. Pokud vám nepostačuje délka kabelu, je možné dodatečně objednat 10m prodlužovací kabel. Nastavení osy lodě snímače. Při zapnutí napájení do přístroje se na displeji zobrazí směr větru (nemusí to být ještě správná hodnota dokud se neprovede seřízení jednotky). Při natočení korouhvičky dopředu ve směru osy lodě odpojte napájení jednotky. Stiskněte tlačítko ALIGN a ponechte jej stisknuté při zapínání jednotky. Uvolněte tlačítko a indikátor zobrazí aktuální správnou polohu korouhvičky. Vypněte přístroj a znovu jej zapněte. Jednotka je tak zkalibrovaná. 4

5 Čtení údajů na displeji Čísla na levé straně displeje zobrazují rychlost větru v uzlech. Šipka napravo zobrazuje relativní směr větru vzhledem k ose lodě. Pokud svítí dvě šipky, znamená to, že je směr větru mezi těmito dvěmi šipkami. Tlačítka se šipkou nahoru a dolů jsou zatím bez funkce a jsou připravena pro další vývoj přístroje. Pokud přístroj nepoužíváte nasaďte na přístroj kryt, který zamezí poškození displeje. POZNÁMKA: Tento přístroj je jednoduchá pomůcka jachtaře a není doporučeno používat jej pro mořskou plavbu. Doporučujeme také zakoupit Rychloměr 0-30 uzlů Denní ujetá vzdálenost Ujeté km celkem Hloubkoměr 0,8-100 metrů Alarm mělčiny nebo velké hloubky Možnost ofsetu od kýlu Elektronický kompas Volitelné tlumení Senzor uložen v kardanovém závěsu magnetický kurz Často kladené otázky Otázka: Jaká forma propojení je se senzorem rychlosti? Odpověď: Senzor Clipper nebo Target Wind systému komunikuje s jednotkou 5-ti žilovým kabelem analogově. Signál se dále zpracuje a digitálně zobrazuje. 5
