TECHNICKÉ SPECIFIKACE

Transkript

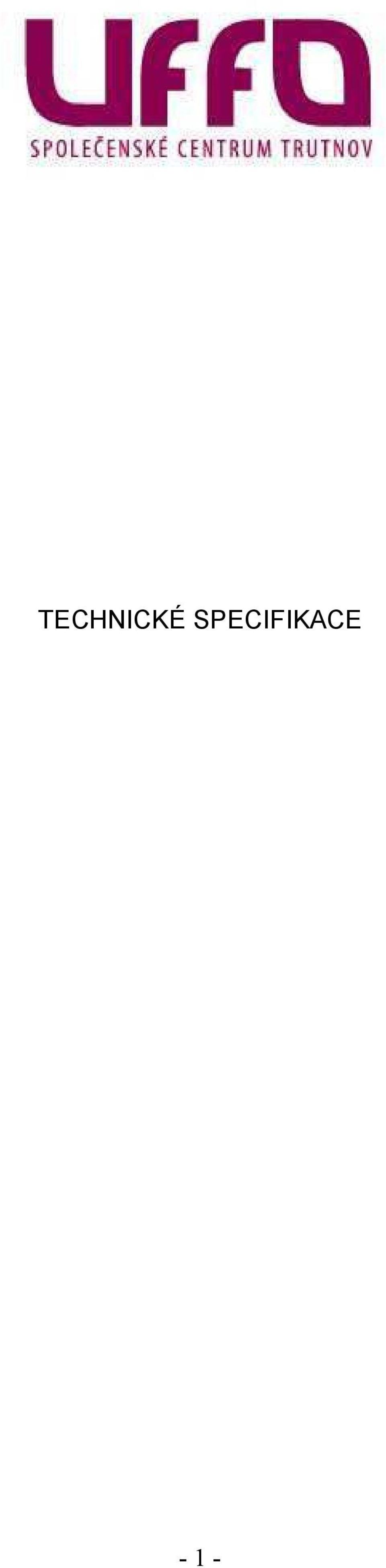

1 TECHNICKÉ SPECIFIKACE - 1 -

2 UFFO - Společenské centrum Trutnovska pro kulturu a volný čas Náměstí Republiky Trutnov Příjezd pro techniku a účinkující z ulice Spojenecká GPS : Loc: 50 33'47.821"N, 15 54'39.095"E Jičín Hradec Králové KONTAKTY ZVUK, VIDEO, SCÉNA Radek Ježek : jezek@uffo.cz SVĚTLA, VIDEO, SCÉNA Ondřej Beier : ondrejbeier@gmail.com - 2 -

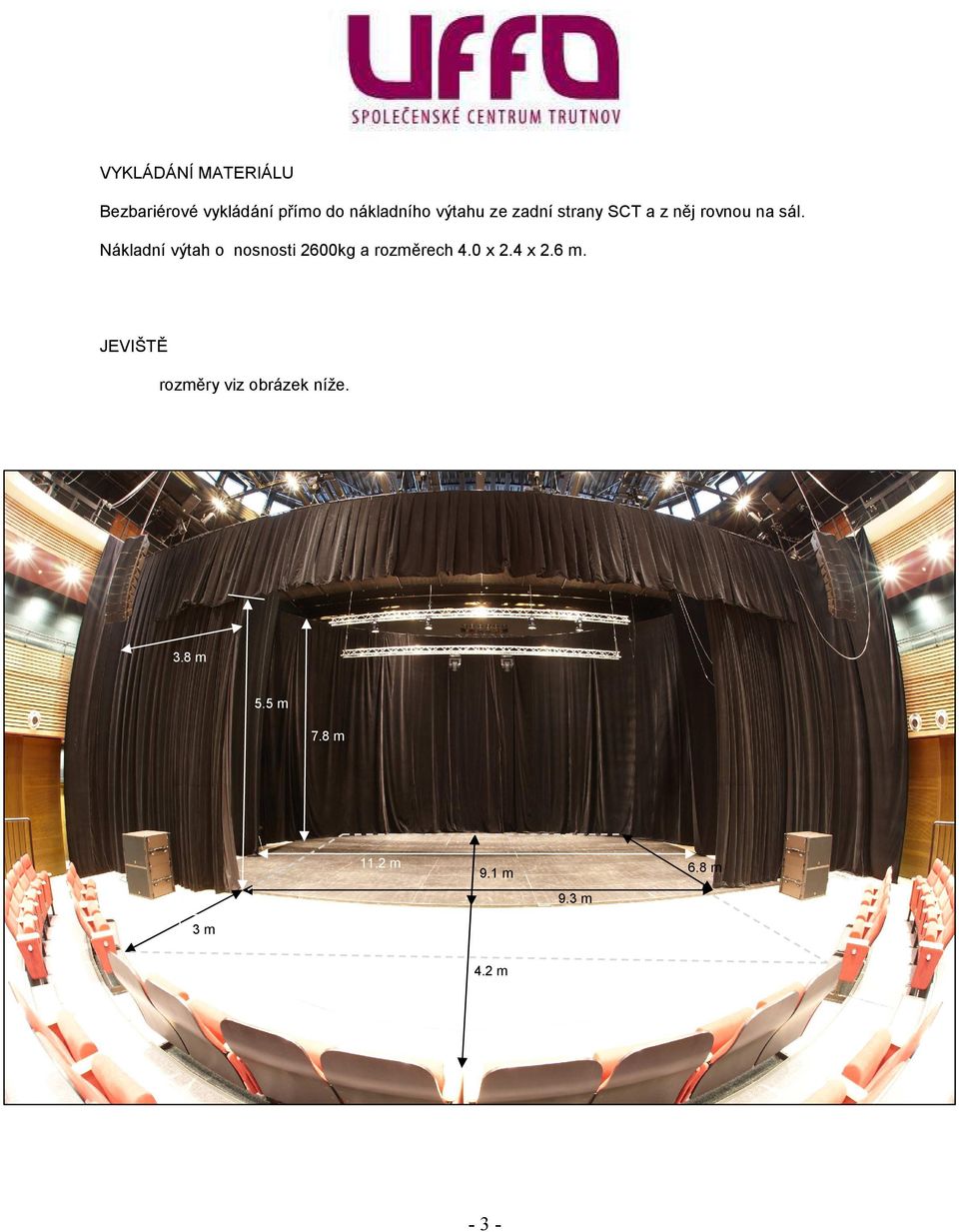

3 VYKLÁDÁNÍ MATERIÁLU Bezbariérové vykládání přímo do nákladního výtahu ze zadní strany SCT a z něj rovnou na sál. Nákladní výtah o nosnosti 2600kg a rozměrech 4.0 x 2.4 x 2.6 m. JEVIŠTĚ rozměry viz obrázek níže. 3.8 m 5.5 m 7.8 m 11.2 m 9.1 m 9.3 m 6.8 m 3 m 4.2 m - 3 -

4 JEVIŠTĚ Jeviště má poloeliptický tvar. Šály Opona Boční výkryty Horizont - 2 x 3 ks - 2 m x 7 m - zavěšená, vertikální, elektricky ovládaná, proměnlivá rychlost zavírání - 2 x 3 ks otočné, černý samet - černý samet PODLAHA - světlá dřevěná podlaha - černé dřevěné desky položené na jevišti max. rozměr 12 x 10 metrů (pro divadelní uspořádání, možnost přivrtávání kulis) Forbína Zatemnění sálu Orchestřiště - je možnost - ANO, vertikální žaluzie, el. ovládané - ANO, mělké či hluboké s nástupem shora či zdola EL. PŘÍPOJKY 2 x 400V, 63A/5 po jedné na každé straně jeviště 230V, 16A na různých místech po celém sále - 4 -

5 TAHY K dispozici je 20 bodových tahů. - elektricky ovládané, programovatelné s ručním pojezdem - každý tah je možné posunout po vodícím nosníku v délce 5 metrů - vzdálenost nosníků od sebe cca 3 metry - nosnost každého tahu max 200kg - max. výška háku 9.25 metru 3NP TLUMOČNICKÁ KABINA 5 m TLUMOČNICKÁ KABINA 3 m REŽIE TRUSS TRIO 8.8m OPONA BODOVÝ TAH 200kg LÁVKA HLEDIŠTĚ - 5 -

6 ZVUK PA system - L-Acoustics KIVA - 12 ks - L-Acoustics KILO - 4 ks - L-Acoustics SB 18-4 ks Reproboxy - L-Acoustics 112P - aktivní koaxiální reprobox, 1x12, 1x3, 1000W, 131dB - 2 ks - ETR 112XT riging pro 112P - 2 ks - L-Acoustics 108P aktivní koaxiální reprobox, 1x8, 1x1,5, 750W, 125 db - 2 ks - Montarbo W440P pasivní plastový reprobox 12" + 1", 90 x 70, 400W max - 8 ks - Montarbo W440A aktivní plastový reprobox 12" + 1", 90 x 70, 400W max - 6 ks - Montarbo NM250P pasivní plastový reprobox 8" + 1", 90 x 60, 250W max - 6 ks - Montarbo NM250A aktivní plastový reprobox 8" + 1", 90 x 60, 250W max - 2 ks - Montarbo BX181A aktivní subwoofer 18, 1000W max - 2 ks Zesilovače L-Acoustics LA8-2 ks Crown XTi 1000, 2 x 275W, 8 ohm - 4 ks Crown XLS 202, 2 x 200W, 8 ohm - 1 ks QSC CX 254, 4 x 170W, 8 ohm - 1 ks FOH - DiGiCo SD9 digitální mixážní konzole - D-Rack digitální stagebox, 32in, 16out, CAT 5E - 2ks - RME MADI face rozhraní k laptopu umožňující nahrávání a přehrávání až 56 stop současně - Soundcraft GB 2 24mono, 2 stereo, 4 group, 6 AUX, 2x parametr - Soundcraft SPIRIT M8 8 mono, 4 stereo, 4 AUX, 1x parametr - TASCAM SS-CDR1 CD/Compact Flash player/recorder - 1 ks - TASCAM CD 200 CD player - 1 ks - TASCAM MD 350- MD recorder - 1 ks - SONY MDS JE 770 MD recorder - 1 ks - DBX AFS224 - feedback destroyer - 3 ks - BSS FDS-334T - speaker processor - 2 ks - 6 -

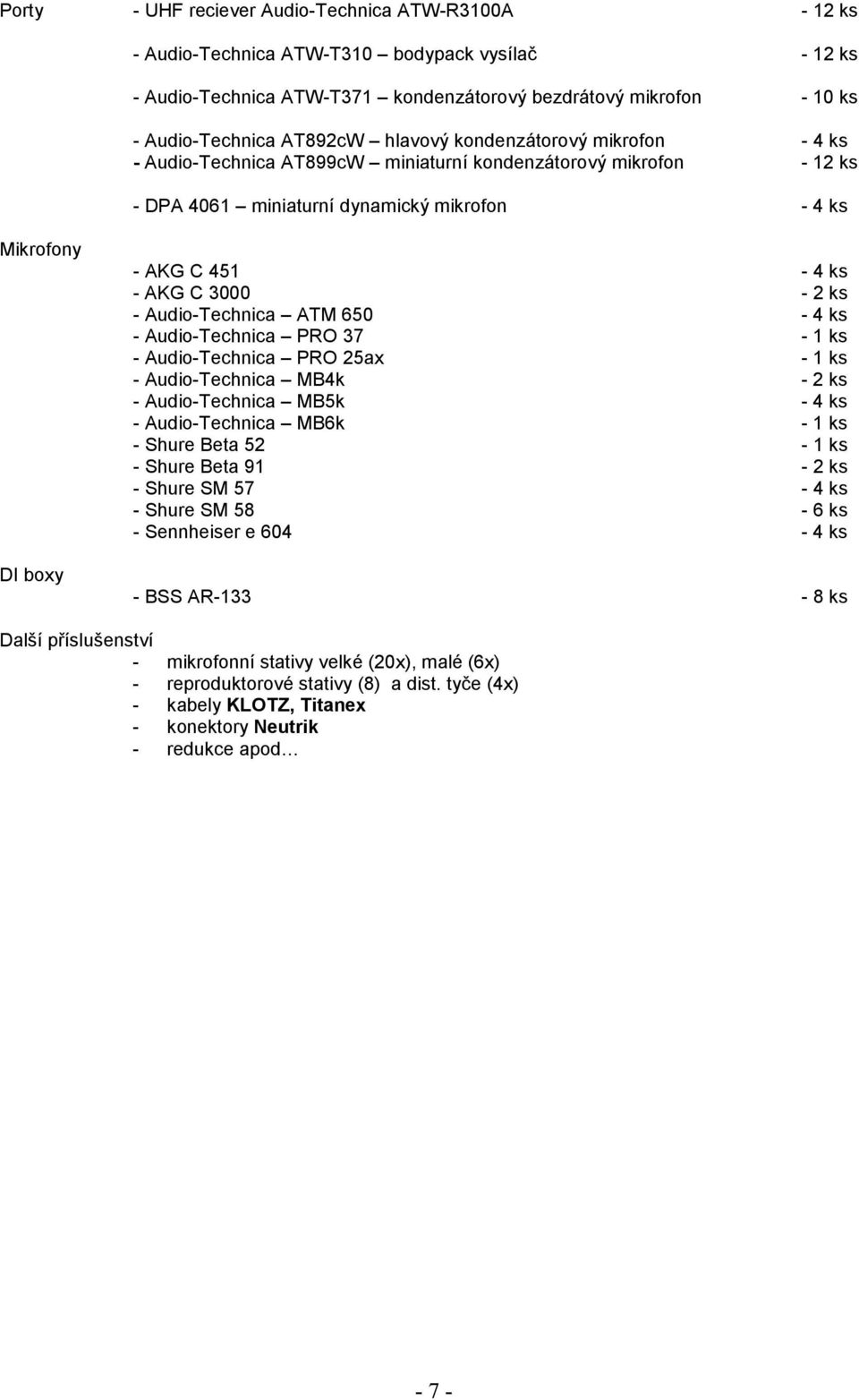

7 Porty - UHF reciever Audio-Technica ATW-R3100A - 12 ks - Audio-Technica ATW-T310 bodypack vysílač - 12 ks - Audio-Technica ATW-T371 kondenzátorový bezdrátový mikrofon - 10 ks - Audio-Technica AT892cW hlavový kondenzátorový mikrofon - 4 ks - Audio-Technica AT899cW miniaturní kondenzátorový mikrofon - 12 ks - DPA 4061 miniaturní dynamický mikrofon - 4 ks Mikrofony DI boxy - AKG C ks - AKG C ks - Audio-Technica ATM ks - Audio-Technica PRO 37-1 ks - Audio-Technica PRO 25ax - 1 ks - Audio-Technica MB4k - 2 ks - Audio-Technica MB5k - 4 ks - Audio-Technica MB6k - 1 ks - Shure Beta 52-1 ks - Shure Beta 91-2 ks - Shure SM 57-4 ks - Shure SM 58-6 ks - Sennheiser e ks - BSS AR ks Další příslušenství - mikrofonní stativy velké (20x), malé (6x) - reproduktorové stativy (8) a dist. tyče (4x) - kabely KLOTZ, Titanex - konektory Neutrik - redukce apod - 7 -

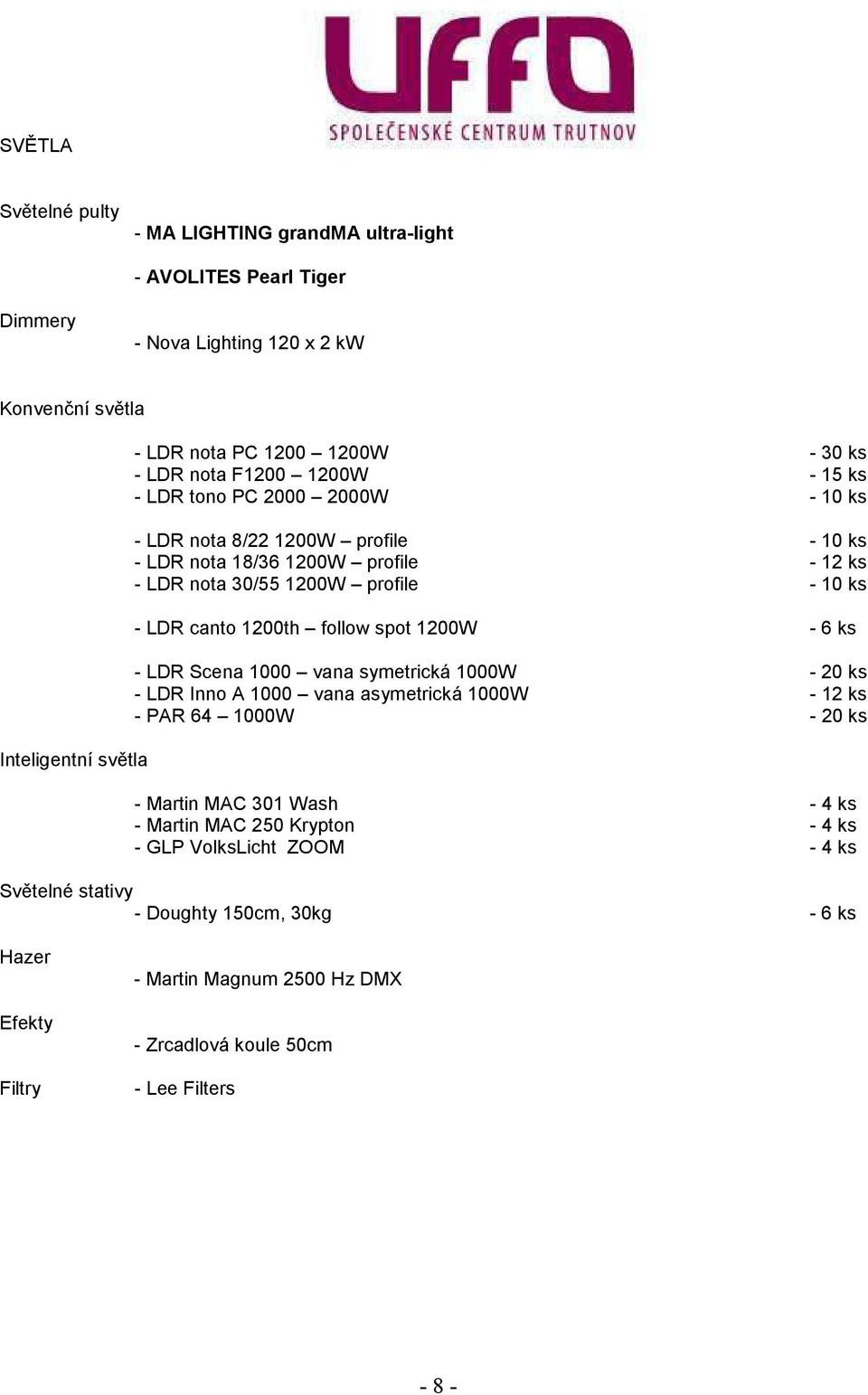

8 SVĚTLA Světelné pulty - MA LIGHTING grandma ultra-light - AVOLITES Pearl Tiger Dimmery - Nova Lighting 120 x 2 kw Konvenční světla Inteligentní světla - LDR nota PC W - 30 ks - LDR nota F W - 15 ks - LDR tono PC W - 10 ks - LDR nota 8/ W profile - 10 ks - LDR nota 18/ W profile - 12 ks - LDR nota 30/ W profile - 10 ks - LDR canto 1200th follow spot 1200W - 6 ks - LDR Scena 1000 vana symetrická 1000W - 20 ks - LDR Inno A 1000 vana asymetrická 1000W - 12 ks - PAR W - 20 ks - Martin MAC 301 Wash - 4 ks - Martin MAC 250 Krypton - 4 ks - GLP VolksLicht ZOOM - 4 ks Světelné stativy - Doughty 150cm, 30kg - 6 ks Hazer Efekty Filtry - Martin Magnum 2500 Hz DMX - Zrcadlová koule 50cm - Lee Filters - 8 -

9 STMÍVANÁ ZÁSUVKA 2 kw STMÍVANÁ ZÁSUVKA 2 kw PARALELNÍ SPÍNANÁ ZÁSUVKA 2.3 Kw SPÍNANÁ ZÁSUVKA PRAC. OSVĚTLENÍ - 9 -

10 VIDEO Projektory - SANYO PLC XF ANSI, motorický objektiv, zoom, shutter - SANYO PLC XT ANSI, motorický objektiv, zoom, shutter - ACER P ANSI, manuální zoom, focus Projekční plátna - Screen Line LODO 600 x 450cm pro přední projekci, elektricky ovládané - stativové plátno 200 x 150cm pro přední projekci Plazma TV Video režie - LG 42-2 ks - Edirol V4 digitální efektová režie, 4 vstupy - TASCAM DV-D01U - DVD player - Panasonic DVD/HDD recorder - LG combo DVD/VHS - player/recorder Dome camera 360 x180, 20x optický zoom, dálkově ovládaná, řídící jednotka atd Připojení - VGA kabely 50m, 20m, 10m, 5m... - BNC coax 50m INSPICIENTSKÁ KOMUNIKACE - digitální inspicientská komunikace - přímé volání do jedné/všech šaten, režie, vrátnice... TLUMOČNICKÝ SYSTÉM Danish Interpretation System KOMUNIKACE - dvě zvukově oddělené tlumočnické kabiny s prosklenou stěnou pro komunikaci mezi tlumočníky - v každé kabině stolní tlumočnická stanice se samostatně regulovatelnými sluchátky a reproduktorem - bezdrátový IR systém - osobní digitální přijímač ks - odlehčená stetoskopická sluchátka ks - osobní radiostanice Motorola CP ks - externí reproduktory, headsety

11 PRAKTIKÁBLY pro konkrétní informace o možnostech velikosti a výšky pódia prosím volejte. (viz. kontakty) 200x100cm - 12 ks 200x100cm - 6 ks stav. výška (20,40,60,80,100) 220x100cm - 16 ks 100x20x100x20x60cm - 1ks 220x100cm - 15 ks 100x20x100x60x20cm - 1ks 160x100cm - 1 ks 40x100cm - 2 ks 120x100cm - 1 ks 100x30cm - 12 ks 80x100cm - 1 ks Schody jeden schodový díl 100 x 30 cm (2 sety po 6 kusech) POČTY NOHOU K PRAKTIKÁBLŮM cm - 16 ks - stavitelné - 56 ks cm - 25 ks cm ks - nohy ke schodům (set) - 2x - 80 cm ks - 40 cm - 39 ks - 20 cm - 25 ks OSTATNÍ - Židle stohovatelná, polstrovaná ks - Stolek 0,7 x 0,7m stohovatelný ks

12 - 12 -
