II. ELEKTROMAGNETY - PŘÍDRŽNÉ
|
|
|
- Eva Janečková
- před 8 lety
- Počet zobrazení:
Transkript

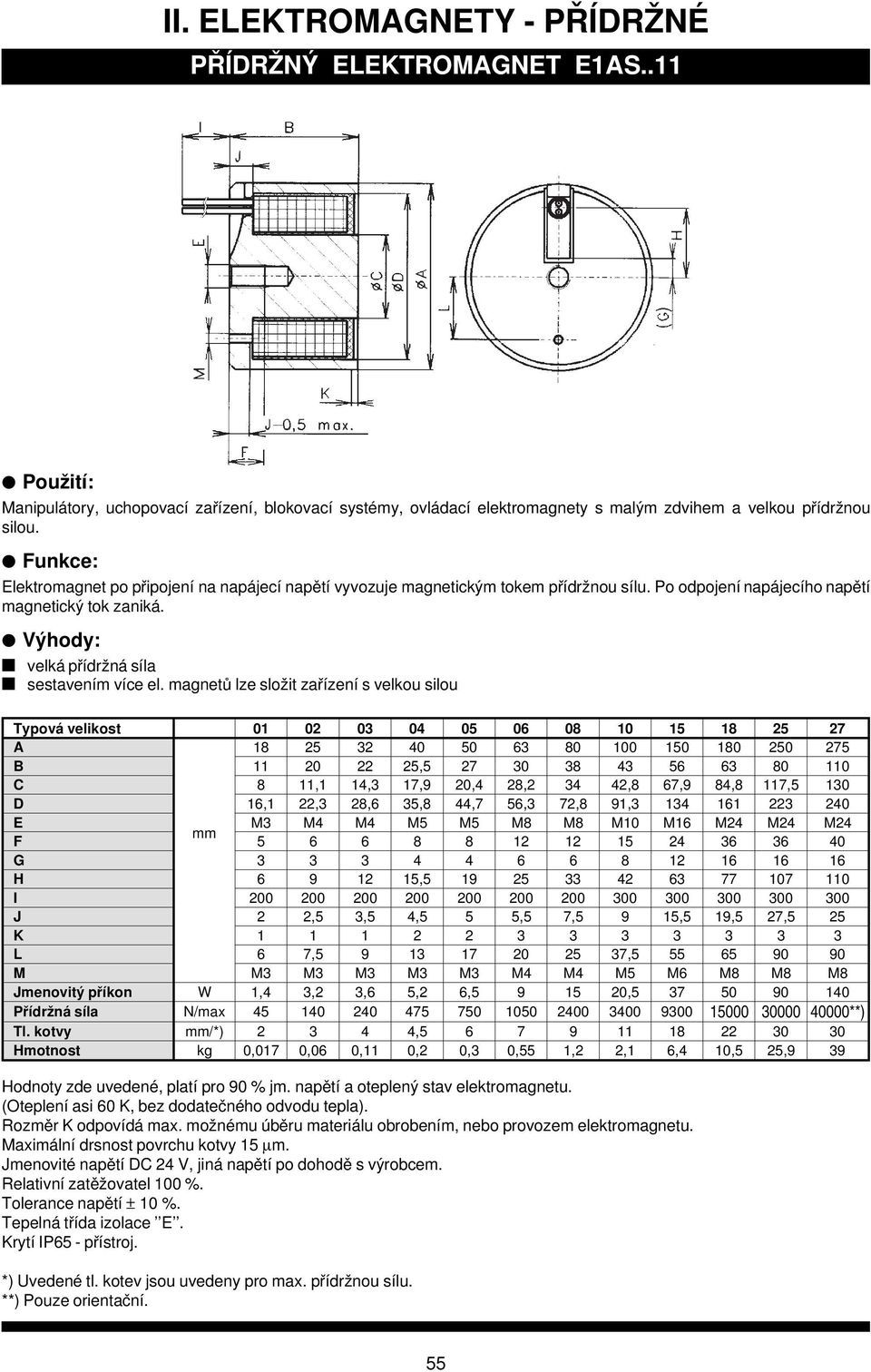

1 II. ELEKTROMAGNETY - PŘÍDRŽNÉ PŘÍDRŽNÝ ELEKTROMAGNET E1AS..11 Použití: Manipulátory, uchopovac í zařízení, blokovac í syst émy, ovl ádací elektromagnety s malým zdvihem a velkou přídržnou silou. Elektromagnet po připojení na nap ájecí napětí vyvozuje magnetickým tokem přídržnou s ílu. Po odpojen í nap ájecího napětí magnetický tok zanik á. velká přídržná s íla sestavením v íce el. magnetů lze slo žit zařízení s velkou silou Typová velikost A B , C 8 11,1 14,3 17,9 20,4 28, ,8 67,9 84,8 117,5 130 D 16,1 22,3 28,6 35,8 44,7 56,3 72,8 91, E M3 M4 M4 M5 M5 M8 M8 M10 M16 M24 M24 M24 mm F G H , I J 2 2,5 3,5 4,5 5 5,5 7,5 9 15,5 19,5 27,5 25 K L 6 7, , M M3 M3 M3 M3 M3 M4 M4 M5 M6 M8 M8 M8 Jmenovitý příkon W 1,4 3,2 3,6 5,2 6, , Přídržná s íla N/max **) Tl. kotvy mm/*) , Hmotnost kg 0,017 0,06 0,11 0,2 0,3 0,55 1,2 2,1 6,4 10,5 25,9 39 Hodnoty zde uveden é, plat í pro 90 % jm. napětí a oteplený stav elektromagnetu. (Oteplení asi 60 K, bez dodatečného odvodu tepla). Rozměr K odpov ídá max. mo žnému úběru materi álu obroben ím, nebo provozem elektromagnetu. Maximální drsnost povrchu kotvy 15 m. Jmenovité napětí DC 24 V, jin á napětí po dohodě s výrobcem. Relativní zatěžovatel 100 %. Tolerance napětí 10 %. Tepelná třída izolace E. Krytí IP65 - přístroj. *) Uveden é tl. kotev jsou uvedeny pro max. přídržnou s ílu. **) Pouze orientační. 55
2 PŘÍDRŽNÝ ELEKTROMAGNET E1AS..31 (..51) E1AS konektor bez usměrňovače E1AS konektor s usměrňovačem pro střídav é nap ájen í (max. 3A) Závitová d íra M slou ží pro šroub k aretaci elektromagnetu Použití: Manipulátory, uchopovac í zařízení, blokovac í syst émy, ovl ádací elektromagnety s malým zdvihem a velkou přídržnou silou. Elektromagnet po připojení na nap ájecí napětí vyvozuje magnetickým tokem přídržnou s ílu. Po odpojen í nap ájecího napětí magnetický tok zanik á. velká přídržná s íla sestavením v íce el. magnetů lze slo žit zařízení s velkou silou elektromagnet pro střídavé napětí lze vyrobit i s usměrňovačem do 3A Typová velikost A B C 34 42,8 67,9 84,8 117,5 130 D 72,8 91, E M8 M10 M16 M24 M24 M24 F mm G H I J 7,5 9 15,5 19,5 27,5 25 K L 25 37, M M4 M5 M6 M8 M8 M8 Jmenovitý příkon W 15 20, Přídržná s íla N/max **) Min. tl. kotvy mm/*) Hmotnost kg 1,27 2,15 6,55 10,65 26,2 39 Hodnoty zde uveden é, plat í pro 90 % jm. napětí a oteplený stav elektromagnetu. (Oteplení asi 60 K, bez dodatečného odvodu tepla). Rozměr K odpov ídá max. mo žnému úběru materi álu obroben ím, nebo provozem elektromagnetu. Maximální drsnost povrchu kotvy 15 m. Jmenovité napětí DC 24 V, jin á napětí po dohodě s výrobcem. Relativní zatěžovatel 100 %. Tolerance napětí 10 %. Tepelná třída izolace E. Krytí IP65 - přístroj. Na objedn ávku je mo žné dodat přístroj s konektorem na zadn ím čele. *) Uveden é tl. kotev jsou uvedeny pro max. přídržnou s ílu. **) Pouze orientační. 56

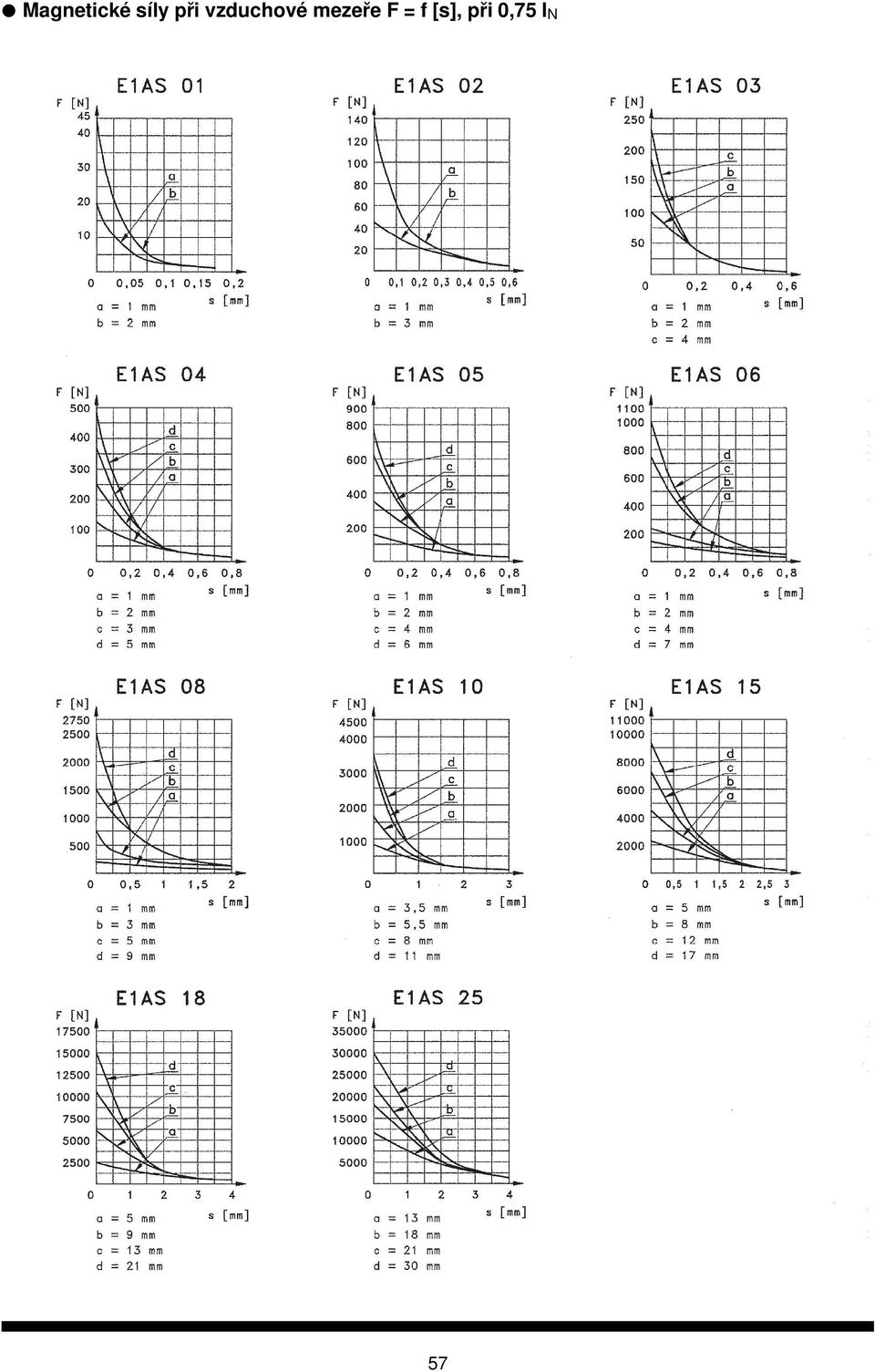

3 Magnetické s íly při vzduchov é mezeře F = f [s], při 0,75 I N 57

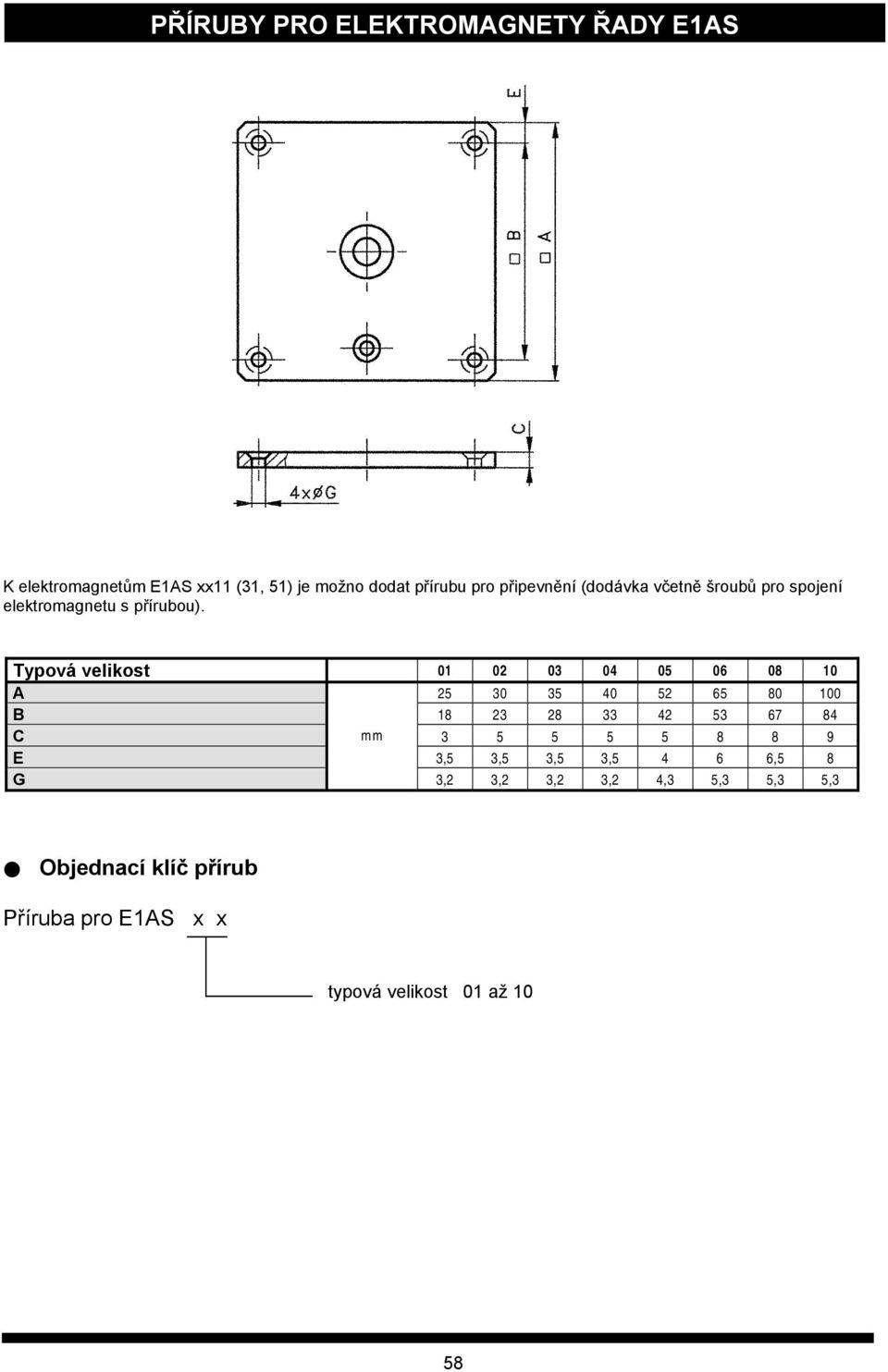

4 PŘÍRUBY PRO ELEKTROMAGNETY ŘADY E1AS K elektromagnetům E1AS xx11 (31, 51) je možno dodat přírubu pro připevnění (dodávka včetně šroubů pro spojení elektromagnetu s přírubou). Typová velikost A B C mm E 3,5 3,5 3,5 3, ,5 8 G 3,2 3,2 3,2 3,2 4,3 5,3 5,3 5,3 Objednací klíč přírub Příruba pro E1AS x x typová velikost 01 až 10 58

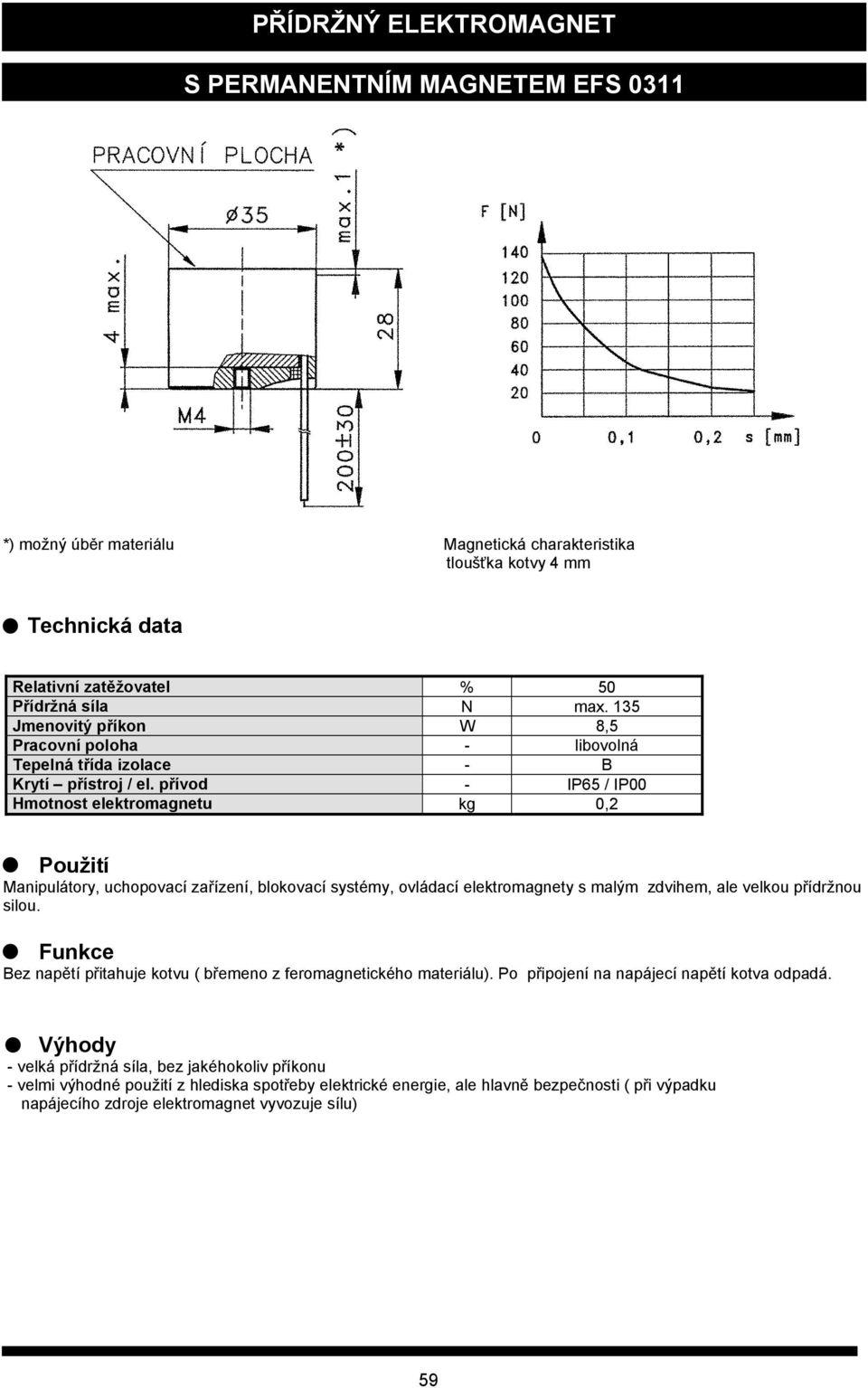

5 PŘÍDRŽNÝ ELEKTROMAGNET S PERMANENTNÍM MAGNETEM EFS 0311 *) možný úběr materiálu Magnetická charakteristika tloušťka kotvy 4 mm Technická data Relativní zatěžovatel % 50 Přídržná síla N max. 135 Jmenovitý příkon W 8,5 Pracovní poloha - libovolná Tepelná třída izolace - B Krytí přístroj / el. přívod - IP65 / IP00 Hmotnost elektromagnetu kg 0,2 Použití Manipulátory, uchopovací zařízení, blokovací systémy, ovládací elektromagnety s malým zdvihem, ale velkou přídržnou silou. Funkce Bez napětí přitahuje kotvu ( břemeno z feromagnetického materiálu). Po připojení na napájecí napětí kotva odpadá. Výhody - velká přídržná síla, bez jakéhokoliv příkonu - velmi výhodné použití z hlediska spotřeby elektrické energie, ale hlavně bezpečnosti ( při výpadku napájecího zdroje elektromagnet vyvozuje sílu) 59

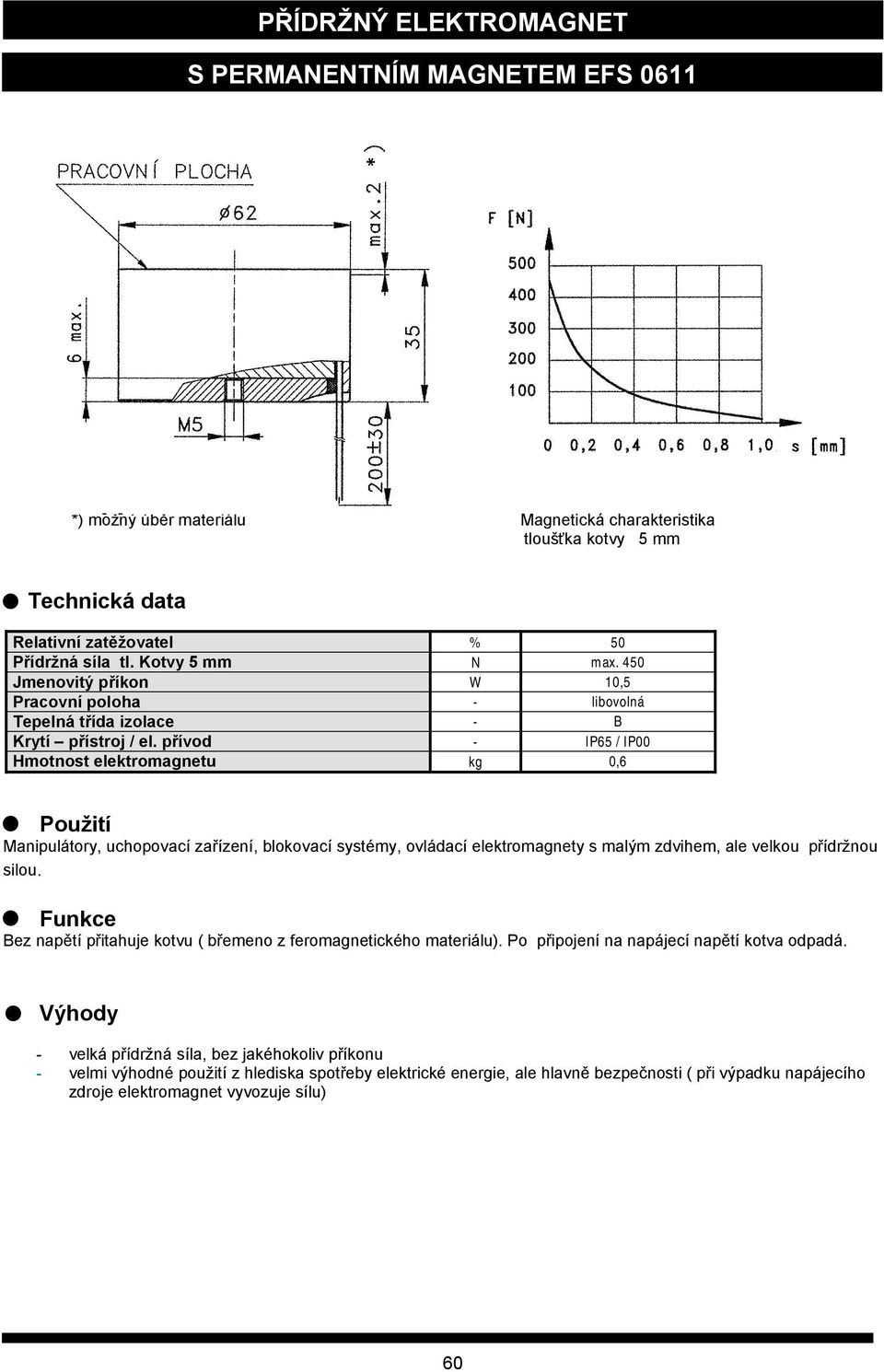

6 PŘÍDRŽNÝ ELEKTROMAGNET S PERMANENTNÍM MAGNETEM EFS 0611 *) možný úběr materiálu Magnetická charakteristika tloušťka kotvy 5 mm Technická data Relativní zatěžovatel % 50 Přídržná síla tl. Kotvy 5 mm N max. 450 Jmenovitý příkon W 10,5 Pracovní poloha - libovolná Tepelná třída izolace - B Krytí přístroj / el. přívod - IP65 / IP00 Hmotnost elektromagnetu kg 0,6 Použití Manipulátory, uchopovací zařízení, blokovací systémy, ovládací elektromagnety s malým zdvihem, ale velkou přídržnou silou. Funkce Bez napětí přitahuje kotvu ( břemeno z feromagnetického materiálu). Po připojení na napájecí napětí kotva odpadá. Výhody - velká přídržná síla, bez jakéhokoliv příkonu - velmi výhodné použití z hlediska spotřeby elektrické energie, ale hlavně bezpečnosti ( při výpadku napájecího zdroje elektromagnet vyvozuje sílu) 60
7 PŘÍDRŽNÝ ELEKTROMAGNET S PERMANENTN ÍM MAGNETEM EFS Technická data: Jmenovité napětí DC +5 /- 10 % V 12; 24; 48 **) Jmenovitý příkon W 20 Relativní zatěžovatel % 50 ***) Doporučená doba zapnut í do 2 min. Přídržná s íla (tl. kotvy 8 mm) Nmax 1000 ****) Hmotnost kg 1,25 Krytí / přístroj IP65 *) mo žnýúběr materi álu **) jin é napětí po konzultaci s výrobcem ***) elektromagnet na teplotně izol. podlo žce, bez kotvy ****) zabrou šená kotva (Ra 0,8) materiál ocel, jakost 11SMn 30 relativn í zatěžovatel Použití: doba zapnut í doba zapnut í vypnut í v jednom cyklu 100 [%] Manipulátory, uchopovac í zařízení, blokovac í syst émy, ovl ádací elektromagnety s malým zdvihem a velkou přídržnou silou. Bez napětí přitahuje kotvu (břemeno z feromagnetick ého materi álu). Po připojení na nap ájecí napětí kotva odpad á. Při průchodu proudu I N c ívkou elektromagnetu činí zbytkov á s íla max. 3 % přídržné s íly elektromagnetu. Přepólováním nap ájecího napětí lze přídržnou s ílu je ště zvýšit a ž o 75 %. (Výsledná s íla při opačné polaritě je v šak omezena sycen ím magnetick ého obvodu). velká přídržná s íla, bez jak éhokoliv příkonu velmi výhodné pou žití z hlediska spotřeby el. energie, ale hlavně bezpečnosti (při výpadku nap ájec ího zdroje elektromagnet st ále vyvozuje s ílu) sestavením v íce el. magnetů lze slo žit zařízení s velkou silou elektromagnet je optimalizov án z hlediska minimalizace rozměrů, zejm éna pro pou žití s kvalitn í kotvou [R a 1,6; rovinnost 0,05; tlou š tce 8 mm] Poznámky: elektromagnet je mo žné vyrobit i s konektorem (označení EFS ). Pracovní plocha je bez galvanick é povrchov é úpravy a o šetřena konz. přípravkem. 61

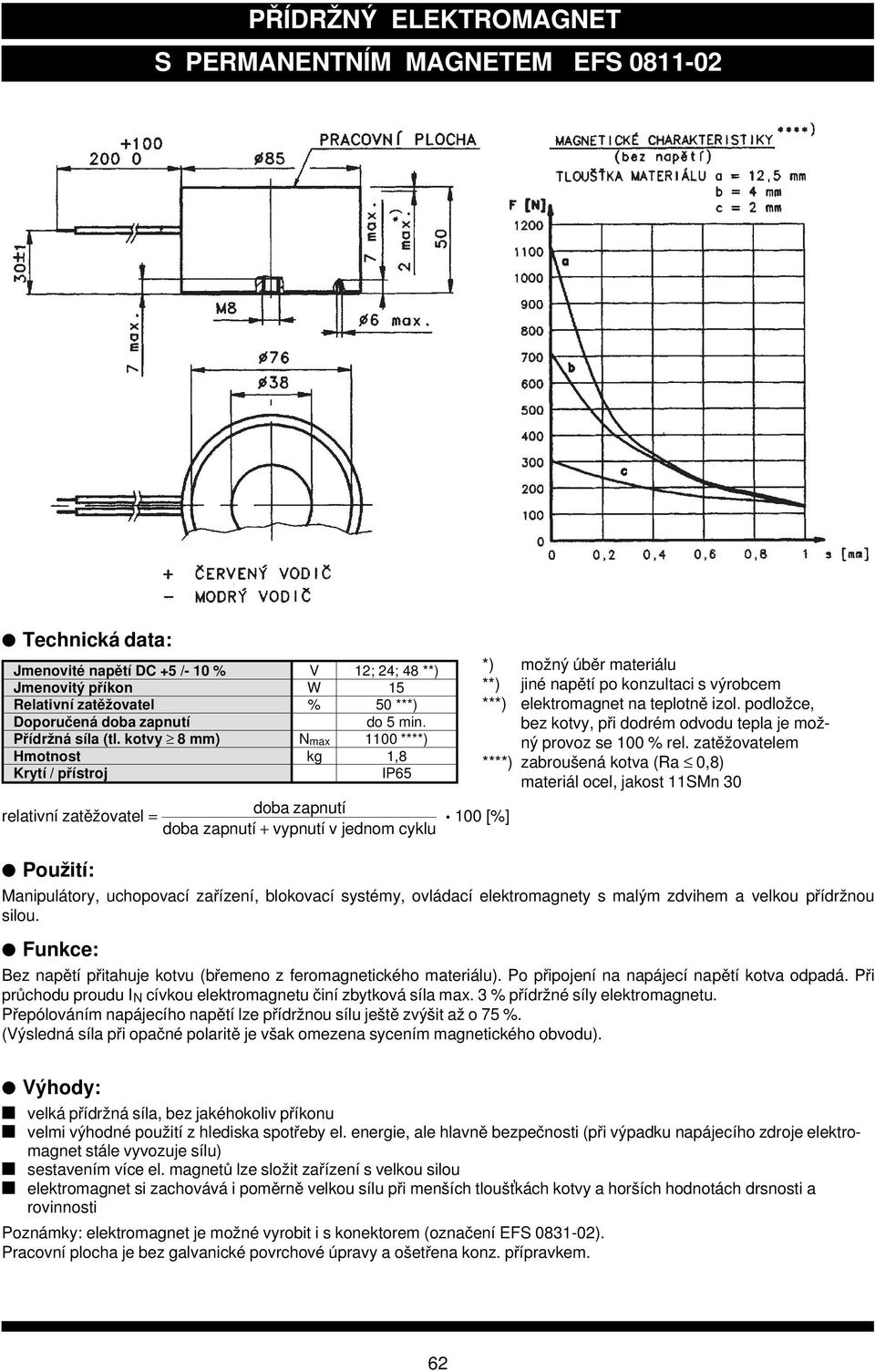

8 PŘÍDRŽNÝ ELEKTROMAGNET S PERMANENTN ÍM MAGNETEM EFS Technická data: Jmenovité napětí DC +5 /- 10 % V 12; 24; 48 **) Jmenovitý příkon W 15 Relativní zatěžovatel % 50 ***) Doporučená doba zapnut í do 5 min. Přídržná s íla (tl. kotvy 8 mm) Nmax 1100 ****) Hmotnost kg 1,8 Krytí / přístroj IP65 relativn í zatěžovatel Použití: doba zapnut í doba zapnut í vypnut í v jednom cyklu 100 [%] *) mo žnýúběr materi álu **) jin é napětí po konzultaci s výrobcem ***) elektromagnet na teplotně izol. podlo žce, bez kotvy, při dodr ém odvodu tepla je mo ž- ný provoz se 100 % rel. zatěžovatelem ****) zabrou šená kotva (Ra 0,8) materiál ocel, jakost 11SMn 30 Manipulátory, uchopovac í zařízení, blokovac í syst émy, ovl ádací elektromagnety s malým zdvihem a velkou přídržnou silou. Bez napětí přitahuje kotvu (břemeno z feromagnetick ého materi álu). Po připojení na nap ájecí napětí kotva odpad á. Při průchodu proudu I N c ívkou elektromagnetu činí zbytkov á s íla max. 3 % přídržné s íly elektromagnetu. Přepólováním nap ájecího napětí lze přídržnou s ílu je ště zvýšit a ž o 75 %. (Výsledná s íla při opačné polaritě je v šak omezena sycen ím magnetick ého obvodu). velká přídržná s íla, bez jak éhokoliv příkonu velmi výhodné pou žití z hlediska spotřeby el. energie, ale hlavně bezpečnosti (při výpadku nap ájec ího zdroje elektromagnet st ále vyvozuje s ílu) sestavením v íce el. magnetů lze slo žit zařízení s velkou silou elektromagnet si zachov ává i poměrně velkou s ílu při men ších tlou š tk ách kotvy a hor ších hodnot ách drsnosti a rovinnosti Poznámky: elektromagnet je mo žné vyrobit i s konektorem (označení EFS ). Pracovní plocha je bez galvanick é povrchov é úpravy a o šetřena konz. přípravkem. 62
![kotvy 8 mm) Nmax 1100 ****) Hmotnost kg 1,8 Krytí / přístroj IP65 relativn í zatěžovatel Použití: doba zapnut í doba zapnut í vypnut í v jednom cyklu 100 [%] *) mo žnýúběr materi álu **) jin é napětí](/docs-images/43/16936249/images/page_8.jpg "po konzultaci s výrobcem ***) elektromagnet na teplotně izol. podlo žce, bez kotvy, při dodr ém odvodu tepla je mo ž- ný provoz se 100 % rel.")

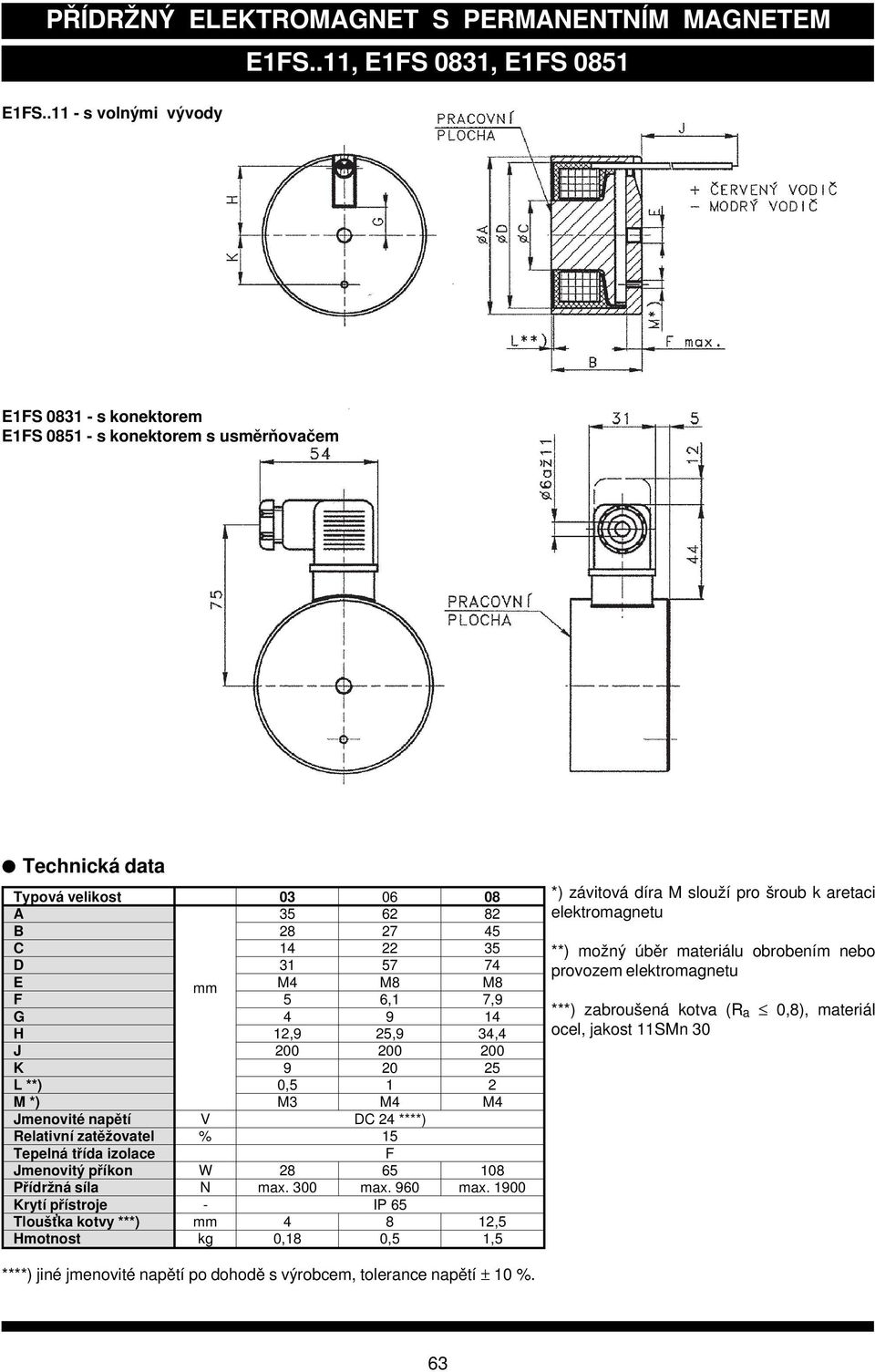

9 PŘÍDRŽNÝ ELEKTROMAGNET S PERMANENTN ÍM MAGNETEM E1FS s volnými vývody E1FS..11, E1FS 0831, E1FS 0851 E1FS s konektorem E1FS s konektorem s usměrňovačem Technická data Typová velikost A B C D E mm M4 M8 M8 F 5 6,1 7,9 G H 12,9 25,9 34,4 J K L **) 0,5 1 2 M *) M3 M4 M4 Jmenovité napětí V DC 24 ****) Relativní zatěžovatel % 15 Tepelná třída izolace F Jmenovitý příkon W Přídržná s íla N max. 300 max. 960 max Krytí přístroje - IP 65 Tlouš tka kotvy ***) mm ,5 Hmotnost kg 0,18 0,5 1,5 *) z ávitová d íra M slou ží pro šroub k aretaci elektromagnetu **) mo žný úběr materi álu obroben ím nebo provozem elektromagnetu ***) zabrou šená kotva (R a 0,8), materi ál ocel, jakost 11SMn 30 ****) jin é jmenovit é napětí po dohodě s výrobcem, tolerance napětí 10 %. 63

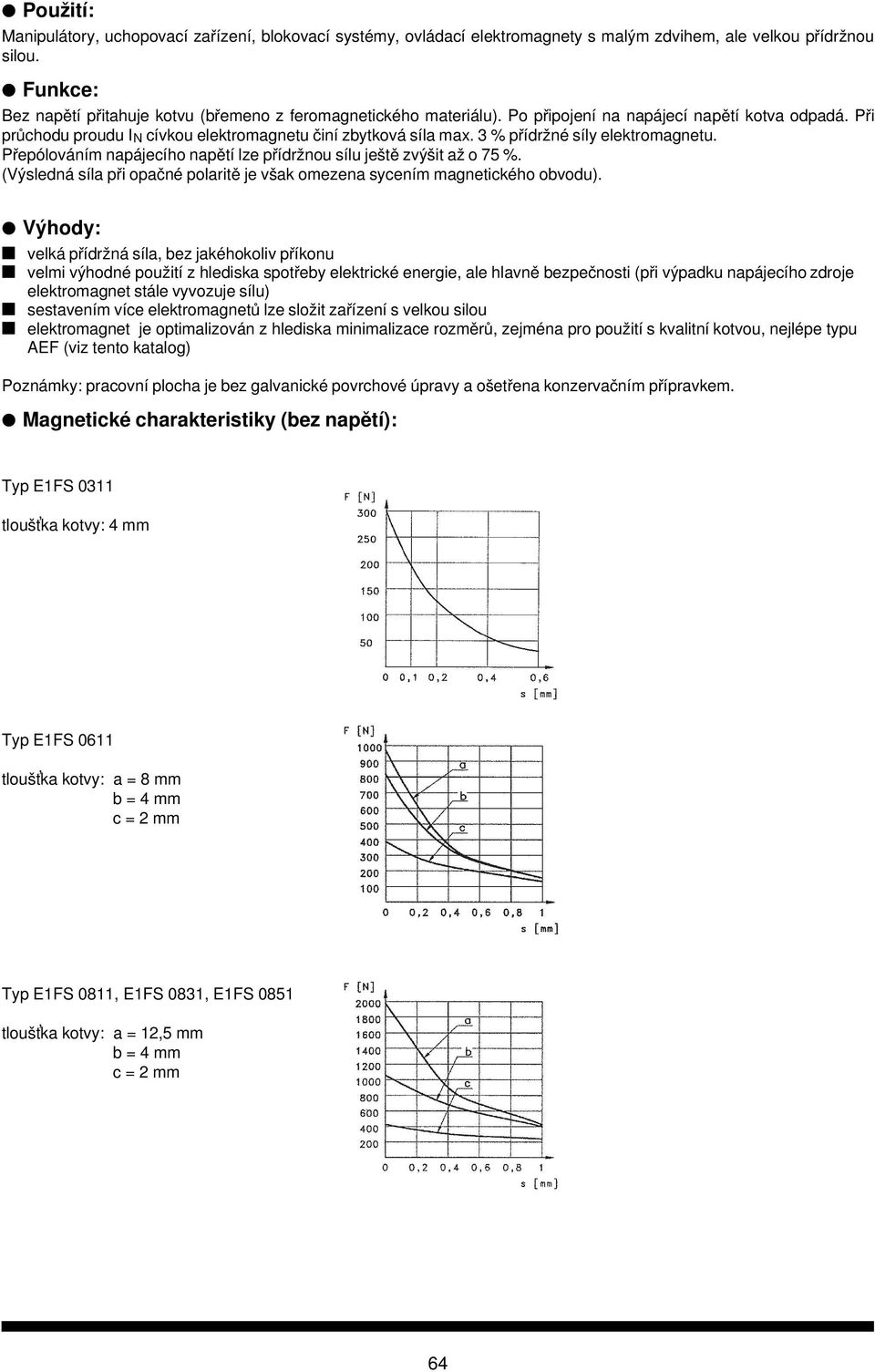

10 Použití: Manipulátory, uchopovac í zařízení, blokovac í syst émy, ovl ádací elektromagnety s malým zdvihem, ale velkou přídržnou silou. Bez napětí přitahuje kotvu (břemeno z feromagnetick ého materi álu). Po připojení na nap ájecí napětí kotva odpad á. Při průchodu proudu I N c ívkou elektromagnetu činí zbytkov á s íla max. 3 % přídržné s íly elektromagnetu. Přepólováním nap ájecího napětí lze přídržnou s ílu je ště zvýšit a ž o 75 %. (Výsledná s íla při opačné polaritě je v šak omezena sycen ím magnetick ého obvodu). velká přídržná s íla, bez jak éhokoliv příkonu velmi výhodné pou žití z hlediska spotřeby elektrick é energie, ale hlavně bezpečnosti (při výpadku nap ájecího zdroje elektromagnet st ále vyvozuje s ílu) sestavením v íce elektromagnetů lze slo žit zařízení s velkou silou elektromagnet je optimalizov án z hlediska minimalizace rozměrů, zejm éna pro pou žit í s kvalitn í kotvou, nejl épe typu AEF (viz tento katalog) Poznámky: pracovn í plocha je bez galvanick é povrchov é úpravy a o šetřena konzervačním přípravkem. Magnetické charakteristiky (bez napětí): Typ E1FS 0311 tlouš tka kotvy: 4 mm Typ E1FS 0611 tlou š tka kotvy: a = 8 mm b = 4 mm c = 2 mm Typ E1FS 0811, E1FS 0831, E1FS 0851 tlou š tka kotvy: a = 12,5 mm b = 4 mm c = 2 mm 64

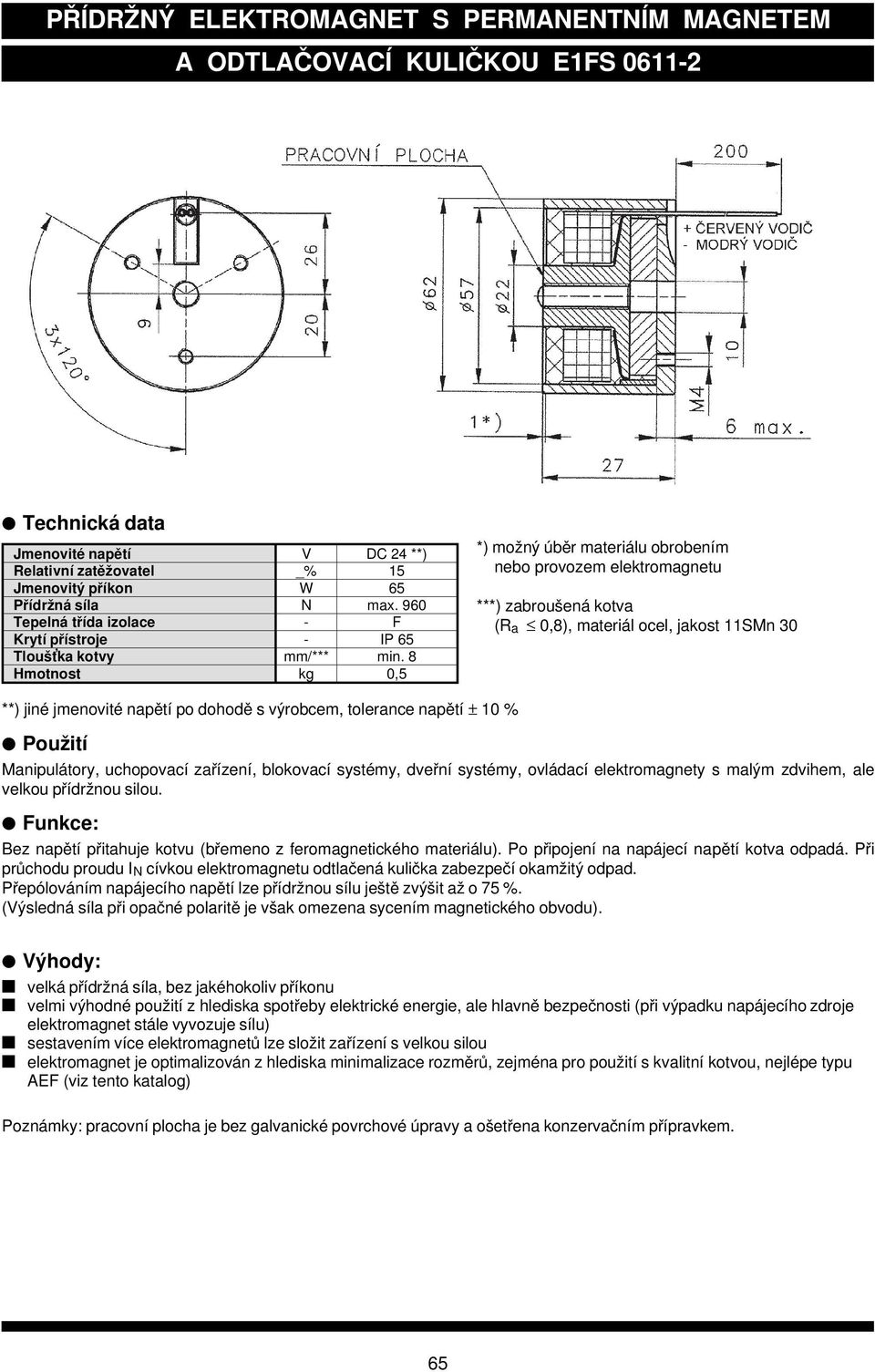

11 PŘÍDRŽNÝ ELEKTROMAGNET S PERMANENTN ÍM MAGNETEM A ODTLAČOVACÍ KULIČKOU E1FS Technická data Jmenovité napětí V DC 24 **) Relativní zatěžovatel _% 15 Jmenovitý příkon W 65 Přídržná s íla N max. 960 Tepelná třída izolace - F Krytí přístroje - IP 65 Tlouš tka kotvy mm/*** min. 8 Hmotnost kg 0,5 *) mo žný úběr materi álu obroben ím nebo provozem elektromagnetu ***) zabrou šená kotva (R a 0,8), materi ál ocel, jakost 11SMn 30 **) jin é jmenovit é napětí po dohodě s výrobcem, tolerance napětí 10 % Použití Manipulátory, uchopovac í zařízení, blokovac í syst émy, dveřní syst émy, ovl ádací elektromagnety s malým zdvihem, ale velkou přídržnou silou. Bez napětí přitahuje kotvu (břemeno z feromagnetick ého materi álu). Po připojení na nap ájecí napětí kotva odpad á. Při průchodu proudu I N c ívkou elektromagnetu odtlačená kulička zabezpečí okam žitý odpad. Přepólováním nap ájecího napětí lze přídržnou s ílu je ště zvýšit a ž o 75 %. (Výsledná s íla při opačné polaritě je v šak omezena sycen ím magnetick ého obvodu). velká přídržná s íla, bez jak éhokoliv příkonu velmi výhodné pou žití z hlediska spotřeby elektrick é energie, ale hlavně bezpečnosti (při výpadku nap ájecího zdroje elektromagnet st ále vyvozuje s ílu) sestavením v íce elektromagnetů lze slo žit zařízení s velkou silou elektromagnet je optimalizov án z hlediska minimalizace rozměrů, zejm éna pro pou žití s kvalitn í kotvou, nejl épe typu AEF (viz tento katalog) Poznámky: pracovn í plocha je bez galvanick é povrchov é úpravy a o šetřena konzervačním přípravkem. 65

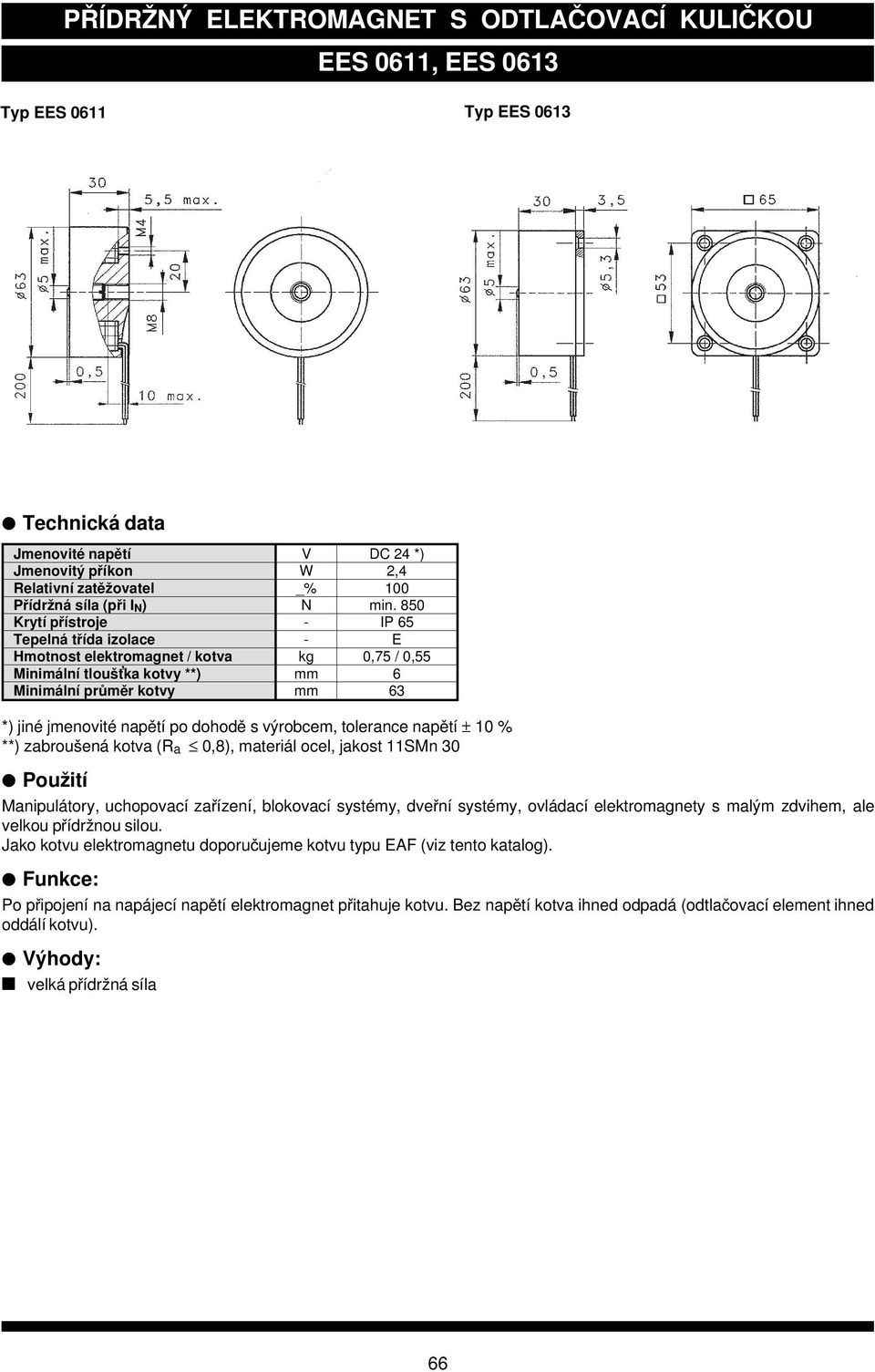

12 PŘÍDRŽNÝ ELEKTROMAGNET S ODTLAČOVACÍ KULIČKOU EES 0611, EES 0613 Typ EES 0611 Typ EES 0613 Technická data Jmenovité napětí V DC 24 *) Jmenovitý příkon W 2,4 Relativní zatěžovatel _% 100 Přídržná s íla (při I N) N min. 850 Krytí přístroje - IP 65 Tepelná třída izolace - E Hmotnost elektromagnet / kotva kg 0,75 / 0,55 Minimální tlou š tka kotvy **) mm 6 Minimální průměr kotvy mm 63 *) jin é jmenovit é napětí po dohodě s výrobcem, tolerance napětí 10 % **) zabrou šená kotva (R a 0,8), materi ál ocel, jakost 11SMn 30 Použití Manipulátory, uchopovac í zařízení, blokovac í syst émy, dveřní syst émy, ovl ádací elektromagnety s malým zdvihem, ale velkou přídržnou silou. Jako kotvu elektromagnetu doporučujeme kotvu typu EAF (viz tento katalog). Po připojení na nap ájecí napětí elektromagnet přitahuje kotvu. Bez napětí kotva ihned odpad á (odtlačovací element ihned oddálí kotvu). velká přídržná s íla 66
13 PŘÍDRŽN É ELEKTROMAGNETY ŘADY EBS Přídržné tyčové elektromagnety se v MEP POSTŘELMOV, a.s. vyr ábějí zak ázkovým způsobem s maxim álním zohledněním po žadavků z ákazníka. Do současné doby úspěšně realizov ány typy s průřezy od 25 x 30 mm do 75 x 150 mm, v rozsahu d élek 100 a ž 1360 mm a s přídržnými silami 880 a ž N. Přístroje se vyr ábí pro napětí 24 a 48 V DC s kryt ím IP65. Doposud bylo vyvinuto a vyrobeno cca 130 typů těchto elektromagnetů. Použití: Manipulátory, uchopovac í zařízení, blokovac í syst émy, separ átory, ovl ádací elektromagnety s malým zdvihem a velkou přídržnou silou. Elektromagnet po připojení na nap ájecí napětí vyvozuje magnetickým tokem přídržnou s ílu. Po odpojen í nap ájecího napětí magnetický tok zanik á. velká přídržná s íla bezporuchovost sestavením v íce elektromagnetů lze slo žit zařízení s velkou přídržnou silou 67
14 PŘÍDRŽNÝ ELEKTROMAGNET S KOTVOU PRO DVEŘNÍ SYST ÉMY EES 1519 Elektromagnet Kotva Kompletní dod ávka s kotvou, upevňovacími šrouby a plochými n ásuvnými spoji s krytem. Technická data Jmenovité napětí V DC 24 *) Jmenovitý příkon W 5 Relativní zatěžovatel % 100 Přídržná s íla (při I N) N min. 850 Hmotnost elektromagnet / kotva kg 0,7 / 0,23 *) jin é jmenovit é napětí po dohodě s výrobcem, tolerance napětí 10 % Použití Jako blokovac í přídržný elektromagnet pro dveřní syst émy, k ovl ádání klapek ve vzduchotechnice a v ostatn ích blokovacích syst émech. Elektromagnet po připojení na nap ájecí napětí vyvozuje magnetickým tahem přídržnou s ílu vůči kotvě. Po odpojen í nap á- jecího napětí zanik á magnetický tah (přídržná s íla) a odtlačovací elementy ihned odd álí kotvu (nevznikne prodleva vlivem demagnetizace). velká přídržná s íla při minim álním příkonu a malých rozměrech zaručený rychlý odpad kotvy 68
15 KOTVY K PŘÍDRŽNÝM ELEKTROMAGNETŮM AEF... AEF..1 - pevn á kotva se středovým upevněním Součástí kotvy je z ávitová vlo žka M6 pro uchycen í na,,dveře". Instalace z ávitové vlo žky: do nekovových materi álů (dřevo, plast) otvor pro z ávitovou vlo žku - 9,3 a ž 9,5 mm AEF..2 - flexibiln í odpru žená kotva s mont ážní deskou ( úhel natočení do 7 ) AEF..3 - otočná kotva s mont ážní deskou ( úhel natočení do 110 ) Rozměry Rozměr / typov á velikost A B C D E Kotvy jsou konstruov ány pro optim ální přídržnou s ílu elektromagnetů. Objednací kl íč kotev A E F x x x provedení 1 - pevn á kotva 2 - flexibiln í odpru žená kotva 3 - otočná kotva velikost 03 - kotvy kotvy kotvy 85 kotvy pro elektromagnety EAS, E1AS, EES, EFS, E1FS 69
