1 Karel Sadílek Zak.číslo: projekční činnost Počet listů: 7 Žitná 1955, Uh.Brod PROJEKT STAVB Y Dokumentace pro provedení stavby F.Dokumentace objektů 1. Pozemní objekt : 02 Přístavba zimních zahrad 1.4 Technika prostředí staveb 1.4.g Zařízení silnoproudé elektrotechniky včetně bleskosvodů Technická zpráva Stavba : Investor : II. Etapa rekonstrukce vily Radun Dvůr, s.r.o., Bílá čtvrť 447, Luhačovice Projektant : Hlavní inž. projektu : Karel Sadílek ing. Miroslav Sekanina Datum : květen 2013 Pare č.

2

3 list č. 2 O B S A H P R O J E K T O V É D O K U M E N T A C E Technická zpráva a/ všeobecná část b/ popis technického řešení c/ závěr d/ legendy Výkresy 1. Elektroinstalace doplnění 1.N.P. 2. Elektroinstalace doplnění 2.N.P. 3. Elektroinstalace doplnění 5.N.P. 4. Doplnění stávajících rozvaděčů Rozpočet el. instalace Výkaz výměr el. instalace

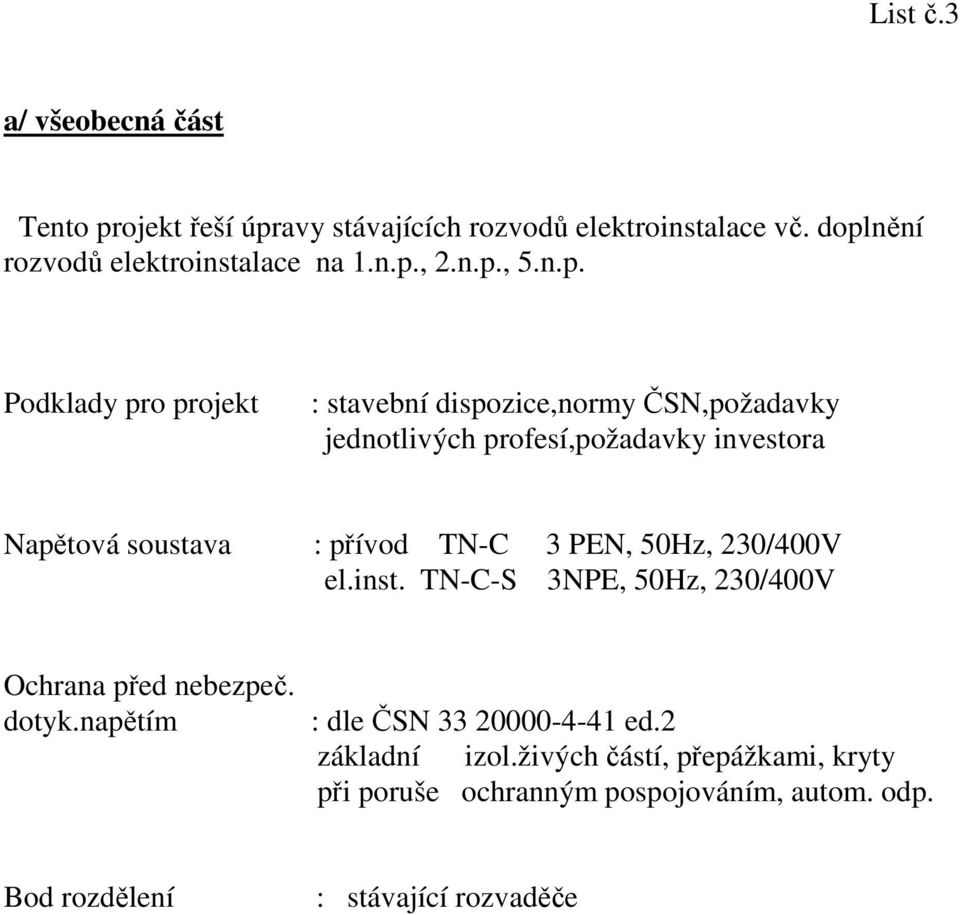

4 List č.3 a/ všeobecná část Tento projekt řeší úpravy stávajících rozvodů elektroinstalace vč. doplnění rozvodů elektroinstalace na 1.n.p., 2.n.p., 5.n.p. Podklady pro projekt : stavební dispozice,normy ČSN,požadavky jednotlivých profesí,požadavky investora Napětová soustava : přívod TN-C 3 PEN, 50Hz, 230/400V el.inst. TN-C-S 3NPE, 50Hz, 230/400V Ochrana před nebezpeč. dotyk.napětím : dle ČSN ed.2 základní izol.živých částí, přepážkami, kryty při poruše ochranným pospojováním, autom. odp. Bod rozdělení : stávající rozvaděče

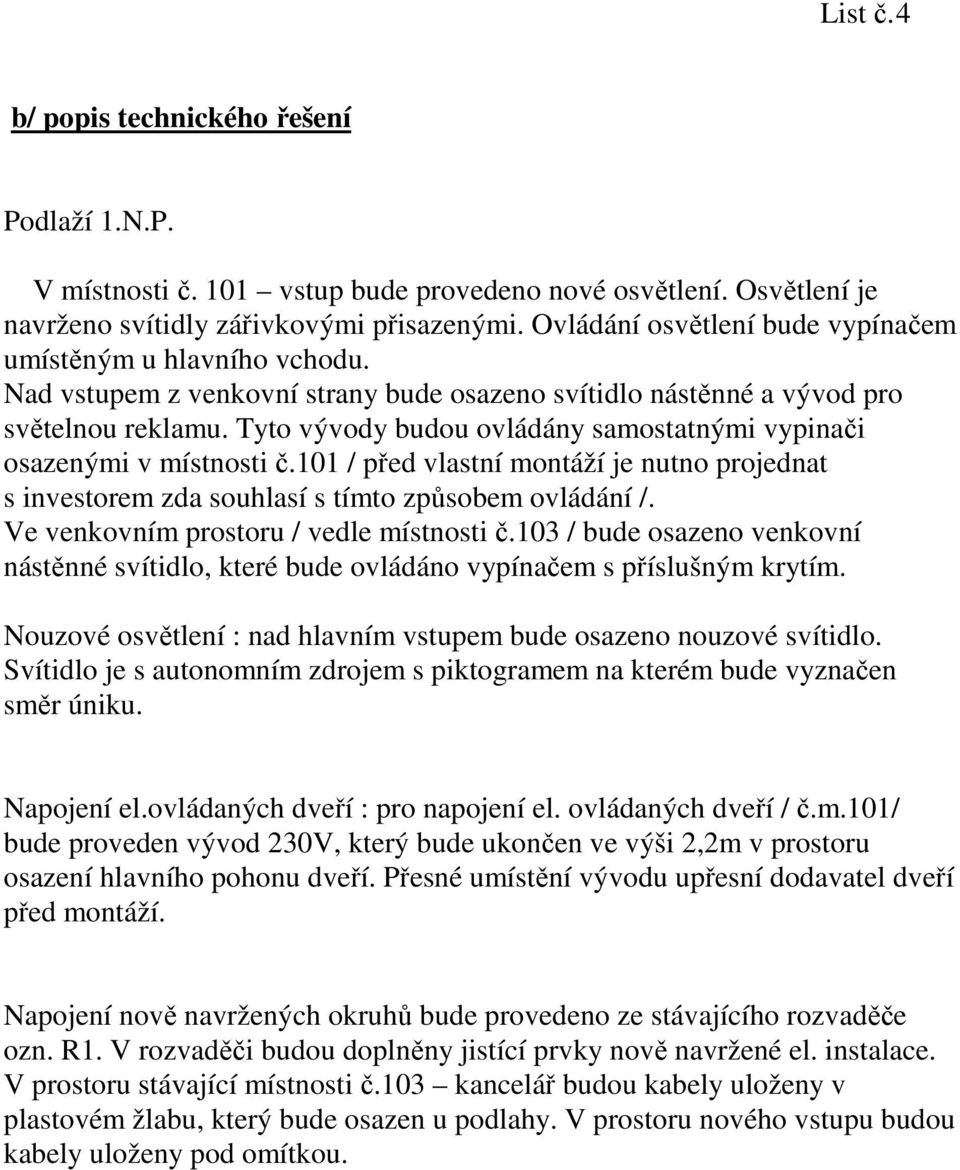

5 List č. 4 b/ popis technického řešení Podlaží 1.N.P. V místnosti č. 101 vstup bude provedeno nové osvětlení. Osvětlení je navrženo svítidly zářivkovými přisazenými. Ovládání osvětlení bude vypínačem umístěným u hlavního vchodu. Nad vstupem z venkovní strany bude osazeno svítidlo nástěnné a vývod pro světelnou reklamu. Tyto vývody budou ovládány samostatnými vypinači osazenými v místnosti č.101 / před vlastní montáží je nutno projednat s investorem zda souhlasí s tímto způsobem ovládání /. Ve venkovním prostoru / vedle místnosti č.103 / bude osazeno venkovní nástěnné svítidlo, které bude ovládáno vypínačem s příslušným krytím. Nouzové osvětlení : nad hlavním vstupem bude osazeno nouzové svítidlo. Svítidlo je s autonomním zdrojem s piktogramem na kterém bude vyznačen směr úniku. Napojení el.ovládaných dveří : pro napojení el. ovládaných dveří / č.m.101/ bude proveden vývod 230V, který bude ukončen ve výši 2,2m v prostoru osazení hlavního pohonu dveří. Přesné umístění vývodu upřesní dodavatel dveří před montáží. Napojení nově navržených okruhů bude provedeno ze stávajícího rozvaděče ozn. R1. V rozvaděči budou doplněny jistící prvky nově navržené el. instalace. V prostoru stávající místnosti č.103 kancelář budou kabely uloženy v plastovém žlabu, který bude osazen u podlahy. V prostoru nového vstupu budou kabely uloženy pod omítkou.

6 List č. 5 Podlaží 2.N.P. V místnosti č.203 koupelna bude proveden vývod 230V pro napojení čerpadla podlahového topení. Čerpadlo bude umístěno v samostatné skříni, která je součástí dodávky topení. Napojení bude provedeno kabelem typu CYKY-J 3x1,5mm. Kabel bude uložen v podlaze v plastové chráničce a bude napojen ze stávajícího rozvaděče ozn. R2. V rozvaděči bude doplněn jeden kus jističe In = 10A a digitální spínací hodiny pro možnost nastavení doby chodu / požadavek projektanta topení /. V místnosti č.207 zimní zahrada bude provedeno nové osvětlení a zásuvkový vývod. Osvětlení je navrženo svítidly zářivkovými přisazenými a bude ovládáno vypínačem osazeným u vstupu do místnosti. Napojení bude v nejbližší stávající instalační krabici. Zásuvkový vývod bude napojen na stávající zásuvkový vývod v místnosti č.204. Podlaží 5.N.P. V místnosti č. 508 zimní zahrada bude provedeno napojení : - nově navrženého osvětlení - odvlhčovací jednotky - topné podlahové rohože - zásuvky 230V - venkovní zásuvky 230V - doplňujícího ochranného pospojování Osvětlení je navrženo svítidly zářivkovými přisazenými a bude ovládáno vypínačem osazeným u vstupu do místnosti. Napojení bude provedeno na stávající el. instalaci. Ze stávajícího rozvaděče bude proveden nový vývod 230V/16A. Z tohoto vývodu bude napojena odvlhčovací jednotka ozn. EH2 ( výška vývodu v=1,9m nad podlahou ), zásuvka 230V osazená u vstupu do místnosti ( výška vývodu 0,4m nad podlahou ), zásuvka venkovní 230V s víčkem ( výška vývodu 0,6m nad podlahou ) a elektrická rohož ozn. EH1. Vývod pro elektrickou rohož bude ukončen v instalační krabici, která bude osazena u vstupu do místnosti. Výška krabice 1,2m nad podlahou.v této krabici bude osazen termostat a z krabice budou provedeny dva vývody plastovými trubkami do prostoru podlahy. V jedné trubce bude zatažen hlavní přívod pro el. rohože a v trubce druhé bude vývod od podlahového čidla. Čidlo je součástí dodávky termostatu.

7 List č.6 Doplňující ochranné pospojování : pospojování bude provedeno vodičem CYA 4 mm2 a bude provedeno v místnosti č.508 c/ závěr Provedení el.instalace musí odpovídat všem platným normám a předpisům ČSN. Po skončení montáže provede montážní organizace výchozí revizi a vydá revizní zprávu. Před vlastní montáží je nutno upřesnit s investorem všechny vývody vč. přesného osazení jednotlivých prvků nově navržené el. instalace a typů svítidel.

8 List č. 7 d / legendy legenda svítidel A svítidlo zářivkové s el. předřadníkem přisazené 2x18W B svítidlo žárovkové venkovní IP43 75W C svítidlo zářivkové s el. předřadníkem venkovní 1x18w D svítidlo nouzové s vlastním zdrojem 11W 1 hod. legenda el. zařízení EH1 termostat pro elektrickou rohož EH2 zvlhčovací jednotka 230V čerpadlo podlahového topení zásuvka jednonásobná spinač jednopolový č.1 spinač jednopolový na omítku č.1 spinač jednopolový pod omítku č.1 zásuvka jednopolová pod omítku IP44 IP44 IP44
