C. SOUHRNNÁ TECHNICKÁ ZPRÁVA

Transkript

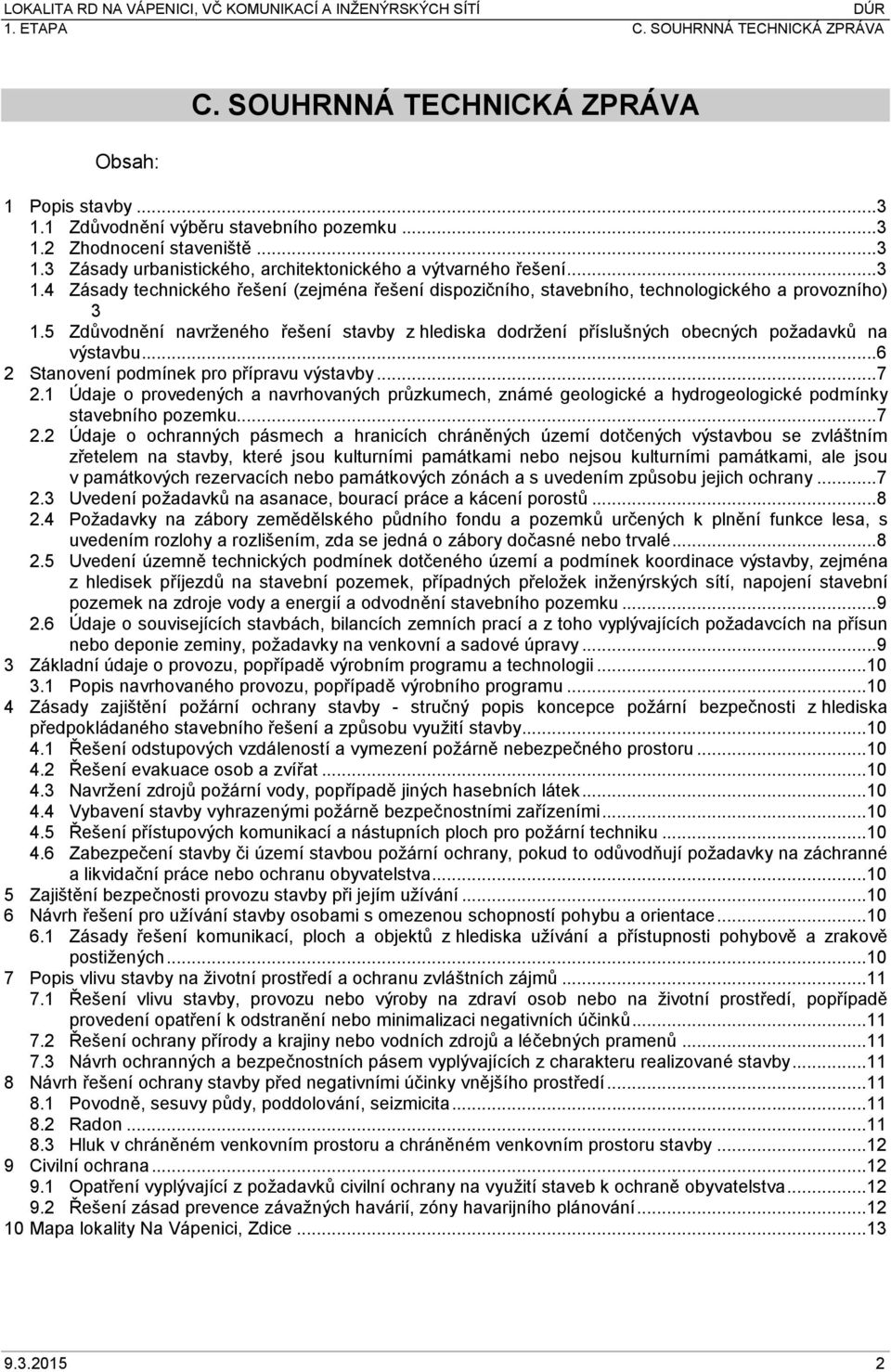

1 Obsah: C. SOUHRNNÁ TECHNICKÁ ZPRÁVA 1 Popis stavby Zdůvodnění výběru stavebního pozemku Zhodnocení staveniště Zásady urbanistického, architektonického a výtvarného řešení Zásady technického řešení (zejména řešení dispozičního, stavebního, technologického a provozního) Zdůvodnění navrženého řešení stavby z hlediska dodržení příslušných obecných požadavků na výstavbu Stanovení podmínek pro přípravu výstavby Údaje o provedených a navrhovaných průzkumech, známé geologické a hydrogeologické podmínky stavebního pozemku Údaje o ochranných pásmech a hranicích chráněných území dotčených výstavbou se zvláštním zřetelem na stavby, které jsou kulturními památkami nebo nejsou kulturními památkami, ale jsou v památkových rezervacích nebo památkových zónách a s uvedením způsobu jejich ochrany Uvedení požadavků na asanace, bourací práce a kácení porostů Požadavky na zábory zemědělského půdního fondu a pozemků určených k plnění funkce lesa, s uvedením rozlohy a rozlišením, zda se jedná o zábory dočasné nebo trvalé Uvedení územně technických podmínek dotčeného území a podmínek koordinace výstavby, zejména z hledisek příjezdů na stavební pozemek, případných přeložek inženýrských sítí, napojení stavební pozemek na zdroje vody a energií a odvodnění stavebního pozemku Údaje o souvisejících stavbách, bilancích zemních prací a z toho vyplývajících požadavcích na přísun nebo deponie zeminy, požadavky na venkovní a sadové úpravy Základní údaje o provozu, popřípadě výrobním programu a technologii Popis navrhovaného provozu, popřípadě výrobního programu Zásady zajištění požární ochrany stavby - stručný popis koncepce požární bezpečnosti z hlediska předpokládaného stavebního řešení a způsobu využití stavby Řešení odstupových vzdáleností a vymezení požárně nebezpečného prostoru Řešení evakuace osob a zvířat Navržení zdrojů požární vody, popřípadě jiných hasebních látek Vybavení stavby vyhrazenými požárně bezpečnostními zařízeními Řešení přístupových komunikací a nástupních ploch pro požární techniku Zabezpečení stavby či území stavbou požární ochrany, pokud to odůvodňují požadavky na záchranné a likvidační práce nebo ochranu obyvatelstva Zajištění bezpečnosti provozu stavby při jejím užívání Návrh řešení pro užívání stavby osobami s omezenou schopností pohybu a orientace Zásady řešení komunikací, ploch a objektů z hlediska užívání a přístupnosti pohybově a zrakově postižených Popis vlivu stavby na životní prostředí a ochranu zvláštních zájmů Řešení vlivu stavby, provozu nebo výroby na zdraví osob nebo na životní prostředí, popřípadě provedení opatření k odstranění nebo minimalizaci negativních účinků Řešení ochrany přírody a krajiny nebo vodních zdrojů a léčebných pramenů Návrh ochranných a bezpečnostních pásem vyplývajících z charakteru realizované stavby Návrh řešení ochrany stavby před negativními účinky vnějšího prostředí Povodně, sesuvy půdy, poddolování, seizmicita Radon Hluk v chráněném venkovním prostoru a chráněném venkovním prostoru stavby Civilní ochrana Opatření vyplývající z požadavků civilní ochrany na využití staveb k ochraně obyvatelstva Řešení zásad prevence závažných havárií, zóny havarijního plánování Mapa lokality Na Vápenici, Zdice

2 1 Popis stavby 1.1 Zdůvodnění výběru stavebního pozemku Z hlediska dostupnosti technické a dopravní infrastruktury je pozemek vhodný pro budoucí výstavbu RD a jasně navazuje na zástavbu stávající. Součástí záměru je požadavek ČEZ na umístění nové TS Samohelka v prostoru 1.etapy výstavby. Záměr je v souladu s územně plánovací dokumentací. 1.2 Zhodnocení staveniště Lokalita Zdice Samohelka / Na Vápenici se rozkládá na severozápadním okraji města a její součástí je i řešené území. Pozemek je svažitý k jihu a na severní straně je ohraničen stávající silnicí do Knížkovic, na této ploše předpokládá ÚPD v budoucnu zástavbu RD, v dolní jižní části je dle ÚPD plocha veřejné zeleně navazující na přírodní útvar Samohelka. Na jižní straně území se nachází nezpevněná komunikace - ulice Za skálou, která je hlavní příjezdovou cestou k řešenému území. Určitá omezení mohou vzniknout ve výhledu na severním okraji lokality Na Vápenici u silnice III/00524 do Knížkovic díky stávajícím inženýrským sítím a jejich ochranným pásmům. Lokalitu úhlopříčně přetíná stávající nadzemní vedení VN 22 kv, které je ukončeno nedaleko stávající rušené zděné TS Samohelka 22,0/04 kv. TS bude nahrazena v navrhované lokalitě novou kioskovou kabelovou transformační stanicí. Novou TS bude tvořit monolitický korpus z venku obsluhované betonové kompaktní TS s pro max. výkonem 2x DTR 630 kva. Současně budou demontovány tři betonové stožáry stávající nadzemní vedení VN 22 kv. Pozemek je z v současné době využíván jako orná půda - ZPF, nachází se zde také keřovitý porost. V přilehlém okolí je stávající zástavba rodinnými domy, jedná se o lokalitu s příznivými podmínkami pro bydlení. 1.3 Zásady urbanistického, architektonického a výtvarného řešení Řešené území je ÚPD určeno pro zástavbu RD. Předpokládá se, že lokalita bude mít v 1.etapě cca 19 stavebních parcel určených pro výstavbu solitérních RD, PD řeší parcelaci a připojení nově vymezených parcel pro RD na techn. infrastrukturu (prodloužení příjezdové komunikace a příslušných inž. sítí). Rozlohy parcel samostatných RD se pohybují cca od m Zásady technického řešení (zejména řešení dispozičního, stavebního, technologického a provozního) Výstavba RD bude probíhat podle samostatných návrhů majitelů pozemků, tato dokumentace řeší pouze parcelaci, techn. a dopravní infrastrukturu Regulační prvky návrhu : uliční čára odděluje stavební pozemky od veřejného prostranství a je totožná s hranicí oplocení. stavební čára, tj. hranice zástavby, určující její min. odstup od veřejné komunikace, je stanovena 5 m od uliční čáry, v místě kde jsou parkovací stání OA nebo kde jde podél vedení VN 22 kv je dle výkresové části vzhledem k OP stanovena na 6,5 m. odstup objektů od hranice sousedních pozemků činí min 5 m pro hlavní objekt - garáž může být umístěna až ve vzdál. 2 m od hranice soused. pozemku. garáž může být v izolované poloze, nemusí být stavebně spojena s hlavním objektem. odstup hlavního objektu od ostatních objektů je min. 7 m v souladu s vyhláškou č. 501/2006 Sb. o obecných požadavcích na využívání území. v souladu s touto vyhláškou bude pro zajištění vsakování dešťových vod nezpevněná plocha zeleně činit min. 40% z celkové plochy pozemku. oplocení pozemků nejlépe dřevěným plotem nebo vyzdívané podezdívky (případně sloupky) s dřevěným plotem; max. výška oplocení 1,6 m Plochy dopravní infrastruktury a dopravní značení V lokalitě Na Vápenici budou v 1. etapě vybudovány nové obousměrné komunikace v celkové délce 274,0 m. Hlavní SJ komunikace bude napojena na připravenou odbočku z místní komunikace ulice Za skálou. Bude zde vybudována vozovka šířky 2x2,75 m. Na východ. straně lemuje vozovku chodník šířky 2,0 m, oddělený od vozovky silničním obrubníkem. Na opačné straně lemuje vozovku bezpeč. pás 0,5 m, šířka veřejného prostoru tak bude min. 8,0 m. Chodník bude v budoucnu napojen na chodník, který spojí navrhovanou zástavbu se stávající zástavbou podél ul. Nad úvozem

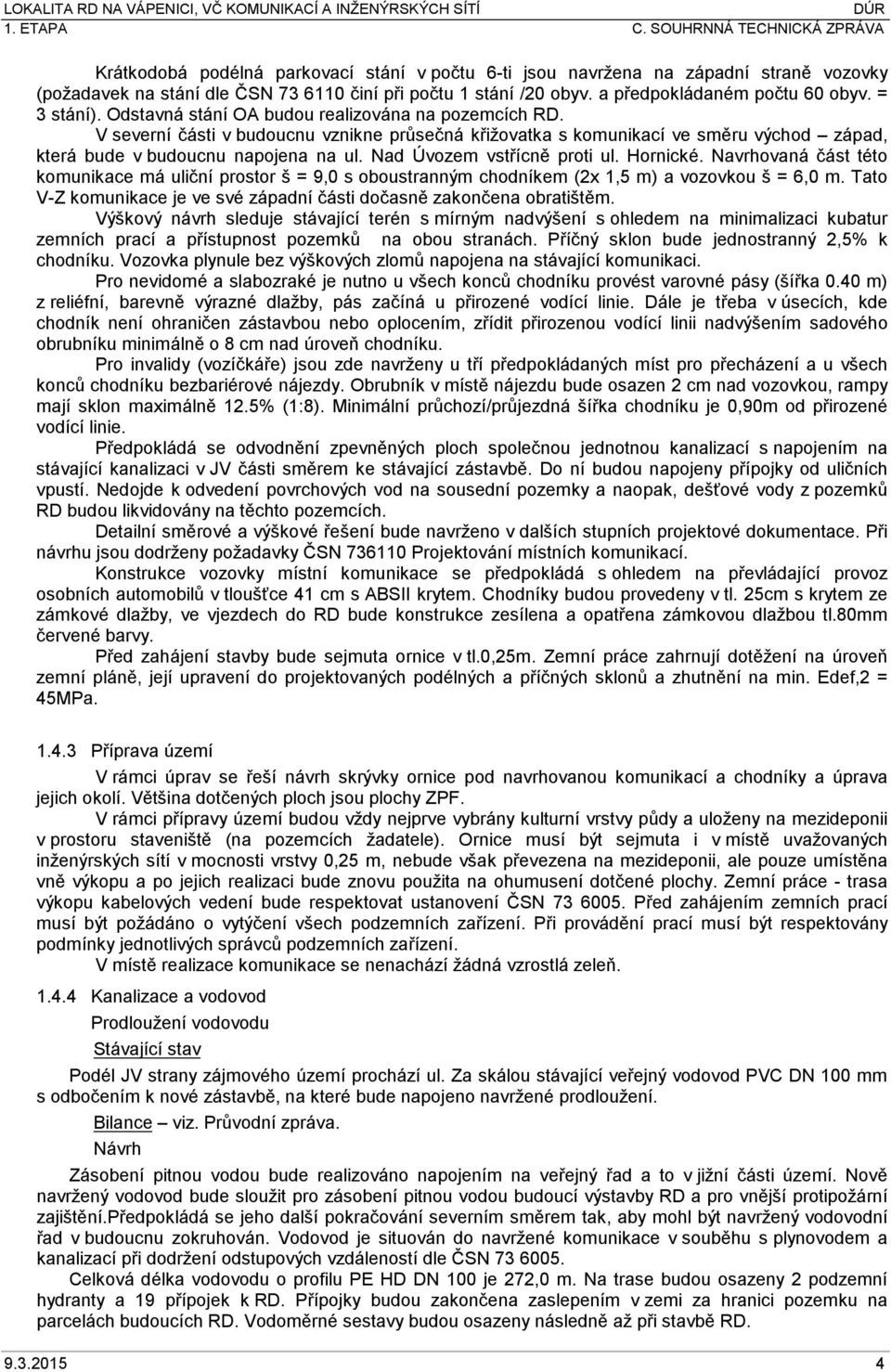

3 Krátkodobá podélná parkovací stání v počtu 6-ti jsou navržena na západní straně vozovky (požadavek na stání dle ČSN činí při počtu 1 stání /20 obyv. a předpokládaném počtu 60 obyv. = 3 stání). Odstavná stání OA budou realizována na pozemcích RD. V severní části v budoucnu vznikne průsečná křižovatka s komunikací ve směru východ západ, která bude v budoucnu napojena na ul. Nad Úvozem vstřícně proti ul. Hornické. Navrhovaná část této komunikace má uliční prostor š = 9,0 s oboustranným chodníkem (2x 1,5 m) a vozovkou š = 6,0 m. Tato V-Z komunikace je ve své západní části dočasně zakončena obratištěm. Výškový návrh sleduje stávající terén s mírným nadvýšení s ohledem na minimalizaci kubatur zemních prací a přístupnost pozemků na obou stranách. Příčný sklon bude jednostranný 2,5% k chodníku. Vozovka plynule bez výškových zlomů napojena na stávající komunikaci. Pro nevidomé a slabozraké je nutno u všech konců chodníku provést varovné pásy (šířka 0.40 m) z reliéfní, barevně výrazné dlažby, pás začíná u přirozené vodící linie. Dále je třeba v úsecích, kde chodník není ohraničen zástavbou nebo oplocením, zřídit přirozenou vodící linii nadvýšením sadového obrubníku minimálně o 8 cm nad úroveň chodníku. Pro invalidy (vozíčkáře) jsou zde navrženy u t ří předpokládaných míst pro přecházení a u všech konců chodníku bezbariérové nájezdy. Obrubník v místě nájezdu bude osazen 2 cm nad vozovkou, rampy mají sklon maximálně 12.5% (1:8). Minimální průchozí/průjezdná šířka chodníku je 0,90m od přirozené vodící linie. Předpokládá se odvodnění zpevněných ploch společnou jednotnou kanalizací s napojením na stávající kanalizaci v JV části směrem ke stávající zástavbě. Do ní budou napojeny přípojky od uličních vpustí. Nedojde k odvedení povrchových vod na sousední pozemky a naopak, dešťové vody z pozemků RD budou likvidovány na těchto pozemcích. Detailní směrové a výškové řešení bude navrženo v dalších stupních projektové dokumentace. Při návrhu jsou dodrženy požadavky ČSN Projektování místních komunikací. Konstrukce vozovky místní komunikace se předpokládá s ohledem na převládající provoz osobních automobilů v tloušťce 41 cm s ABSII krytem. Chodníky budou provedeny v tl. 25cm s krytem ze zámkové dlažby, ve vjezdech do RD bude konstrukce zesílena a opatřena zámkovou dlažbou tl.80mm červené barvy. Před zahájení stavby bude sejmuta ornice v tl.0,25m. Zemní práce zahrnují dotěžení na úroveň zemní pláně, její upravení do projektovaných podélných a příčných sklonů a zhutnění na min. Edef,2 = 45MPa Příprava území V rámci úprav se řeší návrh skrývky ornice pod navrhovanou komunikací a chodníky a úprava jejich okolí. Většina dotčených ploch jsou plochy ZPF. V rámci přípravy území budou vždy nejprve vybrány kulturní vrstvy půdy a uloženy na mezideponii v prostoru staveniště (na pozemcích žadatele). Ornice musí být sejmuta i v místě uvažovaných inženýrských sítí v mocnosti vrstvy 0,25 m, nebude však převezena na mezideponii, ale pouze umístěna vně výkopu a po jejich realizaci bude znovu použita na ohumusení dotčené plochy. Zemní práce - trasa výkopu kabelových vedení bude respektovat ustanovení ČSN Před zahájením zemních prací musí být požádáno o vytýčení všech podzemních zařízení. Při provádění prací musí být respektovány podmínky jednotlivých správců podzemních zařízení. V místě realizace komunikace se nenachází žádná vzrostlá zeleň Kanalizace a vodovod Prodloužení vodovodu Stávající stav Podél JV strany zájmového území prochází ul. Za skálou stávající veřejný vodovod PVC DN 100 mm s odbočením k nové zástavbě, na které bude napojeno navržené prodloužení. Bilance viz. Průvodní zpráva. Návrh Zásobení pitnou vodou bude realizováno napojením na veřejný řad a to v jižní části území. Nově navržený vodovod bude sloužit pro zásobení pitnou vodou budoucí výstavby RD a pro vnější protipožární zajištění.předpokládá se jeho další pokračování severním směrem tak, aby mohl být navržený vodovodní řad v budoucnu zokruhován. Vodovod je situován do navržené komunikace v souběhu s plynovodem a kanalizací při dodržení odstupových vzdáleností dle ČSN Celková délka vodovodu o profilu PE HD DN 100 je 272,0 m. Na trase budou osazeny 2 podzemní hydranty a 19 přípojek k RD. Přípojky budou zakončena zaslepením v zemi za hranici pozemku na parcelách budoucích RD. Vodoměrné sestavy budou osazeny následně až při stavbě RD

4 Trasa je patrná z přiložené situace. Prodloužení kanalizace Stávající stav Podél JV strany zájmového území prochází veřejná kanalizace v ulici Za skálou, s odbočením k nové zástavbě na které bude napojeno navržené prodloužení. Kanalizace je DN 250 mm a jedná se o jednotnou kanalizaci. Bilance viz. Průvodní zpráva. Návrh Předpokládá se odvedení splaškových vod zájmového území společnou jednotnou kanalizací s napojením v JV části. Zde je zakončena stávající gravitační kanalizační stoka o profilu DN 250. Odkanalizování objektů a zpevněných ploch bude v severní části provedeno gravitační kanalizací situovanou do navržené komunikace v souběhu s vodovodem a plynovodem při dodržení odstupových vzdáleností dle ČSN Do ní budou napojeny přípojky od jednotlivých RD a uličních vpustí. Přípojky k RD budou zakončeny revizními šachtami na pozemcích RD vždy po spádnici tak, aby bylo možné objekt odkanalizovat. Materiálově je kanalizace navržena z trub z plastických hmot o profilu DN 250 o celkové délce 270,0 m, revizní šachty a uliční vpusti z betonových prefabrikátů Prodloužení plynovodu Stávající stav Jižně od dané lokality prochází ul. Za skálou stávající veřejný plynovod NTL DN 100 OC. Jeho trasa je patrná ze situace. Napojení zájmového území bude na tento NTL plynovod, pokračující NTL řadem v ul. K Samohelce (DN 160 PE). Bilance potřeby zemního plynu viz. Průvodní zpráva. Návrh Zemní plyn bude používán jako energetický zdroj pro vytápění a ohřev teplé vody. Dále je předpokládáno možné osazení plynových kuchyňských spotřebičů. Pro zásobování nové lokality rodinných domů zemním plynem je navržen NTL plynovod s napojením na distribuční veřejný plynovod NTL OC 100 v místě křížení navržené komunikace s ul. Za skálou. Odtud je plynovod veden v nové komunikaci severním směrem v souběhu s vodovodem a kanalizací, při dodržení odstupových vzdáleností dle ČSN Z řadu budou napojeny odbočky pro jednotlivé RD do místa spotřeby. Rozvod venkovního plynovodu bude NTL o profilu DN 110 o délce 279,0 m (bude ve výhledu pokračovat dále severním směrem) z materiálu PE 110. Přípojky k RD budou zakončeny HUP, osazeným ve skříni na hranici pozemku RD celkem 19 ks přípojek. Společně s potrubím bude uložen signální vodič a výstražná folie. Potrubí bude uloženo v otevřeném výkopu. Trasa NTL plynovodu v lokalitě není součástí ÚR 1.et Silnoproudé rozvody a nová TS 22,0/0,4 kv Stávající stav Lokalita je je v současné době připojena na stávající zděnou trafostanici Samohelka a distribuční kabelové rozvody NN 0,4 kv jsou provedeny v rozsahu stávajících RD a kabelové skříně jsou osazeny v oplocení pozemků. Bilance viz. Průvodní zpráva. Typický průměrný RD: odsavač sporák automatická pračka myčka nádobí topný žebřík plynový kotel rezerva zahrada drobné spotřebiče instalovaný příkon soudobost 0,45 soudobý příkon osvětlení 1,80 kw 0,04 kw 8,50 kw 2,20 kw 2,50 kw 0,60 kw 0,10 kw 3,00 kw 8,00 kw 26,74 kw 12,04 kw

5 Návrh Na základě požadavku ČEZ Distribuce, a.s., Rozvoj sítí NN a VN Kladno je u budoucí křižovatky ulic vyčleněn pozemek pro novou trafostanici 22,0/0,4 kv - Eltraf-CTSbb / 2x630kVA (rozměry dxš = 5060mm x 2260mm) + ochranné pásmo 2m na stranu od TS k RD, pozemek celkem 4,3 x 9,1m. Stávající vzdušné vedení VN 22,0 kv bude zrušeno od 4. sloupu, který bude upraven jako koncový a bude sloužit pro přechod na kabelové podzemní vedení, trasované v chodníku podél vozovky do nové TS. Na základě požadavku HZS Stč. kraje (viz. stanovisko) bude provedena v třetím poli vzdušného vedení výměna nechráněných vodičů za izolované tak, aby byl umožněn bezpečný zásah jednotky PO. Provede se zasmyčkování do stávajícího podzemního distribučního el. vedení 0,4 kv. Kabelové rozvody NN budou provedeny kabely AYKY, smyčkováním přes jednotlivé kabelové a pojistkové skříně. Trasy kabelů budou vedeny v chodníku podél komunikace. Kabely budou v celé délce uloženy v chráničkách KOPOFLEX 63, pod komunikacemi a v místech vjezdů navíc v chráničkách ARODT 110. Kabelové a pojistkové skříně budou osazeny v oplocení pozemků ve společných pilířích s rozváděči měření a HUP Veřejné osvětlení Stávající stav Lampy VO jsou osazeny v ul. Nad Úvozem a K Samohelce. Návrh Kabelové rozvody VO budou provedeny v chodníku kabely AYKY z nového zapínacího bodu. Rozváděč RVO bude osazen ve zděném pilíři poblíž nové TS. Zářivková svítidla 2x36 W budou osazena na ocelových metalizovaných bezpaticových stožárech K 6. Svítidla budou osazena s roztečí cca 35 m, pokud možno na hranicích pozemků. Pokládku kabelů je nutno koordinovat s pokládkou ostatních inženýrských sítí. V maximální možné míře využít společnou trasu kabelů NN a VO. Uzemnění - v celé trase kabel VO bude v rostlé zemině pod kabelem uložen drát FeZn 10 mm. Na uzemňovací soustavu budou připojeny jednotlivé stožáry a kovové hmoty uložené v blízkosti (uzemnění kabelových rozvodů a pod.). Svařované spoje v zemi budou ošetřeny proti korozi Místní rozhlas V souladu s územním plánem města Zdice bude v lokalitě zabezpečena dostatečná slyšitelnost obecního rozhlasu. 1.5 Zdůvodnění navrženého řešení stavby z hlediska dodržení příslušných obecných požadavků na výstavbu Obecné požadavky na výstavbu byly respektovány jak při umísťování stavby a jejím začleňování do území, kdy byla respektována omezení vyplývající z právních předpisů chránících životní prostředí a předpokládaný rozvoj území, vyjádřený v územně plánovací dokumentací, popřípadě v územně plánovacích podkladech. Umístění stavby odpovídá urbanistickému a architektonickému charakteru prostředí. Umístěním stavby a jejím následným provozem nebude nad přípustnou míru obtěžováno okolí, ani ohrožována bezpečnost a plynulost provozu na přilehlých pozemních komunikacích. Připojení stavby na pozemní komunikace svými parametry, provedením a způsobem připojení vyhovuje požadavkům bezpečného užívání staveb a bezpečného a plynulého provozu na přilehlých pozemních komunikacích a splňuje též požadavky na dopravní obslužnost, parkování a přístup požární techniky. Negativní účinky stavby a jejích zařízení na životní prostředí, zejména škodlivé exhalace, hluk, teplo, otřesy, vibrace, prach, zápach, znečišťování vod a pozemních komunikací a zastínění budov, nepřekračují limity uvedené v příslušných předpisech. Stavby budou navrženy a bude provedeny tak, aby byla při respektování hospodárnosti vhodná pro zamýšlené využití a aby současně splnila základní požadavky na mechanickou odolnost a stabilitu, požární bezpečnost, ochranu zdraví, zdravých životních podmínek a životního prostředí, ochrana proti hluku, bezpečnost při užívání a úsporu energie a ochranu tepla. Stavba splňuje platné předpisy platné v době vzniku této dokumentace, především: Obecné technické předpisy Vyhl. 268/2009 Sb. o technických požadavcích na stavby. OTP zabezpečující užívání staveb osobami s omezenou schopností pohybu a orientace Vyhl. 398/2009 Sb. o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb. Je zajištěn přístup a užívání stavby imobilními osobami. Vyhlášku o umisťování staveb Vyhl. 501/ a těmito vyhláškami uzávazněné technické normy

6 2 Stanovení podmínek pro přípravu výstavby 2.1 Údaje o provedených a navrhovaných průzkumech, známé geologické a hydrogeologické podmínky stavebního pozemku Provedené průzkumy, studie a podklady Polohopisný a výškopisný plán dotčeného území, zpracovatel Heppner geodetická kancelář Investiční záměr objednatele a ČEZ Distribuce, a.s. Územní plán města Zdice Údaje o stávajících trasách a dimenzích inženýrských sítí od jejich správců Výpisy z katastru nemovitostí Katastrální mapa Konzultace se správci sítí Všeobecné geologické poměry území Viz. popis v Průvodní zprávě této dokumentace Inženýrskogeologické poměry staveniště Detailnější inženýrsko-geologický průzkum nebyl v této fázi v řešeném území proveden Hydrogeologické poměry staveniště Detailnější hydro-geologický průzkum nebyl v této fázi v řešeném území proveden Radonový průzkum Pro zájmové území v této fázi projektu nebyl radonový průzkum proveden. Součástí je tzv. Report radonového indexu, zpracovaný pro zájmové území Českou geologickou službou viz. příloha. 2.2 Údaje o ochranných pásmech a hranicích chráněných území dotčených výstavbou se zvláštním zřetelem na stavby, které jsou kulturními památkami nebo nejsou kulturními památkami, ale jsou v památkových rezervacích nebo památkových zónách a s uvedením způsobu jejich ochrany Ochranná pásma inženýrských sítí budou zabezpečena proti poškození stavebními pracemi v souladu s předpisy jejich správci a s obecně platnou legislativou. Podrobné řešení bude podrobněji řešeno v dalším stupni projektové dokumentace v rámci jednotlivých stavebních a inženýrských objektů. Při výstavbě bude respektováno ochranné pásmo silnic podle zákona č.13/1997 Sb. O pozemních komunikacích v platném znění. Rovněž budou respektována ochranná pásma i u ostatních inženýrských sítí. tj. zákona č. 458/2000 Sb. Energetický zákon (energetika, plyn, tepelné potrubí), zákon č. 151/2000 Sb. (telekomunikace), zákon č. 254/2001 Sb. (vodní zákon), zákon č.274/2001 Sb. (o vodovodech a kanalizacích), vše v platném znění. Komunikace: Ochranné pásmo pozemní komunikace je určeno zákonem č. 13/1997 Sb. o pozemních komunikacích. Způsob vymezení ochranných pásem určují Ochranné pásmo tvoří prostor po obou stranách komunikace, jehož hranice jsou vymezeny svislou plochou vedenou do výšky 50 m ve vzdálenosti od silnice, silnice II.tř nebo III.tř., a místní komunikace II.tř. 15 m od osy vozovky Plynovody: Ochranná pásma jsou určena zákonem č. 458/2000 Sb. (energetický zákon). Způsob vymezení ochranných pásem určuje 68. Ochranným pásmem se rozumí prostor v bezprostřední blízkosti plynárenského zařízení vymezený vodorovnou vzdáleností od půdorysu plynárenského zařízení měřeno kolmo na jeho obrys, určený k zajištění jeho spolehlivého provozu. plynovody STL 1 m na obě strany od půdorysu plynovody NTL 1 m na obě strany od půdorysu plynovodní přípojky v zastavěném území obce 1 m na obě strany od půdorysu ostatní plynovody a přípojky 4 m na obě strany od půdorysu technologické plynárenské objekty 4 m

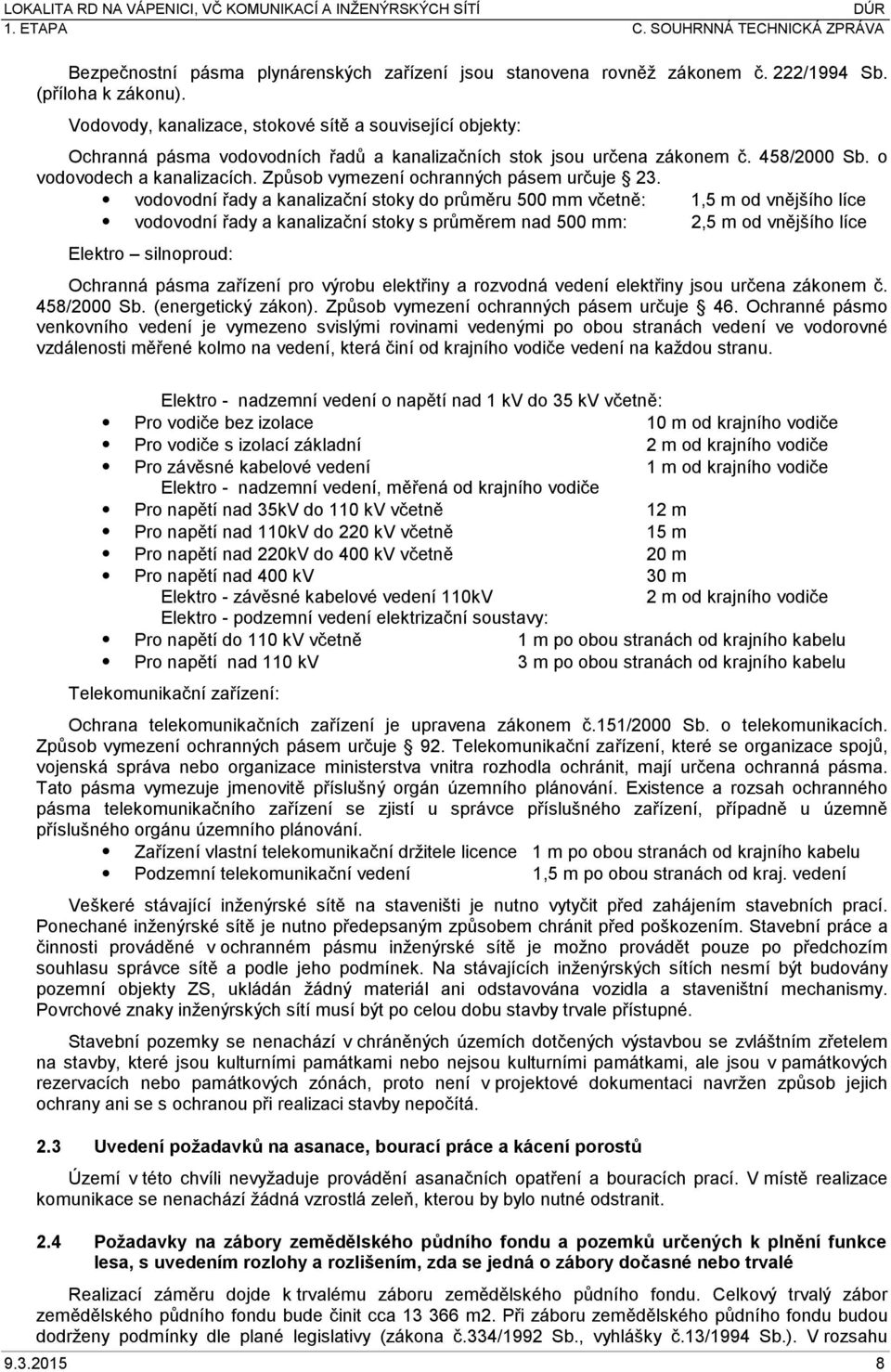

7 Bezpečnostní pásma plynárenských zařízení jsou stanovena rovněž zákonem č. 222/1994 Sb. (příloha k zákonu). Vodovody, kanalizace, stokové sítě a související objekty: Ochranná pásma vodovodních řadů a kanalizačních stok jsou určena zákonem č. 458/2000 Sb. o vodovodech a kanalizacích. Způsob vymezení ochranných pásem určuje 23. vodovodní řady a kanalizační stoky do průměru 500 mm včetně: 1,5 m od vnějšího líce vodovodní řady a kanalizační stoky s průměrem nad 500 mm: 2,5 m od vnějšího líce Elektro silnoproud: Ochranná pásma zařízení pro výrobu elektřiny a rozvodná vedení elektřiny jsou určena zákonem č. 458/2000 Sb. (energetický zákon). Způsob vymezení ochranných pásem u rčuje 46. Ochranné pásmo venkovního vedení je vymezeno svislými rovinami vedenými po obou stranách vedení ve vodorovné vzdálenosti měřené kolmo na vedení, která činí od krajního vodiče vedení na každou stranu. Elektro - nadzemní vedení o napětí nad 1 kv do 35 kv včetně: Pro vodiče bez izolace 10 m od krajního vodiče Pro vodiče s izolací základní 2 m od krajního vodiče Pro závěsné kabelové vedení 1 m od krajního vodiče Elektro - nadzemní vedení, měřená od krajního vodiče Pro napětí nad 35kV do 110 kv včetně 12 m Pro napětí nad 110kV do 220 kv včetně 15 m Pro napětí nad 220kV do 400 kv včetně 20 m Pro napětí nad 400 kv 30 m Elektro - závěsné kabelové vedení 110kV 2 m od krajního vodiče Elektro - podzemní vedení elektrizační soustavy: Pro napětí do 110 kv včetně 1 m po obou stranách od krajního kabelu Pro napětí nad 110 kv 3 m po obou stranách od krajního kabelu Telekomunikační zařízení: Ochrana telekomunikačních zařízení je upravena zákonem č.151/2000 Sb. o telekomunikacích. Způsob vymezení ochranných pásem určuje 92. Telekomunikační zařízení, které se organizace spojů, vojenská správa nebo organizace ministerstva vnitra rozhodla ochránit, mají určena ochranná pásma. Tato pásma vymezuje jmenovitě příslušný orgán územního plánování. Existence a rozsah ochranného pásma telekomunikačního zařízení se zjistí u správce příslušného zařízení, případně u územně příslušného orgánu územního plánování. Zařízení vlastní telekomunikační držitele licence 1 m po obou stranách od krajního kabelu Podzemní telekomunikační vedení 1,5 m po obou stranách od kraj. vedení Veškeré stávající inženýrské sítě na staveništi je nutno vytyčit před zahájením stavebních prací. Ponechané inženýrské sítě je nutno předepsaným způsobem chránit před poškozením. Stavební práce a činnosti prováděné v ochranném pásmu inženýrské sítě je možno provádět pouze po předchozím souhlasu správce sítě a podle jeho podmínek. Na stávajících inženýrských sítích nesmí být budovány pozemní objekty ZS, ukládán žádný materiál ani odstavována vozidla a staveništní mechanismy. Povrchové znaky inženýrských sítí musí být po celou dobu stavby trvale přístupné. Stavební pozemky se nenachází v chráněných územích dotčených výstavbou se zvláštním zřetelem na stavby, které jsou kulturními památkami nebo nejsou kulturními památkami, ale jsou v památkových rezervacích nebo památkových zónách, proto není v projektové dokumentaci navržen způsob jejich ochrany ani se s ochranou při realizaci stavby nepočítá. 2.3 Uvedení požadavků na asanace, bourací práce a kácení porostů Území v této chvíli nevyžaduje provádění asanačních opatření a bouracích prací. V místě realizace komunikace se nenachází žádná vzrostlá zeleň, kterou by bylo nutné odstranit. 2.4 Požadavky na zábory zemědělského půdního fondu a pozemků určených k plnění funkce lesa, s uvedením rozlohy a rozlišením, zda se jedná o zábory dočasné nebo trvalé Realizací záměru dojde k trvalému záboru zemědělského půdního fondu. Celkový trvalý zábor zemědělského půdního fondu bude činit cca m2. Při záboru zemědělského půdního fondu budou dodrženy podmínky dle plané legislativy (zákon a č.334/1992 Sb., vyhlášky č.13/1994 Sb.). V rozsahu

8 zpevněných ploch (komunikací i RD) bude provedeno sejmutí kulturních vrstev. Skrytá kulturní vrstva půdy bude deponována v místě stavby na poz. č. 2147/49. Ornice bude zčásti využita na terénní úpravy zelených ploch v místě stavby. Zbývající nevyužitá zemina bude rozprostřena na zbytkové ploše pozemků parc.č. 2147/43, 2147/44, 2147/49, 2147/56 (druh pozemku orná půda) ve vlastnictví stavebníka. Ornice musí být sejmuta i v místě uvažovaných inženýrských sítí v mocnosti vrstvy 0,25 m, nebude však převezena na mezideponii, ale pouze umístěna vně výkopu a po jejich realizaci bude znovu použita na ohumusení dotčené plochy. Půda určená k plnění funkce lesa nebude stavbou dotčena. Stavba není situována v ochranném pásmu lesa. 2.5 Uvedení územně technických podmínek dotčeného území a podmínek koordinace výstavby, zejména z hledisek příjezdů na stavební pozemek, případných přeložek inženýrských sítí, napojení stavební pozemek na zdroje vody a energií a odvodnění stavebního pozemku Údaje o vydané (schválené) územně plánovací dokumentace Viz. popis v Průvodní zprávě této dokumentace Regulační prvky návrhu Viz. popis v kap. 1.4 této zprávy Údaje o podmínkách koordinace výstavby Příjezd na staveniště, napojení na zdroje vody a energií a odvodnění stavebního pozemku bude provedeno dle finálního stavu, popsaného v předchozích kapitolách. Voda pro potřeby výstavby a zařízení staveniště bude zajištěna v úvodu výstavby po napojení na stávající vodovodní řad. Na této přípojce bude zřízena dočasná vodoměrná šachta. Elektrická energie bude zajištěna po přivedení definitivní přípojky v úvodu výstavby. Vytápění sociálních objektů zařízení staveniště bude zajištěno elektrickými přímotopy. Sociální objekty zařízení staveniště budou odvodněny do dočasné jímky, která bude průběžně vyvážena. Další opatření po dobu výstavby: během stavby musí být zachována dopravní obsluha dotčené oblasti, příjezd a přístup k stávajícím přilehlým objektům během výstavby musí být umožněn příjezd těžké techniky provozovatele sítě ke vstupním šachtám veřejné kanalizace; rovněž zůstane zachován přístup k uličním hydrantům a armaturám stávajících vedení technického vybavení. v průběhu provádění veškerých zemních prací bude umožněno provedení záchranného archeologického výzkumu. Jeho zajištění je nutno projednat v dostatečném předstihu před zahájením výkopových prací a stavební činnosti. Podmínky pro provedení archeologického výzkumu a harmonogram prací je nutno projednat s prováděcí organizací v dostatečném předstihu, nejméně 21 dní před započetím prací. prováděním stavby nedojde k narušení provozuschopnosti stávajících vedení technické vybavenosti a k porušení či dotčení zařízení CO. příčné přechody přes výkopové rýhy budou opatřeny přechodovými lávkami. realizace stavby musí být prováděna dle Technických podmínek pro provádění zásypů rýh a výkopů inženýrských sítí během prací bude zachován přístup mobilní požární techniky ke všem okolním objektům. po dobu provádění stavby bude zachována přístupnost a akceschopnost uličních požárních hydrantů. 2.6 Údaje o souvisejících stavbách, bilancích zemních prací a z toho vyplývajících požadavcích na přísun nebo deponie zeminy, požadavky na venkovní a sadové úpravy V prostoru řešené lokality v současné době probíhá výstavba individuelních RD. Dojde zde k vybudování komunikací a inženýrských sítí. Výškový návrh komunikace sleduje stávající terén s mírným nadvýšení s ohledem na minimalizaci kubatur zemních prací a přístupnost pozemků na obou stranách. Materiál pro zásyp a skrytá ornice budou do doby jejich definitivního zpětného využití dočasně deponovány na ploše situované v západní části staveniště viz. kap Vzhledem k charakteru stavby zejména komunikace a tech. infrastruktura nejsou vzneseny požadavky na venkovní a sadové úpravy

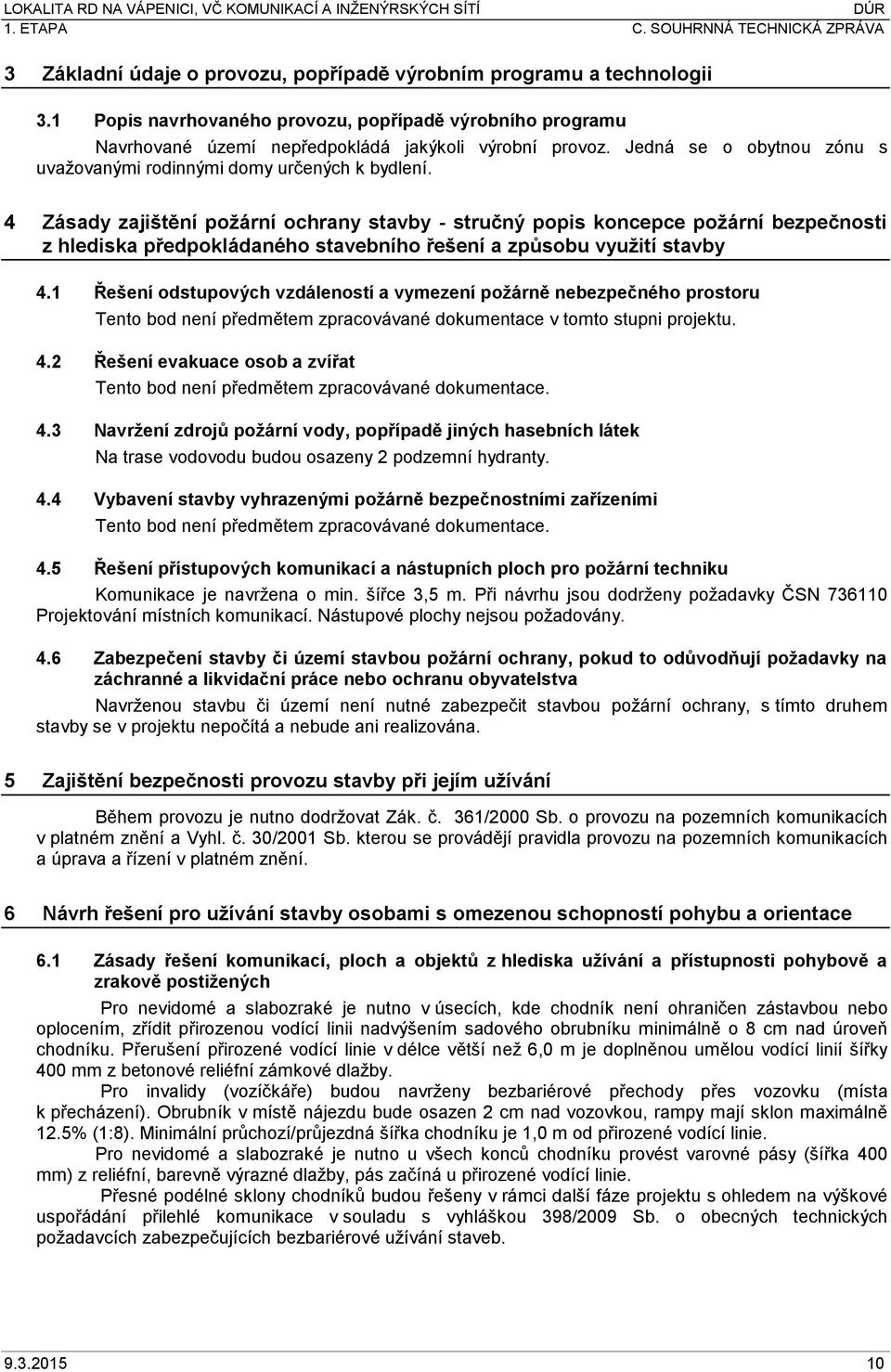

9 3 Základní údaje o provozu, popřípadě výrobním programu a technologii 3.1 Popis navrhovaného provozu, popřípadě výrobního programu Navrhované území nepředpokládá jakýkoli výrobní provoz. Jedná se o obytnou zónu s uvažovanými rodinnými domy určených k bydlení. 4 Zásady zajištění požární ochrany stavby - stručný popis koncepce požární bezpečnosti z hlediska předpokládaného stavebního řešení a způsobu využití stavby 4.1 Řešení odstupových vzdáleností a vymezení požárně nebezpečného prostoru Tento bod není předmětem zpracovávané dokumentace v tomto stupni projektu. 4.2 Řešení evakuace osob a zvířat Tento bod není předmětem zpracovávané dokumentace. 4.3 Navržení zdrojů požární vody, popřípadě jiných hasebních látek Na trase vodovodu budou osazeny 2 podzemní hydranty. 4.4 Vybavení stavby vyhrazenými požárně bezpečnostními zařízeními Tento bod není předmětem zpracovávané dokumentace. 4.5 Řešení přístupových komunikací a nástupních ploch pro požární techniku Komunikace je navržena o min. šířce 3,5 m. Při návrhu jsou dodrženy požadavky ČSN Projektování místních komunikací. Nástupové plochy nejsou požadovány. 4.6 Zabezpečení stavby či území stavbou požární ochrany, pokud to odůvodňují požadavky na záchranné a likvidační práce nebo ochranu obyvatelstva Navrženou stavbu či území není nutné zabezpečit stavbou požární ochrany, s tímto druhem stavby se v projektu nepočítá a nebude ani realizována. 5 Zajištění bezpečnosti provozu stavby při jejím užívání Během provozu je nutno dodržovat Zák. č. 361/2000 Sb. o provozu na pozemních komunikacích v platném znění a Vyhl. č. 30/2001 Sb. kterou se provádějí pravidla provozu na pozemních komunikacích a úprava a řízení v platném znění. 6 Návrh řešení pro užívání stavby osobami s omezenou schopností pohybu a orientace 6.1 Zásady řešení komunikací, ploch a objektů z hlediska užívání a přístupnosti pohybově a zrakově postižených Pro nevidomé a slabozraké je nutno v úsecích, kde chodník není ohraničen zástavbou nebo oplocením, zřídit přirozenou vodící linii nadvýšením sadového obrubníku minimálně o 8 cm nad úroveň chodníku. Přerušení přirozené vodící linie v délce větší než 6,0 m je doplněnou umělou vodící linií šířky 400 mm z betonové reliéfní zámkové dlažby. Pro invalidy (vozíčkáře) budou navrženy bezbariérové přechody přes vozovku (místa k přecházení). Obrubník v místě nájezdu bude osazen 2 cm nad vozovkou, rampy mají sklon maximálně 12.5% (1:8). Minimální průchozí/průjezdná šířka chodníku je 1,0 m od přirozené vodící linie. Pro nevidomé a slabozraké je nutno u všech konců chodníku provést varovné pásy (šířka 400 mm) z reliéfní, barevně výrazné dlažby, pás začíná u přirozené vodící linie. Přesné podélné sklony chodníků budou řešeny v rámci další fáze projektu s ohledem na výškové uspořádání přilehlé komunikace v souladu s vyhláškou 398/2009 Sb. o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb

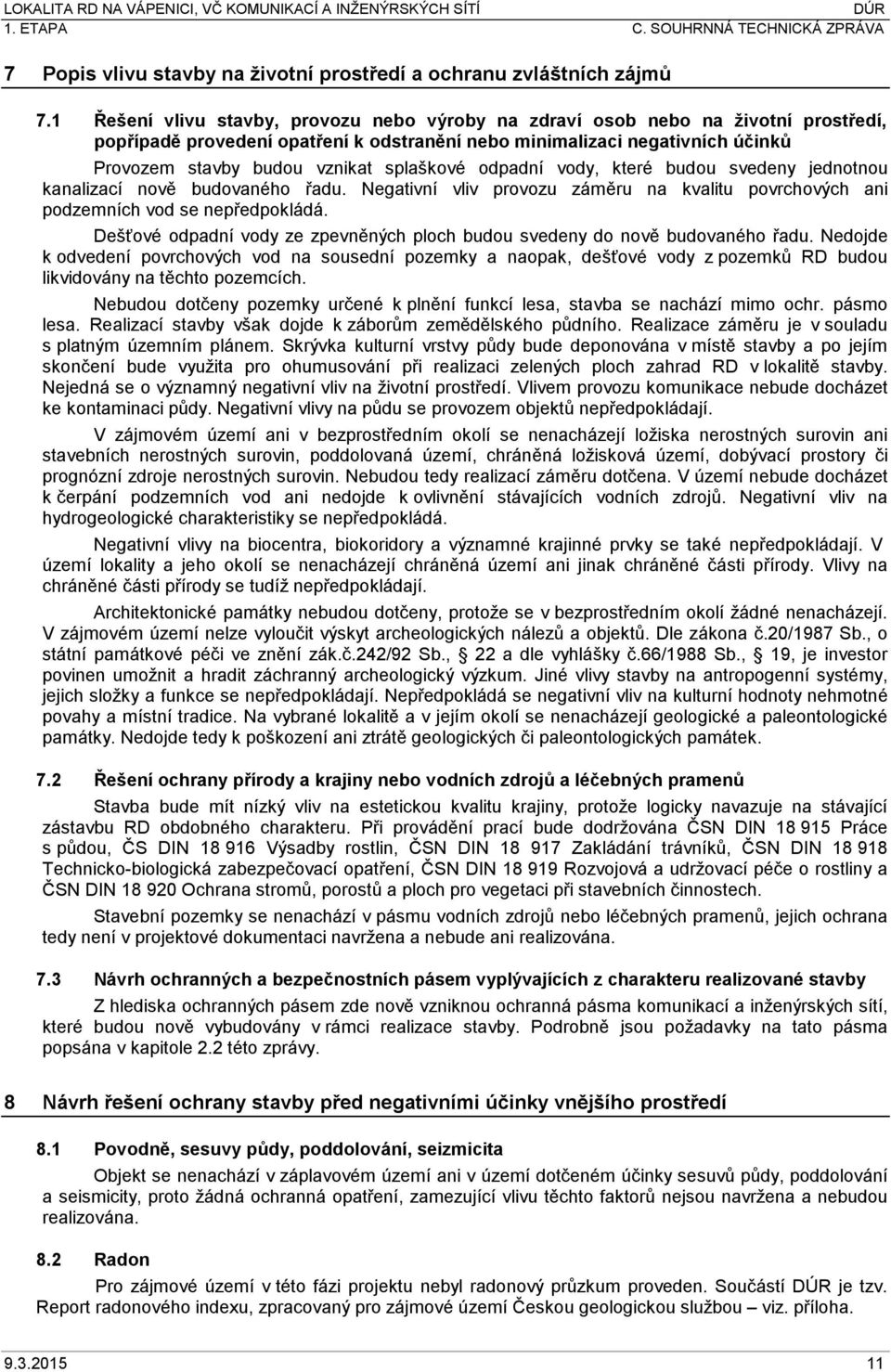

10 7 Popis vlivu stavby na životní prostředí a ochranu zvláštních zájmů 7.1 Řešení vlivu stavby, provozu nebo výroby na zdraví osob nebo na životní prostředí, popřípadě provedení opatření k odstranění nebo minimalizaci negativních účinků Provozem stavby budou vznikat splaškové odpadní vody, které budou svedeny jednotnou kanalizací nově budovaného řadu. Negativní vliv provozu záměru na kvalitu povrchových ani podzemních vod se nepředpokládá. Dešťové odpadní vody ze zpevněných ploch budou svedeny do nově budovaného řadu. Nedojde k odvedení povrchových vod na sousední pozemky a naopak, dešťové vody z pozemků RD budou likvidovány na těchto pozemcích. Nebudou dotčeny pozemky určené k plnění funkcí lesa, stavba se nachází mimo ochr. pásmo lesa. Realizací stavby však dojde k záborům zemědělského půdního. Realizace záměru je v souladu s platným územním plánem. Skrývka kulturní vrstvy půdy bude deponována v místě stavby a po jejím skončení bude využita pro ohumusování při realizaci zelených ploch zahrad RD v lokalitě stavby. Nejedná se o významný negativní vliv na životní prostředí. Vlivem provozu komunikace nebude docházet ke kontaminaci půdy. Negativní vlivy na půdu se provozem objektů nepředpokládají. V zájmovém území ani v bezprostředním okolí se nenacházejí ložiska nerostných surovin ani stavebních nerostných surovin, poddolovaná území, chráněná ložisková území, dobývací prostory či prognózní zdroje nerostných surovin. Nebudou tedy realizací záměru dotčena. V území nebude docházet k čerpání podzemních vod ani nedojde k ovlivnění stávajících vodních zdrojů. Negativní vliv na hydrogeologické charakteristiky se nepředpokládá. Negativní vlivy na biocentra, biokoridory a významné krajinné prvky se také nepředpokládají. V území lokality a jeho okolí se nenacházejí chráněná území ani jinak chráněné části přírody. Vlivy na chráněné části přírody se tudíž nepředpokládají. Architektonické památky nebudou dotčeny, protože se v bezprostředním okolí žádné nenacházejí. V zájmovém území nelze vyloučit výskyt archeologických nálezů a objektů. Dle zákona č.20/1987 Sb., o státní památkové péči ve znění zák.č.242/92 Sb., 22 a dle vyhlášky č.66/1988 Sb., 19, je investor povinen umožnit a hradit záchranný archeologický výzkum. Jiné vlivy stavby na antropogenní systémy, jejich složky a funkce se nepředpokládají. Nepředpokládá se negativní vliv na kulturní hodnoty nehmotné povahy a místní tradice. Na vybrané lokalitě a v jejím okolí se nenacházejí geologické a paleontologické památky. Nedojde tedy k poškození ani ztrátě geologických či paleontologických památek. 7.2 Řešení ochrany přírody a krajiny nebo vodních zdrojů a léčebných pramenů Stavba bude mít nízký vliv na estetickou kvalitu krajiny, protože logicky navazuje na stávající zástavbu RD obdobného charakteru. Při provádění prací bude dodržována ČSN DIN Práce s půdou, ČS DIN Výsadby rostlin, ČSN DIN Zakládání trávníků, ČSN DIN Technicko-biologická zabezpečovací opatření, ČSN DIN Rozvojová a udržovací péče o rostliny a ČSN DIN Ochrana stromů, porostů a ploch pro vegetaci při stavebních činnostech. Stavební pozemky se nenachází v pásmu vodních zdrojů nebo léčebných pramenů, jejich ochrana tedy není v projektové dokumentaci navržena a nebude ani realizována. 7.3 Návrh ochranných a bezpečnostních pásem vyplývajících z charakteru realizované stavby Z hlediska ochranných pásem zde nově vzniknou ochranná pásma komunikací a inženýrských sítí, které budou nově vybudovány v rámci realizace stavby. Podrobně jsou požadavky na tato pásma popsána v kapitole 2.2 této zprávy. 8 Návrh řešení ochrany stavby před negativními účinky vnějšího prostředí 8.1 Povodně, sesuvy půdy, poddolování, seizmicita Objekt se nenachází v záplavovém území ani v území dotčeném účinky sesuvů půdy, poddolování a seismicity, proto žádná ochranná opatření, zamezující vlivu těchto faktorů nejsou navržena a nebudou realizována. 8.2 Radon Pro zájmové území v této fázi projektu nebyl radonový průzkum proveden. Součástí je tzv. Report radonového indexu, zpracovaný pro zájmové území Českou geologickou službou viz. příloha

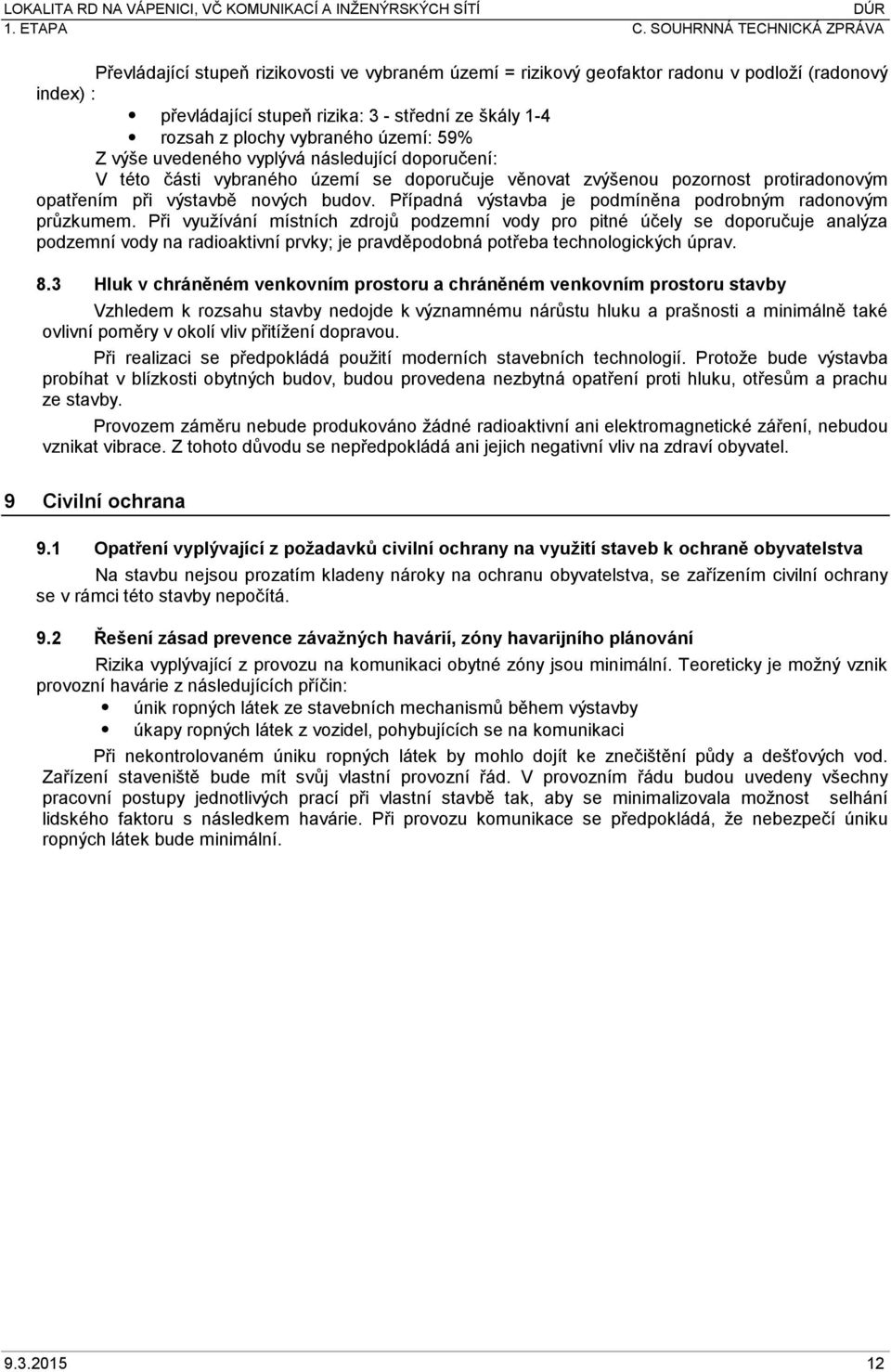

11 Převládající stupeň rizikovosti ve vybraném území = rizikový geofaktor radonu v podloží (radonový index) : převládající stupeň rizika: 3 - střední ze škály 1-4 rozsah z plochy vybraného území: 59% Z výše uvedeného vyplývá následující doporučení: V této části vybraného území se doporučuje věnovat zvýšenou pozornost protiradonovým opatřením při výstavbě nových budov. Případná výstavba je podmíněna podrobným radonovým průzkumem. Při využívání místních zdrojů podzemní vody pro pitné účely se doporučuje analýza podzemní vody na radioaktivní prvky; je pravděpodobná potřeba technologických úprav. 8.3 Hluk v chráněném venkovním prostoru a chráněném venkovním prostoru stavby Vzhledem k rozsahu stavby nedojde k významnému nárůstu hluku a prašnosti a minimálně také ovlivní poměry v okolí vliv přitížení dopravou. Při realizaci se předpokládá použití moderních stavebních technologií. Protože bude výstavba probíhat v blízkosti obytných budov, budou provedena nezbytná opatření proti hluku, otřesům a prachu ze stavby. Provozem záměru nebude produkováno žádné radioaktivní ani elektromagnetické záření, nebudou vznikat vibrace. Z tohoto důvodu se nepředpokládá ani jejich negativní vliv na zdraví obyvatel. 9 Civilní ochrana 9.1 Opatření vyplývající z požadavků civilní ochrany na využití staveb k ochraně obyvatelstva Na stavbu nejsou prozatím kladeny nároky na ochranu obyvatelstva, se zařízením civilní ochrany se v rámci této stavby nepočítá. 9.2 Řešení zásad prevence závažných havárií, zóny havarijního plánování Rizika vyplývající z provozu na komunikaci obytné zóny jsou minimální. Teoreticky je možný vznik provozní havárie z následujících příčin: únik ropných látek ze stavebních mechanismů během výstavby úkapy ropných látek z vozidel, pohybujících se na komunikaci Při nekontrolovaném úniku ropných látek by mohlo dojít ke znečištění půdy a dešťových vod. Zařízení staveniště bude mít svůj vlastní provozní řád. V provozním řádu budou uvedeny všechny pracovní postupy jednotlivých prací při vlastní stavbě tak, aby se minimalizovala možnost selhání lidského faktoru s následkem havárie. Při provozu komunikace se předpokládá, že nebezpečí úniku ropných látek bude minimální

12 10 Mapa lokality Na Vápenici, Zdice silnice III/00524 do Knížkovic ul. Nad Úvozem LOKALITA 1.ETAPY RD
