SOUHRNNÁ TECHNICKÁ ZPRÁVA ČÍSLO

Transkript

1 ZODP. PROJEKTANT: Ing. V. Kubeš MĚŘÍTKO: VYPRACOVAL: Jiří Jůzko DATUM: BŘEZEN 2012 STUPEŇ: POČET A4: 8 NÁZEV AKCE: OPRAVA STŘECHY A KROVUKULTURNÍHO ZAŘÍZENÍ "ČESKÝ DŮM"NOVÉ HRADY, ČESKÁ UL. Č.P. 79 INVESTOR: Město Nové Hrady, nám. Republiky 46, Nové Hrady, OBSAH: ČÍSLO ZAKÁZKY: ČÍSLO PŘÍLOHY: SOUHRNNÁ TECHNICKÁ ZPRÁVA ČÍSLO KOPIE: B

2 Obsah: OPRAVA STŘECHY A KROVU 1) URBANISTICKÉ, ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ ) MECHANICKÁ ODOLNOST A STABILITA ) POŽÁRNÍ BEZPEČNOST ) HYGIENA, OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ ) BEZPEČNOST PŘI UŽÍVÁNÍ ) OCHRANA PROTI HLUKU ) ÚSPORA ENERGIE A OCHRANA TEPLA ) ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE ) OCHRANA STAVBY PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ ) OCHRANA OBYVATELSTVA ) INŽENÝRSKÉ STAVBY (OBJEKTY) ) VÝROBNÍ A NEVÝROBNÍ TECHNOLOGICKÁ ZAŘÍZENÍ STAVEB (POKUD SE VE STAVBĚ VYSKYTUJÍ)... 7 ČESKÝ DŮM_STZ.doc Strana 2

3 1) Urbanistické, architektonické a stavebně technické řešení OPRAVA STŘECHY A KROVU a) Zhodnocení staveniště, u změny dokončené stavby též vyhodnocení současného stavu konstrukcí; stavebně historický průzkum u stavby, která je kulturní památkou, je v památkové rezervaci nebo je v památkové zóně Zhodnocení polohy a stavu staveniště: Budova se nachází v centru města Nové Hrady, v těsné blízkosti náměstí. Budova je ve vlastnictví města Nové Hrady. Údaje o existujících objektech, provozech, rozvodech, zařízeních a zeleni: Jedná se o objekt s jedním pozemním, dvěmi nadzemními podlažími, plně využívaným podkrovím a nevyužívanou půdou ve druhé úrovni podkrovního prostoru. Objekt je víceúčelový kino, společenské prostory, bydlení a ubytování, kanceláře apod. V podkrovních prostorách do kterých zasahuje konstrukce krovu se nachází ubytovací buňky turistické ubytovny, přináležící sociální zařízení a kancelář správce. Dále je zde situován byt a společenská místnost klubovna. Do stávajících rozvodů nebude opravnými pracemi zasahováno. Zeleň nebude navrhovanými pracemi dotčena. Existující ochranná pásma: Žádný způsob ochrany a výskyt ochranných pásem není znám. Navrhované stavební úpravy respektive opravy nemají žádný vliv na případná ochranná pásma ani nevyvolají nutnost vzniku nových ochranných pásem, rovněž tak nemají vliv na rozsah stávajících požárně nebezpečných prostorů v okolí stavby. Nároky na zábor zemědělského a lesního půdního fondu: Stavební úpravy se nijak nedotýkají zájmů na ochranu lesního a půdního fondu. Inundační a chráněná území: Objekt se nachází v památkově chráněné zóně, samotný však není památkově chráněn. b) Urbanistické a architektonické řešení stavby, popřípadě pozemků s ní souvisejících Není navrhovanými pracemi dotčeno. Tvar zastřešení i použité materiály na střeše se nemění. c) Technické řešení s popisem pozemních staveb a inženýrských staveb a řešení vnějších ploch Stávající krytina bude snesena, klempířské prvky na střeše budou odstraněny. Demontováno bude stávající laťování. Po sejmutí krytiny bude provedena detailní prohlídka prvků konstrukce krovu za účasti specialisty na dřevokazný hmyz, houby a plísně. Degradované prvky krovu nebo jejich části budou nahrazeny novými prvky, případně posíleny příložkami či jiným vhodným opatřením. Asanace stávajících napadených prvků krovu, které by bylo možno ponechat bude provedeno dle doporučení specialisty na chemickou ochranu dřeva. Nové dřevěné prvky budou preventivně opatřeny proti dřevokaznému hmyzu, houbám a plísním. Podstřešní prostor bude vyčištěn od napadaného nepořádku, úlomků cihel apod. Konstrukce krovu bude celoplošně opatřena pojistnou hydroizolační kontaktní difúzní fólií (např. DEKTEN MULTI PRO). Nad fólií bude vytvořena provětrávaná vzduchová dutina pomocí kontralatí 50/50mm namontovaných na stávající krokve. Vzduchová dutina bude mít průběžnou nasávací štěrbinou krytou mřížkou u okapu a výdech bude realizován pomocí větracích tašek umístěných u hřebene střechy, případně u nároží. Nové laťování bude provedeno dle technologických předpisů výrobce krytiny z latí 30/50mm. Nová krytina je navržena z keramických pálených tašek s nízkou profilací (BRAMAC GRANÁT 13) v přírodní režné barvě. V druhé řadě pod hřebenem a pod nárožím budou instalovány větrací tašky, hřeben střechy a nároží bude provedeno s větracím pásem. Krytina bude doplněna systémovými doplňky jako jsou prostupové tašky, těsnící ČESKÝ DŮM_STZ.doc Strana 3

4 OPRAVA STŘECHY A KROVU manžety, nástavce pro odvětrání kanalizace včetně napojení flexihadicí na stávající odvětrávací potrubí. V ploše střechy budou instalovány protisněhové háky v množství doporučeném výrobcem krytiny pro danou oblast. V místě stávajících výlezů na střechu budou osazeny nové ze sortimentu fy BRAMAC. Pod výlezem budou osazeny systémové stoupací plošiny. Výlezové poklopy antén mobilních komunikačních sítí budou podrobeny prohlídce a v případě jejich dobrého stavu budou opětně použity. Pracovní plošiny u těchto antén budou zachovány. Prověřen bude stav komínové lávky. Podle stavu bude provedena její renovace, případně bude lávka vyměněna za novou, vyrobenou dle stávající. Přístavek se sedlovou střechou u schodiště na severní straně objektu a navazující pultový vikýř je opatřen hladkou plechovou krytinou na bednění. Tato bude také sejmuta, včetně případné podkladní lepenky. Bude zkontrolován stav bednění a dřevěné konstrukce krovu. Na stávající, případně opravené nebo nové bednění bude aplikována pojistná hydroizolační kontaktní difúzní fólií (např. DEKTEN MULTI PRO). Nad fólií bude vytvořena provětrávaná vzduchová dutina pomocí kontralatí 50/50mm namontovaných na stávající krokve. Vzduchová dutina bude mít průběžnou nasávací štěrbinou krytou mřížkou u okapu a výdech bude realizován pomocí větrací štěrbiny kryté mřížkou vytvořené úpravou oplechování hřebene. Na kontralatě bude aplikováno nové bednění z prken tl. 33mm, podkladní fólie pro hlechovou krytinu s antikondenazční úpravou (vícevrstvá fólie lehkého typu s nakašírovanou strukturovanou rohoží z polypropylénových vláken - DEKTEN METAL PLUS) a nová hladká plechová krytina spojovaná drážkami (falcovaná krytina) z měděného plechu. Veškeré stávající klempířské prvky na střeše budou nahrazeny novými, včetně podokapních žlabů a dešťových svodů až k terénu, kde budou napojeny na stávající dešťovou kanalizaci. Nově bude upraven okap střechy nad mansardou. Stávající nástřešní žlaby nad mansardovými vikýři budou nahrazeny novým nástřešním žlabem avšak po celé délce nad okapem nad mansardou a tento okap bude opatřen oplechováním navazujícím na oplechování střechy vikýřů. Veškeré klempířské prvky budou provedeny z měděného plechu dle ČSN a dle příslušných technologických předpisů. d) Napojení stavby na dopravní a technickou infrastrukturu e) Řešení technické a dopravní infrastruktury včetně řešení dopravy v klidu, dodržení podmínek stanovených pro navrhování staveb na poddolovaném a svážném území f) Vliv stavby na životní prostředí a řešení jeho ochrany g) Řešení bezbariérového užívání navazujících veřejně přístupných ploch a komunikací Navrhované úpravy žádným způsobem neovlivní stávající řešení v oblasti bezbariérového užívání stavby. h) Průzkumy a měření, jejich vyhodnocení a začlenění jejich výsledků do projektové dokumentace Projektant provedl obhlídku přístupné části konstrukce krovu a jeho zaměření. Před zahájením vlastní opravy, nebo v začátcích opravných prací na střeše bude proveden specialistou průzkum za účelem zjištění výskytu dřevokazných hub, brouků a plísní a celkového stavu konstrukce krovu. i) Údaje o podkladech pro vytýčení stavby, geodetický referenční polohový a výškový systém Jedná se o opravy stávajícího objektu. Nedochází k žádné přístavbě nebo nástavbě, kterou by bylo nutno vytyčovat. ČESKÝ DŮM_STZ.doc Strana 4

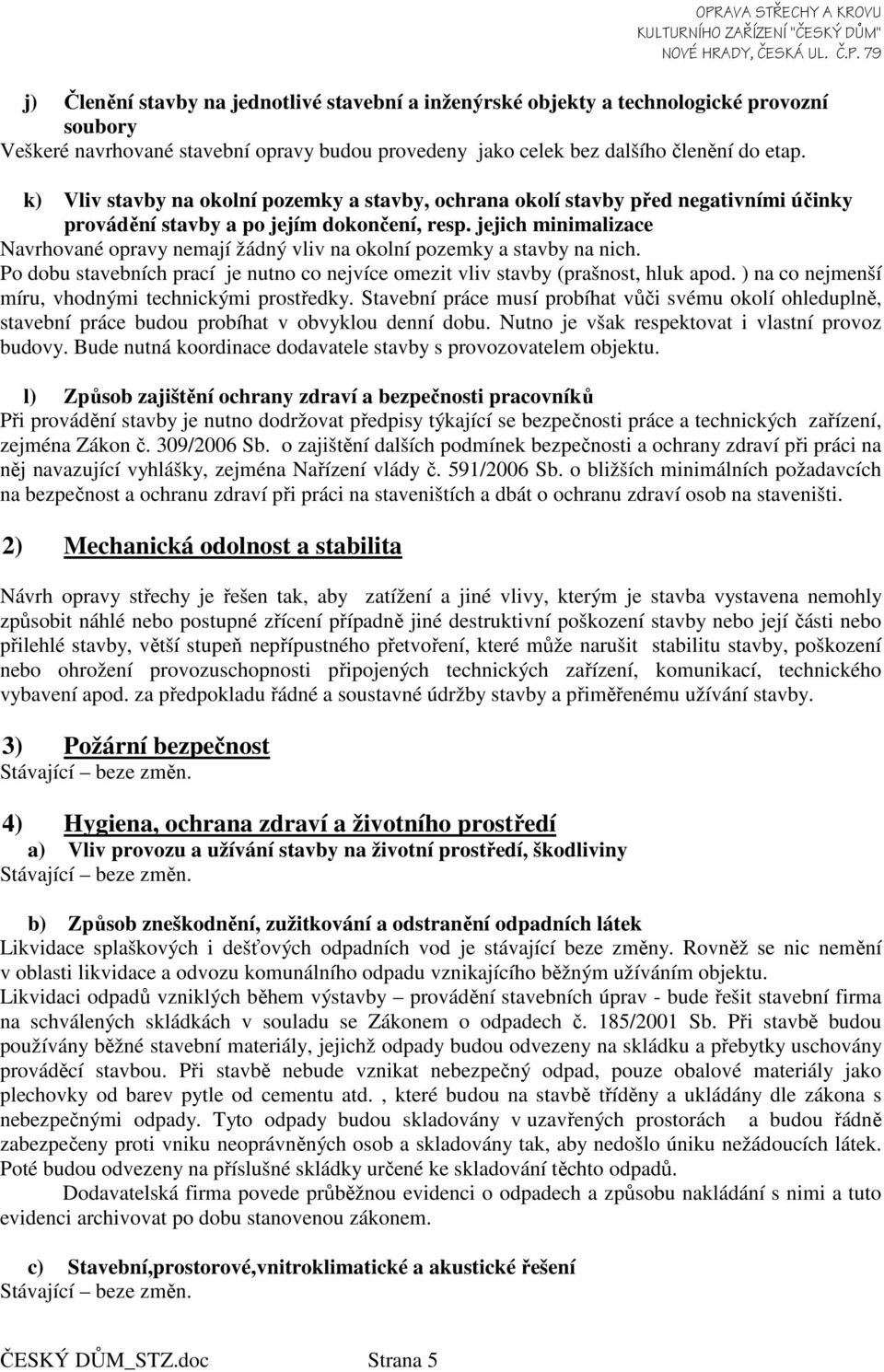

5 OPRAVA STŘECHY A KROVU j) Členění stavby na jednotlivé stavební a inženýrské objekty a technologické provozní soubory Veškeré navrhované stavební opravy budou provedeny jako celek bez dalšího členění do etap. k) Vliv stavby na okolní pozemky a stavby, ochrana okolí stavby před negativními účinky provádění stavby a po jejím dokončení, resp. jejich minimalizace Navrhované opravy nemají žádný vliv na okolní pozemky a stavby na nich. Po dobu stavebních prací je nutno co nejvíce omezit vliv stavby (prašnost, hluk apod. ) na co nejmenší míru, vhodnými technickými prostředky. Stavební práce musí probíhat vůči svému okolí ohleduplně, stavební práce budou probíhat v obvyklou denní dobu. Nutno je však respektovat i vlastní provoz budovy. Bude nutná koordinace dodavatele stavby s provozovatelem objektu. l) Způsob zajištění ochrany zdraví a bezpečnosti pracovníků Při provádění stavby je nutno dodržovat předpisy týkající se bezpečnosti práce a technických zařízení, zejména Zákon č. 309/2006 Sb. o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci na něj navazující vyhlášky, zejména Nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích a dbát o ochranu zdraví osob na staveništi. 2) Mechanická odolnost a stabilita Návrh opravy střechy je řešen tak, aby zatížení a jiné vlivy, kterým je stavba vystavena nemohly způsobit náhlé nebo postupné zřícení případně jiné destruktivní poškození stavby nebo její části nebo přilehlé stavby, větší stupeň nepřípustného přetvoření, které může narušit stabilitu stavby, poškození nebo ohrožení provozuschopnosti připojených technických zařízení, komunikací, technického vybavení apod. za předpokladu řádné a soustavné údržby stavby a přiměřenému užívání stavby. 3) Požární bezpečnost 4) Hygiena, ochrana zdraví a životního prostředí a) Vliv provozu a užívání stavby na životní prostředí, škodliviny b) Způsob zneškodnění, zužitkování a odstranění odpadních látek Likvidace splaškových i dešťových odpadních vod je stávající beze změny. Rovněž se nic nemění v oblasti likvidace a odvozu komunálního odpadu vznikajícího běžným užíváním objektu. Likvidaci odpadů vzniklých během výstavby provádění stavebních úprav - bude řešit stavební firma na schválených skládkách v souladu se Zákonem o odpadech č. 185/2001 Sb. Při stavbě budou používány běžné stavební materiály, jejichž odpady budou odvezeny na skládku a přebytky uschovány prováděcí stavbou. Při stavbě nebude vznikat nebezpečný odpad, pouze obalové materiály jako plechovky od barev pytle od cementu atd., které budou na stavbě tříděny a ukládány dle zákona s nebezpečnými odpady. Tyto odpady budou skladovány v uzavřených prostorách a budou řádně zabezpečeny proti vniku neoprávněných osob a skladovány tak, aby nedošlo úniku nežádoucích látek. Poté budou odvezeny na příslušné skládky určené ke skladování těchto odpadů. Dodavatelská firma povede průběžnou evidenci o odpadech a způsobu nakládání s nimi a tuto evidenci archivovat po dobu stanovenou zákonem. c) Stavební,prostorové,vnitroklimatické a akustické řešení ČESKÝ DŮM_STZ.doc Strana 5

6 OPRAVA STŘECHY A KROVU d) Ochrana proti hluku z výrobního zařízení Žádné výrobní zařízení se v objektu nevyskytuje. e) Denní osvětlení a oslunění,umělé osvětlení f) Zařízení pro úklid 5) Bezpečnost při užívání Provedení opravy nemá vliv na řešení bezpečnosti při užívání stavby. 6) Ochrana proti hluku Provedení opravy nemá vliv na řešení ochrany proti hluku. 7) Úspora energie a ochrana tepla 8) Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace 9) Ochrana stavby před škodlivými vlivy vnějšího prostředí Případné nové prvky krovu budou preventivně opatřeny proti působení dřevokazného hmyzu, hub a plísní. Případné ocelové prvky budou opatřeny antikorozním nátěrem nebo zinkováním. 10) Ochrana obyvatelstva Navržená oprava nemá vliv na řešení ochrany obyvatelstva. 11) Inženýrské stavby (objekty) a) Odvodnění území včetně zneškodňování odpadních vod, b) Zásobování vodou. c) Zásobování energiemi, vytápění Silnoproudá elektroinstalace. Ústřední topení Zásobování plynem d) Řešení dopravy, ČESKÝ DŮM_STZ.doc Strana 6

7 OPRAVA STŘECHY A KROVU e) Povrchové úpravy okolí stavby, včetně vegetačních úprav, f) Elektronické komunikace. 12) Výrobní a nevýrobní technologická zařízení staveb (pokud se ve stavbě vyskytují) Při stavbě budou dodržena ustanovení stavebního zákona č. 183/2006 Sb. ve znění pozdějších předpisů, vyhlášky č. 526/2006 Sb. kterou se provádějí některá ustanovení stavebního zákona ve věcech stavebního řádu, vyhlášky č. 268/2009 Sb. o technických požadavcích na stavby, vyhlášky č. 398/2009 Vyhláška o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb a příslušné technické normy. Zejména: ČSN Obytné budovy ČSN Administrativní budovy a prostory ČSN Výrobní průmyslové budovy ČSN Modulová koordinace rozměrů ve výstavbě. Základní ustanovení ČSN Geometrická přesnost ve výstavbě. Základní ustanovení ČSN Prostorové uspořádání sítí technického vybavení ČSN Šatny, umývárny a záchody ČSN Kontrola zhutnění zemin a sypanin ČSN Ochrana staveb proti radonu z podloží ČSN P Hydroizolace staveb - Základní ustanovení ČSN P Hydroizolace staveb - Povlakové hydroizolace - Základní ustanovení ČSN Schodiště a šikmé rampy - Základní požadavky ČSN Podlahy - Společná ustanovení ČSN Obklady keramické a skleněné ČSN Ocelové žebříky ČSN Ochranná zábradlí ČSN Dřevěná okna ČSN Kovová okna ČSN Ocelové světlíky ČSN Dřevěné dveře ČSN Kovové dveře otevíravé ČSN Navrhování střech - Základní ustanovení ČSN EN 1443 Komíny - Všeobecné požadavky ČSN Komíny a kouřovody - Navrhování, provádění a připojování spotřebičů paliv ČSN EN 1457 Komíny - Pálené/Keramické komínové vložky - Požadavky a zkušební metody ČSN Navrhování klempířských konstrukcí ČSN Provádění vnějších tepelně izolačních kompozitních systémů (ETICS) ČSN EN Eurokód 6: Navrhování zděných konstrukcí - Část 2: Volba materiálů, konstruování a provádění zdiva ČSN Provádění a kontrola montovaných betonových konstrukcí ČESKÝ DŮM_STZ.doc Strana 7

8 ČSN EN Provádění betonových konstrukcí ČSN Provádění ocelových konstrukcí ČSN Dřevěné stavební konstrukce. Provádění ČSN Tesařské spoje dřevěných konstrukcí. Terminologie třídění ČSN Stavební práce. Sklenářské práce stavební. Základní ustanovení ČSN Stavební práce. Truhlářské práce stavební. Základní ustanovení ČSN Lešení - Společná ustanovení ČSN Pojízdná a volně stojící lešení ČSN Ochranné a záchytné konstrukce ČSN Vnitřní vodovody ČSN Navrhování vodovodního potrubí ČSN Vodovodní přípojky ČSN Stokové sítě a kanalizační přípojky ČSN Vnitřní kanalizace ČSN Elektrické přípojky ČSN El. předpisy, vnitřní el. rozvody ČSN Tepelná ochrana budov - Část 2: Požadavky A dále pak na ně navazující normy. OPRAVA STŘECHY A KROVU Při provádění stavby je nutno dodržovat předpisy týkající se bezpečnosti práce a technických zařízení, zejména Zákon č. 309/2006 Sb. o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci na něj navazující vyhlášky, zejména Nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích a dbát o ochranu zdraví osob na staveništi. Vypracoval: Jiří Jůzko V Českých Budějovicích 2. dubna 2012 ČESKÝ DŮM_STZ.doc Strana 8
