RLC metr. Původní konstrukce: Oleg Ginc (Ru), Pavel Bojkov (Bul) Úpravy + layout: Robert Kučera - OK2UWQ

Transkript

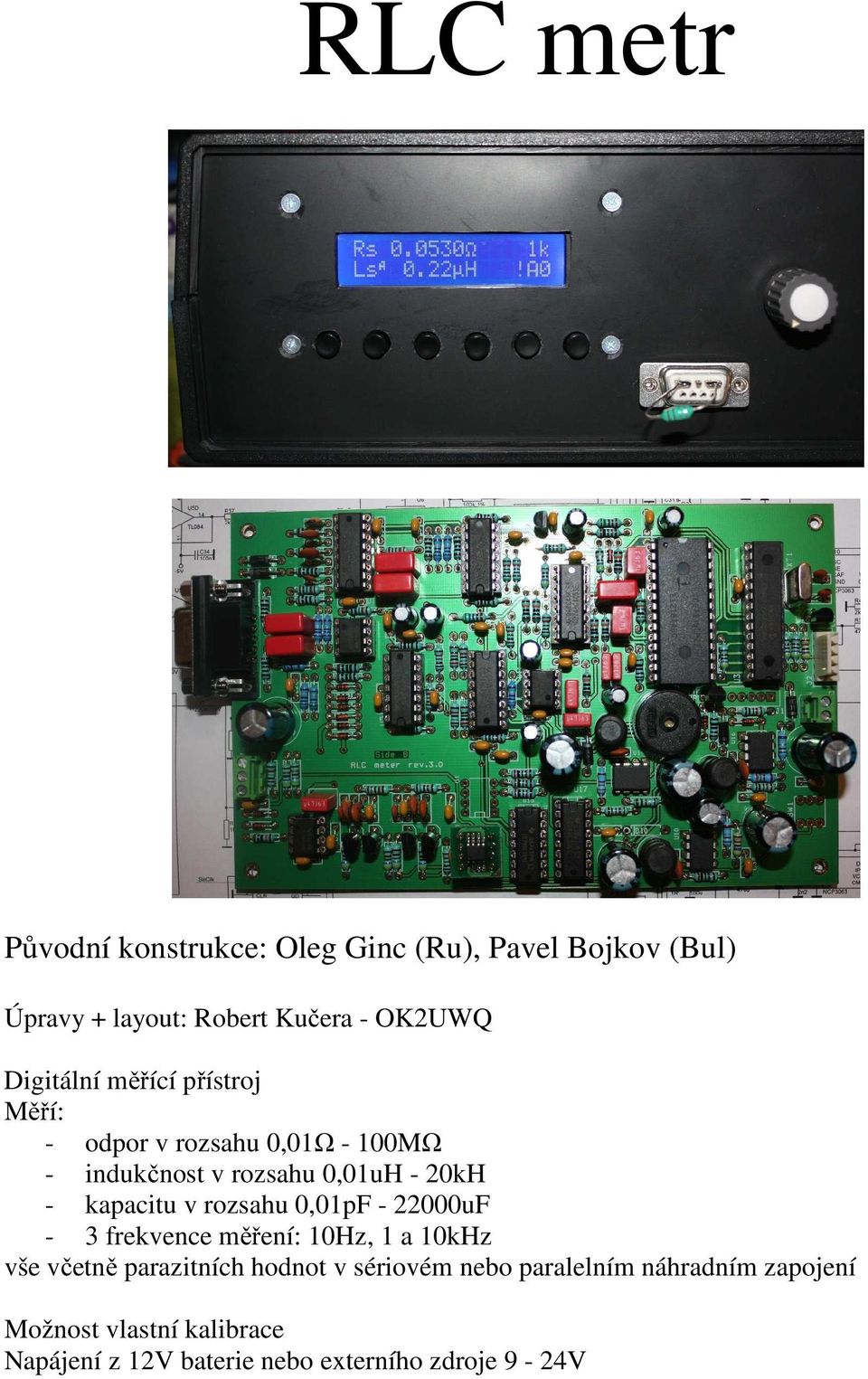

1 RLC metr Původní konstrukce: Oleg Ginc (Ru), Pavel Bojkov (Bul) Úpravy + layout: Robert Kučera - OK2UWQ Digitální měřící přístroj Měří: - odpor v rozsahu 0,01Ω - 100MΩ - indukčnost v rozsahu 0,01uH - 20kH - kapacitu v rozsahu 0,01pF uF - 3 frekvence měření: 10Hz, 1 a 10kHz vše včetně parazitních hodnot v sériovém nebo paralelním náhradním zapojení Možnost vlastní kalibrace Napájení z 12V baterie nebo externího zdroje 9-24V

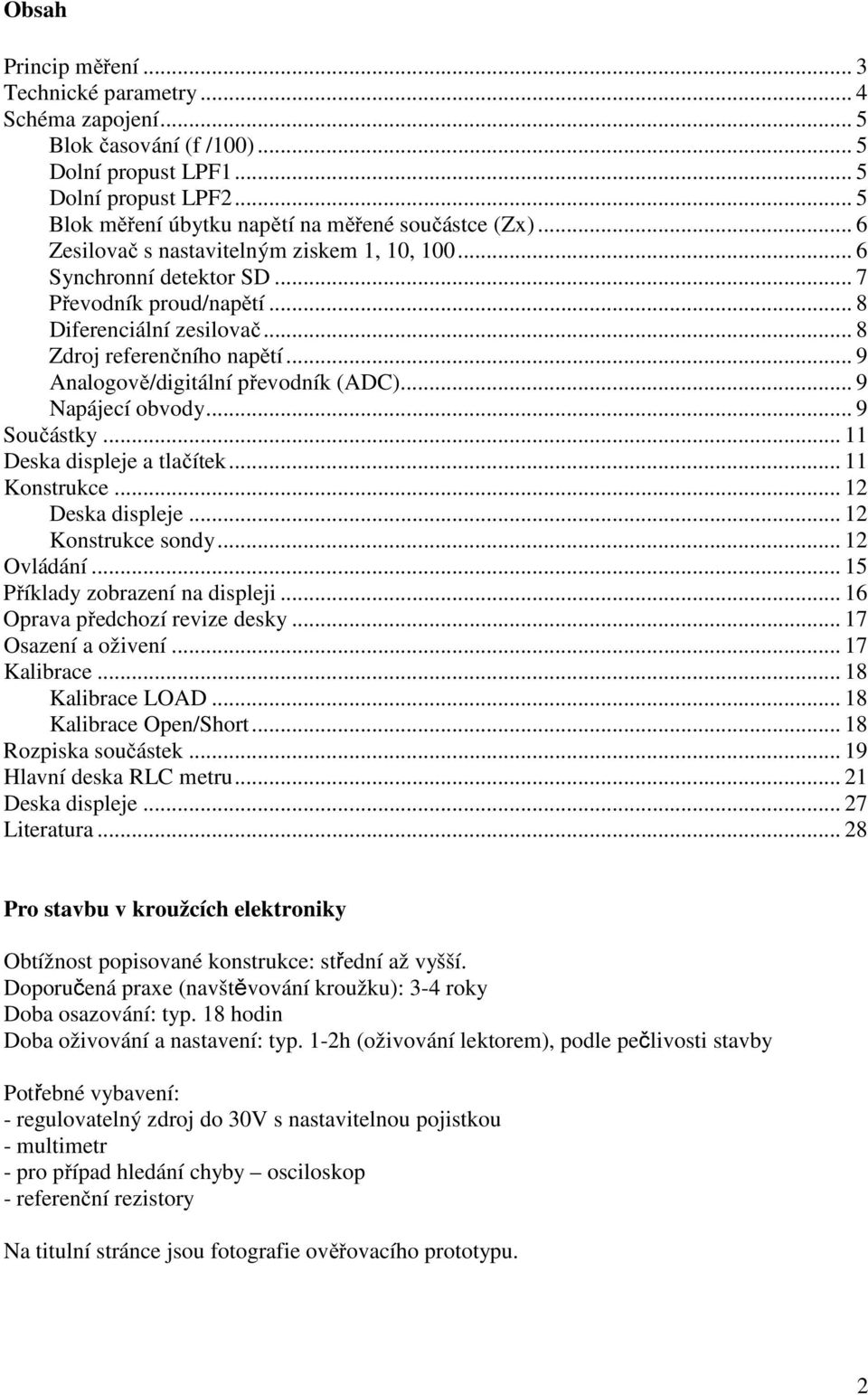

2 Obsah Princip měření... 3 Technické parametry... 4 Schéma zapojení... 5 Blok časování (f /100)... 5 Dolní propust LPF Dolní propust LPF Blok měření úbytku napětí na měřené součástce (Zx)... 6 Zesilovač s nastavitelným ziskem 1, 10, Synchronní detektor SD... 7 Převodník proud/napětí... 8 Diferenciální zesilovač... 8 Zdroj referenčního napětí... 9 Analogově/digitální převodník (ADC)... 9 Napájecí obvody... 9 Součástky Deska displeje a tlačítek Konstrukce Deska displeje Konstrukce sondy Ovládání Příklady zobrazení na displeji Oprava předchozí revize desky Osazení a oživení Kalibrace Kalibrace LOAD Kalibrace Open/Short Rozpiska součástek Hlavní deska RLC metru Deska displeje Literatura Pro stavbu v kroužcích elektroniky Obtížnost popisované konstrukce: střední až vyšší. Doporučená praxe (navštěvování kroužku): 3-4 roky Doba osazování: typ. 18 hodin Doba oživování a nastavení: typ. 1-2h (oživování lektorem), podle pečlivosti stavby Potřebné vybavení: - regulovatelný zdroj do 30V s nastavitelnou pojistkou - multimetr - pro případ hledání chyby osciloskop - referenční rezistory Na titulní stránce jsou fotografie ověřovacího prototypu. 2

3 Princip měření Základem je volt-ampérová metoda měření, tj. měří se úbytek napětí na měřené součástce a protékající proud přes ni. Zx se poté vypočítá jako Zx = U/I. Samozřejmě, že napětí i proud je třeba měřit komplexně tj. reálnou (Re) i imaginární (Im) složku. Využívá se jevu, kdy na ideálním rezistoru nedochází k posunu fáze, na ideální cívce je π/2 (pí/2 tj. 90 ) a na ideálním kondenzátoru je - π/2. Jak názorně vyplývá z obrázku, každá běžná součástka není ideální, rezistor má např. vlastní sériovou parazitní indukčnost, kondenzátor a cívka zase sériový odpor. U kondenzátorů tento sériový odpor znehodnocuje filtrační schopnost, proto speciální filtrační kondenzátory jsou označovány jako Low ESR tj. s nízkým sériovým odporem. Sériový odpor cívky ovlivňuje materiál a jeho vlastní odpor. K měření složek Re a Im slouží synchronní detektor (SD), jehož funkce je synchronizována s měřícím signálem a to ve fázi 0 nebo 90, čímž se pak získají složky Re a Im měřeného napětí a proudu. Z tohoto důvodu je zapotřebí pro změření jedné hodnoty Zx čtyř měření, dvě pro napětí a dvě pro proud. K digitalizaci signálu SD se používá ADC (analogově-číslicový převodník) s dvojitou integrací. Tento typ ADC byl vybrán z důvodu jeho nízké citlivosti k rušení a také z důvodu, že integrátor v ADC působí také jako další filtr signálu SD. Měřící signál je získáván za kaskádou bloků filtrů LPF1 (filtr na principu spínaných kapacit) a LPF2 (dvojitý RC filtr), který filtruje zbytky signálu f*100. Přístroj pro měření proudu využívá měření úbytku napětí na známém odporu a obsahuje pro měření proudu aktivní převodník I/U s operačním zesilovačem. Mikrokontrolér up pak řídí volbu rozsahu odporu a zesílení (viz. tabulka níže) tak, aby zajistil maximální rozlišovací schopnost převodníku ADC. 3

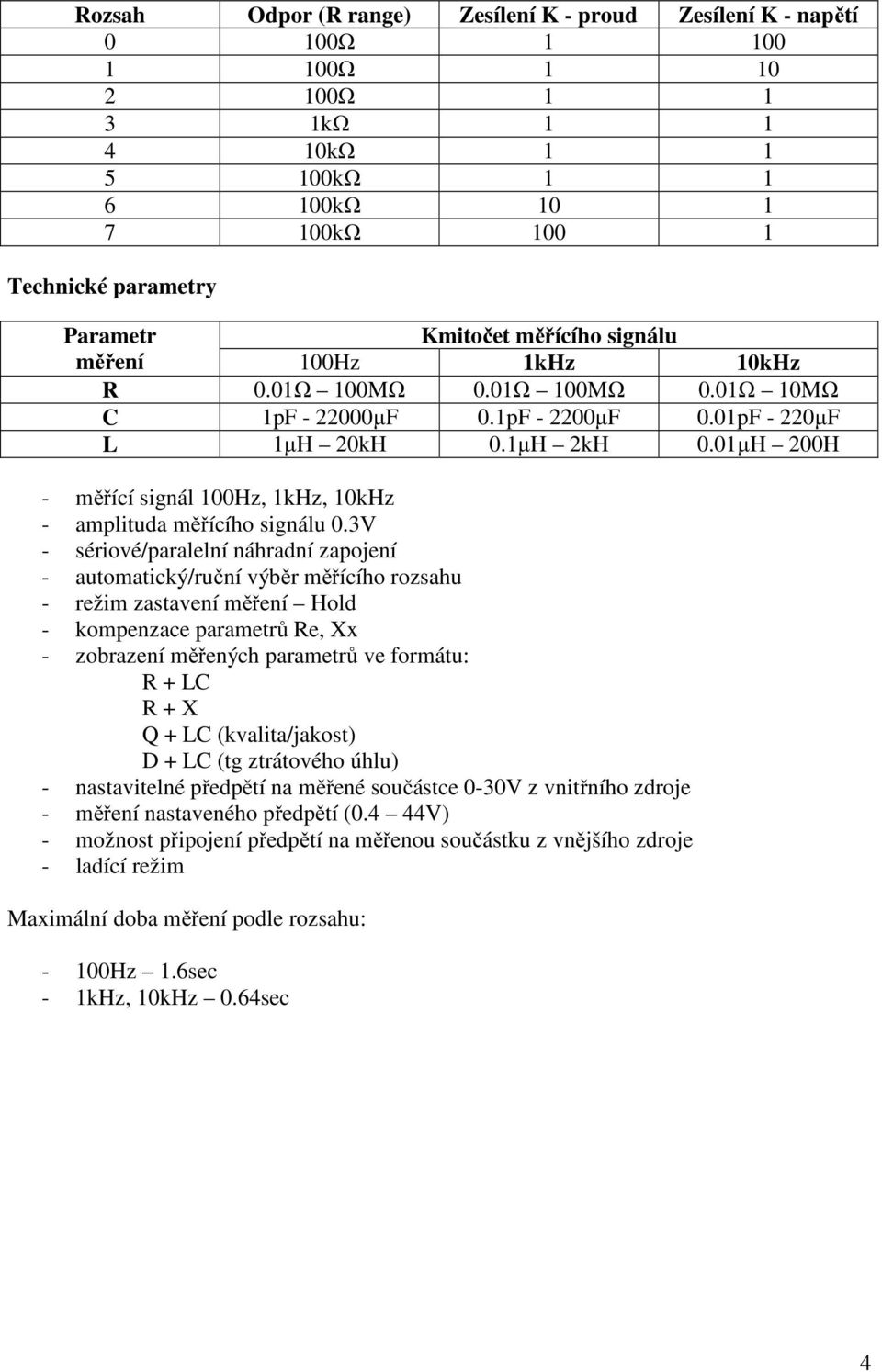

4 Rozsah Odpor (R range) Zesílení K - proud Zesílení K - napětí 0 100Ω Ω Ω kΩ kΩ kΩ kΩ kΩ Technické parametry Parametr Kmitočet měřícího signálu měření 100Hz 1kHz 10kHz R 0.01Ω 100MΩ 0.01Ω 100MΩ 0.01Ω 10MΩ C 1pF µF 0.1pF µF 0.01pF - 220µF L 1µH 20kH 0.1µH 2kH 0.01µH 200H - měřící signál 100Hz, 1kHz, 10kHz - amplituda měřícího signálu 0.3V - sériové/paralelní náhradní zapojení - automatický/ruční výběr měřícího rozsahu - režim zastavení měření Hold - kompenzace parametrů Re, Xx - zobrazení měřených parametrů ve formátu: R + LC R + X Q + LC (kvalita/jakost) D + LC (tg ztrátového úhlu) - nastavitelné předpětí na měřené součástce 0-30V z vnitřního zdroje - měření nastaveného předpětí (0.4 44V) - možnost připojení předpětí na měřenou součástku z vnějšího zdroje - ladící režim Maximální doba měření podle rozsahu: - 100Hz 1.6sec - 1kHz, 10kHz 0.64sec 4

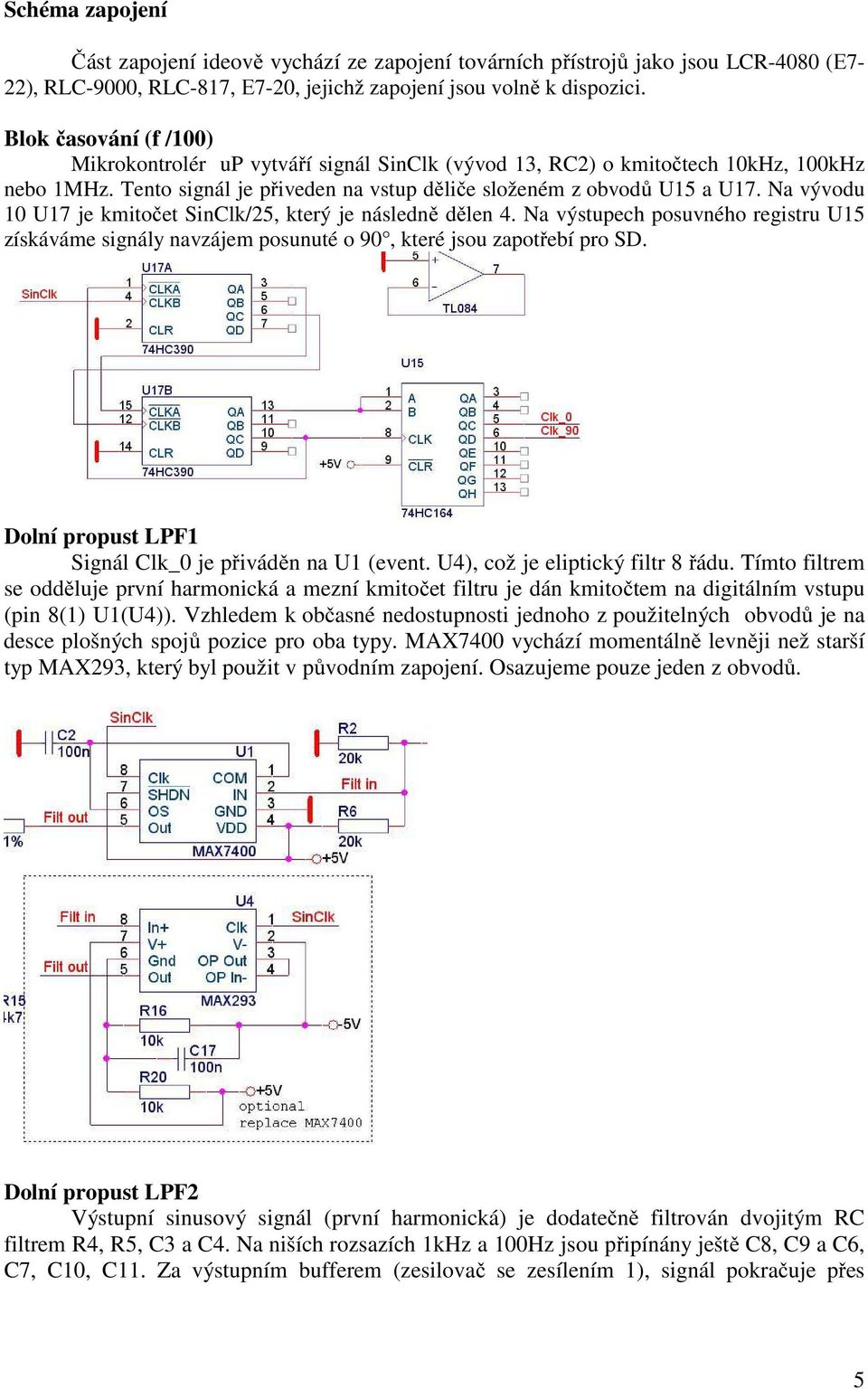

5 Schéma zapojení Část zapojení ideově vychází ze zapojení továrních přístrojů jako jsou LCR-4080 (Е7-22), RLC-9000, RLC-817, Е7-20, jejichž zapojení jsou volně k dispozici. Blok časování (f /100) Mikrokontrolér up vytváří signál SinClk (vývod 13, RC2) o kmitočtech 10kHz, 100kHz nebo 1MHz. Tento signál je přiveden na vstup děliče složeném z obvodů U15 a U17. Na vývodu 10 U17 je kmitočet SinClk/25, který je následně dělen 4. Na výstupech posuvného registru U15 získáváme signály navzájem posunuté o 90, které jsou zapotřebí pro SD. Dolní propust LPF1 Signál Clk_0 je přiváděn na U1 (event. U4), což je eliptický filtr 8 řádu. Tímto filtrem se odděluje první harmonická a mezní kmitočet filtru je dán kmitočtem na digitálním vstupu (pin 8(1) U1(U4)). Vzhledem k občasné nedostupnosti jednoho z použitelných obvodů je na desce plošných spojů pozice pro oba typy. MAX7400 vychází momentálně levněji než starší typ MAX293, který byl použit v původním zapojení. Osazujeme pouze jeden z obvodů. Dolní propust LPF2 Výstupní sinusový signál (první harmonická) je dodatečně filtrován dvojitým RC filtrem R4, R5, C3 a C4. Na niších rozsazích 1kHz a 100Hz jsou připínány ještě C8, C9 a C6, C7, C10, C11. Za výstupním bufferem (zesilovač se zesílením 1), signál pokračuje přes 5

6 omezovací rezistory R7, R8 a oddělovací kondenzátor na měřenou součástku Zx. Amplituda signálu naprázdno je asi 0.3V. Blok měření úbytku napětí na měřené součástce (Zx) Úbytek napětí na Zx je snímán pomocí C32, C39 a pokračuje na vstup přístrojového zesilovače složeného z U5A, U5C, U5D. Zesilovací činitel tohoto zesilovače je dán tímto poměrem R39/R37=R49/R46=10k/2k=5. Zesilovač s nastavitelným ziskem 1, 10, 100 Přes analogový přepínač (pin 12 U13) je signál přiveden na zesilovač s proměnným zesílením. Požadovaný zisk zesilovače (1, 10, 100) je přepínán pomocí signálů Mul10 a Mul100. 6

7 Synchronní detektor SD Signál poté pokračuje na synchronní detektor U6. Přepínání signálů Clk_0 a Clk_90 je řízeno signálem ClkSel, zvolený signál pak klíčuje měřený signál v protifázi (Y0, Z1), který je poté integrován na výstupu pomocí R29, R34, C33 a R41, R42, C35. Výstup z integrátorů jde na diferenciální vstup ADC. 7

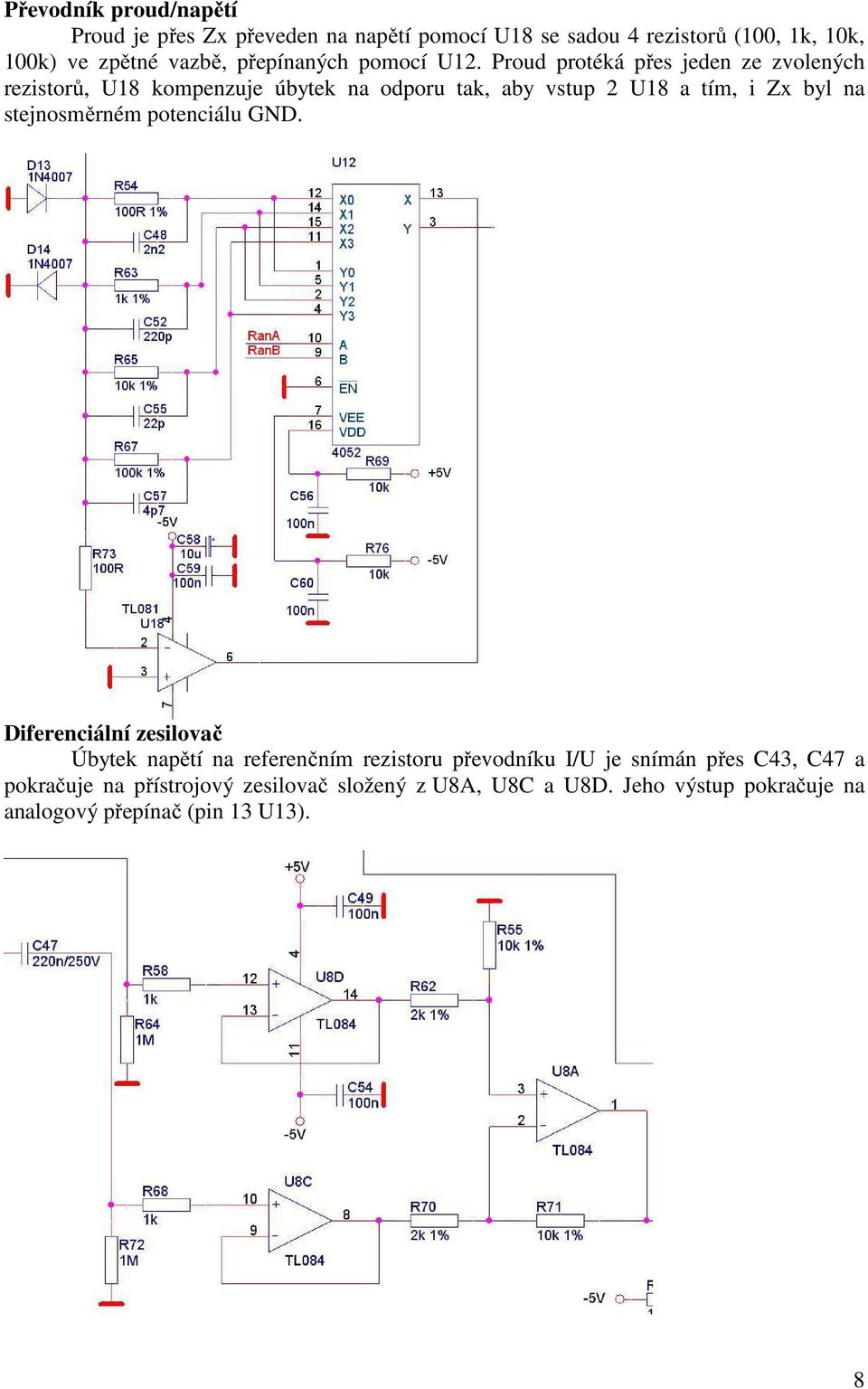

8 Převodník proud/napětí Proud je přes Zx převeden na napětí pomocí U18 se sadou 4 rezistorů (100, 1k, 10k, 100k) ve zpětné vazbě, přepínaných pomocí U12. Proud protéká přes jeden ze zvolených rezistorů, U18 kompenzuje úbytek na odporu tak, aby vstup 2 U18 a tím, i Zx byl na stejnosměrném potenciálu GND. Diferenciální zesilovač Úbytek napětí na referenčním rezistoru převodníku I/U je snímán přes C43, C47 a pokračuje na přístrojový zesilovač složený z U8A, U8C a U8D. Jeho výstup pokračuje na analogový přepínač (pin 13 U13). 8

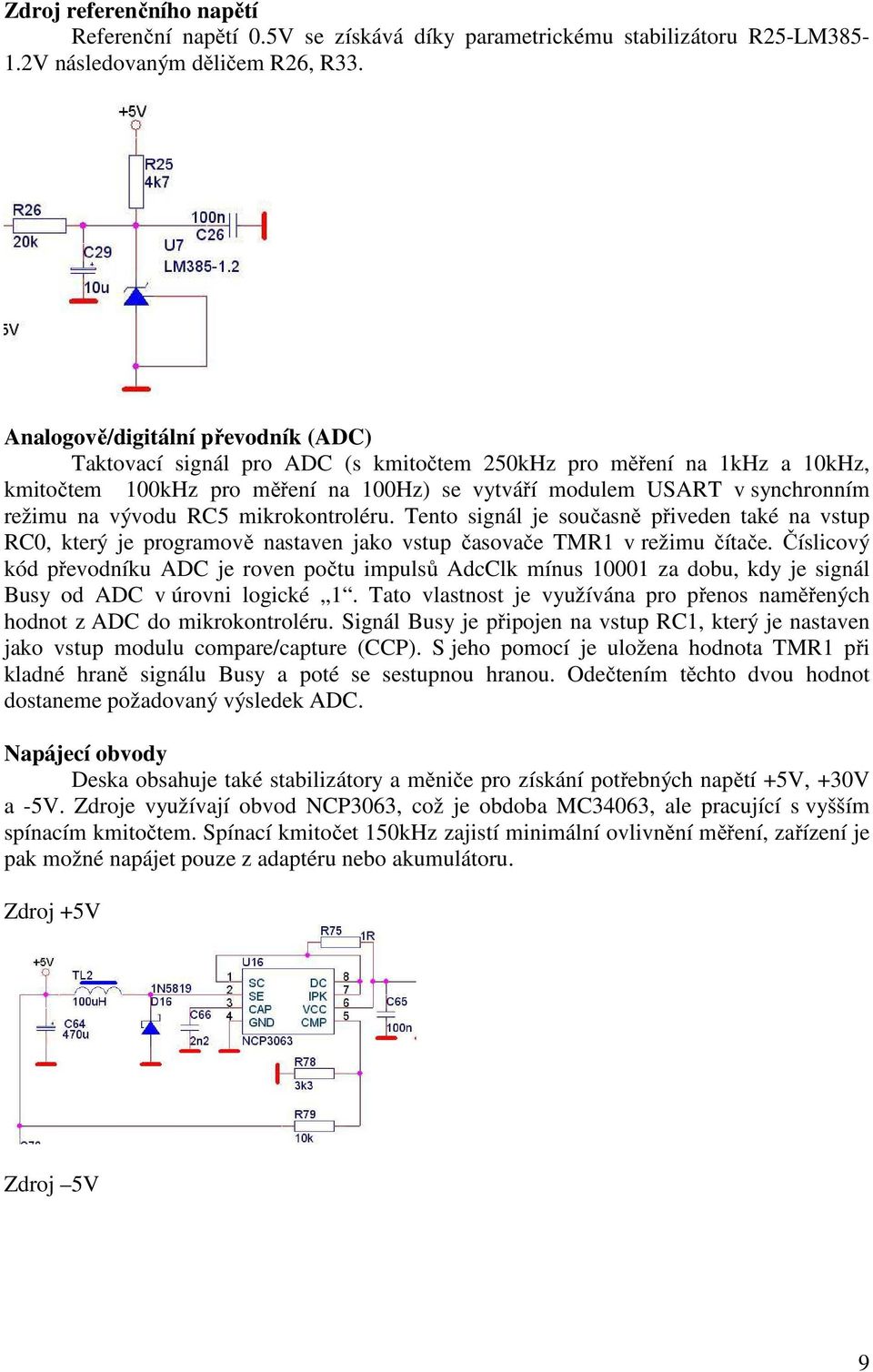

9 Zdroj referenčního napětí Referenční napětí 0.5V se získává díky parametrickému stabilizátoru R25-LM V následovaným děličem R26, R33. Analogově/digitální převodník (ADC) Taktovací signál pro ADC (s kmitočtem 250kHz pro měření na 1kHz a 10kHz, kmitočtem 100kHz pro měření na 100Hz) se vytváří modulem USART v synchronním režimu na vývodu RC5 mikrokontroléru. Tento signál je současně přiveden také na vstup RC0, který je programově nastaven jako vstup časovače TMR1 v režimu čítače. Číslicový kód převodníku ADC je roven počtu impulsů AdcClk mínus za dobu, kdy je signál Busy od ADC v úrovni logické 1. Tato vlastnost je využívána pro přenos naměřených hodnot z ADC do mikrokontroléru. Signál Busy je připojen na vstup RC1, který je nastaven jako vstup modulu compare/capture (CCP). S jeho pomocí je uložena hodnota TMR1 při kladné hraně signálu Busy a poté se sestupnou hranou. Odečtením těchto dvou hodnot dostaneme požadovaný výsledek ADC. Napájecí obvody Deska obsahuje také stabilizátory a měniče pro získání potřebných napětí +5V, +30V a -5V. Zdroje využívají obvod NCP3063, což je obdoba MC34063, ale pracující s vyšším spínacím kmitočtem. Spínací kmitočet 150kHz zajistí minimální ovlivnění měření, zařízení je pak možné napájet pouze z adaptéru nebo akumulátoru. Zdroj +5V Zdroj 5V 9

10 Zdroj napětí +30V pro bias připojený jen při zapnuté funkci Bias. 10

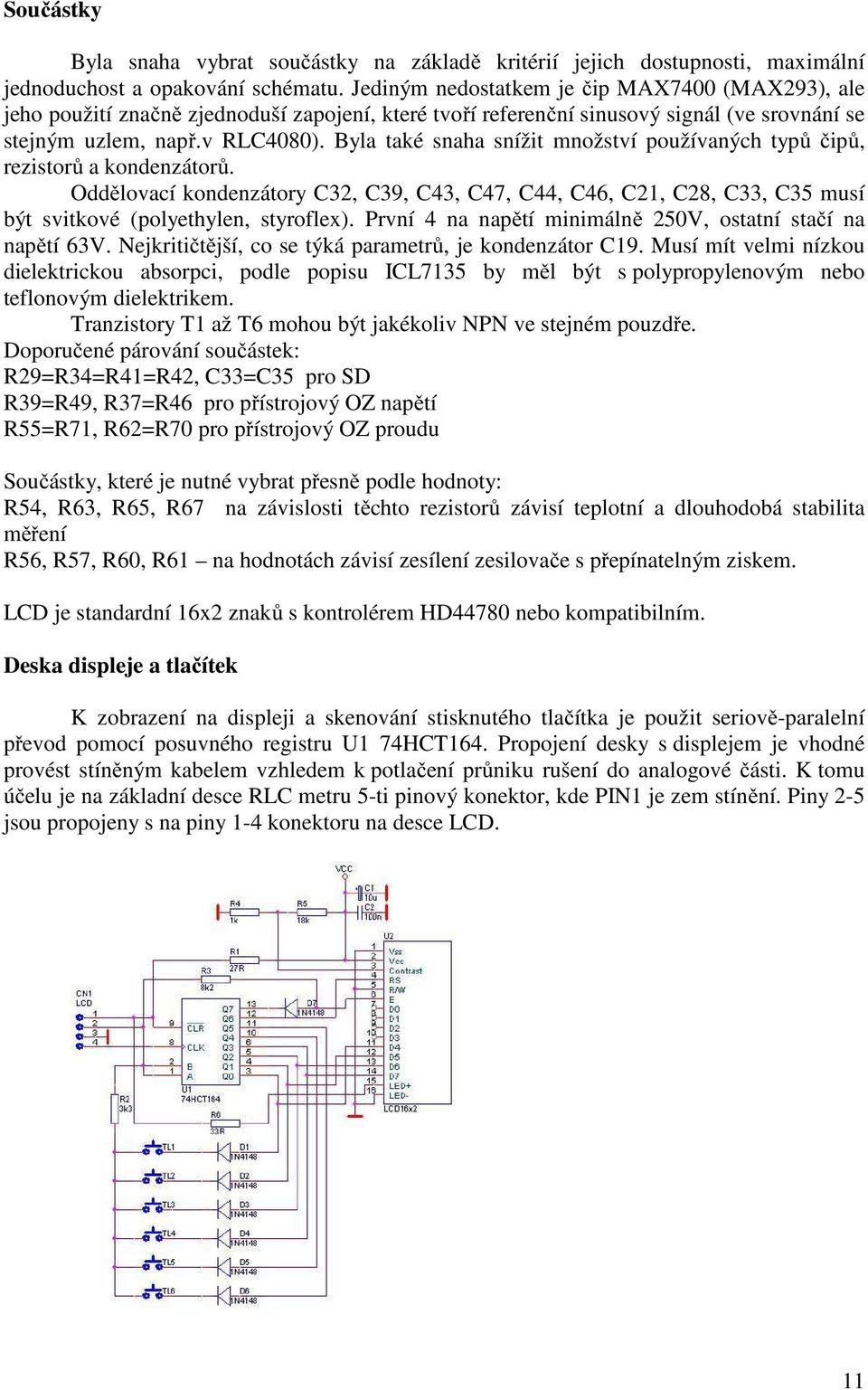

11 Součástky Byla snaha vybrat součástky na základě kritérií jejich dostupnosti, maximální jednoduchost a opakování schématu. Jediným nedostatkem je čip MAX7400 (MAX293), ale jeho použití značně zjednoduší zapojení, které tvoří referenční sinusový signál (ve srovnání se stejným uzlem, např.v RLC4080). Byla také snaha snížit množství používaných typů čipů, rezistorů a kondenzátorů. Oddělovací kondenzátory C32, C39, C43, C47, C44, C46, C21, C28, C33, C35 musí být svitkové (polyethylen, styroflex). První 4 na napětí minimálně 250V, ostatní stačí na napětí 63V. Nejkritičtější, co se týká parametrů, je kondenzátor C19. Musí mít velmi nízkou dielektrickou absorpci, podle popisu ICL7135 by měl být s polypropylenovým nebo teflonovým dielektrikem. Tranzistory T1 až T6 mohou být jakékoliv NPN ve stejném pouzdře. Doporučené párování součástek: R29=R34=R41=R42, C33=C35 pro SD R39=R49, R37=R46 pro přístrojový OZ napětí R55=R71, R62=R70 pro přístrojový OZ proudu Součástky, které je nutné vybrat přesně podle hodnoty: R54, R63, R65, R67 na závislosti těchto rezistorů závisí teplotní a dlouhodobá stabilita měření R56, R57, R60, R61 na hodnotách závisí zesílení zesilovače s přepínatelným ziskem. LCD je standardní 16x2 znaků s kontrolérem HD44780 nebo kompatibilním. Deska displeje a tlačítek K zobrazení na displeji a skenování stisknutého tlačítka je použit seriově-paralelní převod pomocí posuvného registru U1 74HCT164. Propojení desky s displejem je vhodné provést stíněným kabelem vzhledem k potlačení průniku rušení do analogové části. K tomu účelu je na základní desce RLC metru 5-ti pinový konektor, kde PIN1 je zem stínění. Piny 2-5 jsou propojeny s na piny 1-4 konektoru na desce LCD. 11

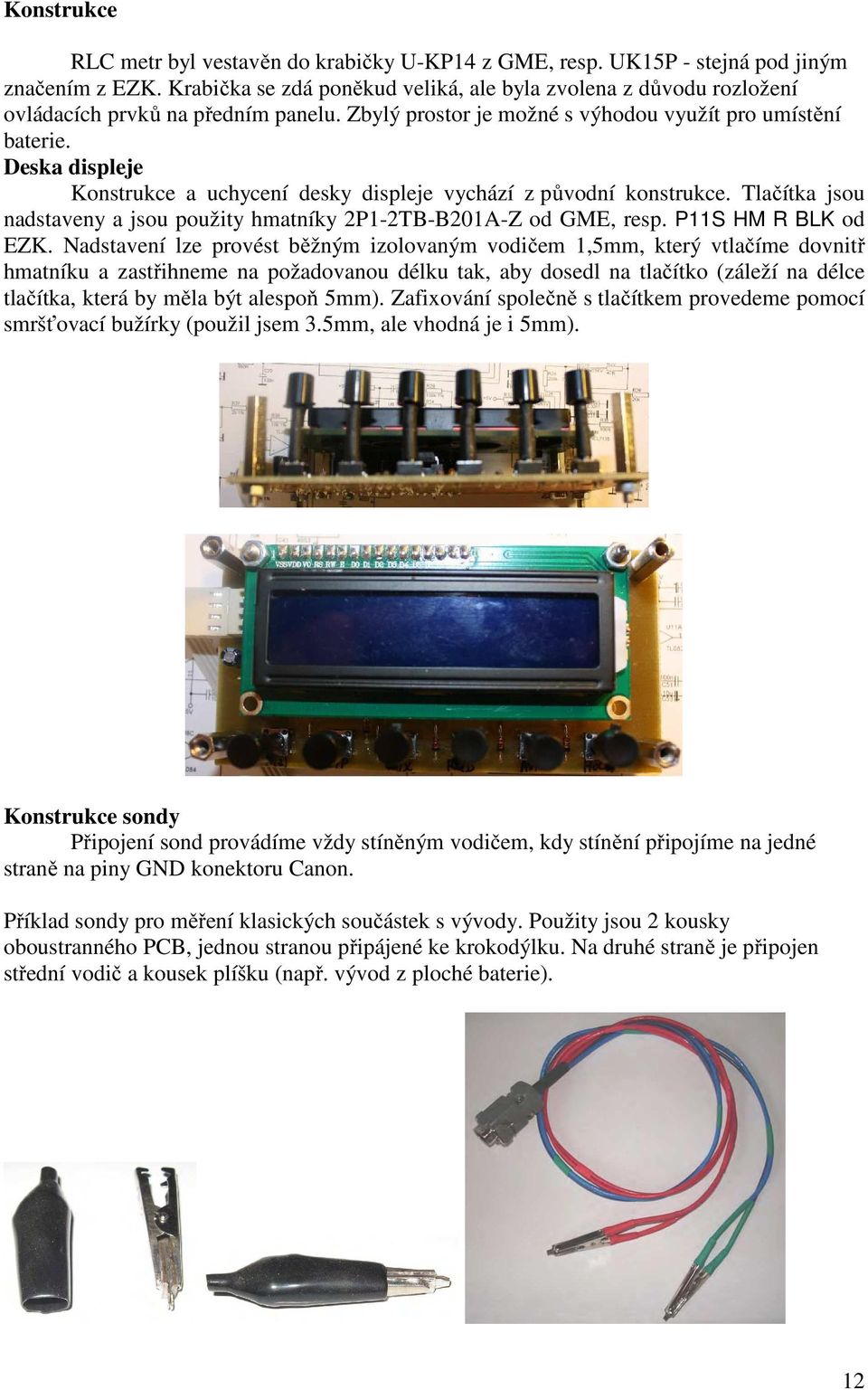

12 Konstrukce RLC metr byl vestavěn do krabičky U-KP14 z GME, resp. UK15P - stejná pod jiným značením z EZK. Krabička se zdá poněkud veliká, ale byla zvolena z důvodu rozložení ovládacích prvků na předním panelu. Zbylý prostor je možné s výhodou využít pro umístění baterie. Deska displeje Konstrukce a uchycení desky displeje vychází z původní konstrukce. Tlačítka jsou nadstaveny a jsou použity hmatníky 2P1-2TB-B201A-Z od GME, resp. P11S HM R BLK od EZK. Nadstavení lze provést běžným izolovaným vodičem 1,5mm, který vtlačíme dovnitř hmatníku a zastřihneme na požadovanou délku tak, aby dosedl na tlačítko (záleží na délce tlačítka, která by měla být alespoň 5mm). Zafixování společně s tlačítkem provedeme pomocí smršťovací bužírky (použil jsem 3.5mm, ale vhodná je i 5mm). Konstrukce sondy Připojení sond provádíme vždy stíněným vodičem, kdy stínění připojíme na jedné straně na piny GND konektoru Canon. Příklad sondy pro měření klasických součástek s vývody. Použity jsou 2 kousky oboustranného PCB, jednou stranou připájené ke krokodýlku. Na druhé straně je připojen střední vodič a kousek plíšku (např. vývod z ploché baterie). 12

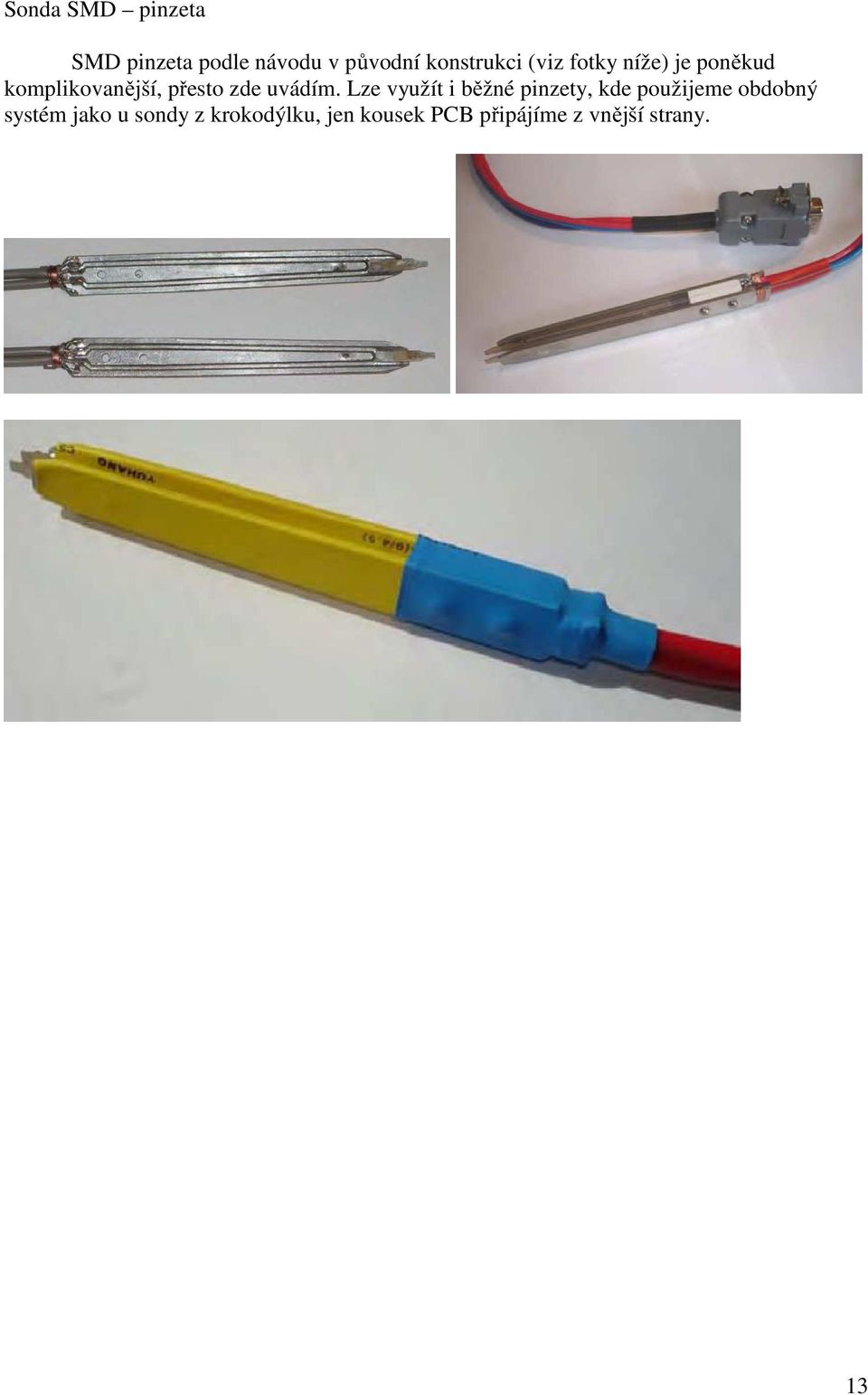

13 Sonda SMD pinzeta SMD pinzeta podle návodu v původní konstrukci (viz fotky níže) je poněkud komplikovanější, přesto zde uvádím. Lze využít i běžné pinzety, kde použijeme obdobný systém jako u sondy z krokodýlku, jen kousek PCB připájíme z vnější strany. 13

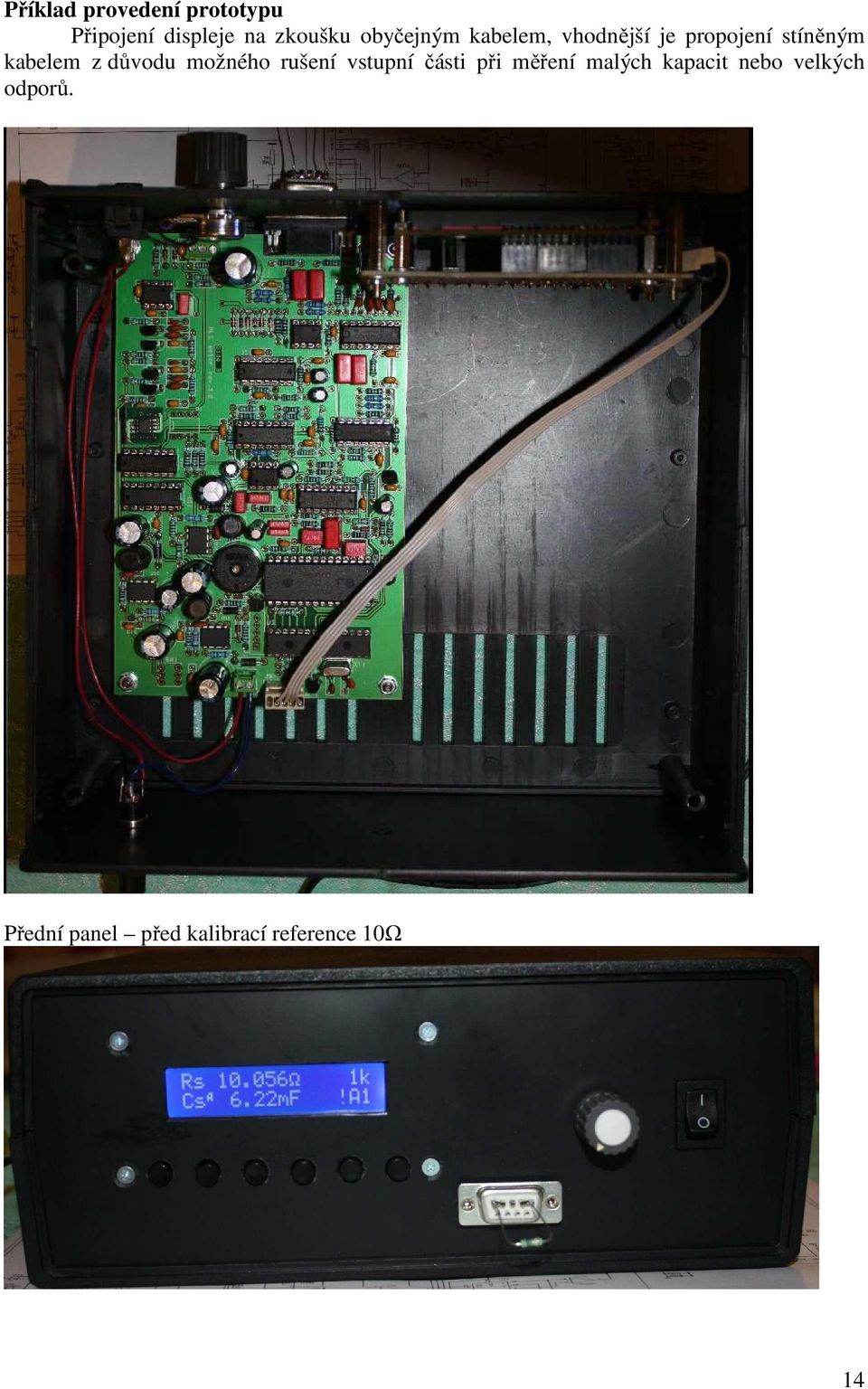

14 Příklad provedení prototypu Připojení displeje na zkoušku obyčejným kabelem, vhodnější je propojení stíněným kabelem z důvodu možného rušení vstupní části při měření malých kapacit nebo velkých odporů. Přední panel před kalibrací reference 10Ω 14

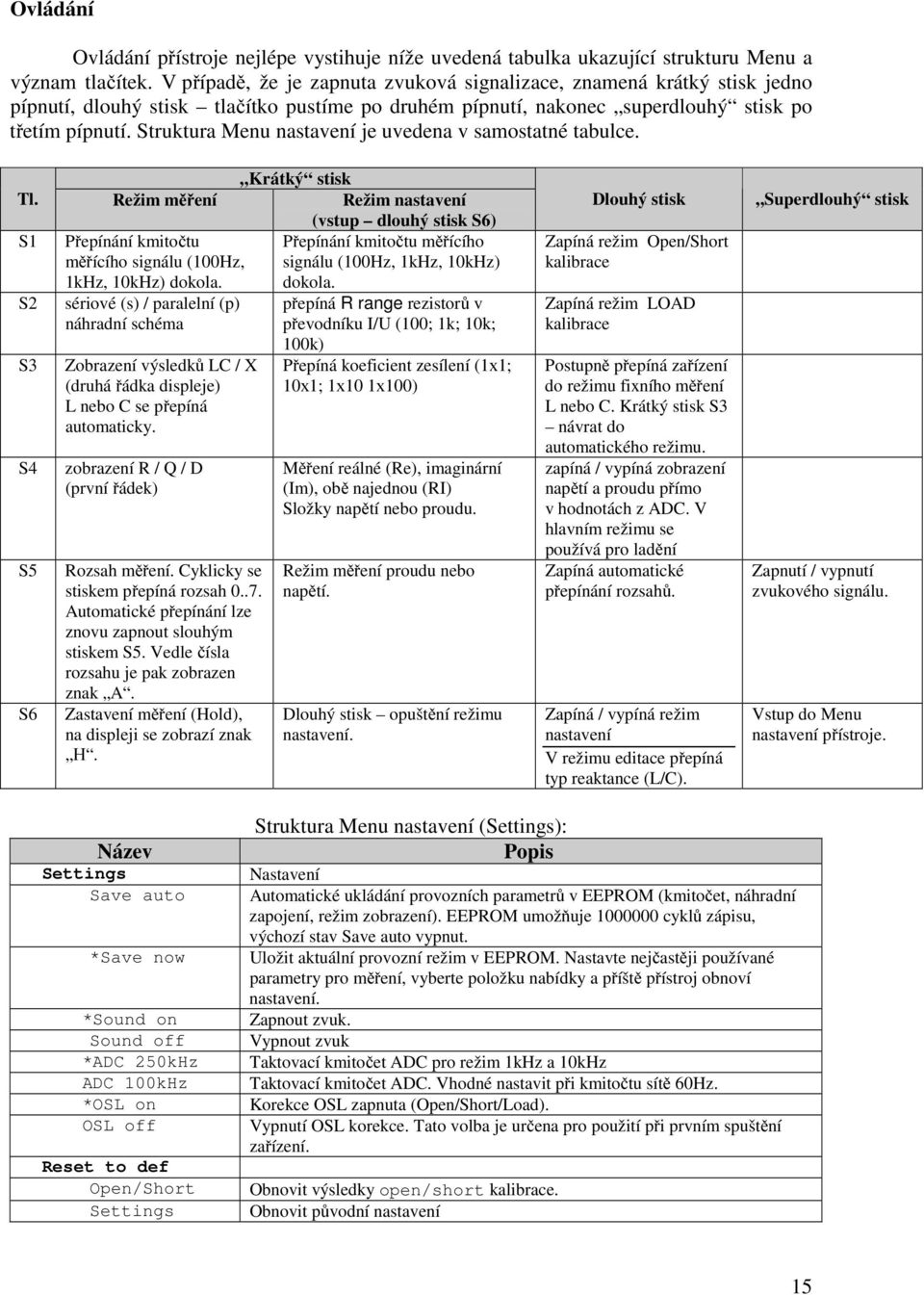

15 Ovládání Ovládání přístroje nejlépe vystihuje níže uvedená tabulka ukazující strukturu Menu a význam tlačítek. V případě, že je zapnuta zvuková signalizace, znamená krátký stisk jedno pípnutí, dlouhý stisk tlačítko pustíme po druhém pípnutí, nakonec superdlouhý stisk po třetím pípnutí. Struktura Menu nastavení je uvedena v samostatné tabulce. Krátký stisk Tl. Režim měření Režim nastavení (vstup dlouhý stisk S6) S1 S2 S3 S4 S5 S6 Přepínání kmitočtu měřícího signálu (100Hz, 1kHz, 10kHz) dokola. sériové (s) / paralelní (p) náhradní schéma Zobrazení výsledků LC / X (druhá řádka displeje) L nebo C se přepíná automaticky. zobrazení R / Q / D (první řádek) Rozsah měření. Cyklicky se stiskem přepíná rozsah Automatické přepínání lze znovu zapnout slouhým stiskem S5. Vedle čísla rozsahu je pak zobrazen znak A. Zastavení měření (Hold), na displeji se zobrazí znak Н. Přepínání kmitočtu měřícího signálu (100Hz, 1kHz, 10kHz) dokola. přepíná R range rezistorů v převodníku I/U (100; 1k; 10k; 100k) Přepíná koeficient zesílení (1х1; 10х1; 1х10 1х100) Měření reálné (Re), imaginární (Im), obě najednou (RI) Složky napětí nebo proudu. Režim měření proudu nebo napětí. Dlouhý stisk opuštění režimu nastavení. Dlouhý stisk Zapíná režim Open/Short kalibrace Zapíná režim LOAD kalibrace Postupně přepíná zařízení do režimu fixního měření L nebo C. Krátký stisk S3 návrat do automatického režimu. zapíná / vypíná zobrazení napětí a proudu přímo v hodnotách z ADC. V hlavním režimu se používá pro ladění Zapíná automatické přepínání rozsahů. Zapíná / vypíná režim nastavení V režimu editace přepíná typ reaktance (L/C). Superdlouhý stisk Zapnutí / vypnutí zvukového signálu. Vstup do Menu nastavení přístroje. Název Settings Save auto *Save now *Sound on Sound off *ADC 250kHz ADC 100kHz *OSL on OSL off Reset to def Open/Short Settings Struktura Menu nastavení (Settings): Popis Nastavení Automatické ukládání provozních parametrů v EEPROM (kmitočet, náhradní zapojení, režim zobrazení). EEPROM umožňuje cyklů zápisu, výchozí stav Save auto vypnut. Uložit aktuální provozní režim v EEPROM. Nastavte nejčastěji používané parametry pro měření, vyberte položku nabídky a příště přístroj obnoví nastavení. Zapnout zvuk. Vypnout zvuk Taktovací kmitočet ADC pro režim 1kHz a 10kHz Taktovací kmitočet ADC. Vhodné nastavit při kmitočtu sítě 60Hz. Korekce OSL zapnuta (Open/Short/Load). Vypnutí OSL korekce. Tato volba je určena pro použití při prvním spuštění zařízení. Obnovit výsledky open/short kalibrace. Obnovit původní nastavení 15

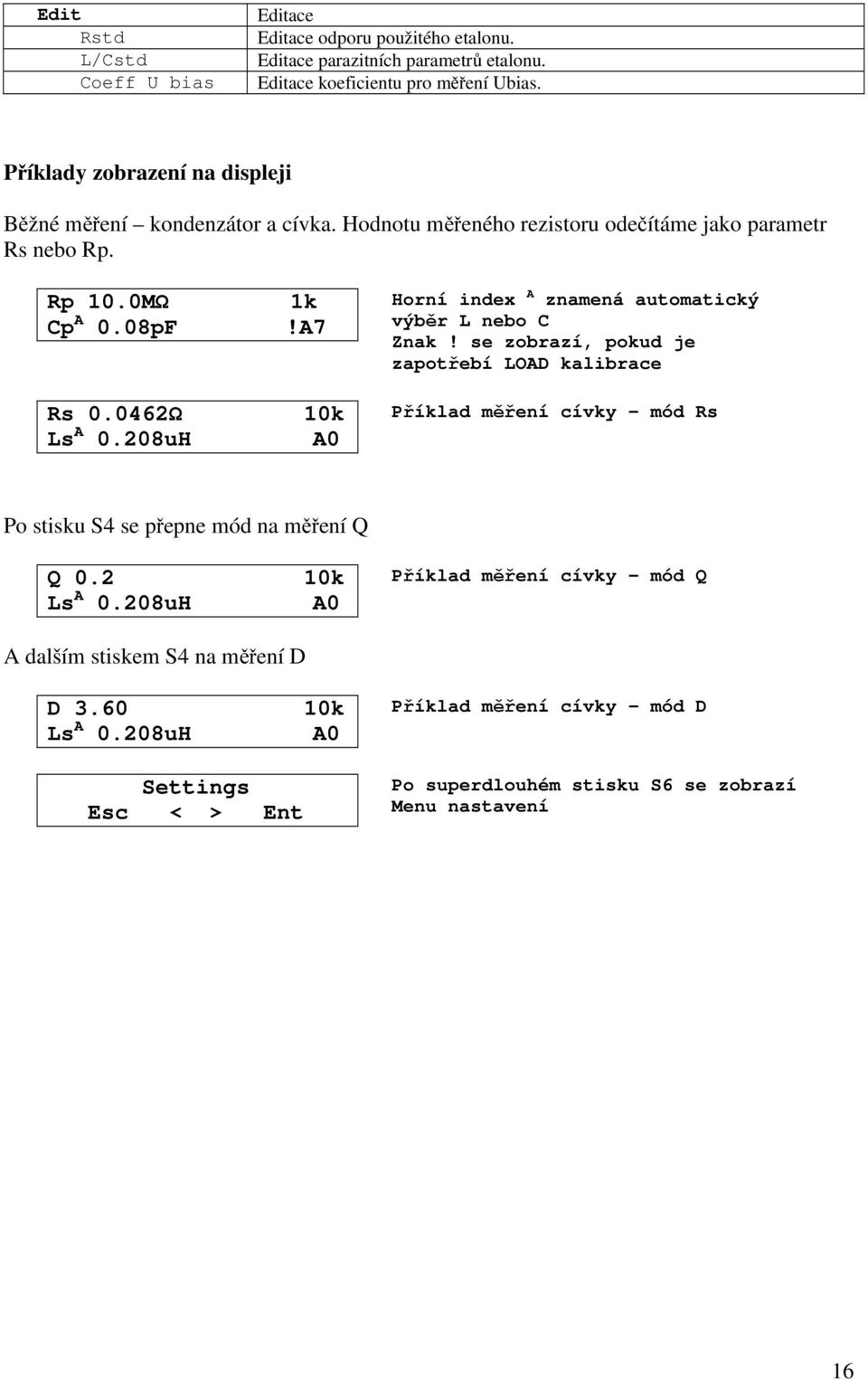

16 Edit Rstd L/Cstd Coeff U bias Editace Editace odporu použitého etalonu. Editace parazitních parametrů etalonu. Editace koeficientu pro měření Ubias. Příklady zobrazení na displeji Běžné měření kondenzátor a cívka. Hodnotu měřeného rezistoru odečítáme jako parametr Rs nebo Rp. Rp 10.0MΩ 1k Cp A 0.08pF!A7 Rs Ω 10k Ls A 0.208uH A0 Horní index A znamená automatický výběr L nebo C Znak! se zobrazí, pokud je zapotřebí LOAD kalibrace Příklad měření cívky mód Rs Po stisku S4 se přepne mód na měření Q Q k Ls A 0.208uH A0 Příklad měření cívky mód Q A dalším stiskem S4 na měření D D k Ls A 0.208uH A0 Settings Esc < > Ent Příklad měření cívky mód D Po superdlouhém stisku S6 se zobrazí Menu nastavení 16

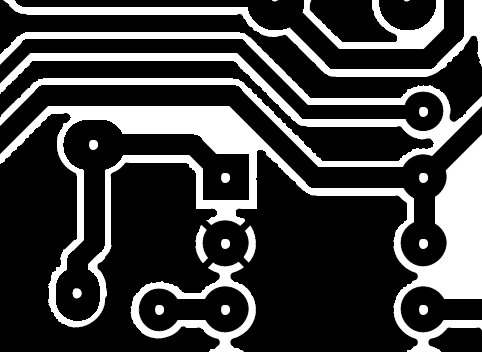

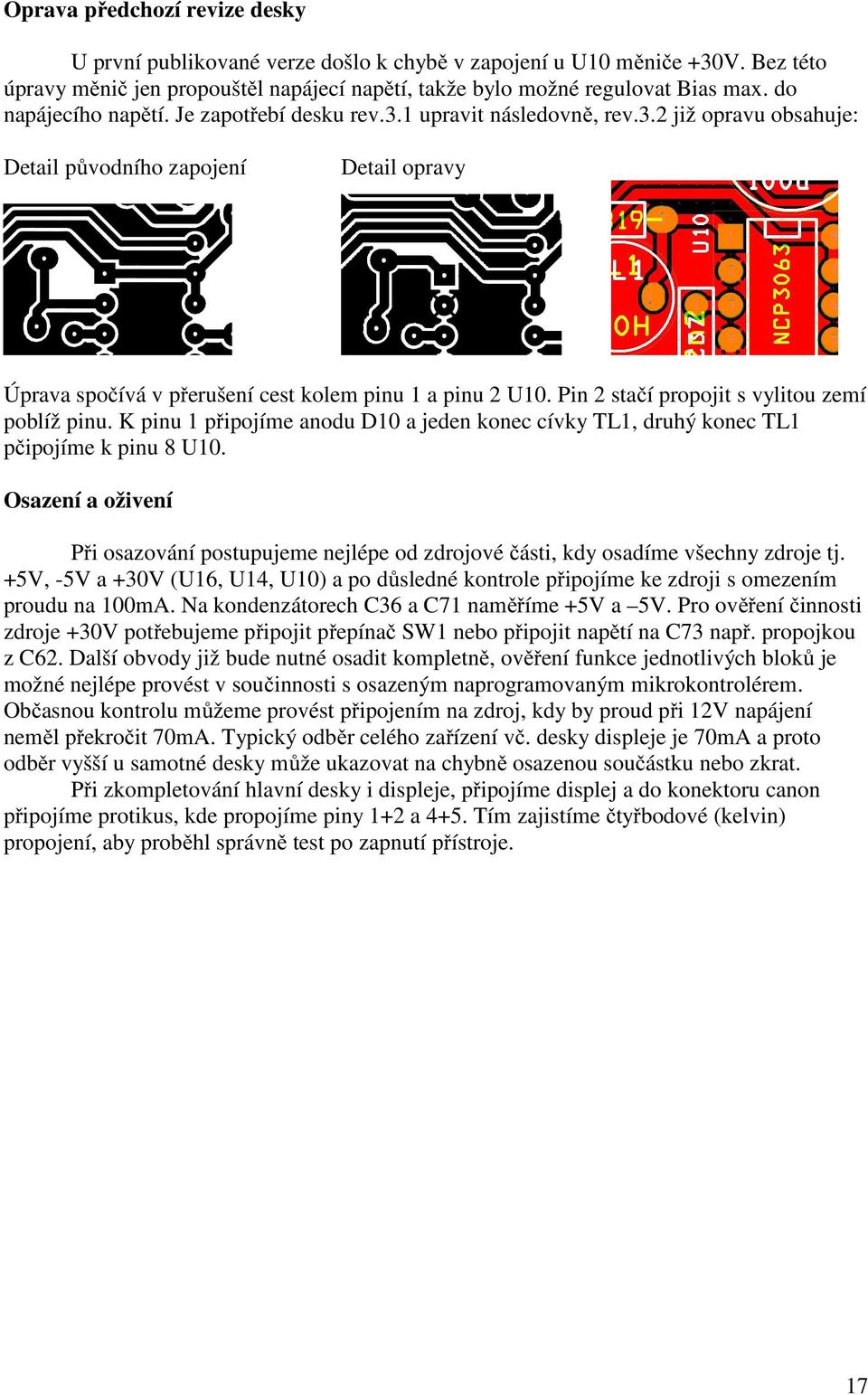

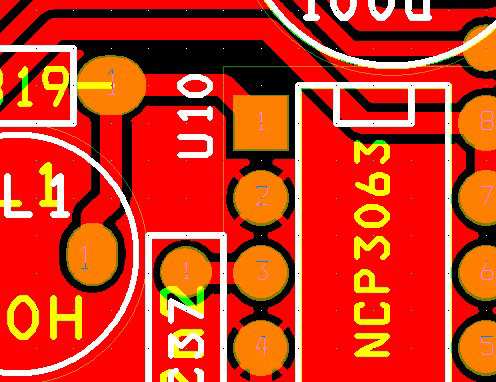

17 Oprava předchozí revize desky U první publikované verze došlo k chybě v zapojení u U10 měniče +30V. Bez této úpravy měnič jen propouštěl napájecí napětí, takže bylo možné regulovat Bias max. do napájecího napětí. Je zapotřebí desku rev.3.1 upravit následovně, rev.3.2 již opravu obsahuje: Detail původního zapojení Detail opravy Úprava spočívá v přerušení cest kolem pinu 1 a pinu 2 U10. Pin 2 stačí propojit s vylitou zemí poblíž pinu. K pinu 1 připojíme anodu D10 a jeden konec cívky TL1, druhý konec TL1 pčipojíme k pinu 8 U10. Osazení a oživení Při osazování postupujeme nejlépe od zdrojové části, kdy osadíme všechny zdroje tj. +5V, -5V a +30V (U16, U14, U10) a po důsledné kontrole připojíme ke zdroji s omezením proudu na 100mA. Na kondenzátorech C36 a C71 naměříme +5V a 5V. Pro ověření činnosti zdroje +30V potřebujeme připojit přepínač SW1 nebo připojit napětí na C73 např. propojkou z C62. Další obvody již bude nutné osadit kompletně, ověření funkce jednotlivých bloků je možné nejlépe provést v součinnosti s osazeným naprogramovaným mikrokontrolérem. Občasnou kontrolu můžeme provést připojením na zdroj, kdy by proud při 12V napájení neměl překročit 70mA. Typický odběr celého zařízení vč. desky displeje je 70mA a proto odběr vyšší u samotné desky může ukazovat na chybně osazenou součástku nebo zkrat. Při zkompletování hlavní desky i displeje, připojíme displej a do konektoru canon připojíme protikus, kde propojíme piny 1+2 a 4+5. Tím zajistíme čtyřbodové (kelvin) propojení, aby proběhl správně test po zapnutí přístroje. 17

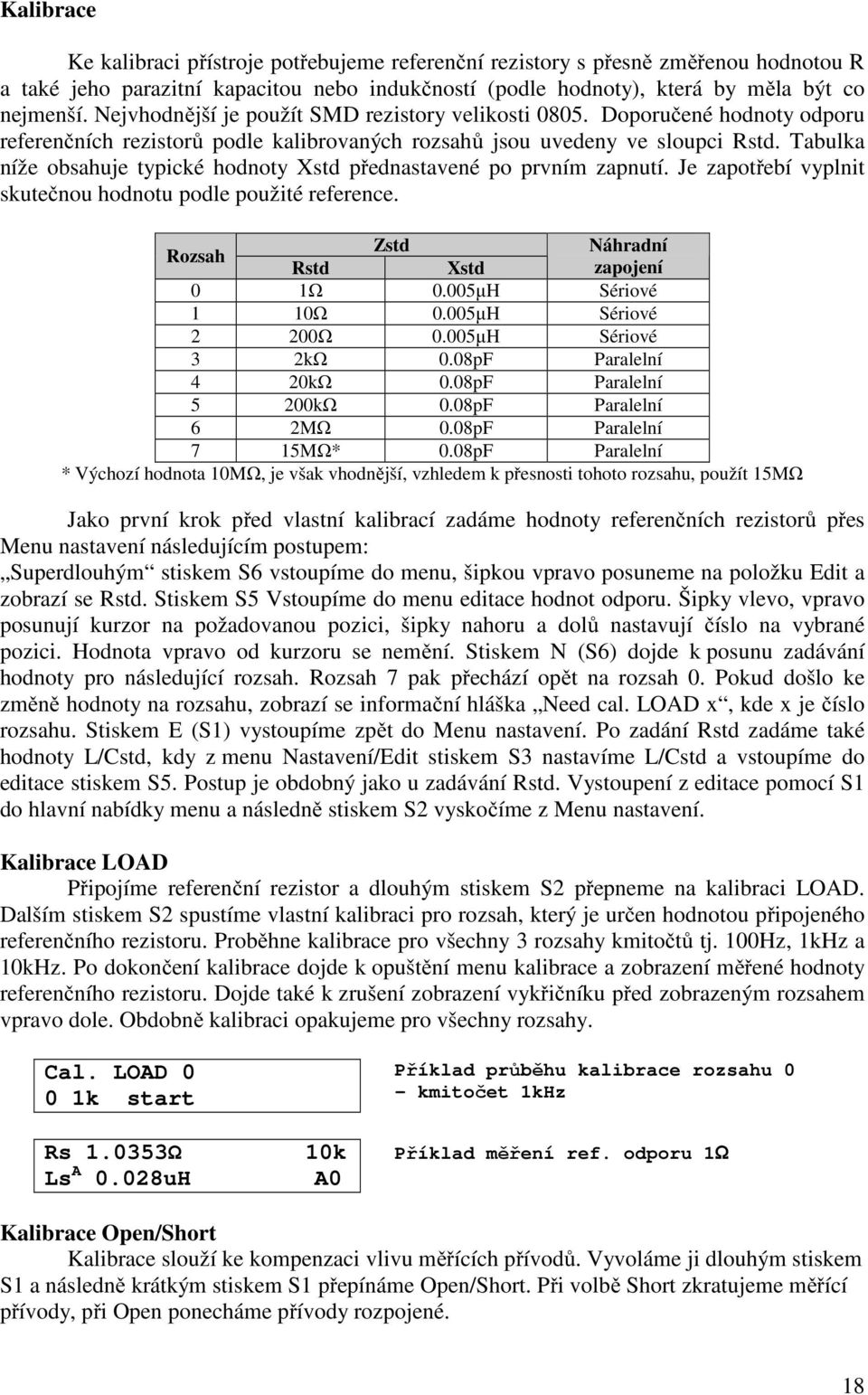

18 Kalibrace Ke kalibraci přístroje potřebujeme referenční rezistory s přesně změřenou hodnotou R a také jeho parazitní kapacitou nebo indukčností (podle hodnoty), která by měla být co nejmenší. Nejvhodnější je použít SMD rezistory velikosti Doporučené hodnoty odporu referenčních rezistorů podle kalibrovaných rozsahů jsou uvedeny ve sloupci Rstd. Tabulka níže obsahuje typické hodnoty Xstd přednastavené po prvním zapnutí. Je zapotřebí vyplnit skutečnou hodnotu podle použité reference. Rozsah Zstd Náhradní Rstd Xstd zapojení 0 1Ω 0.005µH Sériové 1 10Ω 0.005µH Sériové 2 200Ω 0.005µH Sériové 3 2kΩ 0.08pF Paralelní 4 20kΩ 0.08pF Paralelní 5 200kΩ 0.08pF Paralelní 6 2MΩ 0.08pF Paralelní 7 15MΩ* 0.08pF Paralelní * Výchozí hodnota 10MΩ, je však vhodnější, vzhledem k přesnosti tohoto rozsahu, použít 15MΩ Jako první krok před vlastní kalibrací zadáme hodnoty referenčních rezistorů přes Menu nastavení následujícím postupem: Superdlouhým stiskem S6 vstoupíme do menu, šipkou vpravo posuneme na položku Edit a zobrazí se Rstd. Stiskem S5 Vstoupíme do menu editace hodnot odporu. Šipky vlevo, vpravo posunují kurzor na požadovanou pozici, šipky nahoru a dolů nastavují číslo na vybrané pozici. Hodnota vpravo od kurzoru se nemění. Stiskem N (S6) dojde k posunu zadávání hodnoty pro následující rozsah. Rozsah 7 pak přechází opět na rozsah 0. Pokud došlo ke změně hodnoty na rozsahu, zobrazí se informační hláška Need cal. LOAD x, kde x je číslo rozsahu. Stiskem E (S1) vystoupíme zpět do Menu nastavení. Po zadání Rstd zadáme také hodnoty L/Cstd, kdy z menu Nastavení/Edit stiskem S3 nastavíme L/Cstd a vstoupíme do editace stiskem S5. Postup je obdobný jako u zadávání Rstd. Vystoupení z editace pomocí S1 do hlavní nabídky menu a následně stiskem S2 vyskočíme z Menu nastavení. Kalibrace LOAD Připojíme referenční rezistor a dlouhým stiskem S2 přepneme na kalibraci LOAD. Dalším stiskem S2 spustíme vlastní kalibraci pro rozsah, který je určen hodnotou připojeného referenčního rezistoru. Proběhne kalibrace pro všechny 3 rozsahy kmitočtů tj. 100Hz, 1kHz a 10kHz. Po dokončení kalibrace dojde k opuštění menu kalibrace a zobrazení měřené hodnoty referenčního rezistoru. Dojde také k zrušení zobrazení vykřičníku před zobrazeným rozsahem vpravo dole. Obdobně kalibraci opakujeme pro všechny rozsahy. Cal. LOAD 0 0 1k start Rs Ω 10k Ls A 0.028uH A0 Příklad průběhu kalibrace rozsahu 0 kmitočet 1kHz Příklad měření ref. odporu 1Ω Kalibrace Open/Short Kalibrace slouží ke kompenzaci vlivu měřících přívodů. Vyvoláme ji dlouhým stiskem S1 a následně krátkým stiskem S1 přepínáme Open/Short. Při volbě Short zkratujeme měřící přívody, při Open ponecháme přívody rozpojené. 18

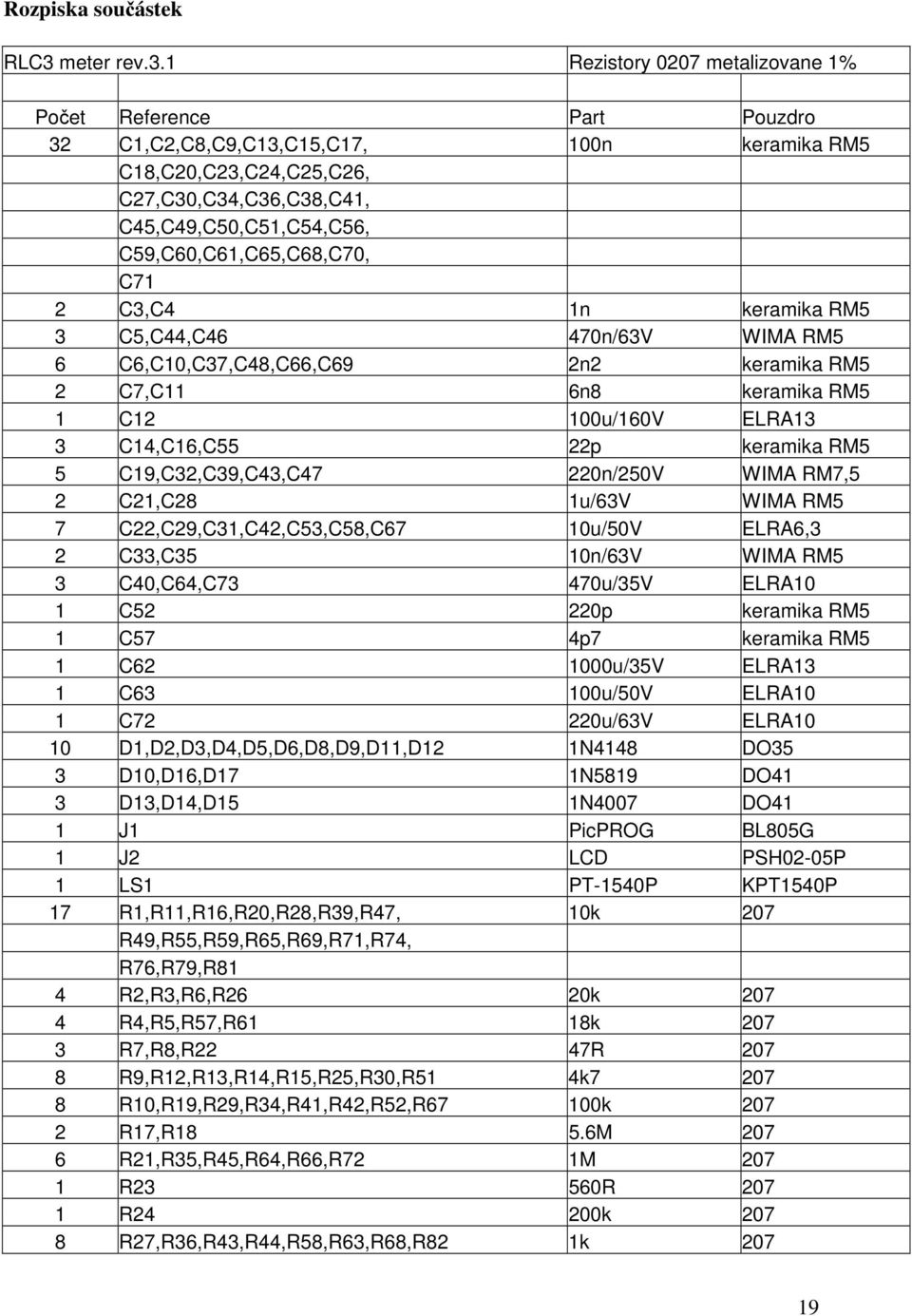

19 Rozpiska součástek RLC3 meter rev.3.1 Rezistory 0207 metalizovane 1% Počet Reference Part Pouzdro 32 C1,C2,C8,C9,C13,C15,C17, 100n keramika RM5 C18,C20,C23,C24,C25,C26, C27,C30,C34,C36,C38,C41, C45,C49,C50,C51,C54,C56, C59,C60,C61,C65,C68,C70, C71 2 C3,C4 1n keramika RM5 3 C5,C44,C46 470n/63V WIMA RM5 6 C6,C10,C37,C48,C66,C69 2n2 keramika RM5 2 C7,C11 6n8 keramika RM5 1 C12 100u/160V ELRA13 3 C14,C16,C55 22p keramika RM5 5 C19,C32,C39,C43,C47 220n/250V WIMA RM7,5 2 C21,C28 1u/63V WIMA RM5 7 C22,C29,C31,C42,C53,C58,C67 10u/50V ELRA6,3 2 C33,C35 10n/63V WIMA RM5 3 C40,C64,C73 470u/35V ELRA10 1 C52 220p keramika RM5 1 C57 4p7 keramika RM5 1 C u/35V ELRA13 1 C63 100u/50V ELRA10 1 C72 220u/63V ELRA10 10 D1,D2,D3,D4,D5,D6,D8,D9,D11,D12 1N4148 DO35 3 D10,D16,D17 1N5819 DO41 3 D13,D14,D15 1N4007 DO41 1 J1 PicPROG BL805G 1 J2 LCD PSH02-05P 1 LS1 PT-1540P KPT1540P 17 R1,R11,R16,R20,R28,R39,R47, 10k 207 R49,R55,R59,R65,R69,R71,R74, R76,R79,R81 4 R2,R3,R6,R26 20k R4,R5,R57,R61 18k R7,R8,R22 47R R9,R12,R13,R14,R15,R25,R30,R51 4k R10,R19,R29,R34,R41,R42,R52,R67 100k R17,R18 5.6M R21,R35,R45,R64,R66,R72 1M R23 560R R24 200k R27,R36,R43,R44,R58,R63,R68,R82 1k

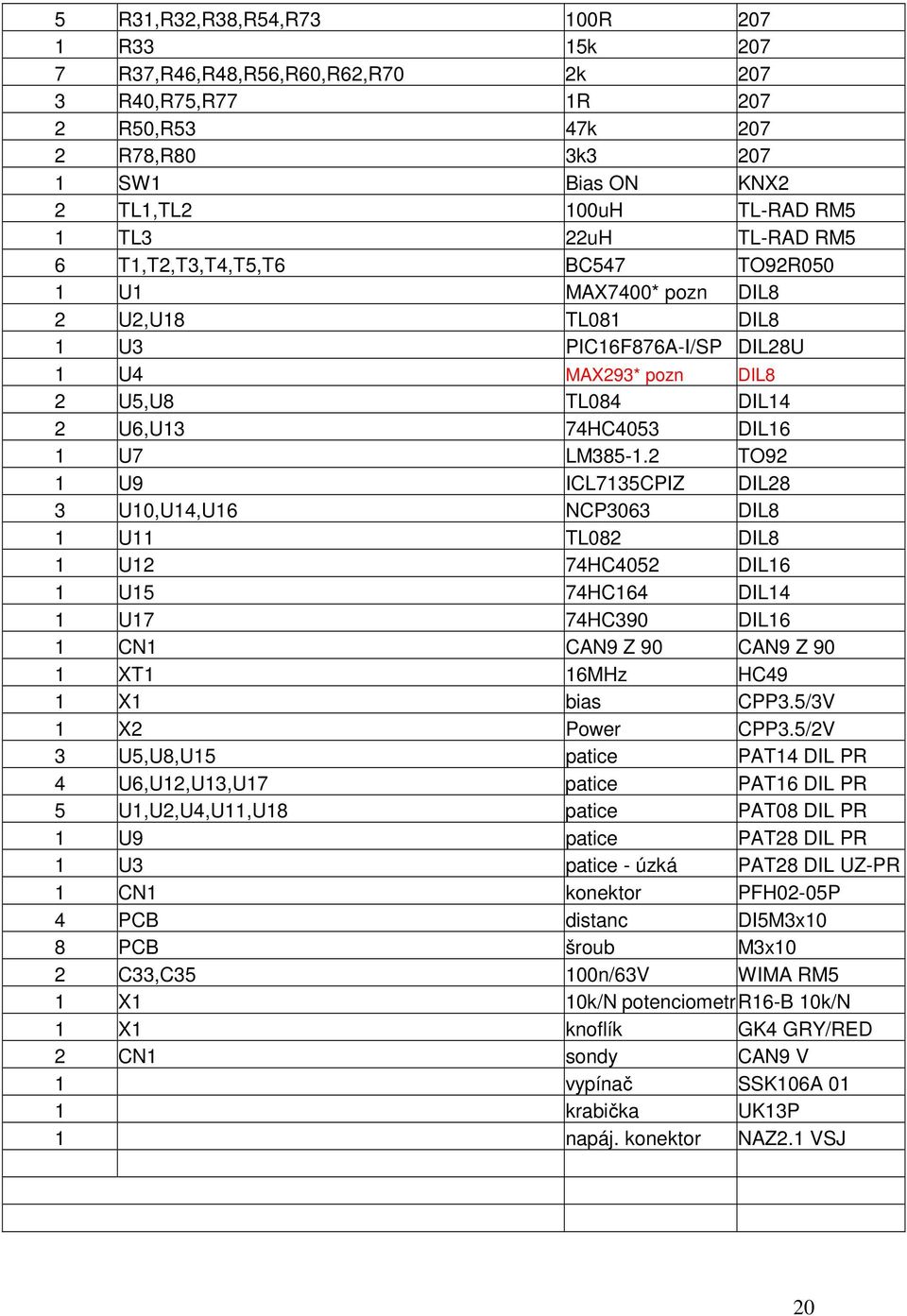

20 5 R31,R32,R38,R54,R73 100R R33 15k R37,R46,R48,R56,R60,R62,R70 2k R40,R75,R77 1R R50,R53 47k R78,R80 3k SW1 Bias ON KNX2 2 TL1,TL2 100uH TL-RAD RM5 1 TL3 22uH TL-RAD RM5 6 T1,T2,T3,T4,T5,T6 BC547 TO92R050 1 U1 MAX7400* pozn DIL8 2 U2,U18 TL081 DIL8 1 U3 PIC16F876A-I/SP DIL28U 1 U4 MAX293* pozn DIL8 2 U5,U8 TL084 DIL14 2 U6,U13 74HC4053 DIL16 1 U7 LM TO92 1 U9 ICL7135CPIZ DIL28 3 U10,U14,U16 NCP3063 DIL8 1 U11 TL082 DIL8 1 U12 74HC4052 DIL16 1 U15 74HC164 DIL14 1 U17 74HC390 DIL16 1 CN1 CAN9 Z 90 CAN9 Z 90 1 XT1 16MHz HC49 1 X1 bias CPP3.5/3V 1 X2 Power CPP3.5/2V 3 U5,U8,U15 patice PAT14 DIL PR 4 U6,U12,U13,U17 patice PAT16 DIL PR 5 U1,U2,U4,U11,U18 patice PAT08 DIL PR 1 U9 patice PAT28 DIL PR 1 U3 patice - úzká PAT28 DIL UZ-PR 1 CN1 konektor PFH02-05P 4 PCB distanc DI5M3x10 8 PCB šroub M3x10 2 C33,C35 100n/63V WIMA RM5 1 X1 10k/N potenciometr R16-B 10k/N 1 X1 knoflík GK4 GRY/RED 2 CN1 sondy CAN9 V 1 vypínač SSK106A 01 1 krabička UK13P 1 napáj. konektor NAZ2.1 VSJ 20

21 Deska displeje LCD 1 R1 27R R2 3k R3 8k R4 1k R5 6k R6 33R C1 10u/50V ELRA6,3 1 C2 100n keramika RM5 7 D1,D2,D3,D4,D5,D6,D7 1N4148 DO35 1 U1 74HC164 DIL14 1 U2 HJ1602A 1 CN1 LCD conn PSH02-04W 1 U1 patice PAT14 DIL PR 1 U2 konektor BL820G 1 U2 piny S1G20 1 CN1 konektor PFH02-04P 6 TL1-6 žabka TM095 1 TL1-6 sm. bužírka SMTR-3.5/1.8 BLU 6 TL1-6 hmatník P11S HM R BLK 4 U2 distanc DA5M3x12 4 PCB distanc DA5M3x20 Poznámka: osadit pouze jednu pozici podle použitého IO tj. U1 MAX7400 nebo U4 MAX293 Hlavní deska RLC metru Následují - kompletní schéma: - předloha desky TOP, BOT - osazovací plán ASSY - servisní potisk 21

22 22

23 23

24 24

25 25

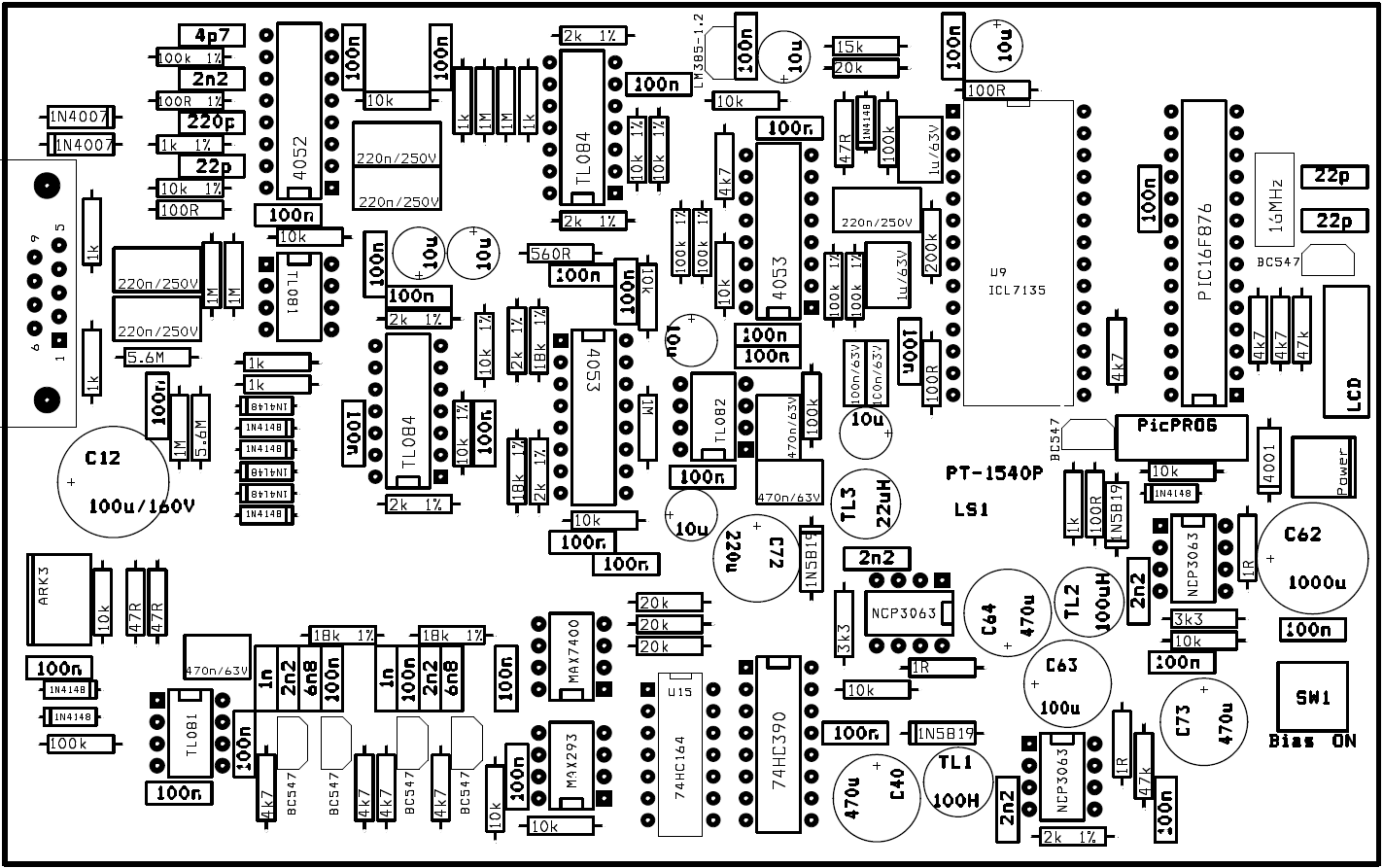

26 26
