1 DV-3400V POWERCAM VIDEO Informace o výrobku : Tlačítko spouště : Tlačítko nahrávání (videa) 3: Tlačítko Nahoru (přiblížení) ( ) 4: Tlačítko Dolů (oddálení) ( ) 5: Tlačítko MENU/OK Vypínač 6: Port USB 7: Slot pro kartu 8: Konektor výstupu A/V 9: Kontrolka LED 0: Spínač pro Vypnutí / Zapnutí LCD displeje : Spínač vyjmutí karty CF : Hledáček 3: LCD displej 4: Zaostřování 5: Objektiv 6: Mikrofon 7: Zrcadlo vlastního portrétu 8: Kryt baterií 9: Úchyt pro stativ 0: Reproduktor : Háček pro řemínek Obsah Vložení baterií... Fotografování / Nahrávání filmů... Přehrávání na kemeře / televizi... 4 Instalace ovladačů / softwaru k počítači... 5 Připojení kamery (Režim disku)... 6 Přehrávání na počítači... 7 Připojení kamery (Režim živého vysílání / webkamery)...9 Odpojení kamery... 9 Změna nastavení... 0 Vložení / vyjmutí paměťové karty... Tabulka odkazů chyb... 3 CZ

2 DV-3400V POWERCAM VIDEOInformace o výrobku Vložení baterií a) b) a) Otevřete kryt baterií (8). b) Vložte baterie. c) Zavřete kryt baterií. Doporučujeme: používejte dobíjitelné baterie Ni-MH ( c) Fotografování / Nahrávání filmů Zapnutí kamery: Otevřete LCD panel. Šetření baterií: vypněte LCD displej, dívejte se přes hledáček. Vypnutí / Zapnutí: rovněž možné s tlačítkem MENU/OK. Podržte 3 vteřiny. Nastavení objektivu. Makro Normál ní cm 40 cm - Video nahrávání Fotografování Kroky 3, 4, 5 Kroky 4, 6 3 Spuštění nahrávání: Stiskněte Video () (Nahrávání). Neblokujte objektiv (5).

3 DV-3400V POWERCAM VIDEO 4 Přiblížení (3) nebo oddálení (4). 5 Zastavení nahrávání: Stiskněte Video (Nahrávání). 6 SNÍMEK: Stiskněte spoušť (). Nahrávání zvuku Zapnutí kamery. Stiskněte MENU/OK (5) CZ Vyberte Record Audio. Použijte tlačítko nebo. 3 Spuštění nahrávání: stiskněte tlačítko MENU/OK Zastavení nahrávání: stiskněte tlačítko MENU/OK Nezakrývejte mikrofon. (6) 3

4 DV-3400V POWERCAM VIDEOInformace o výrobku Přehrávání na kemeře / televizi Zapnutí kamery.. Stiskněte tlačítko MENU/OK. Vyberte PLAYBACK. Vstup do režimu Přehrávání: Stiskněte tlačítko MENU/OK. Vyberte Zvuk / Video / Obrázek: Použijte tlačítko nebo Zobrazení na celou obrazovku: stiskněte tlačítko MENU/OK Spuštění přehrávání zvukového / video souboru: stiskněte tlačítko MENU/OK Opuštění režimu Přehrávání: stiskněte Video (Nahrávání) Obrázek Video soubor Zvukový soubor 3 Projíždění obrázků: Použijte tlačítko nebo 4 Ovládání hlasitosti: Pro zvýšení / snížení použijte tlačítko nebo. Stop: Stiskněte tlačítko MENU/OK Pozastavení / Pokračování: Stiskněte Video (Nahrávání). Pouze pro video nebo zvukový soubor. 4

5 DV-3400V POWERCAM VIDEO 5 Vymazání snímku Stiskněte spoušť. Pro potvrzení stiskněte spoušť Připojení k televizi: 6 Připojte video kabel kamera Připojte zvukový / video-kabel televize (Žlutý Video vstup; Bílý Zvukový vstup) Zapněte televizi, nastavte na video vstup (obraťte se na manuál k televizi) Video výstup kamery nastavte na PAL (NASTAVENÍ, TV Systém, vyberte PAL) Instalace ovladačů / softwaru k počítači Zapněte počítač Vložte CD-ROM Klikněte na Install driver (Instalovat ovladač). Výrobek funguje pouze s Windows 98 SE, ME, 000 a XP CZ 5

6 DV-3400V POWERCAM VIDEOInformace o výrobku Postupujte podle kroků zobrazených na obrazovce. Pro dokončení instalaci stiskněte Finish (Konec). 3 Po instalaci ovladačů: Nainstalujte Windows Media Player Codec Nainstalujte Windows Media Format 9 Series Runtime Nainstalujte Direct X Windows XP: Instalace není nutná. Programy potřebné pro prohlížení kamerou natočených videosekvencí na počítači. Postupujte podle pokynů na obrazovce. Připojení kamery (Režim disku) Zapněte počítač. Spusťte Windows. K počítači připojte USB kabel. Ke kameře připojte USB kabel. 6

7 DV-3400V POWERCAM VIDEO 3 Kameru nastavte na DISK MODE (Režim disku) (použijte tlačítko nebo ). Stiskněte tlačítko MENU/OK. Ovladače budou automaticky nainstalovány. V Průzkumníkovi Windows / Tento počítač se zobrazí dva vyměnitelné disky (vnitřní paměť / karta CF). Když na jednom disku nenajdete soubory, pokuste se na dalším. Přehrávání na počítači Windows XP Windows 000, ME, 98SE, 3, 3 CZ 7

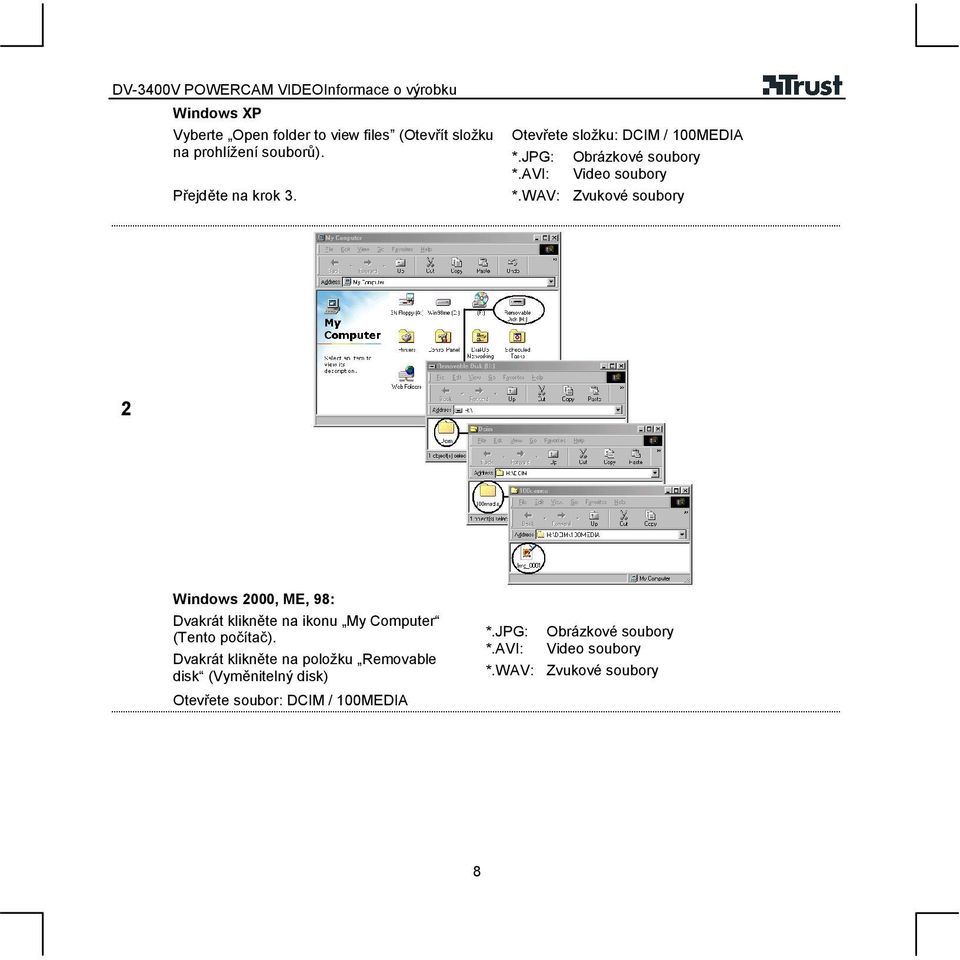

8 DV-3400V POWERCAM VIDEOInformace o výrobku Windows XP Vyberte Open folder to view files (Otevřít složku na prohlížení souborů). Přejděte na krok 3. Otevřete složku: DCIM / 00MEDIA *.JPG: Obrázkové soubory *.AVI: Video soubory *.WAV: Zvukové soubory Windows 000, ME, 98: Dvakrát klikněte na ikonu My Computer (Tento počítač). Dvakrát klikněte na položku Removable disk (Vyměnitelný disk) Otevřete soubor: DCIM / 00MEDIA *.JPG: Obrázkové soubory *.AVI: Video soubory *.WAV: Zvukové soubory 8

9 DV-3400V POWERCAM VIDEO 3 Soubory zkopírujte do položky "Moje dokumenty". V Průzkumníkovi Windows / Tento počítač se zobrazí dva vyměnitelné disky (vnitřní paměť / karta CF). Když na jednom disku nenajdete soubory, pokuste se na dalším. Pro řízení souborů můžete použít 3M LCD Power Video Camera Manager. Obraťte se na manuál na CD-ROM-u. Připojení kamery (Režim živého vysílání / webkamery) Zapněte počítač. Spusťte Windows. K počítači připojte USB kabel. Ke kameře připojte USB kabel. Kameru nastavte na LIVE MODE (Režim živého vysílání) (použijte tlačítko nebo ). Stiskněte tlačítko MENU/OK. Windows XP/000: Ovladače budou automaticky nainstalovány. Windows ME/98SE: Ovladače budou automaticky nainstalovány. Z CD-ROM-u Instalace Windows jsou potřebné některé soubory. Když jsou potřebné, vložte je. CZ Pracování s MSN Messenger. Obraťte se na přídavný manuál na CD-ROM-u Odpojení kamery Windows XP. Levým tlačítkem na myši klikněte na symbol. Klikněte na Safely remove USB Mass Storage Device (Bezpečně odpojit zařízení pro hromadné ukládání USB). Na displeji se zobrazí Safe to remove hardware (Hardware je možné bezpečně odstránit). 3. Odpojte kameru od USB kabelu. 9

10 DV-3400V POWERCAM VIDEOInformace o výrobku Instalace dodatečného softwaru Windows 000/ME:. Levým tlačítkem na myši klikněte na symbol. Klikněte na Stop USB Mass Storage Device (Zastavit zařízení pro hromadné ukládání USB). Na displeji se zobrazí The USB Mass Storage Device can now be safely removed from the system. (Teď můžete bezpečně odpojit zařízení pro hromadné ukládání USB od systému). 3. Odpojte kameru od USB kabelu. Trust Photo Upload Software Aplikace pro přenesení snímků do Trust PhotoSite ( Ulead Photo Explorer 8.0 SE Basic Phot Explorer obsahuje nástroje pro získání, prohlížení, uspořádání, nastavení a tlačení digitálních fotografií. Cyberlink Power Director 3.0 VE Power Director je pokročilý softwarový program pro úpravu videa. Obsahuje jednoduše použivatelné nástroje pro vytvoření profesionálních video produkcí. Pro informace jako používat software se obraťte na manuál na CD-ROM-u. Změna nastavení Zapněte kameru Stiskněte tlačítko MENU/OK Pro výběr položky použijte tlačítko nebo. Pro přístup k funkci stiskněte MENU/OK. Exit : Zavření menu Playback : Vstup do režimu Přehrávání Record Audio : Spuštění nahrávání zvuku Self Timer : Volba Samospouště Settings : Nastavení funkcí. 0

11 DV-3400V POWERCAM VIDEO Funkce prohlížení: Settings Položky Popis Video 640 x 480 Změní rozlišení videa 35 x x x 8 Picture Beep TV System 560 x x x x x 480 On Off PAL NTSC Změna obrazového rozlišení Pípne při stisknutí tlačítka Nastavení standardu televize (Evropa = PAL) Language Flicker Display English Deutsch Francais Italiano Nederlands Espanol Portugues 50 Hz 60 Hz On Off Nastavení jazyka Default Yes Výchozí nastavení Delete All Yes Nastavte blikání, abyste se vyhnuli rušení. (Evropa: 50Hz) Zobrazení malých ikon na LCD displeji. Format Yes Formátování vnitřní paměti / paměťová karta vložená. CZ

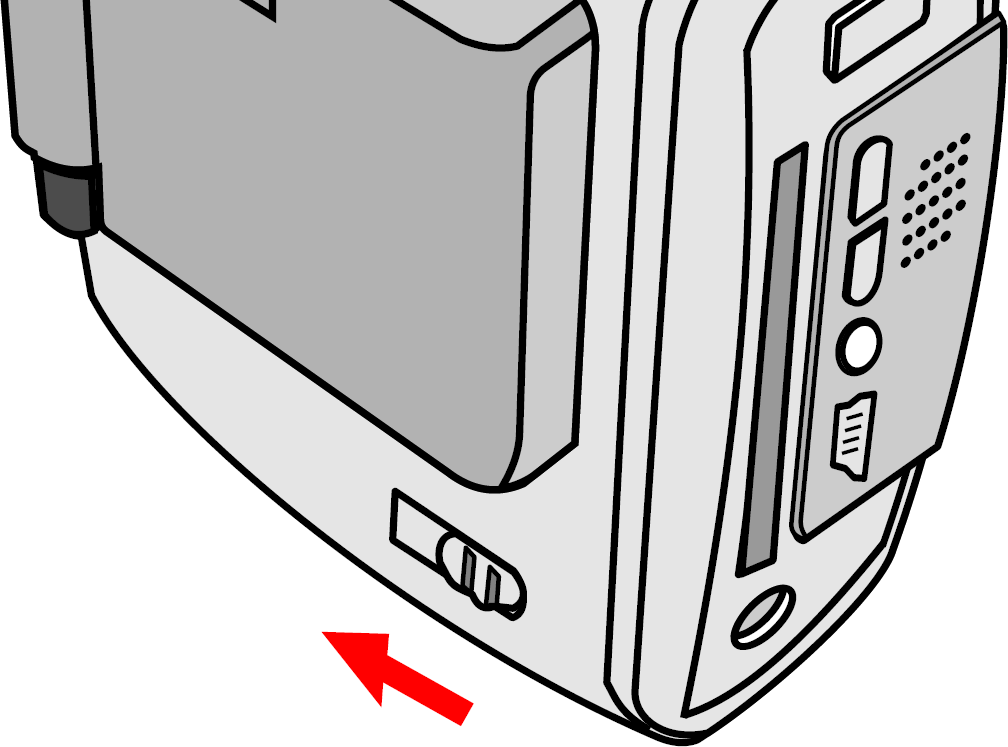

12 DV-3400V POWERCAM VIDEOInformace o výrobku Vložení / vyjmutí paměťové karty Vložení Vložte paměťovou kartu do otvoru pro kartu. Zatlačte, dokud nezapadne. Nejdřív vypněte kameru Vyjmutí Pokud byla do fotoaparátu vložena paměťová karta, fotoaparát automaticky ukládá obrázky na ni. Při prvním formátování použijte (NASTAVENÍ, Format, Yes). Paměťová karta pasuje pouze jedním způsobem. Nepoužívejte násilí. Stiskněte tlačítko vysunutí. Viz šipku. Nejdřív vypněte kameru.

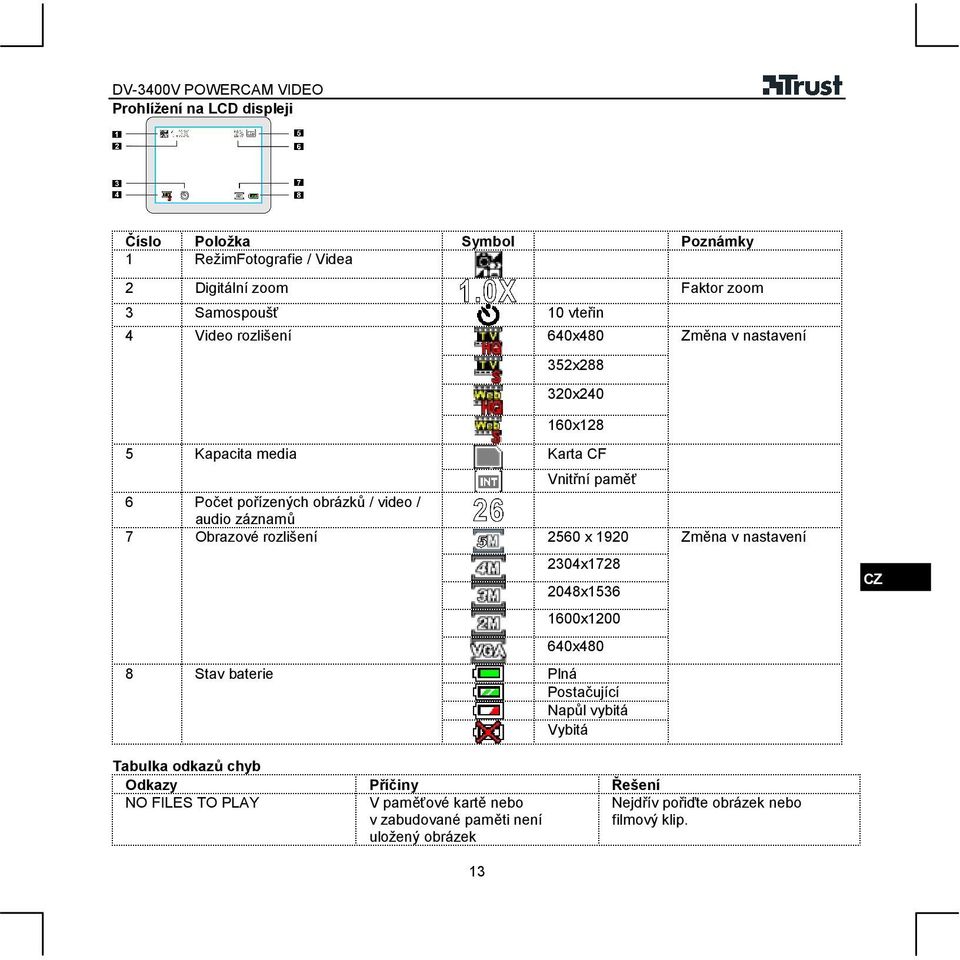

13 DV-3400V POWERCAM VIDEO Prohlížení na LCD displeji Číslo Položka Symbol Poznámky RežimFotografie / Videa Digitální zoom Faktor zoom 3 Samospoušť 0 vteřin 4 Video rozlišení 640x480 35x88 30x40 60x8 Změna v nastavení 5 Kapacita media 6 Počet pořízených obrázků / video / audio záznamů 7 Obrazové rozlišení 8 Stav baterie Karta CF Vnitřní paměť 560 x x78 048x x00 640x480 Plná Postačující Napůl vybitá Vybitá Změna v nastavení CZ Tabulka odkazů chyb Odkazy Příčiny Řešení NO FILES TO PLAY V paměťové kartě nebo v zabudované paměti není uložený obrázek Nejdřív pořiďte obrázek nebo filmový klip. 3

14 DV-3400V POWERCAM VIDEOInformace o výrobku Odkazy Příčiny Řešení MEMORY ERROR Paměť je poškozená nebo Naformátujte media. selhala. CARD ERROR Karta je poškozená nebo Vložte novou kartu CF. selhala. MEMORY FULL Nedostatečná kapacita vnitřní Vymažte obrázek (y) v paměti. paměti pro uložení obrázku. Vložte novou paměťovou kartu. FILE FORMAT ERROR Soubor je vytvořen jiným Soubor odstraňte z paměti (v zařízením nebo je modifikovaný režimu Disku připojte k počítači) PLEASE CHANGE BATTERIES Baterie jsou vybité. Vložte nové plné baterie Připomínky Baterie Používejte baterie typu AA dodávané s kamerou, alkalické nebo dobíjitelné Ni-MH baterie ( Baterie mohou ztratit energii, když jsou dlouho uložené v kameře bez použití. Pokud kameru nepoužíváte, vyberte prosím baterie. Šetření energie: vypněte LCD displej Paměťové karty Vložte napevno. Při prvním použití naformátujte. (NASTAVENÍ, Format, Yes) Pasuje pouze jedním způsobem. Nepoužívejte násilí. Podporuje pouze Compact Flash (Typ I), až 5 MB. Když máte jakékoli problémy, obraťte se na nejčastější otázky na ovladače a návody. Bezpečnostní opatření Zařízení sami neotvírejte ani neopravujte. Toto zařízení splňuje podstatné požadavky a jiné relevantní podmínky příslušných evropských směrnic. Prohlášení o shodě (Declaration of Conformity) je k dispozici na adrese Záruka & copyright Na tento výrobek se vztahuje dvouletá záruční doba výrobce, která začíná dnem prodeje. Pro víc informací se obraťte na Tento návod nebo jakákoliv jeho část nesmí být reprodukován bez povolení firmy Trust International B.V. 4
