Instalační manuál rev Tento instalační manuál je určen k instalaci switchů níže uvedených výrobních sérií:

Transkript

1 Instalační manuál rev Tento instalační manuál je určen k instalaci switchů níže uvedených výrobních sérií: 2G-2S.0.2.F-BOX-PoE 2G-2S.0.2.F-BOX-PoE-PP 2G-2S.0.3.F-BOX-PoE 2G-2S.0.3.FC-BOX 2G-2S.3.0.F-BOX 2G-2S.1.4.F-BOX-PoE-PP 1 Obsah balení 1.1 Switch 1.2 Napájecí konektor 1.3 Montážní sada pro uchycení switche na DIN lištu 1.4 Montážní sada pro uchycení switche na rovný podklad 1.5 Katalogový list, jehož součástí je Instalační manuál 2 Software Na naleznete ke stažení freeware: Freeware konfigurační software SIMULand.v4 Freeware software VcomNet pro RS485 komunikaci přes virtuální COM porty USB drivery Software je kompatibilní s OS Windows 7, Windows 8.1 a Windows 10 (32 i 64b verze). 1/12

2 3 Montáž a instalace Součástí balení jsou vruty pro montáž switche na rovný podklad a DIN držák se šrouby pro plochou montáž na lištu DIN35. Při použití v zabezpečovacích systémech ČSN EN ed.2 je nutné umístit switch do rozvodných krabic s detekcí otevření normálním způsobem a detekcí odejmutí z montážní plochy (od 2. stupně zabezpečení). Kolmá montáž na DIN35 Montáž na rovný podklad Plochá montáž na DIN35 4 Připojení napájení Pro aplikace bez použití PoE doporučujeme použít zdroje napájecího napětí z níže uvedené tabulky, které jsou určeny pro vstupní napětí 230VAC ±5%. Typ Maximální výkon Operační teplota Výstupní napětí M-MDR W -20 C C 48-55VDC M-MDR W -10 C C 48-55VDC M-SDR W -25 C C 48-55VDC M-SDR W -25 C C 48-55VDC SUP-230/4870H 70W -25 C C 48VDC TRF-24100T 100W -40 C C 24VAC 4.1 Napájení připojte do svorek dle obrázků níže. 4.2 Propojení napájecího zdroje a switche proveďte pomocí dvou vodičů o průřezu 1-1,5 mm² (lanko). Před připojením vodičů do konektoru (svorkovnice) zdroje či switche je vhodné konce vodičů opatřit buď lisovací dutinkou nebo pocínovat. 4.3 V případě potřeby zálohování napájecího napětí použijte vstup pro redundantní napájení (viz obrázek zcela vpravo). GND(PE) VDC VAC REDUNDANTNÍ NAPÁJENÍ GND(PE) 10-60VDC 10-30VAC 10-30VAC 10-60VDC 2/12

3 4.4 Pro aplikace s použitím PoE doporučujeme použít zdroje napájecího napětí z níže uvedené tabulky, které jsou určeny pro vstupní napětí 230VAC ±5%. Typ Maximální výkon Operační teplota Výstupní napětí M-MDR W -20 C C 48-55VDC M-MDR W -10 C C 48-55VDC M-SDR W -25 C C 48-55VDC M-SDR W -25 C C 48-55VDC SUP-230/4870H 70W -25 C C 48VDC Doporučené napájení při použití PoE: S PoE 0 15 W S PoE W S PoE W VDC VDC VDC 4.5 Napájení připojte do svorek dle obrázků níže. 4.6 V případě potřeby zálohování napájecího napětí použijte vstup pro redundantní napájení (viz obrázek zcela vpravo). Při použití redundantního napájení je nutné zajistit rozdíl min. 1 V mezi hlavním a redundantním napájecím napětím. Switch vždy odebírá proud z vyššího napětí a po jeho odpojení se bez přerušení funkce automaticky přepne na nižší (redundantní) napájení. VDC VAC REDUNDANTNÍ NAPÁJENÍ GND(PE) PoE(PoE+) VDC (53-56VDC) GND(PE) PoE(PoE+) VDC (53-56VDC) 5 Uzemnění přepěťových ochran Pro zajištění správné funkce přepěťových ochran: 5.1 musí být switche uzemněné, 5.2 délka uzemnění musí být co nejkratší, 5.3 odpor uzemnění by měl být maximálně 10 Ω. Při větším zemním odporu se snižuje účinnost přepěťových ochran, 5.4 switche s ochranou do 150A stačí uzemnit vodičem o průřezu min. 1 mm 2 přímo do GND(PE) svory napájecí svorkovnice, 5.5 switche s ochranou 1000A je nutné uzemnit přes očko zelenožlutého vodiče, který je součástí switche. Od očka musí mít zemní vodič průřez minimálně 4 mm 2, 3/12

4 5.6 switche smí být instalovány pouze v zónách ZBO 0B (venkovní prostory pod ochranou hromosvodu), ZBO 1 a ZBO 2 dle EN Připojte Fast Ethernet porty 6.1 Pro propojení použijte RJ45 konektory na kabelech UTP nebo FTP Cat5e. 6.2 Opláštění UTP kabelu musí odpovídat prostředí, v němž je kabel instalován. 6.3 Porty s ochranou 1000A mohou být použity ve venkovním prostředí bez dodatečných přepěťových ochran. 6.4 Porty s ochranou 150A a menší mohou být použity ve venkovním prostředí bez dodatečných přepěťových ochran pouze na krátké vzdálenosti do 10m, tj. například v rámci jednoho sloupu apod. V případě delších vedení je nutné na vstup instalovat doplňkové přepěťové ochrany. 7 Připojte Gigabit Ethernet porty 7.1 Pro propojení použijte RJ45 konektory nakrimpované na stíněné kabely FTP Cat6 nebo Cat6a. 7.2 Opláštění FTP kabelu musí odpovídat prostředí, v němž je kabel instalován. 7.3 Gigabitové porty mohou být použity bez dodatečných přepěťových ochran pouze ve vnitřním prostředí (ZBO 1 a 2 dle EN 62305). Ve venkovním prostředí (ZBO 0 B dle EN 62305) je nutné na vstup instalovat doplňkové přepěťové ochrany. 8 Připojení SFP modulů 8.1 SFP modul zasuňte do volného SFP slotu switche. 8.2 V případě použití kruhové topologie LAN-RING.v1 a v2 je nutné dodržet správné zapojení GBIC modulů. Modul s označením W4 musí být zapojen do slotu s označením minigbic-g1 a modul s označením W5 do slotu s označením minigbic-g SFP moduly jsou osazeny lasery třídy 1 a vlnovými délkami 1310 a 1550 nm. POZOR! Lasery mohou poškodit Váš zrak! Z tohoto důvodu se v žádném případě nedívejte do SFP modulů, které jsou zasunuty do switche pod napětím. 8.4 Z důvodu vlnového multiplexu je nutné dodržet smyčkování, tj. propojovat W4 na W5 (viz tabulka níže) 8.5 LAN-RING.v1 - před propojením celého optického kruhu musí být nastaven MASTER. LAN-RING.v2 - switche s verzí firmwaru 54 a vyšší s podporou LAN- RING.v2 nastaví MASTER switch automaticky. 8.6 Správné propojení je signalizováno rozsvícení zelené LED u portu. 8.7 Aktivita portu je signalizována blikáním LED ACT u portu. 8.8 Maximální vzdálenost mezi porty nesmí překročit vzdálenosti uvedené v tabulce níže. Poznámka: SFP sloty jsou 100% kompatibilní se standardem MSA. Případná nefunkčnost v zařízeních jiných výrobců může být způsobena tím, že každý SFP modul bez ohledu na výrobce obsahuje EEPROM s celou řadou údajů o modulu a některé switche : - nejsou schopny rozpoznat moderní WDM standardy 100 a 1000 BASE-BX - ignorují SFP moduly jiných výrobců (název výrobce je uložen v EEPROM) atd. 4/12

5 Parametry SFP modulů METEL SFP modul Vlákno Výkon [dbm] Citlivost [dbm] Vzdálenost *km+ BX BX MM ( /125 μm) SM (9/125 μm) MM ( /125 μm) SM (9/125 μm) Parametr Hodnota Jednotka Poznámka Vlnová délka W4: Tx 1310 / Rx 1550nm nm W5: Tx 1550 / Rx 1310nm nm Bezpečnost POZOR: převodníky obsahují laserové zdroje třídy 1 dle EN Topologie 9.1 Topologie bod-bod a sběrnice Switche podporují zapojení v topologii bod-bod i optická sběrnice. V tomto zapojení jsou switche plně funkční už v defaultním nastavení. 9.2 Topologie optický kruh Switche podporují zapojení v topologii optický kruh. V tomto zapojení je nutné před spojením optického kruhu nastavit na všech switchích stejné ID kruhu a na jednom switchi prioritu MASTER. V případě existence více kruhů na LAN je nutné nastavit unikátní ID pro každý kruh. Podrobnosti nastavení jsou uvedeny dále a v nápovědě konfiguračního softwaru SIMULand.v4. Pro switche podporující LAN-RING.v2 není nutné prioritu MASTER nastavovat. LAN-RING.v2 automaticky nastaví jeden switch jako MASTER. 9.3 Topologie MESH Switche 3.generace (s optickými SFP sloty) a s FW54 a vyšší podporují protokol RSTP-M(M=Metel), který je 100% kompatibilní s RSTP / STP. V sítích s prvky podporujícími RSTP-M zrychluje rekonfiguraci sítě o desítky až stovky ms. 5/12

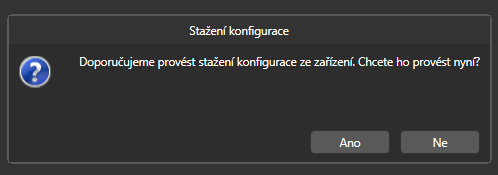

6 10 Nastavení parametrů switche 10.1 Nastavení IP adresy, masky a Gateway Switche mají z výroby nastavenu masku sítě a IP adresu začínající 10.x.x.x.. IP adresa s MAC adresou je uvedena na štítku zařízení Změňte nastavení IP adres a masky dle místních požadavků Spusťte aplikaci SIMULand.v4 (ke stažení na Vytvořte nový projekt a otevřete jej. Klikněte na ikonu Vyhledat(LAN). Při vyhledávání zařízení na síti je nutné mít na počítači nastaven shodný rozsah IP adres, tj. 10.xxx.xxx.xxx, a masku V případě, že se nepodařilo vyhledat zařízení připojená do sítě, zkontrolujte nastavení Firewallu. Vytvořte nové pravidlo pro SIMULand.v4 nebo Firewall dočasně vypněte Vyberte ikonu Vyhledat(LAN). (Vzdálený management) Z nalezených zařízení vyberte ty, která chcete konfigurovat a vložte do seznamu zařízení kliknutím na tlačítko OK Nyní bude nabídnuto stažení konfigurace ze všech vybraných zařízeních. Potvrďte stažení konfigurace do projektu kliknutím na tlačítko ANO Po dokončení stahování konfigurací klikněte na tlačítko OK. Nyní bude zobrazen seznam zařízení, která jste přidali do projektu. 6/12

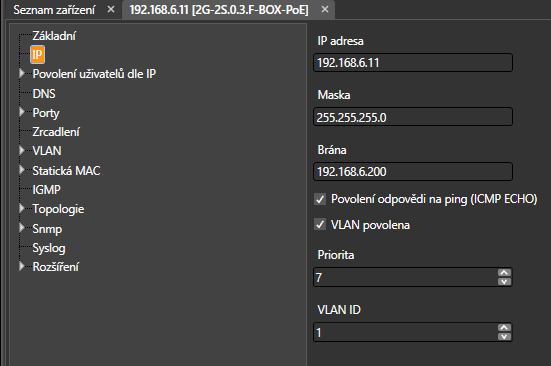

7 Ze seznamu zařízení vyberte switch, který chcete konfigurovat a klikněte na ikonu Konfigurace. Tip: Lze využít i dvojklik na switch v seznamu zařízení, kterým se dostanete přímo do konfigurace zařízení. V záložce IP nastavte požadovanou IP adresu, masku a gateway. Tip: V rychlé konfiguraci je možné změnit IP adresu, masku a bránu ve všech zařízeních najednou. Více informací je popsáno v manuálu pro SIMULand.v Lokální management Propojte zařízení s počítačem pomocí kabelu USB-A/B (není součástí balení) Nainstalujte driver ke stažení na Ve správci zařízení si ověřte přiřazení portu Spusťte SIMULand.v4 ke stažení na a vytvořte nový projekt. 7/12

8 Klikněte na ikonu USB Vyberte port přiřazený systémem a stiskněte tlačítko Konfigurace. Dále pokračujte viz Vzdálený management (9.1.4). 11 LAN-RING.v1 Nastavení jsou důležitá pro správnou funkci kruhu a musí být provedena dříve, než se optický kruh propojí! Pro správné fungování kruhu musí mít všechny switche připojené do kruhu povolen protokol LAN-RING. 8/12

9 Všechny switche v kruhu musí mít povolen stejný protokol. Nelze v jednom kruhu použít protokol LAN-RING.v1 a v2 dohromady. Jeden ze switchů připojených do kruhu musí být nastaven jako master Master. Všechny switche v kruhu musí mít nastaven stejný Identifikátor kruhu V aplikacích s více optickými kruhy musí mít každý kruh (switche zapojené do kruhu) nastaveno unikátní RING ID Identifikátor kruhu (viz menu Kruh). 9/12

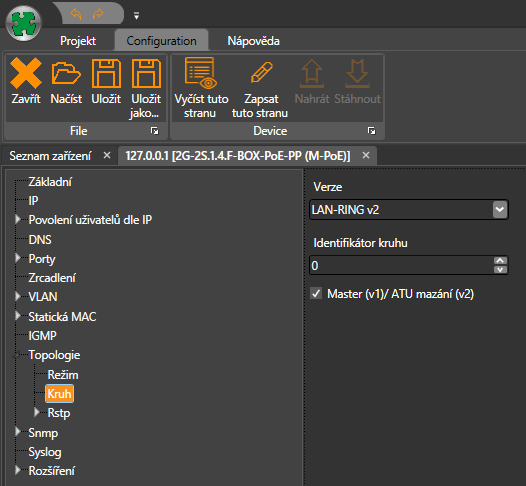

10 12 LAN-RING.v2 Všechny switche v kruhu musí mít povolen stejný protokol. Nelze v jednom kruhu použít protokol LAN-RING.v1 a v2 dohromady Pro správné fungování kruhu musí mít všechny switche připojené do kruhu povolen protokol LAN-RING.v2. 10/12

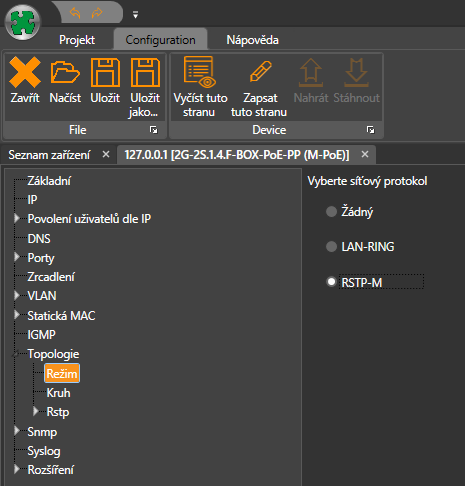

11 Všechny switche v kruhu musí mít nastaven stejný Identifikátor kruhu V aplikacích s více optickými kruhy musí mít každý kruh (switche zapojené do kruhu) nastaveno unikátní RING ID Identifikátor kruhu (viz menu Kruh). 13 RSTP Pro správné fungování RSTP povolte na switchích protokol RSTP-M. 11/12

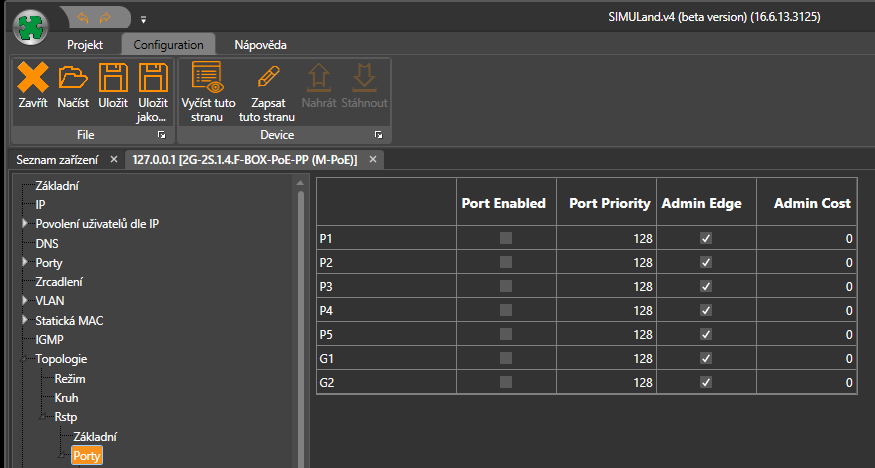

12 V případě potřeby nastavte v menu Topologie/Rstp/Základní a Porty podrobné parametry pro RSTP protokol Nastavení signalizace poruchy nebo sabotáže na optickém kruhu Při rozpojení optického kruhu v topologii LAN-RING v1 nebo v2 (porucha nebo sabotáž) dojde do 30 ms k přesměrování komunikace, přičemž změnu stavu kruhu (z loop na backup ) lze: namapovat na relé výstup na každém switchi, odeslat SNMP trapem, odeslat em. Podrobné informace naleznete například v manuálu k SIMULandu.v4 Další informace naleznete v nápovědě SIMULand.v4. 12/12
