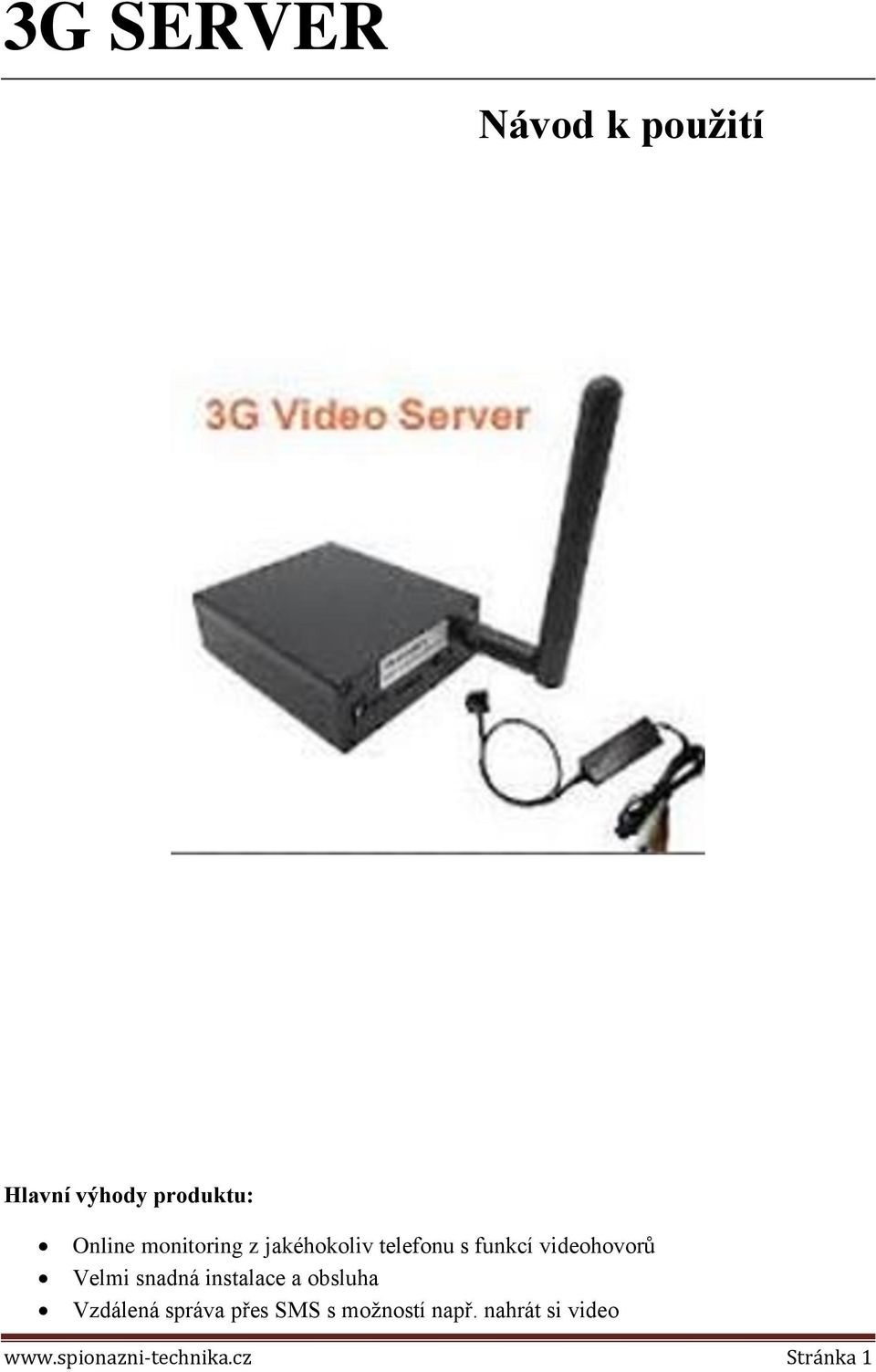

3G SERVER. Návod k použití. Hlavní výhody produktu:

Transkript

1 3G SERVER Návod k použití Hlavní výhody produktu: Online monitoring z jakéhokoliv telefonu s funkcí videohovorů Velmi snadná instalace a obsluha Vzdálená správa přes SMS s možností např. nahrát si video Stránka 1

2 1. Specifikace produktu Produkt podporuje USIM karty, které umožňují přenos dat na 3G síti Možnost online sledování videa a příp. audia, prostřednictvím 3G telefonu Zasílání MMS zpráv na váš mobil Vzdálená správa přes SMS zprávy Podpora až pěti uživatelů a dvou příjemců poplašných zpráv 2 vstupy a 1 výstup pro externí alarm Detekce pohybu Podpora SD karty s možností uchování videí, příp. zvuku Vestavěná, dobíjecí Li-on baterie pro případ výpadku sítě 2. Příprava Pokud budete chtít 3G Server používat, připravte si následující: 3G SIM kartu s aktivovaným datovým tarifem Na SIM kartě vypněte PIN kód Mobilní telefon s podporou videohovorů Pokud si nastavíte vlastní heslo, zapamatujte si ho. Reset přístroj, pokud neznáte heslo je téměř nemožný 3. Zobrazení a popis přístroje Čelní panel 1) Alarm - vstup 1 2) Alarm vstup 2 3) Uzemnění 4) Alarm výstup 5) Slot na vsunutí SIM karty 6) Audio/video vstup Zadní panel 1) Konektor pro připojení síťového adaptéru 2) Páčka ON/OFF 3) Slot na micro SD kartu 4) Tlačítko pro reset 5) LED dioda 6) Konektor pro přišroubování antény Stránka 2

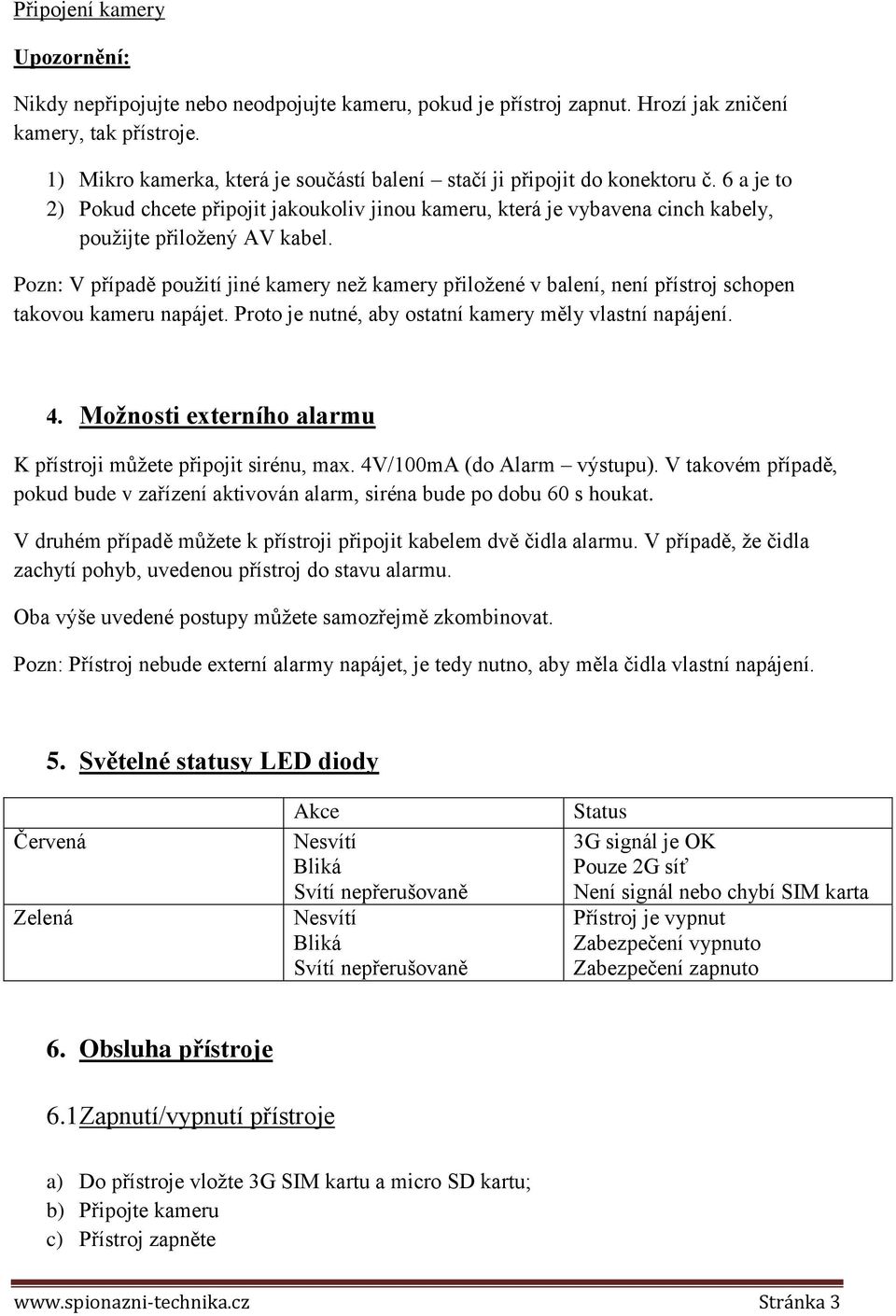

3 Připojení kamery Upozornění: Nikdy nepřipojujte nebo neodpojujte kameru, pokud je přístroj zapnut. Hrozí jak zničení kamery, tak přístroje. 1) Mikro kamerka, která je součástí balení stačí ji připojit do konektoru č. 6 a je to 2) Pokud chcete připojit jakoukoliv jinou kameru, která je vybavena cinch kabely, použijte přiložený AV kabel. Pozn: V případě použití jiné kamery než kamery přiložené v balení, není přístroj schopen takovou kameru napájet. Proto je nutné, aby ostatní kamery měly vlastní napájení. 4. Možnosti externího alarmu K přístroji můžete připojit sirénu, max. 4V/100mA (do Alarm výstupu). V takovém případě, pokud bude v zařízení aktivován alarm, siréna bude po dobu 60 s houkat. V druhém případě můžete k přístroji připojit kabelem dvě čidla alarmu. V případě, že čidla zachytí pohyb, uvedenou přístroj do stavu alarmu. Oba výše uvedené postupy můžete samozřejmě zkombinovat. Pozn: Přístroj nebude externí alarmy napájet, je tedy nutno, aby měla čidla vlastní napájení. 5. Světelné statusy LED diody Červená Zelená Akce Nesvítí Bliká Svítí nepřerušovaně Nesvítí Bliká Svítí nepřerušovaně Status 3G signál je OK Pouze 2G síť Není signál nebo chybí SIM karta Přístroj je vypnut Zabezpečení vypnuto Zabezpečení zapnuto 6. Obsluha přístroje 6.1 Zapnutí/vypnutí přístroje a) Do přístroje vložte 3G SIM kartu a micro SD kartu; b) Připojte kameru c) Přístroj zapněte Stránka 3

4 Nyní si již můžete zavolat na číslo SIM karty pro online video. Pozn: Pokud nebude přístroj nebo telefon na 3G signálu, není videohovor možný. Přístroj vypnete opět páčkou ON/OFF. Pokud si zavoláte v rámci běžného hlasového hovoru, můžete poslouchat okolí přístroje/kamery. Pozn: kvalita odposlechu závisí na kvalitě mikrofonu, použitého v kameře. 6.2 Ovládání hlasitost a zoom Během spojení můžete ovládat hlasitost, příp. si obraz přiblížit. Stači jen stisknout příslušnou klávesu na vašem telefonu: 1 Zoom in 3 Zoom out # přidání hlasitosti * snížení hlasitosti 9 Alarm výstup ON 7 Alarm výstup OFF 6.3 Nabíjení baterie Přístroj nabíjejte po dobu 4-5 hodin. Pokud nebudete přístroj delší dobu používat, nejprve nabijte baterii. 7. Jednotlivé SMS příkazy 7.1 Změna video signálu Přístroj podporuje dva video signály PAL a NTSC, Defaultně je nastaven PAL. Pokud budete používat kameru se signálem NTSC, pošlete nejprve na přístroj SMS ve tvaru: heslo#videosystem#ntsc# 7.2 Přidání/Smazání/ověření uživatelů Do přístroje můžete nastavit až 5 uživatelů. Stránka 4

5 Pokud jsou nastaveni uživatelé, mohou tato čísla uskutečňovat video hovory, příp. odposlech přes obyčejné hovory. Uživatelé mohou také zasílat některé SMS. Pozn: pokud nejsou uživatelé nastaveni, hovory může uskutečnit jakékoliv číslo Přidání uživatele: heslo#user#user1#user2#user3# Příklad: #user# # # # Po nastavení nemohou ostatní čísla již na přístroj volat. Aktivními uživateli jsou čísla z poslední SMS. Defaultní heslo je Smazání všech uživatelů: heslo#user#0# Ověření aktuálních uživatelů: heslo#user#?# Přístroj zašle SMS se seznamem aktuálních uživatelů. 7.3 Změna hesla staré heslo#password#nové heslo# Příklad: #password# Pozn: Heslo musí mít 6 číslic. 7.4 Nahrávání videa Po zaslání příkazu začne přístroj nahrávat 60 s video na vloženou SD kartu. heslo#video# Pozn: pokud není vložena SD karta, žádní video se nanahraje. Stránka 5

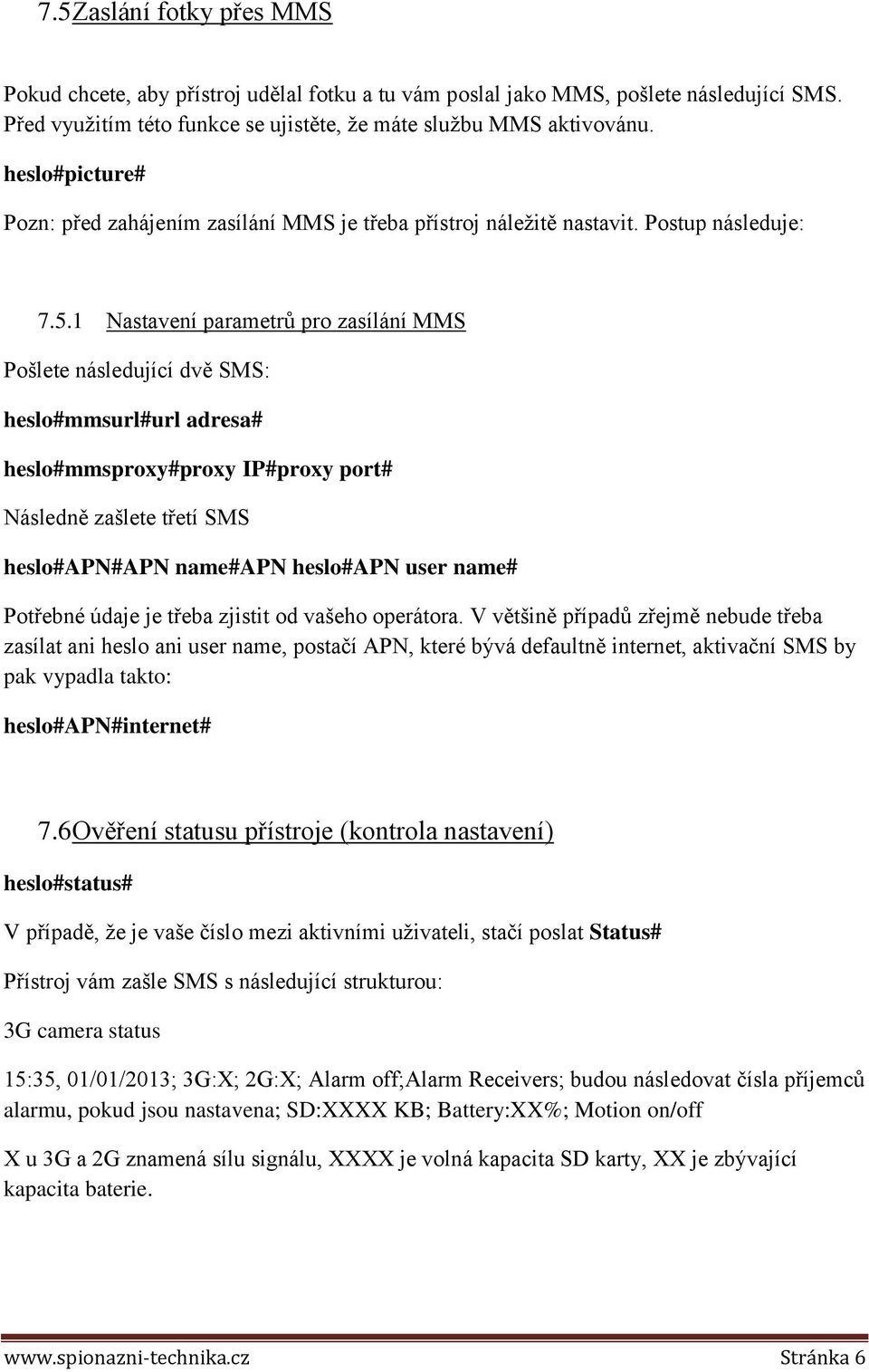

6 7.5 Zaslání fotky přes MMS Pokud chcete, aby přístroj udělal fotku a tu vám poslal jako MMS, pošlete následující SMS. Před využitím této funkce se ujistěte, že máte službu MMS aktivovánu. heslo#picture# Pozn: před zahájením zasílání MMS je třeba přístroj náležitě nastavit. Postup následuje: Nastavení parametrů pro zasílání MMS Pošlete následující dvě SMS: heslo#mmsurl#url adresa# heslo#mmsproxy#proxy IP#proxy port# Následně zašlete třetí SMS heslo#apn#apn name#apn heslo#apn user name# Potřebné údaje je třeba zjistit od vašeho operátora. V většině případů zřejmě nebude třeba zasílat ani heslo ani user name, postačí APN, které bývá defaultně internet, aktivační SMS by pak vypadla takto: heslo#apn#internet# 7.6 Ověření statusu přístroje (kontrola nastavení) heslo#status# V případě, že je vaše číslo mezi aktivními uživateli, stačí poslat Status# Přístroj vám zašle SMS s následující strukturou: 3G camera status 15:35, 01/01/2013; 3G:X; 2G:X; Alarm off;alarm Receivers; budou následovat čísla příjemců alarmu, pokud jsou nastavena; SD:XXXX KB; Battery:XX%; Motion on/off X u 3G a 2G znamená sílu signálu, XXXX je volná kapacita SD karty, XX je zbývající kapacita baterie. Stránka 6

7 7.7 Nastavení času heslo#time#hh/mm/dd/mm/yyyy# Příklad: #time#18/00/24/12/2013# je tak čas Štědrovečerní večeře v 18: Seznam SMS příkazů Po zaslání SMS obdržíte seznam všech SMS příkazů. heslo#help# V případě, že je vaše číslo mezi aktivními uživateli, stačí poslat Help# 7.9 SD karta a její formátování Všechny video hovory, MMS, fotky v případě alarmů, příp. krátké 60 s nahrávky jsou ukládány na mikro SD kartu v přístroji. Soubory jsou pojmenovány podle data nahrání. Pokud budete formátovat kartu (doporučujeme např. v případě, kdy se nedaří na ni uložit nahrané soubory), mějte na paměti, že tato akce smaže veškerá data na kartě uložená. heslo#formatsd# 7.10 Resetování přístroje V případě, že je přístroj špatně nastaven nebo jste zapomněli heslo, existují následující způsoby, jak přístroj zresetovat. Metoda 1 Pošlete SMS ve tvaru heslo#reset# Metoda 2 Ostrým předmětem, např. tuhou tužky stiskněte po dobu min 2s tlačítko reset na zapnutém přístroji. Stránka 7

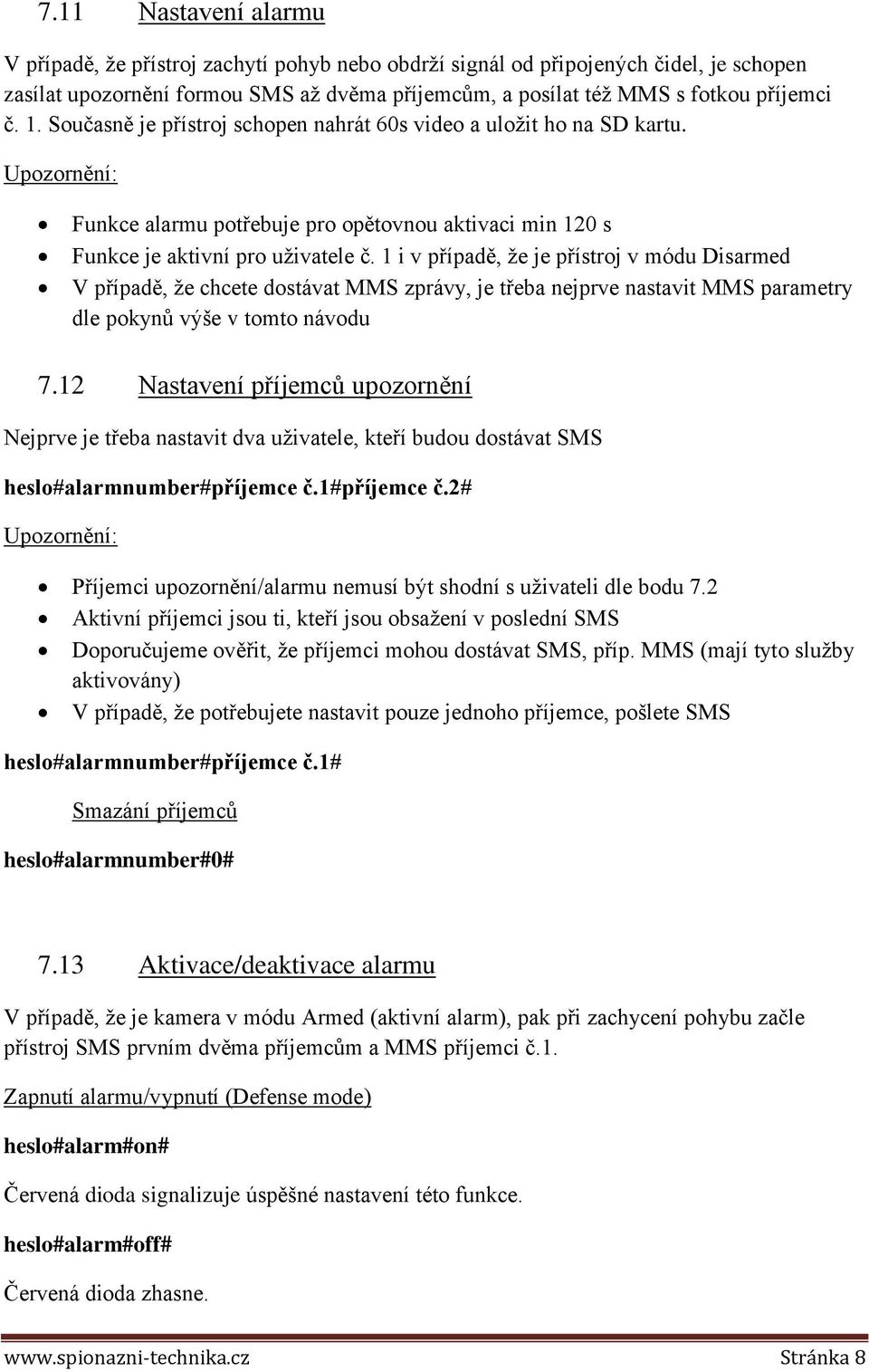

8 7.11 Nastavení alarmu V případě, že přístroj zachytí pohyb nebo obdrží signál od připojených čidel, je schopen zasílat upozornění formou SMS až dvěma příjemcům, a posílat též MMS s fotkou příjemci č. 1. Současně je přístroj schopen nahrát 60s video a uložit ho na SD kartu. Upozornění: Funkce alarmu potřebuje pro opětovnou aktivaci min 120 s Funkce je aktivní pro uživatele č. 1 i v případě, že je přístroj v módu Disarmed V případě, že chcete dostávat MMS zprávy, je třeba nejprve nastavit MMS parametry dle pokynů výše v tomto návodu 7.12 Nastavení příjemců upozornění Nejprve je třeba nastavit dva uživatele, kteří budou dostávat SMS heslo#alarmnumber#příjemce č.1#příjemce č.2# Upozornění: Příjemci upozornění/alarmu nemusí být shodní s uživateli dle bodu 7.2 Aktivní příjemci jsou ti, kteří jsou obsažení v poslední SMS Doporučujeme ověřit, že příjemci mohou dostávat SMS, příp. MMS (mají tyto služby aktivovány) V případě, že potřebujete nastavit pouze jednoho příjemce, pošlete SMS heslo#alarmnumber#příjemce č.1# Smazání příjemců heslo#alarmnumber#0# 7.13 Aktivace/deaktivace alarmu V případě, že je kamera v módu Armed (aktivní alarm), pak při zachycení pohybu začle přístroj SMS prvním dvěma příjemcům a MMS příjemci č.1. Zapnutí alarmu/vypnutí (Defense mode) heslo#alarm#on# Červená dioda signalizuje úspěšné nastavení této funkce. heslo#alarm#off# Červená dioda zhasne. Stránka 8

9 7.14 Nastavení detekce pohybem V případě, že je přístroj v módu Armed (alarm je zapnut), a pokud kamera zachytí pohyb, aktivuje funkci alarmu. Upozornění: Dejte pozor, aby kamera měla dobrý výhled Osvětlení, jak přirozené, tak umělé může ovlivnit funkci detekce pohybu Funkci detekce pohybu si můžete zapnut nebo vypnout heslo#motion#on# nebo heslo#motion#off# Defaultně je nastaveno on Nastavení citlivosti sepnutí detekce pohybu heslo#cmdlevel#1-6# Citlivost nastavte výběrem číslic = malá citlivost, 6 = vysoká citlivost. Defaultně je nastaveno Nastavení textu zprávy pro upozornění Můžete si téř nastavit obsah zprávy, která bude formou SMS zasílána dvěma příjemcům. heslo#alarm SMS#XXXXXXX# Zpráva může místo XXXXXX obsahovat až 128 znaků (včetně mezer). Aktivní zpráva je ta, která ze na přístroj zaslána jako poslední. Zrušení zprávy provedete zasláním SMS: heslo#alarmsms# 8. Parametry přístroje Parametry GPS sítě Přenosová rychlost Video hovory Video signál Mikro SD karta Adaptér Baterie Rozměry HSDPA/UMTS 900/2100 MHz GPRS/GSM 850/900/1800 MHz Max. 384 kbps 3GPP QCIF 176x144 PAL/NTSC Max. 8GB V, AC 5V DC 500 ma Li-on 1500 mah 72x62x23 mm Stránka 9

10 Váha 129 g 9. Přehled všech SMS příkazů SMS zprávy musí obsahovat pouze anglická slova Před heslem, stejně jako před prvním písmenem nesmí být pauza Každá SMS musí končit znakem # Funkce Změna hesla Nastavení uživatelů Ověření uživatelů Smazání uživatelů Nastavení video signálu Arm/Disarm Detekce pohybem Citlivost detekce pohybu Nastavení příjemců upozornění Vymazání příjemců upozornění Text zprávy upozornění Nastavení času přístroje Nahrávání videa Vyvolání seznamu příkazů Zaslání MMS Ověření statusu Formátování SD karty Nastavení URL pro MMS Nastavení proxy pro MMS Nastavení APN Reset přístroje SMS staré heslo#password#nové heslo# heslo#user#user1#user2#user3# heslo#user#?# heslo#user#0# heslo#videosystem#pal/ntsc# heslo#alarm#on/off# heslo#motion#on/off# heslo#cmdlevel#1-6# heslo#alarmnumber#xxxx#xxxx# heslo#alarmnumber#0# heslo#alarmsms#xxxxx# heslo#time#hh/mm/dd/mm/yyyy# heslo#video# heslo#help# heslo#picture# heslo#status# heslo#formatsd# heslo#mmsurl#adresa url# heslo#mmsproxy#proxy IP#proxy port# heslo#apn#apnname#heslo#username# heslo#reset# Ovládání přístroje se může v závislosti na jednotlivých sériích drobně lišit. Přístroj používejte v souladu s platnými právními předpisy. Dodavatel nenese žádnou odpovědnost za použití přístroje v rozporu s těmito předpisy. Pokud v návodu naleznete nějaké nepřesnosti, budeme rádi, pokud nás budete informovat na našem u podpora@spionazni-technika.cz Stránka 10
