Datový list (technické parametry) a bezpečnostní list

Transkript

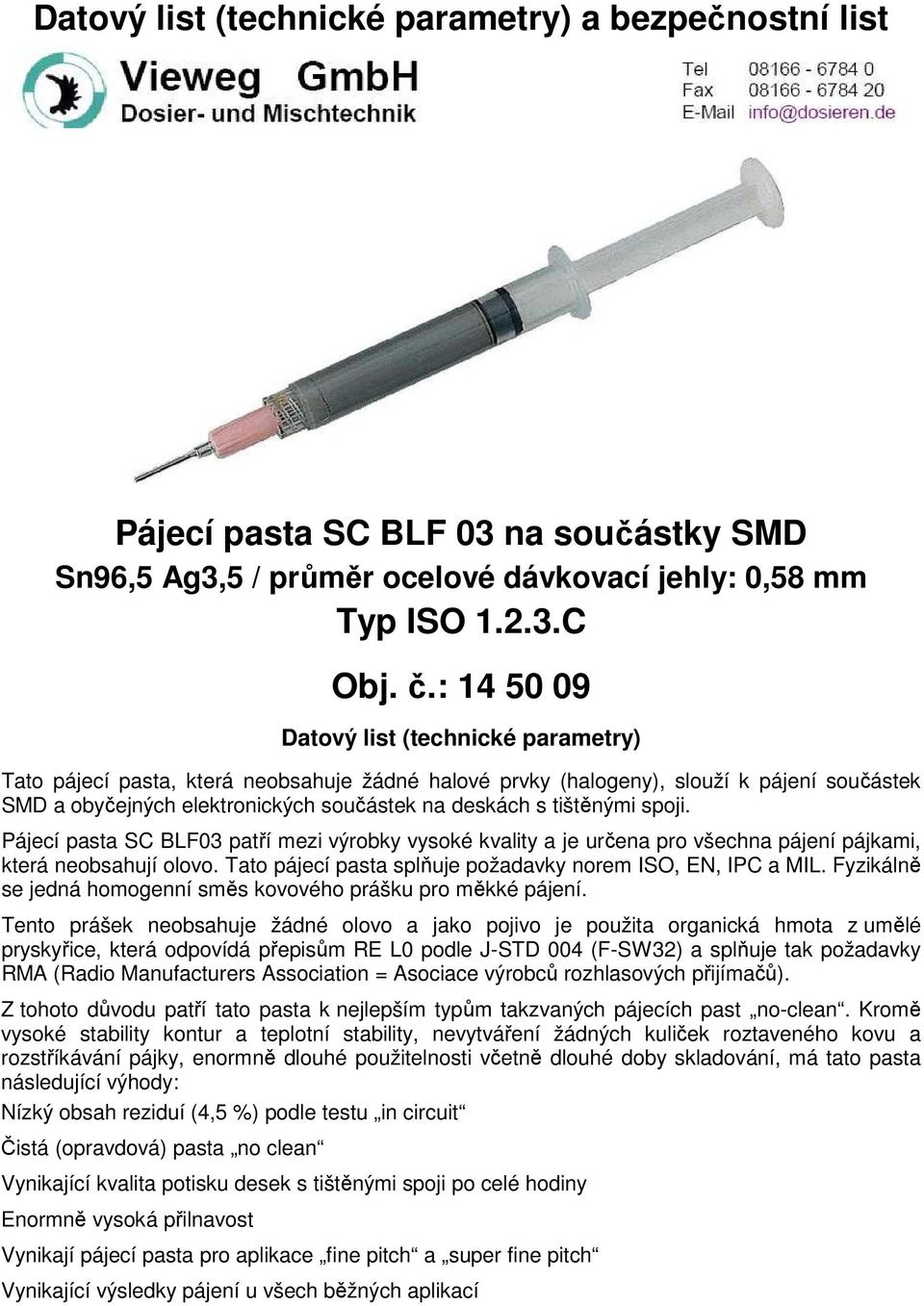

1 Datový list (technické parametry) a bezpečnostní list Pájecí pasta SC BLF 03 na součástky SMD Sn96,5 Ag3,5 / průměr ocelové dávkovací jehly: 0,58 mm Typ ISO C Obj. č.: Datový list (technické parametry) Tato pájecí pasta, která neobsahuje žádné halové prvky (halogeny), slouží k pájení součástek SMD a obyčejných elektronických součástek na deskách s tištěnými spoji. Pájecí pasta SC BLF03 patří mezi výrobky vysoké kvality a je určena pro všechna pájení pájkami, která neobsahují olovo. Tato pájecí pasta splňuje požadavky norem ISO, EN, IPC a MIL. Fyzikálně se jedná homogenní směs kovového prášku pro měkké pájení. Tento prášek neobsahuje žádné olovo a jako pojivo je použita organická hmota z umělé pryskyřice, která odpovídá přepisům RE L0 podle J-STD 004 (F-SW32) a splňuje tak požadavky RMA (Radio Manufacturers Association = Asociace výrobců rozhlasových přijímačů). Z tohoto důvodu patří tato pasta k nejlepším typům takzvaných pájecích past no-clean. Kromě vysoké stability kontur a teplotní stability, nevytváření žádných kuliček roztaveného kovu a rozstříkávání pájky, enormně dlouhé použitelnosti včetně dlouhé doby skladování, má tato pasta následující výhody: Nízký obsah reziduí (4,5 %) podle testu in circuit Čistá (opravdová) pasta no clean Vynikající kvalita potisku desek s tištěnými spoji po celé hodiny Enormně vysoká přilnavost Vynikají pájecí pasta pro aplikace fine pitch a super fine pitch Vynikající výsledky pájení u všech běžných aplikací

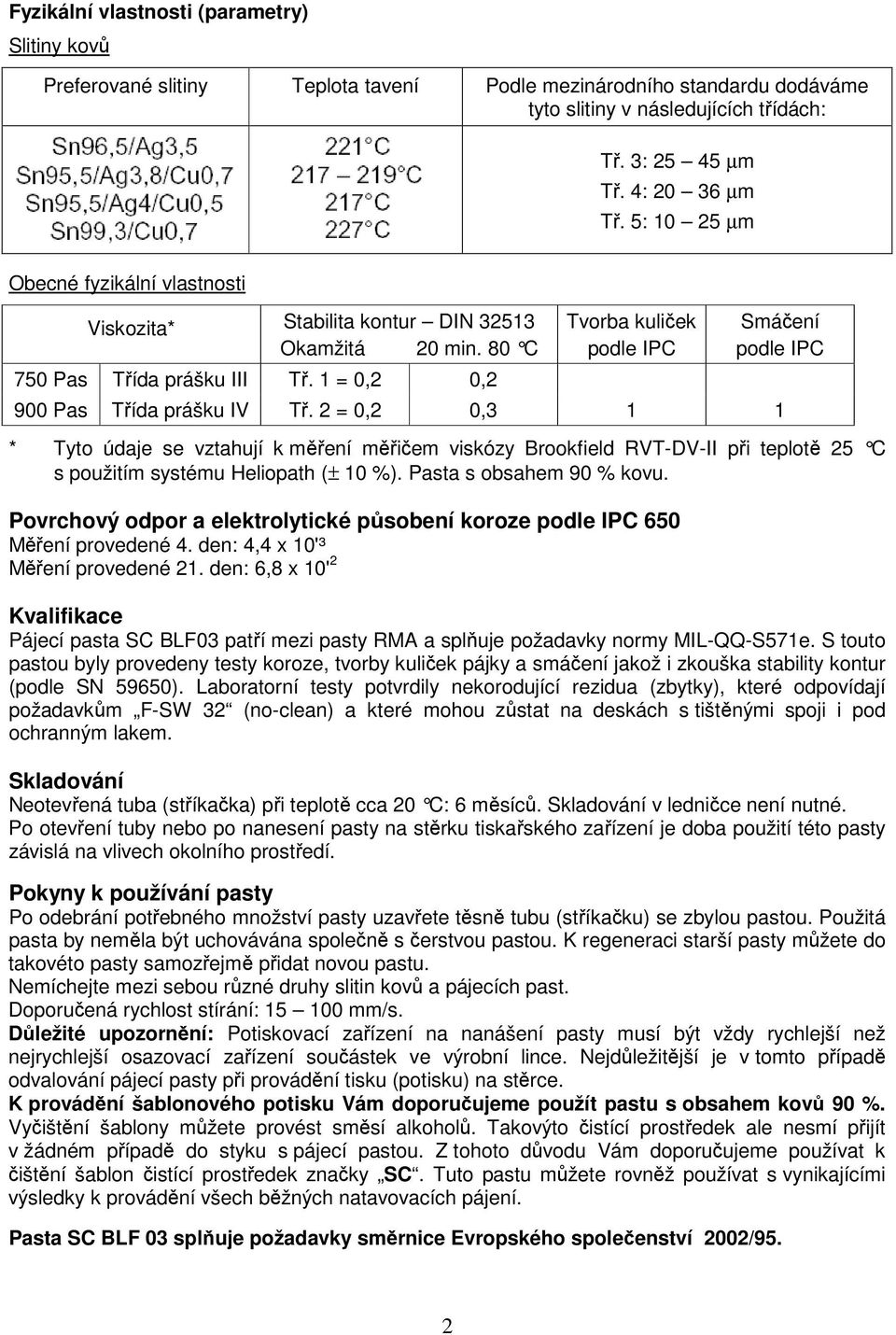

2 Fyzikální vlastnosti (parametry) Slitiny kovů Preferované slitiny Teplota tavení Podle mezinárodního standardu dodáváme tyto slitiny v následujících třídách: Tř. 3: µm Tř. 4: µm Tř. 5: µm Obecné fyzikální vlastnosti Viskozita* Stabilita kontur DIN Okamžitá 20 min. 80 C 750 Pas Třída prášku III Tř. 1 = 0,2 0,2 Tvorba kuliček podle IPC Smáčení podle IPC 900 Pas Třída prášku IV Tř. 2 = 0,2 0,3 1 1 * Tyto údaje se vztahují k měření měřičem viskózy Brookfield RVT-DV-II při teplotě 25 C s použitím systému Heliopath (± 10 %). Pasta s obsahem 90 % kovu. Povrchový odpor a elektrolytické působení koroze podle IPC 650 Měření provedené 4. den: 4,4 x 10'³ Měření provedené 21. den: 6,8 x 10' 2 Kvalifikace Pájecí pasta SC BLF03 patří mezi pasty RMA a splňuje požadavky normy MIL-QQ-S571e. S touto pastou byly provedeny testy koroze, tvorby kuliček pájky a smáčení jakož i zkouška stability kontur (podle SN 59650). Laboratorní testy potvrdily nekorodující rezidua (zbytky), které odpovídají požadavkům F-SW 32 (no-clean) a které mohou zůstat na deskách s tištěnými spoji i pod ochranným lakem. Skladování Neotevřená tuba (stříkačka) při teplotě cca 20 C: 6 měsíců. Skladování v ledničce není nutné. Po otevření tuby nebo po nanesení pasty na stěrku tiskařského zařízení je doba použití této pasty závislá na vlivech okolního prostředí. Pokyny k používání pasty Po odebrání potřebného množství pasty uzavřete těsně tubu (stříkačku) se zbylou pastou. Použitá pasta by neměla být uchovávána společně s čerstvou pastou. K regeneraci starší pasty můžete do takovéto pasty samozřejmě přidat novou pastu. Nemíchejte mezi sebou různé druhy slitin kovů a pájecích past. Doporučená rychlost stírání: mm/s. Důležité upozornění: Potiskovací zařízení na nanášení pasty musí být vždy rychlejší než nejrychlejší osazovací zařízení součástek ve výrobní lince. Nejdůležitější je v tomto případě odvalování pájecí pasty při provádění tisku (potisku) na stěrce. K provádění šablonového potisku Vám doporučujeme použít pastu s obsahem kovů 90 %. Vyčištění šablony můžete provést směsí alkoholů. Takovýto čistící prostředek ale nesmí přijít v žádném případě do styku s pájecí pastou. Z tohoto důvodu Vám doporučujeme používat k čištění šablon čistící prostředek značky SC. Tuto pastu můžete rovněž používat s vynikajícími výsledky k provádění všech běžných natavovacích pájení. Pasta SC BLF 03 splňuje požadavky směrnice Evropského společenství 2002/95. 2

3 Bezpečnostní list podle nařízení Evropského společenství č. 1907/2006 (REACH) Verze: 1.4 Datum tisku: , přepracováno dne: Název výrobku: SC BLF03 1. Název výrobku a firmy 1.1 Obchodní název výrobku: Lotpaste SC BLF03 (Pájecí pasta SC BLF03) 1.2 Použití výrobku Výrobek slouží k pájení Identifikované aplikace Viz Datový list Oblasti použití a podmínky použití Průmysl a živnosti: Pájení Funkce výrobku Přípravek k pájení 1.3 Dodavatel: Vieweg GmbH Gewerbepark Kranzberg Tel.: Fax: Tísňové volání: +49/+871/ oder 0173/ info@dosieren.de 2. Možná nebezpečí 2.1 Označení nebezpečí: Dráždivá látka Xi 2.2 Doplňující pokyny ohledně nebezpečí pro člověka a životní prostředí: Možné škodlivé účinky na člověka a možné příznaky (symptomy): Při pájení vznikající výpary mohou způsobit podráždění očí, dýchacích orgánů a bolesti hlavy. Vdechování těchto výparů může vyvolat nevolnost, zvracení, bolesti hlavy, kloubů nebo svalů. Samotná látka může způsobit podráždění pokožky a očí. Delší kontakt s výrobkem může být příčinou přecitlivosti (senzibility). Horká, roztavená pájka může způsobit vážné popáleniny. Možné škodlivé účinky na životní prostředí: Protože tento výrobek (některé druhy past) obsahuje měď, může způsobit mírné ohrožení vody (vodních zdrojů). Další možná nebezpečí: Při používání výrobku v normálních podmínkách a při dodržování všeobecných hygienických předpisů není tento výrobek nijak zvláště nebezpečný. 3

4 3. Složení výrobku 3.1 Chemické vlastnosti Pájecí pasta je směsí kovového prášku z předslitiny s kalafunovým tavidlem, které obsahuje aktivátory a tixotropní přísady. 3.2 Nebezpečné složky (látky) Chemická značka EINECS REACH indexu CAS Obsah (%) Nebezpečí Sn Žádné Žádné CAS# % Žádné Ag Žádné Žádné CAS# % Žádné Cu Žádné Žádné CAS# % Žádné Směs umělých pryskyřic Žádné Žádné 3 5,5 % Žádné Směs terpenů Žádné Žádné CAS# % Žádné Tixotropní přísady Žádné Žádné 1,5 3 % Žádné 3.3 Doplňující poznámky Při používání výrobku v normálních podmínkách a při dodržování všeobecných hygienických předpisů není tento výrobek nijak zvláště nebezpečný. 4. Opatření první pomoci 4.1 Všeobecné pokyny Žádné zvláštní pokyny. 4.2 Opatření při vdechnutí Po vdechnutí výparů vyneste postižného z nebezpečného prostoru a zajistěte přístup čerstvého vzduchu. Při zástavě dechu použijte umělé dýchání a zavolejte lékařskou pomoc. 4.3 Opatření při styku s pokožkou Omyjte postižené místo důkladně teplou vodou a mýdlem. Vznikle-li podráždění pokožky, vyhledejte lékařskou pomoc. 4.4 Opatření při vniknutí do očí Vyndejte z očí kontaktní čočky propláchněte si oči teplou vodou po dobu minimálně 15 minut a případně vyhledejte lékařskou pomoc. 4.5 Opatření po spolknutí Pokud zůstane postižená osoba při vědomí, dejte ji vypít velké množství vody. V tomto případě je nutné dále zajistit lékařské ošetření. 5. Protipožární opatření 5.1 Vhodné hasící prostředky: Pěna, prášek, CO Nevhodné hasící prostředky: Voda. 5.3 Zvláštní ohrožení látkou, jejími spalinami nebo vzniklými plyny: Při spalování látky se může uvolnit kysličník (oxid) uhličitý, kysličník (oxid) uhelnatý nebo jiné jedovaté plyny. Při pájení otevřeným plamenem může dojít k zapálení tavidla a k jeho hoření. Při vysokých teplotách se mohou rovněž uvolnit výpary kovů. 5.4 Zvláštní ochranné vybavení: Při vyšších teplotách (žárech) doporučujeme použít ochranu dýchacích cest. 5.5 Doplňující opatření: Nedávejte tento výrobek do blízkosti zdrojů, které by jej mohly zapálit. Zajistěte dostatečné větrání. 4

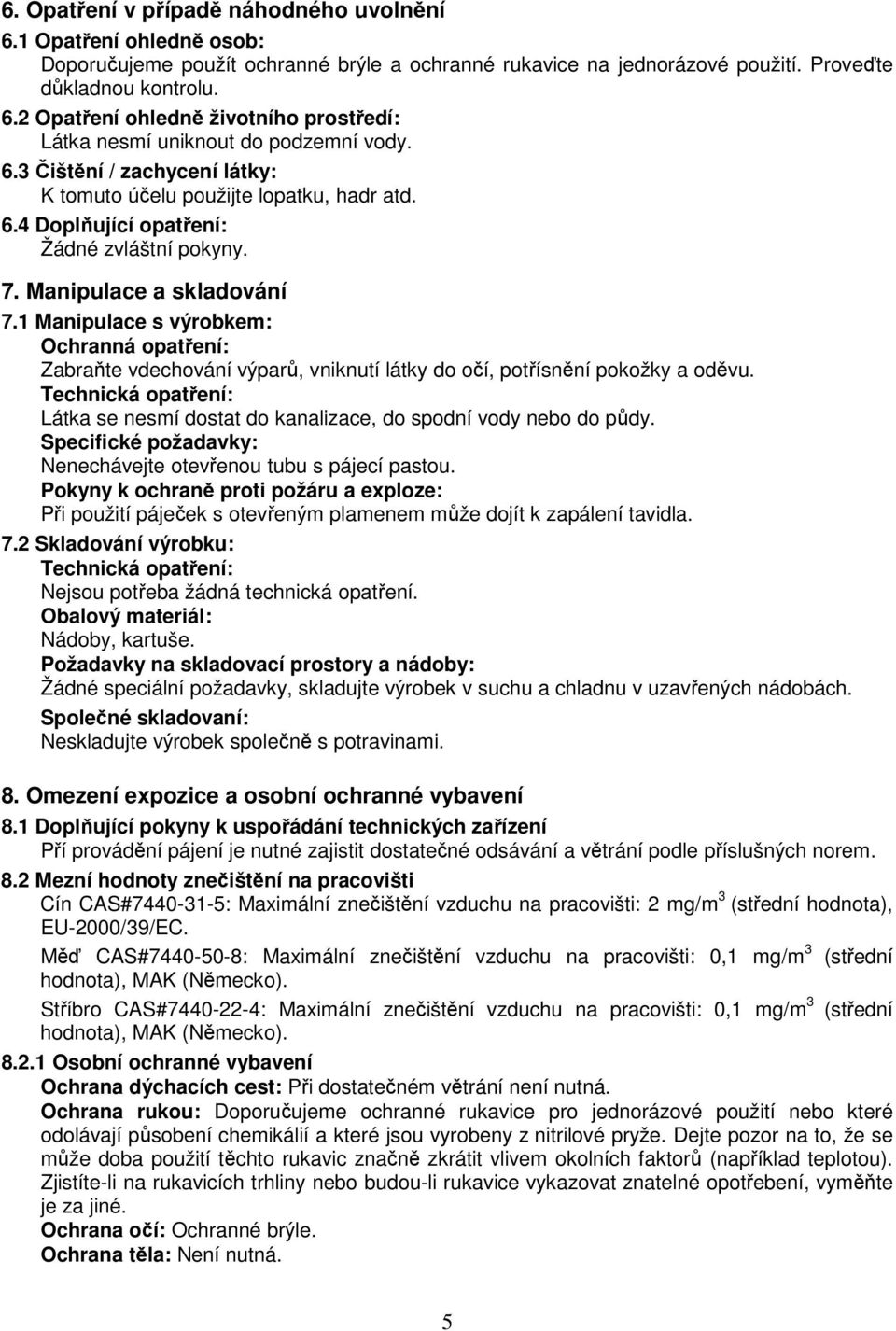

5 6. Opatření v případě náhodného uvolnění 6.1 Opatření ohledně osob: Doporučujeme použít ochranné brýle a ochranné rukavice na jednorázové použití. Proveďte důkladnou kontrolu. 6.2 Opatření ohledně životního prostředí: Látka nesmí uniknout do podzemní vody. 6.3 Čištění / zachycení látky: K tomuto účelu použijte lopatku, hadr atd. 6.4 Doplňující opatření: Žádné zvláštní pokyny. 7. Manipulace a skladování 7.1 Manipulace s výrobkem: Ochranná opatření: Zabraňte vdechování výparů, vniknutí látky do očí, potřísnění pokožky a oděvu. Technická opatření: Látka se nesmí dostat do kanalizace, do spodní vody nebo do půdy. Specifické požadavky: Nenechávejte otevřenou tubu s pájecí pastou. Pokyny k ochraně proti požáru a exploze: Při použití páječek s otevřeným plamenem může dojít k zapálení tavidla. 7.2 Skladování výrobku: Technická opatření: Nejsou potřeba žádná technická opatření. Obalový materiál: Nádoby, kartuše. Požadavky na skladovací prostory a nádoby: Žádné speciální požadavky, skladujte výrobek v suchu a chladnu v uzavřených nádobách. Společné skladovaní: Neskladujte výrobek společně s potravinami. 8. Omezení expozice a osobní ochranné vybavení 8.1 Doplňující pokyny k uspořádání technických zařízení Pří provádění pájení je nutné zajistit dostatečné odsávání a větrání podle příslušných norem. 8.2 Mezní hodnoty znečištění na pracovišti Cín CAS# : Maximální znečištění vzduchu na pracovišti: 2 mg/m 3 (střední hodnota), EU-2000/39/EC. Měď CAS# : Maximální znečištění vzduchu na pracovišti: 0,1 mg/m 3 (střední hodnota), MAK (Německo). Stříbro CAS# : Maximální znečištění vzduchu na pracovišti: 0,1 mg/m 3 (střední hodnota), MAK (Německo) Osobní ochranné vybavení Ochrana dýchacích cest: Při dostatečném větrání není nutná. Ochrana rukou: Doporučujeme ochranné rukavice pro jednorázové použití nebo které odolávají působení chemikálií a které jsou vyrobeny z nitrilové pryže. Dejte pozor na to, že se může doba použití těchto rukavic značně zkrátit vlivem okolních faktorů (například teplotou). Zjistíte-li na rukavicích trhliny nebo budou-li rukavice vykazovat znatelné opotřebení, vyměňte je za jiné. Ochrana očí: Ochranné brýle. Ochrana těla: Není nutná. 5

6 8.2.2 Ochrana životního prostředí Není určena. 9. Fyzikální a chemické vlastnosti 9.1 Vzhled: Pasta 9.2 Barva: Kovově šedá 9.3 Zápach: Specifický, velmi slabý 9.4 Teplota tavení: Pryskyřice > 80 C, kov C 9.5 Teplota varu: Neuvedena 9.6 Zápalná teplota: Neuvedena 9.7 Vznětlivost: Lze zapálit plamenem 9.8 Nebezpečí exploze (výbuchu): Neuvedeno 9.9 Tlak výparů: Neuveden 9.10 Hustota: > Rozpustnost ve vodě: Neuvedena 9.12 ph-hodnota: Neuvedena (tavidlo 4 6) 9.13 Viskozita: Pas 9.14 Zkouška rozpouštědly: Neuvedena 9.15 Obsah rozpouštědla: 4 6 % 10. Stabilita a reagence 10.1 Nebezpečné reakce: Neuvedeny 10.2 Nebezpečné látky: Výrobek je v normálních podmínkách stabilní Nebezpečné produkty rozkladu: Při spalování produktu se může uvolnit kysličník (oxid) uhličitý, kysličník (oxid) uhelnatý nebo jiné jedovaté plyny. Při pájení otevřeným plamenem může dojít k zapálení tavidla a k jeho hoření. Při vysokých teplotách se mohou rovněž uvolnit výpary kovů. 11. Údaje o jedovatosti výrobku Kovový cín a kovové stříbro nejsou jedovaté látky. Mírné ohrožení vody může způsobit nízký obsah mědi v některých druzích pájecích past. 12. Ekologické údaje Komponenty pájecí pasty bez kovu jsou snadno biologicky odbouratelné (rozložitelné). 13. Likvidace výrobku Výrobky, které obsahují olovo, jsou zvláštním odpadem a jejich likvidaci je nutné provést podle národních nebo místních předpisů (podle zákona o odpadech). 14. Předpisy, které se týkají přepravy výrobku Ve smyslu předpisů o přepravě RID, ADR, ADNR, IMDG a IATA-DGR nepředstavuje tento výrobek žádná nebezpečí. 6

7 15. Právní předpisy 15.1 Předpisy Evropské unie: Posouzení bezpečnosti látky: Žádné ohrožení. Označení výrobku symboly: Xi: Dráždivá látka R-věty (nebezpečí): R 36/38: Dráždí oči a pokožku R 42/43: Senzibilita (přecitlivělost) následkem vdechnutí a po potřísnění pokožky S-věty (bezpečnost): S 24/25: Zabraňte vniknutí látky do očí a potřísnění pokožky S 36/37: Používejte při práci vhodné ochranné rukavice a ochranný oděv S 45: Při nevolnosti vyhledejte okamžitě lékařskou pomoc 15.2 Národní předpisy: Dodržujte předepsané podmínky pro zaměstnání podle přepisu Evropského hospodářského společenství o ochraně nastávajících a kojících matek (92/85). Třída ohrožení vodních zdrojů: WGK 1: Pasty, které obsahují měď, ohrožují mírně vodní zdroje Dodržujte národní právní předpisy a zákony. 16. Ostatní údaje 16.1 Doslovné znění R-vět v odstavci 3: R-věty platí pro složky obsažené v látkách a nepopisují klasifikaci přípravy. Příslušná označení jsou uvedena v kapitole Pokyny k provádění školení: Uživatel výrobku by měl upozornit ostatní osoby na možná nebezpečí a vysvětlit jim, jak tento výrobek správně používat Doporučená omezení použití výrobku: Tuto pájecí pastu lze používat pouze pro pájení. Jiné aplikace nejsou dovoleny. Eventuální výjimky je třeba prokonzultovat s výrobcem. Veškeré údaje, které jsou uvedeny v tomto bezpečnostním listě, se opírají o současný stav našich znalostí, nepředstavují však žádné ujištění o vlastnostech výrobku a nezakládají žádný právní smluvní poměr. Tyto údaje popisují bezpečnostní požadavky a nebrání našim zákazníkům, aby provedli vlastní zkoušky výrobku jeho použitelnosti podle specifických požadavků, které zákazníci od tohoto výrobku požadují. 7
