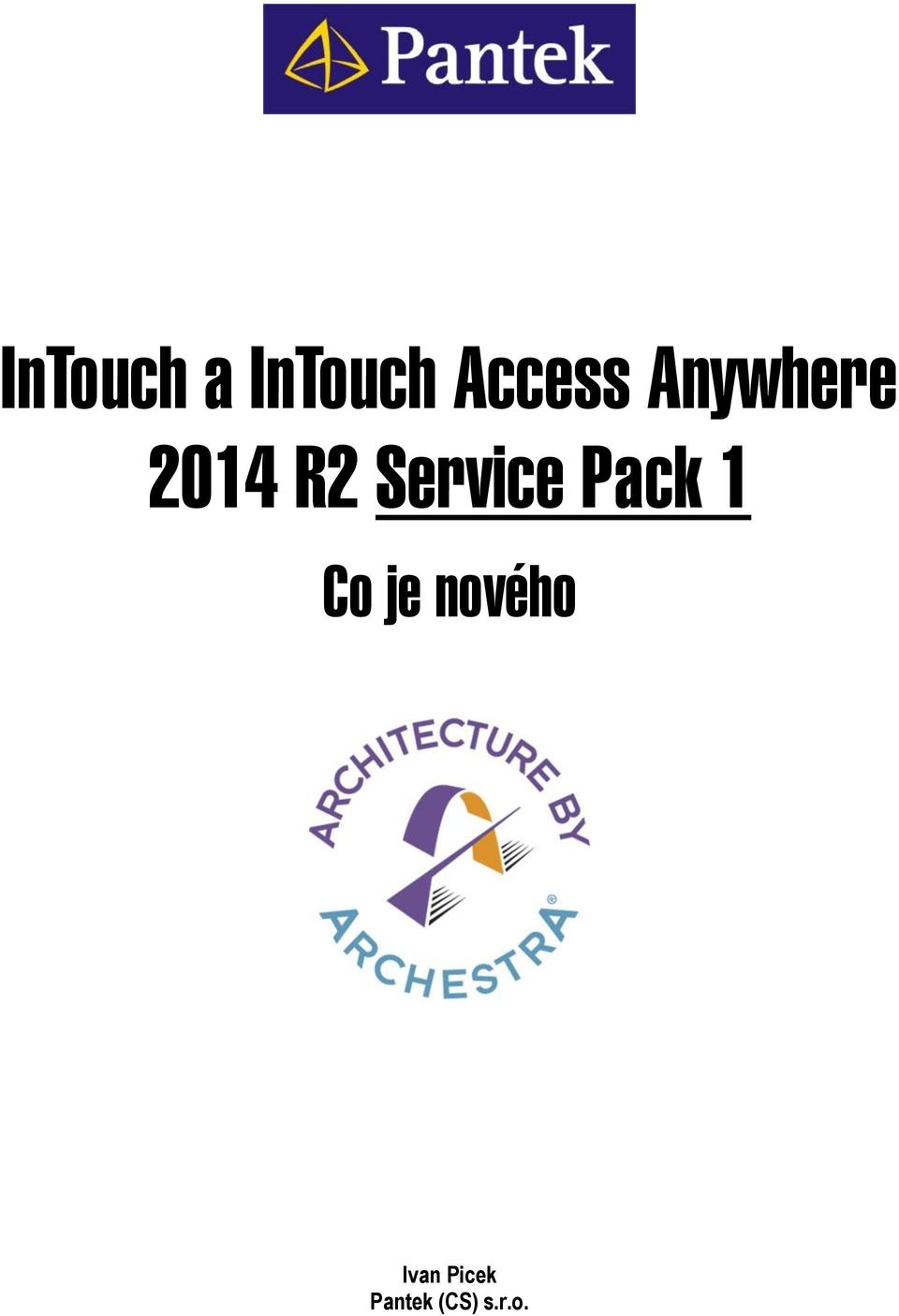

1 InTouch a InTouch Access Anywhere 2014 R2 Service Pack 1 Co je nového Ivan Picek Pantek (CS) s.r.o.

2 Strana 2 Obsah Úvod Service Pack 1 pro InTouch 2014 R2 Service Pack 1 pro InTouch Access Anywhere 2014 R2 Dostupnost Service Packu Další informace Úvod InTouch Wonderware InTouch je oblíbený software pro vizualizaci, sběr dat a supervizní řízení technologických procesů kategorie SCADA/HMI (Supervisory Control and Data Acquisition / Human-Machine Interface) s legendární uživatelskou přátelskostí a celosvětovým rozšířením. InTouch umožňuje operátorům, technologům, kontrolorům i manažerům v reálném čase sledovat a reagovat na průběhy veškerých výrobních operací prostřednictvím názorného grafického znázornění libovolných technologických procesů. Program InTouch umožňuje snadno vytvořit grafické zobrazení jakýchkoliv výrobních technologií na monitoru počítače, jejich ovládání a dynamické animace, které věrně a v reálném čase zobrazují aktuální stavy provozovaných systémů. InTouch Access Anywhere Wonderware InTouch Access Anywhere je rozšíření produktu InTouch, které umožňuje vzdálené připojení k InTouch aplikacím přes sítě intranet nebo Internet. Připojení je možné z jakéhokoliv zařízení s webovým prohlížečem, který podporuje protokol HTML5. Je přitom lhostejné, na jakém OS nebo na jakém hardware webový prohlížeč běží. Velmi důležitým faktorem je, že na tato klientská zařízení není nutno instalovat žádný doplňující software. Ke vzdáleně provozovaným aplikacím InTouch se tedy lze okamžitě odkudkoliv a kdykoliv připojit nejen z osobních počítačů, notebooků, ale i z tabletů nebo chytrých telefonů prakticky jakýchkoliv výrobců. InTouch Access Anywhere Server je určen především pro mobilní uživatele, kteří jsou mimo svá běžná pracoviště a potřebují mít přístup k aplikacím InTouch. Dále i pro tzv. příležitostné uživatele, kteří potřebují pracovat s InTouchem jen občas. Pro všechny tyto uživatele se nevyplatí kupovat vlastní licence InTouch. Díky InTouch Access Anywhere může větší množství mobilních nebo příležitostných uživatelů sdílet menší počet InTouch licencí, což přináší výraznou úsporu nákladů. Service Pack 1 pro System Platform 2014 R2 V únoru 2016 byl vydán Service Pack 1 pro Wonderware System Platform 2014 R2. Tento Service Pack se týká všech součástí System Platform 2014 R2, tedy také InTouch 2014 R2 a InTouch Access Anywhere 2014 R2. V tomto dokumentu je popsáno, co nového přináší Service Pack 1 pro InTouch a InTouch Access Anywhere. Novinky pro Wonderware System Platform / Application Server jsou popsány v samostatném dokumentu.

3 Strana 3 Service Pack 1 pro InTouch 2014 R2 Novinky v Service Pack 1 pro InTouch 2014 R2: Čísla je možno zobrazit a vkládat v národním nastavení Export nebo import knihovny stylů pro moderní aplikaci InTouch Export ArchestrA symbolů z moderní aplikace InTouch Export souborů pro překlad aplikace do různých jazyků z ArchestrA symbolů v moderní aplikaci InTouch Rozšíření možností exportu ArchestrA symbolu Rozšíření možností Custom Property typu History Summary Rozšíření možností instalace vývojového prostředí V moderní aplikaci lze použít vlastní.net DLL knihovnu (nebo knihovnu třetí strany) Zvýšené zabezpečení publikované aplikace Podpora nových OS a SQL serverů Rozšíření možností knihovny stylů a formátů čísel Rozšíření možností vkládání ArchestrA symbolů Rozšíření možností spojnice Nápověda pro knihovnu Situational Awareness Library (SAL) Všechny zde uvedené nové vlastností ze Service Pack 1 pro Wonderware System Platform 2014 R2 (kromě Rozšíření možností Custom Property typu History Summary) jsou využitelné i ve vizualizačních aplikacích InTouch bez Wonderware Application Serveru. Poznámka: Zde jsou popsány pouze novinky Service Pack 1 pro Wonderware InTouch 2014 R2. Některé novinky už přinesl Patch 01, který byl k dispozici před vydáním Service Packu 1, a nyní byly zahrnuty do Service Packu 1. Přehledný popis novinek verze InTouch 2014 R2 je popsán v dokumentu Wonderware InTouch 2014 R2 Co je nového (dostupný na

4 Strana 4 Čísla je možno zobrazit a vkládat v národním nastavení Čísla v ArchestrA symbolech mohou být zobrazována ve tvaru nastaveném v nastavení národního prostředí ve Windows. Tam je možno zvolit, jaký oddělovač desetinných míst a tisíců chci používat. Toto nastavení může být nově použito pro zobrazení i vkládání čísel v aplikaci InTouch. Klávesnice v InTouch Window Viewer nyní proto také obsahuje další klávesy pro vložení oddělovačů desetinných míst a tisíců. Použití národního nastavení je volitelné; je tedy možné tuto vlastnost ve Window Makeru vypnout. Obr. 1: Klávesnice pro vložení čísel s dalšími klávesami Export nebo import knihovny stylů pro moderní aplikaci InTouch Knihovnu stylů je možno exportovat z InTouch aplikace typu Modern nebo importovat do InTouch aplikace typu Modern (dále moderní aplikace InTouch). Tato volba byla dříve dostupná jen v prostředí IDE. Export ArchestrA symbolů z moderní aplikace InTouch Z moderní aplikace InTouch je možno exportovat jednotlivé symboly. Až dosud bylo možno exportovat pouze všechny symboly najednou bez možnosti výběru. Toto usnadňuje přenos potřebných symbolů mezi projekty InTouch. Export souborů pro překlad aplikace do různých jazyků z ArchestrA symbolů v moderní aplikaci InTouch Chceme-li přeložit aplikaci InTouch do více jazyků, je třeba exportovat soubor obsahující řetězce znaků použité v aplikaci a v ArchestrA symbolech. Tento soubor slouží pro vytvoření překladu. Nyní je možno vytvořit takovýto exportní soubor pro jednotlivé ArchestrA symboly v moderní aplikaci InTouch (dříve bylo možno exportovat překlady jen pro všechny ArchestrA symboly dohromady).

5 Strana 5 Rozšíření možností exportu ArchestrA symbolu Při exportu ArchestrA symbolu byly spolu s ArchestrA symbolem exportovány též všechny ArchestrA symboly z Graphic Toolbox vložené do exportovaného symbolu. To zůstává zachováno. Kromě toho nyní uživatel může zvolit, zda chce spolu s exportovaným symbolem exportovat též ArchestrA symboly, které jsou součástí objektů aplikačního serveru a jsou vloženy do exportovaného symbolu. Rozšíření možností Custom Property typu History Summary V ArchestrA symbolech je možno vytvářet Custom Property typu History Summary, které umožňují pracovat s hodnotami uloženými ve Wonderware Historianu. Lze získat výsledky jednoduchých statistických výpočtů provedených nad hodnotami z Historianu, například nejvyšší a nejnižší hodnotu v určitém časovém období, průměr či součet. Nově přibyla možnost získat poslední uloženou hodnotu. Rozšíření možností instalace vývojového prostředí Vývojové prostředí IDE může být nainstalováno bez současné instalace Galaxy Repository. Tuto novinku ocení všichni uživatelé, kteří se pomocí IDE připojují ke Galaxy Repository umístěné na jiném počítači. Nyní již není nutno instalovat Galaxy repository na počítače, na kterých není potřeba. V moderní aplikaci lze použít vlastní.net DLL knihovnu (nebo knihovnu třetí strany) Jedná se o možnost, která byla dříve dostupná jen v prostředí IDE. Nyní ji lze využít i v prostředí Window Maker. Zvýšené zabezpečení publikované aplikace Publikovaná aplikace by neměla být upravována ve Window Makeru (provedené úpravy nelze zachovat, při další publikaci budou přepsány). Nyní již publikovanou aplikaci nelze otevřít ve Window Makeru. Tím je vynuceno správné chování uživatele a zmenšen prostor pro chyby vzniklé nesprávným postupem. Podpora nových OS a SQL serverů Jsou podporována Microsoft Windows 10 a Microsoft SQL Server Dále je podporován Microsoft.NET framework 4.5.1, a 4.6.

6 Strana 6 Rozšíření možností knihovny stylů a formátů čísel Knihovna stylů obsahuje také 25 stylů bez přiřazeného významu / jména. Tyto styly jsou pojmenovány User_Defined_01, User_Defined_02,... User_Defined_25. Nyní je možno tyto styly přejmenovat, což výrazně zvyšuje přehlednost projektu a pohodlí vývojáře. Dále je též možno přejmenovat 25 uživatelsky nastavitelných formátů čísel s výchozím pojmenováním UserDefined1, UserDefined2,... UserDefined25. Obr. 2: Uživatelské styly User_Defined_03, User_Defined_04 a User_Defined_05 byly přejmenovány na VTL, STL a NTL a mohou být využity například ke vzhledovému odlišení jednotlivých částí technologie (v našem příkladu se jedná o vysokotlakou, středotlakou a nízkotlakou část potrubí). Rozšíření možností vkládání ArchestrA symbolů Do ArchestrA symbolu vytvořeného v Graphic Toolboxu je možno vložit další ArchestrA symbol, který byl vytvořen jako součást některé instance objektu Aplikačního Serveru. Doposud toto nebylo možné, což přinášelo vývojářům nepohodlí spojené s nutností obcházet toto omezení.

7 Strana 7 Rozšíření možností spojnice Spojnice je prvek, který můžeme používat při kreslení ArchestrA symbolu. K napojení spojnice na jiný prvek je možno použít uživatelem přidané body napojení. Takto přidané body napojení mohou nyní být součástí uživatelem vytvářeného ArchestrA symbolu, což dříve nebylo možné. Některé ArchestrA symboly z knihovny SAL již tuto vlastnost využívají a mají vložené body napojení, které je možno hned použít. Obr. 3: Rozšíření možností spojnice je funkční v návrhovém prostředí i v runtime Nápověda pro knihovnu Situational Awareness Library (SAL) Byla přidána podrobná nápověda ke všem objektům SAL, která umožňuje vývojářům využít naplno všechny možnosti knihovny SAL, čímž zvyšuje užitnou hodnotu této knihovny. Obr. 4: Příklad z nápovědy pro knihovnu SAL

8 Strana 8 Service Pack 1 pro InTouch Access Anywhere 2014 R2 Novinky v Service Pack 1 pro InTouch Access Anywhere 2014 R2: Volba zobrazení Application Resolution / Fit to screen Možnost skrýt vybrané aplikace InTouch z nabídky InTouch Access Anywhere Opětné připojení po výpadku spojení Nápověda pro ovládání na zařízeních s dotykovou obrazovkou Nový nástrojový pruh v prohlížeči Podpora nových webových prohlížečů Vyšší výkon Volba zobrazení Application Resolution / Fit to screen Na výchozí obrazovce InTouch Access Anywhere Serveru lze před spuštěním aplikace InTouch zvolit, zda chci aplikaci InTouch zobrazit v jejím původním rozlišení nebo zda chci rozlišení přizpůsobit obrazovce uživatelského počítače, případně velikosti okna webového prohlížeče. Přímo spouštěný InTouch má tuto možnost už delší dobu. V InTouch Access Anywhere zatím chyběla. Obr. 5: Volba rozlišení pro zobrazení aplikace

9 Strana 9 Obr. 6: Takto vypadá aplikace, zvolíme-li volbu "Application Resolution" a rozlišení obrazovky je menší než rozlišení, v němž byla vyvinuta aplikace. V prohlížeči vidíme jen výřez okna aplikace s možností posouvat pomocí posuvníků na okraji okna. Obr. 7: Stejná aplikace spuštěná s volbou "Fit to browser window"

10 Strana 10 Možnost skrýt vybrané aplikace InTouch z nabídky InTouch Access Anywhere InTouch Access Anywhere na výchozí obrazovce nabízí seznam aplikací, z něhož uživatel vybírá, kterou aplikaci chce otevřít. Nyní je možno jednoznačně určit, které aplikace mají být nabízeny pro spuštění vzdáleným uživatelům. Nabízené aplikace jsou stejné pro všechny vzdáleně přistupující uživatele. Opětné připojení po výpadku spojení Dojde-li k výpadku spojení mezi serverem a klientem, webový prohlížeč se po opětném obnovení spojení sám připojí k InTouch Access Anywhere a pokračuje v komunikaci. Uživatel pro to nemusí nic udělat. Nápověda pro ovládání na zařízeních s dotykovou obrazovkou InTouch Access Anywhere umožňuje připojení ze zařízení, která nejsou vybavena myší. Tato zařízení je nutno ovládat jiným způsobem, myš nahrazuje dotyková obrazovka. V uživatelské příručce (soubor ITAA_UserManual.pdf, který je součástí instalace InTouch Access Anywhere) je způsob ovládání pomocí dotykové obrazovky podrobně popsán. Slovní popis je doplněn názornými obrázky. Nový nástrojový pruh v prohlížeči Ve webovém prohlížeči se otevře nový nástrojový pruh obsahující mimo jiné klávesy Esc, TAB, tlačítko pro odpojení vzdáleného uživatele aj. Tím je ulehčeno ovládání aplikace na zařízeních bez klávesnice. Obr. 8: Nový nástrojový pruh v prohlížeči

11 Strana 11 Podpora nových webových prohlížečů Jsou podporovány nové webové prohlížeče, např. Microsoft Internet Explorer 11, Microsoft Edge, Google Chrome 44 a další. Vyšší výkon Byla provedena vylepšení směřující ke zvýšení výkonu jako je např. rychlejší vykreslování obrazovek při pomalejším připojení a podobně Dostupnost Service Packu Service Pack 1 pro System Platform 2014 R2 lze stáhnout z webu softwaresupport.invensys.com v sekci Product Hub (přístup vyžaduje registraci). Obr. 8: Nový nástrojový pruh v prohl Obr. 9: Instalační balíček je k dispozici buď v souboru.zip nebo.iso

12 Strana 12 Další informace Další doplňující informace jsou k dispozici v souboru Readme.html, který je součástí instalačního balíčku. Související informace jsou uvedeny v dokumentu Wonderware System Platform 2014 R2 Service Pack 1 Co je nového. Obecné doplňující informace jsou k dispozici na internetových stránkách firmy Pantek (CS) s.r.o. v sekci Produkty Wonderware software InTouch, InTouch Access Anywhere, Wonderware System Platform, Wonderware Application Server.
