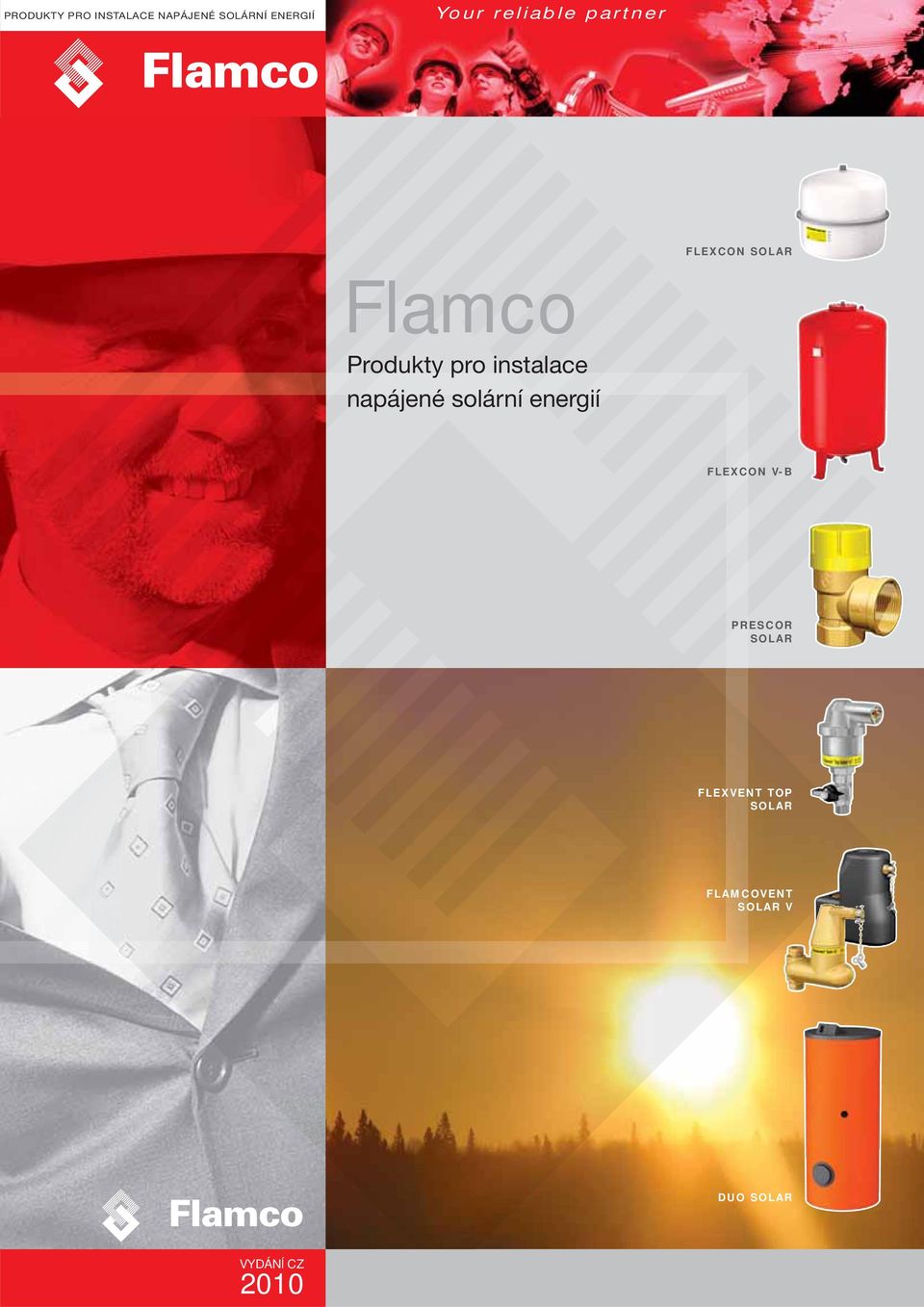

1 PRODUKTY PRO INSTLCE NPÁJENÉ SOLÁRNÍ ENERGIÍ Your reliable partner Flamco Produkty pro instalace napájené solární energií FLEXCON SOLR FLEXCON V- PRESCOR SOLR FLEXVENT TOP SOLR FLMCOVENT SOLR V DUO SOLR VYDÁNĺ CZ 2010

2 Solární produkty od společnosti Flamco: nejlepší volba, kterou můžete učinit! Společnost Flamco je přednostním dodavatelem mnoha produktů pro solární systémy předním výrobcům solárních boilerů a do kombinovaných systémů se solárními boilery. Tento sortiment zahrnuje následující produkty a skupiny produktů: Ohřívače vody, zásobní nádoby a příslušenství. Expanzní nádoby. Pojistné ventily. Kombinované manometry/teploměry. Doplňovací soupravy. Odlučovače vzduchu a automatické odvzdušňovače. Trubní objímky a další spojovací součásti potrubí. Produkty Flamco splňují všechny požadavky na tlak a teplotu: Prescor Solar informační list VdTÜV 100 ( ) odst Expanzní nádoby (Flexcon Solar 8 80 litrů) Směrnice o tlakových zařízeních 97/23/ES. Ohřívače vody a zásobní nádoby na pitnou vodu všechny díly, které přicházejí do styku s vodou, musí být smaltované dle normy DIN 4753/3 pro hygienické ohřívání vody. Další systémy V řadě zemí se požívá princip zpětného toku. V takových systémech je voda přítomna v nádrži kolektoru pouze tehdy, když je dostatek slunce a nádrž kolektoru může ještě absorbovat teplo. Nejvýznamnější výhodou tohoto systému je, že se do vody nemusí přidávat nemrznoucí směs a nejsou potřeba tepelné jističe. Nevýhodou je, že pokud se čerpadlo zastaví, voda musí volně odtékat zpět do zásobní nádoby. Trubky musí mít od nádrže kolektoru neustále klesající sklon. To není problém, pokud je zásobní nádoba blízko kolektoru, ale může to představovat komplikaci, pokud je zásobní nádoba na druhé straně domu nebo dokonce ve sklepě. V zemích, kde je zásobní nádoba uložena ve sklepě, se často používá systém s nemrznoucí směsí. Jednou z možností je i systém se samočinným oběhem. V takových případech je zásobní nádoba umístěna nad kolektorem, a protože je voda po zahřátí lehčí, automaticky proudí do zásobní nádoby. Provoz Solární bojler využívá sluneční teplo. Toto teplo pak putuje do spotřebitelova systému k ohřívání vody. Používáním solárního bojleru můžete snížit účty za energii skoro o polovinu (průměrně 45%), pokud jde o ohřev vody. Kromě toho je solární bojler velmi šetrný k životnímu prostředí, protože obrovskou měrou přispívá ke snižování emisí CO 2 v domácnosti (průměrně 280 kg ročně!). Sluneční teplo je zachycováno deskovým solárním kolektorem a přenášeno do kapaliny (voda s nemrznoucí příměsí), která je skryta pod povrchem kolektoru. Tekutina se čerpá potrubím, které prochází vodní nádobou. Tak může teplo obíhat celým systémem a ohřívat vodu. Ohřátá voda pak prochází následným ohřívačem do domu, kde ji lze použít. Správně fungující solární bojler bude po celou svou životnost převážně bezproblémový. Po přibližně deseti letech bude možná potřeba vyměnit čerpadlo. Výkon solárního bojleru se nijak znatelně nezmenšuje. 2

3 Pojistné ventily Prescor Solar k ochraně vašeho systému Pojistné ventily Prescor Solar se používají k udržování bezpečného tlaku v utěsněných, vnitřně zabezpečených topných soustavách se směsmi vody a glykolu, které obsahují až 50% glykolu. Přípustná průtoková teplota je 120 C a ventily odolají maximální teplotě do 160 C. Maximální pracovní přetlak (reakční tlak): 3, 6, 8 a 10 barů. Nastavený tlak a maximální kapacita, pro kterou je ventil vhodný, jsou vyznačeny na ventilu. Před vybráním správného pojistného ventilu Prescor ověřte jmenovitou kapacitu bojleru. Certifikováno dle TÜV.SV SOL.N.p. PRESCOR SOLR 3 / 4 Pevné mosazné pouzdro. Nezničitelný plastový knoflík ke zdvihnutí ventilové desky. PRESCOR SOLR 1 VÝHODY VENTILŮ PRESCOR SOLR: Těsnění vyrobeno z vysoce kvalitní gumy, která se nelepí k sedlu ventilu. S efektem vysokého zdvihu : velká kapacita vypouštění, díky které lze rychle snížit nadměrný tlak. Oddělující membrána chrání vnitřní díly před špínou a kalcifikací. Díky speciální pružině vyrobené z vysoce kvalitního pružinového materiálu se síla pružiny časem nemění. Společnost Flamco byla jedním z prvních výrobců, kteří vyráběli pojistné ventily splňující standardy uvedené ve Směrnici o tlakových zařízeních (testovací značka CE). ezpečnost Prescor poslední slovo v bezpečnosti 3

4 Membránové tlakové expanzní nádoby Flexcon Solar pro uzavřené solární instalace Nádoby Flexcon Solar jsou vyrobeny z nejkvalitnější oceli a natřeny epoxidovým lesklým lakem který zajiš uje ochranu a vysoce kvalitní zpracování. Konstrukce objímky s osvědčenou membránou podává stabilní výkony v testech i v praxi díky dlouhé životnosti i při intenzivním používání. Optimální rozložení sil na membráně spolu s velmi nízkou propustností zajiš uje dlouhou životnost nádob Flexcon Solar. Kvalita nádob Flexcon Solar je výsledkem zkušeností a know-how získaných za půl století! Nádoby Flexcon Solar jsou dodávány připravené k instalaci v krabicích s držadly, které lze stavět na sebe. Každá krabice obsahuje podrobný návod k instalaci i provozu. Závit vodní trubky je ponechán bez laku, aby bylo možno dosáhnout hermetického spojení. Membrána se posouvá nahoru a dolů, aby nebyla vystavena zátěži v tahu. To značně prodlužuje její životnost. Jedinečná konstrukce objímky zajiš uje, že membrána ani obě poloviny nádoby nemohou být poškozeny. Dusíkový ventil nádob Flexcon Solar s kapacitami od 8 do 80 litrů je zapuštěn v prohlubni a chráněn před poškozením protiprašnou krytkou a dalším ochranným krytem. Expanzní nádoby Flexcon splňují evropské směrnice, a proto mohou nést označení CE. Osvědčená membrána krytky podává díky své dlouhé životnosti vynikající výkony v testech i v praxi. Tabulky s typy a technickými daty: strana 12. 4

5 Flamco nabízí na nádoby Flexcon Solar záruku v trvání 5 let! FLEXCON SOLR 8-25 FLEXCON SOLR FLEXCON SOLR Membránové tlakové expanzní nádoby Flexcon Solar jsou vhodné pro uzavřené, vnitřně zabezpečené solární instalace. Provozní teplota na membráně může dosáhnout maximálně 110 C (8 80 litrů). Při vysokých teplotách doporučujeme přijmout vhodná opatření ke snížení teploty. Nádoby Flexcon Solar jsou vhodné pro nemrznoucí příměsi do obsahu 50% glykolu. Produkty Flamco používané v instalacích napájených solární energií 1. Solární kolektor. 2. Tepelný výměník. 3. Čerpadlo. 4. Odvzdušňovací ventil Flamco a vzduchová nádoba (air pot) Flamco.. Flamcovent Solar.. Flexvent Top Solar. C. Flexvent Solar. 5. Manometr. 6. Pojistný ventil a nálevka Prescor. 7. Přepadová nádoba. 8. Flexcon Solar expanzní nádoba. 9. Předřazená nádoba Flexcon VSV nebo Flexcon V- (nutná v případě, že je teplota v nádobě Flexcon příliš vysoká). Kvalita nádob Flexcon Solar je výsledkem zkušeností a know-how získaných za půl století! 5

6 Snížení teploty na membráně expanzní nádoby vyžaduje instalaci předřazené nádoby V uzavřených solárních instalacích může teplota média výrazně překročit přípustnou teplotu na membráně expanzní nádoby. Trvalá teplotní zátěž membrány v nádobách Flexcon Solar může dle příslušného standardu dosáhnout maximálně 110 C (8 80 litrů). Ke snížení teploty na tuto hodnotu je nutná instalace předřazené nádoby. Maximální přípustná teplota přívodu vody pro předřazenou nádobu Flexcon je 160 C. Míra ochlazení vody závisí na kapacitě zásobní nádoby. Zásobní nádoba musí být umístěna tak, aby se zajistila její bezchybná funkce a aby bylo možno k ní přistupovat za účelem údržby. Nádoba by měla být instalována nejméně 400 mm od země a jiných součástí. Nádobu neizolujte. FLEXCON V- FLEXCON VSV Je nutno instalovat předřazenou nádobu, aby se zajistilo, že teplota na membráně expanzní nádoby Flexcon Solar ve větších instalacích nepřekročí 110 C. Předřazené nádoby Flexcon jsou vhodným zařízením ke snižování teploty v expanzní nádobě. Příliš horká voda teče ze systému do horní části předřazené nádoby. Horká voda se mísí s chladnější vodou udržovanou v předřazené nádobě. Ochlazená voda je přiváděna do expanzní nádoby ze spodní části nádoby. Nákres zapojení předřazené nádoby Flexcon. S předřazenou nádobou Flexcon V- nebo Flexcon VSV se můžete vyhnout zbytečnému poškození membrány následkem příliš vysokých teplot. Tabulky s typy a technickými daty: strana 13. 6

7 Příslušenství pro expanzní nádoby Flexcon Solar Flamco nabízí příslušenství k řadě účelů, jako je připevnění nádob Flexcon Solar na ze, které také usnadňuje kontrolu tlaku plynu v instalovaných nádobách Flexcon Solar a výměnu nádoby Flexcon Solar bez nutnosti vypuštění instalace. Ne této stránce najdete stručný přehled užitečných příslušenství k nádobám Flexcon. Zkušební manometr Pomocí zkušebního manometru Flamco lze snadno kontrolovat tlak plynu expanzních nádob Flexcon Solar. Rozsah tlaku je od 0,4 do 6,8 barů. FlexControl FlexControl umožňuje spojení mezi expanzní nádobou Flexcon Solar na jedné straně a solární instalací na straně druhé. Pomocí FlexControl lze kontrolovat předtlak v expanzní nádobě nebo vyměnit expanzní nádrž, aniž by bylo nutné nejdříve instalaci vypustit nebo uvolnit tlak. Maximální provozní tlak je 10 barů. Flexcon GV 90 Praktický prodlužovací kus s úhlem 90. Flexcon GV 90 musí být našroubován na ventil středně velkých nádob Flexcon Solar o objemu litrů. Tento prodlužovací kus usnadňuje přístup k ventilu. Montážní závěs nádob Flexcon M Podpěra nádoby Flexcon M se upevňuje do zdi pomocí přiložených hmoždinek a závitových kolíků. Flexcon M 3 má otvor s pružinou do které přesně zapadá objímka nádoby. Zašroubováním dvou kolíků dojde k upnutí nádoby na místo. Podpěra Flexcon M je vhodná k upevňování nádob Flexcon Solar s kapacitou do 25 litrů na ze. Praktické příslušenství značky Flamco usnadňuje instalaci i provoz! Tabulky s typy a technickými daty: strana 15. 7

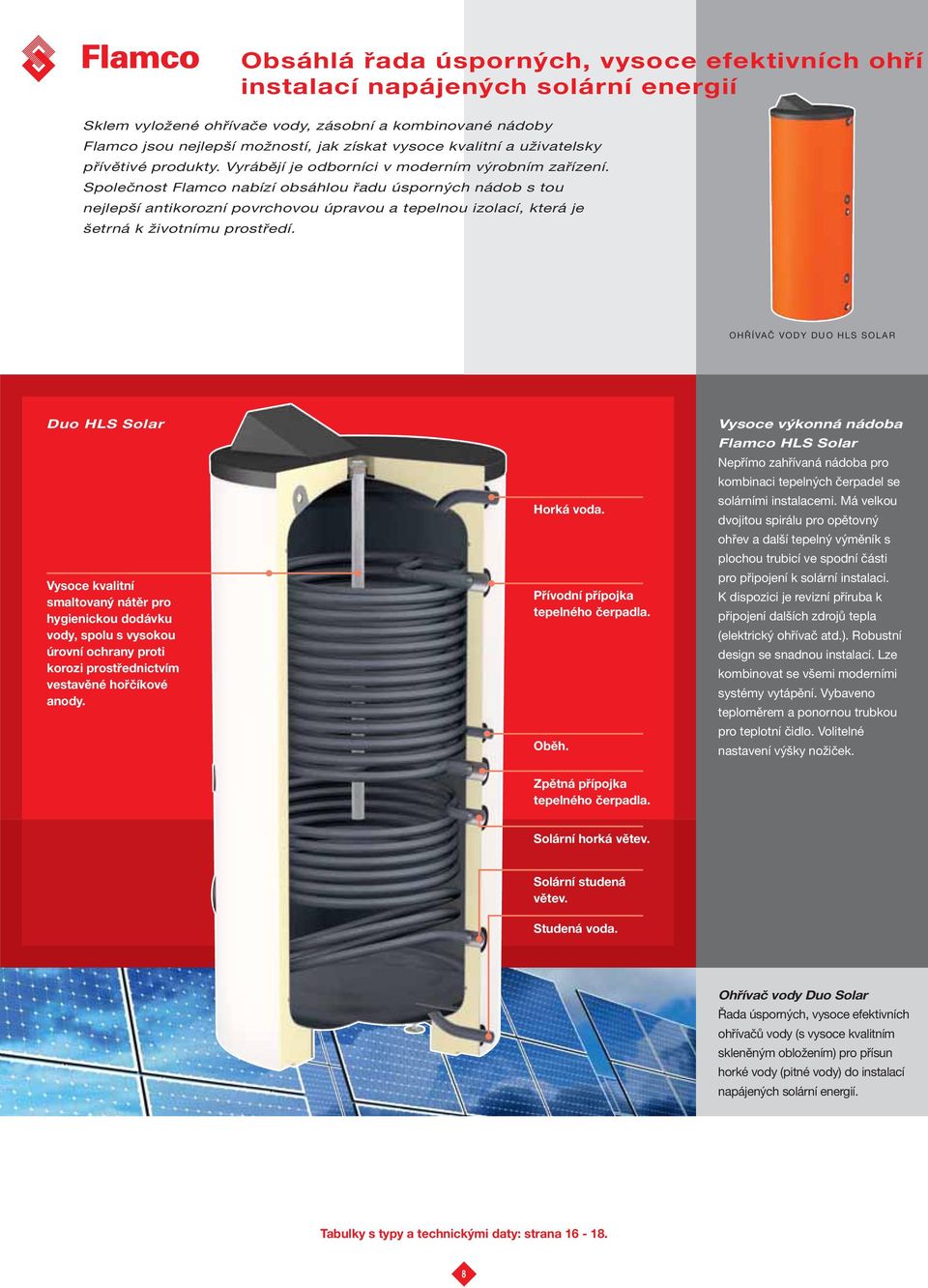

8 Obsáhlá řada úsporných, vysoce efektivních ohří instalací napájených solární energií Sklem vyložené ohřívače vody, zásobní a kombinované nádoby Flamco jsou nejlepší možností, jak získat vysoce kvalitní a uživatelsky přívětivé produkty. Vyrábějí je odborníci v moderním výrobním zařízení. Společnost Flamco nabízí obsáhlou řadu úsporných nádob s tou nejlepší antikorozní povrchovou úpravou a tepelnou izolací, která je šetrná k životnímu prostředí. OHŘÍVČ VODY DUO HLS SOLR Duo HLS Solar Vysoce kvalitní smaltovaný nátěr pro hygienickou dodávku vody, spolu s vysokou úrovní ochrany proti korozi prostřednictvím vestavěné hořčíkové anody. Horká voda. Přívodní přípojka tepelného čerpadla. Oběh. Zpětná přípojka tepelného čerpadla. Vysoce výkonná nádoba Flamco HLS Solar Nepřímo zahřívaná nádoba pro kombinaci tepelných čerpadel se solárními instalacemi. Má velkou dvojitou spirálu pro opětovný ohřev a další tepelný výměník s plochou trubicí ve spodní části pro připojení k solární instalaci. K dispozici je revizní příruba k připojení dalších zdrojů tepla (elektrický ohřívač atd.). Robustní design se snadnou instalací. Lze kombinovat se všemi moderními systémy vytápění. Vybaveno teploměrem a ponornou trubkou pro teplotní čidlo. Volitelné nastavení výšky nožiček. Solární horká větev. Solární studená větev. Studená voda. Ohřívač vody Duo Solar Řada úsporných, vysoce efektivních ohřívačů vody (s vysoce kvalitním skleněným obložením) pro přísun horké vody (pitné vody) do instalací napájených solární energií. Tabulky s typy a technickými daty: strana

9 vačů vody pro přísun horké vody do OHŘÍVČ VODY DUO SOLR KOMINOVNÁ NÁDO DUO FWS OHŘÍVČ VODY FWP KOMINOVNÁ NÁDO KPS Duo FWS Horká voda. Studená větev, olejový/ plynový kotel na pitnou vodu nebo kotel na pelety a ohřívání horké větve (alternativa). Topné těleso se závitem. Studená větev (alternativa). Horká větev (zásobník) a odvzdušnění. Horká větev, kotel na biomasu/pelety. Horká větev, olejový/ plynový kotel k ohřevu pitné vody. Horká větev, kotel na pelety. Solární horká větev. Studená větev, olejový/ plynový kotel k ohřevu pitné vody (alternativa). Kombinovaná nádoba pro vodu z vodovodu Duo FWS Nová nádoba Duo FWS s integrovaným ohřívačem pitné vody byla vyvinuta speciálně pro kombinaci solárních instalací s kotli na tuhá paliva nebo pelety. Jejím základem je velký výměník tepla v podobě vlnité trubky z ušlechtilé nerezové oceli s povrchovou plochou 7 m 2, který hygienicky a efektivně zvyšuje teplotu protékající vody na správnou úroveň. Duo FWS má rovněž solární trubici a lze ji připojit k až osmi plochým kolektorům, v závislosti na velikosti kombinované nádoby. Malý průměr 750 mm nebo 800 mm znamená, že Duo FWS lze snadno instalovat a to i ve stísněných podmínkách. Pokud se přípojky otočí o 90, lze nádobu nainstalovat do rohu budovy a ušetřit tak místo. Studená větev, ohřev. Solární studená větev. Studená voda. Studená větev, kotel na biomasu s odtokem. Vyrovnávací nádoba pro vodu z vodovodu Flamco FWP Vyrovnávací nádoba pro připojení k tepelným čerpadlům s hygienickým ohřevem pitné vody ve velkém integrovaném výměníku tepla v podobě vlnité trubky z nerezové oceli. Solární ohřev je podporován externím výměníkem tepla a lze rovněž připojit další generátory tepla. Kombinovaná nádoba KPS Pro topné soustavy s vestavěným bojlerem k ohřevu pitné vody. Lze ji připojit k různým topným soustavám, jako jsou systémy na biomasu, systémy vytápěné olejem a plynem a systémy napájené solární energií v kombinaci s ohřevem vody. Princip boiler in buffer zajiš uje vysokou úroveň pohodlí díky hojnému zásobování horkou vodou z vodovodu. 9

10 Vzduch může být ze solárních systémů profesion s využitím odborných znalostí společnosti Flamco Když je solární systém správně odvzdušňován, zvýší se jeho výkonnost a prodlouží se životnost celého systému i jednotlivých jeho součástí. Plyny včetně vzduchu se mohou do systému dostat kterýmkoli z následujících způsobů: Volný vzduch, který je v systému přítomen před naplněním nebo po něm. Vzduchové bublinky, které jsou ve vodě přítomny již během procesu plnění. Vzduch rozpuštěný v systémové vodě. Skrz těsnění a připojovací body. Použitím nekvalitní expanzní nádoby. FLMCOVENT SOLR Izolace EPP. Vzduchová komora. K nepříznivým důsledkům přítomnosti plynů v systému patří: Nepříjemný hluk a narušení oběhu. Snížená tepelná účinnost. Kratší životnost systému z důvodu vnitřní koroze. Riziko poškození cirkulačního čerpadla kavitací. Odvzdušňovací ventil. Ochranná destička Kryt (mosaz). PLL-kroužky. (μm) Flamcovent Flamcovent Solar a Flamcovent Solar V Odlučovače vzduchu Flamcovent Solar lze použít v uzavřených solárních instalacích s maximální teplotou do 200 C (473 K) a přetlakem 10 barů. Mosazné pouzdro, s lisovaným spojením. Žádné plastové vnitřní díly, doplněno o kroužky PLL vyrobené z oceli V2 s velmi velkou kontaktní plochou pro dokonalé odvzdušňování. Zahrnuje uzavíratelný vzduchový ventil. Flamcovent Solar a Flamcovent Solar V se dodávají s tepelnou izolací EPP. Jsou vhodné pro nemrznoucí příměsi do obsahu 50% glykolu. Je dokázané, že absorpčné odplyňovače Flamcovent sú lepšie! Skúškami, ktoré vykonala Vysoká škola technická v Delft, sa jasne preukázalo, že odplyňovače Flamcovent odstraňujú všetky mikroskopické bublinky ve kosti µm a viac. Toto je trikrát lepší výsledok ako u porovnate ných odplyňovačov vzduchu! Tabulky s typy a technickými daty: strana

11 álně odstraňován FLMCOVENT SOLR V FLEXVENT TOP SOLR FLMCO LT Pokud je zařízení k odlučování vzduchu instalováno v horní části solárního systému, nesmí být umožněno automatické odvzdušňování systému. Důvodem je, že v této části systému může při provozu vznikat pára a při použití automatického odvzdušňovače by se ze systému vypařila veškerá tekutina. Proto je odlučovač Flamcovent Solar vybaven ručním odvzdušňovacím ventilem. K automatickému odvzdušňování dochází, když je systém doplňován, nebo během údržby. Mikroskopicky malé bublinky plynu obsažené v tekutině přilnou k velké kontaktní ploše kroužku PLL. Efekt spojování (koalescence) způsobí, že se z mikrobublinek stanou větší bubliny, které následně stoupají vzhůru a lze je oddělit prostřednictvím vzduchové komory. K extrakci vzduchu a mikrobublinek ze solární instalace stačí jeden odlučovač Flamcovent Solar na správném místě. Společnost Flamco nabízí dle potřeby i ventily Flamcovent Solar pro svislá potrubí. Praktická rada společnosti Flamco: Do vnitřně zabezpečené solární instalace je nutno nainstalovat zařízení k odlučování vzduchu s uzavíracím ventilem! Za teplých dnů se může tekutina v solární instalaci začít vařit nebo se přeměnit v páru. V takovém případě by tekutina v podobě páry unikla zařízením k odlučování vzduchu, které nebylo uzavřeno, a solární instalace by byla nepoužitelná. Při normálním provozu solární Vysoká efektivita kroužků PLL vychází z jejich speciálních vlastností: Velká kontaktní plocha. Vysoká míra dopadu a přilnavosti. Nízký průtokový odpor. Flexvent Top Solar utomatický plovákový odvzdušňovač s uzavíracím ventilem pro uzavřené, vnitřně zabezpečené solární topné instalace. Chromované mosazné pouzdro. Přípojka, vnější závit 3 /8. Provozní teplota 30 C až 180 C. Vhodné pro nemrznoucí příměsi do obsahu 50 % glykolu. Vzduchové nádoby Flamco LT Vzduchová nádoba Flamco se upevňuje na stoupací trubky na přívodní nebo zpáteční straně. Voda se ve vzduchojemu zastaví a vzduch v ní obsažený se shromáždí v horní části nádoby. Vzduch je pak možno vypustit z ventilu Flexvent instalovaného v horní části vzduchové nádoby. instalace shromaž uje vzduch unášený tekutinou na předem definovaných místech, jako je vzduchová komora odlučovače vzduchu Flamcovent Solar nebo vzduchové nádoby, odkud je vzduch v pravidelných intervalech ručně vypouštěn otevřením uzavíracího ventilu. 11

12 Membránové tlakové expanzní nádoby Flexcon Solar pro uzavřené, vnitřně zabezpečené solární instalace Licencováno v souladu se Směrnicí EU o tlakových zařízeních 97/23/ES. Provozní teplota na membráně může dosáhnout maximálně 110 C (8 80 litrů). Při vyšších teplotách doporučujeme přijmout vhodná opatření ke snížení teploty. Vhodné pro nemrznoucí příměsi do obsahu 50% glykolu. Membrána vyrobená z butylkaučuku. Povrch nádob je opatřen práškovým pigmentem, bílý RL 9010 (8 80 litrů), čverný RL 3002 ( litrů). Provedení a rozměry nádob Flexcon Solar 8 bar Typ Tlak plynu Rozměry v mm Přípojka Hmotnost v (vnější závit) v barech Ø Ø C D kg Provedení a rozměry nádob Flexcon Solar 10 bar Typ Tlak plynu Rozměry v mm Přípojka Hmotnost v (vnější závit) v barech Ø Ø C D kg Objednací číslo Flexcon Solar 8 2, /4 3, Flexcon Solar 12 2, /4 4, Flexcon Solar 18 2, /4 5, Flexcon Solar 25 2, /4 7, Flexcon Solar 35 2, /4 8, Flexcon Solar 50 2, /4 11, Flexcon Solar 80 2, Objednací číslo Flexcon Solar 110 2, , Flexcon Solar 140 2, , Flexcon Solar 200 2, , Flexcon Solar 300 2, , Flexcon Solar 425 2, , Flexcon Solar 600 2, Flexcon Solar 800 2, , Flexcon Solar , FLEXCON SOLR 8-25 Ø FLEXCON SOLR D E Ø C Ø FLEXCON SOLR

13 Předřazené nádoby Flexcon VSV nebo Flexcon V- Předřazené nádoby Flexcon VSV nebo Flexcon V- k chlazení expanzní vody. Schváleno dle CE. Nádoby Flexcon VSV nebo Flexcon V- o objemu litrů s maximálním pracovním tlakem 6 nebo 10 barů. Při přívodní teplotě C musí být kapacita předřazené nádoby Flexcon rovna 15% čistého expanzního objemu. Při přívodní teplotě C je tato hodnota 25% a při přívodní teplotě C pak 40%. Provedení předřazených nádob Flexcon VSV Typ Rozměry předřazených nádob Flexcon VSV Typ Rozmery v mm Přípojka Ø D H c ds de Flexcon VSV /2 vnější 1 1 /2 vnitřní Flexcon VSV /2 vnější 1 1 /2 vnitřní Flexcon VSV /2 vnější 1 1 /2 vnitřní Flexcon VSV /2 vnější 1 1 /2 vnitřní Flexcon VSV vnější 2 vnitřní Flexcon VSV vnější 2 vnitřní Flexcon VSV vnější 2 vnitřní Provedení předřazených nádob Flexcon V- Typ Obsah v Obsah v Hmotnost, verze 6 barů Hmotnost, verze 6 barů Rozměry předřazených nádob Flexcon V- Hmotnost, verze 10 barů litrech v kg v kg Hmotnost, verze 10 barů litrech v kg v kg Objednací číslo verze 6 barů Objednací číslo verze 6 barů Objednací číslo verze 10 barů Flexcon VSV Flexcon VSV Flexcon VSV Flexcon VSV Flexcon VSV Flexcon VSV Flexcon VSV Max. teplota Flexcon VSV: 160 C. Objednací číslo verze 10 barů Flexcon V Flexcon V Typ Rozmery v mm Přípojka Ø D H c ds de Flexcon V vnější 2 vnitřní Flexcon V vnější 2 vnitřní Max. teplota Flexcon V- 6 barů: 120 C. Max. teplota Flexcon V- 10 barů: 160 C. FLEXCON VSV FLEXCON V- 13

14 Pojistné ventily Prescor Solar pro uzavřené, vnitřně zabezpečené solární instalace Pokud by se tlak v instalaci příliš zvýšil, pojistný ventil Prescor zajistí, aby byla přebytečná voda a pára bezpečně vypuštěna. Přednastavený tlak, nelze upravovat, membránové těsnění, rychlospojka. Provedení a rozměry, pojistné ventily Prescor Solar Typ Nastavený tlak Vyprazdňovací výkon Přípojka Rozměry v mm Objednací číslo (bar) v kw C D Prescor Solar 1 /2 3, /2 vnitřní 3 /4 vnitřní Prescor Solar 1 /2 6, /2 vnitřní 3 /4 vnitřní Prescor Solar 1 /2 8, /2 vnitřní 3 /4 vnitřní Prescor Solar 1 /2 10, /2 vnitřní 3 /4 vnitřní Prescor Solar 3 /4 3, /4 vnitřní 1 vnitřní Prescor Solar 3 /4 6, /4 vnitřní 1 vnitřní Prescor Solar 3 /4 8, /4 vnitřní 1 vnitřní Prescor Solar 3 /4 10, /4 vnitřní 1 vnitřní Prescor Solar 1 3, vnitřní 1 1 /4 vnitřní Prescor Solar 1 6, vnitřní 1 1 /4 vnitřní Prescor Solar 1 8, vnitřní 1 1 /4 vnitřní Prescor Solar 1 10, vnitřní 1 1 /4 vnitřní PRESCOR SOLR C D 14

15 Flexcon M, Flexcon GV, testovací manometr a FlexControl FlexControl pro jednoduchou a efektivní kontrolu nebo výměnu nádoby Flexcon Solar, aniž by bylo nutné uvolňovat tlak v systému nebo systém vypouštět. Provedení a rozměry M Typ Vhodné pro Rozměry v mm Objednací číslo C Montážní závěs Flexcon M 2 Flexcon Solar Montážní závěs Flexcon M 3 Flexcon Solar M 3 Flexcon GV Typ Přípojka Objednací číslo Nádoba Výstup Flexcon GV Vg 8 vnitřní Vg 8 vnější Provedení zkušebního manometru Typ Redukce tlaku Objednací číslo Zkušebního manometru 0,4 6,8 barech C FLEXCON GV Provedení a rozměry FlexControl Typ Přípojka Objednací číslo FlexControl 3 /4 3 /4 vnitřní 3 /4 vnější ZKUŠENÍHO MNOMETRU FLEXCONTROL

16 Ohřívače vody Flamco Duo-Solar a Duo HLS Solar Izolace Duo-Solar (modely do 500 l: pěna (bez CFC) s izolačním pláštěm. Duo Solar (modely od 750 l 1000 l včetně): 80mm snadno sestavitelná pěnová hmota bez CFC (se syntetickým izolačním pláštěm, který se snadno čistí). Maximální přípustný provozní tlak pro Duo-Solar: nádoba/cívka: 10/16 barů. Maximální přípustná provozní teplota pro Duo-Solar: vyrovnávací nádoba/cívka: 95/110 C (368 K/383 K). Duo HLS Solar: Nepřímo vyhřívaná, svislá nádoba s velmi velkými, svařovanými výměníky tepla. S bočně montovanou revizní komorou DN 110 pro připojení dalších tepelných zdrojů. Lze použít v kombinaci se všemi moderními systémy vytápění. S teploměrem a ponornou trubkou pro teplotní čidlo. Provedení a rozměry Duo-Solar Typ Obsah v Provozní součinitel Povrch cívky Rozměr v mm od 750 l výše bez izolace litrech NL* m 2 Ø D H Rozměr ke špičce Duo-Solar ,5 / 8,1 0,8 / 1, Duo-Solar ,5 / 8,1 0,8 / 1, Duo-Solar ,5 / 8,1 0,8 / 1, Duo-Solar ,4 / 14 1,0 / 1, Duo-Solar ,4 / 14 1,0 / 1, Duo-Solar ,4 / 14 1,0 / 1, Duo-Solar ,3 / 20 1,0 / 2, Duo-Solar ,3 / 20 1,0 / 2, Duo-Solar ,3 / 20 1,0 / 2, H DUO-SOLR DUO HLS SOLR H Duo-Solar / 29 2,0 / 2, Duo-Solar / 42 2,1 / 3, Provedení a rozměry Duo-Solar Typ Světlá výška od podlahy k připojovacím portům v mm Hmotnost arva Objednací F D C G E v kg izolace číslo Duo-Solar oranžová Duo-Solar bílá Duo-Solar hliníkově bílá Duo-Solar oranžová Duo-Solar bílá Duo-Solar hliníkově bílá Duo-Solar oranžová Duo-Solar bílá Duo-Solar hliníkově bílá Duo-Solar * Duo-Solar * * Horní/dolní topná plocha. Provedení a rozměry Duo HLS Solar Typ Obsah Topná plocha cívek v litrech m 2 Ø D H Rozměry v mm včetně izolace Světlá výška od podlahy k připojovacím portům v mm Rozmer najvyššieho bodu F D G C E v kg arva izolace Duo HLS Solar bílá Duo HLS Solar bílá Speciální barvy na vyżádání. Hmotnost Objednací číslo SCHÉM DUO SOLR E C G D F SCHÉM DUO SOLR E G C D F SCHÉM DUO HLS E C G F D F 16

17 Kombinované nádoby Flamco Duo FWS a FWP Duo FWS: kombinovaná vyrovnávací nádoba. Pro kombinaci několika typů topných systémů, jako je biomasa, olej, plyn nebo solární energie. Má druhou cívku pro samostatné ohřívání vodovodní vody ze solárních systémů. FWP lze připojit k tepelným čerpadlům pro hygienické ohřívání pitné vody v korozivzdorné žebrovité spirálové cívce z nerezové oceli (vyhřívaná plocha: 7 m 2!). Provedení a rozměry Duo FWS Typ Obsah Topná Solární topná Rozměry v mm bez izolace v plocha cívek plocha litrech v m 2 v m 2 Ø D H Rozměr ke špičce Duo FWS , Duo FWS , DUO FWS Provedení a rozměry Duo FWS Typ Svetlá výška od podlahy po pripájacie otvory v mm Hmotnost Objednací F D C G J H E I K L M v kg číslo Duo FWS Duo FWS H Provedení a rozměry FWP Typ Obsah Výhrevná plocha Rozměry v mm bez izolace v špirálového vinutia litrech v m 2 Ø D H Rozmer najvyššieho bodu FWP FWP Provedení a rozměry FWP Typ Svetlá výška od podlahy po pripájacie otvory v mm Hmotnost Objednací F G J H E I K L M v kg číslo FWP FWP H SCHÉM DUO FWS H E C G J L F D SCHÉM DUO FWS Měkká pěnová izolace pro Duo FWS a FWP Typ Objednací číslo Duo FWS / FWP 750 měkká pěnová izolace, 80 mm Duo FWS / FWP 750 měkká pěnová izolace, 120 mm Duo FWS / FWP 1000 měkká pěnová izolace, 80 mm Duo FWS / FWP 1000 měkká pěnová izolace, 120 mm K M I SCHÉM FWP SCHÉM FWP DUO FWP H H E K H J G F L M I 17

18 Flamco KPS KPS: maximální přípustný provozní tlak: vyrovnávací nádoba/vodní nádoba: 3/10 barů. KPS: maximální přípustný provozní tlak cívka: 10 bar. KPS: maximální přípustná provozní teplota: 95 C (368 K). Provedení a rozměry KPS Typ Jmenovitý objem Výhrevná plocha Rozměry v mm bez izolace Celkem Voda špirálového vinutia v m 2 Ø D H Rozměr ke špičce KPS 500/ KPS 750/ , KPS 1000/ , Provedení a rozměry KPS Typ Svetlá výška od podlahy po pripájacie otvory v mm Hmotnost Objednací F D C G E H I J v kg číslo KPS 500/ KPS 750/ KPS 1000/ Standardní barvy: oranžová RL 2004 a bílá RL Speciální barvy na vyžádání. Uve te prosím, jakou barvu izolace požadujete. H KPS KPS 500 SCHÉM E H I C G D F KPS SCHÉM H I H E C G J F D 18

19 Odlučovače vzduchu Flamcovent pro použití se systémy napájenými solární energií a se vzduchovými nádobami LT Svislé mosazné odlučovače vzduchu Flamcovent jsou vhodné k použití ve svislých trubkách v uzavřených systémech s maximální teplotou vody 200 C a maximálním tlakem 10 barů. Tyto odlučovače vzduchu mají přípojky se závitem nebo lisované přípojky. Vhodné pro glykolové roztoky do 50%. Nelze použít s ohřívači vody. Flamcovent Solar je určen speciálně k použití se systémy napájenými solární energií. Flamcovent solar je standardně vybaven izolačním pláštěm EPP. Tyto odlučovače vzduchu mají maximální přípustnou teplotu 200 C. Provedení a rozměry Flamcovent Solar Typ Prípojka Rozměry v mm Izolácie Hmotnost Objednací Ø C Ø d E F v mm v kg číslo Flamcovent Solar mm x188x102 1, Flamcovent Solar 3 /4 3 / / x188x102 1, Flamcovent Solar x206x110 1, Flamcovent Solar 1 1 /4 1 1 / / x226x116 2, Flamcovent Solar 1 1 /2 1 1 / / x226x116 2, Flamcovent Solar x258x125 2, Provedení a rozměry Flamcovent Solar V Typ Prípojka Rozměry v mm Izolácie Hmotnost Objednací Ø C Ø d E F v mm v kg číslo Flamcovent Solar V mm x215x Flamcovent Solar V 3 /4 3 / / x215x Flamcovent Solar V x227x Flamcovent Solar V 1 1 /4 1 1 / / x227x E FLMCOVENT SOLR ØC F Ød FLMCOVENT SOLR V ØC Flexvent Solar a Flexvent Top Solar Typ Prípojka Rozměry v mm Objednací číslo Ø H* Flexvent Solar 3 /8 vnější Flexvent Top Solar* 3 /4 vnější Ød F Provedení a rozměry Flamco LT * Plovákový odvzdušňovač s uzavíracím ventilem. Typ Objem v Prípojenie izolácie Pripojenie vyp. trubky Rozměry v mm Materiál Hmotnost Objednací číslo litrech Ø H v kg Flamco LT 1 1 G 1 /2 G 3 / Rst , Flamco LT 2 1,6 G 1 /2 G 3 / Rst , Flamco LT 5 5 G 1 /2 G 1 / Rst Ød 63 E FLEXVENT SOLR 3 /8 Ø 30 FLMCO LT FLEXVENT TOP SOLR H 130 Ø D 3 /4 Ø 52 19

20 FLEXCON SOLR PRODUKTY PRO INSTLCE NPÁJENÉ SOLÁRNÍ ENERGIÍ FLEXCON V- OSH STRN PRESCOR SOLR FLEXVENT TOP SOLR Solární produkty 2 Pojistné ventily Prescor Solar 3 Nádoby Flexcon Solar 4/5 Předřazené nádoby Flexcon V- 6 Příslušenství 7 Ohřívače vody a kombinované nádoby 8/9 Zařízení k odlučování vzduchu 10/11 Tabulky s typy a technickými daty 12/19 Flamco CZ Petr Šindelář Pod Parukářkou 14 / Praha 3 petr.sindelar@flamco.cz FLMCOVENT SOLR V Copyright Flamco b.v., Gouda, Holandsko. Žádná část této publikace nesmí být jakkoli reprodukována nebo publikována bez výslovného uvedení zdroje. Uvedená data platí výhradně pro produkty Flamco. Společnost Flamco b.v. nepřijímá žádnou odpovědnost za nesprávné použití, aplikaci nebo interpretaci technických informací. Společnost Flamco b.v. si vyhrazuje právo provádět technické změny. Společnost Flamco b.v. vás odkazuje na své mezinárodní prodejní a dodací podmínky, které sepsala asociace Orgalime. DUO SOLR
