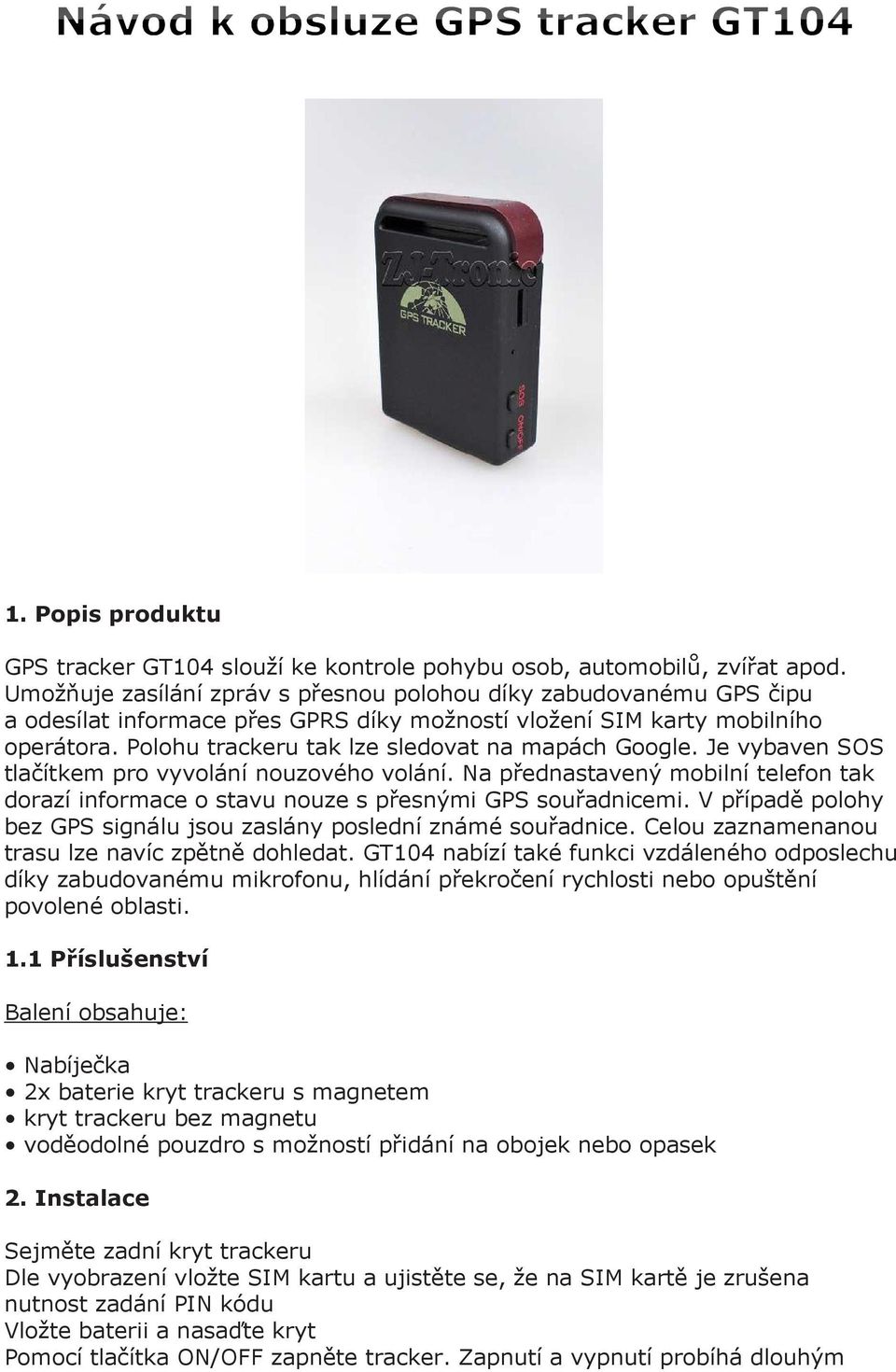

1 1. Popis produktu GPS tracker GT104 slouží ke kontrole pohybu osob, automobilů, zvířat apod. Umožňuje zasílání zpráv s přesnou polohou díky zabudovanému GPS čipu a odesílat informace přes GPRS díky možností vložení SIM karty mobilního operátora. Polohu trackeru tak lze sledovat na mapách Google. Je vybaven SOS tlačítkem pro vyvolání nouzového volání. Na přednastavený mobilní telefon tak dorazí informace o stavu nouze s přesnými GPS souřadnicemi. V případě polohy bez GPS signálu jsou zaslány poslední známé souřadnice. Celou zaznamenanou trasu lze navíc zpětně dohledat. GT104 nabízí také funkci vzdáleného odposlechu díky zabudovanému mikrofonu, hlídání překročení rychlosti nebo opuštění povolené oblasti. 1.1 Příslušenství Balení obsahuje: Nabíječka 2x baterie kryt trackeru s magnetem kryt trackeru bez magnetu voděodolné pouzdro s možností přidání na obojek nebo opasek 2. Instalace Sejměte zadní kryt trackeru Dle vyobrazení vložte SIM kartu a ujistěte se, že na SIM kartě je zrušena nutnost zadání PIN kódu Vložte baterii a nasaďte kryt Pomocí tlačítka ON/OFF zapněte tracker. Zapnutí a vypnutí probíhá dlouhým

2 stiskem tlačítka dokud rychle blíká signalizační LED. Zapnutí trackeru indukuje LED probliknutím po 4 vteřinách. Tracker zapínejte v dosahu GPS signálu, tedy ve venkovním prostředí bez zastínění Připojte tracker k nabíječce a ponechte nabíjet baterii 3. Provoz Tracker lze ovládat pomocí SMS zpráv. V případě přijetí zprávy trackrem ve správném tvaru je vždy zaslána zpět potvrzovací zpráva. Příkazy jsou ve tvaru: příkazheslo dalšímožnosti. Tracker rozeznává velká a malá písmena, proto vždy zasílejte příkazy malými písmeny. Všechny SMS zprávy je nutné zasílat na číslo SIM karty v trackeru. 3.1 Uvedení do provozu 1) Autorizace telefonních čísel V případě, že nenastavíte autorizovaná telefonní čísla, je možné získat informace z Trackeru prozvoněním z jakéhokoliv telefonního čísla. Pokud tracker bude mít uložena autorizovaná telefonní čísla, bude výzvy z neautorizovaných telefonních čísel tracker ignorovat. Pokud bude tracker prozvoněn z autorizovaného telefonního čísla, zašle aktuální informace o svém stavu a poloze. V případě, že v daný moment nebude mít tracker přesný GPS signál, zašle informaci s poslední známou, určenou polohou. Lze autorizovat až 5 telefoních čísel. Pro autorizaci zašlete SMS ve tvaru: adminheslo telefonicislo (např: admin ) Pro zrušení autorizace zašlete: noadminheslo telefonicislo (např. noadmin ) 2) Změna výchozího hesla Pro zvýšení bezpečnosti přístupu doporučujeme změnu výchozího hesla Z telefonu zašlete zprávu ve tvaru: passwordstareheslo noveheslo (např: password ) 3) Inicilazační SMS Z telefonu zašlete zprávu ve tvaru: begin Tato zpráva se zasílá pouze při prvním spuštění nebo v případě resetu do továrního nastavení je výchozí heslo 4) Nastavení APN APN slouží pro možnost využívat GPRS připojení a sledování polohy přes internet. Název APN závisí na použitém operátorovi. Vodafone: internet

3 Telefonica (O2): internet T-mobile: internet.t-mobile.cz Pro nastavení APN zašlete SMS ve tvaru: apnheslo názevapn (např. apn internet) Po příjmu potvrzení o změně vypněte a zapněte tracker. 5) Zjištění IMEI IMEI je identifikační číslo přístroje, pomocí kterého můžete tracker sledovat přes internet Pro zjištění IMEI zašlte zprávu ve tvaru: imeiheslo (např. imei123456) Tracker zašle číslo IMEI zpět na Váš telefon. 6) Přepnutí do GPRS režimu Tracker má ve výchozím nastavení GPRS přenosy pro připojení k internetu vypnuté. Pro navázání spojení a možnost sledování přes Internet zašlete SMS ve tvaru: gprsheslo (např. gprs123456) Pro přepnutí zpět do SMS režimu zašlete SMS ve tvaru: smsheslo (např. sms123456) 4. Další nastavení Automatické sledování Zaslání 5 SMS po 10-ti minutách: Pro aktivaci zašlete SMS ve tvaru: t010m005nheslo (např. t010m005n123456) nebo t010m***n pro nekonečný počet SMS Pro zrušení automatického sledování zašlete SMS ve tvaru: notnheslo (např: notn123456) Režimy tracking a monitoring Ve výchozím nastavení je v zařízení nastaven režim sledování (tracking) Režim monitoring slouží pro odposlech telefonem přes integrovaný mikrofon v trackeru.keru ve vybrané oblasti. Zasláním SMS zprávy ve tvaru: monitorheslo (např. monitor123456) se jednotka přepne do režimu monitoring a zašle potvrzovací SMS monitor ok. Zasláním SMS zprávy ve tvaru: trackheslo (např. track123456) se jednotka přepne zpět do režimu tracking. Geo-fencing (kontrola překročení hranic oblasti) Tato funkce slouží pro kontrolu pohybu trackeru ve vybrané oblasti. Tracker zašle informační SMS v případ překročení nastavené oblasti. Při nastavení funkce se tracker nesmí pohybovat 3-10 minut. Pro aktivaci zašlete SMS ve tvaru: stockadeheslo zeměpisnášířka, zeměpisnádélka; zeměpisnášířka, zeměpisnádélka Pro deaktivaci zašlete SMS ve tvaru: nostockadeheslo První zeměpisná šířka a délka značí levý horní roh hranice území a 2. zeměpisná šířka a délka značí pravý spodní roh hranice území.

4 V případě překročení hranic území vymezených odeslanými souřadnicemi zašle jednotka SMS na autorizovaná telefonní čísla ve tvaru: stockade!+geo-info. Jakmile se jednou překročí hranice, je tato funkce deaktivována a musí se případně reaktivovat. Kontrola pohybu Tato funkce Vás upozorní v případ změny polohy trackeru. Při nastavení funkce se tracker nesmí pohybovat 3-10 minut. Pro aktivaci, zašlete SMS ve tvaru: moveheslo. Tracker potvrdí aktivaci funkce zasláním SMS move ok!. V případ pohybu jednotka zašle na autorizovaná telefonní čísla SMS zprávu Move. Funkce je aktivní pouze pro 1 hlášení. Kontrola překročení rychlosti Pro aktivaci zašlete SMS ve tvaru: speedheslo 080 (poslední číslovka určuje kontrolovanou rychlost). Tracker potvrdí aktivaci funkce zasláním SMS speed ok. Pro deaktivaci služby, zašlete SMS ve tvaru: nospeedheslo SOS tlačítko Stiskem tlačítka SOS po dobu 3 sekund tracker zašle na autorizovaná telefonní čísla SMS zprávu s textem help me+geo informační údaje. Tyto informace budou zaslány na všechna autorizovaná čísla každé 3 minuty. Pro zastavení přenosu SOS zpráv zašlete SMS s textem: help me! Online systémy pro sledování polohy GPS trackeru Další možností jak sledovat polohu vašeho GPS trackeru je použití webového rozhraní na webu Pro přístup k aplikaci je nutné se bezplatně zaregistrovat. Při registraci je nutné uvést označení přístroje. Vyhledejte Xexun TK-102. Dále zadejte IMEI číslo, které zjistíte zasláním SMS dotazu: imeiheslo viz výše. Informace k nastavení GPS trackeru: Dále zašlete na GPS tracker SMS zprávu ve tvaru: adminipheslo Tím zajistíte, že GPS tracker bude posílat data právě na tento server. Nyní se přihlásíte na výše uvedený web a máte přístup k monitorovací online aplikaci. Web je možné provozovat i ve vašem chytrém telefonu na adrese 5. Popis online systému GPS-Trace Po vytvoření registrace a přihlášení se ke službě, můžete na úvodní stránce vidět vlevo ovládací panel s možnostmi nastavení a vpravo pak samotnou mapu. V horní části pak menu odkaz I'm here, který Vám otevře nové okno s mapou

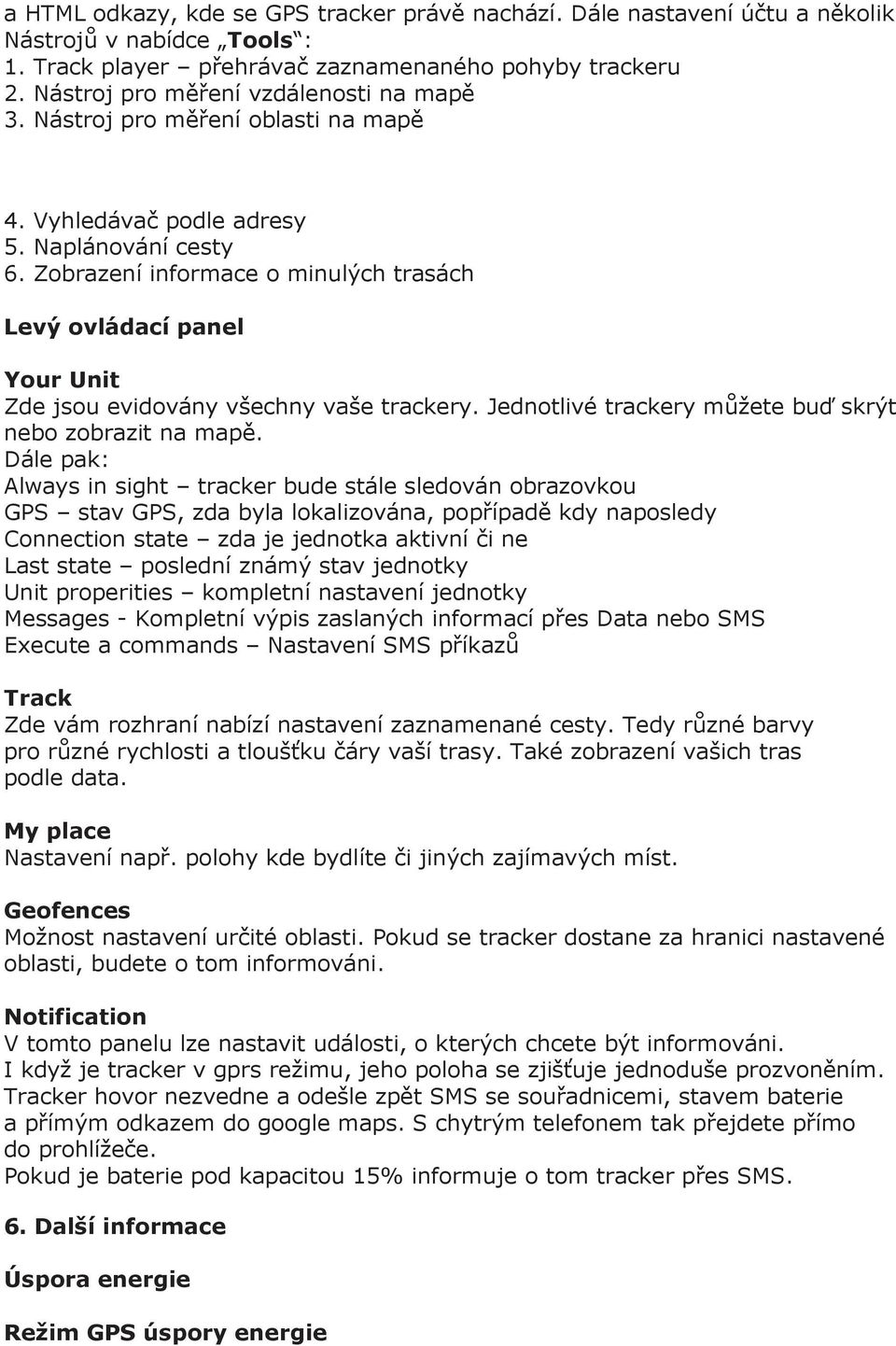

5 a HTML odkazy, kde se GPS tracker právě nachází. Dále nastavení účtu a několik Nástrojů v nabídce Tools : 1. Track player přehrávač zaznamenaného pohyby trackeru 2. Nástroj pro měření vzdálenosti na mapě 3. Nástroj pro měření oblasti na mapě 4. Vyhledávač podle adresy 5. Naplánování cesty 6. Zobrazení informace o minulých trasách Levý ovládací panel Your Unit Zde jsou evidovány všechny vaše trackery. Jednotlivé trackery můžete buď skrýt nebo zobrazit na mapě. Dále pak: Always in sight tracker bude stále sledován obrazovkou GPS stav GPS, zda byla lokalizována, popřípadě kdy naposledy Connection state zda je jednotka aktivní či ne Last state poslední známý stav jednotky Unit properities kompletní nastavení jednotky Messages - Kompletní výpis zaslaných informací přes Data nebo SMS Execute a commands Nastavení SMS příkazů Track Zde vám rozhraní nabízí nastavení zaznamenané cesty. Tedy různé barvy pro různé rychlosti a tloušťku čáry vaší trasy. Také zobrazení vašich tras podle data. My place Nastavení např. polohy kde bydlíte či jiných zajímavých míst. Geofences Možnost nastavení určité oblasti. Pokud se tracker dostane za hranici nastavené oblasti, budete o tom informováni. Notification V tomto panelu lze nastavit události, o kterých chcete být informováni. I když je tracker v gprs režimu, jeho poloha se zjišťuje jednoduše prozvoněním. Tracker hovor nezvedne a odešle zpět SMS se souřadnicemi, stavem baterie a přímým odkazem do google maps. S chytrým telefonem tak přejdete přímo do prohlížeče. Pokud je baterie pod kapacitou 15% informuje o tom tracker přes SMS. 6. Další informace Úspora energie Režim GPS úspory energie

6 Tracker se přepne do tohoto režimu v případě, že není požadavek více jak 10 minut na zjištění GPS polohy. Spotřeba trackeru v tomto režimu cca 20 ma. Režim GPS a GSM úspory energie Tracker se přepne do tohoto režimu v případě, že není vysílán požadavek na zjištění polohy GPS a není vyslán požadavek na zaslání polohy či jiných informací o trackeru přes GSM sí. Spot eba trackeru v tomto režimu je cca 10 ma. 7. Upozornění Udržujte zařízení v suchu. Jakákoliv tekutina, např. déšť a vlhkost tracker mohou poškodit. V případě použití ve vlhkém prostředí použijte plastový obal, který je součástí balení a dobře jej uzavřete. Nepoužívejte ani neskladujte tracker na prašných místech. Neodkládejte zařízení na přehřátá či vymrzlá místa. Zacházejte se zařízením opatrně. Zamezte vibracím či jiným otřesům. Čistěte zařízení vlhkým a čistým hadříkem. Nepoužívejte žádné chemikálie. Nenatírejte nebo nemalujte na zařízení. Nerozebírejte nebo neopravujte zařízení. Používejte jen výrobcem dodané příslušenství (nabíječka, baterie apod) Neodstraňujte anténu, nemontujte jiné typy antén.
