1 TECHNIKA V POHYBU BEZPEČNOSTNÍ TECHNIKA Svoboda nezná hranice! BEZPEČNOSTNÍ KOVÁNÍ PRO PLASTOVÁ OKNA

2 Příležitost dělá zloděje... říká staré přísloví a přesně o tyto zloděje jde. Ti si hlavně v čase od hod. spontánně vybírají objekty, které pro ně nepředstavují skoro žádnou překážku. Kování MACO Vás proti vloupání zabezpečí!

3 Spontánní zloděj - (ne)známá bytost?! KUDY k vloupání dochází? Cesta zloděje vede podle statistik ve více než 80% případech přes okno a terasové dveře a ne jak se mylně předpokládá, přes domovní či bytové dveře. Okno v přízemí 28,7% Vchodové dveře 12,4% Sklepní okna 4,9% Sklepní dveře 3,2% Balkónové dveře v 1.patře 6,5% Vedlejší dveře 2,2% Okno v 1.patře 1,1% Terasové dveře 41% JAK se vloupání provádí? Relativně rychle a s jednoduchým nářadím může zloděj vypáčit okno. Téměř 70% případů vloupání okny je provedeno šroubovákem širokým 6-12 mm. sklopná poloha 12,78% rozbité sklo / následně odjištěné okno 10,06% otevřené / nezajištěné okno 6,63% vstup přes rozbité sklo1,18% provrtaný rám / následně odjištěné okno 0,58% vyřezané sklo / následně odjištěné okno 0,31% vypáčení okenního křídla 68,46% Výtah:RAL institut kvality zámků a stavebního kování/ zdroj:bka.

4 i.s. = inteligentní bezpečnost 14 mm Žádné seřizování. Kování se přizpůsobí vůli v drážce (± 2 mm). Lehký chod díky vysoce pevnostním materiálům a otočnému hříbečku. 10 mm Možno kombinovat se standardním nebo bezpečnostním uzávěrem. i.s. splňuje všechny požadavky norem RAL- RG 607/13 (AhS) EN-V (WK 1-3) a DIN část 2 Standardní uzavírací čep Vypáčení je možné provést bez větších obtíží. i.s. -bezpečnostní čep Okenní kování s bezpečnostními čepy a bezpečnostními uzávěry výrazně stěžují vypáčení okna.

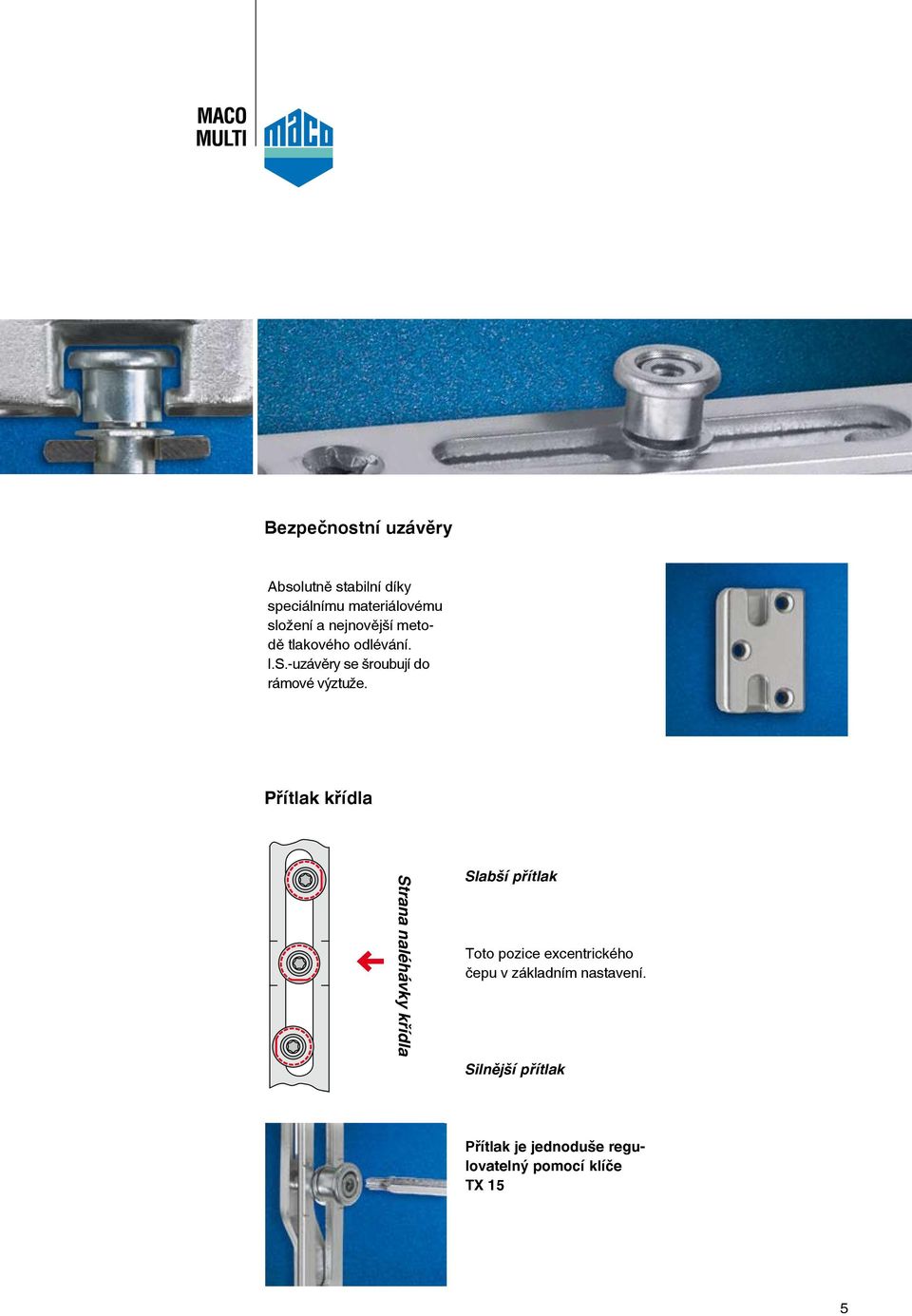

5 Bezpečnostní uzávěry Absolutně stabilní díky speciálnímu materiálovému složení a nejnovější metodě tlakového odlévání. I.S.-uzávěry se šroubují do rámové výztuže. Přítlak křídla Strana naléhávky křídla Slabší přítlak Toto pozice excentrického čepu v základním nastavení. Silnější přítlak Přítlak je jednoduše regulovatelný pomocí klíče TX 15

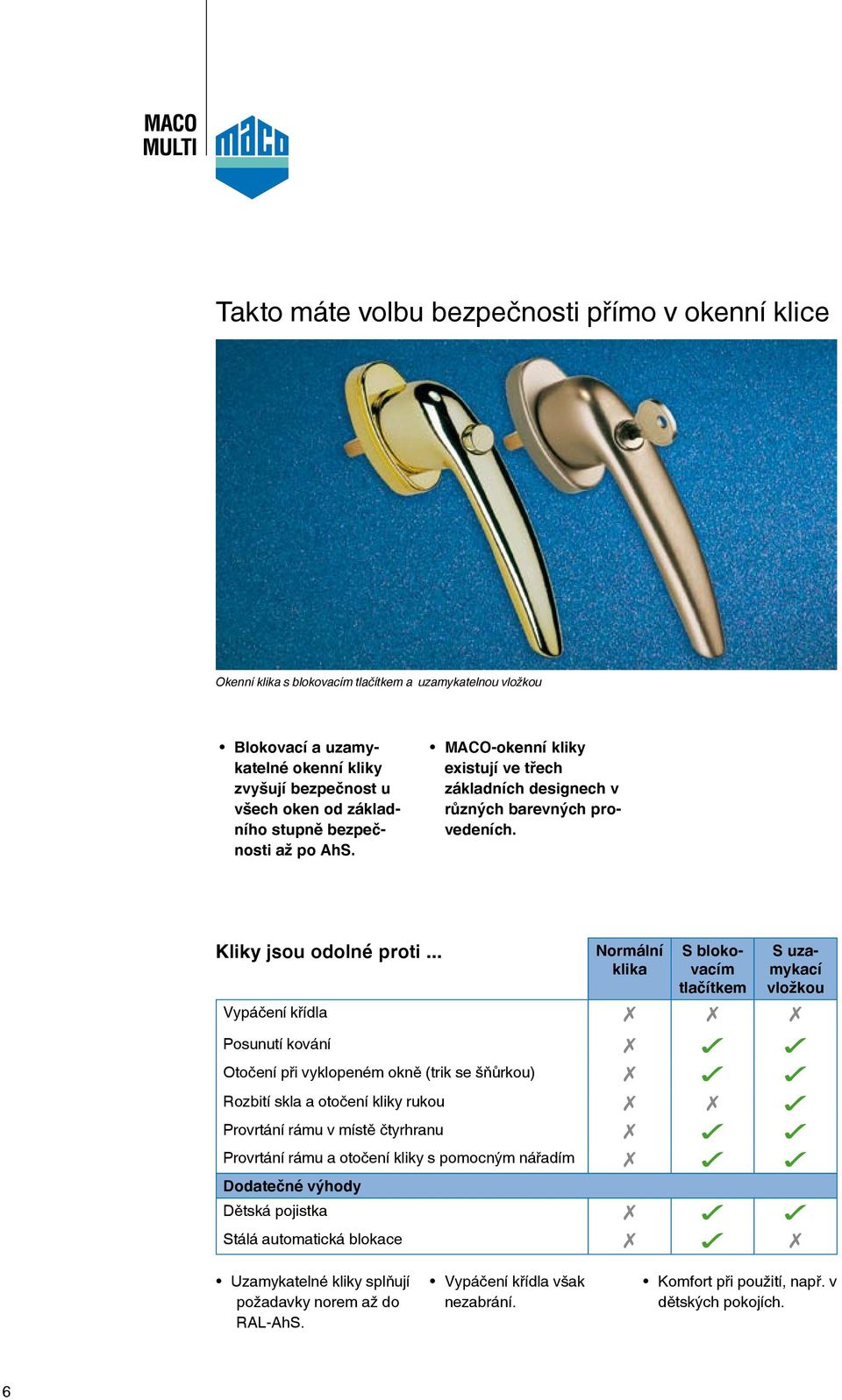

6 Takto máte volbu bezpečnosti přímo v okenní klice Okenní klika s blokovacím tlačítkem a uzamykatelnou vložkou Blokovací a uzamykatelné okenní kliky zvyšují bezpečnost u všech oken od základního stupně bezpečnosti až po AhS. MACO-okenní kliky existují ve třech základních designech v různých barevných provedeních. Kliky jsou odolné proti... Vypáčení křídla Normální klika S blokovacím tlačítkem S uzamykací vložkou Posunutí kování Otočení při vyklopeném okně (trik se šňůrkou) Rozbití skla a otočení kliky rukou Provrtání rámu v místě čtyrhranu Provrtání rámu a otočení kliky s pomocným nářadím Dodatečné výhody Dětská pojistka Stálá automatická blokace Uzamykatelné kliky splňují požadavky norem až do RAL-AhS. Vypáčení křídla však nezabrání. Komfort při použití, např. v dětských pokojích. 6

7 Neobyčejná ochrana proti nechtěnému vniknutí! MACO - okenní kliky TRESOR Ukroucení Utržení 100 Nm odolnost kliky proti vytrhnutí z okenního křídla. 100 Nm odolnost proti otočení blokovacího mechanismu v klice. MACO-TRESOR-okenní kliky Vám nabízejí vyšší bezpečnost než je požadováno u EN V Atest obdržíte na požádání. TRESOR-S s blokovacím tlačítkem Pro všechny třídy odolnosti s bezpečnostním zasklením. Okenní křídlo je možno ihned ovládat. Klika resp. okno je stále blokováno. Není třeba žádný klíč. Bezpečné pro děti do tří let. TRESOR-Z se zámkem Pro WK1 při standardním zasklení a všechny vyšší třídy zabezpečení. Nemožnost manipulace s křídlem nepovolanými osobami (např.: ve veřejných domech, jako jsou školy, nemocnice atp.). Okna a balkónové dveře nemohou být ani po vyříznutí skla otevřeny pomocí kliky. 7

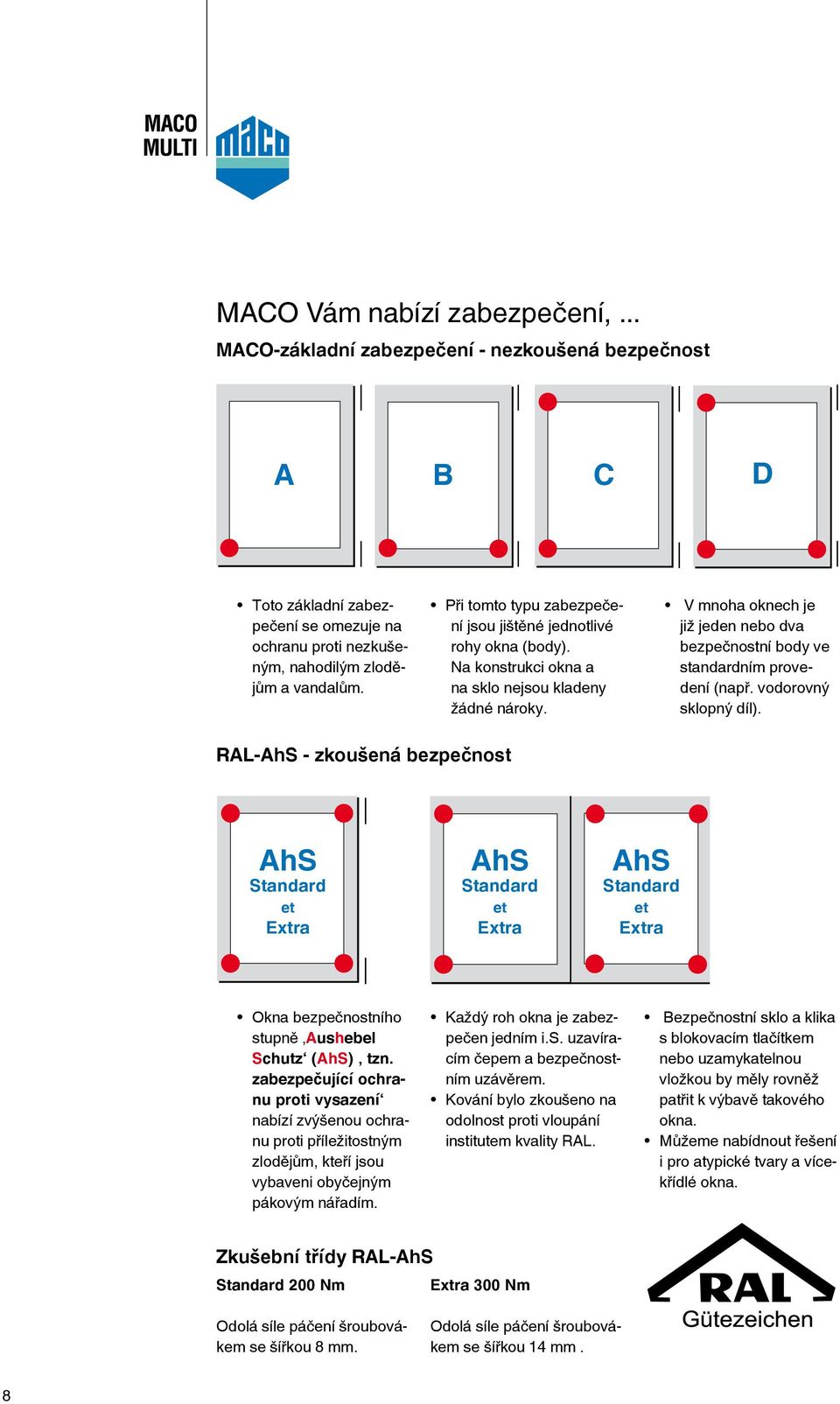

8 MACO Vám nabízí zabezpečení,... MACO-základní zabezpečení - nezkoušená bezpečnost A B C D Toto základní zabezpečení se omezuje na ochranu proti nezkušeným, nahodilým zlodějům a vandalům. Při tomto typu zabezpečení jsou jištěné jednotlivé rohy okna (body). Na konstrukci okna a na sklo nejsou kladeny žádné nároky. V mnoha oknech je již jeden nebo dva bezpečnostní body ve standardním provedení (např. vodorovný sklopný díl). RAL-AhS - zkoušená bezpečnost AhS Standard et Extra AhS Standard et Extra AhS Standard et Extra Okna bezpečnostního stupně Aushebel Schutz (AhS) tzn. zabezpečující ochranu proti vysazení nabízí zvýšenou ochranu proti příležitostným zlodějům, kteří jsou vybaveni obyčejným pákovým nářadím. Každý roh okna je zabezpečen jedním i.s. uzavíracím čepem a bezpečnostním uzávěrem. Kování bylo zkoušeno na odolnost proti vloupání institutem kvality RAL. Bezpečnostní sklo a klika s blokovacím tlačítkem nebo uzamykatelnou vložkou by měly rovněž patřit k výbavě takového okna. Můžeme nabídnout řešení i pro atypické tvary a vícekřídlé okna. Zkušební třídy RAL-AhS Standard 200 Nm Extra 300 Nm Odolá síle páčení šroubovákem se šířkou 8 mm. Odolá síle páčení šroubovákem se šířkou 14 mm. 8

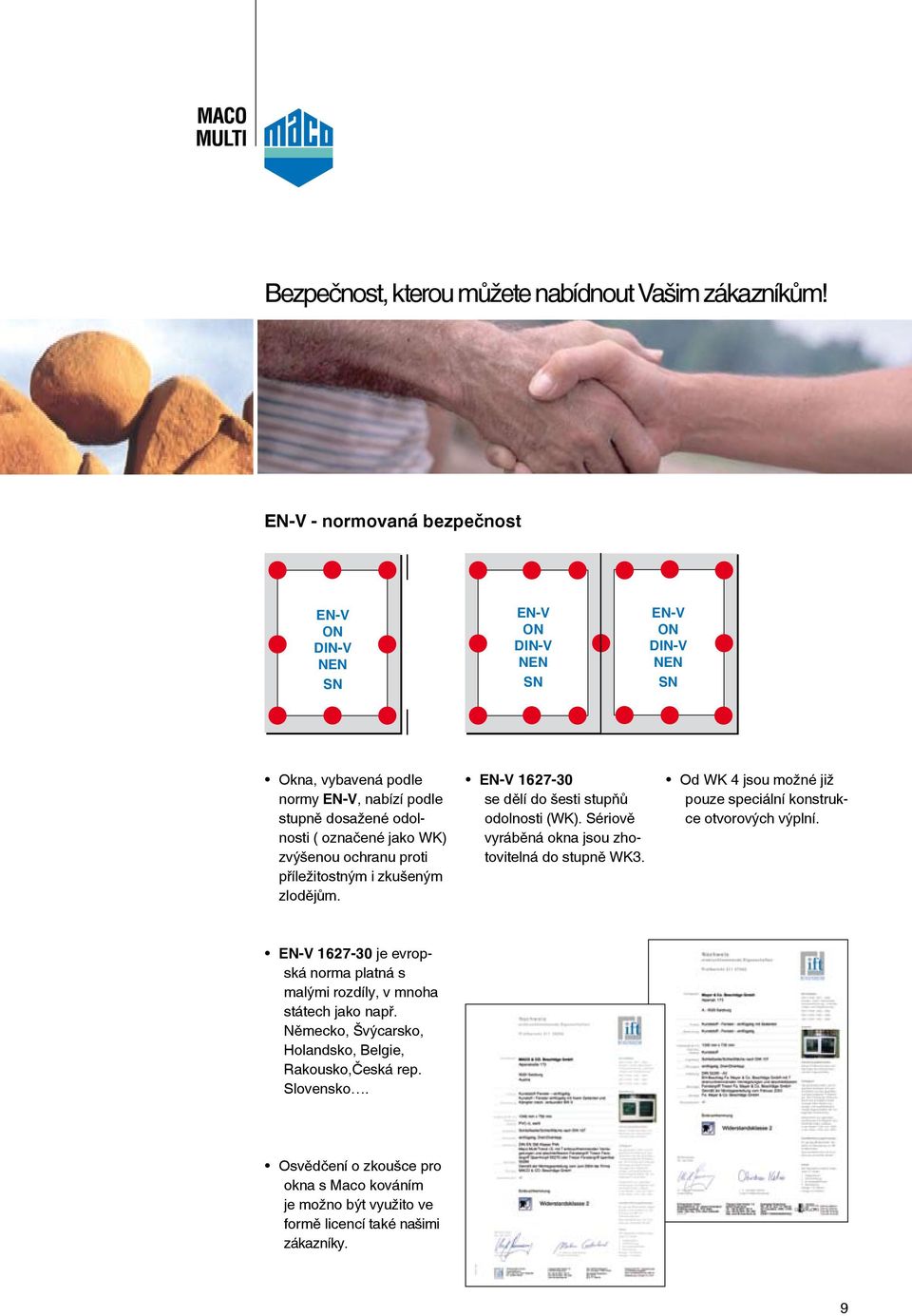

9 Bezpečnost, kterou můžete nabídnout Vašim zákazníkům! EN-V - normovaná bezpečnost EN-V ON DIN-V NEN SN EN-V ON DIN-V NEN SN EN-V ON DIN-V NEN SN Okna, vybavená podle normy EN-V, nabízí podle stupně dosažené odolnosti ( označené jako WK) zvýšenou ochranu proti příležitostným i zkušeným zlodějům. EN-V se dělí do šesti stupňů odolnosti (WK). Sériově vyráběná okna jsou zhotovitelná do stupně WK3. Od WK 4 jsou možné již pouze speciální konstrukce otvorových výplní. EN-V je evropská norma platná s malými rozdíly, v mnoha státech jako např. Německo, Švýcarsko, Holandsko, Belgie, Rakousko,Česká rep. Slovensko. Osvědčení o zkoušce pro okna s Maco kováním je možno být využito ve formě licencí také našimi zákazníky.

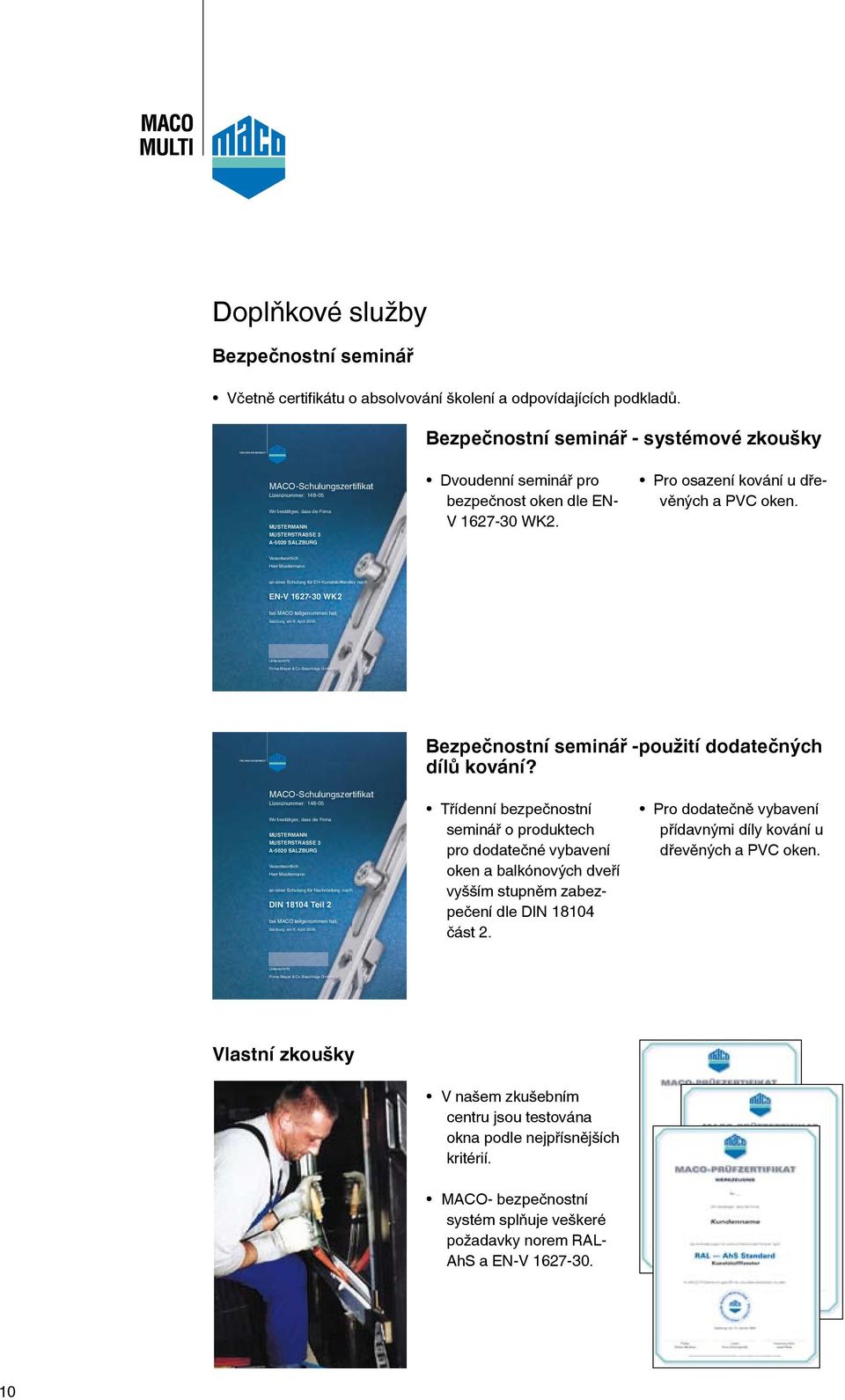

10 TECHNIK DIE BEWEGT TECHNIK DIE BEWEGT Doplňkové služby Bezpečnostní seminář Včetně certifikátu o absolvování školení a odpovídajících podkladů. Bezpečnostní seminář - systémové zkoušky MACO-Schulungszertifikat Lizenznummer: Wir bestätigen, dass die Firma MUSTERMANN MUSTERSTRASSE 3 A-5020 SALZBURG Dvoudenní seminář pro bezpečnost oken dle EN- V WK2. Pro osazení kování u dřevěných a PVC oken. Verantwortlich Herr Mustermann an einer Schulung für EH-Kunststoffenster nach EN-V WK2 bei MACO teilgenommen hat. Salzburg, am 8. April 2005 Unterschrift Firma Mayer & Co Beschläge GmbH i.v. Bezpečnostní seminář -použití dodatečných dílů kování? MACO-Schulungszertifikat Lizenznummer: Wir bestätigen, dass die Firma MUSTERMANN MUSTERSTRASSE 3 A-5020 SALZBURG Verantwortlich Herr Mustermann an einer Schulung für Nachrüstung nach DIN Teil 2 bei MACO teilgenommen hat. Salzburg, am 8. April 2005 Třídenní bezpečnostní seminář o produktech pro dodatečné vybavení oken a balkónových dveří vyšším stupněm zabezpečení dle DIN část 2. Pro dodatečně vybavení přídavnými díly kování u dřevěných a PVC oken. Unterschrift Firma Mayer & Co Beschläge GmbH i.v. Vlastní zkoušky V našem zkušebním centru jsou testována okna podle nejpřísnějších kritérií. MACO- bezpečnostní systém splňuje veškeré požadavky norem RAL- AhS a EN-V

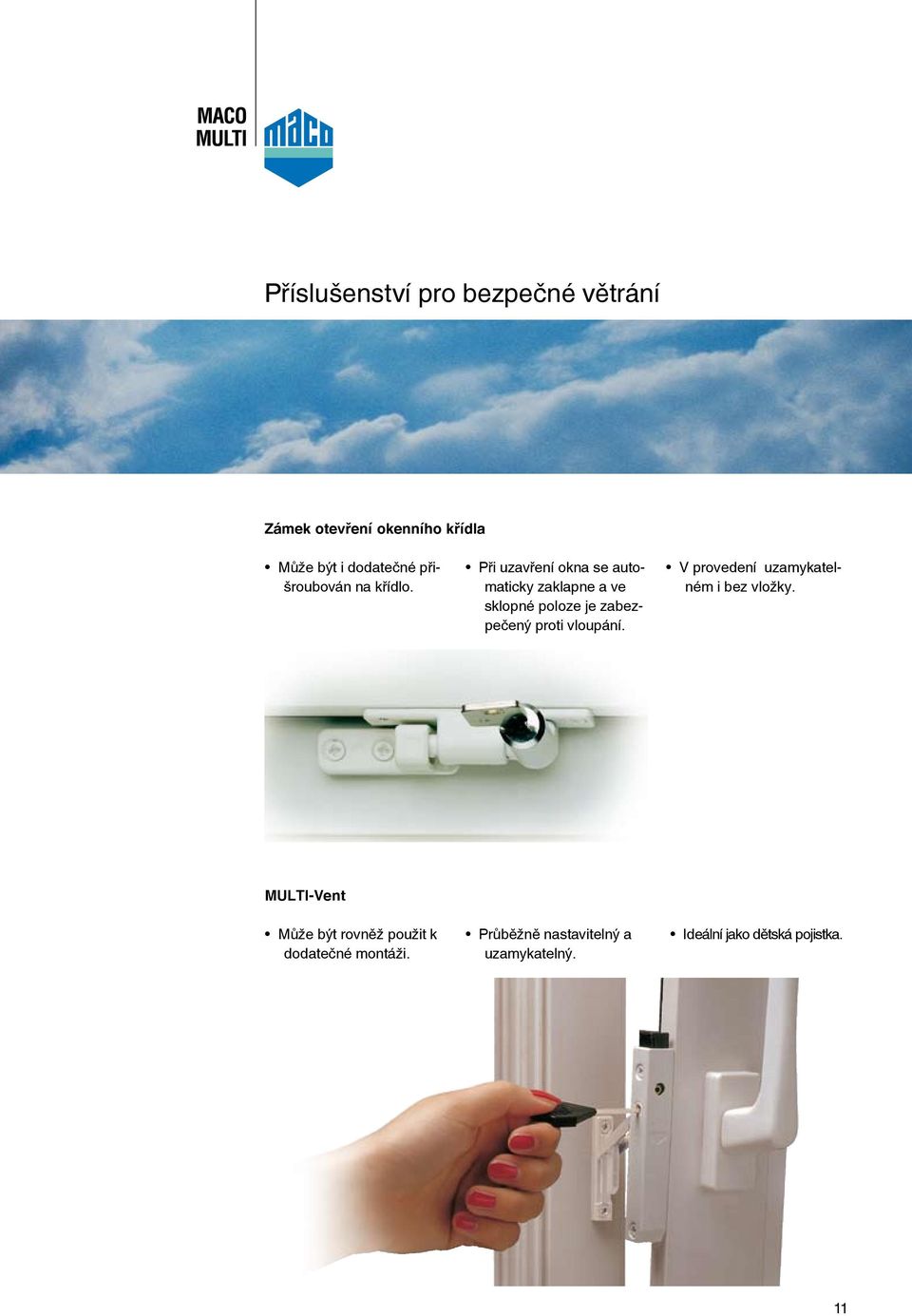

11 Příslušenství pro bezpečné větrání Zámek otevření okenního křídla Může být i dodatečné přišroubován na křídlo. Při uzavření okna se automaticky zaklapne a ve sklopné poloze je zabezpečený proti vloupání. V provedení uzamykatelném i bez vložky. MULTI-Vent Může být rovněž použit k dodatečné montáži. Průběžně nastavitelný a uzamykatelný. Ideální jako dětská pojistka. 11

12 12

13 Základní bezpečnost MACO-základní bezpečnost Nezkoušená bezpečnost 13

14 MACO- základní bezpečnost Nezkoušená bezpečnost Stupně: Oblasti použití: Odolnost : Posouzení: Zkouška: A B C D Standardní obytná zóna. Proti vandalismu. Minimální ochrana, pouze bodově zabezpečeno. Žádná. Konstrukční vlastnosti: Zasklení: Okenní klika: Osazení do zdi: Dodatečně díly kování: Standardní okenní konstrukce. Žádné požadavky. Klika s blokovacím tlačítkem nebo s uzamykací vložkou. Standardní montáž. Je možné kdykoliv doplnit. A B C D 14

15 Základní bezpečnost A Všechny bezpečnostní dily jsou červeně značeny. A1 Standardní řešení 1 Bezpečnostní uzávěr 1 Vodorovný sklopný díl i.s. A2 Alternativní řešení 1 Bezpečnostní uzávěr 1 Převodovka i.s. 15

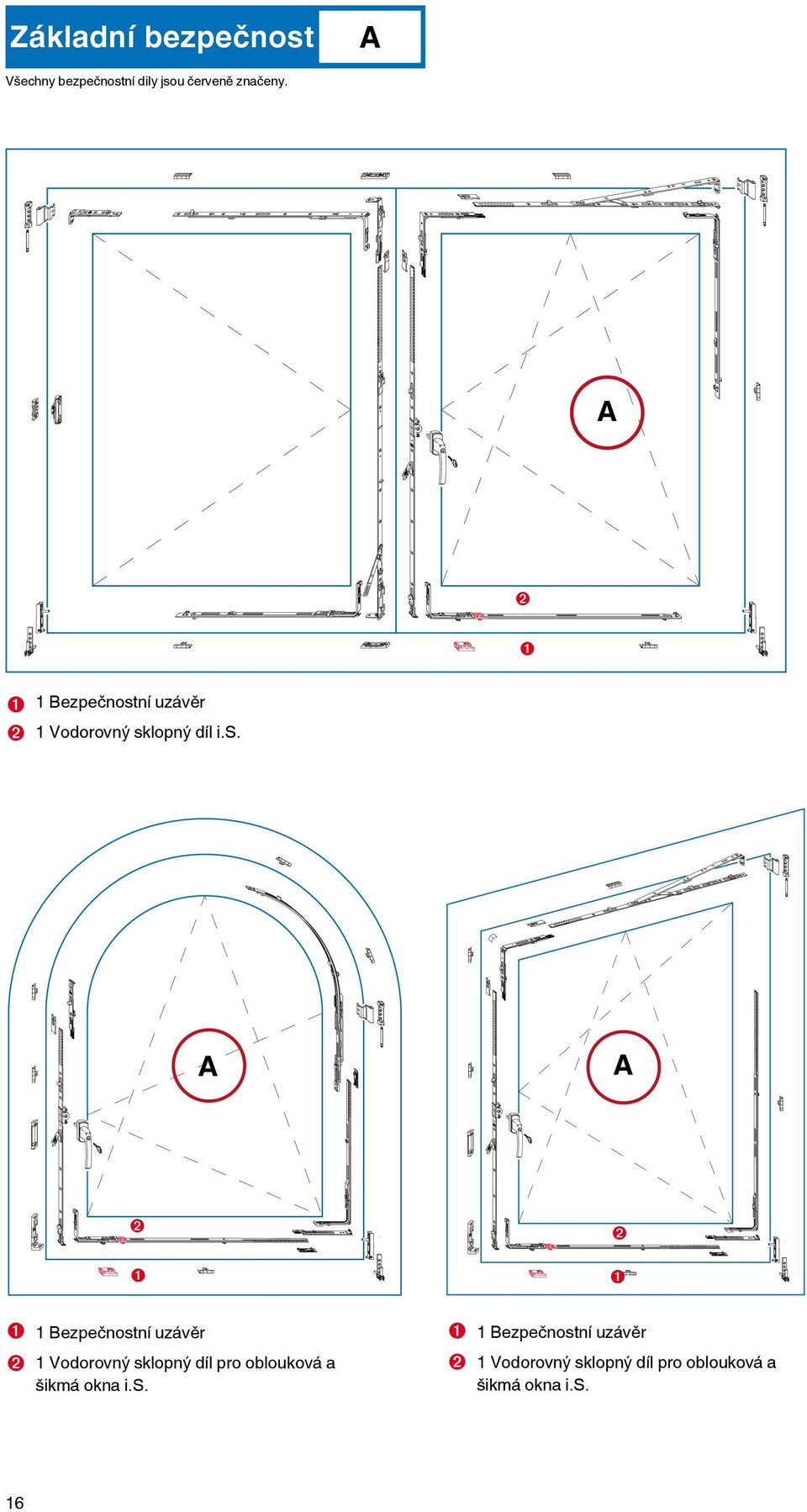

16 Základní bezpečnost A Všechny bezpečnostní dily jsou červeně značeny. A 1 Bezpečnostní uzávěr 1 Vodorovný sklopný díl i.s. A A 16 1 Bezpečnostní uzávěr 1 Vodorovný sklopný díl pro oblouková a šikmá okna i.s. 1 Bezpečnostní uzávěr 1 Vodorovný sklopný díl pro oblouková a šikmá okna i.s.

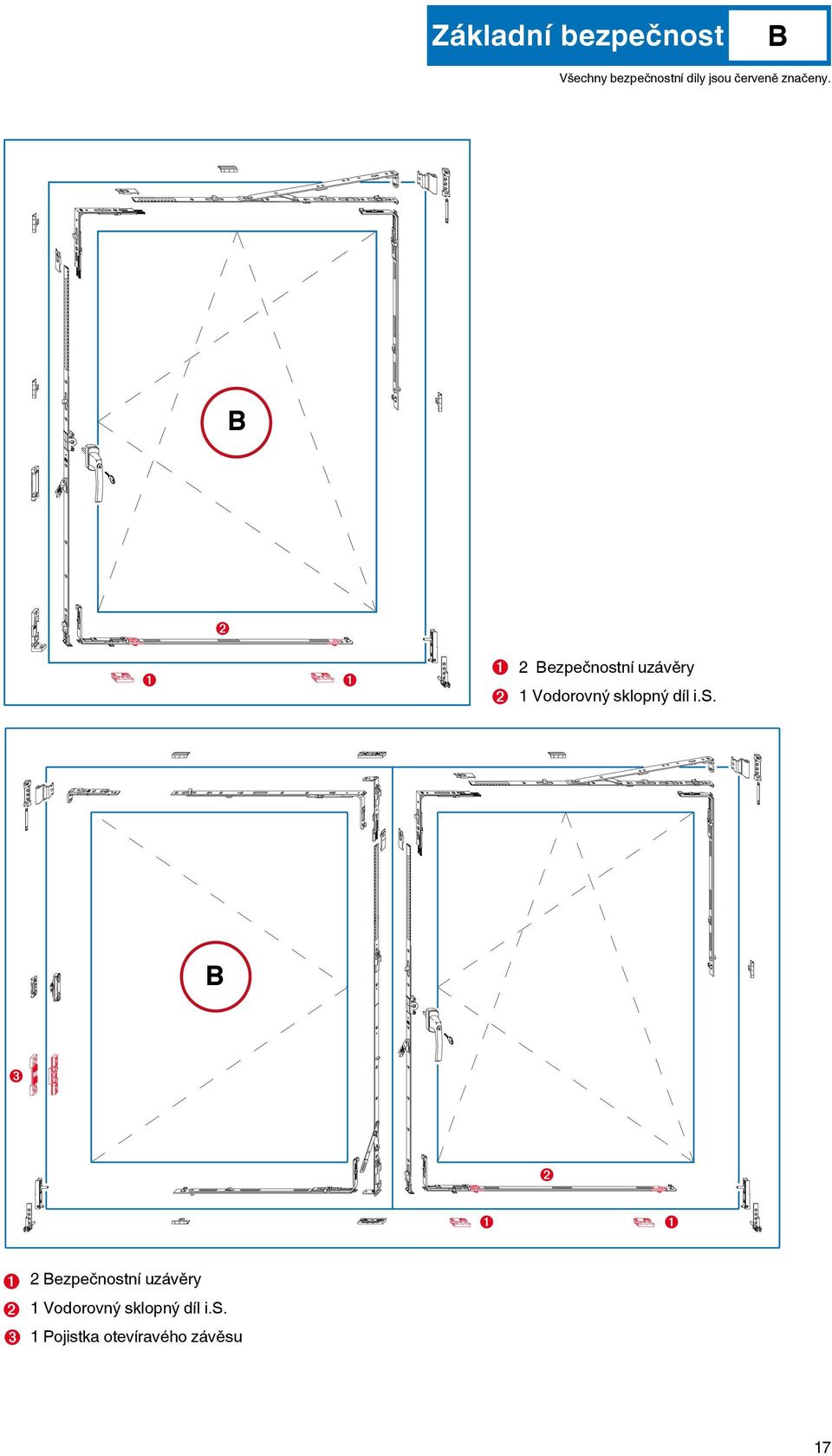

17 Základní bezpečnost B Všechny bezpečnostní dily jsou červeně značeny. B 2 Bezpečnostní uzávěry 1 Vodorovný sklopný díl i.s. B 2 Bezpečnostní uzávěry 1 Vodorovný sklopný díl i.s. 1 Pojistka otevíravého závěsu 17

18 Základní bezpečnost B Všechny bezpečnostní dily jsou červeně značeny. B 2 Bezpečnostní uzávěry 1 Vodorovný sklopný díl pro oblouková a šikmá okna i.s. 1 Spodní rohové ložisko i.s. B 2 Bezpečnostní uzávěry 1 Vodorovný sklopný díl pro oblouková a šikmá okna i.s. 1 Spodní rohové ložisko i.s. 18

19 Základní bezpečnost C Všechny bezpečnostní dily jsou červeně značeny. C1 Standardní řešení 2 Bezpečnostní uzávěry 1 Vodorovný sklopný díl i.s. 1 Rohový převod i.s. C2 Alternativní řešení 2 Bezpečnostní uzávěry 1 OS-převodovka fix i.s. 1 Rohový převod i.s. 19

20 Základní bezpečnost C Všechny bezpečnostní dily jsou červeně značeny. C 2 Bezpečnostní uzávěry 1 Pojistka otevíravého závěsu 1 Vodorovný sklopný díl i.s. 1 Rohový převod i.s. C C 2 Bezpečnostní uzávěry 1 Ukončení i.s Vodorovný sklopný díl pro oblouková a šikmá okna i.s. 2 Bezpečnostní uzávěry 1 Rohový převod i.s. pro šikmá okna 1 Vodorovný sklopný díl pro oblouková a šikmá okna i.s.

21 Základní bezpečnost D Všechny bezpečnostní dily jsou červeně značeny. D 3 Bezpečnostní uzávěry 1 Vodorovný sklopný díl i.s. 1 Rohový převod i.s. D 3 Bezpečnostní uzávěry 1 Vodorovný sklopný díl i.s. 1 Rohový převod i.s. 1 Pojistka otevíravého závěsu 21

22 Základní bezpečnost D Všechny bezpečnostní dily jsou červeně značeny. D 3 Bezpečnostní uzávěry 1 Vodorovný sklopný díl pro oblouková a šikmá okna i.s. 1 Rohový převod i.s. pro šikmá okna 1 Ukončení i.s. D 3 Bezpečnostní uzávěry 1 Vodorovný sklopný díl pro oblouková a šikmá okna i.s. 1 Ukončení i.s Ukončení i.s. 22

23 RAL-AhS Zkoušená bezpečnost (dle Ral-RG 607/13) Zkoušená bezpečnost Toto je MACO podpora pro Vás: RAL-osvědčení o zkoušce od společnosti MACO podporuje Vaši odbornou argumentaci při jednání se zákazníky. RAL-osvědčení o zkoušce můžete požadovat pro AhSstandard a Extra u Vašeho příslušného odborného poradce. Návody na montáž k zabudování kování (je nutno se jimi přesně řídit). 23

24 RAL-AhS Zkoušená bezpečnost (dle RAL-RG 607/13) U zkoušky RAL-AhS se jedná o zkoušku kování. Použitý AhS-předpis je platný pro jedno a dvoukřídlá otevíravě-sklopná okna, jakož i pro atypická oblouková a šikmá okna. Standardní RAL-AhS kování je ještě k tomu zkoušeno dle RAL-RG 607/3 (kromě atypů). Existují dvě třídy s těmito rozdíly: AhS-Standard 200 Nm odpovídá útoku se šroubovákem 8 mm AhS-Extra 300 Nm odpovídá útoku se šroubovákem 14 mm Oblasti použití: Typ pachatele: Posouzení: Zkouška: Konstrukční vlastnosti: Zpracování: Zasklení: Okenní klika: Kování: Osazení do zdi: Dodatečně díly kování: Obytná zóna přízemí a snadno dostupné balkony. Příležitostný zloděj. Dobrá ochrana, každý roh je zabezpečený. Zkoušku je možno reprodukovat a je ji nutno provést s normovaným momentovým klíčem. Zkušební okno má rozměry 1200 x 1400 mm a musí být testováno na pevně daných bodech, 150 mm od rohů. Standardní konstrukce pro okna a balkónové dveře. Je nutno dbát na přesné dodržení falzluftu a správné svářecí teploty (u PVC) kvůli pevnosti rohových spojů. bezpečnostní sklo (doporučeno!). Klika s blokovacím tlačítkem nebo s uzamykací vložkou. Viz. schéma pro AhS-Standard a Extra. Běžná standardní montáž. Je možné kdykoliv doplnit. 24

25 RAL-AhS Osnovy zkoušek Momentový klíč Ruční síla 300 Nm Účinnost 7500N Bod zlomu Doraz Moment síly v místě čepele 300 NM 40 mm mm Zkušební místa Řez profilem plastového okna AhS Uzávěry v rámu jsou přišroubovány do výztuhy, na křídlech do PVC. Výztuha 25

26 RAL-AhS Standard a Extra AhS-Standard Vhodné pro všechny běžné okenní konstrukce. AhS-Extra Vhodnost profilového systému musí být prokázána pomocí zkoušky. Schéma kování se tím může změnit. AhS Standard (200 Nm) + Extra (300 Nm) 26 4 Bezpečnostní uzávěry 1 Vodorovný sklopný díl i.s. 1 Rohový převod i.s. 1 Středová závora i.s. 1 Vymezení vůle (např. vymezovací klín)

27 Zkoušená bezpečnost RAL-AhS Všechny bezpečnostní dily jsou červeně značeny. Návrh kování na této straně je jen ukazkový navržen firmou MACO. AhS Standard (200 Nm) 4 Bezpečnostní uzávěry 1 Vodorovný sklopný díl i.s. 1 Rohový převod i.s. 1 Střední závora i.s. 2 Pojistky otevíravého závěsu 1 Vymezení vůle (např. vymezovací klín) AhS Extra (300 Nm) 6 Bezpečnostních uzávěrů 1 Vodorovný sklopný díl i.s. 1 Rohový převod i.s. 3 Střední závory i.s. 2 Vymezení vůle (např. vymezovací klíny) 27

28 Zkoušená bezpečnost RAL-AhS Všechny bezpečnostní dily jsou červeně značeny. Návrh kování na této straně je jen ukazkový navržen firmou MACO. AhS Standard (200 Nm) + Extra (300 Nm) 4 Bezpečnostní uzávěry 1 Vodorovný sklopný díl pro oblouková a šikmá okna i.s. 1 Rohový převod i.s. pro šikmá okna 1 Prodloužení i.s. 1 Spodní rohové ložisko i.s. 1 Vymezení vůle (např. vymezovací klín) AhS Standard (200 Nm) + Extra (300 Nm) 4 Bezpečnostní uzávěry 1 Vodorovný sklopný díl pro oblouková a šikmá okna i.s. 1 Ukončení i.s Nůžky pro oblouková okna i.s. 1 Spodní rohové ložisko i.s. 1 Vymezení vůle (např. vymezovací klín) 28

29 EN-V Evropská normovaná bezpečnost Normovaná bezpečnost Národní normy pro: Německo Rakousko Švýcarsko Holandsko Česká republika EN-V ÖNORM B S SN V EN-V NEN 5096 EN-V

30 Nářadí pro manuální pokusy vloupání dle EN-V Sada nářadí A - WK2 Sada nářadí B - WK3 ( používá se navíc k sadě nářadí A ) Základní sada nářadí pro WK 1-6 Všechny uvedené nástroje smí být používány jen pro účely, k nimž jsou určeny! 30

31 EN-V Evropská normovaná bezpečnost Okna vyrobená podle normy EN-V nabízejí, v závislosti na bezpečnostní třídě, zvýšenou ochranu před příležitostnými zloději až po zkušené zloděje,od jednoduchého až po speciální nářadí na páčení. Zkoušky podle těchto norem jsou jednotlivé systémové zkoušky hotového okna a musí být vyžadované od výrobců oken a vykonané příslušným institutem pro zkoušky tohoto druhu. Na mezinárodní úrovni je možno za určitých podmínek využívat, s návodem a cizí kontrolou, vysvědčení kontroly výrobců systémů (kování, profily). Norma se dělí na 1-6 tříd s různými požadavky. Zkoušky oken mají smysl v třídě 1-3, jsou pro místa použití jako obytné prostory s vysokým rizikem vloupání, obzvlášť obchody a pod. Váš odborný poradce Vás rád obeznámí se zkušenostmi z různých zkoušek a poradí Vám také, co je při okenní konstrukci obzvlášť důležité. Pokud to bude zapotřebí, je možno provést pro Vás i předzkoušky v centrále MACO-Salzburg. Třída odolnosti 1 Oblasti použití: Typ pachatele: Odolnost: Posouzení: Zkouška: Zpracování: Zasklení: Okenní klika: Obytná zóna přízemí a snadno dostupné balkony. Příležitostný zloděj. Proti fyzické síle, bez použití nástrojů. Dobrá ochrana, každý roh je zajištěný. Pozor: Statistická zkouška (pomocí tlakového válce) a dynamická zkouška (pytel s pískem 30 kg).proto je žádoucí použít bezpečnostní skla VSG nebo jim podobná! Neprovádí se žádná manuální zkouška! Je nutno dbát na přesné dodržení falzluftu a svářecí teploty ( u PVC) kvůli pevnosti rohových spojů. Žádné požadavky. Klika TRESOR se zámkem nebo blokovacím tlačítkem. Pozor: Blokovací tlačítko je možno použít jen u bezpečnostního zasklení. Kování: Osazení do zdi: Dodatečně díly kování: Jako AhS-Extra, přídavná ochrana k navrtání. Viz. osvědčení o zkoušce. Je možné, všechny body dle zkoušky musí být dodrženy. 31

32 Třída odolnosti 2 Oblasti použití: Typ pachatele: Odolnost: Posouzení: Zkouška: Konstrukční vlastnosti: Zpracování: Zasklení: Okenní klika: Kování: Osazení do zdi: Obytná zóna s vysokým rizikem vloupání a obchodní prostory. Zkušený zloděj s použití nářadí. Proti jednoduchému nářadí k páčení, jako je šroubovák, klín. Dobrá ochrana, všechny body vloupání jsou jištěny. Statistická zkouška (pomocí tlakového válce) a dynamická zkouška s nárazovým tělesem (pytel s pískem), Manuální zkouška (Nářadí A) s předzkouškou (Analýza slabých míst) a hlavní zkouška 3 Min. Standardní konstrukce pro okna a balkónové dveře. Je nutno dbát na přesné dodržení falzluftu a svářecí teploty ( u PVC) kvůli pevnosti rohových spojů. Dle EN 356 P4A (=A3). Klika TRESOR se zámkem nebo blokovacím tlačítkem s odolností 100 Nm (přetočení, utržení). Viz. kovací schéma. Podrobný návod na montáž s informacemi o okolním zdivu, šroubech a špaletě je připojen ke každému osvědčení o zkoušce a tento návod musí být dodržen. WK 2 / EN-V profilový řez plastovým oknem WK 2 a Falzluft 12 mm nutno přesně dodržen. a S Alu-úhelníkem přišroubovaným ve výztuze. c b Sklo je slepené s křídlem (MS-Polymerové lepidlo např.: Rota Bond, Soudal Fix All) Důležité: Při vlepování skla je nutno plast nejdříve otestovat na vzájemnou snášenlivost. b c Zasklívací lišta je pevně spojena s profilem křídla. P4A (A3) sklo. Kování je u PVC oken zašroubováno do výztuhy rámu a u křídla do PVC. Štulp 32

33 Normovaná bezpečnost EN-V Všechny bezpečnostní dily jsou červeně značeny. Návrh kování na této straně je jen ukazkový navržen firmou MACO. 9 Bezpečnostních uzávěrů 1 Vodorovný sklopný díl i.s. 1 Rohový převod i.s. 1 Střední závora i.s. 1 Převodovka i.s. bez sklopného čepu 1 Vymezení vůle (např. vymezovací klín) WK 2 WK 2 15 Bezpečnostních uzávěrů 1 Vodorovný sklopný díl i.s. 1 Rohový převod i.s. 3 Střední závory i.s. 2 Převodovky i.s. (od FFB 800) 1 Převodovka i.s. bez sklopného čepu 1 Štulpová převodovka a ukončení EH s blokováním 1 Rohový převod i.s. 2 Vymezení vůle (např. vymezovací klín) 33

34 Třída odolnosti 3 Oblasti použití: Typ pachatele: Odolnost: Posouzení: Zkouška: Konstrukční vlastnosti: Zpracování: Zasklení: Okenní klika: Osazení do zdi: Obchodní sféra s vysokým rizikem vloupání (klenoty, banky, atp.). Zkušený zloděj se speciálním nářadím. Proti speciálnímu nářadí k páčení, šroubovák, klín. Velmi dobrá ochrana pro všechny stavební prvky s dodatečným zesílením ochrany. Statistická zkouška (pomocí tlakového válce) a dynamická zkouška s nárazovým tělesem (pytel s pískem). Manuální zkouška (sady nářadí A+B) s předzkouškou (Analýza slabých míst) a hlavní zkouška 5 Min. Standardní konstrukce pro okna a balkónové dveře s vložkami do vnějších komor rámových a křídlových profilů. Je nutno dbát na přesné dodržení falzluftu a svářecí teploty kvůli pevnosti rohových spojů. Dle EN 356 P5A (=B1). Klika TRESOR se zámkem nebo blokovacím tlačítkem s odolností 100 Nm. Podrobný návod na montáž s informacemi o okolním zdivu, šroubech a špaletě je připojen ke každému osvědčení o zkoušce a tento návod musí být dodržen. WK 3 / EN-V profilový řez plastovým oknem WK 3 Falzluft 12 mm nutno přesně dodržet. P5A (B1) sklo Sklo je slepené s křídlem (MS-Polymerové lepidlo např.: Rota Bond, Soudal Fix All) Důležité: Při vlepování skla je nutno plast nejdříve otestovat na vzájemnou snášenlivost. PVC- Einlagen Zasklívací lišta je přišroubovaná. Kování je u PVC oken zašroubováno do rámu a křídla. 34

35 Normovaná bezpečnost EN-V Všechny bezpečnostní dily jsou červeně značeny. Návrh kování na této straně je jen ukazkový navržen firmou MACO. WK 3 12 Bezpečnostních uzávěrů 1 Rohový převod i.s. 1 Střední závora EH 1 Převodovka i.s. 1 Rohový sklopný díl i.s. 1 Spodní rohové ložisko i.s. 1 Vodorovný sklopný díl pro oblouková a šikmá okna i.s. 35

36 Osazení distančních, vypínacích a tlakových podložek při WK 1 až WK 3 Distanční a tlakové podložky... správným osazením distančních a tlakových podložek v místech i.s.-uzavíracích bodů dbáme nato, aby v případě vloupání došlo k správnému rozložení sil zatížení. 150 max max. 400 max. 400 max. 400 max max Upevňovací body rámu do špalety 930 Vypínací podložka Distanční podložka Tlaková podložka i.s.uzávěr Standardní uzávěr 36

37 DIN část 2 Dodatečně osazené díly kování pro okna a balkónové dveře. V normě DIN část 2 jsou zmíněny dodatečné přídavné díly kování, které mohou být dodatečně přimontovány do drážky oken a balkónových dveří. Dodatečné vybavení bezpečnostními otevíravě-sklopným systémem je vyhrazena část 2 der normy Optický vzhled a snadnost obsluhy nejsou dodatečným přidáním dílů kování nijak narušeny. Oblasti použití: Typ pachatele: Odolnost: Posouzení: Zkouška: Konstrukční vlastnosti: Zpracování: Zasklení: Okenní klika: Kování: Osazení do zdi: Obytná zóna s vysokým rizikem vloupání a obchodní prostory. Proti zloději s použitím nářadí. Proti jednoduchému nářadí k páčení, jako je šroubovák, klín.. Dobrá ochrana, všechny body vloupání jsou jištěny. Zkouška posunutí systému kování: při zatížení 1,5 kn se nesmí dát uzavírací systém posunout o více než 50 % uzavírací dráhy. Statistické a manuální zatížení zkušební konstrukce zatížení právě tak jako míra vychýlení vyplývá z normy EN V 1628, zkušební zatížení činí 6 kn maximální přípustná míra vychýlení činí 10 mm Odolnost proti nástrojům používaným ke vloupání nejméně 3 minuty celkový zkušební čas 15 minut S nářadím A dle EN V 1627 Standardní konstrukce pro okna a balkónové dveře. Dle dokumentace k ověřenému produktu pro dodatečné přidání dílů kování (DIN ). Dle EN 356 P4A (A3), pokud existuje tato možnost (doporučeno!). Klika TRESOR se zámkem nebo blokovacím tlačítkem s odolností 100 Nm (přetočení, utržení). dle dokumentace k ověřenému produktu pro dodatečné přidání dílů kování (DIN ), avšak nejméně 7 i.s. čepů. Jsou různé možnosti provedení upevnění přídavných dílů kování, avšak musí být upevněny nejméně všechny 4 rohové body ve vzdálenosti min. 150 mm. (doporučeno!) 37

38 Varianty řezu profilový řez plastovým oknem DIN část 2 Kování je přišroubováno ve výztuze P4A (A3) sklo lze v případě potřeby vyměnit (doporučeno!) Další doporučení: S Alu-úhelníkem přišroubovaným do výztuhy. Sklo je slepené s křídlem (MS-Polymerové lepidlo např.: Rota Bond, Soudal Fix All) Důležité: Při vlepování skla je nutno plast nejdříve otestovat na vzájemnou snášenlivost. Zasklívací lišta je přišroubovaná. Štulp Kování přišroubováno pomocí dlouhých šroubů do U-výztuhy Kování přišroubováno pomocí silných šroubů do GKD hmoždinek 5,0 x 40 mm 4,0 x 30 mm 38

39 Normovaná bezpečnost DIN část 2 Všechny bezpečnostní dily jsou červeně značeny. Návrh kování na této straně je jen ukazkový navržen firmou MACO. 9 Bezpečnostních uzávěrů 1 Vodorovný sklopný díl i.s. 1 Rohový převod i.s. 1 Střední závora i.s. 1 Převodovka i.s. bez sklopného čepu 1 Vymezení vůle (např. vymezovací klín) 12 Bezpečnostních uzávěrů 1 Rohový převod i.s. 1 Střední závora EH 1 Převodovka i.s. 1 Rohový sklopný díl i.s. 1 Spodní rohové ložisko i.s. 1 Vodorovný sklopný díl pro oblouková a šikmá okna i.s. 39

40

41 MACO TRONIC Elektronické sledování okna a řízené vytápění Vaše mimořádné výhody: Elektronické oknoochrana díky napojení na centrální ochranné či alarm zařízení. Úspora energie díky tepelnému regulátoru nebo na klimatizaci Elektronické sledování okna a řízené vytápění 41

42 MACO TRONIC Elektronická ochrana okna a řízené vytápění VDS-zkoušeno: Ochrana do stupně A, B, C, Nr. G Sledování otevření okna do tříd A, B, Nr. G Automatická ochrana díky možnosti napojení na pult centrální ochranné či alarm zařízení. Díky spojení s kováním je alarm zařízení aktivováno teprve až v okamžiku, když je kování uzavřeno a ne pouze prohnuto. Napojení na centrální indikátor signalizuje která okna jsou v objektu otevřená (také sklopná poloha je brána jako otevřené okno) nebo která jsou zavřená. Úspora energie díky napojení na termostat vytápění nebo na klimatizaci. Pokud je okno otevřené, automaticky se vytápění vypne. Ochranné a alarmní zařízení Uzávěr pro kontrolu uzavření (kabel bílý) Uzávěr pro řízení vytápění (kabel hnědý) 42

43 Ochrana okna a řízené vytápění Všechny bezpečnostní dily jsou červeně značeny. Základní bezpečnost A až D, AhS a WK Bezpečnostní uzávěry 1 Vodorovný sklopný díl i.s. 1 Rohový převod i.s. s kontaktním čepem 1 Střední závora i.s. 1 Vymezení vůle (např. vymezovací klín) 1 Rohový převod i.s. s kontaktním čepem 1 Kontaktní uzávěr A ➒ ➒ Grundsicherheit A bis D, AhS und WK Bezpečnostní uzávěry 1 Vodorovný sklopný díl i.s. 1 Rohový převod i.s. 1 Střední závora i.s. 2 Pojistky otevíravého závěsu 1 Vymezení vůle (např. vymezovací klín) 1 Prodloužení s kontaktním čepem-klip TRONIC ➒ 2 Kontaktní uzávěry A 43

44 Verl 0 Všechny bezpečnostní dily jsou červeně značeny. Ochrana okna a řízené vytápění Základní bezpečnost A až D, AhS a WK 1-3 VdS zkoušeno! 4 Bezpečnostní uzávěry 1 Vodorovný sklopný díl pro oblouková a šikmá okna i.s. 1 Rohový převod i.s 1 Spodní rohové ložisko i.s. 1 Prodloužení i.s. 1 Vymezení vůle (např. vymezovací klín) 1 Prodloužení s kontaktem 1 Kontaktní uzávěr Základní bezpečnost A až D, AhS a WK 1-3 VdS zkoušeno! 4 Bezpečnostní uzávěry 1 Vodorovný sklopný díl pro oblouková a šikmá okna i.s. 1 Pojistky otevíravého závěsu i.s Spodní rohové ložisko i.s. 1 Nůžky pro oblouková okna i.s. 1 Vymezení vůle (např. vymezovací klín) 1 Prodloužení s kontaktem 1 Kontaktní uzávěr 44

45 MACO TRONIC Elektronická kontrola uzavření a sklopení okna Vyklopené okno je hlášeno jako zavřené. Větrat je tímto možno bez alarmu, např.ložnice nebo WC. POZOR: Varianta kontroly sklopné polohy VdS není dovoleno! Alarm se spustí, když křídlo není uzavřeno v rámu. Elektronická ochrana uzavření a sklopení okna 45

46 Kontrola uzavření a sklopení okna Všechny bezpečnostní dily jsou červeně značeny. Vyklopené okno je hlášeno jako zavřené. Větrání je tímto možné bez alarmu, např. ložnice nebo WC. Alarm se spustí, když je křídlo vysazeno z rámu. Pozor VdS nedovoleno! Základní bezpečnost A až D a AhS 4 Bezpečnostní uzávěry 1 Vodorovný sklopný díl i.s. 1 Rohový převod i.s 1 Střední díl i.s. 1 Vymezení vůle (např. vymezovací klín) 1 Kontakt-adaptér 1 Kontaktní uzávěr-kvs Základní bezpečnost A až D a AhS 4 Bezpečnostní uzávěry 1 Vodorovný sklopný díl i.s. 1 Rohový převod i.s 1 Střední závora i.s. 2 Pojistky otevíravého závěsu 1 Vymezení vůle (např. vymezovací klín) 1 Kontakt-adaptér 1 Kontaktní uzávěr-kvs 46

47 Kontrola uzavření a sklopení okna Všechny bezpečnostní dily jsou červeně značeny. Pozor VdS nedovoleno! Základní bezpečnost A až D a AhS 1 Rohový převod i.s 1 Spodní rohové ložisko i.s. 1 Prodloužení i.s. 1 Vymezení vůle (např. vymezovací klín) 1 Kontakt-adaptér 1 Kontaktní uzávěr-kvs 4 Bezpečnostní uzávěry 1 Vodorovný sklopný díl pro oblouková a šikmá okna i.s. Základní bezpečnost A až D a AhS Pozor VdS nedovoleno! 4 Bezpečnostní uzávěry 1 Vodorovný sklopný díl pro oblouková a šikmá okna i.s. 1 Pojistky otevíravého závěsu i.s Spodní rohové ložisko i.s. 1 Nůžky pro oblouková okna i.s. 1 Vymezení vůle (např. vymezovací klín) 1 Kontakt-adaptér 1 Kontaktní uzávěr-kvs 47

48 MAYER & CO BESCHLÄGE GMBH ALPENSTRASSE 173 A-5020 SALZBURG TEL: +43 (0) FAX: +43 (0) MACO - KOVÁNÍ s.r.o. TUŘANKA 115 AREAL SLATINA, BUDOVA B TEL: FAX: CZ BRNO cz.office@maco.at Obj.číslo Datum: Září 2007 Všechna práva vyhrazena. Změny vyhrazeny.
