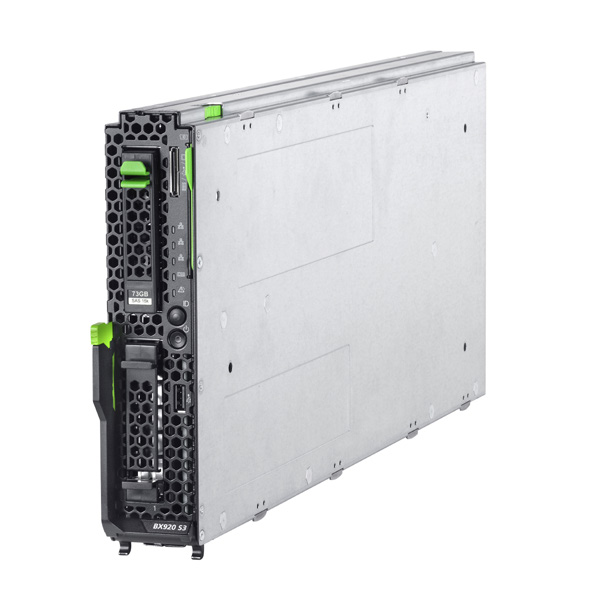

Datasheet Server FUJITSU PRIMERGY BX920 S3 Dvoupaticový modul blade server

Transkript

1 Datasheet Server FUJITSU PRIMERGY BX920 S3 Dvoupaticový modul blade server Univerzální dvoupaticový blade server s vysokým výpočetním a I/O výkonem Systémy serverů FUJITSU PRIMERGY poskytují nejvýkonnější a flexibilní řešení datových center pro společnosti všech velikostí, ve všech průmyslových odvětvích a pro jakoukoli zátěž. To platí pro rozšiřitelné servery PRIMERGY v provedení tower určené pro externí kanceláře a pobočky, servery určené pro montáž do racku se špičkovou efektivitou a výkonem, kompaktní a škálovatelné systémy blade a také infrastruktury cloudových serverů s vysokou hustotou integrace. Nabízejí kvalitu ověřenou v na podnikové úrovni a řadu inovací, nejvyšší efektivitu snižující provozní náklady i složitost a také větší pružnost v každodenním provozu, čímž pomáhají proměnit informační technologie v konkurenční výhodu. Systémy blade serverů FUJITSU PRIMERGY představují dokonalou platformu pro vybudování konvergované infrastruktury určené k minimalizaci času a úsilí. Blade servery PRIMERGY využívají modulární architekturu a kromě blade serverů obsahují také veškerou potřebnou infrastrukturu a síťové komponenty, moduly storage blade a moduly pro správu, a pomáhají tak firmám zjednodušovat jejich infrastrukturu, dosáhnout významné snížení nákladů a zvýšit flexibilitu. nejnovější procesory řady Intel Xeon E využívající vylepšenou architekturu QuickPath Interconnect. Blade server PRIMERGY BX920 S3 vybavený dvěma procesory, dvěma pevnými disky vyměnitelnými za provozu, až 384 GB paměti DDR3 a integrovaným flexibilním dvoukanálovým adaptérem CNA (Converged Network Adapter) 10 Gb/s poskytuje ten nejvyšší výkon, který vyhovuje současným i budoucím požadavkům. Blade server PRIMERGY BX920 S3 je dále vybaven špičkovým integrovaným řadičem pro vzdálenou správu (irmc S3), který umožňuje rozsáhlé řízení dokonce i ve vzdálených lokalitách. Se širokou nabídkou procesorů, disků a pamětí poskytuje správcům IT výkon a škálovatelnost, které potřebují pro všechny své aplikace. Optimální a zabezpečená podpora aplikací náročných na I/O výkon, jako jsou například terminálové servery, je zajišťována volitelným použitím integrovaného řadiče RAID s pamětí writeback cache, který je volitelně chráněn jednotkou FBU (Flash Backup Unit). PRIMERGY BX920 S3 Fujitsu PRIMERGY BX920 S3 je dvoupaticový modul blade server, který nabízí ideální poměr mezi výkonem a nízkými náklady. Tento server byl navržen pro datová centra velkých podniků, středně velké firmy a pobočky. Nabízí efektivní výpočetní výkon, který je vhodný pro nejčastěji používané obchodní aplikace i systémy založené na virtuálních klientech. V modulu blade server jsou použity Strana 1 / 8

2 Funkce a výhody Hlavní funkce HUSTOTA PAMĚTI A VÝPOČETNÍ HUSTOTA Dva procesory z nejnovější řady Intel Xeon E s až 8 jádry a 20 MB paměti smart cache. Architektura Intel QPI poskytuje systému BX920 S3 vysokorychlostní přenos mezi jednotlivými procesory i mezi procesory a až 12 paměťovými sloty, které jsou přístupné prostřednictvím 3 kanálů na procesor, o rychlosti až 8 GT/s. MODULÁRNÍ PŘIPOJENÍ ÚLOŽIŠTĚ Až dva pevné disky nebo disky SSD vyměnitelné za provozu. Optimální a zabezpečené podpory aplikací náročných na I/O výkon, jako jsou například terminálové servery, je dosaženo pomocí volitelného integrovaného řadiče RAID s pamětí write-back cache, který je volitelně chráněn jednotkou FBU (Flash Backup Unit). Modulární řadič RAID navíc nezabírá slot pro I/O karty mezzanine. SPRÁVA NA NEJVYŠŠÍ ÚROVNI Ušetřete čas a chraňte cenné zdroje IT zjednodušením vzdálené správy pomocí integrovaného řadiče irmc S3 (Remote Management Controller). Rychle nasazujte servery, udržujte virtuální nebo fyzické servery v dobrém stavu a optimalizujte spotřebu energie se sadou Fujitsu ServerView Suite. ŠPIČKOVÁ ÚROVEŇ VÝKONU NA DATOVÉ DÁLNICI Integrovaný dvoukanálový adaptér CNA (Converged Network Adapter) 10 Gb/s poskytuje vysokou propustnost aplikacím náročným na připojení k síti. Vynikajících možností I/O připojení je dosaženo díky dvěma slotům PCI Express 3.0 mezzanine, které umožňují kombinaci následujících rozhraní: 4x port Ethernet 1 Gb/s nebo 2x port Ethernet 10 Gb/s, 2x port Fibre Channel 8 Gb/s, 2x port CNA (FCoE) 10 Gb/s a 2x port InfiniBand 40 Gb/s nebo 56 Gb/s. Výhody Správci IT mohou výkon tohoto blade serveru přizpůsobit nejčastěji používaným obchodním aplikacím díky široké nabídce procesorů, pamětí a možností I/O. Vysoká univerzálnost přístupu k datům umožňuje výběr nejvhodnějšího řešení s ohledem na náklady, výkon a bezpečnost. Správa prostřednictvím integrovaného řadiče irmc S3 (Remote Management Controller) umožňuje přístup k jednotlivým serverům a rozsáhlou kontrolu dokonce i ve vzdálených lokalitách. Zjednodušené a komplexní řízení spotřeby s možností výběru různých režimů vede k významným úsporám nákladů. Vysoká I/O propustnost blade serveru dovoluje optimální využití více I/O protokolů a zajišťuje bezproblémový provoz náročných aplikací i vyvážený provoz virtualizovaných a fyzických serverů v nejdůležitějších firemních prostředích. Strana 2 / 8

3 Technické podrobnosti PRIMERGY BX920 S3 Základní deska Typ základní desky Čipová sada D3142 Intel C600 Procesory počet a typ 1 2 x Procesory řady Intel Xeon E Procesor Procesor Intel Xeon E (4J/4V, 1.80 GHz, TLC: 10 MB, Turbo: Ne, 6,4 GT/s, Paměťová sběrnice: MHz, 80 W) Procesor Intel Xeon E (4J/4V, 2.20 GHz, TLC: 10 MB, Turbo: Ne, 6,4 GT/s, Paměťová sběrnice: MHz, 80 W) Procesor Intel Xeon E (6J/12V, 1.90 GHz, TLC: 15 MB, Turbo: Ano, 7,2 GT/s, Paměťová sběrnice: MHz, 95 W) Procesor Intel Xeon E (6J/12V, 2.20 GHz, TLC: 15 MB, Turbo: Ano, 7,2 GT/s, Paměťová sběrnice: MHz, 95 W) Procesor Intel Xeon E5-2430L (6J/12V, 2.00 GHz, TLC: 15 MB, Turbo: Ano, 7,2 GT/s, Paměťová sběrnice: MHz, 60 W) Procesor Intel Xeon E (6J/12V, 2.40 GHz, TLC: 15 MB, Turbo: Ano, 7,2 GT/s, Paměťová sběrnice: MHz, 95 W) Procesor Intel Xeon E (8J/16V, 2.10 GHz, TLC: 20 MB, Turbo: Ano, 8,0 GT/s, Paměťová sběrnice: MHz, 95 W) Procesor Intel Xeon E5-2450L (8J/16V, 1.80 GHz, TLC: 20 MB, Turbo: Ano, 8,0 GT/s, Paměťová sběrnice: MHz, 70 W) Procesor Intel Xeon E (8J/16V, 2.30 GHz, TLC: 20 MB, Turbo: Ano, 8,0 GT/s, Paměťová sběrnice: MHz, 95 W) Paměťové sloty Typ paměťových slotů Kapacita paměti (min. max.) Ochrana paměti Možnosti paměti Možnosti paměti 12 (4 kanály na procesor, každý se 2 sloty) DIMM (DDR3) registrované 4 GB GB Advanced ECC Technologie Memory Scrubbing SDDC (Chipkill ) Podpora zrcadlení paměti Podpora režimu záložní paměti 4 GB (1 mod, 4 GB) DDR3 LV, registrované, ECC, MHz, PC , DIMM 4 GB (1 mod, 4 GB) DDR3 LV, registrované, ECC, MHz, PC , DIMM 8 GB (1 mod, 8 GB) DDR3 LV, registrované, ECC, MHz, PC , DIMM 8 GB (1 mod, 8 GB) DDR3 LV, registrované, ECC, MHz, PC , DIMM 16 GB (1 mod, 16 GB) DDR3 LV, registrované, ECC, MHz, PC , DIMM 32 GB (1 mod, 32 GB) DDR3 LR LV, registrované, ECC, MHz, PC , LRDIMM 4 GB (1 mod, 4 GB) DDR3 LV, unbuffered, ECC, MHz, PC , DIMM Rozhraní Porty USB Grafika (15 pinů) 1 x VGA vpředu přes speciální kabel LAN/Ethernet 2 x 10 Gb/s nebo 4x 1Gb/s přes sběrnici Midplane na modul Ethernet Connection Blade Integrovaný řadič Řadič RAID RAID 0/1 pro interní disky Řadič SATA Intel C600 Řadič LAN,, v režimu 10Gbit/s s CNA s: až 4 fyzickými funkcemi na každý port jednou volitelnou funkcí pro ukládání dat (FCoE nebo iscsi) s úplným přenosem zátěže podpora PXE-Boot prostřednictvím sítě LAN ze serveru PXE ve všech režimech spouštění FCoE a iscsi v režimu CNA odpovídá specifikaci PCI-SIG SR-IOV s až 128 VF (závisí na podpoře OS) Podpora VMware NetQueue a Microsoft VMQ optimalizuje výkon pro virtuální servery Strana 3 / 8

4 Integrovaný řadič Řadič vzdálené správy Modul TPM (Trusted Platform Module) Sloty PCI-Express 3.0 x8 Pozice pro jednotky Pozice pro jednotky úložiště Ovládací panel Ovládací tlačítka Stavové indikátory LED BIOS Funkce systému BIOS Integrovaný řadič vzdálené správy (irmc S3, 32 MB přídavné paměti vč. grafického řadiče) Kompatibilní s IPMI 2.0 Infineon / 1.2 (volitelně) 2 x BX900 Mezzanine karta 2 x 2,5 SAS/SATA s možností výměny za provozu Vypínač Tlačítko ID Napájení (oranžová/zelená) Stav systému (oranžová) Připojení LAN (zelená) Identifikace (modrá) CSS (žlutá) Uložení a obnova nastavení systému BIOS Lokální a vzdálená aktualizace programem ServerView Update Manager Podpora vzdáleného spouštění PXE SMBIOS V2.6 Nástroje online aktualizace pro hlavní verze systémů Windows a Linux Instalační nástroj z paměti ROM Lokální aktualizace systému BIOS ze zařízení USB Strana 4 / 8

5 Operační systémy a virtualizační software Certifikované a podporované Microsoft Hyper-V Server R operační systémy a virtualizační Microsoft Windows Server 2012 R2 Datacenter software Microsoft Windows Server 2012 R2 Standard Odkaz k vydání operačního systému Operační systém poznámky Microsoft Windows Storage Server 2012 R2 Standard Microsoft Hyper-V Server 2012 Microsoft Windows Server 2012 Datacenter Microsoft Windows Server 2012 Standard Microsoft Windows Storage Server 2012 Standard Microsoft Hyper-V Server 2008 R2 Microsoft Windows Server 2008 R2 Datacenter Microsoft Windows Server 2008 R2 Enterprise Microsoft Windows Server 2008 R2 Standard Microsoft Windows HPC Server 2008 R2 Suite Microsoft Windows Small Business Server 2011 Premium Add-On Microsoft Windows Small Business Server Standard 2011 Microsoft Windows Server 2008 Enterprise Microsoft Windows Server 2008 Standard VMware vsphere 5.5 Embedded VMware vsphere 5.5 VMware vsphere 5.0 Embedded VMware vsphere 5.0 VMware vsphere 4.1 VMware vsphere 4.1 Embedded VMware vsphere 4.1 Installable SUSE Linux Enterprise Server 11 SUSE Linux Enterprise Server 10 SUSE Linux Enterprise Server 10 with XEN Red Hat Enterprise Linux 6 Red Hat Enterprise Linux 5 Red Hat Enterprise Linux 5 with XEN Citrix XenServer Poznámka: Podpora jiných distribucí Linuxu na požádání Správa serveru Standardně Volitelně Poznámky ke správě serveru Sada ServerView Suite nasazení SV Installation Manager SV Scripting Toolkit SV Deployment Manager (30denní zkušební verze) Sada ServerView Suite řízení SV Operation Manager vč. PDA a ASR&R (Prevence proti selhání a analýza; Automatické obnovení serveru a restart) SV Performance Management SV Power Management SV RAID Manager Sada ServerView Suite údržba SV Remote Management (irmc) SV Update Management (BIOS, firmware, ovladače systému Windows a agenti SV) SV Asset Management SV Online Diagnostics Sada ServerView Suite integrace Integrační balíčky SV, například pro Microsoft System Center, Nagios, HP, SIM, HP NNM, IBM Tivoli, Altiris Řešení pro nasazování a další produkty ServerView VIOM (Virtual IO Manager) Závislosti softwarových produktů ServerView Suite týkající se operačních systémů jsou uvedeny v datasheetech k jednotlivým produktům. Strana 5 / 8

6 Rozměry a hmotnost Rozměry (Š x H x V) Hmotnost Hmotnost poznámky Prostředí Poznámky k teplotě Provozní prostředí Provozní prostředí odkaz 45 x 500 x 420 mm 12,5 kg Skutečná hmotnost závisí na konfiguraci V kombinaci s odpovídající systémovou jednotkou PRIMERGY BX900 FTS Příručka pro datové centrum (parametry instalace) Elektrické parametry Shoda se standardy Celý svět Německo Komponenty CB RoHS (Omezení nebezpečných látek) WEEE (Waste Electrical and Electronic Equipment Odpad z elektrických a elektronických zařízení) GS Evropa CE třída A * Kompatibilita odkaz Kompatibilita poznámky V kombinaci s odpovídající systémovou jednotkou PRIMERGY BX Výrobek obecně splňuje bezpečnostní požadavky všech evropských zemí a Severní Ameriky. Státní osvědčení požadované z důvodu splnění právních nařízení nebo z jiných důvodů si lze vyžádat. * Varování: Tento produkt patří do třídy A. V domácím prostředí může tento produkt způsobovat rušení rádiových frekvencí a v takovém případě může být uživatel nucen provést odpovídající opatření. Jednotky pro ukládání dat SSD SATA, 6 Gb/s, 800 GB, Výdrž ve střední třídě, vyměnitelné za provozu (hot-plug), 2,5, podnikové SSD SATA, 6 Gb/s, 400 GB, Výdrž ve střední třídě, vyměnitelné za provozu (hot-plug), 2,5, podnikové SSD SATA, 6 Gb/s, 400 GB, MLC, vyměnitelné za provozu (hot-plug), 2,5, podnikové SSD SATA, 6 Gb/s, 200 GB, Výdrž ve střední třídě, vyměnitelné za provozu (hot-plug), 2,5, podnikové SSD SATA, 6 Gb/s, 100 GB, Výdrž ve střední třídě, vyměnitelné za provozu (hot-plug), 2,5, podnikové SSD SATA, 6 Gb/s, 100 GB, MLC, vyměnitelné za provozu (hot-plug), 2,5, podnikové SSD SAS, 12 Gb/s, 800 GB, Výdrž ve střední třídě, vyměnitelné za provozu (hot-plug), 2,5, podnikové SSD SAS, 12 Gb/s, 400 GB, Výdrž ve střední třídě, vyměnitelné za provozu (hot-plug), 2,5, podnikové SSD SAS, 12 Gb/s, 200 GB, Výdrž ve střední třídě, vyměnitelné za provozu (hot-plug), 2,5, podnikové SSD SAS, 12 Gb/s, 1,6 TB, Výdrž ve střední třídě, vyměnitelné za provozu (hot-plug), 2,5, podnikové SSD SAS, 6 Gb/s, 200 GB, MLC, vyměnitelné za provozu (hot-plug), 2,5, podnikové Pevný disk SATA, 6 Gb/s, 500 GB, ot./min, vyměnitelné za provozu (hot-plug), 2,5, pro klíčová firemní data Pevný disk SATA, 6 Gb/s, 250 GB, ot./min, vyměnitelné za provozu (hot-plug), 2,5, pro klíčová firemní data Pevný disk SATA, 6 Gb/s, 1 TB, ot./min, vyměnitelné za provozu (hot-plug), 2,5, pro klíčová firemní data Pevný disk SAS, 6 Gb/s, 900 GB, ot./min, vyměnitelné za provozu (hot-plug), 2,5, podnikové Pevný disk SAS, 6 Gb/s, 600 GB, ot./min, vyměnitelné za provozu (hot-plug), 2,5, podnikové Pevný disk SAS, 6 Gb/s, 500 GB, ot./min, vyměnitelné za provozu (hot-plug), 2,5, pro klíčová firemní data Pevný disk SAS, 6 Gb/s, 450 GB, ot./min, vyměnitelné za provozu (hot-plug), 2,5, podnikové Pevný disk SAS, 6 Gb/s, 300 GB, ot./min, vyměnitelné za provozu (hot-plug), 2,5, podnikové Pevný disk SAS, 6 Gb/s, 300 GB, ot./min, vyměnitelné za provozu (hot-plug), 2,5, podnikové Pevný disk SAS, 6 Gb/s, 146 GB, ot./min, vyměnitelné za provozu (hot-plug), 2,5, podnikové Pevný disk SAS, 6 Gb/s, 1,2 TB, ot./min, vyměnitelné za provozu (hot-plug), 2,5, podnikové Pevný disk SAS, 6 Gb/s, 1 TB, ot./min, vyměnitelné za provozu (hot-plug), 2,5, pro klíčová firemní data Strana 6 / 8

7 Řadič RAID Modul pevného disku SAS RAID, 8 Gbit/s, Fujitsu, Úroveň RAID: 0, 1, 10, Bez podpory jednotky BBU (využívá obvod LSI SAS2208) Modul pevného disku SAS RAID, 8 Gbit/s, Fujitsu, Úroveň RAID: 0, 1, 10, 5, 50, 6, 60, 512 MB Cache, Volitelně jednotka BBU (využívá obvod LSI SAS2208) Karty mezzanine Poznámky k řadiči LAN Ethernet, karta mezzanine 4 x 1 Gbit/s PCIe x4 Fujitsu CNA karta mezzanine 2 x 10 Gbit/s PCIe Gen2 x8 Emulex Ethernet, karta mezzanine 2 x 10 Gbit/s PCIe Gen2 x8 Fujitsu Fibre Channel, karta mezzanine 2 x 8 Gbit/s PCIe x4 Emulex Karta mezzanine InfiniBand 2 x 56 Gbit/s PCIe Gen3 x8 Mellanox Karta mezzanine InfiniBand CX2 2 x 40 Gbit/s PCIe x8 Mellanox SAS HBA, karta mezzanine 2 x 6 Gbit/s PCIe Gen2 x8 Fujitsu Dvoukanálový integrovaný adaptér CNA 10 Gb/s poskytuje buď 2 porty 10 Gb/s, nebo 4 porty 1 Gb/s. Záruka Standardní záruka 3 roky Úroveň servisu Služba On-site (u zákazníka) (podle země prodeje) Služby údržby a podpory perfektní rozšíření Možnosti balíčku podpory Dostupné celosvětově v hlavních obchodních oblastech: 9x5, servis u zákazníka s dobou reakce do následujícího pracovního dne (NBD) 9x5, servis u zákazníka s dobou reakce 4 h 24x7, servis u zákazníka s dobou reakce 4 h Doporučená služba 24x7, servis u zákazníka s dobou reakce 4 h Pro lokality mimo region EMEA se obraťte na svého místního partnera Fujitsu. Dostupnost náhradních dílů 5 let Životní cyklus služby 5 let po skončení životnosti produktu Odkaz na web servisu fts/services Strana 7 / 8

8 Další informace Platformová řešení Fujitsu Kromě produktu Fujitsu PRIMERGY BX920 S3, zajišťuje tato společnost řadu platformových řešení. Tato řešení v sobě spojují produkty společnosti Fujitsu, nejlepší služby, zkušenosti a celosvětová partnerství. Dynamické infrastruktury Nabídka Dynamické infrastruktury společnosti Fujitsu zahrnuje kompletní portfolio IT produktů, řešení a služeb od klientů až po řešení datových center, spravovanou infrastrukturu a infrastrukturu poskytovanou jako služba (IaaS). Rozsah vašich výhod plynoucích z technologií a služeb společnosti Fujitsu závisí na úrovni spolupráce, kterou si vyberete. To přináší flexibilitu a efektivitu IT zcela nové úrovně. Počítačové produkty computing/ Software Další informace Learn more about Fujitsu, please contact your Fujitsu sales representative or Fujitsu Business partner, or visit our website. Fujitsu Green Policy Innovation Fujitsu Green Policy Innovation je náš celosvětový projekt pro snižování zátěže životního prostředí. Naším cílem je s využitím našich globálních zkušeností prostřednictvím IT přispět k vytvoření trvale udržitelného prostředí pro budoucí generace. Další informace naleznete na adrese global/about/ environment/ Copyright Všechna práva včetně práv na duševní vlastnictví jsou vyhrazena. Změny technických údajů vyhrazeny. Možnost dodání závisí na dostupnosti produktů. Veškerá odpovědnost za úplnost, aktuálnost a správnost uvedených informací a ilustrací je vyloučena. Označení použitá v tomto dokumentu mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušného výrobce a jejich použití třetími stranami může být porušením práv jejich vlastníků. Další informace naleznete na adrese com/fts/resources/navigation/terms-ofuse.html Copyright Fujitsu Technology Solutions Omezení Technické údaje se mohou změnit. Možnost dodání závisí na dostupnosti. Veškerá zodpovědnost za úplnost, aktuálnost a správnost uvedených informací a ilustrací je vyloučena. Označení použitá v tomto dokumentu mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných výrobců a jejich použití třetími stranami může být porušením práv jejich vlastníků. KONTAKT FUJITSU Technology Solutions s.r.o. V Parku 2336/22, Praha 4 Telefon: Fax: CZ-CS Strana 8 / 8 Všechna práva včetně práv na duševní vlastnictví jsou vyhrazena. Změny technických údajů vyhrazeny. Možnost dodání závisí na dostupnosti produktů. Veškerá odpovědnost za úplnost, aktuálnost a správnost uvedených informací a ilustrací je vyloučena. Označení použitá v tomto dokumentu mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušného výrobce a jejich použití třetími stranami může být porušením práv jejich vlastníků. Další informace naleznete na adrese fts/resources/ navigation/terms-of-use.html Copyright Fujitsu Technology Solutions
