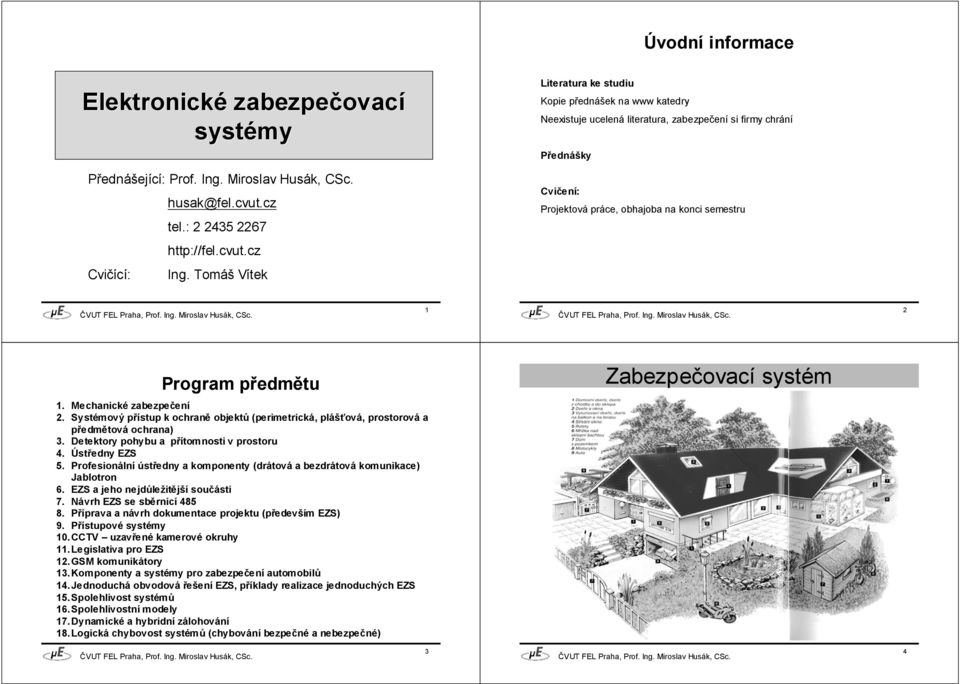

1 Úvodní informace Elektronické zabezpečovac ovací systémy Literatura ke studiu Kopie přednášek na www katedry Neexistuje ucelená literatura, zabezpečení si firmy chrání Přednášky Přednášející: Prof. Ing. Miroslav Husák, CSc. tel.: Cvičení: Projektová práce, obhajoba na konci semestru Cvičící: Ing. Tomáš Vítek 1 2 Program předmětu 1. Mechanické zabezpečení 2. Systémový přístup k ochraně objektů (perimetrická, plášťová, prostorová a předmětová ochrana) 3. Detektory pohybu a přítomnosti v prostoru 4. Ústředny EZS 5. Profesionální ústředny a komponenty (drátová a bezdrátová komunikace) Jablotron 6. EZS a jeho nejdůležitější součásti 7. Návrh EZS se sběrnicí Příprava a návrh dokumentace projektu (především EZS) 9. Přístupové systémy 10.CCTV uzavřenékamerovéokruhy 11. Legislativa pro EZS 12. GSM komunikátory 13. Komponenty a systémy pro zabezpečení automobilů 14.Jednoduchá obvodová řešení EZS, příklady realizace jednoduchých EZS 15. Spolehlivost systémů 16. Spolehlivostní modely 17. Dynamické a hybridní zálohování 18. Logická chybovost systémů (chybování bezpečné a nebezpečné) Zabezpečovací systém 3 4

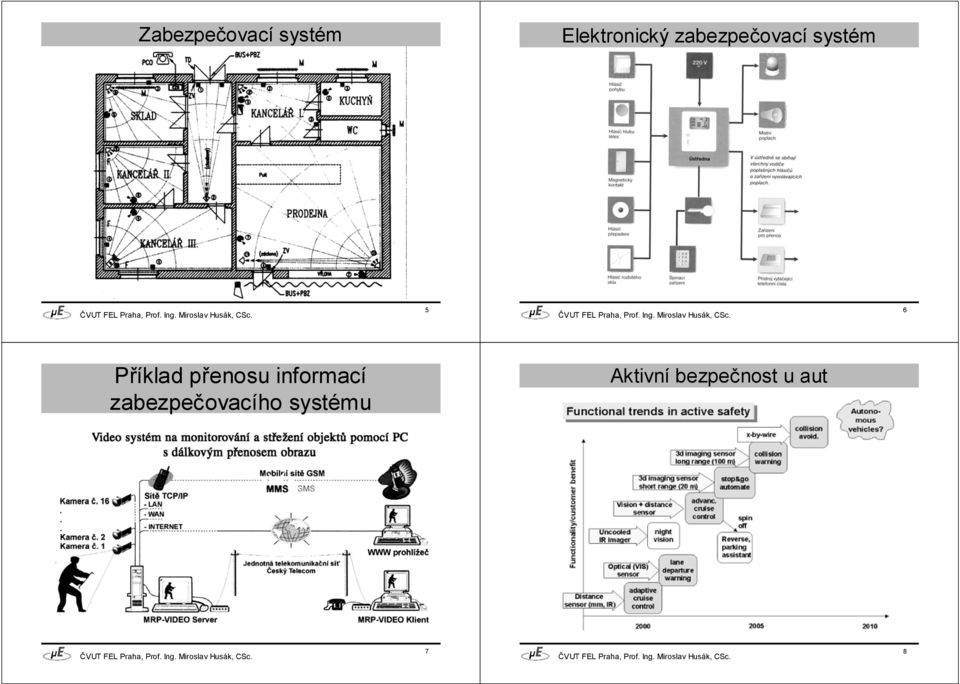

2 Zabezpečovací systém Elektronický zabezpečovací systém 5 6 Příklad přenosu informací zabezpečovacího systému Aktivní bezpečnost u aut 7 8

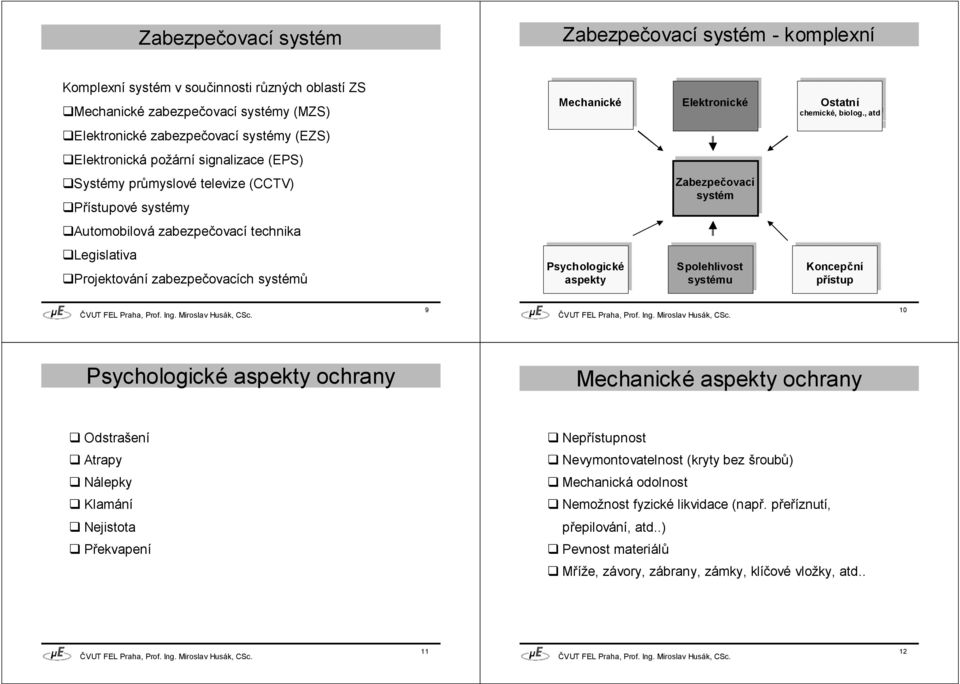

3 Zabezpečovací systém Zabezpečovací systém - komplexní Komplexní systém v součinnosti různých oblastí ZS (MZS) Mechanické Elektronické Ostatní chemické, chemické, biolog., biolog., atd atd Elektronické zabezpečovací systémy (EZS) Elektronická požární signalizace (EPS) Systémy průmyslové televize (CCTV) Přístupové systémy Zabezpečovací systém Automobilová zabezpečovací technika Legislativa Projektování zabezpečovacích systémů Psychologické aspekty Spolehlivost systému Koncepční přístup 9 10 Psychologické aspekty ochrany Mechanické aspekty ochrany Odstrašení Nepřístupnost Atrapy Nevymontovatelnost (kryty bez šroubů) Nálepky Mechanická odolnost Klamání Nemožnost fyzické likvidace (např. přeříznutí, Nejistota přepilování, atd..) Překvapení Pevnost materiálů Mříže, závory, zábrany, zámky, klíčové vložky, atd

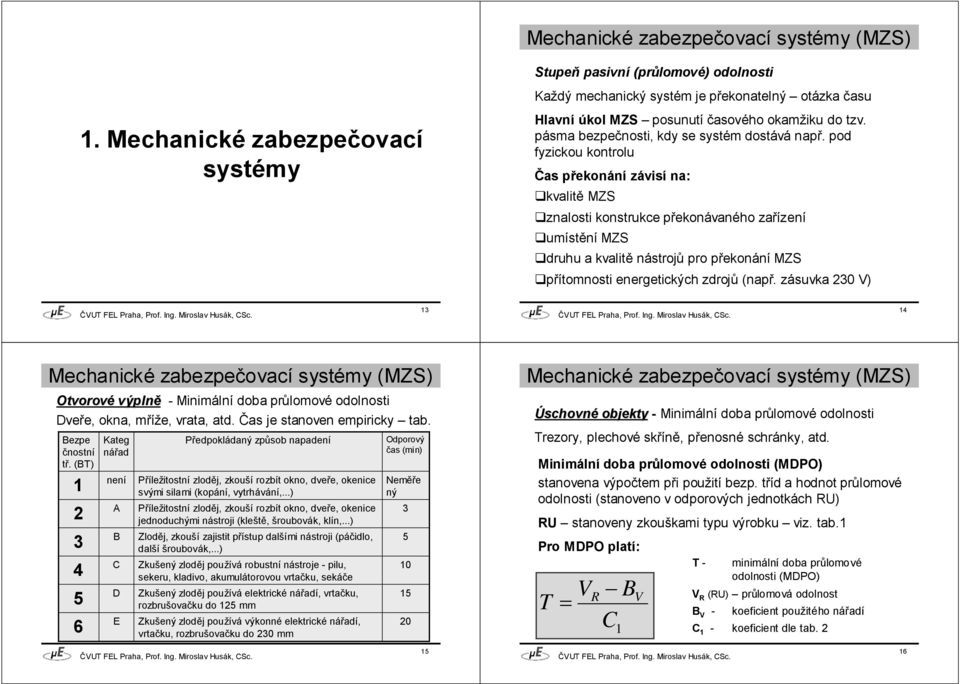

4 (MZS) 1. Mechanické zabezpečovací systémy Stupeň pasivní (průlomové) odolnosti Každý mechanický systém je překonatelný otázka času Hlavní úkol MZS posunutí časového okamžiku do tzv. pásma bezpečnosti, kdy se systém dostává např. pod fyzickou kontrolu Čas překonání závisí na: kvalitě MZS znalosti konstrukce překonávaného zařízení umístění MZS druhu a kvalitě nástrojů pro překonání MZS přítomnosti energetických zdrojů (např. zásuvka 230 V) (MZS) Otvorové výplně - Minimální doba průlomové odolnosti Dveře, okna, mříže, vrata, atd. Čas je stanoven empiricky tab. Bezpe čnostní tř. (BT) Kateg nářad není A B C D E Předpokládaný způsob napadení Příležitostní zloděj, zkouší rozbít okno, dveře, okenice svými silami (kopání, vytrhávání,...) Příležitostní zloděj, zkouší rozbít okno, dveře, okenice jednoduchými nástroji (kleště, šroubovák, klín,...) Zloděj, zkouší zajistit přístup dalšími nástroji (páčidlo, další šroubovák,...) Zkušený zloděj používá robustní nástroje - pilu, sekeru, kladivo, akumulátorovou vrtačku, sekáče Zkušený zloděj používá elektrické nářadí, vrtačku, rozbrušovačku do 125 mm Zkušený zloděj používá výkonné elektrické nářadí, vrtačku, rozbrušovačku do 230 mm Odporový čas (min) Neměře ný (MZS) Úschovné objekty - Minimální doba průlomové odolnosti Trezory, plechové skříně, přenosné schránky, atd. Minimální doba průlomové odolnosti (MDPO) stanovena výpočtem při použití bezp. tříd a hodnot průlomové odolnosti (stanoveno v odporových jednotkách RU) RU stanoveny zkouškami typu výrobku viz. tab.1 Pro MDPO platí: T V R C 1 B V T - minimální doba průlomové odolnosti (MDPO) V R (RU) průlomová odolnost B V - koeficient použitého nářadí C 1 - koeficient dle tab

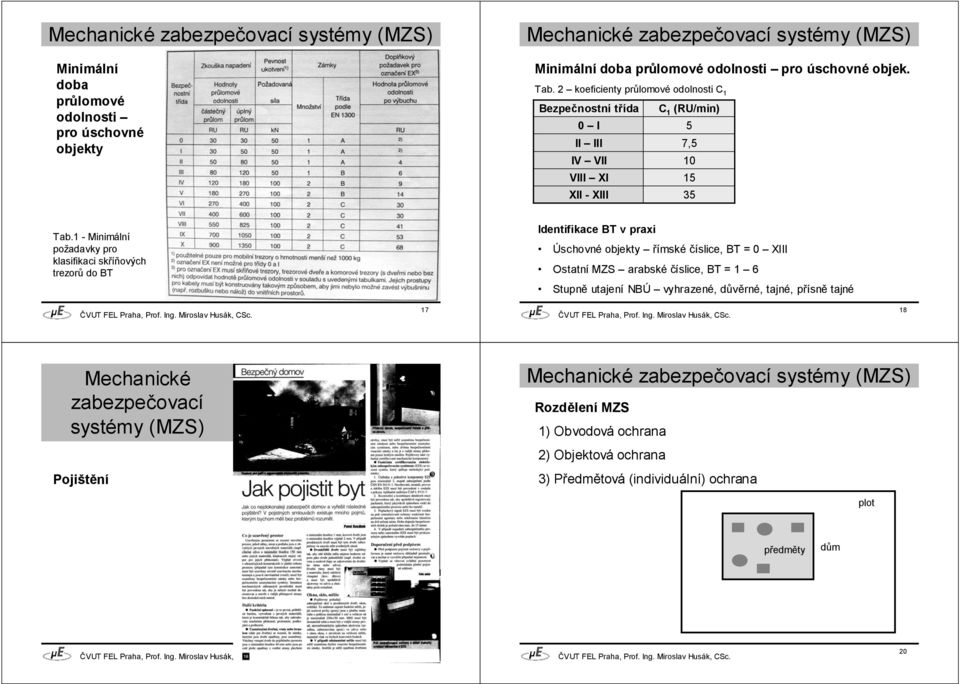

5 (MZS) Minimální doba průlomové odolnosti pro úschovné objekty (MZS) Minimální doba průlomové odolnosti pro úschovné objek. Tab. 2 koeficienty průlomové odolnosti C 1 Bezpečnostní třída C 1 (RU/min) 0 I 5 II III 7,5 IV VII 10 VIII XI 15 XII - XIII 35 Tab.1 - Minimální požadavky pro klasifikaci skříňových trezorů do BT Identifikace BT v praxi Úschovné objekty římské číslice, BT = 0 XIII Ostatní MZS arabské číslice, BT = 1 6 Stupně utajení NBÚ vyhrazené, důvěrné, tajné, přísně tajné Mechanické zabezpečovací systémy (MZS) Pojištění (MZS) Rozdělení MZS 1) Obvodová ochrana 2) Objektová ochrana 3) Předmětová (individuální) ochrana plot předměty dům 19 20

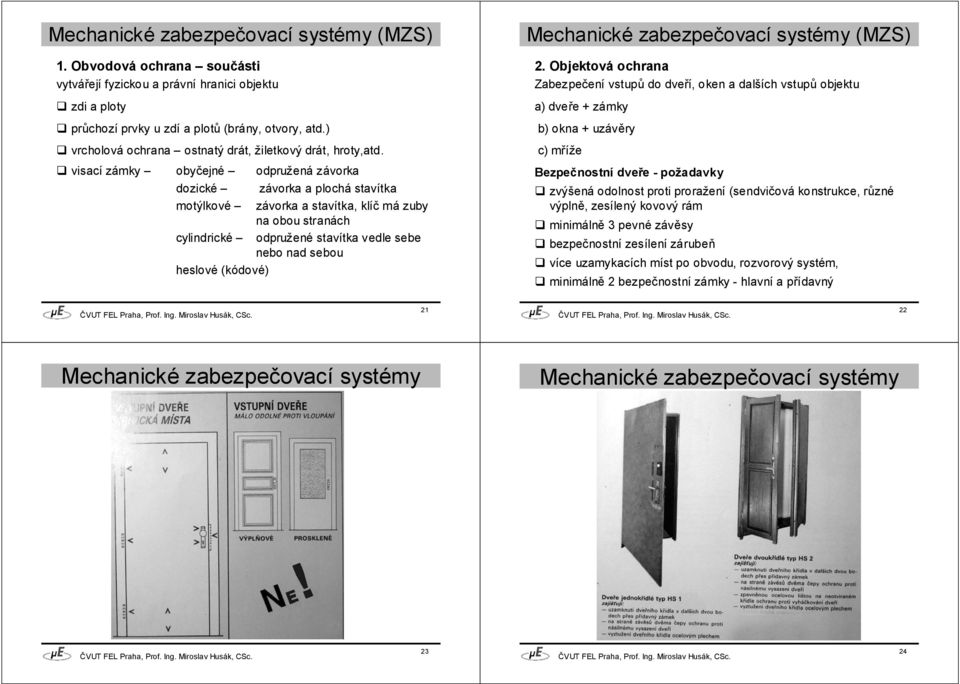

6 (MZS) 1. Obvodová ochrana součásti vytvářejí fyzickou a právní hranici objektu zdi a ploty průchozí prvky u zdí a plotů (brány, otvory, atd.) vrcholová ochrana ostnatý drát, žiletkový drát, hroty,atd. visací zámky obyčejné odpružená závorka dozické závorka a plochá stavítka motýlkové závorka a stavítka, klíč má zuby na obou stranách cylindrické odpružené stavítka vedle sebe nebo nad sebou heslové (kódové) (MZS) 2. Objektová ochrana Zabezpečení vstupů do dveří, oken a dalších vstupů objektu a) dveře + zámky b) okna + uzávěry c) mříže Bezpečnostní dveře - požadavky zvýšená odolnost proti proražení (sendvičová konstrukce, různé výplně, zesílený kovový rám minimálně 3 pevné závěsy bezpečnostní zesílení zárubeň více uzamykacích míst po obvodu, rozvorový systém, minimálně 2 bezpečnostní zámky - hlavní a přídavný

7 25 26 Okna Kliky u oken 27 28

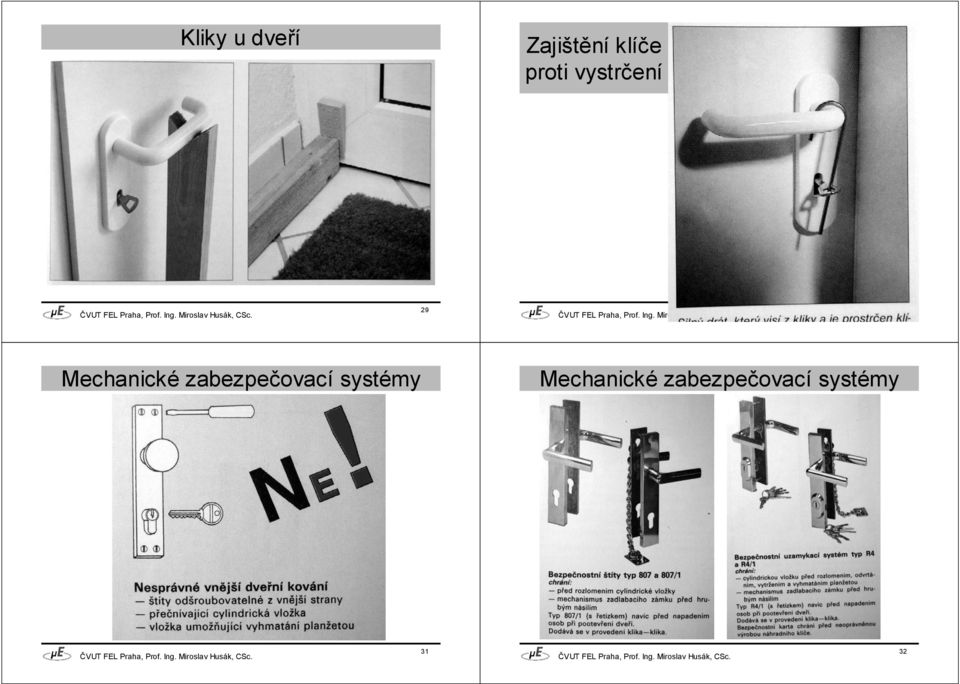

8 Kliky u dveří Zajištění klíče proti vystrčení

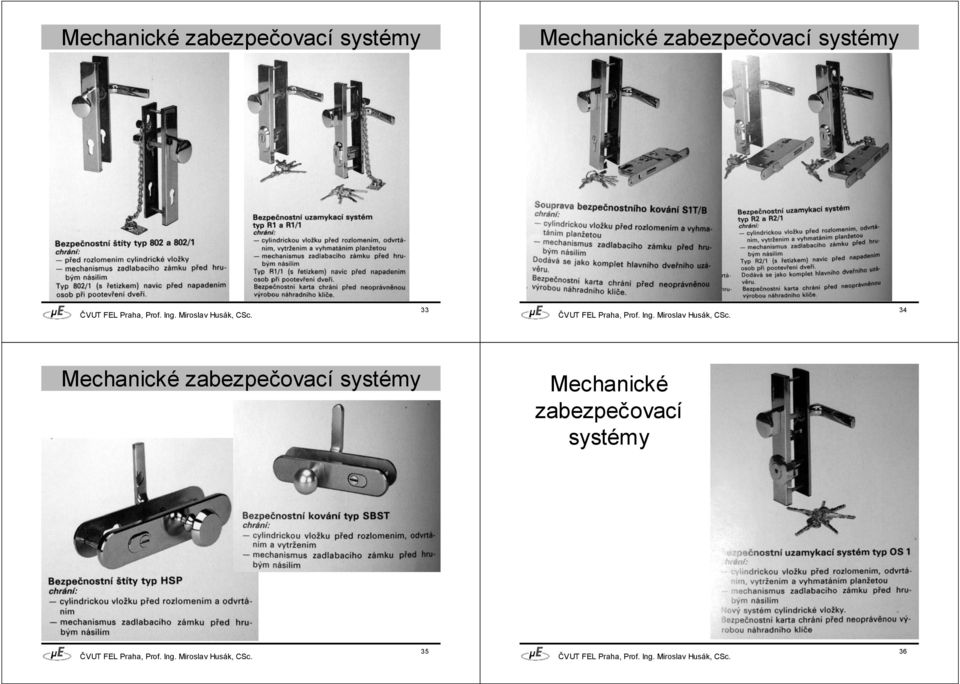

9 33 34 Mechanické zabezpečovací systémy 35 36

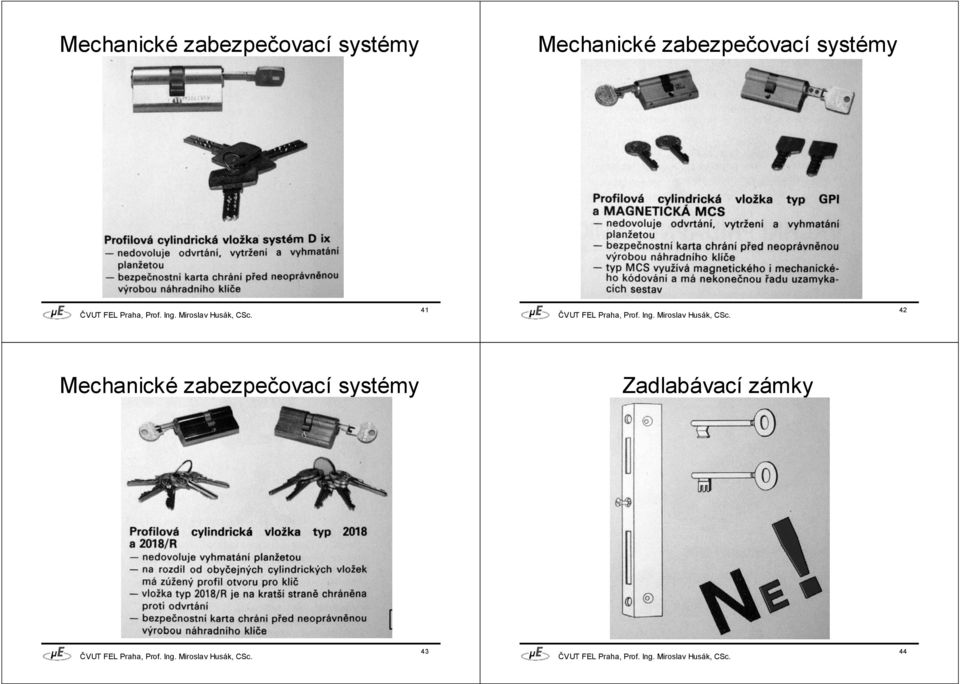

10 Zámek egyptského typu základ pro zámky dřevěný, zásuvný klíč, cca 1500 B.C Profilové cylindrické vložky Profilové cylindrické vložky 39 40

11 41 42 Zadlabávací zámky 43 44

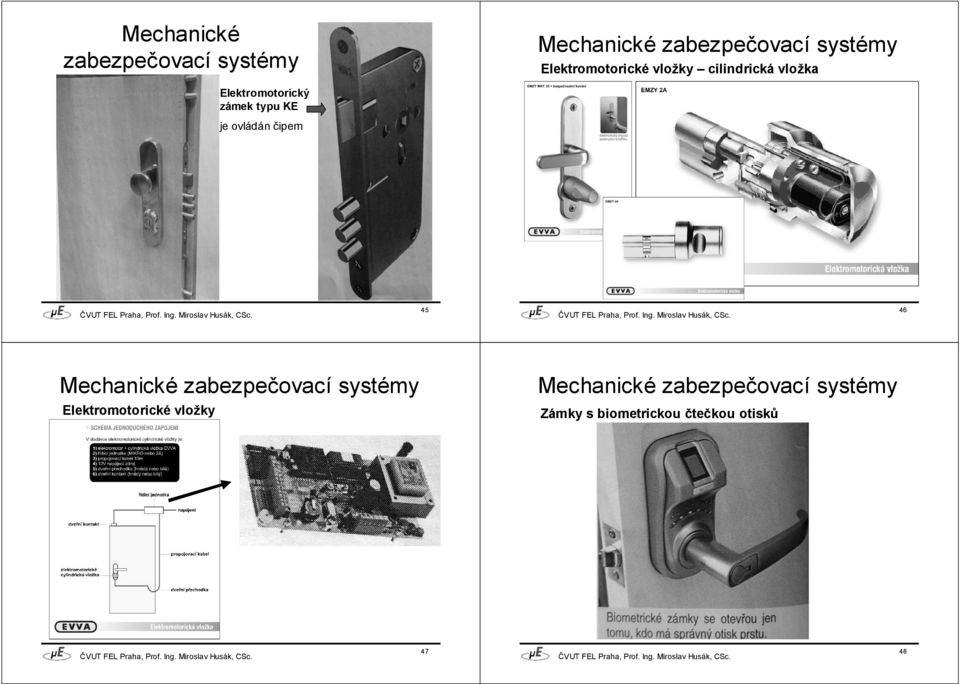

12 Mechanické zabezpečovací systémy Elektromotorické vložky cilindrická vložka Elektromotorický zámek typu KE je ovládán čipem Elektromotorické vložky Zámky s biometrickou čtečkou otisků 47 48

13 Mříže Konstrukce Mříže pevně kotvené odnímatelné otevírací- otočné - sklopné - posuvné pevné nůžkové navíjecí - s průhledným výpletem - s neprůhledným výpletem montáž vnější - ploché -předsazené vnitřní meziokenní (EZS) 3. Předmětová (individuální) ochrana Mobilní i stabilní trezory, trezorové skříně, ohnivzdorné skříně, příruční pokladny, manipulační schránky, přenosné kontejnery a kufry, atd. Trezorové zámky Klíčový stavítkový zámek typu Maurer 51 52

14 Trezorové zámky Princip heslového zámku Trezorové zámky Elektronický zámek s klávesnicí Mechanické zabezpečení v automobilu Mechanické zabezpečení v automobilu Princip zabezpečení např. Construct uzamčení pohyblivých částí mechanismu řazení - řadících tyčí či mechanismu řadící páky s pevnými částmi vozu masivního mechanického zamykacího systému zámková vložka trezorového typu ukryty pod střední konzolou a pod vozidlem a je k nim značně omezený přístup. kvalitních materiálů - pokus o překonání mechanického zabezpečení po odstranění dílů, kterými je kryto, je téměř nemožný

15 Mechanické zabezpečení v automobilu Mechanické zabezpečení v automobilu Mechanické zabezpečení v automobilu Mechanické zabezpečení v automobilu 59 60

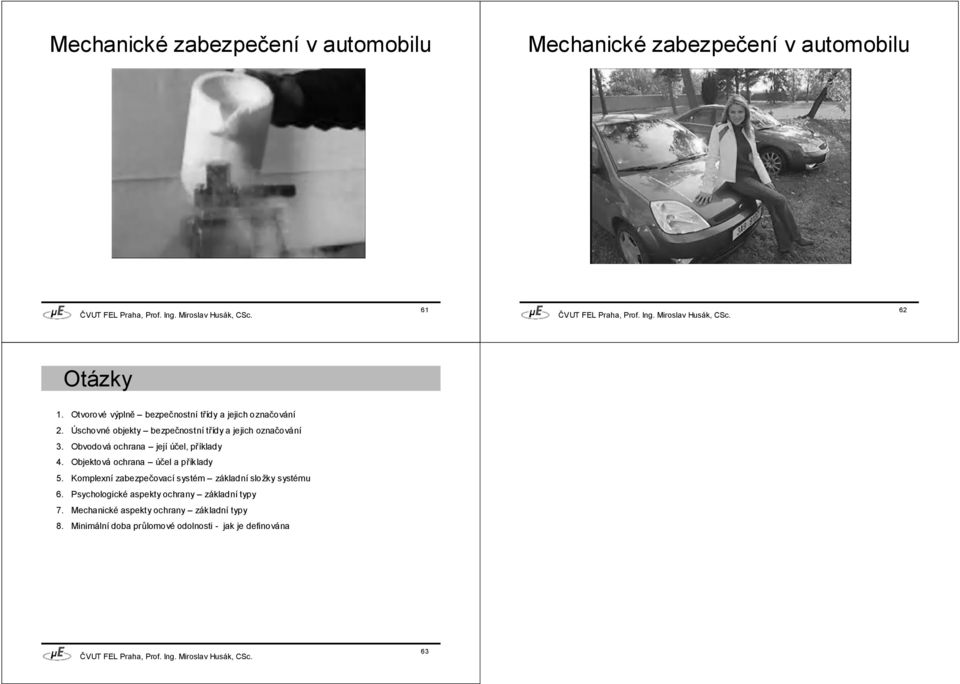

16 Mechanické zabezpečení v automobilu Mechanické zabezpečení v automobilu Otázky 1. Otvorové výplně bezpečnostní třídy a jejich označování 2. Úschovné objekty bezpečnostní třídy a jejich označování 3. Obvodová ochrana její účel, příklady 4. Objektová ochrana účel a příklady 5. Komplexní zabezpečovací systém základní složky systému 6. Psychologické aspekty ochrany základní typy 7. Mechanické aspekty ochrany základní typy 8. Minimální doba průlomové odolnosti - jak je definována 63
