1 LED TECHNOLOGIE Váš projekt náš materiál naše služby DENCOP LIGHTING spol. s r.o. / Tečovská 1122, Zlín-Malenovice / obchod@dencop.cz / 1

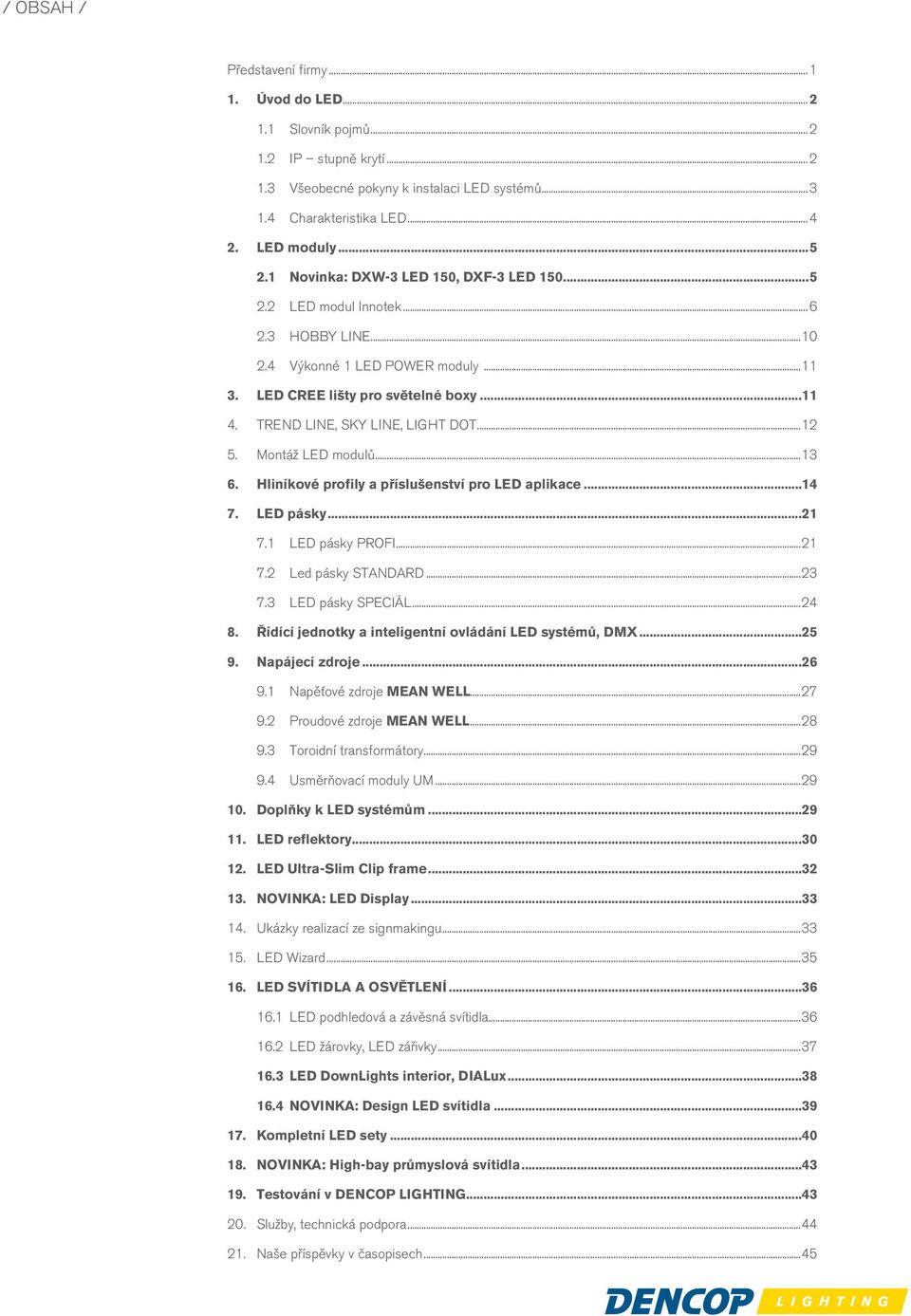

2 / OBSAH / Představení firmy Úvod do LED Slovník pojmů IP stupně krytí Všeobecné pokyny k instalaci LED systémů Charakteristika LED LED moduly Novinka: DXW-3 LED 150, DXF-3 LED LED modul Innotek HOBBY LINE Výkonné 1 LED POWER moduly LED CREE lišty pro světelné boxy TREND LINE, SKY LINE, LIGHT DOT Montáž LED modulů Hliníkové profily a příslušenství pro LED aplikace LED pásky LED pásky PROFI Led pásky STANDARD LED pásky SPECIÁL Řídící jednotky a inteligentní ovládání LED systémů, DMX Napájecí zdroje Napěťové zdroje MEAN WELL Proudové zdroje MEAN WELL Toroidní transformátory Usměrňovací moduly UM Doplňky k LED systémům LED reflektory LED Ultra-Slim Clip frame NOVINKA: LED Display Ukázky realizací ze signmakingu LED Wizard LED SVÍTIDLA A OSVĚTLENÍ LED podhledová a závěsná svítidla LED žárovky, LED zářivky LED DownLights interior, DIALux NOVINKA: Design LED svítidla Kompletní LED sety NOVINKA: High-bay průmyslová svítidla Testování v DENCOP LIGHTING Služby, technická podpora Naše příspěvky v časopisech...45

3 / PŘEDSTAVENÍ FIRMY / Váš projekt náš materiál naše služby Naše společnost DENCOP LIGHTING spol. s r.o. patří mezi nejvýznamnější dodavatele materiálů a komponentů pro signmaking, stavebnictví a design. Již od roku 1990 nabízíme zákazníkům široký sortiment materiálů a technické poradenství pro oblast výroby světelné a neonové reklamy, LED aplikací, digitálního tisku, deskových materiálů PVC, PMMA (plexi), hliníkových kompozitních sendvičů DEBOND a pro stavebnictví ALU-BOND A2. Našim odběratelům nabízíme formátování a frézování na CNC frézce. Disponujeme bezkonkurenčně nejširší nabídkou produktů na trhu a náš sortiment dále průběžně doplňujeme o modernější a výkonnější LED technologie jako jsou např. napěťové zdroje MEAN WELL, LED zářivky, LED reflektory, světelné LED klap rámy pro prezentaci tiskovin ve formátech od A3 až A0, LED průmyslová i interiérová osvětlení a další. Značnou část komponentů dovážíme od nejvýznamnějších světových výrobců. Rozvíjíme aktivity v rámci působení na zahraničních trzích, kde čerpáme informace o nových trendech. Účastníme se jako návštěvníci i vystavovatelé mezinárodních výstav v ČR i v zahraničí. Na základě poptávky našich zákazníků vznikají nové produkty na jejichž vývoji se aktivně podílíme. Pro řadu z nich vlastníme průmyslové vzory a kvalitu výroby dozorujeme přímo u výrobce. Naši zákazníci z České republiky i ze zahraničí (65 % obratu tvoří export do celého světa) mají identické požadavky a to zájem o kvalitní materiál za dobrou cenu, který je osvědčený pro konkrétní aplikace. Jako dodavatelé jsme schopni zákazníkovi poskytnout nejen záruky a certifikace ale také vlastní know-how o zpracování, využití a instalaci. Jsme obchodní společnost a je pro nás samozřejmostí poskytovat našim zákazníkům kromě širokého sortimentu produktů také technické poradenství. V našem týmu máme zkušené kolegy, kteří se materiálům pro signmaking a LED technologiím věnují a pracují s nimi dlouhodobě. Jsou schopni Vám navrhnout řešení na míru včetně doporučení efektního výsledku i rychlé instalace. DENCOP LIGHTING je oficiální partner společnosti MEAN WELL. DENCOP LIGHTING spol. s r.o. / Tečovská 1122, Zlín-Malenovice / obchod@dencop.cz / 1

4 / 1. / ÚVOD DO LED / Slovník pojmů používaných ve spojení s LED technologiemi: LED (Light Emitting Diode dioda emitující světlo) polovodič, který vyzařuje světlo. LED modul elektronická součástka obsahující několik světelných diod, obvykle je určena pro další montáž. Světelný tok světelná energie, kterou vyzáří zdroj za časovou jednotku (1 sekundu). Základní jednotkou je lumen. Lumen (lm) jednotka světelného toku Candela (cd) jednotka svítivosti Barevná teplota / teplota chromatičnosti (K) charakterizuje spektrum bílého světla. Světlo určité barevné teploty má barvu tepelného záření vydávané černým tělesem, zahřátým na tuto teplotu (600 K: červená dioda, K: jasné polední světlo) CRI (Color Rendering Index index podání barev) hodnocení věrnosti barevného vjemu, který vznikne osvětlením z nějakého zdroje, v porovnání s tím, jaký barevný vjem by vznikl ve světle slunce. Hodnota Ra může mít hodnotu Hodnota Ra = 0 znamená, že při tomto osvětlení není možno rozeznat barvy, Ra = 100 světelný zdroj, který umožňuje přirozené podání barev. Účinnost světelného zdroje (lm/w) hodnota celkového světelného výkonu na 1 W spotřebované energie. Využívá se při srovnání energetické účinnosti různých typů světelných zdrojů LED, zářivka, výbojka, žárovka atd. Stupeň krytí (IP) označení IPXX vyjadřuje stupeň odolnosti elektrických zařízení či jednotlivých komponentů proti vniknutí cizích těles a kapalin na živé části, viz následující tabulka: Stupně krytí před: Konstrukce podle stupně krytí: stupeň nebezpečným dotykem vniknutím cizích předmětů IP 0x bez ochrany bez ochrany IP 1x dlaní velkých IP 2x prstem malých IP 3x nástrojem (> 2,5 mm) drobných IP 4x nástrojem, drátem (> 1 mm) velmi drobných IP 5x jakoukoliv pomůckou prachu částečně IP 6x jakoukoliv pomůckou prachu úplně IP67 IP65 LED silikonový tunel FPC silikonové lepidlo LED FPC ANTI-UV 3 roky do nízkých teplot -30 C IP68 IP68 nano LED silikonový tunel silikonové lepidlo LED FPC FPC ANTI-UV 3 roky do nízkých teplot -30 C stupeň IP x0 IP x1 IP x2 IP x3 IP x4 IP x5 IP x6 IP x7 IP x8 vniknutím vody (specifikace IPX) Bez ochrany Chráněno proti padající vodě při ekvivalentu deště 3 5 mm padající vody za minutu v průběhu 10 minut. Jednotka je umístěna ve své pracovní poloze. Chráněno proti padající vodě, když je přístroj v poloze 15 stupňů. Stejné jako IP x1, jen rozdílem, že jednotka je testována ve 4 pozicích, nakloněna o 15 v každé poloze od normální provozní polohy. Chráněno proti vodní tříšti. Voda stříká na přístroj v úhlu 60 vertikálně, v množství 10 litrů za minutu a při tlaku kn/m² po dobu 5 minut. Chráněno proti stříkající vodě. Stejné jako u IP x3, jen s rozdílem, že voda stříká ve všech úhlech. Chráněno proti tryskající vodě. Voda míří 6,3 mm tryskou ve všech úhlech při průtoku 12,5 litrů za minutu při tlaku 30 kn/m² po dobu 3 minuty ze vzdálenosti 3 metry. Chráněno proti vlnobití. Voda míří 12,5 mm tryskou ve všech úhlech při průtoku 100 litrů za minutu při tlaku 100 kn/m² po 3 minuty ze vzdálenosti 3 metry. Chráněno proti ponoření do vody. Ponoření na 30 minut do hloubky 1 metr. Chráněno proti potopení do vody. Zařízení je schopné nepřetržitého potopení do vody za podmínek, které určí výrobce zařízení. 2

5 / 1. / ÚVOD DO LED / Piktogramy legenda Stupně krytí: IP - IP 20 IP 33 IP 55 IP 64 IP 67 IP 68 Silikonové zalití/ochrana: Index podání barev: CRI > 70 RGB: Napěťové napájení: 12V 24V DIGI RGB: Proudové napájení: CC Záruka: 3 5 záruka záruka Balení obsahuje trafo: Trafo Incl Balení obsahuje adaptér: Adpt Incl Úhel svícení: Všeobecné pokyny k instalaci LED systémů / Zkrácená verze Pokynů, které naleznete v Informačním rádci na / Největší podíl mezi LED produkty dodávané naší společností DENCOP LIGHTING mají typy s napájecím napětím 12 V; méně 5 V, případně 24 V, /AC. Tyto skupiny jsou považovány za běžný standard a jejich instalace je také běžnou záležitostí. Další variantou jsou tzv. výkonové verze, které jsou převážně stavěny na proudovém napájení, to znamená, že do obvodu je třeba dodat konstantní proud s proměnným napětím. Zde už je třeba podstatně více zkušeností a znalostí. U všech instalací je bezpodmínečně nutné dodržovat hodnoty uvedené na výrobcích a v přiložených dokumentacích. Nedodržení daného napětí nebo způsobu napájení může způsobit kompletní poškození LED aplikace. Na výrobcích nesmí být prováděny žádné změny v zapojení vyjma zkracování nebo prodlužování propojovacích vodičů a LED pásků. Je třeba také správně navrhnout výkonovou strukturu obvodů a zapojit na napájecí zdroj odpovídající použité zátěže s rezervou o cca 20 % vyšší. S dotazy nebo pro technickou podporu nás můžete kontaktovat na tel nebo em: obchod@dencop.cz Před samotnou instalací doporučujeme vyzkoušet funkčnost především u komponentů, které jsou díky své konstrukci náchylné na mechanické poškození. V praxi se jedná hlavně o LED pásky, které vyzkoušíte tak, že je rozvinete a připojíte na správné napájecí napětí. Napájecí napětí je vždy pevně dané a uvedené na výrobku, důležité je také dodržet polaritu. Před připojením zdroje k elektrické síti se přesvědčte, zda je zapojen sekundární okruh. V případě připojení LED modulů na elektronický zdroj, který je pod napětím, hrozí poškození LED čipů. Pokud se stane, že zdroj zapojíte naprázdno, je potřeba po jeho odpojení ze sítě ještě před připojením k LED, zkratovat sekundární výstup. Zajistíte tím vybití nashromážděné el. energie, která by mohla poškodit připojované LED moduly. POZOR: Nedodržení správného napájecího napětí, nebo polarity může vést k razantnímu snížení životnosti výrobku, v krajním případě k jeho nevratnému poškození. U proudově napájených okruhů nikdy nezapojujte proudové zdroje naprázdno. UPOZORNĚNÍ: V případě, že provádíte instalaci LED komponentů na rozhraní bezpečného napětí, není k této instalaci nutné žádné zvláštní osvědčení či elektro vzdělání. Pokud však připojujete napájecí zdroj, který není opatřen z výroby síťovou šňůrou zakončenou odpovídající připojovací vidlicí na svorkovnici, musíte mít elektro vzdělání s odpovídající zkouškou z Vyhlášky 50/78 Sb. DENCOP LIGHTING spol. s r.o. / Tečovská 1122, Zlín-Malenovice / obchod@dencop.cz / 3

6 / 1. / ÚVOD DO LED / Charakteristika LED Ve standardní nabídce kvalitních dodavatelů naleznete moduly 1 až 4 LED případně speciální více-ledkové. LED moduly dělíme podle typu: na napájení střídavým AC nebo stejnosměrným napětím. Od modulů napájených střídavým napětím se postupně upouští ve prospěch modulů napájených konstantním proudem CC, případně konstantním napětím CV s proudovým driverem. Pro asi 75 % backlit aplikací ve světelných reklamních panelech používají naši zákazníci 3 a 4 LED moduly napájené konstantním 12 V napětím. Právě v signmakingu je vysoký potenciál využití stejnosměrně napájených modulů. LED aplikace s proudovým driverem vykazují odolnost vůči napěťovým výkyvům a dosahují vysokých životností, v případě CC i nejvyšších účinností díky absenci odporů a dalších součástek. Ve výsledku jsou pro zákazníka výhodou nízké poklesy svítivosti, bezporuchový provoz a dlouhé záruky. Další výhodou CC řešení je právě absence konstantního 12 V napájení, kde při použití delších vodičů, nevhodných průřezů nebo zapojení více LED za sebou v řetězu dochází k rozdílům svítivosti mezi začátkem a koncem řetězu. U LED napájených konstantním proudem napětí vzrůstá s počtem LED zapojených v sérii a tím pádem nedochází k úbytku napětí po délce vodiče. Zájem je zejména o kvalitnější LED, mezi nejoblíbenější výrobce patří Cree, LG a Samsung. Pro CC napájení se jako nejvhodnější jeví proud 700 ma, při kterém současné LED dosahují optimálního poměru světelného výkonu k dodávanému příkonu. Tomu odpovídá i portfolio nabízených zdrojů. U solidních dodavatelů komponent pro výrobu světelné reklamy vždy najdete širokou nabídku těchto zdrojů. V České republice je velmi oblíbená značka MEAN WELL, která produkuje zdroje s možností výběru délky záruky a tím i provedení zdroje. Můžete si tak zvolit jak LEDky, tak zdroje se zárukou od 2 do 5-ti let. Zdroj pro proudově napájené LED 700 ma s 5-ti letou zárukou Cree LED lišta CC s optikou 170 pro backlit Cree 1 LED modul CC s optikou 6 /60 pro boční svícení Aktuální trendy v LED modulech ukazují na postupné zvyšování výkonu na jednotlivém modulu a k tomu odpovídající nárůst vyzařovacích úhlu. U běžných 3 a 4 LED modulů se v nabídkách dodavatelů objevují moduly s úhly 150. U proudově napájených LED modulů se již běžně setkáváme s vyladěnými optickými prvky s úhly až nad 170. Při použití těchto výkonových LED modulů s širokými úhly ve světelných panelech pak dochází k úspoře hned dvakrát. A to v počtu osazených LED modulů a také v dodaném příkonu světelného panelu. 4

7 / 1. / ÚVOD DO LED // 2. / LED MODULY / Pro boční svícení je pak optimální použít LED moduly s úhly 6 /60, které tvoří dokonalou světelnou linii a lze tak efektivně prosvětlovat i oboustranné světelné reklamní panely. Srovnání výsledku při různé hodnotě CRI (Color Rendering Index) CRI = 70 a CRI = 85: NOVINKA! DXW-3 LED 150 DXF-3 LED 150 od 5cm zástavbové hloubky stupeň krytí IP68 napětí: 12 V úhel svitu: 150 barva: bílá 6500 K 12V 150 IP 68 DXW-3 LED 150 DXF-3 LED 150 DXW-3 led-s DXW-3 led-c DXF-3 led-s DXF-3 led-c Kód Barva: bílá 6500 K Typ LED: SMD 5152 Rozměry: mm Napětí: 12 V () Světelný tok: 66 lm 110 lm Úhel: 150 Příkon/modul: 0,72 W 1,2 W Krytí: IP68 Osová rozteč LED/modul: 25/212 mm CRI 85 Maximální počet modulů v řadě Záruka: 3 roky 5 let 3 roky 5 let Výrobce čipů: LG Innotek LG Innotek DENCOP LIGHTING spol. s r.o. / Tečovská 1122, Zlín-Malenovice / obchod@dencop.cz / 5

8 / 2. / LED MODULY / LED modul Innotek Vlastnosti LED modulů LG Innotek vodotěsné krytí IP68 vysoká svítivost vyzařovací úhel 115 je optimální pro maximální využití světelného toku při homogenním prosvětlení reklamní plochy dlouhá životnost ( hodin) inovativní design montážní otvor pro snadnou a rychlou instalaci modul DXI C má integrovaný proudový driver NÁŠ TIP! Pro komplexní záruku systému 3 roky doporučujeme použít zdroje MEAN WELL řady CLG. Pro záruku 5 let doporučujeme zdroje MEAN WELL řady HLG. DXI-2 led LG Innotek DXI-2 led-s DXI-2 led-c DXI-2 led-s DXI-2 led-c Kód Barva bílá K bílá K Typ LED: SMD 5152 Rozměry: mm Napětí: 12 V () Světelný tok: 42lm Úhel: 115 Příkon/modul: 0,72 W 12V 115 IP záruka záruka Krytí: IP68 Osová rozteč LED/modul: 25/130 CRI 85 Maximální počet modulů v řadě Záruka 3 roky 5 let 3 roky 5 let Výrobce čipů: LG Innotek DXI-2 led barevné DXI-2 led-s DXI-2 led-s DXI- 2 led-s DXI-2 led-s Kód Barva červená zelená modrá žlutá Typ LED: SMD 5050 Rozměry: mm Napětí: 12 V () Úhel: 115 Příkon/modul: 0,72 W Krytí: IP68 Osová rozteč LED/modul: 25/100 mm 12V 115 IP 68 3 záruka CRI Maximální počet modulů v řadě 25 N/A Záruka 3 roky Výrobce čipů: Epistar 6

9 / 2. / LED MODULY / DXI-3 led LG Innotek DXI-3 led-s DXI-3 led-c DNI-3 led-s DXI-3 led-s DXI-3 led-c Kód Barva: bílá K bílá K bílá K Typ LED: SMD 5152 Rozměry: mm Napětí: 12 V () Světelný tok: 66 lm Úhel: V 115 IP záruka záruka Příkon/modul: Krytí: Osová rozteč LED/ modul: 0,72 W IP68 25/212 mm CRI 85 Maximální počet modulů v řadě Záruka 3 roky 5 let 3 roky 3 roky 5 let Výrobce čipů: LG Innotek DXI-3 led barevné DXI-3led-S DXI-3led-S DXI-3led-S DXI-3led-S Kód Barva červená zelená modrá žlutá Typ LED: SMD 5050 Rozměry: mm Napětí: 12 V () Úhel: 115 Příkon/modul: 0,72 W Krytí: IP68 Osová rozteč LED/modul: 25/212 mm 12V 115 IP 68 3 záruka CRI Maximální počet modulů v řadě 25 Záruka N/A 3 roky Výrobce čipů: Epistar DXP-3 led 1,2 W LG DXP-3 led-s DXP-3 led-c Kód Barva: bílá K Typ LED: SMD 5152 Rozměry: mm Napětí: 12 V () Světelný tok: 110 lm Úhel: V 115 IP záruka záruka Příkon/modul: Krytí: Osová rozteč LED/modul: 1,2 W IP68 25/212 mm CRI 85 Maximální počet modulů v řadě 25 Záruka: 3 roky 5 let Výrobce čipů: LG Innotek DENCOP LIGHTING spol. s r.o. / Tečovská 1122, Zlín-Malenovice / obchod@dencop.cz / 7

10 / 2. / LED MODULY / DXI-4 led LG Innotek DXI-4 led-s DXI-4 led-c DXI-4 led-s DXI-4 led-c Kód Barva bílá K bílá K Typ LED: SMD 5152 Rozměry: mm Napětí: 12 V () Světelný tok: 88lm Úhel: 115 Příkon/modul: 1,44 W Krytí: IP68 Osová rozteč LED/modul: 28,5/165 12V 115 IP záruka záruka CRI 85 Maximální počet modulů v řadě Záruka 3 roky 5 let 3 roky 5 let Výrobce čipů: LG Innotek DXI-4 led barevné DXI-4 led DXI-4 led DXI-4 led DXI-4 led Kód Barva červená zelená modrá žlutá Typ LED: SMD 5050 Rozměry: mm Napětí: 12 V Úhel: 115 Příkon/modul: 0,96 W Krytí: IP68 Osová rozteč LED/modul: 28,5/165 12V 115 IP 68 3 záruka CRI N/A Maximální počet modulů v řadě 25 Záruka 3 roky Výrobce čipů: Epistar DX3-1 led DX3-1 led Kód: Barva: bílá K Typ LED: SMD 5050 Rozměry: ,5 mm Napětí: 12 V () Světelný tok: lm Úhel: 120 Příkon/modul: 0,24 W 12V 120 IP 54 Krytí: Osová rozteč: IP54 85 mm Maximální počet modulů v řadě: 20 Výrobce čipů: Epistar 8

11 / 2. / LED MODULY / DX3-2 led DX3-2 led Kód: Barva: bílá K Typ LED: SMD 5050 Rozměry: mm Napětí: 12 V () Světelný tok: lm 12V 120 IP 54 Úhel: 120 Příkon/modul: 0,50 W Krytí: IP54 Osová rozteč: 180 mm Maximální počet modulů v řadě: 20 Výrobce čipů: Epistar DX3-3 led DX3-3 led DX3-3 led DX3-3 led DX3-3 led DX3-3 led Kód: Barva: bílá K červená zelená modrá žlutá Světelný tok: 54 lm N/A Příkon/modul: 0,72 W 0,8 W Typ LED: SMD 5050 Rozměry: mm Výhodná cena! 12V 120 IP 54 Napětí: 12 V () Úhel: 120 Krytí: Osová rozteč: IP mm Maximální počet modulů v řadě: 20 Výrobce čipů: Epistar DN3-3 led inovovaný housing DN3-3 led IH DN3-3 led IH Kód: Barva: červená zelená Světelný tok: N/A Příkon/modul: 0,8W Typ LED: SMD 5050 Rozměry: mm Napětí: 12 V () Úhel: 120 Výhodná cena! Krytí: Osová rozteč: IP mm 12V 120 IP 65 Maximální počet modulů v řadě: Výrobce čipů: 20 Epistar DENCOP LIGHTING spol. s r.o. / Tečovská 1122, Zlín-Malenovice / obchod@dencop.cz / 9

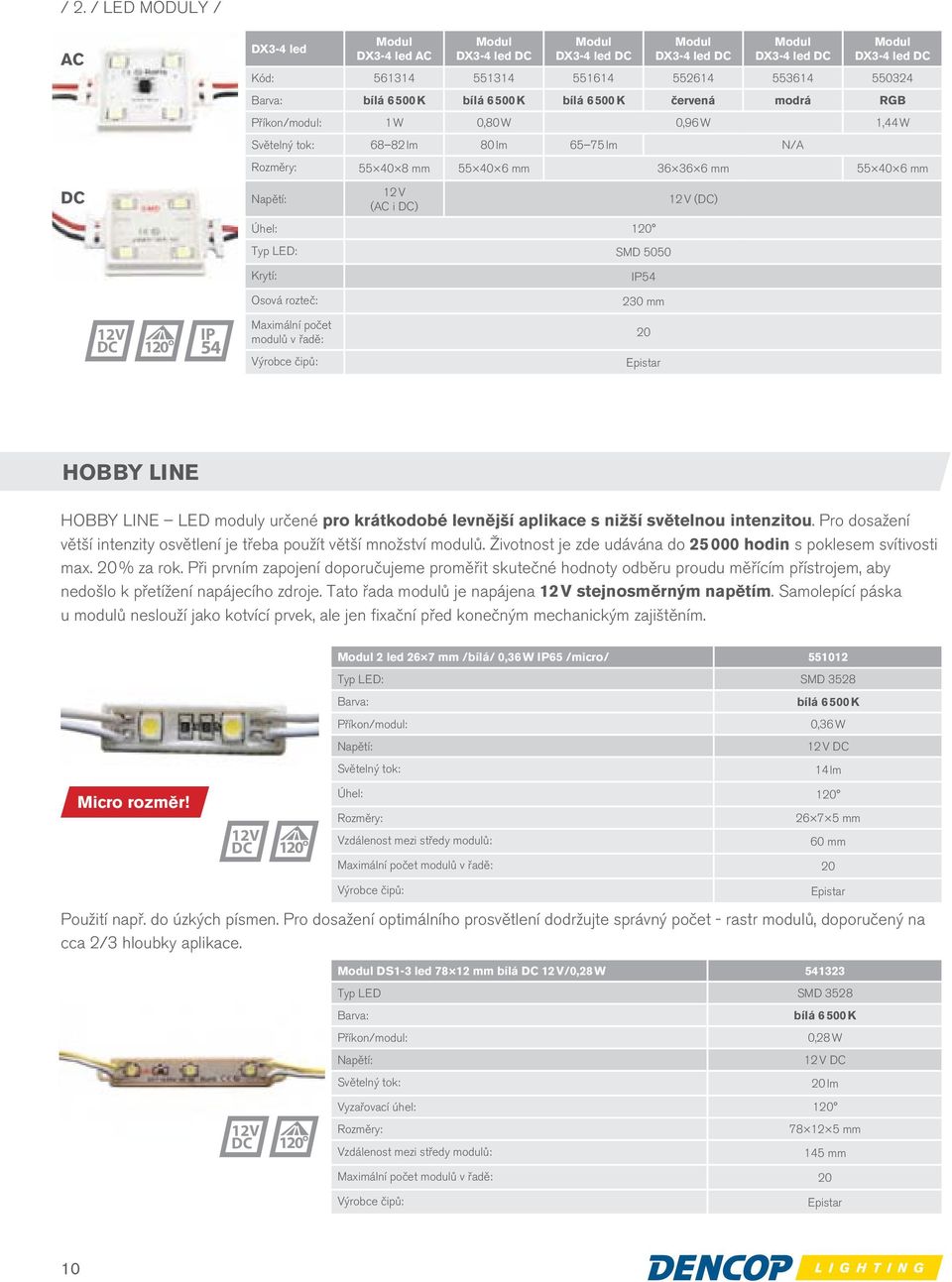

12 / 2. / LED MODULY / AC DX3-4 led DX3-4 led AC DX3-4 led DX3-4 led DX3-4 led DX3-4 led DX3-4 led Kód: Barva: bílá K bílá K bílá K červená modrá RGB Příkon/modul: 1 W 0,80 W 0,96 W 1,44 W Světelný tok: lm 80 lm lm N/A Rozměry: mm mm mm mm Napětí: 12 V (AC i ) Úhel: 120 Typ LED: SMD V () Krytí: IP54 Osová rozteč: 230 mm 12V 120 IP 54 Maximální počet modulů v řadě: Výrobce čipů: 20 Epistar HOBBY LINE HOBBY LINE LED moduly určené pro krátkodobé levnější aplikace s nižší světelnou intenzitou. Pro dosažení větší intenzity osvětlení je třeba použít větší množství modulů. Životnost je zde udávána do hodin s poklesem svítivosti max. 20 % za rok. Při prvním zapojení doporučujeme proměřit skutečné hodnoty odběru proudu měřícím přístrojem, aby nedošlo k přetížení napájecího zdroje. Tato řada modulů je napájena 12 V stejnosměrným napětím. Samolepící páska u modulů neslouží jako kotvící prvek, ale jen fixační před konečným mechanickým zajištěním. 2 led 26 7 mm /bílá/ 0,36 W IP65 /micro/ Typ LED: SMD 3528 Barva: Příkon/modul: Napětí: Světelný tok: bílá 6500 K 0,36 W 12 V 14 lm Micro rozměr! 12V 120 Úhel: 120 Rozměry: mm Vzdálenost mezi středy modulů: 60 mm Maximální počet modulů v řadě: 20 Výrobce čipů: Použití např. do úzkých písmen. Pro dosažení optimálního prosvětlení dodržujte správný počet - rastr modulů, doporučený na cca 2/3 hloubky aplikace. Epistar DS1-3 led mm bílá 12 V/0,28 W Typ LED SMD V 120 Barva: bílá K Příkon/modul: 0,28 W Napětí: 12 V Světelný tok: 20 lm Vyzařovací úhel: 120 Rozměry: mm Vzdálenost mezi středy modulů: 145 mm Maximální počet modulů v řadě: 20 Výrobce čipů: Epistar 10

13 / 2. / LED MODULY // 3. / LED CREE LIŠTY PRO SVĚTELNÉ BOXY / VÝKONNÉ 1 LED POWER MODULY - nejvýkonější LED moduly používané v reklamě Řada určená především pro velkoplošné panely. y díky použití čipů CREE svou vysokou svítivostí dosahují stejných, některé typy i téměř dvojnásobně vyšších hodnot světelného výkonu z příkonu oproti zářivkovému osvětlení. Zde se v praxi projevuje opravdová energetická úspora oproti běžným světelným zdrojům. Tento fakt předurčuje použití modulů právě pro velkoplošné a intenzivně svítící aplikace. y mají úhel rozptylu světla 120 a proto jsou velmi dobře aplikovatelné do zástavbových hloubek od 100 mm. Použití do panelů písmen, do venkovního prostředí. y nesmí přijít do přímého styku s vodou, je třeba je instalovat do panelů a vytvořit dostatečné krytí alespoň IP43. NOVINKY XP-G2 s optikou 6/60 1 led Al chlad. řetěz bílá XP-G2 s optikou Pozn.: y pro napájení konstantním proudem do 1,5 A Kód produktu o bez optiky 1 led Al chladič řetěz bílá XP-G led řetěz bílá XP-G2 pl. spoj TR b Al chladič pro LED 40 6,5 mm tyč = 6 m /7141/ Upozornění: Nikdy se nedívejte bez ochranných očních pomůcek (tmavé brýle aj.) z malých vzdáleností do svítících POWER LED, zejména jsou-li opatřeny optickým členem - může dojít k nevratnému poškození oční sítnice! LED CREE LIŠTY pro světelné boxy Výhody CREE LED modulů: účinnost až 135 lm/w super vysoký jas vysoká světelná účinnost rovnoměrné nasvícení pro světelné boxy s hloubkou od 72 mm výborný poměr cena/výkon životnost více než hodin lišty lze spojovat i zkracovat LED lišty jsou osazeny na plošném spoji a dodávány na hliníkovém profilu zajišťující snadnou a rychlou montáž a dostatečné chlazení. Na konci lišt jsou šroubovací koncovky vhodné k propojení více lišt za sebou. Lištu s LED moduly lze napájet konstantním proudem 700 ma. LED lišty jsou určeny pro velkoplošné a vysoce svítivé aplikace. Typ Délka (mm) Rozteč (mm) Počet LED Napájecí proud (ma) Svítivost při 700 ma (lm) Výkon při 700 ma (W) XP-E s optikou , XP-E s optikou 6 / , XP-E s rozptylkou Kód DENCOP LIGHTING spol. s r.o. / Tečovská 1122, Zlín-Malenovice / obchod@dencop.cz / 11

14 / 3. / LED CREE LIŠTY PRO SVĚTELNÉ BOXY / / 4. / TREND LINE, SKY LINE, LIGHT DOT / LED lišta mm 5 XP-E Cree s rozptylkou 170 na Al. chladiči 6500 K, typ čipu CREE XP-E vhodné k prosvětlení ze zad (backlite) do boxů s krytím minimálně IP43 rozptyl světla až ks LED do hloubek od 100 mm LED lišta 600 mm 6 Cree XP-E s optikou 6/60 na Al. chladiči 6500 K, typ čipu CREE XP-E pro boční nasvícení rozptyl světla až 6 /60 do hloubek od 70 mm do boxů s krytím minimálně IP43 6 ks LED řešení pro velkoplošné a vysoce svítivé aplikace LED lišta 600 mm 6 XP-E Cree s optikou 30 na Al. chladiči 6500 K, typ čipu CREE XP-E rozptyl světla 30 (bodové světlo) 6 ks LED TREND LINE Název položky Kód produktu 2 led TR40 /bílá/ = 12 V/1,2 W CREE oboustrannný Typ LED: SMD 5050 Barva: bílá 6500 K Rozměry: mm Napětí: 12 V Světelný tok: 40/40 lm Úhel: 120 Příkon/modul: 1,2 W Životnost: hodin Vzdálenost mezi středy modulů: 120 mm Pokles svítivosti: max. 13 % / rok Výrobce čipů: CREE 12

15 / 4. / TREND LINE, SKY LINE, LIGHT DOT / / 5. / MONTÁŽ LED MODULŮ / SKY LINE název položky Kód produktu LED PIXEL W d = 12 mm 5 V / 0,1 W S max. roztečí 6 cm a montážním otvorem o průměru 12 mm. Barvy: červená, žlutá, modrá, zelená, bílá název položky Kód produktu LED PIXEL d = 8 mm 5 V / 0,1 W 6500 K LED PIXEL d = 8 mm 5 V / 0,1 W červený LED PIXEL d = 8 mm 5 V / 0,1 W modrý LED PIXEL d = 8 mm 5 V / 0,1 W žlutý LED PIXEL d = 8 mm / 60 cm / 5 V / 0,1 W 6500 K S max. roztečí 4 cm a montážním otvorem o průměru 9,2 mm. Barvy: červená, žlutá, modrá, zelená, bílá a RGB LIGHT DOT LIGHT DOT představuje ekonomickou variantu LED a používá se pro vytvoření iluze bohatého světelného rastru. Jedná se o tyčinky ze světlovodivého materiálu, které sbírají ze zadní strany světlo uvnitř panelu a přenášejí ho do předního kloboučku imitujícího podhledový tvar LED diody. Ideální materiál pro flexibilní řešení kreativních grafik. Vytvoříme Vám návrh a poradíme se zpracováním. název položky Kód produktu LIGHTDOT barevný plexi bod bílý LIGHTDOT barevný plexi bod červený LIGHTDOT barevný plexi bod modrý LIGHTDOT barevný plexi bod žlutý LIGHTDOT barevný plexi bod zelený Montáž LED modulů (Zkrácená verze Pokynů, které naleznete v Informačním rádci na Postup správného uchycení LED modulů spočívá ve fixaci pomocí oboustranných pásek a následném mechanickém zajištění šrouby v místech k tomu určených. Propojení LED modulů je provedeno pomocí izolovaných vodičů lineárním spojením do řetězu. Nedoporučujeme zapojení v sérii více než 30 ks LED modulů (dle typu). DOPORUČENÍ: Použití tavných pojistek na sekundární straně zdrojů. U proudově napájených LED systémů před zapojením ke zdroji uzavřít okruh na konci řetězce vyzkratovat dráty. POZOR: Volba vhodného napájení pro LED moduly závisí od typu LED modulu, zvoleného napájecího proudu a počtu LED modulů v sérii. UPOZORNĚNÍ: Při připojování Power LED řetězů k proudovému zdroji dbejte na správnou polaritu připojení, obrácená polarita může způsobit zničení LED diod. Vždy nejprve vodivě připojte celý okruh LED k proudovému zdroji a teprve potom tento zdroj zapojte do sítě 230 V. V opačném případě hrozí zničení všech LED diod v řetězu! Vypínání a zapínání LED musí být rovněž realizováno před proudovým zdrojem na straně napájení 230 V. DENCOP LIGHTING spol. s r.o. / Tečovská 1122, Zlín-Malenovice / obchod@dencop.cz / 13

16 / 6. / HLINÍKOVÉ PROFILY A PŘÍSLUŠENSTVÍ PRO LED APLIKACE / Hliníkové profily a příslušenství pro LED aplikace kód název popis BOX NIBO mm Profil NIBO je určen pro instalaci transformátoru, všude tam, kde není možnost umístit transformátor pod sádrokarton nebo do rozvaděče. Dále profil slouží jako základna pro svítidla. Rozměry mm BOX ALU mm ANODIZOVANÝ Profil BOX-ALU je určen pro instalaci transformátoru k napájení LED svítidel a LED systémů. Profil je anodizovaný (eloxovaný). Rozměry: mm záslepka pro NIBO záslepka do profilu NIBO, šedé barvy záslepka pro BOX záslepka do profilu BOX, šedé barvyw 73B1888 MICRO-ALU Profil MICRO-ALU se díky svým malým rozměrům skvěle hodí k zabudování do tenkých nábytkových desek. Své uplatnění najde při osvětlení nábytku, schodů, reklamních vitrín, barů, hotelů, pracovních stanovišť atd. 73B3775 MICRO-K Profil MICRO-K se díky svým malým rozměrům skvěle hodí k zabudování do tenkých nábytkových desek. Své uplatnění najde při osvětlení nábytku, schodů, reklamních vitrín, barů, hotelů, pracovních stanovišť atd. Díky přesahu na čelní straně zakryje případné nerovnosti způsobené frézováním. Profil je anodizovaný (elexovaný). 73B REGULOR ZWK Jako jediný profil Vám zajistí možnost dosažení čtyř úhlů osvitu. Pomocí výsuvné vnitřní části profilu si nastavíte vzdálenost mezi LED páskem a difuzorem. Tím se změní úhel svitu od 10 až po 90 stupňů. Profil je anodizovaný (eloxovaný). 73B ALU Rohový profil 45-ALU lze použít jak pro přímé, tak nepřímé nasvětlení objektů a prostoru. Otočením profilu o 90 směrem ke stěně získáte velice příjemné nepřímé osvětlení. Profilem lze docílit krytí IP65. 73B4369 STOS-ALU Profil STOS-ALU je nízký profil určený k přisazení. Pokud nechcete nebo nemůžete dělat do staršího nábytku veké zásahy, představuje tento profil nejlepší variantu. Profil je anodizovaný (eloxovaný). Poskytnuto fy. KLUŚ 14

17 / 6. / HLINÍKOVÉ PROFILY A PŘÍSLUŠENSTVÍ PRO LED APLIKACE / Difuzor-K mléčný /tyč = 2 m/ Záslepka PVC - 45 ALU s otvorem Difuzor-S pro hliníkový /1 m/ Záslepka PVC - STOS Záslepka PVC - MICRO s otvorem pro kabel Úchytka - 45 ALU chrom Záslepka PVC - MICRO plná Záslepka PVC - REGULOR Úchytka - REGULOR/ MICRO pozink Záslepka PVC - 45 ALU plná Úchytka - REGULOR/ MICRO chrom 73BB1889 Profil HR - ALU Profil HR-ALU je speciálně konstruován pro netradiční nasvícení obkladů a dlažeb. Své uplatnění najde v koupelnách, chodbách, vstupních halách a všude tam, kde chcete zaujmout příjemným a netradičním osvětlením Difuzor pro HR-ALU Plastová koncovka HR-ALU Profil Modern ELOX Profil z eloxovaného hliníku v moderním provedení. Vhodné pro LED do výkonu 15 W/m. K profilu jsou dostupné krycí lišty i koncovky. Rozměry: šířka 25 mm, výška 9 mm, délka 2 m, vnitřní šíře 13 mm. Síla stěn 1 mm. V nabídce i 4 m pro větší odběry Koncovka rovná šroubovací (1 kus) Koncovka rovná šroub. s výřezem na vodič (1kus) Koncovka ZÁSLEPKA rovná narážecí (1 pár) Lišta krycí TRANSPARENT 2 m Lišta krycí OPÁL 2 m Lišta krycí TRANSPARENT 2 m klip* Lišta krycí OPÁL 2 m klip* *kvalitní polykarbonátový klip s UV stabilizací DENCOP LIGHTING spol. s r.o. / Tečovská 1122, Zlín-Malenovice / obchod@dencop.cz / 15

18 / 6. / HLINÍKOVÉ PROFILY A PŘÍSLUŠENSTVÍ PRO LED APLIKACE/ Profil 20 mm ELOX Eloxovaný profil pro LED pásky na hranové svícení. Do profilu lze vsadit plexisklo o tloušťce 8 mm. Na profil lze nasunout difuzor z plexiskla pro liniové svícení. Profil lze použít jako šatní tyč či jiné designové svítidlo. Délka až 6 m Krytka led profilu - visící /coden301w/ Šroubek krytky LED profilu Krytka led profilu bez děr - visící /coden301w/ Led stojánek 6 mm Krytka led profilu - stojící Led stojánek 8 mm ALU profil PETROL Profil vhodný jako nosič pro LED pásky až do výkonu 30 W/m a LED moduly. Rozměry 40 6,5 mm /až 6 m délky/. Vnitřní šíře 21 mm. K profilu jsou dostupné krytky v různých barevných provedení a další příslušenství. Nejrozšířenější použití pro lemování čerpacích stanic pohoných hmot Držák Al chladiče pro LED kovový-stříbro Boční krytka LED linky - 6 opál Držák krytu PMMA LED linky kovový-bronz Kryt PMMA bílý-opál 2 m Držák krytu PMMA LED linky kovový-nerez Boční krytka LED linky - 10 čirá Kryt PMMA bílý-translucentní 2 m Kryt PMMA červený 2 m Kryt PMMA červený 4 m Kryt PMMA modrý 2 m Kryt PMMA modrý 4 m Kryt PMMA oranžový 2 m Kryt PMMA oranžový 4 m Kryt PMMA zelený 3 m 16

19 / 6. / HLINÍKOVÉ PROFILY A PŘÍSLUŠENSTVÍ PRO LED APLIKACE / ALU profil LED 60 rohový Hliníkový profil (20 16 mm) pro LED pásky do šířky 10 mm, Tento profil je primárně určen pro osvětlení pracovního prostoru kuchyňské linky, ale lze jej využít jako liniové osvětlení chodeb a dalších místností. Dodáváme v délkách 2 m Plastová koncovka Montážní úchyt 60 lišty Lišta krycí jemně matná ALU profil ELOX otevřený Eloxovaný hliníkový profil o rozměru 15 9 mm /až 6 m délky/ navržený pro zafrézování do nábytku. Skladem v délkách až 6 m. Profil má po straně výstupky zajišťující vysokou odolnost zapuštění. K profilu jsou dostupné různá varinaty zasouvacích krytek / difuzorů Plastová koncovka nábytkového profilu /9 15 mm/ Plexi krytka čirá 1 m Plexi krytka čirá 2 m Plexi krytka čirá 3 m Difuzor 2 m jemně matný Plexi krytka opál - mléčná 1 m Plexi krytka opál - mléčná 2 m Plexi krytka opál - mléčná 3 m ALU profil ELOX* Hranatý konstrukční profil. Eloxovaný povrch a chladící schopnost až 20 W/m. Vhodný spíše do interiérů. Úzká plocha svitu. Rozměry: mm /až 6 m délky/ ALU profil ELOX* Hranatý konstrukční profil. Eloxovaný povrch a chladící schopnost až 36 W/m. Vhodný jak do exteriérů tak do interiérů. Široká plocha svitu. Rozměr: mm /až 6 m délky/ Poskytnuto fy. KLUŚ DENCOP LIGHTING spol. s r.o. / Tečovská 1122, Zlín-Malenovice / obchod@dencop.cz / 17

20 / 6. / HLINÍKOVÉ PROFILY A PŘÍSLUŠENSTVÍ PRO LED APLIKACE/ ALU profil ELOX* Hranatý konstrukční profil. Eloxovaný povrch a chladící schopnost až 40 W/m. Vhodný jak do exteriérů tak do interiérů. Široká plocha svitu. Rozměr: mm /až 6 m délky/ Hliníkové víčko mm hliníkový plech, tl. 1,5 mm se dvěma vruty Hliníkové víčko mm hliníkový plech, tl. 1,5 mm se dvěma vruty Hliníkové víčko mm hliníkový plech, tl. 1 mm se dvěma vruty volitelně plexi tl. 3 mm - čiré / opál LT 75 % / opál LT 50 % nasouvá se z boku * profily je možno zalít silikonem v celé délce ALU profil LED 45 rohový ELOX Hliníkový eloxovaný rohový profil s chladící schopností až 15 W/m. Rozměry 20 9,4 mm, (s čočkou výška až 17,5 mm) Vnitřní šíře 12,7 mm. Síla stěn 1,5 mm. Možnost volby typu lineární čočky. Usměrňuje svit ze 120 na ALU profil ELOX Eloxovaný povrch a chladící schopnost až 36 W/m. Rozměr: mm. Tento profil je vhodný pro liniové průmyslové osvětlení menších rozsahů. Možnost volby typu lineární čočky. Usměrňuje svit ze 120 na ALU TOPprofil ELOX Eloxovaný povrch a chladící schopnost až 50 W/m dělá z tohoto profilu základní kámen pro liniové průmyslové osvětlení. Možnost volby typu lineární čočky. Usměrňuje svit ze 120 na Hliníkové víčko mm Lineární čočka 60 MATNÁ pro /2 m/ Hliníkové víčko mm Lineární čočka 110 ČIRÁ/MATNÁ pro /2 m/ Plastové víčko mm Lineární čočka 110 Č/M POLOKRUHOVÁ pro /2 m/ Lineární čočka 30 ČIRÁ pro /2 m/ Plastový držák čirý Lineární čočka 60 ČIRÁ pro /2 m/ Plastový držák bílý 18

21 / 6. / HLINÍKOVÉ PROFILY A PŘÍSLUŠENSTVÍ PRO LED APLIKACE / Plastový držák bílý Plastový držák bílý Plastový držák bílý Kovový držák nastavitelný Plastový držák bílý ALU profil ELOX Eloxovaný povrch a chladící schopnost až 180 W/m. Vhodný pro aplikace s vysokými nároky na světelený tok. K profilu jsou dostupné tři varianty krycího plexiskla s propustnostmi 95 % (čiré), 75 % (mléčné), 50 % (mléčné). Profil lze také využít pro výrobu LED reflektorů na míru. 73B4476 TRIADA ELOX Jeden profil - 3 více světla. Profil TRIADA je určen k přisazení na nábytek nebo stěnu. Lze ho použít všude tam, kde požadujete větší světelný komfort. Příkladem může být pracovní plocha v kuchyni nebo v práci. Profil je anodizovaný (eloxovaný). 73B4477 TRIADA - K ELOX Jeden profil - 3 více světla. Profil TRIADA-K je určen k zafrézování do nábytkových desek. Lze ho použít všude tam, kde požadujete větší světelný komfort. Příkladem může být pracovní plocha v kuchyni nebo v práci. Profil je anodizovaný (eloxovaný) Plastová koncovka pro TRIADA Difuzor-K mléčný /tyč = 2 m/ Plastová koncovka pro TRIADA-K 73B4570 MULTI A Profil MULTI-A slouží k výrobě svítidel. Profil je možno přisadit nebo za pomocí profilu MULTI-B vytvořit závěsné svítidlo. Profil je anodizovaný (eloxovaný). 73B4569 MULTI B Profil MULTI-B slouží k zavěšení profilu MULTI-A a vytvoření závěsného svítidla. Profil je anodizovaný (eloxovaný) Difuzor Multi A mléčný /1 m/ Difuzor Multi A čirý /1 m/ Poskytnuto fy. KLUŚ DENCOP LIGHTING spol. s r.o. / Tečovská 1122, Zlín-Malenovice / obchod@dencop.cz / 19

22 / 6. / HLINÍKOVÉ PROFILY A PŘÍSLUŠENSTVÍ PRO LED APLIKACE/ Záslepka PVC pro profil Multi A Závěska pro profil Multi B 73B4845 PROFIL STEP Profil STEP je speciálně určen k nasvícení schodiště. Osvětlení lze nezávisle kombinovat jako horní, přímé osvětlení jednotlivých schodových stupňů nebo jako nepřímé dolní osvětlení. Lze použít rovněž oba způsoby najednou. Profil je osazen dvěma protiskluzovými gumovými pásy Plastová koncovka pravá Prostiskluzový difuzor Plastová koncovka levá Difuzor-K mléčný /tyč = 2 m/ Podložka pod LED pásek 11 5 mm Tato podložka slouží k protažení vodičů, pokud potřebujete přivést napětí na opačný konec profilu. Využívá se toho hlavně při montáži svítidel a přivedení napětí k vypínači. Doplňky kód název Úchytka do sádrokartonu Slouží k uchycení svítidla do sádrokartonu Úchytka do desky Slouží k upevnění svítidla na desku stolu nebo pracovní desku v kuchyni. Zároveň se úchytkou přivádí do svítidla el. napětí Závěska Slouží k uchycení profilů a svítidel na lanka nebo pruty. Zároveň díky otvoru ve spodní části závěsky je možno nepozorovaně protáhnout vodič do svítidla a přivést tak napětí k LED pásku Prut z nerezové oceli Poskytnuto fy. KLUŚ 20

23 / 7. / LED PÁSKY / LED pásky PROFI Profesionální LED pásky jsou vhodné do míst, kde je vyžadována dlouhodobá spolehlivost, vysoká tepelná a mechanická odolnost a nízký pokles svítivosti. Profesionální LED pásky jsou konstruovány tak, aby jejich elektrický odpor byl co nejnižší a aby se minimálně zahřívaly i při vysokých výkonech. Tohoto je dosaženo speciální konstrukcí a maximálním množstvím mědi. Při napájení z jedné strany 5-ti metrového LED pásku je jen minimální úbytek napětí a tím pádem i pokles svítivosti na druhé straně. Jejich použití je všestranné a uplatní se například v architektonickém a dekoračním osvětlení interiérů i exteriérů, dále v automobilovém průmyslu jako vysoce odolné podsvícení budíků, přihrádek atd. Vodotěsné led pásky lze využít k nasvětlení bazénů, jezírek, atd. Vodotěsné led pásky s krytím IP68 lze plně ponořit do vody a provozovat je potopené. Všechny profesionální pásky prochází třemi stupni kontroly při výrobě při balení při naskladnění. Interiérové LED pásky s přímým svitem 12V IP 33 Kód Název barva svitu Výkon / 1 m # LED / 1m typ SMD šíře teplota K lm/m LED pásek DW 4,8 W mm ± LED pásek WW 4,8 W mm ± LED pásek DW 4,8 W mm ± LED pásek CW 4,8 W mm ± LED pásek červená 4,8 W mm N/A N/A LED pásek zelená 4,8 W mm N/A N/A LED pásek modrá 4,8 W mm N/A N/A LED pásek žlutá 4,8 W mm N/A N/A Led pásek DW 7,68 W mm 6000 ± LED pásek WW 9,6 W mm 3000 ± LED pásek DW 9,6 W mm 6000 ± LED pásek červená 9,6 W mm N/A N/A LED pásek zelená 9,6 W mm N/A N/A LED pásek modrá 9,6 W mm N/A N/A LED pásek žlutá 9,6 W mm N/A N/A LED pásek WW 14,4 W mm 3000 ± LED pásek WW 14,4 W mm 2700 ± LED pásek DW 14,4 W mm 6000 ± LED pásek červená 14,4 W mm N/A N/A LED pásek zelená 14,4 W mm N/A N/A LED pásek modrá 14,4 W mm N/A N/A LED pásek žlutá 14,4 W mm N/A N/A LED pásek RGB 7,2 W mm N/A N/A LED pásek RGB 14,4 W mm N/A N/A LED pásek RGBW N/A N/A mm N/A N/A LED pásek RGB 9,6 W mm N/A N/A DENCOP LIGHTING spol. s r.o. / Tečovská 1122, Zlín-Malenovice / obchod@dencop.cz / 21

24 / 7. / LED PÁSKY / LED pásky voděodolné s přímým svitem 12V IP 65 IP 67 IP 68 Kód Název barva svitu Výkon / 1 m # LED / 1 m typ SMD šíře teplota K lm/m LED pásek /silikon WW 4,8 W mm ± LED pásek /silikon DW 4,8 W mm ± LED pásek /silikon DW 4,8 W mm ± LED pásek /silikon červená 4,8 W mm N/A N/A LED pásek /silikon zelená 4,8 W mm N/A N/A LED pásek /silikon modrá 4,8 W mm N/A N/A LED pásek /silikon žlutá 4,8 W mm N/A N/A LED pásek /silikon WW 9,6 W mm 3000 ± LED pásek /silikon DW 9,6 W mm 6000 ± LED pásek /silikon červená 9,6 W mm N/A N/A LED pásek /silikon zelená 9,6 W mm N/A N/A LED pásek /silikon modrá 9,6 W mm N/A N/A LED pásek /silikon žlutá 9,6 W mm N/A N/A LED pásek /silikon WW 14,4 W mm 3000 ± LED pásek /silikon WW 12 W mm 3000 ± LED pásek /silikon DW 14,4 W mm 6000 ± LED pásek /silikon červená 14,4 W mm N/A N/A LED pásek /silikon zelená 14,4 W mm N/A N/A LED pásek /silikon modrá 14,4 W mm N/A N/A LED pásek /silikon žlutá 14,4 W mm N/A N/A LED pásek /silikon DW 13 W mm ± LED pásek /silikon WW 13 W mm ± LED pásek /silikon RGBW N/A N/A mm N/A N/A LED pásek /silikon RGB 7,2 W mm N/A N/A LED pásek /silikon RGB 9,6 W mm N/A N/A LED pásek /silikon RGB 14,4 W mm N/A N/A Silikonové profi LED pásky v naší nabídce jsou vyrobeny v nehořlavé úpravě. Splňují tedy vyšší nároky na bezpečnost než klasické zalité (voděodolné) LED pásky. Profi pásky nabízíme i ve 24 V provedení. Rozdělení barev: WW NW DW CW 2700 K 3500 K (teplá bílá) 4000 K 5500 K (standardní bílá) 6000 K 7500 K (denní světlo) 8000 K a víc (studená bílá) R G B Y červená zelená modrá žlutá 22

25 / 7. / LED PÁSKY / LED pásky STANDARD Standardní LED pásky jsou vhodné do interiérů i exteriérů, hranové nasvícení schodišť, zalomení zdí, madel, liniové nasvětlení polic, vitrín či výkladů. Dále jej lze využít pro osvětlení pracovních ploch. Do kuchyní a koupelen doporučujeme LED pásek s IP krytím odolný proti vodě a cizím tělesům. Námi nabízené LED pásky jsou vybrané produkty vysoké kvality, prověřené vlastním technickým oddělením. Doporučujeme také volit osvědčené zdroje pro LED osvětlení z naší nabídky. Interiérové LED pásky s přímým svitem 12V IP 20 Kód Název barva svitu Výkon / 1m # LED / 1m typ SMD šíře teplota K lm/m LED pásek WW 4,8 W mm LED pásek DW 4,8 W mm LED pásek CW 4,8 W mm LED pásek červená 4,8 W mm N/A N/A LED pásek zelená 4,8 W mm N/A N/A LED pásek modrá 4,8 W mm N/A N/A LED pásek žlutá 4,8 W mm N/A N/A LED pásek WW 9,6 W mm LED pásek DW 9,6 W mm LED pásek červená 9,6 W mm N/A N/A LED pásek zelená 9,6 W mm N/A N/A LED pásek modrá 9,6 W mm N/A N/A LED pásek žlutá 9,6 W mm N/A N/A LED pásek WW 14,4 W mm LED pásek DW 14,4 W mm LED pásek červená 14,4 W mm N/A N/A LED pásek zelená 14,4 W mm N/A N/A LED pásek modrá 14,4 W mm N/A N/A LED pásek žlutá 14,4 W mm N/A N/A LED pásek RGB 12 W mm N/A N/A LED pásek RGB 7,2 W mm N/A N/A Interiérové LED pásky voděodolné s přímým svitem 12V IP 65 Kód Název barva svitu Výkon / 1m # LED / 1m typ SMD šíře teplota K lm/m LED pásek /silikon WW 4,8 W mm LED pásek /silikon DW 4,8 W mm LED pásek /silikon červená 4,8 W mm N/A N/A LED pásek /silikon zelená 4,8 W mm N/A N/A LED pásek /silikon modrá 4,8 W mm N/A N/A LED pásek /silikon žlutá 4,8 W mm N/A N/A LED pásek /silikon WW 9,6 W mm LED pásek /silikon DW 9,6 W mm LED pásek /silikon červená 9,6 W mm N/A N/A LED pásek /silikon zelená 9,6 W mm N/A N/A DENCOP LIGHTING spol. s r.o. / Tečovská 1122, Zlín-Malenovice / obchod@dencop.cz / 23

26 / 7. / LED PÁSKY / LED pásek /silikon modrá 9,6 W mm N/A N/A LED pásek /silikon žlutá 9,6 W mm N/A N/A LED pásek /silikon WW 14,4 W mm LED pásek /silikon DW 14,4 W mm LED pásek /silikon červená 14,4 W mm N/A N/A LED pásek /silikon zelená 14,4 W mm N/A N/A LED pásek /silikon modrá 14,4 W mm N/A N/A LED pásek /silikon žlutá 14,4 W mm N/A N/A LED pásek /silikon RGB 12 W mm N/A N/A LED pásek /silikon RGB 7,2 W mm N/A N/A LED pásky SPECIÁL LED pásky SPECIÁL jsou určené pro použití nejen pro profesionální použití ve světelné reklamě. Najdete zde LED pásky s bočním svitem a extrémně výkonné LED pásky nad 20 W/m. V kombinaci s našimi lištami a zdroji vytvoříte působivé, bezpečné i ekologické úsporné osvětlení. Již nebudete muset neustále měnit žárovky a řešit, zda-li úsporným žárovkám pravidelným rozsvěcováním nezkrátíte životnost. Naše LED pásky mají životnost až hodin a na spínání reagují okamžitě. 12 V napětí zajistí bezpečný provoz pro Vás i Vaše děti. LED pásky jsou u nás testovány, pečlivě vybírány od světově uznávaných výrobců a všechny prochází několika úrovněmi kontroly. Interiérové vysoce výkonné 12V IP 20 Kód Název barva svitu Výkon / 1 m # LED / 1 m typ SMD šíře teplota K lm/m LED pásek DW 30 W mm ± LED pásek WW 30 W mm ± LED pásek 3čip DW 36 W 60 CREE 12 mm ± Interiérové s bočním svitem 12V IP 20 Kód Název barva svitu Výkon / 1 m # LED / 1 m typ SMD šíře teplota K lm/m LED pásek boční svit DW 4,8 W / , LED pásek boční svit WW 4,8 W , LED pásek boční svit DW 7,68 W , LED pásek boční svit DW 9,6 W , ± LED pásek boční svit červená 4,8 W N/A N/A Voděodolné s bočním svitem 12V IP 65 Kód Název barva svitu Výkon / 1m # LED / 1m typ SMD šíře teplota K lm/m LED pásek /silikon DW 4,2 W /335 8 mm LED pásek /silikon DW 9,6 W /335 8 mm LED pásky RGB s animací interiérové digitální 9V IP 20 Kód Název LED pásek 9 V 10 m + řid. jed. barva svitu Výkon / 1 m # LED / 1 m typ SMD šíře teplota K lm/m DIGI RGB 2,7 W mm variabilní N/A 24

27 Řídící jednotky a inteligentní ovládání LED systémů / 8. / ŘÍDÍCÍ JEDNOTKY A INTELIGENTNÍ OVLÁDÁNÍ LED SYSTÉMŮ, DMX / U LED stmívačů je udáváno maximální zatížení, pro příklad: LED ovladač stmívač má maximální zatížení 2 6 A, celkem 144 W, což znamená, že na tento ovladač je možné připojit maximálně 10 m LED pásku s příkonem 14,4 W/m. Nestačí-li Vám výkon stávajícího ovladače nebo například potřebujete prodloužit větev osvětlení, lze použít zesilovač RGB signálu a získat tím další potřebný výkon bez použití dalšího ovladače. RGB efektové moduly s pevným programem mají většinou možnost výběru prezentace několika statických barev s možností skokového přechodu či plynulého prolnutí. Dá se regulovat rychlost a intenzita. Programovatelné jednotky zvládají téměř jakoukoliv světelnou animaci. Maximální zatížení jednoho kanálu (R, G nebo B) je uvedeno u jednotlivých typů. kód produktu: 66 kód produktu: název položky kód produktu LED ovladač teploty barvy 2 6 A (typ A6) CTA 65 efect stmív. DO RF V = /max. 8 A LED ovladač WiFi Android ios 5 V/500 ma LED TOUCH ovladač RGB RF 3 6 A (typ A5) LED TOUCH ovladač RGBW RF 4 6 A (typ A4) LED ovladač RGB RF 3 6 A (typ A3) efect RGB s DO-20 tlač V = /2 A na kanál efect RGB s DO-20 tlač V = /4 A na kanál efect RGB s DO-44 tlač. 12 V = /4 A na kanál efect RGB s DO 5 24 V = /3 6 A (3600 RF) 69 Dálkový ovladač 1 zóna RF Dálkový ovladač 10 zón RF Dálkový ovladač 1zóna RF na stůl Dálkový ovladač 1zóna RF na zeď Dálkový ovladač 4 kanály RF kód produktu: kód produktu: Stmívač LED s DO V = /2 6 A RF 67 Stmívač LED s DO 5 24 V = /3 6 A (311 RF) 68 Led otočný stmívač PWM 1 kanál V /10 A Led otočný stmívač PWM 1 kanál V /10 A Led dotykový stmívač PWM 1 kanál V /2 A/24 W Vypinač a stmívač LED do lišt Vyp. + stmívač LED do lišt DOTYK V/120 W/10 A efect zesilovač RGBW 4 kanály 12 V = /6 A/kanál efect zesilovač RGB 3 kanály 12 V = /4 A/kanál kód produktu: efect RGB MIXER 5 24 V = /3 A na kanál efect STMÍVAČ-1 kanál + IR DO 12 V = /max. 8 A EFECT 3CH DMX512/PWM V = /4 A na kanál EFECT DMX512 USB kontr. + adapt V=/výst DMX Blikač 436 LED 6 3 A /8 24 V/ /64 programů/ 63 kód produktu: Blikač 434 LED 4 5 A /8 24 V/ /64 programů/ 64 Blikač 432 LED 2 6 A /8 24 V/ 66 Led dotykový stmívač PWM 1 kanál V /2 A/24 W Vypinač a stmívač LED do lišt Vyp. + stmívač LED do lišt DOTYK V/120 W/10 A kód produktu: Baterie alkal. GP Super 24 A R03 16 DENCOP LIGHTING spol. s r.o. / Tečovská 1122, Zlín-Malenovice / obchod@dencop.cz / 25

28 / 8. / ŘÍDÍCÍ JEDNOTKY A INTELIGENTNÍ OVLÁDÁNÍ LED SYSTÉMŮ, DMX / / 9. / NAPÁJECÍ ZDROJE / DMX barevné světelné efekty Ideálního barevného efektu docílíte pomocí jednotek DMX pracujících s protokolem DMX512. Jedná se o digitální alternativu analogového řízení LED systémů. Pomocí DMX konfigurátoru si může každý uživatel naprogramovat svou vlastní světelnou scénu s požadovaným světelným efektem. Výstupní signál z DMX jednotky je následně pomocí převodníku DMX/PWM převeden do výkonové napájecí části zařízení s LED moduly či pásky. Ovládat lze jak bílé, tak RGB LED produkty. Systém umožňuje stmívání, blikání, plynulou či skokovou změnu barev a to vše v naprogramovaném čase. DMX jednotky můžeme dodat již naprogramované, dle Vašeho zadání. Zařízení může pracovat buď přímo ve spojení s PC, nebo se dá požadovaný program uložit do zařízení. K samotnému chodu pak není PC zapotřebí. Našim zákazníkům nabízíme v této oblasti poradenství. Pro více informací o využití se obraťte na nás em: obchod@dencop.cz. Volba vhodného napájecího zdroje (Zkrácená verze Pokynů, které naleznete v Informačním rádci na Volba zdroje je velmi důležitá. Pro dlouhodobý provoz je nutné zvolit stabilizovaný napájecí zdroj se stejnosměrným nebo střídavým napětím 12 V nebo 24 V s maximální tolerancí ± 1 % a dostatečně vysokým výstupním výkonem a ve vhodném provedení. Obecně dodržujeme 20% výkonnostní rezervu zdroje nad instalovaný příkon LED systému. Doporučené jsou spínané zdroje s vhodnými parametry s požadovaným výstupním napětím a proudem. Umístění zdrojů se vždy řídí pravidly výrobce, je nutné volit zdroje se správným typem krytí IP jak pro venkovní, tak vnitřní aplikace. Pro každý zdroj je nutné zajistit dostatečné chlazení a při instalaci více zdrojů dodržovat minimální rozestupy mezi zdroji. Více zdrojů obvykle nelze zapojit do jednoho okruhu, pro toto jsou určeny speciální zdroje. Při montáži napájecích zdrojů do reklamních panelů a jiných systémů je potřeba zajistit dostatečné větrání, aby nedocházelo k jejich nadměrnému přehřívání. Akumulace tepla v malých prostorech, od slunečního záření nebo přetížení zdroje může velmi rychle zničit celý systém. NÁŠ TIP: Doporučujeme používat tavné pojistky na sekundární straně zdrojů. Výpočet výkonu zdroje je závislý na typu LED pásku či LED modulu, u každého typu LED pásku je uveden příkon/metr. Po vybrání délky vašeho LED pásku jednoduše vynásobíte příkon * délka LED pásku * koeficient 1,2. Příklad: Zakoupíte-li 3 metry pásku s příkonem 7,2 W/metr, příkon 3 metrů je 21,6 W, včetně bezpečnostního koeficientu 1,2 pak 25,92 W. V naší nabídce máme 30 W zdroj, který bude pro tuto délku vyhovující. Pro volbu vhodného zdroje neváhejte kontaktovat naše obchodní oddělení obchod@dencop.cz Napěťové pulzní zdroje jsou určeny pro napájení všech LED modulů v napěťovém režimu včetně LED pásků a podobných komponentů. Jsou dodávány v provedení IP68 v AL nebo plastovém pouzdře, a také v provedení do zásuvky připomínající nabíječku mobilního telefonu apod. Tyto zdroje dodávají do elektrického obvodu konstantní napětí. Při přetížení zdroje vypne sekundární obvod jejich elektronická ochrana. 26
