Anténní čtečky ImproX. Technická data POPIS

Transkript

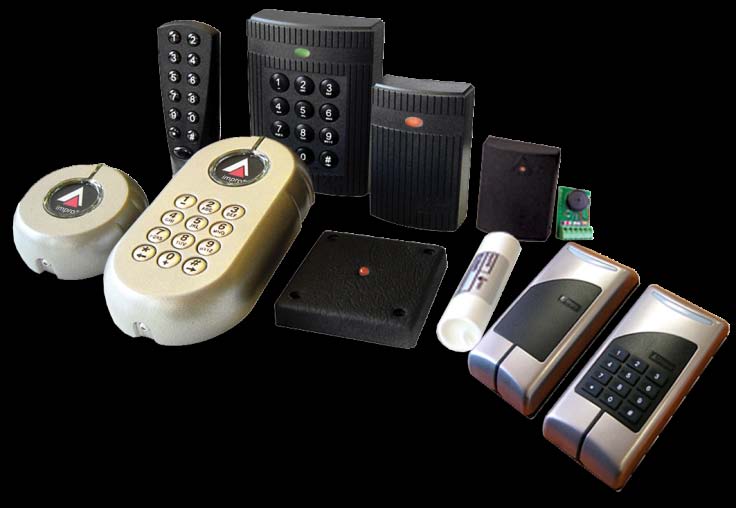

1 Označení čtečky: XTT901,902,903,904,905,906,907,908,909,950,951,952 Anténní čtečky Anténní čtečky ImproX Technická data XTT905 XTT907 XTT902 XTT901 XTT903 XTT909 XTT951 XTT952 XTT904 XTT908 XTT906 POPIS Anténní čtečky ImproX 125 khz jsou kompaktní bezkontaktní čtečky pracující s kmitočtem 125 khz. Mohou se používat v systémech SupaGate, IXP20, IXP220 a ImproNet (IXP400i). Anténní čtečky obsahují jednu dvoubarevnou LED, která červenou a zelenou barvou signalizuje aktuální stav činnosti čtečky. Většina typů obsahuje rovněž zabudovaný jednotónový bzučák. Hlasitost bzučáku lze nastavit do úrovní: vypnuto, nízká, střední a hlasitá. Konkrétní způsob práce LED a bzučáku se nastaví podle konkrétních potřeb dané instalace. Některé typy čteček obsahují 12 místní klávesnici (číselnou nebo alfanumerickou). Klávesnice se používá pro zadávání osobního přístupového kódu, PIN kódu nebo důvodu průchodu. Lze je používat ve vnitřním i venkovním prostředí (podle typu)., Některé typy jsou v pevném kovovém pouzdře s úplně impregnovanými součástkami. -1 -

2 Impregnace slouží k ochraně před povětrnostními vlivy i před působením vandalů. ZÁKLADNÍ FUNKCE Jedna dvoubarevná LED pro signalizaci stavu čtečky V aplikacích třetích stran lze aplikovat funkci číst/psát pro různé typy vstupníků (Omega, Philips HITAG) Obsahuje bzučák (kromě typu XTT901). Lze nastavit 4 úrovně hlasitosti: vypnout, nízká, střední, hlasitá Typy XTT904 a XTT952 mají 12 tlačítkovou alfanumerickou klávesnici. Typy XTT905 a XTT952 mají 12 tlačítkovou číselnou klávesnici. Klávesnice se může používat pro zadávání osobního přístupového kódu, PIN kódu nebo důvodu průchodu Typ XTT905 má funkci zvonkového tlačítka Typ XTT908 a XTT909 jsou bez pouzdra. Hodí se pro montáž do tabla domácího telefonu, do elektrických montážních krabiček apod. Pracovní kmitočet 125 khz Čtou HID vstupníky 125 khz ČTECÍ DOSAH pro různé typy vstupníků: Typ vstupníku Tvar kreditní karty, ISO (tenký) Tvar kreditní karty, ISO (Omega) Tvar slzy Kulatý Pico Philips HITAG 1 Philips HITAG 2 HID 125 khz Typický čtecí dosah (minimálně) Pokud se čtečka umístí na kovový podklad, sníží se její čtecí vzdálenost (cca o 10-30%, podle toho jak masivní je kovový podklad) XTT9xx0 Prosinec

3 SPECIFIKACE FYZICKÉ ÚDAJE XTT901, miniaturní čtečka plastová 59 mm. 43 mm 16 mm 67 g Tmavě šedá (až černá) XTT902, čtečka plastová 88 mm. 54 mm 25 mm 100 g Tmavě šedá (až černá) XTT903, čtečka kovová 75 mm. 72 mm 27 mm 220 g Lisovaná zinková slitina Saténový nikl XTT904, čtečka kovová s klávesnicí 142 mm. 76 mm 27 mm 510 g Lisovaná zinková slitina Saténový nikl XTT905, čtečka plastová malá s klávesnicí 116 mm. 38 mm 18 mm 41 g XTT9xx0 Prosinec

4 černá XTT906, čtečka válečková Průměr 83 mm. 20 mm 41 g Plášť z PVC zalitý polyuretanem Bílá XTT907, čtečka plastová s klávesnicí 113 mm. 81 mm 32 mm 200 g Tmavě šedá (až černá) XTT908, čtečka plastová panelová 68 mm. 68 mm 15 mm 176 g XTT909, čtečka bez pouzdra 39 mm. 27 mm 14 mm 10 g XTT950, čtečka pro montáž do el.krabice 120 mm. 72 mm 19 mm 145 g XTT9xx0 Prosinec

5 XTT951, čtečka v pouzdře víceúčelové čtečky 97 mm. 45 mm 21 mm 75 g Materiál rámu Nerezová ocel 304 pouzdra rámu Leštěná nerez XTT951, čtečka s klávesnicí v pouzdře víceúčelové čtečky 97 mm. 45 mm 21 mm 75 g Materiál rámu Nerezová ocel 304 pouzdra rámu Leštěná nerez Poznámka Některé plastové čtečky /XTT901,902,905,907,908,951,952) vyhovují RoHS a neobsahují žádný UF stabilizátor. KLIMATICKÉ PODMÍNKY Provozní teplota -25 o C až +60 o C Skladovací teplota -40 o C až +80 o C Vlhkost 0 až 95% reaktivní vlhkost při +40 o C, nekondenzující XTT9xx0 Prosinec

6 CERTIFIKÁTY A KRYTÍ Certifikát CE CISPR, IEC , IEC , IEC , IEC , IEC a IEC , Certifikát FCC Schválen pro XTT901, 902, 903, 905, 906, 907 Krytí Odolnost proti pádu Je v procesu schvalování pro XTT908, 909m 951 a 952 Pro XTT901, 906 a 908 je to IP66, odolává vodě (pro vnitřní i venkovní použití) Pro XTT902, 903, 904 a 907 je to IP53 odolává vodě (pro vnitřní i venkovní prostřed Pro XTT905í) je to IP42 (není odolná vůči vodě) Pro XTT909 je to krytí pro kancelářské podmínky Pro XTT950, 951 a 952 je to IP54 odolává vodě (pro vnitřní i venkovní prostředí) Z výšky 2 m v převozná krabičce UŽIVATELSKÉ ROZHRANÍ Bzučák Jeden tón, 4 stupně hlasitosti (typ XTT901 neobsahuje Hlasitost a tón bzučák) Klávesnice 12 alfanumerických tlačítek (typ XTT904 a 907) 12 číselných tlačítek (typ XTT905 a 952) Stavová LED Dvoubarevná LED červená a zelená (viditelná z vnějšku) ZÁRUČNÍ DOBA Na anténní čtečky se poskytuje záruka po dobu 24 měsíců. Platí obvyklé záruční podmínky dle platných zákonných ustanovení a předpisů DALŠÍ INFORMACE Další informace lze získat v instalačních manuálech jednotlivých čteček Tento manuál platí pro anténní čtečky řady XTT9xx-CZ-00. (Poslední dvě číslice skladového kódu znamenají stav výroby tohoto výrobku XTT9xx Výtisk 1 Prosinec 2012 XTT9xx0 Prosinec
