TECHNICKÉ INFORMACE SCHÉMATA ZAPOJENÍ PRO AutoCAD

Transkript

1 ohřev vody VYTÁPĚNÍ obnovitelné ZDROJE energie TECHNICKÉ INFORMACE SCHÉMATA ZAPOJENÍ PRO AutoCAD» vydání září

2 Technické informace Vydání listopad 2009 Přetiskování nebo kopírování tohoto podkladu nebo jeho části smí být prováděno pouze se svolením Stiebel Eltron spol. s r. o., Praha. I přes velmi pečlivé zpracování nelze v tomto podkladu vyloučit chybné údaje. Parametry přístrojů nebo údaje o vybavení, uvedené v tomto podkladu, jsou nezávazné. Vlastnosti a výbava produktů se díky trvalému vývoji mohou měnit a v jednotlivostech odlišovat. O aktuálním stavu se informujte u svého odborného poradce. Schémata slouží pouze jako příklad použití. Nelze je použít jako závazný projekční podklad! Veškeré dimenze (potrubí, oběhová čerpadla atd.) a konečné, hydraulické i eletrické, zapojení MUSÍ určit odpovědný projektant! Výrobce si vyhrazuje právo na změny.

3 obsah. PŘÍLOHY (soubory na CD) HLADINY AUTOCAD - SEZNAM A JEJICH OBSAH 4 INTERAKTIVNÍ SCHÉMATA AUTOCAD - NÁVOD K OBSLUZE 5 1. Výběr a uložení vzorového schématu 5 2. Konfigurace požadovaného schématu 5 3. Rychlá volba 6 4. Kompletní nastavení 6 5. Volba vhodné varianty 7 INTERAKTIVNÍ SCHÉMATA AUTOCAD - DOPLŇKY PRO UŽIVATELE 8 1. Specifikace objednávky 8 2. Specifikace materiálu 8 TEPELNÁ ČERPADLA - SEZNAM POPISŮ HLADIN A JEJICH FUNKCÍ 1 9 Tepelná čerpadla vzduch-voda vnitřní kompaktní WPL 13,18,23 WPIC TEPELNÁ ČERPADLA - SEZNAM POPISŮ HLADIN A JEJICH FUNKCÍ 2 10 TEPELNÁ ČERPADLA - SEZNAM POPISŮ HLADIN A JEJICH FUNKCÍ 3 11 INTERAKTIVNÍ SCHÉMATA AUTOCAD - EXPORT A TISK

4 HLADINY AutoCAD SEZNAM A JEJICH OBSAH Hladiny si lze představit jako průhledné fólie, které se skládají na sebe. Jejich obsahy se tudíž překrývají. Rozsvícením vybraných hladin se zobrazí jejich obsah najednou: Ikona zobrazující správce hladin AutoCAD. Každá hladina obsahuje jeden konkrétní výrobek podle následujícího seznamu. Pro zobrazení požadované sestavy je potřeba rozsvítit/zhasnout hladiny s vybranými součástmi.pokud některé čáry, znázorňující trubky, nebo kabely, končí ve volném prostoru, je třeba prověřit vhodnost zvoleného zapojení podle tabulky v levém horním rohu každého výkresu! K uvedeným hladinám lze samozřejmě přidat hladiny další, podle potřeb konkrétního uživatele (rohová razítka, formáty výkresů, značky dalších zařízení atd.) Hladina Označení hladiny Obsah hladiny A01 WPL 10 A tepelné čerpadlo vzduch-voda venkovní A02 WPL 10 I tepelné čerpadlo vzduch-voda vnitřní A03 WPL 10 IK tepelné čerpadlo vzduch-voda vnitřní kompaktní A04 WPL A tepelné čerpadlo vzduch-voda venkovní A05 WPL I tepelné čerpadlo vzduch-voda vnitřní A06 WPL WPIC tepelné čerpadlo vzduch-voda vnitřní kompaktní A07 WPF 5-16 "standard" tepelné čerpadlo země-voda A08 WPC 5-13 tepelné čerpadlo země-voda kompaktní vč. TUV A09 WPC M tepelné čerpadlo země-voda A10 WPF 5-16 E (NOVINKA) tepelné čerpadlo země-voda A11 WPF tepelné čerpadlo země-voda velký výkon B1 aku.zás. SPB akumulační zásobník stacionární B2 aku.zás. SPB 100 akumulační zásobník závěsný C ohřev TUV ohřívač TUV + jeho nabíjení Cx cirkulace TUV okruh cirkulace a cirkulační čerpadlo D přímotopný okruh napájení topení bez směšování D1* přímotopný okruh bez SBP napájení topení bez směšování přímo z TČ E MIX 1 napájení topení se směšováním f MIX 2 napájení topení se směšováním G bazén ohřev bazénu vč. napojení do filtrace H FE 7 dálkové ovládání s prostorovým čidlem teploty I FEK dálkové ovládání s čidlem teploty a vlhkosti J MSM nadstavbový modul k základní regulaci L krb-kotel na dřevo teplovodní krb nebo kotel (zplynovací) na dřevo M1 plyn-el. kotel do zásobníku bivalentní zdroj zapojení do SBP M2 plyn-el. kotel průtokem bivalentní zdroj dohřívající vodu do topení průtokem S solární ohřev TUV solární systém pouze k ohřevu TUV T solární topení a ohřev TUV solární systém pro ohřev TUV a přitápění * tento okruh nemusí obsahovat další oběhové čerpadlo - lze použít pro čerpadla WPF a WPC s vestavěnými oběhovými čerpadly na sekundární straně 4

5 INTERAKTIVNÍ SCHÉMATA AutoCAD NÁVOD K OBSLUZE 1. Výběr a uložení vzorového schématu Vzorové schéma pro vybraný typ tepelného čerpadla vyberte z Vámi dostupného úložiště (disk CD, www stránky Stiebel Eltron atd.). Než začnete se souborem jakkoli pracovat a přepisovat jej, uložte jej do Vámi tvořeného projektu pod jiným názvem! Využijte příkaz Uložit jako: Vyberte nové úložiště (Vámi tvořený projekt) Zadejte nový název 2. Konfigurace požadovaného schématu Prakticky jedinými úkony, které na cestě k vytvoření potřebného schématu musíte udělat, je práce s panelem Hladiny aplikace AutoCAD: Pozn.: vzhled dialogových oken programu AutoCAD se může lišit podle jeho konkrétní verze! 5

6 INTERAKTIVNÍ SCHÉMATA AutoCAD NÁVOD K OBSLUZE 3. Rychlá volba Nejrychlejší výběr hladin lze uskutečnit pomocí roletového menu, které se rozbalí kliknutím na šipku 1. Libovolným počtem kliků 2 rozsviťte/zhasněte symboly žárovek: rozsvícená = hladina se zobrazí; zhasnutá = hladina se nezobrazí. Jakmile máte vybrány patřičné hladiny, klikněte do prostoru výkresu 3, a provedené změny se automaticky zobrazí. Tuto operaci můžete opakovat, dokud nebudete spokojeni s konfigurací na výkresu Kompletní nastavení Kliknutím na ikonu 4 iniciujete zobrazení Správce vlastností hladin. POZOR! Při prvním použití tohoto příkazu, po spuštění AutoCADu (zejména u jeho starších verzí), může tato operace trvat až několik desítek vteřin. Každé další vyvolání Správce vlastností hladin proběhne bez prodlevy Funkce Správce vlastností hladin viz strana 5. Pozn.: vzhled dialogových oken programu AutoCAD se může lišit podle jeho konkrétní verze! 6

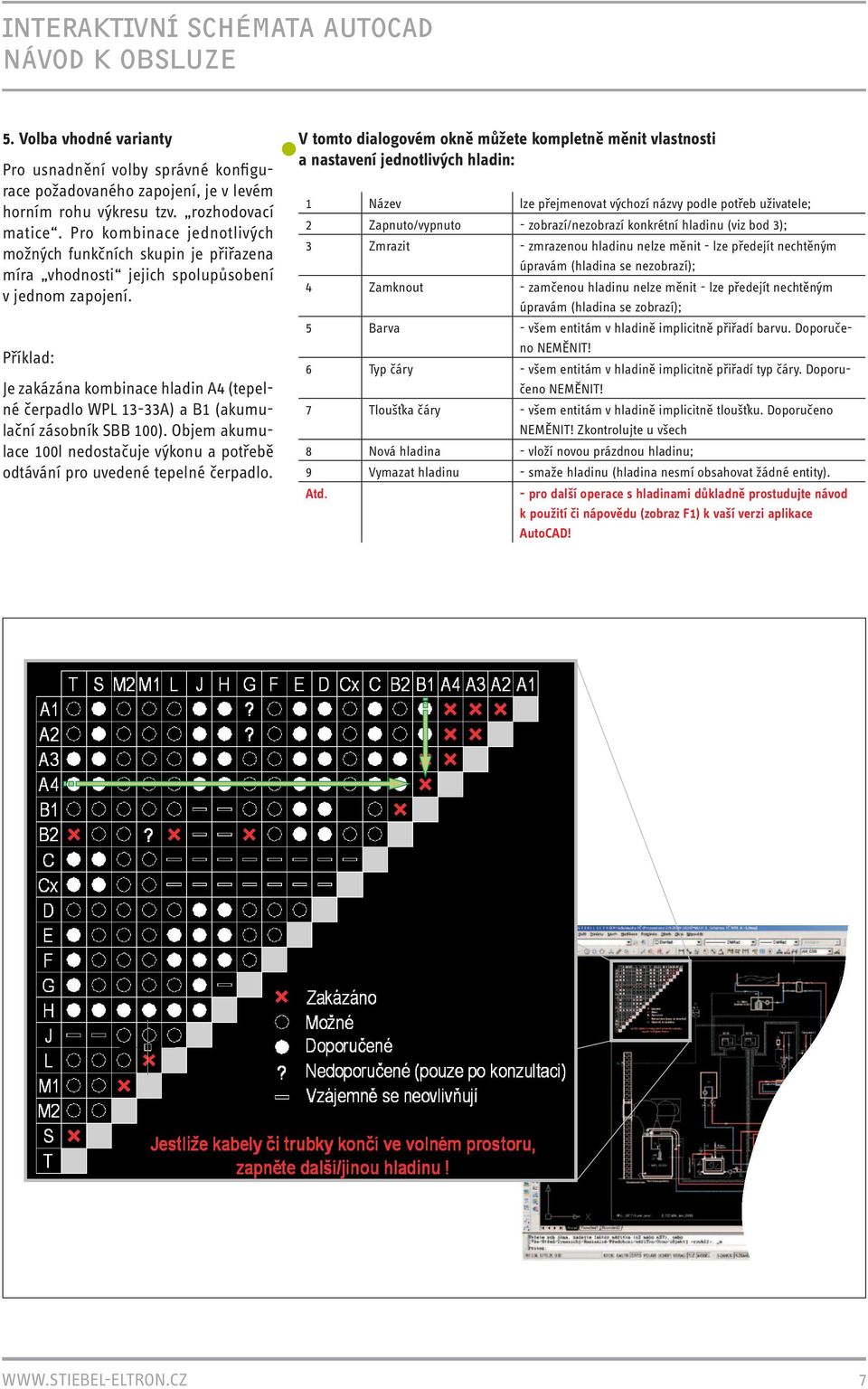

7 INTERAKTIVNÍ SCHÉMATA AutoCAD NÁVOD K OBSLUZE 5. Volba vhodné varianty Pro usnadnění volby správné konfigurace požadovaného zapojení, je v levém horním rohu výkresu tzv. rozhodovací matice. Pro kombinace jednotlivých možných funkčních skupin je přiřazena míra vhodnosti jejich spolupůsobení v jednom zapojení. Příklad: Je zakázána kombinace hladin A4 (tepelné čerpadlo WPL 13-33A) a B1 (akumulační zásobník SBB 100). Objem akumulace 100l nedostačuje výkonu a potřebě odtávání pro uvedené tepelné čerpadlo. V tomto dialogovém okně můžete kompletně měnit vlastnosti a nastavení jednotlivých hladin: 1 Název lze přejmenovat výchozí názvy podle potřeb uživatele; 2 Zapnuto/vypnuto - zobrazí/nezobrazí konkrétní hladinu (viz bod 3); 3 Zmrazit - zmrazenou hladinu nelze měnit - lze předejít nechtěným úpravám (hladina se nezobrazí); 4 Zamknout - zamčenou hladinu nelze měnit - lze předejít nechtěným úpravám (hladina se zobrazí); 5 Barva - všem entitám v hladině implicitně přiřadí barvu. Doporučeno NEMĚNIT! 6 Typ čáry - všem entitám v hladině implicitně přiřadí typ čáry. Doporučeno NEMĚNIT! 7 Tloušťka čáry - všem entitám v hladině implicitně tloušťku. Doporučeno NEMĚNIT! Zkontrolujte u všech 8 Nová hladina - vloží novou prázdnou hladinu; 9 Vymazat hladinu - smaže hladinu (hladina nesmí obsahovat žádné entity). Atd. - pro další operace s hladinami důkladně prostudujte návod k použití či nápovědu (zobraz F1) k vaší verzi aplikace AutoCAD! 7

8 INTERAKTIVNÍ SCHÉMATA AutoCAD DOPLŇKY PRO UŽIVATELE 1. Specifikace objednávky V levém dolním rohu výkresu se zobrazuje specifikace pro objednávkový software Stiebel Eltron. Tuto specifikaci vyplňte do on-line poptávkového formuláře na Tím je hotova předobjednávka a kontaktuje vás obchodní oddělení Stiebel Eltron pro vystavení závazné objednávky. Zadáním do systému se rovněž ověří správnost zvoleného schématu. Nepovolené kombinace nejde zadat. Zobrazení se neustále interaktivně mění podle zapnutých hladin a koresponduje s jejich názvy. Příklad: 1 = tepelné čerpadlo WPL I 2 = akumulační zásobník SBP 3 = okruh topení bez směšovače 4 = okruh topení se směšovačem 5 = bazén 6 = dálkové ovládání FE 7 7 = směšovací modul MSM 8 = dřevokotel/krb 9 = závěsný kotel Specifikace materiálu Na pravé straně výkresu se zobrazuje soupiska použitého materiálu. Zobrazení se neustále interaktivně mění podle zapnutých hladin. Jsou doplněny i schématické značky. Je nutné pouze doplnit počet a velikost jednotlivých komponent. 8

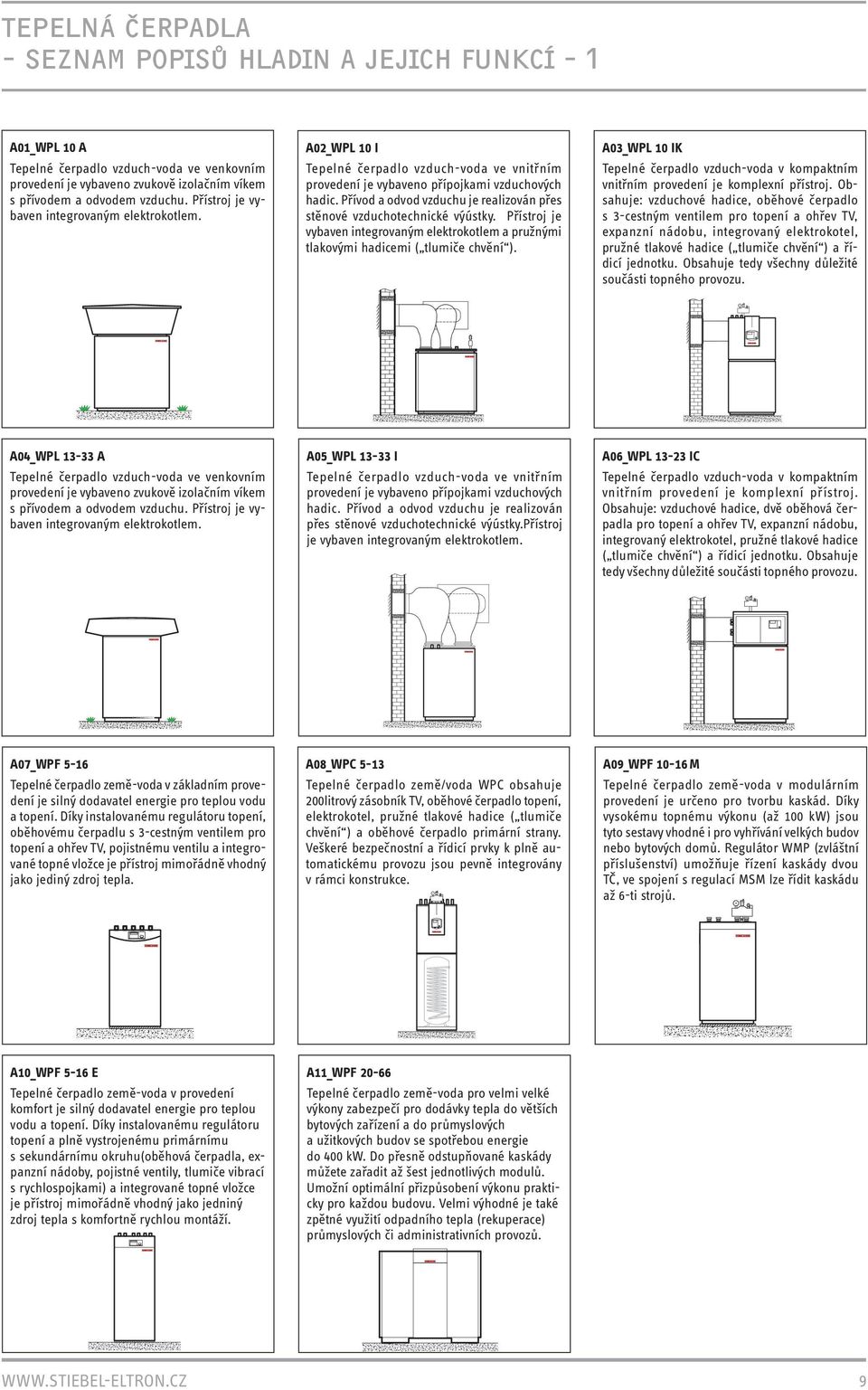

9 Tepelná čerpadla - seznam popisů hladin a jejich funkcí - 1 A01_WPL 10 A Tepelné čerpadlo vzduch-voda ve venkovním provedení je vybaveno zvukově izolačním víkem s přívodem a odvodem vzduchu. Přístroj je vybaven integrovaným elektrokotlem. A02_WPL 10 I Tepelné čerpadlo vzduch-voda ve vnitřním provedení je vybaveno přípojkami vzduchových hadic. Přívod a odvod vzduchu je realizován přes stěnové vzduchotechnické výústky. Přístroj je vybaven integrovaným elektrokotlem a pružnými tlakovými hadicemi ( tlumiče chvění ). A03_WPL 10 IK Tepelné čerpadlo vzduch-voda v kompaktním vnitřním provedení je komplexní přístroj. Obsahuje: vzduchové hadice, oběhové čerpadlo s 3-cestným ventilem pro topení a ohřev TV, expanzní nádobu, integrovaný elektrokotel, pružné tlakové hadice ( tlumiče chvění ) a řídicí jednotku. Obsahuje tedy všechny důležité součásti topného provozu. A04_WPL A Tepelné čerpadlo vzduch-voda ve venkovním provedení je vybaveno zvukově izolačním víkem s přívodem a odvodem vzduchu. Přístroj je vybaven integrovaným elektrokotlem. A05_WPL I Tepelné čerpadlo vzduch-voda ve vnitřním provedení je vybaveno přípojkami vzduchových hadic. Přívod a odvod vzduchu je realizován přes stěnové vzduchotechnické výústky.přístroj je vybaven integrovaným elektrokotlem. A06_WPL IC Tepelné čerpadlo vzduch-voda v kompaktním vnitřním provedení je komplexní přístroj. Obsahuje: vzduchové hadice, dvě oběhová čerpadla pro topení a ohřev TV, expanzní nádobu, integrovaný elektrokotel, pružné tlakové hadice ( tlumiče chvění ) a řídicí jednotku. Obsahuje tedy všechny důležité součásti topného provozu. A07_WPF 5-16 Tepelné čerpadlo země-voda v základním provedení je silný dodavatel energie pro teplou vodu a topení. Díky instalovanému regulátoru topení, oběhovému čerpadlu s 3-cestným ventilem pro topení a ohřev TV, pojistnému ventilu a integrované topné vložce je přístroj mimořádně vhodný jako jediný zdroj tepla. A08_WPC 5-13 Tepelné čerpadlo země/voda WPC obsahuje 200litrový zásobník TV, oběhové čerpadlo topení, elektrokotel, pružné tlakové hadice ( tlumiče chvění ) a oběhové čerpadlo primární strany. Veškeré bezpečnostní a řídicí prvky k plně automatickému provozu jsou pevně integrovány v rámci konstrukce. A09_WPF M Tepelné čerpadlo země-voda v modulárním provedení je určeno pro tvorbu kaskád. Díky vysokému topnému výkonu (až 100 kw) jsou tyto sestavy vhodné i pro vyhřívání velkých budov nebo bytových domů. Regulátor WMP (zvláštní příslušenství) umožňuje řízení kaskády dvou TČ, ve spojení s regulací MSM lze řídit kaskádu až 6-ti strojů. A10_WPF 5-16 E Tepelné čerpadlo země-voda v provedení komfort je silný dodavatel energie pro teplou vodu a topení. Díky instalovanému regulátoru topení a plně vystrojenému primárnímu s sekundárnímu okruhu(oběhová čerpadla, expanzní nádoby, pojistné ventily, tlumiče vibrací s rychlospojkami) a integrované topné vložce je přístroj mimořádně vhodný jako jedniný zdroj tepla s komfortně rychlou montáží. A11_WPF Tepelné čerpadlo země-voda pro velmi velké výkony zabezpečí pro dodávky tepla do větších bytových zařízení a do průmyslových a užitkových budov se spotřebou energie do 400 kw. Do přesně odstupňované kaskády můžete zařadit až šest jednotlivých modulů. Umožní optimální přizpůsobení výkonu prakticky pro každou budovu. Velmi výhodné je také zpětné využití odpadního tepla (rekuperace) průmyslových či administrativních provozů. 9

10 Tepelná čerpadla - seznam popisů hladin a jejich funkcí - 2 B1_SBP 200 E (COOL) Stacionární akumulační zásobník o objemu 200l. Možnost vestavby 1 šroubovacího topného tělesa BGC (6 kw). Snadná montáž pomocí sad WPKI-5, popř. WPKI-6. B1_SBP 400 E (COOL) Stacionární akumulační zásobník o objemu 400l. Možnost vestavby 1 šroubovacího topného tělesa BGC (6 kw). Snadná montáž pomocí sad WPKI-5, popř. WPKI-6. B1_SBP 700 E Stacionární akumulační zásobník o objemu 700l. Možnost vestavby až 4 šroubovacích topných těles BGC (6 kw). Snadná montáž pomocí sad WPKI-5, popř. WPKI-6. B1_SBP 700 E SOL Stacionární akumulační zásobník o objemu 700l se solárním výměníkem. Možnost vestavby až 4 šroubovacích topných těles BGC (6 kw). Snadná montáž pomocí sad WPKI-5, popř. WPKI-6. B2_SBP 100 Závěsný akumulační zásobník o objemu 100l. Snadná montáž pomocí sad WPKI-V, WPKI-P a WPKI-H. C_SBB 301/302 WP Stojatý zásobníkový ohřívač teplé užitkové vody pro tepelná čerpadla o objemu 300l. Předání tepla z TČ probíhá přes trubkový výměník (SBB 301 WP = 3,2m², SBB 302 WP = 4,8m²). Volba správné velikosti zásobníku viz. příručka Technické informace-tepelná ČERPADLA. C_SBB 401 WP SOL Stojatý zásobníkový ohřívač teplé užitkové vody pro tepelná čerpadla o objemu 400l. Předání tepla z TČ probíhá přes horní trubkový výměník (4,0m²). Předání tepla ze solárního systému probíhá přes dolní trubkový výměník (1,4m²). Volba správné velikosti zásobníku viz. příručka Technické informace-tepelná ČERPADLA. C_SBB 501 WP SOL Stojatý zásobníkový ohřívač teplé užitkové vody pro tepelná čerpadla o objemu 500l. Předání tepla z TČ probíhá přes horní trubkový výměník (5,0m²). Předání tepla ze solárního systému probíhá přes dolní trubkový výměník (1,4m²). Volba správné velikosti zásobníku viz. příručka Technické informace-tepelná ČERPADLA. D_PŘÍMOTOPNÝ OKRUH Sada pro distribuci tepla z TČ (které není vybaveno oběhovým čerpadlem), nebo z akumulačního zásobníku, do otopné soustavy bez směšování - vstupní teplota je řízená regulací WPM. Vhodná je sada WPKI-H (zásobník SBP 100), nebo WPKI-HK (zásobníky SBP ). U soustav, kde může dojít k uzavžení všech okruhů současně (radiátorové topení s temohlavicemi, podlahové topení s termoventily atd.), je nutné doplnit přepouštěcí ventil 31. D1_PŘÍMOTOPNÝ OKRUH BEZ SBP Sada pro distribuci tepla z TČ s oběhovým čerpadlem do otopné soustavy bez směšování - vstupní teplota je řízená regulací WPM. U soustav, kde může dojít k uzavžení všech okruhů současně (radiátorové topení s termohlavicemi, podlahové topení s termoventily atd.), je nutné doplnit přepouštěcí ventil 31. E_MIX 1 Sada pro distribuci tepla z TČ, nebo z akumulačního zásobníku, do otopné soustavy. Směšovací ventil 13 (jeho pohon 14) je řízen regulací WPM. Vhodná je sada WPKI-HKM. U soustav s více topnými okruhy je nutné pro správnou hydraulickou funkci instalovat rozdělovač/sběrač WPKI-HKM. F_MIX 2 Sada pro distribuci tepla z TČ, nebo z akumulačního zásobníku, do otopné soustavy. Směšovací ventil 13 (jeho pohon 14) je řízen regulací WPM (jsou-li směšované okruhy dva, pak MSM). Vhodná je sada WPKI-HKM. U soustav s více topnými okruhy je nutné pro správnou hydraulickou funkci instalovat rozdělovač/sběrač WPKI-HKV. 10

11 Tepelná čerpadla - seznam popisů hladin a jejich funkcí - 3 G_BAZÉN Systém k ohřevu bazénové vody tepelnými čerpadly. Nabíjecí čerpadlo 3e dodává tepelnou energii do deskového výměníku 24. Oběh bazénové vody zajišťuje čerpadlo filtrace. Aby došlo k předání tepla, musí být čerpadlo filtrace spínáno zároveň nabíjecím!!! Regulaci ohřevu bazénu zajistí modul MSM. H_FE 7 Dálkové ovládání s čidlem teploty v referenční místnosti. Možnost změny pořadované teploty o ±5 C a změna provozního režimu (trvale komfort, trvale útlum, časový plán). DOPORUČENO KE VŠEM ZAPOJENÍM!!! I_FEK Dálkové ovládání s čidlem teploty a vlhkosti v referenční místnosti. Pro systémy plošného chlazení NUTNÉ! Na základě teploty a vlhkosti stanovuje rosný bod a zabraňuje tak tvorbě kondenzátu na ochlazovaných plochách. J_MSM Doplňkový modul k základní regulaci WPM. Kombinací WPM+MSM lze např. řídit kaskádu více než dvou TČ, druhý směšovaný topný okruh, systém ohřevu bazénové vody atd. L_KRB/KOTEL NA DŘEVO Teplovodní krb či (zplynovací) kotel na dřevo je vhodný doplněk TČ při výrobě tepla. Kotlové čerpadlo je spínáno termostatem 2f 60 C v tělese kotle (krbu). Při dosažení této teploty čerpadlo zapne. Tato zařízení je nutné v souladu s ČSN osadit pojistnou vychlazovací smyčkou. Velmi vhodné je instalovat ochranu proti nízkoteplotní korozi (zkrat s kotlovým ventilem C). U čerpadel WPL MUSÍ být na zpátečku do TČ osazen termostatický ventil 13 s výstupem nastaveným na 60 C. Dojdeli při odtávání výparníku k nasátí teplejší vody z kotle, TČ spadne do poruchy. M1_KOTEL (ZÁVĚSNÝ) DO ZÁSOBNÍKU V případě použití plynového kotle jako bivalentního zdroje je nejvhodnější zapojení do akumulačního zásobníku. Jeho ovládání zajistí regulace WPM, která jej bude spínat místo vyblokovaného elektrického topného tělesa DHC. S_SOLÁRNÍ OHŘEV TUV Solární systém je vhodný doplněk TČ při výrobě teplé vody v letní sezóně. Solární čerpadlo (v sadě SOKI plus) je spínáno regulátorem WPM při rozdílu teplot mezi čidly 2s a 2k ΔT 5 C. Pro ohřev TUV solárním systémem lze použít pouze zásobníky SBB 401 a 501 WP SOL Na výstupu z ohřívače vody je nutné v souladu s ČSN osadit pojistným termostatickým ventilem 13 max.60 C. Volba správné kofigurace solárního systému viz. příručka Technické informace-solární SYSTÉMY. D_PŘÍMOTOPNÝ OKRUH Solární systém je vhodný doplněk TČ při výrobě tepla. Solární čerpadlo (v sadě SOKI 7 plus) je spínáno regulátorem WPM při rozdílu teplot mezi čidly 2s a 2k ΔT 5 C. Pro ohřev TUV solárním systémem lze použít pouze zásobníky SBB 401 a 501 WP SOL Na výstupu z ohřívače vody je nutné v souladu s ČSN osadit pojistným termostatickým ventilem 13 max.60 C. Pro přitápění je vhodný např. zásobník SBP 700 E v provedení SOL. Přepínání mezi oběma zásobníky zabezpečí 3-cestný kohout, popř. lze použít dvě oběhová čerpadla. Volba správné kofigurace solárního systému viz. příručka Technické informace- SOLÁRNÍ SYSTÉMY. M2_KOTEL (ZÁVĚSNÝ) PRŮTOKEM Varianta použití plynového kotle jako bivalent. zdroje, např. při rekonstrukcích, s využitím kotle stávajícího. Hydraulicky se systém TČ vřadí do zpátečky ke kotli. Jeho ovládání zajistí regulace WPM, která jej bude spínat místo vyblokovaného elektrického topného tělesa DHC. Při zapnutí kotle se zároveň otevře-stop ventil 21. Teplota výstupní vody do topení je měřena čidlem 2f. 11

12 INTERAKTIVNÍ SCHÉMATA AutoCAD EXPORT A TISK 1. Tisk papírové podoby Pro tisk použijte následující postup: 1. vyvolejte standardní příkaz AutoCAD: Soubor\Tisk (Ctrl+P). 2. zvolte tiskárnu. 3. velikost papíru nastavte na A3 - orientace na šířku. Výkresy schémat jsou optimalizovány pro velikost strany A3. Při volbě formátu A4 mohou být některé části výkresu nezřetelné, popř. mohou splývat. 4. vyberte Vykreslovanou oblast: OKNO. Pro správné umístění tisknutého okna na papír slouží body (tečky) u levého dolního a pravého horního rohu rámečku. Při výběru okna označte tyto body. Na obrázku je zřejmá konečná poloha rámečku na papíře. Pozn.: levý okraj je poněkud širší, jelikož většina tiskáren není schopná tisknout konec výkresu až do kraje. 2. Export do digitálního formátu *.pdf Tento formát je hojně používán pro distribuci všech typů souborů pro čtení, nejčastěji em. Není nutné mít nainstalován software, kterým byl soubor vytvořen, ale volně stažitelný prohlížeč (např. Adobe Reader). Pro tvorbu takovéhoto souboru je nutné mít nainstalován software umožňující tvorbu formátu *.pdf. Jde buď o originální Adobe Acrobat, nebo některý jiný (např. PDF Creator atd.). Při instalaci programu je automaticky do všech aplikací přidána tiskárna Adobe PDF, PDF Maker apod. Vytvoření vlastního *.pdf souboru probíhá podle bodu 1: Soubor\Tisk (Ctrl+P) a volba tiskárny Adobe PDF (PDF Maker) apod. Po potvrzení tisku OK (Enter) pouze vyberete, kam má bát nově vytvořený soubor uložen. 3. Export do starší verze AutoCAD Pokud používáte novější verzi AutoCADu, než příjemce vašeho projektu, zvolte Soubor\Uložit jako\soubor typu AutoCAD 2000/LT Takovýto soubor otevře cílový uživatel verze 2000 a vyšší atd. 4. Export do jiných formátů Různé verze AutoCAD umožňují, více či méně možností, jak exportovat vytvořený výkres. Např.: *.dxf akceptuje jej většina CADovských aplikací (ArchiCAD, DesignCAD atd.) *.wmf exportní formát čárové grafiky Windows, dále použitelné pro grafické zpracování (Corel a pod.) *.bmp rastrové obrázky pro publikaci kdekoli atd. 5. Před započetím tisku dále zkontrolujte položku Tabulka stylu vykreslování (přiřazení per). Zvolte hodnotu Žádná. Při jiných nastaveních nebudou odpovídat barvy a tloušťky čar. 6. zkontrolujte použitím Náhledu. Pokud je náhled tisku v souladu s tím, co chcete vytisknout, klikněte na OK, či stiskněte Enter. Doslovné názvy jednotlivých dialogů se mohou lišit podle používané verze AutoCAD. Při vytváření těchto souborů postupujte podle návodu či nápovědy k vaší verzi AutoCADu. 12
