1 I Tepelná čerpadla HERZ commotherm 5-15

2 Budoucnost vytápění - tepelná čerpadla HERZ Firma HERZ Armaturen Ges.m.b.H., založena v roce 1896 disponuje víc jak 110 letou historií působení na trhu. HERZ Armaturen Ges.m.b.H. má v Rakousku čtyři a v Evropě další tři závody a celkem má více jak zaměstnanců. Je jediným rakouským a jedním z nejvýznamnějších mezinárodních výrobců produktů pro celé odvětví topení a instalace. HERZ Energetika & technika spalování, založena v ebersdorfu (Štýrsko), zaměstnává ve výrobě a prodeji v současnosti víc jak zaměstnanců. V průběhu let se firma HERZ etablovala jako specialista pro vytápění pomocí obnovitelných zdrojů energie. Přitom klade důraz na moderní, úsporné a ekologické topné systémy s nejvyšším komfortem a optimální obsluhou. Kvalita HERZ Konstruktéři HERZ jsou ve stálém kontaktu s uznávanými výzkumnými institucemi, aby ještě dále zlepšovali už i tak vysoké standardy.

3 Výhody tepelných čerpadel HERZ... Hospodárné vysoký topný faktor (COP) nízké provozní náklady provoz s malými nároky na údržbu a dlouhá životnost rychlá amortizace Ekologické důkladné využití tepla okolního prostředí velmi nízká spotřeba proudu Řešení All-in-One modul tepelného čerpadla modul čerpadla se zařízeními ze strany zdroje tepla a ze strany vytápění externí modul pro pasívní chlazení v létě nadná montáž a servis pouze 0,4 m 2 potřebné instalační plochy včetně vnitřní elektro kabeláže přístupy pro údržbu ze všech stran modulární konstrukce není potřeba technik z oboru chlazení připojovací souprava umožňuje instalování v blízkosti stěny Varianty provedení: tandard: Modul tepelného čerpadla včetně vnitřní elektro kabeláže De Luxe: De Luxe cool: Provedení tandard včetně integrovaného čerpadlového modulu obsahujícího: Čerpadlo pro okruh solanky a čerpadlo pro okruh topení s uzavírací skupinou a expanzní nádobou pro okruh solanky Provedení De Luxe včetně modulu pro pasívní chlazení v létě

4 Bez obav do budoucnosti - s tepelným čerpadlem HERZ Regulace tepelného čerpadla pro: 1 topný okruh regulovaný třícestným směšovacím ventilem, 1 topný okruh neregulovaný, regulace zásobníkového ohřívače vody, řízení provozu akumulačního zásobníku, regulace solárního provozu (standardně) Připojovací souprava umožňuje instalování v blízkosti stěny (příslušenství) Čerpadlo pro okruh solanky a čerpadlo pro okruh vytápění (provedení DeLuxe) Předem propojené připojovací pole (standardně) Expanzní nádoba pro okruh solanky (provedení DeLuxe) Modul tepelného čerpadla - RDCE tepelného čerpadla! (standardně)

5 ystém tepelného čerpadla... Vytápění místností / teplá voda 3 TOPNÝ OKRUH Okruh tepelného čerpadla: V okruhu tepelného čerpadla prochází chladivo čtyřmi následujícími částmi: Kondenzátor 1 Ve výparníku se odpařuje tekuté chladivo při nižším tlaku. K tomuto dochází rovněž při teplotách pod 0 C. Jako zdroj tepla slouží země nebo voda. 2 Kompresor zvyšuje tlak a tímto zvyšuje teplotu. Expanzní ventil 4 Kompresor 2 3 V kondenzátoru se nyní využívá vyšší teplota k vytápění místností nebo přípravě teplé vody, horké chladivo odevzdává teplo a přechází opět do kapalné fáze. 4 V expanzním ventilu se snižuje vysoký tlak a tímto odlehčí chladivo. Chladivo nyní může opět odebírat teplo ze země nebo z vody. Výparník 1 Okruh je nyní uzavřen a začíná opět od začátku. ZDROJ TEPLA Země / voda Kompletní příslušenství od HERZ... sady plochých kolektorů potrubí zemních kolektorů rozdělovač šachta rozdělovače zásobník užitkové vody akumulační zásobník modul pro průtokový ohřev TUV přístroje pro regulaci z místnosti

6 Různé zdroje tepla... Podzemní kolektor: (země/voda) U podzemního kolektoru, nazývaného rovněž plochý kolektor, se položí trubkové hady se směsí solanka/voda těsně pod hranicí zamrznutí (v hloubce cca 1,2 m) a teplo odebrané ze země se předává tepelnému čerpadlu. Zemní sondy, hluboký vrt: (země/voda) Zde se využívá teplo země uložené v hloubkách od několika metrů až přes metrů. Do vrtů se vloží trubky se směsí solanky/vody. Teplo odebrané ze země se předává tepelnému čerpadlu. tudny čerpací a vratná: (voda/voda) Zde se jako zdroj tepla využívá spodní voda. Ze zdrojové studny se voda dopravuje do tepelného čerpadla, zde se odebere teplo a potom se voda vede zpět do vsakovací studny studny. Jako solanka je označována směs vody / prostředku proti zamrznutí, která nemrzne rovněž při teplotách pod 0 C. Regulátorem tepelného čerpadla HERZ mohou být řízeny topné okruhy, zásobníkový ohrívač, akumulační zásobník a solární okruh. Topný okruh 1 Topný okruh 2 Regulace umožňuje velké množství aplikací, v následujícím jsou zobrazeny dva nejčastější případy. ke zdroji tepla olární panel Zásobník teplé vody s aplikací solárního zařízení a akumulačním zásobníkem: U této varianty se solárním zařízením ohřívá pouze teplá užitková voda. Jestliže sluneční energie není dostatečná, odebírá se teplo z akumulačního zásobníku a takto je zajištěna příprava teplé užitkové vody. Různé topné okruhy (např. podlahové vytápění a radiátory) jsou zásobovány teplem z akumulačního zásobníku. Topný okruh 1 Topný okruh 2 ke zdroji tepla olární podpora topení a hygienická příprava teplé vody: olární panel U této varianty ohřívá solární zařízení akumulační zásobník. Tímto se bezplatná sluneční energie využívá rovněž pro účely vytápění. Modul pro průtočný ohřev teplé užitkové vody s využitím energie z akumulačního zásobníku. Topné okruhy jsou napájeny teplem z akumulačního zásobníku.

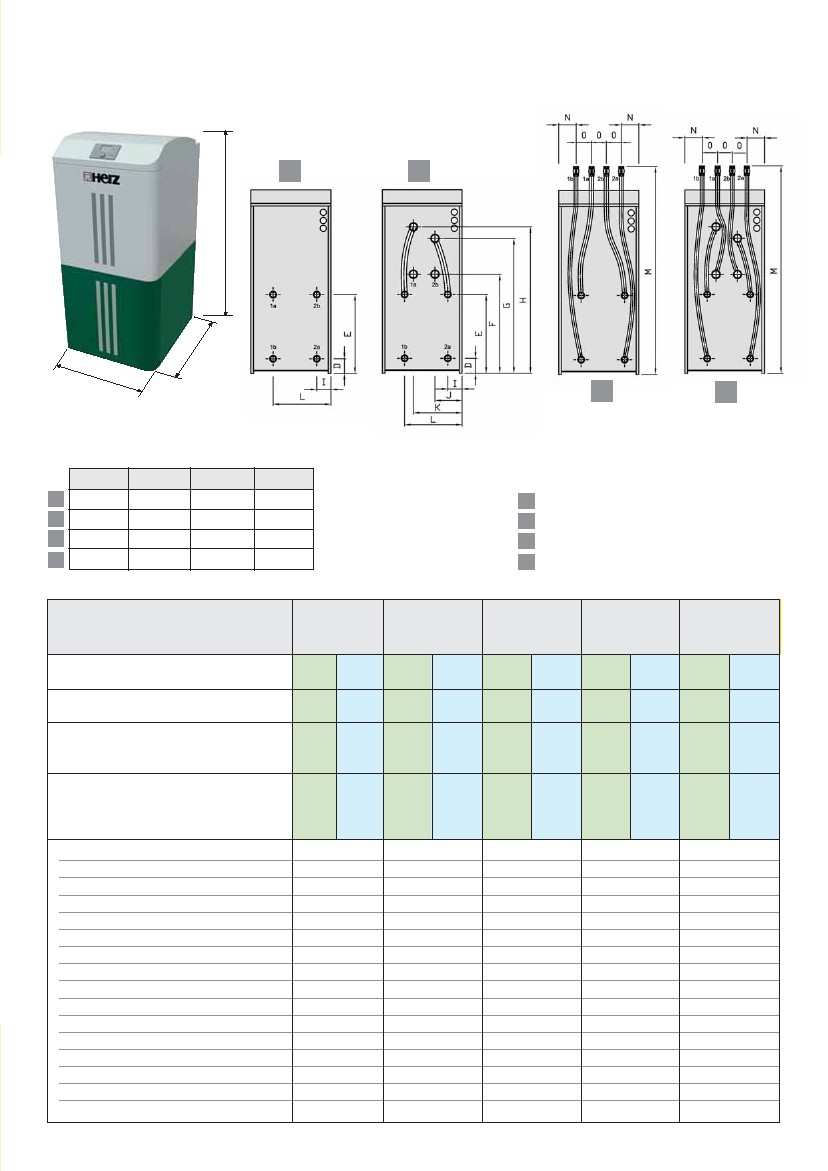

7 Detaily & technické údaje A B C a 1 M 5/4 M 1b 1 M 5/4 M 2a 1 M 5/4 M 2b 1 M 5/4 M M... Vnější závit F... Vnitřní závit 1a... Přívod topení 2a... Zdroj vstup 1 Provedení tandard 2 Provedení De Luxe 1b... Zpátečka topení 2b... Zdroj výstup 3 Provedení tandard s připojovací soupravou 4 Provedení De Luxe s připojovací soupravou commotherm Režim Topný výkon (k) 4,8 5,8 7,4 8,8 8,8 11,7 11,4 14,4 14,5 18,7 Elektrický příkon (k) 1,1 1,1 1,7 1,8 2,0 2,2 2,5 2,5 3,3 3,4 Topný faktor (COP) podle EN (-) B0/35-25 u typu země/voda případně 10/35-25 u typu voda/voda 4,4 5,2 4,4 5,1 4,4 5,3 4,5 5,7 4,4 5,5 Rozměry (mm) A výška B šířka C hloubka D E F G H I J K L M N O Legenda pro druh režimu: = režim země/voda, = režim voda /voda

8 Váš spolehlivý partner pro systémy obnovitelné energie! Zastoupení ve světě: BELGIE BULHARKO ČEKÁ REPUBLIKA DÁNKO NĚMECKO FINKO FRANCIE ŘECKO VELKÁ BRITÁNIE IRKO ITÁLIE CHORVATKO LITVA LUCEMBURKO HOLANDKO RAKOUKO POLKO RUMUNKO ŠVÝCARKO LOVENKO LOVINKO ŠPANĚLKO JIŽNÍ TYROLKO UKRAJINA MAĎARKO Technické změny vyhrazeny! CZ-1108 Váš partner: HERZ, s.r.o. Vídeňská 264/b Brno Tel.: Fax:
