TABLET TAB M713G Návod na obsluhu

Transkript

1 TABLET TAB M713G Návod na obsluhu Navštívte našu stránku na pre oboznámenie sa s ďalšími zariadeniami TAB, NAVIO, DVR, DVB-T Pred použitím zariadenia si prečítajte návod na obsluhu a odložte si ho pre prípadné použitie v budúcnosti

2 Obsah ÚVOD 4 UPOZORNENIE 4 ZARIADENIE 5 Obsah balenia 5 Tlačidlá 5 Technické údaje 6 PRÍRUČKA RÝCHLEHO ŠTARTU 7 Zapnutie/vypnutie 7 Batéria a nabíjanie 7 G-senzor otáčanie displeja 7 Ikony 8 PRÁCA SO ZARIADENÍM 9 Audio prehrávač 9 Foto a video prehrávač 10 Rekordér 11 FM rádio 11 Správa súboru 12 Internetový prehliadač 12 Volanie 13 Kontakty 13 Správy 13 Pamäťové karty 14 Kamera 14 SYSTÉMOVÉ NASTAVENIA 15 Wi-Fi nastavenia 15 Ostatné nastavenia 15 NASTAVENIA PRACOVNEJ PLOCHY 17 Pridanie a zmazanie ikon 17 Nastavenie tapety 17 Malé ikony 18 ĎALŠIE FUNKCIE MODULY 3G, BLUETOOTH, GPS 18 MODUL BLUETOOTH, PRIPOJENIE BEZDRÔTOVEJ KLÁVESNICE 18 MODUL GPS 18 SERVIS A HOTLINE PRE ČR A SR 20 ZÁRUČNÝ LIST 21 2

3 Úvod Vážený zákazník, ďakujeme za zakúpenie nášho výrobku. Pre vašu bezpečnosť si prečítajte návod na obsluhu a všetky príslušné údaje pred jeho použitím. Ak nebudete zariadenie používať v súlade s pokynmi, môže to spôsobiť zranenie, stratu práva na obsluhu, spoločnosť nezodpovedá za takého škody. Autorské práva patria našej spoločnosti; spomínané ochranné známky, veľkosť písma v pokynoch patrí konkrétnym vlastníkom; Ak je obsah pokynov v nesúlade s aktuálnym výrobkom, platí aktuálny produkt. Ak vám nie sú známe alebo jasné klauzuly pokynov, poskytnite písomnú pripomienku našej spoločnosti do 7 dní po zakúpení. V opačnom prípade ste akceptovali a porozumeli celému obsahu návodu. Upozornenie 1. LCD údržba: Nedávajte žiadne ťažké predmety na zariadenie. Nedávajte mnoho vecí do tašky alebo vedľa zariadenia, keď používate kufrík alebo batoh. Neohýbajte, neprelamujte ani neudierajte na povrch LCD. Nenechávajte LCD v prostredí s teplotou pod 40 stupňov a vlhkosťou nad 90%. Nevystavujte LCD priamemu slnečnému žiareniu alebo silnému blikajúcemu svetlu. Nepoužívajte korozívne čistiace prostriedky na čistenie LCD, aby ste zabránili poškodeniu. 2. Neblokujte vetracie otvory, aby ste zabránili prehriatiu zariadenia. 3. Nevyberajte pamäťovú kartu, keď systém z nej číta dáta. 4. Neskladajte zo zariadenia kryt, keď systém pracuje, pretože sa môžu poškodiť dáta, prípadne stratiť. Skopírujte si dôležité súbory z času na čas, hlavne predtým, ak plánujete formátovať disk. 5. Používajte napájací adaptér podľa bezpečnostných predpisov 6. Používajte len originálny adaptér dodávaný výrobcom. 7. Uistite sa, že zariadenie nie je v nepriaznivom prostredí (vysoké teploty, nízke teploty, vysoká vlhkosť). 10. Len oprávnené osoby našou spoločnosťou môžu demontovať a opravovať zariadenie, zabráňte poškodeniu ochrannej plomby pre záručný servis. 11. Zapíšte si všetky heslá používané pre zabezpečenie vášho zariadenia. Ak zabudnete heslo, všetky dáta budú stratené. 3

4 Zariadenie Obsah balenia Tablet Pamäťová (TF) karta (voliteľná) AC adaptér USB kábel Návod na obsluhu Záručný list 1 ks 1 ks 1 ks 1 ks 1 ks 1 ks Tlačidlá Pozícia Definícia Použitie tlačidla A Tlačidlo vypínania Stlačte na dlhšie ako 3 sekundy pre zapnutie/vypnutie napájania, stlačením na 1 sekundu prepnete do spiaceho/pohotovostného režimu. B Tlačidlo Zvýšenie/zníženie hlasitosti C Port kamery Zadná kamera/fotoaparát (2 Mpix) D Port Port pre SIM kartu E Port Port pre Micro SD kartu, Reset F Port USB Port (pre údaje a nabíjanie) G Port HDMI výstup konektor minihdmi, 1,4 FullHD H Port Port pre mikrofón I Kamera Predná kamera (0,3Mpix) J-K Port reproduktora Dva reproduktory (1W) M Port Port pre slúchadlá 4

5 Technické údaje Rozmery Hmotnosť 192 x 121 x 8mm 346g LCD Veľkosť 7, IPS, dotykový USB port microusb 2.0 Rozlíšenie 1024 x 600 CPU Interná pamäť Flash Kapacita Flash pamäti Napájanie Hudobná funkcia Video funkcia Obraz MediaTek MT6577, 1Ghz (Dual Core Cortex A9, GPU SGX531) Flash pamäť: 4GB RAM 1G DDR3 Podporuje microsd karty až do 32 GB 3.7V/4500mAh Li-ion, DC5V adaptér Formát prehrávania MP3 Podporuje WMA, WMV Frekvencia Šum Formát MP3,WMA,WAV,OGG,AAC atď. Max. bitová rýchlosť 8 Kbps ~ 392 Kbps Max. bitová rýchlosť 5 Kbps ~ 192 Kbps 20 Hz ~ 20 KHz 90 db Max rozlíšenie 1920 x 1080 Režim zobrazenia JPG, PNG, BMP, GIF (statický) AVI,MPEG4,FlV,AVI,MKV,3GP,TS.H.264, MPEG4, H.263, DivX, Xvid,VC-1 4:3, 16:9, Full screen E-čítačka Formát TXT, LRC, PDF, RTF, FB2, PDB, EPUB Pamäť 5 MB Čipová sada MT6620-S500 Wi-Fi funkcia Rýchlosť Max. 54Mbps, b/g/n Vzdialenosť Max. 100 m Frekvencia 2.4 GHz n FM Frekvencia prijímača 76 ~ MHZ Rekordér Bluetooth Rekordér WAV formátu Bluetooth 4.0, čip Mediatek MT6620 Podpora 3G Vstavaný 3G modul MT6162 (GSM/GPRS/SMS+WCDM/HSPA) 2G:900/1800 MHz, 3G: 2100 MHz GPS Mediatek MT 6620 Pracovná teplota -10 ~ +70 C OS Android Špecifikácie môžu byť zmenené výrobcom bez predchádzajúceho upozornenia. 5

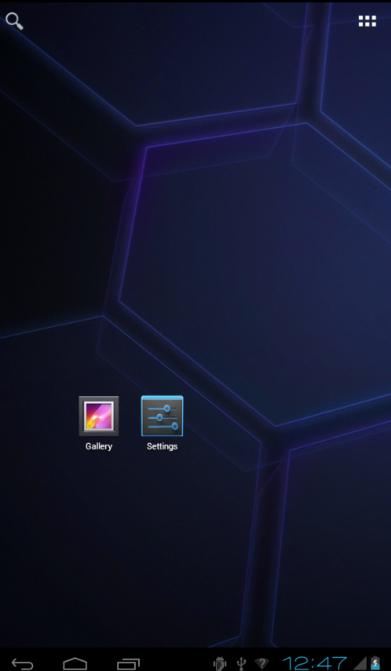

6 Príručka rýchleho štartu Zapnutie/vypnutie Zapnutie a odkmnutie: stlačte tlačidlo napájania na 3 sekundy na zapnutie, stlačte a posuňte smerom na. Zariadenie je odomknuté: Režim spánku a odomknutie: zvoľtet Display v nastaveniach, zvoľtet closed after 15sec a zariadenie sa prepne do režimu spánku 15 sekúnd po nečinnosti a bude uzamknuté. Vypnutie: stlačte tlačidlo napájanai na 3 sekundy, zvoľtet ok pre vypnutie zariadenia. Upozornenie: resetujte zariadenie alebo stlačte tlačidlo napájania na 6 sekúnd pre vypnutie zariadenia v prípade jeho zamrznutia. Batéria a nabíjanie 1. Nabíjajte zariadenie 4-8 hodínpred prvým použitím. 2. Pripojte AC adaptér k zariadeniu a zobrazí sa ikona (nabíjanie) a čo znamená (plne nabitá) 3. Nabíjajte zariadenie najmenej 1 minútu a potom ho zapnite, keď je úplne vybité. G-senzor Vstavaný G-senzor (čidlo pohybu, akcelometer) sníma polohu tabletu v 3 osiach, čo umožňuje používať tablet v zvislej aj vodorovnej polohe displej sa automaticky otočí o 90 (otáčanie displeja je možné v Nastaveniach systému vypnúť) 6

7 Ikony Ikona Funkcia Ikona Funkcia Späť do menu Rozpoznávanie USB Systémové info Späť Menu Príslušné aplikácie USB Pripojené Wi-Fi pripojené Bluetooth pripojené Batéria Čas Sila signálu 7

8 Obsluha Audio prehrávač tohto tlačidla otvoríte prehrávač hudby. otvoríte zoznam skladieb Podržaním spustíte zrýchlené prehrávanie Ikona Funkcia Ikona Funkcia Interpret Názov skladby Aktuálne prehrávané Opakovanie všetkých skladieb Predchádzajúca Osobná hudba Zoznam skladieb Náhodné prehrávanie Opakovanie jednej skladby Nasledujúca Prehrávanie Pozastavenie 8

9 Foto a video prehrávač tohto tlačidla otvoríte prehliadač snímok. sa vrátite späť na hlavné menu. Podržaním zvoľte kapitolu, stlačením zatvorte. pozastavíte prehrávanie. Podporovaný video formát: AVI, MPEG4, FlV, AVI, MKV, 3GP, TS atď. Podpora foto formátu: JPG, PNG, BMP atď. 9

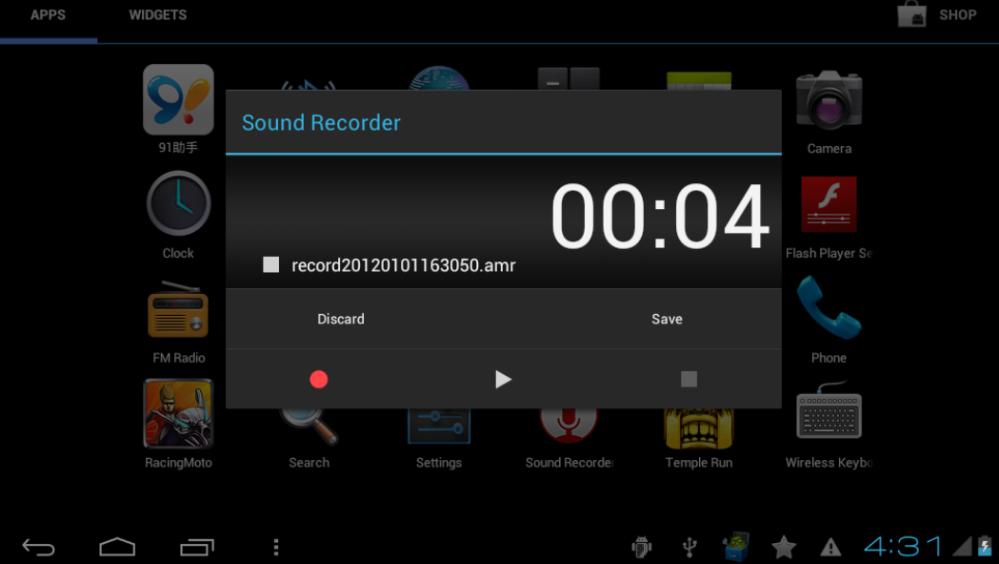

10 Rekordér tohto tlačidla otvoríte menu rekordéra. spustíte nahrávanie. pozastavíte nahrávanie. spustíte prehrávanie nahratého obsahu. Prehrávanie: stlačením otvoríte nahratý súbor. FM rádio tohto tlačidla otvoríte FM rádio. 10

11 Ikona Funkcia Ikona Funkcia Zoznam kanálov Menu nastavení Prehrávanie/pozastavenie FM Vyhľadávanie kanálu Zvýšenie/zníženie frekvencie o 0.1MHZ Prepnutie kanálu Správa súborov tohto tlačidla otvoríte správu súborov vytvoríte nový adresár roztriedite súbory editujete súbory Internetový prehliadač tohto tlačidla otvoríte internetový prehliadač. 11

12 Volanie tohto tlačidla otvoríte klávesnicu telefónu. Najskôr vložte SIM kartu pre uskutočnenie hovorov. otvoríte klávesnicu. uskutočníte hovor. otvoríte nastavenia. zobrazíte záznamy hovorov. otvoríte telefónny zoznam. Poznámka: funkcia bude dostupná len po vložení SIM. Kontakty tohto tlačidla otvoríte zoznam kontaktov. Správy tohto tlačidla otvoríte rozhranie pre správy. vytvoríte novú správu. vyhľadáte správu. otvoríte menu nastavení. 12

13 Pamäťové karty Vložte vašu pamäťovú (microsd) kartu do zariadenia a bude automaticky načítaná. Nepoužívajte pamäťové karty s kapacitou väčšou ako 32 GB. Kamera/Fotoaparát tejto ikony otvoríte rozhranie fotoaparátu prepnete fotoaparát. otvoríte nastavenia. zachytíte snímku. prepnete na foto režim. prepnete na video režim. a posunutím zmeníte zoom. USB pripojenie Prístroj je možné pripojiť k počítaču a prenášať tak údaje medzi oboma zariadeniami. Prístroj sa v počítači zobrazí ako výmenný disk a môžete následne z počítača otvárať súbory uložené v tablete. 13

14 Systémové nastavenia Wi-Fi tohto tlačidla otvoríte menu systémových nastavení. Zvoľte prvú možnosť na ľavo pre otvorenie stránky nastavení Wi-Fi. vyzvanie (viď obrázok nižšie). Vyhľadajte Wi-Fi sieť a pripojte sa k nej. Niektoré siete sú chránené heslom. Zadajte heslo, keď sa zobrazí Táto ikona bude zobrazená v hlavnom menu (v stavovom paneli) po úspešnom pripojení. Nezabudnite zatvoriť Wi-Fi pripojenie, keď ho nepoužívate, pre úsporu batérie. Ostatné nastavenia: Bluetooth: Zapnutie/Vypnutie funkcie Bluetooth Využitie dát Viď obmedzenia dát. Ďalšie Ďalšie voľby pre bezdrôtové a sieťové pripojenia: Voľby Režim lietadlo, VPN, Tethering a prenosný hotspot (konfigurácia zdieľania USB, WiFi prístupového bodu, zdieľanie Bluetooth), WiFi direct (priame pripojenie siete WiFi), Mobilné siete (ručné nastavenia 14

15 parametrov GSM/3G pripojenia). GPRS transfer prefer mode (uprednostňovaný režim GPRS prenosu prenos údajov (Data prefer)/ prenos hlasu (Call prefer) Audio profily Nastavenie hlasitostí, systémových zvukov Displej Nastavenie jasu, tapety, šetriča obrazovky atď. Pamäť Zobrazuje využitý a voľný priestor aplikácií na internej pamäti/sd karte. Batéria Zobrazuje stav batérie. Aplikácie Zobrazuje všetky nainštalované aplikácie. Účty a synchronizácia Synchronizácia vašich účtov a nastavenia. Lokalizačné služby Určite svoju polohu pomocou GPS alebo A-GPS. Bezpečnosť Okno nastavenia bezpečnosti /Kódovanie/Heslo atď. Jazyk a vstup Nastavte jazyk zariadenia a požadovaný vstupný jazyk. Záloha a reset Obnovenie výrobných dát. Dátum a čas Nastavenie dátumu a času zariadenia. Prístup Nastavenie fontu, automatického otáčania atď. Možnosti vývoja Zobrazuje pozíciu ukazovateľa, aktualizácie zobrazenia, využitie CPU atď. O tablete Zobrazuje číslo modelu, verziu atď. 15

16 USB pripojenia Môžete pripojiť zariadenie k PC, použiť ho ako vymeniteľný disk a otvoriť súbory uložené vo vašom zariadení. Nastavenia pracovnej plochy Pridanie a vymazanie ikon V hlavnom okne stlačením tohto tlačidla otvoríte menu aplikácií. Ak chcete vymazať ikonu: stlačte a podržte ikonu, potom pretiahnite na Nastavenia tapety Stlačte a podržte voľný priestor na pracovnej ploche pre otvorenie menu tapety. Potom môžete zvoliť a nastaviť novú tapetu. zmeňte tapetu pracovnej plochy. 16

17 Menu tapety Voľba tapety Malé ikony Wi-Fi Bluetooth GPS Synchronizácia Jas Modrý podsvietený pruh pod ikonou znamená, že ikona je aktívna Ďalšie funkcie moduly 3G, Bluetooth, GPS Modul 3G Tablet obsahuje vstavaný 3G modul MT6162 (GSM/GPRS/SMS/MMS+WCDM/HSPA). Pre spustenie 3G komunikácie a posielanie správ je nutné do tabletu najprv vložiť SIM kartu. Poznámka: Ak chcete konfigurovať 3G pripojenie ručne, otvorte voľbu Nastavenia Bezdrôtové siete Ďalšie Mobilné siete Modul Bluetooth, pripojenie bezdrôtovej Bluetooth klávesnice Tablet obsahuje vstavaný modul Bluetooth (čip Mediatek MT 6620) s podporou špecifikácie Bluetooth 4.0. Ak chcete pripojiť k tabletu bezdrôtovú Bluetooth klávesnicu, ťuknite v aplikáciách na ikonu Bezdrôtová klávesnica. Pre spojenie Bluetootj musí byť funkcia zapnutá (Nastavenia Bezdrôtové a siete Bluetooth Zapnuté). Pokiaľ funkciu Bluetooth nepoužívate, vypnete ju. Modul GPS Tablet obsahuje vstavaný modul GPS (čip Mediatek MT 6620). Pre možnosť navigovania je nutná inštalácia vhodnej navigačnej aplikácie do tabletu. 17

18 Servisné strediská: Česko BOUNCER S.R.O. SLAVONICKA Jemnice, Czech Republic Srbsko ET Servis d.o.o. Beograd Member of Logo d.o.o. Group Bulevar kralja Aleksandra Beograd. Srbija , Ukrajina Service Center "KROK-TTC" ul. Geroev Dnepra 2A 04212, Kiev, Ukraine Rumunsko S.C. Cordon Electronics S.R.L. Str. Spataru Preda nr. 12, sector 5 Bucuresti, Romania , , , office@cordongroup.ro Chorvátsko PlayCom Ulica grada Vukovara 249,10000 Zagreb , , Skype : PlayCom - HR info@play.com.hr Slovinsko TopTime d.o.o., Litostrojska cesta 44f, Ljubljana servis@toptime.s i tel:
