1 Technický katalog Ovládací skříňky pro stolní TFT monitor

2 TFT monitor do 24 Ovládací skříňky pro stolní TFT monitory zaručují dlouhodobě bezporuchový provoz běžných kancelářských TFT monitorů i v náročném průmyslovém prostředí. Profesionální kompletní ochranu proti stříkající vodě a zatížení prachem doplňuje vzhledově příjemný design skříňky, které jsou optimalizované pro napojení na systém nosných ramen Rittal CP 60/120/180. Skříňka z ocelového plechu je opatřena základní barvou nanášenou elektroforézním máčením a strukturovanou práškovou barvou pro vysokou ochranu proti korozi Vícekrát ohraněný ochranný lem skříně zamezuje při otevření dveří vniknutí nečistot a vody. Prosklená plocha z jednovrstvého bezpečnostního skla Přístup pro servisní účely zezadu Integrovaný adaptér VESA 75/100 Připojení nosných ramen pro montáž prováděnou jednou osobou Pro připevnění TFT monitorů do 24 Efektivní a příjemná ochrana pro běžné stolní TFT monitory do 24 ve formátech 16:9/16:10 Připojení nosných ramen o Ø 130 mm, předvyražené jako šablona pro instalaci ve výztužné desce mimo střed Vysoký stupeň krytí IP 65 Boční designová lišta včetně funkce držadla 2

3 Mezinárodně uznávané certifikáty a atesty Výrobky Rittal mají řadu mezinárodně uznávaných certifikátů a atestů a splňují nejnáročnější globálně uznané požadavky na kvalitu. Všechny komponenty procházejí přísnými zkouškami podle mezinárodních předpisů a norem. Neměnná vysoká kvalita výrobků je zajištěna komplexním systémem řízení jakosti. Pravidelné kontroly výroby realizované externími zkušebními ústavy navíc zaručují dodržování celosvětově platných norem a standardů. Všechny aktuální certifikace a atesty najdete na webových stránkách společnosti Rittal. CAD data Díky online dostupné CAD knihovně, která je součástí RiCAD-3D, nabízí Rittal řešení pro mechanické systémy, klimatizace, IT a napájecí systémy pro nejrůznější rozváděčové skříně a aplikace. Využití profesionálních dat pro jakýkoli CAD systém zvyšuje efektivitu při konstrukci zařízení a zkracuje dobu montáže. CAD data jsou k dispozici jako aplikace pro mobilní použití nebo na webových stránkách společnosti Rittal. Možnost zaslání dat na ovou adresu Výběr z více než 70 CAD formátů Přímé propojení s aktuálními stránkami katalogu Rittal vše v jednom Optimální spolehlivost plánování na základě detailních validovaných výkresů Úspora času díky konstrukci bez nákladného následného modelování 3

4 1 Optimální povrchová ochrana Trojnásobná povrchová úprava slouží k optimální ochraně proti korozi. Ve třech fázích pro maximální kvalitu: 1. fáze: Nanokeramická předběžná úprava 2. fáze: Základní barva nanášená elektroforézním máčením 3. fáze: Strukturovaná prášková barva Plech s trojnásobnou povrchovou úpravou (standard Rittal) po 180 hodinové zkoušce v solné komoře Plech jen s práškovým nástřikem po 180hodinové zkoušce v solné komoře 2 Těsnění z PU pěny Souvisle nanesené pěnové těsnění Teplotní odolnost od -20 C do +80 C Lze přelakovat a krátce vypálit při teplotě do 180 C Vysoký stupeň krytí IP 65 4

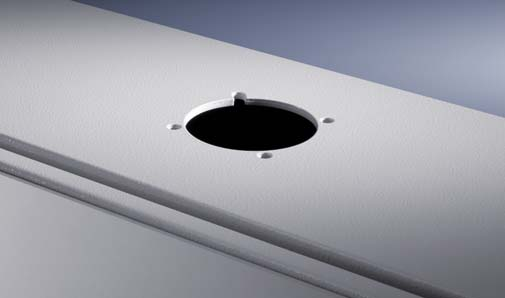

5 Ochranný lem skříňky Odvádí cíleně vodu, aby na těsnění nepůsobila trvale vlhkost Hrana skříňky s ochranným lemem po obvodu brání vniknutí prachu a nečistot do skříňky při otevření dveří Vícekrát ohraněný ochranný lem současně zajišťuje vysokou stabilitu při maximálním otevření skříňky Zvýšenou ochranu poskytuje kvalitní těsnění z PU pěny Design a funkčnost Prosklená plocha z jednovrstvého bezpečnostního skla Boční designová lišta včetně funkce držadla Zaoblené rohy chrání před zraněním Připojení k systému nosných ramen Připojení nosných ramen o Ø =130 mm, mimo střed jednoduchým vyvrtáním např. pro instalaci do niky, kompaktního stroje Připojení nosných ramen o Ø =130 mm, otočením skříně nahoře nebo dole Připojení nosných ramen pro montáž prováděnou jednou osobou 5

6 Snadné provádění servisu / vnitřní vybavení Přístup pro servisní účely zezadu pro připevnění TFTmonitorů do 24 Integrovaný držák se šablonou otvorů VESA 75/100 Možnost přestavení držáku VESA na hloubku pomocí systémového chassis TS namontovaného po stranách Návod pro montáž / demontáž TFT monitoru umístěný nad zadními dvířky 1. Demontáž integrovaného držáku 2. Připevnění TFT monitoru na zadní stěně 3. Montáž držáku s TFT monitorem v požadované poloze Odkládací přihrádka na klávesnici pro ovládací skříňky Pro montáž na ovládací skříňky s lištovými držadly a na ovládací skříňky pro stolní Nastavitelné na různé hloubky klávesnice jednoduchým posunutím Lze namontovat na ovládací skříňky od šířky 300 mm Připojení k ovládací skříňce s připojením nosných ramen shora nebo zdola Snadné nastavení úhlu sklonu Možnost montáže na plochy Bez usazování nečistot díky odkládací přihrádce otevřené po stranách 6

7 Rozváděče Rozvod proudu Klimatizace IT infrastruktura Software a služby Kontaktní údaje všech Rittal zastoupení na celém světě naleznete zde. XWW00003CS1503
