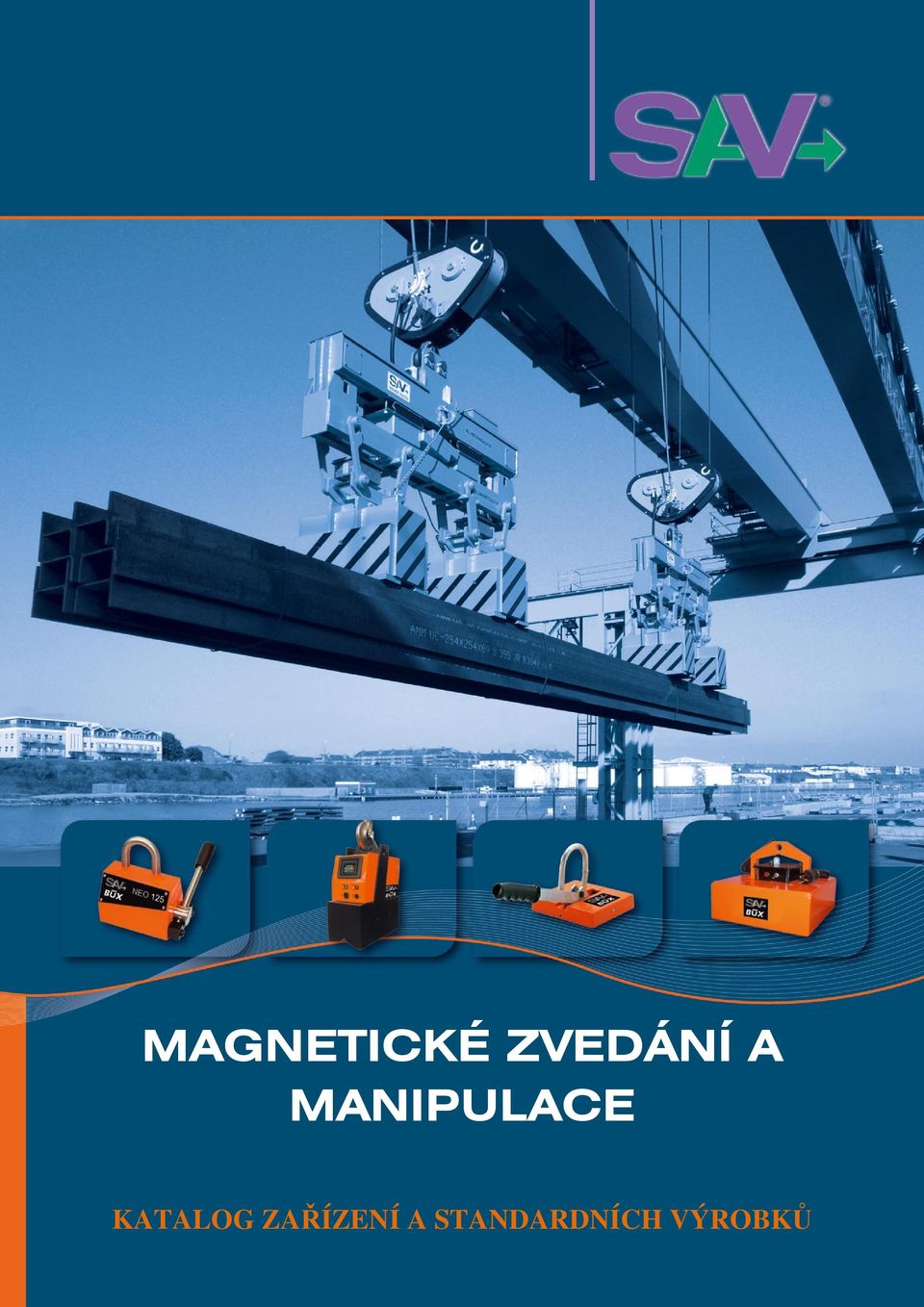

MAGNETICKÉ ZVEDÁNÍ A MANIPULACE

Transkript

1 MAGNETICKÉ ZVEDÁNÍ A MANIPULACE KATALOG ZAŘÍZENÍ A STANDARDNÍCH VÝROBKŮ

2 Obsah: strana SAV výrobce a dodavatel 04 Skupina SAV 05 SAV 25 let výroby magnetů a zvedací techniky SAV výroba 08 SAV vývoj a konstrukce 09 Těžká manipulace 10 Typorozměry magnetů pro manipulaci 11 Řídící jednotky Rozsah použití Elektropermanentní magnety pro těžkou manipulaci 16 Elektropermanentní zvedací magnety 17 Bateriové zvedací magnety 18 Manipulační systémy s bateriovými zvedacími magnety 19 Permanentní zvedací magnety Elektromagnety pro zvedání a manipulaci Speciální řešení Rodina výrobků SAV 27 Nezodpovídáme za tiskové chyby a nepřesnosti. Za případné upozornění předem děkujeme. Copyright: Dotisk, také částečný je povolen pouze s písemným souhlasem SAV GmbH, Norimberk, Německo. Všechna práva, také kopírování a uložení v elektronickém médii jsou vyhrazena. Reklamní použití textů a obrázků povoleno jen se souhlasem vydavatele, SAV Spann-Automations-Normteiletechnik GmbH, Norimberk, Německo. SAV Spann-Automations-Normteiletechnik GmbH Návrh a design: Design-Agentur-Otto

3 KATALOG VI MAGNETICKÉ ZVEDÁNÍ A MANIPULACE KATALOG ZAŘÍZENÍ A STANDARDNÍCH VÝROBKŮ

4 SAV VÝROBCE A DODAVATEL SAV Spann-Automations-Normteiletechnik GhmbH celosvětově uznávaný výrobce a dodavatel automatizovaných a manipulačních systémů vysoké kvality, přesnosti a nákladové efektivnosti. S více než 25 lety zkušeností a 250 zaměstnanci skupina SAV vytvořila jedinečný koncept upínacích a automatizačních řešení, včetně manipulace s břemeny pomocí standardních výrobků a komponentů, které mohou být nasazeny v různých aplikacích. SAV Staví na inovacích, nových technologiích a aplikacích. SAV dnes patří k vedoucím výrobcům a dodavatelům upínacích řešení z jedné ruky nejen v Evropě, ale i na celém světě. Mezi naše zákazníky patří nejen silné a známé automobilky, vedoucí výrobci obráběcích strojů a distributoři, ale taky velké množství významných konečných zákazníků. 25 LET VÝROBY SYSTÉMOVÝ PARTNER PRO - Upínání, magnetické-hydraulické-mechanické-vakuové - Stacionární a flexibilní upínací technika všech principů - Těžká manipulace s břemeny - Řešení automatizace - Normalizované dílce - Speciální řešení

5 Skupina SAV SAV - VÝROBNÍ A TECHNOLOGICKÁ CENTRA Ředitelství Německo SAV Produktions GmbH Prodej a marketing Německo, Švýcarsko, Rakousko Norimberk Eibach SAV Spann-Automations- Gundelfinger Straβe 8 Normteiletechnikg GhbH D Norimberk-Eibach Schieβplatzstraβe 36+38a Německo D Norimberk Německo Tel.: SAV Mittweida GmbH Fax: Leipziger Straβe info@sav-spanntechnik.de D-0968 Mittweida Německo SAV HSW F&K Prototypen und Werkzeuge - Spannsysteme Erodierentechnik GmbH Autenbachstraβe 12 Leipziger Straβe 31 D Göppingen D Mittweida Německo Německo Tel.: PARTEC Automatisierngstechnik und Hanlingsysteme GmbH Lepziger Straβe 31 SAV Walker Hagou D Mittweida Lasthebmagnete und systeme Německo Industrieweg 9 NL-5531 AD Bladel Nizozemí EMATECH GmbH Tel.: Elektronik und Magnettechnik Luitpoldstraβe 32 D Memmingen Německo SAV MEZINÁRODNÍ ZASOUPENÍ Česká Republika: Nizozemí Prodej a marketing: Střední a východní Evropa Prodej a marketing: Mezinárodní SAV CZECH Spol. s r.o. SAV Walker Hagou Kotojedy 56 Industrieweg 9 CZ Kroměříž NL-5531 AD Bladel Česká Republika Nizozemí Tel.: Tel.: Polsko Prodej a marketing: Polsko a pobaltí SAV POLSKA sp. z o.o. ul. Hetmańska 38 PL Bydgoszcz Polsko Tel: Prodej a marketing Severní Amerika SAV-North America Inc. 250 Nutmeg Road South STE South Windsor, CT 06074, USA Čína, prodej a marketing: Asie SAV China Hongkong / Guangzou

6 25 LET ZKUŠENOSTÍ V MAGNETICKÉM UPÍNÁNÍ A SAV Zvedání SAV, to je 25 zkušeností v magnetickém upínání a manipulační technice. Na základě akvizice společnosti Walker Hagou Magnetics B.V. (Bladel, Holandsko) počátkem roku 2011 a její integrací do skupiny SAV jako SAV Walker Hagou vznikl velký tým s enormně vysokou kompetencí a výkonností v oblasti magnetických manipulačních systémů. Tímto strategickým rozhodnutím skupina SAV začlenila do svého produktového spektra dvě historicky nejvýznamnější značky v tomto oboru SAV BUX a SAV Walker Hagou. Dlouholeté zkušenosti v magnetickém zvedání a manipulaci, počínaje vlastním vývojem, přes konstrukci a výrobu až po uvedení do provozu jsou dnes pro SAV příznačné. Tyto zkušenosti jsou zárukou inovativniích, profesionálních a na praxi orientovaných řešení.

7 MANIPULAČNÍ TECHNICE Produktové spektrum zastřešuje velký rozsah produktů pro magnetické zvedání a manipulaci. Zahrnuje standardní i specifická řešení, s hlavním důrazem na individuální požadavky zákazníka. do SAV-zvedání patří: - Systémy pro těžkou manipulaci, elektro a elektro-permanentní verze - Bateriové zvedací a manipulační systémy, elektro a elektro permanentní verze - Permanentní zvedací magnety, přepínatelné manuálně - Permanentní zvedací magnety, přepínané pneumaticky - Ruční magnetické zvedací a manipulační pomůcky Náš produktový přehled nabízí množství příkladů použití, které můžete využít. Tato specifická řešení Vám mohou pomoci najít potřebný koncept Vašeho konkrétního řešení. Rádi Vám navrhneme a vyzkoušíme výrobek dle Vašeho požadavku.

8 VÝROBA Výroba standardních a speciálních řešení Pro realizaci produktů konstruovaných na pracovištích CAD jsou na našich výrobních stanovištích v Německu k dispozici moderní, výkonné stroje. Vyrábíme v Německu v našich výrobních závodech v Norimberku, Mittweidě a v České Republice. Standardní produkty zavádíme samozřejmě ve vlastní výrobě. Toto umožňuje našemu zkušenému vývojovému týmu výrobní specifiku těchto výrobků neustále zlepšovat a prakticky k užitku našich zákazníků dále vyvíjet. Pro Vás rozhodující přesnost a jakost je přitom stále kontrolována našim odborem řízení jakosti. Firma SAV je certifikována podle ISO 9001/2010. Vlastní výroba zahrnující: 55 obráběcích center CNC s délkou obrábění až 5000 mm a šířkou až 3000 mm 2 portálové frézovací stroje o průchodu portálu 3 m, délka stolu 5 m 3 pětiosé frézovací stroje HSC 50 CNC brusek profilových, rovinných, souřadnicových, pro vnitřní i vnější broušení a broušení na kulato a to vše až do 4000 mm obráběné délky. stroj pro odtahové zkoušky magnetů až do 50 tun 12 stroji pro erozivní obrábění ( 9 drátovek, 3 hloubičky) 4 soustruhy CNC 1 lícním konvenční soustruh, točný průměr lícní desky 3000 mm 4 souřadnicovými měřicími stroji, rozsah měření: x = 600 mm, y = 1000 mm, z = 465 mm 1 vstřikovací stroj pro plasty

9 KONSTRUKCE A VÝVOJ Konstrukce standardních a speciálních řešení Na moderních pracovištích CAD konstruují naši pracovníci přesné produkty pro standardní a speciální řešení, aby Vám mohli nabídnout vyzrálé produkty s vysokým know-how. Odborné znalosti potřebné pro konstrukci magnetických systémů slouží naším zákazníkům při použití a v každodenním pracovním nasazení. Zkušenosti shromážděné za léta v oblasti řešení zvláštních, upínacích a zdvihacích systémů ovlivňují vývoj našich standardních produktů pro optimální výsledky a jak jen možno flexibilní používání našich výrobků. Technický náskok není pro SAV pouze sloganem Výzkum a vývoj je pro nás základem úspěchu. Vyvíjíme pro naše zákazníky řešení v magnetické, hydraulické, mechanické a vakuové technice jakož i nářadí a prototypy podle specifikací zákazníků. K dispozici je cca 20 pracovišť CAD na několika stanovištích propojených sítí. Všechny jsou vybaveny systémy 3D jakož i programy FEM pro magnetostatickou, tepelnou, statickou a dynamickou analýzu. Vývojové kompetence pro: - Magnetické upínání - Automatizační techniku - Hydrauliku - Mechanické upínání - Řídicí systémy - Stacionární a rotační upínání - Vakuové upínání Vývojová řešení jsou realizována do výroby pomocí aplikací CAD/CAM a PEPS CAD/CAM V4.2.7.

10 TĚŽKÁ MANIPULACE PRINCIP FUNGOVÁNÍ UPÍNAČE ZVEDACÍ ELEKTROMAGNET ELEKTRO-PERMANENTNÍ ZVEDACÍ MAGNET Těleso Proud IN těleso cívka cívka cívka cívka střídavý manget Plochy pólů jádra Plochy pólů Obrobek zvedání Obrobek zvedání těleso těleso cívka cívka cívka cívka Plochy pólů jádra Plochy pólů Obrobek Upuštění Obrobek Upuštění - Silný magnetický tok při dané vzduchové mezeře - Samozabezpečující trvalý magnet - Jednoduchá konstrukce - Není nutný nouzový zdroj energie - Široký rozsah použití - Magnetický systém závislý na aplikaci - Možno zvedat svazky a pakety - Manipulace s jednotlivými kusy - Nejvyšší výkon ve vztahu k hmotnosti - Rychlé uvolnění dílce - Bezpečností faktor více jak 2 - Bezpečností faktor více jak 3

11 TYPOROZMĚRY MAGNETŮ PRO MANIPULACI Označení Provedení Princip činnosti Zvedací Délka Šířka Oblast použití kapacita magnetu magnetu obdélníkový Desky Bloky RM Elektro až 60 tun až 2000 mm až 1000 mm Plechy jednotlivě RMEP nebo i ve svazcích Elektroperma- Aplikace při magnet nentní vysokých teplotách dvoupólový Profily Elektro nebo Nosníky TM elektroperma- až 8 tun mm mm Kruhový materiál TMEP nentní Dlouhé a štíhlé dílce magnet Magnet na TM-CH cívky Elektro nebo Cívky s horizont- TM-EP elektroperma- až 35 tun až 1600 mm až 1600 mm álním otvorem TM-CV nentní Cívky s vetrikál- TMEM-CV ním otvorem Lisované cívky Magnet na svazky Svazky TMB Elektromagnet až 10 tun až 1500 mm až 1000 mm Betonářská ocel RMB Trubky Profily Šrotový magnet WS-Ultra light WL-Light Elektromagnet až 40 tun až 2200 mm Šrot z brusiva W-Heavy Šrot z odlitků WH-Ultra heavy Litinový odpad Bezpčenostní normy: - EN Bezpečnostní norma pro jeřáby - EMV slaboproudé směrnice - Certifikace dle EN pokynů - Směrnice pro strojní zařízení 2006/42/EC Spektrum služeb: dle ISO 9001/ Konstrukce - Vývoj - Výroba - kovovýroba - - výroba magnetů - - elektrovýroba - Zajištění kvality, certifikace - Odborná možnáž - Uvedení do provozu a servis - Zaškolení

12 ŘÍDICÍ SYSTÉMY Řídicí systémy MACO B pro elektromagnety Řídící systém s nouzovým zabezpečením zabudován ve skříni. Autonomní čas 20 minut dle normy EN Siemens PLC Technik Napětí: (55 VDC) 110 VDC nebo 220 VDC Výkon: 1,5 kw do 50 kw Rozměry a údaje o řídící skříni dle níže uvedené tabulky: MACO B řídící skříňka Řídící systém MACO EP pro elektropermanentní magnetické systémy Nouzové napájení systému BBU Zapnutí a následná demagnetizace se realizována pomocí Krátkých elektrických impulsů. (1-3 sekundy) V průběhu operace je možno upínací sílu nastavit pomocí potenciometru. Magnety je rovněž možné spřáhnout do vícero skupin řízených jedním výkonným systémem. Jednotlivé upínače / skupiny upínačů jsou poté ovládány pomocí předvoleb. Napětí: 340 VDC Výkon: až 85 kw MACO EP řídící skříňka Na přání je možné řídící systém integrovat přímo na traverze s magnety

13 ŘÍDICÍ SYSTÉMY A OBSLUHA OVLÁDÁNÍ Obsluha: Obsluha je běžně integrovaná kompletně s obsluhou jeřábu a je prováděna prostřednictvím bezpotenciálových kontaktů. Na přání zákazníka je také možné propojení sběrnicí Profibus. Signály jsou - magnet zapnout - magnet vypnout plus bezpečnostní tlačítko - ťukání magnetu s bezpečnostním tlačítkem - skupinová předvolba 1,2,3... skupin Volitelně k získání - výstupní napětí podle potřeby přepínatelné v 5 nebo 10 stupních, nebo dokonce plynule regulovatelné pomocí potenciometru od nuly až do maximálního výstupního napětí - skupinová předvolba magnetů až do 30 skupin - ohřívání pro teplotní rozsah pod 0 C - chlazení nad 45 C - ovládací moduly pro pohyb traverzy integrované ve skříňovém rozvaděči (rotace, zasouvání, vysouvání) - redundance ke zdvihání obrobků v prostorech se zvláštním ohrožením pro osoby (např. v lodních prostorech) - funkce TIPP OFF (ťukáním pryč), oddělování a kontrolované shazování příliš mnoho zachycených obrobků. Ovládací systémy vykazují následující bezpečnostní charakteristické znaky: - bezpečnostní blok diod (červená/zelená) pro indikaci stavu zatížení - výstražná návěstní houkačka k akustické indikaci při výpadku proudu = trvalý výstražný tón - kontrola izolace konstrukčních dílů pod proudem - Load Test je důležitou bezpečnostní funkcí Břemeno je nadzvedáváno magnetickou silou redukovanou o cca 50 %, po cca 2-3 sekundách volného zvedání se automaticky přepne na plnou zátěž (100% magnetická síla). - Kontrola baterií Kontroluje se napětí, nabíjecí proud a symetrie baterií. Integrace s jeřábem: Tato integrace zaručuje dalekosáhlou bezpečnost zdvihání pomocí: - poskytování signálu zdvihání (zdvihací ústrojí zapnuto nebo měření hmotnosti) - blokování vypínací funkce magnetů při pohybu jeřábu. - uvolnění pohybu jeřábu při bezchybné magnetizaci Dodatečné další bezpečnostní funkce jsou volitelně k dispozici: - vrácení, plné zatížení - částečné zatížení - kontrolní systém proudu - blokování vypínání proti nechtěnému vypnutí během fáze zdvihání Na přání zákazníka jsou naše ovládací systémy dodávány kompletně s kabelovým bubnem a dálkovým ovládáním

14 OBLASTI POUŽITÍ Manipulace s plechy Samostatný plech Svazky plechů Horizontálně / Vertikální Venkovní použití Rotační a teleskopické traverzy Řezání plechů a nakládka Ocelové desky a bloky Desky Pro vysoké teploty - až 600 C Manipulace s monobloky Manipulace s kruhovým materiálem Pevný materiál Trubky jednotlivě Trubky ve svazcích Další možnosti manipulace navrhneme na základě Vaší poptávky

15 OBLASTI POUŽITÍ Manipulace se svazky Nosníky a traverzy Ocelové profily Svazky ocelových tyčí Traverzy a profily Svazky traverz Přeprava vícero profilů Jednotlivé traverzy Manipulace s cívkami a pásovinou Vertikální uchopení Horizontální uchopení Horizontální uchopení Šrotové magnety Hrubé kusy Mobilní jeřáb Recyklace

16 ELEKTRO-PERMANENTNÍ MAGNETY PRO TĚŽKÁ BŘEMENA SAV Použití: Konstrukční řadou magnetů RMEP pro těžká břemena lze zdvihat obrobky a těžké desky až do vlastní hmotnosti 20 tun a jimi manipulovat. Tato konstrukční řada magnetů je dodávána s ovládáním "on board" a včetně rádiového dálkového ovládání. Slouží to k maximální soběstačné flexibilitě. Tyto magnetické systémy mohou být zavěšeny přímo na hák jeřábu, je zapotřebí pouze napájení ze sítě integrované na háku. Aplikace: - nakládání a vykládání na obráběcích strojích - zdvihání, přeprava a překládání materiálu ve skladu - zdvihání a manipulace s obrobky a polotovary ve výrobním procesu, výrobě a montáží Typ Jmenovitá zvedací kapacita Aplikace D Š V Odtrhovací síly (T) při vzduchové mezeře podle EN Napětí Tun mm mm mm 0 B/300 B/100 VAC RMEP 3,2 3,2 lehké RMEP 5 5 lehké RMEP 6,3 6,3 střední RMEP 9 9 střední RMEP těžké RMEP těžké RMEP těžké

17 ELEKTRO-PERMANENTNÍ MAGNETY PRO ZVEDÁNÍ BŘEMEN SAV Použití: Snadné zvedání a přepravování břemen do 1000 kg. Elektricky ovládané magnety pro individuální používání. Zvláštní charakteristické znaky: - Systém s permanentním magnetem, ovládaným elektricky - Bez ztráty upínací síly při přerušení přívodu proudu. - Vysoká bezpečnost díky neodymovému magnetickému systému s 3násobnou odtrhovací silou - Vysoká únosnost pro surový materiál s velkou vzduchovou mezerou - Prizmatické pólové nástavce pro plochý a kulatý materiál - Rychlá aktivace a deaktivace břemenových magnetů - Integrované ovládání prosvětlovacími tlačítky - Podrobný návod k obsluze a individuální zkušební certifikát Aplikace: - Nakládání a vykládání na obráběcích strojích - Manipulace ve skladu s plochým a kulatým materiálem - Manipulace s díly v montáži a výrobě - Častá manipulace na robotech Volitelné: - Na přání s ruční ovládací jednotkou Typ NEO-EP 125 NEO-EP 250 NEO-EP 500 NEO-EP 1000 Zvedací kapacita* - plochý materiál kg - kulatý materiál kg délka x šířka magnetu mm 200 x x x x 125 Celk. délka x celk. šířka mm 251 x x x x 150 Výška k háku jeřábu mm Hmotnost kg Napětí VAC Odběr proudu A 2, ,7 8 * Zvedací kapacita: Maximální hmotnost pro díly z oceli S235JR s broušenou styčnou plochou, dostatečnou velikostí a tloušťkou. Zvedací kapacita se mění s materiálem, tloušťkou, velikostí a jakostí povrchu. Příklad objednávky: elektro-permanentní magnet pro zdvihání břemen SAV NEO-EP 250 Název č. SAV typ

18 BATERIOVÉ MAGNETY PRO ZVEDÁNÍ BŘEMEN SAV BM / BMP Použití: Zvedání a přeprava břemen až do 5000 kg bez napájení proudem. Elektromagnety pro individuální soběstačné používání. Zvláštní charakteristické znaky: - Elektromagnet s 12V baterií a integrovanou ovládací a nabíjecí jednotkou - Nezávislé magnety pro 8hodinový provoz při 50% době zapnutí - Výkonné magnety s 2násobnou odtrhovací silou pro břemena o velké tloušťce - Typ BM 3600 obzvlášť vhodný pro přepravu plechových tabulí - Standardní infračervené dálkové ovládání pro obsluhu do vzdálenosti až 4,5 m - 2 tlačítka pro povel "uvolnit" - Uvolnění zablokováno u vznášejícího se magnetu - Indikace stavu baterie pomocí světelných diod LED s akustickým výstražným signálem při příliš nízkém napětí baterie - Při příliš nízkém napětí baterie znemožněno zapnutí - Akustický výstražný signál při podproudu - Podrobný návod k obsluze a individuální zkušební certifikát Aplikace: - Na strojích pro řezání kyslíkem a laserem k nakládání a odklízení - Na větších obráběcích strojích k nakládání a vykládání - Na ocelových stavbách a v loděnicích k přepravě plechových tabulí a profilů - Přeprava těžkých břemen jako formy, odlitky a výkovky Typ BM 1350 BM 2500 BM 3600 BM 5000 BMP 1800 Provedení ploché ploché ploché ploché prizmatické 1 magnet 1 magnet 1 magnet 2 magnety 1 magnet Zvedací kapacita* - plochý materiál kg - kulatý materiál kg Délka x šířka mm 272 x x x x x 240 Výška k háku jeřábu mm Baterie 12 V Ah Doba používání h při 50% době zapnutí Doba nabíjení h Hmotnost kg * Zvedací kapacita: Maximální hmotnost pro díly z oceli S235JR s broušenou styčnou plochou, dostatečnou velikostí a tloušťkou. Zvedací kapacita se mění s materiálem, tloušťkou, velikostí a jakostí povrchu. Příklad objednávky: bateriový magnet pro zdvihání břemen SAV BM 1350 Název č. SAV typ

19 ZVEDACÍ SYSTÉMY S BATERIOVÝMI MAGNETY SAV SO Použití: Zvedání a přeprava delších břemen o větších rozměrech. Oblast používání je nezávislá na místě (napájení proudem ze sítě není nutné). Na přání možno magnet upravit pro flexibilní používání na vnitřní i venkovní prostory. Zvláštní charakteristické znaky: - Elektromagnety s 12 V baterií a integrovanou ovládací a nabíjecí jednotkou jako SAV a infračerveným dálkovým ovládáním podle potřeb zákazníků - Jednotlivý magnet nebo 2 magnety na traverze, případně seřiditelné nebo otočné - Samostatná jednotka bez kabelu a vidlice - Cenově výhodné a hospodárné provedení oproti pevným zařízením - Doporučeno pro břemena s rovnou styčnou plochou a malým vzduchovými mezerami Aplikace: - Přeprava dlouhého profilového materiálu - Přeprava dlouhého tyčového materiálu - Přeprava dlouhých trubek - Přeprava plechových tabulí Zdvihání zkráceného nosníku u pily s jednotlivým magnetem. Pólové nástavce jsou. přizpůsobeny různým velikostem nosníků. Pro delší nosníky existují dva magnety na traverze. Maximální flexibilita otáčením magnetů. Systém je také vhodný pro menší plechové tabule

20 PERMANENTNÍ BŘEMENOVÉ MAGNETY SAV SBUX Použití: Zvedání a přeprava břemen do 2000 kg. Ručně ovládané magnety pro individuální pracovní nasazení. Zvláštní charakteristické znaky: - výkonné neodymové magnety zaručují maximální nosnost i na nerovných a hrubých styčných plochách - magnety pro zdvihání břemen SAV-BUX jsou individuálně testovány a dodávány se zkušebním certifikátem - Odtrhová síla činí minimálně trojnásobek zvedací kapacity magnetu - Nosnost pro kulatý materiál je minimálně 50% zvedací kapacity pro plochý materiál - páka s lehkým chodem a bezpečnostním blokováním - kompaktní, robustní a spolehlivý nástroj Aplikace: - na obráběcích strojích k nakládání a vykládání - manipulace s tyčemi a profilovým materiálem ve skladu - manipulace s tabulemi, trubkami, tyčemi a profily na ocelových stavbách Typ NEO 125 NEO 250 NEO 500 NEO 1000 Zvedací kapacita* - plochý materiál kg kulatý materiál kg NEO NEO Minimální tloušťka mm Průměr min./max. mm 50/100 60/200 65/ / / /350 Délka x šířka mm 95 x x x x x x 165 Výška k háku jeřábu mm Hmotnost kg * Zvedací kapacita: Maximální hmotnost pro díly z oceli S235JR s broušenou styčnou plochou, dostatečnou velikostí a tloušťkou. Zvedací kapacita se mění s materiálem, tloušťkou, velikostí a jakostí povrchu. NEO 125: Nakládání a vykládání na frézce NEO 250: Odlitek v obráběcím centru NEO 1000: Masivní kulatý materiál Příklad objednávky: permanentní magnet břemenový magnet SAV SBUX Název č. SAV typ NEO 2000: Těžký stavební dílec

21 PERMANENTNÍ BŘEMENOVÉ MAGNETY SAV Použití: Zvedání a otáčení břemen do 1000 kg z vodorovné do vertikální polohy a obráceně. Zvláštní charakteristické znaky: - magnet SAV-BUX opatřen zdvihacím ramenem ke zdvihání a otáčení ocelových dílů o 90 stupňů - umožňuje plné využití únosnosti ve vertikální poloze - břemenový magnet je nastavitelný podle šířky a průměru obrobku (těžiště) - zdvihací rameno je k dostání samostatně jako dodatečná výbava - pouze pro plochý materiál jako desky, bloky a kotouče (disky) - zvláštní provedení pro kulatý materiál na poptávku Aplikace: - nakládání a vykládání na obráběcích strojích - otáčení plechů ve skladu ocelového materiálu - otáčení desek a bloků v dílně Provedení: S 2bodovým dorazem a seřiditelnou polohou magnetu. Při vertikální přepravě je důležitý bezpečný doraz obrobku. Proměnné dorazové oko k nastavení těžiště u vertikální přepravy v závislosti na těžišti obrobku. Magnety pro zdvihání břemen lze při uzavřeném magnetickém obvodu, tj. při přiloženém obrobku snadno spínat ručně. Typ ** Zvedací kapacita kg Min./max. šířka obrobku nebo průměr mm 250/ / /1000 Max. délka obrobku mm Minimální síla mm Celková délka x celk. šířka A x B mm 960 x x x 350 Celková výška C mm Hmotnost kg * Zvedací kapacita: Maximální hmotnost pro díly z oceli S235JR s broušenou styčnou plochou, dostatečnou velikostí a tloušťkou. Zvedací kapacita se mění s materiálem, tloušťkou, velikostí a jakostí povrchu. ** Bezpečnostní aspekty aplikace nutno ujasnit před zadáním zakázky. Příklad objednávky: Permanentní břemenový magnet SAV Název č. SAV typ

22 PERMANENTNÍ BŘEMENOVÝ MAGNET SAV S pneumatickým ovládáním Použití: Zvedání a přeprava břemen do 500 kg. Pneumaticky spínané magnety pro individuální používání. Zvláštní charakteristické znaky: - Výkonný permanentní magnet pro zdvihání břemen s pneumatickým válcem - Tlak vzduchu pro zapínání a vypínání je zapotřebí pouze krátkodobě. - Prizmatické pólové nástavce pro plochý a kulatý materiál - S odšroubovatelným závěsným okem - Dodávka bez hadic a pneumatického ovládání - Detekční spínač na přání pro dotazování polohy spínání Aplikace: - Manipulace plochým a kulatým materiálem ve skladu - Nakládání a vykládání na obráběcích strojích - Použití na manipulačních zařízeních a robotech Typ Zvedací kapacita* - plochý materiál kg - kulatý materiál kg Testovaná nosnostg kg Průměr min./max. mm Délka x šířka mm Výška magnetu mm Výška včetně válce mm Výška k háku jeřábu mm Tlak vzduchu min. bar Připojovací závit G Hmotnost kg NEO-AIR / x /8 25 NEO-AIR / x /8 47 * Zvedací kapacita: Maximální hmotnost pro díly z oceli S235JR s broušenou styčnou plochou, dostatečnou velikostí a tloušťkou. Zvedací kapacita se mění s materiálem, tloušťkou, velikostí a jakostí povrchu. Příklad objednávky: permanentní magnet pro zdvihání břemen SAV NEO-AIR250 Název č. SAV typ PERMANENTNÍ MAGNETICKÁ CHŇAPKA SAV kompaktní, s okem pro provoz s jeřábem Použití: Pro zvedaní obrobků jeřábem, které už nelze přepravovat ručně. Provedení: Stabilní konstrukce s ruční pákou pro uvolňování obrobků (plechů, atd.) Oba typy jsou určeny pro vodorovné a svislé zdvihání. Zvlášť vhodné pro zdvihání plechů od tloušťky 4 mm. Nominální zvedací síla Nominální síla v tahu Trhací / Bezpečná síla Délka Šířka Hmotnost Příklad objednávky: permanentní magnetická čelist SAV Název č. SAV upínací síla dan dan dan mm mm kg , ,5

23 BŘEMENOVÝ ELEKTROMAGNET SAV s integrovaným usměrňovačem Charakteristické znaky: - pro přímé připojení na síťové napětí 230 V - odtrhová síla podle DIN VDE provedení zavěšení podle přání zákazníka ( přírubová deska nebo závěsné oko) Použití: Kulatý elektromagnet pro použití ve zvláštních aplikacích pro zvedání hromadných dílů, sypkého materiálu a k příležitostné separaci feromagnetických drobných dílů. Nominální upínací síla dan Průměr mm Výška mm Jmenovitý příkon W Hmotnost kg Další typorozměry na poptávku , , , ,0 Pozor: Nesmí být používán v oblastech přístupných osobám. Nutno brát zřetel na normu EN Příklad objednávky: permanentní magnet pro zdvíhání břemen SAV Název č. SAV - nominální upínací síla BŘEMENOVÝ ELEKTROMAGNET SAV s integrovaným usměrňovačem Charakteristické znaky: - pro přímé připojení na síťové napětí 230 V - odtrhová síla podle DIN VDE provedení zavěšení podle přání zákazníka ( přírubová deska nebo závěsné oko) Použití: Obdélníkový elektromagnet pro použití ve zvláštních aplikacích a zabezpečených oblastech. Zvedání, upínání a manipulace s deskami, bloky, profilovou ocelí, traverzami, konstrukčními díly atd. Nominální zvedací síla dan 330 Uvolňovací síla, otestovaná dan 1000 Délka mm 400 Šířka mm 200 Výška mm 207 Hmotnost kg 60 Jmenovitý příkon W 240 Další typorozměry a údaje na poptávku Pozor: Nesmí být používán v oblastech přístupných osobám. Nutno brát zřetel na normu EN Příklad objednávky: permanentní magnet pro zdvíhání břemen SAV Název č. SAV - nominální upínací síla

24 BŘEMENOVÝ ELEKTROMAGNET SAV Použití: Elektromagnety pro hřebíky, špony nebo ostatní sypký materiál do 100 kg. Charakteristické znaky: - dvojitý elektromagnet s obrovským magnetickým polem - výkonnost zdvihu až pro 100 kg sypkého materiálu - vestavěný usměrňovač k přímému připojení na 230 V - obsluha prostřednictvím spínače na magnetu - návěstní svítidlo - spirálový kabel s vidlicí - jiné typorozměry a zvedací kapacity na poptávku Aplikace: Tyto elektromagnety byly koncipovány ke sbírání hromady různě nahromaděného materiálu jako hřebíky, šrouby, špony, třísky atd. Obvykle jsou tyto magnety používány k nakládání/vykládání a vyprazdňování zásobníků nebo pásových dopravníků na třídicích a balicích zařízeních. Lze doporučit demagnetizační cívku před třídicím zařízením. Zvedací kapacita: Oproti běžným břemenovým magnetům nelze zvedací kapacitu přesně určit. Magnet zachytí jednoduše co nejvíc materiálu, kolik jen lze. Zachycená hmotnost závisí velmi silně na druhu a orientaci materiálu. Přesnou hmotnost neseného břemena lze určit pouze testem. Typ Přibližné max. nosné břemeno sypkého materiálu kg Délka x šířka mm Výška až k háku jeřábu mm Příkon W Síťové napětí VAC Hmotnost kg MS x MS x Příklad objednávky: Elektromagnet pro zdvihání břemen SAV MS 300 Název č. SAV - typ

25 SPECIÁLNÍ ŘEŠENÍ. Permanentní magnet pro zdvihání baterií. Tyto magnety se zapínají a vypínají pneumaticky a jsou magnetické po celé ploše pólu. Zařízení s magnety na mobilním jeřábu Zařízení s magnety a teleskopickou traverzou pro vysokozdvižné vidlicové vozíky. Napájení zařízení elektrickým proudem realizováno pomocí generátoru namontovaného na vysokozdvižném vozíku. Zvláštní aplikace elektromagnetů v prostoru přístavu. Magnety blokují nouzové uvolňovací zařízení háků

26 SPECIÁLNÍ ŘEŠENÍ. Speciální moduly s magnety k vyrovnávání plechů na válcovací trati v ocelárně. Po nastavení polohy plechů jsou plechy délkově upravovány na míru pomocí nůžek. zvýšené póly k ponoření upínače do úzkých prostor NEO-EP 250 s integrovanou obsluhou jeřábu k manipulaci s kotoučovými brzdami Závěsné oko na čelní straně pro vertikální provoz. Netradiční zařízení k manipulaci s vrtacími trubkami. prodloužené póly ke zdvihání kroužků
