1 nová řada laboratorního nábytku

2 chystáte se vybavit laboratoř? 3kroky k vaší laboratoři změřit, sestavit, objednat Potřebujete rychle a dobře vybavit laboratoř? Máte požadavky na vysokou kvalitu a nízkou cenu, ekologii a hygienu )

3 (řešení na straně

4 co je řada MERCI EKO Jednotlivé prvky v modelové řadě nábytku MERCI EKO umožňují kompletní vybavení laboratorních interiérů s garancí vysoké užitné hodnoty a estetické úrovně. Tímto katalogem uvádíme na trh laboratorní nábytek modelové řady MERCI EKO, která vychází vstříc aktuálním požadavkům uživatelů a investorů při zařizování laboratorního interiéru kvalitním a přitom cenově dostupným systémem laboratorního nábytku. Jednotlivé prvky v modelové řadě nábytku MERCI EKO jsou jasně definované bez možnosti tvarových a rozměrových atypů, což dává uživatelům a investorům relativně snadného poskládání jednotlivých laboratorních pracovišť bez složitých konzultací s projektantem. Tvoří ucelenou typovou řadu pro komplexní, moderní a vysoce funkční vybavení laboratoří, přípraven i odborných učeben. Nabídku doplňuje další sortiment pro laboratoře jako speciální pracovní stoly, bezpečnostní skříně, židle nebo regály. Nábytek je koncipován jako stavebnicový systém se základní délkou modulu 150 mm (další možnosti jsou 450, 600 a 900 mm). Výška pracovních ploch je standardně pro práci vsedě 750 mm a pro práci vestoje 900 mm (podle ergonomických doporučení). Nabídku doplňují další interiérové prvky pro laboratoře, jako jsou speciální skříně, speciální stoly, regály, židle atd. 2

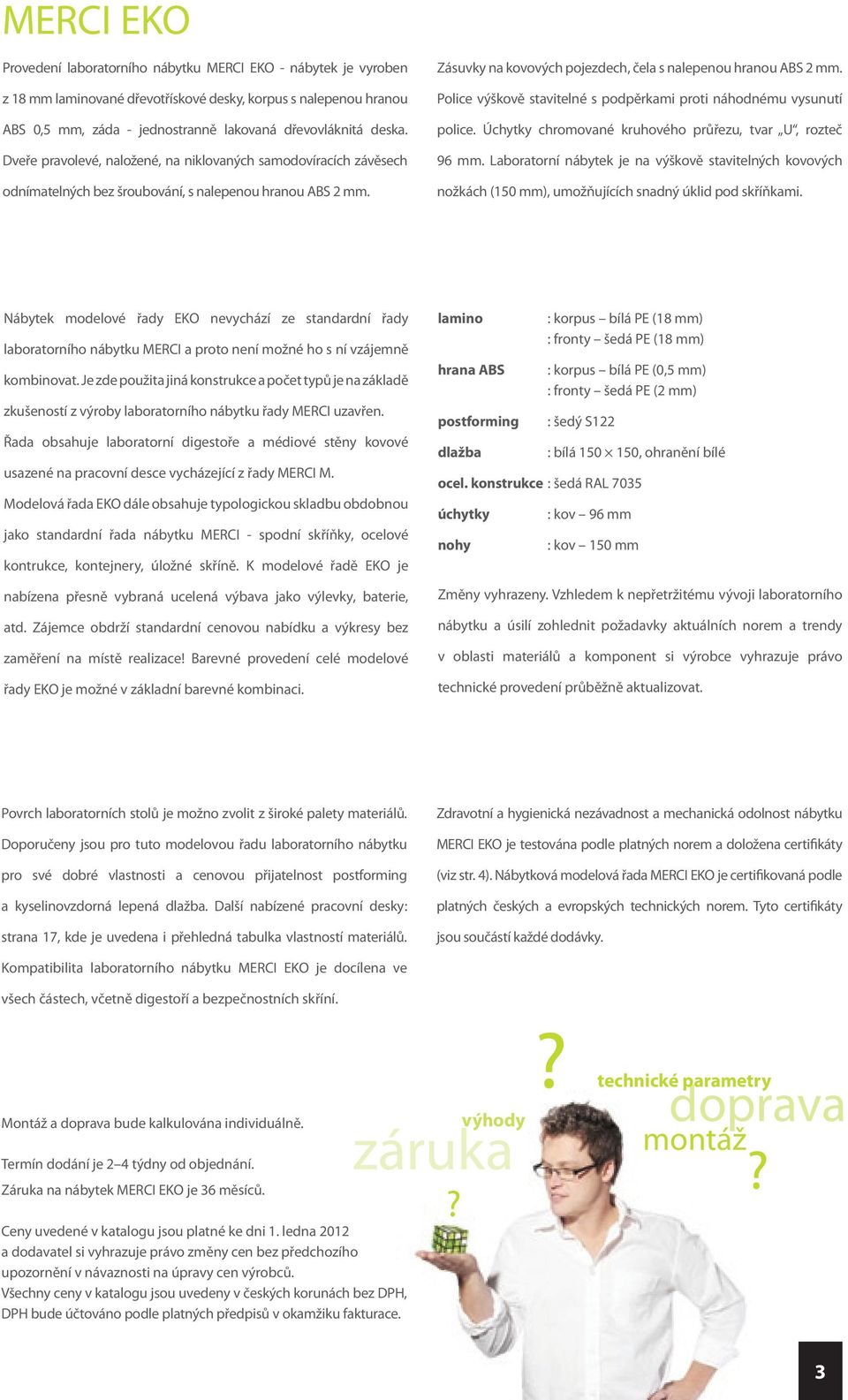

5 MERCI EKO Provedení laboratorního nábytku MERCI EKO - nábytek je vyroben z 18 mm laminované dřevotřískové desky, korpus s nalepenou hranou ABS 0,5 mm, záda - jednostranně lakovaná dřevovláknitá deska. Dveře pravolevé, naložené, na niklovaných samodovíracích závěsech odnímatelných bez šroubování, s nalepenou hranou ABS 2 mm. Zásuvky na kovových pojezdech, čela s nalepenou hranou ABS 2 mm. Police výškově stavitelné s podpěrkami proti náhodnému vysunutí police. Úchytky chromované kruhového průřezu, tvar U, rozteč 96 mm. Laboratorní nábytek je na výškově stavitelných kovových nožkách (150 mm), umožňujících snadný úklid pod skříňkami. Nábytek modelové řady EKO nevychází ze standardní řady laboratorního nábytku MERCI a proto není možné ho s ní vzájemně kombinovat. Je zde použita jiná konstrukce a počet typů je na základě zkušeností z výroby laboratorního nábytku řady MERCI uzavřen. Řada obsahuje laboratorní digestoře a médiové stěny kovové usazené na pracovní desce vycházející z řady MERCI M. Modelová řada EKO dále obsahuje typologickou skladbu obdobnou jako standardní řada nábytku MERCI - spodní skříňky, ocelové kontrukce, kontejnery, úložné skříně. K modelové řadě EKO je nabízena přesně vybraná ucelená výbava jako výlevky, baterie, atd. Zájemce obdrží standardní cenovou nabídku a výkresy bez zaměření na místě realizace! Barevné provedení celé modelové řady EKO je možné v základní barevné kombinaci. lamino hrana ABS postforming dlažba : korpus bílá PE (18 mm) : fronty šedá PE (18 mm) : korpus bílá PE (0,5 mm) : fronty šedá PE (2 mm) : šedý S122 : bílá , ohranění bílé ocel. konstrukce : šedá RAL 7035 úchytky nohy : kov 96 mm : kov 150 mm Změny vyhrazeny. Vzhledem k nepřetržitému vývoji laboratorního nábytku a úsilí zohlednit požadavky aktuálních norem a trendy v oblasti materiálů a komponent si výrobce vyhrazuje právo technické provedení průběžně aktualizovat. Povrch laboratorních stolů je možno zvolit z široké palety materiálů. Doporučeny jsou pro tuto modelovou řadu laboratorního nábytku pro své dobré vlastnosti a cenovou přijatelnost postforming a kyselinovzdorná lepená dlažba. Další nabízené pracovní desky: strana 17, kde je uvedena i přehledná tabulka vlastností materiálů. Zdravotní a hygienická nezávadnost a mechanická odolnost nábytku MERCI EKO je testována podle platných norem a doložena certifikáty (viz str. 4). Nábytková modelová řada MERCI EKO je certifikovaná podle platných českých a evropských technických norem. Tyto certifikáty jsou součástí každé dodávky. Kompatibilita laboratorního nábytku MERCI EKO je docílena ve všech částech, včetně digestoří a bezpečnostních skříní. Montáž a doprava bude kalkulována individuálně. Termín dodání je 2 4 týdny od objednání. Záruka na nábytek MERCI EKO je 36 měsíců. Ceny uvedené v katalogu jsou platné ke dni 1. ledna 2012 a dodavatel si vyhrazuje právo změny cen bez předchozího upozornění v návaznosti na úpravy cen výrobců. Všechny ceny v katalogu jsou uvedeny v českých korunách bez DPH, DPH bude účtováno podle platných předpisů v okamžiku fakturace. záruka?? výhody doprava? technické parametry montáž 3

6 ekologicky a ekonomicky kvalitní nábytek certifikace Laboratorní nábytek splňuje nejpřísnější kritéria požadavků českých a evropských technických oborových norem pro oblast digestoří, laboratorních stolů, bezpečnostních a protipožárních chemických skříní. Splnění technických požadavků evropských norem bylo ověřeno a certifikováno odbornou notifikovanou institucí. Doložení certifikátů může být požadováno při akreditaci laboratoře. Naše nabídka splňuje: užitnou hodnotu, formální i praktickou bezpečnost, estetickou úroveň. Interiérové laboratorní vybavení je konstrukčně řešeno ve shodě s doporučeními a požadavky platných norem: ČSN EN Laboratorní nábytek Konstrukční řešení a instalace ČSN EN Laboratorní nábytek Úložný nábytek pro laboratoře ČSN EN Pracovní stoly pro laboratoře ČSN EN Bezpečnostní skříně ČSN EN Laboratorní digestoře ČSN EN Mechanické vlastnosti úložného nábytku a pracovních desek ČSN EN Laboratorní kohouty a ventily směrnice 2006/95/ES (NV č.17/2003 Sb.), 20004/108/ES (NV č.616/2006 Sb.) pro laboratorní stoly a digestoře (doložení označení výrobků značkou CE pro laboratorní stoly a digestoře) vytvořte si svoji laboratoř sami estetika standardní barevné provedení řady MERCI EKO vám nabízí praktickou kombinaci bílé a šedé funkčnost větší praktičnost při úklidu, neplaťte za prázdný prostor, rozhodnete se až na místě pro pravé či levé otevírání dveří krátká doba dodání 2 4 týdny záruka 36 měsíců za ještě výhodnější ceny, efektivní sériová výroba nespokojeni? využijte možnosti volby standardní řady nábytku MERCI S! 4

7 Médiová stěna kovová usazená na pracovní desce stolu je kvalitní výrobek firmy MERCI 5

8 obsah 1 str Laboratorní digestoře jádrem laboratoře bývá digestoř s provedením a vybavením odpovídajícím konkrétním požadavkům práce v laboratoři. 2 str Pracovní stoly důležitým vybavením jsou laboratorní pracovní stoly s vhodným povrchem, výlevkami, médiovými sloupky s rozvody elektřiny, vody, plynů, odkládacími policemi nad stolem a skříňkami pod pracovní plochou. 3 str. 24 Speciální vybavení potřebným vybavením jsou i stoly pod přístroje či speciální stoly pod laboratorní váhy. 4 str Úložný nábytek při nedostatečném volném prostoru nabízíme úložný nábytek. Pro ukládání materiálu, knih a dalších předmětů nabízíme řadu laboratorních skříní. Pro laboratorní pláště a další oděvy jsou určeny skříně šatní kovové. Pokud máte v laboratoři problémy s úložným prostorem, můžete využít rozšíření ukládacího prostoru skříní vhodným nádstavcem nebo umístění závěsných skříněk nad pracovní stoly, ve kterých máte vždy vše ihned po ruce. 5 str Bezpečnostní skříně je nutné dbát na bezpečnost v laboratořích. Tomu pomůže dosáhnout ukládání nebezpečných látek do bezpečnostních skříní, atd... 6 str. 32 Židle pro pohodlí při práci jsou určeny židle vhodné pro laboratorní prostředí Toto základní schéma společně se zvážením všech požadavků na práci ve Vaší laboratoři - typ laboratoře, používané pracovní metodiky a chemikálie, počet pracovních míst, požadavky na úložné a skladovací prostory a mnoho dalších parametrů - Vám může pomoci při plánování vybavení Vašeho pracoviště. Při řešení těchto otázek jsme Vám vždy k dispozici a nabízíme Vám naše zkušenosti z projektování a realizace několika stovek laboratoří nejrůznějších typů. Zkuste to vyřešit s námi! Vaše cesta k laboratoři nemusí být tak složitá! 6

9 Jak sám naplánovat laboratoř 1) 2) 3) 4) 5) 6) 7) 8) 9) 10) zakreslím půdorys místnosti včetně dveří, oken atd do prostoru umístím objemné vybavovací předměty jako digestoře, laboratorní stoly, výlevky (str. 8-23) doplním úložný nábytek, nástěnné skříňky (str ), bezpečnostní skříně (str ) umístím předpokládané větší přístroje (rozměr, hmotnost, příkon) zakreslím umístění přívodů médií (viz str ) doplním typy spodních skříněk ve stolových sestavách dle předpokládané potřeby o označím kódem (viz str. 15) překontroluji počet očekávaných pracovních míst, doplním sedací nábytek (viz str. 32) stanovím výšku a typ pracovních ploch (viz str ) dle účelu použití (práce v sedě, ve stoje, umístění přístroje?) zkompletuji vybavení digestoře (je-li součástí) média, pracovní deska, spodní skříňka, další vybavení (viz str ) takto ztvárněnou představu odešlu na merci@merci.cz projektantům firmy MERCI a ti mi pomohou s dořešením detailů a připraví cenovou kalkulaci. více na 7

10 digestoře V nábytkové řadě EKO nabízíme digestoře: Digestoř MERCI EKO 1 Korpus digestoře vnější rozměr - šířka 1200 (1500, 1800), hloubka 900, výška 2250 mm. Vnitřní rozměry pracovního prostoru: šířka 1195 (1495, 1795), hloubka 620, výška mm. Výška pracovní plochy je 900 mm nad podlahou. Plášť digestoře z ocelových plechů o síle 1,5 mm; povrchová úprava provedena elektrostaticky naneseným epoxidovým vypalovacím lakem RAL 7035 (světle šedá). Přední bezpečnostní okno v rámu výsuvné vertikálně. 2 Pracovní deska digestoře šířka 1155 (1455, 1755), hloubka 695 mm. Volba pracovní desky závisí na potřebách uživatele. V levém předním rohu může být deska osazená 4 vaničkou s napojením na odpad Rozvod médií boční levý sloupek digestoře slouží pro rozvod médií a je osazen kazetami s ventily pro ovládání přívodu vody a plynů. Vývody těchto rozvodů jsou ve vnitřním prostoru digestoře na levé stěně. Maximální osazení 6 vývod (např. 2 voda, 4 plynné médium). Pravý sloupek digestořeje standardně osazen čtyřmi elektro zásuvkami (maximální počet osm), podsvětleným vypínačem k ovládání osvětlení a vzduchotechniky. servis Z hlediska zákona je digestoř nízkonapěťový spotřebič. Je to složitý výrobek se stávající z mnoha elektrických, elektronických a mechanických částí a jejich funkce a součinnost je nezbytná pro správnou funkci výrobku jako celku. Tento fakt vystupuje do popředí o to víc, že se v digestoři často pracuje s látkami ohrožujícími lidské zdraví. Z tohoto důvodu doporučujeme jako výrobci digestoří pravidelné servisní prohlídky. Režim servisní údržby po dobu záruční lhůty je stanoven obchodními podmínkami firmy MERCI. V pozáruční době Vám nabízíme možnost uzavření servisní smlouvy, která Vám zajistí pravidelnou odbornou údržbu a celkovou prohlídku digestoře Hlavním smyslem této smlouvy je celková prohlídka digestoře 1x za 12 měsíců, při které bude zkontrolována: těsnost a stav napojení VZT, funkce alarmu, vyčištění odtahové štěrbiny, kontrola skrytého korpusu digestoře, těsnosti olivek ventilů, výměna lankového zavěšení okna a přetěsnění pracovní desky. Tyto práce jsou zpoplatněny v závislosti na počtu konaných prohlídek v místě a vzdálenosti od servisního střediska v Brně. V případě uzavření servisní smlouvy bude na náhradní díly poskytnuta sleva 25%. Text servisní smlouvy Vám bude zaslán na vyžádání. 5 Vnitřní rozvody elektřiny jsou odděleny od rozvodů plynných a kapalných médií. Volba vnitřního vybavení ventily pro kapalná a plynná média závisí na potřebách uživatele. 4 Vnitřní vyložení je nutné pokud se v digestoři manipuluje se zvláště agresivními chemikáliemi. 5 Prostor pod pracovní deskou digestoře lze ponechat prázdný nebo ho využít pro uložení laboratorního materiálu, k tomu slouží různé typy podskříněk. 6 Odvod vzduchu digestoř je osazena horním odtahovým dílem z polypropylenu opatřeným odtokovým kanálkem pro odvod kondenzátu napojeným na odpad. Průměr pro napojení vzduchotechniky je 250 mm. Maximální výška otevřené digestoře je mm. Proudění vzduchu při odsávání (horní a spodní odtah): zadní dvojitá stěna digestoře odvádí ve spodní části veškeré plyny a výpary z prostoru digestoře a boční otvory jsou přizpůsobeny optimálnímu proudění v celém prostoru digestoře. Celkové proudění ve vnitřním prostoru digestoře zaručuje bezpečné odvedení i hořlavých, popř. výbušných plynů do horní odtahové části digestoře. Ventilátor není součástí základní dodávky digestoře. Doplňkové vybavení dle individuálního požadavku konečného uživatele. (provedení digestoře pro výbušné prostředí Ex, zabudovaná topná deska, nerezové vnitřní mříže, spodní odtah, atd...) Digestoř doporučujeme vybavit zvukovou a optickou signalizací ALARM, která upozorní obsluhu o nedostatečném průtoku vzduchu ve shodě s požadavky ČSN EN (viz. str.10 Instalace pro digestoře). Digestoře jsou certifikovány ve shodě s normou ČSN EN , certifikát CE dle směrnice 73/23/EHS a 89/336/EHS. 8

11 digestoře MERCI EKO základní provedení Základní provedení digestoře zahrnuje kovový korpus, vývod elektřiny s panelem 4 elektrických zásuvek 230 V s ochrannými krytkami zabraňujícími vniku vlhkosti a znečištění, zářivkové osvětlení 18 W s ochranným krytem z plexiskla (umístěno v horní části digestoře) a samostatný vypínač k ovládání osvětlení a vzduchotechniky umístěný na pravém panelu. Ventilátor není součástí dodávky digestoře. K digestoři je nutné zvolit vhodnou pracovní desku a je možné doplnit vnitřními instalacemi dle požadavků (voda, plyny, elektro), spodními skříňkami, vnitřním vyložením, případně dalšími úpravami, které jsou dále popsány. Obj. číslo Typ Rozměr (š hl v) [mm] Cena digestoř MERCI E univerzální plechová, výška 2 250, V / IP 44, světlo, vypínač, okno vertikálně výsuvné, bezpečnostní sklo Kč digestoř MERCI E univerzální plechová, výška 2 250, V / IP 44, světlo, vypínač, okno vertikálně výsuvné, bezpečnostní sklo Kč digestoř MERCI E univerzální plechová, výška 2 250, V / IP 44, světlo, vypínač, okno vertikálně výsuvné, bezpečnostní sklo Kč 9

12 pracovní deska digestoře MERCI EKO Varianty desek digestoře šířky 1200 mm Obj. číslo Popis Cena dlažba keramická kyselinovzdorná, tl. 30 mm Kč dlažba keramická kyselinovzdorná, tl. 30 mm + odpadní vanička Kč vysokotlaký laminát (MAX, Trespa), tl. 30 mm Kč vysokotlaký laminát (MAX, Trespa), tl. 30 mm + odpadní vanička Kč Varianty desek digestoře šířky 1500 mm Obj. číslo Popis Cena dlažba keramická kyselinovzdorná, tl. 30 mm Kč dlažba keramická kyselinovzdorná, tl. 30 mm + odpadní vanička Kč vysokotlaký laminát (MAX, Trespa), tl. 30 mm Kč vysokotlaký laminát (MAX, Trespa), tl. 30 mm + odpadní vanička Kč Varianty desek digestoře šířky 1800 mm Obj. číslo Popis Cena dlažba keramická kyselinovzdorná, tl. 30 mm Kč dlažba keramická kyselinovzdorná, tl. 30 mm + odpadní vanička Kč vysokotlaký laminát (MAX, Trespa), tl. 30 mm Kč vysokotlaký laminát (MAX, Trespa), tl. 30 mm + odpadní vanička Kč instalace pro digestoře MERCI EKO Všechny osazované armatury a ventily jsou speciálně určeny pro laboratorní prostředí (mosaz s ochrannou vrstvou epoxypolyesteru) a vyrobeny v souladu s normou DIN 12918, napojovací olivky odpovídající normě DIN 12898, závity ISO 228/1, barevné značení dle EN 13792:2000. Obj. číslo Popis Cena studená voda Kč demineralizovaná voda Kč plyn zemní Kč plyn technický (dusík, argon aj.) Kč stlačený vzduch Kč vakuum Kč panel elektro zásuvek (4 230 V) Kč elektro zásuvka (1 400 V) na poptávku řídicí jednotka typu B funkce alarmu Kč vnitřní vyložení digestoří Pokud se v digestoři manipuluje se zvláště agresivními chemikáliemi, roztoky koncentrovaných a dýmavých kyselin, provádí se zahřívání roztoků kyselin, odpařování, případně při práci vznikají rozkladné agresivní produkty, je vhodné chránit vnitřní povrch digestoře vyložením inertním materiálem. Zvláštní řešení vyžaduje práce s kyselinou fluorovodíkovou (HF), která leptá povrchy obsahující křemičitany. V tomto případě je vhodné vyložení polypropylenem, který ovšem není vhodný pro práce za zvýšených teplot. Varianty vyložení digestoře šířky 1200 mm Obj. číslo Popis Cena vysokotlaký laminát Kč nerez chemický odolný AISI Kč 10

13 systém nerezové vnitřní mříže ovládání a přívod médií voda teče vždy do odpadní vaničky zarážka posuvného okna pro vaši bezpečnost spuštění osvětlení a ventilátoru zásuvka s IP 44 pro vaši bezpečnost panel elektrozásuvek ovládání médií digestoř MERCI EKO Varianty vyložení digestoře šířky 1500 mm Obj. číslo Popis Cena vysokotlaký laminát Kč nerez chemický odolný AISI Kč Varianty vyložení digestoře šířky 1800 mm Obj. číslo Popis Cena vysokotlaký laminát Kč nerez chemický odolný AISI Kč 11

14 digestoře prostor pod pracovní deskou digestoře Pod pracovní deskou digestoře lze ponechat prázdný prostor nebo louhy a kyseliny a bezpečnostních skříněk na hořlaviny je nutné zajistit umístit skříňku pro uložení potřebného laboratorního materiálu. Prostor nepřetržitý odtah! U skříněk šířky 900 mm je odtah 14 m 3 /hod., u skříněk je vhodné využít pro uložení chemikálií do speciálních bezpečnostních šířky mm 18 m 3 /hod. Součástí skříněk je přední sokl, pro utěsnění skříněk pro uložení louhů a kyselin, případně hořlavin. U skříněk na prostoru pod digestoří. Varianty skříněk pod digestoř šířky 1200 mm Obj. číslo Popis Rozměr (š hl v) [mm] Cena skříňka z lamina bez odtahu Kč skříňka na louhy a kyseliny z lamina, s odtahem, bez ventilátoru, zámek Kč skříňka kovová Kč skříňka bezpečnostní na hořlaviny s odtahem, bez ventilátoru, zámek Kč Varianty skříněk pod digestoř šířky mm Zakrytování volného prostoru 300 mm u digestoře šířky 1800 mm je řešeno plechovým doměrem, který je součástí digestoře. Obj. číslo Popis Rozměr (š hl v) [mm] Cena skříňka z lamina bez odtahu Kč skříňka na louhy a kyseliny z lamina, s odtahem, bez ventilátoru, zámek Kč skříňka kovová Kč skříňka bezpečnostní na hořlaviny s odtahem, bez ventilátoru, zámek Kč Další typy skříněk najdete v kapitole Bezpečnost na str. 28. Skříňka bezpečnostní na hořlaviny Dvoudveřová, opatřená dvojitým ocelovým pláštěm s tepelnou izolací, která zaručuje v případě požáru po dobu 90 minut teplotu ve vnitřním prostoru nepřesahující 200 C. Skříňka je připojena na odtah, průměr připojení 75 mm. Ventilátor není součástí dodávky. Odpovídá normě EN Skříňka z lamina bez odtahu Dvoudveřová skříňka z lamina na rektifikačních nožkách 100 mm, s jednou vnitřní policí. Je osazena úchytkami a závěsy dveří se speciální povrchovou úpravou proti korozi. Skříňka kovová Dvoudveřová s jednou vnitřní policí a rektifikačními nožkami. Skříňka z ocelových plechů o síle 1,5 mm; povrchová úprava provedena elektrostaticky naneseným epoxidovým vypalovacím lakem RAL dle barvy digestoře. Skříňka na louhy a kyseliny z lamina s odtahem Speciální zásuvková skříň vyrobená z lamina se čtyřmi zásuvkami z kyselinovzdorného polypropylenu (dvě a dvě vedle sebe, max. zatížení 30 kg / 1 zásuvku). Skříňka musí být připojena na odtah s permanentním chodem, průměr odtahu je 75 mm. Ventilátor není součástí dodávky. 12

15 řešení vzduchotechniky pro digestoř Digestoř MERCI EKO splňuje požadavky ČSN EN již od objemového průtoku 280 m 3 na metr šířky digestoře. Pro optimální funkčnost digestoře je nutné stanovit konkrétní průtok dle charakteru předpokládané činnosti v digestoři. Vzduchotechnika (VZT) není standardně dodávána jako součást digestoře. Projekční řešení lze navrhnout až po posouzení stávajících podmínek a možností v laboratoři, případně v celém objektu a možnosti umístění ventilátoru. Projekt vzduchotechniky a cenovou nabídku řešení vám vypracujeme individuálně na základě vašeho požadavku. V rámci standardní dodávky nabízíme propojení digestoře se stávajícím vývodem vzduchotechniky flexibilní hadicí dle požadavku. Osazení vzduchotechnické dráhy vhodným ventilátorem není jen otázkou dostatečného výkonu, ale i typu ventilátoru. Podle charakteru práce v digestoři je nutné zvolit ventilátor s požadovanými vlastnostmi, např. chemickou odolností při práci s agresivními kyselinami nebo ventilátor vhodný do výbušného prostředí při práci s těkavými hořlavinami. Při plánování výkonu VZT potřebné pro digestoře je možné vycházet z níže uvedené tabulky požadavků digestoří na vzduchotechniku, dle požadavků norem ČSN EN Doporučené optimální hodnoty průtoku vzduchu dle požadavků ČSN EN (při otevřeném předním oknu digestoře po úroveň bezpečnostní značky) Typ digestoře objemový průtok [m 3 /hod.] pro rychlost proudu v rovině okna 0,3 m/s pro rychlost proudu v rovině okna 0,4 m/s pro rychlost proudu v rovině okna 0,5 m/s tlak. ztráta digestoře na výstupu při 0,5 m/s [Pa] Rychlost 0,3 m/s je minimální doporučená rychlost ve vertikální rovině okna nezbytně nutná pro správnou funkci digestoře. Rychlost 0,4 m/s je minimální požadovaná rychlost ve vertikální rovině okna pro shodu s požadavky normy ČSN EN a ČSN EN Rychlost 0,5 m/s je minimální požadovaná rychlost ve vertikální rovině okna pro shodu s požadavky normy ČSN EN a ČSN EN , pro práci s obzvláště nebezpečnými látkami (jedy, karcinogeny...). Minimální doporučený výkon ventilátoru je závislý nejvíce na povaze práce v prostoru digestoře a požadavcích na intenzitu odtahu par a chemických výparů. Při osazení digestoře frekvenčním měničem je možné, na základě povahy práce v digestoři, vědomě měnit tyto minimální hodnoty k vyšším požadovaným průtokům vzduchu v digestoři jen tehdy, kdy je to z hlediska práce potřeba. Je také možné vědomým zásahem obsluhy v odůvodněných případech krátkodobě snížit výkon ventilátoru pod tyto minimální doporučené hranice průtoku vzduchu. Při projektování vhodných výkonů ventilátorů vzduchotechniky je nutné vzít v úvahu veškeré reálné tlakové ztráty po celé VZT cestě - uvedené hodnoty průtoku vzduchu jsou požadovány na výstupním komínku digestoře (koncové místo připravené VZT pro digestoř). Průměr připojovacího potrubí digestoře je 250 mm. Na požadovaném výkonu ventilátoru VZT je závislé množství a způsob přiváděného vzduchu do prostoru, kde je digestoř umístěna. To znamená, že pro správnou funkci digestoře je nutné zajistit přívod stejného množství požadovaně upraveného vzduchu(teplota, vlhkost, čistota...) vzduchu do prostoru, kde je digestoř umístěna. Pokud je požadovaná digestoř vybavená spodním odtahem těžkých plynů, je potřeba hodnoty průtoku vzduchu povýšit o 30 %. Pokud je digestoř vybavena spodní skříňkou na ukládání chemikálií s přípravou na připojení na odtah bez vlastního ventilátoru, je nutné zabezpečit trvalý odtah spodní skříňky s doporučeným výkonem dle použitého typu a rozměru skříňky cca od 4 m 3 /h až do 18 m 3 /h. Průměr připojovacího potrubí odtahovaných skříněk je 75 mm. Vliv na tlakové ztráty v digestoři má samozřejmě i nadstandardní vybavení v digestoři, jako je např. vyložení vnitřního prostoru, mříže pro aparatury, atd., ale i plánované uživatelské vybavení aparaturami či přístroji. Při plánování vzduchotechniky na základě všech těchto požadavků norem ČSN EN a ČSN EN ve spojení s požadavky hygienické normy na výměnu vzduchu v laboratoři, vám rádi pomůžeme. Bližší specifikace připojení VZT a médií k digestoři je obsažena v Napojovacích místech digestoří Merci EKO. 13

16 sto laboratorní stoly jednotlivé prvky V nábytkové řadě MERCI EKO nabízíme tyto laboratorní prvky: Stoly jsou spolu s digestořemi nejdůležitějším vybavením laboratoře. Při plánování jejich sestavy je nutné pozorně vybírat jednotlivé prvky, ze kterých se stůl skládá. Pro lepší orientaci uvádíme názorný detailní rozkres a popis jednotlivých částí stolu. Prostor pod pracovní deskou lze vyplnit podle požadavků uživatele skříňkami (větší úložný prostor) nebo ocelovými konstrukcemi v kombinaci s kontejnery. 1 Skříňky jsou vyrobeny z laminovaných dřevotřískových desek tloušťky 18 mm, záda skříňky jednostranná lakovaná dřevovláknitá deska. Dveře a čela zásuvek s nalepenou hranou z materiálu ABS o síle 2 mm (hrany korpusu skříněk z materiálu ABS 0,5 mm). Skříňka je vybavena jednou stavitelnou policí. Dveře na niklovaných závěsech odnímatelných bez šroubování. Otevírání dveří je v pravolevém provedení. Pojezdy pro zásuvky - kovové samozavírací s dlouhou životností s aretací proti úplnému vysunutí. Modelová řada MERCI EKO nelze kombinovat se standardní řadou MERCI Provedení skříněk na výškově stavitelných kovových nožkách (150 mm). Úchytky chromované kruhového průřezu, rozteč 96 mm. Skříňky jsou ve standardu bez zámků. Na přání zákazníka je možnost osadit zámkem dveře nebo horní zásuvku (navýšení o 100,00 Kč bez DPH). 2 Prostor pod pracovní deskou ocelové konstrukce - typ E-SOK. 3 Prostor pod pracovní deskou kontejnery - pojízdné kontejnery slouží jako náhrada spodních skříněk pod psací stoly. Vyrobeny z laminovaných dřevotřískových desek tloušťky 18 mm. Ohranění nalepenou hranou z materiálu ABS o síle 2 mm. Pevná pohledová záda. Vyrábějí se v typové řadě: dveřové a zásuvkové. Kontejnery jsou ve standardu bez zámků. Na přání zákazníka je možnost osadit zámkem dveře nebo horní zásuvku (navýšení o 100,00 Kč bez DPH). 4 Pracovní deska nutno zvolit dle typu laboratorních prací. 5 Osazení pracovní desky výlevky, dřezy. 6 Osazení pracovní desky baterie, ventily, bezpečnostní sprchy. 7 Nadstavba pracovní desky médiové stěny kovové. 8 Osazení nadstaveb pracovních desek baterie, ventily

17 prostor pod pracovní deskou lyskřínky laboratorní MERCI EKO: Skřínky slouží jako nosný prvek pracovní desky. Obj. číslo Typ Popis Rozměr (š hl v) [mm] Cena E-LSD 1 E-LSD 1 E-LSD 1 E-LSD 1 1 dveře 1 dveře 1 dveře 1 dveře Kč Kč Kč Kč E-LSD 4 E-LSD 4 2 dveře 2 dveře Kč Kč E-LSZ 4 4 zásuvky Kč E-LSZ 5 5 zásuvek Kč E-LSI 1 E-LSV 1 instalační pro dřez instalační pro výlevku Kč Kč zámek 100 Kč E-doměr ukončovací E-doměr ukončovací pro skříňky nízké /720 pro skříňky vysoké /870 v. 570 v Kč 235 Kč E-doměr rohový E-doměr rohový pro skříňky nízké /720 pro skříňky vysoké /870 v. 570 v Kč 350 Kč 15

18 laboratorní sto prostor pod pracovní deskou - ocelové konstrukce Ocelová konstrukce typu E-SOK Ocelová konstrukce slouží jako nosný prvek pracovní desky, skládá se z různých profilů s rektifikačními nožkami, je povrchově upravena epoxidovým elektrostaticky nanášeným vypalovacím lakem - barevné provedení šedá RAL Na výběr jsou dvě výškové úrovně pracovní plochy (750 mm pro práci v sedě a 900 mm pro práci ve stoje) a dvě hloubky pracovní desky (600 a 750 mm). Boční nohy s výztuhou. Obj. číslo Typ Rozměr (š hl v) [mm] Cena E-SOK Kč E-SOK Kč E-SOK Kč E-SOK Kč E-SOK Kč E-SOK Kč E-SOK Kč E-SOK Kč E-SOK Kč E-SOK Kč E-SOK Kč E-SOK Kč prostor pod pracovní deskou kontejnery K umístění pod pracovní stůl. Mohou stát i v prostoru (pohledová záda), pojízdné vybaveny kolečky, z toho 2 s brzdou. Obj. číslo Typ Popis Rozměr (š hl v) [mm] Cena E-KD 1 1 dveře Kč E-KZ 3 3 zásuvky Kč 16

19 lypracovní desky Informace o dalších materiálech jsou uvedeny v generálním katalogu firmy MERCI nebo poskytneme na poptávku. Tabulka přináší přehled základní nabídky povrchů pracovních desek v hloubkách 600 a 750 mm. Informace o dalších materiálech nebo možných barevných provedeních uvedených povrchů poskytneme na poptávku. Uvedené ceny jsou kalkulovány za 1 běžný metr bez výřezů a vrtání otvorů. Tyto operace jsou za příplatek. Cena zvýšeného okraje je uvedena za 1 běžný metr. Obj. číslo Popis Hloubka [mm] Cena lamino (barva šedá), tl. 18 mm lamino (barva šedá), tl. 18 mm Kč 830 Kč postforming (barva šedá), tl. 28 mm postforming (barva šedá), tl. 28 mm Kč Kč dlažba keramická kyselinovzdorná (barva bílá), tl. 30 mm mm dlažba keramická kyselinovzdorná (barva bílá), tl. 30 mm mm Kč Kč zvýšený okraj (barva bílá) k dlažbě kyselinovzdorné Kč vysokotlaký laminát (barva šedá), tl. 30 mm (Max, Trespa) vysokotlaký laminát (barva šedá), tl. 30 mm (Max, Trespa) Kč Kč zvýšený okraj z epoxidové pryskyřice (barva šedá) k vysokotlakému laminátu Kč odolnost pracovních povrchů Uvedené hodnoty lze brát pouze jako orientační při výběru pracovní plochy. Při jakýchkoliv pochybnostech vám rádi poskytneme vzorky vybraného povrchu k vlastnímu individuálnímu otestování při vámi určených podmínkách Název Vzorec Lamino Postf. Dlažba / ker. slinutá Umělý kámen Nerez AISI 316 Polyprop. Vysokotl. laminát Epox. pryskyř. čpavek, konc. NH 4 (aq) dvojchroman draselný, 5 % K 2 Cr 2 O7 ethanol C 2 H 5 OH ethylacetát CH 3 COOC 2 H 5 hydroxid sodný, 20 % NaOH chloroform CHCl 3 isopropanol C 3 H 7 OH jod, 5% rozt. v chloroformu I kys. dusičná, konc. HNO 3 kys. fluorovodíková HF kys. fosforečná, konc. H 3 PO 4 kys. mravenčí konc. HCOOH kys. sírová 50 % H 2 SO 4 kys.chlorovodíková konc. HCl manganistan draselný, 5 % KMnO 4 n-hexan C 6 H 14 peroxid vodíku, 30 % H 2 O 2 petrolether toluen C 7 H 7 mechanická odolnost tepelná odolnost zabarvení dlouhodobě odolné krátkodobě odolné neodolné Keram. it. sklo 17

20 laboratorní sto osazení pracovní desky výlevky, dřezy Tabulka přináší přehled základní nabídky dřezů a výlevek pro zabudování do pracovní desky. Informace o dalších materiálech nebo možných barevných provedeních uvedených výlevek poskytneme na poptávku. Obj. číslo Popis Vnější rozměr [mm] Cena odpadní vpusť (polypropylen, barva šedá) Kč nerezový dřez AISI 304 (potravinářský) Kč nerezový dřez AISI 316 (chemický) Kč kameninová výlevka (laboratorní kamenina, barva bílá) kameninová výlevka (laboratorní kamenina, barva bílá) Kč Kč polypropylenový dřez (barva šedá) polypropylenový dřez (barva šedá) Kč Kč uvedené ceny jsou platné pouze při zabudování do nábytku MERCI EKO 18

21 ly Modelová řada MERCI EKO vychází z patnáctiletých zkušeností z výroby laboratorního nábytku 19

22 sto laboratorní stojánkové armatury Všechny osazované armatury a ventily jsou speciálně určeny pro laboratorní prostředí (mosaz s ochrannou vrstvou epoxypolyesteru) a vyrobeny v souladu s normou DIN Napojovací olivky odpovídají normě DIN 12898, závity ISO 228/1, barevné značení dle EN 13792:2000. Obj. číslo Popis Cena laboratorní stojánková baterie na studenou vodu rozměr: V = 300 mm, D = 150 mm, H = 220 mm Kč laboratorní stojánková směšovací baterie s kohouty dole rozměr: V = 270 mm, D = 250 mm Kč laboratorní stojánková směšovací baterie s kohouty nahoře rozměr: V = 300 mm, R = 160 mm, D = 200 mm, H = 100 mm Kč stojánková baterie směšovací, chromová páková rozměr: V = 150 mm, V1 = 115 mm, D = 250 mm Kč laboratorní stojánkový ventil pro zemní plyn - jednocestný, pojistný ventil, rozměry: V = 90 mm, D = 125 mm laboratorní stojánkový ventil pro stlačený vzduch - jednocestný, jehlový ventil, rozměry: V = 90 mm, D = 125 mm laboratorní stojánkový ventil pro vakuum - jednocestný, jehlový ventil, rozměry: V = 90 mm, D = 125 mm laboratorní stojánkový ventil pro kyslík - jednocestný, jehlový ventil, rozměry: V = 90 mm, D = 125 mm laboratorní stojánkový ventil pro technický plyn - jednocestný, jehlový ventil, rozměry: V = 90 mm, D = 125 mm Kč Kč Kč Kč Kč stojánková armatura - 2 zásuvka, 230 V / 16 A - jednostranná rozměry: V = 130 mm, V1 = 82 mm, S = 125 mm, H = 58 mm 680 Kč Studená voda Teplá voda Demineralizovaná Stlačený Vakuum Zemní plyn Propan/butan Dusík Oxid uhličitý Argon voda vzduch 20

23 lysprchy bezpečnostní Nabízíme široký sortiment obličejových i celotělových sprch vybavených automatickým ventilem, s možností připojení na neredukovaný zdroj vody. V případě bližšího zájmu kontaktujte naše obchodní oddělení. Bezpečnostní sprcha obličejová Obj. číslo Popis Cena bezpečnostní sprcha obličejová s jednoduchou přímou oční tryskou Kč Láhve k vyplachování očí Obj. číslo Popis Cena láhev k vyplachování očí, samostatně stojící s možností zavěšení ml roztok kuchyňské soli láhev k vyplachování očí, samostatně stojící s možností zavěšení ml ph neutrální 480 Kč 810 Kč 21

24 laboratorní sto nadstavba pracovní desky médiové stěny Nadstavby pracovních desek slouží k rozvodům a vyústění technických médií, jak kapalných či plynných, tak elektrické energie, nad pracovní desku do prostoru snadné obsluhy či napojení do přístrojů. Vzhledem k rozdílným požadavkům na připojení a vývody médií nabízíme širokou řadu variant médiových stěn s různými možnostmi využití. Médiové stěny kovové modelová řada MERCI EKO médiové stěny Médiové stěny kovové typ E-MSK Jsou určeny jako příslušenství kompatibilní s digestořemi modelové řady MERCI EKO. Kovové médiové stěny jsou vyrobeny tak, aby již pokryly veškeré požadavky různých typů laboratoří jak s lehkým zatížením jako jsou např. fyzikální přes laboratoře s určitou mírou čistoty prostředí až po laboratoře analytické s těžkým chemickým zatížením prostředí a použitých materiálů. Umožňují připojení a vyústění všech běžně používaných médií, jak plynných a kapalných tak i elektrické energie. Kovové médiové stěny modelové řady MERCI EKO nabízíme pouze: usazené na pracovní desce stolu konstrukce médiové stěny spojená a zatěžující pracovní stůl Kovové médiové stěny jsou vyrobeny z ocelových plechů povrchově upravených elektrostaticky naneseným epoxidovým vypalovacím lakem. Médiové stěny typ EKO usazené na pracovní desce stolu nabízí na rozdíl od médiové stěny stojící na podlaze, souvislou pracovní desku stolu procházející pod médiovou stěnou. Možnost maximálního zatížení ve všech svých variantách ve kterých je vyráběna je dána maximální únosností pracovní desky a pracovního stolu. Instalace odpadní vaničky rozměru jak mm tak mm nelze do médiové stěny osadit, ale provádí se přímo do pracovní desky stolu, kde se nabízí možnost umístění vlevo či vpravo. Konstrukce všech kovových médiových stěn MERCI EKO je obdobná a stěny se skládají z médiových sloupů, které slouží k umístění vývodů požadovaných médií jako je např. voda, zemní plyn, tech. plyny, i elektro zásuvek 230V, 400V s krytím proti vlhkosti a nečistotám. Tyto sloupy jsou u tohoto typu médiové stěny spojeny výše nad pracovní deskou v různých variantách policemi různých druhů provedení: jedna police hloubky 150 mm ve výšce 720 mm nad pracovní deskou stolu dvěmi policemi hloubky 150 mm ve výšce 420 a 720 mm nad pracovní deskou stolu Médiová stěna usazená na pracovní desce stolu může být použita pro výšky pracovní desky stolu 750 i 900 mm nad podlahou, v každém případě je jiná celková výška médiové stěny od podlahy při 750 mm = 1470 mm a při 900 mm = 1620 mm. Veškerý rozvod požadovaných médií je ke stěnám veden standardně spodem v instalačním prostoru pod pracovní deskou stolu, včetně odpadu od odpadní vaničky v pracovní desce. Police mají odkládací plochu z tvrzeného skla pro snadnou údržbu a zvýšenou odolnost vůči kapalinám i chemikáliím. Maximální osazení jedné médiové stěny je: elektro zásuvky 230V 8, nebo ventily tech. plynů 8, nebo vody 2, nebo elektro zásuvka 400V 2, nebo různé kombinace menších množství jednotlivých médií dle požadavků a možností celé médiové stěny. V případě potřeby osazení elektro zásuvky 400V je nutno osadit tuto zásuvku z čela médiové stěny mimo pracovní desku. Obj. číslo Popis Rozměr (š hl v) [mm] Cena police, hloubka 150 mm Kč police, hloubka 150 mm Kč police, hloubka 150 mm Kč police, hloubka 150 mm Kč police, hloubka 150 mm Kč police, hloubka 150 mm Kč 22

25 lyosazení nadstaveb pracovních desek Laboratorní nástěnné armatury Všechny osazované armatury a ventily jsou speciálně určeny pro laboratorní prostředí (mosaz s ochrannou vrstvou epoxypolyesteru) a vyrobeny v souladu s normou DIN Napojovací olivky odpovídají normě DIN 12898, závity ISO 228/1, barevné značení dle EN 13792:2000. Níže uvedené ceny jsou platné pouze při zabudování do nábytku. Obj. číslo Popis Cena laboratorní nástěnná baterie na studenou vodu, s ramenem rozměry: H = 100 mm, D = 200 mm 970 Kč laboratorní nástěnná baterie směšovací, s ramenem rozměry: R = 160 mm, R1 = mm, H = 60 mm, D = 200 mm Kč nástěnná baterie směšovací chromová páková rozměry: V = 240 mm, D = 250 mm, rozteč = 150 mm Kč laboratorní nástěnná baterie na demivodu rozměry: D = 150 mm Kč laboratorní nástěnný ventil pro zemní plyn - jednocestný, pojistný ventil, rozměry: D = 90 mm laoratorní nástěnný ventil pro stlačený vzduch - jednocestný, jehlový ventil, rozměry: D = 90 mm laboratorní nástěnný ventil pro vakuum - jednocestný, jehlový ventil, rozměry: D = 90 mm laboratorní nástěnný ventil pro kyslík - jednocestný, jehlový ventil, rozměry: D = 90 mm laboratorní nástěnný ventil pro technický plyn - jednocestný, jehlový ventil, rozměry: D = 90 mm 810 Kč 620 Kč 620 Kč 620 Kč 620 Kč Elektro pro médiovou stěnu kovovou E-MSK Obj. číslo Popis Cena zásuvka, 230 V / 16 A (pro médiovou stěnu kovovou M horní kazeta) Kč zásuvka, 230 V / 16 A (pro médiovou stěnu kovovou M spodní kazeta) Kč funkčnost 23

26 stoly speciální pracovní stoly Stůl váhový E-STV Stůl je speciálně zkonstruován pro tlumení vibrací a zajištění stabilní polohy pro citlivé analytické a přesné váhy. Zapuštěná nezávisle uložená leštěná žulová deska na pryžových lůžkách umožňuje přesné vážení bez rušivého vlivu otřesů a chvění budovy, podlahy a podobně. Stůl v pravolevém provedení. Zadní lišta pro vedení kabeláže s možností uložení trafa. Obj. číslo Typ Popis Rozměr (š hl v) (mm) Cena E-STV 900 pro práci v sedě, 1x žulová deska ( ) Kč Stůl s ocelovou konstrukcí tvaru E-SOK Slouží jako pracovní či odkládací plocha, variantně slouží jako psací stůl. Nosnost stolu je 150 kg. Kovová konstrukce skládaná z různých profilů s rektifikačními nožkami je povrchově upravena epoxidovým elektrostaticky nanášeným vypalovacím lakem - barevné provedení RAL Horní pracovní plochu je možné vybírat ze všech typů pracovních desek - viz Pracovní desky na str. 17. V tabulce pro názornost uvedeny dvě varianty. Na výběr jsou dvě úrovně pracovní plochy (750 mm pro práci v sedě a 900 mm pro práci ve stoje) a dvě hloubky pracovní desky (600 a 750 mm). Stůl s hloubkou 750 mm tvoří řešení s maximální variabilností laboratoře dle aktuální potřeby. Boční nohy s výztuhou. Obj. číslo Pracovní deska Rozměr (š hl v) (mm) Cena postforming dlažba postforming dlažba postforming dlažba postforming dlažba ,50 Kč 4 282,00 Kč 3 657,00 Kč 4 962,00 Kč 3 227,50 Kč 4 402,00 Kč 3 777,00 Kč 5 082,00 Kč postforming dlažba postforming dlažba postforming dlažba postforming dlažba ,00 Kč 5 086,00 Kč 4 206,00 Kč 5 946,00 Kč 3 645,00 Kč 5 211,00 Kč 4 331,00 Kč 6 071,00 Kč postforming dlažba postforming dlažba postforming dlažba postforming dlažba ,50 Kč 5 895,00 Kč 4 760,00 Kč 6 935,00 Kč 4 057,50 Kč 6 015,00 Kč 4 835,00 Kč 7 010,00 Kč 24 Nevíte si rady? Poradíme Vám!

27 úložný nábytek Je dalším důležitým vybavením laboratoře. Při jeho plánování je nutné vybírat jednotlivé typy podle použití. Skříně úložné Nadstavby Skříně šatní kovové Skříňky nástěnné Skříně, nadstavby a skříňky jsou vyrobeny z laminovaných dřevotřískových desek tloušťky 18 mm, záda skříňky jednostranná lakovaná dřevovláknitá deska. Dveře s nalepenou hranou z materiálu ABS o síle 2 mm (hrany korpusu skříněk z materiálu ABS 0,5 mm). Uvnitř jsou vždy vybaveny stavitelnými policemi počet dle typu. Dveře na niklovaných závěsech odnímatelných bez šroubování. Otvírání dveří je v pravolevém provedení. Provedení skříní a skříněk na výškově stavitelných kovových nožkách (150 mm). Úchytky chromované kruhového průřezu, rozteč 96 mm. Dveře i zásuvky vybaveny tlumičem dorazu snížení hlučnosti, prodloužení životnosti. Úložný nábytek z lamina je ve standardu bez zámků. Na přání zákazníka je možnost osadit dveře zámkem (navýšení o 100,00 Kč bez DPH). Regály Vaše laboratoř na dohled... 2 týdny! 25

28 skříně laboratorní skříně Slouží jako úložný prostor. Obj. číslo Typ Popis Rozměr (š hl v) [mm] Cena E-SKL 2 2 dveře Kč E-SKL 2 4 dveře Kč využijte prostor ve svůj prospěch nadstavby Nadstavby laboratorních skříní, zvýšení úložného prostoru Obj. číslo Typ Popis Rozměr (š hl v) [mm] Cena E-SKN 1 1 dveře Kč E-SKN 1 2 dveře Kč 26

29 skříně šatní kovové Skříň šatní kovová, sokl v = 40 mm, uzamykání cylindrickými zámky (2 klíč, kombinací, úprava pro centrální klíč), dvouplášťové dveře, lakování práškovou barvou v odstínu RAL Obj. číslo Typ Popis Rozměr (š hl v) [mm] Cena TAŠ TAŠ TAŠ dveře, odkládací police, tyč na šaty + 3 plastové háčky 2 dveře, odkládací police, tyč na šaty + 3 plastové háčky 3 dveře, odkládací police, tyč na šaty + 3 plastové háčky Kč Kč Kč TAŠ TAŠ TAŠ dveře typ Z, tyč na šaty + 3 plastové háčky 4 dveře typ Z, tyč na šaty + 3 plastové háčky 6 dveří typ Z, tyč na šaty + 3 plastové háčky Kč Kč Kč TAŠ TAŠ TAŠ odkládací boxy 6 odkládacích boxů 9 odkládacích boxů Kč Kč Kč skříňky nástěnné Obj. číslo Typ Popis Rozměr (š hl v) [mm] Cena E LSN 2 1 dveře Kč E LSN 2 1 dveře Kč E-LSN 2 2 dveře Kč E-LSN 4 otevřená Kč E-LSN 4 otevřená Kč E-LSN 4 otevřená Kč 27

30 bezpečnost regály policové Regály tvořeny tuhými rámy s perforací pro zavěšení police pomocí pevných klipsů. Přestavitelnost police po 50 mm. Kvalitní povrchová úprava práškovým netoxickým nástřikem (RAL 7035). Rámy jsou opatřeny plastovými patkami. Snadná a rychlá montáž, vhodné do jakéhokoliv interiéru. Regály jsou dodávány se smontovanými rámy včetně zavětrování. Pro názornost uvádíme nejžádanější rozměry základních polí. Ostatní varianty na poptávku. Dodáváme i v plastovém a nerezovém provedení. Obj. číslo Popis Rozměr (š hl v) [mm] kg Cena polic Kč polic Kč polic Kč polic Kč polic Kč polic Kč bezpečnost Nabízíme bezpečnostní skříně, většinou s odolností 30 minut odpovídající normě N Dodávané skříně jsou certifikovány osvědčením vystaveným autorizovaným kontrolním orgánem. Skříně mají dvojité ocelové pláště vyplněné tepelnou silikátovou izolací zaručující v případě požáru teplotu nepřesahující ve vnitřním prostoru 200 C. Jejich dveře jsou vybaveny pojistkou aktivující jejich okamžité hydraulické uzavření, otvory určené pro napojení na ventilaci se rovněž automaticky uzavřou. Hrany dveří a spáry skříní jsou povrstveny teplocitlivou látkou, která při nárůstu teploty zvětší svůj objem a utěsní spáry, přívod vzduchu a odvětrání vnitřního prostoru je zajištěno hrdly o průměru 75 mm se samouzavíracími požárními ventily. Všechny typy bezpečnostních skříní je nezbytné nepřetržitě odsávat. Pokud není možné skříně napojit na systém VZT nabízíme filtrační jednotku, která je osazena přímo na skříň a plní stejnou funkci jako odsávání mimo objekt. Na vyžádání vám zašleme samostatný katalog se všemi produkty speciálních skříní. skříně bezpečnostní na hořlaviny Skříň vysoká Skříně v provedení vysokém jsou s otevíratelnými dveřmi v úhlu 90 (jedno nebo dvoudveřovými). Všechny dveře jsou opatřeny zámky s cylindrickou vložkou. Rozmístění polic i výjezdů je stavitelné a variabilní. Typ 30 - křídlové dveře Obj. číslo Popis Rozměr (š hl v) [mm] Doporučený odtah [m 3 /hod] Cena police, 1 záchytná vana / Kč police, 1 záchytná vana / Kč příslušenství skříní Odsávací nástavce slouží k permanentnímu odsávání vnitřního prostoru bezpečnostních skříní i skříní na kyseliny a louhy. Jsou osazeny ventilátorem a výstupním komínkem na nasazení hadice pro přímý odtah ven z objektu. Při větším počtu skříní stojicích vedle sebe můžeme nabídnout jeden společný odsávací modul až pro čtyři skříně. Pro skříně na kyseliny a louhy musí být zajištěna 50-ti násobná obměna vzduchu ve skříni. Obj. číslo Popis Vnější rozměry (š hl v) [mm] Cena Odsávací nástavec s ventilátorem Kč Flexibilní hadice, průměr 75 mm Kč 28

31 skříně bezpečnostní na tlakové lahve Jsou bezpečnostní skříně s odolností 30 minut v případě požáru, s nutností napojení na odtah, bez zabudovaného ventilátoru splňující požadavky normy EN Skříně mají křídlové dveře samočinně aretované v poloze 90, jsou vybaveny vysokým komfortem pro uchycení lahví i tlakových ventilů, s vnitřní výškou 1875 mm, lehkou a efektivní montáží tlakových lahví s úhlem otevírání dveří 180. Skříně Typ 30 jsou doplněny bezpečnostní deskou pro ulehčení manipulace s lahvemi a jejich dveře mohou být osazeny okénkem pro kontrolu manometrů. Pro uložení lahví o objemu 50 litrů nabízíme skříně s vnější výškou mm, dodávané šířky jsou 600, 900, a 1400 mm. Na poptání nabízíme přídavný držák pro lahev 10l. Obj. číslo Popis Rozměr (š hl v) [mm] vnější / vnitřní Doporučený odtah [m 3 /hod] Cena dveře, uložení 2 lahví / Kč dveře, uložení 3 lahví / Kč dveře, uložení 4 lahví / Kč skříně na louhy a kyseliny Skříně plechové, vyložené Skříně jsou určeny pro bezpečné a předpisové uchovávání louhů a kyselin, nikoliv pro uložení hořlavých látek. Vnější opláštění je z ocelového plechu ošetřeného epoxidovým nástřikem, vnitřní prostor je hermeticky uzavřen a vyložen speciálními vysoce odolnými tvrzenými deskami. Dveře se otevírají pod úhlem větším než 90 a jsou opatřeny cylindrickým zámkem. Uložení nádob je řešeno odolnými výjezdnými vyjí matelnými vanami s nosností 25 kg. Tyto skříně musí být permanentně napojeny na odsávání. Odsávací komínky jsou u vysokých skříní umístěny na skříni. Skříň vysoká Obj. číslo Popis Rozměr (š hl v) [mm] vnější / vnitřní Doporučený odtah [m 3 /hod] Cena dvoudveřová, 4 výsuvy / x Kč dvoudveřová, 8 výsuvů / 2x Kč 29
