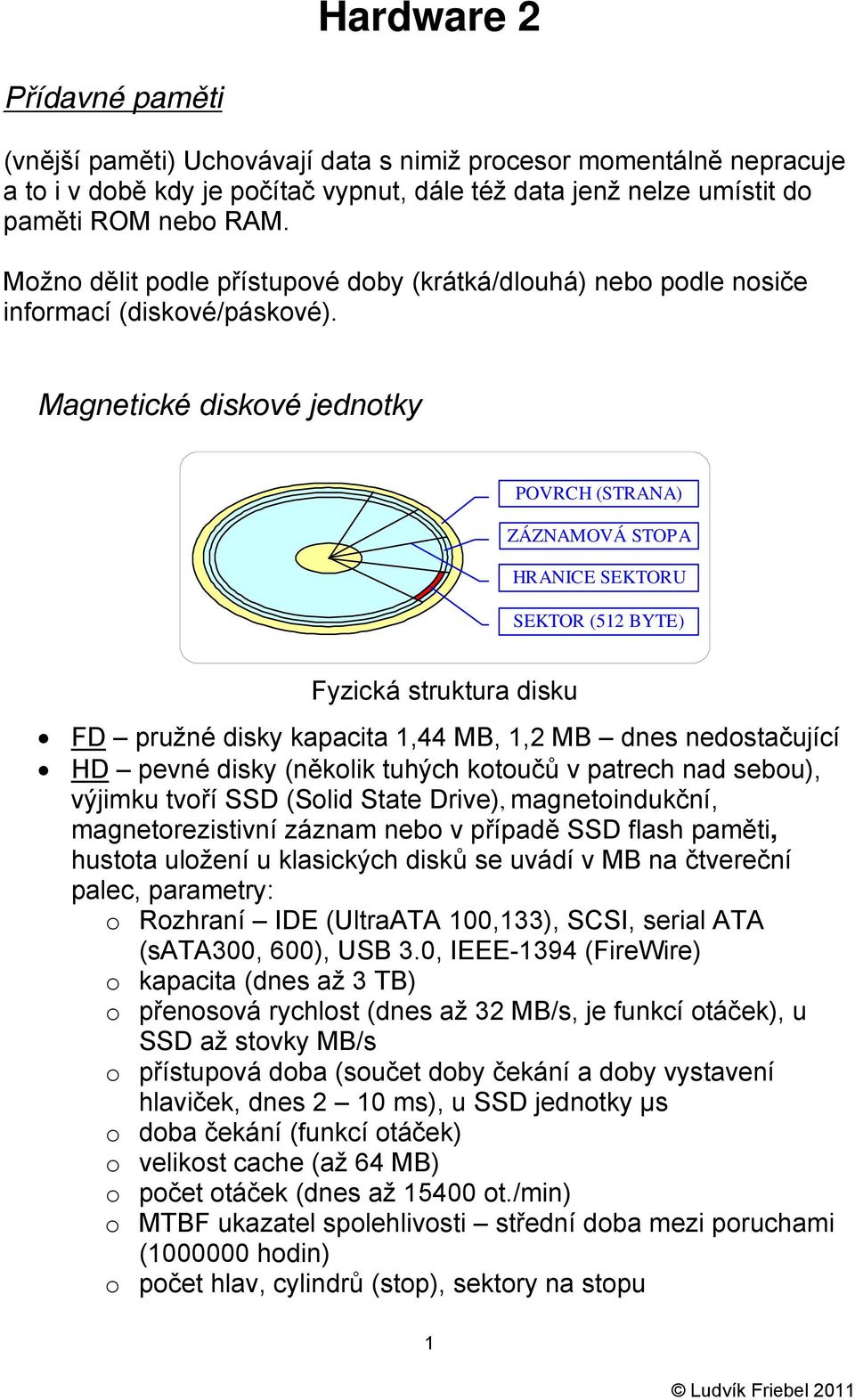

1 Hardware 2 Přídavné paměti (vnější paměti) Uchovávají data s nimiž procesor momentálně nepracuje a to i v době kdy je počítač vypnut, dále též data jenž nelze umístit do paměti ROM nebo RAM. Možno dělit podle přístupové doby (krátká/dlouhá) nebo podle nosiče informací (diskové/páskové). Magnetické diskové jednotky POVRCH (STRANA) ZÁZNAMOVÁ STOPA HRANICE SEKTORU SEKTOR (512 BYTE) Fyzická struktura disku FD pružné disky kapacita 1,44 MB, 1,2 MB dnes nedostačující HD pevné disky (několik tuhých kotoučů v patrech nad sebou), výjimku tvoří SSD (Solid State Drive), magnetoindukční, magnetorezistivní záznam nebo v případě SSD flash paměti, hustota uložení u klasických disků se uvádí v MB na čtvereční palec, parametry: o Rozhraní IDE (UltraATA 100,133), SCSI, serial ATA (sata300, 600), USB 3.0, IEEE-1394 (FireWire) o kapacita (dnes až 3 TB) o přenosová rychlost (dnes až 32 MB/s, je funkcí otáček), u SSD až stovky MB/s o přístupová doba (součet doby čekání a doby vystavení hlaviček, dnes 2 10 ms), u SSD jednotky µs o doba čekání (funkcí otáček) o velikost cache (až 64 MB) o počet otáček (dnes až ot./min) o MTBF ukazatel spolehlivosti střední doba mezi poruchami ( hodin) o počet hlav, cylindrů (stop), sektory na stopu 1

2 o rozměr v palcích (2,5 pro ntb, jinak 3,5 ) Optické diskové jednotky CD o CD-DA (audio) 74 minut o CD-ROM data 650, 700 MB o CD-R 1x - zápis o CD-RW možný opakovaný zápis o Parametry: rychlost (52 x 150 kb/s), přístupová doba (80 ms) DVD o Mechaniky čtou i CD o DVD video DVD5 (4,7 GB), DVD9 (9,4 GB) o DVD audio o DVD-R, DVD+R o DVD-RW, DVD+RW o DVD-RAM o Parametry: rychlost, přístupová doba o Možnost dvouvrstvého zápisu (DL Dual Layer) o Možnost vypálení obrázku LightScribe Blu Ray o 25 GB (jedna vrstva), 50 GB (dvě vrstvy), 100 GB (oboustranný dvě vrstvy) Zařízení určená pro přenos a zálohování Skříň počítače (case) o ZIP kapacita 100, 250 MB o LS 120 (A:drive) kapacita 120 MB o JAZ kapacita 2 GB o Páskové paměti - sekvenční zápis: Travan (10 GB), DAT (12GB), DLT (35 GB), Ecrix (33 GB), Ultrium (80 GB) o Flash USB disky (PenDrive) kapacita až 2 GB o Zařízení umožňující zápis a čtení spec. karet (SD, XD, MMC, MMC) o Další Obsahuje zdroj a pozice pro HD, CD, FD, Různá provedení: desktop, slim, minitower, miditower, bigtower, smals form factor (SFF), ultra small form factor (USFF), mini ITX, speciální skříně určené pro montáž do 19 skříní (servery, průmyslové systémy). 2

3 Podle zdroje a vnitřního uspořádání se dělí AT, ATX (příslušná zákl. deska). U zdrojů se hodnotí účinnost, dnes až 90%. Některé skříně mají i přední výstup pro audio, USB, IEEE-1394, umožňující snadnější připojení periferií. Zvuková karta Zabezpečuje zvukový výstup z PC (standardně PC speaker, pouze pípá). Součástí zvukové karty je syntezátor a A/D D/A převodník. Kvalitu určují právě tyto součástky. Některé zv. karty mají i vlastní paměť pro vzorky. Nejčastější zv. karta je Sound Blaster od firmy Creative Laboratories (SB Live kanálů) Na výstup ze zvukové karty se připojují reproduktory nebo sluchátka. U většiny základních desek bývá zvuková karta integrována. Síťová karta (NIC Network Interface Card, LAN adaptér) Zabezpečuje připojení do sítě LAN - nejčastěji Ethernet 100 Mb/s, v serverech 1 Gb/s nebo 10Gb/s Výrobci: 3Com, Intel, Realtec, D-Link Pro bezdrátový Ethernet se rozvíjí standard WiFi (Wireless Fidelity) s rychlostí až 108 Mb/s (802.11a/b/g). Dnes je toto rozhraní běžně integrováno v přenosných počítačích. Pomocí síťové karty WiFi je možné se připojit k přístupovému bodu, tzv. AP nebo vytvořit propojení mezi počítači. Modem Zabezpečuje připojení do sítí WAN i LAN přes pevnou nebo vytáčenou linku, někdy i funkce faxu. Vyrábí se interní i externí provedení (připojení přes sériový port nebo USB, resp. Ethernet u ADSL). Různé typy např. faxmodem (56 kb/s), ISDN (128 kb/s), ADSL (2048/512 kb/s). 3

4 Některé ADSL modemy umožňují připojení více počítačů na jednu ADSL linku a obsahují funkci směrovače (routeru) tj. umožňují vlastní lokální síť připojit do sítě globální. Klávesnice Rozlišujeme klávesnice snímačové a kapacitní. Dnes běžně na trhu provedení PS/2 (ATX) nebo USB, dostupné jsou i klávesnice bezdrátové. Různé národní verze klávesnic. - Části klávesnice: alfanumerická část klávesnice, funkční klíče, numerická část, editační klávesy, prefixy (Alt, Shift, Ctrl) Myš Dnes běžně na trhu provedení sériové (starší PC), PS/2 (ATX), (USB), optické, bezdrátové Parametry: rozlišení, počet tlačítek U notebooků se používá touchpoint nebo touchpad Tiskárna Jehličkové také nazývané bodové nebo maticové (9, 24, 2x9, 2x24), obraz je na papír přenášen úderem jehličky přes barvicí pásku. Inkoustové (bublinkové), obraz je na papíře vytvářen nástřikem malých kapek rychleschnoucího inkoustu, tichý provoz, kvalita závislá na typu papíru (rozpíjení). Laserové (LED) obraz se přenáší pomocí laseru (pole LED diod) na fotocitlivý válec, na osvětlená místa se nanese toner a přenese se dále na papír, fixace toneru se provádí tepelně. Tepelné tiskárny (termotiskárny) obraz se přenáší pomocí vyhřívaných jehel na speciální termocitlivý papír, který se v určeném místě zabarví. (faxy, pokladní tiskárny) Důležité parametry: hustota tisku resp. rozlišení v jednotkách dpi (600,1200 ) rychlost v str/min (zn/s u jehličkových) obvykle se liší podle rozlišení a barevnosti, až 32 str./min) možnost oboustranného tisku formát (A3, A4, ) náklady na str. rozhraní (LPT, USB, Ethernet) 4

5 Výrobci: HP, Canon, Epson, Xerox, OKI, Minolta, Tiskárny GDI nemají vlastní procesor (RIP) více zatěžují počítač Některé tiskárny používají pro tisk zvláštní jazyk např. PostScript, PCL, HP-GL (plotry) Scanner Zařízení pro digitalizaci obrazu. Světlo odražené od předlohy se přenáší na snímací čidlo, obvykle světlocitlivé polovodičové CCD (Charge Coupled Device). Ruční Stolní Průchozí Důležité parametry: rozhraní (LPT, USB, IEEE-1394, SCSI), rozlišení (dpi), rychlost, formát (obvykle A4). Multifunkční zařízení Obsahují v sobě, scanner, tiskárnu, faxmodemovou kartu, je možné je využít i pro kopírování, např. HP LJ CRT Monitor (Catode Ray Tube) Připojuje se na videokartu a zobrazuje informace z ní informace uživateli. Nejdůležitější parametry jsou: úhlopříčka (17, 19, 21, 22 ) rozlišení (800x600, 1024x768, 1280x1024, 1600x1200,...) stránková frekvence (100 Hz) řádková frekvence (85 khz) šířka pásma (200 MHz) velikost bodu (0.25 mm, 0.23 mm) norma vyzařování (MPR2, TCO99, TCO 03) LCD monitory Funkce stejná jako monitor Dělíme podle: rozlišení 1280x1024, 1600x1200, 1280x800, 1440x900, 1920x1080 (širokoúhlé) velikosti 15, 17, 19, 20, 23 5

6 doby odezvy 16, 12, 8, 4 ms kontrastu 1200:1, 2000:1 jas 250 cd/m 2 pozorovací úhel vertikální, horizontální možnost připojení analogově/digitálně (DVI) zvláštnosti: pevné rozlišení, nemají chyby monitorů, nevyzařují Plasmové monitory Podobné LCD, větší úhlopříčky 6
