1 koupelnové radiátory TECHNICKÝ KATALOG

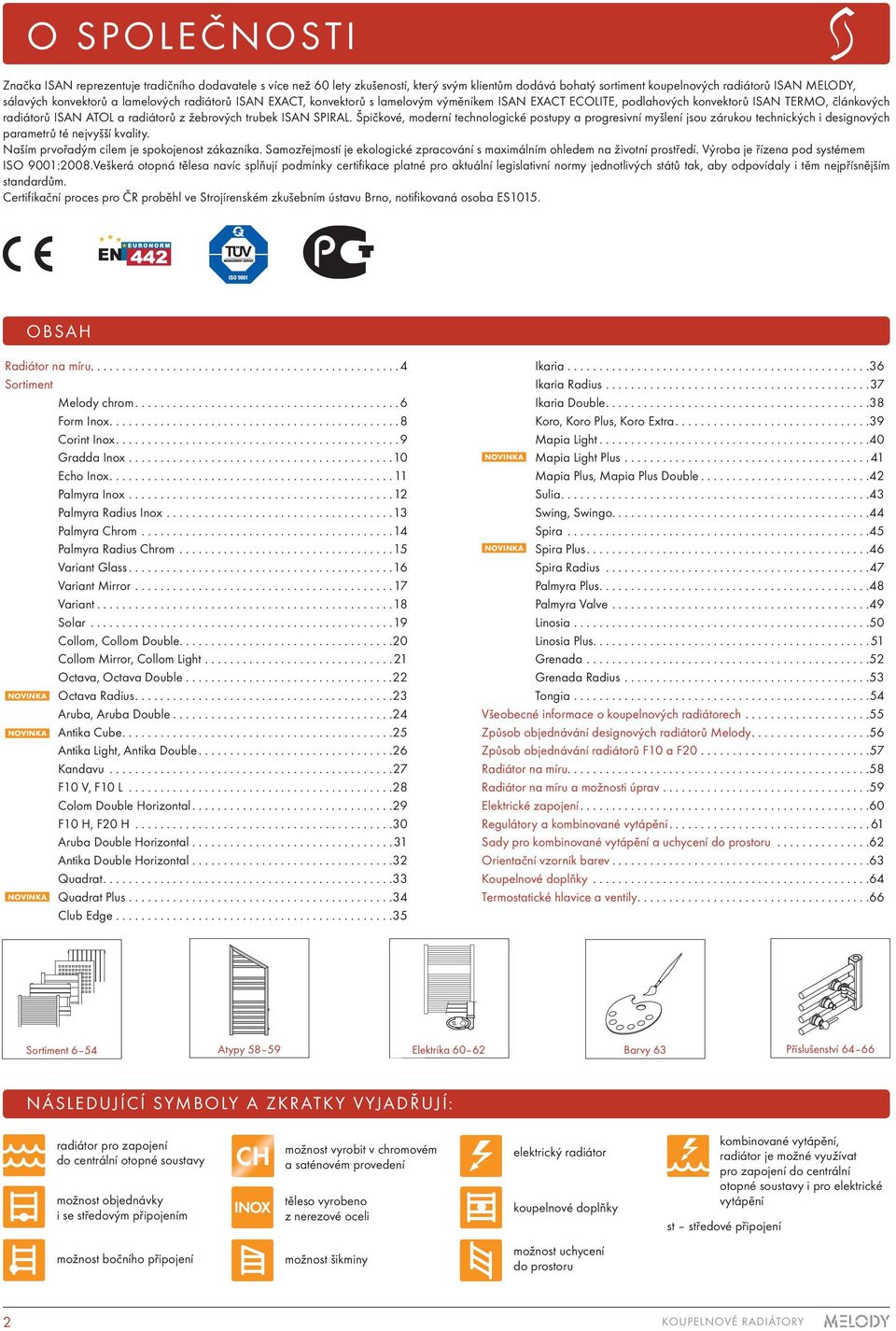

2 O SPOLEČNOSTI Značka ISAN reprezentuje tradičního dodavatele s více než 60 lety zkušeností, který svým klientům dodává bohatý sortiment koupelnových radiátorů ISAN MELODY, sálavých konvektorů a lamelových radiátorů ISAN EXACT, konvektorů s lamelovým výměníkem ISAN EXACT ECOLITE, podlahových konvektorů ISAN TERMO, článkových radiátorů ISAN ATOL a radiátorů z žebrových trubek ISAN SPIRAL. Špičkové, moderní technologické postupy a progresivní myšlení jsou zárukou technických i designových parametrů té nejvyšší kvality. Naším prvořadým cílem je spokojenost zákazníka. Samozřejmostí je ekologické zpracování s maximálním ohledem na životní prostředí. Výroba je řízena pod systémem ISO 9001:2008.Veškerá otopná tělesa navíc splňují podmínky certifikace platné pro aktuální legislativní normy jednotlivých států tak, aby odpovídaly i těm nejpřísnějším standardům. Certifikační proces pro ČR proběhl ve Strojírenském zkušebním ústavu rno, notifikovaná osoba ES1015. OSAH Radiátor na míru Sortiment Melody chrom Form Inox Corint Inox Gradda Inox Echo Inox Palmyra Inox Palmyra Radius Inox Palmyra Chrom Palmyra Radius Chrom Variant Glass Variant Mirror Variant Solar Collom, Collom Double Collom Mirror, Collom Light Octava, Octava Double NOVINKA Octava Radius Aruba, Aruba Double NOVINKA Antika Cube Antika Light, Antika Double Kandavu F10 V, F10 L Colom Double Horizontal F10 H, F20 H Aruba Double Horizontal Antika Double Horizontal Quadrat NOVINKA Quadrat Plus Club Edge Ikaria Ikaria Radius Ikaria Double Koro, Koro Plus, Koro Extra Mapia Light NOVINKA Mapia Light Plus Mapia Plus, Mapia Plus Double Sulia Swing, Swingo Spira NOVINKA Spira Plus Spira Radius Palmyra Plus Palmyra Valve Linosia Linosia Plus Grenada Grenada Radius Tongia Všeobecné informace o koupelnových radiátorech Způsob objednávání designových radiátorů Melody Způsob objednávání radiátorů F10 a F Radiátor na míru Radiátor na míru a možnosti úprav Elektrické zapojení Regulátory a kombinované vytápění Sady pro kombinované vytápění a uchycení do prostoru Orientační vzorník barev Koupelnové doplňky Termostatické hlavice a ventily Sortiment 6 54 Atypy Elektrika arvy 63 Příslušenství NÁSLEDUJÍCÍ SYMOLY A ZKRATKY VYJADŘUJÍ: radiátor pro zapojení do centrální otopné soustavy možnost objednávky i se středovým připojením možnost vyrobit v chromovém a saténovém provedení těleso vyrobeno z nerezové oceli elektrický radiátor koupelnové doplňky kombinované vytápění, radiátor je možné využívat pro zapojení do centrální otopné soustavy i pro elektrické vytápění st středové připojení možnost bočního připojení možnost šikminy možnost uchycení do prostoru 2 KOUPELNOVÉ RADIÁTORY

3 VARIANT GLASS

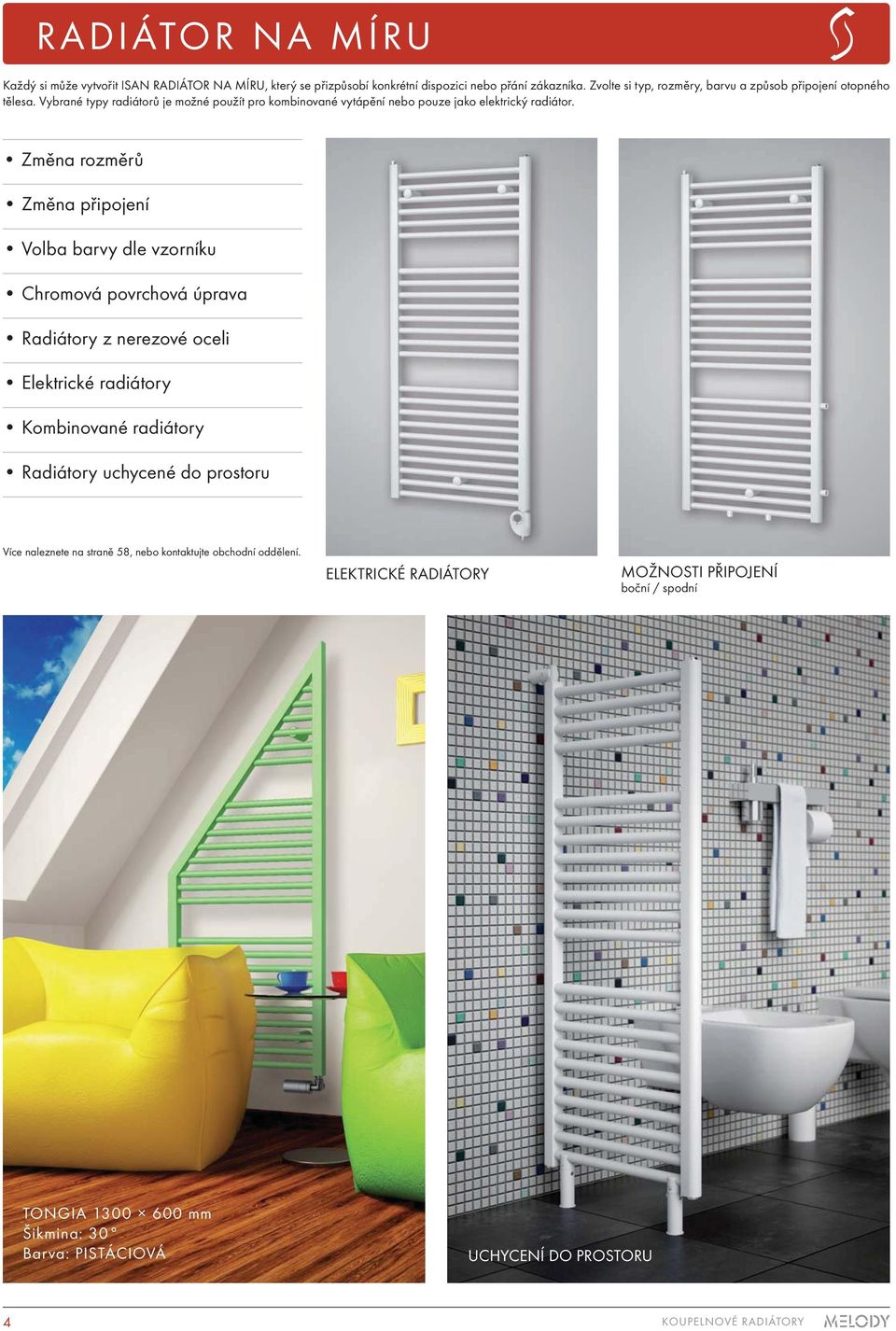

4 RADIÁTOR NA MÍRU Každý si může vytvořit ISAN RADIÁTOR NA MÍRU, který se přizpůsobí konkrétní dispozici nebo přání zákazníka. Zvolte si typ, rozměry, barvu a způsob připojení otopného tělesa. Vybrané typy radiátorů je možné použít pro kombinované vytápění nebo pouze jako elektrický radiátor. Změna rozměrů Změna připojení Volba barvy dle vzorníku Chromová povrchová úprava Radiátory z nerezové oceli Elektrické radiátory Kombinované radiátory Radiátory uchycené do prostoru Více naleznete na straně 58, nebo kontaktujte obchodní oddělení. ELEKTRICKÉ RADIÁTORY MOŽNOSTI PŘIPOJENÍ boční / spodní TONGIA mm Šikmina: 30 arva: PISTÁCIOVÁ UCHYCENÍ DO PROSTORU 4 KOUPELNOVÉ RADIÁTORY

5 RADIÁTOR S DEKORATIVNÍM KRYTEM Hledáte netradiční řešení a chcete bydlet v interiéru podle vlastních představ? S námi máte možnost mít radiátor vyrobený na míru přímo pro Vás. Stačí, když motiv (fotografii, obraz, vlastní nákres), který byste chtěli mít na svém radiátoru, zašlete v elektronické podobě na naši ovou adresu. Podmínkou je obrázek ve vysokém rozlišení, nebo vektorový obrázek. Po zaslání Vašeho návrhu budete informováni, jestli je kvalita pro požadovanou velikost radiátoru dostatečná. Kovový dekorativní kryt s motivem, po kterém toužíte, Vás bude těšit a zároveň hřát. Kryty jsou umístěny na radiátorech typu Variant (viz. strana 18). Zvolte velikost a vše ostatní vyřídíme za Vás. POSTUP ZADÁNÍ RADIÁTORU S DEKORATIVNÍM KRYTEM: KROK 1 Zašlete em Váš návrh (kresbu, fotografii, ornament apod.) na adresu obchod@isan.cz KROK 2 ude Vás kontaktovat pracovník ISANu a společně si odsouhlasíte finální vzhled, výkon, cenu, termín dodání apod. KROK 3 Proběhne výroba Vašeho radiátoru a budete včas informování o jeho odeslání. K dispozici Vám je prodejní síť našich partnerů. Její přehled naleznete na internetových stránkách POSTUP VÝROY RADIÁTORU NA MÍRU UKÁZKY POTISKŮ UKÁZKY VYPÁLENÍ VÝĚR FOTOGRAFIE TOPNÉ TĚLESO HOTOVÝ RADIÁTOR KOUPELNOVÉ RADIÁTORY 5

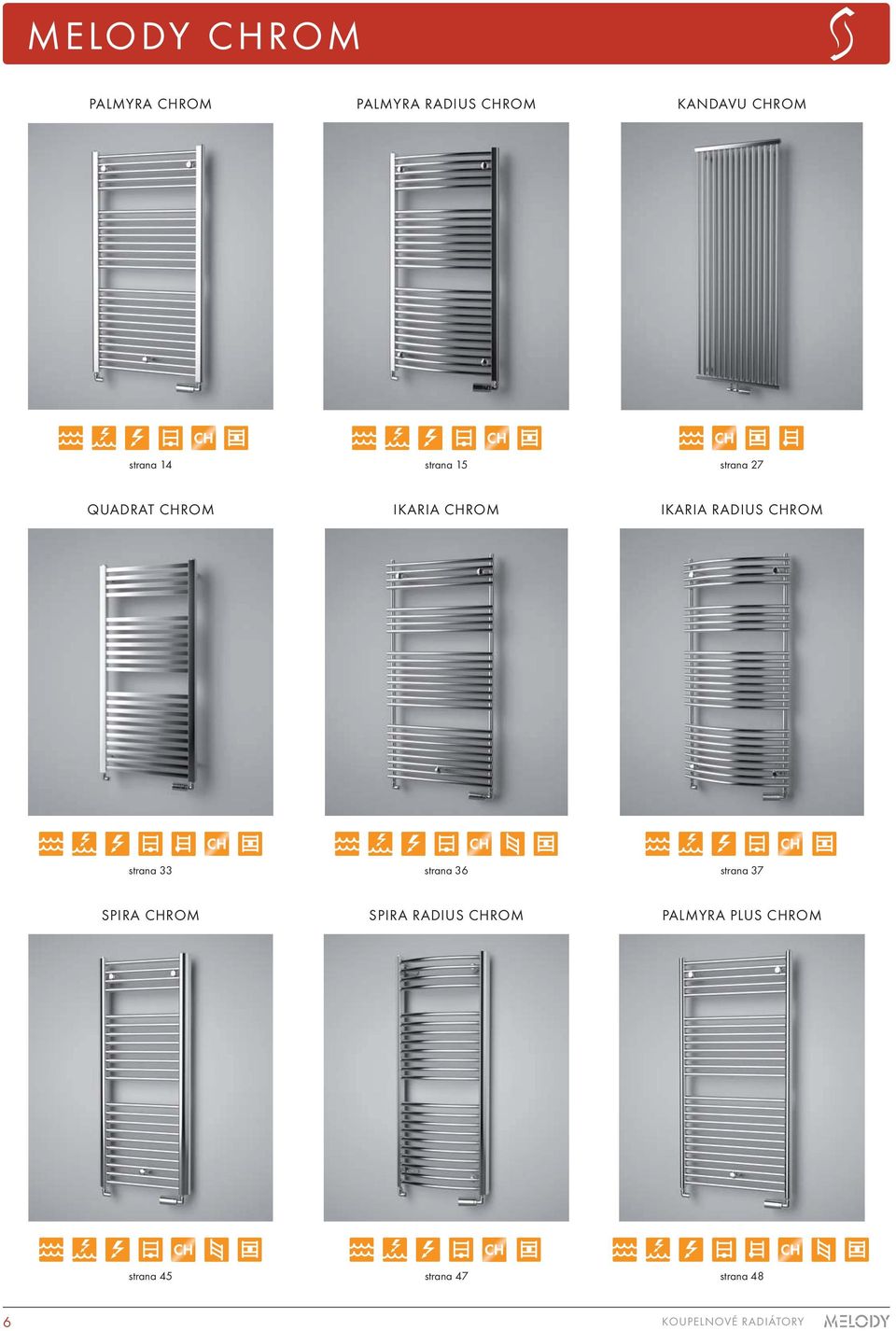

6 MELODY CHROM PALMYRA CHROM PALMYRA RADIUS CHROM KANDAVU CHROM strana 14 strana 15 strana 27 QUADRAT CHROM IKARIA CHROM IKARIA RADIUS CHROM strana 33 strana 36 strana 37 SPIRA CHROM SPIRA RADIUS CHROM PALMYRA PLUS CHROM strana 45 strana 47 strana 48 6 KOUPELNOVÉ RADIÁTORY

7 MELODY CHROM LINOSIA CHROM LINOSIA PLUS CHROM GRENADA CHROM strana 50 strana 51 strana 52 GRENADA RADIUS CHROM TONGIA CHROM NOVINKA strana 53 strana 54 STŘEDOVÉ PŘIPOJENÍ S KRYTKOU strana 14, 15, 45, 47, 52, 53, 54 QUADRAT KOUPELNOVÉ RADIÁTORY 7

8 FORM INOX FORM INOX nerezové profily mm / nerezové profily mm závity 2 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 95 C Počet profilů 8 Povrchová úprava kartáčovaná nerez FORM INOX Typ H/L [mm] Hloubka [mm] Hmotnost [kg] Objem vody Teplotní exponent [n] 75/65/20 C 70/55/20 C 55/45/20 C nerez [W] rozteč [mm] 1800/ ,0 4,9 1, st 50 DXFO KOUPELNOVÉ RADIÁTORY

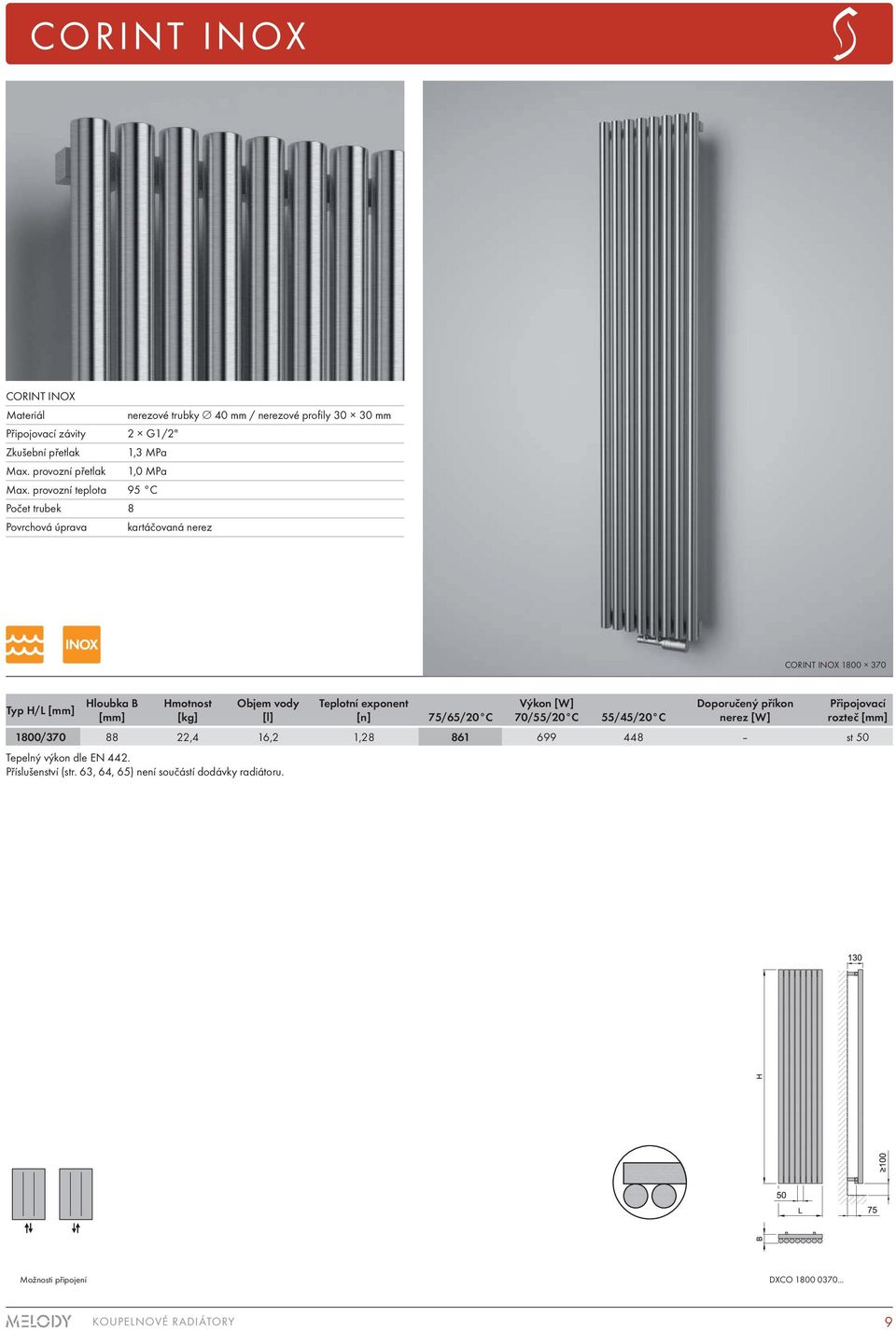

9 CORINT INOX CORINT INOX nerezové trubky 40 mm / nerezové profily mm závity 2 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 95 C Počet trubek 8 Povrchová úprava kartáčovaná nerez CORINT INOX Typ H/L [mm] Hloubka [mm] Hmotnost [kg] Objem vody Teplotní exponent [n] 75/65/20 C 70/55/20 C 55/45/20 C nerez [W] rozteč [mm] 1800/ ,4 16,2 1, st 50 DXCO KOUPELNOVÉ RADIÁTORY 9

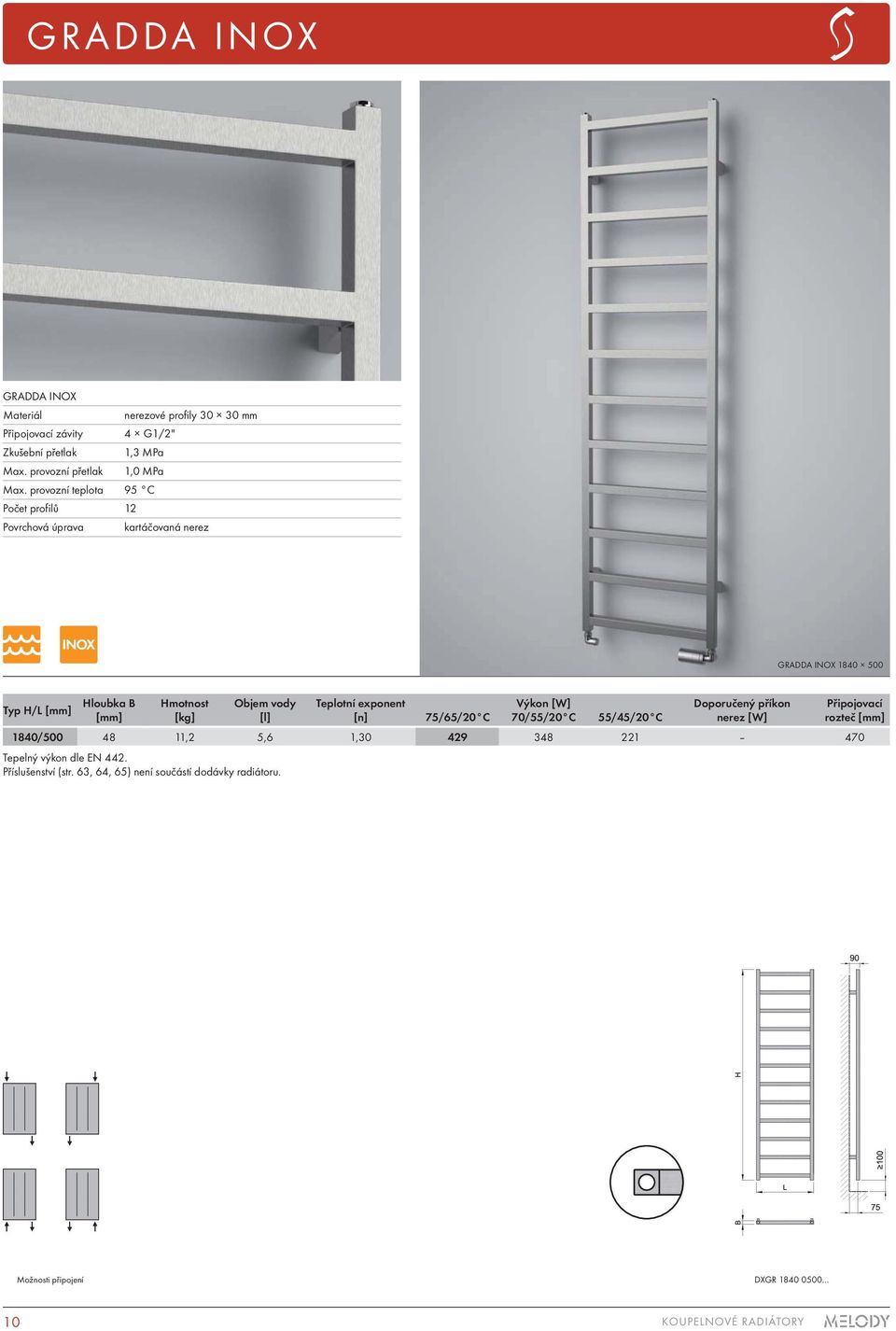

10 GRADDA INOX GRADDA INOX nerezové profily mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 95 C Počet profilů 12 Povrchová úprava kartáčovaná nerez GRADDA INOX Typ H/L [mm] Hloubka [mm] Hmotnost [kg] Objem vody Teplotní exponent [n] 75/65/20 C 70/55/20 C 55/45/20 C nerez [W] rozteč [mm] 1840/ ,2 5,6 1, DXGR KOUPELNOVÉ RADIÁTORY

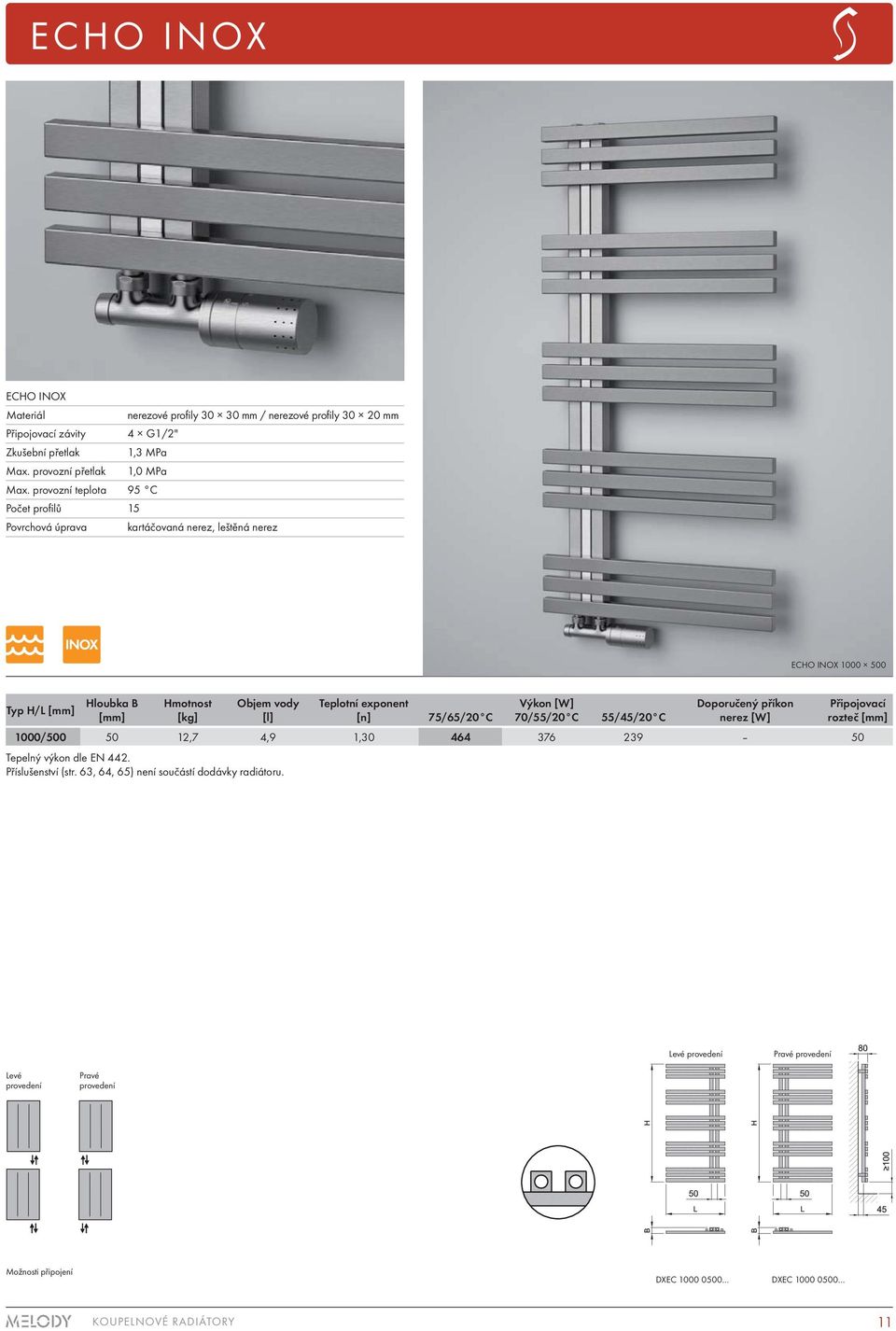

11 ECHO INOX ECHO INOX nerezové profily mm / nerezové profily mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 95 C Počet profilů 15 Povrchová úprava kartáčovaná nerez, leštěná nerez ECHO INOX Typ H/L [mm] Hloubka [mm] Hmotnost [kg] Objem vody Teplotní exponent [n] 75/65/20 C 70/55/20 C 55/45/20 C nerez [W] 1000/ ,7 4,9 1, rozteč [mm] Levé provedení Pravé provedení Levé provedení Pravé provedení DXEC DXEC KOUPELNOVÉ RADIÁTORY 11

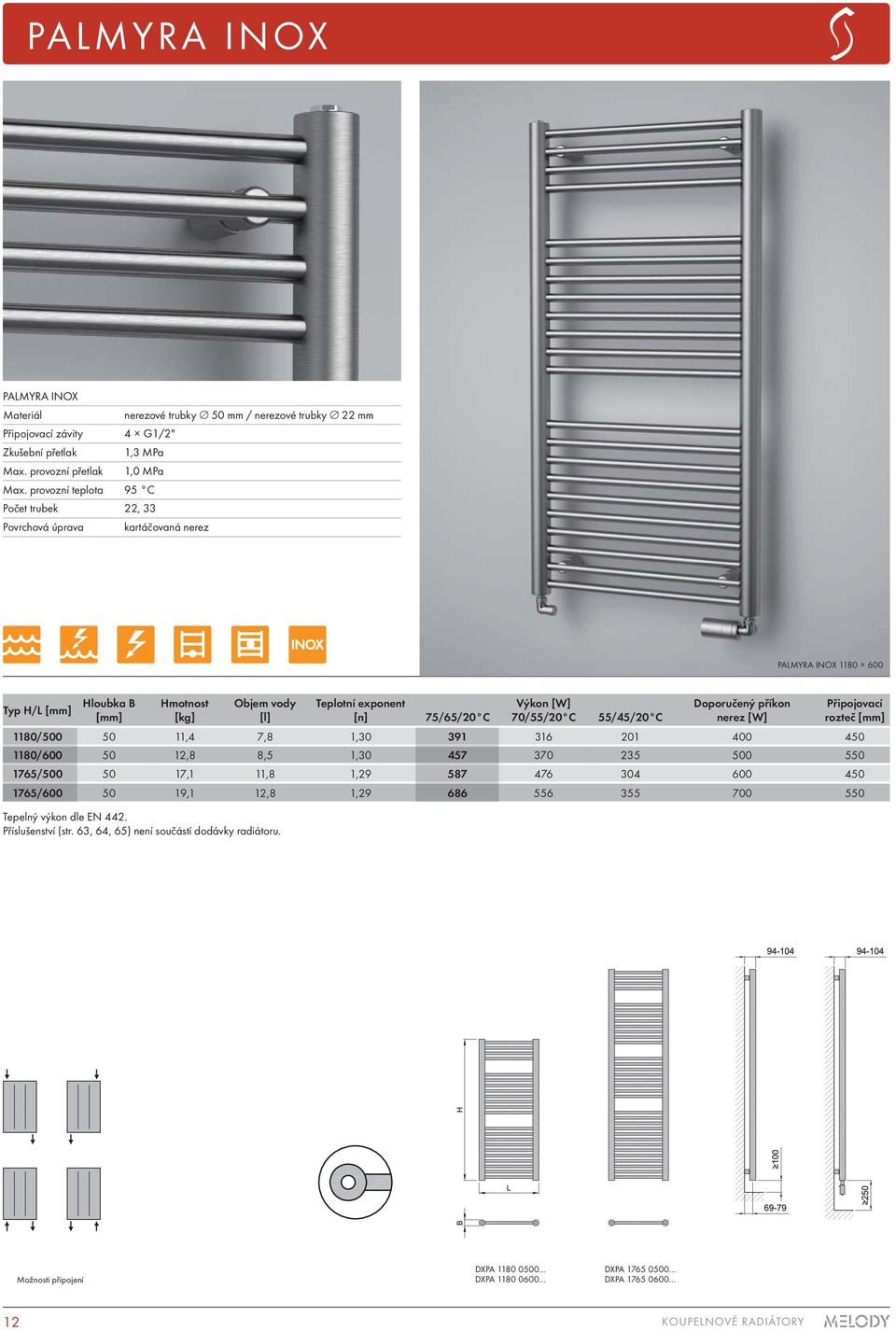

12 PALMYRA INOX PALMYRA INOX nerezové trubky 50 mm / nerezové trubky 22 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 95 C Počet trubek 22, 33 Povrchová úprava kartáčovaná nerez PALMYRA INOX Typ H/L [mm] Hloubka Hmotnost Objem vody Teplotní exponent [mm] [kg] [n] 75/65/20 C 70/55/20 C 55/45/20 C nerez [W] rozteč [mm] 1180/ ,4 7,8 1, / ,8 8,5 1, / ,1 11,8 1, / ,1 12,8 1, DXPA DXPA DXPA DXPA KOUPELNOVÉ RADIÁTORY

13 PALMYRA RADIUS INOX PALMYRA RADIUS INOX nerezové trubky 50 mm / nerezové trubky 22 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 95 C Počet trubek 22, 33 Povrchová úprava kartáčovaná nerez PALMYRA RADIUS INOX Typ H/L [mm] Hloubka Hmotnost Objem vody Teplotní exponent [mm] [kg] [n] 75/65/20 C 70/55/20 C 55/45/20 C nerez [W] rozteč [mm] 1180/ ,6 7,9 1, / ,0 8,7 1, / ,4 11,9 1, / ,5 13,0 1, délka [mm] A [mm] X [mm] DXPR DXPR DXPR DXPR KOUPELNOVÉ RADIÁTORY 13

14 PALMYRA CHROM PALMYRA CHROM ocelové trubky 22 mm / ocelové profily D35 41 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 95 C Počet trubek 24, 32, 37 PALMYRA CHROM Typ H/L [mm] Hloubka Hmotnost Objem vody Teplotní exponent [mm] [kg] [n] 75/65/20 C 70/55/20 C 55/45/20 C chrom [W] rozteč [mm] 1135/ ,5 6,7 1, / ,4 9,0 1, / ,6 10,3 1, MOŽNOSTI STŘEDOVÉHO PŘIPOJENÍ (na objednávku) středové připojení rovné standard středové připojení rovné s krytkou DPAL DPAL DPAL KOUPELNOVÉ RADIÁTORY

15 PALMYRA RADIUS CHROM PALMYRA RADIUS CHROM ocelové trubky 22 mm / ocelové profily D35 41 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 95 C Počet trubek 24, 32, 37 PALMYRA RADIUS CHROM Typ H/L [mm] Hloubka Hmotnost Objem vody Teplotní exponent [mm] [kg] [n] 75/65/20 C 70/55/20 C 55/45/20 C chrom [W] rozteč [mm] 1135/ ,8 6,8 1, / ,7 9,2 1, / ,0 10,5 1, MOŽNOSTI STŘEDOVÉHO PŘIPOJENÍ (na objednávku) středové připojení radius standard středové připojení radius s krytkou DPAR DPAR DPAR délka [mm] A [mm] X [mm] KOUPELNOVÉ RADIÁTORY 15

16 VARIANT GLASS PASTELL YELLOW COOL ICE VARIANT GLASS designové kalené bezpečnostní sklo ocelové trubky 28 mm / ocelové profily mm závity 2 G1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,50 MPa Max. provozní teplota 95 C VARIANT GLASS PURE WHITE Variant Glass, PASTEL YELLOW, oblé leštěné sklo, hranaté rohy Hmotnost Objem vody Teplotní exponent Typ H/L [mm] Hloubka [mm] [kg] [n] 75/65/20 C 70/55/20 C 55/45/20 C rozteč [mm] 1810/ ,0 7,2 1, st 50 Variant Glass, PURE WHITE, oblé leštěné sklo, oblé rohy Hmotnost Objem vody Teplotní exponent Typ H/L [mm] Hloubka [mm] [kg] [n] 75/65/20 C 70/55/20 C 55/45/20 C rozteč [mm] 1810/ ,0 7,2 1, st 50 Variant Glass, COOL ICE, oblé matné sklo, satén, oblé rohy Hmotnost Objem vody Teplotní exponent Typ H/L [mm] Hloubka [mm] [kg] [n] 75/65/20 C 70/55/20 C 55/45/20 C rozteč [mm] 1810/ ,0 7,2 1, st 50 PURE WHITE DGG SMA7 COOL ICE DGM SMA8 PASTELL YELLOW DGAG SMA2 Možnost umístění až 2 madel 16 KOUPELNOVÉ RADIÁTORY

17 VARIANT MIRROR VARIANT MIRROR celoplošné zrcadlo tl. 4 mm ocelové trubky 28 mm / ocelové profily mm závity 2 G1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Max. provozní teplota 95 C VARIANT MIRROR Typ H/L [mm] Hloubka Hmotnost Objem vody Teplotní exponent [mm] [kg] [n] 75/65/20 C 70/55/20 C 55/45/20 C nerez [W] rozteč [mm] 1806/ ,5 6,1 1, st / ,9 8,2 1, st 50 Základní barva podkladu je antracit S02. DVMR DVMR Možnost umístění až 2 madel KOUPELNOVÉ RADIÁTORY 17

18 VARIANT VARIANT S DĚLENÝMI KRYTY VARIANT ocelové trubky 28 mm, ocelové profily 70 x 11 mm závity 2 G1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Max. provozní teplota 95 C VARIANT Typ H/L [mm] Hloubka [mm] Hmotnost [kg] Objem vody Teplotní exponent [n] 75/65/20 C 70/55/20 C 55/45/20 C rozteč [mm] 1206/ ,7 5,6 1, st 50 variant plan 1806/ ,5 8,2 1, st 50 variant plan Typ H/L [mm] Hloubka [mm] Hmotnost [kg] Objem vody Teplotní exponent [n] 75/65/20 C 70/55/20 C 55/45/20 C rozteč [mm] 1206/ ,1 5,6 1, st 50 variant nerez plan 1806/ ,1 8,2 1, st 50 variant nerez plan Tepelný výkon dle EN442. Na objednávku i s perforací, dělenými kryty a potiskem, viz str. 5. H L 50 DVAR Možnost umístění 1 madla DVAR Možnost umístění až 2 madel 18 KOUPELNOVÉ RADIÁTORY

19 SOLAR SOLAR ocelové trubky 28 mm / ocelové profily mm závity 2 G1/2" Zkušební přetlak 1,3 MPa Max. provozní tlak 1,0 MPa Max. provozní teplota 95 C SOLAR Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 1206/ ,1 4,6 1, st / ,9 7,4 1, st / ,8 9,2 1, ST / ,5 6,7 1, ST / ,0 10,9 1, ST / ,5 13,6 1, st 50 Tepelný výkon dle EN442. Na objednávku i s nerezovým perforovaným krytem H L DSOL DSOL DSOL Možnost umístění 1 madla DSOL DSOL DSOL Možnost umístění až 2 madel KOUPELNOVÉ RADIÁTORY 19

20 COLLOM I COLLOM DOULE COLLOM ocelové trubky 28 mm / ocelové profily mm závity 2 G1/2" Zkušební přetlak 0,65 MPa Max. provozní tlak 0,5 MPa Počet profilů 4, 6, 8 COLLOM DOULE ocelové trubky 28 mm / ocelové profily mm závity 2 G1/2" Zkušební přetlak 0,65 MPa Max. provozní tlak 0,5 MPa Počet profilů 8, 12, 16 COLLOM Typ H/L Hloubka, Hmotnost Objem vody Teplotní exponent [mm] 1 [mm] [kg] 1800/ ,0 4,1 1, st / ,0 6,1 1, st / ,5 7,9 1, st 50 COLLOM DOULE COLLOM DOULE Typ H/L Hloubka 1 Hmotnost Objem vody Teplotní exponent 1800/ ,3 7,9 1, st / ,3 11,9 1, st / ,4 15,9 1, st 50 Tepelný výkon dle EN442. Na objednávku je možné vyrobit Collom Double se zrcadlem. COLLOM COLLOM DOULE COLLOM H COLLOM DOULE L DCLM DCLD DCLM DCLD DCLM DCLD Možnost umístění až 2 madel Možnost umístění až 2 madel 20 KOUPELNOVÉ RADIÁTORY

21 COLLOM MIRROR I COLLOM LIGHT COLLOM MIRROR ocelové trubky 28 mm / ocelové profily mm závity 2 G1/2" Zkušební přetlak 0,65 MPa Max. provozní tlak 0,5 MPa Max. provozní teplota 95 C Počet profilů 5 COLLOM LIGHT ocelové trubky 28 mm / ocelové profily mm závity 2 G1/2" Zkušební přetlak 0,65 MPa Max. provozní tlak 0,5 MPa Počet profilů 5, 8, 11 COLLOM MIRROR Typ H/L [mm] COLLOM LIGHT Hloubka [mm] Hmotnost [kg] Objem vody Typ H/L Hloubka 1 Hmotnost Objem vody Teplotní exponent 1800/ ,5 3,1 1, st / ,5 5,1 1, st / ,5 7,0 1, st 50 Tepelný výkon dle EN442. Teplotní exponent [n] 75/65/20 C 70/55/20 C 55/45/20 C lak [W] chrom [W] COLLOM MIRROR rozteč [mm] 1800/ ,9 5,4 1, st 50 COLLOM MIRROR 74 ~129 COLLOM LIGHT 73 H L H L DCMM Možnost umístění až 2 madel DCLL DCLL DCLL Možnost umístění až 2 madel KOUPELNOVÉ RADIÁTORY 21

22 OCTAVA I OCTAVA DOULE OCTAVA ocelové trubky 28 mm / ocelové profily mm závity 2 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Počet profilů 7, 10, 13 OCTAVA DOULE ocelové trubky 28 mm / ocelové profily mm závity 2 G1/2 Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Počet profilů 14, 20, 26 OCTAVA Typ H/L [mm] Hloubka Hmotnost Objem vody Teplotní exponent [mm] [kg] [n] 75/65/20 C 70/55/20 C 55/45/20 C lak [W] chrom [W] 1800/ ,5 9,4 1, st / ,0 13,5 1, st / ,0 17,5 1, st 50 OCTAVA DOULE OCTAVA rozteč [mm] Typ H/L Hloubka 1 Hmotnost Objem vody Teplotní exponent 1800/ ,0 18,6 1, st / ,3 26,5 1, st / ,7 34,6 1, st 50 Tepelný výkon dle EN442. OCTAVA OCTAVA DOULE L H OCTAVA OCTAVA DOULE 1 DOCT DOCD DOCT DOCD DOCT DOCD Možnost umístění až 2 madel Možnost umístění až 2 madel Pozn.: Madlo je nutné připevnit na radiátor před instalaci na zeď. 22 KOUPELNOVÉ RADIÁTORY

23 OCTAVA RADIUS NOVINKA OCTAVA RADIUS ocelové trubky 30 mm / ocelové profily mm závity 2 G1/2" Zkušební přetlak 1,3 MPa Max. provozní tlak 1,0 MPa Počet profilů: 7 OCTAVA RADIUS Typ H/L [mm] Hloubka, 1 [mm] Hmotnost [kg] Objem vody Tepelný výkon dle EN442. Příslušenství [str. 63, 64, 65] není součástí dodávky radiátoru. Teplotní exponent [n] 75/65/20 C 70/55/20 C 55/45/20 C lak [W] chrom [W] OCTAVA RADIUS rozteč [mm] 1800/ , ,2 9,3 1, st 50 DOCR KOUPELNOVÉ RADIÁTORY 23

24 ARUA I ARUA DOULE ARUA ocelové trubky 28 mm / ocelové trubky 22 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Počet trubek 8, ARUA DOULE ocelové trubky 28 mm / ocelové trubky 22 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Počet trubek 16, 26, 34 ARUA Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 1800/ ,0 5,1 1, st / ,5 8,3 1, st / ,0 10,9 1, st 50 ARUA DOULE ARUA DOULE Typ H/L Hloubka 1 Hmotnost Objem vody Teplotní exponent 1800/ ,5 10,0 1, st / ,5 16,3 1, st / ,5 21,2 1, st 50 Tepelný výkon dle EN442. ARUA 85 ARUA DOULE L H ARUA ARUA DOULE DARU DARD DARU DARD DARU DARD KOUPELNOVÉ RADIÁTORY

25 ANTIKA CUE NOVINKA ANTIKA CUE ocelové profily mm / ocelové profily mm závity 2 G1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Počet profilů 10, 14, 20 ANTIKA CUE Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 1800/ ,7 10,1 1, st / ,8 14,2 1, st / ,2 20,3 1, st 50 Příslušenství [str. 63, 64, 65] není součástí dodávky radiátoru. DANC DANC DANC KOUPELNOVÉ RADIÁTORY 25

26 ANTIKA LIGHT I ANTIKA DOULE ANTIKA LIGHT ocelové trubky 28 mm / ocelové profily mm závity 4 G1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Počet profilů 8, 13,17 ANTIKA DOULE ocelové trubky 28 mm / ocelové profily mm závity 4 G1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Počet profilů 16, 26, 34 ANTIKA LIGHT Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 1800/ ,5 4,9 1, st / ,0 8,1 1, st / ,5 10,5 1, st 50 ANTIKA DOULE ANTIKA DOULE Typ H/L Hloubka 1 Hmotnost Objem vody Teplotní exponent 1800/ ,5 9,7 1, st / ,5 15,8 1, st / ,0 20,7 1, st 50 ANTIKA ANTIKA DOULE ANTIKA ANTIKA DOULE DANL DAND DANL DAND DANL DAND KOUPELNOVÉ RADIÁTORY

27 KANDAVU KANDAVU ocelové trubky 26 mm / ocelové profily D35 41 mm závity 2 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Počet trubek 12, 15, 18 KANDAVU Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 1800/ ,2 10,2 1, st / ,5 12,7 1, st / ,8 15,3 1, st 50 Chromová povrchová úprava snižuje tepelný výkon až o 30 % H L DKAN DKAN DKAN KOUPELNOVÉ RADIÁTORY 27

28 F10 V I F10 L F10V ocelové lamely mm závity 4 G1/2 Max. provozní přetlak 0,5 MPa Počet lamel 4, 6, 8 F10L ocelové lamely mm závity 4 G1/2 Max. provozní přetlak 0,5 MPa Počet lamel 8, 10 F10V Typ H/L Hloubka Hmotnost Objem vody Teplotní [mm] [mm] [kg] exponent [n] 75/65/20 C 70/55/20 C 55/45/20 C rozteč [mm] 1800/ ,6 4,1 1, / ,6 6,2 1, / ,4 8,3 1, F10L Typ H/L [mm] Hloubka 1 Hmotnost Objem vody Teplotní exponent Rozměry zrcadla [mm] [kg] [n] 75/65/20 C 70/55/20 C 55/45/20 C H [mm] L [mm] 1800/ ,4 8,3 1, / ,4 10,4 1, Na objednávku lze i středové připojení. Širší nabídku radiátorů F10V, F10L najdete v katalogu ISAN EXACT. F10L rozteč [mm] F10V F10L H L L 1 H F10V F10V F10V Možnost umístění F10L F10L až 2 madel Možnost umístění až 2 madel 28 KOUPELNOVÉ RADIÁTORY

29 COLLOM DOULE HORIZONTAL COLLOM DOULE HORIZONTAL ocelové trubky 28 mm / ocelové profily mm závity 2 G1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Počet profilů 16 COLLOM DOULE HORIZONTAL Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 602/ ,1 9,1 1, / ,3 12,5 1, / ,4 15,9 1, H L 65 DCLD DCLD DCLD KOUPELNOVÉ RADIÁTORY 29

30 F10 H I F20 H F10 H / F20 H ocelové lamely mm závity 4 G1/2 Max. provozní přetlak 0,5 MPa Počet lamel 8 pro F10H 16 pro F20H F10H Typ H/L [mm] Hloubka [mm] Hmotnost [kg] Objem vody Teplotní exponent [n] 75/65/20 C 70/55/20 C 55/45/20 C rozteč [mm] A, CD, AD, C EF, FE 560/ ,5 5,1 1, / ,0 6,7 1, / ,4 8,3 1, F20H Typ H/L [mm] Hloubka 1 [mm] Hmotnost [kg] Objem vody Teplotní exponent [n] 75/65/20 C 70/55/20 C 55/45/20 C rozteč [mm] A, CD, AD, C, AC, CA EF, FE 560/ ,1 9,3 1, / ,9 12,5 1, / ,7 15,6 1, F10H nedodáváme ve variantě AC, CA. Širší nabídku radiátorů F10H, F20H najdete v katalogu ISAN EXACT (provedení s ventilem, středové připojení, více rozměrů). F20H A AD C D A C D C A D C D A D C D A A C D A CD C D A AC C D A CA C D L A E EF F C D A E FE F C D F10H F10H F20H F20H H 1 F10H F20H KOUPELNOVÉ RADIÁTORY

31 ARUA DOULE HORIZONTAL ARUA DOULE HORIZONTAL ocelové trubky 28 mm / ocelové trubky 22 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Počet trubek 56, 78, 100 ARUA DOULE HORIZONTAL Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 576/ ,5 11,8 1, / ,5 16,4 1, / ,5 21,0 1, DARD DARD DARD KOUPELNOVÉ RADIÁTORY 31

32 ANTIKA DOULE HORIZONTAL ANTIKA DOULE HORIZONTAL ocelové trubky 28 mm / ocelové profily mm závity 4 G1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Počet profilů 56, 78, 100 ANTIKA DOULE HORIZONTAL Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 576/ ,0 11,5 1, / ,0 16,1 1, / ,0 20,6 1, H L 100 DAND DAND DAND KOUPELNOVÉ RADIÁTORY

33 QUADRAT QUADRAT ocelové profily mm ocelové profily vodorovné mm závity 4 G1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Počet profilů 21, 29 QUADRAT Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 1255/ ,0 7,7 1, / ,3 8,7 1, / ,5 10,7 1, / ,7 12,1 1, Chromová povrchová úprava snižuje tepelný výkon až o 30%. H L DQUA DQUA DQUA DQUA KOUPELNOVÉ RADIÁTORY 33

34 QUADRAT PLUS NOVINKA QUADRAT PLUS ocelové profily mm / ocelové profily vodorovné mm závity 2 G1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Počet profilů 18, 26 QUADRAT PLUS Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 1245/ ,2 9,7 1, st / ,8 13,2 1, st 50 Příslušenství [str. 63, 64, 65] není součástí dodávky radiátoru. DQUP DQUP KOUPELNOVÉ RADIÁTORY

35 CLU EDGE CLU EDGE ocelové profily mm / ocelové profily mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Počet profilů 21, 31 CLU EDGE Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 1182/ ,2 10,7 1, / ,2 15,9 1, DCLE DCLE KOUPELNOVÉ RADIÁTORY 35

36 IKARIA IKARIA ocelové trubky 28 mm / ocelové trubky 22 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Počet trubek 14, 24, 36 IKARIA Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 732/ ,1 2,7 1, / ,0 3,2 1, / ,3 4,7 1, / ,8 5,4 1, / ,4 7,0 1, / ,7 8,1 1, Chromová povrchová úprava snižuje tepelný výkon až o 30 %. H L DIKA DIKA DIKA DIKA DIKA DIKA Plastové držáky (RAL 9006, 9016) Kovové držáky (Ostatní barvy) A [mm] X [mm] KOUPELNOVÉ RADIÁTORY

37 IKARIA RADIUS IKARIA RADIUS ocelové trubky 28 mm / ocelové trubky 22 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Počet trubek 14, 24, 36 IKARIA RADIUS Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 732/ ,1 2,8 1, / ,0 3,2 1, / ,4 4,7 1, / ,0 5,5 1, / ,5 7,1 1, / ,9 8,2 1, Chromová povrchová úprava snižuje tepelný výkon až o 30 %. A A 100 H L X 250 délka [mm] A [mm] X [mm] DIKR DIKR DIKR DIKR DIKR DIKR KOUPELNOVÉ RADIÁTORY 37

38 IKARIA DOULE IKARIA DOULE ocelové trubky 28 mm / ocelové trubky 22 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Počet trubek 28, 48, 72 IKARIA DOULE Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 732/ ,4 5,7 1, / ,2 9,7 1, / ,8 14,6 1, H L DIKD DIKD DIKD A [mm] X [mm] Plastové držáky (RAL 9006, 9016) Kovové držáky (Ostatní barvy) KOUPELNOVÉ RADIÁTORY

39 KORO I KORO PLUS I KORO EXTRA KORO, KORO PLUS, KORO EXTRA ocelové trubky 18 mm / ocelové profily mm závity 2 G1/2 Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Počet trubek Koro 25 Počet trubek Koro Extra 25 Počet trubek Koro Plus 25 KORO Typ H/L [mm] Hloubka Hmotnost Objem vody Teplotní exponent [mm] [kg] [n] 75/65/20 C 70/55/20 C 55/45/20 C lak [W] chrom [W] 1180/ ,6 6,9 1, KORO EXTRA rozteč [mm] Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 1180/ ,6 6,9 1, KORO PLUS KORO EXTRA Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 1180/ ,6 6,9 1, H L H L H 50 L DKOR DKOE DKOP KOUPELNOVÉ RADIÁTORY 39

40 MAPIA LIGHT MAPIA LIGHT ocelové profily D35 41 mm / ocelové profily mm závity 4 G1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Počet profilů 10, 16, 24 MAPIA LIGHT Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 725/ ,6 3,0 1, / ,8 3,3 1, / ,1 4,8 1, / ,2 5,3 1, / ,2 7,2 1, / ,2 8,0 1, H L DMAL DMAL DMAL DMAL DMAL DMAL KOUPELNOVÉ RADIÁTORY

41 MAPIA LIGHT PLUS NOVINKA MAPIA LIGHT PLUS ocelové profily D35 41 mm / ocelové profily mm závity 2 G1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Max. provozní teplota 95 C Počet profilů 13, 20 MAPIA LIGHT PLUS Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 1090/ ,9 1, st / ,2 8,2 1, st 50 Příslušenství [str. 63, 64, 65] není součástí dodávky radiátoru. DMLP DMLP KOUPELNOVÉ RADIÁTORY 41

42 MAPIA PLUS I MAPIA PLUS DOULE MAPIA PLUS ocelové trubky 28 mm / ocelové profily mm závity 4 G1/2" Zkušební přetlak 0,5 MPa Max. provozní přetlak 0,5 MPa Počet profilů 11, 17, 25 MAPIA PLUS DOULE ocelové trubky 28 mm / ocelové profily mm závity 4 G1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Počet profilů 22, 34, 50 MAPIA PLUS Typ H/L [mm] Hloubka Hmotnost Objem vody Teplotní exponent [mm] [kg] [n] 75/65/20 C 70/55/20 C 55/45/20 C lak [W] chrom [W] 732/ ,0 2,4 1, / ,0 2,8 1, / ,5 3,9 1, / ,0 4,5 1, / ,5 5,8 1, / ,0 6,5 1, MAPIA PLUS DOULE Tepelný výkon dle EN442. MAPIA PLUS rozteč [mm] Typ H/L Hloubka 1 Hmotnost Objem vody Teplotní exponent 732/ ,6 4,3 1, / ,4 5,0 1, / ,2 6,8 1, / ,5 7,9 1, / ,5 10,0 1, / ,8 11,6 1, MAPIA PLUS MAPIA PLUS DOULE 100 H L DMAP DMAP DMAD DMAD DMAP DMAP DMAD DMAD DMAP DMAP DMAD DMAD MAPIA PLUS MAPIA PLUS DOULE 42 KOUPELNOVÉ RADIÁTORY

43 SULIA SULIA ocelové trubky 26 mm / ocelové profily mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Počet trubek SULIA Typ H/L [mm] Hloubka [mm] Hmotnost [kg] Objem vody Teplotní exponent [n] 75/65/20 C 70/55/20 C 55/45/20 C lak [W] chrom [W] 1205/ ,8 6,1 1, rozteč [mm] H L DSUL A [mm] X [mm] Plastové držáky (RAL 9006, 9016) Kovové držáky (Ostatní barvy) KOUPELNOVÉ RADIÁTORY 43

44 SWING, SWINGO SWING, SWINGO SWING ocelové profily mm / ocelové profily mm SWINGO ocelové profily mm / ocelové trubky 26 mm závity 2 G1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Počet profilů (trubek) 22, 30 SWING SWINGO SWING Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 1210/ ,1 7,7 1, / ,0 10,4 1, SWINGO Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 1210/ ,5 6,9 1, / ,9 9,3 1, Na objednávku je možný kryt v jiné barvě než je radiátor (dle vzorníku RAL). PRAVÉ PROVEDENÍ LEVÉ PROVEDENÍ SWING Pravé provedení Levé provedení SWINGO SWING DSWR SWINGO DSCR SWING DSWR SWINGO DSCR SWING DSWL SWINGO DSCL SWING DSWL SWINGO DSCL KOUPELNOVÉ RADIÁTORY

45 SPIRA SPIRA ocelové trubky 22 mm / ocelové profily D1/ mm závity 4 G1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Počet trubek 14, 22, 33 SPIRA Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 730/ ,4 4,5 1, / ,3 5,0 1, / ,2 7,1 1, / ,6 7,9 1, / ,2 10,7 1, / ,3 11,8 1, Chromová povrchová úprava snižuje tepelný výkon až o 30 %. MOŽNOSTI STŘEDOVÉHO PŘIPOJENÍ (na objednávku) středové připojení rovné standard středové připojení rovné s krytkou L H DSPI DSPI DSPI DSPI DSPI DSPI Plastové držáky (RAL 9006, 9016) Kovové držáky (Ostatní barvy) A [mm] X [mm] KOUPELNOVÉ RADIÁTORY 45

46 SPIRA PLUS NOVINKA SPIRA PLUS ocelové trubky 22 mm / ocelové profily D1/ mm závity 2 G1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Počet trubek 21, 32 SPIRA PLUS Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 1140/ ,4 9,2 1, st / ,9 12,9 1, st 50 Příslušenství [str. 63, 64, 65] není součástí dodávky radiátoru. DSPP DSPP KOUPELNOVÉ RADIÁTORY

47 SPIRA RADIUS SPIRA RADIUS ocelové trubky 22 mm / ocelové profily D1/ mm závity 4 G1/2" Zkušební přetlak 0,65 MPa Max. provozní přetlak 0,5 MPa Počet trubek 14, 22, 33 SPIRA RADIUS 1180 x 600 Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 730/ ,6 4,5 1, / ,5 5,0 1, / ,4 7,3 1, / ,8 8,0 1, / ,6 10,9 1, / ,7 12,0 1, Chromová povrchová úprava snižuje tepelný výkon až o 30 %. MOŽNOSTI STŘEDOVÉHO PŘIPOJENÍ (na objednávku) středové připojení radius standard středové připojení radius s krytkou H L Délka [mm] A [mm] X [mm] DSPR DSPR DSPR DSPR DSPR DSPR Plastové držáky (RAL 9006, 9016) Kovové držáky (Ostatní barvy) KOUPELNOVÉ RADIÁTORY 47

48 PALMYRA PLUS PALMYRA PLUS ocelové trubky 35 mm / ocelové trubky 22 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Počet trubek 16, 25, 38 PALMYRA PLUS Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 735/ ,0 4,4 1, / ,5 7,0 1, / ,9 10,6 1, Chromová povrchová úprava snižuje tepelný výkon až o 30 %. L H DPAP DPAP DPAP Plastové držáky (RAL 9006, 9016) Kovové držáky (Ostatní barvy) A [mm] X [mm] KOUPELNOVÉ RADIÁTORY

49 PALMYRA VALVE PALMYRA VALVE ocelové profily D mm, ocelové trubky 22 mm závity 2 G1/2 Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Max. provozní teplota 95 C Počet trubek 14, 23, 35 Součástí radiátoru je termostatická hlavice a termostatický ventil přímý, který umožňuje připojení do zdi i do země. arva radiátoru arva hlavice: RAL9016 bílá bílá ostatní barvy chrom PALMYRA VALVE Typ H/L Hloubka Hmotnost* Objem vody Teplotní exponent 775/ ,0 4,3 1, ** 1215/ ,3 6,9 1, ** 1775/ ,8 10,2 1, ** Tepelný výkon dle EN442. Termostatická hlavice a přímý termostatický ventil jsou součástí dodávky radiátoru. * hmotnost bez šroubení a term. hlavice ** u připojení nejsou trubky v ose radiátoru u připojení nejsou trubky v ose radiátoru DPKL DPKL DPKL KOUPELNOVÉ RADIÁTORY 49

50 LINOSIA LINOSIA ocelové trubky 26 mm / ocelové profily D35 41 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Počet trubek 14, 22, 33 LINOSIA Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 730/ ,6 4,2 1, / ,7 4,8 1, / ,5 6,6 1, / ,1 7,6 1, / ,6 9,9 1, / ,1 11,4 1, Chromová povrchová úprava snižuje tepelný výkon až o 30 %. H L DLIN DLIN DLIN DLIN DLIN DLIN Plastové držáky (RAL 9006, 9016) Kovové držáky (Ostatní barvy) A [mm] X [mm] KOUPELNOVÉ RADIÁTORY

51 LINOSIA PLUS LINOSIA PLUS ocelové trubky 26 mm / ocelové profily D35 mm 41 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Počet trubek 14, 22, 33 LINOSIA PLUS Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 730/ ,9 4,8 1, / ,5 7,7 1, / ,6 11,6 1, Chromová povrchová úprava snižuje tepelný výkon až o 30 %. H L DLIP DLIP DLIP A [mm] X [mm] Plastové držáky (RAL 9006, 9016) Kovové držáky (Ostatní barvy) KOUPELNOVÉ RADIÁTORY 51

52 GRENADA GRENADA ocelové trubky 20 mm / ocelové profily D30 35 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Počet trubek 15, 19, 24, 32, 38 GRENADA Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 695/ ,2 2,5 1, / ,6 2,7 1, / ,5 3,0 1, / ,9 3,6 1, / ,0 3,3 1, / ,5 3,6 1, / ,7 4,1 1, / ,5 4,8 1, / ,4 4,0 1, / ,0 4,3 1, / ,4 4,9 1, / ,6 5,7 1, / ,2 5,4 1, / ,1 5,8 1, / ,9 6,5 1, / ,9 7,7 1, / ,1 6,3 1, / ,2 6,8 1, / ,4 7,7 1, / ,9 9,1 1, Chromová povrchová úprava snižuje tepelný výkon až o 30 %. MOŽNOSTI STŘEDOVÉHO PŘIPOJENÍ (na objednávku) středové připojení rovné standard středové připojení rovné s krytkou H L DGRE DGRE DGRE DGRE DGRE DGRE DGRE DGRE DGRE DGRE DGRE DGRE DGRE DGRE DGRE DGRE DGRE DGRE DGRE DGRE Plastové držáky (RAL 9006, 9016) Kovové držáky (Ostatní barvy) A [mm] X [mm] KOUPELNOVÉ RADIÁTORY

53 GRENADA RADIUS GRENADA RADIUS ocelové trubky 20 mm / ocelové profily D30 35 mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Počet trubek 15, 19, 24, 32, 38 GRENADA RADIUS Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 695/ ,3 2,5 1, / ,7 2,7 1, / ,6 3,1 1, / ,9 3,6 1, / ,1 3,4 1, / ,7 3,6 1, / ,9 4,1 1, / ,6 4,9 1, / ,5 4,1 1, / ,2 4,4 1, / ,6 5,0 1, / ,7 5,9 1, / ,4 5,5 1, / ,3 5,9 1, / ,2 6,7 1, / ,0 7,9 1, / ,4 6,4 1, / ,5 6,9 1, / ,7 7,8 1, / ,1 9,3 1, Chromová povrchová úprava snižuje tepelný výkon až o 30 %. MOŽNOSTI STŘEDOVÉHO PŘIPOJENÍ (na objednávku) středové připojení radius standard středové připojení radius s krytkou H Plastové držáky (RAL 9006, 9016) Kovové držáky (Ostatní barvy) Délka [mm] A [mm] X [mm] L DGRR DGRR DGRR DGRR DGRR DGRR DGRR DGRR DGRR DGRR DGRR DGRR DGRR DGRR DGRR DGRR DGRR DGRR DGRR DGRR KOUPELNOVÉ RADIÁTORY 53

54 TONGIA TONGIA ocelové trubky 20 mm / ocelové profily mm závity 4 G1/2" Zkušební přetlak 1,3 MPa Max. provozní přetlak 1,0 MPa Počet trubek 15, 24, 32 TONGIA Typ H/L Hloubka Hmotnost Objem vody Teplotní exponent 695/ ,7 2,6 1, / ,6 3,0 1, / ,2 4,2 1, / ,6 4,8 1, / ,3 5,7 1, / ,1 6,4 1, Chromová povrchová úprava snižuje tepelný výkon až o 30 %. MOŽNOSTI STŘEDOVÉHO PŘIPOJENÍ (na objednávku) středové připojení rovné standard středové připojení rovné s krytkou H L DTON DTON DTON DTON DTON DTON Plastové držáky (RAL 9006, 9016) Kovové držáky (Ostatní barvy) A [mm] X [mm] KOUPELNOVÉ RADIÁTORY

55 VŠEOECNÉ ÚDAJE O KOUPELNOVÝCH RADIÁTORECH MELODY Otopná tělesa MELODY jsou konstruována převážně z ocelových profilů a trubek. Určena jsou především k vytápění koupelen, obytných prostor a pro provoz ve všech otopných soustavách v individuální a hromadné výstavbě, ve kterých se používá pouze otopná (upravená voda) s nuceným oběhem. POVRCHOVÁ ÚPRAVA Povrchová úprava je provedena s maximálním ohledem na životní prostředí a zajišťuje dlouhodobou korozní a mechanickou odolnost a hygienickou nezávadnost. Radiátory jsou nejprve opískovány a odmaštěny, následně povrstveny železitým fosfátem a nalakovány. Ke konečné úpravě je používán vypalovací práškový epoxy-polyesterový lak. Základní odstín sněhově bílá barva RAL Další odstíny viz. Orientační vzorník barev ISAN s příplatkem dle typu barvy. Chromová povrchová úprava je možná pouze u vyznačených typů. Chrom je nanášen na hotový výrobek galvanickou cestou. Nerezové radiátory mají kartáčovaný povrch. POVRCHOVÁ ÚPRAVA A ZÁRUČNÍ DOA Záruka se vztahuje na poruchy a závady, které v průběhu záruční doby vznikly chybou výroby, nebo vadou použitých materiálů. Záruční doba je 5 let u bílých a barevných radiátorů, u chromového a nerezového provedení 5 let od data předání výrobku kupujícímu. U elektrických těles je záruka na topnou tyč 2 roky od data prodeje. Záruční opravy elektrických těles jsou prováděny výhradně na uznaném místě. Součástí každého balení radiátoru je záruční list. ZÁRUČNÍ PODMÍNKY Zákazník ztrácí nárok na záruční opravu v případě, že otopná tělesa byla: Instalována v budovách, zařízeních nebo prostorách, kde je zvýšená vlhkost, zejména na veřejných WC, mycích linkách, ve výbězích pro zvířata, krytých bazénech apod. Volně skladovaná ve venkovním prostoru, skladovaná při teplotě nižší než 5 C. Korozně uvnitř poškozená a tak netěsná díky např. nevhodnému chemickému složení otopného média. Deformovaná po nevhodném transportu a nebo překročením maximálního provozního přetlaku. Poškozena mechanicky nebo nevhodnou manipulací zapříčiněnou kupujícím nebo při dopravě. Poškozena úmyslně nebo vznikly závady v důsledku živelné katastrofy či jiných vlivů. Používána po výskytu reklamované vady a stav výrobku se změnil natolik, že bude obtížné posoudit reklamovanou vadu. Neodborně montována nebo byl proveden zásah do konstrukce těles bez souhlasu prodávajícího. Používána pro jiné účely než je obvyklé, zvláště sušení mokrých textilií přímo na radiátoru bez použití přídavných sušáků k tomu určených, tímto dochází k poškození povrchové úpravy. Poškozena používáním čisticích přípravků, které nejsou určeny pro daný druh povrchové úpravy dodaného radiátoru. Pořízena se slevou z důvodu vady, na kterou byl kupující upozorněn. Zákazník dále ztrácí nárok na záruční opravu, pokud proběhly jakékoliv změny v záručním listu provedené neoprávněnou osobou nebo při nevyplnění záručního listu, ztráty záručního listu. Záruka se nevztahuje na opotřebení výrobku nad rámec běžného používání. Pokud nebude při kontrole výrobku zjištěna žádná vada způsobená výrobcem nebo nebudou splněny záruční podmínky, uhradí náklady spojené s kontrolou nebo opravou výrobku kupující. Pokud zboží bude při uplatňování vady zákazníka zasíláno poštou, musí být zabaleno ve vhodném balení tak, aby nedocházelo k dalšímu poškození dopravou. Na takto vzniklé vady nebude při posuzování oprávněnosti brán zřetel. ALENÍ A UCHYCENÍ Součástí balení je montážní sada na zeď s návodem. Radiátor se uchycuje ve 3 nebo 4 bodech pomocí konzol. V sadě jsou dodávány: konkrétní počet upínacích konzol, 1 odvzdušňovací ventil, 1 zaslepovací zátka, vruty a hmoždinky do zdiva pro uvedený počet konzol. Radiátory jsou baleny dle typu v třívrstvém kartonu s plastovou ochranou rohů a následně zataveny ve smršťovací fólii. Otopná tělesa osazená elektrickou topnou tyčí s elektronickým regulátorem jsou zabalena ve speciálním obalu tak, aby nedošlo k poškození křehkého plastového krytu regulátoru. TEPELNÝ VÝKON A ZPŮSOY PŘIPOJENÍ Tepelný výkon otopných těles se mění v závislosti na způsobu jejich připojení k rozvodu otopné soustavy připojení ze spodu dolů (C, D) snižuje tepelný výkon o ~ 10 %, připojení shora nahoru by se mělo zcela vyloučit. Tepelný výkon otopných těles se také mění v závislosti na umístění otopných těles na jiné než obvodové zdivo či nedodržení dané polohy otopných těles u zdi použití různých zákrytů a parapetů. Chromová povrchová úprava snižuje tepelný výkon až o ~ 30 %. Alternativní způsoby připojení je možné vyrobit na zakázku viz. informace o Radiátorech na míru, str. 54, 55. A C D E F KOUPELNOVÉ RADIÁTORY 55

56 ZPŮSO OJEDNÁNÍ DESIGNOVÝCH RADIÁTORŮ MELODY ČÍSLO POZICE D T O N F K 0 1 MODEL VÝŠKA DÉLKA TYP ZP ARVA ATYP TONGIA 695/600MM, ELEKTRO S REGULÁTOREM FORTE, KLASICKÉ PŘIPOJENÍ, 4XG1/2, ARVA RAL , 2, 3, 4 Melody ZKRATKA ZÁPISU D T O N TONGIA D Q U A QUADRAT D M A L MAPIA LIGHT D M A P MAPIA PLUS 13 TYP OTOPNÉHO TĚLESA S M 14 PŘIPOJENÍ F K M D STANDARDNÍ RADIÁTOR PRO ZAPOJENÍ DO CENTRÁLNÍ OTOPNÉ SOUSTAVY ELEKTRICKÝ RADIÁTOR TOPNÁ TYČ S ANALOGOVÝM REGULÁTOREM MINI ELEKTRICKÝ RADIÁTOR TOPNÁ TYČ S ANALOGOVÝM REGULÁTOREM FORTE KLASICKÁ VARIANTA PŘIPOJENÍ TRUKOVÉHO RADIÁTORU 4 G1/2" STŘEDOVÉ PŘIPOJENÍ S ROZTEČÍ 50 MM 2 G1/2" STŘEDOVÉ PŘIPOJENÍ 50 MM 2 G1/2 S KRYTKOU OČNÍ PŘIPOJENÍ 2 G1/2" 5, 6, 7, 8 VÝŠKA (mm) , 10, 11, 12 DÉLKA (mm) MOŽNÉ KOMINACE TYPU OTOPNÉHO TĚLESA A JEHO PŘIPOJENÍ S-K S-M S-D S- M-K F-K STANDARDNÍ RADIÁTOR + KLASICKÁ VARIANTA PŘIPOJENÍ STANDARDNÍ RADIÁTOR + STŘEDOVÉ PŘIPOJENÍ (STANDARD) STANDARDNÍ RADIÁTOR + STŘEDOVÉ PŘIPOJENÍ (KRYTKA) STANDARDNÍ RADIÁTOR + OČNÍ PŘIPOJENÍ ELEKTRICKÝ RADIÁTOR S REGULÁTOREM MINI + KLASICKÁ VARIANTA PŘIPOJENÍ ELEKTRICKÝ RADIÁTOR S REGULÁTOREM FORTE + KLASICKÁ VARIANTA PŘIPOJENÍ 15, 16 KÓD ARVY KÓD RAL KÓD RAL KÓD RAL KÓD RAL KÓD RAL KÓD RAL KÓD RAL S01 66 S07 72 S13 80 CHROM 99 JINÁ S02 67 S08 73 S14 81 INOX S03 68 S09 74 S15 82 SATÉN S04 69 S10 75 S16 83 S S05 70 S11 76 S17 84 S S06 71 S12 77 S18 17 ATYP A ATYPICKÉ TĚLESO Z NAÍDKY RADIÁTOR NA MÍRU D X F O FORM INOX D X C O CORINT INOX D X G R GRADDA INOX D X E C ECHO INOX D X P A PALMYRA INOX D X P R PALMYRA RADIUS INOX D P A L PALMYRA CHROM D P A R PALMYRA RADIUS CHROM D G G* VARIANT GLASS, oblé rohy, lesklé D G M* VARIANT GLASS, oblé rohy, matné D G A G* VARIANT GLASS, ostré rohy, lesklé D V M R VARIANT MIRROR D V A R VARIANT D S O L SOLAR D C L M COLLOM ZKRATKY NÁZVŮ DESIGNOVÝCH RADIÁTORŮ MELODY PRO ÚČELY KÓDOVÁNÍ D C L D COLLOM DOULE D Q U A QUADRAT D C L L COLLOM LIGHT D Q U P QUADRAT PLUS D C M M COLLOM MIRROR D C L E CLU EDGE D O C T OCTAVA D I K A IKARIA D O C D OCTAVA DOULE D I K R IKARIA RADIUS D O C R OCTAVA RADIUS D I K D IKARIA DOULE D A R U ARUA D M A L MAPIA LIGHT D A R D ARUA DOULE D M L P MAPIA LIGHT PLUS D A N C ANTIKA CUE D M A P MAPIA PLUS D A N L ANTIKA LIGHT D M A D MAPIA PLUS DOULE D A N D ANTIKA DOULE D K O R KORO D K A N KANDAVU D K O E KORO EXTRA D C L D COLLOM DOULE HORIZONTAL D K O P KORO PLUS D A R D ARUA DOULE HORIZONTAL D S U L SULIA D A N D ANTIKA DOULE HORIZONTAL D S W R SWING PRAVÝ D S W L SWING LEVÝ D S C R SWINGO PRAVÉ D S C L SWINGO LEVÉ D S P I SPIRA D S P P SPIRA PLUS D S P R SPIRA RADIUS D P A P PALMYRA PLUS D P K L PALMYRA VALVE D L I N LINOSIA D L I P LINOSIA PLUS D T O N TONGIA D G R E GRENADA D G R R GRENADA RADIUS Objednávky sady pro kombinované vytápění, uchycení do prostoru a na další parametry vyplývající ze specifikace výrobku vypište slovem jako poznámku v objednávce. * kód radiátoru VARIANT GLASS je specifický viz. strana 16 pod náčrty (PURE WHITE DGG SMA7, COOL ICE DGM SMA8, PASTELL YELLOW DGAG SMA2) PŘÍKLAD OJEDNÁNÍ D T O N S K 0 2 MODEL VÝŠKA DÉLKA TYP PŘÍP. KÓD ARVY ATYP Tongia 1135/500 mm, Standardní radiátor, Klasické připojení 4 G1/2, barvy RAL Poznámka: Sada pro kombinované vytápění, topná tyč s regulátorem MINI (Doporučený elektrický příkon topné tyče je stanoven výrobcem. Pro uvedený příklad je dán příkon 500 W.) 56 KOUPELNOVÉ RADIÁTORY
