1 E2(1) DVD Recorder Návod k obsluze Budou-li vás zajímat užitečné rady, tipy a informace, týkající se výrobků a služeb Sony, navštivte prosím internetovou stránku: RDR-HX520/HX720/HX722/HX Sony Corporation

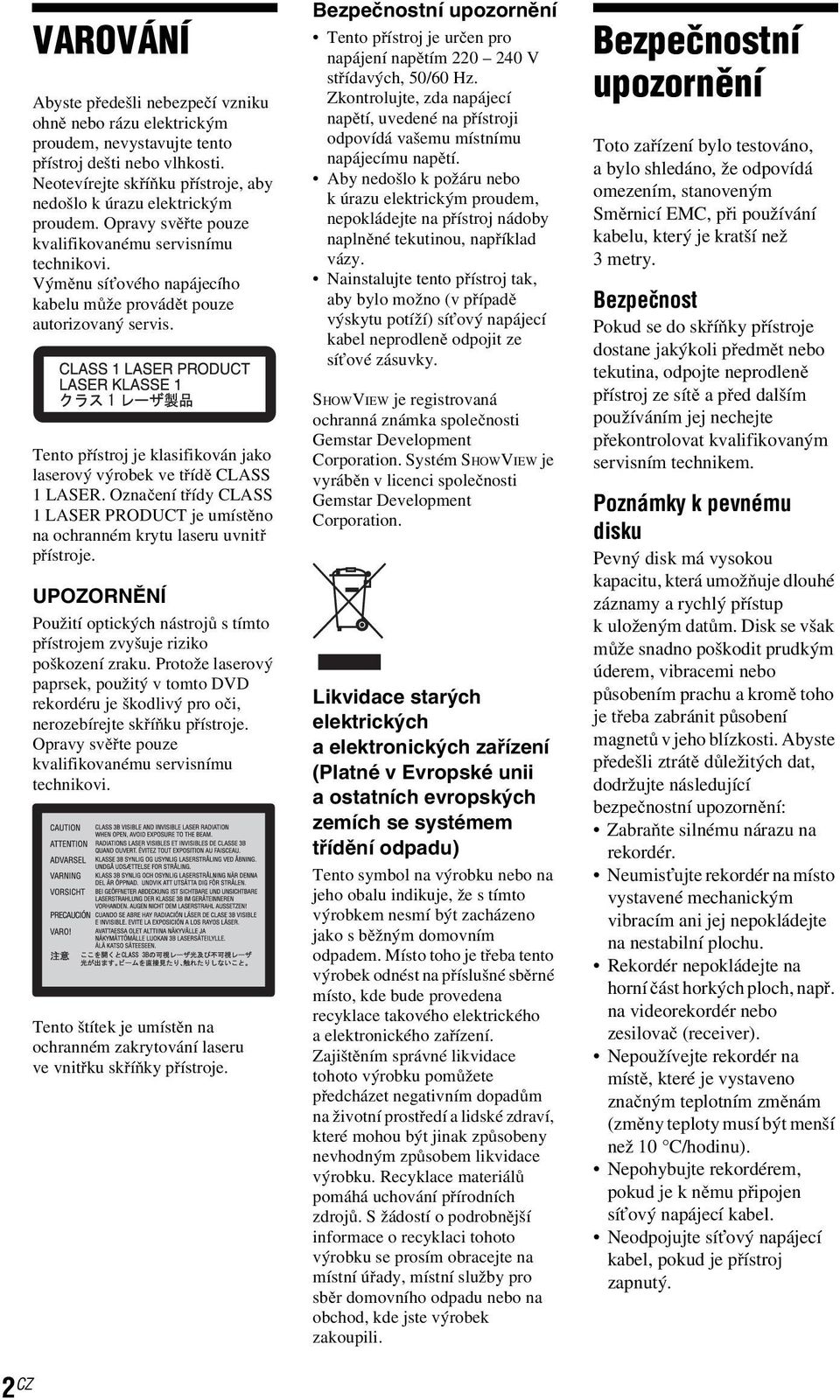

2 VAROVÁNÍ Abyste předešli nebezpečí vzniku ohně nebo rázu elektrickým proudem, nevystavujte tento přístroj dešti nebo vlhkosti. Neotevírejte skříňku přístroje, aby nedošlo k úrazu elektrickým proudem. Opravy svěřte pouze kvalifikovanému servisnímu technikovi. Výměnu síťového napájecího kabelu může provádět pouze autorizovaný servis. Tento přístroj je klasifikován jako laserový výrobek ve třídě CLASS 1LASER.Označení třídy CLASS 1 LASER PRODUCT je umístěno na ochranném krytu laseru uvnitř přístroje. UPOZORNĚNÍ Použití optických nástrojů s tímto přístrojem zvyšuje riziko poškození zraku. Protože laserový paprsek, použitý v tomto DVD rekordéru je škodlivý pro oči, nerozebírejte skříňku přístroje. Opravy svěřte pouze kvalifikovanému servisnímu technikovi. Tento štítek je umístěnna ochranném zakrytování laseru ve vnitřku skříňky přístroje. Bezpečnostní upozornění Tentopřístroj je určen pro napájení napětím V střídavých, 50/60 Hz. Zkontrolujte, zda napájecí napětí, uvedené na přístroji odpovídá vašemu místnímu napájecímu napětí. Aby nedošlo k požáru nebo k úrazu elektrickým proudem, nepokládejte na přístroj nádoby naplněné tekutinou, například vázy. Nainstalujte tento přístroj tak, aby bylo možno (v případě výskytu potíží) síťový napájecí kabel neprodleně odpojit ze síťové zásuvky. SHOWVIEW je registrovaná ochranná známka společnosti Gemstar Development Corporation. Systém SHOWVIEW je vyráběn v licenci společnosti Gemstar Development Corporation. Likvidace starých elektrických a elektronických zařízení (Platné v Evropské unii a ostatních evropských zemích se systémem třídění odpadu) Tento symbol na výrobku nebo na jeho obalu indikuje, že s tímto výrobkem nesmí být zacházeno jako s běžným domovním odpadem. Místo toho je třebatento výrobekodnést na příslušné sběrné místo, kde bude provedena recyklace takového elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete předcházet negativním dopadům na životní prostředí alidskézdraví, které mohou být jinak způsobeny nevhodným způsobem likvidace výrobku. Recyklace materiálů pomáhá uchování přírodních zdrojů. S žádostí o podrobnější informace o recyklaci tohoto výrobku se prosím obracejte na místní úřady, místní služby pro sběr domovního odpadu nebo na obchod, kde jste výrobek zakoupili. Bezpečnostní upozornění Toto zařízení bylo testováno, a bylo shledáno, že odpovídá omezením, stanoveným Směrnicí EMC, při používání kabelu, který je kratší než 3metry. Bezpečnost Pokudsedoskříňky přístroje dostane jakýkoli předmět nebo tekutina, odpojte neprodleně přístroj ze sítě apřed dalším používáním jej nechejte překontrolovat kvalifikovaným servisním technikem. Poznámky k pevnému disku Pevný disk má vysokou kapacitu, která umožňuje dlouhé záznamy a rychlý přístup k uloženým datům. Disk se však může snadno poškodit prudkým úderem, vibracemi nebo působením prachu a kromě toho je třeba zabránit působení magnetů v jeho blízkosti. Abyste předešli ztrátě důležitých dat, dodržujte následující bezpečnostní upozornění: Zabraňte silnému nárazu na rekordér. Neumisťujte rekordér na místo vystavené mechanickým vibracím ani jej nepokládejte na nestabilní plochu. Rekordér nepokládejte na horní část horkých ploch, např. na videorekordér nebo zesilovač (receiver). Nepoužívejte rekordér na místě, které je vystaveno značným teplotním změnám (změny teploty musí být menší než 10 C/hodinu). Nepohybujte rekordérem, pokud je k němu připojen síťový napájecí kabel. Neodpojujte síťový napájecí kabel, pokud je přístroj zapnutý. 2 CZ

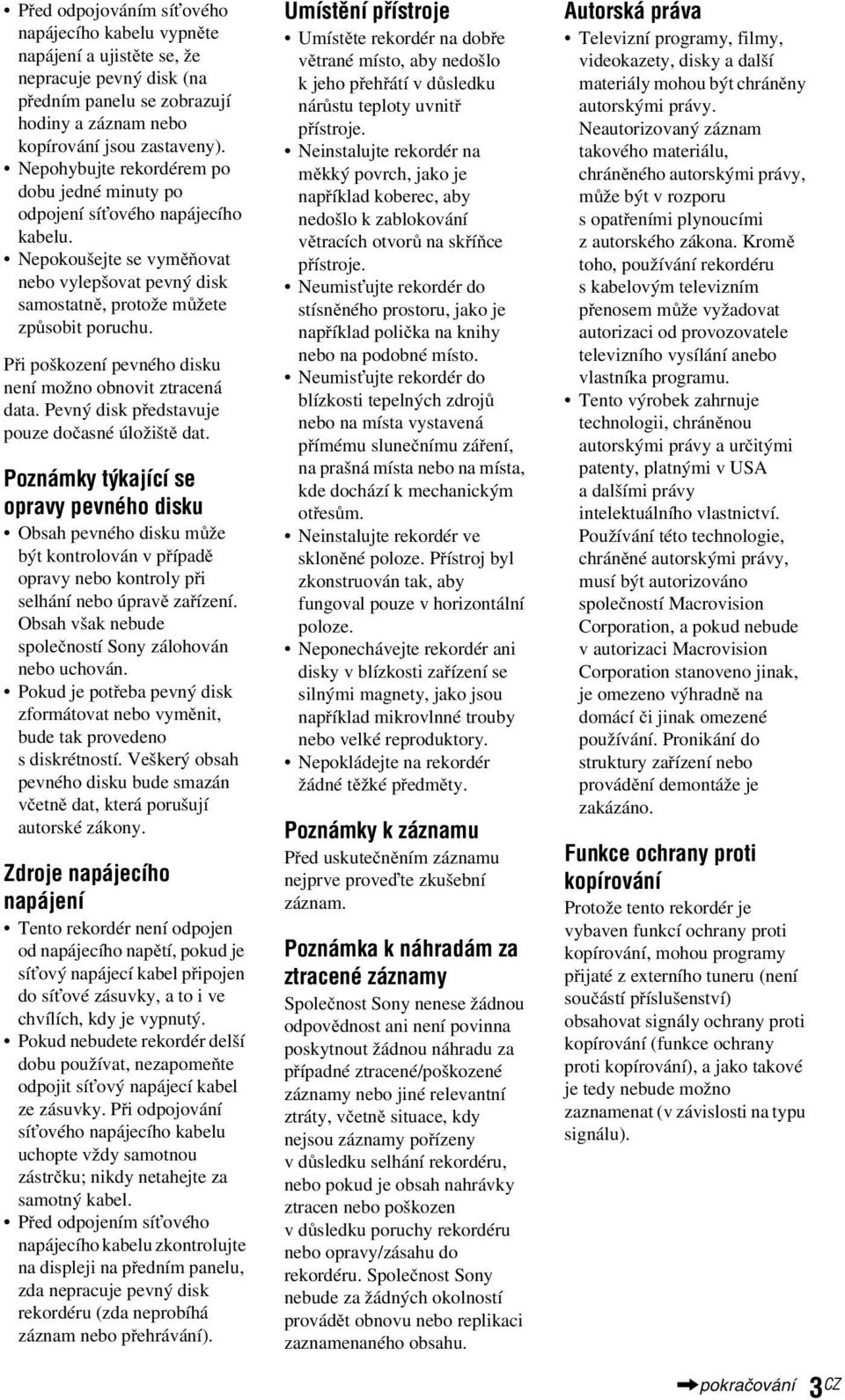

3 Před odpojováním síťového napájecího kabelu vypněte napájení a ujistěte se, že nepracuje pevný disk (na předním panelu se zobrazují hodiny a záznam nebo kopírování jsou zastaveny). Nepohybujte rekordérem po dobu jedné minuty po odpojení síťového napájecího kabelu. Nepokoušejte se vyměňovat nebo vylepšovat pevný disk samostatně,protožemůžete způsobit poruchu. Při poškození pevného disku není možno obnovit ztracená data. Pevný disk představuje pouze dočasné úložiště dat. Poznámky týkající se opravy pevného disku Obsah pevného disku může být kontrolován v případě opravy nebo kontroly při selhání nebo úpravě zařízení. Obsah však nebude společností Sony zálohován nebo uchován. Pokud je potřeba pevný disk zformátovat nebo vyměnit, bude tak provedeno s diskrétností. Veškerý obsah pevného disku bude smazán včetně dat, která porušují autorské zákony. Zdroje napájecího napájení Tento rekordér není odpojen od napájecího napětí, pokud je síťový napájecí kabel připojen do síťové zásuvky, a to i ve chvílích, kdy je vypnutý. Pokud nebudete rekordér delší dobu používat, nezapomeňte odpojit síťový napájecí kabel ze zásuvky. Při odpojování síťového napájecího kabelu uchopte vždy samotnou zástrčku; nikdy netahejte za samotný kabel. Před odpojením síťového napájecího kabelu zkontrolujte na displeji na předním panelu, zda nepracuje pevný disk rekordéru (zda neprobíhá záznam nebo přehrávání). Umístění přístroje Umístěte rekordér na dobře větrané místo, aby nedošlo kjehopřehřátí v důsledku nárůstuteplotyuvnitř přístroje. Neinstalujte rekordér na měkký povrch, jako je například koberec, aby nedošlo k zablokování větracích otvorů na skříňce přístroje. Neumisťujte rekordér do stísněného prostoru, jako je například polička na knihy nebo na podobné místo. Neumisťujte rekordér do blízkosti tepelných zdrojů nebo na místa vystavená přímému slunečnímu záření, na prašná místa nebo na místa, kde dochází k mechanickým otřesům. Neinstalujte rekordér ve skloněné poloze. Přístroj byl zkonstruován tak, aby fungoval pouze v horizontální poloze. Neponechávejte rekordér ani disky v blízkosti zařízení se silnými magnety, jako jsou například mikrovlnné trouby nebo velké reproduktory. Nepokládejte na rekordér žádné těžké předměty. Poznámky k záznamu Před uskutečněním záznamu nejprve proveďte zkušební záznam. Poznámka k náhradám za ztracené záznamy Společnost Sony nenese žádnou odpovědnost ani není povinna poskytnout žádnou náhradu za případné ztracené/poškozené záznamy nebo jiné relevantní ztráty, včetně situace, kdy nejsou záznamy pořízeny vdůsledku selhání rekordéru, nebo pokud je obsah nahrávky ztracen nebo poškozen vdůsledku poruchy rekordéru nebo opravy/zásahu do rekordéru. Společnost Sony nebude za žádných okolností provádět obnovu nebo replikaci zaznamenaného obsahu. Autorská práva Televizní programy, filmy, videokazety, disky a další materiály mohou být chráněny autorskými právy. Neautorizovaný záznam takového materiálu, chráněného autorskými právy, může být v rozporu s opatřeními plynoucími z autorského zákona. Kromě toho, používání rekordéru s kabelovým televizním přenosem může vyžadovat autorizaci od provozovatele televizního vysílání anebo vlastníka programu. Tento výrobek zahrnuje technologii, chráněnou autorskými právy a určitými patenty, platnými v USA a dalšími právy intelektuálního vlastnictví. Používání této technologie, chráněné autorskými právy, musí být autorizováno společností Macrovision Corporation, a pokud nebude v autorizaci Macrovision Corporation stanoveno jinak, je omezeno výhradně na domácí či jinak omezené používání. Pronikání do struktury zařízení nebo provádění demontáže je zakázáno. Funkce ochrany proti kopírování Protože tento rekordér je vybaven funkcí ochrany proti kopírování, mohou programy přijaté z externího tuneru (není součástí příslušenství) obsahovat signály ochrany proti kopírování (funkce ochrany proti kopírování), a jako takové je tedy nebude možno zaznamenat (v závislosti na typu signálu).,pokračování 3 CZ

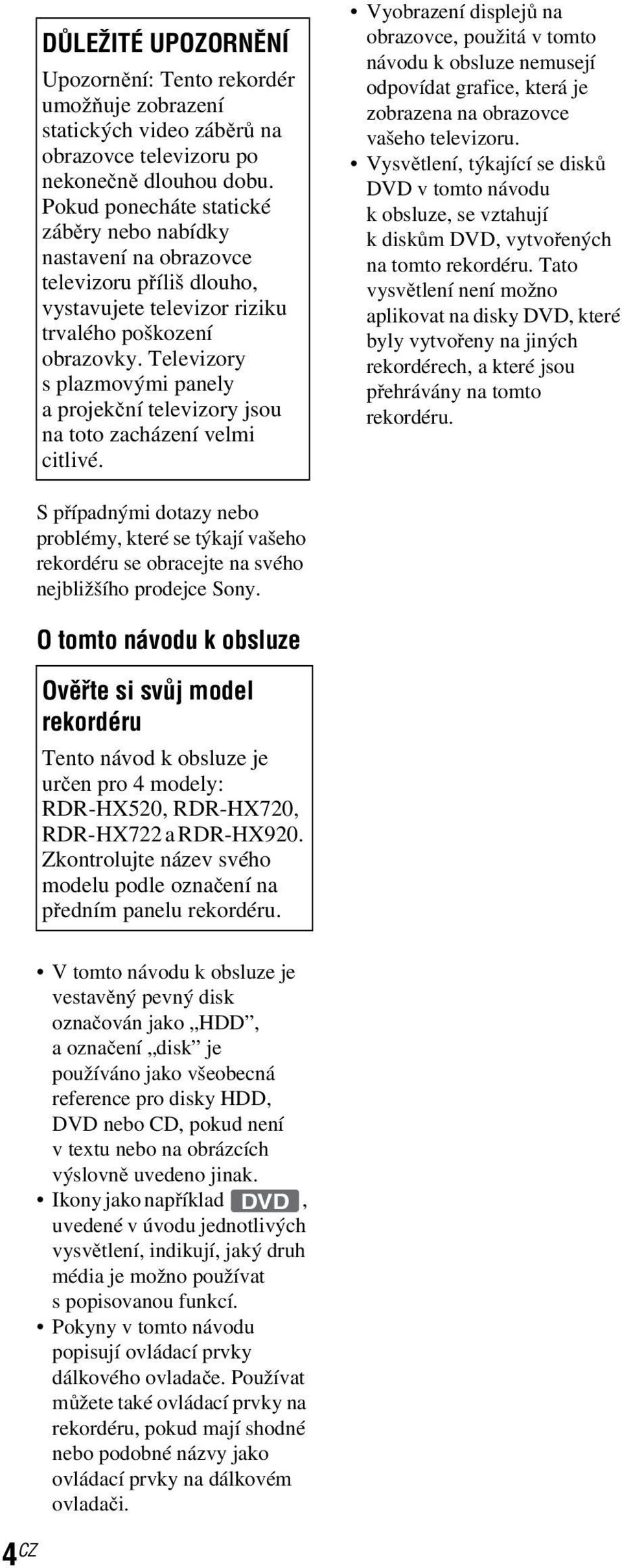

4 DŮLEŽITÉ UPOZORNĚNÍ Upozornění: Tento rekordér umožňuje zobrazení statických video záběrů na obrazovce televizoru po nekonečně dlouhou dobu. Pokud ponecháte statické záběry nebo nabídky nastavení na obrazovce televizoru příliš dlouho, vystavujete televizor riziku trvalého poškození obrazovky. Televizory s plazmovými panely aprojekční televizory jsou na toto zacházení velmi citlivé. Vyobrazení displejů na obrazovce, použitá v tomto návodu k obsluze nemusejí odpovídat grafice, která je zobrazena na obrazovce vašeho televizoru. Vysvětlení, týkající se disků DVD v tomto návodu k obsluze, se vztahují kdiskům DVD, vytvořených na tomto rekordéru. Tato vysvětlení není možno aplikovat na disky DVD, které byly vytvořenynajiných rekordérech, a které jsou přehrávány na tomto rekordéru. 4 CZ Spřípadnými dotazy nebo problémy, které se týkají vašeho rekordéru se obracejte na svého nejbližšího prodejce Sony. O tomto návodu k obsluze Ověřte si svůj model rekordéru Tentonávodkobsluzeje určen pro 4 modely: RDR-HX520, RDR-HX720, RDR-HX722 a RDR-HX920. Zkontrolujte název svého modelu podle označení na předním panelu rekordéru. V tomto návodu k obsluze je vestavěný pevný disk označován jako HDD, aoznačení disk je používáno jako všeobecná reference pro disky HDD, DVD nebo CD, pokud není v textu nebo na obrázcích výslovně uvedeno jinak. Ikony jako například DVD, uvedené v úvodu jednotlivých vysvětlení, indikují, jaký druh média je možno používat s popisovanou funkcí. Pokyny v tomto návodu popisují ovládací prvky dálkového ovladače. Používat můžete také ovládací prvky na rekordéru, pokud mají shodné nebo podobné názvy jako ovládací prvky na dálkovém ovladači.

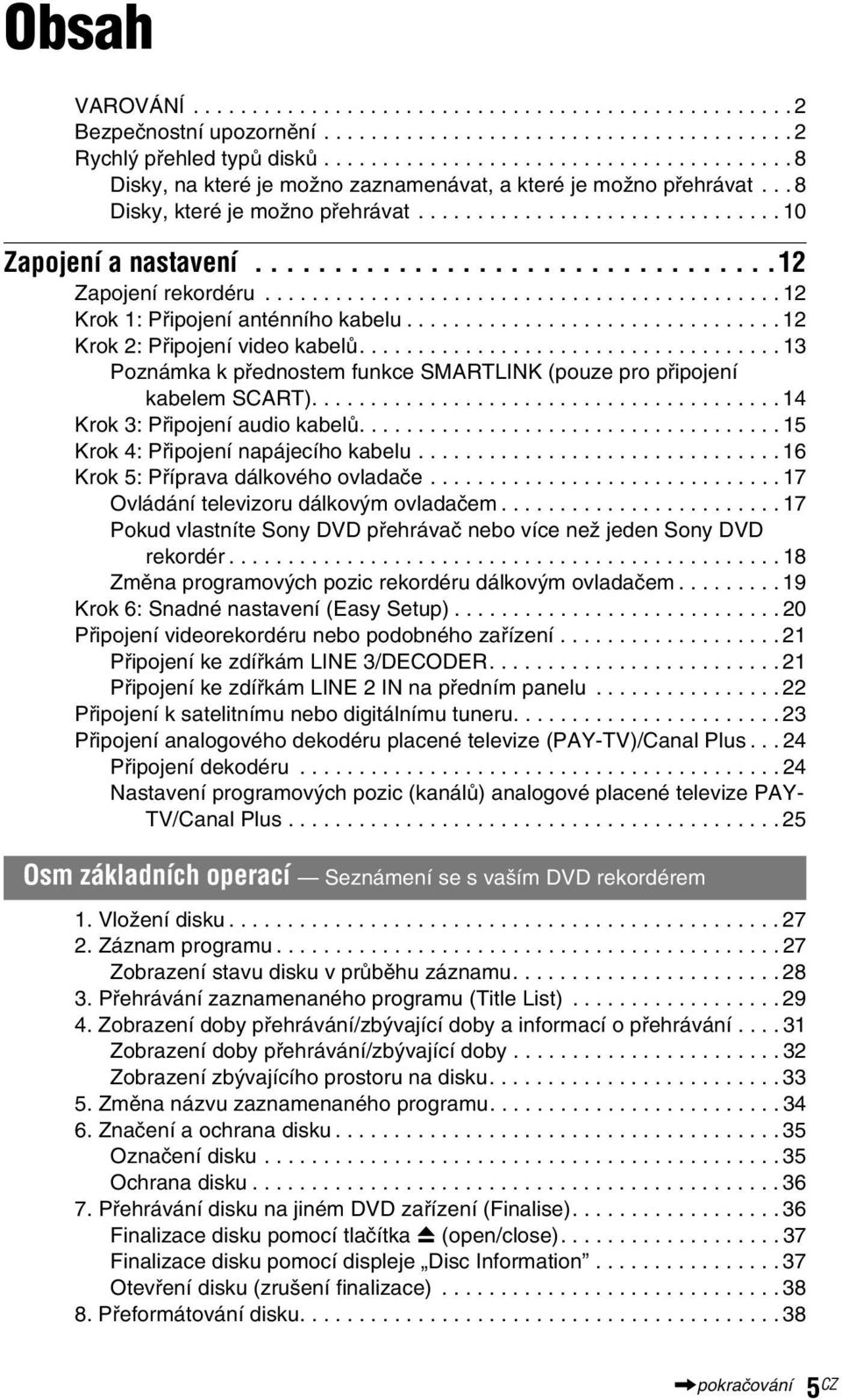

5 Obsah VAROVÁNÍ Bezpečnostní upozornění Rychlý přehled typů disků Disky, na které je možno zaznamenávat, a které je možno přehrávat... 8 Disky, které je možno přehrávat Zapojení a nastavení Zapojení rekordéru Krok 1: Připojení anténního kabelu Krok 2: Připojení video kabelů Poznámka k přednostem funkce SMARTLINK (pouze pro připojení kabelem SCART) Krok 3: Připojení audio kabelů Krok 4: Připojení napájecího kabelu Krok 5: Příprava dálkového ovladače Ovládání televizoru dálkovým ovladačem Pokud vlastníte Sony DVD přehrávač nebo více než jeden Sony DVD rekordér Změna programových pozic rekordéru dálkovým ovladačem Krok 6: Snadné nastavení (Easy Setup) Připojení videorekordéru nebo podobného zařízení Připojení ke zdířkám LINE 3/DECODER Připojení ke zdířkám LINE 2 IN na předním panelu Připojení k satelitnímu nebo digitálnímu tuneru Připojení analogového dekodéru placené televize (PAY-TV)/Canal Plus Připojení dekodéru Nastavení programových pozic (kanálů) analogové placené televize PAY- TV/Canal Plus Osm základních operací Seznámení se s vaším DVD rekordérem 1. Vložení disku Záznam programu Zobrazení stavu disku v průběhu záznamu Přehrávání zaznamenaného programu (Title List) Zobrazení doby přehrávání/zbývající doby a informací o přehrávání Zobrazení doby přehrávání/zbývající doby Zobrazení zbývajícího prostoru na disku Změna názvu zaznamenaného programu Značení a ochrana disku Označení disku Ochrana disku Přehrávání disku na jiném DVD zařízení (Finalise) Finalizace disku pomocí tlačítka Z (open/close) Finalizace disku pomocí displeje Disc Information Otevření disku (zrušení finalizace) Přeformátování disku ,pokračování 5 CZ

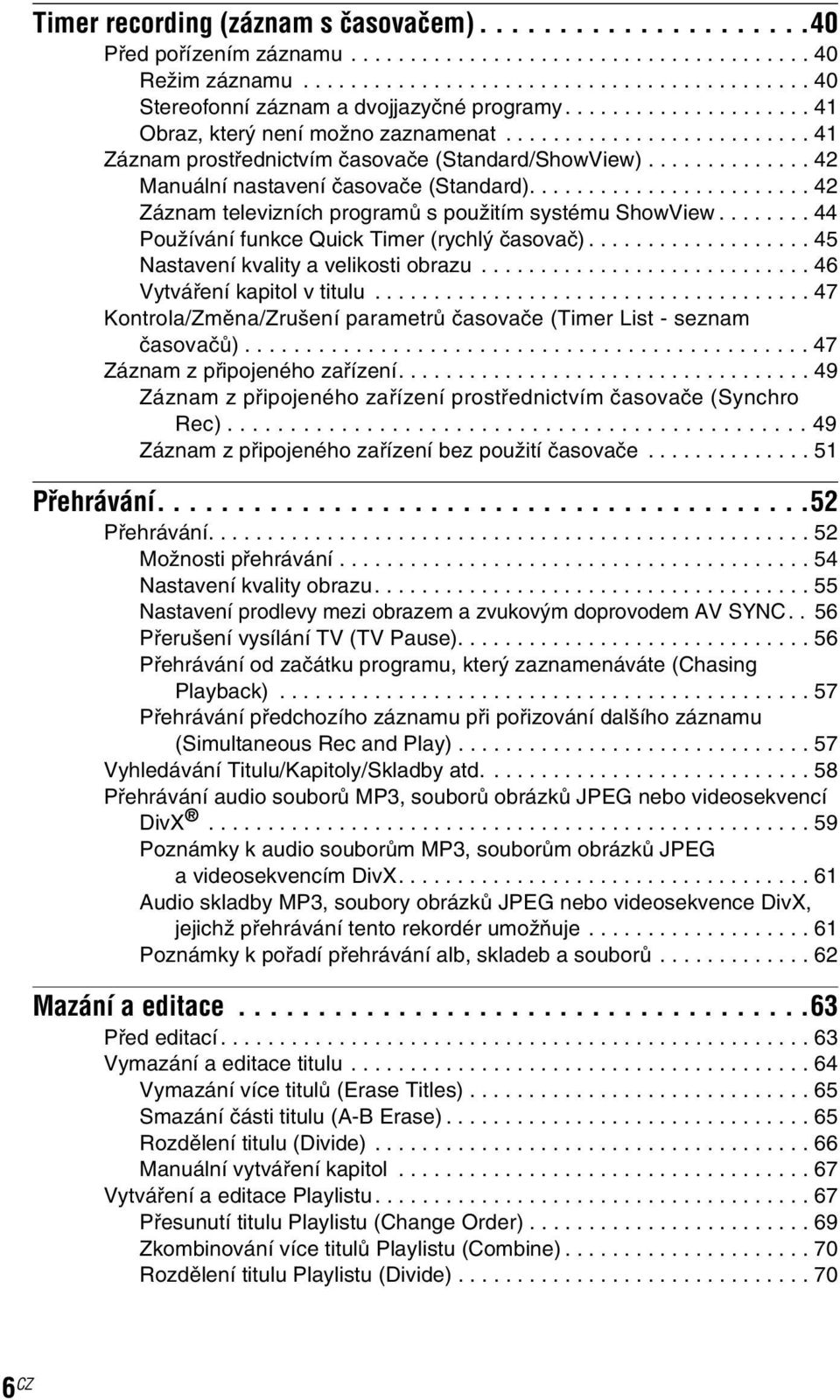

6 Timer recording (záznam s časovačem) Před pořízením záznamu Režim záznamu Stereofonní záznam a dvojjazyčné programy Obraz, který není možno zaznamenat Záznam prostřednictvím časovače (Standard/ShowView) Manuální nastavení časovače (Standard) Záznam televizních programů s použitím systému ShowView Používání funkce Quick Timer (rychlý časovač) Nastavení kvality a velikosti obrazu Vytváření kapitol v titulu Kontrola/Změna/Zrušení parametrů časovače (Timer List - seznam časovačů) Záznam z připojeného zařízení Záznam z připojeného zařízení prostřednictvím časovače (Synchro Rec) Záznam z připojeného zařízení bez použití časovače Přehrávání Přehrávání Možnosti přehrávání Nastavení kvality obrazu Nastavení prodlevy mezi obrazem a zvukovým doprovodem AV SYNC.. 56 Přerušení vysílání TV (TV Pause) Přehrávání od začátku programu, který zaznamenáváte (Chasing Playback) Přehrávání předchozího záznamu při pořizování dalšího záznamu (Simultaneous Rec and Play) Vyhledávání Titulu/Kapitoly/Skladby atd Přehrávání audio souborů MP3, souborů obrázků JPEG nebo videosekvencí DivX Poznámky k audio souborům MP3, souborům obrázků JPEG a videosekvencím DivX Audio skladby MP3, soubory obrázků JPEG nebo videosekvence DivX, jejichž přehrávání tento rekordér umožňuje Poznámky k pořadí přehrávání alb, skladeb a souborů Mazání a editace Před editací Vymazání a editace titulu Vymazání více titulů (Erase Titles) Smazání části titulu (A-B Erase) Rozdělení titulu (Divide) Manuální vytváření kapitol Vytváření a editace Playlistu Přesunutí titulu Playlistu (Change Order) Zkombinování více titulů Playlistu (Combine) Rozdělení titulu Playlistu (Divide) CZ

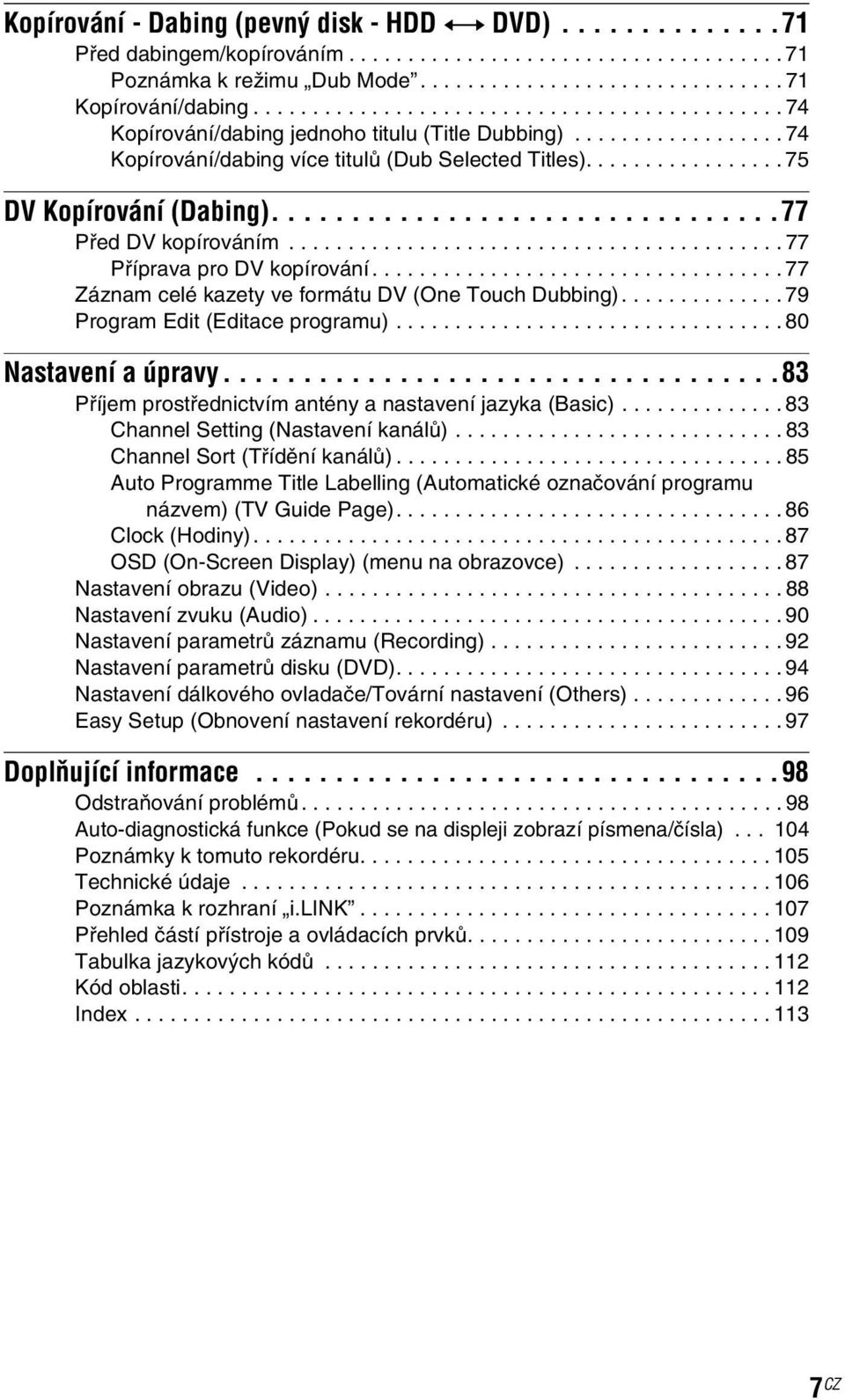

7 Kopírování - Dabing (pevný disk - HDD y DVD) Před dabingem/kopírováním Poznámka k režimu Dub Mode Kopírování/dabing Kopírování/dabing jednoho titulu (Title Dubbing) Kopírování/dabing více titulů (Dub Selected Titles) DV Kopírování (Dabing) Před DV kopírováním Příprava pro DV kopírování Záznam celé kazety ve formátu DV (One Touch Dubbing) Program Edit (Editace programu) Nastavení a úpravy Příjem prostřednictvím antény a nastavení jazyka (Basic) Channel Setting (Nastavení kanálů) Channel Sort (Třídění kanálů) Auto Programme Title Labelling (Automatické označování programu názvem) (TV Guide Page) Clock (Hodiny) OSD (On-Screen Display) (menu na obrazovce) Nastavení obrazu (Video) Nastavení zvuku (Audio) Nastavení parametrů záznamu (Recording) Nastavení parametrů disku (DVD) Nastavení dálkového ovladače/tovární nastavení (Others) Easy Setup (Obnovení nastavení rekordéru) Doplňující informace Odstraňování problémů Auto-diagnostická funkce (Pokud se na displeji zobrazí písmena/čísla) Poznámky k tomuto rekordéru Technické údaje Poznámka k rozhraní i.link Přehled částí přístroje a ovládacích prvků Tabulka jazykových kódů Kód oblasti Index CZ

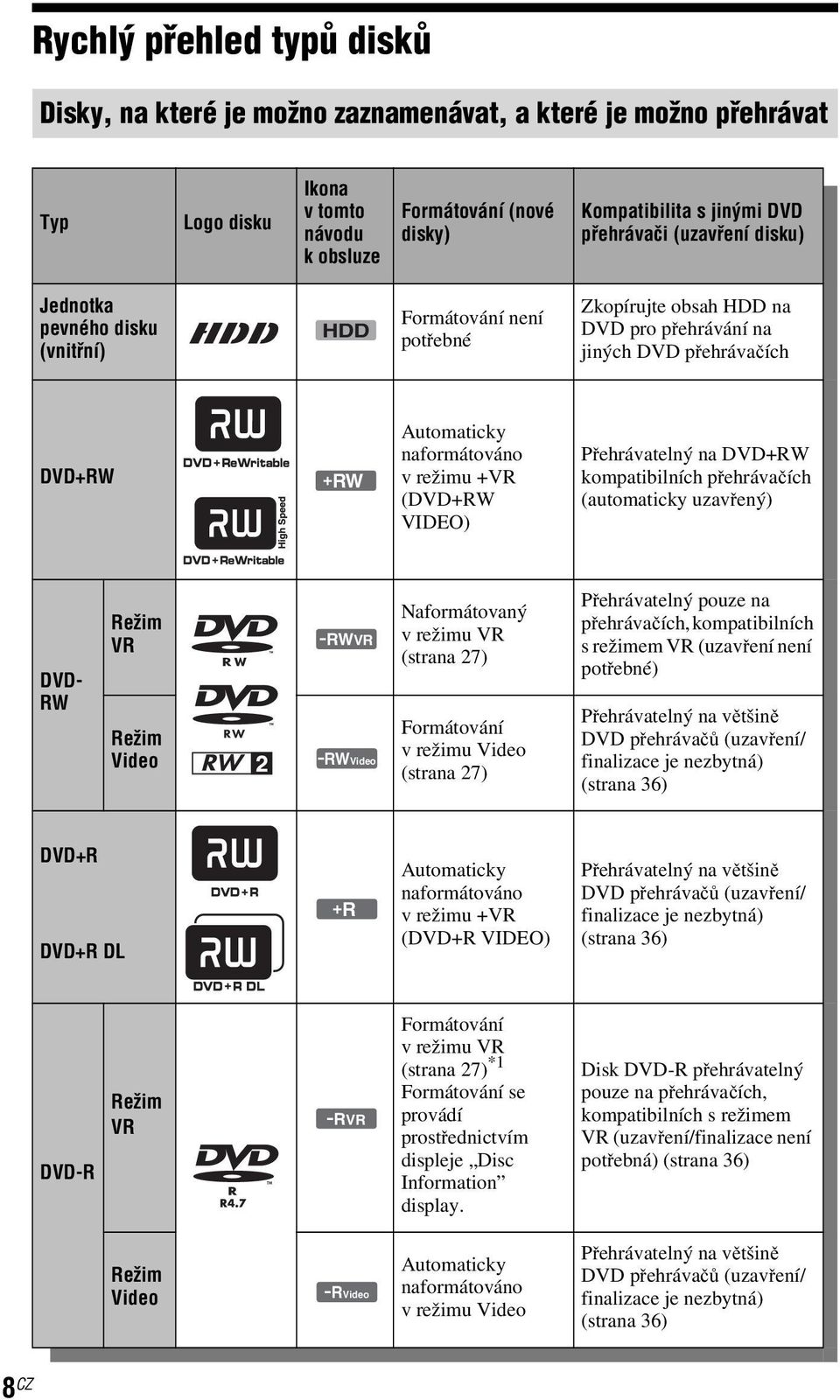

8 Rychlý přehled typů disků Disky, na které je možno zaznamenávat, a které je možno přehrávat Typ Logo disku Ikona vtomto návodu kobsluze Formátování (nové disky) Kompatibilita s jinými DVD přehrávači (uzavření disku) Jednotka pevného disku (vnitřní) HDD Formátování není potřebné Zkopírujte obsah HDD na DVD pro přehrávání na jiných DVD přehrávačích DVD+RW +RW Automaticky naformátováno vrežimu+vr (DVD+RW VIDEO) Přehrávatelný na DVD+RW kompatibilních přehrávačích (automaticky uzavřený) DVD- RW Režim VR Režim Video -RWVR -RWVideo Naformátovaný vrežimuvr (strana 27) Formátování vrežimuvideo (strana 27) Přehrávatelný pouze na přehrávačích,kompatibilních s režimem VR (uzavření není potřebné) Přehrávatelný na většině DVD přehrávačů (uzavření/ finalizace je nezbytná) (strana 36) DVD+R DVD+R DL +R Automaticky naformátováno vrežimu+vr (DVD+R VIDEO) Přehrávatelný na většině DVD přehrávačů (uzavření/ finalizace je nezbytná) (strana 36) DVD-R Režim VR -RVR Formátování vrežimuvr (strana 27) *1 Formátování se provádí prostřednictvím displeje Disc Information display. Disk DVD-R přehrávatelný pouzenapřehrávačích, kompatibilních s režimem VR (uzavření/finalizace není potřebná) (strana 36) Režim Video -RVideo Automaticky naformátováno vrežimuvideo Přehrávatelný na většině DVD přehrávačů (uzavření/ finalizace je nezbytná) (strana 36) 8 CZ

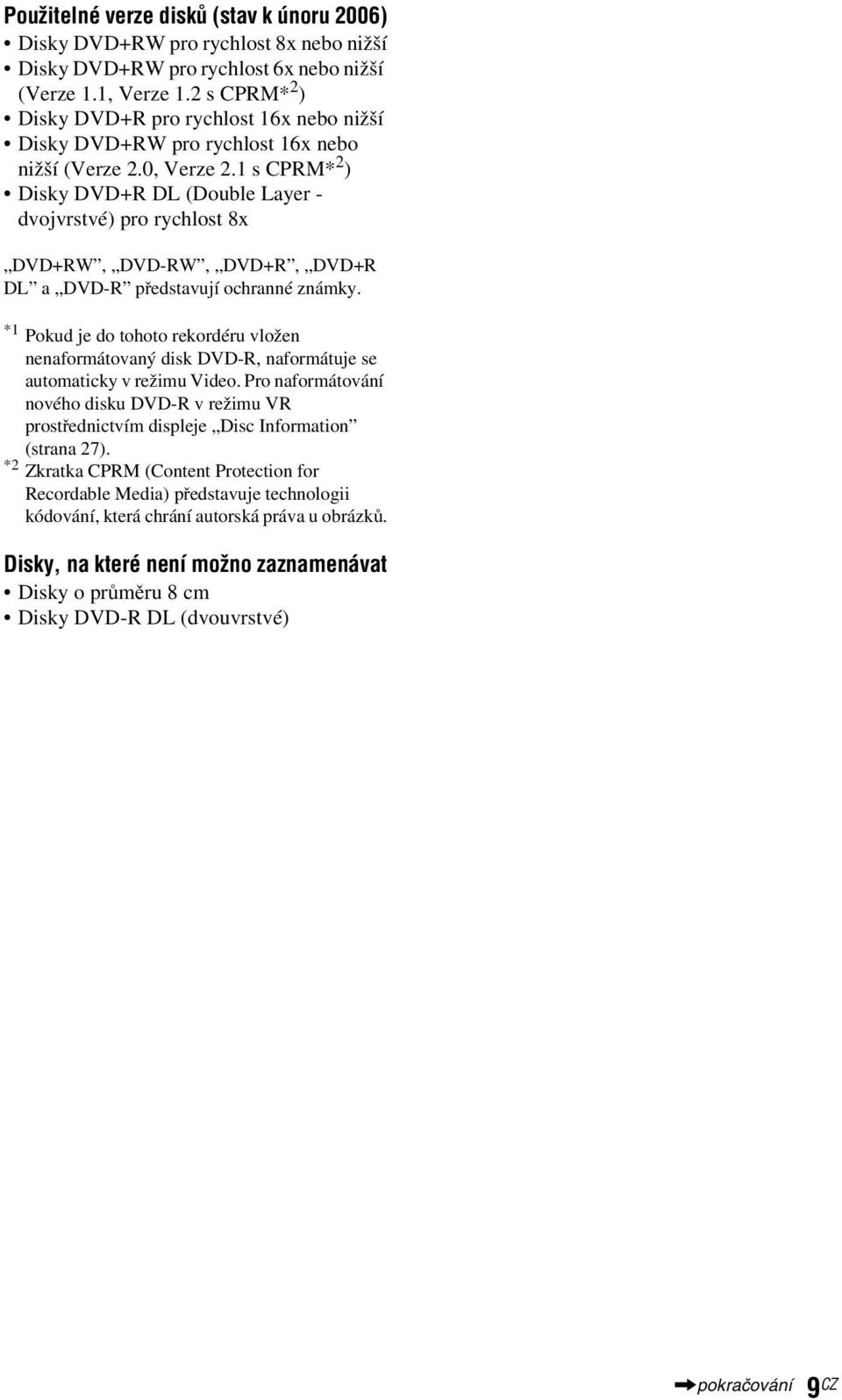

9 Použitelné verze disků (stav k únoru 2006) Disky DVD+RW pro rychlost 8x nebo nižší Disky DVD+RW pro rychlost 6x nebo nižší (Verze 1.1, Verze 1.2 s CPRM* 2 ) Disky DVD+R pro rychlost 16x nebo nižší Disky DVD+RW pro rychlost 16x nebo nižší (Verze 2.0, Verze 2.1 s CPRM* 2 ) Disky DVD+R DL (Double Layer - dvojvrstvé) pro rychlost 8x DVD+RW, DVD-RW, DVD+R, DVD+R DL a DVD-R představují ochranné známky. *1 Pokud je do tohoto rekordéru vložen nenaformátovaný disk DVD-R, naformátuje se automaticky v režimu Video. Pro naformátování nového disku DVD-R v režimu VR prostřednictvím displeje Disc Information (strana 27). *2 Zkratka CPRM (Content Protection for Recordable Media) představuje technologii kódování, která chrání autorská práva u obrázků. Disky, na které není možno zaznamenávat Diskyoprůměru8cm Disky DVD-R DL (dvouvrstvé),pokračování 9 CZ

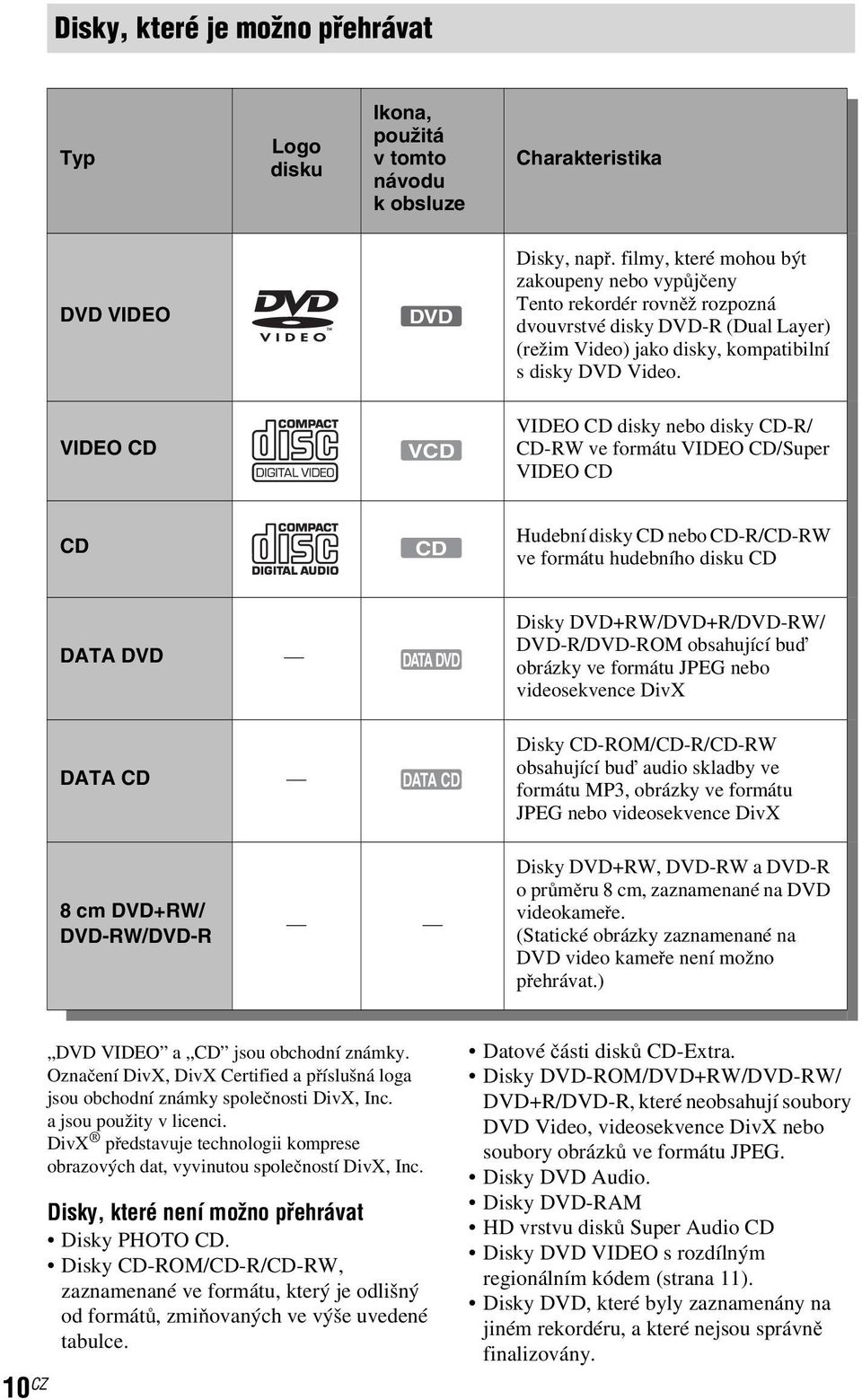

10 Disky, které je možno přehrávat Typ Logo disku Ikona, použitá vtomto návodu kobsluze Charakteristika DVD VIDEO DVD Disky, např. filmy, které mohou být zakoupeny nebo vypůjčeny Tento rekordér rovněž rozpozná dvouvrstvé disky DVD-R (Dual Layer) (režim Video) jako disky, kompatibilní s disky DVD Video. VIDEO CD VCD VIDEO CD disky nebo disky CD-R/ CD-RW ve formátu VIDEO CD/Super VIDEO CD CD CD Hudební disky CD nebo CD-R/CD-RW ve formátu hudebního disku CD DATA DVD DATA DVD Disky DVD+RW/DVD+R/DVD-RW/ DVD-R/DVD-ROM obsahující buď obrázky ve formátu JPEG nebo videosekvence DivX DATA CD DATA CD Disky CD-ROM/CD-R/CD-RW obsahující buď audio skladby ve formátu MP3, obrázky ve formátu JPEG nebo videosekvence DivX 8 cm DVD+RW/ DVD-RW/DVD-R Disky DVD+RW, DVD-RW a DVD-R oprůměru 8 cm, zaznamenané na DVD videokameře. (Statické obrázky zaznamenané na DVD video kameře není možno přehrávat.) 10 CZ DVD VIDEO a CD jsou obchodní známky. Označení DivX, DivX Certified a příslušná loga jsou obchodní známky společnosti DivX, Inc. a jsou použity v licenci. DivX představuje technologii komprese obrazových dat, vyvinutou společností DivX, Inc. Disky, které není možno přehrávat Disky PHOTO CD. Disky CD-ROM/CD-R/CD-RW, zaznamenané ve formátu, který je odlišný od formátů,zmiňovaných ve výše uvedené tabulce. Datové části disků CD-Extra. Disky DVD-ROM/DVD+RW/DVD-RW/ DVD+R/DVD-R, které neobsahují soubory DVD Video, videosekvence DivX nebo soubory obrázků ve formátu JPEG. Disky DVD Audio. Disky DVD-RAM HD vrstvu disků Super Audio CD Disky DVD VIDEO s rozdílným regionálním kódem (strana 11). Disky DVD, které byly zaznamenány na jiném rekordéru, a které nejsou správně finalizovány.

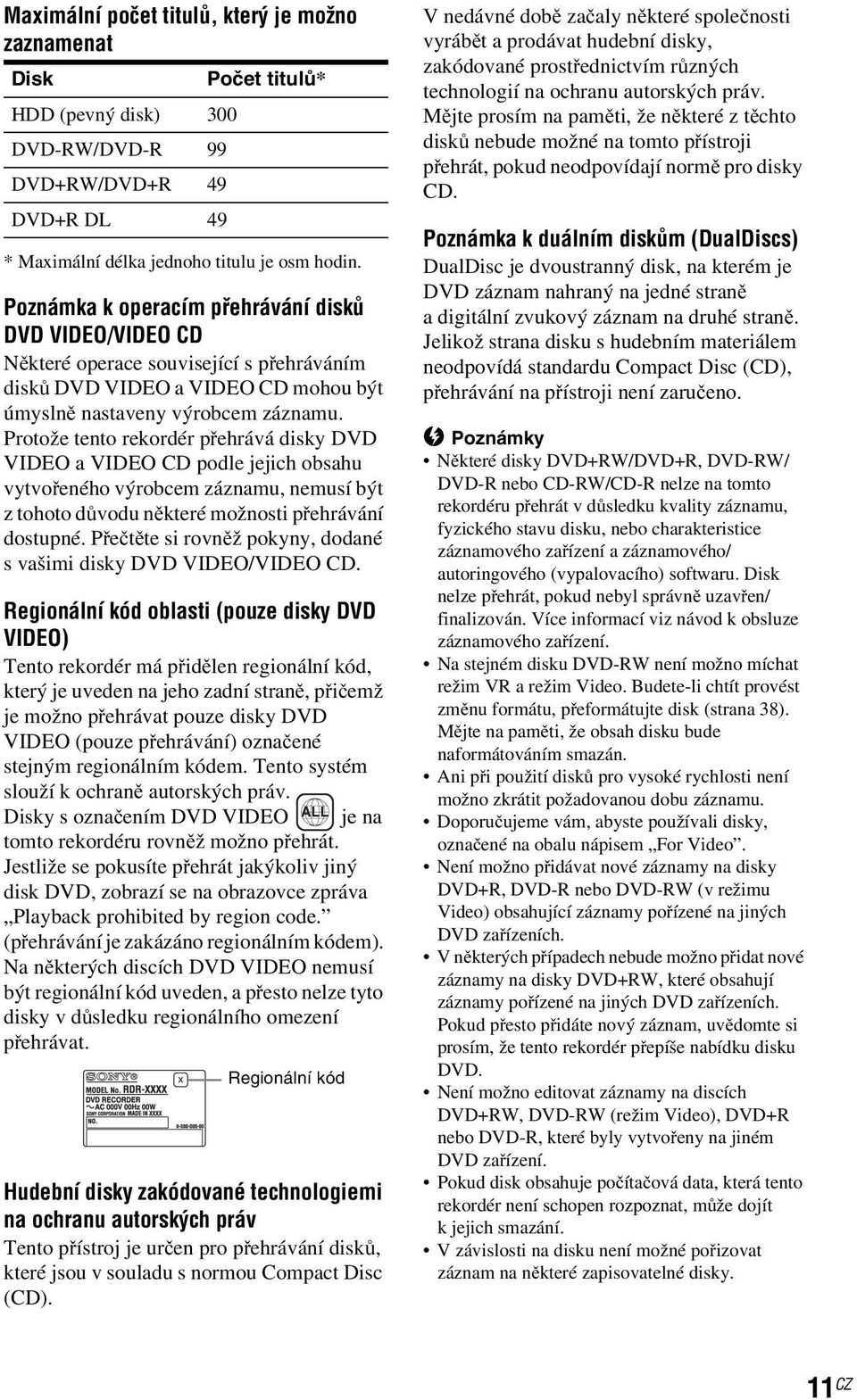

11 Maximální počet titulů, který je možno zaznamenat Disk Počet titulů* HDD (pevný disk) 300 DVD-RW/DVD-R 99 DVD+RW/DVD+R 49 DVD+R DL 49 * Maximální délka jednoho titulu je osm hodin. Poznámka k operacím přehrávání disků DVD VIDEO/VIDEO CD Některé operace související s přehráváním disků DVD VIDEO a VIDEO CD mohou být úmyslně nastaveny výrobcem záznamu. Protože tento rekordér přehrává disky DVD VIDEO a VIDEO CD podle jejich obsahu vytvořeného výrobcem záznamu, nemusí být z tohoto důvodu některé možnosti přehrávání dostupné. Přečtěte si rovněž pokyny, dodané s vašimi disky DVD VIDEO/VIDEO CD. Regionální kód oblasti (pouze disky DVD VIDEO) Tento rekordér má přidělen regionální kód, který je uveden na jeho zadní straně,přičemž je možno přehrávat pouze disky DVD VIDEO (pouze přehrávání) označené stejným regionálním kódem. Tento systém slouží k ochraně autorských práv. Disky s označením DVD VIDEO ALL je na tomto rekordéru rovněž možno přehrát. Jestliže se pokusíte přehrát jakýkoliv jiný disk DVD, zobrazí se na obrazovce zpráva Playback prohibited by region code. (přehrávání je zakázáno regionálním kódem). Na některých discích DVD VIDEO nemusí být regionální kód uveden, a přesto nelze tyto disky v důsledku regionálního omezení přehrávat. Regionální kód Hudební disky zakódované technologiemi na ochranu autorských práv Tento přístroj je určen pro přehrávání disků, které jsou v souladu s normou Compact Disc (CD). V nedávné době začaly některé společnosti vyrábět a prodávat hudební disky, zakódované prostřednictvím různých technologií na ochranu autorských práv. Mějte prosím na paměti, že některé z těchto disků nebude možné na tomto přístroji přehrát, pokud neodpovídají normě pro disky CD. Poznámka k duálním diskům (DualDiscs) DualDisc je dvoustranný disk, na kterém je DVD záznam nahraný na jedné straně a digitální zvukový záznam na druhé straně. Jelikož strana disku s hudebním materiálem neodpovídá standardu Compact Disc (CD), přehrávání na přístroji není zaručeno. b Poznámky Některé disky DVD+RW/DVD+R, DVD-RW/ DVD-R nebo CD-RW/CD-R nelze na tomto rekordéru přehrát v důsledku kvality záznamu, fyzického stavu disku, nebo charakteristice záznamového zařízení a záznamového/ autoringového (vypalovacího) softwaru. Disk nelze přehrát, pokud nebyl správně uzavřen/ finalizován. Více informací viz návod k obsluze záznamového zařízení. Na stejném disku DVD-RW není možno míchat režim VR a režim Video. Budete-li chtít provést změnu formátu, přeformátujte disk (strana 38). Mějtenapaměti, že obsah disku bude naformátováním smazán. Anipři použití disků pro vysoké rychlosti není možno zkrátit požadovanou dobu záznamu. Doporučujeme vám, abyste používali disky, označené na obalu nápisem For Video. Není možno přidávat nové záznamy na disky DVD+R, DVD-R nebo DVD-RW (v režimu Video) obsahující záznamy pořízenénajiných DVD zařízeních. V některých případech nebude možno přidat nové záznamy na disky DVD+RW, které obsahují záznamy pořízené na jiných DVD zařízeních. Pokud přesto přidáte nový záznam, uvědomte si prosím, že tento rekordér přepíše nabídku disku DVD. Není možno editovat záznamy na discích DVD+RW, DVD-RW (režim Video), DVD+R nebo DVD-R, které byly vytvořenynajiném DVD zařízení. Pokud disk obsahuje počítačová data, která tento rekordér není schopen rozpoznat, může dojít k jejich smazání. V závislosti na disku není možné pořizovat záznam na některé zapisovatelné disky. 11 CZ

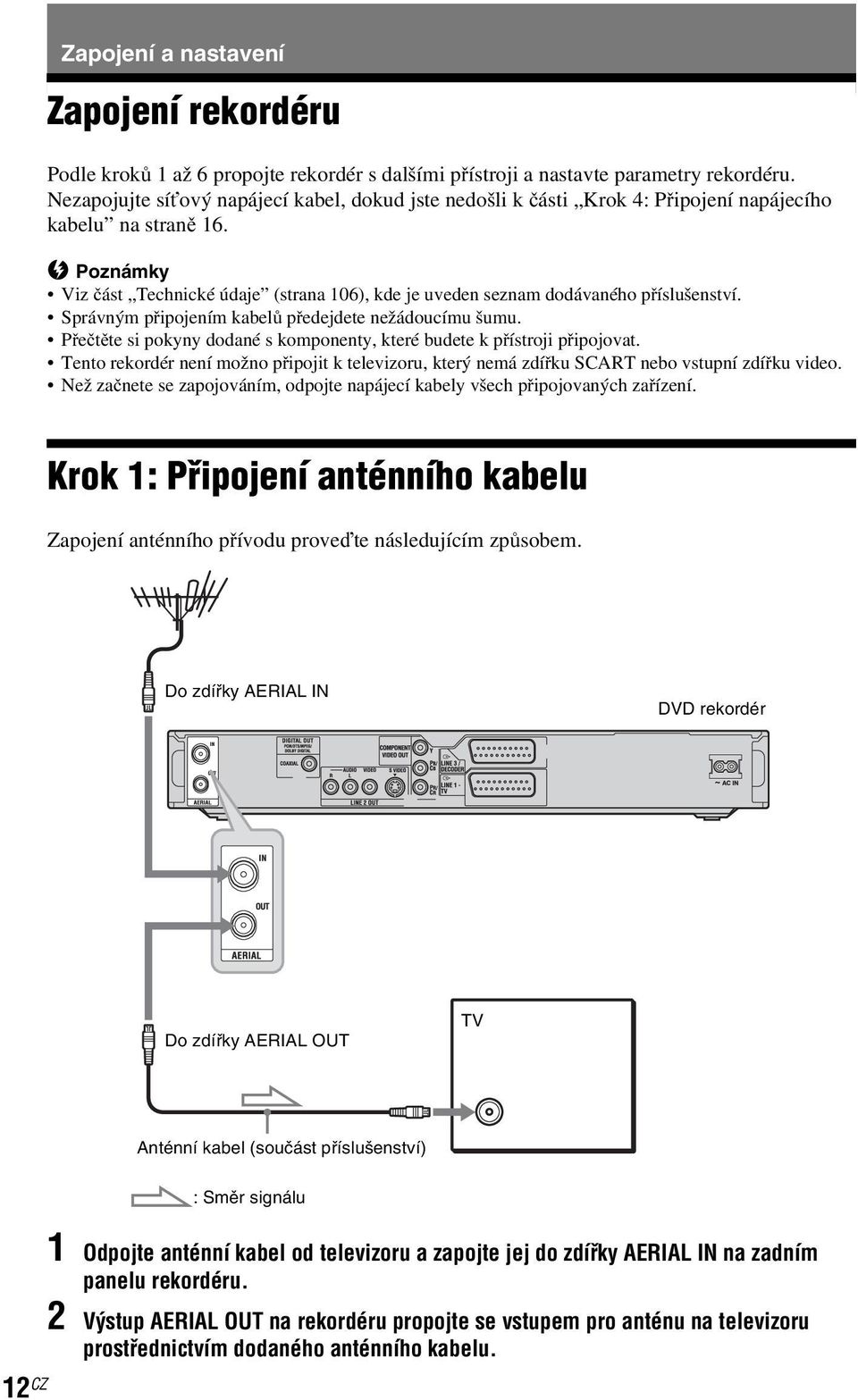

12 Zapojení a nastavení Zapojení rekordéru Podle kroků 1 až 6 propojte rekordér s dalšími přístroji a nastavte parametry rekordéru. Nezapojujte síťový napájecí kabel, dokud jste nedošli k části Krok 4: Připojení napájecího kabelu na straně 16. b Poznámky Vizčást Technické údaje (strana 106), kde je uveden seznam dodávaného příslušenství. Správným připojením kabelů předejdete nežádoucímu šumu. Přečtěte si pokyny dodané s komponenty, které budete k přístroji připojovat. Tento rekordér není možno připojit k televizoru, který nemá zdířku SCART nebo vstupní zdířku video. Než začnete se zapojováním, odpojte napájecí kabely všech připojovaných zařízení. Krok 1: Připojení anténního kabelu Zapojení anténního přívodu proveďte následujícím způsobem. Do zdířky AERIAL IN DVD rekordér Do zdířky AERIAL OUT TV Anténní kabel (součást příslušenství) : Směr signálu 12 CZ 1 Odpojte anténní kabel od televizoru a zapojte jej do zdířky AERIAL IN na zadním panelu rekordéru. 2 Výstup AERIAL OUT na rekordéru propojte se vstupem pro anténu na televizoru prostřednictvím dodaného anténního kabelu.

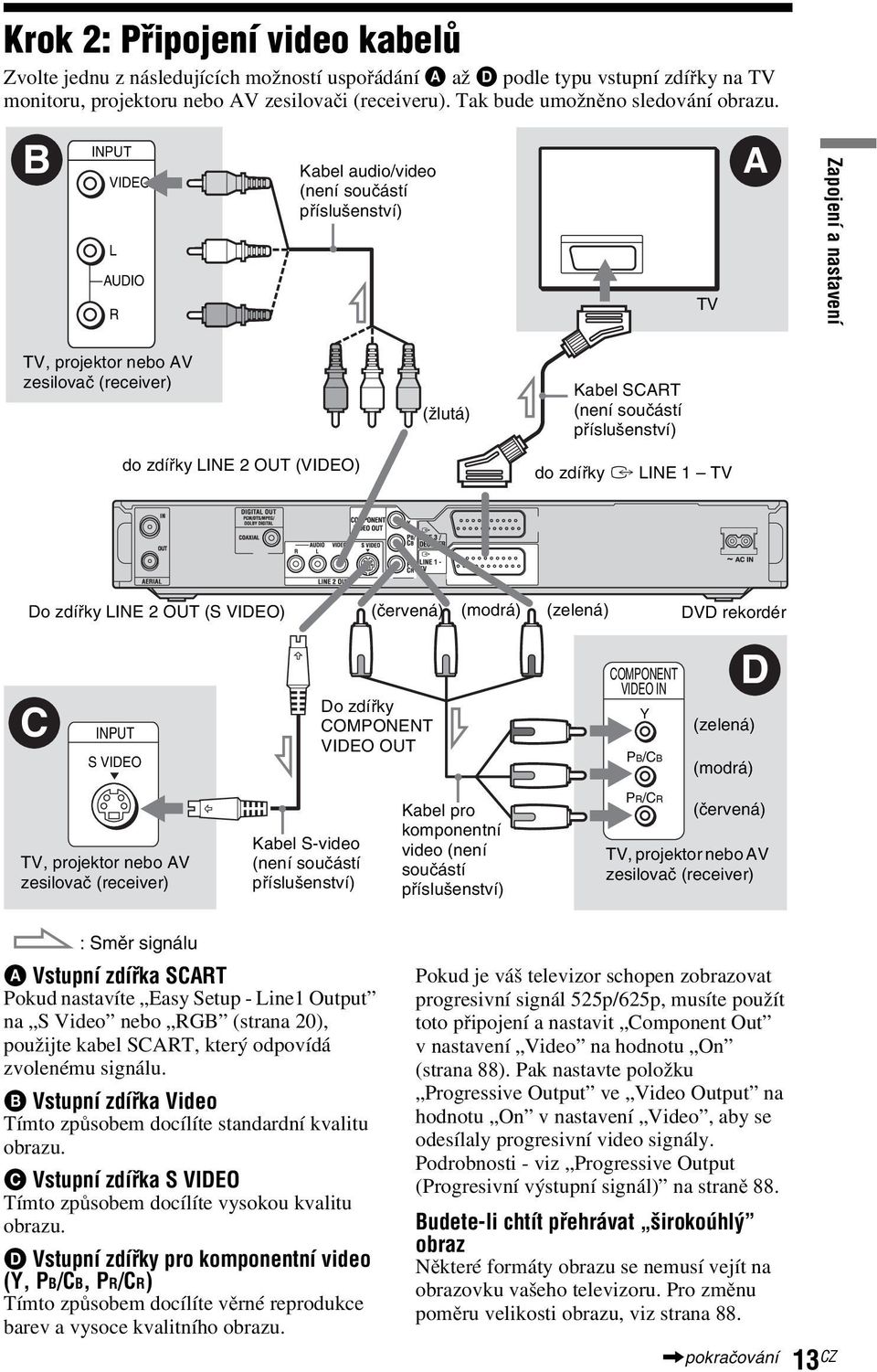

13 Krok 2: Připojení video kabelů Zvolte jednu z následujících možností uspořádání A až D podle typu vstupní zdířky na TV monitoru, projektoru nebo AV zesilovači (receiveru). Tak bude umožněno sledování obrazu. B INPUT VIDEO L AUDIO R Kabel audio/video (není součástí příslušenství) TV A Zapojení a nastavení TV, projektor nebo AV zesilovač (receiver) do zdířky LINE 2 OUT (VIDEO) (žlutá) Kabel SCART (není součástí příslušenství) do zdířky i LINE 1 TV Do zdířky LINE 2 OUT (S VIDEO) (červená) (modrá) (zelená) DVD rekordér C INPUT S VIDEO Do zdířky COMPONENT VIDEO OUT COMPONENT VIDEO IN Y PB/CB D (zelená) (modrá) TV, projektor nebo AV zesilovač (receiver) Kabel S-video (není součástí příslušenství) Kabel pro komponentní video (není součástí příslušenství) PR/CR (červená) TV, projektor nebo AV zesilovač (receiver) : Směr signálu A Vstupní zdířka SCART Pokud nastavíte Easy Setup - Line1 Output na S Video nebo RGB (strana 20), použijte kabel SCART, který odpovídá zvolenému signálu. B Vstupní zdířka Video Tímto způsobem docílíte standardní kvalitu obrazu. C Vstupní zdířka S VIDEO Tímto způsobem docílíte vysokou kvalitu obrazu. D Vstupní zdířky pro komponentní video (Y, PB/CB, PR/CR) Tímto způsobem docílíte věrné reprodukce barev a vysoce kvalitního obrazu. Pokud je váš televizor schopen zobrazovat progresivní signál 525p/625p, musíte použít toto připojení a nastavit Component Out v nastavení Video na hodnotu On (strana 88). Pak nastavte položku Progressive Output ve Video Output na hodnotu On v nastavení Video, aby se odesílaly progresivní video signály. Podrobnosti - viz Progressive Output (Progresivní výstupní signál) na straně 88. Budete-li chtít přehrávat širokoúhlý obraz Některé formáty obrazu se nemusí vejít na obrazovku vašeho televizoru. Pro změnu poměru velikosti obrazu, viz strana 88.,pokračování 13 CZ

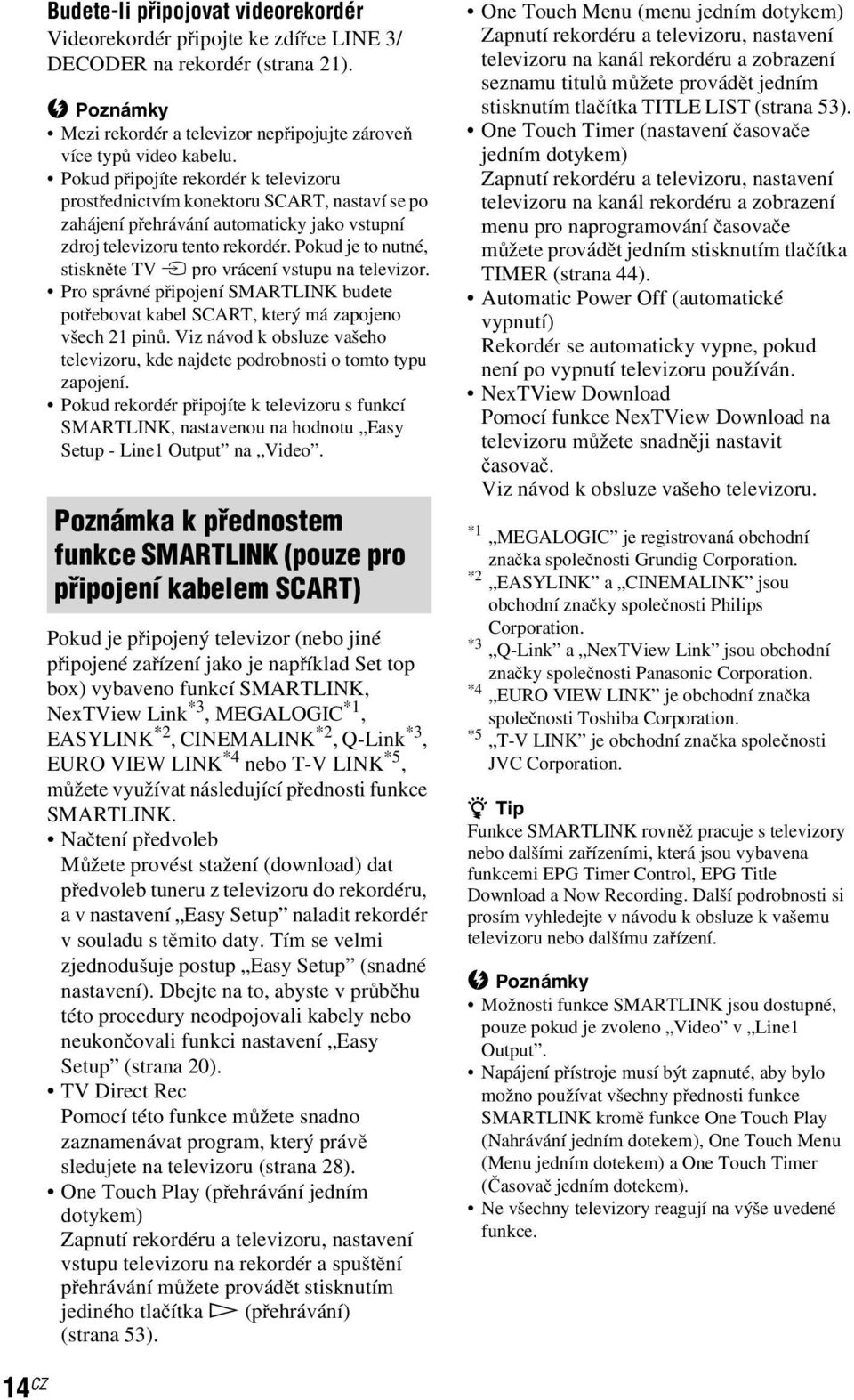

14 Budete-li připojovat videorekordér Videorekordér připojte ke zdířce LINE 3/ DECODER na rekordér (strana 21). b Poznámky Mezi rekordér a televizor nepřipojujte zároveň více typů video kabelu. Pokud připojíte rekordér k televizoru prostřednictvím konektoru SCART, nastaví se po zahájení přehrávání automaticky jako vstupní zdroj televizoru tento rekordér. Pokud je to nutné, stiskněte TV t pro vrácení vstupu na televizor. Pro správné připojení SMARTLINK budete potřebovat kabel SCART, který má zapojeno všech 21 pinů. Viz návod k obsluze vašeho televizoru, kde najdete podrobnosti o tomto typu zapojení. Pokud rekordér připojíte k televizoru s funkcí SMARTLINK, nastavenou na hodnotu Easy Setup - Line1 Output na Video. Poznámka k přednostem funkce SMARTLINK (pouze pro připojení kabelem SCART) Pokud je připojený televizor (nebo jiné připojené zařízení jako je například Set top box) vybaveno funkcí SMARTLINK, NexTView Link *3, MEGALOGIC *1, EASYLINK *2,CINEMALINK *2,Q-Link *3, EURO VIEW LINK *4 nebo T-V LINK *5, můžete využívat následující přednosti funkce SMARTLINK. Načtení předvoleb Můžete provést stažení (download) dat předvoleb tuneru z televizoru do rekordéru, a v nastavení Easy Setup naladit rekordér vsouladustěmito daty. Tím se velmi zjednodušuje postup Easy Setup (snadné nastavení). Dbejte na to, abyste v průběhu této procedury neodpojovali kabely nebo neukončovali funkci nastavení Easy Setup (strana 20). TV Direct Rec Pomocí této funkce můžete snadno zaznamenávat program, který právě sledujete na televizoru (strana 28). One Touch Play (přehrávání jedním dotykem) Zapnutí rekordéru a televizoru, nastavení vstupu televizoru na rekordér a spuštění přehrávání můžete provádět stisknutím jediného tlačítka H (přehrávání) (strana 53). One Touch Menu (menu jedním dotykem) Zapnutí rekordéru a televizoru, nastavení televizoru na kanál rekordéru a zobrazení seznamu titulů můžete provádět jedním stisknutím tlačítka TITLE LIST (strana 53). One Touch Timer (nastavení časovače jedním dotykem) Zapnutí rekordéru a televizoru, nastavení televizoru na kanál rekordéru a zobrazení menu pro naprogramování časovače můžete provádět jedním stisknutím tlačítka TIMER (strana 44). Automatic Power Off (automatické vypnutí) Rekordér se automaticky vypne, pokud není po vypnutí televizoru používán. NexTView Download Pomocí funkce NexTView Download na televizoru můžete snadněji nastavit časovač. Viz návod k obsluze vašeho televizoru. *1 MEGALOGIC je registrovaná obchodní značka společnosti Grundig Corporation. *2 EASYLINK a CINEMALINK jsou obchodní značky společnosti Philips Corporation. *3 Q-Link a NexTView Link jsou obchodní značky společnosti Panasonic Corporation. *4 EURO VIEW LINK je obchodní značka společnosti Toshiba Corporation. *5 T-V LINK je obchodní značka společnosti JVC Corporation. z Tip Funkce SMARTLINK rovněž pracuje s televizory nebo dalšími zařízeními, která jsou vybavena funkcemi EPG Timer Control, EPG Title Download a Now Recording. Další podrobnosti si prosím vyhledejte v návodu k obsluze k vašemu televizoru nebo dalšímu zařízení. b Poznámky Možnosti funkce SMARTLINK jsou dostupné, pouze pokud je zvoleno Video v Line1 Output. Napájení přístroje musí být zapnuté, aby bylo možno používat všechny přednosti funkce SMARTLINK kromě funkce One Touch Play (Nahrávání jedním dotekem), One Touch Menu (Menu jedním dotekem) a One Touch Timer (Časovač jedním dotekem). Ne všechny televizory reagují na výše uvedené funkce. 14 CZ

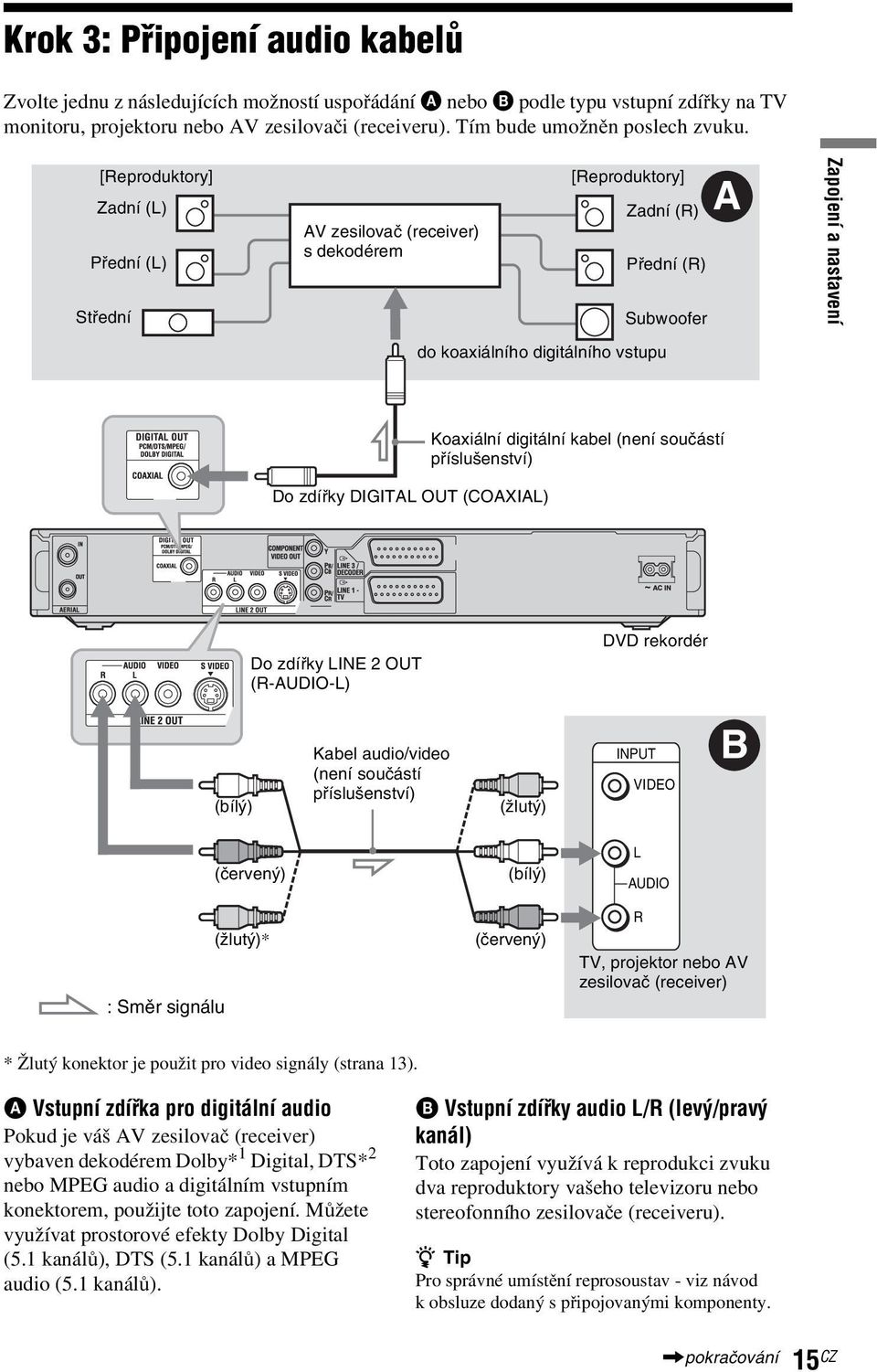

15 Krok 3: Připojení audio kabelů Zvolte jednu z následujících možností uspořádání A nebo B podle typu vstupní zdířky na TV monitoru, projektoru nebo AV zesilovači (receiveru). Tím bude umožněn poslech zvuku. [Reproduktory] Zadní (L) Přední (L) Střední AV zesilovač (receiver) s dekodérem [Reproduktory] Zadní (R) Přední (R) Subwoofer do koaxiálního digitálního vstupu A Zapojení a nastavení Do zdířky DIGITAL OUT (COAXIAL) Koaxiální digitální kabel (není součástí příslušenství) Do zdířky LINE 2 OUT (R-AUDIO-L) DVD rekordér (bílý) Kabel audio/video (není součástí příslušenství) (žlutý) INPUT VIDEO B (červený) (bílý) L AUDIO : Směr signálu (žlutý)* (červený) R TV, projektor nebo AV zesilovač (receiver) * Žlutý konektor je použit pro video signály (strana 13). A Vstupní zdířka pro digitální audio Pokud je váš AV zesilovač (receiver) vybaven dekodérem Dolby* 1 Digital, DTS* 2 nebo MPEG audio a digitálním vstupním konektorem, použijte toto zapojení. Můžete využívat prostorové efekty Dolby Digital (5.1 kanálů), DTS (5.1 kanálů)ampeg audio(5.1kanálů). B Vstupní zdířky audio L/R (levý/pravý kanál) Toto zapojení využívá k reprodukci zvuku dva reproduktory vašeho televizoru nebo stereofonního zesilovače (receiveru). z Tip Pro správné umístění reprosoustav - viz návod k obsluze dodaný s připojovanými komponenty.,pokračování 15 CZ

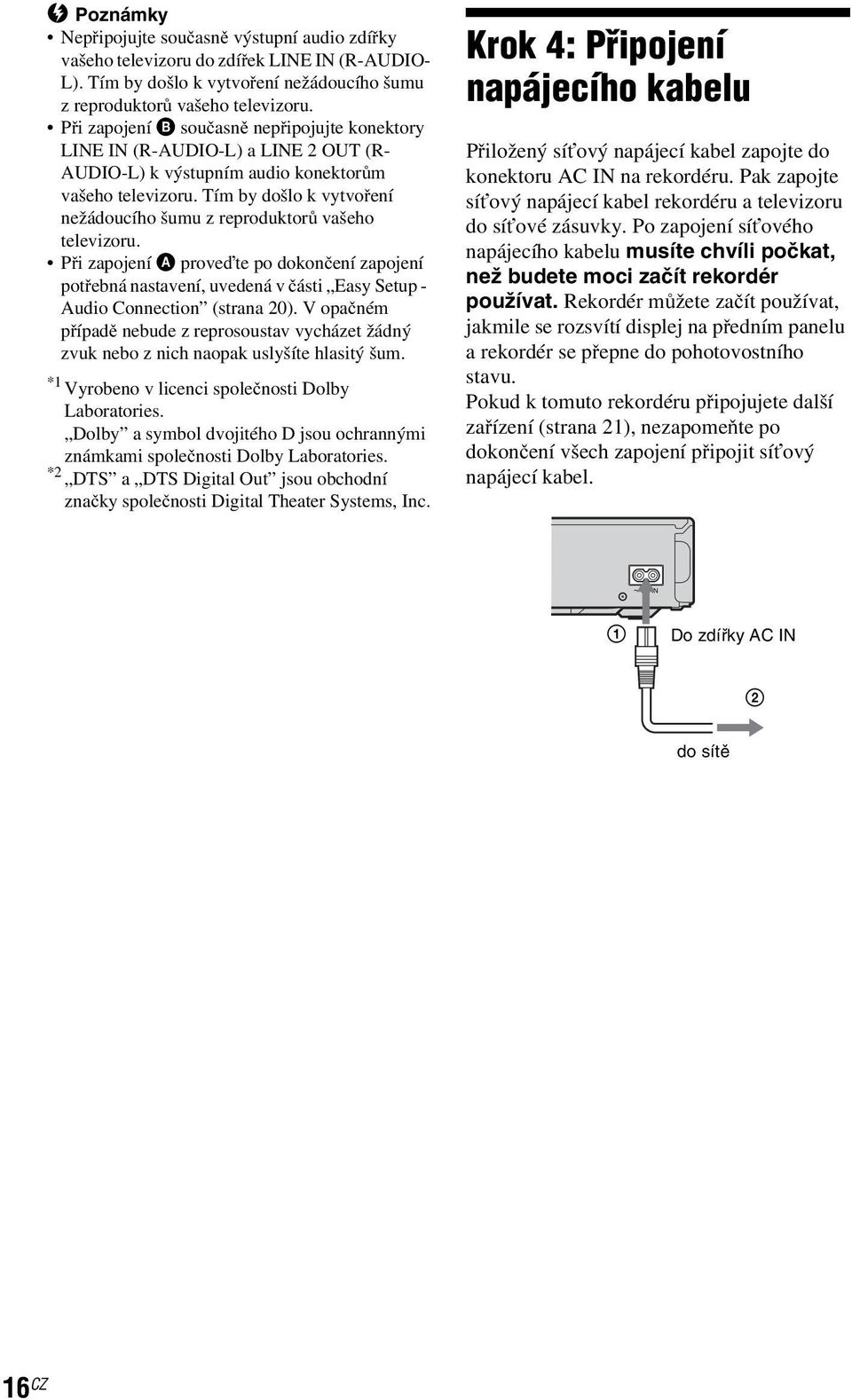

16 b Poznámky Nepřipojujte současně výstupní audio zdířky vašeho televizoru do zdířek LINE IN (R-AUDIO- L). Tím by došlo k vytvoření nežádoucího šumu z reproduktorů vašeho televizoru. Při zapojení B současně nepřipojujte konektory LINE IN (R-AUDIO-L) a LINE 2 OUT (R- AUDIO-L) k výstupním audio konektorům vašeho televizoru. Tím by došlo k vytvoření nežádoucího šumu z reproduktorů vašeho televizoru. Při zapojení A proveďte po dokončení zapojení potřebná nastavení, uvedená v části Easy Setup - Audio Connection (strana 20). V opačném případě nebude z reprosoustav vycházet žádný zvuk nebo z nich naopak uslyšíte hlasitý šum. *1 Vyrobeno v licenci společnosti Dolby Laboratories. Dolby a symbol dvojitého D jsou ochrannými známkami společnosti Dolby Laboratories. *2 DTS a DTS Digital Out jsou obchodní značky společnosti Digital Theater Systems, Inc. Krok 4: Připojení napájecího kabelu Přiložený síťový napájecí kabel zapojte do konektoru AC IN na rekordéru. Pak zapojte síťový napájecí kabel rekordéru a televizoru do síťové zásuvky. Po zapojení síťového napájecího kabelu musíte chvíli počkat, než budete moci začít rekordér používat. Rekordér můžete začít používat, jakmile se rozsvítí displej na předním panelu a rekordér se přepne do pohotovostního stavu. Pokud k tomuto rekordéru připojujete další zařízení (strana 21), nezapomeňte po dokončení všech zapojení připojit síťový napájecí kabel. ~ AC IN 1 Do zdířky AC IN 2 do sítě 16 CZ

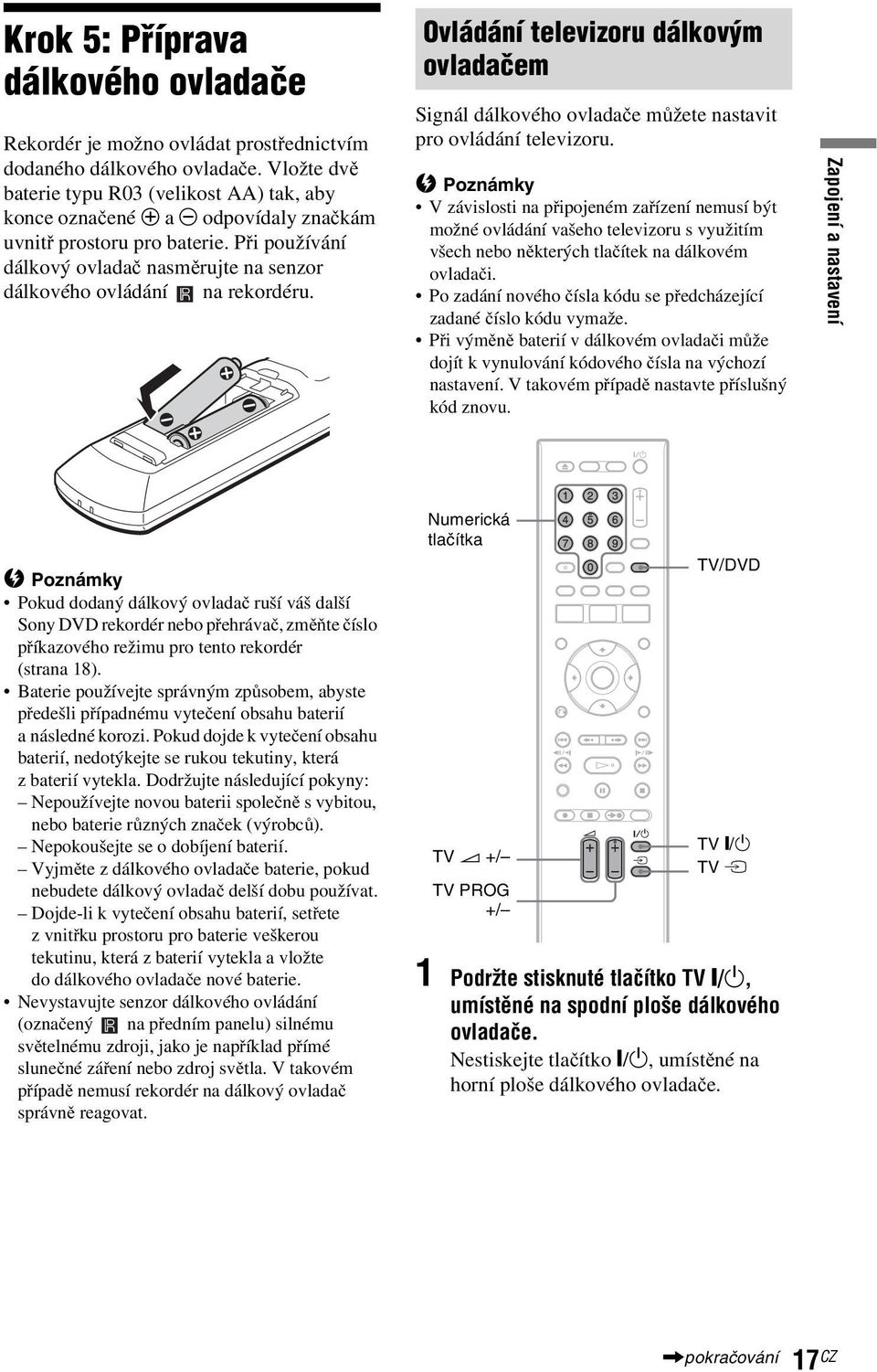

17 Krok 5: Příprava dálkového ovladače Rekordér je možno ovládat prostřednictvím dodaného dálkového ovladače. Vložte dvě baterie typu R03 (velikost AA) tak, aby konce označené 3 a # odpovídaly značkám uvnitř prostoru pro baterie. Při používání dálkový ovladač nasměrujtenasenzor dálkového ovládání na rekordéru. Ovládání televizoru dálkovým ovladačem Signál dálkového ovladače můžete nastavit pro ovládání televizoru. b Poznámky V závislosti na připojeném zařízení nemusí být možné ovládání vašeho televizoru s využitím všech nebo některých tlačítek na dálkovém ovladači. Po zadání nového čísla kódu se předcházející zadané číslo kódu vymaže. Při výměně baterií v dálkovém ovladači může dojít k vynulování kódového čísla na výchozí nastavení. V takovém případě nastavte příslušný kód znovu. Zapojení a nastavení b Poznámky Pokud dodaný dálkový ovladač ruší váš další Sony DVD rekordér nebo přehrávač,změňte číslo příkazového režimu pro tento rekordér (strana 18). Baterie používejte správným způsobem, abyste předešli případnému vytečení obsahu baterií a následné korozi. Pokud dojde k vytečení obsahu baterií, nedotýkejte se rukou tekutiny, která z baterií vytekla. Dodržujte následující pokyny: Nepoužívejtenovoubateriispolečně s vybitou, nebo baterie různých značek (výrobců). Nepokoušejte se o dobíjení baterií. Vyjměte z dálkového ovladače baterie, pokud nebudete dálkový ovladač delší dobu používat. Dojde-li k vytečení obsahu baterií, setřete zvnitřku prostoru pro baterie veškerou tekutinu, která z baterií vytekla a vložte do dálkového ovladače nové baterie. Nevystavujte senzor dálkového ovládání (označený na předním panelu) silnému světelnému zdroji, jako je například přímé slunečné záření nebo zdroj světla. V takovém případě nemusí rekordér na dálkový ovladač správně reagovat. Numerická tlačítka TV 2 +/ TV PROG +/ TV/DVD TV [/1 TV t 1 Podržte stisknuté tlačítko TV [/1, umístěné na spodní ploše dálkového ovladače. Nestiskejte tlačítko [/1, umístěné na horní ploše dálkového ovladače.,pokračování 17 CZ

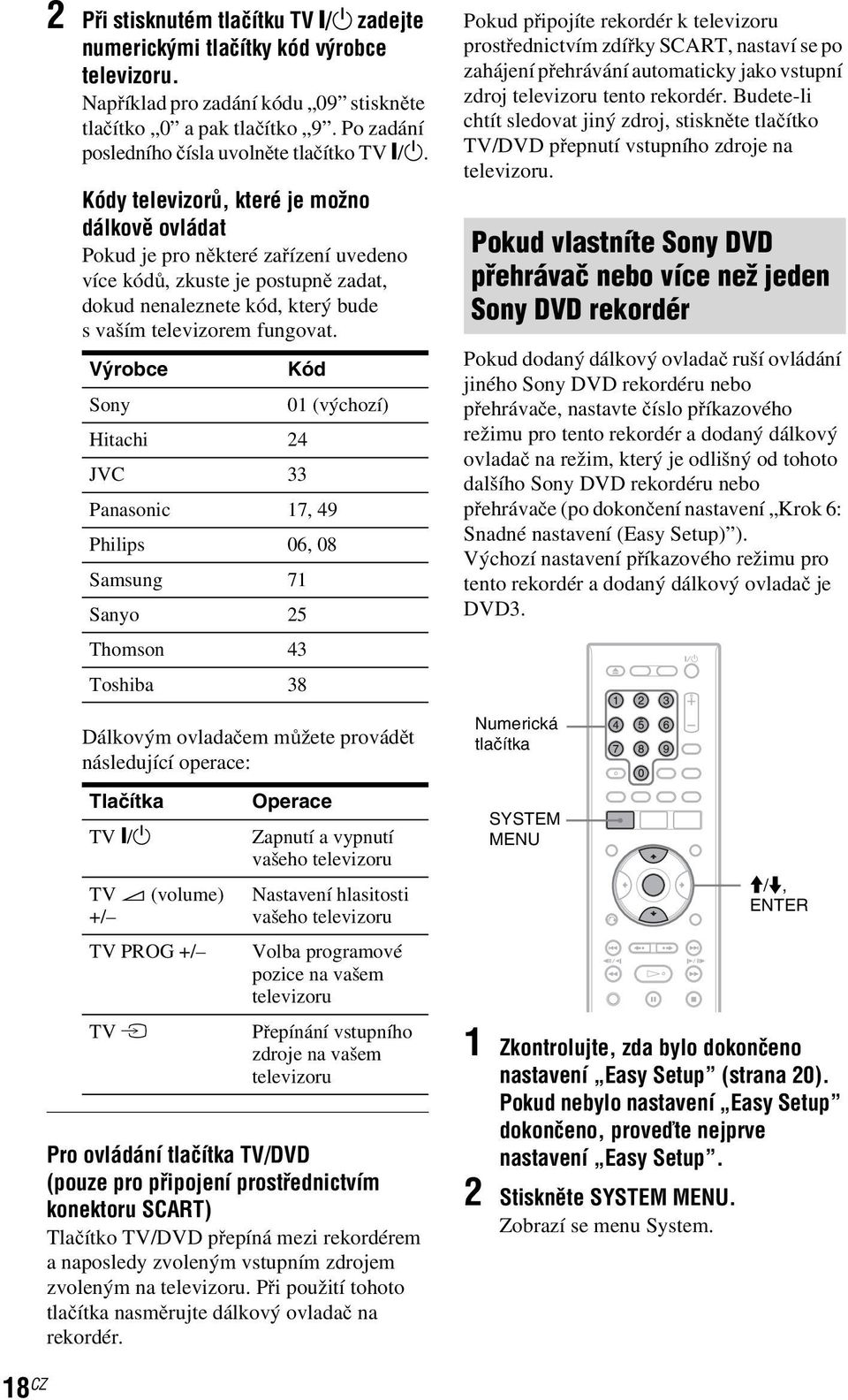

18 2 Při stisknutém tlačítku TV [/1 zadejte numerickými tlačítky kód výrobce televizoru. Například pro zadání kódu 09 stiskněte tlačítko 0 a pak tlačítko 9. Po zadání posledního čísla uvolněte tlačítko TV [/1. Kódy televizorů, které je možno dálkově ovládat Pokud je pro některé zařízení uvedeno více kódů, zkuste je postupně zadat, dokud nenaleznete kód, který bude s vaším televizorem fungovat. Výrobce Kód Sony 01 (výchozí) Hitachi 24 JVC 33 Panasonic 17, 49 Philips 06, 08 Samsung 71 Sanyo 25 Thomson 43 Toshiba 38 Dálkovým ovladačem můžete provádět následující operace: Tlačítka TV [/1 TV 2 (volume) +/ TV PROG +/ TV t Operace Zapnutí a vypnutí vašeho televizoru Nastavení hlasitosti vašeho televizoru Volba programové pozice na vašem televizoru Přepínání vstupního zdroje na vašem televizoru Pro ovládání tlačítka TV/DVD (pouze pro připojení prostřednictvím konektoru SCART) Tlačítko TV/DVD přepíná mezi rekordérem a naposledy zvoleným vstupním zdrojem zvoleným na televizoru. Při použití tohoto tlačítka nasměrujte dálkový ovladač na rekordér. Pokud připojíte rekordér k televizoru prostřednictvím zdířky SCART, nastaví se po zahájení přehrávání automaticky jako vstupní zdroj televizoru tento rekordér. Budete-li chtít sledovat jiný zdroj, stiskněte tlačítko TV/DVD přepnutí vstupního zdroje na televizoru. Pokud vlastníte Sony DVD přehrávač nebo více než jeden Sony DVD rekordér Pokud dodaný dálkový ovladač ruší ovládání jiného Sony DVD rekordéru nebo přehrávače, nastavte číslo příkazového režimu pro tento rekordér a dodaný dálkový ovladač na režim, který je odlišný od tohoto dalšího Sony DVD rekordéru nebo přehrávače (po dokončení nastavení Krok 6: Snadné nastavení (Easy Setup) ). Výchozí nastavení příkazového režimu pro tento rekordér a dodaný dálkový ovladač je DVD3. Numerická tlačítka SYSTEM MENU M/m, ENTER 1 Zkontrolujte, zda bylo dokončeno nastavení Easy Setup (strana 20). Pokud nebylo nastavení Easy Setup dokončeno, proveďte nejprve nastavení Easy Setup. 2 Stiskněte SYSTEM MENU. Zobrazí se menu System. 18 CZ

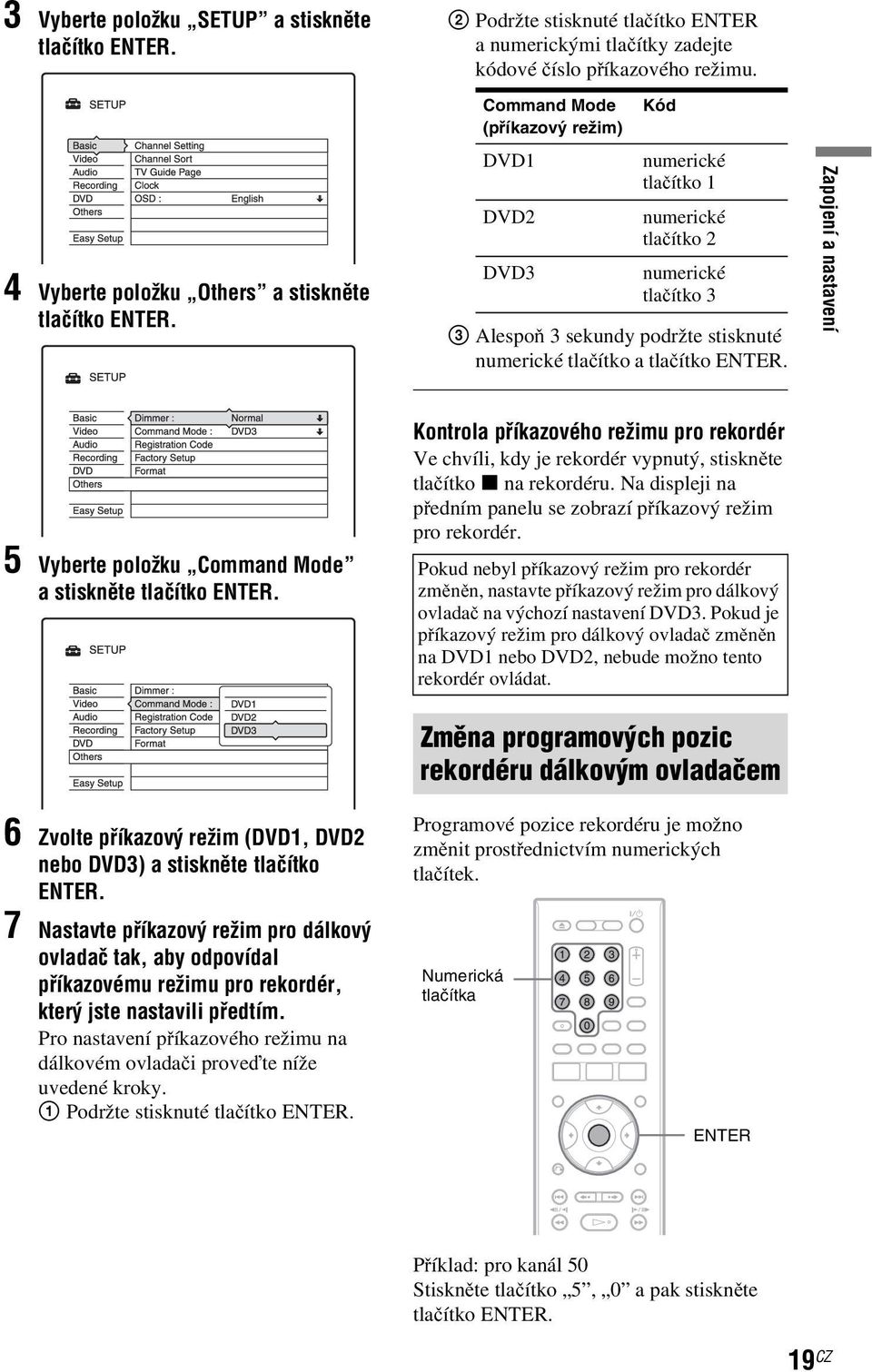

19 3 Vyberte položku SETUP a stiskněte 4 Vyberte položku Others a stiskněte 2 Podržte stisknuté tlačítko ENTER a numerickými tlačítky zadejte kódové číslo příkazového režimu. Command Mode (příkazový režim) DVD1 DVD2 DVD3 Kód numerické tlačítko 1 numerické tlačítko 2 numerické tlačítko 3 3 Alespoň 3 sekundy podržte stisknuté numerické tlačítko a Zapojení a nastavení 5 Vyberte položku Command Mode a stiskněte 6 Zvolte příkazový režim (DVD1, DVD2 nebo DVD3) a stiskněte tlačítko ENTER. 7 Nastavte příkazový režim pro dálkový ovladač tak, aby odpovídal příkazovému režimu pro rekordér, který jste nastavili předtím. Pro nastavení příkazového režimu na dálkovém ovladači proveďte níže uvedené kroky. 1 Podržte stisknuté Kontrola příkazového režimu pro rekordér Ve chvíli, kdy je rekordér vypnutý, stiskněte tlačítko x na rekordéru. Na displeji na předním panelu se zobrazí příkazový režim pro rekordér. Pokud nebyl příkazový režim pro rekordér změněn, nastavte příkazový režim pro dálkový ovladač na výchozí nastavení DVD3. Pokud je příkazový režim pro dálkový ovladač změněn na DVD1 nebo DVD2, nebude možno tento rekordér ovládat. Změna programových pozic rekordéru dálkovým ovladačem Programové pozice rekordéru je možno změnit prostřednictvím numerických tlačítek. Numerická tlačítka ENTER Příklad: pro kanál 50 Stiskněte tlačítko 5, 0 a pak stiskněte 19 CZ

20 20 CZ Krok 6: Snadné nastavení (Easy Setup) Proveďte základní nastavení podle pokynů na obrazovce v části Easy Setup. O RETURN [/1 </M/m/,, ENTER TV [/1 1 Zapněte rekordér a televizor. Přepněte přepínač vstupu na televizoru tak, aby se signál z rekordéru objevil na obrazovce televizoru. Objeví se zpráva o počátečním nastavení. Pokud se tato zpráva nezobrazí, zvolte nastavení Easy Setup ze systémového menu SETUP ( Nastavení a úpravy na straně 83). 2 Stiskněte Postupujte podle instrukcí na obrazovce pro provedení následujících nastavení. Easy Setup - OSD Zvolte jazyk pro menu na obrazovce. Easy Setup - Tuner System Zvolte svou zemi/region nebo jazyk. Pořadí programových pozic bude nastaveno v souladu se zvolenou zemí/ regionem. Pro ruční nastavení programových pozic -vizstrana83. Pokud žijete v zemi, kde se mluví francouzsky, ale která není uvedena v seznamu na displeji, zvolte možnost ELSE - English. Easy Setup - Clock Rekordér automaticky vyhledá časový signál. Pokud není časový signál nalezen, nastavte hodiny ručně pomocí </M/m/, astiskněte ENTER. Easy Setup - TV Type (strana 88) Pokud máte televizor se širokoúhlou obrazovkou, zvolte 16:9. Pokud máte standardní televizor, zvolte buď 4:3 Letter Box (zmenšení pro vyplnění obrazovky) nebo 4:3 Pan Scan (roztažení pro vyplnění obrazovky). Tím je určeno, jak širokoúhlý obraz uvidíte na televizoru. Easy Setup - Component Out Pokud používáte konektory COMPONENT VIDEO OUT, zvolte hodnotu On. Easy Setup - Line3 Input Pokud máte v úmyslu připojit ke zdířkám LINE 3/DECODER analogový dekodér (například pro placenou televizi PAY- TV/Canal Plus), zvolte hodnotu Yes. Easy Setup - Line1 Output Pro výstup signálů Video, zvolte Video. Pro výstup signálů S video zvolte S Video. Pro výstup signálů RGB zvolte RGB. Vyberte možnost Video pro využití možností funkce SMARTLINK. Pokud nastavíte položku Easy Setup - Component Out na hodnotu On, není možno zvolit položku RGB. Pokud nastavíte položku Easy Setup - Line3 Input na hodnotu Yes, není možno zvolit položku S Video. Easy Setup - Audio Connection Pokud připojený AV zesilovač (receiver) používá koaxiální kabel, zvolte hodnotu Yes : DIGITAL OUT a nastavte digitální výstupní signál (strana 91). 3 Stiskněte tlačítko ENTER, jakmile se zobrazí Finish. Nastavení Easy Setup je dokončeno. Návrat k předchozímu kroku Stiskněte O RETURN. z Tipy Vpřípadě, že je váš AV zesilovač (receiver) vybaven dekodérem MPEG audio, nastavte položku MPEG na hodnotu MPEG (strana 91). Pokud chcete spustit nastavení Easy Setup znovu, vyberte v menu System položku Easy Setup z SETUP (strana 97).

21 Připojení videorekordéru nebo podobného zařízení Po odpojení síťového napájecího kabelu rekordéru ze zásuvky, připojte videorekordér nebo podobné zařízení ke zdířkám LINE IN na rekordéru. Použijte konektor DV IN na předním panelu, pokud je zařízení vybaveno DV výstupem (konektor i.link) (strana 77). Podrobnosti - viz návod k obsluze, dodaný s připojovaným zařízením. Pro záznam na tomto rekordéru, viz Záznam z připojeného zařízení bez použití časovače na straně 51. Připojení ke zdířkám LINE 3/DECODER Připojte videorekordér nebo podobné záznamové zařízení ke zdířkám LINE 3/DECODER na tomto rekordéru. Zapojení a nastavení Videorekordér TV Kabel SCART (není součástí příslušenství) do vstupu SCART do zdířky i LINE 3/DECODER Do zdířky LINE 1 TV DVD rekordér b Poznámky Obraz obsahující signály ochrany proti jakémukoli kopírování nebude možno zaznamenávat. Pokud signály prochází z rekordéru přes videorekordér, nemusíte získat na obrazovce televizoru čistý obraz. DVD rekordér Videorekordér TV Ujistěte se, že je váš videorekordér připojenkdvdrekordéruaktelevizoruvnížeuvedenémpořadí. Budete-li chtít sledovat program z videokazety, dívejte se na něj prostřednictvím videorekordéru (videopřehrávače), který je zapojen ke druhé vstupní lince na televizoru. Linkový vstup 1 Videorekordér DVD rekordér TV Linkový vstup 2 Možnosti funkce SMARTLINK nejsou dostupné pro zařízení připojenákezdířce LINE 3/DECODER DVD rekordéru. Budete-li chtít zaznamenávat z tohoto DVD rekordéru na videorekordér, nepřepínejte vstupní zdroj na televizoru stisknutím tlačítka TV/DVD na dálkovém ovladači. Pokud odpojíte síťový napájecí kabel rekordéru ze zásuvky, nebudete moci sledovat signál z připojeného videorekordéru.,pokračování 21 CZ

22 Připojení ke zdířkám LINE 2 IN na předním panelu Připojte videorekordér nebo podobné záznamové zařízení ke zdířce LINE 2 IN na rekordéru. Pokud je zařízení vybaveno konektorem S-video, můžete místo kabelu audio/video použít video kabel S-video. S VIDEO OUTPUT VIDEO AUDIO L R Videorekordér atd. Kabel S-video (není součástí příslušenství) Kabel audio/video (není součástí příslušenství) Do zdířky LINE 2 IN : Směr signálu DVD rekordér z Tip Má-li připojené zařízení výstup pouze monofonního zvuku, zapojte na přední části rekordéru pouze vstupní zdířky L(MONO) a VIDEO. Nepřipojujte vstupní konektor R. b Poznámky Nepřipojujte žlutou zdířku LINE IN (VIDEO), pokud budete používat kabel S-video. Nepropojujte výstupní konektor tohoto rekordéru se vstupními konektory jiného zařízení, pokud je výstupníkonektortohoto zařízení propojen se vstupním konektorem tohoto rekordéru. Mohlo by dojít ke vzniku zpětné vazby (houkání). Mezi rekordér a televizor nepřipojujte zároveň více typů video kabelu. 22 CZ

23 Připojení k satelitnímu nebo digitálnímu tuneru Satelitní receiver nebo digitální tuner připojte k rekordéru pomocí zdířky LINE 3/DECODER. Před zapojováním tuneru odpojte síťový napájecí kabel rekordéru ze zásuvky. Pro použití funkce Synchro-Rec - viz níže. Při tomto typu zapojení NENASTAVUJTE položku Line3 Input v Scart Setting na hodnotu Decoder v nastavení Video. Satelitní tuner, CanalSat, atd. TV Zapojení a nastavení do vstupu SCART Kabel SCART (není součástí příslušenství) Do zdířky LINE 3/DECODER Do zdířky LINE 1 TV DVD rekordér Pokud je satelitní tuner vybaven výstupem signálů RGB Tento rekordér akceptuje signály RGB. Pokud je satelitní tuner vybaven výstupem RGB signálů, připojte konektor TV SCART na satelitním tuneru do zdířky LINE 3/ DECODER a nastavte položku Line3 Input v Scart Setting na hodnotu Video/RGB v nastavení Video (strana 89). Mějte na paměti, že toto zapojení a nastavení vyřadí z činnosti funkci SMARTLINK. Budete-li chtít používat funkci SMARTLINK s kompatibilním Set top boxem, podívejte se do návodu k obsluze dodaného k Set top boxu. Budete-li chtít používat funkci Synchro Rec Toto zapojení je nezbytné pro použití funkce synchronizovaného záznamu. Viz Záznam zpřipojeného zařízení prostřednictvím časovače (Synchro Rec) na straně 49 Nastavte položku Line3 Input v Scart Setting v nastavení Video (strana 89) podle parametrů vašeho satelitního tuneru. Viz návod k obsluze satelitního tuneru, kde najdete více informací. Pokud používáte tuner B Sky B, prověřte, zda je konektor tuneru VCR SCART propojen se zdířkou LINE 3/DECODER. Pak nastavte položku Line3 Input v nastavení Scart Setting podle parametrů konektoru VCR SCART na vašem satelitním tuneru. b Poznámky Synchronizovaný záznam nepracuje s některými tunery. Podrobnosti, týkající se ovládání tuneru, najdete v příslušném návodu k obsluze. Pokud odpojíte síťový napájecí kabel rekordéru ze zásuvky, nebudete moci sledovat signál zpřipojeného tuneru. 23 CZ

24 Připojení analogového dekodéru placené televize (PAY-TV)/Canal Plus Programy placené televize PAY-TV/Canal Plus můžete sledovat nebo zaznamenávat, pokud připojíte k rekordéru příslušný dekodér (není součástí příslušenství). Před zapojováním dekodéru odpojte síťový napájecí kabel rekordéru ze zásuvky. Mějtenapaměti, že pokud ve výše uvedeném kroku 5 nastavíte položku Line3 Input na hodnotu Decoder (v nastavení Nastavení programových pozic (kanálů) analogové placené televize PAY-TV/Canal Plus (strana 25)), nebudete moci zvolit položku L3, protože linka (Line) 3 se stala vyčleněnou linkou pro dekodér. Připojení dekodéru Anténní kabel (součást příslušenství) TV Analogový dekodér placené televize PAY-TV/Canal Plus Do zdířky AERIAL IN do vstupu SCART Kabel SCART (není součástí příslušenství) Do zdířky AERIAL OUT do zdířky i LINE 1 TV Kabel SCART (není součástí příslušenství) do zdířky i LINE 3/DECODER DVD rekordér 24 CZ

25 Nastavení programových pozic (kanálů) analogové placené televize PAY-TV/Canal Plus 4 Vyberte položku Scart Setting a stiskněte Abyste mohli sledovat nebo zaznamenávat analogové programy placené televize PAY- TV/Canal Plus, nastavte rekordér tak, aby mohl přijímat příslušné kanály (pomocí menu na obrazovce). Aby byly kanály nastaveny správně, proveďte všechny níže uvedené kroky. Numerická tlačítka SYSTEM MENU O RETURN </M/m/,, ENTER 5 Stiskněte tlačítko M/m pro volbu položky Video nebo RGB pro Line1 Output, Decoder pro Line3 Input a Video pro Line3 Output a stiskněte Znovu se zobrazí displej nastavení Video. 6 Stiskněte O RETURN pro návrat kurzoru do levého sloupce. 7 Vyberte položku Basic a stiskněte Zapojení a nastavení 1 Stiskněte SYSTEM MENU. Zobrazí se menu System. 2 Vyberte položku SETUP a stiskněte 8 Vyberte položku Channel Setting a stiskněte 3 Vyberte položku Video a stiskněte 9 Stiskněte tlačítko M/m pro výběr požadované programové pozice (kanálu) a stiskněte,pokračování 25 CZ

26 10 Vyberte položku System pomocí </,. Návrat k předchozímu kroku Stiskněte O RETURN. b Poznámka Pokud odpojíte síťový napájecí kabel rekordéru ze zásuvky, nebudete moci sledovat signál zpřipojeného dekodéru. 11 Stiskněte tlačítko M/m pro volbu dostupného televizního systému BG, DK, I nebo L. Hodnota L je dostupná pouze u francouzského modelu RDR-HX520 a RDR-HX920. Pro příjem vysílání ve Francii zvolte možnost L. 12 Vyberte položku Channel pomocí </,. 13 Vyberte programovou pozici (kanál) analogové placené televize PAY-TV/ Canal Plus pomocí M/m nebo numerickými tlačítky. 14 Vyberte položku PAY-TV/ CANAL+ pomocí </,. 15 Vyberte položku On pomocí M/m a stiskněte 26 CZ

27 Osm základních operací Seznámení se s vaším DVD rekordérem 1. Vložení disku +RW -RWVR -RWVideo +R -RVideo DVD VCD CD DATA CD Z (otevření/ zavření) -RVR DATA DVD DVD 1 Stiskněte tlačítko DVD. 2 Stiskněte tlačítko Z (open/close), a položte disk do zásuvky na disk. Stranou pro záznam/přehrávání směrem dolů 3 Stiskněte tlačítko Z (open/close) pro uzavření zásuvky na disk. Počkejte, až z displeje na předním panelu zmizí nápis LOAD. Nepoužitý disk DVD se naformátuje automaticky. Pro disky DVD-RW Disky DVD-RW jsou naformátovány v záznamovém formátu (režim VR nebo režim Video), nastaveným v položce Format DVD-RW v nastavení DVD. Pro disky DVD-R Disky DVD-R se automaticky naformátují v režimu Video. Pro naformátování nepoužitého disku DVD-R v režimu VR naformátujte disk pomocí displeje Disc Information (strana 38), a to ještě před uskutečněním záznamu. Pokud je na disk možno na tomto rekordéru nahrávat, můžete disk manuálně přeformátovat, abyste si vytvořili prázdný disk (strana 38). 2. Záznam programu HDD -RVR +RW -RWVR -RWVideo +R Tato sekce popisuje základní ovládání pro záznam aktuálního televizního programu na pevný disk (HDD) nebo na disk (DVD). Vysvětlení, jak provést záznam s časovačem, viz strana 40. HDD DISPLAY -RVideo z REC x REC STOP DVD PROG +/ TV/DVD REC MODE TV t 1 Stiskněte HDD nebo DVD. Při záznamu na DVD vložte do rekordéru zapisovatelný disk DVD. 2 Stiskněte PROG +/ pro volbu programové pozice nebo vstupního zdroje, z něhož chcete zaznamenávat. 3 Stiskněte opakovaně tlačítko REC MODE pro volbu záznamového režimu. Po každém stisknutí tlačítka se displej na obrazovce televizoru změní tak, jak je uvedeno dále: Pro další podrobnosti o režimu záznamu, viz strana 40. Osm základních operací Seznámení se s vaším DVD rekordérem,pokračování27 CZ
