1 Z P L Y N O V A C Í K O T L E To nejlepší na dřevoplyn...

2 TRADICE A ÚSPĚCH ATMOS Škoda Superb r model s generátorem na dřevoplyn DOKOGEN ATMOS 75 let ATMOS je česká rodinná firma. Firmu ATMOS založil v Čechách v roce 1935 Jaroslav Cankař senior. Tři generace rodiny Cankař Kotel EKONOMIK r Vyvinul a vyráběl první generátory na dřevoplyn (zplynovací pohonné jednotky) pro auta a lodě pod značkou DOKOGEN, tzn. stejný princip, jaký používáme dnes u moderních kotlů na dřevo ATMOS. Od roku 1942 firma zahájila vývoj a od roku 1945 výrobu kompresorů ATMOS, které vyvážela do celého světa až do znárodnění. I po znárodnění se podařilo udržet vývoj kotlů, hořáků, generátorů na dřevoplyn a kompresorů pro externí firmy. V roce 1980 byly představeny na výstavě Pragotherm první zplynovací kotle na dřevo a dřevní odpad. Souprava generátoru DOKOGEN r Kompresory ATMOS, r Výstava kompresory Atmos r Od roku 1985 byl vývoj zaměřen na generátory na dřevoplyn pro pohon motorů aut, elektrocentrál a moderních zplynovacích kotlů na dřevo. V roce 1991 znovu obnovil firmu ATMOS Jaroslav Cankař junior a zahájil vývoj a výrobu. Umožnila to změna politického systému v České republice. Intenzivní vývoj nových výrobků, rozšiřování výroby a výstavba nových areálů s moderní technologií, umožnilo to, že firma ATMOS je v současnosti jednou z největších evropských výrobců kotlů na zplynování paliv. Do dnešní doby bylo vyvinuto 115 typů teplovodních kotlů, na které má 14 patentů. Jedním z prvních kotlů byl v roce 1962 kotel EKONOMIK. V současnosti pracují 3 generace z rodiny majitele Cankaře na zajištění trhu kvalitní vytápěcí technikou, která šetří životní prostředí a energii. Výrobní areál ATMOS 2 Výrobky se vyváží do 45 zemí. V roce 2006 bylo vyrobeno kotlů. V současné době je kapacita výroby nastavena na kotlů ročně.

3 VYRÁBÍME KVALITNÍ A SPOLEHLIVÉ PRODUKTY ATMOS PŘEDNOSTI KOTLŮ ATMOS Moderní konstrukce Vysoká účinnost až 90 % Ekologické parametry Řízený odtahový ventilátor Velká přikládací dvířka Snadné zatápění Snadná obsluha a čištění Velký zásobník paliva Chladící smyčka proti přetopení Kotel pracuje na snížený výkon i bez ventilátoru Keramika s mikrovýztuží Topeniště je vyrobeno z kvalitního plechu o síle 6 mm Otočná roštová mechanika - u kotlů KOMBI a kotlů RS SOUČASNÝ VÝROBNÍ PROGRAM: zplynovací kotle na dřevo od 15 do 100 kw zplynovací kotle na uhlí a dřevo od 18 do 50 kw kotle na pelety od 15 do 50 kw kombinované kotle od 15 do 35 kw na - dřevo - pelety - dřevo - ETO - dřevo - zemní plyn zplynovací kotle na dřevěné brikety od 15 do 32 kw prohořívací kotle na dřevo od 15 do 30 kw

4 ZPLYNOVACÍ KOTLE NA DŘEVO ATMOS PŘEDNOSTI KOTLŮ NA DŘEVO: Kotle ATMOS Dřevoplyn DC 15 E - DC 70 S Zplynovací kotle se vyznačují válcovým topeništěm se zadním přívodem předehřátého primárního a sekundárního vzduchu, spalovací tryskou a spodní keramickou tvarovkou. ATMOS Dřevoplyn DC 15 E Kotle ATMOS Generátor DC 20 GS - DC 60 GSX Zplynovací kotle se vyznačují obdélníkovým topeništěm, které je z obou stran vyloženo speciálními keramickými tvarovkami, ve spodní části opatřené otvory pro přívod předehřátého primárního vzduchu, tryskou a spodním kulovým keramickým prostorem. DC 50 GSX a DC 60 GSX je bez bočních keramických tvarovek v násypce. Keramická zplynovací komora = dokonalé zplynování. FUNKCE: Zplynování dřeva (obrácené hoření) s následným spalováním dřevního plynu v keramickém spalovacím prostoru zaručuje optimální vyhoření všech spalitelných látek. Dodávka vzduchu a spalovací proces jsou řízeny odtahovým ventilátorem. Kotel DC 15 E je bez ventilátoru. ŽIVOTNÍ PROSTŘEDÍ: Obrácené spalování a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle splňují limity pro Ekologický šetrný výrobek. Kotle spadají podle normy ČSN EN do 3. třídy. Tím splňují požadavky EU. ATMOS Dřevoplyn DC 18 S, DC 22 S, DC 25 S, DC 32 S, DC 40 SX, DC 50 S EKONOMIE: Kotle na dřevo ATMOS mají velmi konkurenceschopnou cenu a dobrou ekonomiku spalování. Topeniště kotle - násypka je vyrobena z kvalitního plechu o síle 6 mm. Tím, že kotel umožňuje spalovat paliva, která jsou a budou výhledově absolutně nejlevnější, stává se jeho provoz vůči ostatním kotlům nejekonomičtější. Vysoká účinnost = malá spotřeba paliva. INSTALACE: Kotle ATMOS mají malé rozměry a nízkou hmotnost, což umožňuje snadnou instalaci. Kotel musí být vybaven termoregulačním ventilem nebo Laddomatem 21 a potřebnou regulací - teplota vratné vody musí být min. 65 C. Provozní teplota kotle musí být udržována v rozsahu C. Doporučujeme instalaci s akumulačními nádržemi. Kotle nesmí být instalovány v obytných prostorech, ale v samostatných, přímo větratelných místnostech. ATMOS Generátor DC 20 GS, DC 25 GS, DC 32 GS, DC 40 GS, DC 50 GSX, DC 60 GSX

5 ZPLYNOVACÍ KOTLE NA UHLÍ A DŘEVO PŘEDNOSTI KOTLŮ NA UHLÍ A DŘEVO: ATMOS Kotle ATMOS Kombi C 18 S - C 50 S Zplynovací kotle se vyznačují obdélníkovým topeništěm se zadním přívodem primárního vzduchu, speciální otočnou roštovou mechanikou s přívodem sekundárního vzduchu. Středový otočný rošt nahrazuje keramickou trysku. Spodní část kotle je osazena keramickým kulovým prostorem. ATMOS Kombi C 18 S, AC 25 S Zplynovací kotel nové generace ATMOS Kombi přináší nový pohled na spalování uhlí v kombinaci se dřevem. Kombinovaný kotel činí z uhlí palivo, které má budoucnost. Nemáte-li dostatek uhlí topíte dřevem, nemáte-li dostatek dřeva, topíte uhlím anebo kombinujete - obě paliva spalujete současně. EKOLOGICKÉ HLEDISKO: Zplynováním uhlí v novém kotli ATMOS Kombi bylo dosaženo nízkých emisních hodnot znečištění. Plynulou regulací výkonu, s účinností % se docílilo i značné úspory paliva. Obrácené spalování a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Ekologické parametry jsou zaručeny při provozu kotlena jmenovitý výkon. Kotle spadají podle normy ČSN EN do 3. třídy. PROVOZ A ÚDRŽBA: Předepsaným palivem je hnědé uhlí ořech 1 a suché polenové dřevo. Náhradním palivem jsou ostatní druhy hnědého uhlí, brikety, dřevěné brikety a brikety ze slámy, řepky a obilovin. Doporučujeme kombinovat dřevo a uhlí dohromady. Palivo přikládáme v průměru 2 až 5krát denně podle použitého paliva a popel postačí vybrat za 1 až 7 dní podle druhu paliva. Odtahový ventilátor usnadňuje roztápění a snižuje vykuřování do kotelen na minimum. ATMOS Kombi C 20 S, C 30 S, C 40 S, C 50 S VÝBĚR TYPU KOTLE: Chcete-li topit hlavně uhlím volte zplynovací kotel ATMOS Kombi Chcete-li topit dřevem volte zplynovací kotel ATMOS Dřevoplyn nebo ATMOS Generátor jsou pro spalování dřeva lépe uzpůsobeny mají větší násypku a lze spalovat delší dřevo. NOVÁ FOTO ATMOS ACD 01 - ekvitermní regulátor

6 DOPORUČENÉ ZAPOJENÍ S LADDOMATEM 21 Kul. ventil 1 1 /4 Teploměr MAXIMÁLNÍ ÚČINNOSTI, ŽIVOTNOSTI KOTLE A EKOLOGICKÝCH PARAMETRŮ DOCÍLÍTE TOPENÍM DO AKUMULAČNÍCH NÁDRŽÍ PŘI PLNÉM VÝKONU KOTLE. Termoventil SCHÉMA ZAPOJENÍ S LADDOMATEM 21 A Teploměr Kul. ventil 1 1 /4 Zpětná klapka Teploměr Kul. ventil 1 1 /4 Laddomat 21 svou konstrukcí nahrazuje klasické zapojení z jednotlivých dílů. Skládá se z litinového tělesa, termoregulačního ventilu, čerpadla, zpětné klapky, kulových ventilů a teploměrů. Při teplotě vody v kotli 78 C (72 C) otevře termoregulační ventil přívod ze zásobníku. Zapojení s Laddomatem je podstatně jednodušší, a proto vám ho můžeme jen doporučit. Laddomat 21 doporučujeme použít do výkonu 40 kw. Laddomat doporučujeme použít do výkonu 80 kw. NOVÁ FOTO

7 ZPLYNOVACÍ KOTLE NA UHLÍ A DŘEVO ATMOS NOVÁ FOTO Hoření plamene v keramické spalovací tvarovce ROZMĚRY AC 25 S C 18 S C 20 S C 30 S C 40 S C 50 S A B C D E F G H CH I J 6/4 6/4 6/4 6/4 2 2 TECHNICKÁ DATA: TYP ATMOS kombi AC 25 S C 18 S C 20 S C 30 S C 40 S C 50 S ROZSAH VÝKONU kw PŘEDEPSANÝ TAH KOMÍNA Pa HMOTNOST KOTLE kg OBJEM VODY l OBSAH NÁSYPKY dm ELEKTRICKÝ PŘÍKON W PŘIPOJOVACÍ NAPĚTÍ V/Hz 230 / 50 PŘEDEPSANÉ PALIVO ČERNÉ UHLÍ O1 HNĚDÉ UHLÍ OŘECH 1 O VÝHŘEVNOSTI MJ/MJ/kg NÁHRADNÍ PALIVO SUCHÉ DŘEVO O VLHKOSTI % (VÝHŘEVNOST MJ/kg) mm MAXIMÁLNÍ DÉLKA DŘEVA mm MINIMÁLNÍ TEPLOTA VRATNÉ VODY PŘI PROVOZU 65 C ÚČINNOST % TŘÍDA KOTLE DLE ČSN EN

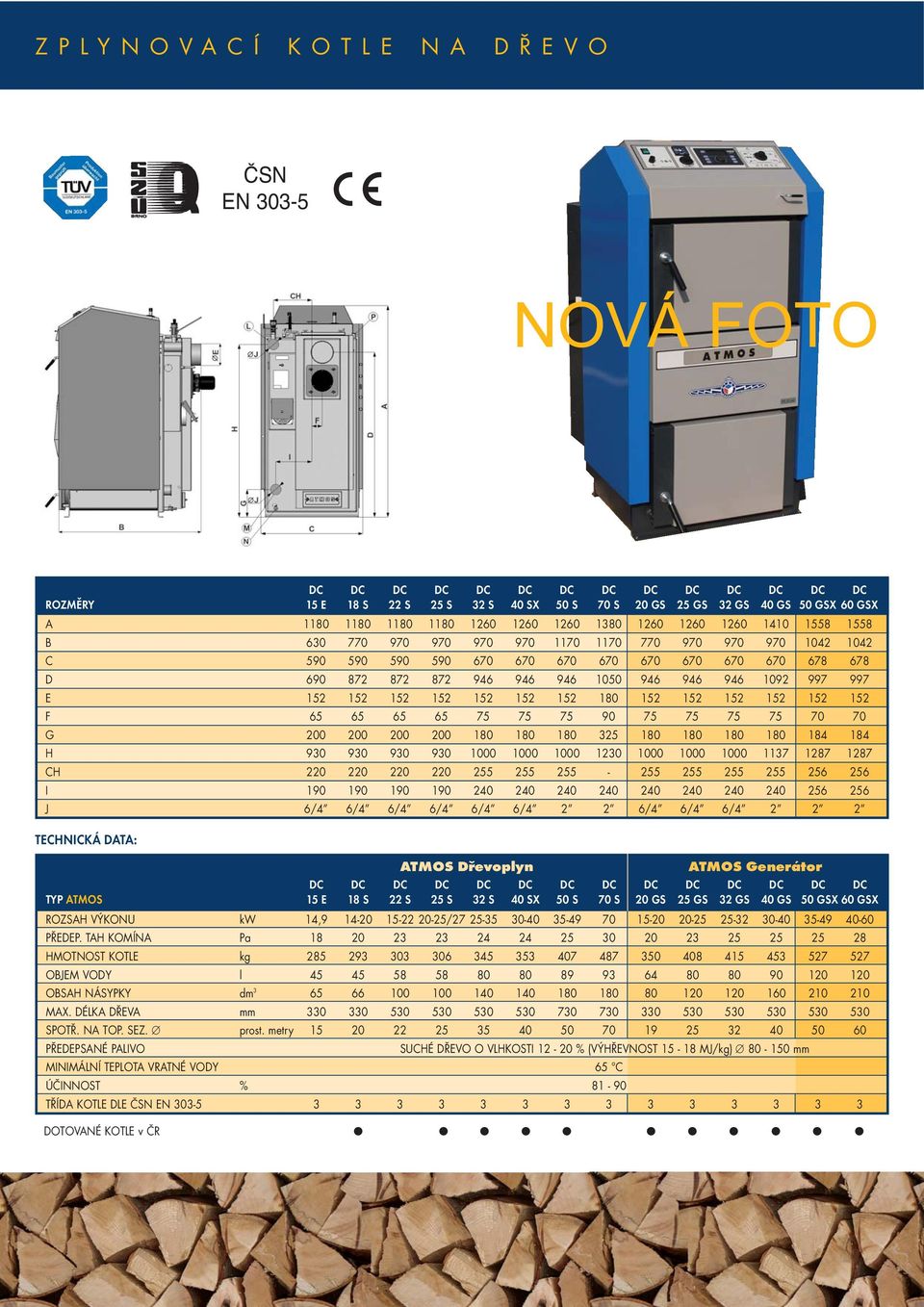

8 ZPLYNOVACÍ KOTLE NA DŘEVO ČSN EN NOVÁ FOTO DC DC DC DC DC DC DC DC DC DC DC DC DC DC ROZMĚRY 15 E 18 S 22 S 25 S 32 S 40 SX 50 S 70 S 20 GS 25 GS 32 GS 40 GS 50 GSX 60 GSX A B C D E F G H CH I J 6/4 6/4 6/4 6/4 6/4 6/ /4 6/4 6/ TECHNICKÁ DATA: ATMOS Dřevoplyn ATMOS Generátor DC DC DC DC DC DC DC DC DC DC DC DC DC DC TYP ATMOS 15 E 18 S 22 S 25 S 32 S 40 SX 50 S 70 S 20 GS 25 GS 32 GS 40 GS 50 GSX 60 GSX ROZSAH VÝKONU kw 14, / PŘEDEP. TAH KOMÍNA Pa HMOTNOST KOTLE kg OBJEM VODY l OBSAH NÁSYPKY dm MAX. DÉLKA DŘEVA mm SPOTŘ. NA TOP. SEZ. prost. metry PŘEDEPSANÉ PALIVO SUCHÉ DŘEVO O VLHKOSTI % (VÝHŘEVNOST MJ/kg) mm MINIMÁLNÍ TEPLOTA VRATNÉ VODY 65 C ÚČINNOST % TŘÍDA KOTLE DLE ČSN EN DOTOVANÉ KOTLE v ČR

9 ZPLYNOVACÍ KOTLE NA DŘEVĚNÉ BRIKETY TYPY ATMOS DC 14 R / DC 24 RS / DC 30 RS NOVÁ FOTO KOTEL DC 14 R kotel bez sacího ventilátoru předepsané palivo - KUSOVÉ DŘEVO délka mm náhradní palivo - DŘEVĚNÉ BRIKETY mm, délka mm KOTEL DC 24 RS kotel vybaven sacím ventilátorem předepsané palivo - DŘEVĚNÉ BRIKETY mm, délka mm náhradní palivo - KUSOVÉ DŘEVO délka mm dřevěné pelety 6-8 mm KOTEL DC 30 RS kotel vybaven sacím ventilátorem kotel s trubkovým výměníkem předepsané palivo - DŘEVĚNÉ BRIKETY mm, délka mm náhradní palivo - KUSOVÉ DŘEVO délka mm dřevěné pelety 6-8 mm NOVÁ FOTO Pohled do horní spalovací komory

10 ZPLYNOVACÍ KOTLE NA DŘEVĚNÉ BRIKETY A PELETY ATMOS - RS PŘEDNOSTI KOTLŮ ATMOS - RS speciální kotle na zplynování - DŘEVĚNÝCH BRIKET - DŘEVA - DŘEVĚNÝCH PELET DC 24 RS, DC 30 RS = DOTOVANÉ KOTLE keramické topeniště s otočným litinovým roštem s přívodem předehřátého sekundárního vzduchu - dobré spalování už od zátopu a rychlé dosažení výkonu kotle uspořádání představuje nový způsob zplynování dřevěných briket a dřeva - rošt je vsazen do keramické komůrky snadné čištění topeniště za provozu - jednoduché čištění a odstraňování popela ze spodního kulového prostoru, zadního kouřového kanálu a trubkovnice vysoká účinnost moderní design a atraktivní cena Možná přestavba na spalování dřevěných pelet pomocí hořáku typ ATMOS A 25 ERATO GP 20 IWABO S1 Hořák se instaluje do horních dvířek. DC 24 RS, DC 30 RS s hořákem na dřevěné pelety

11 ZPLYNOVACÍ KOTLE NA DŘEVĚNÉ BRIKETY foto kotle ROZMĚRY DC 14 R DC 24 RS DC 30 RS A B C D E F G H CH I J 6/4 6/4 6/4 TECHNICKÁ DATA: TYP ATMOS DC 14 R DC 24 RS DC 30 RS VÝKON KOTLE kw 14, PŘEDEP. TAH KOMÍNA Pa HMOTNOST KOTLE kg OBSAH NÁSYPKY dm PŘEDEPSANÉ PALIVO polenové dřevo dřevěné brikety dřevěné pelety dřevěné brikety dřevěné pelety NÁHRADNÍ PALIVO dřevěné brikety polenové dřevo polenové dřevo MAX. DÉLKA DŘEVA mm OBJEM VODY l MINIMÁLNÍ TEPLOTA VRATNÉ VODY 65 C 65 C 65 C ÚČINNOST % > 90 TŘÍDA KOTLE DLE ČSN EN foto hořák ATMOS A25 IWABO S1 ERATO GP20

12 ATMOS PRODEJCE: VÝROBCE: JAROSLAV CANKAŘ A SYN ATMOS Velenského 487 CZ Bělá pod Bezdězem Česká republika Tel.: +420 / 326 / , Fax: +420 / 326 / Internet: atmos@atmos.cz, atmos@atmos.eu 11/09 CZ

13 ROZMĚRY A VÝHODY KOTLŮ DC 75 SE A DC 70 SE ATMOS DC 70 S DC 75 SE INSTALACE: Kotle ATMOS umožňují snadnou instalaci. Kotel musí být vybaven termoregulačním ventilem a potřebnou regulací - teplota vratné vody musí být min. 65 C. Provozní teplota kotle musí být udržována v rozsahu C. Doporučujeme instalaci s akumulačními nádržemi. Kotle nesmí být instalovány v obytných prostorech, ale v samostatných, přímo větratelných místnostech. Kotle splňují požadavky EU - normu ČSN EN třída 3. MAXIMÁLNÍ ÚČINNOSTI, ŽIVOTNOSTI KOTLE A EKOLOGICKÝCH PARAMETRŮ DOCÍLÍTE TOPENÍM DO AKUMULAČNÍCH NÁDRŽÍ PŘI PLNÉM VÝKONU KOTLE. TECHNICKÁ DATA: ROZMĚRY: DC 75 SE DC 70 S A B C D E F G H CH I J 2 2 TYP ATMOS DC 75 SE DC 70 S VÝKON KOTLE kw OBSAH NÁSYPKY l MAXIMÁLNÍ DÉLKA DŘEVA mm PŘEDEPSANÉ PALIVO SUCHÉ DŘEVO O VLHKOSTI % mm O VÝHŘEVNOSTI MJ/kg MAXIMÁLNÍ PRACOVNÍ PŘETLAK VODY kpa ELEKTRICKÝ PŘÍKON W SPOTŘEBA NA TOPNOU SEZÓNU 1 kw = 1 prostorový metr HMOTNOST KOTLE kg PŘEDEPSANÝ TAH KOMÍNA Pa ÚČINNOST 83 % 81 % MINIMÁLNÍ TEPLOTA VRATNÉ VODY PŘI PROVOZU 65 C 65 C VENTILÁTOR ODTAHOVÝ TLAKOVÝ TŘÍDA KOTLE DLE ČSN EN ATMOS PRODEJCE: EKOLOGICKÉ ZPLYNOVACÍ KOTLE NA DŘEVO VÝROBCE: Jaroslav CANKAŘ a syn - ATMOS Velenského 487, CZ Bělá pod Bezdězem Česká republika Tel.: +420 / 326 / , Fax: +420 / 326 / Internet: atmos@atmos.cz, atmos@atmos.eu 01/09 CZ

14 TECHNOLOGIE NEJVYŠŠÍ ÚROVNĚ ROZMĚRY A VÝHODY KOTLE DC 100 Kotel ATMOS DC 100 ÚČEL POUŽITÍ - DC 75 SE / DC 70 S : ATMOS Kotel ATMOS DC 70 S DC 100 MAXIMÁLNÍ DÉLKA DŘEVA 0,7 m OBSAH NÁSYPKY PALIVA 400 l DC 70 S MAXIMÁLNÍ DÉLKA DŘEVA 0,7 m OBSAH NÁSYPKY PALIVA 180 l Ekologické teplovodní kotle ATMOS DC 75 SE a DC 70 S jsou určené pro vytápění rodinných domů, provozoven a jiných podobných objektů. Kotle jsou konstruovány výhradně pro spalování kusového dřeva. K topení lze použít jakékoliv suché dřevo, zejména dřevěná polena, štěpy o délce mm o průměru mm. U kotle DC 75 SE a u kotle DC 70 S mm o průměru mm. Je možné použít i dřevo o větším průměru ve formě špalků. Sníží se tím jmenovitý výkon, ale prodlouží doba hoření. Kotle nejsou určeny pro spalování pilin a drobného dřevního odpadu. Lze ho spalovat pouze v malém množství s polenovým dřevem (max 10 %). Tyto kotle mají velkou násypku paliva, která umožňuje přikládat velké kusy dřeva. Ušetří se tím nejen fyzická námaha, ale i čas věnovaný této práci. ÚČEL POUŽITÍ - DC 100 : Ekologický teplovodní kotel ATMOS DC 100 je určený pro vytápění větších domů, různých provozoven, zahradnictví a jiných podobných objektů. Kotel je vhodný pro výkony kw. Kotel je konstruován výhradně pro spalování kusového dřeva. K topení lze použít jakékoliv suché dřevo, zejména dřevěná polena, štěpy o délce mm o průměru mm. Je možné použít i dřevo o větším průměru ve formě špalků. Sníží se tím jmenovitý výkon, ale prodlouží doba hoření. Kotel není určen pro spalování pilin a drobného dřevního odpadu. Lze ho spalovat pouze v malém množství s polenovým dřevem (max 10 %). Tento kotel má velkou násypku paliva, která umožňuje přikládat velké kusy dřeva. Ušetří se tím nejen fyzická námaha, ale i čas věnovaný této práci. EKONOMIE: Kotle na dřevo ATMOS mají velmi konkurenceschopnou cenu a dobrou ekonomiku spalování. Topeniště kotle - násypka je vyrobena z kvalitního plechu o síle 6 mm. Tím, že kotel umožňuje spalovat paliva, která jsou a budou výhledově absolutně nejlevnější, stává se jeho provoz vůči ostatním kotlům nejekonomičtější. Vysoká účinnost = malá spotřeba paliva. TECHNICKÁ DATA: ROZMĚRY: DC 100 A 1641 B 1166 C 973 D 1288 E 200 F 2 G 588 H 418 I 250 Kotel ATMOS DC 75 SE DC 75 SE MAXIMÁLNÍ DÉLKA DŘEVA 1 m OBSAH NÁSYPKY PALIVA 345 l TYP ATMOS DC 100 VÝKON KOTLE kw 99 OBSAH NÁSYPKY l 400 MAXIMÁLNÍ DÉLKA DŘEVA mm 750 PŘEDEPSANÉ PALIVO SUCHÉ DŘEVO O VLHKOSTI % mm O VÝHŘEVNOSTI MJ/kg MAXIMÁLNÍ PRACOVNÍ PŘETLAK VODY kpa 250 ELEKTRICKÝ PŘÍKON W 100 SPOTŘEBA NA TOPNOU SEZÓNU 1 kw = 1 prostorový metr HMOTNOST KOTLE kg 780 PŘEDEPSANÝ TAH KOMÍNA Pa 35 KOUŘOVODU mm 200 VÝŠKA OSY KOUŘOVODU OD ZEMĚ mm 1288 ÚČINNOST 88 % MINIMÁLNÍ TEPLOTA VRATNÉ VODY PŘI PROVOZU 65 C VENTILÁTOR TLAKOVÝ TŘÍDA KOTLE DLE ČSN EN

15 Z P LY N O VA C Í KOTLE NA DŘEVĚNÉ BRIKETY A DŘEVO ATMOS ČSN EN ROZMĚRY DC 14 R DC 24 RS DC 30 RS A B C D E F G H CH I J 6/4 6/4 6/4 Levné, lo... é te p k c i g o l o ek TECHNICKÁ DATA: TYP ATMOS DC 14 R DC 24 RS VÝKON KOTLE kw 14,9 26 DC 30 RS PŘEDEP. TAH KOMÍNA Pa HMOTNOST KOTLE kg OBSAH NÁSYPKY dm PŘEDEPSANÉ PALIVO polenové dřevo dřevěné brikety NÁHRADNÍ PALIVO dřevěné brikety polenové dřevo polenové dřevo dřevěné pelety dřevěné brikety MAX. DÉLKA DŘEVA mm OBJEM VODY l C 65 C 65 C > MINIMÁLNÍ TEPLOTA VRATNÉ VODY ÚČINNOST % TŘÍDA KOTLE DLE ČSN EN ATMOS 24 dřevěné pelety E K O L O G I C K É Z P LY N O VA C Í K O T L E PRODEJCE: DOTOVANÉ VÝROBCE: JAROSLAV CANKAŘ A SYN ATMOS Velenského 487, CZ Bělá pod Bezdězem Česká republika Tel.: +420 / 326 / , Fax: +420 / 326 / Internet: atmos@atmos.cz, atmos@atmos.eu 08/09 CZ KOTLE

16 D Ř E V O - D Ř E V Ě N É B R I K E T Y - P E L E T Y D Ř E V O - D Ř E V Ě N É B R I K E T Y - P E L E T Y ATMOS KOTLE NOVÉ GENERACE PŘEDNOSTI KOTLŮ ATMOS - RS DC 14 R, DC 24 RS, DC 30 RS speciální kotle na zplynování - DŘEVĚNÝCH BRIKET - DŘEVA - DŘEVĚNÝCH PELET keramické topeniště s otočným litinovým roštem s přívodem předehřátého sekundárního vzduchu - dobré spalování už od zátopu a rychlé dosažení výkonu kotle uspořádání představuje nový způsob zplynování dřevěných briket a dřeva - rošt je vsazen do keramické komůrky snadné čištění topeniště za provozu - jednoduché čištění a odstraňování popela ze spodního kulového prostoru, zadního kouřového kanálu a trubkovnice vysoká účinnost moderní design a atraktivní cena DC 24 RS, DC 30 RS = DOTOVANÉ KOTLE Možná přestavba na spalování dřevěných pelet pomocí hořáku typ IWABO S1 ERATO GP 20 ATMOS A 25 Hořák se instaluje do horních dvířek. TYPY ATMOS DC 14 R / DC 24 RS / DC 30 RS KOTEL DC 14 R kotel bez sacího ventilátoru předepsané palivo - KUSOVÉ DŘEVO délka mm náhradní palivo - DŘEVĚNÉ BRIKETY mm, délka mm KOTEL DC 24 RS kotel vybaven sacím ventilátorem předepsané palivo - DŘEVĚNÉ BRIKETY mm, délka mm náhradní palivo - KUSOVÉ DŘEVO délka mm dřevěné pelety 6-8 mm KOTEL DC 30 RS kotel vybaven sacím ventilátorem kotel s trubkovým výměníkem předepsané palivo - DŘEVĚNÉ BRIKETY mm, délka mm náhradní palivo - KUSOVÉ DŘEVO délka mm dřevěné pelety 6-8 mm DC 24 RS, DC 30 RS s hořákem na dřevěné pelety

17 ENERGIE Z PŘÍRODY Těleso kotle Dvířka Popelník Vrchní kapota Regulační klapka Žáruvzdorná tvarovka - dno topeniště Žáruvzdorná tvarovka - kulový prostor Clona topeniště Ovládací panel Regulátor tahu Honeywell FR 124 Výplň dvířek - Sibral Těsnicí šňůra - 18 x 18 mm Uzávěr Zadní čelo Uzávěr popelníku - okrasná matice Chladicí smyčka Uzavírací víko Čisticí víko trubkovnice Brzdič Čisticí víko zadního kanálu Odtahový ventilátor Rošt ROZMĚRY D 15 P D 20 P D 30 P D 45 P A B C D E G H CH J 6/4 6/4 6/4 6/4 TECHNICKÁ DATA: TYP ATMOS D 15 P D 20 P D 30 P D 45 P VÝKON KOTLE NA PELETY kw 4,5-15 6,5-22 8,9-29,8 13,5-45/48 HMOTNOST KOTLE kg KVALITNÍ DŘEVĚNÉ PELETY 6-8 mm (bílé pelety), délka 6-25 mm PALIVO SUCHÉ DŘEVO O VLHKOSTI % (VÝHŘEVNOST MJ/kg) mm NÁHRADNÍ PALIVO OBSAH NÁSYPKY (KOMORY) KOTLE dm MAXIMÁLNÍ DÉLKA DŘEVA mm OBJEM VODY V KOTLI l TYP HOŘÁKU NA PELETY IWABO VILLA S / ATMOS ERATO GP 20 ZÁSOBNÍK NA PELETY 117 ATMOS A 50 externí - 250, 500, 1000 litrů PŘIPOJOVACÍ NAPĚTÍ V/Hz PŘÍKON KOTLE PŘI STARTU W /2230 PŘÍKON KOTLE PŘI PROVOZU W /120 ÚČINNOST % > 90 > 91 > 92 > TŘÍDA KOTLE DLE EN ATMOS 250/50 E N E R G I E PRODEJCE: VÝROBCE: JAROSLAV CANKAŘ A SYN ATMOS Velenského 487, CZ Bělá pod Bezdězem Česká republika Tel.: +420 / 326 / , Fax: +420 / 326 / Internet: atmos@atmos.cz, atmos@atmos.eu 02/09 CZ Z P Ř Í R O D Y

18 TECHNOLOGIE NEJVYŠŠÍ ÚROVNĚ VYRÁBÍME KVALITNÍ A SPOLEHLIVÉ PRODUKTY TEPLOVODNÍ KOTLE ATMOS D 15 P, D 20 P, D 30 P a D 45 P jsou určeny pro komfortní vytápění rodinných domků peletami a dřevem jako náhradním palivem pro případ nouze. Kotle jsou konstruovány tak, že do jejich levého nebo pravého boku je umístěn hořák na pelety s dopravníkem. Těleso kotle je vyrobeno jako svařenec z ocelových plechů. Tvoří je násypka paliva (spalovací komora) o tloušťce 6 mm, která je ve spodní části vybavena roštovací mechanikou pro snadné odstranění popela, pod kterou je umístěn velký popelník. Ve vrchní části kotle D 20 P, D 30 P a D 45 P je trubkovnice s kartáčovými brzdiči a kouřovým hrdlem s odtahovým ventilátorem. Ty slouží zároveň pro snadné a dokonalé čištění trubkovnice. Kotel D 15 P je vybaven stejnou trubkovnicí jako kotel D 20 P, ale bez vložených kartáčových brzdičů a odtahového ventilátoru. Celý spalovací prostor je vyložen keramikou pro ideální spalování a vysokou účinnost. Hořáky na pelety ATMOS A 50, IWABO VILLA S a ATMOS ERATO GP 20 jsou určeny pouze pro kvalitní bílé pelety z měkkého dřeva bez kůry o průměru 6-8 mm, o délce 6-25 mm a výhřevnosti MJ/kg. Hořáky spalují tyto pelety s vysokou účinností přes 90 % a maximálním komfortem pro obsluhu. Celý proces spalování je řízen elektronickou regulací s automatickým zapalováním paliva zapalovací spirálou. Kotel D 30 P s hořákem ATMOS A 50 Kotel na pelety D 20 P, D 30 P, D 45 P Kotle s odtahovým ventilátorem Výkon 6,5-48 kw Kotel na pelety se zabudovaným hořákem IWABO VILLA S, šnekovým dopravníkem a zásobníkem na pelety Hořák IWABO VILLA S Výkon 4,5-22 kw Hořák ATMOS ERATO GP 20 Výkon 4,5-25 kw Kotel na pelety D 15 P Kotel bez odtahového ventilátoru Výkon 4,5-15 kw Hořák ATMOS A 50 Výkon 9-45 kw Ve vrchní části kotlů je ovládací panel s regulačními prvky a prostorem pro umístění elektronické regulace topného systému. V zadní části kotle je přívod spalovacího vzduchu opatřený regulační klapkou ovládanou regulátorem tahu Honeywell pro případ topení dřevem jako náhradním palivem pro případ nouze. Kotel je ve standardním provedení vybavem chladicí smyčkou proti přetopení. Možnost topit dřevem, jako palivem pro případ nouze, chrání zákazníka před závislostí pouze na peletách. AUTOMATICKÉ ODPOPELNĚNÍ PRO KOTLE D 15 P, D 20 P, D 30 P, D 45 P Jako příslušenství ke každému kotli na pelety, který byl vyroben po je možné dokoupit automatické odpopelnění z tělesa kotle do přídavného externího popelníku. Toto automatické odpopelňovací zařízení nevyžaduje žádnou zvláštní obsluhu a zvyšuje komfort vytápění. Vybírání popela probíhá zcela automaticky za pomoci šnekového dopravníku s převodovkou, který vybírá popel z komory pod hořákem v pravidelných intervalech. Velikost popelníku volíme po důkladném uvážení na základě popelnatosti paliva. Všechny tři velikosti přídavného popelníku o objemech 28, 68 a 135 litrů je možné použít pro jakýkoliv kotel.

19 DC 18 S PALIVO - VÝKON kw DŘEVĚNÉ PELETY 20 DŘEVO 20 DC 24 RS DC 30 RS PALIVO - VÝKON kw DŘEVĚNÉ PELETY BRIKETY DŘEVO ZPLYNOVACÍ KOTLE S HOŘÁKEM NA DŘEVĚNÉ PELETY DOTOVANÉ KOTLE

20 KOMBINOVANÉ KOTLE C 18 S AC 25 S PALIVO - VÝKON kw DŘEVĚNÉ PELETY HNĚDÉ UHLÍ 20 ČERNÉ UHLÍ 26 UHELNÉ BRIKETY 26 DŘEVO ČSN EN ATMOS PRODEJCE: VÝROBCE: JAROSLAV CANKAŘ A SYN ATMOS Velenského 487, CZ Bělá pod Bezdězem Česká republika Tel.: +420 / 326 / , Fax: +420 / 326 / Internet: atmos@atmos.cz, atmos@atmos.eu 08/09 CZ

21 SPL_CZ_01_09.qxp ENERGIE Z Těleso kotle Dvířka plnicí - dřevo Dvířka popelníková - dřevo Odtahový ventilátor (mimo DC15 EP) Žáruvzdorná tvarovka - tryska Ovládací panel Bezpečnostní termostat Regulační záklopka Žáruvzdorná tvarovka - prodloužení kul. prostoru (Kombi) Žáruvzdorná tvarovka - kulový prostor - (Kombi) Těsnění - trysky - 12 x 12 Dvířka - pro hořák na pelety Zatápěcí záklopka Žáruvzdorná tvarovka - zadní čelo kul. prostoru (Kombi) Víko čistící Clona Táhlo roztápěcí záklopky Teploměr Clona topeniště Vypínač Regulátor výkonu Honeywell FR :56 Stránka 1 PŘÍRODY Chladící smyčka Regulační termostat Výplň dvířek - Sibral Těsnění dvířek - šňůra 18 x 18 Keramika - střecha Hořák na pelety, zemní plyn nebo ETO Žáruvzdorná tvarovka - kulový prostor (D 15) Žáruvzdorná tvarovka - vyložení kul. prostoru (DC 15 E) Žáruvzdorná tvarovka - kulový prostor - dřevo Žáruvzdorná tvarovka - zadní čelo kul. prostoru dřevo Termostat na čerpadlo Pojistka (6,3 A) Spalinový termostat (mimo DC 15 EP) Vypínač (přepínací) Koncový spínač s tlačítkem Měřící místo pro analyzátor spalin ROZMĚRY TECHNICKÁ DATA: TYP ATMOS DC 15 EP (L) DC 18 SP (L) DC 25 SP (L) DC 32 SP (L) A B C D E F G H CH I J 6/4 6/4 6/4 6/4 DC 15 EP (L) DC 18 SP (L) DC 25 SP (L) VÝKON KOTLE NA DŘEVO kw 14, DC 32 SP (L) 35 VÝKON KOTLE NA PELETY kw 4,5-15 4, VÝKON KOTLE NA OLEJ, ZEMNÍ PLYN kw 15-20, , SUCHÉ DŘEVO O VLHKOSTI % (VÝHŘEVNOST MJ/kg) mm PALIVO - DŘEVO KVALITNÍ DŘEVĚNÉ PELETY 6-8 mm (bílé pelety) PALIVO - PELETY ZEMNÍ PLYN O VÝHŘEVNOSTI 34 MJ/m3, ETO O VÝHŘEVNOSTI 42 MJ/m3 PALIVO - ZEMNÍ PLYN, OLEJ MAXIMÁLNÍ DÉLKA DŘEVA mm OBSAH NÁSYPKY NA DŘEVO dm HMOTNOST KOTLE kg OBJEM VODY V KOTLI l TYP HOŘÁKU NA PELETY 530 IWABO VILLA S / ATMOS ERATO GP 20 TYP HOŘÁKU NA ETO NEBO ZEMNÍ PLYN LIBOVOLNÝ HOŘÁK VYBAVENÝ MECHANICKY OVLÁDANOU VZDUCHOVOU KLAPKOU ZÁSOBNÍK NA PELETY externí - 250, 500, 1000 litrů PŘIPOJOVACÍ NAPĚTÍ V/Hz PŘÍKON KOTLE PŘI STARTU W PŘÍKON KOTLE PŘI PROVOZU W TŘÍDA KOTLE DLE EN /50 Kotle určené pro topení dřevem, v kombinaci se zemním plynem nebo ETO, mají v označení navíc příponu L (např. DC 18 SPL) ATMOS E N E R G I E PRODEJCE: VÝROBCE: JAROSLAV CANKAŘ A SYN ATMOS Velenského 487, CZ Bělá pod Bezdězem Česká republika Tel.: +420 / 326 / , Fax: +420 / 326 / Internet: atmos@atmos.cz, atmos@atmos.eu 01/09 CZ Z P Ř Í R O D Y

22 SPL_CZ_01_09.qxp :57 Stránka 3 VYRÁBÍME KVALITNÍ A SPOLEHLIVÉ PRODUKTY DOPORUČENÉ ZAPOJENÍ S LADDOMATEM 21 A VYROVNÁVACÍ NÁDRŽÍ ATMOS Kotel na pelety a zplynování dřeva ATMOS DC 15 EP, DC 18 SP, DC 25 SP, DC 32 SP KONSTRUKCE KOTLE Kotel sám je konstruován jako těleso se třemi pod sebou posazenými komorami. Vrchní dvě komory slouží ke zplynování dřeva, jak to znáte u klasických zplynovacích kotlů, které vyrábíme standardně. Třetí, nejspodnější komora je zpředu osazena požadovaným hořákem a vyložena keramikou pro optimální kvalitu spalování. Oba systémy jsou od sebe odděleny vodním pláštěm, navzájem se tak příliš neovlivňují a tím dosahuje kotel vysoké účinnosti při topení jednotlivými palivy. Odvod spalin do komína je řešen jedním výstupním hrdlem a proto vystačíme s jedním komínem. PŘEDNOSTI KOTLŮ ATMOS možná kombinace jednotlivých druhů paliv - střídání paliva dřevo + pelety, dřevo + zemní plyn, dřevo + ETO možná záměna jednotlivých hořáků - kdykoli můžeme přejít na jiné médium vysoká účinnost při jednotlivých palivech - prakticky stejná jako u speciálních kotlů na ETO, zemní plyn nebo pelety (až 92,3 %) levnější řešení - sečteme-li náklady na pořízení dvou kotlů, jejich zapojení a odkouření, zjistíme, že jeden kotel ač dražší, je ekonomicky výhodnější. malý zastavěný prostor - oproti více kotlům jeden komín a kouřovod ekologický provoz - u všech druhů vytápění FUNKCE Nová řada kotlů kombi ATMOS DC 15 EP (L), DC 18 SP (L), DC 25 SP (L), DC 32 SP (L) umožňuje spalování dřeva na principu generátorového zplynování v kombinaci s hořákem na pelety, zemní plyn nebo extralehký topný olej. Kotel umožňuje střídání paliv. Můžeme topit peletami, zemním plynem, nebo ETO podle toho, jaký hořák do kotle zabudujeme. V případě potřeby je samozřejmostí, možnost koupit kotel bez hořáku, s tím, že si jej vyberete později, a nebo jej použijete z minulého kotle. REGULACE TRADICE A KVALITA Regulátor tahu HONEYWELL Regulační termostat Spalinový termostat Termostat na čerpadlo Přepínací vypínač Kotel na ETO nebo zemní plyn a zplynování dřeva ATMOS DC 15 EPL, DC 18 SPL, DC 25 SPL, DC 32 SPL Doporučeným zapojením je zapojení kotle s Laddomatem 21 nebo termoregulačním ventilem s vyrovnávací nádrží o objemu 500 až 1000 l. Další možností je instalace kotle s akumulačními nádržemi o potřebném objemu (např l), které navíc umožňují vytápění akumulační elektřinou, nebo připojení solárních panelů. V případě potřeby je samozřejmě možné zapojit kotel do systému i bez akumulačních nádrží, a to především pokud zvolíme jako druhé médium zemní plyn (propan) nebo ETO. Laddomat 21 svou konstrukcí nahrazuje klasické zapojení z jednotlivých dílů. Skládá se z litinového tělesa, termoregulačního ventilu, čerpadla, zpětné klapky, kulových ventilů a teploměru. Teplota otevření termoregulačního ventilu je 78 nebo 72 C podle typu termopatrony. Kotel s hořákem, šnekovým dopravníkem a zásobníkem na pelety

23 DREVO D_15_CZ_01_09.qxp ROZMĚRY A 16:20 Stránka 1 TECHNICKÁ DATA Levné, ekologické teplo... odpopelňovací posuvný rošt ROZMĚRY D 15 D 20 D 30 A B C D E G H CH J 6/4 6/4 6/4 TECHNICKÁ DATA: TYP ATMOS D 15 D 20 D VÝKON KOTLE kw 7-14, ,5 OBSAH NÁSYPKY NA DŘEVO dm MAXIMÁLNÍ DÉLKA DŘEVA mm SUCHÉ DŘEVO O VLHKOSTI % (VÝHŘEVNOST MJ/kg) mm PŘEDEPSANÉ PALIVO HMOTNOST KOTLE kg PŘEDEPSANÝ TAH KOMÍNA Pa MINIMÁLNÍ TEPLOTA VRATNÉ VODY TŘÍDA KOTLE DLE ČSN EN C K O T L E ATMOS PRODEJCE: VÝROBCE: JAROSLAV CANKAŘ A SYN ATMOS Velenského 487, CZ Bělá pod Bezdězem Česká republika Tel.: +420 / 326 / , Fax: +420 / 326 / Internet: atmos@atmos.cz, atmos@atmos.eu 01/09 CZ N A D Ř E V O

24 DREVO D_15_CZ_01_09.qxp :22 Stránka 3 KOTLE NA DŘEVO VYRÁBÍME KVALITNÍ A SPOLEHLIVÉ PRODUKTY Kotel ATMOS D 15, D 20 Kotel ATMOS D 30 KOTLE NA DŘEVO D 15 / D 20 / D 30 Jedná se o prohořívací kotle s keramickým topeništěm. Primární a sekundární vzduch je přiváděn do topeniště otvory v zadní keramické tvarovce, kde se předehřívá na vysokou teplotu a to příznivě ovlivňuje kvalitu spalování, které probíhá na litinovém posuvném roštu a keramice. Vrchní část kotle je tvořena keramickým kulovým prostorem, kde dochází k dohoření všech spalitelných látek. Toto uspořádání topeniště má příznivý vliv na čistotu spalování a vysokou účinnost. Kotel D 30 je ve vrchní části doplněn o jednotrubkový výměník, kde spaliny proudí obousměrně. Trubka je vybavena brzdičem, který slouží zároveň jako roztápěcí záklopka kotle. PŘEDNOSTI KOTLŮ ATMOS jednoduchý moderní kotel bez ventilátoru velká přikládací dvířka jednoduchá obsluha snadné čištění posuvným roštem velká násypka paliva s možností spalovat velké kusy dřeva do délky 510 mm - u typu D 20 a D 30 vysoká účinnost - až 83 % topeniště kotle je vyrobeno z plechu o síle 6 mm, to zajišťuje dlouhou životnost samostatná regulace sekundárního a primárního vzduchu kotle splňují normu ČSN EN 303-5

25 ATMOS Ekvitermní regulátor ATMOS ACD 01

26 ATMOS Ekvitermní regulace ATMOS ACD 01 je novým regulačním prvkem pro všechny kotle ATMOS. Regulace je vybavena velkým displejem, na kterém je možné sledovat nejdůležitější údaje o stavu kotle a topného systému. Speciální programem ATMOS, vytvořený pro podmínky kotlů na pevná paliva je schopen řídit následující: 1. vytápění dvou topných okruhů (např. klasické radiátory + podlahové vytápění) podle požadované teploty v místnosti, venkovní teploty a v závislosti na čase pomocí dvou typů pokojových jednotek 2. jeden kotlový okruh pro dodržení minimální teploty vratné vody do kotle 65 C, přes trojcestný mísící ventil s čerpadlem a vytápění jednoho topného okruhů (např. klasické radiátory nebo podlahové vytápění) podle požadované teploty v místnosti, venkovní teploty a v závislosti na čase pomocí dvou typů pokojových jednotek 3. ohřev teplé užitkové vody na požadovanou teplotu (např. 55 C) 4. solární ohřev přes sluneční kolektory 5. optimální nabíjení a vybíjení akumulačních nádrží dle požadavků zákazníka 6. automatické přepínání provozu dvou kotlů, např. kotle na dřevo a zemní plyn 7. kompletní provoz kotle na základě potřeb topného systému včetně odtahového ventilátoru Elektronická regulace ATMOS ACD 01 je dodávána jako sada včetně potřebných čidel a připojovací svorkovnice pro snadnou montáž do panelu kotle v tomto složení: Pořadové číslo Složení sady ekvitermní regulace ATMOS ACD 01 Název Výrobní označení Počet v sadě Měřící rozsah 1 Ekvitermní regulátor ACD Připojovací svorkovnice SCS Délka kabelu 3 Čidlo venkovní teploty (AF) T7416A m 4 Kotlový snímač teploty (WF) KTF m 5 Příložné čidlo topného systému (VF) VF20A m 6 Čidlo TUV KTF m V případě, že budeme chtít touto regulací řídit i provoz kotle, je nutné dokoupit k sadě čidlo teploty spalin T7425B1011 (0-300 C), nebo čidlo spalin s vyšší teplotní odolností AGF2 (0-400 C). V případě využití regulace pro solární ohřev je nutné dokoupit čidlo pro solar T7425B1011 (0-300 C) a další čidlo KTF20. VÝROBCE: JAROSLAV CANKAŘ A SYN ATMOS Velenského 487, CZ Bělá pod Bezdězem Česká republika Tel.: +420 / 326 / , , Fax: +420 / 326 / Internet: atmos@atmos.cz atmos@atmos.eu OBCHODNÍ ZÁSTUPCE: 1/08 CZ

27

28 VZOR

29 SESTAVY PRO KOTLE SUPER CENY platné od Pojišťovací sestava KÓD cena bez DPH cena s 19 % DPH Pojišťovací sestava malá: AS 01/DN15 - KÓD: T0501 Složení: S0392 Odvzdušňovací ventil G 1/2 P0386 Pojistný ventil 1/2-2,5 bar P0341 Tlakoměr d=100-1/2-4 bar Doporučená do výkonu kotle 25 kw. 488,20 581,- Pojišťovací sestava střední: AS 02/DN20 - KÓD:T0502 Složení: S0392 Odvzdušňovací ventil G 1/2 P0387 Pojistný ventil 3/4-2,5 bar P0341 Tlakoměr d=100-1/2-4 bar Doporučená do výkonu kotle 50 kw. 536,10 638,- Pojišťovací sestava velká: AS 03/DN25 - KÓD:T0503 Složení: S0392 Odvzdušňovací ventil G 1/2 P0390 Pojistný ventil 1-2,5 bar P0341 Tlakoměr d=100-1/2-4 bar Doporučená do výkonu kotle 100 kw. 788,20 938,- 2. Směšovací sestava vytápěného okruhu Směšovací sestava malá: AS 04/DN25 - KÓD: T0504 Složení: P0334 Trojcestný směšovač VDM3 DN25 - MUT P0361 Kulový kohout 1 P0361 Kulový kohout 1 P0061 Čerpadlo RS 25/ H P0371 Filtr Y 1 Doporučená do výkonu na větev 40 kw , ,- Směšovací sestava střední: AS 05/DN32 - KÓD: T0505 Složení: P0335 Trojcestný směšovač VDM3 DN32 - MUT P0362 Kulový kohout 5/4 P0362 Kulový kohout 5/4 P0061 Čerpadlo RS 25/ H P0372 Filtr Y 5/4 Doporučená do výkonu na větev 70 kw , ,-

30 KÓD cena bez DPH cena s 19 % DPH 3. Přímá sestava vytápěného okruhu bez směšování Směšovací sestava malá: AS 06/DN25 - KÓD: T0506 Složení: P0361 Kulový kohout 1 P0361 Kulový kohout 1 P0061 Čerpadlo RS 25/ H P0371 Filtr Y 1 Doporučená do výkonu na větev 50 kw , ,- Směšovací sestava střední: AS 07/DN32 - KÓD: T0507 Složení: P0362 Kulový kohout 5/4 P0362 Kulový kohout 5/4 P0061 Čerpadlo RS 25/ H P0372 Filtr Y 5/4 Doporučená do výkonu na větev 70 kw , ,- 4. Termoregulační sestava kotlového okruhu ESBE Směšovací sestava malá: AS 08/DN25 - KÓD: T0508 Složení: P0021 Termoregulační ventil TV 25/60 C P0361 Kulový kohout 1 P0361 Kulový kohout 1 P0061 Čerpadlo RS 25/ H P0371 Filtr Y 1 P0091 Zpětná klapka bez pružiny BUG Doporučená do výkonu kotle 25 kw , ,10 Směšovací sestava střední: AS 09/DN32 - KÓD: T0509 Složení: P0022 Termoregulační ventil TV 32/60 C P0362 Kulový kohout 5/4 P0362 Kulový kohout 5/4 P0061 Čerpadlo RS 25/ H P0372 Filtr Y 5/4 P0092 Zpětná klapka bez pružiny BUG 180 5/4 Doporučená do výkonu kotle 40 kw , ,- Směšovací sestava velká: AS 10/DN40 - KÓD: T0510 Složení: P0023 Termoregulační ventil TV 40/60 C P0363 Kulový kohout 6/4 P0363 Kulový kohout 6/4 P0061 Čerpadlo RS 25/ H P0373 Filtr Y 6/4 P0093 Zpětná klapka bez pružiny BUG 180 6/4 Doporučená do výkonu kotle 50 kw , ,-

31 KÓD cena bez DPH cena s 19 % DPH Směšovací sestava velká: AS 18/DN40 - KÓD: T0518 Složení: P0023 Termoregulační ventil TV 40/60 C P0363 Kulový kohout 6/4 P0363 Kulový kohout 6/4 P0069 Čerpadlo TOP S 30/7 EM P0373 Filtr Y 6/4 P0093 Zpětná klapka bez pružiny BUG 180 6/4 Doporučená do výkonu kotle 100 kw , ,- 5. Termoregulační sestava kotlového okruhu REG Směšovací sestava malá: AS 11/DN25 - KÓD: T0511 Složení: P0388 Termoregulační ventil TSV1 DN32 (vnitřní 1 ) P0361 Kulový kohout 1 P0361 Kulový kohout 1 P0061 Čerpadlo RS 25/ H P0371 Filtr Y 1 P0091 Zpětná klapka bez pružiny BUG Doporučená do výkonu kotle 25 kw , ,- Směšovací sestava střední: AS 12/DN32 - KÓD: T0512 Složení: P0388 Termoregulační ventil TSV1 DN32 (vnitřní 1 ) P0362 Kulový kohout 5/4 P0362 Kulový kohout 5/4 P0061 Čerpadlo RS 25/ H P0372 Filtr Y 5/4 P0092 Zpětná klapka bez pružiny BUG 180 5/4 Doporučená do výkonu kotle 40 kw , ,- Směšovací sestava velká: AS 13/DN40 - KÓD: T0513 Složení: P0391 Termoregulační ventil TSV2 DN50 (vnitřní 6/4 ) P0363 Kulový kohout 6/4 P0363 Kulový kohout 6/4 P0061 Čerpadlo RS 25/ H P0373 Filtr Y 6/4 P0093 Zpětná klapka bez pružiny BUG 180 6/4 Doporučená do výkonu kotle 50 kw , ,- Směšovací sestava velká: AS 19/DN40 - KÓD: T0519 Složení: P0391 Termoregulační ventil TSV2 DN50 (vnitřní 6/4 ) P0363 Kulový kohout 6/4 P0363 Kulový kohout 6/4 P0069 Čerpadlo TOP S 30/7 EM P0373 Filtr Y 6/4 P0093 Zpětná klapka bez pružiny BUG 180 6/4 Doporučená do výkonu kotle 100 kw , ,-

32 6. Výstupní sestava pro chladící smyčku KÓD cena bez DPH cena s 19 % DPH Sestava malá: AS 14/DN15 - KÓD: T0514 Složení: P0360 Kulový kohout 1/2 P0370 Filtr Y 1/2 P0082 Termostatický ventil WATTS STS C (3/4 ) Doporučená do výkonu kotle 70 kw , ,- Sestava velká: AS 15/DN20 - KÓD: T0515 Složení: P0359 Kulový kohout 3/4 P0369 Filtr Y 3/4 P0082 Termostatický ventil WATTS STS C (3/4 ) Doporučená do výkonu kotle 100 kw , ,- 7. Vstupní sestava pro chladící smyčku 8. Bojlerová sestava TUV Sestava malá: AS 16/DN15 - KÓD: T0516 Složení: P0360 Kulový kohout 1/2 P0096 Zpětná klapka s pružinou 1/2 P0395 Pojistný ventil 1/2-6 bar Doporučená do výkonu kotle 70 kw. 408,20 485,80 Sestava velká: AS 17/DN20 - KÓD: T0517 Složení: P0359 Kulový kohout 3/4 P0094 Zpětná klapka s pružinou 3/4 P0395 Pojistný ventil 1/2-6 bar Doporučená do výkonu kotle 100 kw. 474,60 564,80 Sestava malá: AS 20/DN20 - KÓD: T0520 Složení: P0359 Kulový kohout 3/4 P0359 Kulový kohout 3/4 P0094 Zpětná klapka s pružinou 3/4 P0061 Čerpadlo RS 25/ H Sestava velká: AS 21/DN25 - KÓD: T0521 Složení: P0361 Kulový kohout 1 P0361 Kulový kohout 1 P0095 Zpětná klapka s pružinou 1 P0061 Čerpadlo RS 25/ H 2 106, , , ,90

33 PŘÍSLUŠENSTVÍ PRO ZAPOJENÍ KOTLŮ platné od Akumulační nádrže KÓD rozměr cena bez DPH cena s 19 % DPH Akumulační nádrž bez izolace P l 8 252, ,- P l , ,- P l , ,- Akumulační nádrž s izolací P l , ,- P l , ,- P l , ,- 2. Akumulační nádrže s vestavěným příslušenstvím Akumulační nádrž s plovoucím bojlerem 200 l pro ohřev TUV bez izolace P l , ,- P l , ,- P l , ,- Akumulační nádrž s plovoucím bojlerem 200 l pro ohřev TUV s izolací P l , ,- P l , ,- P l , ,- Akumulační nádrž s plovoucím bojlerem 140 l pro ohřev TUV a výměníkem pro solár bez izolace P l - v. plocha solár - 1,7m , ,- P l - v. plocha solár - 2,3m , ,- P l - v. plocha solár - 3,3m , ,- Akumulační nádrž s plovoucím bojlerem 140 l pro ohřev TUV a výměníkem pro solár s izolací P l - v. plocha solár - 1,7m , ,- P l - v. plocha solár - 2,3m , ,- P l - v. plocha solár - 3,3m , ,-

34 3. Elektrické topné těleso s termostatem KÓD rozměr cena bez DPH cena s 19 % DPH P0125 TJ-M48x2-4,5 kw 3 042, ,- P0126 TJ-M48x2-6 kw 3 210, ,- 4. Laddomat 21 P0101 Laddomat , ,- 5. Termoregulační ventil Termoregulační ventil ESBE ( 60 C ) - litina P0021 TV 25/60 C 1 874, ,- P0022 TV 32/60 C 1 885, ,- P0023 TV 40/60 C 2 082, ,- Termoregulační ventil REG (65 C) - mosaz P0388 TSV1 DN32 (vnitřní 1 ) 1 193, ,- P0391 TSV2 DN50 (vnitřní 6/4 ) 1 679, ,- 6. Termostatický ventil směšovací pro ohřev TUV P0398 MT52, vnější 1, C 1 470, ,- P0399 MT52HC, vnější 5/4, C 2 553, ,-

35 7. Termostatický ventil pro chladící smyčku KÓD rozměr cena bez DPH cena s 19 % DPH P0082 WATTS STS C 922, ,- P0081 Honeywell TS 130-3/4 A 95 C 1 671, ,- P0073 Honeywell TS 130-3/4 A 110 C 2 193, ,- 8. Trojcestný ventil Trojcestný směšovač mosaz závit P0334 VDM3 DN25 - MUT 791,60 942,- P0335 VDM3 DN32 - MUT 876, ,- P0312 3MG25 - ESBE 970, ,- P0333 3MG32 - ESBE 981, ,- Trojcestný směšovač litina závit P0344 3G32 - ESBE 1 095, ,- P0343 3G40 - ESBE 1 282, ,- 9. Čerpadlo WILO P0061 RS 25/ H 1 700, ,- P0069 TOP S 30/7 EM , ,- 10. Pojistný ventil P0386 1/2-2,5 bar 119,30 142,- P0387 3/4-2,5 bar 167,20 199,- P ,5 bar 419,30 499,-

36 KÓD rozměr cena bez DPH cena s 19 % DPH 11. Membránový pojišťovací ventil MSW pro TUV P0395 1/2-6 bar 183,00 218,- 12. Automatický odvzdušňovací ventil Odvzdušňovací nádobka s montážním ventilem P0393 G 3/8 133,50 159,- P0394 G 1/2 138,00 164,- Odvzdušňovací ventil komplet se zpětným ventilem S0392 1/2 101,70 121,- 13. Tlakoměr P0341 d=100-1/2-4 bar 217,50 259,- S0084 d=80-3/8-4 bar 359,70 428,- 14. Kulový kohout P0360 1/2 78,20 93,- P0359 3/4 114,30 136,- P ,60 159,- P0362 5/4 231,10 275,- P0363 6/4 275,60 328,-

37 KÓD rozměr cena bez DPH cena s 19 % DPH 15. Filtr P0370 Y 1/2 66,40 79,- P0369 Y 3/4 96,60 115,- P0371 Y 1 113,50 135,- P0372 Y 5/4 208,40 248,- P0373 Y 6/4 262,20 312,- 16. Příložný termostat na čerpadlo P0011 IMIT/TG 298,30 355,- 17. Zónový ventil Zónový ventil se spínačem ( bez el. energie zavřený ) P Z-SF25-2MI 1 795, ,- Zónový ventil se spínačem ( bez el.energie otevřený ) P O-SF25-2MI 2 041, ,- 18. Zpětná klapka bez pružiny P0091 BUG ,00 357,- P0092 BUG 180 5/4 407,60 485,- P0093 BUG 180 6/4 516,00 614,-

38 19. Zpětná klapka s pružinou univerzální KÓD rozměr cena bez DPH cena s 19 % DPH P0096 1/2 147,00 175,- P0094 3/4 177,30 211,- P ,00 332,- 20. Záložní zdroj el. energie s rozvaděčem P0072 UPS 300/3 hod , ,- 21. Záložní zdroj el. energie P0071 UPS , ,- 22. Teploměr spalin DTU P0031 Teploměr spalin DTU 577,30 687,-

39 23. Kouřovod Ø 152 mm s čistícím víkem KÓD rozměr cena bez DPH cena s 19 % DPH P0041 Ø 152 mm s čist. víkem 823,50 980,- 24. Kouřovod Ø 152 mm smaltovaný K mm 638,70 760,- K mm 424,30 505,- K mm 281,50 335,- K0100 koleno ,20 650,- 25. Teploměr P0340 d=63 příložný s připevňovací pružinou,0-120 C 154,60 184,-
