1 Návod k obsluze a údržbě časoměrného zařízení Sprinter Wireless TX-01 V3 Ladislav Vavřín revize

2 Přijímač RX-01 Vyroben z odolného plastu Odnímatelná anténa 433Mhz pro transport Dobíjecí konektor na horní straně Přepínač provoz / dobíjení na horní straně LCD displej 16x2 znaků, transreflexní, automaticky zeleně podsvícený Kódování rádiového signálu pro větší spolehlivost Možnost softwarového rozšíření Doba provozu na jedno nabití cca 12h Popis hlavních prvků jednotek TX-01 V3 1. Odnímatelná anténa 433Mhz 2. Přepínač zapnutí / dobíjení jednotky 3. Boční konektor pro dobíjení 4. Tlačítko OK slouží pro potvrzení volby 5. Tlačítko MENU slouží pro výběr měřícího režimu

3 3. Obsluha Sestavení měřící sady pro měření úsekového času (2x jednotka TX-01 V3, 1x jednotka RX-01 V3) -všechny jednotky našroubovat na stativy, je nutné mírně povolit stavěcí šrouby náklonu a otáčení tak aby bylo možné jednotkami volně otáčet ale zároveň drželi svoji polohu -vytvoření startovací a cílové infračervené brány postavením jednotek TX-01 a odrazných ploch proti sobě. Ideální vzdálenost je cca 3-6m. -zaměření jednotek TX-01 proti odrazným plochám (provézt důkladně, funkce je závislá na řádném nastavení odrazu infra paprsku) Zaměření provedeme tak že jednotku TX-01 a odraznou plochu umístíme do stejné výšky (např. oblast pasu běžce). Výška by měla být co nejvíce stejná. Jednotku i odraznou plochu dáme do roviny tak aby jednotka TX-01,,koukala do odrazné plochy. Zapneme jednotku TX-01, nastavíme režim START Infra. Jednotka vydává přerušovaný tón pokud je špatně zaměřena, nebo byl přerušen infra paprsek. Jednotkou tedy pomalu otáčíme zleva do prava a naopak dokud nenalezneme pomyslný střed paprsku jednotka by měla ztichnout. Rozptyl paprsku je poměrně dobře znatelný a více je na natočení citlivá jednotka TX-01 než odrazná plocha. Je důležité aby zaměření bylo provedeno,,na střed ne na jeden z krajů! Pokud se nám nedaří sestavu zaměřit, zkusíme správnou funkci zařízení tím že odraznou plochu umístíme do těsné blízkosti jednotky. Ta by neměla vydávat tón. Pozor! Předměty které se nachází v těsné blízkosti zařízení mohou částečně fungovat jako,,odrazná plocha (odrážejí IR paprsek). Jednotka se pak chová jako zaměřená. Běžec by proto měl probíhat zhruba středem až krajem k odrazné ploše měřící brány, tak aby bylo zaručeno přerušení paprsku ale zároveň nedošlo k falešnému odrazu přímo od běžce. (více náchylné na nepravé odrazy je provoz v malé místnosti, blízkosti předmětů před jednotkou apod. kde se signál šíří mnoha odrazy a vrací se zpět do zařízení) Stejným způsobem se ustaví i druhá infračervená brána. Ale s režimem STOP Infra. Test funkce provedeme např. švihem ruky ve středu měřící brány. Jenotka by měla odpísknout přerušení paprsku a stopky se měli zpustit / zastavit. Pokud se tak neděje je jednotka špatně ustavena a je nutné její znovuzaměření. Po zaměření obou bran (druhá ve funkci STOP Infra) je již možné samotné měření pomocí obsluhy přijímače. Jednotky zajišťují automatický bezdrátový START a STOP povel měřícího přijímače. Případné nulování provádí trenér manuálně. Nulování bývá nutné po ustavení jednotek kdy došlo k mnoha falešným signálům. Nulování provedeme opakovaným stiskem tlačítka STOP.

4 2. START Zvuk Mód pro jednotku kterou máme umístěnou na startu. Start je možný ostrým zvukem (tlesknutí, výstřel z pistole). Zvuk je snímán mikrofonem na přední straně jednotky (MIC). V menu NASTAVENÍ JEDNOTKY je možné změnit citlivost mikrofonu, tak aby správně reagoval na povel. Každým stiskem tlačítka,,menu se přičte jeden znak. Minimální úroveň je 1, maximální 8. Jako výchozí hodnota po zapnutí je nastavena citlivost 4. Potvrzení je možné tlačítkem,,ok Pokud není registrován žádný zvuk na displeji svítí START Zvuk >OK. Pokud dojde k registraci zvuku jednotka pískne a zobrazí,,!!''. Do měřícího přijímače zasílá povel start měření času. Pro toto měření není vyžadována protilehlá odrazná plocha.

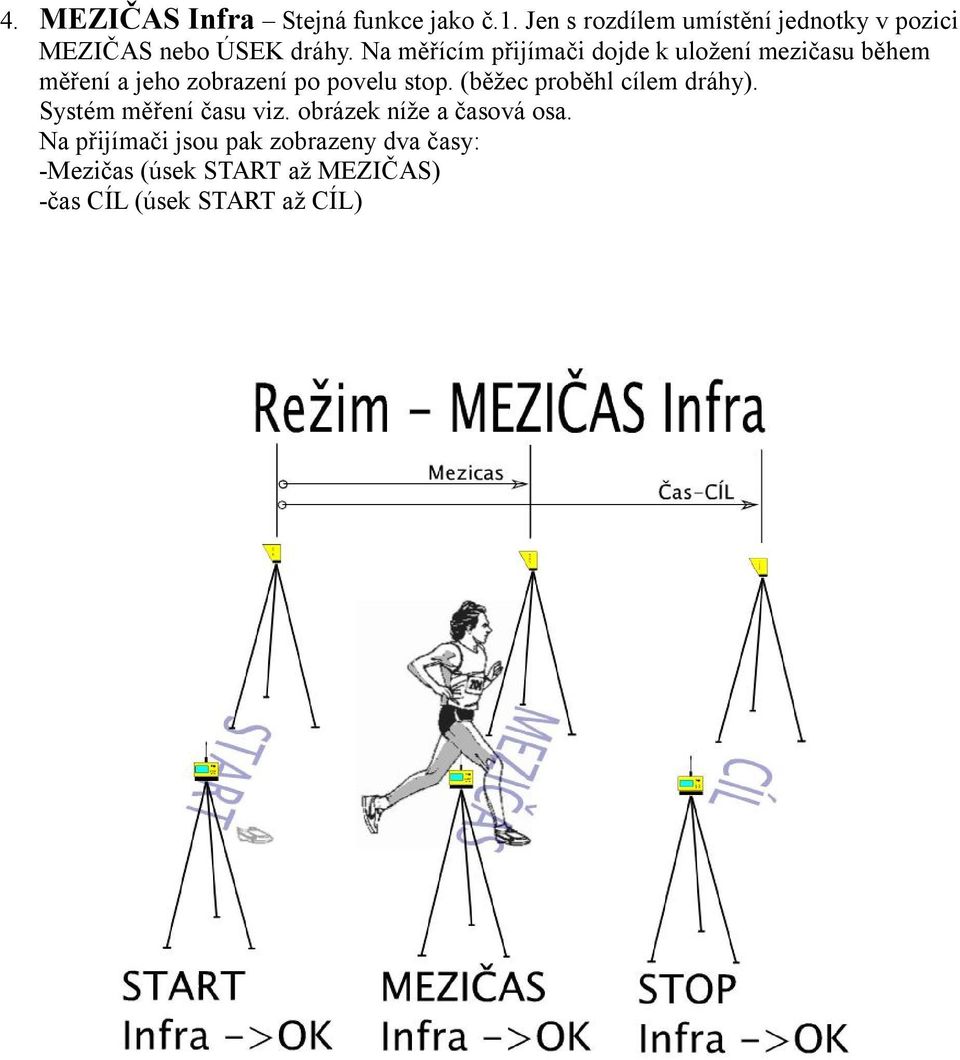

5 4. MEZIČAS Infra Stejná funkce jako č.1. Jen s rozdílem umístění jednotky v pozici MEZIČAS nebo ÚSEK dráhy. Na měřícím přijímači dojde k uložení mezičasu během měření a jeho zobrazení po povelu stop. (běžec proběhl cílem dráhy). Systém měření času viz. obrázek níže a časová osa. Na přijímači jsou pak zobrazeny dva časy: -Mezičas (úsek START až MEZIČAS) -čas CÍL (úsek START až CÍL)

6 6. STOP Infra Stejná funkce jako č.1, určena ale pro postavení v pozici CÍL dráhy. Mód pro jednotku kterou máme umístěnou v pozici CÍL dráhy. Pro měření se používá infra paprsek. Pokud je paprsek nepřerušen na displeji svítí STOP Infra >OK. Pokud bránou proběhne běžec jednotka pískne a zobrazí,,!!''. Do měřícího přijímače zasílá povel stop měření času.

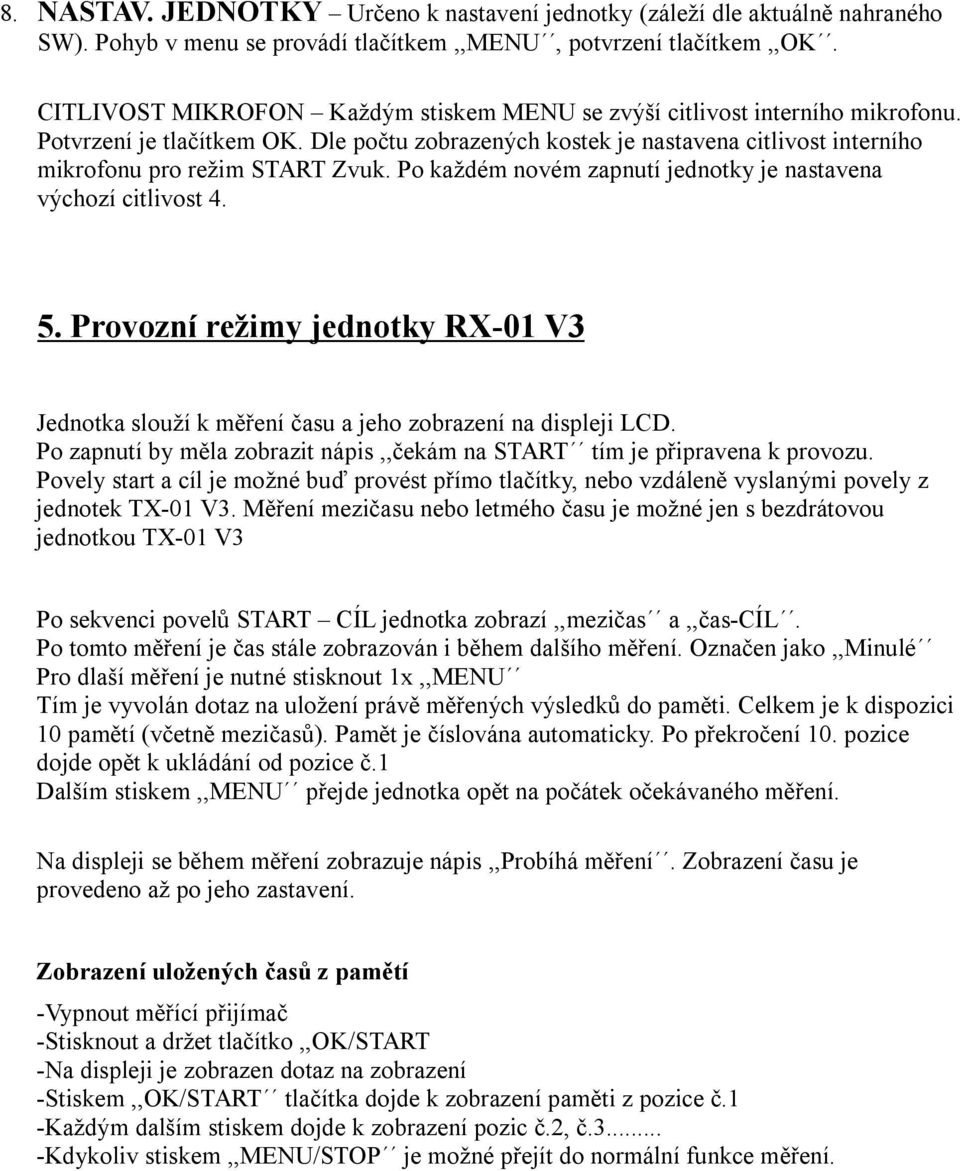

7 8. NASTAV. JEDNOTKY Určeno k nastavení jednotky (záleží dle aktuálně nahraného SW). Pohyb v menu se provádí tlačítkem,,menu, potvrzení tlačítkem,,ok. CITLIVOST MIKROFON Každým stiskem MENU se zvýší citlivost interního mikrofonu. Potvrzení je tlačítkem OK. Dle počtu zobrazených kostek je nastavena citlivost interního mikrofonu pro režim START Zvuk. Po každém novém zapnutí jednotky je nastavena výchozí citlivost Provozní režimy jednotky RX-01 V3 Jednotka slouží k měření času a jeho zobrazení na displeji LCD. Po zapnutí by měla zobrazit nápis,,čekám na START tím je připravena k provozu. Povely start a cíl je možné buď provést přímo tlačítky, nebo vzdáleně vyslanými povely z jednotek TX-01 V3. Měření mezičasu nebo letmého času je možné jen s bezdrátovou jednotkou TX-01 V3 Po sekvenci povelů START CÍL jednotka zobrazí,,mezičas a,,čas-cíl. Po tomto měření je čas stále zobrazován i během dalšího měření. Označen jako,,minulé Pro dlaší měření je nutné stisknout 1x,,MENU Tím je vyvolán dotaz na uložení právě měřených výsledků do paměti. Celkem je k dispozici 10 pamětí (včetně mezičasů). Pamět je číslována automaticky. Po překročení 10. pozice dojde opět k ukládání od pozice č.1 Dalším stiskem,,menu přejde jednotka opět na počátek očekávaného měření. Na displeji se během měření zobrazuje nápis,,probíhá měření. Zobrazení času je provedeno až po jeho zastavení. Zobrazení uložených časů z pamětí -Vypnout měřící přijímač -Stisknout a držet tlačítko,,ok/start -Na displeji je zobrazen dotaz na zobrazení -Stiskem,,OK/START tlačítka dojde k zobrazení paměti z pozice č.1 -Každým dalším stiskem dojde k zobrazení pozic č.2, č Kdykoliv stiskem,,menu/stop je možné přejít do normální funkce měření.

8 8. Ostatní Výroba, vývoj, servis a konzultace k zařízení: Ladislav Vavřín Tyršova 304/2A Dubí u Teplic tel.: ladislav.vavrin@centrum.cz web:
