1 Leonardo Aqua od H+H Energiesysteme Venku chladno a uvnitř teplo Šetří energii bez poškozování ozónu INVERTER

2 Leonardo Aqua V dnešní době spočívá hlavní důvod při rozhodování pro druh topení v pořizovacích nákladech a následně nákladech na provoz. Přihlížíme-li při tom i na ochranu životního prostředí, nabízí se právě řešení tepelné čerpadlo Leonardo. Co je Leonardo? Leonardo je tepelné čerpadlo vzduch / voda řízené inventorem. Měří se teplota venkovního vzduchu a zvyšuje se na vyšší teplotu. Toto se děje činitelem od 1:2 do 1:4,5 podle venkovní teploty a výstupní teploty vody. Většinou je možné, dosáhnout činitele 3 v ročním průměru při nižší teplotě. To znamená, že z 1 kilowa u elektrického proudu vznikne tepelný výkon 3 kilowa y. Ve srovnání s vyhříváním fosilními palivy, je topení tepelným čerpadlem Leonardo, co se týká nákladů, podstatně výhodnější. Ekologické Leonardo pracuje s novým ochlazovacím prostředkem R410a, který nepoškozuje ozónovou vrstvu. Vyznačuje se vysokou energe ckou efek vitou a m nízkými emisemi CO². 2

3 3 Vnější aparát Leonardo dodává spolehlivě teplo pro užitkovou a topnou vodu až do venkovní teploty -25 C. Pro nouzové případy je do vodní nádrže integrována přídavná elektrická topná tyč. Vnější aparát Vodní nádrž Teplo vyrobené vnější jednotkou je předáváno do uvnitř umístěné vodní nádrže. Tady odsud se dodává teplo do zásobníku užitkové vody nebo pomocí přepojovacího ven lu do podlahového topení. INVERTER

4 Leonardo Aqua Centrální řízení zařízení se provádí přes dálkové ovládání vestavěné ve vodní nádrži. V případě potřeby je také možné, namontovat to mimo vodní nádrž. Řídící jednotka s LCD displayem má mnoho funkcí, mimo jiné: týdenní časovač, přepínač užitkové vody, rychlo-ohřev vody, chý režim pro vnější aparát, ochranu a funkci pro nouzový chod, tak jako mnoho dalších. 4

5 5 Vodní nádrž Vodní nádrž se montuje do budovy. Tímto je topná voda chráněna pro vlivům mrazu, které by mohly v klidovém stavu zapříčinit poškození tepelného čerpadla. Ve vodní nádrži jsou všechny podstatné komponenty pro provoz topného zařízení jako je vodní čerpadlo, kontrolka elektrického proudu, ven látor, jis cí ven l deskového výměníku, regulace a elektrické přídavné topení. Jen pro přípravu užitkové vody je nutný 3-fázový ven l, termostat a zásobník jako je znázorněno v našem schématu. Nastavení pro tento případ je již zahrnuto v uspořádání. Max 50 C Max 50 C~80 C Schéma s přípravou užitkové vody INVERTER

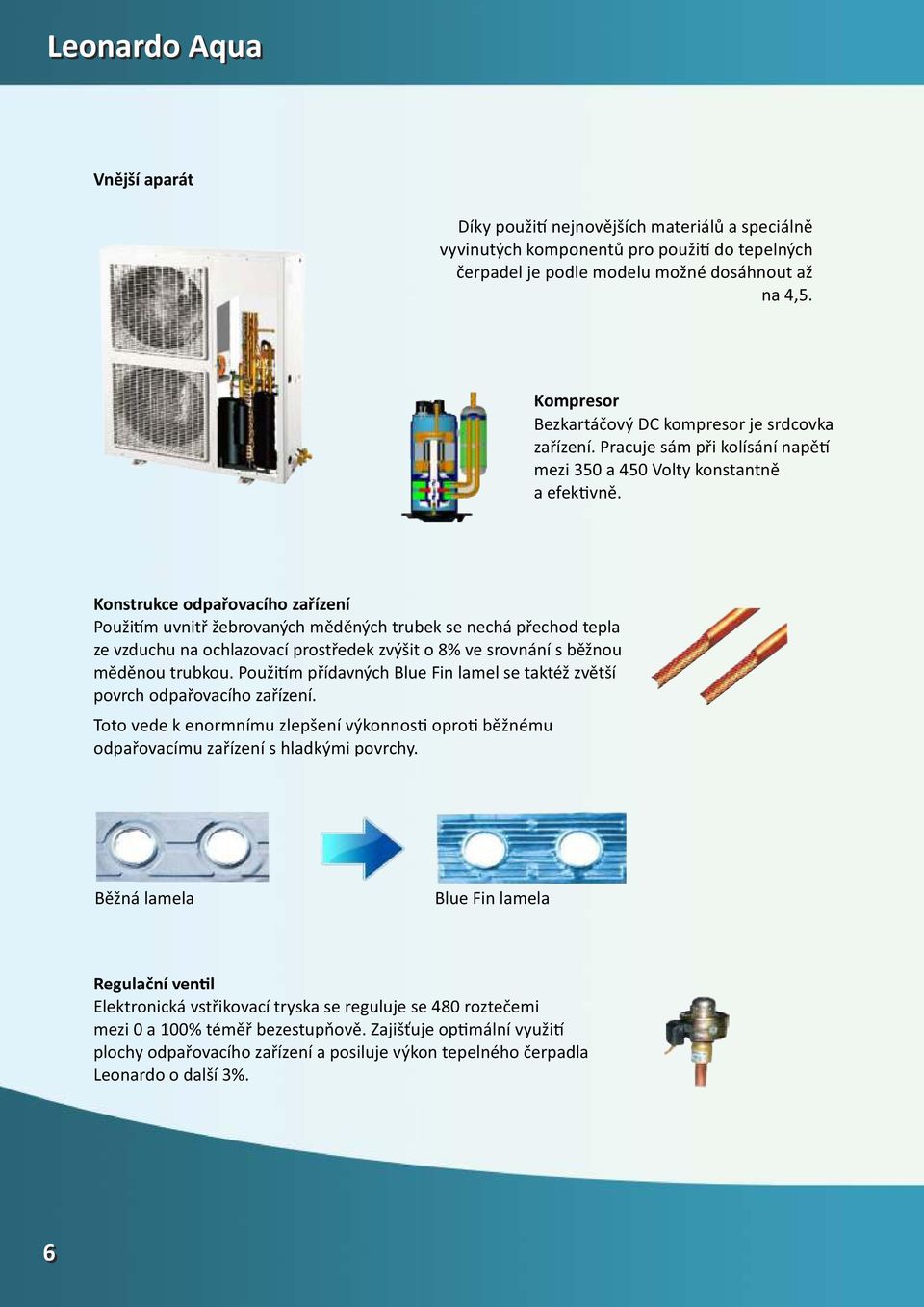

6 Leonardo Aqua Vnější aparát Díky použi nejnovějších materiálů a speciálně vyvinutých komponentů pro použi do tepelných čerpadel je podle modelu možné dosáhnout až na 4,5. Kompresor Bezkartáčový DC kompresor je srdcovka zařízení. Pracuje sám při kolísání napě mezi 350 a 450 Volty konstantně a efek vně. Konstrukce odpařovacího zařízení Použi m uvnitř žebrovaných měděných trubek se nechá přechod tepla ze vzduchu na ochlazovací prostředek zvýšit o 8% ve srovnání s běžnou měděnou trubkou. Použi m přídavných Blue Fin lamel se taktéž zvětší povrch odpařovacího zařízení. Toto vede k enormnímu zlepšení výkonnos opro běžnému odpařovacímu zařízení s hladkými povrchy. Běžná lamela Blue Fin lamela Regulační ven l Elektronická vstřikovací tryska se reguluje se 480 roztečemi mezi 0 a 100% téměř bezestupňově. Zajišťuje op mální využi plochy odpařovacího zařízení a posiluje výkon tepelného čerpadla Leonardo o další 3%. 6

7 7 Vnější aparát Model LEO-10.0 OD1 LEO-12.0 OD1 LEO-16.0 OD1 Topný/chladící výkon topení KW chlazení KW ,5 Odebíraný výkon topení KW 2,5 2,67 3,9 chlazení KW 3,08 3,45 4,2 EER chlazení KW 2,6 2,9 2,73 COP topení KW 4 4,49 4,1 Napájení Ph / V / Hz 1 / 230 / 50 3 / 400 / 50 Kompresor typ kus 1 x rolovací píst Ochlazovací prostředek R410a g Venkovní teplota provoz vytápění C Venkovní teplota příprava užitkové vody C Venkovní teplota provoz chlazení C Zvuková hladina v 5m chlazení topení db(a) db(a) Rozměry aparátu B x T x H mm 921x427x x412x1253 Rozměry balení B x T x H mm 1068x488x x450x1385 Váha (balení) kg 70 / / 108 Vedení horkého plynu mm 15,9 Vedení kapaliny mm 9,52 Vodní nádrž Model LEO-10.0 HB1 LEO-D 12.0 HB1 LEO-D 16.0 HB1 Odběr proudu s elektrickým topením Wa 6200 Odběr proudu bez elektrického topení Wa 200 Napájení Ph / V / Hz 3 / 400 / 50 Topná voda C Užitková voda C Studená voda C 7-25 Zvuková hladina v 1m db(a) 31 Váha (balení) kg 52 / 55 Rozměry aparátu B x T x H mm 500x324x900 Rozměry balení B x T x H mm 605x380x1040 Provozní údaje - topení: vzduch 7 C DB, voda 35 C, Provozní údaje - chlazení: vzduch 35 C DB, voda 7 C měřeno s délkou vedení ochlazovacího prostředku 7,5m INVERTER
