1 Ruční nářadí

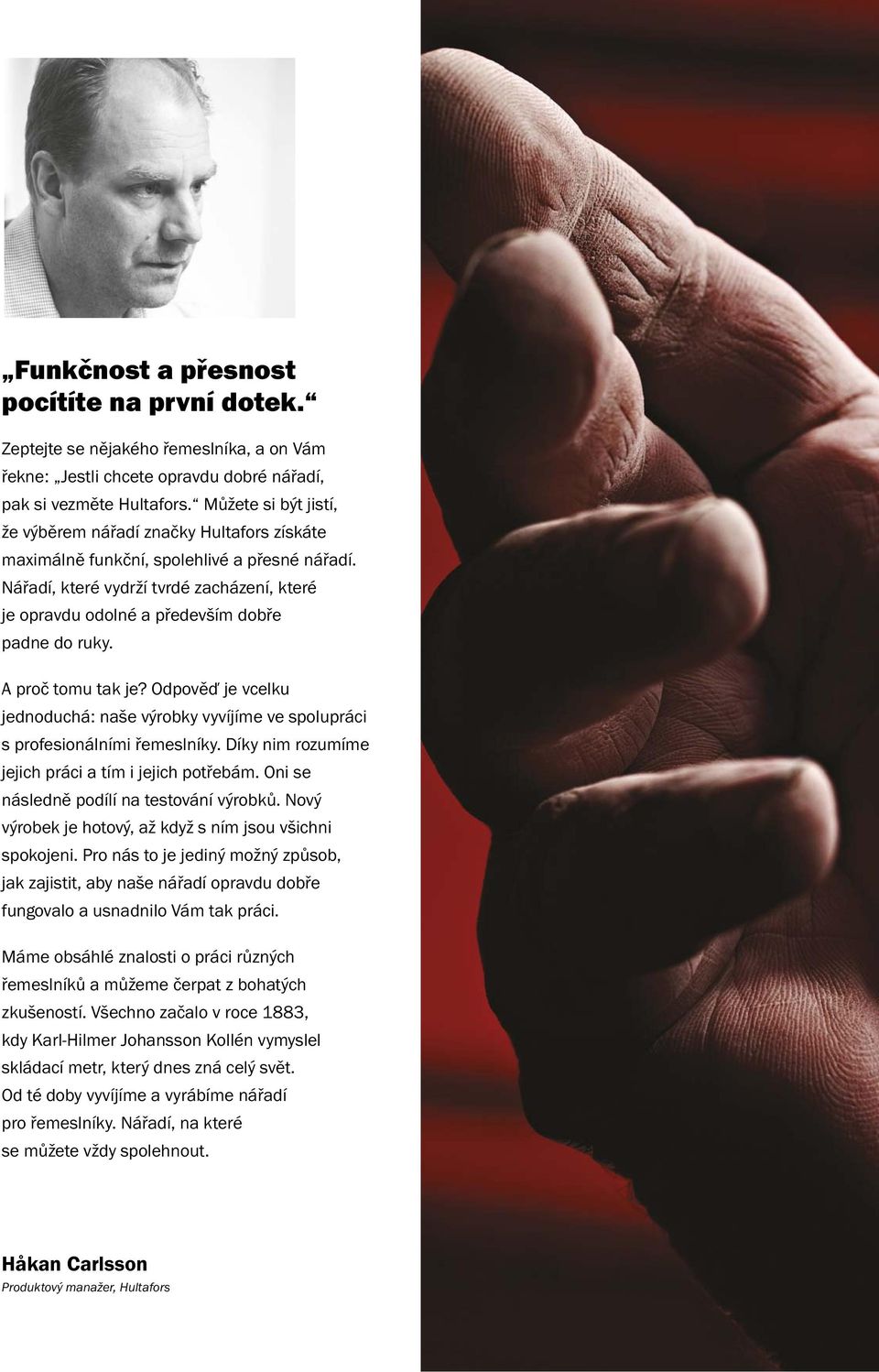

2 Funkčnost a přesnost pocítíte na první dotek. Zeptejte se nějakého řemeslníka, a on Vám řekne: Jestli chcete opravdu dobré nářadí, pak si vezměte Hultafors. Můžete si být jistí, že výběrem nářadí značky Hultafors získáte maximálně funkční, spolehlivé a přesné nářadí. Nářadí, které vydrží tvrdé zacházení, které je opravdu odolné a především dobře padne do ruky. A proč tomu tak je? Odpověď je vcelku jednoduchá: naše výrobky vyvíjíme ve spolupráci s profesionálními řemeslníky. Díky nim rozumíme jejich práci a tím i jejich potřebám. Oni se následně podílí na testování výrobků. Nový výrobek je hotový, až když s ním jsou všichni spokojeni. Pro nás to je jediný možný způsob, jak zajistit, aby naše nářadí opravdu dobře fungovalo a usnadnilo Vám tak práci. Máme obsáhlé znalosti o práci různých řemeslníků a můžeme čerpat z bohatých zkušeností. Všechno začalo v roce 1883, kdy Karl-Hilmer Johansson Kollén vymyslel skládací metr, který dnes zná celý svět. Od té doby vyvíjíme a vyrábíme nářadí pro řemeslníky. Nářadí, na které se můžete vždy spolehnout. Håkan Carlsson Produktový manažer, Hultafors

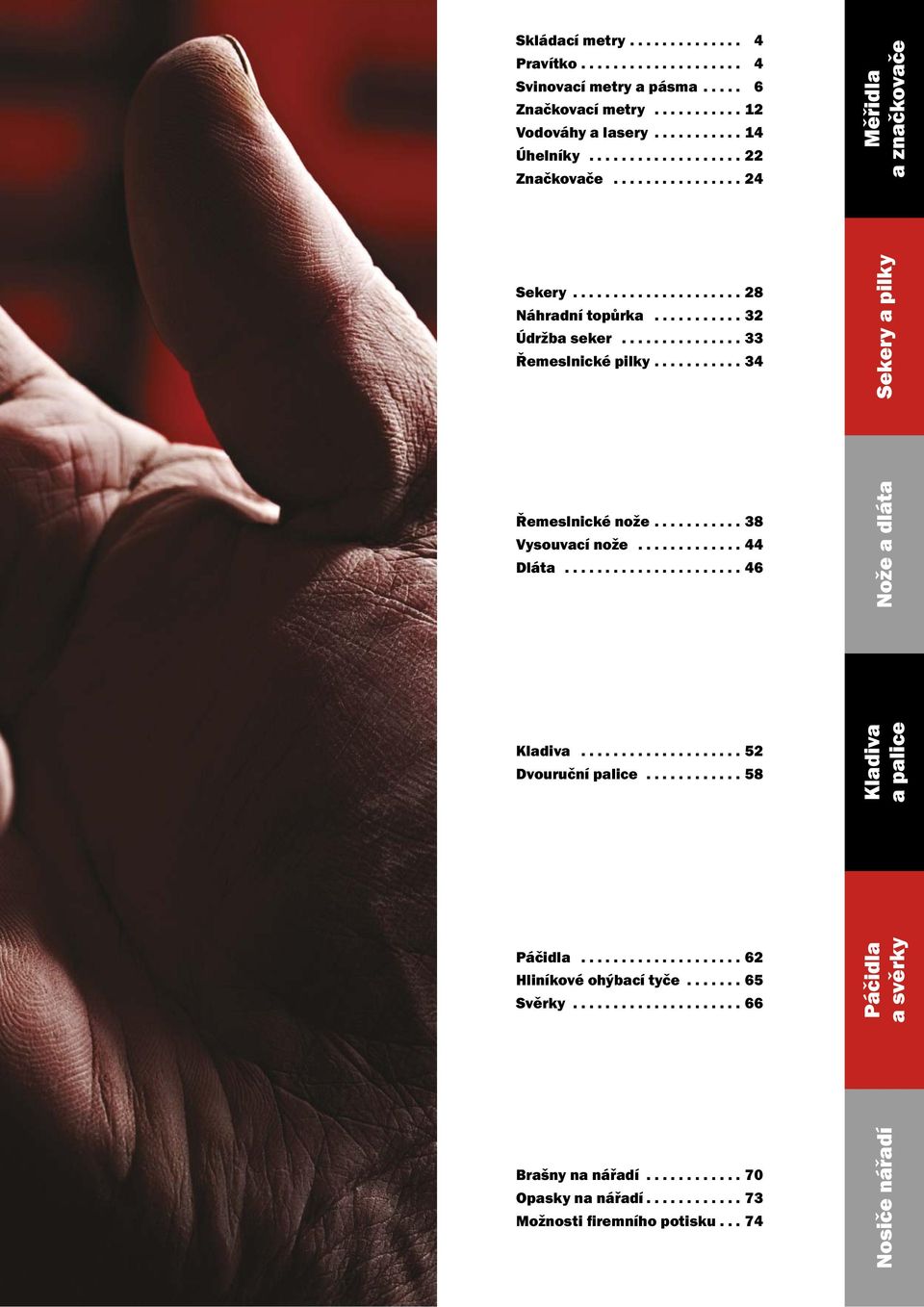

3 Skládací metry Pravítko Svinovací metry a pásma Značkovací metry Vodováhy a lasery Úhelníky Značkovače Měřidla a značkovače Sekery Náhradní topůrka Údržba seker Řemeslnické pilky Sekery a pilky Řemeslnické nože Vysouvací nože Dláta Nože a dláta Kladiva Dvouruční palice Kladiva a palice Páčidla Hliníkové ohýbací tyče Svěrky Páčidla a svěrky Brašny na nářadí Opasky na nářadí Možnosti firemního potisku Nosiče nářadí

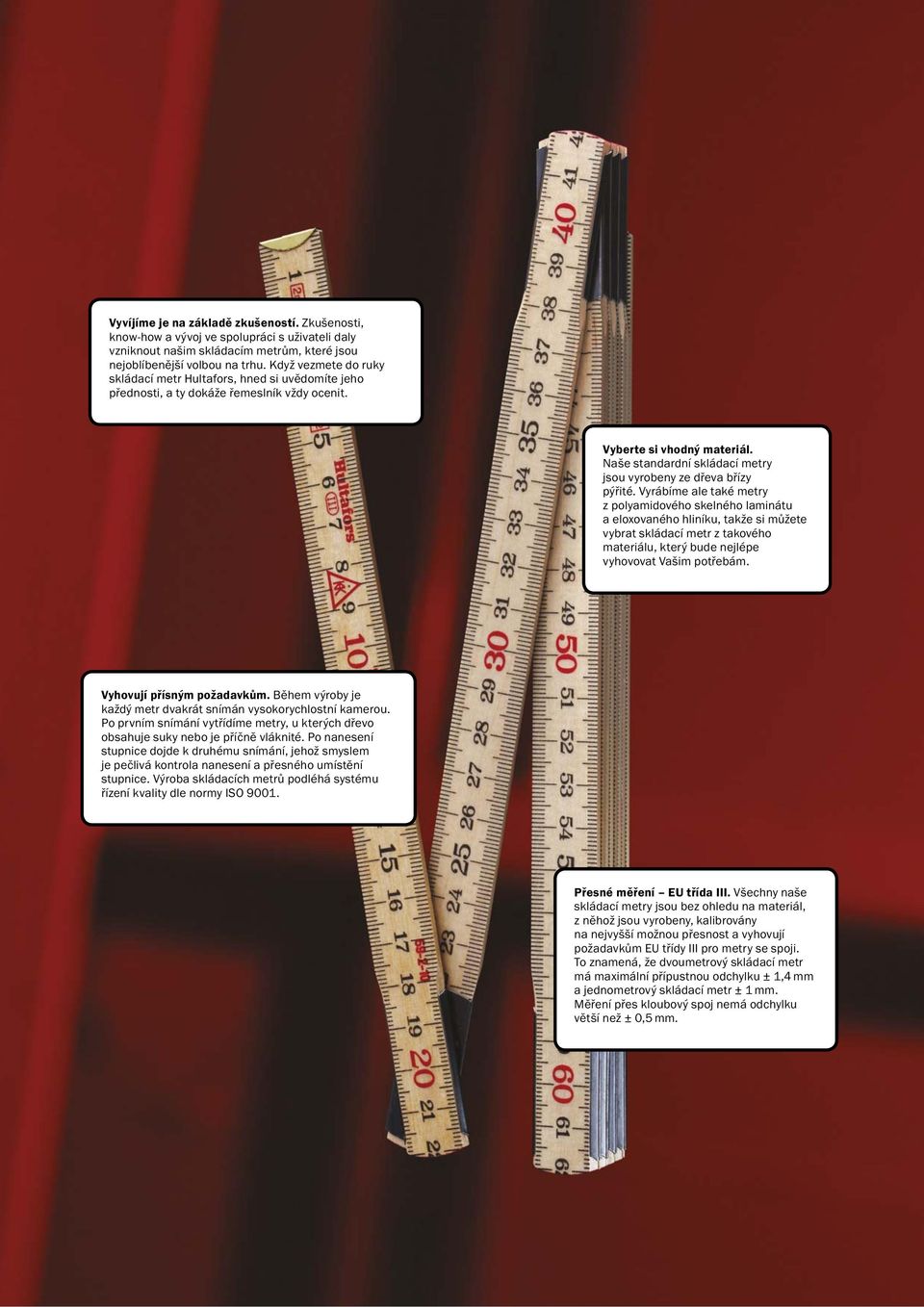

4 Vyvíjíme je na základě zkušeností. Zkušenosti, know-how a vývoj ve spolupráci s uživateli daly vzniknout našim skládacím metrům, které jsou nejoblíbenější volbou na trhu. Když vezmete do ruky skládací metr Hultafors, hned si uvědomíte jeho přednosti, a ty dokáže řemeslník vždy ocenit. Vyberte si vhodný materiál. Naše standardní skládací metry jsou vyrobeny ze dřeva břízy pýřité. Vyrábíme ale také metry z polyamidového skelného laminátu a eloxovaného hliníku, takže si můžete vybrat skládací metr z takového materiálu, který bude nejlépe vyhovovat Vašim potřebám. Vyhovují přísným požadavkům. Během výroby je každý metr dvakrát snímán vysokorychlostní kamerou. Po prvním snímání vytřídíme metry, u kterých dřevo obsahuje suky nebo je příčně vláknité. Po nanesení stupnice dojde k druhému snímání, jehož smyslem je pečlivá kontrola nanesení a přesného umístění stupnice. Výroba skládacích metrů podléhá systému řízení kvality dle normy ISO Přesné měření EU třída III. Všechny naše skládací metry jsou bez ohledu na materiál, z něhož jsou vyrobeny, kalibrovány na nejvyšší možnou přesnost a vyhovují požadavkům EU třídy III pro metry se spoji. To znamená, že dvoumetrový skládací metr má maximální přípustnou odchylku ± 1,4 mm a jednometrový skládací metr ± 1 mm. Měření přes kloubový spoj nemá odchylku větší než ± 0,5 mm.

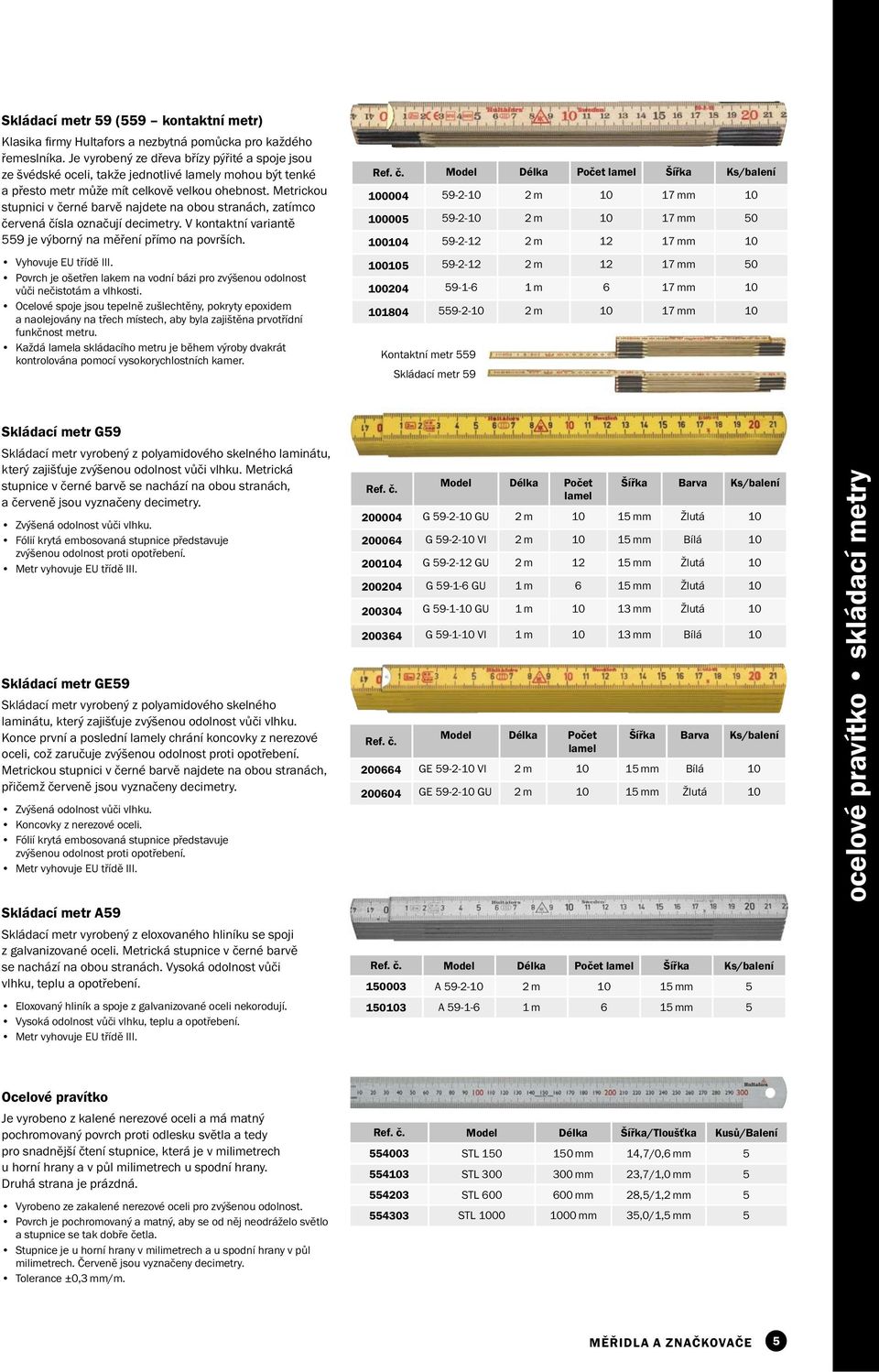

5 Skládací metr 59 (559 kontaktní metr) Klasika fi rmy Hultafors a nezbytná pomůcka pro každého řemeslníka. Je vyrobený ze dřeva břízy pýřité a spoje jsou ze švédské oceli, takže jednotlivé lamely mohou být tenké a přesto metr může mít celkově velkou ohebnost. Metrickou stupnici v černé barvě najdete na obou stranách, zatímco červená čísla označují decimetry. V kontaktní variantě 559 je výborný na měření přímo na površích. Vyhovuje EU třídě III. Povrch je ošetřen lakem na vodní bázi pro zvýšenou odolnost vůči nečistotám a vlhkosti. Ocelové spoje jsou tepelně zušlechtěny, pokryty epoxidem a naolejovány na třech místech, aby byla zajištěna prvotřídní funkčnost metru. Každá lamela skládacího metru je během výroby dvakrát kontrolována pomocí vysokorychlostních kamer. Délka Počet lamel Šířka Ks/ m mm m mm m mm m mm m 6 17 mm m mm 10 Kontaktní metr 559 Skládací metr 59 Skládací metr G59 Skládací metr vyrobený z polyamidového skelného laminátu, který zajišťuje zvýšenou odolnost vůči vlhku. Metrická stupnice v černé barvě se nachází na obou stranách, a červeně jsou vyznačeny decimetry. Zvýšená odolnost vůči vlhku. Fólií krytá embosovaná stupnice představuje zvýšenou odolnost proti opotřebení. Metr vyhovuje EU třídě III. Skládací metr GE59 Skládací metr vyrobený z polyamidového skelného laminátu, který zajišťuje zvýšenou odolnost vůči vlhku. Konce první a poslední lamely chrání koncovky z nerezové oceli, což zaručuje zvýšenou odolnost proti opotřebení. Metrickou stupnici v černé barvě najdete na obou stranách, přičemž červeně jsou vyznačeny decimetry. Zvýšená odolnost vůči vlhku. Koncovky z nerezové oceli. Fólií krytá embosovaná stupnice představuje zvýšenou odolnost proti opotřebení. Metr vyhovuje EU třídě III. Skládací metr A59 Skládací metr vyrobený z eloxovaného hliníku se spoji z galvanizované oceli. Metrická stupnice v černé barvě se nachází na obou stranách. Vysoká odolnost vůči vlhku, teplu a opotřebení. Eloxovaný hliník a spoje z galvanizované oceli nekorodují. Vysoká odolnost vůči vlhku, teplu a opotřebení. Metr vyhovuje EU třídě III. Délka Počet lamel Šířka Barva Ks/ G GU 2 m mm Žlutá G VI 2 m mm Bílá G GU 2 m mm Žlutá G GU 1 m 6 15 mm Žlutá G GU 1 m mm Žlutá G VI 1 m mm Bílá 10 Délka Počet lamel Šířka Barva Ks/ GE VI 2 m mm Bílá GE GU 2 m mm Žlutá 10 Délka Počet lamel Šířka Ks/ A m mm A m 6 15 mm 5 ocelové pravítko skládací metry Ocelové pravítko Je vyrobeno z kalené nerezové oceli a má matný pochromovaný povrch proti odlesku světla a tedy pro snadnější čtení stupnice, která je v milimetrech u horní hrany a v půl milimetrech u spodní hrany. Druhá strana je prázdná. Vyrobeno ze zakalené nerezové oceli pro zvýšenou odolnost. Povrch je pochromovaný a matný, aby se od něj neodráželo světlo a stupnice se tak dobře četla. Stupnice je u horní hrany v milimetrech a u spodní hrany v půl milimetrech. Červeně jsou vyznačeny decimetry. Tolerance ±0,3 mm/m. Délka Šířka/Tloušťka Balení STL mm 14,7/0,6 mm STL mm 23,7/1,0 mm STL mm 28,5/1,2 mm STL mm 35,0/1,5 mm 5 MĚŘIDLA A ZNAČKOVAČE 5

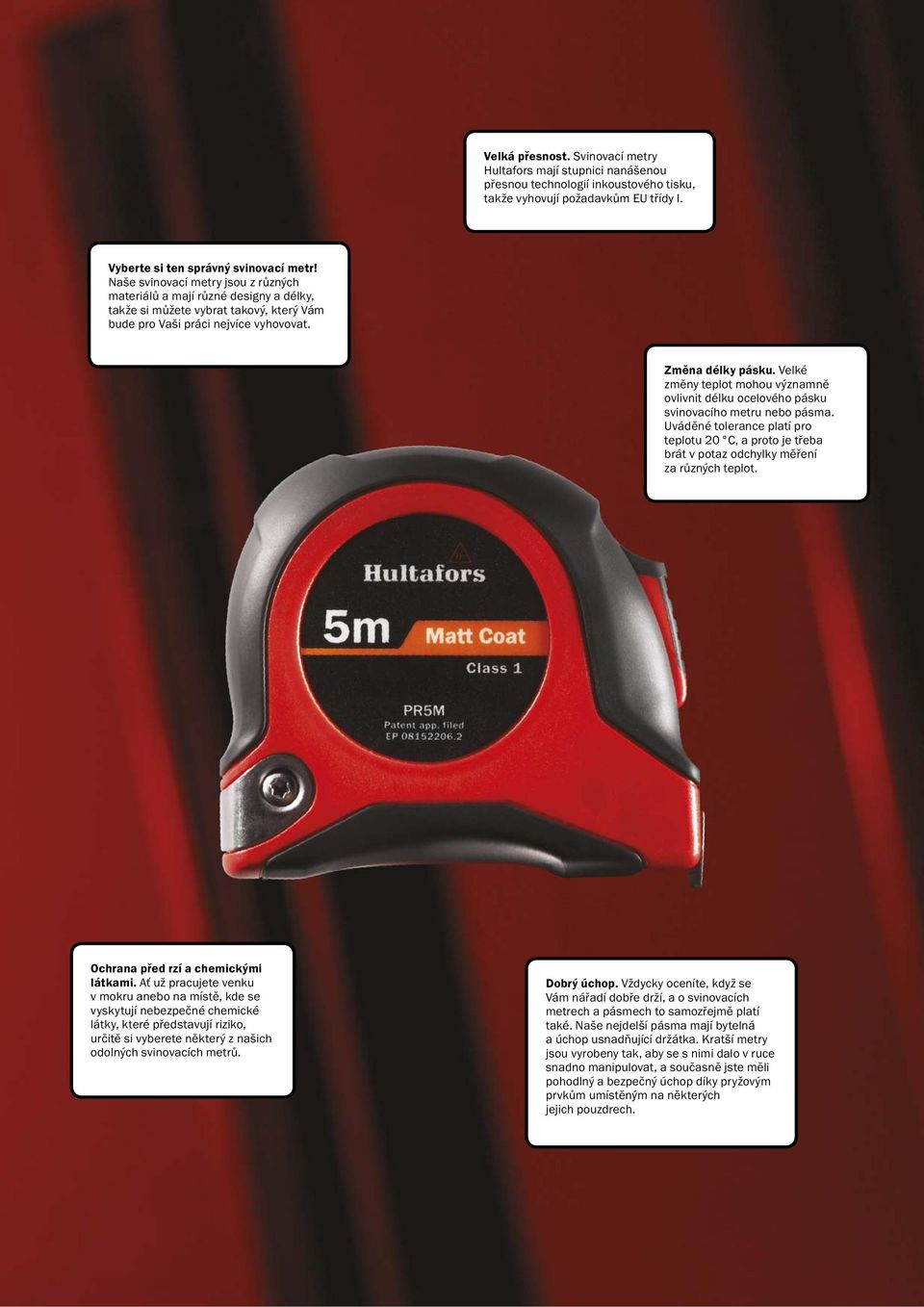

6 Velká přesnost. Svinovací metry Hultafors mají stupnici nanášenou přesnou technologií inkoustového tisku, takže vyhovují požadavkům EU třídy I. Vyberte si ten správný svinovací metr! Naše svinovací metry jsou z různých materiálů a mají různé designy a délky, takže si můžete vybrat takový, který Vám bude pro Vaši práci nejvíce vyhovovat. Změna délky pásku. Velké změny teplot mohou významně ovlivnit délku ocelového pásku svinovacího metru nebo pásma. Uváděné tolerance platí pro teplotu 20 C, a proto je třeba brát v potaz odchylky měření za různých teplot. Ochrana před rzí a chemickými látkami. Ať už pracujete venku v mokru anebo na místě, kde se vyskytují nebezpečné chemické látky, které představují riziko, určitě si vyberete některý z našich odolných svinovacích metrů. Dobrý úchop. Vždycky oceníte, když se Vám nářadí dobře drží, a o svinovacích metrech a pásmech to samozřejmě platí také. Naše nejdelší pásma mají bytelná a úchop usnadňující držátka. Kratší metry jsou vyrobeny tak, aby se s nimi dalo v ruce snadno manipulovat, a současně jste měli pohodlný a bezpečný úchop díky pryžovým prvkům umístěným na některých jejich pouzdrech.

7 PŘESNOST SVINOVACÍCH METRŮ Nejdůležitější kritériem při výběru svinovacího metru je jeho přesnost. A samozřejmě, zda je metr vhodným a účelným nástrojem pro určitou práci. Během výrobního procesu klademe na tato kritéria velký důraz, a proto jsme zavedli systém kontroly kvality certifi kovaný v souladu s normou ISO U většiny našich svinovacích metrů a pásem je stupnice nanášená technologií inkoustového tisku. Tímto dosahujeme vysokého stupně přesnosti, který vyhovuje nárokům EU třídy I, tedy třídy s nejmenší povolenou odchylkou měření. Této třídě vyhovují jak naše svinovací metry, tak pásma. Po nanesení stupnice ještě povrch pásku pokryjeme polyesterovým matným lakem, který působí antirefl exně. svinovací metry a pásma PŘESNOST SVINOVACÍCH METRŮ EU TŘÍDA I A II Přesnost měření je u svinovacích metrů a pásem velice důležitá. Vyjadřuje ji třída tolerance. V Evropě svinovací metry běžně klasifi kujeme do tříd EU I a II. Přesnost je měřena u ocelových pásků při teplotě 20 C a při tažné síle 50 N, v případě sklolaminátového pásku pak při tažné síle 20 N a stejné teplotě, tedy 20 C. VÝROBNÍ TOLERANCE U METRŮ A PÁSEM S OCELOVÝM PÁSKEM Celková délka (m) Třída I (mm) Třída II (mm) 2 ± 0,3 ± 0,7 3 ± 0,4 ± 0,9 5 ± 0,6 ± 1,3 8 ± 0,9 ± 1,9 10 ± 1,1 ± 2,3 15 ± 1,6 ± 3,3 20 ± 2,1 ± 4,3 25 ± 2,6 ± 5,3 30 ± 3,1 ± 6,3 50 ± 5,1 ± 10,3 100 ± 10,1 ± 20,3 Odsazení pro měření (včetně koncového háčku): Třída I: 0,1 mm, třída II: 0,2 mm. ZMĚNA DÉLKY Běžně se střetáváme s tím, že se teploty v zimě a v létě značně liší, což ovlivňuje délku ocelového pásku svinovacího metru i pásma. Všechny zde uváděné tolerance platí pro teplotu 20 C, a proto je důležité si uvědomit, že se jednotlivá měření budou odlišovat v závislosti na změně teploty. ZMĚNA DÉLKY U METRU S OCELOVÝM PÁSKEM PRO TEPLOTNÍ ODCHYLKY OD 20 C ΔT 10 C 20 C 30 C Délka (m) Změna délky (± mm) 2 0,2 0,5 0,7 3 0,4 0,7 1,1 5 0,6 1,2 1,9 8 1,0 2,0 3,0 10 1,2 2,5 3,7 20 2,5 5,0 7,4 30 3,7 7,4 11,2 50 6,2 12,4 18, ,4 24,8 37,2 Změna délky ΔL se vypočte z rovnice ΔL = L ΔT α L = délka metru, ΔT = změna teploty od 20 C. α = koefi cient délkové roztažnosti (1, ). Příklad: Pokud je teplota venku 10 C, bude rozdíl 30 C, a tak pro 8 m svinovací metr s ocelovým páskem bude změna délky 3,0 mm. MĚŘIDLA A ZNAČKOVAČE 7

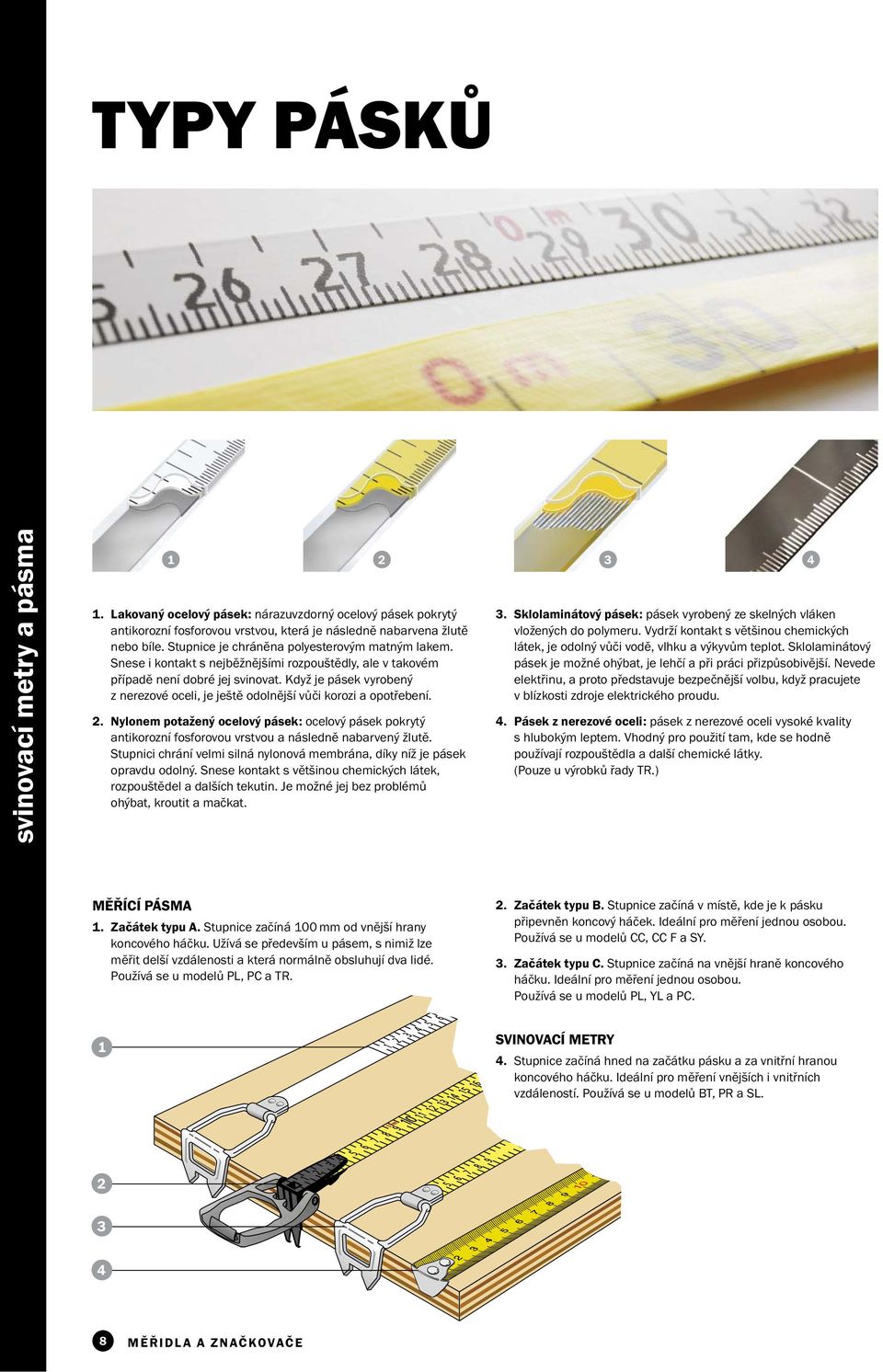

8 TYPY PÁSKŮ svinovací metry a pásma Lakovaný ocelový pásek: nárazuvzdorný ocelový pásek pokrytý antikorozní fosforovou vrstvou, která je následně nabarvena žlutě nebo bíle. Stupnice je chráněna polyesterovým matným lakem. Snese i kontakt s nejběžnějšími rozpouštědly, ale v takovém případě není dobré jej svinovat. Když je pásek vyrobený z nerezové oceli, je ještě odolnější vůči korozi a opotřebení. 2. Nylonem potažený ocelový pásek: ocelový pásek pokrytý antikorozní fosforovou vrstvou a následně nabarvený žlutě. Stupnici chrání velmi silná nylonová membrána, díky níž je pásek opravdu odolný. Snese kontakt s většinou chemických látek, rozpouštědel a dalších tekutin. Je možné jej bez problémů ohýbat, kroutit a mačkat. 3. Sklolaminátový pásek: pásek vyrobený ze skelných vláken vložených do polymeru. Vydrží kontakt s většinou chemických látek, je odolný vůči vodě, vlhku a výkyvům teplot. Sklolaminátový pásek je možné ohýbat, je lehčí a při práci přizpůsobivější. Nevede elektřinu, a proto představuje bezpečnější volbu, když pracujete v blízkosti zdroje elektrického proudu. 4. Pásek z nerezové oceli: pásek z nerezové oceli vysoké kvality s hlubokým leptem. Vhodný pro použití tam, kde se hodně používají rozpouštědla a další chemické látky. (Pouze u výrobků řady TR.) MĚŘÍCÍ PÁSMA 1. Začátek typu A. Stupnice začíná 100 mm od vnější hrany koncového háčku. Užívá se především u pásem, s nimiž lze měřit delší vzdálenosti a která normálně obsluhují dva lidé. Používá se u modelů PL, PC a TR. 2. Začátek typu B. Stupnice začíná v místě, kde je k pásku připevněn koncový háček. Ideální pro měření jednou osobou. Používá se u modelů CC, CC F a SY. 3. Začátek typu C. Stupnice začíná na vnější hraně koncového háčku. Ideální pro měření jednou osobou. Používá se u modelů PL, YL a PC. 1 SVINOVACÍ METRY 4. Stupnice začíná hned na začátku pásku a za vnitřní hranou koncového háčku. Ideální pro měření vnějších i vnitřních vzdáleností. Používá se u modelů BT, PR a SL MĚŘIDLA A ZNAČKOVAČE

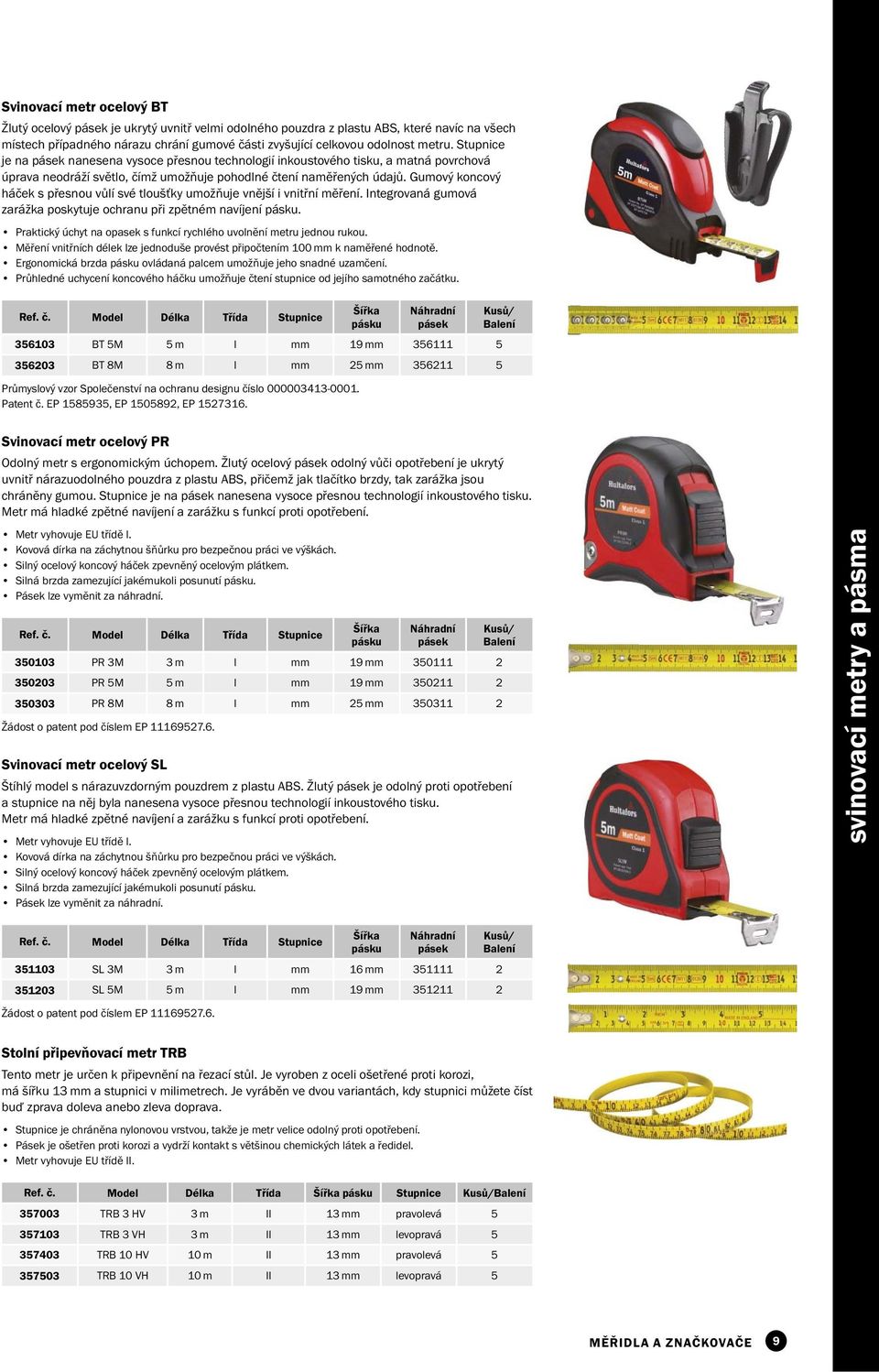

9 Svinovací metr ocelový BT Žlutý ocelový pásek je ukrytý uvnitř velmi odolného pouzdra z plastu ABS, které navíc na všech místech případného nárazu chrání gumové části zvyšující celkovou odolnost metru. Stupnice je na pásek nanesena vysoce přesnou technologií inkoustového tisku, a matná povrchová úprava neodráží světlo, čímž umožňuje pohodlné čtení naměřených údajů. Gumový koncový háček s přesnou vůlí své tloušťky umožňuje vnější i vnitřní měření. Integrovaná gumová zarážka poskytuje ochranu při zpětném navíjení pásku. Praktický úchyt na opasek s funkcí rychlého uvolnění metru jednou rukou. Měření vnitřních délek lze jednoduše provést připočtením 100 mm k naměřené hodnotě. Ergonomická brzda pásku ovládaná palcem umožňuje jeho snadné uzamčení. Průhledné uchycení koncového háčku umožňuje čtení stupnice od jejího samotného začátku. Délka Třída Stupnice Šířka pásku Náhradní pásek Balení BT 5M 5 m I mm 19 mm BT 8M 8 m I mm 25 mm Průmyslový vzor Společenství na ochranu designu číslo Patent č. EP , EP , EP Svinovací metr ocelový PR Odolný metr s ergonomickým úchopem. Žlutý ocelový pásek odolný vůči opotřebení je ukrytý uvnitř nárazuodolného pouzdra z plastu ABS, přičemž jak tlačítko brzdy, tak zarážka jsou chráněny gumou. Stupnice je na pásek nanesena vysoce přesnou technologií inkoustového tisku. Metr má hladké zpětné navíjení a zarážku s funkcí proti opotřebení. Metr vyhovuje EU třídě I. Kovová dírka na záchytnou šňůrku pro bezpečnou práci ve výškách. Silný ocelový koncový háček zpevněný ocelovým plátkem. Silná brzda zamezující jakémukoli posunutí pásku. Pásek lze vyměnit za náhradní. Délka Třída Stupnice Svinovací metr ocelový SL Štíhlý model s nárazuvzdorným pouzdrem z plastu ABS. Žlutý pásek je odolný proti opotřebení a stupnice na něj byla nanesena vysoce přesnou technologií inkoustového tisku. Metr má hladké zpětné navíjení a zarážku s funkcí proti opotřebení. Metr vyhovuje EU třídě I. Kovová dírka na záchytnou šňůrku pro bezpečnou práci ve výškách. Silný ocelový koncový háček zpevněný ocelovým plátkem. Silná brzda zamezující jakémukoli posunutí pásku. Pásek lze vyměnit za náhradní. Šířka pásku Náhradní pásek Balení PR 3M 3 m I mm 19 mm PR 5M 5 m I mm 19 mm PR 8M 8 m I mm 25 mm Žádost o patent pod číslem EP svinovací metry a pásma Délka Třída Stupnice Šířka pásku Náhradní pásek Balení SL 3M 3 m I mm 16 mm SL 5M 5 m I mm 19 mm Žádost o patent pod číslem EP Stolní připevňovací metr TRB Tento metr je určen k připevnění na řezací stůl. Je vyroben z oceli ošetřené proti korozi, má šířku 13 mm a stupnici v milimetrech. Je vyráběn ve dvou variantách, kdy stupnici můžete číst buď zprava doleva anebo zleva doprava. Stupnice je chráněna nylonovou vrstvou, takže je metr velice odolný proti opotřebení. Pásek je ošetřen proti korozi a vydrží kontakt s většinou chemických látek a ředidel. Metr vyhovuje EU třídě II. Délka Třída Šířka pásku Stupnice Balení TRB 3 HV 3 m II 13 mm pravolevá TRB 3 VH 3 m II 13 mm levopravá TRB 10 HV 10 m II 13 mm pravolevá TRB 10 VH 10 m II 13 mm levopravá 5 MĚŘIDLA A ZNAČKOVAČE 9

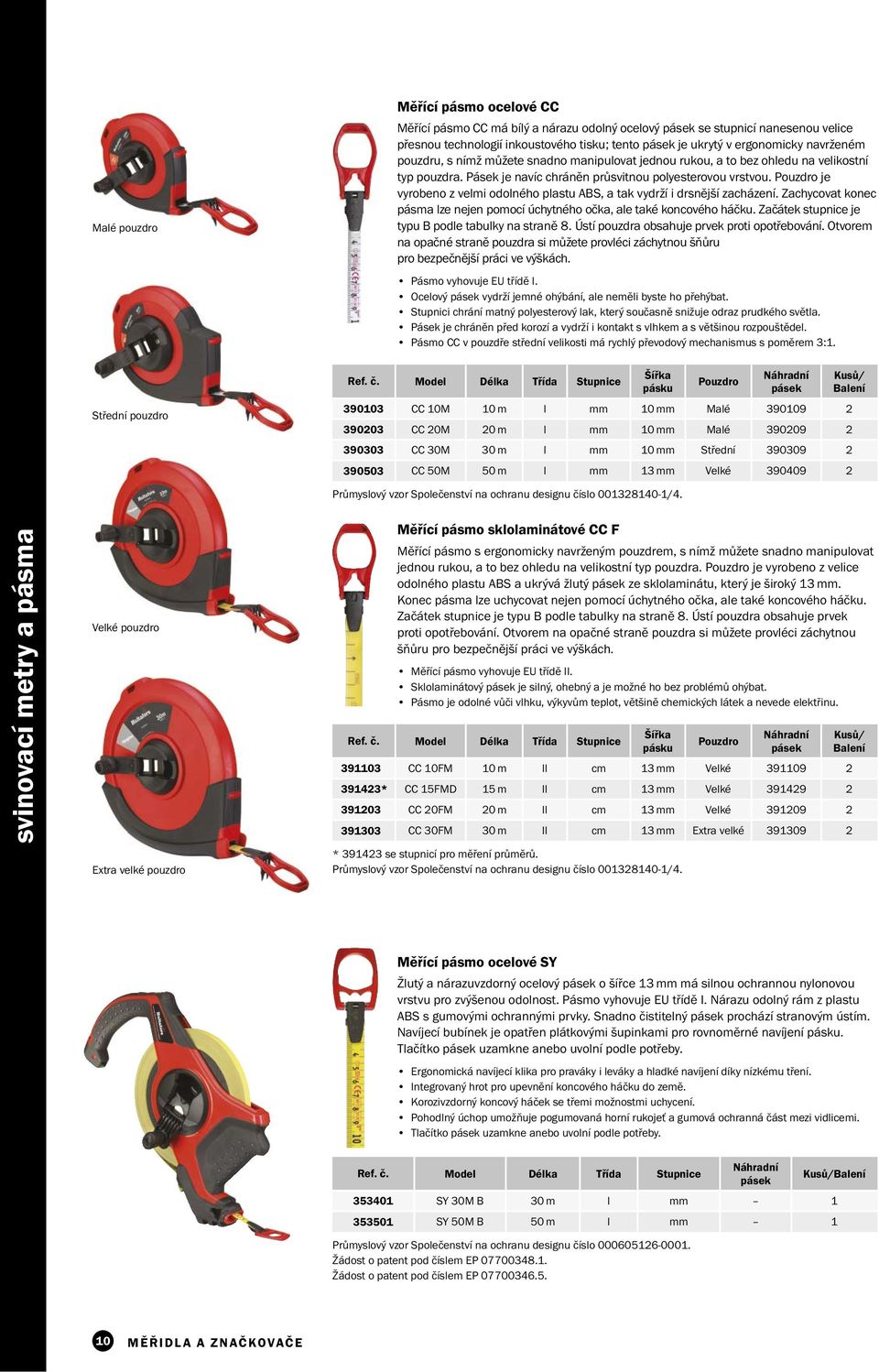

10 Malé pouzdro Měřící pásmo ocelové CC Měřící pásmo CC má bílý a nárazu odolný ocelový pásek se stupnicí nanesenou velice přesnou technologií inkoustového tisku; tento pásek je ukrytý v ergonomicky navrženém pouzdru, s nímž můžete snadno manipulovat jednou rukou, a to bez ohledu na velikostní typ pouzdra. Pásek je navíc chráněn průsvitnou polyesterovou vrstvou. Pouzdro je vyrobeno z velmi odolného plastu ABS, a tak vydrží i drsnější zacházení. Zachycovat konec pásma lze nejen pomocí úchytného očka, ale také koncového háčku. Začátek stupnice je typu B podle tabulky na straně 8. Ústí pouzdra obsahuje prvek proti opotřebování. Otvorem na opačné straně pouzdra si můžete provléci záchytnou šňůru pro bezpečnější práci ve výškách. Pásmo vyhovuje EU třídě I. Ocelový pásek vydrží jemné ohýbání, ale neměli byste ho přehýbat. Stupnici chrání matný polyesterový lak, který současně snižuje odraz prudkého světla. Pásek je chráněn před korozí a vydrží i kontakt s vlhkem a s většinou rozpouštědel. Pásmo CC v pouzdře střední velikosti má rychlý převodový mechanismus s poměrem 3:1. Střední pouzdro Délka Třída Stupnice Šířka pásku Pouzdro Náhradní pásek Balení CC 10M 10 m I mm 10 mm Malé CC 20M 20 m I mm 10 mm Malé CC 30M 30 m I mm 10 mm Střední CC 50M 50 m I mm 13 mm Velké Průmyslový vzor Společenství na ochranu designu číslo /4. svinovací metry a pásma Velké pouzdro Extra velké pouzdro Měřící pásmo sklolaminátové CC F Měřící pásmo s ergonomicky navrženým pouzdrem, s nímž můžete snadno manipulovat jednou rukou, a to bez ohledu na velikostní typ pouzdra. Pouzdro je vyrobeno z velice odolného plastu ABS a ukrývá žlutý pásek ze sklolaminátu, který je široký 13 mm. Konec pásma lze uchycovat nejen pomocí úchytného očka, ale také koncového háčku. Začátek stupnice je typu B podle tabulky na straně 8. Ústí pouzdra obsahuje prvek proti opotřebování. Otvorem na opačné straně pouzdra si můžete provléci záchytnou šňůru pro bezpečnější práci ve výškách. Měřící pásmo vyhovuje EU třídě II. Sklolaminátový pásek je silný, ohebný a je možné ho bez problémů ohýbat. Pásmo je odolné vůči vlhku, výkyvům teplot, většině chemických látek a nevede elektřinu. Délka Třída Stupnice Šířka pásku Pouzdro Náhradní pásek CC 10FM 10 m II cm 13 mm Velké * CC 15FMD 15 m II cm 13 mm Velké CC 20FM 20 m II cm 13 mm Velké CC 30FM 30 m II cm 13 mm Extra velké * se stupnicí pro měření průměrů. Průmyslový vzor Společenství na ochranu designu číslo /4. Balení Měřící pásmo ocelové SY Žlutý a nárazuvzdorný ocelový pásek o šířce 13 mm má silnou ochrannou nylonovou vrstvu pro zvýšenou odolnost. Pásmo vyhovuje EU třídě I. Nárazu odolný rám z plastu ABS s gumovými ochrannými prvky. Snadno čistitelný pásek prochází stranovým ústím. Navíjecí bubínek je opatřen plátkovými šupinkami pro rovnoměrné navíjení pásku. Tlačítko pásek uzamkne anebo uvolní podle potřeby. Ergonomická navíjecí klika pro praváky i leváky a hladké navíjení díky nízkému tření. Integrovaný hrot pro upevnění koncového háčku do země. Korozivzdorný koncový háček se třemi možnostmi uchycení. Pohodlný úchop umožňuje pogumovaná horní rukojeť a gumová ochranná část mezi vidlicemi. Tlačítko pásek uzamkne anebo uvolní podle potřeby. Délka Třída Stupnice Náhradní pásek Balení SY 30M B 30 m I mm SY 50M B 50 m I mm 1 Průmyslový vzor Společenství na ochranu designu číslo Žádost o patent pod číslem EP Žádost o patent pod číslem EP MĚŘIDLA A ZNAČKOVAČE

11 Měřící pásmo sklolaminátové PC Žlutý sklolaminátový pásek o šířce 13 mm je velmi ohebný a navíc jeho povrch kryje silná ochranná vrstva, která poskytuje vynikající odolnost proti poškrábání a odření. Rám je z plastu ABS. Toto pásmo si můžete vybrat se stupnicí se začátkem typu A nebo C. Sklolaminátový pásek je silný a ohebný, a tak jej lze bez problémů ohýbat. Pásek odolává vlhkosti, výkyvům teplot, většině chemických látek a je elektricky nevodivý. Vyhovuje EU třídě II. Rám z plastu ABS je lehký a odolný. Délka Třída Stupnice Náhradní pásek Balení PC 30M A 30 m II cm PC 30M C 30 m II cm PC 50M A 50 m II cm PC 50M C 50 m II cm 1 Měřící pásmo ocelové PL Žlutý nárazuvzdorný ocelový pásek o šířce 10 mm má stupnici nanesenou velice přesnou technologií inkoustového tisku. Jeho povrch navíc kryje silná nylonová vrstva, která zaručuje zvýšenou odolnost. Pásmo PL nabízíme s páskem se stupnicí se začátkem typu A nebo C. Rám je vyrobený z plastu ABS. Ocelový pásek můžete bez problému ohýbat a kroutit, ale nesmíte jej přehýbat. Stupnici chrání nylonová vrstva, díky níž je pásek velmi odolný vůči opotřebení. Pásek je chráněný proti korozi a snese styk s většinou chemických látek a rozpouštědel. Vyhovuje EU třídě II. Rám z plastu ABS je lehký a odolný. Měřící pásmo ocelové YL Žlutý nárazuvzdorný ocelový pásek o šířce 13 mm má stupnici nanesenou velice přesnou technologií inkoustového tisku. Jeho povrch navíc kryje silná nylonová vrstva, která zaručuje zvýšenou odolnost. Pásmo je se stupnicí se začátkem typu C. Ocelový pásek můžete bez problému ohýbat a kroutit, ale nesmíte jej přehýbat. Stupnici chrání nylonová vrstva, díky níž je pásek velmi odolný vůči opotřebení. Pásek je chráněný proti korozi a snese styk s většinou chemických látek a rozpouštědel. Vyhovuje EU třídě II. Měřící pásmo ocelové TR Pásek z nerezové oceli o šířce 13 mm s milimetrovou stupnicí, která je vytvořena hlubokým leptem a má začátek typu A. Rám je z hliníku. Pásek z nerezové oceli je velmi odolný vůči vlhku a opotřebení z každodenního používání. Pásmo je vysoce odolné vůči korozi a otěru. Vyhovuje EU třídě II. Délka Třída Stupnice Náhradní pásek Balení PL 30M C 30 m II mm PL 50M C 50 m II mm PL 100M C 100 m II mm 1 Délka Třída Stupnice Náhradní pásek Balení YL 30M C 30 m II mm YL 50M C 50 m II mm 1 Délka Třída Stupnice Náhradní pásek Balení TR 10M A 10 m II mm TR 20M A 20 m II mm TR 30M A 30 m II mm TR 50M A 50 m II mm 1 svinovací metry a pásma Měřící pásmo ocelové TRT Pásek z nerezové oceli o šířce 13 mm s milimetrovou stupnicí, která je vytvořena hlubokým leptem. Na konci pásku se vyjímá zašpičatělé mosazné závaží, které pomáhá při měření hloubek například studní nebo nádrží. Rám je z hliníku. Pásek z nerezové oceli je velmi odolný vůči vlhku a opotřebení z každodenního používání. Pásmo je vysoce odolné vůči korozi a otěru. Vyhovuje EU třídě II. Mosazné závaží je 70 mm dlouhé a váží 280 g. Délka Třída Stupnice Náhradní pásek Balení TRT 20M 20 m II mm TRT 30M 30 m II mm 1 MĚŘIDLA A ZNAČKOVAČE 11

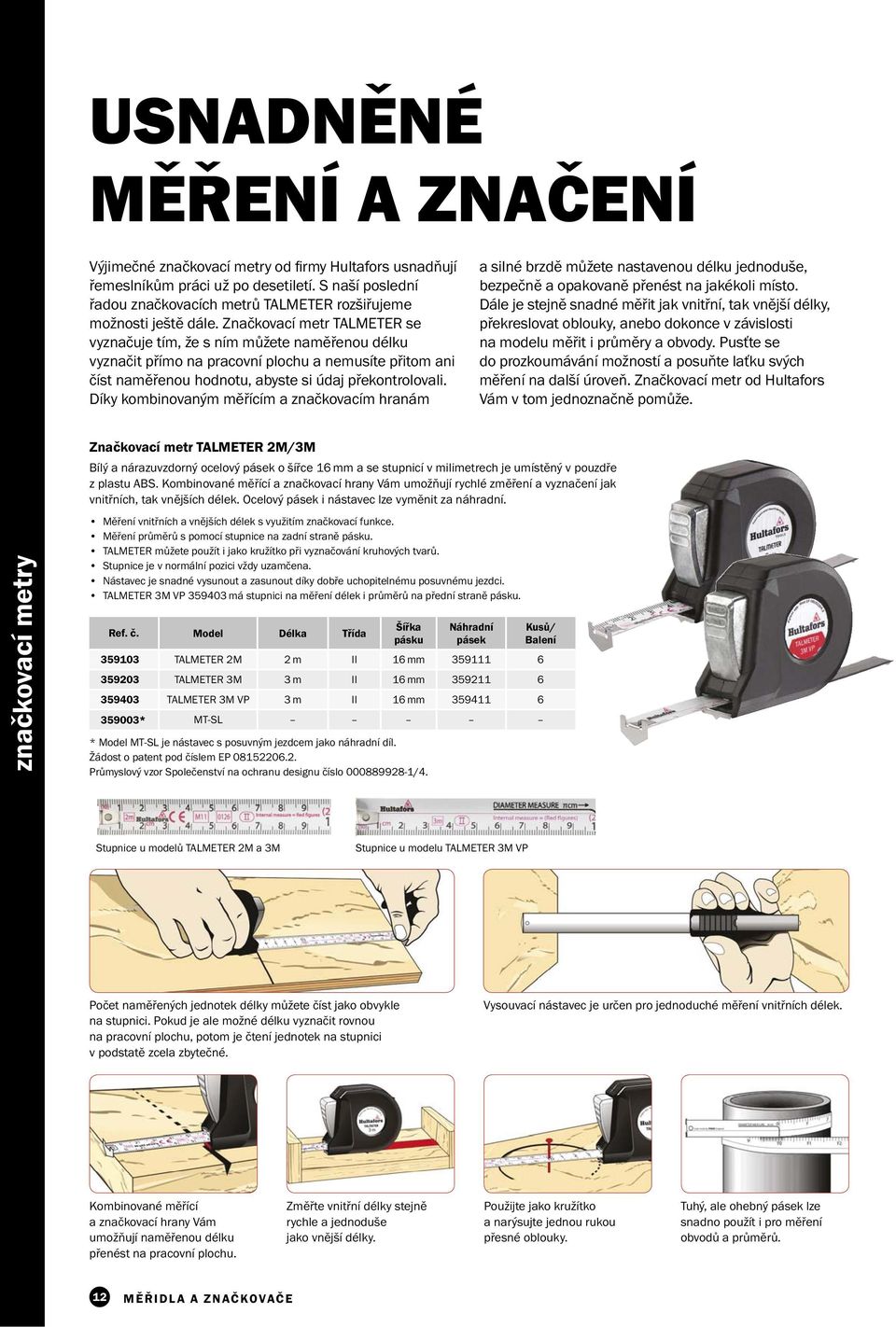

12 USNADNĚNÉ MĚŘENÍ A ZNAČENÍ Výjimečné značkovací metry od fi rmy Hultafors usnadňují řemeslníkům práci už po desetiletí. S naší poslední řadou značkovacích metrů TALMETER rozšiřujeme možnosti ještě dále. Značkovací metr TALMETER se vyznačuje tím, že s ním můžete naměřenou délku vyznačit přímo na pracovní plochu a nemusíte přitom ani číst naměřenou hodnotu, abyste si údaj překontrolovali. Díky kombinovaným měřícím a značkovacím hranám a silné brzdě můžete nastavenou délku jednoduše, bezpečně a opakovaně přenést na jakékoli místo. Dále je stejně snadné měřit jak vnitřní, tak vnější délky, překreslovat oblouky, anebo dokonce v závislosti na modelu měřit i průměry a obvody. Pusťte se do prozkoumávání možností a posuňte laťku svých měření na další úroveň. Značkovací metr od Hultafors Vám v tom jednoznačně pomůže. značkovací metry Značkovací metr TALMETER 2M/3M Bílý a nárazuvzdorný ocelový pásek o šířce 16 mm a se stupnicí v milimetrech je umístěný v pouzdře z plastu ABS. Kombinované měřící a značkovací hrany Vám umožňují rychlé změření a vyznačení jak vnitřních, tak vnějších délek. Ocelový pásek i nástavec lze vyměnit za náhradní. Měření vnitřních a vnějších délek s využitím značkovací funkce. Měření průměrů s pomocí stupnice na zadní straně pásku. TALMETER můžete použít i jako kružítko při vyznačování kruhových tvarů. Stupnice je v normální pozici vždy uzamčena. Nástavec je snadné vysunout a zasunout díky dobře uchopitelnému posuvnému jezdci. TALMETER 3M VP má stupnici na měření délek i průměrů na přední straně pásku. Délka Třída Šířka pásku * MT-SL je nástavec s posuvným jezdcem jako náhradní díl. Žádost o patent pod číslem EP Průmyslový vzor Společenství na ochranu designu číslo /4. Náhradní pásek Balení TALMETER 2M 2 m II 16 mm TALMETER 3M 3 m II 16 mm TALMETER 3M VP 3 m II 16 mm * MT-SL Stupnice u modelů TALMETER 2M a 3M Stupnice u modelu TALMETER 3M VP Počet naměřených jednotek délky můžete číst jako obvykle na stupnici. Pokud je ale možné délku vyznačit rovnou na pracovní plochu, potom je čtení jednotek na stupnici v podstatě zcela zbytečné. Vysouvací nástavec je určen pro jednoduché měření vnitřních délek. Kombinované měřící a značkovací hrany Vám umožňují naměřenou délku přenést na pracovní plochu. Změřte vnitřní délky stejně rychle a jednoduše jako vnější délky. Použijte jako kružítko a narýsujte jednou rukou přesné oblouky. Tuhý, ale ohebný pásek lze snadno použít i pro měření obvodů a průměrů. 12 MĚŘIDLA A ZNAČKOVAČE

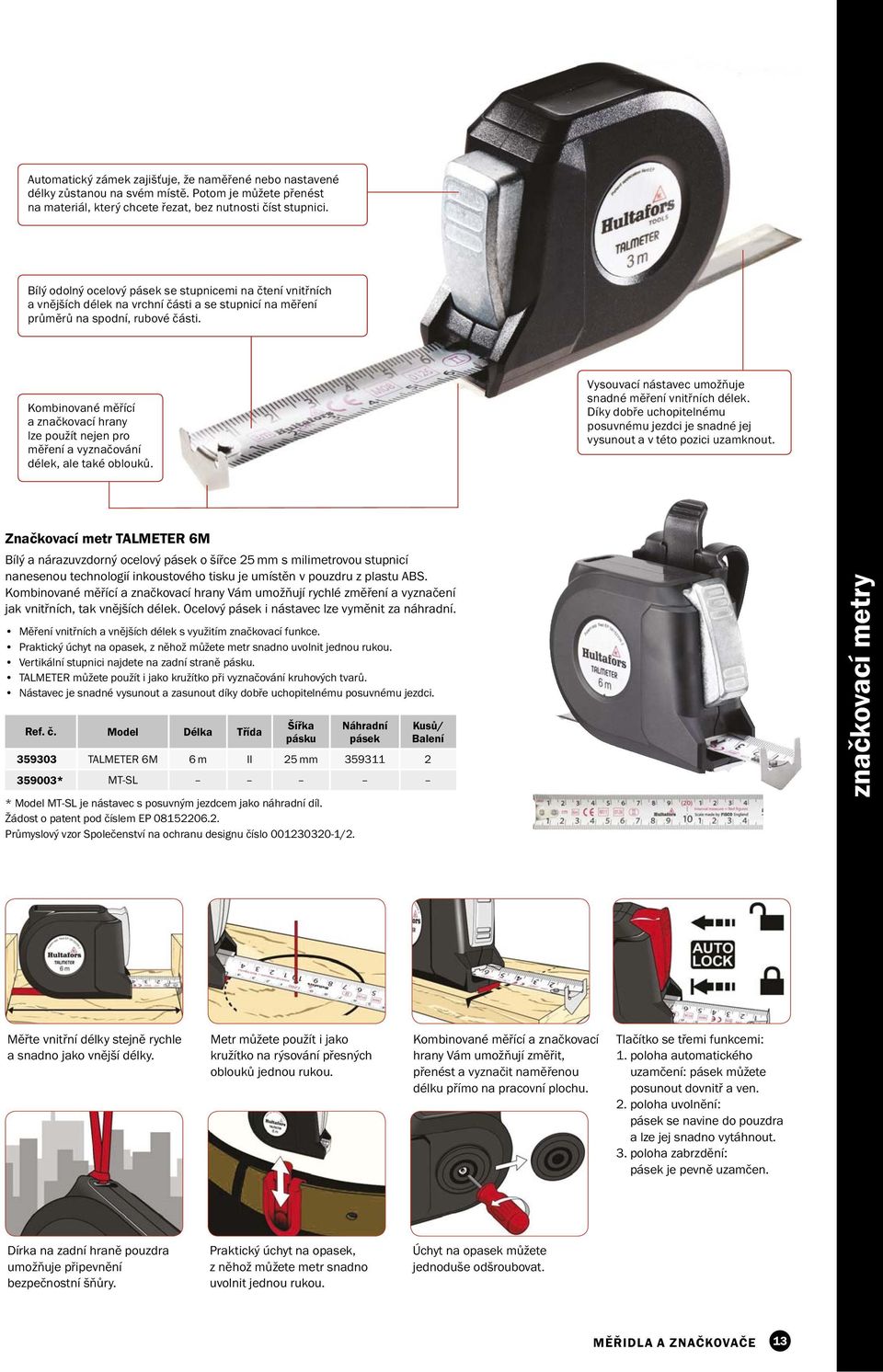

13 Automatický zámek zajišťuje, že naměřené nebo nastavené délky zůstanou na svém místě. Potom je můžete přenést na materiál, který chcete řezat, bez nutnosti číst stupnici. Bílý odolný ocelový pásek se stupnicemi na čtení vnitřních a vnějších délek na vrchní části a se stupnicí na měření průměrů na spodní, rubové části. Kombinované měřící a značkovací hrany lze použít nejen pro měření a vyznačování délek, ale také oblouků. Vysouvací nástavec umožňuje snadné měření vnitřních délek. Díky dobře uchopitelnému posuvnému jezdci je snadné jej vysunout a v této pozici uzamknout. Značkovací metr TALMETER 6M Bílý a nárazuvzdorný ocelový pásek o šířce 25 mm s milimetrovou stupnicí nanesenou technologií inkoustového tisku je umístěn v pouzdru z plastu ABS. Kombinované měřící a značkovací hrany Vám umožňují rychlé změření a vyznačení jak vnitřních, tak vnějších délek. Ocelový pásek i nástavec lze vyměnit za náhradní. Měření vnitřních a vnějších délek s využitím značkovací funkce. Praktický úchyt na opasek, z něhož můžete metr snadno uvolnit jednou rukou. Vertikální stupnici najdete na zadní straně pásku. TALMETER můžete použít i jako kružítko při vyznačování kruhových tvarů. Nástavec je snadné vysunout a zasunout díky dobře uchopitelnému posuvnému jezdci. Délka Třída Šířka pásku * MT-SL je nástavec s posuvným jezdcem jako náhradní díl. Žádost o patent pod číslem EP Průmyslový vzor Společenství na ochranu designu číslo /2. Náhradní pásek Balení TALMETER 6M 6 m II 25 mm * MT-SL značkovací metry Měřte vnitřní délky stejně rychle a snadno jako vnější délky. Metr můžete použít i jako kružítko na rýsování přesných oblouků jednou rukou. Kombinované měřící a značkovací hrany Vám umožňují změřit, přenést a vyznačit naměřenou délku přímo na pracovní plochu. Tlačítko se třemi funkcemi: 1. poloha automatického uzamčení: pásek můžete posunout dovnitř a ven. 2. poloha uvolnění: pásek se navine do pouzdra a lze jej snadno vytáhnout. 3. poloha zabrzdění: pásek je pevně uzamčen. Dírka na zadní hraně pouzdra umožňuje připevnění bezpečnostní šňůry. Praktický úchyt na opasek, z něhož můžete metr snadno uvolnit jednou rukou. Úchyt na opasek můžete jednoduše odšroubovat. MĚŘIDLA A ZNAČKOVAČE 13

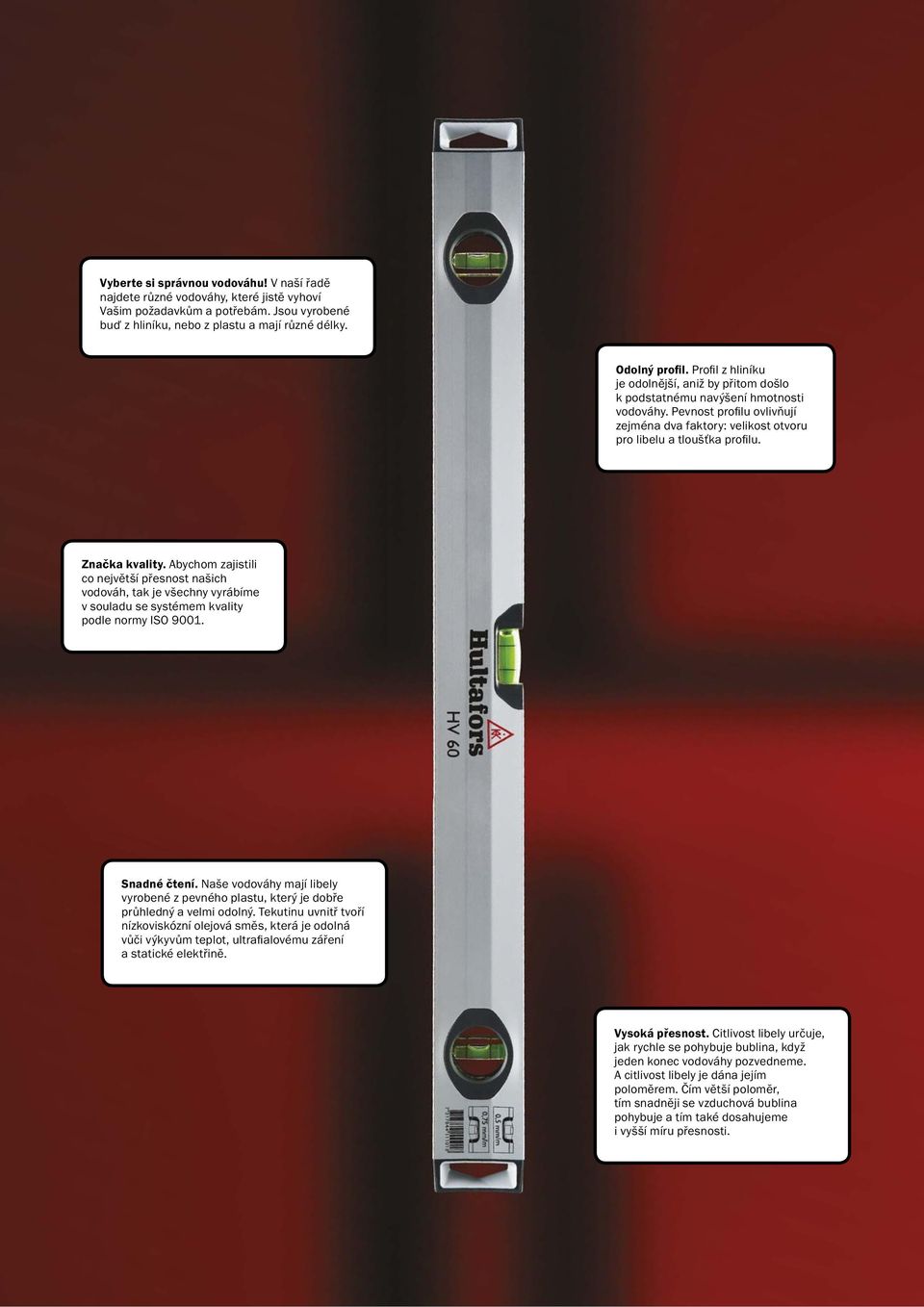

14 Vyberte si správnou vodováhu! V naší řadě najdete různé vodováhy, které jistě vyhoví Vašim požadavkům a potřebám. Jsou vyrobené buď z hliníku, nebo z plastu a mají různé délky. Odolný profil. Profi l z hliníku je odolnější, aniž by přitom došlo k podstatnému navýšení hmotnosti vodováhy. Pevnost profi lu ovlivňují zejména dva faktory: velikost otvoru pro libelu a tloušťka profi lu. Značka kvality. Abychom zajistili co největší přesnost našich vodováh, tak je všechny vyrábíme v souladu se systémem kvality podle normy ISO Snadné čtení. Naše vodováhy mají libely vyrobené z pevného plastu, který je dobře průhledný a velmi odolný. Tekutinu uvnitř tvoří nízkoviskózní olejová směs, která je odolná vůči výkyvům teplot, ultrafi alovému záření a statické elektřině. Vysoká přesnost. Citlivost libely určuje, jak rychle se pohybuje bublina, když jeden konec vodováhy pozvedneme. A citlivost libely je dána jejím poloměrem. Čím větší poloměr, tím snadněji se vzduchová bublina pohybuje a tím také dosahujeme i vyšší míru přesnosti.

15 VYBERTE SI SPRÁVNOU VODOVÁHU Nabízíme řadu vodováh pro všechny možné pracovní situace. Některé vodováhy jsou z hliníku, jiné z plastu, některé jsou speciální, jiné univerzální, anebo multifunkční. Vyrábíme také několik takových, které můžete vybavit doplňky, aby Vám pomohly provádět i další měření při Vaší práci. NÍZKÁ VÝROBNÍ TOLERANCE Výrobní tolerance je součet všech nedostatků, které se mohou při výrobě objevit: poloměr libely a montáž do profi lu, nebo rovnoběžnost a rovnost profi lu. Všechny vodováhy před opuštěním továrny kontrolujeme. Abychom zajistili přesnost našich vodováh, řídíme výrobní proces systémem kvality certifi kovaným v souladu s normou ISO ODOLNÝ PROFIL Profi l z hliníku je odolnější, aniž by přitom došlo k podstatnému navýšení hmotnosti vodováhy. Pevnost profi lu ovlivňují zejména dva faktory: velikost otvoru pro libelu a tloušťka profi lu. Čím je otvor pro libelu větší, tím nižší je odolnost, a čím silnější jsou stěny profi lu, tím je odolnější. Délka vodováhy rovněž hraje svou roli; čím je delší, tím je měření přesnější. Avšak při používání dlouhé vodováhy si musíte dávat zvlášť pozor na to, abyste profi l nezdeformovali a neprohnuli. Vodováhy vystavujeme velkým zátěžím v sérii náročných testů, abychom zajistili co největší odolnost. Kroužky probíhají kolem celé libely, což znamená, že můžete pohyb bubliny dobře sledovat i odspodu. Tekutinu uvnitř libely tvoří obarvený nízkoviskózní olejový roztok, který dává bublině optimální volnost pohybu a usnadňuje měření. Tekutina skvěle odolává ultrafi alovému světlu a výkyvům teploty. Je rovněž antistatická, což znamená, že ji neovlivňuje statická elektřina. S našimi vodováhami tedy můžete snadno měřit v rozmanitém prostředí a za těch nejobtížnějších podmínek. SPRÁVNÁ CITLIVOST Citlivost libely určuje, jak rychle se bublina uvnitř pohne, když jeden konec vodováhy pozvedneme. Když je libela příliš citlivá, tak se s takovou vodováhou obtížně pracuje. Nicméně platí, že čím citlivější libela je, tím přesnější bude i měření. Poloměr libely určuje její přesnost; větší poloměr znamená, že se bublina může lépe pohybovat. Citlivost je měřena v milimetrech na metr. Tento parametr vyjadřuje, o kolik se musí jeden konec jednometrové vodováhy zvednout, aby se bublina pohnula o 2 mm. Některá měření vyžadují vyšší citlivost, a to je důvod, proč vyrábíme vodováhy s různými stupni citlivosti. vodováhy SNADNÉ ČTENÍ Aby bylo snadné číst údaje na našich libelách, vybavili jsme je zvětšujícími čočkami, díky nimž můžete pohyb bubliny lépe sledovat. Navíc libely vyrábíme s luminiscenčním refl ektorem, který umožňuje dobré čtení i za špatných světelných podmínek. Libela je rovněž uvnitř vybavena řadou kroužků, které Vám rovněž usnadní čtení a pomohou Vám minimalizovat chyby v měření. Poloměr (mm) Citlivost (mm/m) ,3 TVP HV Libella MST Citlivost závisí na poloměru zakřivení libely. Velikost poloměru se odvíjí od oblasti používání vodováhy. 1 m 2 mm mm MĚŘIDLA A ZNAČKOVAČE 15

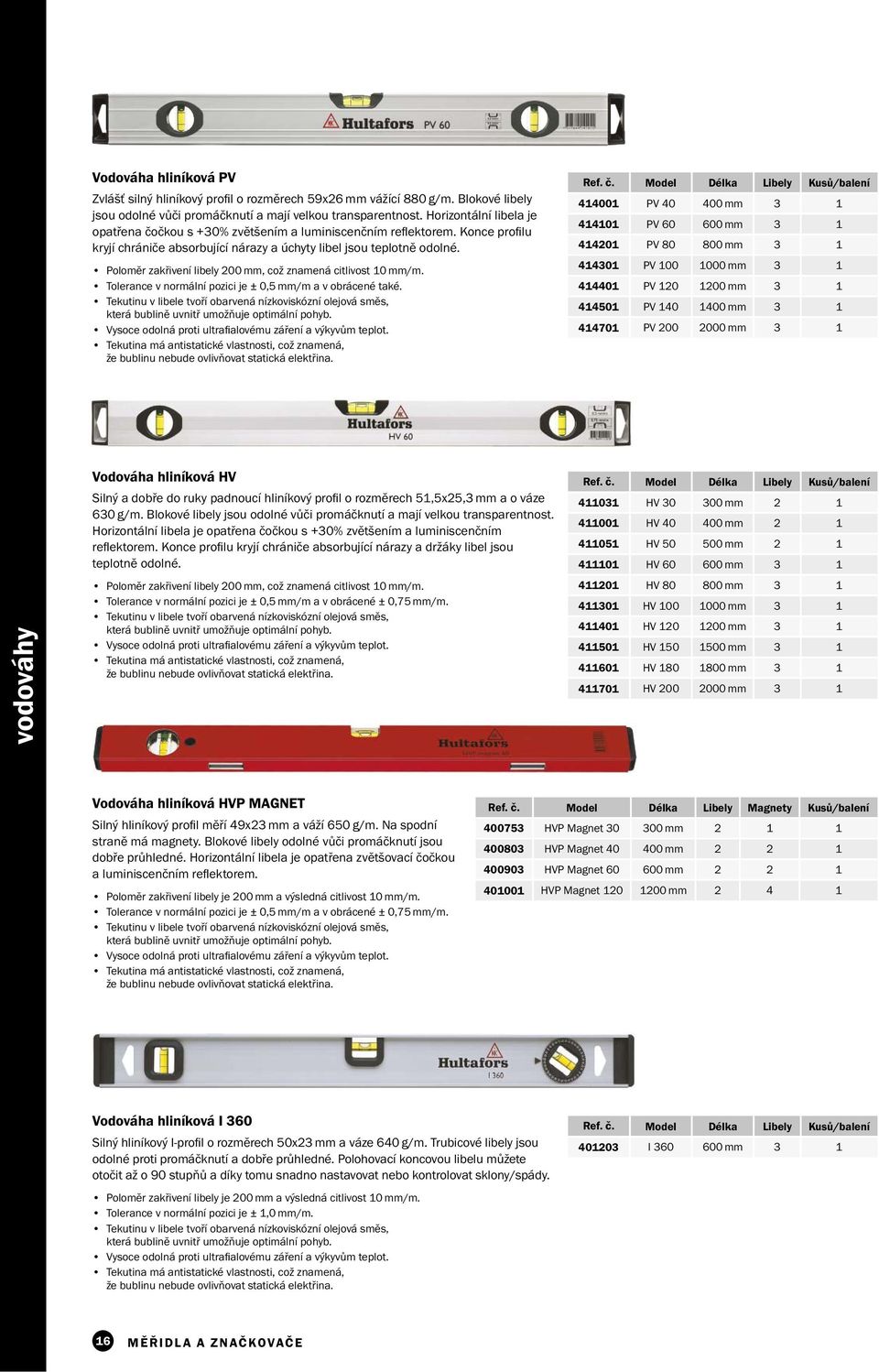

16 Vodováha hliníková PV Zvlášť silný hliníkový profi l o rozměrech 59x26 mm vážící 880 g/m. Blokové libely jsou odolné vůči promáčknutí a mají velkou transparentnost. Horizontální libela je opatřena čočkou s +30% zvětšením a luminiscenčním refl ektorem. Konce profi lu kryjí chrániče absorbující nárazy a úchyty libel jsou teplotně odolné. Poloměr zakřivení libely 200 mm, což znamená citlivost 10 mm/m. Tolerance v normální pozici je ± 0,5 mm/m a v obrácené také. Tekutinu v libele tvoří obarvená nízkoviskózní olejová směs, která bublině uvnitř umožňuje optimální pohyb. Vysoce odolná proti ultrafi alovému záření a výkyvům teplot. Tekutina má antistatické vlastnosti, což znamená, že bublinu nebude ovlivňovat statická elektřina. Délka Libely PV mm PV mm PV mm PV mm PV mm PV mm PV mm 3 1 vodováhy Vodováha hliníková HV Silný a dobře do ruky padnoucí hliníkový profi l o rozměrech 51,5x25,3 mm a o váze 630 g/m. Blokové libely jsou odolné vůči promáčknutí a mají velkou transparentnost. Horizontální libela je opatřena čočkou s +30% zvětšením a luminiscenčním refl ektorem. Konce profi lu kryjí chrániče absorbující nárazy a držáky libel jsou teplotně odolné. Poloměr zakřivení libely 200 mm, což znamená citlivost 10 mm/m. Tolerance v normální pozici je ± 0,5 mm/m a v obrácené ± 0,75 mm/m. Tekutinu v libele tvoří obarvená nízkoviskózní olejová směs, která bublině uvnitř umožňuje optimální pohyb. Vysoce odolná proti ultrafi alovému záření a výkyvům teplot. Tekutina má antistatické vlastnosti, což znamená, že bublinu nebude ovlivňovat statická elektřina. Délka Libely HV mm HV mm HV mm HV mm HV mm HV mm HV mm HV mm HV mm HV mm 3 1 Vodováha hliníková HVP MAGNET Silný hliníkový profi l měří 49x23 mm a váží 650 g/m. Na spodní straně má magnety. Blokové libely odolné vůči promáčknutí jsou dobře průhledné. Horizontální libela je opatřena zvětšovací čočkou a luminiscenčním refl ektorem. Poloměr zakřivení libely je 200 mm a výsledná citlivost 10 mm/m. Tolerance v normální pozici je ± 0,5 mm/m a v obrácené ± 0,75 mm/m. Tekutinu v libele tvoří obarvená nízkoviskózní olejová směs, která bublině uvnitř umožňuje optimální pohyb. Vysoce odolná proti ultrafi alovému záření a výkyvům teplot. Tekutina má antistatické vlastnosti, což znamená, že bublinu nebude ovlivňovat statická elektřina. Délka Libely Magnety HVP Magnet mm HVP Magnet mm HVP Magnet mm HVP Magnet mm Vodováha hliníková I 360 Silný hliníkový I-profi l o rozměrech 50x23 mm a váze 640 g/m. Trubicové libely jsou odolné proti promáčknutí a dobře průhledné. Polohovací koncovou libelu můžete otočit až o 90 stupňů a díky tomu snadno nastavovat nebo kontrolovat sklony/spády. Poloměr zakřivení libely je 200 mm a výsledná citlivost 10 mm/m. Tolerance v normální pozici je ± 1,0 mm/m. Tekutinu v libele tvoří obarvená nízkoviskózní olejová směs, která bublině uvnitř umožňuje optimální pohyb. Vysoce odolná proti ultrafi alovému záření a výkyvům teplot. Tekutina má antistatické vlastnosti, což znamená, že bublinu nebude ovlivňovat statická elektřina. Délka Libely I mm MĚŘIDLA A ZNAČKOVAČE

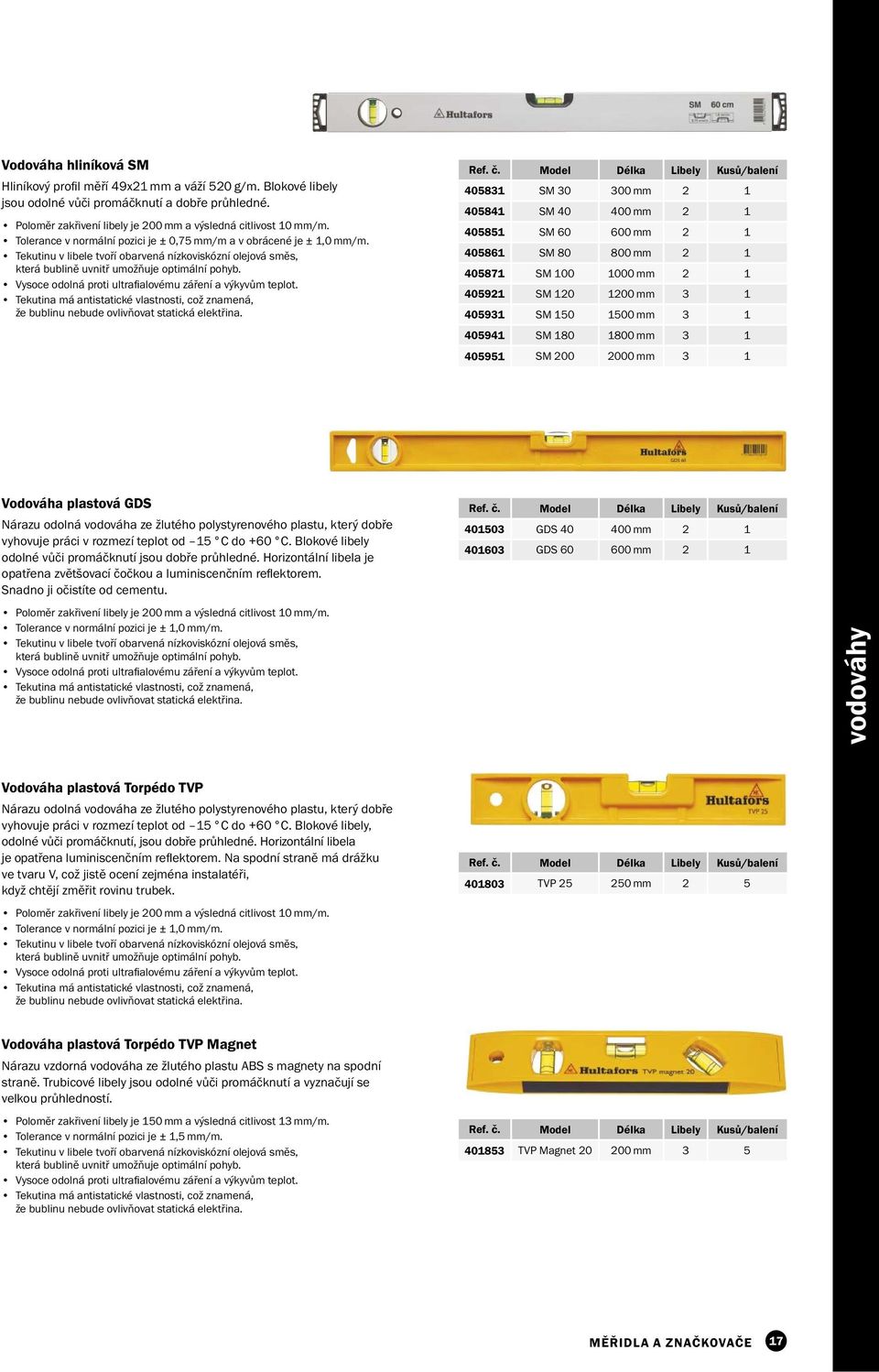

17 Vodováha hliníková SM Hliníkový profi l měří 49x21 mm a váží 520 g/m. Blokové libely jsou odolné vůči promáčknutí a dobře průhledné. Poloměr zakřivení libely je 200 mm a výsledná citlivost 10 mm/m. Tolerance v normální pozici je ± 0,75 mm/m a v obrácené je ± 1,0 mm/m. Tekutinu v libele tvoří obarvená nízkoviskózní olejová směs, která bublině uvnitř umožňuje optimální pohyb. Vysoce odolná proti ultrafi alovému záření a výkyvům teplot. Tekutina má antistatické vlastnosti, což znamená, že bublinu nebude ovlivňovat statická elektřina. Délka Libely SM mm SM mm SM mm SM mm SM mm SM mm SM mm SM mm SM mm 3 1 Vodováha plastová GDS Nárazu odolná vodováha ze žlutého polystyrenového plastu, který dobře vyhovuje práci v rozmezí teplot od 15 C do +60 C. Blokové libely odolné vůči promáčknutí jsou dobře průhledné. Horizontální libela je opatřena zvětšovací čočkou a luminiscenčním refl ektorem. Snadno ji očistíte od cementu. Poloměr zakřivení libely je 200 mm a výsledná citlivost 10 mm/m. Tolerance v normální pozici je ± 1,0 mm/m. Tekutinu v libele tvoří obarvená nízkoviskózní olejová směs, která bublině uvnitř umožňuje optimální pohyb. Vysoce odolná proti ultrafi alovému záření a výkyvům teplot. Tekutina má antistatické vlastnosti, což znamená, že bublinu nebude ovlivňovat statická elektřina. Délka Libely GDS mm GDS mm 2 1 vodováhy Vodováha plastová Torpédo TVP Nárazu odolná vodováha ze žlutého polystyrenového plastu, který dobře vyhovuje práci v rozmezí teplot od 15 C do +60 C. Blokové libely, odolné vůči promáčknutí, jsou dobře průhledné. Horizontální libela je opatřena luminiscenčním refl ektorem. Na spodní straně má drážku ve tvaru V, což jistě ocení zejména instalatéři, když chtějí změřit rovinu trubek. Poloměr zakřivení libely je 200 mm a výsledná citlivost 10 mm/m. Tolerance v normální pozici je ± 1,0 mm/m. Tekutinu v libele tvoří obarvená nízkoviskózní olejová směs, která bublině uvnitř umožňuje optimální pohyb. Vysoce odolná proti ultrafi alovému záření a výkyvům teplot. Tekutina má antistatické vlastnosti, což znamená, že bublinu nebude ovlivňovat statická elektřina. Délka Libely TVP mm 2 5 Vodováha plastová Torpédo TVP Magnet Nárazu vzdorná vodováha ze žlutého plastu ABS s magnety na spodní straně. Trubicové libely jsou odolné vůči promáčknutí a vyznačují se velkou průhledností. Poloměr zakřivení libely je 150 mm a výsledná citlivost 13 mm/m. Tolerance v normální pozici je ± 1,5 mm/m. Tekutinu v libele tvoří obarvená nízkoviskózní olejová směs, která bublině uvnitř umožňuje optimální pohyb. Vysoce odolná proti ultrafi alovému záření a výkyvům teplot. Tekutina má antistatické vlastnosti, což znamená, že bublinu nebude ovlivňovat statická elektřina. Délka Libely TVP Magnet mm 3 5 MĚŘIDLA A ZNAČKOVAČE 17

18 Vodováha hliníková MST Vodováha MST je naší nejsilnější a nejcitlivější vodováhou. Je vyrobená ze silného hliníkového profi lu o rozměrech 100x25 mm a váze 1260 g/m. Trubicové libely jsou velice odolné a výborně průhledné. Poloměr zakřivení libely je 2000 mm a výsledná citlivost 1 mm/m. Tolerance v normální pozici je ± 0,5 mm/m. Tekutinu v libele tvoří obarvená nízkoviskózní olejová směs, která bublině uvnitř umožňuje optimální pohyb. Vysoce odolná proti ultrafi alovému záření a výkyvům teplot. Tekutina má antistatické vlastnosti, což znamená, že bublinu nebude ovlivňovat statická elektřina. Délka Libely MST mm MST mm * L MST * L MST je samostatná libela. Délka Balení UZ 8 80 mm 10 Závěsná vodováha UZ Malá a šikovná závěsná vodováha je vyrobená z nárazu odolného plastu s libelou a háčky na obou koncích. Vodováhu zavěste na napnutou šňůru, abyste mohli zjistit sklon mezi dvěma body. Vyrobená z plastu ABS, který je lehký a odolný. Trubicová libela je vyrobená z plexiskla. Tekutinu v libele tvoří obarvená nízkoviskózní olejová směs, která bublině uvnitř umožňuje optimální pohyb. vodováhy Křížová vodováha K Vodováha se dvěma vůči sobě kolmo umístěnými libelami v červeném a nárazu odolném plastovém pouzdru. Vhodná pro zjišťování sklonů ve dvou směrech současně. Libely Balení K Vodováha hliníková LIBELLA 2000 Libella 2000 má tělo odlité z hliníku a hladký povrch. Blokové libely jsou odolné vůči rozbití a mají velkou průhlednost. Jsou opatřeny zvětšovacími čočkami a luminiscenčním refl ektorem. Libellu můžete doplnit nástavci. Libella 2000 může mít maximální délku 3100 mm a lze s ní měřit sklony. Přídavné lišty jsou k dispozici na poptání. Poloměr zakřivení libely je 1000 mm a výsledná citlivost 2 mm/m. Tolerance v normální pozici je ± 0,25 mm/m a v obrácené ± 0,75 mm/m. Tekutinu v libele tvoří obarvená nízkoviskózní olejová směs, která bublině uvnitř umožňuje optimální pohyb. Vysoce odolná proti ultrafi alovému záření a výkyvům teplot. Tekutina má antistatické vlastnosti, což znamená, že bublinu nebude ovlivňovat statická elektřina. Délka Ostatní Libely LIBELLA mm L 2000 Libela SP 2000 Jistící plátek s matkou SB Jistící blok s křídlatou matkou 1 18 MĚŘIDLA A ZNAČKOVAČE

19 MULTIFUNKČNÍ VODOVÁHA LIBELLA 2000 Libella 2000 je krátká vodováha s tělem z hliníku s hladkým kontaktním povrchem. Má nerozbitné blokové libely opatřené zvětšovací čočkou a luminiscenčním refl ektorem, který umožňuje odečet v prostředí, které není dostatečně osvětleno. Poloměr zakřivení libely je 1000 mm a citlivost tedy 2 mm/m. Tolerance v normální pozici je ± 0,25 mm a v obrácené ± 0,75 mm. V kombinaci se stupňovacím klínem a nástavci získává Libella 2000 celou řadu dalších využití. 1 2 speciální vodováhy Při montáži dveřních/okenních rámů můžete použít Libellu 2000 s nástavcem. 2. Nástavce lze pospojovat a získat tak maximální délku vodováhy 3100 mm. 3. V omezeném prostoru použijte Libellu 2000 samostatně. 4. S pomocí skloňovacího klínu můžete kontrolovat spády. MĚŘIDLA A ZNAČKOVAČE 19

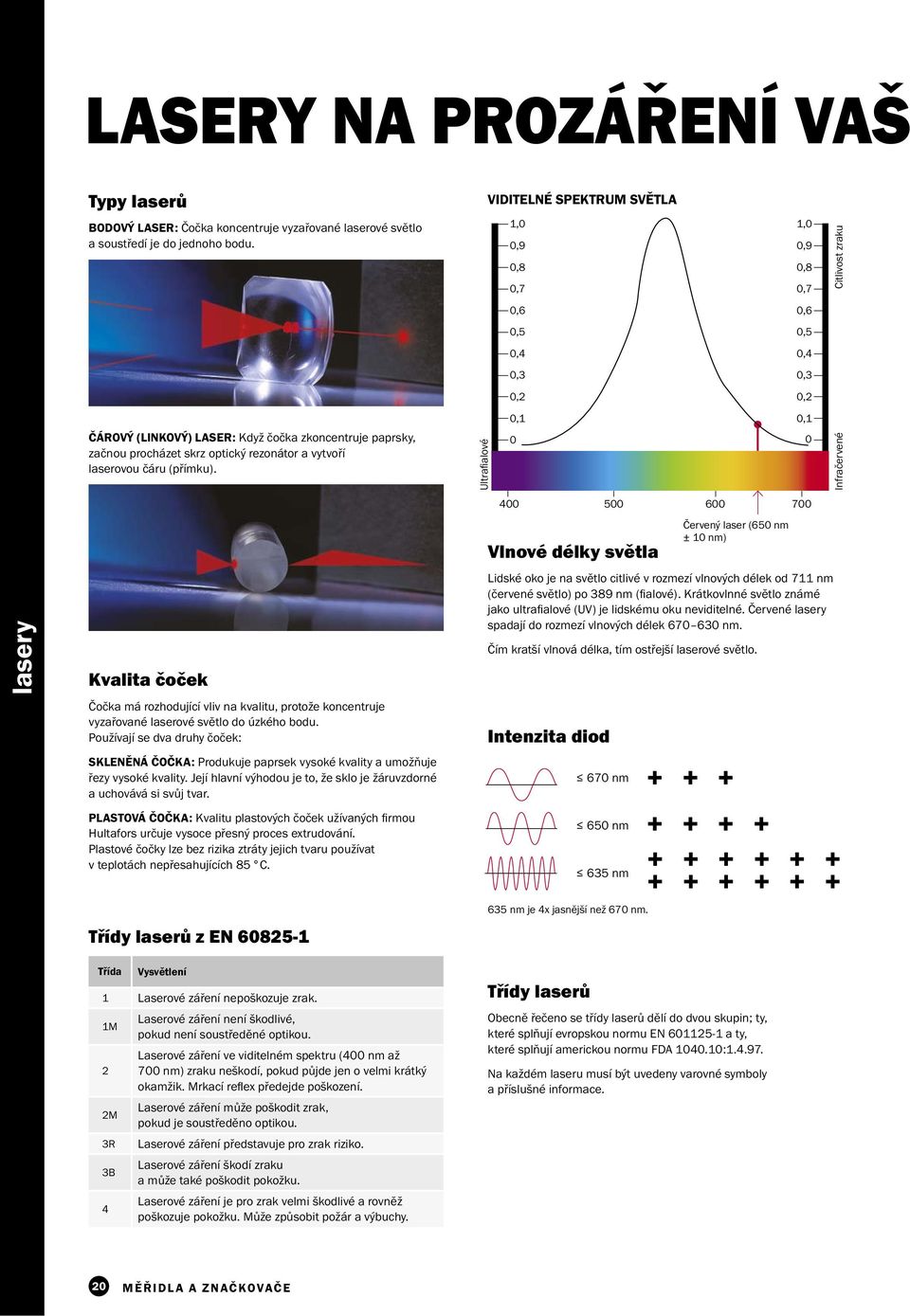

20 LASERY NA PROZÁŘENÍ VAŠ Typy laserů VIDITELNÉ SPEKTRUM SVĚTLA BODOVÝ LASER: Čočka koncentruje vyzařované laserové světlo a soustředí je do jednoho bodu. 1, , , , , , , ,7 Citlivost zraku 0, ,6 0, ,5 0, ,4 0, ,3 0, ,2 ČÁROVÝ (LINKOVÝ) LASER: Když čočka zkoncentruje paprsky, začnou procházet skrz optický rezonátor a vytvoří laserovou čáru (přímku). Ultrafi alové 0, ,1 0 Infračervené lasery Kvalita čoček Čočka má rozhodující vliv na kvalitu, protože koncentruje vyzařované laserové světlo do úzkého bodu. Používají se dva druhy čoček: SKLENĚNÁ ČOČKA: Produkuje paprsek vysoké kvality a umožňuje řezy vysoké kvality. Její hlavní výhodou je to, že sklo je žáruvzdorné a uchovává si svůj tvar. PLASTOVÁ ČOČKA: Kvalitu plastových čoček užívaných fi rmou Hultafors určuje vysoce přesný proces extrudování. Plastové čočky lze bez rizika ztráty jejich tvaru používat v teplotách nepřesahujících 85 C. Třídy laserů z EN Třída Vysvětlení 1 Laserové záření nepoškozuje zrak. Laserové záření není škodlivé, 1M pokud není soustředěné optikou. Laserové záření ve viditelném spektru (400 nm až nm) zraku neškodí, pokud půjde jen o velmi krátký okamžik. Mrkací refl ex předejde poškození. Laserové záření může poškodit zrak, 2M pokud je soustředěno optikou. 3R Laserové záření představuje pro zrak riziko. Laserové záření škodí zraku 3B a může také poškodit pokožku. Laserové záření je pro zrak velmi škodlivé a rovněž 4 poškozuje pokožku. Může způsobit požár a výbuchy Červený laser (650 nm ± 10 nm) Vlnové délky světla Lidské oko je na světlo citlivé v rozmezí vlnových délek od 711 nm (červené světlo) po 389 nm (fi alové). Krátkovlnné světlo známé jako ultrafi alové (UV) je lidskému oku neviditelné. Červené lasery spadají do rozmezí vlnových délek nm. Čím kratší vlnová délka, tím ostřejší laserové světlo. Intenzita diod Třídy laserů 670 nm 650 nm 635 nm 635 nm je 4x jasnější než 670 nm. Obecně řečeno se třídy laserů dělí do dvou skupin; ty, které splňují evropskou normu EN a ty, které splňují americkou normu FDA : Na každém laseru musí být uvedeny varovné symboly a příslušné informace. 20 MĚŘIDLA A ZNAČKOVAČE

21 EHO PRACOVNÍHO DNE Vyrovnávání LASER S AUTOMATICKÝM VYROVNÁVÁNÍM: Systém magnetického kyvadla Křížový laser XL-2 Malý, univerzální a uživatelsky příjemný křížový laser, který je samonivelační a má dvě diody pro horizontální a vertikální linie. Diody lze zapínat samostatně nebo společně; v tomto případě se vytvoří kříž. K dispozici je možnost mechanicky uzamknout kyvadlo a laser pak můžeme naklánět. Laser je vybaven transportačním zámkem, který zamkne kyvadlo, když laser nepoužíváme. Usnadňuje práce jako například vyměřování zdí, instalování kuchyňských linek nebo malování zdí dvěma různými barvami. Stativový závit má velikost 5/8. lasery Samonivelační rozsah ± 5. Tolerance: ± 1,0 mm/m. Třída laseru: 2M/EN Typ diod: 2x635 nm. Oblast detekce: r = 15 m. Váha Výška Šířka Hloubka Balení XL g 120 mm 65 mm 105 mm 1 Podlahový laser FXL Podlahový laser vytváří čtyři navzájem kolmé paprsky, takže před ním vzniká kříž. To Vám umožňuje pokládat dlaždice ve čtyřech směrech. Paprsky ovšem pokračují i za laser, což znamená, že můžete dlaždice pokládat na celou plochu na základě jediného měření. Laser má nastavitelné nožičky pro práci na nerovném povrchu, a navíc 5 mm distanční prvek, který umožňuje pokládat dlaždice i pod laserem. S podlahovým laserem je potom pokládání dlaždic poměrně dost snadné. Tolerance: ± 0,3 mm/m. Třída laseru: 2/EN Typ diod: 4x635 nm. Oblast detekce: r = 10 m na linii. Váha Výška Šířka Hloubka Balení FXL 650 g 55 mm 235 mm 151 mm 1 MĚŘIDLA A ZNAČKOVAČE 21

22 Nastavitelný úhelník QUATTRO Úhelník s milimetrovou stupnicí nastavitelný do tří pozic: 45, 90 a 135. Tělo a rameno lze složit do sebe, takže si jej můžete pohodlně dát do kapsy pracovních kalhot nebo do bedny s nářadím. Tělo je vyrobeno z eloxovaného hliníku. Rameno je 45 mm široké a je z nerezové oceli. Stupnice je hluboce vyrytá a velmi odolná vůči opotřebení. Délka ramene Tolerance Balení Quattro cm ± 0,06 5 Úhelník profesionální Úhelník s hliníkovým tělem a milimetrovou stupnicí na horní a dolní hraně ramene. Rameno je vyrobeno z nerezové oceli o rozměrech 1,5x45 mm. Tělo je vyrobeno z eloxovaného hliníku s 18 mm širokou příložnou ploškou. Stupnice je hluboce vyrytá a velmi odolná vůči opotřebení. úhelníky Délka ramene Tolerance Balení V 20 P 20 cm ± 0, V 25 P 25 cm ± 0, V 30 P 30 cm ± 0,03 5 Úhelník poloprofesionální Úhelník s tělem z plastu ABS zesíleného skelnými vlákny a s milimetrovou stupnicí na horní i spodní hraně ramene. Rameno je vyrobeno z nerezové oceli a měří 1,0x45 mm. Tělo je vyrobeno z plastu ABS zesíleného skelnými vlákny a má 18 mm širokou opěrnou plošku. Stupnice je hluboce vyrytá a velmi odolná vůči opotřebení. Délka ramene Tolerance Balení V 20 S 20 cm ± 0, V 25 S 25 cm ± 0, V 30 S 30 cm ± 0,06 5 Úhelník tesařský TMV Tesařský úhelník s ocelovým tělem pokrytým epoxidovým lakem a s milimetrovou stupnicí na horní i spodní hraně ramene. Ocelový úhelník chráněný vrstvou žlutého epoxidového laku. Tolerance ± 1,0 mm/m. Milimetrová stupnice nanesená sítotiskem. Délka ramene Tolerance Balení TMV cm ± 1,0 mm/m TMV cm ± 1,0 mm/m TMV cm ± 1,0 mm/m 5 22 MĚŘIDLA A ZNAČKOVAČE

23 Úhelník na sádrokartón PS Nastavitelný úhelník na sádrokartón s milimetrovou a stupňovou stupnicí, kterou lze nastavit do čtyř fi xních pozic. Tělo a rameno je možné složit k sobě, takže úhelník bude zabírat málo místa při transportu nebo uskladnění. Rovněž můžete vyměnit levou a pravou pozici ramene a naopak. Úhelník je skládací, což usnadňuje jeho transport nebo uskladnění. 4 úhly s fi xním nastavením (22,5, 45, 67,5, 90 ). Dalších 21 úhlů je vyznačených na stupnici. Tělo a rameno úhelníku jsou z eloxovaného hliníku. Délka Váha Balení PS mm 1150 g 2 Pokosník SMV Pokosník s ramenem z nerezové oceli a s tělem z hliníku má jemně drážkované opěrné plošky. Dobrý pomocník pro kopírování a přenos úhlů. Rameno z nerezové oceli. Hliníkové tělo s jemně drážkovanými opěrnými ploškami. Šroub na aretaci ramene je umístěn na konci těla, kde je dobře dostupný a snadno ovladatelný. Délka ramene Balení SMV cm 5 Úhelník Combi Úhelník Combi můžete používat k měření úhlů anebo k přenášení úhlů z místa měření na pracovní místo. Je vyrobený z eloxovaného hliníku pro zvýšenou odolnost vůči korozi. Úhel alfa se čte na levé straně stupnice a úhel beta na pravé straně. Můžete jej používat pro měření úhlů v rozsahu 20 až 160. Délka ramene Balení Combi 17 cm 5 úhelníky 360 (2 x a) = 2 Pokosník GV Automaticky stanoví správný úhel při pokosovém řezání bez nutnosti provádět jakékoli výpočty. Když pokosník nastavíme do požadovaného úhlu, tak indikační kovový obdélníček (tvaru vlajky) úhel rozpůlí. Pokosník je vyroben z nylonu zesíleného skelnými vlákny a indikační obdélník z galvanizovaného kovu. Automaticky stanoví správný úhel při pokosovém řezání. Můžete jej používat jak pro vnější, tak pro vnitřní úhly. 20 Balení GV 4 40 MĚŘIDLA A ZNAČKOVAČE 23

24 Kvalitní značkování. Naše křídy do značkovačů jsou jemně namleté, a proto se dobře chytají na šňůru. Mají bohatý pigment a díky tomu vytvářejí jasné a trvanlivé linie. Rovné linie. Značkovač je šikovný nástroj na vyznačování rovných linií, a to jak uvnitř, tak venku. Barevnost. Křídy jsou v různých barvách pro používání na různých materiálech a v různých prostředích. Naše ultramarínově modrá křída například nejlépe odolává větru a dešti, zatímco naše bílá křída je jediná, kterou můžete přemalovat. Odolné šňůry. V našich značkovačích používáme splétané šňůry z bavlny a polyesteru. Bavlna absorbuje křídu, polyester šňůře dává pevnost a splétání zajišťuje, že se nezamotává.

25 Značkovač AL Pouzdro s posuvným uzávěrem plniče je odlito z hliníku a jeho povrch chrání nátěr z práškové barvy. Šňůra je pletená z bavlněného a polyesterového vlákna. Bavlna absorbuje křídu a polyester dává pevnost. Šňůra se nezamotává, protože je splétaná. Šňůra má průměr 1 mm a vydrží zátěž až 16 kg. Dodává se i jako náhradní díl. Pouzdro pojme 80 g křídy. Délka Váha Balení AL m 140 g * RAL m 60 g 6 * je náhradní šňůra. Značkovač CLP Značkovač s 30 m dlouhou šňůrou, kovovou klikou a rychlým převodem 3:1. Pouzdro je z plastu ABS s velkým otvorem pro plnění křídou a bajonetovým uzávěrem. Pojme 100 g křídy. Šňůra je spletená z bavlněného a polyesterového vlákna, má velkou absorbční kapacitu, takže s ní lze udělat až 10 dobře čitelných linií. Kliku s ergonomickým uvolňovacím tlačítkem a kulovitým zakončením můžete uzamknout jak v otevřené, tak uzavřené poloze. Uzávěr je zajištěn háčkem a šňůra tedy volně nevisí. Na pouzdro můžete dát bezpečnostní závěsný pásek. Ochrana proti přetížení snižuje riziko poškození převodového mechanismu a přetržení šňůry. Šňůru lze odmotávat, ať už je klika v otevřené nebo uzavřené poloze. (Klika se nebude točit, když budete šňůru odmotávat.) Splétaná šňůra s vysokou absorpční kapacitou podstatně zvyšuje počet dobře viditelných čar. Převodový mechanismus 3:1 namotává šňůru třikrát rychleji. Uzávěr je oddělitelný, takže je snadné vyměnit šňůru za novou. Délka Váha Balení CLP m 205 g * RCL m 65 g 1 * RCL 30 je náhradní šňůra. Průmyslový vzor Společenství na ochranu designu číslo /2. Žádost o patent pod čísly: EP , EP , EP značkovače Značkovač HHSK Značkovač s 30 m šňůrou a pouzdrem z polystyrenu s odnímatelným uzávěrem na plnění. Šňůra je kroucená z bavlněných a polyesterových vláken a má průměr 1 mm. Balení obsahuje lahvičku se 100 g křídy. Pojme 80 g křídy. Ke značkovači dodáváme 100 g modré křídy. Délka Váha Balení HHSK m 80 g 12 MĚŘIDLA A ZNAČKOVAČE 25
