OBSAH. 1. ŠATNÍ SKŘÍNĚ s posuvnými dveřmi. 2. ŠATNÍ SKŘÍNĚ s otevíravými dveřmi. 3. ŠATNÍ SYSTÉM parametrický se zády

Transkript

1 OBSAH 1. ŠATNÍ SKŘÍNĚ s posuvnými dveřmi PREMIUM natalia PREMIUM victoria PREMIUM aneta TREND alena TREND lucie ACTIVE alice ACTIVE sofie ACTIVE frame KORPUSY TECHNICKÉ INFORMACE 2. ŠATNÍ SKŘÍNĚ s otevíravými dveřmi PREMIUM line-v PREMIUM compact-line-v ACTIVE optima-v ACTIVE compact-optima-v KORPUSY OTEVÍRÁNÍ TIP-ON 3. ŠATNÍ SYSTÉM parametrický se zády ACTIVE parametrický šatní systém se zády SCHÉMA VYBAVENÍ 2

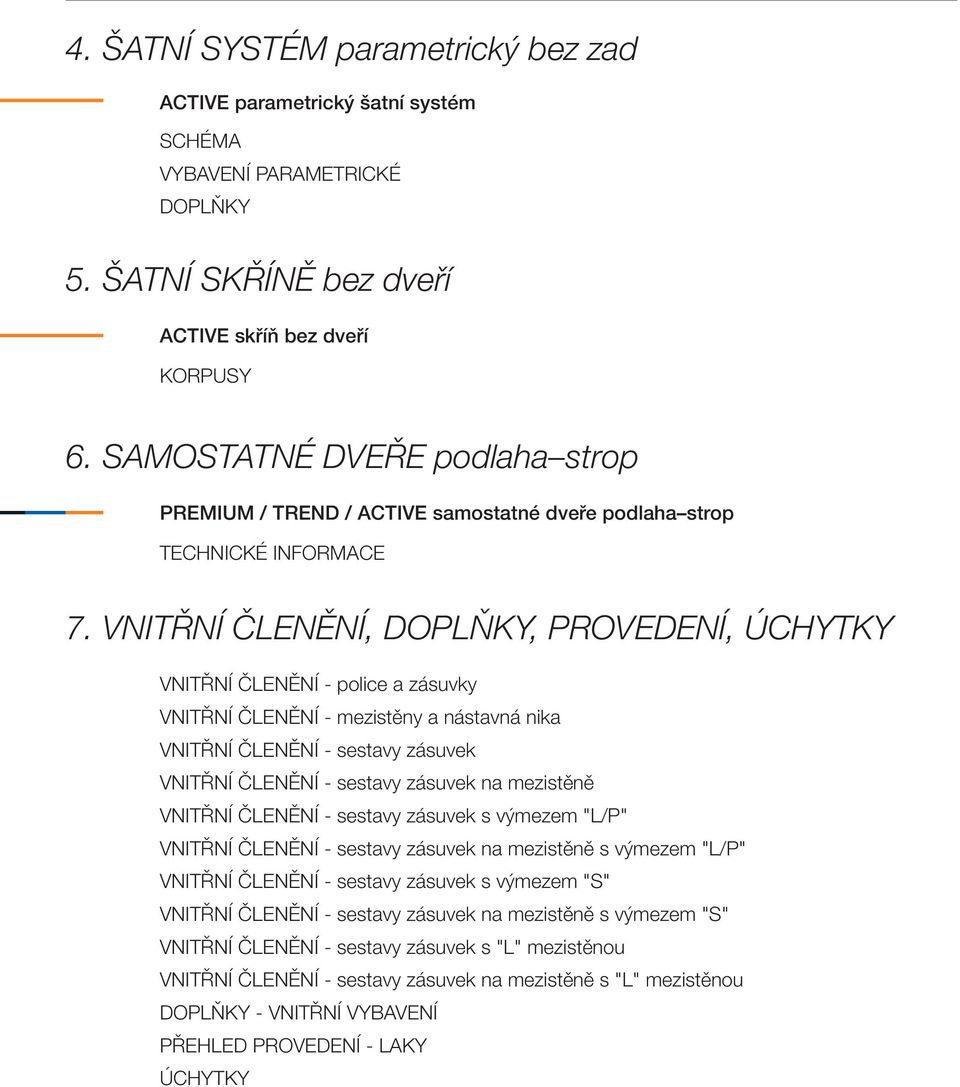

2 4. ŠATNÍ SYSTÉM parametrický bez zad ACTIVE parametrický šatní systém SCHÉMA VYBAVENÍ PARAMETRICKÉ DOPLŇKY 5. ŠATNÍ SKŘÍNĚ bez dveří ACTIVE skříň bez dveří KORPUSY 6. SAMOSTATNÉ DVEŘE podlaha strop PREMIUM / TREND / ACTIVE samostatné dveře podlaha strop TECHNICKÉ INFORMACE 7. VNITŘNÍ ČLENĚNÍ, DOPLŇKY, PROVEDENÍ, ÚCHYTKY VNITŘNÍ ČLENĚNÍ - police a zásuvky VNITŘNÍ ČLENĚNÍ - mezistěny a nástavná nika VNITŘNÍ ČLENĚNÍ - sestavy zásuvek VNITŘNÍ ČLENĚNÍ - sestavy zásuvek na mezistěně VNITŘNÍ ČLENĚNÍ - sestavy zásuvek s výmezem "L/P" VNITŘNÍ ČLENĚNÍ - sestavy zásuvek na mezistěně s výmezem "L/P" VNITŘNÍ ČLENĚNÍ - sestavy zásuvek s výmezem "S" VNITŘNÍ ČLENĚNÍ - sestavy zásuvek na mezistěně s výmezem "S" VNITŘNÍ ČLENĚNÍ - sestavy zásuvek s "L" mezistěnou VNITŘNÍ ČLENĚNÍ - sestavy zásuvek na mezistěně s "L" mezistěnou DOPLŇKY - VNITŘNÍ VYBAVENÍ PŘEHLED PROVEDENÍ - LAKY ÚCHYTKY 3

3 4

4 1. ŠATNÍ SKŘÍNĚ s posuvnými dveřmi 5

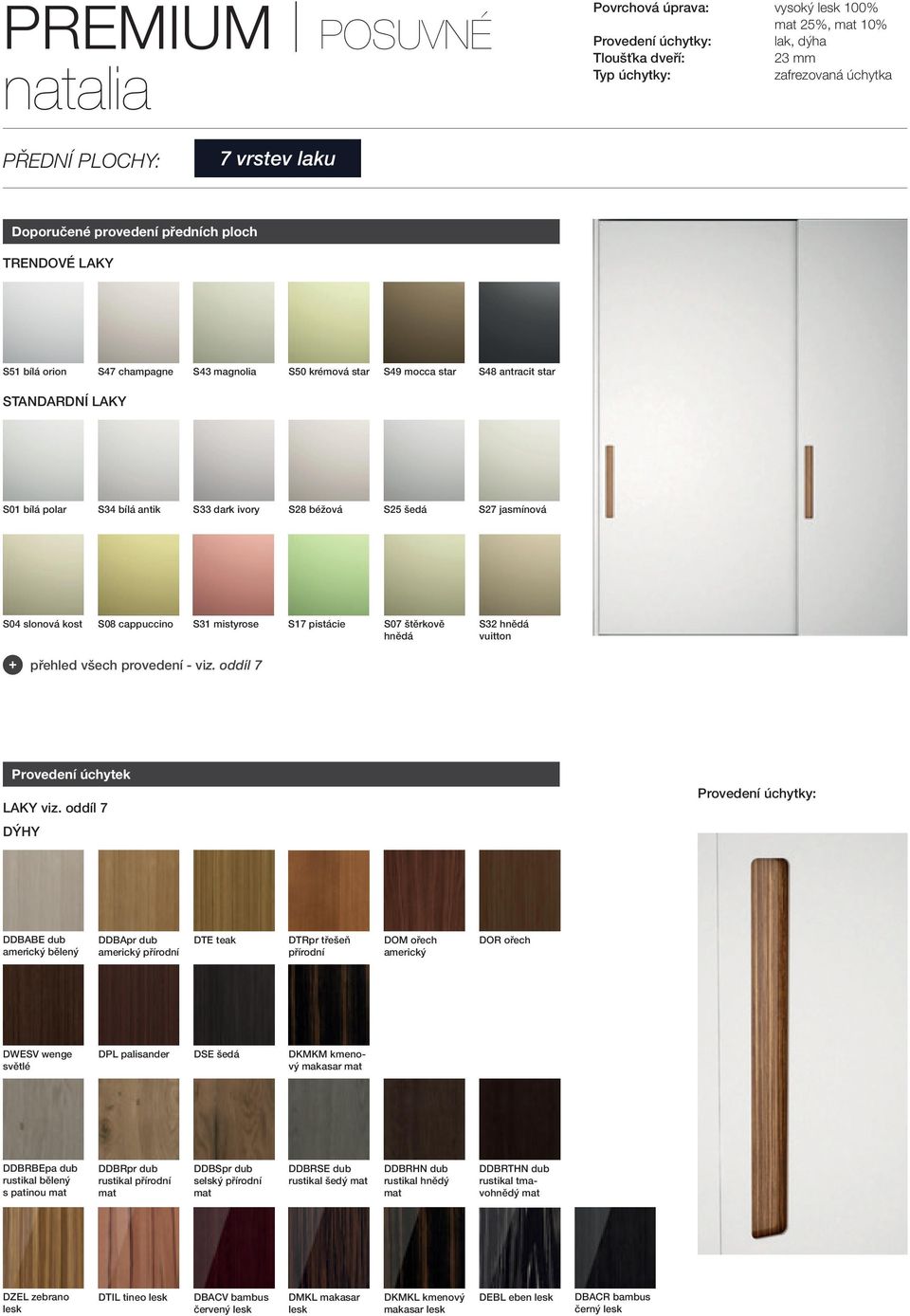

5 PREMIUM POSUVNÉ natalia Povrchová úprava: vysoký 100% mat 25%, mat 10% Provedení úchytky: lak, dýha Tloušťka dveří: 23 mm Typ úchytky: zafrezovaná úchytka PŘEDNÍ PLOCHY: 7 vrstev laku Doporučené provedení předních ploch TRENDOVÉ LAKY S51 bílá orion S47 champagne S43 magnolia S50 krémová star S49 mocca star S48 antracit star STANDARDNÍ LAKY S01 bílá polar S34 bílá antik S33 dark ivory S28 béžová S25 šedá S27 jasmínová S04 slonová kost S08 cappuccino S31 mistyrose S17 pistácie S07 štěrkově hnědá S32 hnědá vuitton přehled všech provedení - viz. oddíl 7 Provedení úchytek LAKY viz. oddíl 7 DÝHY Provedení úchytky: DDBABE dub americký bělený DDBApr dub americký přírodní DTE teak DTRpr třešeň přírodní DOM ořech americký DOR ořech DWESV wenge světlé DPL palisander DSE šedá DKMKM kmenový makasar mat DDBRBEpa dub rustikal bělený s patinou mat DDBRpr dub rustikal přírodní mat DDBSpr dub selský přírodní mat DDBRSE dub rustikal šedý mat DDBRHN dub rustikal hnědý mat DDBRTHN dub rustikal tmavohnědý mat DZEL zebrano DTIL tineo DBACV bambus červený DMKL makasar DKMKL kmenový makasar DEBL eben DBACR bambus černý 6

6 PREMIUM POSUVNÉ victoria Povrchová úprava: vysoký 100% mat 25%, mat 10% Tloušťka dveří: 18/19 mm Typ úchytky: našroubovaná na plochu dveří PŘEDNÍ PLOCHY: 7 vrstev laku dýha Provedení předních ploch TRENDOVÉ LAKY S51 bílá orion S47 champagne S43 magnolia S50 krémová star S49 mocca star S48 antracit star STANDARDNÍ LAKY S01 bílá polar S34 bílá antik S33 dark ivory S28 béžová S25 šedá S27 jasmínová S04 slonová kost S08 cappuccino S31 mistyrose S17 pistácie S07 štěrkově hnědá S32 hnědá vuitton přehled všech provedení - viz. oddíl 7 DÝHY DDBApr dub americký přírodní DTE teak DTRpr třešeň přírodní DOM ořech americký DOR ořech DWESV wenge světlé DPL palisander DSE šedá DDBRBEpa dub rustikal bělený s patinou mat DDBRpr dub rustikal přírodní mat DDBRSE dub rustikal šedý mat DDBRHN dub rustikal hnědý mat DDBRTHN dub rustikal tmavohnědý mat přehled všech provedení - viz. oddíl 7 DBIkar bílá kartáčovaná DMAGkar magnolia kartáčovaná DKRkar krémová kartáčovaná DCHGkar champagne kartáčovaná DMOCkar mocca kartáčovaná DANkar antracit kartáčovaný DARkar arabica kartáčovaná 7

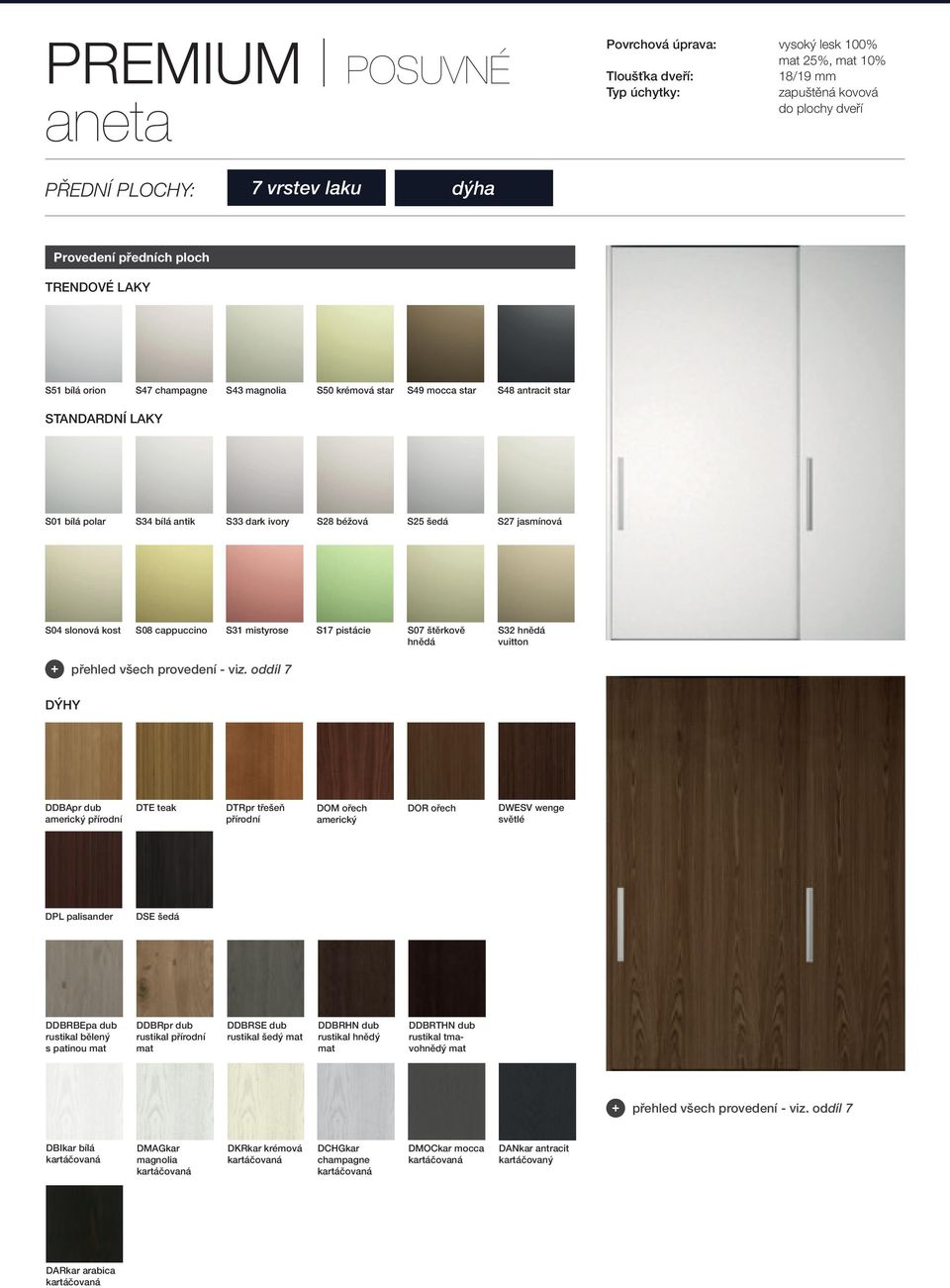

7 PREMIUM POSUVNÉ aneta Povrchová úprava: vysoký 100% mat 25%, mat 10% Tloušťka dveří: 18/19 mm Typ úchytky: zapuštěná kovová do plochy dveří PŘEDNÍ PLOCHY: 7 vrstev laku dýha Provedení předních ploch TRENDOVÉ LAKY S51 bílá orion S47 champagne S43 magnolia S50 krémová star S49 mocca star S48 antracit star STANDARDNÍ LAKY S01 bílá polar S34 bílá antik S33 dark ivory S28 béžová S25 šedá S27 jasmínová S04 slonová kost S08 cappuccino S31 mistyrose S17 pistácie S07 štěrkově hnědá S32 hnědá vuitton přehled všech provedení - viz. oddíl 7 DÝHY DDBApr dub americký přírodní DTE teak DTRpr třešeň přírodní DOM ořech americký DOR ořech DWESV wenge světlé DPL palisander DSE šedá DDBRBEpa dub rustikal bělený s patinou mat DDBRpr dub rustikal přírodní mat DDBRSE dub rustikal šedý mat DDBRHN dub rustikal hnědý mat DDBRTHN dub rustikal tmavohnědý mat přehled všech provedení - viz. oddíl 7 DBIkar bílá kartáčovaná DMAGkar magnolia kartáčovaná DKRkar krémová kartáčovaná DCHGkar champagne kartáčovaná DMOCkar mocca kartáčovaná DANkar antracit kartáčovaný DARkar arabica kartáčovaná 8

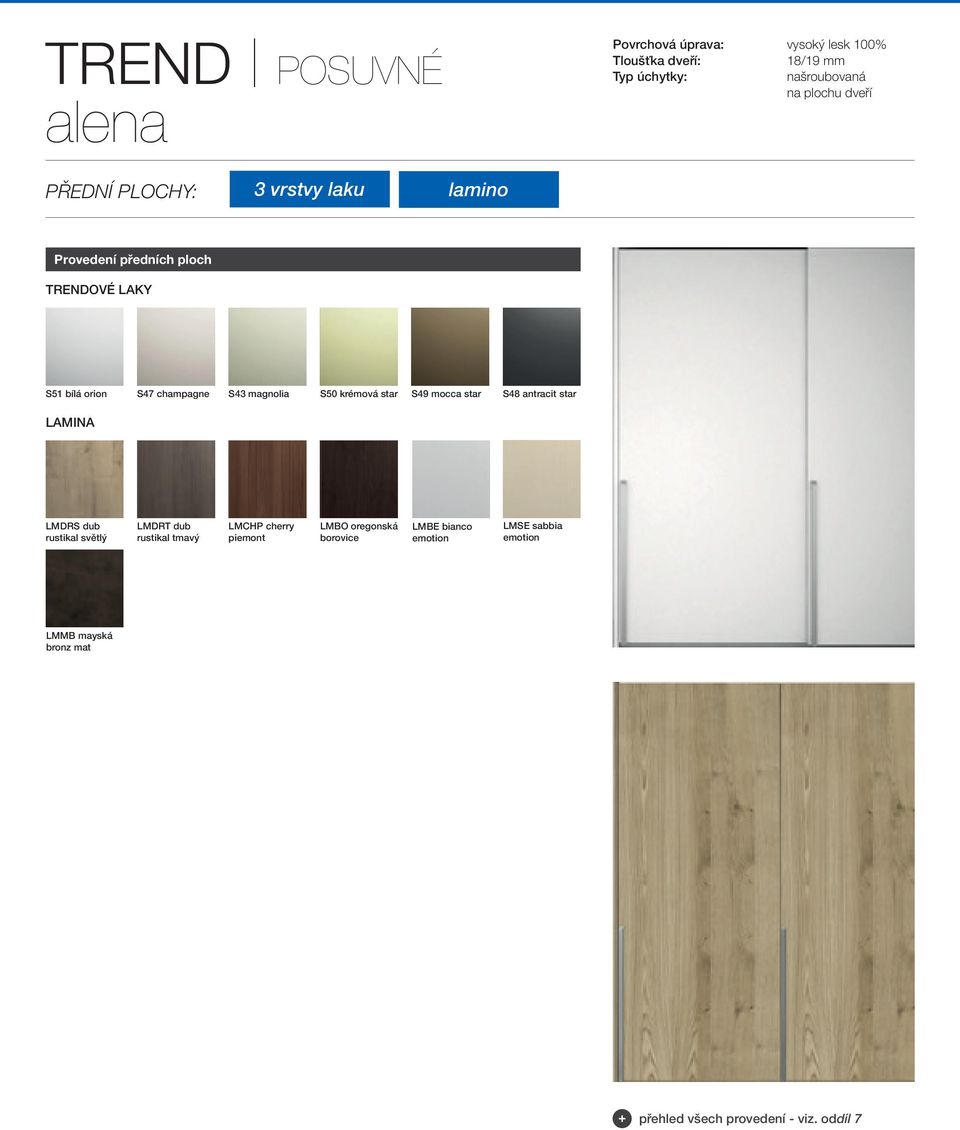

8 TREND POSUVNÉ alena Povrchová úprava: vysoký 100% Tloušťka dveří: 18/19 mm Typ úchytky: našroubovaná na plochu dveří PŘEDNÍ PLOCHY: 3 vrstvy laku lamino Provedení předních ploch TRENDOVÉ LAKY S51 bílá orion S47 champagne S43 magnolia S50 krémová star S49 mocca star S48 antracit star LAMINA LMDRS dub rustikal světlý LMDRT dub rustikal tmavý LMCHP cherry piemont LMBO oregonská borovice LMBE bianco emotion LMSE sabbia emotion LMMB mayská bronz mat přehled všech provedení - viz. oddíl 7 9

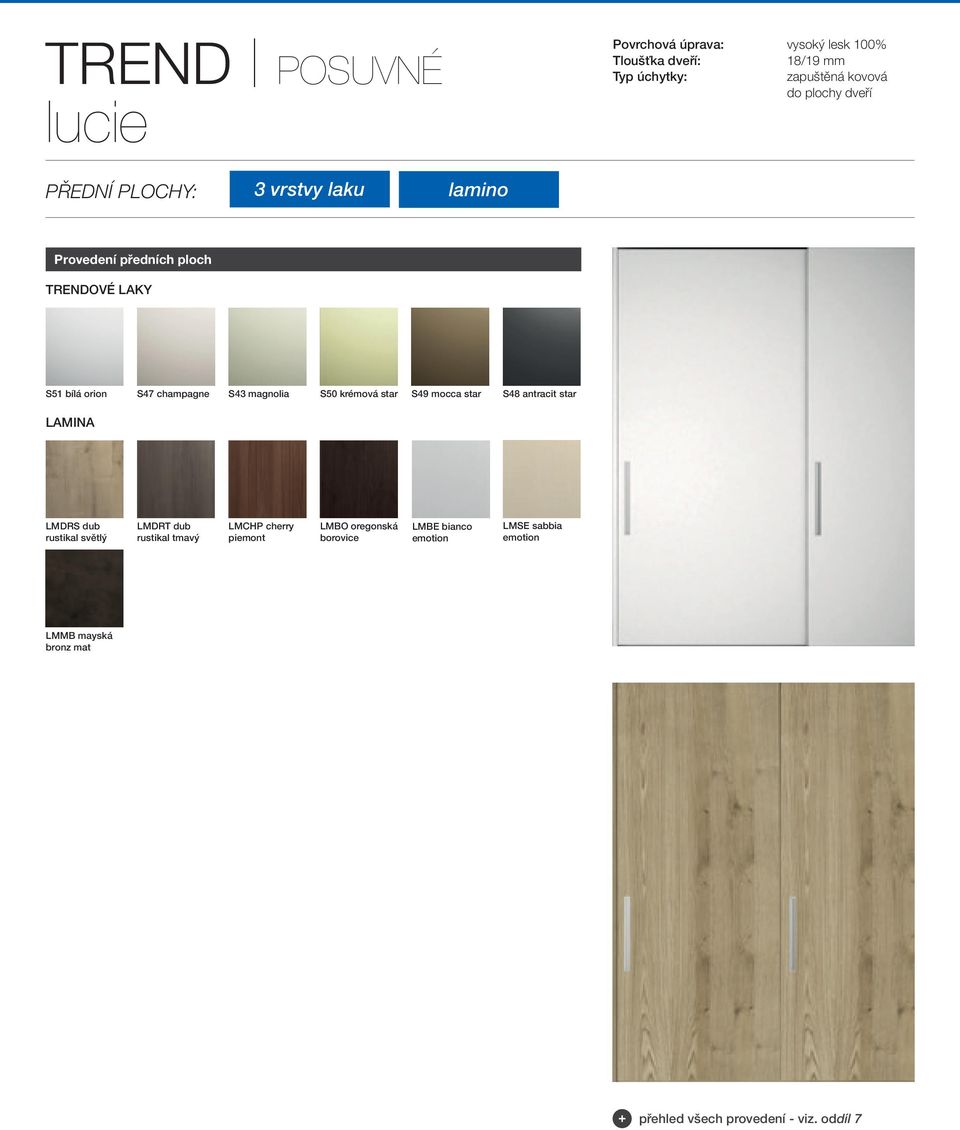

9 TREND POSUVNÉ lucie Povrchová úprava: vysoký 100% Tloušťka dveří: 18/19 mm Typ úchytky: zapuštěná kovová do plochy dveří PŘEDNÍ PLOCHY: 3 vrstvy laku lamino Provedení předních ploch TRENDOVÉ LAKY S51 bílá orion S47 champagne S43 magnolia S50 krémová star S49 mocca star S48 antracit star LAMINA LMDRS dub rustikal světlý LMDRT dub rustikal tmavý LMCHP cherry piemont LMBO oregonská borovice LMBE bianco emotion LMSE sabbia emotion LMMB mayská bronz mat přehled všech provedení - viz. oddíl 7 10

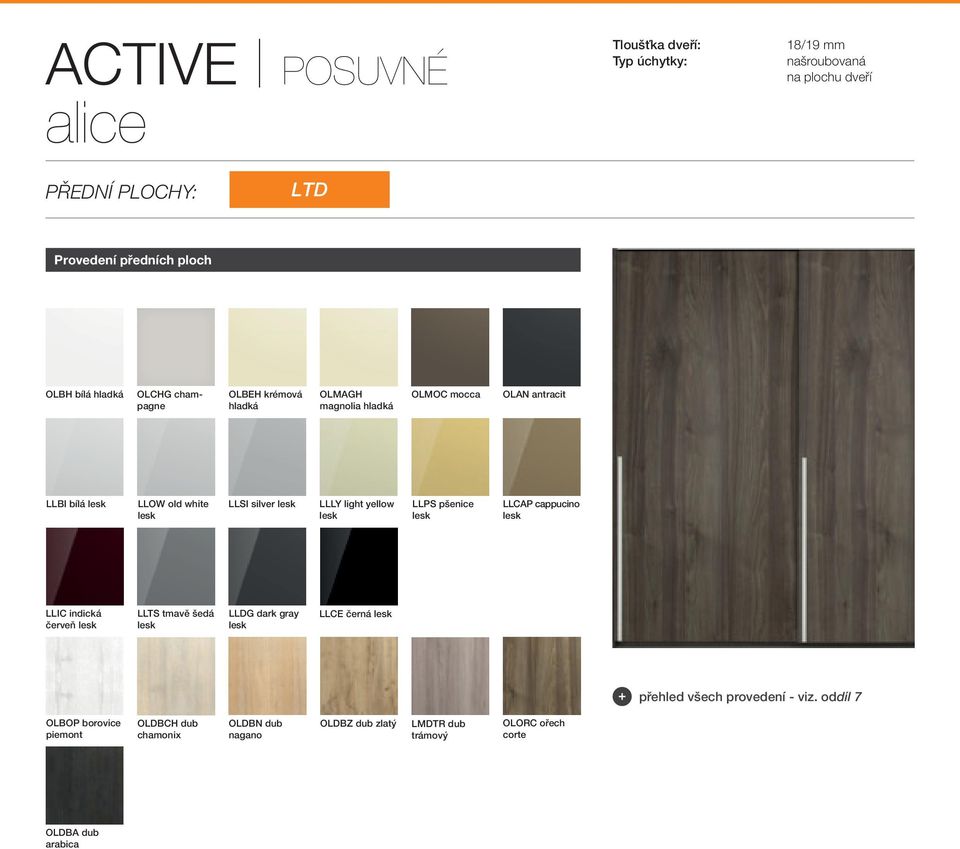

10 ACTIVE POSUVNÉ alice Tloušťka dveří: Typ úchytky: 18/19 mm našroubovaná na plochu dveří PŘEDNÍ PLOCHY: LTD Provedení předních ploch OLBH bílá hladká OLCHG champagne OLBEH krémová hladká OLMAGH magnolia hladká OLMOC mocca OLAN antracit LLBI bílá LLOW old white LLSI silver LLLY light yellow LLPS pšenice LLCAP cappucino LLIC indická červeň LLTS tmavě šedá LLDG dark gray LLCE černá přehled všech provedení - viz. oddíl 7 OLBOP borovice piemont OLDBCH dub chamonix OLDBN dub nagano OLDBZ dub zlatý LMDTR dub trámový OLORC ořech corte OLDBA dub arabica 11

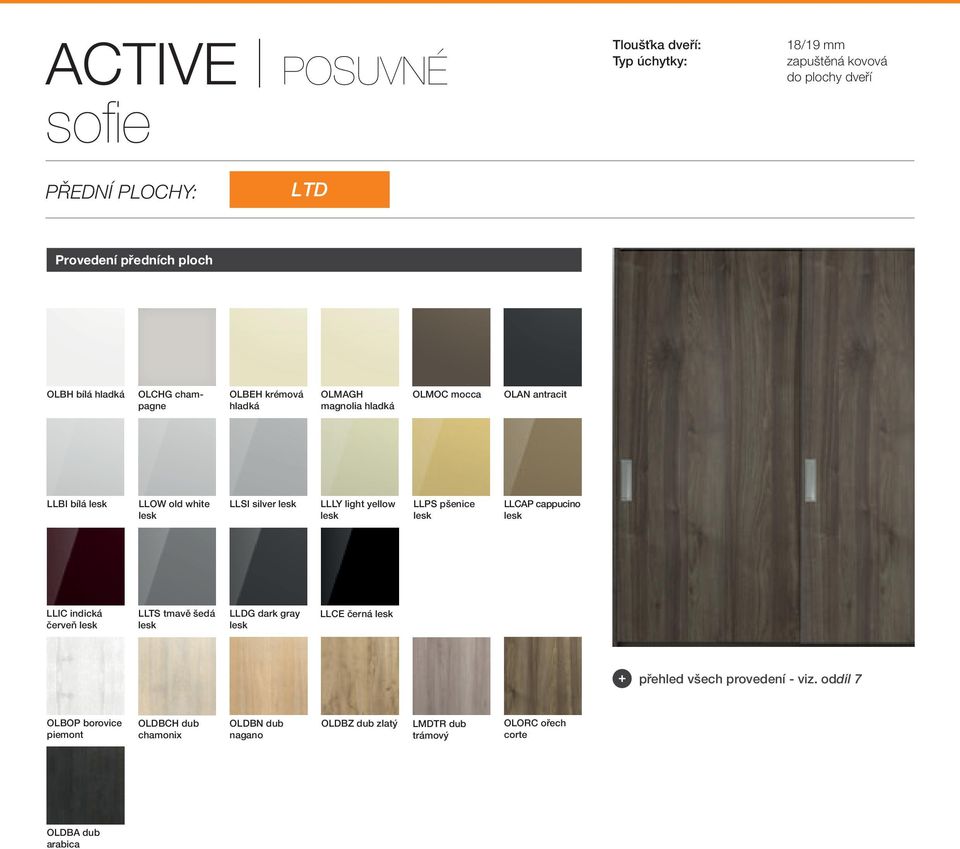

11 ACTIVE POSUVNÉ sofi e Tloušťka dveří: Typ úchytky: 18/19 mm zapuštěná kovová do plochy dveří PŘEDNÍ PLOCHY: LTD Provedení předních ploch OLBH bílá hladká OLCHG champagne OLBEH krémová hladká OLMAGH magnolia hladká OLMOC mocca OLAN antracit LLBI bílá LLOW old white LLSI silver LLLY light yellow LLPS pšenice LLCAP cappucino LLIC indická červeň LLTS tmavě šedá LLDG dark gray LLCE černá přehled všech provedení - viz. oddíl 7 OLBOP borovice piemont OLDBCH dub chamonix OLDBN dub nagano OLDBZ dub zlatý LMDTR dub trámový OLORC ořech corte OLDBA dub arabica 12

12 ACTIVE POSUVNÉ frame Tloušťka dveří: 30 mm PŘEDNÍ PLOCHY: hliníkový rám LTD zrcadlo lacobel Provedení výplní - Lacobel, zrcadlo Ref 9003 Pure White Ref 9010 Soft White Ref 7035 Classic Grey Ref 1603 Pastel Blue Ref 9006 Metal Grey Ref 1435 Metal Blue Zrcadlo stříbrné Zrcadlo bronzové Provedení výplní Provedení rámů a typy madel: S10 hliník S11 hliník OLBH bílá hladká OLCHG champagne OLBEH krémová hladká OLMAGH magnolia hladká OLMOC mocca OLAN antracit S10 bronz světlý S11 bronz světlý LLBI bílá LLOW old white LLSI silver LLLY light yellow LLPS pšenice LLCAP cappucino S10 bronz tmavý S11 bronz tmavý LLIC indická červeň LLTS tmavě šedá LLDG dark gray LLCE černá OLBOP borovice piemont OLDBCH dub chamonix OLDBN dub nagano OLDBZ dub zlatý LMDTR dub trámový OLORC ořech corte S10 chrom S11 chrom OLDBA dub arabica * provedení chrom - cena na dotaz 13

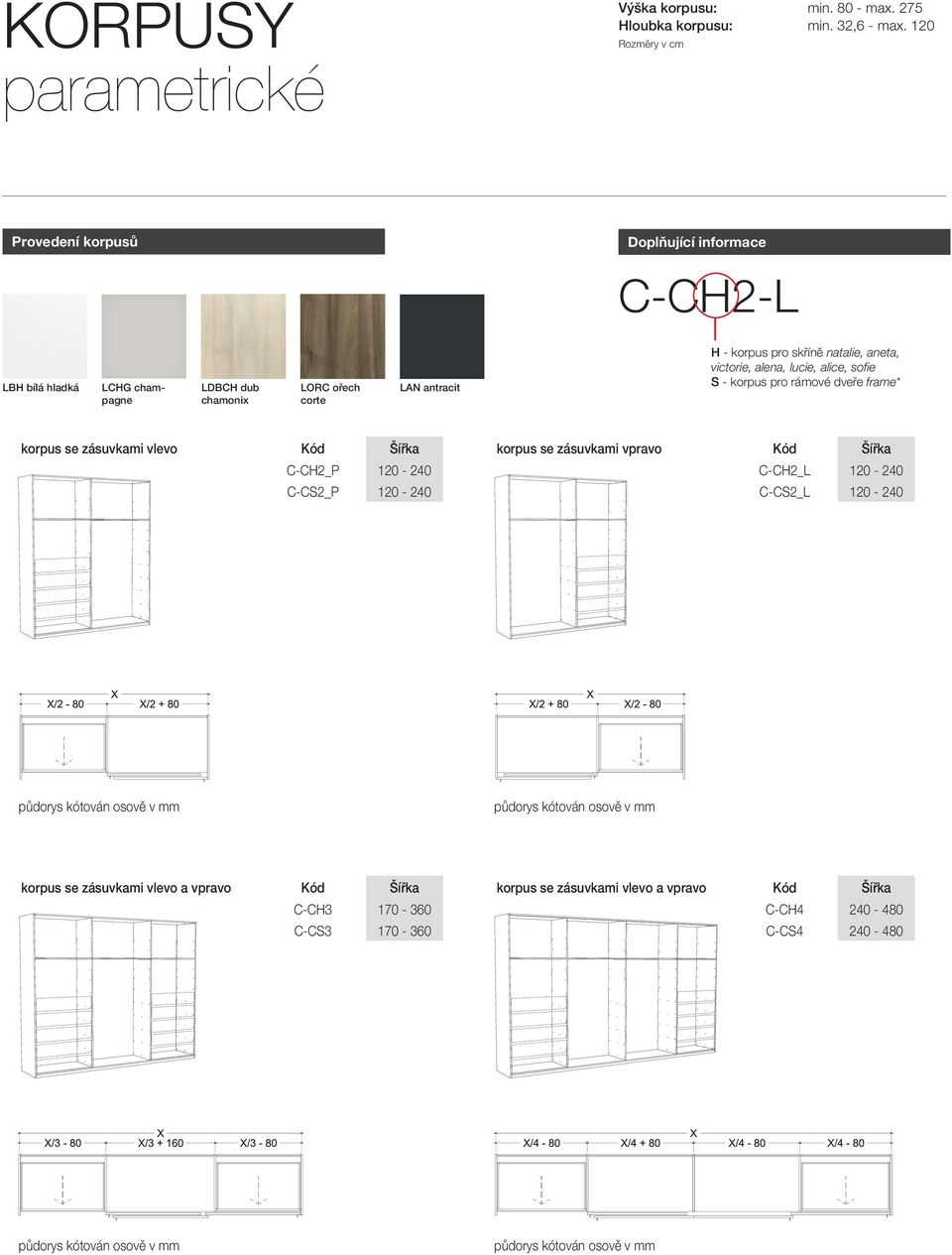

13 KORPUSY parametrické Výška korpusu: min max. 275 Hloubka korpusu: min. 32,6 - max. 120 Rozměry v cm Provedení korpusů Doplňující informace C-CH2-L LBH bílá hladká LCHG champagne LDBCH dub chamonix LORC ořech corte LAN antracit H - korpus pro skříně natalie, aneta, victorie, alena, lucie, alice, sofie S - korpus pro rámové dveře frame* korpus se zásuvkami vlevo Kód Šířka korpus se zásuvkami vpravo Kód Šířka C-CH2_P C-CH2_L C-CS2_P C-CS2_L půdorys kótován osově v mm půdorys kótován osově v mm korpus se zásuvkami vlevo a vpravo Kód Šířka korpus se zásuvkami vlevo a vpravo Kód Šířka C-CH C-CH C-CS C-CS půdorys kótován osově v mm půdorys kótován osově v mm 14

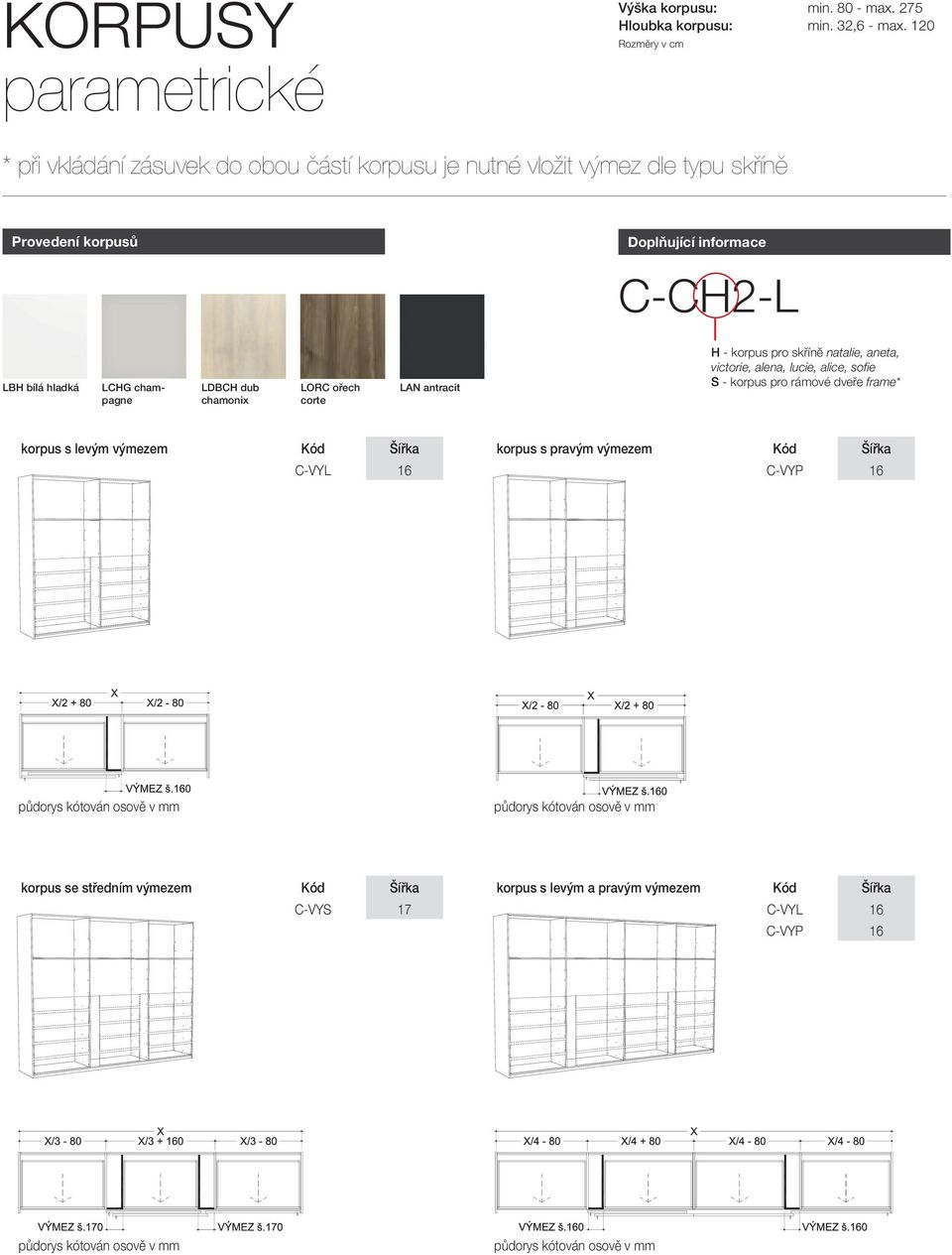

14 KORPUSY parametrické Výška korpusu: min max. 275 Hloubka korpusu: min. 32,6 - max. 120 Rozměry v cm * při vkládání zásuvek do obou částí korpusu je nutné vložit výmez dle typu skříně Provedení korpusů Doplňující informace C-CH2-L LBH bílá hladká LCHG champagne LDBCH dub chamonix LORC ořech corte LAN antracit H - korpus pro skříně natalie, aneta, victorie, alena, lucie, alice, sofie S - korpus pro rámové dveře frame* korpus s levým výmezem Kód Šířka korpus s pravým výmezem Kód Šířka C-VYL 16 C-VYP 16 půdorys kótován osově v mm půdorys kótován osově v mm korpus se středním výmezem Kód Šířka korpus s levým a pravým výmezem Kód Šířka C-VYS 17 C-VYL 16 C-VYP 16 půdorys kótován osově v mm půdorys kótován osově v mm 15

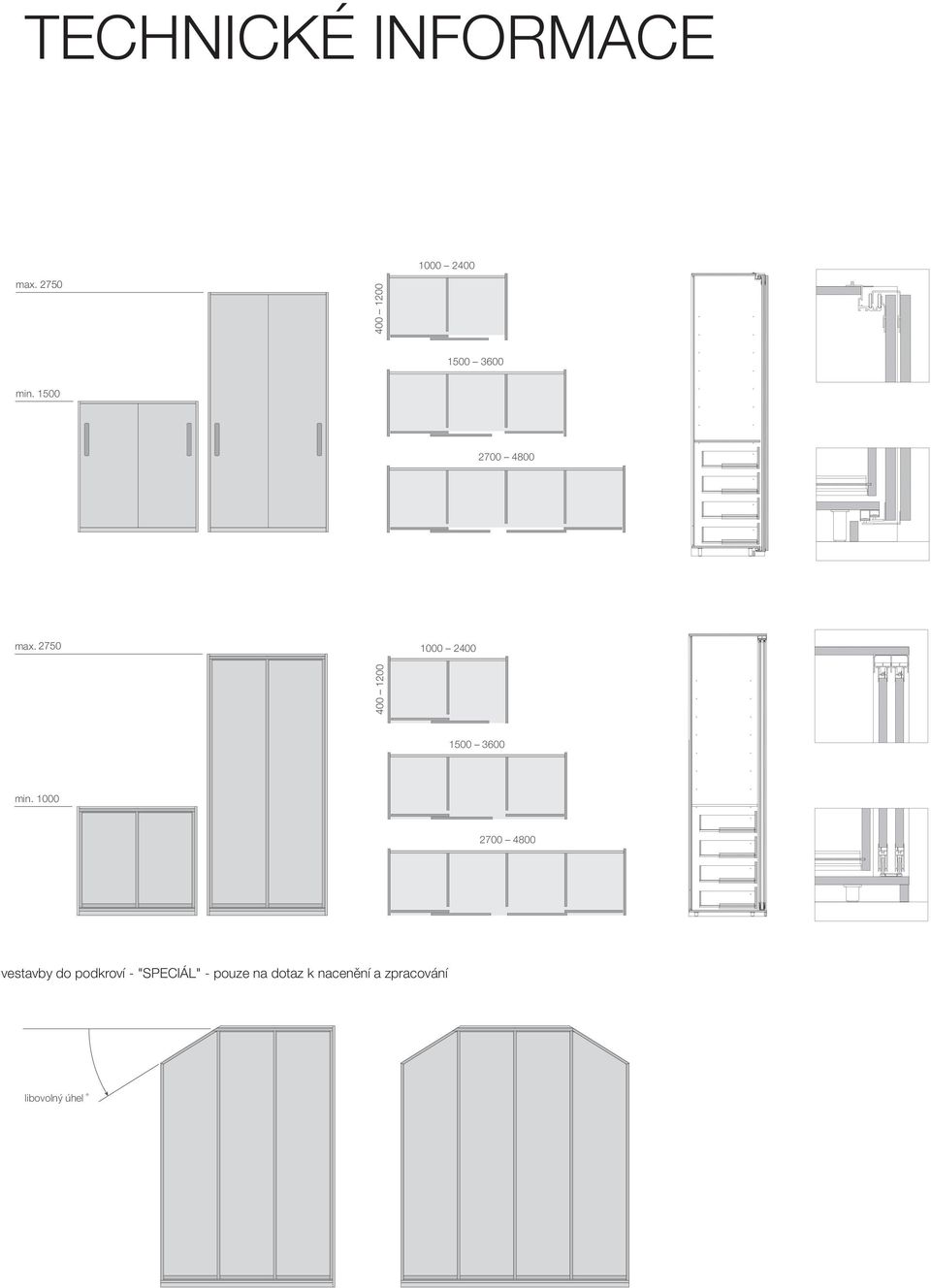

15 TECHNICKÉ INFORMACE 1) Volně stojící skříně s posuvnými dveřmi s horním vedením 1) Volně stojící skříně s posuvnými dveřmi s horním vedením max max min ) Standalone wardrobes with sliding doors, upper mount 1) Standalone 1000 wardrobes 2400 with sliding doors, upper mount ) Отдельно стоящие шкафы с раздвижными дверями с верхним направляющим роликом 1) Отдельно стоящие шкафы с раздвижными дверями с верхним направляющим роликом min ) Volně stojící skříně s posuvnými dveřmi se spodním vedením max. 2) Volně stojící skříně s posuvnými dveřmi se spodním vedením max min ) Standalone wardrobes with sliding doors, bottom mount 2) Standalone 1000 wardrobes 2400 with sliding doors, bottom mount ) Отдельно стоящие шкафы с раздвижными дверями с нижним направляющим роликом 2) Отдельно стоящие шкафы с раздвижными дверями с нижним направляющим роликом min ) Vestavěné skříně do podkroví 3) Built-in cabinets in attic 3) Встроенные шкафы в мансарде vestavby do podkroví - "SPECIÁL" - pouze na dotaz k nacenění a zpracování max libovolný úhel ) Volně stojící skříně s otevíravými dveřmi 4) Standalone wardrobes with hinged doors 4) Отдельно стоящие шкафы с распашными дверями

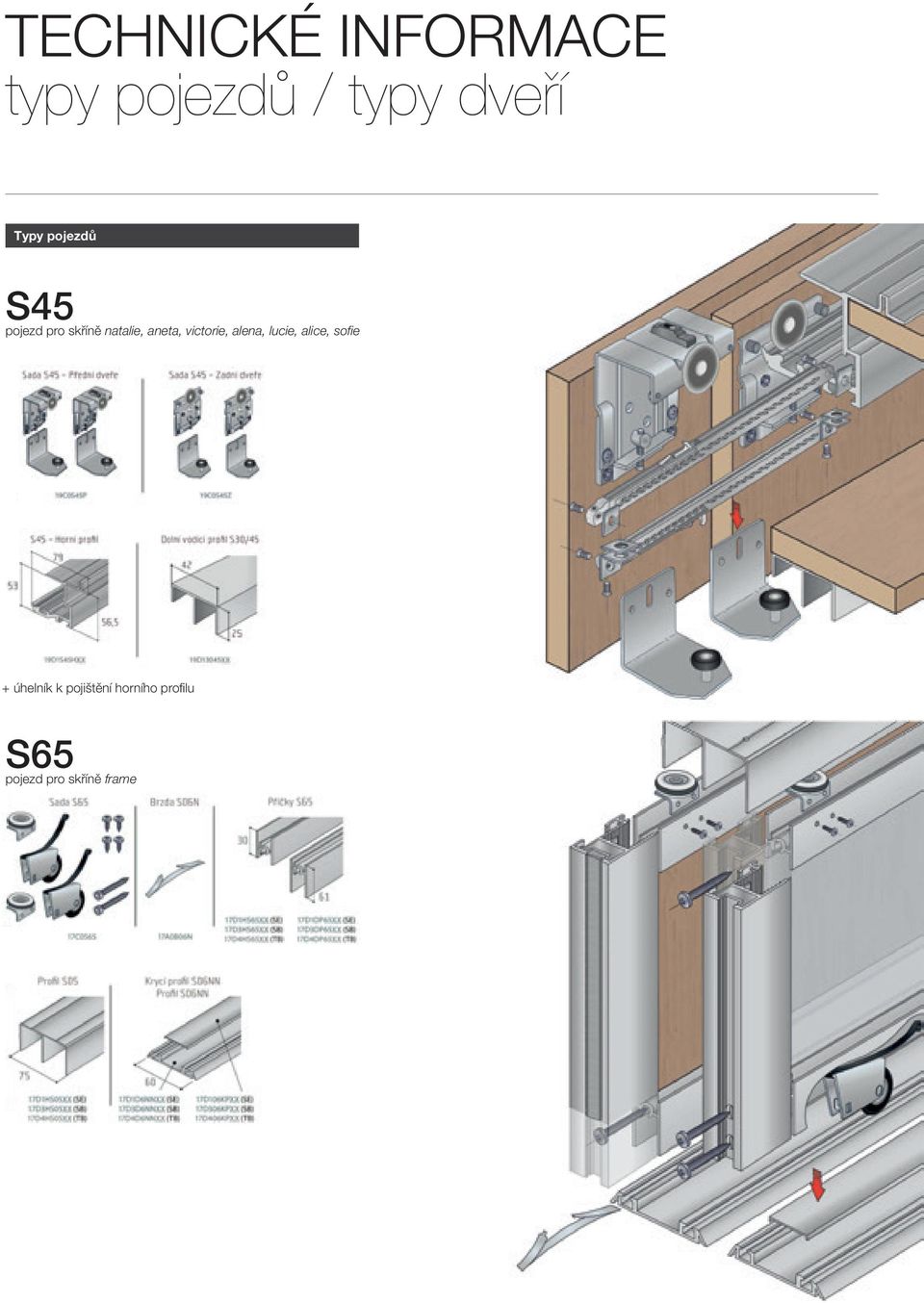

16 TECHNICKÉ INFORMACE typy pojezdů / typy dveří Typy pojezdů S45 pojezd pro skříně natalie, aneta, victorie, alena, lucie, alice, sofie + úhelník k pojištění horního profi lu S65 pojezd pro skříně frame 17

17 18

18 2. ŠATNÍ SKŘÍNĚ s otevíravými dveřmi 19

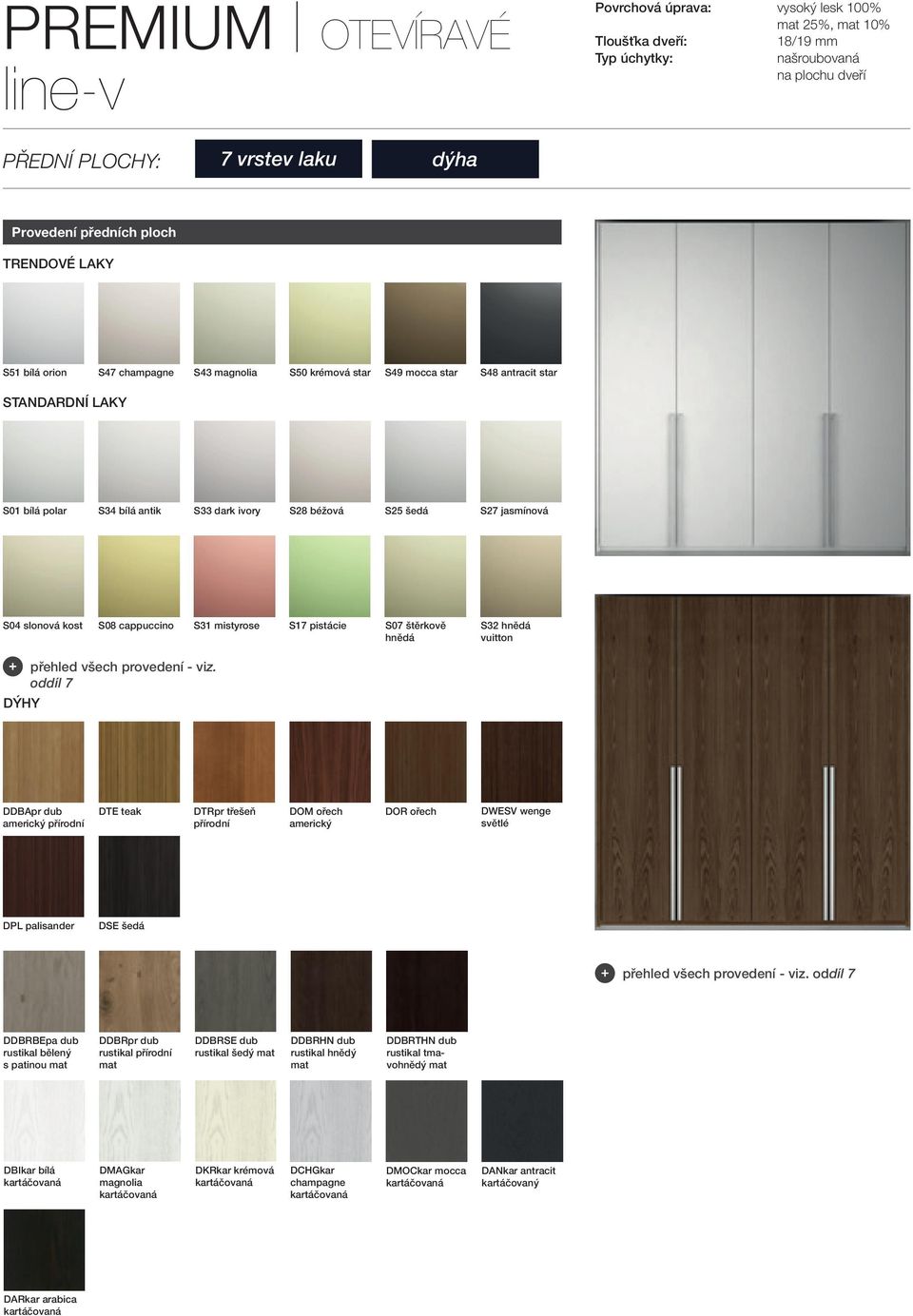

19 PREMIUM OTEVÍRAVÉ line-v Povrchová úprava: vysoký 100% mat 25%, mat 10% Tloušťka dveří: 18/19 mm Typ úchytky: našroubovaná na plochu dveří PŘEDNÍ PLOCHY: 7 vrstev laku dýha Provedení předních ploch TRENDOVÉ LAKY S51 bílá orion S47 champagne S43 magnolia S50 krémová star S49 mocca star S48 antracit star STANDARDNÍ LAKY S01 bílá polar S34 bílá antik S33 dark ivory S28 béžová S25 šedá S27 jasmínová S04 slonová kost S08 cappuccino S31 mistyrose S17 pistácie S07 štěrkově hnědá S32 hnědá vuitton přehled všech provedení - viz. oddíl 7 DÝHY DDBApr dub americký přírodní DTE teak DTRpr třešeň přírodní DOM ořech americký DOR ořech DWESV wenge světlé DPL palisander DSE šedá přehled všech provedení - viz. oddíl 7 DDBRBEpa dub rustikal bělený s patinou mat DDBRpr dub rustikal přírodní mat DDBRSE dub rustikal šedý mat DDBRHN dub rustikal hnědý mat DDBRTHN dub rustikal tmavohnědý mat DBIkar bílá kartáčovaná DMAGkar magnolia kartáčovaná DKRkar krémová kartáčovaná DCHGkar champagne kartáčovaná DMOCkar mocca kartáčovaná DANkar antracit kartáčovaný DARkar arabica kartáčovaná 20

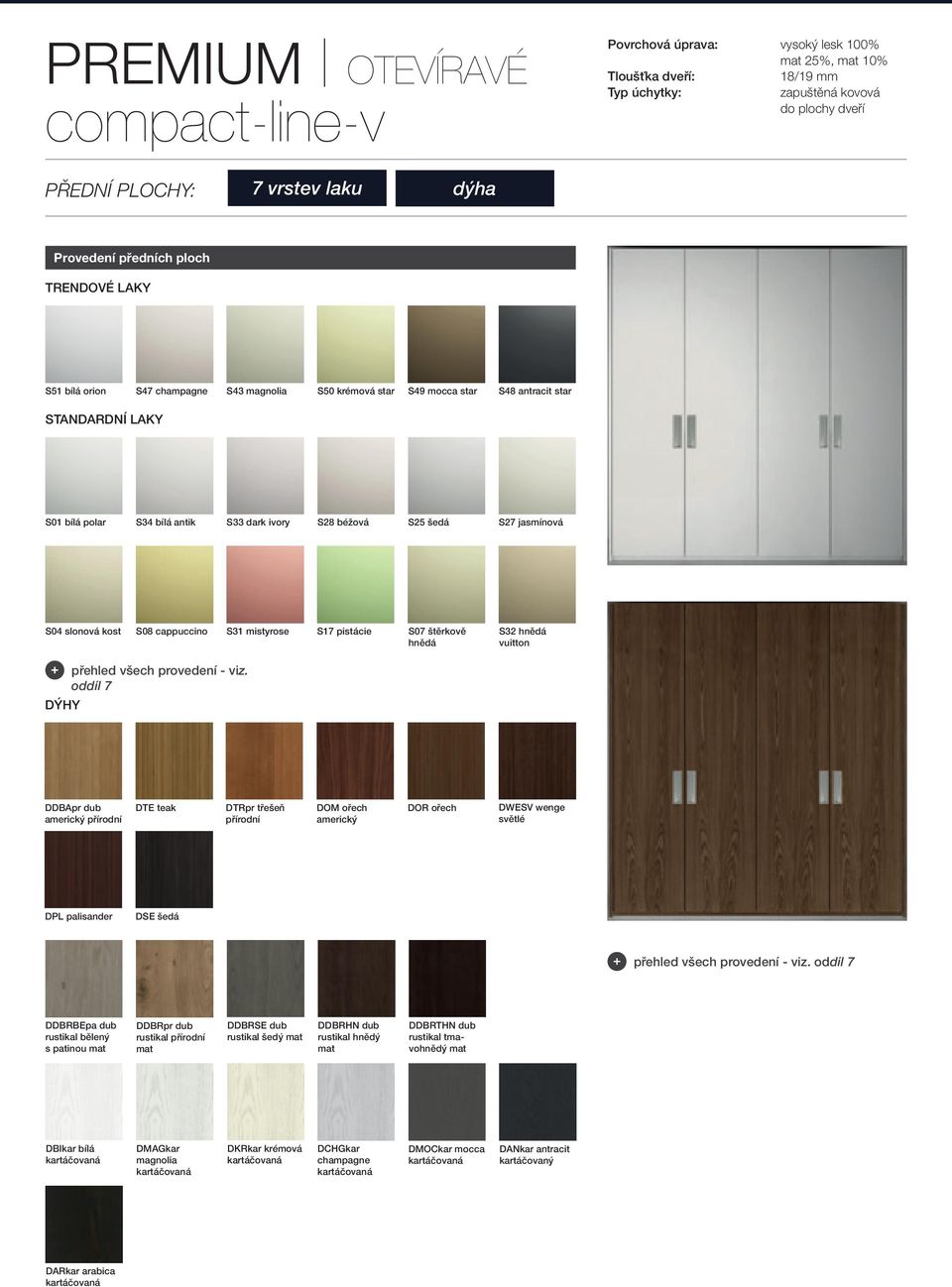

20 PREMIUM OTEVÍRAVÉ compact-line-v Povrchová úprava: vysoký 100% mat 25%, mat 10% Tloušťka dveří: 18/19 mm Typ úchytky: zapuštěná kovová do plochy dveří PŘEDNÍ PLOCHY: 7 vrstev laku dýha Provedení předních ploch TRENDOVÉ LAKY S51 bílá orion S47 champagne S43 magnolia S50 krémová star S49 mocca star S48 antracit star STANDARDNÍ LAKY S01 bílá polar S34 bílá antik S33 dark ivory S28 béžová S25 šedá S27 jasmínová S04 slonová kost S08 cappuccino S31 mistyrose S17 pistácie S07 štěrkově hnědá S32 hnědá vuitton přehled všech provedení - viz. oddíl 7 DÝHY DDBApr dub americký přírodní DTE teak DTRpr třešeň přírodní DOM ořech americký DOR ořech DWESV wenge světlé DPL palisander DSE šedá přehled všech provedení - viz. oddíl 7 DDBRBEpa dub rustikal bělený s patinou mat DDBRpr dub rustikal přírodní mat DDBRSE dub rustikal šedý mat DDBRHN dub rustikal hnědý mat DDBRTHN dub rustikal tmavohnědý mat DBIkar bílá kartáčovaná DMAGkar magnolia kartáčovaná DKRkar krémová kartáčovaná DCHGkar champagne kartáčovaná DMOCkar mocca kartáčovaná DANkar antracit kartáčovaný DARkar arabica kartáčovaná 21

21 ACTIVE OTEVÍRAVÉ optima-v Tloušťka dveří: Typ úchytky: 18/19 mm našroubovaná na plochu dveří PŘEDNÍ PLOCHY: LTD Provedení předních ploch OLBH bílá hladká OLCHG champagne OLBEH krémová hladká OLMAGH magnolia hladká OLMOC mocca OLAN antracit LLBI bílá LLOW old white LLSI silver LLLY light yellow LLPS pšenice LLCAP cappucino LLIC indická červeň LLTS tmavě šedá LLDG dark gray LLCE černá přehled všech provedení - viz. oddíl 7 OLBOP borovice piemont OLDBCH dub chamonix OLDBN dub nagano OLDBZ dub zlatý LMDTR dub trámový OLORC ořech corte OLDBA dub arabica 22

22 ACTIVE OTEVÍRAVÉ compact-optima-v Tloušťka dveří: Typ úchytky: 18/19 mm zapuštěná kovová do plochy dveří PŘEDNÍ PLOCHY: LTD Provedení předních ploch OLBH bílá hladká OLCHG champagne OLBEH krémová hladká OLMAGH magnolia hladká OLMOC mocca OLAN antracit LLBI bílá LLOW old white LLSI silver LLLY light yellow LLPS pšenice LLCAP cappucino LLIC indická červeň LLTS tmavě šedá LLDG dark gray LLCE černá přehled všech provedení - viz. oddíl 7 OLBOP borovice piemont OLDBCH dub chamonix OLDBN dub nagano OLDBZ dub zlatý LMDTR dub trámový OLORC ořech corte OLDBA dub arabica 23

23 KORPUSY parametrické Výška korpusu: min max. 275 Hloubka korpusu: min. 32,6 - max. 120 Rozměry v cm Provedení korpusů Doplňující informace C-CD1 D - korpus pro otevíravé skříně LBH bílá hladká LCHG champagne LDBCH dub chamonix LORC ořech corte LAN antracit korpus pro otevíravé skříně Kód Šířka korpus pro otevíravé skříně Kód Šířka C-CD C-CD nádstavná skříň jednodveřová Kód Výška nádstavná skříň dvoudveřová Kód Výška C-CND C-CND Šířka Šířka Hloubka Hloubka 32, ,6-120 nádstavná nika Kód Výška C-CNB * při osazení zásuvek do korupusu používáme závěsy Blum 155 Šířka Hloubka 32,6-120 POZOR!!! při použití zásuvek C-Z nutno vybrat komponentu AZ 24

24 otevírání TIP-ON Výška korpusu: min max. 275 Hloubka korpusu: min. 32,6 - max. 120 Rozměry v cm Provedení korpusů Doplňující informace C-CD1 D - korpus pro otevíravé skříně LBH bílá hladká LCHG champagne LDBCH dub chamonix LORC ořech corte LAN antracit použití systém TIP-ON u C-CD1 Kód výška použití systém TIP-ON u C-CD2 Kód výška při použití dvou dveří nutno vložit pevnou polici C-MEZ18T 81,4 při použití čtyř dveří nutno vložit pevnou polici C-MEZ18T 81,4 91,0 91,0 103,8 103,8 113,4 113,4 použití systém TIP-ON u T Mezistěna 32L Kód výška použití systém TIP-ON u T Mezistěna 32P Kód výška při použití dvou dveří nutno vložit pevnou polici C-MEZ18T 81,4 při použití dvou dveří nutno vložit pevnou polici C-MEZ18T 81,4 91,0 91,0 103,8 103,8 113,4 113,4 25

25 26

26 3. ŠATNÍ SYSTÉMY parametrický se zády 27

27 ACTIVE parametrický otevřený šatní systém se zády PŘEDNÍ PLOCHY: LTD Provedení předních ploch OLBH bílá hladká OLCHG champagne OLBEH krémová hladká OLMAGH magnolia hladká OLMOC mocca OLAN antracit LLBI bílá LLOW old white LLSI silver LLLY light yellow LLPS pšenice LLCAP cappucino LLIC indická červeň LLTS tmavě šedá LLDG dark gray LLCE černá OLBOP borovice piemont OLDBCH dub chamonix OLDBN dub nagano OLDBZ dub zlatý LMDTR dub trámový OLORC ořech corte OLDBA dub arabica na přání DÝHA / LAK 28

28 SCHÉMA znázornění kování na zeď Specifikace systému + umožňuje skládáním panelů obložit zeď + do rastru otvorů v nosném profilu lze zavěsit libovolné doplňky 486 Ukončení ke zdi Spoj dvou panelů Rohový prvek Ukončení do prostoru 29

29 VYBAVENÍ parametrické Rozměry v cm Panel Kód Šířka Zrcadlo Kód Šířka S-PAN 45/60/90/120 S-ZR 45/60/90/ / 60 / 90 / / 60 / 90 / 120 Koncový díl Kód Šířka Rohový panel Kód Šířka (L - levý, P - pravý) S-KD_L 7,3 S-PAN 58 S-KD_P 7,3 7,5 7,5 Rohový díl - 57,7 Závěsná police Kód Šířka Závěsná police s šatní tyčí Kód Šířka tl.18mm S-POL18 45/60/90/120 tl.18mm S-POL18 45/60/90/120 tl.28mm S-POL28 45/60/90/120 tl.28mm S-POL28 45 / 60 / 90 / / 60 / 90 / 120 Zásuvková skříňka zavěšená Kód Šířka Zásuvková skříňka položená Kód Šířka SZ2 45/60/90/120 SZ4 45/60/90/120 Zás. skříňka 48,8 Zás. skříňka 48,8 7,5 7,5 Police 58,8 Police 58,8 7,5 7,5 7,5 7,5 7,3 7,3 7, / 60 / 90 / / 60 / 90 / 120

30 VYBAVENÍ parametrické Rozměry v cm Šatnová podesta Kód Šířka Šatnová podesta pro více panelů Kód Šířka tl.18mm S-POD18 45/60/90/120 tl.18mm S-POD18 max. 275 tl.28mm S-POD28 45/60/90/120 tl.28mm S-POD28 max ,5 *příklad pro 3 x panel š.60 cm 7,5 Podesta 58,8 Panel 60 Panel 60 Panel 60 Podesta 58,8 45 / 60 / 90 / 120 Podesta 3 x 60,4 = 181,2 Krycí půda Kód Šířka Krycí půda pro více skříní Kód Šířka tl.18mm S-POD18 45/60/90/120 tl.18mm S-POD18 max. 275 tl.28mm S-POD28 45/60/90/120 tl.28mm S-POD28 max ,5 *příklad pro 3 x panel š.60 cm 7,5 Krycí půda 48,8 Panel 60 Panel 60 Panel 60 Podesta 58,8 Krycí půda 45,4 / 60,4 / 90,4 / 120,4 Krycí půda 3 x 60,4 = 181,2 31

31 32

32 4. ŠATNÍ SYSTÉM parametrický bez zad 33

33 ACTIVE parametrický otevřený šatní systém bez zad PŘEDNÍ PLOCHY: LTD Provedení předních ploch OLBH bílá hladká OLCHG champagne OLBEH krémová hladká OLMAGH magnolia hladká OLMOC mocca OLAN antracit LLBI bílá LLOW old white LLSI silver LLLY light yellow LLPS pšenice LLCAP cappucino LLIC indická červeň LLTS tmavě šedá LLDG dark gray LLCE černá přehled všech provedení - viz. oddíl 7 OLBOP borovice piemont OLDBCH dub chamonix OLDBN dub nagano OLDBZ dub zlatý LMDTR dub trámový OLORC ořech corte OLDBA dub arabica 34

34 SCHÉMA znázornění systému Specifikace systému + univerzální stavebnicový systém pro úložné prostory + sada adaptérů umožňuje montáž do všech prostorů enit progetto he project Zenit Ingombri tecnici Technical encumbrances Accessori Accessori Accessories Accessorie odularità odular structure Versione Versione vetrove GlassGlass version versi engono eocomposizioni sempre sempre realizzate Zenit realizzate vengono sempre realizzate Les compositions Les compositions Zenit sont ZenitLes toujours sont compositions toujours sur mesure surzenit mesure sont toujours sur mesure u n sibilità misura possibilità di montanti in altezza, di montanti acon possibilità aen hauteur, di avec montanti a les montants en hauteur, les avec montants en hauteur, à fixation à fixation avec murale les murale montants à fixation murale earete ensole e le barre o ea le soffitto. barre portabiti portabiti Le mensole le au barre portabiti ou aueou plafond. plafond. Les étagères Les étagères ou etau lesplafond. et tiges les portetiges Lesporteétagères et les tiges porteono rghezze, ze, con disponibili inoltre con inoltre la in tre la larghezze, consont inoltre la disponibles manteaux manteaux disponibles sont en manteaux trois enlargeurs trois sont largeurs disponibles avec avec en trois largeurs avec ossibilità ra. misura. Tutti gli Tutti di altri riduzione gli altri a misura. glidealtri la possibilité latutti possibilité lesde réduire les réduire sur la possibilité mesure. sur mesure. Tous de lestous les réduire les sur mesure. Tous les solo omponenti nibilinella solo larghezza nella sonolarghezza disponibili solo nella accessoires larghezza autres autres accessoires sont disponibles sont autres disponibles accessoires seulement seulement sont disponibles seulement dicata. dans dans la dimension la dimension indiquée. indiquée. dans la dimension indiquée. Mensola Mensola in vetro in vt Tempered Tempered glass gs enit always s custom-made compositions custom-made inare always inlas composiciones custom-made in están Las composiciones Zenit Zenit Lasestán siempre composiciones siempre realizadas realizadas Zenit están siempre realizadas ng eight, rights. uprights. with Shelves wall Shelves or and ceiling andauprights. Shelves and medida a medida en altura, en altura, con posibilidad cona posibilidad medida deen montantes de altura, montantes con posibilidad de montantes with able othes three with hooks three widths, are widths, available witha three widths, a pared pared o a techo. o a techo. Los estantes Losaestantes pared y lasobarras ya las techo. barras delosde estantes y las barras de duce them. ith thethem. All possibilty theallother thetoother reduce them. Allestán the other colgar colgar están disponibles disponibles en tres colgar enanchuras, tres están anchuras, disponibles con con en tres anchuras, con only ements ith the withindicated are theavailable indicatedonly indicated la with posibilidad lathe posibilidad de reducción de reducción alamedida. posibilidad a medida. Los de otros Los reducción otros a medida. Los otros idth. accesorios accesorios están están disponibles disponibles accesorios sólo en sólo la anchura están en la anchura disponibles sólo en la anchura indicada. indicada. indicada. henit r nach Mass Anlage Mass in Hoehe, sind in Hoehe, immer nach Mass in Hoehe, Pfosten n it Wand hergestellt. hergestellt. oder Decke-Pfosten hergestellt. erstange achboeden ge sind mit sindund drei mitkleiderstange drei sind mit drei hsreiten moeglich auchverfuegbar. moeglich sie nach sie Esnach is auch moeglich sie nach ndere ass Zubehoeren zuzubehoeren kuerzen. sinddiesind andere Zubehoeren sind eite en ur mit Breite verfuegbar. derverfuegbar. angegebenen Breite verfuegbar. Mensola Mensola angolare ang alluminio, alluminio, disponib dis inferiore inferiore Tempered Tempered glass gl co available available also with also standstand rod rod Min. 30 Max. 120 BarraBarra portabiti portab sin SingleSingle clothes clothe sta Max. 300 Min. 100 Šířka na míru

35 VYBAVENÍ parametrické Rozměry v cm (š x v x h) Nosný profil Kód Výška (Upevnění podlaha strop) S-SPROF Nosný profil Kód Výška (Upevnění podlaha zeď) S-SPROF Nosný profil Kód Šířka (Upevnění podlaha šikmý strop) S-SPROF Šatní tyč Kód Šířka Police Kód Šířka S-STYC S-SPOL

36 VYBAVENÍ parametrické Rozměry v cm (š x v x h) Krycí plát tl. 18 mm Kód Šířka Krycí plát tl. 28 mm Kód Šířka (šířka x 18 x 58) S-PLAT 18 30,2/40,2 (šířka x 28 x 58) S-PLAT 28 30,2/40,2 45,2/60,2 45,2/60,2 80,2/90,2 80,2/90,2 Nika oboustranná mělká (bez zad) Kód Šířka Nika oboustranná hluboká (bez zad) Kód Šířka (šířka x 30 x 32,6) S-HNI 30/40/45 (šířka x 30 x 58) S-HNI 30/40/45 60/80/90 60/80/90 Nika oboustranná mělká (bez zad) Kód Šířka Nika oboustranná hluboká (bez zad) Kód Šířka (šířka x 45 x 32,6) S-HNI 30/40/45 (šířka x 45 x 58) S-HNI 30/40/45 60/80/90 60/80/90 Zásuvkový modul Kód Šířka Zásuvkový modul Kód Šířka (šířka x 19,2 x 55) S-Z1 30/40/45 (šířka x 57,6 x 55) S-Z3 30/40/45 60/80/90 60/80/90 19,2 19,2 19,2 19,2 Zásuvkový modul Kód Šířka Zásuvkový modul Kód Šířka (šířka x 38,4 x 55) S-Z2 30/40/45 (šířka x 76,8 x 55) S-Z4 30/40/45 19,2 19,2 60/80/90 60/80/90 19,2 19,2 19,2 19,2 37

37 VYBAVENÍ parametrické Rozměry v cm (š x v x h) Skříň jednostranná Kód Šířka Skříň oboustranná Kód Šířka (šířka x 57,6 x 58) S-HDV 30/40/45 (šířka x 57,6 x 58) S-HDVO 30/40/45 57,6 57,6 Skříň jednostranná Kód Šířka Skříň oboustranná Kód Šířka (šířka x 76,8 x 58) S-HDV 30/40/45 (šířka x 76,8 x 58) S-HDVO 30/40/45 76,8 76,8 Skříň jednostranná Kód Šířka Skříň oboustranná Kód Šířka (šířka x 57,6 x 58) S-HDV 60/80/90 (šířka x 57,6 x 58) S-HDVO 60/80/90 57,6 57,6 Skříň jednostranná Kód Šířka Skříň oboustranná Kód Šířka (šířka x 76,8 x 58) S-HDV 60/80/90 (šířka x 76,8 x 58) S-HDVO 60/80/90 76,8 76,8 38

38 DOPLŇKY nohy a kolečka Rozměry v cm (š x v x h) Dekorativní noha Kód Výška Dekorativní noha Kód Výška (7,5 x 2 x 7,5) SON11 2 SON Dekorativní noha Kód Výška SON SON SON Kolečko pevné Kód Výška Kolečko otočné Kód Výška (průměr 50 mm) S ,3 (průměr 50 mm) S ,3 Kolečko otočné s brzdou Kód Výška (průměr 50 mm) S ,3 39

39 40

40 5. ŠATNÍ SKŘÍNĚ bez dveří 41

41 ACTIVE skříně bez dveří Profil dveří: Provedení korpusů LBH bílá hladká LCHG champagne LDBCH dub chamonix LORC ořech corte LAN antracit 42

42 KORPUSY parametrické Výška korpusu: min max. 275 Hloubka korpusu: min. 32,6 - max. 120 Rozměry v cm Provedení korpusů Doplňující informace C-CB2 B - samostatný korpus bez dveří LBH bílá hladká LCHG champagne LDBCH dub chamonix LORC ořech corte LAN antracit korpus bez dveří Kód Šířka C-CB rohový díl Kód Šířka rohový díl Kód Šířka C-CBR C-CBR * 33 mm nutné odsazení mezi korpusy 43

43 KORPUSY parametrické Výška korpusu: min max. 275 Hloubka korpusu: min. 32,6 - max. 120 Rozměry v cm Provedení korpusů Doplňující informace C-CB2 B - samostatný korpus bez dveří LBH bílá hladká LCHG champagne LDBCH dub chamonix LORC ořech corte LAN antracit korpus se zásuvkami vlevo Kód Šířka korpus se zásuvkami vpravo Kód Šířka C-CB2_P C-CB2_L půdorys kótován osově v mm půdorys kótován osově v mm korpus se zásuvkami vlevo a vpravo Kód Šířka korpus se zásuvkami vlevo a vpravo Kód Šířka C-CB C-CB půdorys kótován osově v mm půdorys kótován osově v mm 44

44 KORPUSY parametrické Výška korpusu: min max. 275 Hloubka korpusu: min. 32,6 - max. 120 Rozměry v cm Provedení korpusů Doplňující informace C-CB2 B - samostatný korpus bez dveří LBH bílá hladká LCHG champagne LDBCH dub chamonix LORC ořech corte LAN antracit korpus s levým výmezem Kód Šířka korpus s pravým výmezem Kód Šířka C-VYL 16 C-VYP 16 půdorys kótován osově v mm půdorys kótován osově v mm korpus se středním výmezem Kód Šířka korpus s levým a pravým výmezem Kód Šířka C-VYS 17 C-VYL 16 C-VYP 16 půdorys kótován osově v mm půdorys kótován osově v mm 45

45 46

46 6. SAMOSTATNÉ POSUVNÉ DVEŘE podlaha strop 47

47 PREMIUM / TREND / ACTIVE samostatné posuvné dveře podlaha strop Profil dveří: Provedení PREMIUM natalia PREMIUM victoria PREMIUM aneta TREND alena TREND lucie ACTIVE alice ACTIVE sofie ACTIVE frame 48

48 TECHNICKÉ INFORMACE typy pojezdů / typy dveří Typy pojezdů S80SC pojezd pro samostatné posuvné dveře ke skříním natalia, victorie, aneta, alena, lucie, alice, sofie S65 pojezd pro samostatné posuvné dveře ke skříni frame 49

49 50

50 7. VNITŘNÍ ČLENĚNÍ, DOPLŇKY, ÚCHYTKY, PŘEHLED PROVEDENÍ ČELNÍCH PLOCH 51

51 VNITŘNÍ ČLENĚNÍ police a zásuvky Rozměry v cm Provedení vybavení Doplňující informace LBH bílá hladká LCHG champagne LDBCH dub chamonix LORC ořech corte LAN antracit Fixační kování pro police a mezistěny nad šířku 950 mm - kotveno do zad skříně Police Kód Tloušťka C-POL 1,8 Nosič pod police Fixní mezistěna Kód Tloušťka Police výsuvná Kód Výška C-MEZ 1,8 C-PZ 9,6 Nosič pod police Zásuvka vložená s tlumením Kód Hloubka Zásuvka vložená s tlumením Kód Hloubka (šířka parametrická) C-Z_1 30 / 40 / 50 (šířka parametrická) C-Z_2 30 / 40 / 50 19,2 Barva korpusů zásuvky: 9,6 Barva korpusů zásuvky: v. 13,0 sv.v. 11,3 LBH bílá hladká LAN antracit v. 7,5 sv.v. 5,8 LBH bílá hladká LAN antracit Čelo zásuvky: dle nabídky v KD Čelo zásuvky: dle nabídky v KD 52

52 VNITŘNÍ ČLENĚNÍ mezistěny a nástavná nika Rozměry v cm Provedení vybavení LBH bílá hladká LCHG champagne LDBCH dub chamonix LORC ořech corte LAN antracit L Mezistěna levá Kód Výška L Mezistěna pravá Kód Výška možno vkládat zásuvky nebo police C-MEZ18L 23,8-209,4 možno vkládat zásuvky nebo police C-MEZ18P 23,8-209,4 "L" mezistěna š cm "L" mezistěna š cm T Mezistěna 32L Kód Výška T Mezistěna 32P Kód Výška do užší části možno vkládat police C-MEZ18T 23,8-209,4 do užší části možno vkládat police C-MEZ18T 23,8-209,4 do širší části možno vkládat police nebo zásuvky do širší části možno vkládat police nebo zásuvky světlá šířka 32 cm světlá šířka 32 cm T Mezistěna 1/2 Kód Výška nádstavná nika Kód Výška možno vkládat zásuvky nebo police C-MEZ18T 23,8-209,4 C-CNB Šířka Hloubka 32,

53 VNITŘNÍ ČLENĚNÍ sestavy zásuvek Výška zásuvky: 9,6 / 19,2 Hloubka zásuvky: 30 / 40 / 50 Rozměry v cm Provedení korpusů skříní a vnitřního členění Provedení korpusů zásuvek LBH bílá hladká LCHG champagne LDBCH dub chamonix LORC ořech corte LAN antracit LBH bílá hladká LAN antracit zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku 54

54 VNITŘNÍ ČLENĚNÍ sestavy zásuvek na polici Výška zásuvky: 9,6 / 19,2 Hloubka zásuvky: 30 / 40 / 50 Rozměry v cm Provedení korpusů zásuvek Provedení korpusů skříní a vnitřního členění LBH bílá hladká LAN antracit LBH bílá hladká LCHG champagne LDBCH dub chamonix LORC ořech corte LAN antracit možnosti odsazení spodní mezistěny od dna příklad použití při odsazení 23,2cm od dna zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku zásuvku 55

55 VNITŘNÍ ČLENĚNÍ sestavy zásuvek s výmezem "L/P" Výška zásuvky: 9,6 / 19,2 Hloubka zásuvky: 30 / 40 / 50 Rozměry v cm Provedení korpusů skříní a vnitřního členění Provedení korpusů zásuvek LBH bílá hladká LCHG champagne LDBCH dub chamonix LORC ořech corte LAN antracit LBH bílá hladká LAN antracit 56

56 VNITŘNÍ ČLENĚNÍ sestavy zásuvek na mezistěně s výmezem "L/P" Výška zásuvky: 9,6 / 19,2 Hloubka zásuvky: 30 / 40 / 50 Rozměry v cm Provedení korpusů zásuvek Provedení korpusů skříní a vnitřního členění LBH bílá hladká LAN antracit LBH bílá hladká LCHG champagne LDBCH dub chamonix LORC ořech corte LAN antracit možnosti odsazení spodní police od dna příklad použití při odsazení 20,6cm od dna 57

57 VNITŘNÍ ČLENĚNÍ sestavy zásuvek s výmezem "S" Výška zásuvky: 9,6 / 19,2 Hloubka zásuvky: 30 / 40 / 50 Rozměry v cm Provedení korpusů skříní a vnitřního členění Provedení korpusů zásuvek LBH bílá hladká LCHG champagne LDBCH dub chamonix LORC ořech corte LAN antracit LBH bílá hladká LAN antracit 58

58 VNITŘNÍ ČLENĚNÍ sestavy zásuvek na mezistěně s výmezem "S" Výška zásuvky: 9,6 / 19,2 Hloubka zásuvky: 30 / 40 / 50 Rozměry v cm Provedení korpusů zásuvek Provedení korpusů skříní a vnitřního členění LBH bílá hladká LAN antracit LBH bílá hladká LCHG champagne LDBCH dub chamonix LORC ořech corte LAN antracit možnosti odsazení spodní police od dna příklad použití při odsazení 20,6cm od dna 59

59 VNITŘNÍ ČLENĚNÍ sestavy zásuvek s "L" mezistěnou Výška zásuvky: 9,6 / 19,2 Hloubka zásuvky: 30 / 40 / 50 Rozměry v cm Provedení korpusů skříní a vnitřního členění Provedení korpusů zásuvek LBH bílá hladká LCHG champagne LDBCH dub chamonix LORC ořech corte LAN antracit LBH bílá hladká LAN antracit 60

60 VNITŘNÍ ČLENĚNÍ sestavy zásuvek na mezistěně s "L" mezistěnou Výška zásuvky: 9,6 / 19,2 Hloubka zásuvky: 30 / 40 / 50 Rozměry v cm Provedení korpusů zásuvek Provedení korpusů skříní a vnitřního členění LBH bílá hladká LAN antracit LBH bílá hladká LCHG champagne LDBCH dub chamonix LORC ořech corte LAN antracit možnosti odsazení spodní mezistěny od dna příklad použití při odsazení 20,6cm od dna 61

61 DOPLŇKY vnitřní vybavení Rozměry v cm (š x v x h) Nosné rámy Výsuvný rám ELITE - stříbrný Kód Vnější šířka Vnitřní šířka Výsuvný rám ELITE - bílý Kód Vnější šířka Vnitřní šířka (šířkově parametrický) C (šířkově parametrický) C C C C C C C C C Vybavení do rámů Výsuvný koš ELITE Kód Šířka Držák pro boty ELITE Kód Šířka (šířka x 15,1 x 51) C ,5 (šířka x 20 x 51) C C C C C Držák na kalhoty ELITE Kód Povrch Držák kravat a opasků ELITE Kód Povrch (25,1 x 26,2 x 52,6) C stříbrná/chrom (16,3 x 8,4 x 52,6) C stříbrná/chrom C bílá/chrom Transparentní misky ELITE Kód Hloubka Závěsná miska ELITE Kód Šířka (9,8 x 4,3 x 44-52) C (šířka x 8,5 x 50,8) C C C C

62 DOPLŇKY vnitřní vybavení Rozměry v cm (š x v x h) Vybavení do rámů Kalhotovník ELITE 8 ks Kód Povrch Vnitřní rozdělovník se dnem ELITE Kód Šířka Povrch C šedá (šířka x 15,1 x 51) C šedá C bílá C šedá C bílá C bílá rozdělovník šířky 31cm možno použít pouze do rámu s vnitřní šířkou 31 cm bez roztažení rozdělovník šířky 46cm možno použít pouze do rámu s vnitřní šířkou 45 cm bez roztažení Vak ELITE Kód Povrch Nosný profil pro rámy ELITE Kód Povrch (45,5 x 44,5 x 50) C šedá (5,2 x 7,8 x 33,5) C šedá C bílá C bílá Doplňky Šatní tyč CHROM Kód Délka Výsuvný věšák ELITE Kód Délka C-STYC parametrická C C C C C Akumulátorové LED svítidlo se senzorem Kód (7 x 2 x 9) C doba svícení cca 10 s. po posledním zaznamenaném pohybu - není potřebný síťový zdroj - vypínač k deaktivaci svítidla - nabíjení pomocí zásuvky USB mini-b - integrované zobrazení stavu akumulátoru - upevnění pomocí připevňovací desky a klipů - typ osvětlení - LED, 3400K teplá bílá - materiál - plast, nerez efekt 63

63 64 DOPLŇKY příklady použití

64 LAKY přehled možností provedení Provedení předních ploch TRENDOVÉ LAKY S51 bílá orion S43 magnolia S47 champagne S50 krémová star S49 mocca star S48 antracit star STANDARDNÍ LAKY S01 bílá polar S34 bílá antik S33 dark ivory S28 béžová S25 šedá S27 jasmínová S04 slonová kost S08 cappuccino NADSTANDARDNÍ LAKY S31 mistyrose S17 pistácie S07 štěrkově hnědá S32 hnědá vuitton S30 bílá satén S29 safari S06 žloutkově žlutá S21 oranžová S16 skleněná zelená S23 černá S37 lemon S42 skořice S40 rosa S41 levandule S38 akvamarín S39 tyrkysová INDIVIDUÁLNÍ LAKY + RAL S24 žlutá S36 starorůžová S22 signální červená S20 granátově červená S26 violeta S18 kari zelená + RAL 65

65 ÚCHYTKY doporučené Rozměry v mm (š x v x d) Přehled úchytek PREMIUM natalia přehled provedení viz. oddíl 1 PREMIUM victoria, TREND alena, ACTIVE alice U197 U198 U199 U241-1 U x 30 x x 37 x x 18 x x 24 x x 24 x 370 nerez nerez hliník nerez nerez PREMIUM aneta, TREND lucie, ACTIVE sofie U x 430 chrom U x 204 mm nerez U x 143 mm nerez U x 174 nikl matný U x 174 hliník 66

66 ÚCHYTKY doporučené Rozměry v mm (š x v x d) Přehled úchytek ACTIVE parametrický šatní systém se zády zásuvkové a dveřní systémy v provedení bez úchytky - systém tip-on ACTIVE parametrický šatní systém bez zad U137-1 U183-1 U238-1 U239-1 U x 28 x x 27 x x 43 x 70 4 x 43 x 70 4 x 43 x 70 nerez nerez hliník nerez chrom 67
