1 Monitoring Solar Monitor s.r.o. Žižkova 56, 50 Turnov tel. : info@solarmonitor.cz

2 Solar Monitor Malé a střední FVE Solární parky Komunikace mezi zařízeními Instituce Služby Podporovaná zařízení POWER-TRAP Yorix

3 Solární parky. Solární panely. Stringbox 3. Střídač 4. Elektroměr 5. Bezpečnostní relé 6. Jednotka SM-MU 7. Senzor osvitu 8. Senzor teploty panelu 9. Senzor teploty okolí 0. Transformátor. Elektrická síť. Dohledové centrum 3. Ochrana proti krádeži 4. Bleskojistka Monitoring Střídačů Stringboxů Elektroměrů (AC, DC) Senzorů (osvit, teplota, rychlost větru) Bezpečnostní relé Dveřní kontakt (Ochrana proti krádeži) Přepětí (Ochrana před bleskem) Funkce systému Vzdálený dohled FVE z Internetu Podpora všech hlavních výrobců střídačů Monitorování od do 00 střídačů (zařízení) Výpadky a alarmová hlášení y a SMS Nepřetržitý dohled střídačů, elektroměrů, stringboxů... Přehled měřených hodnot Údaje ze senzorů, očekávaná výroba, audity Řízení činného a jalového výkonu Ochrana FVE proti zlodějům, bleskojistky Ovládání výstupu podle aktuálního výkonu Rozšiřitelný systém dalšími moduly 3

4 Monitoring FVE Plně vybavený systém pro vzdálený dohled Vaší fotovoltaické elektrárny. Lze jej připojit ke střídačům, elektroměrům, senzorům a dalším zařízením. Jeho funkčnost může být rozšířena pomocí dalších modulů. Systém Solar Monitor je ideální volbou pro střešní instalace, středně velké FVE i solární parky. Jedno řešení pro všechny výrobce střídačů & Jeden portál pro všechny Vaše elektrárny. Solární panely. Střídač 3. Elektroměr 4. Jednotka SM-MU 5. Senzor osvitu 6. Senzor teploty panelu 7. Senzor teploty okolí 8. Boiler 9. Topení 0. Elektrická síť Místní síť / Internet Web Portal Funkce systému Vzdálený dohled FVE z Internetu Podpora všech hlavních výrobců střídačů Monitorování od do 00 střídačů (zařízení) Výpadky a alarmová hlášení y a SMS Nepřetržitý dohled střídačů, elektroměrů,... Přehled měřených hodnot Údaje ze senzorů, očekávaná výroba, audity Ochrana FVE proti zlodějům, bleskojistky Spínání zátěže podle aktuálního výkonu Rozšiřitelný systém dalšími moduly Ukládání dat na webový portál portal.solarmonitor.cz Rozšiřující moduly AD zvyšuje počet analogových a digitálních vstupů a výstupů PC modul pro řízení výkonu DI zvyšuje počet digitálních vstupů GSM posílá data a alarmy pomocí SMS 4 demo FVE: demo.solarmonitor.cz

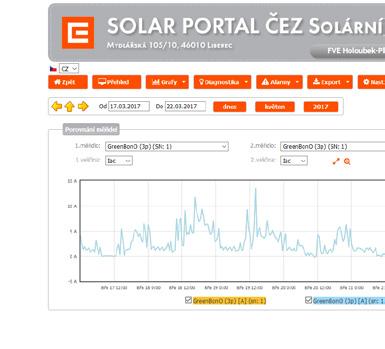

5 Vzdálený dohled & Webový portál Webový portál systému Solar Monitor poskytuje funkce pro detailní analýzu Vaší FVE. Umožňuje vzdálený dohled elektrárny bez veřejné IP adresy, zobrazuje detailní charakteristiky střídačů, diagnostiku stringboxů, audit, kompletní historii hodnot a fakturaci. Zároveň je to ideální nástroj pro monitoring a řízení více elektráren z jednoho místa. Pro takové případy nabízíme zřízení vlastního portálu pouze s Vašimi FVE a zákaznicky řešeným vzhledem včetně Vašeho loga. Malé a střední FVE Uživatelé s PC data po 5 minutách Internet Solární parky data po 5 minutách Web server + Portal Internet Servisní zásah Dohledové centrum Sunny WebBox Portál Solar Monitor je kompatibilní s: Max Web Portál umožňuje sledovat následující hodnoty: energie - výroba i spotřeba individuální charakteristiky střídačů (UPV, IPV, UAC, IAC, PAC, f, TKK) získávání údajů ze stringboxů senzory fyzikálních veličin - ozáření, teplota, rychlost a směr větru lze provádět energetický audit porovnáním s PVGIS či ČHMÚ výpočet průměrného měsíčního osvitu pro potřeby bank k elektrárně je možné omezit přístup pouze vybraným uživatelům data lze exportovat do formátu CSV (MS Excel, Open Office) 5

6 Řízení výkonu Řízení činné a jalové složky Provozovatelé distribuční soustavy (ČEZ, eon, PRE) mohou hromadným dálkovým ovládání (HDO) regulovat výkon FVE, aby zamezili výkyvům v distribuční síti a zajistili její stabilitu. Řešení regulace výkonu FVE Solární parky (viz. str. 3). Provozovatel distribuční sítě. Povel k regulaci výkonu 3. RTU jednotka 4. Povel pro modul SM-PC 5. Modul SM-PC 6. Jednotka SM-MU 7. Povel střídači 8. Střídač 9. Webový portál Hlavní výhody Cenově dostupné řešení Řízení činného i jalového výkonu Povely přímo střídači Výpis událostí Přehled na webovém portálu Činný výkon 9 Činný výkon (%) Elektrárně je zaslán povel k regulaci výkonu, který je zpracován přijímačem HDO (příp. jednotkou RTU). Dále je již řízení zajištěno monitorovací jednotkou Solar Monitor, doplněnou o PC modul pro řízení výkonu. Modul je propojen s výše uvedeným přijímačem HDO/RTU, od kterého získává hodnoty potřebné k regulaci činného i jalového výkonu. Nastavení pak probíhá ve webovém prostředí Solar Monitoru. 0% 30% 60% 90% 00% Jalový výkon cos 0,95-0,97--+0,697-+0,95 Výpis událostí Jalový výkon (cos φ) Výpis událostí 6

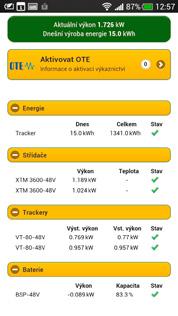

7 Aplikace pro mobilní zařízení S aplikací Solar Monitor pro mobilní zařízení budete mít svoji elektrárnu vždy po ruce. Najdete si ji v seznamu, přihlásíte se, a příště už Vám aplikace rovnou poskytne data z Vaší elektrárny. Budete tak mít přehled o výrobě kdykoliv a kdekoliv. A to platí i pro vykazování do OTE, které tak zvládnete během chvilky třeba i z dovolené na pláži. Stačí Vám k tomu Wi-Fi připojení nebo Internet v mobilu. Hlavní výhody vzdálený dohled FVE z pohodlí Vašeho mobilu nebo tabletu vystavování a odesílání výkazů do OTE přehled aktuální výroby energie zobrazení hodnot ze senzorů a dalších připojených zařízení upozornění na alarmy měniče, baterií, trackerů, atd. diagnostika zobrazující všechny aktuálně dostupné hodnoty ze zařízení hodnoty z výroby v číslech i přehledných grafech 7

8 Hybridní elektrárna (s bateriemi) NABÍJENÍ VYBÍJENÍ 4 4. Solární panely. MPP trackery 3. Baterie 4. Hybridní střídač 5. Distributor elektřiny 6. Senzor osvitu Senzor teploty panelu 8. Senzor teploty okolí 9. Jednotka SM-MU 0. Energeticky náročné stroje a zařízení 0 9 Jedině se Solar Monitorem získáváte přehled o tom, co se v systému hybridní fotovoltaické elektrárny děje a zda je správně navržen. Výroba FVE Energie nakoupená ze sítě Výroba FVE + Baterie Spotřebovaná energie Hlavní výhody ukládání energie na později využití uložené energie při špičkovém výkonu bez nutnosti drahého jističe využití uložené energie jako záložního zdroje elektřiny prevence zničení baterie zobrazení všech hodnot v zařízeních s OS Android 8

9 Nabíjení elektromobilu z FVE. Měřící proudové trafo. Měření spotřeby 3. Jednotka SM-MU 4. Modul SM-AD 5. Nabíječka Naše řešení nabízí optimalizaci příkonu elektromobilu podle energie, která zbývá z panelů vyrovnávání při poklesu generované energie možnost omezovat produkci při nadbytku energie (omezení přetoků) Chcete nabíjet elektromobil a přitom neplatit za elektřinu? Máte fotovoltaickou elektrárnu a zátěž s proměnlivým odběrem (např. dům, kde zapnete varnou konvici, pračku a jiné spotřebiče)? Řešení je vhodné pro domácí kancelář, rodinný dům, ale i firmy, které chtějí nabíjet elektromobily přes den. Nízká spotřeba domu Vysoká spotřeba domu Toky energií podle odběru zátěže Výroba FVE Nabíjení elektromobilu Energie nakoupená ze sítě Energie pro ostatní spotřebiče Bez optimalizace Wh Optimalizace pomocí Solar Monitoru Wh Toky energií podle denní doby h h 9

10 Vzdálené odečty měřidel elektroměr. vodoměr 3. plynoměr 4. Modul SM-RM-GSM 5. SM datové centrum 3 dodavatel energie 4 Řešení vhodné pro vzdálený odečet elektroměrů, plynoměrů, vodoměrů, kalorimetrů, případně k připojení jiných zařízení, u kterých potřebujeme měřit pulzy nebo zjišťovat binární stavy. Ideální řešení pro vzdálené odečítání elektroměru za účelem odesílání dat z výroby a automatického vystavování výkazů pro CS OTE. Příklady měřidel s S0 výstupem, která lze odečítat: elektroměry plynoměry vodoměry kalorimetry a další měřidla s S0 výstupem ale i starší měřidla bez S0 Web Portal 0

11 Inteligentní domy & LCD vizualizace Solar Monitor je otevřený pro další informační systémy, kterým umožňuje zpracovávat data z fotovoltaických elektráren. Jde např. o systémy pro dohledová centra (dispečinky), ale též o systémy pro domácí automatizaci, která tak mohou integrovat jakýkoliv fotovoltaický střídač do instalace inteligentní budovy. Od listopadu 03 uvedla firma TECO a.s. na trh knihovnu SolarMonitorLib, která významně rozšiřuje možnosti PLC Foxtrot integrovat fotovoltaickou elektrárnu do instalace inteligentních domů. Inteligentní dům Solární panely Proud z panelů do střídače Střídač Řízení inteligentního domu Data ze střídače Data z FVE Je to další z kamínků do mozaiky, ze kterých lze složit a automatizovat hybridní tj. poloostrovní energetiku nebo autonomní tj. ostrovní energetiku rodinného domu. LCD vizualizace Vizualizace údajů z elektrárny je velmi populární řešení pro prezentaci technologií ve školách, úřadech a vestibulech kancelářských budov. Grafická podoba aplikace bude vytvořena na míru podle Vašich požadavků. Dodáme Vám LCD obrazovku v požadované velikosti Jednotku Solar Monitor

12 B- A+ L N SNMP brána Řízení systémem pro správu sítí (NMS) Napájecí zdroj pod dozorem např. telekomunikační sítě Odstranění výpadků Odpadají náklady na zaučení obsluhy Nejsou náklady za další software Integrace s NMS systémy např. Nagios, Tivoli, Openview, SNMP v, v, vc, v3 Bezpečnost se šifrováním (DES, AES) MIB soubor ke stažení CZECH PRODUCT Do Do Di Di Di3 DCOM Status Rs485 SM-MU Status Sensors Setup W VS+ GND Z-(Rx) Y+(Tx) SGND Rs3 ANT GSM SM-GSM SIM

13 Do Do Di Di Di3 DCOM SM-MU Status Rs485 Sensors W B- A+ AC AC AC AI+ AO AGND Status SM-AD AI+ AI- AI- AI3+ AGND DO DO DO DO GND V PE B A PE B A Sběr dat Monitorování a řízení výkonu Modulární systém na míru pro Vaši aplikaci DIN lišta Propojovací sběrnice HBUS bez dalšího drátování Přídavné moduly analogový, digitální, řízení výkonu, RF Výběr komunikačního spojení (LAN, GPRS) Agregace jednotek Cloudové řešení Modulární systém DC DC DC SM-BE Status max. 00 m GND V Rs3 ANT Status SM-BE Status GSM SM-GSM Setup VS+ GND Z-(Rx) Y+(Tx) SGND SIM CZECH PRODUCT Webový portál Web zařízení 3

14 DC AC SM-MU Status Rs485 Sensors Setup W VS+ GND Z-(Rx) Y+(Tx) SGND Do Do Di Di Di3 DCOM B- PLC brána Chytrý dům a automatizace budov Integrace s PLC Rychlá implementace Jednotné rozhraní Výměna střídače bez námahy Standard dle Modbus Sunspec Knihovna IEC 63-3 Přístup pro čtení i zápis A+ Sunspec 4

15 DC AC Do Do Di Di Di3 DCOM W SM-MU Status Rs485 Sensors Setup VS+ GND B- A+ Aktivní řízení zátěže Optimalizace spotřeby Rychlá reakční doba - 40 ms Bez kmitání a rušení Řízení výkonu střídače Intuitivní grafy Z-(Rx) Y+(Tx) SGND Aplikace klimatizace vinné sklepy bazény ohřev vody boilerem tepelná čerpadla elektromobily Pulzně šířková modulace 00% 50% 5% Plynulá změna výkonu 00% 50% 5% 5

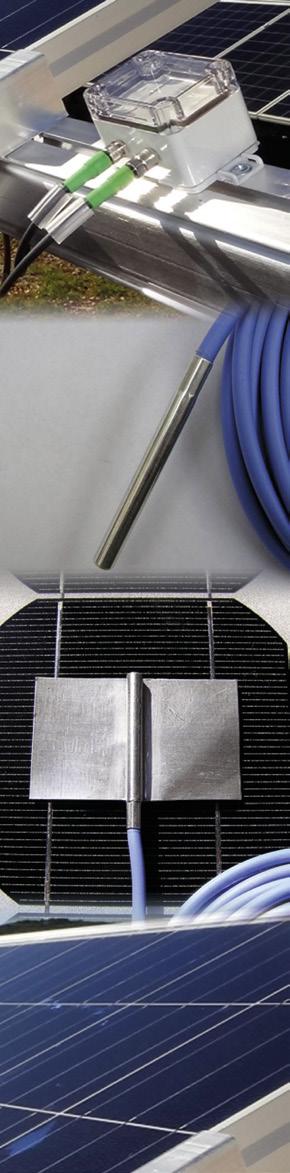

16 Senzory Připojením sady senzorů k jednotce Solar Monitor získáváte další hodnoty, které můžete sledovat. Provádět energetické audity, vypočítat potenciální výkon a porovnávat ho s tím skutečným. Hodnoty teplot a osvitu mohou zároveň sloužit ke spouštění dalších procesů, alarmů apod. Senzor osvitu Senzor osvitu je určený pro měření intenzity osvitu FV panelů. Dvě průchodky zajišťují bezpečné prodloužení sběrnice (x pro připojení k jednotce Solar Monitor a x pro připojení teplotního čidla pro měření teploty FV panelu). Montáž na upevňovací systém FV panelů. Odolný vůči povětrnostním vlivům. Senzor teploty panelu Slouží k měření teploty FV panelu. Poskytuje údaje pro porovnání s teplotou okolí a tím informaci o snížení účinnosti panelu. Montáž na zadní stranu FV panelu. Odolný vůči povětrnostním vlivům. Senzor teploty prostředí Vhodný pro měření venkovní teploty na fotovoltaické elektrárně. Poskytuje hodnoty pro porovnání s teplotou fotovoltaického panelu a tím informaci o snížení účinnosti panelu. Určený pro venkovní montáž. Odolný vůči povětrnostním vlivům. Senzor rychlosti větru Tělo anemometru je z duralového korpusu a nerezové hřídelky. Na horním konci hřídele anemometru je upevněn mosazný šestihran, spojený s plastovým výliskem kříže (Robinsonův kříž). Montáž do připravené trubky. Odolný vůči povětrnostním vlivům. 6

17 Hlavní jednotky Produkty SM-MU Basic Monitoring FVE monitoring pro střídač čte pulsy z elektroměru vzdálený dohled FVE přes Internet posílá data na webový portál P/N SM-MU Start Monitoring FVE monitoring pro střídač čte pulsy z elektroměru vzdálený dohled FVE přes Internet spínání spotřebičů dle aktuálního výkonu data ze senzorů, audit, diagnostika zjištění stavu vstupů posílá data na webový portál P/N 0040 SM-MU 60 Monitoring FVE monitoring pro 6 střídačů čte pulsy z elektroměru vzdálený dohled FVE přes Internet spínání spotřebičů dle aktuálního výkonu data ze senzorů, audit, diagnostika zjištění stavu vstupů posílá data na webový portál P/N 0040 SM-MU 300 Monitoring FVE monitoring pro 30 střídačů čte pulsy z elektroměru vzdálený dohled FVE přes Internet spínání spotřebičů dle aktuálního výkonu data ze senzorů, audit, diagnostika zjištění stavu vstupů posílá data na webový portál P/N SM-MU 000 Monitoring FVE monitoring pro 00 střídačů čte pulsy z elektroměru vzdálený dohled FVE přes Internet spínání spotřebičů dle aktuálního výkonu data ze senzorů, audit, diagnostika zjištění stavu vstupů posílá data na webový portál P/N

18 Produkty Rozšiřující moduly, Senzory SM-GSM GSM modul k hlavní jednotce posílá data a alarmy pomocí SMS mohl by být použit pro přenos dat (GPRS) připojení pomocí HBUS v DIN liště P/N 0050 SM-PC Modul pro řízení výkonu k hlavní jednotce řízení činného a jalového výkonu nastavitelné vstupy pro regulaci cos φ vstupy pro úrovně % připojení pomocí HBUS v DIN liště P/N SM-AD Modul vstupů a výstupů k hlavní jednotce rozšiřuje počet připojitelných zařízení a senzorů měří proud a napětí připojených zařízení ovládání výstupů na základě naměřených hodnot spínání zátěže podle dosaženého výkonu 3 analogové vstupy analogový a digitální výstupy (relé) připojení pomocí HBUS v DIN liště P/N SM-DI Modul digitálních vstupů k hlavní jednotce rozšiřuje počet připojitelných zařízení sleduje stav vstupů (spojeno / rozpojeno) x 5 digitálních vstupů připojení pomocí HBUS v DIN liště P/N Sada senzorů Senzory k hlavní jednotce senzor osvitu senzor teploty panelu senzor teploty okolí wire připojení k hlavní jednotce P/N 056 8

19 Rozšiřující moduly, Příslušenství Produkty SM-RM Modul vzdálených odečtů Ethernet jednoduchý monitoring vzdálené odečty po Ethernetu elektroměry, plynoměry, vodoměry apod. lze připojit až 3 měřidla najednou vyčítá pulsy ze zařízení s S0 výstupem sledování stavu vstupů posílá data na webový portál P/N SM-RM-GSM Modul vzdálených odečtů Ethernet, GPRS jednoduchý monitoring vzdálené odečty po Ethernetu a přes GPRS elektroměry, plynoměry, vodoměry apod. lze připojit až 3 měřidla najednou vyčítá pulsy ze zařízení s S0 výstupem sledování stavu vstupů posílá data na webový portál P/N Zdroj napětí V/,5A Meanwell Zdroj napětí pro hlavní jednotku fázový, montáž na DIN lištu, úzké provedení P/N 074 Adaptér V/0,5A Zdroj napětí pro hlavní jednotku fázový, do zásuvky P/N Anemometr Senzor rychlosti větru zařízení pro měření rychlosti větru P/N

20 Monitoring Vaší fotovoltaické elektrárny za skvělou cenu Solar Monitor s.r.o. Žižkova 56, 50 Turnov tel. : info@solarmonitor.cz website eshop shop.solarmonitor.cz web portal portal.solarmonitor.cz wikipedia wiki.solarmonitor.cz
