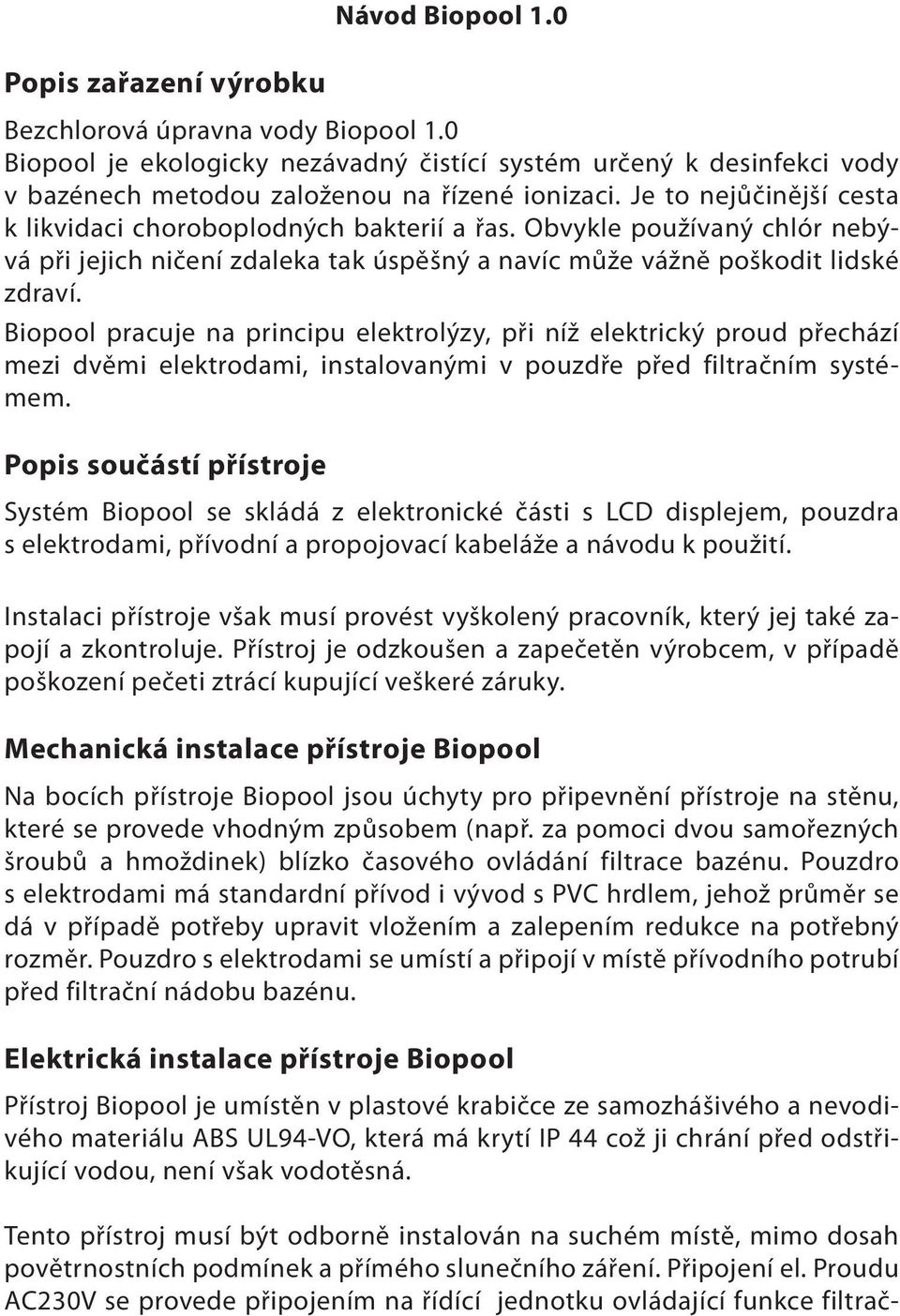

2 Návod Biopool 1.0 Popis zařazení výrobku Bezchlorová úpravna vody Biopool 1.0 Biopool je ekologicky nezávadný čistící systém určený k desinfekci vody v bazénech metodou založenou na řízené ionizaci. Je to nejůčinější cesta k likvidaci choroboplodných bakterií a řas. Obvykle používaný chlór nebývá při jejich ničení zdaleka tak úspěšný a navíc může vážně poškodit lidské zdraví. Biopool pracuje na principu elektrolýzy, při níž elektrický proud přechází mezi dvěmi elektrodami, instalovanými v pouzdře před filtračním systémem. Popis součástí přístroje Systém Biopool se skládá z elektronické části s LCD displejem, pouzdra s elektrodami, přívodní a propojovací kabeláže a návodu k použití. Instalaci přístroje však musí provést vyškolený pracovník, který jej také zapojí a zkontroluje. Přístroj je odzkoušen a zapečetěn výrobcem, v případě poškození pečeti ztrácí kupující veškeré záruky. Mechanická instalace přístroje Biopool Na bocích přístroje Biopool jsou úchyty pro připevnění přístroje na stěnu, které se provede vhodným způsobem (např. za pomoci dvou samořezných šroubů a hmoždinek) blízko časového ovládání filtrace bazénu. Pouzdro s elektrodami má standardní přívod i vývod s PVC hrdlem, jehož průměr se dá v případě potřeby upravit vložením a zalepením redukce na potřebný rozměr. Pouzdro s elektrodami se umístí a připojí v místě přívodního potrubí před filtrační nádobu bazénu. Elektrická instalace přístroje Biopool Přístroj Biopool je umístěn v plastové krabičce ze samozhášivého a nevodivého materiálu ABS UL94-VO, která má krytí IP 44 což ji chrání před odstřikující vodou, není však vodotěsná. Tento přístroj musí být odborně instalován na suchém místě, mimo dosah povětrnostních podmínek a přímého slunečního záření. Připojení el. Proudu AC230V se provede připojením na řídící jednotku ovládající funkce filtrač-

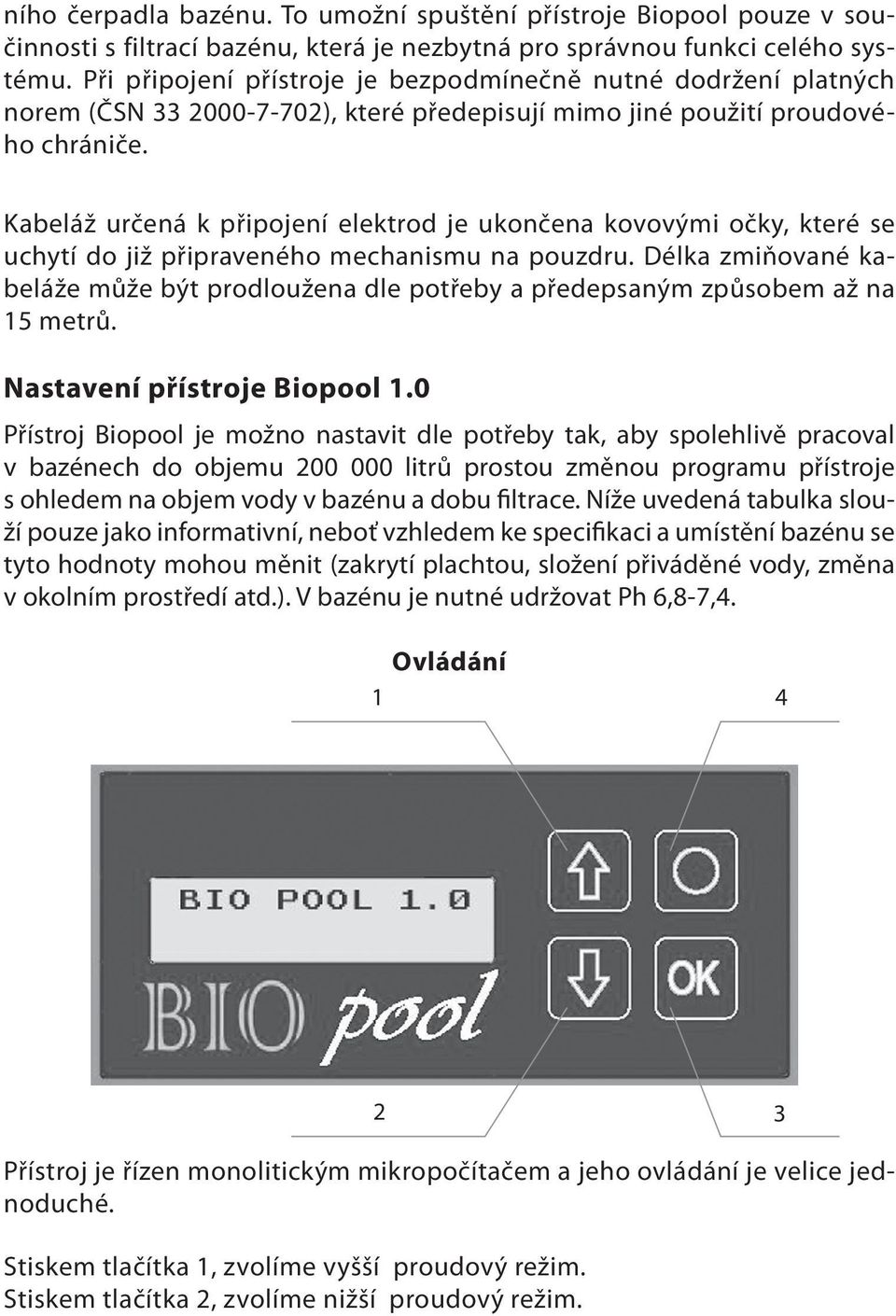

3 ního čerpadla bazénu. To umožní spuštění přístroje Biopool pouze v součinnosti s filtrací bazénu, která je nezbytná pro správnou funkci celého systému. Při připojení přístroje je bezpodmínečně nutné dodržení platných norem (ČSN ), které předepisují mimo jiné použití proudového chrániče. Kabeláž určená k připojení elektrod je ukončena kovovými očky, které se uchytí do již připraveného mechanismu na pouzdru. Délka zmiňované kabeláže může být prodloužena dle potřeby a předepsaným způsobem až na 15 metrů. Nastavení přístroje Biopool 1.0 Přístroj Biopool je možno nastavit dle potřeby tak, aby spolehlivě pracoval v bazénech do objemu litrů prostou změnou programu přístroje s ohledem na objem vody v bazénu a dobu filtrace. Níže uvedená tabulka slouží pouze jako informativní, neboť vzhledem ke specifikaci a umístění bazénu se tyto hodnoty mohou měnit (zakrytí plachtou, složení přiváděné vody, změna v okolním prostředí atd.). V bazénu je nutné udržovat Ph 6,8-7,4. Ovládání Přístroj je řízen monolitickým mikropočítačem a jeho ovládání je velice jednoduché. Stiskem tlačítka 1, zvolíme vyšší proudový režim. Stiskem tlačítka 2, zvolíme nižší proudový režim.

4 Po stisku tlačítka 3 provede BIO pool měření odporu vody na maximální proud 100mA, které trvá několik vteřin a při měření zobrazí údaj o hodnotě maximálního odběru na LCD. Tento údaj vám může pomoci, při stanovení celkové alkality vody. Po ukončení režimu měření se BIO pool přepne na poslední zvolený program. Tlačítko 4 uvede BIO pool do režimu spánku. Mezi elektrodami bude dál protékat jen stabilizační napětí. (cca2ma) BIO pool opět zapnete opakovaným stiskem tohoto tlačítka. Pokud je podsvětlení LCD vypnuto, stisk kteréhokoli z tlačítek nejprve zapne podsvětlení a teprve opakovaný stisk provede funkci konkrétního tlačítka. Podsvětlení LCD se vypíná samo po uplynutí několika vteřin, kdy si BIO pool ukládá nastavení. V případě přerušení napájení si pak BIO pool pamatuje poslední zvolený režim (Zvolený program, nebo spánek) a po obnovení napájení v něm pokračuje. Těsně před uvedením přístroje Biopool do provozu musí být hodnoty Ph a alkality vody upraveny na následující hodnoty. Ph: 6,8-7,4 alkalita: ppm snížíme dávkování chlóru na 50% Biopool nastavíme pomocí dotekové klávesnice v osmi provozních stupních. Proud (ma) Vnitřní bazén (m3) Venkovní bazén (m3) Min. doba filtrace hod./den hod./den hod./den hod./den hod./den hod./den hod./den hod./den

5 Doba filtrace je orientační, závisí na výkonu čerpadla a filtračního systému. Pro správnou funkci je nutné, aby celý objem vody prošel denně systémem nejméně dvakrát. Po týdnu Opět zkontrolujeme Ph vody, v případě nutnosti upravíme na požadované hodnoty. Dále pak zkontrolujeme hladinu Mědi ve vodě a snížíme dávku chlóru na 25%. Po druhém týdnu používání provedeme opět již zmiňované kontroly a snížíme na konečných 10% z původního množství chlóru. Dále pak už přidáváme pouze 1 gram chlóru na m3 vody jedenkrát za 15 dní a udržujeme Ph v uvedeném rozmezí. Ph a obsah mědi kontrolujeme v intervalech cca. 10ti dnů. Pozn.: Pohybuje-li se obsah mědi ve stanoveném rozmezí 0,2-0,6 mg/l je vše v pořádku, je-li hodnota nižší, nebo vyšší přepneme program dle návodu na předchozí nebo následující bez ohledu na skutečný objem vody, čímž zvýšíme, nebo naopak snížíme množství uvolňované mědi. Čištění elektrod Čištění provádějte dle potřeby (cca jednou za měsíc) jednorázovou úpravou solinity vody. Použijte obyčejnou kuchyňskou sůl (NaCl). Jeli nádoba s elektrodami na sacím potrubí vysypte dvě polévkové lžíce do skimmeru, je li na výtlačném potrubí, vsypte stejné množství do košíku vlasového předfiltru čerpadla. Je nutná vizuální kontrola elektrod, elektrody mají omezenou životnost, která záleží především na objemu upravované vody. Elektrody se postupně rozkládají a ubývají. Při běžném používání u bazénu o objemu 20m3 mají životnost přibližně dva roky.

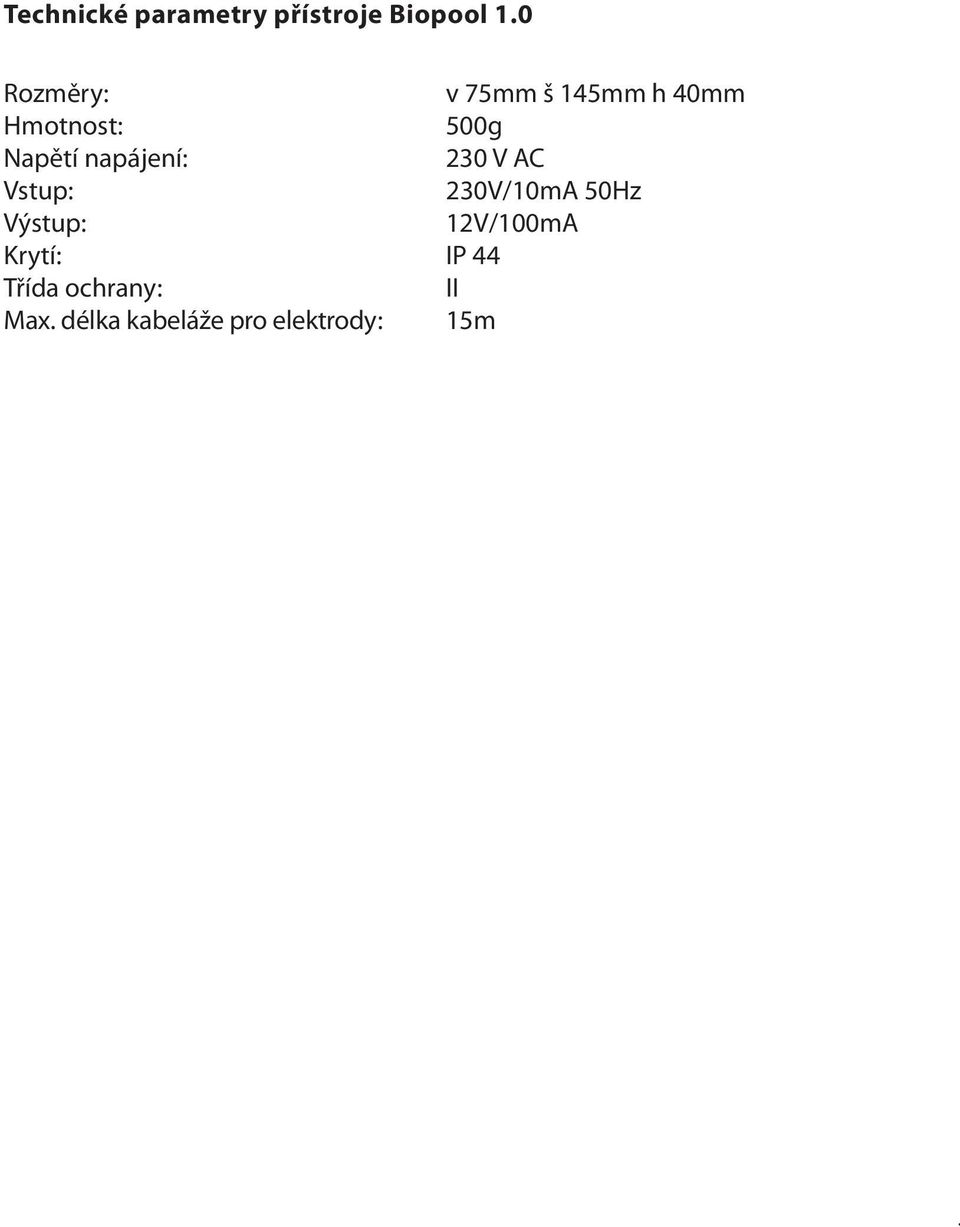

6 Technické parametry přístroje Biopool 1.0 Rozměry: v 75mm š 145mm h 40mm Hmotnost: 500g Napětí napájení: 230 V AC Vstup: 230V/10mA 50Hz Výstup: 12V/100mA Krytí: IP 44 Třída ochrany: II Max. délka kabeláže pro elektrody: 15m

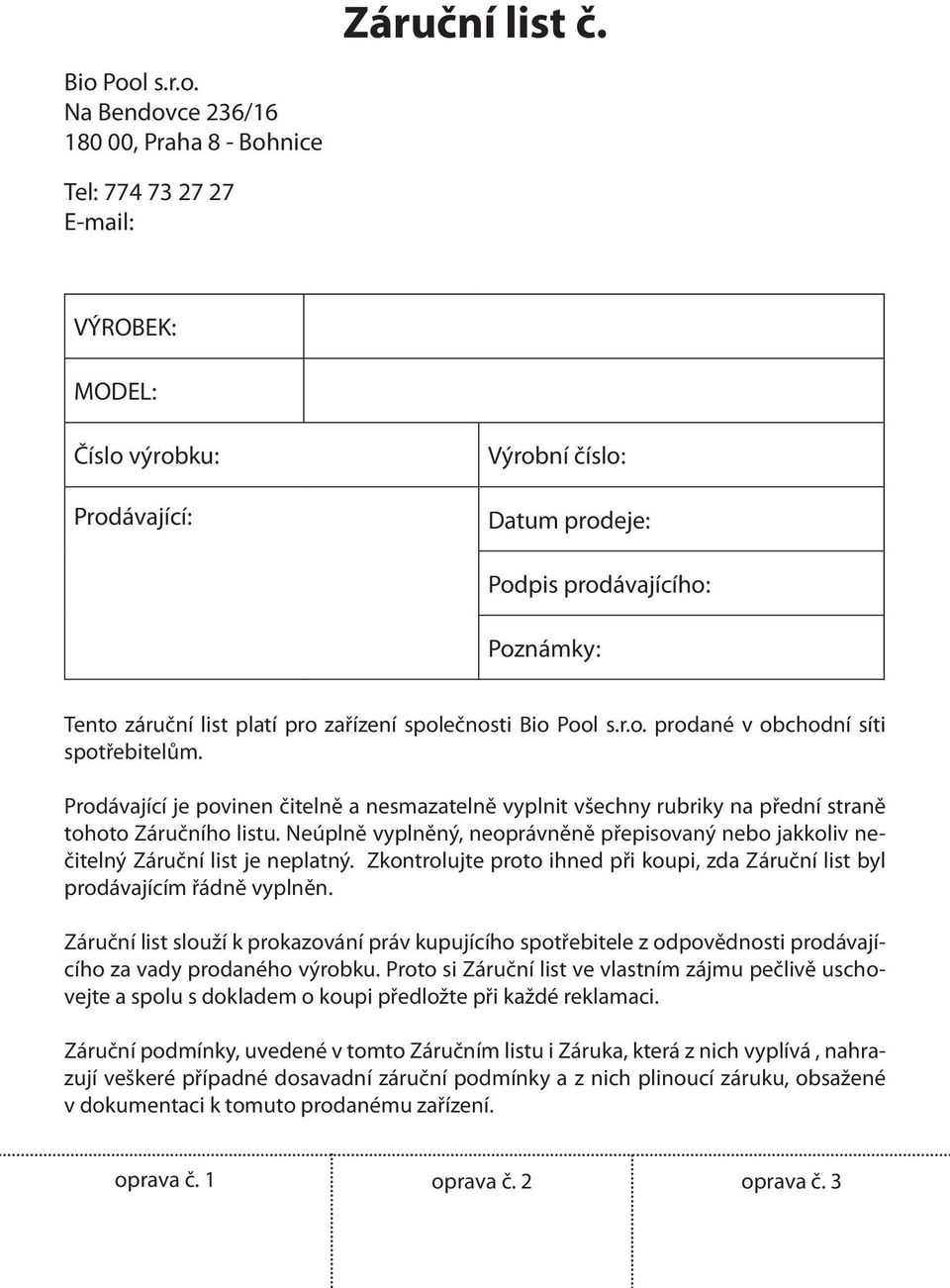

7 Bio Pool s.r.o. Na Bendovce 236/ , Praha 8 - Bohnice Záruční list č. Tel: VÝROBEK: MODEL: Číslo výrobku: Prodávající: Výrobní číslo: Datum prodeje: Podpis prodávajícího: Poznámky: Tento záruční list platí pro zařízení společnosti Bio Pool s.r.o. prodané v obchodní síti spotřebitelům. Prodávající je povinen čitelně a nesmazatelně vyplnit všechny rubriky na přední straně tohoto Záručního listu. Neúplně vyplněný, neoprávněně přepisovaný nebo jakkoliv nečitelný Záruční list je neplatný. Zkontrolujte proto ihned při koupi, zda Záruční list byl prodávajícím řádně vyplněn. Záruční list slouží k prokazování práv kupujícího spotřebitele z odpovědnosti prodávajícího za vady prodaného výrobku. Proto si Záruční list ve vlastním zájmu pečlivě uschovejte a spolu s dokladem o koupi předložte při každé reklamaci. Záruční podmínky, uvedené v tomto Záručním listu i Záruka, která z nich vyplívá, nahrazují veškeré případné dosavadní záruční podmínky a z nich plinoucí záruku, obsažené v dokumentaci k tomuto prodanému zařízení. oprava č. 1 oprava č. 2 oprava č. 3

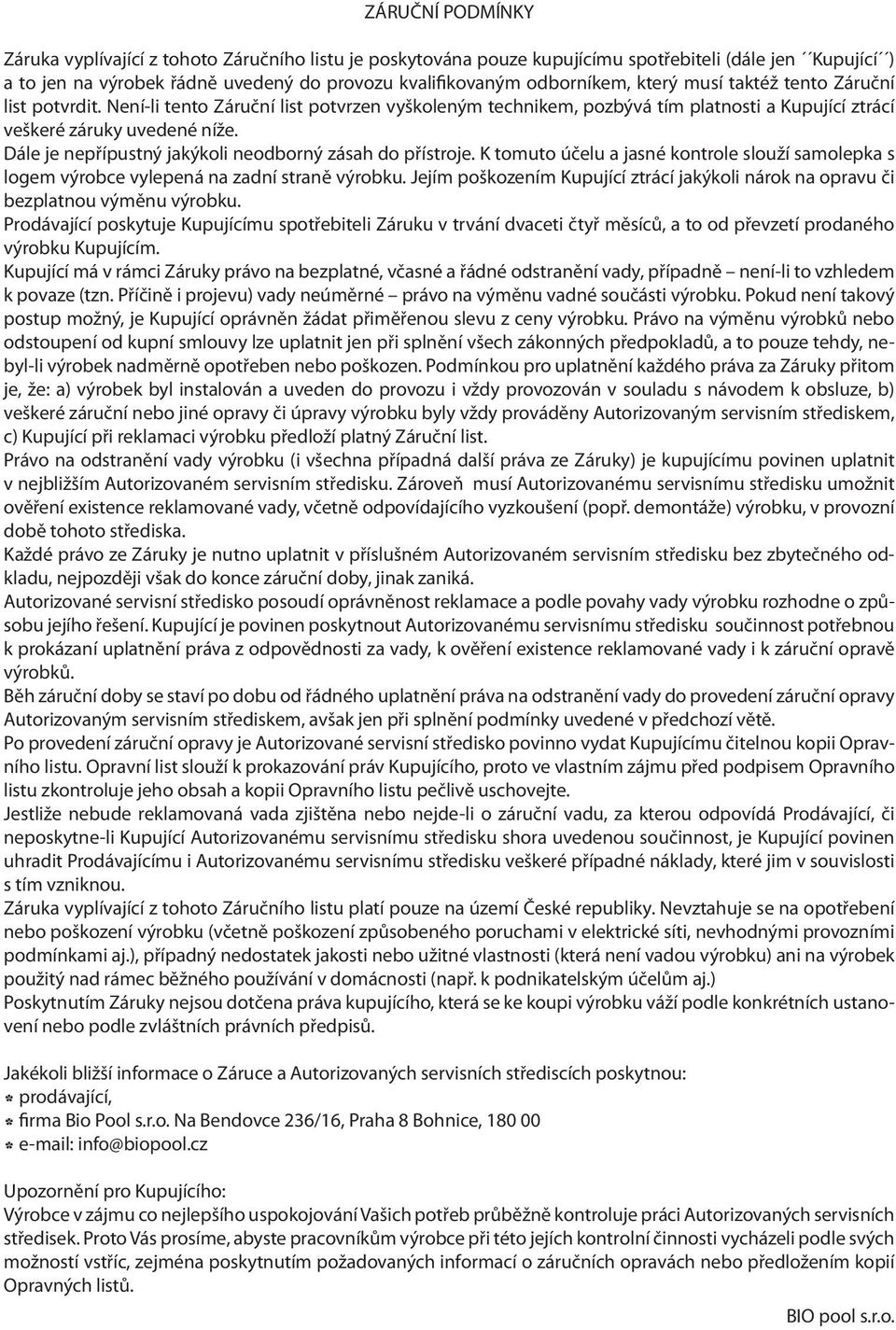

8 ZÁRUČNÍ PODMÍNKY Záruka vyplívající z tohoto Záručního listu je poskytována pouze kupujícímu spotřebiteli (dále jen Kupující ) a to jen na výrobek řádně uvedený do provozu kvalifikovaným odborníkem, který musí taktéž tento Záruční list potvrdit. Není-li tento Záruční list potvrzen vyškoleným technikem, pozbývá tím platnosti a Kupující ztrácí veškeré záruky uvedené níže. Dále je nepřípustný jakýkoli neodborný zásah do přístroje. K tomuto účelu a jasné kontrole slouží samolepka s logem výrobce vylepená na zadní straně výrobku. Jejím poškozením Kupující ztrácí jakýkoli nárok na opravu či bezplatnou výměnu výrobku. Prodávající poskytuje Kupujícímu spotřebiteli Záruku v trvání dvaceti čtyř měsíců, a to od převzetí prodaného výrobku Kupujícím. Kupující má v rámci Záruky právo na bezplatné, včasné a řádné odstranění vady, případně není-li to vzhledem k povaze (tzn. Příčině i projevu) vady neúměrné právo na výměnu vadné součásti výrobku. Pokud není takový postup možný, je Kupující oprávněn žádat přiměřenou slevu z ceny výrobku. Právo na výměnu výrobků nebo odstoupení od kupní smlouvy lze uplatnit jen při splnění všech zákonných předpokladů, a to pouze tehdy, nebyl-li výrobek nadměrně opotřeben nebo poškozen. Podmínkou pro uplatnění každého práva za Záruky přitom je, že: a) výrobek byl instalován a uveden do provozu i vždy provozován v souladu s návodem k obsluze, b) veškeré záruční nebo jiné opravy či úpravy výrobku byly vždy prováděny Autorizovaným servisním střediskem, c) Kupující při reklamaci výrobku předloží platný Záruční list. Právo na odstranění vady výrobku (i všechna případná další práva ze Záruky) je kupujícímu povinen uplatnit v nejbližším Autorizovaném servisním středisku. Zároveň musí Autorizovanému servisnímu středisku umožnit ověření existence reklamované vady, včetně odpovídajícího vyzkoušení (popř. demontáže) výrobku, v provozní době tohoto střediska. Každé právo ze Záruky je nutno uplatnit v příslušném Autorizovaném servisním středisku bez zbytečného odkladu, nejpozději však do konce záruční doby, jinak zaniká. Autorizované servisní středisko posoudí oprávněnost reklamace a podle povahy vady výrobku rozhodne o způsobu jejího řešení. Kupující je povinen poskytnout Autorizovanému servisnímu středisku součinnost potřebnou k prokázaní uplatnění práva z odpovědnosti za vady, k ověření existence reklamované vady i k záruční opravě výrobků. Běh záruční doby se staví po dobu od řádného uplatnění práva na odstranění vady do provedení záruční opravy Autorizovaným servisním střediskem, avšak jen při splnění podmínky uvedené v předchozí větě. Po provedení záruční opravy je Autorizované servisní středisko povinno vydat Kupujícímu čitelnou kopii Opravního listu. Opravní list slouží k prokazování práv Kupujícího, proto ve vlastním zájmu před podpisem Opravního listu zkontroluje jeho obsah a kopii Opravního listu pečlivě uschovejte. Jestliže nebude reklamovaná vada zjištěna nebo nejde-li o záruční vadu, za kterou odpovídá Prodávající, či neposkytne-li Kupující Autorizovanému servisnímu středisku shora uvedenou součinnost, je Kupující povinen uhradit Prodávajícímu i Autorizovanému servisnímu středisku veškeré případné náklady, které jim v souvislosti s tím vzniknou. Záruka vyplívající z tohoto Záručního listu platí pouze na území České republiky. Nevztahuje se na opotřebení nebo poškození výrobku (včetně poškození způsobeného poruchami v elektrické síti, nevhodnými provozními podmínkami aj.), případný nedostatek jakosti nebo užitné vlastnosti (která není vadou výrobku) ani na výrobek použitý nad rámec běžného používání v domácnosti (např. k podnikatelským účelům aj.) Poskytnutím Záruky nejsou dotčena práva kupujícího, která se ke koupi výrobku váží podle konkrétních ustanovení nebo podle zvláštních právních předpisů. Jakékoli bližší informace o Záruce a Autorizovaných servisních střediscích poskytnou: * prodávající, * firma Bio Pool s.r.o. Na Bendovce 236/16, Praha 8 Bohnice, * info@biopool.cz Upozornění pro Kupujícího: Výrobce v zájmu co nejlepšího uspokojování Vašich potřeb průběžně kontroluje práci Autorizovaných servisních středisek. Proto Vás prosíme, abyste pracovníkům výrobce při této jejích kontrolní činnosti vycházeli podle svých možností vstříc, zejména poskytnutím požadovaných informací o záručních opravách nebo předložením kopií Opravných listů. BIO pool s.r.o.
