1 Uživatelská příručka zařízení NetMonitor Verze: , InterWay CZ s.r.o., Točitá 1902/36, Praha 4 Krč, info@interwaycz.cz,

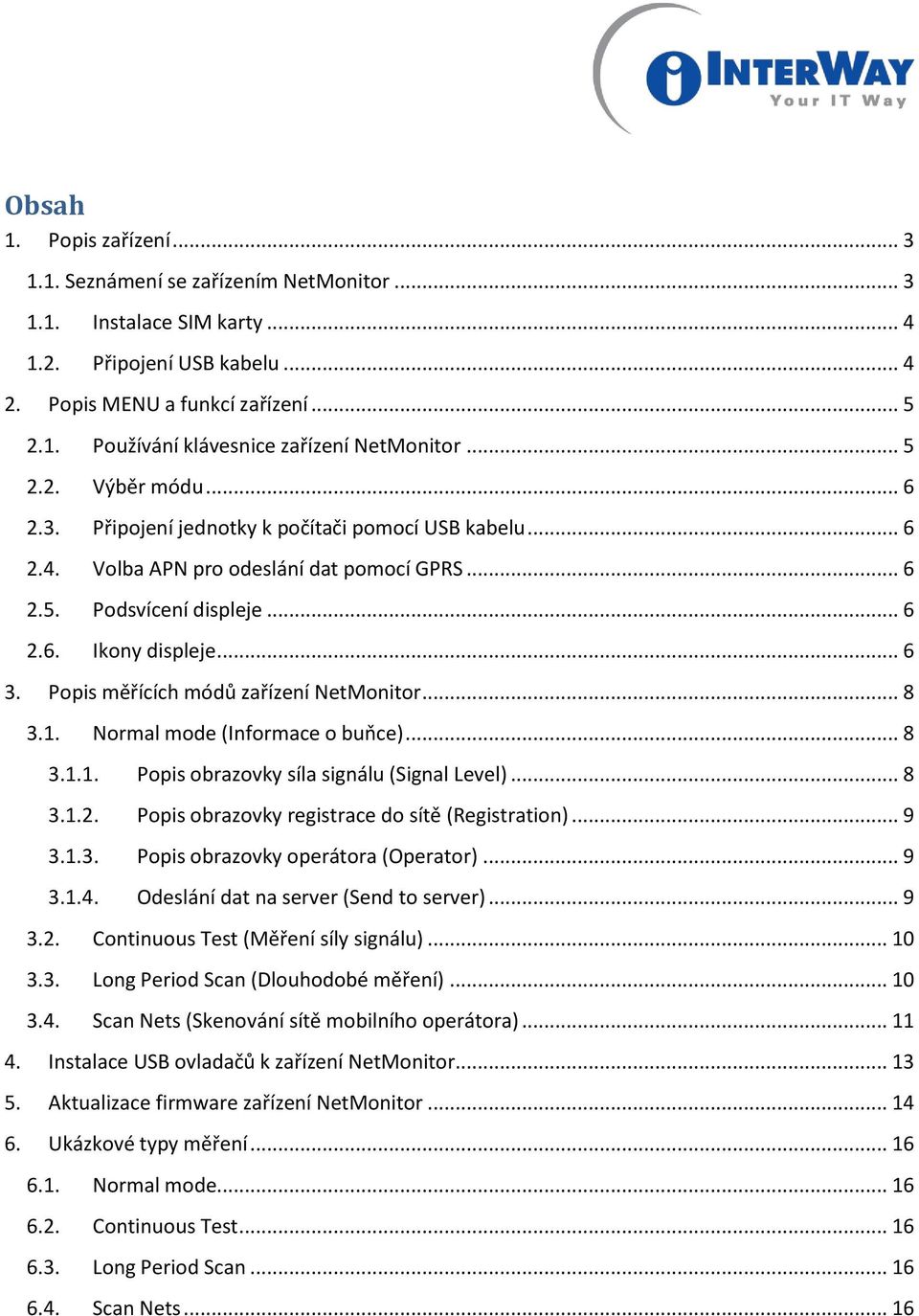

2 Obsah 1. Popis zařízení Seznámení se zařízením NetMonitor Instalace SIM karty Připojení USB kabelu Popis MENU a funkcí zařízení Používání klávesnice zařízení NetMonitor Výběr módu Připojení jednotky k počítači pomocí USB kabelu Volba APN pro odeslání dat pomocí GPRS Podsvícení displeje Ikony displeje Popis měřících módů zařízení NetMonitor Normal mode (Informace o buňce) Popis obrazovky síla signálu (Signal Level) Popis obrazovky registrace do sítě (Registration) Popis obrazovky operátora (Operator) Odeslání dat na server (Send to server) Continuous Test (Měření síly signálu) Long Period Scan (Dlouhodobé měření) Scan Nets (Skenování sítě mobilního operátora) Instalace USB ovladačů k zařízení NetMonitor Aktualizace firmware zařízení NetMonitor Ukázkové typy měření Normal mode Continuous Test Long Period Scan Scan Nets... 16

3 1. Popis zařízení 1.1. Seznámení se zařízením NetMonitor Obrázek 1 - Pohled zepředu Obrázek 4 - Pohled zezadu Obrázek 3 - Pohled ze shora 1. Displej 2. Klávesnice 3. Konektor GSM antény 4. USB konektor 5. Kryt držáku SIM karty Obrázek 2 - pohled ze zdola Toto zařízení smí obsluhovat pouze poučená a kvalifikovaná osoba. Při neodborném zacházení hrozí rozbití přístroje.

4 1.1. Instalace SIM karty Sejmutí zadního krytu se provádí pomocí vybrání v horní části. Zadní kryt drží pomocí magnetů a jeho otevření lze pohodlně provést nehtem, nebo šroubovákem lehkým tahem od krabičky. SIM karta se vkládá Obrázek 5 - Sejmutí krytu zařízení do držáku SIM karty kontakty a skoseným rohem dolů. Pod krytem je též tlačítko RESET. Toto tlačítko slouží k restartu zařízení. Obrázek 6 - Vložení SIM karty 1.2. Připojení USB kabelu Zařízení se k počítači připojuje pomocí kabelu USB typu A-B. Konektor pro připojení je umístěn ve spodní části zařízení. USB lze připojovat jak v zapnutém, tak ve vypnutém stavu. Tento port zároveň slouží k nabíjení zařízení (např. auto adaptér, notebook, atd.)

5 2. Popis MENU a funkcí zařízení Zapnutí zařízení se provádí stiskem klávesy ENTER. Po zapnutí se zobrazí úvodní obrazovka. Následně tlačítko ENTER uvolníme. Poté probíhá testování přítomnosti SIM karty. Pokud test proběhne chybně (např. není vložena SIM karta), zobrazí se nápis NO SIM. V případě, že je požadován PIN kód pro SIM kartu, zobrazí se nápis SIM PIN. Zadejte kód PIN a potvrďte klávesou ENTER. V případě chyby při zadávání stiskněte CLEAR (SHIFT + ENTER). Po zadání kódu PIN se provede jeho kontrola. Při úspěšné kontrole je zobrazen nápis PIN OK a pokračuje se v testu zařízení. Při neúspěchu je naopak zobrazen nápis PIN ERROR a jste požádáni o jeho znovu zadání. Po úspěšné kontrole SIM karty pokračuje pokus o registraci do GSM sítě. Obrázek 14 - Chybný PIN kód Obrázek 11 Přihlašování do SGM sítě V případě úspěchu se zobrazí název operátora (v tomto případe T- Mobile). V případě neúspěchu přihlášení do sítě GSM se zobrazí hláška o nedostupnosti sítě NOT AVAILABLE. Po nalezení sítě a registraci se synchronizuje čas v zařízení (v sítích ČR O2, T-Mobile a Vodafone se provádí tato synchronizace automaticky.) Čas je možno zkontrolovat stiskem klávesy F1 (SHIFT + 7). Pokud se nepodaří čas nastavit ze sítě GSM, je načten z časového serveru nist.time.gov. V případě, že se nepodaří nastavit čas, zobrazí se hláška NO TIME. Obrázek 7 - Start zařízení Obrázek 8 - zařízení bez SIM karty Obrázek 9 - Vložené PIN kódu Obrázek 10 - kontrola kódu PIN Obrázek 16 Správný PIN kód Obrázek 15 Vložení kódu PIN Obrázek 12 - Přihlášení do SGM sítě Obrázek 13 Nedostupná GSM síť Obrázek 17 - Získávání času Obrázek 18 - Čas nenastaven 2.1. Používání klávesnice zařízení NetMonitor Pro zapnutí zařízení slouží dlouhý stisk klávesy ENTER. Pro vypnutí zařízení slouží klávesa F2(SHIFT + 9). Pro opravu údajů během psaní slouží klávesa CLEAR (SHIFT + ENTER). Pro ukončení a návrat do základní obrazovky slouží klávesa F5 (SHIFT + 3). Pro potvrzení volby při zadávání stiskněte klávesu ENTER. Nastavení času na základní obrazovce F1 (SHIFT + 7). Připojené zařízení NetMonitor pomocí kabelu USB a spojení s počítačem SHIFT + 0.

6 Zobrazení volby APN v základní obrazovce F5 (SHIFT + 3). Nastavení podsvícení displeje v základní obrazovce F4 (SHIFT + 1). Odeslání dat na server po uskutečněném měření F5 (SHIFT + 3) Výběr módu Po startu zařízení se zobrazí hlavní obrazovka. Zde uživatel vybírá, v jakém módu bude se zařízením NetMonitor pracovat. Slouží k tomu klávesy 1 až 4. Obrázek 19 - Výběr módu měření 1) Normal mode (Informace o buňce) - poskytuje ty nejzákladnější informace o síti, jako je síla signálu, údaje o BTS, registrace do síti GSM/GPRS a název operátora (viz Normal mode) 2) Continuous Test (Měření síly signálu) - režim postupného testu síly signálu (viz Continuous Test). 3) Long Period Scan (Dlouhodobé měření) - režim dlouhodobého skenování sítě (viz Long Period Scan). 4) Scan Nets (Skenování sítě mobilního operátora) - režim skenování dostupných GSM sítí (viz Scan Nets) Připojení jednotky k počítači pomocí USB kabelu Po připojení zařízení Netmonitor USB kabelem k počítači, se po stisku kláves SHIFT + 0 zobrazí na displeji Module Connected. Tím zařízení oznamuje, že je spojeno s počítačem. Obrázek 20 - Připojení USB kabelu 2.4. Volba APN pro odeslání dat pomocí GPRS Výběr APN se provádí stiskem klávesy F5 (SHIFT + 3) a dále výběr čísly 3. Lze zvolit jedno ze tří APN uložených v modulu. Vybrané APN se zobrazí na místě xxxxx. Potvrzení vybrané volby se provede klávesou Enter. Obrázek 21 - Výběr APN 1 až 2.5. Podsvícení displeje Zapnutí a vypnutí podsvícení displeje se provádí pomocí tlačítka F4 (SHIFT + 1) Ikony displeje Při každém testu a načtení nových dat problikne symbol u pravého horního rohu displeje. V pravém horním rohu jsou i informace o stavu baterie, popřípadě symbol nabíjení nebo připojení pomocí USB kabelu. Symboly u baterie:

7 Prázdná ¼ Polovina ¾ Plná kapacita Připojené USB Připojené k napájení

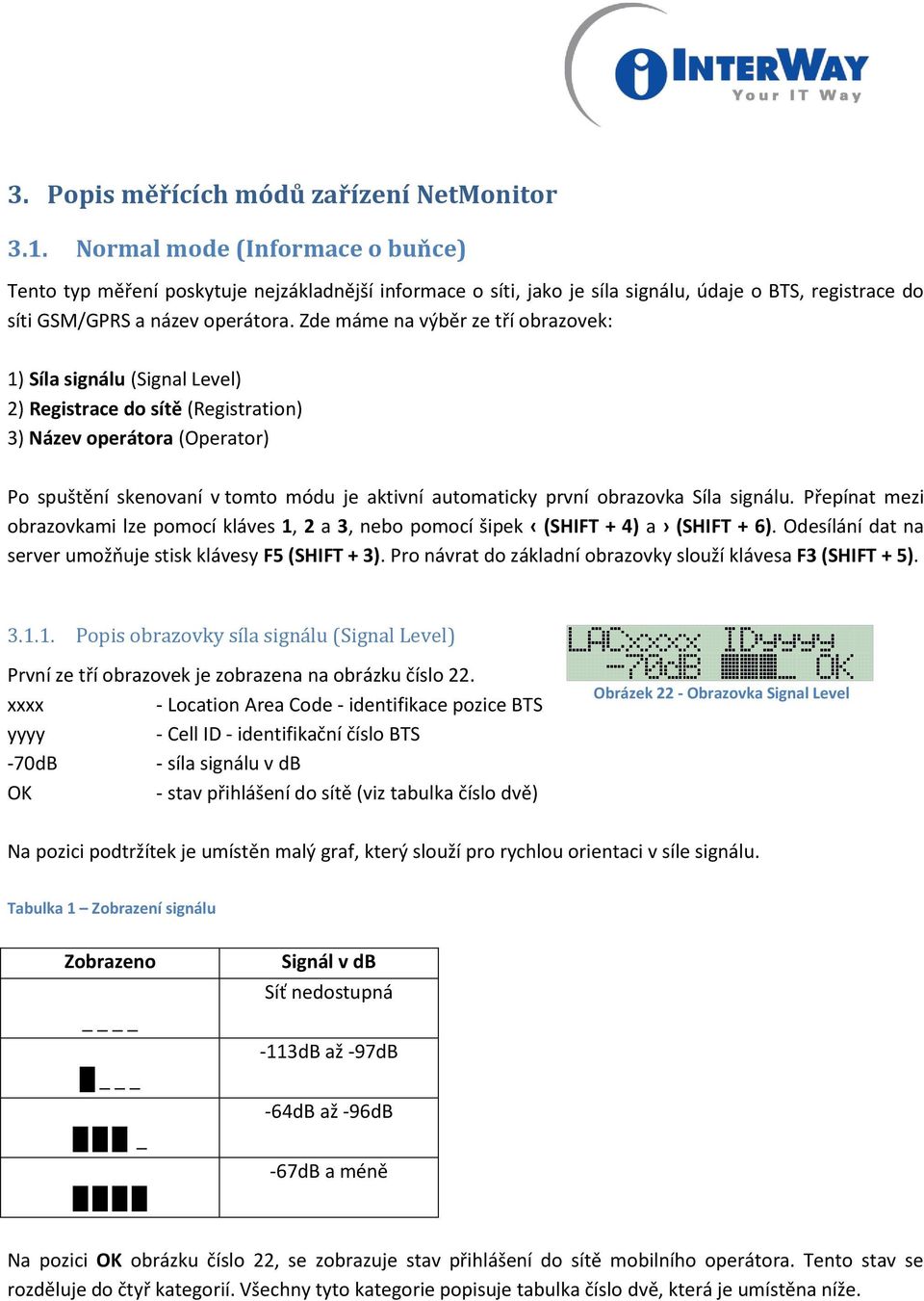

8 3. Popis měřících módů zařízení NetMonitor 3.1. Normal mode (Informace o buňce) Tento typ měření poskytuje nejzákladnější informace o síti, jako je síla signálu, údaje o BTS, registrace do síti GSM/GPRS a název operátora. Zde máme na výběr ze tří obrazovek: 1) Síla signálu (Signal Level) 2) Registrace do sítě (Registration) 3) Název operátora (Operator) Po spuštění skenovaní v tomto módu je aktivní automaticky první obrazovka Síla signálu. Přepínat mezi obrazovkami lze pomocí kláves 1, 2 a 3, nebo pomocí šipek (SHIFT + 4) a (SHIFT + 6). Odesílání dat na server umožňuje stisk klávesy F5 (SHIFT + 3). Pro návrat do základní obrazovky slouží klávesa F3 (SHIFT + 5) Popis obrazovky síla signálu (Signal Level) První ze tří obrazovek je zobrazena na obrázku číslo 22. xxxx - Location Area Code - identifikace pozice BTS yyyy - Cell ID - identifikační číslo BTS -70dB - síla signálu v db OK - stav přihlášení do sítě (viz tabulka číslo dvě) Obrázek 22 - Obrazovka Signal Level Na pozici podtržítek je umístěn malý graf, který slouží pro rychlou orientaci v síle signálu. Tabulka 1 Zobrazení signálu Zobrazeno _ _ Signál v db Síť nedostupná -113dB až -97dB -64dB až -96dB -67dB a méně Na pozici OK obrázku číslo 22, se zobrazuje stav přihlášení do sítě mobilního operátora. Tento stav se rozděluje do čtyř kategorií. Všechny tyto kategorie popisuje tabulka číslo dvě, která je umístěna níže.

9 Tabulka 2 Stav přihlášení do sítě Zobrazeno N/A Popis Síť nedostupná??? Velmi slabý signál? Slabý signál OK Dostatečný signál Popis obrazovky registrace do sítě (Registration) Registrace do sítě GSM a do sítě GPRS aktivní. Registrace pouze do sítě GSM. Obrázek 23 - Registrace úspěšná Obrázek 24 - Registrace jen do GSM sítě Sítě nejsou dostupné. Obrázek 25 - Nedostupné sítě Popis obrazovky operátora (Operator) XXXXXX - představuje název operátora Obrázek 26 - Obrazovka Operator Odeslání dat na server (Send to server) Aktuální naměřená data je možno odeslat na server. Po stisku F5 (SHIFT + 3). Obrázek 27 - Odeslání dat na server Následující obrazovka požaduje zadání druhu použité antény. Volba se provádí pomocí kláves 1 až 4. Obrázek 29 - Výběr antény Následně se objeví výzva k zadání čísla měrného bodu (toto číslo může být až šestnáctimístné). Obrázek 28 - Volba měrného bodu Další obrazovka, žádá o potvrzení odeslání dat na server. Číslo 1234 je v tomto příkladu zadané číslo měřeného bodu. Po stisku tlačítka Obrázek 30 - Odeslání na server

10 Obrázek 40 - Ukládání dat ENTER jsou data odeslána na server. Libovolná jiná klávesa provede návrat na základní obrazovku. Po stisku tlačítka Enter informuje zařízení o pokusu navázat spojení se serverem. Je-li spojení se serverem úspěšně navázáno, informuje zařízení obrazovkou se zprávou CONNECTED. Poté, co byla data úspěšně odeslána, zobrazí zařízení informaci o odpojování se od serveru. Jestliže zařízení odešle data v pořádku, zobrazí se informace SEND OK. V případě neúspěšného odeslání dat je zobrazena zpráva Transmit Error. Obrázek 31 Připojování na server Obrázek 32 - Zařízení připojeno k serveru Obrázek 33 - Odpojování od serveru Obrázek 34 - Odeslání v pořádku 3.2. Continuous Test (Měření síly signálu) Tento režim slouží pro změření kvality signálu vícenásobným testem. Po spuštění tohoto testu začne NetMonitor sám testovat Obrázek 36 - Měření síly signálu každých 10 sekund sílu signálu. Každý vzorek si uloží pro pozdější zobrazení. NetMonitor takto provede 30 vzorků a test ukončí. Test lze kdykoliv zastavit stisknutím tlačítka CLEAR (SHIFT + ENTER). Po ukončení testu je možné prohlížet naměřené Obrázek 37 - Testování dokončeno výsledky. K tomu slouží obrazovka zobrazení výsledků, ve které se lze pohybovat pomocí tlačítek 8, pro zobrazení staršího výsledku, a tlačítkem 2, pro zobrazení novějšího výsledku. Číslo na začátku řádku udává číslo výsledku. Čím je číslo menší, tím se jedná o starší vzorek (1 - nejstarší, 30 - nejnovější). Výsledky tohoto testu lze odeslat na server po stisku F5 (SHIFT + 3). Viz odeslání dat na server Long Period Scan (Dlouhodobé měření) Obrázek 35 - Chyba v odeslání dat Tento režim je určen pro dlouhodobé měření síly signálu (limitováno pouze kapacitou použitého napájecího zdroje). Data jsou ihned po změření odesílána na server. V případě nedostupnosti Obrázek 38 - Long Period Scan serveru jsou data uložena v interní paměti zařízení, kam je možno uložit až 456 měření. Tento test se opakuje dle nastavení zařízení nepřetržitě do ručního vypnutí pomocí volby CLEAR (SHIFT+ENTER) stisknuté na min. 2 sekundy, nebo do vyčerpání baterie. Po nastavení dat nutného pro odesílání (typu antény, číslo měřícího bodu) je automaticky vypnuto podsvícení displeje. Při provádění dlouhodobého měření se na displeji zobrazí Please wait. Informuje o právě probíhajícím měření. Po úspěšném měření dojde k odeslání dat Obrázek 39 - Ukládání dat do paměti

11 na server a zobrazí se hlášky stejné jako při ručním odesílání. V případě, že se nepodaří data odeslat na server, jsou tato uložena do paměti zařízení NetMonitor pro další zpracování. V průběhu ukládání dat se zobrazí nápis STORING DATA. Jsou-li data uložena v pořádku do paměti přístroje, zobrazí se obrazovka DATA STORED OK. Vyskytne-li se nějaká chyba při ukládání dat, Obrázek 42 - Data uložena informuje nás obrazovka DATA STORED FAIL. Obrázek 41 - Data neuložena Data uložena v paměti zařízení NetMonitor lze zobrazit po připojení k počítači přes aplikaci InterWay NetMonitor Tool. Po odeslání nebo uložení dat do paměti přístroje se zobrazí obrazovka Scan xx OK Obrázek 43 - Provádění skenování Zde je zobrazeno číslo posledního testu xx a čas, za jak dlouho bude provedeno další měření yy. Pokud je měření neúspěšné (např. velké rušení), zobrazí se obrazovka Scan ERR. Obrázek 44 - Chyba při skenování Informuje o neúspěchu posledního testu a oznamuje čas, za jak dlouho bude proveden další test. Test lze ukončit dlouhým stiskem CLEAR (SHIFT + ENTER) 3.4. Scan Nets (Skenování sítě mobilního operátora) Měření slouží ke sledování a zjišťování nejlepší kvality sítě mobilního operátora v dané lokalitě. Poskytuje nám přesné informace o třech nejsilnějších mobilních sítích v dosahu zařízení. Tento režim nabízí možnost změřit všechny dostupné BTS v okolí. Tento typ měření lze provádět i bez vložené SIM karty v zařízení. Pokud však není SIM karta vložená, není možné naměřená data odesílat na server. Pro přepnutí do režimu SCAN NETS stiskněte tlačítko F5 (SHIFT + 3). Pro návrat na výběr mode F3 (SHIFT + 5). Po spuštění režimu SCAN NETS začne zařízení vyčítat data. Operace může trvat několik minut. Po vyčtení dat zobrazí počet nalezených operátorů. Obrázek 45 - Scan Nets Stisknutím tlačítka ENTER pokračujeme na zobrazení naměřených údajů. Obrázek 46 - Počet nalezených operátorů Obrázek 47 - Detail měření operátora V zobrazení jsou následující informace: MMC Národní identifikace operátora MNC Označení operátora V druhém řádku se zobrazují informace o zvolené BTS stanici v pořadí: LAC, Cell ID, RSSI. Poslední na displeji je zobrazeno označení kanálu dané BTS stanice. frekvence 1800MHz nebo 1900MHz frekvence 850MHz nebo 900MHz

12 V zobrazení měření se lze pohybovat pomocí tlačítek 8 a 2. Tyto klávesy slouží pro přepínání mezi nalezenými BTS stanicemi vybraného operátora. Klávesy 4 a 6 přepínají mezi nalezenými operátory (maximální počet GSM operátorů, které je zařízení schopno detekovat je šest). Tlačítkem F3 (SHIFT + 5) se, pokud je vložena SIM karta, vrátíme na hlavní obrazovku. Není-li SIM karta vložena, provádí se následně nové měření. V případě vložené SIM karty a stisknutí tlačítka F5 (SHIFT + 3) provede zařízení odeslání naměřených dat na server. Odeslání probíhá stejně jako v režimu Normal mode (viz Odeslání dat na server).

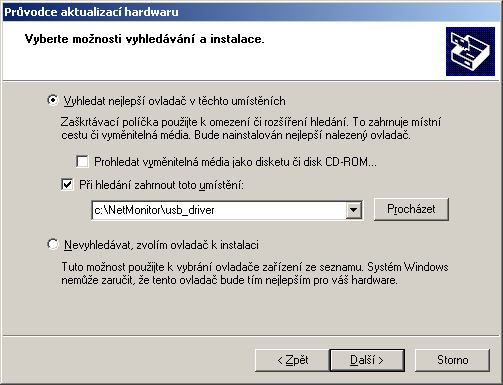

13 4. Instalace USB ovladačů k zařízení NetMonitor V případě prvního připojení jednotky k PC je nutné nainstalovat ovladače. Po připojení Vás Windows upozorní na připojené zařízení a vyzve k instalaci ovladačů. Ty jsou součástí dodaného instalačního balíku a nacházejí se na místě, kam jsme balík extrahovali v podsložce usb_driver. Proto vybereme v Průvodci instalací hardwaru volbu Instalovat ze seznamu a klikneme na Další. V následujícím okně vybereme správnou cestu k ovladačům. V tomto případě c:\netmonitor\usb_driver. Stiskneme tlačítko Další. Instalace se dokončí automaticky. Obrázek 48 - Instalace ovladačů zařízení NetMonitor V průběhu instalace můžete být upozorněni na to, že ovladače nejsou podepsány společností Microsoft. Jedná se o ochranu Windows proti instalaci nechtěných ovladačů. Stiskněte tlačítko Pokračovat a instalace se následně úspěšně dokončí.

14 5. Aktualizace firmware zařízení NetMonitor Aktualizace firmware na zařízení NetMonitor se provádí spuštěním programu tinybldwin.exe. Tento soubor se nachází na Instalačním CD spolu s aplikací NetMonitor Client. Obrázek 49 - Aplikace tinybldwin.exe Úpravu firmware zařízení provádějte pouze v nutných případech a velmi pečlivě dle níže uvedených instrukcí. Postup aktualizace firmware zařízení NetMonitor: 1) Vypnout zařízení NetMonitor 2) Připojit NetMonitor pomocí USB kabelu typu A-B 3) Zjistit pod jakým COM portem je zařízení připojeno. Provádí se to pomocí Správce zařízení v systému Windows. Vyhledáme zařízení, které se jmenuje USB Seriál Port (COM X). Namísto X je zde uvedeno číslo portu COM, které je pro nás důležité. 4) Spustit program tinybldwin.exe, který se nachází na instalačním CD 5) Pomocí tlačítka Browse v programu tinybdlwin nalistovat soubor s novou verzí firmware. Tyto soubory mají příponu HEX. 6) Rychlost komunikace se zařízením ponechat na Tato rychlost se vybírá z nabídky Comm 7) Dále je nutno vybrat číslo portu, ke kterému je připojeno zařízení NetMonitor. Zjistili jsme ho v kroku číslo 3 8) Následně stiskneme tlačítko Check PIC a na zařízení je okamžitě nutné stisknout klávesu ENTER 9) Jestliže se v okně aplikace tinybldwin zobrazí informace Searching for PIC... Found:18F 258/458, je komunikace ověřená a v pořádku a můžeme přistoupit k samotnému přehrání firmwaru.

15 10) Vypneme zařízení NetMonitor 11) Po vypnutí přístroje klikneme na tlačítko Write Flash a okamžitě je nutné stisknout a po celou dobu nahrávání firmware DRŽET klávesu ENTER na zařízení NetMonitor. Přehrání trvá přibližně 50 vteřin. 12) Úspěšné přehrání firmware oznámí aplikace zprávou WRITE OK at XX:XX, time: sec Po těchto krocích je nový firmware úspěšně nahrán na zařízení NetMonitor.

16 6. Ukázkové typy měření 6.1. Normal mode Chce-li uživatel provést test Informace o buňce (Normal mode), zapne zařízení delším stiskem klávesy ENTER. Po zapnutí zařízení a následném přihlášení do sítě se stiskem klávesy 1 provede načtení informací o BTS stanici, ke které je SIM karta přihlášena. Tyto informace lze odeslat na server pomocí klávesy F5(SHIFT + 3). Před odesláním je uživatel vyzván, aby zadal typ antény (1 až 4). Opravu můžeme provést stiskem Clear(SHIFT + Enter). Potvrzení typu antény se provádí stiskem klávesy Enter. Dále je potřeba zadat číslo měrného bodu. Zde lze napsat až šestnáctimístné číslo. Po vypsání měrného bodu a potvrzení klávesou Enter následuje potvrzovací obrazovka, zda chceme opravdu tyto data odeslat na server. Potvrzení se provádí stiskem klávesy Enter, zrušení klávesou Clear(SHIFT + Enter). Potvrzením následuje pokus o odeslání dat na server. O úspěšném odeslání informuje obrazovka SEND OK. Při neúspěchu se zobrazí NO CONNECT (viz Odeslání na server) Continuous Test Po zapnutí přístroje klávesou Enter vybere uživatel tento test spustí stiskem klávesy 2. Po spuštění testu začne zařízení testovat každých 10 vteřin měření síly signálu. Těchto měření provede 30. Po provedení tohoto testu, si může toto měření zobrazit a procházet pomocí kláves 8 a 2. Uživatel může naměřená data odeslat pomocí stisku kláves F5(SHIFT + 3). Poté je uživatel vyzván, aby zadal typ antény (1 až 4). Opravu můžeme provést stiskem klávesy Clear(SHIFT + Enter). Potvrzení typu antény se provádí stiskem Enter. Dále je potřeba zadat číslo měrného bodu. Zde lze napsat až šestnáctimístné číslo. Po vypsání měrného bodu a potvrzení klávesou Enter následuje potvrzovací obrazovka, zda chceme opravdu tyto data odeslat na server. Potvrzení se provádí stiskem klávesy Enter, zrušení klávesou Clear(SHIFT + Enter). Potvrzením následuje pokus o odeslání dat na server. O úspěšném odeslání informuje obrazovka SEND OK. Při neúspěch se zobrazí NO CONNECT (viz Odeslání na server) Long Period Scan Chce-li uživatel provést dlouhodobé měření, tak po zapnutí přístroje klávesou Enter a přihlášení do sítě, stiskneme v hlavním menu klávesu 3 - Dlouhodobé měření (Long Period Scan). Následně je uživatel vyzván, aby zadal typ antény a měrného bodu. Po zadání se zobrazí ještě potvrzovací obrazovka, zda opravdu chceme odesílat data na server. Potvrzení stiskem Enter se začne test vykonávat a bude pokračovat do té doby, než ho uživatel vypne dlouhým stiskem klávesy CLEAR(SHIFT+ENTER) Scan Nets Skenování sítí mobilního operátora (Scan Nets) se provádí stiskem klávesy 4 v hlavním menu přístroje. Toto měření muže trvat až několik minut. O probíhajícím měření nás informuje obrazovka Net Scanning. Po změření dat si je uživatel může prohlížet pomocí kláves 8 a 2. Tyto klávesy slouží pro přepínání mezi nalezenými BTS stanicemi vybraného operátora. Klávesy 4 a 6 přepínají mezi nalezenými operátory. Naměřená data lze odeslat na server pomocí stisku klávesy F5(SHIFT +3). Po stisku klávesy pro odeslání je uživatel vyzván, aby zadal typ antény (1 až 4). Opravu můžeme provést stiskem klávesy Clear(SHIFT +

17 Enter). Potvrzení typu antény se provádí stiskem Enter. Dále je potřeba zadat číslo měrného bodu. Zde lze napsat až šestnáctimístné číslo. Po vypsání měrného bodu a potvrzení klávesou Enter následuje potvrzovací obrazovka, zda chceme opravdu tyto data odeslat na server. Potvrzení se provádí stiskem klávesy Enter, zrušení klávesou Clear(SHIFT + Enter). Potvrzením následuje pokus o odeslání dat na server. O úspěšném odeslání informuje obrazovka SEND OK. Při neúspěchu se zobrazí NO CONNECT (viz Odeslání na server).
