new series of led cob

Transkript

1 new series of led cob

2

3 Obsah: Hlavním úkolem naší společnosti je produkovat výrobky vysoké jakosti. V tomto katalogu Vám přinášíme návrhy na moderní osvětlení založené na technologii LED. Produkty jsou seskupeny transparentním způsobem, na základě srozumitelného rozdělení podle skupin výrobků. Na prodejních pultech distributorů a prodejců se objeví MAX-LED produkty v novém balení.účelem nového balení je poukázat na výhody produktů a usnadnit identifikaci výrobku. MAX-LED se neustále snaží vyhovět potřebám spotřebitele, a to jak kvalitou výrobků, tak i vzhledem obalů. Našim cílem je poskytnout zákazníkům spolehlivé osvětlení značky MAX-LED - proto jsme prodloužili záruční lhůtu ze dvou na tři roky. Prodloužení záruční doby je zajištěno zavedením nejnovějších LED technologií do naší nabídky. INOVATIVNÍ SPOLEČNOST 4 VYZNAMENÁNÍ A OCENĚNÍ 6 JEDNOZNAČNÝ CÍL-KVALITA 8 LED TECHNICKÉ INFORMACE 10 LED ŽÁROVKY GU10 SMD 12 GU10 COB 13 MR16 COB 14 GU11/MR11 15 JDR COB 16 C30 E14/E27 cob 17 B45 E27 COB 18 B60 E27 COB 19 A60 E27 20 B95 E27 21 G9 22 G4 CORN 23 G4 ROUND 24 AR G24 26 LED TRUBICE T8 27 LED PÁSKY 28 LED PANELY 31 LED REFLEKTORY 32 LED POULIČNÍ LAMPY 34 LED POULIČNÍ ŽÁROVKY 35 LED TRANSFORMÁTORY 36 LED TRANSFORMÁTORY 39 RGB PILOT 40 LED STMÍVAČ 41 LED HLINÍKOVÉ PROFILY 42 ADAPTÉRY 43

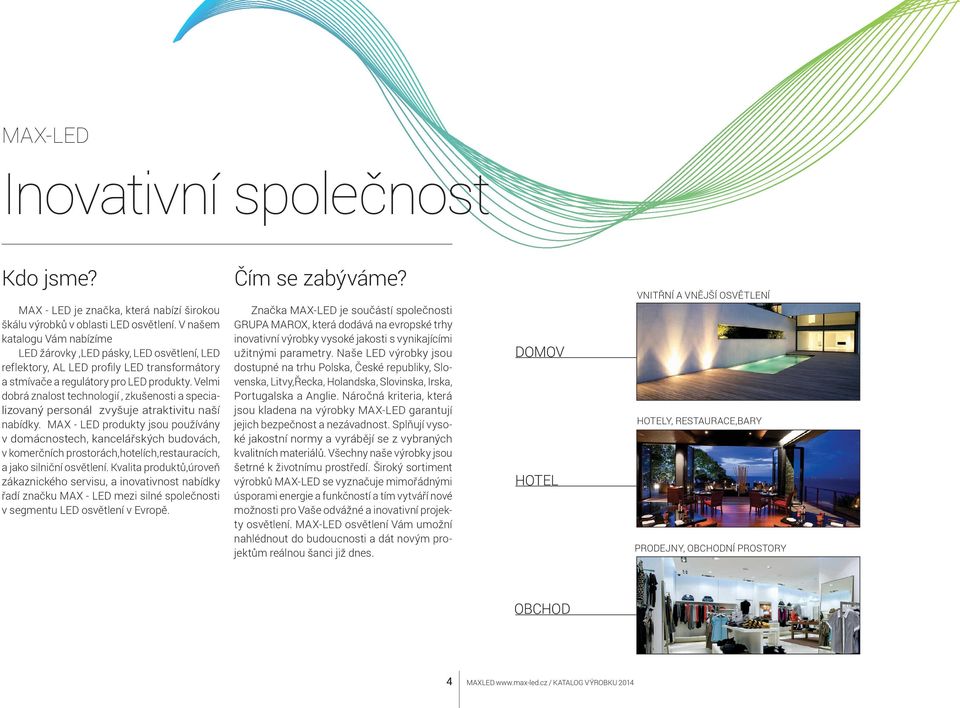

4 MAX-LED Inovativní společnost Kdo jsme? MAX - LED je značka, která nabízí širokou škálu výrobků v oblasti LED osvětlení. V našem katalogu Vám nabízíme LED žárovky,led pásky, LED osvětlení, LED reflektory, AL LED profily LED transformátory a stmívače a regulátory pro LED produkty. Velmi dobrá znalost technologií, zkušenosti a specializovaný personál zvyšuje atraktivitu naší nabídky. MAX - LED produkty jsou používány v d o m á c n o s te c h, k a n c e l á ř s k ýc h b u d ov á c h, v komerčních prostorách,hotelích,restauracích, a jako silniční osvětlení. Kvalita produktů,úroveň zákaznického servisu, a inovativnost nabídky řadí značku MAX - LED mezi silné společnosti v segmentu LED osvětlení v Evropě. Čím se zabýváme? Značka MAX-LED je součástí společnosti GRUPA MAROX, která dodává na evropské trhy inovativní výrobky vysoké jakosti s vynikajícími užitnými parametry. Naše LED výrobky jsou dostupné na trhu Polska, České republiky, Slovenska, Litvy,Řecka, Holandska, Slovinska, Irska, Portugalska a Anglie. Náročná kriteria, která jsou kladena na výrobky MAX-LED garantují jejich bezpečnost a nezávadnost. Splňují vysoké jakostní normy a vyrábějí se z vybraných kvalitních materiálů. Všechny naše výrobky jsou šetrné k životnímu prostředí. Široký sortiment výrobků MAX-LED se vyznačuje mimořádnými úsporami energie a funkčností a tím vytváří nové možnosti pro Vaše odvážné a inovativní projekty osvětlení. MAX-LED osvětlení Vám umožní nahlédnout do budoucnosti a dát novým projektům reálnou šanci již dnes. DOMOV HOTEL VNITŘNÍ A VNĚJŠÍ OSVĚTLENÍ HOTELY, RESTAURACE,BARY PRODEJNY, OBCHODNÍ PROSTORY OBCHOD 4 MAXLED / KATALOG VÝROBKU 2014

5 KANCELÁŘE, KONFERENČNÍ SÁLY, RECEPCE C e r t i fi k át y ADMINISTRATIVA OBCHODNÍ CENTRA, OBCHODNÍ GALERIE ULICE, PODCHODY, TUNELY KOMERČNÍ PROSTORY ULICE Všechny výrobky MAX-LED mají certifikáty RoHS a CE. Směrnice EU RoHS o omezení nebezpečných látek (2002/95 ES) z 27.ledna 2003 nabyla platnosti 1.července Jejím účelem je snížení nebezpečných látek pronikajících do ž i vot n í h o p r o s t ř e d í z e l e k t r i c ké h o o d p a d u a elektronických zařízení. Značka CE, kterou je označen výrobek, deklaruje prohlášení výrobce, že označený výrobek splňuje požadavky směrnic tzv. Nového přístupu Evropské unie. Tyto směrnice se zabývají otázkami týkajícími se bezpečnosti,ochrany zdraví a životního prostředí a identifikují hrozby, které by měl výrobce odstranit. Výrobce označující svůj výrobek značkou CE prohlašuje, že výrobek splňuje všechny současné požadavky těchto směrnic. Certifikát Spolehlivosti je inovativní nástroj Národního registru dlužníků. Myšlenkou certifikátu je propagace spolehlivosti v obchodních vztazích. Vytváří pozitivní obraz firmy, která jej potom využívá ve svůj prospěch. Je to dokument vystavený předsednictvem Národního registru dlužníků, kde se firmy profilují jako zodpovědné subjekty vůči svým dodavatelům i odběratelům tím, že nefigurují v seznamu veřejných dlužníků. MAXLED / KATALOG VÝROBKU

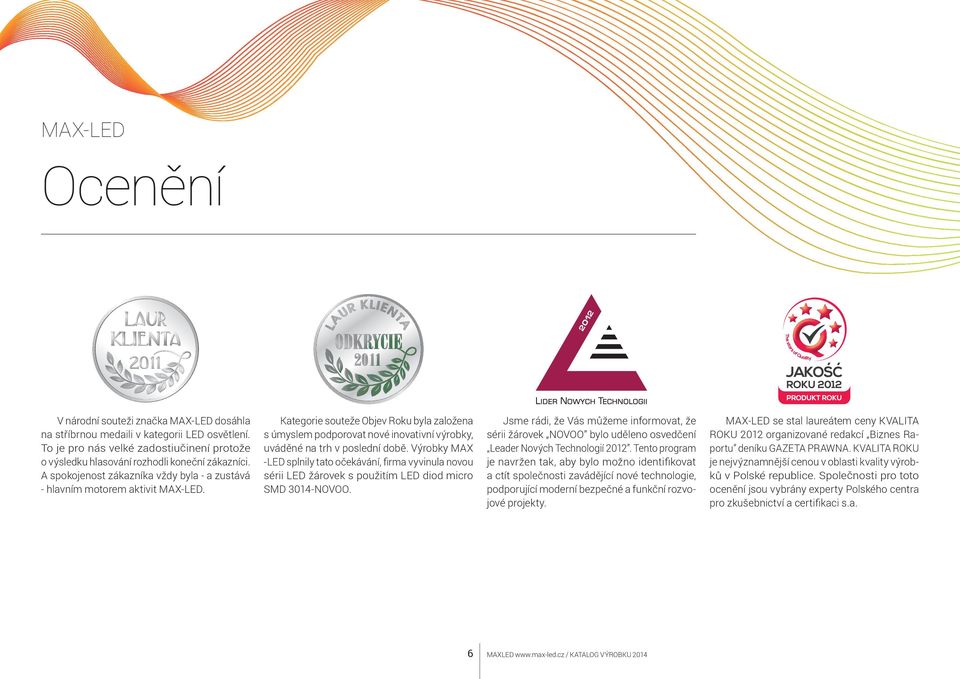

6 MAX-LED Ocenění V národní souteži značka MAX-LED dosáhla na stříbrnou medaili v kategorii LED osvětlení. To j e p r o n ás ve l ké z a d o s t i u č i n e n í p r otož e o výsledku hlasování rozhodli koneční zákazníci. A spokojenost zákazníka vždy byla - a zustává - hlavním motorem aktivit MAX-LED. Kategorie souteže Objev Roku byla založena s úmyslem podporovat nové inovativní výrobky, uváděné na trh v poslední době. Výrobky MAX -LED splnily tato očekávání, firma vyvinula novou sérii LED žárovek s použitím LED micro SMD 3014-NOVOO. Jsme rádi, že Vás můžeme informovat, že sérii žárovek NOVOO bylo uděleno osvedčení Leader Nových Technologií Tento program j e n av r že n t a k, a by by l o m ož n o i d e nt i fi kovat a ctít společnosti zavádějící nové technologie, podporující moderní bezpečné a funkční rozvojové projekty. MAX-LED se stal laureátem ceny KVALITA ROKU 2012 organizované redakcí Biznes Raportu deníku GAZETA PRAWNA. KVALITA ROKU je nejvýznamnější cenou v oblasti kvality výrobků v Polské republice. Společnosti pro toto ocenění jsou vybrány experty Polského centra pro zkušebnictví a certifikaci s.a. 6 MAXLED / KATALOG VÝROBKU 2014

7 Sponzoring Značka MAX-LED je ve finále třetího ročníku soutěže Mladá značka úspěchu. Jejím cílem je podporovat podniky, které v průběhu posledních sedmi let vybudovaly a rozvínuly dynamickou a obdivovanou značku. O výběru vítězů bude rozhodovat Rada polských Značek. Skládá se z vedení firem - majitelů nejcennějších národních již uznávaných značek s tradicí. Je soutěž organizovaná Business Centrem West regionu Malopolsko ve spolupráci s úřadem maršálka Malopolského kraje a okresu v Osvětimi a radnice Městského úřadu Osvětimi, který si klade za cíl ocenit podniky, které by mohly sloužit jako vzor a přispět k hospodářskému rozvoji západního regionu Malopolska.Cílem projektu je propagace regionu jako vhodné oblasti pro investice a podnikání. Již druhým rokem je GRUPA MAROX sponzorem hokejového klubu TH UNIA OSVÉTIM. Naše firma se hodlá angažovat do aktivit ve prospěch místní komunity. Zvolili jsme sport, protože si myslíme, že toto je dobrá forma propagace. Podle této smlouvy bude naše logo velmi dobře vidět na ledě i na oblečení hráčů. MAXLED / KATALOG VÝROBKU

8 MAX-LED... jednoznačný cíl-kvalita Inovativní producent Továrna vyrábějící sortiment značky MAX-LED je zaměřena na inovace produktů LED osvětlení. Prvořadým cílem společnosti je spokojenost zákazníků. Od začátku podnikání se společnost snaží, aby každý krok podnikání byl proveden s důrazem na kvalitu výrobku. K tomu směřuje týmovou prací a neustálým zvyšováním kvalifikace u všech zaměstnanců. Cílem je dosáhnout dlouhodobého úspěchu, jehož ukazatelem je spokojenost klientů. 8 MAXLED / KATALOG VÝROBKU 2014

9 Typy LED DIP (Dual In-line Package) Tento LED čip je nejstarší LED technologie. Nevýhodou tohoto systému je nízká intenzita světla. SMD (Surface Mount Diode) Nejoblíbenější světelný zdroj pro LED žárovky. Tato LED a je velmi ná, její nevýhodou je špatný odvod tepla. Bez řádného systému chlazení životnost všech žárovek tohoto typu časem klesá Tato LED a není dobrá pro oči, světlo je velmi ostré. SMD a funguje dobře Nejnovější cob led y pro dekorativní účely, ale nedoporučuje se jako primární osvětlení. COB (Chips On Board) COB a je nová technologie LED. COB a odstraňuje nedostatky svých předchůdců má dostatečný odvod tepla, světlo je jasné a příjemné, díky tenké ochranné vrstvě jsou žárovky vhodné pro zrak uživatele. Tato technologie umožňuje nahradit větší množství LED jedním osvětlovacím modulem. Při rozsvícení působí světlo celistvě, celý povrch LED y je plný nejsou žádné viditelné mezery jako u DIP a SMD LED. COB a je až 50 krát lepší než tradiční osvětlení pokud jde o světelný na osvětlenou plochu. Tato v l as t n o s t p o s k y t u j e v ý z n a m n é v ý h o d y v projektování osvětlení v porovnání s tradičními zdroji světla. LED DIP LED SMD LED COB Technologický rozvoj ovlivňuje prakticky veškeré oblasti života lidí. Je tomu tak i v oboru osvětlení a světelných LED technologii Na základě rychlého technologického rozvoje vznikla v relativně nedávné době nejnovější a LED Chip on Board (COB). COB technologie umožňuje vyrábět velmi ploché moduly s širokým úhlem světla. Prvky jsou asi 2 mm velké, hustota přitom je až 70 LED na čtvereční centimetr. NEJVĚTŠÍ PŘEDNOSTI COB LED DIOD Vysoká intenzita světla Vysoká spolehlivost a účinnost Jednotný světelný výstup (žádné mrtvé body) Vysoce ný multi-light Systém jednoduchého odvodu tepla Měkké vyzařování světla ( bezpečné oko ) Odolný vůči otřesům a nárazům při pádu Nejnovější generace světelného zdroje COB má vysoký index podání barev Ra> 80 a světelný 90lm/W. Vyroben ze speciálního termoplastu s přídavkem hliníku. splňuje mezinárodní standardy pro ochranu proti otřesům a poskytuje vynikající odvod tepla. Pouzdro je odolné proti vysokým teplotám, nehořlavý, při vysokých teplotách nekřehne, n e d e f o r m u j e s e a n e v y p o u š t í n e b e z p e č n é a dráždivé látky. MAXLED / KATALOG VÝROBKU

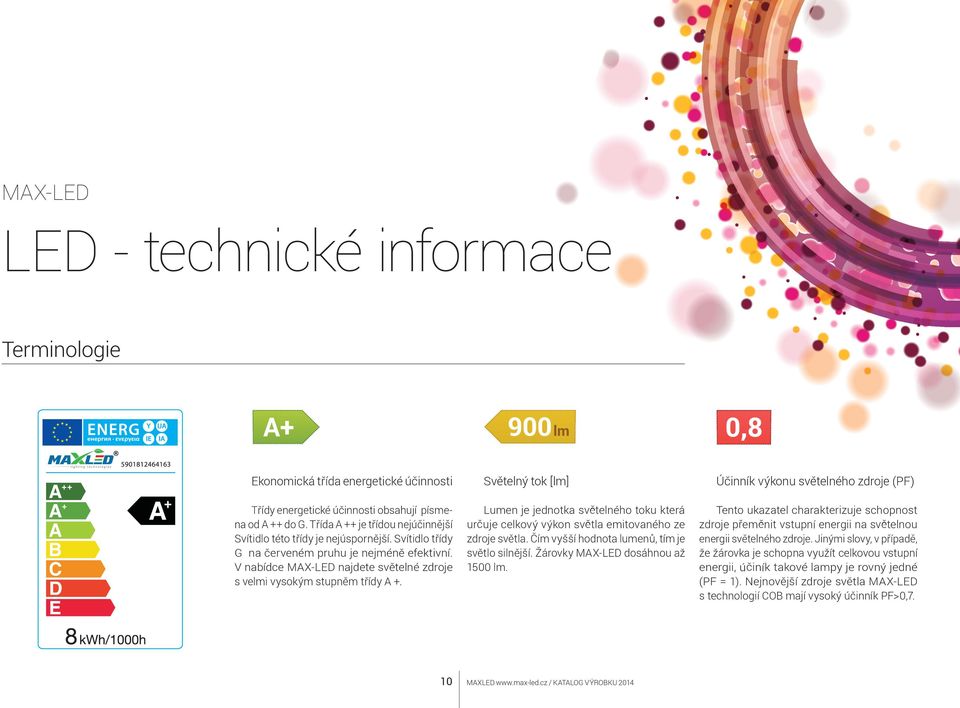

10 MAX-LED LED - technické informace Terminologie Ekonomická třída energetické účinnosti Třídy energetické účinnosti obsahují písmena od A ++ do G. Třída A ++ je třídou nejúčinnější Svítidlo této třídy je nejúspornější. Svítidlo třídy G na červeném pruhu je nejméně efektivní. V nabídce MAX-LED najdete světelné zdroje s velmi vysokým stupněm třídy A Světelný Lumen je jednotka světelného u která určuje celkový světla emitovaného ze zdroje světla. Čím vyšší hodnota lumenů, tím je světlo silnější. Žárovky MAX-LED dosáhnou až 1500 lm. MAXLED / KATALOG VÝROBKU 2014 Účinník u světelného zdroje () Tento ukazatel charakterizuje schopnost zdroje přeměnit vstupní energii na světelnou energii světelného zdroje. Jinými slovy, v případě, že žárovka je schopna využít celkovou vstupní energii, účiník takové lampy je rovný jedné ( = 1). Nejnovější zdroje světla MAX-LED s technologií COB mají vysoký účinník >0,7.

11 Výběr barvy světla LED Jak si vybrat barvu světla? Správná volba barevné teploty světla by měla vycházet z toho, jaký efekt chcete dosáhnout v osvětlené místnosti (např.barva stěn ). Například pro uspořádání ložnice raději zvolte teplé světlo, které vhodně vytvoří příjemné prostředí k odpočinku. Analogicky - v oblastech, které vyžadují výraznou světelnou intenzitu vyberte studenou barvu světla. Teplá bílá LED Neutrální bílá LED Studená bílá LED LED zdroj vytváří světlo teplé bílé (podle PN -EN , je teplota barvy menší než 3300 K). Světlo LED y je nejblíže barvě klasické žárovky. LED zdroj vytváří bílé neutrální světlo (podle PN EN je teplota 3300 K K). Světlo LED y je nejblíže barvě ve světle měsíce. LED zdroj vytváří bílé studené světlo (podle PN - EN je barevná teplota nad 5300 K). Světlo LED y připomíná světlo xenonového reflektoru. výrazně nižší stupeň ohřevu technologie šetrné k životnímu prostředí (bez obsahu rtuti a dalších těžkých kovů). Je životnost LED žárovky zkrácena častým zapínáním a vypínáním? Nejčastější otázky Mohu přímo nahradit klasickou žárovku LED žárovkou? LED žárovky nabízejí MAX-LED jsou přímé náhrady za tradiční žárovky, halogenové a kompaktní zářivky. To znamená, že není třeba upravovat instalaci pro nové LED zdroje. Jak jsou certifikovány LED y? Všechny naše žárovky jsou certifikovány značkou CE a RoHS. Většina žárovek, které nabízíme je rovněž držitelem certifikátu C, UL, US. Jaké jsou hlavní výhody LED žárovky? Jaká je životnost LED zdrojů? Správně nainstalovaná LED žárovka má velmi vysokou životnost. MAX-LED garantuje životnost hodin. Po této době může skutečný světelný žárovky klesnout až pod 70%, ale LED žárovka svítí méně a stále funguje (na rozdíl od klasické žárovky). Světlo emitované LED ami má mnoho výhod oproti tradičním světelným zdrojům, z nichž nejdůležitější jsou: nižší spotřeba energie (až o 90% ve srovnání s tradiční žárovkou nebo halogenem) výrazně delší životnost zvýšená odolnost žádné vyzařování škodlivého UV záření MAXLED / KATALOG VÝROBKU 2014 Jaký druh transformátoru potřebuji k napájení žárovky (12V)? LED žárovky pracují s elektronickými transformátory. Použití klasických (toroidní) transformátorů se nedoporučuje v případě instalace nízkého napětí LED (12V). Elektronický transformátor na rozdíl od toroidního transformátoru je chráněn před přepětím a proti přetížení. Všechny elektronické transformátory z katalogu MAX-LED mohou být úspěšně použity pro né osvětlení založené na nízko napěťových LED zdrojích MAX-LED. 11 Na rozdíl od zářivek a tradičních žárovek životnost LED žárovky není snížena častým spínáním. Je počet lumenů na watt jediný aspekt který je třeba vzít v úvahu při výběru LED zdroje? Ne. Při výběru LED osvětlení by se měl také vzít v úvahu index(kvalita světla) Důležité jsou také vizuální a individuální preference. Někdo dává přednost teplé barvě světla, které je blízko tradiční žárovce. Jiní preferují chladnější barvu světla až po studenou barvu.

12 LED ŽÁROVKY GU10 1,3W 3,5W 4W 24 SMD žárovka s paticí GU10 je osazena ami SMD 5050.Použití vysoko ných vedlo k vytvorení LED žárovek se zvýšenou životností a vynikajícími svetelnými parametry. Žárovka GU10 20SMD se vyznacuje nejnižší intenzitou vyzařovaného světla ze všech nabízených žárovek s paticí GU10. Je velmi vhodná do míst, v nichž má svetlo podbarvit atmosféru, např. nasvetlení chodeb ci schodišt. A+ 3,5W 30W 280 lm 0,5 120 º zaměnitelný zdroje 1,3 W - GU10 20SMD Barva světla Výkon / zaměnitelný Napětí Světelný EAN K 1,3 W / 15 W 230 V 80 lm 120º 25 tis. h 0,2 s 20 NE 50x55 mm 0,5 Ra>75 EAN K 1,3 W / 15 W 230 V 90 lm 120º 25 tis. h 0,2 s 20 NE 50x55 mm 0,5 Ra>75 Čas rozjasnění počet Stmívání ( Ø x D ) LED žárovky: GU10 20 SMD, GU10 24 SMD, GU10 4W 3,5 W - GU10 24SMD EAN K 3,5 W / 30 W 230 V 270 lm 120º 25 tis. h 0,2 s 24 NE 50x55 mm 0,5 Ra>75 EAN K 3,5 W / 30 W 230 V 290 lm 120º 25 tis. h 0,2 s 24 NE 50x55 mm 0,5 Ra>75 EAN K 3,5 W / 30 W 230 V 280 lm 120º 25 tis. h 0,2 s 24 NE 50x55 mm 0,5 Ra>75 4 W - GU10 4W EAN K 4 W / 30 W 230 V 270 lm 120º 25 tis. h 0,2 s 15 NE 50x55 mm 0,5 Ra>75 SCHÉMA SPEKTRÁLNÍHO ROZKLADU SVĚTLA LED žárovka: GU10 20 SMD, GU10 1,3W 3,5W 4W 12 MAXLED / KATALOG VÝROBKU 2014

13 LED ŽÁROVKY GU10 COB 5W 8W Série žárovek GU 10 osazených COB ami. Technologie COB je charakteristická vysokým em při snížené spotřebě energie. Modely 5W a 8W nahrazují klasické zdroje 40W a 50W. A+ 8W 50W 640 lm 0,7 120 º zaměnitelný zdroje LED Žárovky: GU10 5W COB, GU10 8W COB 5 W - GU10 5W COB Barva světla Výkon / zaměnitelný Napětí Světelný EAN K 5 W / 40 W 230 V 396 lm 120º 25 tis. h 0,2 s COB NE 50x55,4 mm 0,7 Ra>80 Čas rozjasnění počet Stmívání ( Ø x D ) EAN K 5 W / 40 W 230 V 396 lm 120º 25 tis. h 0,2 s COB ANO 50x55,4 mm 0,7 Ra>80 8 W - GU10 8W COB EAN K 8 W / 50 W 230 V 590 lm 120º 25 tis. h 0,2 s COB NE 50x55,4 mm 0,7 Ra>80 EAN K 8 W / 50 W 230 V 615 lm 120º 25 tis. h 0,2 s COB NE 50x55,4 mm 0,7 Ra>80 EAN K 8 W / 50 W 230 V 640 lm 120º 25 tis. h 0,2 s COB NE 50x55,4 mm 0,7 Ra>80 SCHÉMA SPEKTRÁLNÍHO ROZKLADU SVĚTLA LED Žárovka: GU10 8W COB MAXLED / KATALOG VÝROBKU GU10 COB 5W 8W

14 LED ŽÁROVKY MR16 COB 4W Série žárovek MR16 osazených COB ami. Díky blízkosti usazení jednotlivých je vyzařováno jednolité světlo o silném u. Model 4W nahrazuje klasické zdroje 30W. Provedení 230V není v ČR dostupné. A+ 4W 30W 300 lm 0,7 120 º zaměnitelný zdroje 4 W / 12 V - MR16 4W COB Barva světla Výkon / zaměnitelný Napětí Světelný EAN K 4 W / 30 W 12 V 280 lm 120º 25 tis. h 0,2 s COB NE 50x53 mm 0,7 Ra>80 Čas rozjasnění počet Stmívání ( Ø x D ) LED Žárovka: MR16 4W COB EAN K 4 W / 30 W 12 V 300 lm 120º 25 tis. h 0,2 s COB NE 50x53 mm 0,7 Ra>80 4 W / 230 V - MR16 4W COB EAN K 4 W / 30 W 230 V 280 lm 120º 25 tis. h 0,2 s COB NE 50x53 mm 0,7 Ra>80 EAN K 4 W / 30 W 230 V 300 lm 120º 25 tis. h 0,2 s COB NE 50x53 mm 0,7 Ra>80 SCHÉMA SPEKTRÁLNÍHO ROZKLADU SVĚTLA LED Žárovka: MR16 4W COB C0 - C180 C90 - C270 MR16 COB 4W 14 MAXLED / KATALOG VÝROBKU 2014

15 LED ŽÁROVKY GU11 / MR11 1,9W 2,1W Žárovka GU11 a MR11 je osazena 12 SMD LED Nízké teploty pri provozu umožnují široké možnosti aplikace. Používá se jako pomocný zdroj případně na dekorativní osvětlení. Provedení MR11 230V není v ČR dostupné. A+ 2,1W 25W 145 lm 0,5 120 º zaměnitelný zdroje LED Žárovka: GU11 12 SMD 1,9 W / 230 V - GU11 12 SMD Barva světla Výkon / zaměnitelný Napětí Světelný EAN K 1,9 W / 25 W 230 V 135 lm 120º 25 tis. h 0,2 s 12 NE 35x48 mm 0,5 Ra>75 Čas rozjasnění počet Stmívání ( Ø x D ) EAN K 1,9 W / 25 W 230 V 145 lm 120º 25 tis. h 0,2 s 12 NE 35x48 mm 0,5 Ra>75 1,9 W / 230 V- MR11 12 SMD EAN K 1,9 W / 25 W 12 V 135 lm 120º 25 tis. h 0,2 s 12 NE 35x36 mm 0,5 Ra>75 EAN K 1,9 W / 25 W 12 V 145 lm 120º 25 tis. h 0,2 s 12 NE 35x36 mm 0,5 Ra>75 2,1 W / 12 V- MR11 12 SMD LED Žárovka: MR11 12 SMD EAN K 2,1 W / 25 W 230 V 135 lm 120º 25 tis. h 0,2 s 12 NE 35x36 mm 0,5 Ra>75 EAN K 2,1 W / 25 W 230 V 145 lm 120º 25 tis. h 0,2 s 12 NE 35x36 mm 0,5 Ra>75 MAXLED / KATALOG VÝROBKU GU11 / MR11 1,9W 2,1W

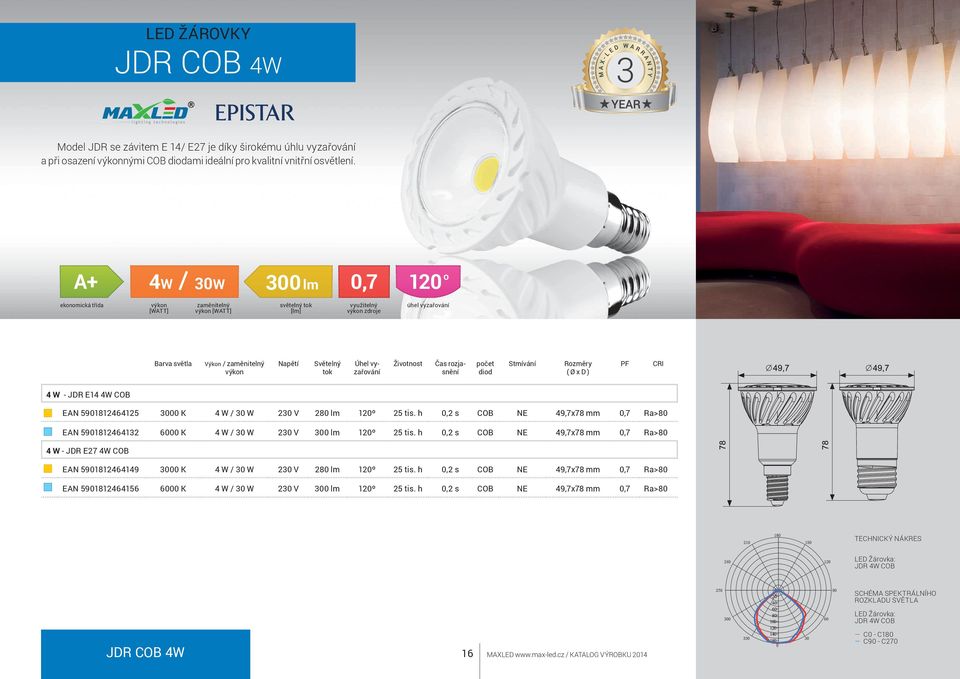

16 LED ŽÁROVKY JDR COB 4W Model JDR se závitem E 14/ E27 je díky širokému úhlu vyzařování a při osazení nými COB ami ideální pro kvalitní vnitřní osvětlení. A+ 4W 30W 300 lm 0,7 120 º zaměnitelný zdroje Barva světla Výkon / zaměnitelný Napětí Světelný Čas rozjasnění počet Stmívání ( Ø x D ) 4 W - JDR E14 4W COB EAN K 4 W / 30 W 230 V 280 lm 120º 25 tis. h 0,2 s COB NE 49,7x78 mm 0,7 Ra>80 EAN K 4 W / 30 W 230 V 300 lm 120º 25 tis. h 0,2 s COB NE 49,7x78 mm 0,7 Ra>80 4 W - JDR E27 4W COB EAN K 4 W / 30 W 230 V 280 lm 120º 25 tis. h 0,2 s COB NE 49,7x78 mm 0,7 Ra>80 EAN K 4 W / 30 W 230 V 300 lm 120º 25 tis. h 0,2 s COB NE 49,7x78 mm 0,7 Ra>80 LED Žárovka: JDR 4W COB JDR COB 4W 16 MAXLED / KATALOG VÝROBKU 2014 SCHÉMA SPEKTRÁLNÍHO ROZKLADU SVĚTLA LED Žárovka: JDR 4W COB C0 - C180 C90 - C270

17 LED ŽÁROVKY C30 E14/E27 COB Série žárovek C30 E14/E27 připomínají svým vzhledem klasické svíčkové žárovky. Žárovky se vhodně uplatní všude tam, kde je třeba zvýraznit estetiku a eleganci. Zdroje osazené ami COB vynikají em a vysokou úrovní podání barev světla, díky čemu vytvoří příjemnou atmosféru v obytných i komerčních objektech. A+ 5W 40W 420 lm 0,7 160 º zaměnitelný zdroje Barva světla Výkon / zaměnitelný Napětí Světelný Čas rozjasnění počet Patice ( Ø x D ) 4 W - E14 4W SMD EAN K 4 W / 35 W 230 V 323 lm 160º 25 tis. h 0,2 s 11 E14 37,5x99 mm 0,4 Ra>75 4,5 W - C30L 12SMD 4,5W EAN K 4,5 W / 40 W 230 V 445 lm 160º 25 tis. h 0,2 s 12 C30L/E14 37x135 mm 0,5 Ra>75 EAN K 4,5 W / 40 W 230 V 420 lm 160º 25 tis. h 0,2 s 12 C30L/E14 37x135 mm 0,5 Ra>75 5 W - C30L E14/E27 5W COB EAN K 5 W / 40 W 230 V 396 lm 160º 25 tis. h 0,2 s COB C30L/E14 37x131 mm 0,7 Ra>80 LED Žárovka: C30L E14/E27 5W COB SCHÉMA SPEKTRÁLNÍHO ROZKLADU SVĚTLA LED Žárovka: C30L E14/E27 5W COB C0 - C180 C90 - C270 EAN K 5 W / 40 W 230 V 420 lm 160º 25 tis. h 0,2 s COB C30L/E14 37x131 mm 0,7 Ra>80 EAN K 5 W / 40 W 230 V 396 lm 160º 25 tis. h 0,2 s COB C30/E14 37x98 mm 0,7 Ra>80 EAN K 5 W / 40 W 230 V 420 lm 160º 25 tis. h 0,2 s COB C30/E14 37x98 mm 0,7 Ra>80 EAN K 5 W / 40 W 230 V 396 lm 160º 25 tis. h 0,2 s COB C30/E27 37x98 mm 0,7 Ra>80 EAN K 5 W / 40 W 230 V 420 lm 160º 25 tis. h 0,2 s COB C30/E27 37x98 mm 0,7 Ra>80 MAXLED / KATALOG VÝROBKU c30 E14/E27

18 LED ŽÁROVKY B45 E27 COB 4W Díky použitým COB ám je žárovka charakteristická zvýšeným em a nížší spotřebou energie. Je ideální jako náhrada klasické žárovky se závitem E27. A+ 4W 30W 290 lm 0,7 160 º zaměnitelný zdroje 4 W - B45 E27 4W COB Barva světla Výkon / zaměnitelný Napětí Světelný EAN K 4 W / 30 W 230 V 280 lm 160º 25 tis. h 0,2 s COB NE 45x73 mm 0,7 Ra>80 Čas rozjasnění počet Stmívání ( Ø x D ) LED Žárovka: E27 B45 4W COB EAN K 4 W / 30 W 230 V 290 lm 160º 25 tis. h 0,2 s COB NE 45x73 mm 0,7 Ra>80 SCHÉMA SPEKTRÁLNÍHO ROZKLADU SVĚTLA LED Žárovka: E27 B45 4W COB C0 - C180 C90 - C270 B45 E27 COB 4W 18 MAXLED / KATALOG VÝROBKU 2014

19 LED ŽÁROVKY B60 E27 COB 5W Díky použitým COB ám je žárovka charakteristická zvýšeným em a nížší spotřebou energie. Je ideální jako náhrada klasické žárovky se závitem E27. A+ 5W 40W 445 lm 0,7 160 º zaměnitelný zdroje LED Žárovka: E27 B60 5W COB 5 W - B60 E27 5W COB Barva světla Výkon / zaměnitelný Napětí Světelný EAN K 5 W / 40 W 230 V 396 lm 160º 25 tis. h 0,2 s COB NE 60,5x94 mm 0,7 Ra>80 Čas rozjasnění počet Stmívání ( Ø x D ) EAN K 5 W / 40 W 230 V 420 lm 160º 25 tis. h 0,2 s COB NE 60,5x94 mm 0,7 Ra>80 EAN K 5 W / 40 W 230 V 445 lm 160º 25 tis. h 0,2 s COB NE 60,5x94 mm 0,7 Ra>80 SCHÉMA SPEKTRÁLNÍHO ROZKLADU SVĚTLA LED Žárovka: E27 B60 5W COB C0 - C180 C90 - C270 MAXLED / KATALOG VÝROBKU B60 E27 COB 5W

20 LED ŽÁROVKY A60 E27 10W 12W Model A60 je náhradou klasické žárovky 60W a 75W. Hlavní výhodou tohoto zdroje je vysoká hodnota vyzařovaného světla. Tělo žárovky poskytuje žárovce lepší chlazení a má také elegantní design. A+ 12W 75W 1055 lm 0,5 160 º zaměnitelný zdroje 10 W - A60 E27 30 SMD W Barva světla Výkon / zaměnitelný Napětí Světelný EAN K 10 W / 60 W 230 V 806 lm 160º 25 tis. h 0,2 s 30 NE 60x120mm 0,5 Ra>75 Čas rozjasnění počet Stmívání ( Ø x D ) LED Žárovka: A60 E27 30 SMD W 12 W - A60 E27 30 SMD W EAN K 12 W / 75 W 230 V 1055 lm 160º 25 tis. h 0,2 s 30 NE 60x120 mm 0,5 Ra>75 SCHÉMA SPEKTRÁLNÍHO ROZKLADU SVĚTLA LED Žárovka: A60 E27 30 SMD W C0 - C180 C90 - C270 A60 E27 10W 12W 20 MAXLED / KATALOG VÝROBKU 2014

21 LED ŽÁROVKY B95 E27 18W Model B95 je záměnou za tradiční 100W žárovku. Hlavní výhodou tohoto zdroje je vysoká hodnota vyzařovaného světla - až 1521 lumenů. A+ 18W 100W 1521lm 0,5 160 º zaměnitelný zdroje LED Žárovka: B95 E27 40 SMD 18W 18 W - B95 E27 40 SMD 18W Barva světla Výkon / zaměnitelný Napětí Světelný EAN K 18 W / 100 W 230 V 1521 lm 160º 25 tis. h 0,2 s 40 NE 95x155 mm 0,5 Ra>75 Čas rozjasnění počet Stmívání ( Ø x D ) SCHÉMA SPEKTRÁLNÍHO ROZKLADU SVĚTLA LED Žárovka: B95 E27 40 SMD 18W C0 - C180 C90 - C270 MAXLED / KATALOG VÝROBKU B95 E27 18W

22 LED ŽÁROVKY G9 2,5W Velmi malá žárovka s paticí G9 generuje až 220 lumenů světelného u. Vzhledem ke svým malým rozměrům je vhodná jako náhrada klasické žárovky G9 ve všech bodových svítidlech. A+ 2,5W 20W 220 lm 0,5 160 º zaměnitelný zdroje 2,5 W - G9 6 SMD 2.5W Barva světla Výkon / zaměnitelný Napětí Světelný Čas rozjasnění počet Stmívání ( Ø x D ) LED Žárovka:: G9 EAN K 2,5 W / 20 W 230 V 200 lm 160º 25 tis. h 0,2 s 6 NE 17,5x57 mm 0,5 Ra>75 EAN K 2,5 W / 20 W 230 V 210 lm 160º 25 tis. h 0,2 s 6 NE 17,5x57 mm 0,5 Ra>75 EAN K 2,5 W / 20 W 230 V 220 lm 160º 25 tis. h 0,2 s 6 NE 17,5x57 mm 0,5 Ra>75 G9 2,5W 22 MAXLED / KATALOG VÝROBKU 2014

23 LED ŽÁROVKY G4 CORN 1,5W 3,3W G4 CORN je žárovka malých rozměrů s paticí G4 osazená ami SMD 5050 v silikonovém obalu. Nízké teploty při provozu umožnují široké uplatnění žárovky. Používá se jako pomocný zdroj svetla pro dekorativní osvětlení a tvorbu světelných efektů. A+ 3,3W 30W 210 lm 0,5 260 º zaměnitelný zdroje LED Žárovka:: G4 CORN 1,5 W - G4 24 SMD Barva světla Výkon / zaměnitelný Napětí Světelný Čas rozjasnění počet Stmívání ( Ø x D ) EAN K 1,5 W / 15 W 12 V 100 lm 260º 25 tis. h 0,2 s 24 NE 10x34 mm 0,5 Ra>75 EAN K 1,5 W / 15 W 12 V 120 lm 260º 25 tis. h 0,2 s 24 NE 10x34 mm 0,5 Ra>75 3,3 W - G4 18 SMD EAN K 3,3 W / 30 W 12 V 200 lm 260º 25 tis. h 0,2 s 18 NE 17x41 mm 0,5 Ra>75 EAN K 3,3 W / 30 W 12 V 210 lm 260º 25 tis. h 0,2 s 18 NE 17x41 mm 0,5 Ra>75 MAXLED / KATALOG VÝROBKU g4 corn 1,5W 3,3W

24 LED ŽÁROVKY G4 ROUND 1,5W LED žárovka s paticí G4 je osazena 18 ami typu SMD Nízké teploty po dobu provozu umožnují širokou škálu aplikací. Využívá s e ja ko p o m o c ný zd roj sv ě t l a v n á by t kov ýc h ve s t av nýc h m o d u l e c h a ve svítidlech pod nebo nad kuchyňskou linkou. A+ 1,5W 10W 80 lm 0,5 120 º zaměnitelný zdroje Barva světla 1,5 W / 12 V - G4 18 SMD 12V ROUND Výkon / zaměnitelný Napětí Světelný EAN K 1,5 W / 10 W 12 V 70 lm 120º 25 tis. h 0,2 s 18 NE 25x33 mm 0,5 Ra>75 Čas rozjasnění počet Stmívání ( Ø x D ) LED Žárovka: G4 ROUND EAN K 1,5 W / 10 W 12 V 80 lm 120º 25 tis. h 0,2 s 18 NE 25x33 mm 0,5 Ra>75 G4 ROUND 1,5W 24 MAXLED / KATALOG VÝROBKU 2014

25 LED ŽÁROVKY AR111 COB 10W LED žárovky s paticí AR111 jsou vhodné pro osvětlení velkých veřejných prostranství, jako obchodních galerií, nákupních center, restaurací a kaváren. AR111 COB pracuje pouze s elektronickým transformátorem. A+ 10W 50W 620 lm 0,7 38 º zaměnitelný zdroje LED Žárovka:: AR111 COB 10 W / 12 V - AR111 COB 10W Barva světla Výkon / zaměnitelný Napětí Světelný EAN K 10 W / 50 W 12 V 620 lm 38º 25 tis. h 0,2 s COB NE 111x63 mm 0,7 Ra>80 Čas rozjasnění počet Stmívání ( Ø x D ) SCHÉMA SPEKTRÁLNÍHO ROZKLADU SVĚTLA LED Žárovka:: AR111 COB C0 - C135 MAXLED / KATALOG VÝROBKU AR111 cob 10W

26 LED ŽÁROVKY G24 8W Jako jedna z prvních na trhu obsahuje vysoce kvalitní predřadník s paticí G24. Žárovka G24 68SMD má 50% spotřeby srovnatelné kompaktní úsporné žárovky, barva světla je velmi blízko dennímu světlu její životnost je několikanásobná v porovnání s kompaktní úspornou žárovkou. A+ 8W 20W 740 lm 0,5 360 º zaměnitelný zdroje 8 W - G24 68 SMD 8W Barva světla Výkon / zaměnitelný Napětí Světelný EAN K 8 W / 20 W AC V 740 lm 360º 25 tis. h 0,2 s 68 NE 45x165 mm 0,5 Ra>80 Čas rozjasnění počet Stmívání ( Ø x D ) LED Žárovka: G24 SCHÉMA SPEKTRÁLNÍHO ROZKLADU SVĚTLA LED Žárovka: G24 C0 - C ,3 G24 8W 26 MAXLED / KATALOG VÝROBKU 2014

27 LED TRUBICE T8 9W 18W 23W 120 LED trubice MAX-LED vyzařují světlo, které nepusobí negativně na pracovní pohodu. Nevyžadují použití startéru,předřadníku ani žádných dalších komponentů. Najde využití v kancelářích, v obchodních prostorách a v podzemních parkovištích. Plastový kryt LED trubic je mléčný, patice je otočná o 120 stupňů. A+ 23W 58W 2500 lm 0,9 120 º zaměnitelný zdroje LED Trubice: T8 9 W - T8 G13 48 SMD 60 cm Barva světla Výkon / zaměnitelný Napětí Světelný EAN K 9 W / 18 W 230 V 780 lm 120º 25 tis. h 0,2 s 48 NE 27x600 mm 0,9 Ra>80 Čas rozjasnění počet Stmívání ( Ø x D ) EAN K 9 W / 18 W 230 V 800 lm 120º 25 tis. h 0,2 s 48 NE 27x600 mm 0,9 Ra>80 EAN K 9 W / 18 W 230 V 820 lm 120º 25 tis. h 0,2 s 48 NE 27x600 mm 0,9 Ra>80 18 W - T8 G13 96 SMD 120 cm EAN K 18 W / 36 W 230 V 1550 lm 120º 25 tis. h 0,2 s 96 NE 27x1200 mm 0,9 Ra>80 EAN K 18 W / 36 W 230 V 1600 lm 120º 25 tis. h 0,2 s 96 NE 27x1200 mm 0,9 Ra>80 SCHÉMA SPEKTRÁLNÍHO ROZKLADU SVĚTLA LED Trubice: T8 C0 - C180 C30 - C210 C60 - C240 C90 - C270 EAN K 18 W / 36 W 230 V 1650 lm 120º 25 tis. h 0,2 s 96 NE 27x1200 mm 0,9 Ra>80 23 W - T8 G SMD 150 cm EAN K 23 W / 58 W 230 V 2300 lm 120º 25 tis. h 0,2 s 120 NE 27x1500 mm 0,9 Ra>80 EAN K 23 W / 58 W 230 V 2400 lm 120º 25 tis. h 0,2 s 120 NE 27x1500 mm 0,9 Ra>80 EAN K 23 W / 58 W 230 V 2500 lm 120º 25 tis. h 0,2 s 120 NE 27x1500 mm 0,9 Ra>80 MAXLED / KATALOG VÝROBKU T8 9W 18W 23W

28 LED PÁSKY 150, SMD Možnost výběru světelného u a výběr barev světla dává nekonečné možnosti aplikací. LED pásky jsou ideální pro využití v reklamě a při tvorbě speciálních aplikací osvětlení. A+ 7,2W ; 14,4W lm* 0,7 120 º zdroje 7,2 W SMD Barva světla Stupeň krytí Výkon Napětí Světelný Možnost zkrácení EAN K IP20 7,2 W 12 V lm* 120º 25 tis. h 100 mm 150** 5 m x 10 mm 0,7 Ra>75 Počet ( Ø x D ) Možnost zkrácení LED pásky SMD; SMD EAN K IP54 7,2 W 12 V lm* 120º 25 tis. h 100 mm 150** 5 m x 10 mm 0,7 Ra>75 EAN K IP20 7,2 W 12 V lm* 120º 25 tis. h 100 mm 150** 5 m x 10 mm 0,7 Ra>75 EAN K IP54 7,2 W 12 V lm* 120º 25 tis. h 100 mm 150** 5 m x 10 mm 0,7 Ra>75 14,4 W SMD EAN K IP20 14,4 W 12 V lm* 120º 25 tis. h 50 mm 300** 5 m x 10 mm 0,7 Ra>75 EAN K IP54 14,4 W 12 V lm* 120º 25 tis. h 50 mm 300** 5 m x 10 mm 0,7 Ra>75 EAN K IP20 14,4 W 12 V lm* 120º 25 tis. h 50 mm 300** 5 m x 10 mm 07 Ra>75 EAN K IP54 14,4 W 12 V lm* 120º 25 tis. h 50 mm 300** 5 m x 10 mm 0,7 Ra>75 místo střihu místo střihu * hodnota lm na u ** počet na 5 metrech místo střihu místo střihu 150, SMD 28 MAXLED / KATALOG VÝROBKU 2014

29 LED PÁSKY 300, SMD Možnost výběru světelného u a výběr barev světla dává nekonečné možnosti aplikací. LED pásky jsou ideální pro využití v reklamě a při tvorbě speciálních aplikací osvětlení. A+ 4,8W ; 9,6W 5-6 lm* 0,5 120 º zdroje Možnost zkrácení LED pásky SMD; SMD 4,8 W SMD Barva světla Stupeň krytí Výkon Napětí Světelný Možnost zkrácení EAN K IP20 4,8 W 12 V 5-6 lm* 120º 25 tis. h 50 mm 300** 5 m x 8 mm 0,5 Ra>75 Počet ( Ø x D ) místo střihu místo střihu EAN K IP54 4,8 W 12 V 5-6 lm* 120º 25 tis. h 50 mm 300** 5 m x 8 mm 0,5 Ra>75 EAN K IP20 4,8 W 12 V 5-6 lm* 120º 25 tis. h 50 mm 300** 5 m x 8 mm 0,5 Ra>75 EAN K IP54 4,8 W 12 V 5-6 lm* 120º 25 tis. h 50 mm 300** 5 m x 8 mm 0,5 Ra>75 9,6 W SMD EAN K IP20 9,6 W 12 V 5-6 lm* 120º 25 tis. h 25 mm 600** 5 m x 10 mm 0,5 Ra>75 EAN K IP54 9,6 W 12 V 5-6 lm* 120º 25 tis. h 25 mm 600** 5 m x 10 mm 0,5 Ra>75 EAN K IP20 9,6 W 12 V 5-6 lm* 120º 25 tis. h 25 mm 600** 5 m x 10 mm 0,5 Ra>75 EAN K IP54 9,6 W 12 V 5-6 lm* 120º 25 tis. h 25 mm 600** 5 m x 10 mm 0,5 Ra>75 místo střihu místo střihu * hodnota lm na u ** počet na 5 metrech MAXLED / KATALOG VÝROBKU , SMD

30 LED PÁSKY RGB 150, 300 SMD Možnost výběru světelného u a výběru barev světla poskytuje nekonečné množství aplikací. RGB LED pás je osazen ami které umožnují vytvořit 6 barevných odstínu. Jeho využití je v diskotékách, barech, restauracích a všude tam, kde chceme menit atmosféru prostředí. A+ 7,2W ; 14,4W lm* 0,7 120 º zdroje 7,2 W - RGB SMD Barva světla Stupeň krytí Výkon Napětí Světelný Možnost zkrácení EAN RGB IP20 7,2 W 12 V lm* 120º 25 tis. h 100 mm 150** 5 m x 10 mm 0,7 Ra>75 Počet ( Ø x D ) Možnost zkrácení LED pásky RGB SMD; RGB SMD EAN RGB IP54 7,2 W 12 V lm* 120º 25 tis. h 100 mm 150** 5 m x 10 mm 0,7 Ra>75 14,4 W - RGB SMD EAN RGB IP20 14,4 W 12 V lm* 120º 25 tis. h 50 mm 300** 5 m x 10 mm 0,7 Ra>75 EAN RGB IP54 14,4 W 12 V lm* 120º 25 tis. h 50 mm 300** 5 m x 10 mm 0,7 Ra>75 * hodnota lm na u ** počet na 5 metrech místo střihu místo střihu místo střihu místo střihu RGB 150, 300 SMD 30 MAXLED / KATALOG VÝROBKU 2014

31 LED PANELY PANEL LED 36W 54W Nízká spotřeba energie spojená se zajímavým designem jsou důvodem, že LED panely se montují všude tam, kde je třeba nejenom úspora energie, ale i estetický vzhled. Díky tenké konstrukci mají velmi moderní vzhled a dávají prostoru exkluzivní charakter. Jsou alternativou rastrových svítidel 600x600mm. A+ 36W ; 54W 3800 lm 0, º zdroje LED Panely 36 W - LED PANELY Barva světla Výkon Napětí Světelný Čas rozjasnění počet ( D x S x G ) I EAN K 36 W AC V 2500 lm 120º 25 tis. h 0,2 s x600x11 mm 0,85 Ra>80 54 W - LED PANELY EAN K 54 W AC V 3800 lm 120º 25 tis. h 0,2 s x600x11 mm 0,85 Ra>80 SCHÉMA SPEKTRÁLNÍHO ROZKLADU SVĚTLA LED Panely C0 - C180, 111,5 dag C30 - C210, 111,5 dag C60 - C240, 111,8 dag C90 - C270, 111,9 dag MAXLED / KATALOG VÝROBKU PANEL LED

32 LED REFLEKTORY FL Ideální pro osvětlení domu,staveb a reklamních ploch. Odolný kryt, robustní konstrukce a kvalitní a LED EPISTAR uspokojí potřeby každého zákazníka. V naší nabídce jsou reflektory 10W, 20W, 30W, 50W a 70W v barvě světla teplá bílá a studená bílá. Všechny mají krytí IP65. A W 6930 lm 0, º zdroje Barva světla Výkon Napětí Světelný Čas rozjasnění počet ( X x Y x Z ) Reflektory FL, MOTION MF 10, 20, 30, 50, 70 W - LED REFLEKTORY FL EAN K 10 W V 836 lm 120º 25 tis. h 0,2 s COB 115x85x100 mm 0,85 Ra>75 EAN K 10 W V 945 lm 120º 25 tis. h 0,2 s COB 115x85x100 mm 0,85 Ra>75 EAN K 20 W V 1620 lm 120º 25 tis. h 0,2 s COB 180x140x135 mm 0,85 Ra>75 EAN K 20 W V 1820 lm 120º 25 tis. h 0,2 s COB 180x140x135 mm 0,85 Ra>75 EAN K 30 W V 2640 lm 120º 25 tis. h 0,2 s COB 225x185x160 mm 0,85 Ra>75 EAN K 30 W V 2970 lm 120º 25 tis. h 0,2 s COB 225x185x160 mm 0,85 Ra>75 EAN K 50 W V 4400 lm 120º 25 tis. h 0,2 s COB 287x243x170 mm 0,85 Ra>75 EAN K 50 W V 4950 lm 120º 25 tis. h 0,2 s COB 287x243x170 mm 0,85 Ra>75 EAN K 70 W V 6160 lm 120º 25 tis. h 0,2 s COB 285x183x360 mm 0,85 Ra>75 EAN K 70 W V 6930 lm 120º 25 tis. h 0,2 s COB 285x183x360 mm 0,85 Ra>75 FL 32 MAXLED / KATALOG VÝROBKU 2014

33 LED REFLEKTORY MOTION MF Proc nepoužívat svítidlo pouze tehdy, kdy je to potřeba? Nový svetlomet na základe LED modulu COB je ideální pro každodenní použití. Pohybový senzor světla spíná přesně tehdy, kdy je to třeba. Použití inovativních LED COB zajistí, že reflektory Motion jsou nejen energeticky úsporné,ale mají i velmi dlouhou životnost. Reflektory Motion jsou výbornou alternativou k bežným halogenovým reflektorum. Svítidla jsou k dispozici ve dvou odstínech bílého svetla (3000K a 6000K). A W 4950 lm 0, º zdroje SCHÉMA SPEKTRÁLNÍHO ROZKLADU SVĚTLA Reflektory : FL, MOTION MF Barva světla Výkon Napětí Světelný Čas rozjasnění počet ( X x Y x Z ) JAS [CD] 10, 20, 30, 50 W - LED REFLEKTORY MOTION MF EAN K 10 W V 836 lm 120º 25 tis. h 0,2 s COB 115x185x100 mm 0,85 Ra>75 EAN K 10 W V 945 lm 120º 25 tis. h 0,2 s COB 115x185x100 mm 0,85 Ra>75 EAN K 20 W V 1620 lm 120º 25 tis. h 0,2 s COB 180x140x135 mm 0,85 Ra>75 EAN K 20 W V 1820 lm 120º 25 tis. h 0,2 s COB 180x140x135 mm 0,85 Ra>75 EAN K 30 W V 2640 lm 120º 25 tis. h 0,2 s COB 225x185x160 mm 0,85 Ra>75 EAN K 30 W V 2970 lm 120º 25 tis. h 0,2 s COB 225x185x160 mm 0,85 Ra>75 EAN K 50 W V 4400 lm 120º 25 tis. h 0,2 s COB 287x243x170 mm 0,85 Ra>75 EAN K 50 W V 4950 lm 120º 25 tis. h 0,2 s COB 287x243x170 mm 0,85 Ra>75 ÚHEL DOPADU [ ] PRUMERNÝ ÚHEL DOPADU SVETLA (50%): 102,7 V0,0 DEG PLAN V0,0 DEG PLAN MAXLED / KATALOG VÝROBKU MOTION mf

34 LED POULIČNÍ LAMPY EKO LIGHT Pouliční lampy jsou vhodné nejen pro silniční osvětlení, ale také osvětlí všechny druhy domů a jiných exteriérů, náměstí, parkoviště, s k l a d y a z a h r a d y. V z h l e d e m k v y s o ké ú rov n i i n d e x u p o d á n í b a re v Ra> 80 poskytuje velmi dobrou reprodukci barev, stejně jako příjemný vjem pro zrak a zároveň zlepšuje bezpečnost na komunikacích. A W lm 0,95 < 120 º zdroje 30 W - EKO LIGHT 30W EAN Barva světla Výkon Napětí Světelný 3000 K K 30 W V 4500 lm 60º - 120º Čas rozjasnění počet Stmívání ( Ø x D ) 50 tis. h 0,2 s 1 NE 80x377 mm 0,95 Ra>80 SCHÉMA SPEKTRÁLNÍHO ROZKLADU SVĚTLA EKO LIGHT 60 W - EKO LIGHT 60W EAN K K 60 W V 9000 lm 60º - 120º 50 tis. h 0,2 s 2 NE 80x510 mm 0,95 Ra>80 90 W - EKO LIGHT 90W EAN K K 90 W V lm 60º - 120º 50 tis. h 0,2 s 3 NE 80x620 mm 0,95 Ra>80 SMĚROVÁ CHARAKTERISTIKA SVĚTLA EKO LIGHT Technická data: CE certifikace a RoHS certifikace. Splňuje standarty BS EN :2007 a standarty Směrnice o nízkém napětí (LVD) č. 2006/95/ES a směrnice. Elektromagnetické kompatibility (EMC) č. 2004/108/ES. Výrobky byly vyrobeny bez použití nebezpečných materiálů uvedených v nařízení(rohs) 2002/95/WE. EKO LIGHT 34 MAXLED / KATALOG VÝROBKU 2014

35 LED POULIČNÍ ŽÁROVKY E40 Žárovky do pouličního osvětlení jsou nejefektivnější náhradou za konvenční sodíkové výbojky pokud jde o úspory energie a nákladů. S úhlem svícení, který se rovná 360, a neutrální barvě světla mohou být úspěšně použíty ve všech v současné době používaných pouličních svítidlech. A+ 56W 200W 5600 lm 0,9 360 º zdroje LED POULIČNÍ ŽÁROVKY Barva světla 27 W - LED POULIČNÍ ŽÁROVKY E40 27 W Výkon / zaměnitelný Napětí Světelný Čas rozjasnění počet Stmívání ( Ø x D ) EAN K 27 W / 100 W V 2900 lm 360º 50 tis. h 0,2 s 90 NE 93X214 mm 0,9 Ra>80 35 W - LED POULIČNÍ ŽÁROVKY E40 35 W EAN K 35 W / 140 W V 3760 lm 360º 50 tis. h 0,2 s 127 NE 93X244 mm 0,9 Ra>80 45 W - LED POULIČNÍ ŽÁROVKY E40 45 W EAN K 45 W / 170 W V 4500 lm 360º 50 tis. h 0,2 s 144 NE 93X274 mm 0,9 Ra>80 SCHÉMA SPEKTRÁLNÍHO ROZKLADU SVĚTLA LED POULIČNÍ ŽÁROVKY C0 - C180, 282,7 C90 - C270, 282,6 56 W - LED POULIČNÍ ŽÁROVKY E40 56 W EAN K 56 W / 200 W V 5600 lm 360º 50 tis. h 0,2 s 180 NE 93X274 mm 0,9 Ra>80 MAXLED / KATALOG VÝROBKU E 40

36 ZÁSUVKOVÉ TRANSFORMÁTORY EA Z ásu v kové t r a nsfo r m áto r y n a s te jn o s m ě r n é n a p ě t í js o u v h o d n é k napájení zařízení založených na technologii LED jako například LED pásků. Napájecí zdroj je vhodný pro použití s každým zařízením, které vyžaduje 12V DC napájení. Vstupní napetí Výst.napetí /Výst.proud Výkon Frekvence Pracovní teplota Tolerance Rozmery ( D x S x G ) Délka vodice VLASTNOSTI: 6 W / 12 V - TRANSFORMÁTOR miniled EAN ~240 V AC 12 V / 0.5 A 6 W 47~63Hz 0ºC~ +40ºC ±5 % 40x36 mm cm 15 W / 12 V - TRANSFORMÁTOR LED EAN V AC 12 V / 1,25 A 15 W 47~63Hz 0ºC~ +40ºC ±5 % 71x47,5x34 mm cm - Univerzální rozsah vstupního napetí - Ochrana proti: zkratu/prepetí - Aktivní filtr C (90W a 120W) - Nízké náklady, spolehlivost 30 W / 12 V - TRANSFORMÁTOR LED EAN V AC 12 V / 2.5 A 30 W 47~63Hz 0ºC~ +40ºC ±5 % 85,5x35,5x25,7 mm cm 60 W / 12 V - TRANSFORMÁTOR LED EAN V AC 12 V / 5 A 60 W 47~63Hz 0ºC~ +40ºC ±5 % 121x60x34,5 mm cm Technická data: Normy a certifikácia v súlade s: UL , IEC , UL/CUL, TUV, CE, CB. Trieda ochrany: trieda II. EA 36 MAXLED / KATALOG VÝROBKU 2014

37 VODOTĚSNÉ TRANSFORMÁTORY MPL Vodotěsné transformátory IP67 DC jsou použitelné k napájení zařízení založených na technologii LED. Parametry této série splňují nejvyšší nároky na kvalitu a nost. Díky vysokému stupni krytí IP67 je lze použít ve vnějším prostředí bez ohledu na povětrnostní podmínky, stejně jako v oblastech se zvýšenou vlhkostí, jako jsou koupelny. VLASTNOSTI: Vstupní napětí Výst.napetí /Výst.proud Výkon Pracovní teplota Rozmery ( W x S x D ) Ochrana proti pretížení Ochrana proti prepetí Pevnost izolace - Univerzální AC vstupní napetí - Ochrana proti: zkratu/prepetí/pretížení/teplota - Stupen krytí IP67 - Vysoká úcinnost - Testováno pri plném zatížení - Chlazení volným proudem vzduchu - Shodné s predpisem ROHS - 2 letá záruka VODOTĚSNÉ TRANSFORMÁTORY MLP EAN ~240 V AC 12 V / 1,25 A 15 W -30ºC~ +60ºC 21x30x140 mm EAN ~250 V AC 12 V / 1,25 A 30 W -30ºC~ +60ºC 20x30x218 mm EAN ~250 V AC 12 V / 1,25 A 45 W -30ºC~ +60ºC 20x30x268 mm EAN ~250 V AC 12 V / 1,25 A 60 W -30ºC~ +60ºC 45x71,2x180 mm EAN ~250 V AC 12 V / 1,25 A 100 W -30ºC~ +60ºC 25x71,2x240 mm Do 10% automatický návrat k normálu práce po skoncení pretížení Automatický návrat k normálu práce po skoncení pretížení Vstup/výstup 1,5 KVAC Vstup/teleso 1,5 KVAC EAN ~250 V AC 12 V / 1,25 A 150 W -30ºC~ +60ºC 58x127x230 mm Technická data: Bezpecnost a EMC normy: EN55015: 2006, EN61547: A1: 2000; EN : 2006, EN : A2: 2005; EN : 2008; EN : 2006 MAXLED / KATALOG VÝROBKU MPL

38 MODULÁRNÍ NAPÁJECÍ ZDROJE RS Řada modulárních zdrojů je určena pro provoz v průmyslových systémech. Napájecí zdroje jsou používány výrobci LED panelů, LCD, instalatéry a průmyslové automatizace.výhodou této skupiny je nejlepší užitné hodnotu za vydané nálady. transformátory lze namontovat na lištu DIN. Vstupní napětí Výst.napetí /Výst.proud Výkon Pracovní teplota Rozmery ( W x S x D ) Ochrana proti pretížení Ochrana proti prepetí VLASTNOSTI: MODULÁRNÍ NAPÁJECÍ ZDROJE RS EAN ~264 V AC 12 V / 1,3 A 15 W -30ºC~ +60ºC 62,5x51x28 mm >105% Odpojit napájení EAN ~264 V AC 12 V / 2 A 25 W -30ºC~ +60ºC 78x51x28 mm 110%~180% EAN ~264 V AC 12 V / 3 A 35 W -30ºC~ +60ºC 99x82x35 mm 110%~150% EAN ~264 V AC 12 V / 4,2 A 50 W -30ºC~ +60ºC 99x97x36 mm 110%~150% EAN ~264 V AC 12 V / 6 A 75 W -30ºC~ +60ºC 129x98x38 mm 110%~150% EAN ~264 V AC 12 V / 8,5 A 100 W -30ºC~ +60ºC 159x97x38 mm 110%~150% EAN /230 (przeł.) 12 V / 12,5 A 150 W -30ºC~ +60ºC 199x98x38 mm 110%~150% Odpojit napájení Automatický návrat do normálního provozu po snížení napetí na výstupu Technická data: Rozsah nastavení výstupního napetí: 10% jmenovitého výstupního napetí. Druh zabezpecení napetí: Prepnutí ON/OFF výstupního napetí (automatické obnovení normálního provozu po snížení pretížení). Rozsah prepetí:: 115%-135% jmenovitého vstupního napetí. Dielektrická izolacní pevnost vstup./výstup.: 3kVAC, vstup/teleso: 1,5kVAC, výstup/ teleso: 0,5kVAC po dobu 1 minuty. Provozní teplota: -20 C ~ +70 C. Odolnost na vibrace: Hz, 5G 10min./1cyklus, periodicky po dobu 60 min. dle osy X,Y,Z. Bezpecnostní normy: V souladu s UL , TUV EN Normy EMC: V souladu s EN55022 trída B,EN ,EN ,3,4,5,6,8,11, ENV50204,EN (EN ) (35-150W). - Univerzální AC vstupní napetí - Signalizace LED spínání - Ochrana proti: zkratu/prepetí/pretížení/teplota - Odolnost proti napájecímu napetí AC300V po dobu 5 sekund - Testováno pri plném zatížení - Chlazení volným proudem vzduchu - Testováno na mechanické namáhání 5G - Široký rozsah pracovní teploty (až do 70 C) - Obsahuje vysokoteplotní (10%C) elektrolytické kondenzátory dlouhé životnosti - 3 letá záruka - vhodné pro LED pásy i LED žárovky RS 38 MAXLED / KATALOG VÝROBKU 2014

39 LED TRANSFORMÁTORY ETZ Řada transformátorů ETZ je navržena pro práci s halogenovými světelnými zdroji na 12 V AC napětí. Jsou vyrobeny v několika provedeních v závislosti na jmenovitém výstupním u. Charakteristickým rysem transformátorů řady ETZ je schopnost akceptovat velmi malé zatížení od 0 W. Tyto přístroje mají množství ochranných opatření (zkrat, přetížení, tepelná pojistka) a patentované funkce, které zvyšují životnost halogenových žárovek a zlepšují bezpečný provoz samotného transformátoru. Transformátory mohou spolupracovat s inteligentními typy stmívačů. VLASTNOSTI: Napětí Výkon Proud vstup/ výstup Účinnost Pracovní teplota Třída ochrany ( D x S x W ) Hmotnost - Spolupracuje se stmívači osvětlení - Ochrana proti zkratu - Ochrana proti přetížení (zátěž> 200% Pn) - Ochrana proti přepětí - Tepelná ochrana LED TRANSFORMÁTORY ETZ EAN ,5 V AC 0-50 W 0,22 / 4,3 A 0,99 0ºC~ +40ºC IP20 95x41,5x27,5 mm 100g EAN ,5 V AC 0-60 W 0,27 / 5,2 A 0,99 0ºC~ +40ºC IP20 95x41,5x27,5 mm 100g EAN ,5 V AC 0-70 W 0,32 / 6,0 A 0,99 0ºC~ +40ºC IP20 95x41,5x27,5 mm 100g EAN ,5 V AC W 0,46 / 9,1 A 0,99 0ºC~ +40ºC IP20 108x44x33 mm 125g EAN ,5 V AC W 0,65 / 13 A 0,99 0ºC~ +40ºC IP20 167x52,5x38,5 mm 212g EAN ,5 V AC W 0,93 / 18,2 A 0,99 0ºC~ +40ºC IP20 167x52,5x38,5 mm 225g Technická data: Shoda s normami: EN , EN , EN61547, EN , EN60598 MAXLED / KATALOG VÝROBKU ETZ

40 BEZDRÁTOVÝ OVLADAČ RGB WIRELESS RGB Tento výrobek má dotykové dálkové ovládání, které umožňuje stmívání, rozjasnění a výběr libovolného barevného odstínu posunem prstu po kruhu, podobně jako má např.ipod. Pomocí tohoto ovladače dosáhneme až barevných odstínů. RGB ovladač má kromě ručního ovládání rozsahu a intenzity barvy několik scénických režimů. Spolupracuje s max. délkou 30 metrů na 150LED RGB pásu nebo 15 metrů na 300LED RGB pásu. BEZDRÁTOVÝ OVLADAČ WIRELESS RGB DC napětí Pracovní teplota Výstupní Proud Barva ( Dx S x H ) WIRELESS RGB EAN V -20 ºC ~ 60 ºC 216 W 3x6 A Bílá 85x64x24 mm EAN V -20 ºC ~ 60 ºC 216 W 3x6 A Černá 85x64x24 mm WIRELESS RGB 40 MAXLED / KATALOG VÝROBKU 2014

41 LED STMÍVAČ DIM-3 Bezdrátový LED stmívač umožňuje regulaci intenzity světla na dálku. Obsahuje dálkové ovládání, které má velký dosah. Ovladač má tři tlačítka, které mají tyto funkce: rozjasnění, stmívání, zap./vyp. LED pásku. LED stmívač DIM-3 8A96W DIM-3 8A96W DC napětí Pracovní teplota Výstupní Proud ( Dx S x H ) EAN V -20 ºC ~ 60 ºC 96 W <8 A 98x57x34 mm MAXLED / KATALOG VÝROBKU DIM-3

42 HLINÍKOVÉ LED PROFILY T PROFIL LED T4 MATERIÁL: matný hliník POUŽITÍ Pro uchycení 8mm skla. Použití LED profilů v kombinaci s LED páskem je ideální způsob, jak zrealizovat své vlastní nápady v oblasti osvětlení. Pomocí různých typů profilů a širokého sortimentu LED pásků si může každý jednoduše sestavit LED osvětlení pro své potřeby. PROFIL LED T10 MATERIÁL: matný hliník POUŽITÍ: Pro uchycení 6mm skla. DÉLKA 500 mm DÉLKA 1000 mm DÉLKA 2000 mm PROFIL LED T13 MATERIÁL: matný hliník POUŽITÍ Pro montáž na rovnou plochu. HLINÍKOVÉ LED PROFILY : T T4 EAN EAN EAN T10 EAN EAN EAN T13 EAN EAN EAN T14 EAN EAN EAN T15 EAN EAN EAN T18 EAN EAN EAN PROFIL LED T14 MATERIÁL: matný hliník POUŽITÍ Upevnění led pásu/uchycení profilu t13. PROFIL LED T15 MATERIÁL: matný hliník POUŽITÍ: Profil k zapuštění do nábytku. PROFIL LED T18 MATERIÁL: matný hliník POUŽITÍ: Profil do rohu v úhlu 60. T 42 MAXLED / KATALOG VÝROBKU 2014

43 E27, E14, GU10, G9 E27 -> G9 E27 -> GU10 E27 -> E14 E14 -> GU10 E14 -> E27 GU10 -> E27 GU10 -> E14 ean ean ean ean ean ean ean E14, E27, G9, GU10

44 POLAND GRUPA MAROX S.C. UNII EUROPEJSKIEJ OŚWIĘCIM TEL.: MOB.: CZECH REPUBLIC SLOVENIA SANDRIA spol.s r.o. ŽLUTAVA 5, NAPAJEDLA TEL.: 00420/ xdvojniw Podgorje 26c 9253 Apače TEL.: SLOVAKIA IRELAND IMAC S.R.O. UL. DLHÁ 88C/ ŽILINA - BYTČICA TEL.: 041/ MOB.: imac@stonline.sk MAX ECO 29 Royal Meadows Kilcock Co. Kildare Tel.: Tel.: info@max-led.ie LATVIA SIA ENERGY GROUP LV Riga, Maza Krasta 83, LV-1003 Tel./fax: jevgenijs@energygroup.lv GREECE PORTUGAL AMV-Renováveis Rua do Pico de Sao Joao, 2A Funchal - Madeira TEL.: geral@amv-renovaveis.pt UNITED KINGDOM IRELAND UNITED KINGDOM NETHERLANDS POLAND LATVIA ZAGKLE ELENI ul. KONSTANTINOUPOLEOS ATHENS TEL.: info@max-led.gr Max-Led Ltd 44 Gulson Road CV1 2JH Coventry TEL.: office@max-led.co.uk CZECH REPUBLIC SLOVAKIA NETHERLANDS A-M PROGRESS POSTBUS EA TILBURG TEL.: (013) info2.amprogress@gmail.com PORTUGAL SLOVENIA DISTRIBUTOR: GREECE
