ELEKTROINSTALAČNÍ KRABICE A PŘÍSLUŠENSTVÍ

Transkript

1 ELEKTROINSTALAČNÍ KRABICE A PŘÍSLUŠENSTVÍ

2 4 ELEKTROINSTALAČNÍ KRABICE Elektroinstalační krabice a příslušenství Dle normy ČSN EN Krabice a úplné kryty pro elektrická příslušenství pro domovní a podobné pevné elektrické instalace. Pod omítku Materiál: Tvrdý polyvinylchlorid () s teplotní odolností -5 až +60. Krabice dle požadavků ČSN EN čl. 8 vyhovují zkoušce odolnosti proti nadměrnému teplu a hoření žhavou smyčkou s teplotou 850. Nad rámec požadavků této normy je prováděna na krabicích zkouška odolnosti proti šíření plamene, jak to vyžadovala ČSN KOPOS KOLÍN jako výrobce doporučuje montáž krabic na a do stavebních hmot třídy reakce na oheň A až C nebo D ve smyslu ČSN EN (popř. dle dříve platné normy ČSN Hořlavost stavebních hmot: Montáž krabic na a do materiálů stupně hořlavosti A až C2) viz strana 5-3. Krabice jsou určené pro rozvody s napětím 400 V a s proudem max 6 A. Základní barva krabic pod omítku je světle šedá (RAL 7035). Krabice jsou dodávány také v jiných barevných odstínech při zachování kvality. Do zateplení Materiál: polypropylen (PP) s teplotní odolností -25 až +60. Krabice dle požadavků ČSN EN čl. 8 vyhovují zkoušce odolnosti proti nadměrnému teplu a hoření a hoření žhavou smyčkou s teplotou 850. Krabice jsou určené pro rozvody s napětím 400 V. Do dutých stěn Materiál: Tvrdý polyvinylchlorid () s teplotní odolností -5 až +60. Krabice dle požadavků ČSN EN čl. 8 vyhovují zkoušce odolnosti proti nadměrnému teplu a hoření žhavou smyčkou s teplotou 850. Nad rámec požadavků této normy je prováděna na krabicích zkouška odolnosti proti šíření plamene, jak to vyžadovala ČSN KOPOS KOLÍN jako výrobce doporučuje montáž krabic na a do stavebních hmot třídy reakce na oheň A až C nebo D ve smyslu ČSN EN (popř. dle dříve platné normy ČSN Hořlavost stavebních hmot: Montáž krabic na a do materiálů stupně hořlavosti A až C2) viz strana 5-3. Krabice jsou určené pro rozvody s napětím 400 V a s proudem max 6 A. Krabice KI 68 L/ a její modifikace KOPOS KOLÍN jako výrobce doporučuje pro montáž do stavebních hmot stupně A až C3 dle dříve platné normy ČSN Hořlavost stavebních hmot. Pro celý sortiment výrobků do dutých stěn doporučujeme použít námi dodávané sestavy fréz viz Lištové Materiál: Tvrdý polyvinylchlorid () s teplotní odolností -5 až +60. Krabice dle požadavků ČSN EN čl. 8 vyhovují zkoušce odolnosti proti nadměrnému teplu a hoření žhavou smyčkou s teplotou 850. Nad rámec požadavků této normy je prováděna na krabicích zkouška odolnosti proti šíření plamene, jak to vyžadovala ČSN KOPOS KOLÍN jako výrobce doporučuje montáž krabic na a do stavebních hmot třídy reakce na oheň A až C nebo D ve smyslu ČSN EN (popř. dle dříve platné normy ČSN Hořlavost stavebních hmot: Montáž krabic na a do materiálů stupně hořlavosti A až C2) viz strana 5-3. Krabice jsou určené pro rozvody s napětím 400 V a s proudem max 6 A. V kombinaci s tepelně izolační podložkou (viz -40) tloušťky 5 mm z materiálu třídy reakce na oheň A (popř. dle dříve platné normy ČSN Hořlavost stavebních hmot: Montáž krabic na a do materiálů stupně hořlavosti A) lze montáž na hořlavé podklady provádět bez omezení. V uzavřeném provedení - plastové (IP 40, 54, 65) Materiál: Tvrdý polyvinylchlorid () s teplotní odolností -5 až +60 je použit u krabic Samozhášivý polypropylen (PP) a polyethylen (PE) s teplotní odolností -5 až +60 je použit u krabic 830 a 835. Krabice dle požadavků ČSN EN čl. 8 vyhovují zkoušce odolnosti proti nadměrnému teplu a hoření žhavou smyčkou s teplotou 650. Nad rámec požadavků této normy je prováděna na krabicích zkouška odolnosti proti šíření plamene, jak to vyžadovala ČSN KOPOS KOLÍN jako výrobce doporučuje montáž krabic (mimo typy 003.CS.K a 005.CS.K ) na a do stavebních hmot třídy reakce na oheň A až C nebo D ve smyslu ČSN EN (popř. dle dříve platné normy ČSN Hořlavost stavebních hmot: Montáž krabic na a do materiálů stupně hořlavosti A až C2) viz strana 5-3. V kombinaci s tepelně izolační nehořlavou podložkou tloušťky 5 mm z materiálu třídy reakce na oheň A lze montáž na stavební hmoty provádět bez omezení. V případě montáže na stavební hmoty třídy reakce na oheň A2 až C nebo D ve smyslu ČSN EN (popř. dle dříve platné normy ČSN Hořlavost stavebních hmot: Montáž krabic na a do materiálů stupně hořlavosti B až C2) jsou určené pro rozvody s napětím 400 V a s proudem max 6 A. V případě montáže na stavební hmoty třídy reakce na oheň A (popř. dle dříve platné normy ČSN Hořlavost stavebních hmot: Montáž krabic na a do materiálů stupně hořlavosti A) nebo s tepelně izolační podložkou jsou určené pro rozvody s napětím 500 V. Krabice typu 003.CS.K a 005.CS.K je možné použít pouze na stavební hmoty třídy reakce na oheň A (popř. dle dříve platné normy ČSN Hořlavost stavebních hmot: Montáž krabic na a do materiálů stupně hořlavosti A). V uzavřeném provedení - kovové (IP 54) Materiál: Al slitina, vyhovují pro montáž na stavební hmoty třídy reakce na oheň A až C nebo D (viz 5-3). V kombinaci s tepelně izolační nehořlavou podložkou tloušťky 5 mm z materiálu třídy reakce na oheň A lze montáž na stavební hmoty provádět bez omezení. Bezhalogenové (HF) Materiál: PC, PPO - je s teplotní odolností -45 až +05. Krabice dle požadavků ČSN EN čl. 8 vyhovují zkoušce odolnosti proti nadměrnému teplu a hoření žhavou smyčkou s teplotou 850. Nad rámec požadavků této normy je prováděna na krabicích zkouška odolnosti proti šíření plamene, jak to vyžadovala ČSN KOPOS KOLÍN jako výrobce doporučuje montáž krabic na a do stavebních hmot třídy reakce na oheň A až C nebo D ve smyslu ČSN EN (popř. dle dříve platné normy ČSN Hořlavost stavebních hmot: Montáž krabic na a do materiálů stupně hořlavosti A až C2) viz strana 5-3. Krabice jsou určené pro rozvody s napětím 400 V a s proudem max 6 A. V kombinaci s tepelně izolační nehořlavou podložkou tloušťky 5 mm z materiálu třídy reakce na oheň A (viz -40) na celé styčné ploše případně s tepelně izolačním lůžkem lze montáž na stavební hmoty provádět bez omezení. Materiál je odolný proti šíření plamene a neobsahuje halogeny. Používá se do prostředí s vyšším zájmem na ochranu osob a zařízení. Elektroinstalační rozvodné krabice se od běžně vyráběných typů liší pouze použitým materiálem, což je vyznačeno písmeny HF na konci typového čísla. Příslušenství Svorkovnice Svorkovnice dle požadavků ČSN EN :97 a ČSN EN :97 vyhovují zkoušce odolnosti proti nadměrnému teplu a hoření žhavou smyčkou s teplotou 960.

3 ELEKTROINSTALAČNÍ KRABICE 5 Elektroinstalační krabice a příslušenství Pomocné nářadí Pro uložení do litého betonu Materiál: Bezhalogenový polyethylen (PE) s teplotní odolností -30 až +70 (90 krátkodobě), polypropylen (PP) s teplotní odolností -25 až +05, polyamid (PA) s teplotní odolností -30 až +05 (20 krátkodobě). Krabice dle požadavků ČSN EN čl. 8 vyhovují zkoušce odolnosti proti nadměrnému teplu a hoření žhavou smyčkou s teplotou 650. Tato soustava je určena pro betonové konstrukce, použitý polyethylen není. Krabice jsou určené pro rozvody s napětím 400 V. Do betonových podlah Materiál: polyamid (PA) s teplotní odolností -5 až +05, polyethylen (PE) s teplotní odolností -30 až +70. Krabice dle požadavků ČSN EN čl. 8 vyhovují zkoušce odolnosti proti nadměrnému teplu a hoření a hoření žhavou smyčkou s teplotou 850. Sestavy jsou určené pro použití do betonových litých podlah. Krabice jsou určené pro rozvody s napětím 500 V. Všechny krabice, příslušenství (mimo PI 80...) a svorkovnice se shodují s direktivami EU. Piktogramy - legenda materiál vnější průměr (mm) teplotní odolnost, rozsah použití () délka (mm) doporučení výrobce - stupeň hořlavosti stavebního materiálu vstupní otvory (počet x průměr) zkouška žhavou smyčkou () průměr otvoru pro upevnění (mm) stupeň krytí - IP klasifikace rozteč při spojení dvou krabic nebo vícenásobné krabice (mm) příslušenství, doplňkový sortiment umožňuje montáž dvojzásuvky balení (ks / kg) typ závitu barva sestava frézy rozměry - průměr, hloubka (mm) průměr frézovaného (vrtaného) otvoru (mm) rozměry - šířka, výška, hloubka (mm) počet vodičů x průřez (mm 2 ), proudová zatíženost (A) rozměry - šířka, výška (mm) výrobky vyráběné z bezolovnatého materiálu

4 6 ELEKTROINSTALAČNÍ KRABICE - pod omítku KU krabice univerzální 6x x ,2 x 7x20 Krabice lze spojit v souvislou vodorovnou řadu, doporučeno max. 3 krabice vedle sebe. -35 KO 68 víčko -36 ZV 68 zaslepovací víčko mm - FR 68 SDS KU krabice odbočná s víčkem KO 68 6x x ,5 x 7x20 Víčko KO 68 lze objednat samostatně. -35 KO 68 víčko -36 ZV 68 zaslepovací víčko mm - FR 68 SDS KU krabice rozvodná s víčkem KO 68 a svorkovnicí S-66 6x x ,7 x 7x20 Víčko KO 68 a svorkovnici S-66 lze objednat samostatně. -35 KO 68 víčko -36 ZV 68 zaslepovací víčko mm - FR 68 SDS KP 67/2-36 V 68 víčko 70 x 45 8x ,8-39 DR8 distanční rozpěrka ( 89 včetně spoj. pacek) Určená především pro vícenásobné rámečky. Krabice lze spojit v souvislou řadu ve svislém i vodorovném směru s roztečí 7 nebo 8 mm, doporučeno max. 5 krabic vedle sebe. Osovou vzdálenost je možné ještě zvětšit distanční rozpěrkou DR8 (na 9 mm) např. pro jednotlivé přístroje Element a NEO.

5 ELEKTROINSTALAČNÍ KRABICE - pod omítku 7 KP 67/3 70 x 45 8x ,5 ( 8 včetně spoj. pacek) Krabice lze spojit v souvislou řadu ve svislém i vodorovném směru s roztečí 7 mm, doporučeno max. 5 krabic vedle sebe. Osovou vzdálenost je možné ještě zvětši distanční rozpěrkou DR8. Vhodné pro přístroje ABB - Time, Element 2x dvojnásobný. -36 V 68 víčko -39 DR8 distanční rozpěrka KP 68/2 NOVINKA 73 x 30 6x ,8 Umožňuje montáž elektroinstalace v tenkých příčkách. Přístrojové krabice lze spojit v souvislou vodorovnou řadu s osovou roztečí 7 mm, doporučeno max. 3 krabice vedle sebe. Krabici lze kombinovat s krabicemi KU 68-90, KP 68 a KPR V 68 víčko -36 ZV 68 zaslepovací víčko mm - FR 68 SDS KP 68 NOVINKA 73 x 42 7x ,0 Přístrojové krabice lze spojit v souvislou vodorovnou řadu s osovou roztečí 7 mm, doporučeno max. 3 krabice vedle sebe. Krabici lze kombinovat s krabicemi KU 68-90, KP 68/2 a KPR V 68 víčko -36 ZV 68 zaslepovací víčko mm - FR 68 SDS KPR 68 rozvodná 9x x 66 0; 00 4,6 x 7x20 Umožňuje montáž přístrojů s větší hloubkou (např. s přepěťovou ochranou) nebo svorkování vedení pod přístrojem. Krabice lze spojit v souvislou řadu s osovou roztečí 7 mm, doporučeno max. 3 krabic vedle sebe. Krabici lze kombinovat s krabicí KU 68-90, KP 68/2 a KP V 68 víčko -36 ZV 68 zaslepovací víčko mm - FR 68 SDS

6 8 ELEKTROINSTALAČNÍ KRABICE - pod omítku KP 64/2 42 x 70 x 45 6x 20 4x 0 4x 0x20 2; 50 4,7-36 VKP 64/2L víčko mm - FR 68 SDS KP 64/3 23 x 70 x 45 0x 20 6x 0 8x 0x20 2; 32 4, mm - FR 68 SDS KP 64/4 285 x 70 x 45 4x 20 8x 0 2x 0x20 2; 28 4, mm - FR 68 SDS KP 64/5 354 x 70 x 45 4x 20 8x 0 4x 0x20 2; 6 3, mm - FR 68 SDS

7 ELEKTROINSTALAČNÍ KRABICE - pod omítku 9 KP 67X67 7 x 7 x 42 6x , -39 DR42 distanční rozpěrka Krabice lze spojit v souvislou řadu ve svislém i vodo rovném směru, doporučeno max. 5 krabic vedle sebe. Osovou vzdálenost je možné ještě zvětšit distanční rozpěrkou DR42. Vhodné pro přístroje ABB - Time, Element 2x dvojnásobný. KUH - krabice univerzální 73 9x x 32 x 57 5x 0 Krabice se skládá ze dvou částí, vrchního a spodního dílu. Umožňuje vložení aktivních prvků pod přístroj (např.: stmívače, přepěťové ochrany). -36 V 68 víčko KO 97/5 - krabice odbočná s víčkem KO 97 V 03 x 50 6x 20 3x 25 3x 29 Víčko KO 97 V lze objednat samostatně. 90 8,6-36 ZV 97 zaslepovací víčko -4 S-96 svorkovnice -4 SP-96 svorkovnice KR 97/5 - krabice odbočná s víčkem KO 97 V a svorkovnicí SP x 50 6x 20 3x 25 3x ,8 Víčko KO 97 V a svorkovnici SP-96 lze objednat samostatně. -35 KO 97 V/ víčko -36 ZV 97 zaslepovací víčko -4 S-96 svorkovnice -4 SP-96 svorkovnice

8 0 ELEKTROINSTALAČNÍ KRABICE - pod omítku KOM 97 - krabice odbočná s víčkem KO 97 V 03 x 50 2x 30 6x 20 2x 2 4x 0 2x 8 Víčko KO 97 V lze objednat samostatně. 40 3,8-36 ZV 97 zaslepovací víčko -4 S-96 svorkovnice -4 SP-96 svorkovnice KO 00 - krabice s víčkem 2x 2 07 x 07 x x 28-4 S-96 svorkovnice -4 SP-96 svorkovnice KO 00 E - krabice s víčkem V 00 E 28 x 28 x 70 8x 30 4x 6 4x 0 4x 25 6x 20 8x 0x ,7 Do krabice je možné montovat nosnou lištu TS35, na kterou lze umístit řadové svorky. Drážky v rozích krabice umožňují natočit víko v obou směrech oproti nainstalované krabici ±5. Pro snadnější manipulaci s vodiči lze vylomit celou boční stranu krabice. Víčko V 00 E lze objednat samostatně. -4 S-96 svorkovnice -4 SP-96 svorkovnice -42 EPS 3 svorkovnice 2-38 TS35 nosná lišta ±5 KO 25 - krabice s víčkem KO 25 V 4x x 32 x 72 2x 24 4x ,9 4x 22 4x 30 Víčko KO 25 V lze objednat samostatně. -4 S-96 svorkovnice -4 SP-96 svorkovnice -42 EPS 3 svorkovnice 2-38 TS35 nosná lišta

9 ELEKTROINSTALAČNÍ KRABICE - pod omítku KO 25 E - krabice s víčkem V 25/ ±5 50 x 50 x 77 8x 40 8x 30 6x 25 6x 20 4x 5 4x 0 8x 0x20 2x 0x ,4 Ve víku krabice jsou předznačené otvory pro průchod modulů. Drážky v rozích krabice umožňují natočit víko v obou směrech oproti nainstalované krabici ±5. Pro snadnější manipulaci s vodiči lze vylomit celou boční stěnu krabice, případně i sloupky na dně krabice. Víčko V 25/ lze objednat samostatně. -4 S-96 svorkovnice -4 SP-96 svorkovnice -42 EPS 2 svorkovnice 2-38 TS35 nosná lišta KO 25 E/EQ02 - krabice s ekvipotenciální svorkovnicí NOVINKA krabice: 50 x 50 x 77 svorkovnice: 25 x 5 x 45,5 8x 40 8x 30 6x 25 6x 20 4x 5 4x 0 8x 0x20 2x 0x ,5 Krabice je vybavena ekvipotenciální svorkovnicí pro vyrovnání potenciálů. Svorkovnice umožňuje připojit 5x vodič 25 mm 2 a x plochý vodič 30x4 mm. Krabice je odolná proti bleskovým proudům 00 ka. KT krabice s víčkem KT 250 V 255 x 205 x 68 ; 7,4 Krabice pro vnitřní sdělovaní rozvody, lze použít i jako elektroinstalační pro silové rozvody. Na spodní vnitřní straně jsou předlisovány upínací drážky pro upevnění telefonních svorek. Víčko KT 250 V lze objednat samostatně. KT 250/ - krabice s víčkem VKT 250/L 234 x 76 x ; 2 7,3 Drážky v rozích krabice umožňují natočit víko v obou směrech oproti nainstalované krabici ±5. Boční stěnu krabice lze vylomit a vytvořit tím větší pracovní prostor. Pro snadnější manipulaci s vodiči lze vylomit sloupky na dně krabice. Víčko VKT 250/L lze objednat samostatně. -4 S-96 svorkovnice -4 SP-96 svorkovnice -42 EPS 2 svorkovnice 2-38 TS35 nosná lišta ±5

10 2 ELEKTROINSTALAČNÍ KRABICE - pod omítku KT 250X0 - krabice s víčkem 256 x 206 x 2 5 4,4 Krabice je určená pro vnitřní sdělovací rozvody pro montáž na povrch. Lze použít jako elektroinstalační pro silové rozvody.

11 ELEKTROINSTALAČNÍ KRABICE - do zateplení 3 KEZ - krabice elektroinstalační do zateplení PP 20 x 20 x 200 0, Slouží k montáži přístrojů (zásuvky, vypínače) na zateplené fasády budov, svojí konstrukcí eliminuje vytváření tepelných mostů. Použití elektroinstalační krabice umožňuje instalovat přístroje při tloušťce zateplovací vrstvy mm. Součástí balení jsou hmoždinky, vruty pro připevnění nosiče ke stěně, vnější a vnitřní izolace, šrouby pro montáž krabice k nosiči a pro instalaci přístrojů. Do krabice je nutné instalovat přístroje s krytím odpovídající prostředí. Při instalaci přístrojů na hrubší omítku je doporučeno přitěsnění přístroje silikonem. KEZ-3 - krabice elektroinstalační vícenásobná do zateplení NOVINKA PP 20 x 235 x 250 0, Slouží k montáži přístrojů (zásuvky, vypínače) na zateplené fasády budov s osovou roztečí 7 mm. Svojí konstrukcí eliminuje vytváření tepelných mostů. Použití elektroinstalační krabice umožňuje instalovat přístroje při tloušťce zateplovací vrstvy mm. Při použití záslepky umožňuje montáž 2 přístrojů, bez záslepky 3 přístrojů ve společném rámečku. Součástí balení jsou hmoždinky, vruty pro připevnění nosiče ke stěně, vnější a vnitřní izolace, šrouby pro montáž krabice k nosiči a pro instalaci přístrojů. Do krabice je nutné instalovat přístroje s krytím odpovídající prostředí. Při instalaci přístrojů na hrubší omítku je doporučeno přitěsnění přístroje silikonem. MDZ - montážní deska do zateplení PP 20 x 20 x 200 0, Slouží k instalaci elektrických zařízení (venkovní světla, pohybová čidla, zásuvky 400 V apod.) na zateplené fasády budov, svojí konstrukcí eliminuje vytváření tepelných mostů. Není určena pro montáž satelitních antén a jiných velkoplošných prvků. MDZ umožňuje montáž zařízení při tloušťce zateplovací vrstvy mm. Plocha pro montáž zařízení je 20 x 20 mm. Jednotlivé MDZ lze spojovat a vytvářet tím libovolné montážní pole. Součástí balení jsou hmoždinky, vnější a vnitřní izolace, vruty pro připevnění nosiče ke stěně a šrouby pro montáž desky.

12 4 ELEKTROINSTALAČNÍ KRABICE - do zateplení Montáž systému do zateplení KEZ - krabice elektroinstalační do zateplení MDZ - montážní deska do zateplení mm mm max. 80 mm max. 40 N KEZ-3 Před montáží je nutné seříznout nosič včetně přiložené izolace na potřebnou délkou podle tloušťky izolační vrstvy. Nosič se připevní ke stěně pomocí přiložených hmoždinek dle typu zdiva a vrutů. Při montáži zásuvky 400 V se doporučuje připevnění nosiče pomocí chemických kotev. Nosičem se protáhne kabel a vloží zkrácená vnitřní i vnější izolace. Pomocí 4 přiložených šroubů se k nosiči připevní krabice případně deska, na kterých se provede finální montáž. Balení systému do zateplení Balení krabice elektroinstalační do zateplení Balení krabice elektroinstalační vícenásobné do zateplení Balení montážní desky do zateplení

13 ELEKTROINSTALAČNÍ KRABICE - do dutých stěn 5 KU 68/7L - krabice univerzální 73 x 35 4x 20 2x 0 2x 0x2 20 4,3 Krabice lze spojit v souvislou vodorovnou řadu s osovou vzdáleností 7 mm, doporučeno max. 3 krabice vedle sebe. Pro tento případ jsou krabice na vnější straně dna opatřeny hroty, které po přitlačení na stěnu předznačují vrtací bod. Spojené krabice je možné propojit vytvořeným tunelem a následně protáhnout vodiče. Krabici lze kombinovat s krabicí KPR 68/7L. -36 V 68 víčko 73,5 mm -43 VPTU; VPT 68; P KU 68 LD/ - krabice univerzální 3x 2 73 x ,5 2x 9 Vstupní otvory krabice jsou vyrobeny z pružného materiálu, který se zavedením kabelu nebo trubky prorazí a zároveň zůstane zachována vzduchotěsnost vstupu. Díky této vlastnosti je krabice vhodná všude tam, kde je kladen velký důraz na vzduchotěsnost elektroinstalace (např. pasivní domy). -36 V 68 víčko 73,5 mm -44 VDS VPTU; VPT 68; ZBU; P KU 68 LD/2 - krabice odbočná s víčkem V 68 3x 2 73 x ,6 2x 9 Vstupní otvory krabice jsou vyrobeny z pružného materiálu, který se zavedením kabelu nebo trubky prorazí a zároveň zůstane zachována vzduchotěsnost vstupu. Díky této vlastnosti je krabice vhodná všude tam, kde je kladen velký důraz na vzduchotěsnost elektroinstalace (např. pasivní domy). Víčko V 68 lze objednat samostatně. -36 V 68 víčko 73,5 mm -44 VDS VPTU; VPT 68; ZBU; P KPR 68/L - krabice univerzální 2x x ,7 6x 0 Krabice umožňuje montáž přístrojů s větší montážní hloubkou např. s přepěťovou ochranou. Lze provést odbočení pod běžným přístrojem pomocí svorkovnice S-66 nebo bezšroubovými svorkami. -36 V 68 víčko 73,5 mm -44 VDS VPTU; VPT 68; ZBU; P

14 6 ELEKTROINSTALAČNÍ KRABICE - do dutých stěn KPR 68/7L - krabice univerzální 4x 20 2x 0x20 73 x ,6 2x 0 2x 25x4 Krabice umožňuje montáž přístrojů s větší montážní hloubkou (např. s přepěťovou ochranou), vložení svorkovnice S-66 nebo bezšroubových svorek. Krabice lze spojit v souvislou vodorovnou řadu s osovou vzdáleností 7 mm, doporučeno max. 3 krabice vedle sebe. Pro tento případ jsou krabice na vnější straně dna opatřeny hroty, které po přitlačení na stěnu předznačují vrtací bod. Spojené krabice je možné propojit vytvořeným tunelem a následně protáhnout vodiče. -36 V 68 víčko 73,5 mm -43 VPTU; VPT 68; P KI 68 L/ - krabice univerzální 79 x 50 2x , Speciální dvouplášťová krabice, kterou KOPOS KOLÍN jako výrobce doporučuje pro montáž do stavebních hmot stupně A až C3 dle dříve platné normy ČSN Hořlavost stavebních hmot: Montáž krabic na a do materiálů stupně hořlavosti A až C V 68 víčko 79,5 mm -43 VPTU; VPT 79; P KI 68 L/2 - krabice odbočná s víčkem V x 50 2x ,6 Speciální dvouplášťová krabice, kterou KOPOS KOLÍN jako výrobce doporučuje pro montáž do stavebních hmot stupně A až C3 dle dříve platné normy ČSN Hořlavost stavebních hmot: Montáž krabic na a do materiálů stupně hořlavosti A až C3. Víčko V 68 lze objednat samostatně. -36 V 68 víčko 79,5 mm -43 VPTU; VPT 79; P KP 64/LD 4x x , 4x 0 Vstupní otvory krabice jsou vyrobeny z pružného materiálu, který se zavedením kabelu nebo trubky prorazí a zároveň zůstane zachována vzduchotěsnost vstupu. Díky této vlastnosti je krabice vhodná všude tam, kde je kladen velký důraz na vzduchotěsnost elektroinstalace (např. pasivní domy). -36 V 68 víčko 68 mm -43 VPTU; VPT 64; P

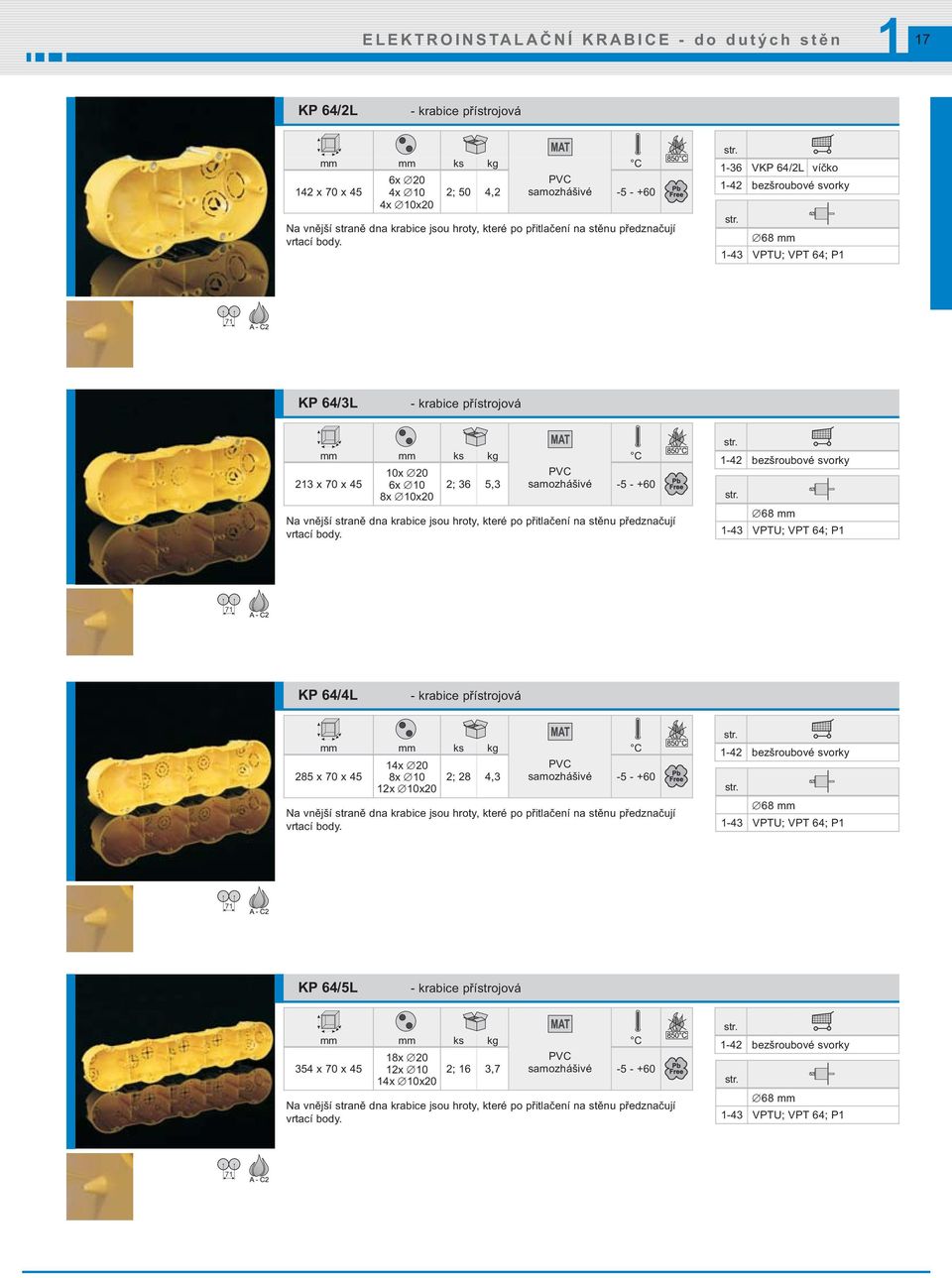

15 ELEKTROINSTALAČNÍ KRABICE - do dutých stěn 7 KP 64/2L 42 x 70 x 45 6x 20 4x 0 4x 0x20 2; 50 4,2 Na vnější straně dna krabice jsou hroty, které po přitlačení na stěnu předznačují vrtací body. -36 VKP 64/2L víčko 68 mm -43 VPTU; VPT 64; P KP 64/3L 23 x 70 x 45 0x 20 6x 0 8x 0x20 2; 36 5,3 Na vnější straně dna krabice jsou hroty, které po přitlačení na stěnu předznačují vrtací body. 68 mm -43 VPTU; VPT 64; P KP 64/4L 285 x 70 x 45 4x 20 8x 0 2x 0x20 2; 28 4,3 Na vnější straně dna krabice jsou hroty, které po přitlačení na stěnu předznačují vrtací body. 68 mm -43 VPTU; VPT 64; P KP 64/5L 354 x 70 x 45 8x 20 2x 0 4x 0x20 2; 6 3,7 Na vnější straně dna krabice jsou hroty, které po přitlačení na stěnu předznačují vrtací body. 68 mm -43 VPTU; VPT 64; P

16 8 ELEKTROINSTALAČNÍ KRABICE - do dutých stěn KO 97/L - krabice odbočná s víčkem KO 97 V/ 03 x 50 3x 20 2x 2 7x ,9 Víčko KO 97 V/ lze objednat samostatně. -35 KO 97 V/ víčko -4 S-96 svorkovnice -4 SP-96 svorkovnice 03,5 mm -43 VPTU; VPT 97; P KR 97/L - krabice odbočná s víčkem KO 97 V/ a svorkovnicí SP x 50 3x 20 2x 2 7x ,8 Víčko KO 97 V/ a svorkovnici SP-96 lze objednat samostatně. -35 KO 97 V/ víčko -4 S-96 svorkovnice -4 SP-96 svorkovnice 03,5 mm -43 VPTU; VPT 97; P KO 0/L - krabice rozvodná s víčkem V 0 L a přepážkou P 0 L 4x 20 5 x 5 x 45 ; 28 6,4 2x 0 Krabice lze použít se svorkovnicí S-96 nebo SP-96 nebo se dvěmi svorkovnicemi S-66, které jsou navzájem odděleny přepážkou P 0 L. Je možné svorkovat vedení různých obvodů vzájemně oddělených přepážkou maximálně do napětí 400 V. Na vnější straně dna krabice jsou hroty, které po přitlačení na stěnu předznačují vrtací body. Víčko V 0 L a přepážku P 0 L lze objednat samostatně. -36 V 0 L víčko -40 P 0 L přepážka -4 S-96 svorkovnice -4 SP-96 svorkovnice 40 mm -43 VPTU; VPT 40; P KO 25/L - krabice s víčkem V 25/ ±5 8x 30 4x 6 ; 55 x 55 x 64 6x 25 20x 0 7, 27 4x 20 8x 0x20 Při montáži do podkladů třídy reakce na oheň A2 až C nebo D (popř. dle dříve platné normy ČSN Hořlavost stavebních hmot: Montáž krabic na a do materiálů stupně hořlavosti B až C2) je možné svorkovat do napětí 400 V, při montáži do podkladů třídy reakce na oheň A (popř. dle dříve platné normy ČSN Hořlavost stavebních hmot: Montáž krabic na a do materiálů stupně hořlavosti A) do napětí 500 V. Drážky v rozích krabice umožňují natočit víko v obou směrech oproti nainstalované krabici ±5. Pro snadnější manipulaci s vodiči lze vylomit sloupky na dně krabice. V případě odstranění upevňovacích šroubů lze krabici použít pod omítku. Víčko V 25/ lze objednat samostatně. -36 V 25/ víčko -4 S-96 svorkovnice -4 SP-96 svorkovnice -42 EPS 2 svorkovnice 2-38 TS35 nosná lišta 40 mm -43 VPTU; VPT 40; P

17 ELEKTROINSTALAČNÍ KRABICE - do dutých stěn 9 KT 250/L - krabice s víčkem VKT 250/L ±5 234 x 76 x ; 2 6,9 Při montáži do podkladů třídy reakce na oheň A2 až C nebo D (popř. dle dříve platné normy ČSN Hořlavost stavebních hmot: Montáž krabic na a do materiálů stupně hořlavosti B až C2) je možné svorkovat do napětí 400 V, při montáži do podkladů třídy reakce na oheň A (popř. dle dříve platné normy ČSN Hořlavost stavebních hmot: Montáž krabic na a do materiálů stupně hořlavosti A) do napětí 500 V. Drážky v rozích krabice umožňují natočit víko v obou směrech oproti nainstalované krabici ±5. Boční stěnu krabice lze vylomit a vytvořit tím větší pracovní prostor. Pro snadnější manipulaci s vodiči lze vylomit sloupky na dně krabice. V případě odstranění upevňovacích šroubů lze krabici použít pod omítku. Víčko VKT 250/L lze objednat samostatně. -36 VKT 250/L víčko -4 S-96 svorkovnice -4 SP-96 svorkovnice -42 EPS 2 svorkovnice 2-38 TS35 nosná lišta 40 mm -43 VPTU; VPT 40; P KPM 64/LU s montážním kroužkem MKU 64 6x x 44 4x ,2 ( 72 bez MKU 64) x 7x20 Pro montáž do sádrokartonu tloušťky 2,5 mm a 2 x 2,5 mm (dvojitý). Montážní kroužek MKU 64 lze objednat samostatně. -35 KO 68 víčko -36 V 68 víčko -39 MKU 64 montážní kroužek 73,5 mm -44 VDS VPTU; VPT 68; ZBU; P KOM 97/LU s montážním kroužkem MKU 97 a víčkem KO 97/V 2x x 50 4x 0 6x ,8 ( 03 bez MKU 97) 2x 8 2x 2 Pro montáž do sádrokartonu tloušťky 2,5 mm a 2 x 2,5 mm (dvojitý). Víčko KO 97 V/ a montážní kroužek MKU 97 lze objednat samostatně. -35 KO 97V/ víčko -39 MKU 97 montážní kroužek -4 S-96 svorkovnice -4 SP-96 svorkovnice 03,5 mm -43 VPTU; VPT 97; P

18 20 ELEKTROINSTALAČNÍ KRABICE - do dutých stěn KUH /L - krabice univerzální 73 9x x 32 x 57 5x 0 Krabice se skládá ze dvou částí, vrchního a spodního dílu. Montuje se z rubové strany sádrokartonových desek tloušťky 2,5 mm. Umožňuje vložení aktivních prvků pod přístroj (např.: stmívače, přepěťové ochrany). Součástí balení jsou samořezné vruty do sádrokartonu 3,5 x 25 mm a šroubky pro upevnění přísrojů. -36 V 68 víčko 73,5 mm -44 VDS VPTU; VPT 68; P Montážní postup a příklady použití krabice KUH /L ) Vytvoření otvoru 73,5 mm do sádrokartonu pomocí vrtáku VDS 68 (viz -44). 2) Vložení krabice KUH /L do připraveného otvoru. Uzavření krabice dnem. 3) Boční pohled (v řezu) na krabici vloženou z rubové strany sádrokartonové desky. 4) Upevnění krabice samořeznými vruty. Detail odděleného prostoru pro vrut. 5) Příklady využití krabice (v řezu): např. vložení přepěťové ochrany, svorkování pomocí bezšroubových svorek, použití svorkovnice S-66.

19 ELEKTROINSTALAČNÍ KRABICE - do dutých stěn 2 Příklady montáží krabic do dutých stěn Montáž obdelníkové krabice. Určení pozice montáže, vtlačení středů vrtání. Upevnění krabice pomocí montážního kroužku. Vrtání otvoru do duté stěny pomocí vrtáku VDS 68. Montáž vícenásobné krabice do sádrokartonové příčky. Vyvrtání otvorů. 2. Vrtání rohových otvorů. 2. Vložení montážního kroužku do sádrokartonové stěny. 2. Instalace přístrojů s osovou vzdáleností 7 mm (vodorovný rámeček). 3. Obkreslení linie řezu. 3. Vložení krabice do montážního kroužku. 3. Konečné zakrytí krabice KP 64/4L s instalovanými přístroji. 4. Vyřezání a vyjmutí vyřezaného zbytku. 4. Snadná a rychlá instalace - úspora času až 25%. 5. Vložení krabice a provedení elektroinstalace. Upevnění krabice šroubkem s patkou Montáž svorkovnice S-66 do krabice KPR 68/L

20 22 ELEKTROINSTALAČNÍ KRABICE - lištové LK 80/ 82 x 82 x 6 2x 20 0; 60 5,7-37 VLK 80 víčko -40 PI 80R izolační podložka LK 80/2 - krabice odbočná s víčkem VLK x 82 x 24,5 2x 20 0; 20 7,3 Výška krabice bez víčka - 6 mm. Víčko VLK 80 lze objednat samostatně. -37 VLK 80 víčko -40 PI 80R izolační podložka LK 80/3 - krabice odbočná s víčkem VLK 80 a svorkovnicí S x 82 x 24,5 2x 20 0; 00 9,7 Výška krabice bez víčka - 6 mm. Víčko VLK 80 a svorkovnici S-66 lze objednat samostatně. -37 VLK 80 víčko -40 PI 80R izolační podložka LK 80X28/ 82 x 82 x 28 2x 20 0; 00 5, -37 VLK 80 víčko -40 PI 80R izolační podložka

21 ELEKTROINSTALAČNÍ KRABICE - lištové 23 LK 80R/ 8 x 8 x 6 2x 20 0; 60 5,7 Krabice je určená pro montáž přístrojů Classic nebo Swing. -37 VLK 80/R víčko -38 NR 80/R nástavný rámeček -40 PI 80R izolační podložka LK 80R/2 - krabice odbočná s víčkem VLK 80/R 8 x 8 x 24,5 2x 20 0; 20 7,3 Výška krabice bez víčka - 6 mm. Víčko VLK 80/R lze objednat samostatně. -37 VLK 80/R víčko -38 NR 80/R nástavný rámeček -40 PI 80R izolační podložka LK 80R/3 - krabice odbočná s víčkem VLK 80/R a svorkovnicí S-66 8 x 8 x 24,5 2x 20 0; 00 9,7 Výška krabice bez víčka - 6 mm. Víčko VLK 80/R a svorkovnici S-66 lze objednat samostatně. -37 VLK 80/R víčko -38 NR 80/R nástavný rámeček -40 PI 80R izolační podložka LK 80X20R/ 8 x 8 x 9 2x 20 0; 60 6,4 Krabice je určená pro montáž přístrojů Classic nebo Swing. -36 VLK 80/R víčko -37 NR 80/R nástavný rámeček -40 PI 80R izolační podložka

22 24 ELEKTROINSTALAČNÍ KRABICE - lištové LK 80X28R/ konf. HB I I2 8 x 8 x 28 2x 20 0; 20 6 SD bílá bříza růžová dub tmavý světlé dřevo Krabice je určená pro montáž přístrojů Classic nebo Swing pro lišty do výšky 20 mm. -37 VLK 80/R víčko -38 NR 80/R nástavný rámeček -40 PI 80R izolační podložka LK 80X28 2ZK konf. HB I I2 04 x 80 x 28 2x 20 0; 80 4,4 SD bílá bříza růžová dub tmavý světlé dřevo Krabice je vhodná pro montáž dvojzásuvky Classic nebo Swing. -40 PI 80 2ZK izolační podložka LK 80X28 2R 60 x 80 x 28 2x 20 0; 60 5,7 Kombinovaná dvojitá krabice, která umožňuje montáž 2 ks přístrojů (např. jednozásuvek) nebo montáž jednoho přístroje a víčka VLK 80/R se svorkovnicí. Krabice je upravena i pro montáž dvojzásuvky Classic nebo Swing společně se svorkovnicí a víčkem VLK 80/2R. -37 VLK 80/R víčko -37 VLK 80/2R víčko -40 PI 80 2ZK izolační podložka (2 ks) LK 80X6 T speciální 80,5 x 80,5 x 6 2x 20 0; 00 4,9 Krabice je vhodná pro montáž datových zásuvek do jednonásobných rámečků Tango. -37 VLK 80/T víčko -38 NRT nástavný rámeček -40 PI 80T izolační podložka

23 ELEKTROINSTALAČNÍ KRABICE - lištové 25 LK 80X28 T konf. HB I I2 80,5 x 80,5 x 28 2x 20 0; 90 4,4 SD bílá bříza růžová dub tmavý světlé dřevo Krabice je vhodná pro montáž přístrojů vkládaných do jednonásobných rámečků Tango. -37 VLK 80/T víčko -38 NRT nástavný rámeček -40 PI 80T izolační podložka LK 80X28 2ZT konf. HB I I2 05 x 80,5 x 28 2x 20 0; 80 4,4 SD bílá bříza růžová dub tmavý světlé dřevo Krabice je vhodná pro montáž dvojzásuvky Tango. -38 NR 2ZT nástavný rámeček -40 PI 80 2ZT izolační podložka LK 80X28 2T 5 x 80 x 28 4 x 20 0; 60 4,7-40 PI 80 2ZT izolační podložka (2 ks) Krabice je vhodná pro montáž přístrojů vkládaných do dvojnásobných rámečků Tango. Montáž pouze ve vodorovném směru. Izolační podložky je nutné pro použití upravit seříznutím. LKM 45 - krabice univerzální 98 x 98 x 45 0; 20 9,6 Krabice se skládá ze dvou částí, vrchního a spodního dílu. Je kompatibilní s většinou dostupných jednonásobných přístrojů na trhu. Na boční straně je předznačen otvor pro vstup lišty do rozměru 40 x 20 mm.

24 26 ELEKTROINSTALAČNÍ KRABICE - v uzavřeném provedení (plastové) KSK 80 - krabice s IP krytím NOVINKA 8 x 8 x 50 8x ,5 světle šedá RAL 7035 IP66 PP Krabice s IP krytím 66 je určena pro montáž do vnitřních i vnějších prostor s vysokou vlhkostí. Krabice se upevňuje na povrch (stěna, strop) pomocí dvou vrutů, které po montáži prochází měkkým těsněním a tím nenarušují krytí. Vstupy pro kabely jsou opatřeny pružným materiálem - membránou, která po zavedení kabelu utěsňuje vstupní otvor. Při odstranění celé membrány je možno použít elektroinstalační trubku 20 mm nebo průchodku s maticí M 20. Součástí dodávky jsou 2 ks šroubů pro upevnění víka krabice. KSK 00 - krabice s IP krytím NOVINKA 00 x 00 x 6 8x , světle šedá RAL 7035 IP66 PP Krabice s IP krytím 66 je určena pro montáž do vnitřních i vnějších prostor s vysokou vlhkostí. Krabice se upevňuje na povrch (stěna, strop) pomocí dvou vrutů, které po montáži prochází měkkým těsněním a tím nenarušují krytí. Vstupy pro kabely jsou opatřeny pružným materiálem - membránou, která po zavedení kabelu utěsňuje vstupní otvor. Při odstranění celé membrány je možno použít elektroinstalační trubku 20 mm nebo průchodku s maticí M 20. Součástí dodávky jsou 2 ks šroubů pro upevnění víka krabice. V prodeji od 7/ krabice s průchodkami LA tmavě šedá RAL x 95 x 50 4x KA světle šedá RAL 7035 IP54 Pro montáž do prostředí se zvýšenou vlhkostí, prachem, chemickou a korozní agresivitou nebo se zvýšeným nebezpečím mechanického poškození. Průchodky slouží k utěsnění vstupů pro trubky nebo kabely. Průchodky 60 a 60 KB lze objednat samostatně průchodka krabice s průchodkami 60 a svorkovnicí S LA 95 x 95 x 50 4x 20 55,5 tmavě šedá RAL 702 IP KA světle šedá RAL 7035 Pro montáž do prostředí se zvýšenou vlhkostí, prachem, chemickou a korozní agresivitou nebo se zvýšeným nebezpečím mechanického poškození. Průchodky slouží k utěsnění vstupů pro trubky nebo kabely. Průchodky 60 a 60 KB a svorkovnici S-66 lze objednat samostatně průchodka

25 ELEKTROINSTALAČNÍ KRABICE - v uzavřeném provedení (plastové) krabice s průchodkami G LA tmavě šedá RAL x 72 x 42 4x ,5 806 KA světle šedá RAL 7035 IP40 Pro montáž do prostředí se zvýšenou vlhkostí, prachem, chemickou a korozní agresivitou nebo se zvýšeným nebezpečím mechanického poškození. Průchodky G-49 a G-49 KA lze objednat samostatně. -3 G-49 průchodka krabice s průchodkami G-49 a svorkovnicí S LA 72 x 72 x 42 4x 20 00, tmavě šedá RAL 702 IP KA světle šedá RAL 7035 Pro montáž do prostředí se zvýšenou vlhkostí, prachem, chemickou a korozní agresivitou nebo se zvýšeným nebezpečím mechanického poškození. Průchodky G-49 a G-49 KA a svorkovnici S-66 lze objednat samostatně. -3 G-49 průchodka 80 - krabice s průchodkami 6 80 LA tmavě šedá RAL x 7 x 58 7x ,9 80 KA světle šedá RAL 7035 IP54 Pro montáž do prostředí se zvýšenou vlhkostí, prachem, chemickou a korozní agresivitou nebo se zvýšeným nebezpečím mechanického poškození. Průchodky slouží k utěsnění vstupů pro trubky nebo kabely. Průchodky 6 a 6 KB lze objednat samostatně průchodka -4 S-96 svorkovnice -4 SP-96 svorkovnice 8 - krabice s průchodkami 6 a svorkovnicí S-96 8 LA tmavě šedá RAL x 7 x 58 7x KA světle šedá RAL 7035 IP54 Pro montáž do prostředí se zvýšenou vlhkostí, prachem, chemickou a korozní agresivitou nebo se zvýšeným nebezpečím mechanického poškození. Průchodky slouží k utěsnění vstupů pro trubky nebo kabely. Průchodky 6 a 6 KB a svorkovnici S-96 lze objednat samostatně průchodka -4 S-96 svorkovnice -4 SP-96 svorkovnice

26 28 ELEKTROINSTALAČNÍ KRABICE - v uzavřeném provedení (plastové) 82 - krabice 82 LA tmavě šedá RAL x 7 x ,2 82 KA světle šedá RAL 7035 IP54 Pro montáž do prostředí se zvýšenou vlhkostí, prachem, chemickou a korozní agresivitou nebo se zvýšeným nebezpečím mechanického poškození. Krabice je uzavřená bez vstupních otvorů. -4 S-96 svorkovnice -4 SP-96 svorkovnice 87 - krabice s průchodkami LA 67 x 67 x 78 7x ,7 tmavě šedá RAL 702 IP54 87 KA světle šedá RAL 7035 Pro montáž do prostředí se zvýšenou vlhkostí, prachem, chemickou a korozní agresivitou nebo se zvýšeným nebezpečím mechanického poškození. Průchodky slouží k utěsnění vstupů pro trubky nebo kabely. Průchodky 68 a 68 KB lze objednat samostatně průchodka -4 S-96 svorkovnice -4 SP-96 svorkovnice 88 - krabice s průchodkami 68 a svorkovnicí S LA 67 x 67 x 78 7x ,2 tmavě šedá RAL 702 IP54 88 KA světle šedá RAL 7035 Pro montáž do prostředí se zvýšenou vlhkostí, prachem, chemickou a korozní agresivitou nebo se zvýšeným nebezpečím mechanického poškození. Průchodky slouží k utěsnění vstupů pro trubky nebo kabely. Průchodky 68 a 68 KB a svorkovnici S-96 lze objednat samostatně průchodka -4 S-96 svorkovnice -4 SP-96 svorkovnice 89 - krabice 89 LA 67 x 67 x 78 24,2 tmavě šedá RAL 702 IP54 89 KA světle šedá RAL 7035 Pro montáž do prostředí se zvýšenou vlhkostí, prachem, chemickou a korozní agresivitou nebo se zvýšeným nebezpečím mechanického poškození. Krabice je uzavřená bez vstupních otvorů. -4 S-96 svorkovnice -4 SP-96 svorkovnice

27 ELEKTROINSTALAČNÍ KRABICE - v uzavřeném provedení (plastové) krabice 830 HA 4x 20 bílá RAL x 85 x 40 0x ,5 830 KA 0x 6 světle šedá RAL 7035 Vstupy pro kabely nebo trubky dimenze 6 a 20 mm jsou podle EN Víčko je nasazeno bez šroubů. Montážní rozteč krabice - 96 mm. IP54 PP - víčko PE - tělo TYP 42 vícepólové svorkovnice krabice 835 HA 8x 25 8x 6 bílá RAL x 05 x ,5 835 KA 8x 20 8x 8 světle šedá RAL 7035 PP - víčko IP54 PE - tělo Vstupy pro kabely nebo trubky dimenze 6, 20 a 25 mm jsou podle EN Víčko je nasazeno bez šroubů. Montážní rozteč krabice - 22 mm. Krabice jsou dodávány také pro systémy se zachováním funkčnosti při požáru (viz katalog Požárně odolné systémy). -4 S-96 svorkovnice -4 SP-96 svorkovnice -42 vícepólové svorkovnice 003.CS.K - krabice PP - víčko PE - tělo 8 x 23 8 x 0 80 x 80 x 40 ; 90 8,3 světle šedá RAL 7035 IP x 6 8 x 5 není Krabice i víko jsou opatřeny plombovacím očkem. Krabice jsou vhodné pro přímou montáž na stavební hmoty třídy reakce na oheň A (popř. dle dříve platné normy ČSN Hořlavost stavebních hmot: Montáž krabic na a do materiálů stupně hořlavosti A). Na stavební hmoty tříd reakce na oheň A2, B, C nebo D, E nebo F (popř. dle dříve platné normy ČSN Hořlavost stavebních hmot: Montáž krabic na a do materiálů stupně hořlavosti B, C, C2, C3) je nutné použít tepelně izolační podložku. Odpovídá IEC CS.K - krabice PP - víčko 4x 29 4x 2 PE - tělo 8x x 00 x 50 2x 0 ; 56 7,3 světle šedá RAL 7035 IP x 2 2x 5 není 6x 6 Krabice i víko jsou opatřeny plombovacím očkem. Krabice jsou vhodné pro přímou montáž na stavební hmoty třídy reakce na oheň A (popř. dle dříve platné normy ČSN Hořlavost stavebních hmot: Montáž krabic na a do materiálů stupně hořlavosti A). Na stavební hmoty tříd reakce na oheň A2, B, C nebo D, E nebo F (popř. dle dříve platné normy ČSN Hořlavost stavebních hmot: Montáž krabic na a do materiálů stupně hořlavosti B, C, C2, C3) je nutné použít tepelně izolační podložku. Odpovídá IEC 670.

28 30 ELEKTROINSTALAČNÍ KRABICE - v uzavřeném provedení (kovové) 76 B - krabice s víčkem a ochrannou svorkou 76 C - krabice s víčkem mm Al slitina 96 x 96 x 69 4x P ,7 IP Krabice je určená pro rozvody s ocelovými závitovými nebo kovovými ohebnými trubkami. Na bocích krabice jsou rovnoměrně rozmístěny 3 vývodky a zátka se závitem P6. Vstupy jsou řešeny pomocí nástavců a ucpávek. Rozteč upevňovacích otvorů je 03 mm ( 7 mm). Krabice je možné dodat pro instalaci s trubkami řady EN 20 mm. -3 P-6 zátka ucpávková svorkovnice 726 B - krabice s víčkem a ochrannou svorkou 726 C - krabice s víčkem mm Al slitina 96 x 96 x 69 5x P ,7 IP Krabice je určená pro rozvody s ocelovými závitovými nebo kovovými ohebnými trubkami. Na bocích krabice jsou rovnoměrně rozmístěny 4 vývodky a zátka se závitem P6. Vstupy jsou řešeny pomocí nástavců a ucpávek. Rozteč upevňovacích otvorů je 03 mm ( 7 mm). Krabice je možné dodat pro instalaci s trubkami řady EN 20 mm. -3 P-6 zátka ucpávková svorkovnice 72 B - krabice s víčkem a ochrannou svorkou 72 C - krabice s víčkem mm Al slitina 9 x 9 x 78 4x P IP Krabice je určená pro rozvody s ocelovými závitovými nebo kovovými ohebnými trubkami. Na bocích krabice jsou rovnoměrně rozmístěny 3 vývodky a zátka se závitem P2. Vstupy jsou řešeny pomocí nástavců a ucpávek. Rozteč upevňovacích otvorů je 29 mm ( 8 mm). Krabice je možné dodat pro instalaci s trubkami řady EN 25 mm. -3 P-2 zátka ucpávková svorkovnice 722 B - krabice s víčkem a ochrannou svorkou 722 C - krabice s víčkem mm Al slitina 9 x 9 x 78 7x P IP Krabice je určená pro rozvody s ocelovými závitovými nebo kovovými ohebnými trubkami. Na bocích krabice jsou rovnoměrně rozmístěny 4 vývodky a 3 zátky se závitem P2. Vstupy jsou řešeny pomocí nástavců a ucpávek. Rozteč upevňovacích otvorů je 29 mm ( 8 mm). Krabice je možné dodat pro instalaci s trubkami řady EN 25 mm. -3 P-2 zátka ucpávková svorkovnice

29 ELEKTROINSTALAČNÍ KRABICE - v uzavřeném provedení průchodka 60 LA tmavě šedá 28 x / 200,2 60 KB světle šedá samozhášivé Průchodka slouží k utěsnění vstupů krabic 80 a 802. Při montáži průchodky z vnitřní strany krabice je průchodka určena pro trubky 20 mm, při montáži z vnější strany krabice je průchodka po odstranění výstupku určena pro trubky nebo kabely do 6 mm. G-49 - průchodka G-49 LA tmavě šedá G-49 KA -35 x 26 x světle šedá G-49 HA super bílá samozhášivé Průchodka slouží k utěsnění vstupů krabic 806 a 807. Při instalaci kabelů se odřízne výstupek a průchodka se vloží z vnější strany krabice. 6; 68 - průchodka 6 LA šedá 40 x 27 7 / 672 0, 6 KB světle šedá 68 LA šedá 48 x 29 7 / 504 0,3 68 KB světle šedá samozhášivé Průchodky slouží k utěsnění vstupů do elektroinstalačních krabic. Na průchodce jsou stupňovitě předznačeny otvory pro vstup kabelem nebo tuhou trubkou. Průchodka 6: do krabic 80 a 8, pro dimenze trubek 6, 25, 32 Průchodka 68: do krabic 87 a 88, pro dimenze trubek 6, 25, 32, 40. P-6; P-2 - zátka ucpávková P-6 27 x 4 P 6 0 / P-2 34 x 5 P 2 0 / Al slitina Zátka ucpávková slouží k utěsnění nepoužitých vstupů u kovových krabic: 76 a zátka ucpávková P-6 72 a zátka ucpávková P-2

30 32 ELEKTROINSTALAČNÍ KRABICE - bezhalogenové KU 68-90HF - krabice univerzální PC, PPO 6x x 42 0 / 00 3, x 7x20 Krabice lze spojit v souvislou vodorovnou řadu, doporučeno max. 3 krabice vedle sebe. -33 V 68HF víčko KP 68/2HF PC, PPO 73 x 30 6x 20 0 / V 68HF víčko KU 68 LA/HF - krabice univerzální do dutých příček PC, PPO 3x x , x 0 73,5 mm -43 VPTU; VPT 68; ZBU; P KOM 97HF - krabice s víčkem KO 97 V/HF PC, PPO 2x 30 4x 0 03 x 50 6x x 8 2x 2-4 S-96 svorkovnice -4 SP-96 svorkovnice Víčko KO 97 V/HF lze objednat samostatně.

31 ELEKTROINSTALAČNÍ KRABICE - bezhalogenové 33 KU 68 LD/HF - krabice univerzální do dutých příček NOVINKA PP 3x 2 73 x , x 9 Vstupní otvory krabice jsou vyrobeny z pružného materiálu, který se zavedením kabelu nebo trubky prorazí a zároveň zůstane zachována vzduchotěsnost vstupu. Díky této vlastnosti je krabice vhodná všude tam, kde je kladen velký důraz na vzduchotěsnost elektroinstalace (např. pasivní domy). -33 V 68HF víčko ,5 mm -43 VPTU; VPT 68; ZBU; P -44 VDS 68 KP 64/LD HF do dutých příček NOVINKA PP 4x x , x 0 Vstupní otvory krabice jsou vyrobeny z pružného materiálu, který se zavedením kabelu nebo trubky prorazí a zároveň zůstane zachována vzduchotěsnost vstupu. Díky této vlastnosti je krabice vhodná všude tam, kde je kladen velký důraz na vzduchotěsnost elektroinstalace (např. pasivní domy). -33 V 68HF víčko ,5 mm -43 VPTU; VPT 68; ZBU; P -44 VDS 68 V 68HF - víčko PC, PPO 83 0 / 20, Pro konečné zakrytí krabic s roztečí uchycení 60 mm pomocí upevňovacích šroubků. KO 97 V/HF - víčko PC, PPO , Pro konečné zakrytí rozvodných a odbočných krabic řady KO a KR 97/L.

32 34 ELEKTROINSTALAČNÍ KRABICE - bezhalogenové LK 80X28R/HF PC, PPO 8 x 8 x 28 2x 20 0; 00 4, PI 80R izolační podložka Určená pro montáž přístrojů Classic nebo Swing. LK 80X28 2ZKHF PC, PPO 04 x 80 x 28 2x 20 0; 00 4, PI 80 2ZK izolační podložka Určená pro montáž dvojzásuvky Classic nebo Swing. LK 80X28 THF PC, PPO 80,5 x 80,5 x 28 2x 20 0; PI 80T izolační podložka Určená pro montáž přístrojů Tango. LK 80X28 2ZTHF PC, PPO 05 x 8 x 28 2x 20 0; 00 4, PI 80 2ZT izolační podložka Určená pro montáž dvojzásuvky Tango.

33 ELEKTROINSTALAČNÍ KRABICE - příslušenství 35 KO 68 - víčko pro krabice 80 00,5 KU 68-90; KU ; KU ; KPM 64/LU Pro konečné zakrytí odbočných nebo rozvodných krabic řady KU 68 a KPM 64/LU. KO 97 V - víčko pro krabice 3 40, KO 97/5; KR 97/5; KOM 97 Pro konečné zakrytí rozvodných a odbočných krabic řady KO 97/5, KR 97/5 a KOM 97. KO 97 V/ - víčko pro krabice 3 40,3 KO 97/5; KO 97/L; KR 97/5; KR 97/L; KOM 97; KOM 97/LU Pro konečné zakrytí rozvodných a odbočných krabic řady KO 97/5, KO 97/L, KR 97/5, KR 97/L, KOM 97 a KOM 97/LU. Víčko je na spodním obvodu opatřeno lemem, který umožňuje bezproblémové zakrytí elektroinstalačních krabic instalovaných do betonu nebo montážního kroužku MKU 97 při instalaci do dutých příček. TN... - trn nástavný ks kg pro krabice TN 68 0,0 šedá TN 97 0,02 bílá samozhášivé KU 68 90, 902,903, KPM 64/LU KO 97/5, KR 97/5, KOM 97, KO 97/L, KR 97/L, KOM 97/LU Trn nástavný slouží pro prodloužení středového trnu krycích víček KO 68, KO 97. Použije se v případě příliš zapuštěných krabic, kdy trn krycího víčka je krátký a nedosahuje do středového závitu elektroinstalační krabice. Trn je možné zkrátit na potřebnou délku. Přiložené pravítko je možné využít k proměření a naznačení rozteče 7 mm krabic pro montáž sdruženého rámečku. Označených zářezů v bocích pravítka je možné využít k identifikaci průřezu vodičů. Při objednání ks trnu nástavného obdržíte plato obsahující 6 ks.

34 36 ELEKTROINSTALAČNÍ KRABICE - příslušenství V 68 - víčko 83 00; 400 6,6 pro krabice KP 67/2; KP 67/3; KP 68/2; KPR 68; KUH ; KU 68/7L; KU 68LD/; KU 68LD/2;KPR 68/L; KPR 68/7L; KI 68L/; KI 68L/2; KI 68L/3; KP 64/LD; KPM 64/LU; KUH /L Pro konečné zakrytí krabic s roztečí uchycení 60 mm pomocí upevňovacích šroubků. VKP 64/2L - víčko pro krabice 75 x ,35 KP 64/2; KP 64/2L Pro konečné zakrytí dvou krabic nebo dvojnásobné krabice s roztečí os 7 mm. V 00 E; V 0 L; KO 25 V; V 25/; KT 250 V; VKT 250/L - víčko pro krabice V 00 E 4 x 4 0; 00 6,6 KO 00 E V 0 L 5 x 5 0; 20 5,9 KO 0/L KO 25 V 42 x 42 0; 30 7,8 KO 25 V 25/ 62 x 62 0; 80 4, KO 25 E; KO 25/L KT 250 V 255 x 205 5; 35 7,4 KT 250 VKT 250/L 257 x 200 5; 45 8,2 KT 250/; KT 250/L ZV 68; ZV 97 - víčko zaslepovací Pro zakrytí krabic před omítáním. Po vytvrdnutí omítky se víčko odstraní. pro krabice ZV x 8 0; 400 3, PE KU; KP 68; KBV ZV x 8 0; 220 4, KO; KR 97

35 ELEKTROINSTALAČNÍ KRABICE - příslušenství 37 VLK 80 - víčko pro krabice 82 x 82 x 8,5 0; 340 8,3 LK 80/; LK 80/2; LK 80/3; LK 80X28/ Pro konečné zakrytí lištových krabic LK 80/.. a LK 80X28/. VLK 80/R - víčko 8 x 8 x 9 0; 380 8,6 pro krabice LK 80R/; LK 80R/2; LK 80R/3; LK 80X20R/; LK 80X28R/; LK 80X28 2R Pro konečné zakrytí lištových krabic LK 80R/.. a LK 80X..R/.. VLK 80/2R - víčko pro krabice 8 x 56 x 9 0; 560 9,7 LK 80X28 2R Pro konečné zakrytí lištových krabic LK 80X28 2R při montáži dvojzásuvky. VLK 80/T - víčko pro krabice 80,5 x 80,5 x 0; 420 0,7 LK 80X6 T; LK 80X28 T Pro konečné zakrytí lištových krabic LK 80X.. T.

36 38 ELEKTROINSTALAČNÍ KRABICE - příslušenství NR 80/R - nástavný rámeček 80,5 x 80,5 x 2 0; 240 4,3 pro krabice LK 80R/; LK 80R/2; LK 80R/3; LK 80X20R/; LK 80X28R/ Pro lištové krabice LK 80R/.. a LK 80X..R/.. NRT - nástavný rámeček pro krabice 80,5 x 80,5 x 2 0; 300 4,7 LK 80X6 T; LK 80X28 T Pro lištové krabice LK 80X.. T. NR 2ZT - nástavný rámeček pro krabice 80,5 x 05 x 2 0; 200 4,5 LK 80X28 2ZT Pro lištové krabice LK 80X28 2ZT pod dvojzásuvku Tango. NR 68/6; NR 68/0 - nástavný rámeček NOVINKA NR 68/ x 6 0; 750 3,5 NR 68/ x 0 0; 420 3,4 samozhášivé Pro jednotlivě instalované krabice řady KU a KP, které jsou svým okrajem při montáži zapuštěny pod úroveň omítky nebo obkladů. Univerzální nástavný rámeček pro instalaci krabic KU a KP je možné použít i na krabice pro sdružené přístroje KP64/2,3,4,5.

37 ELEKTROINSTALAČNÍ KRABICE - příslušenství 39 DR8 - distanční rozpěrka pro krabice 36 x 8 x 3 0; 800 5,9 KP 67/2; KP 67/3 Používá se pro zvětšení rozteče mezi krabicemi KP 67/2, KP 67/3 o 0 mm pro montáž přístrojů s jednoduchými rámečky. DR42 - distanční rozpěrka pro krabice 54 x 42 x 6 250; 500 4, KP 67X67 Používá se pro zvětšení rozteče mezi krabicemi KP 67X67 o 2 mm (na 83 mm) pro montáž přístrojů s jednoduchými rámečky typu Classic, Tango, Swing, Time. MKU 64 - montážní kroužek univerzální pro krabice PP 73 x 5 0; 770 3, samozhášivé KPM 64/LU Pro krabice KPM 64/LU. Určeno pro sádrokarton tloušťky 2,5 mm nebo 2 x 2,5 mm (dvojitý). MKU 97 - montážní kroužek univerzální pro krabice PP 08 x 5 0; 300,6 samozhášivé KOM 97/LU Pro krabice KOM 97/LU. Určeno pro sádrokarton tloušťky 2,5 mm nebo 2 x 2,5 mm (dvojitý).

38 40 ELEKTROINSTALAČNÍ KRABICE - příslušenství P 0 L - přepážka pro krabice,5 x 5 x 45 0; 600,5 KO 0/L Vkládací přepážka do krabice KO 0/L pro oddělení elektroinstalačních obvodů max. do 400 V. PI tepelně izolační podložka pro krabice PI 80R 80 x 80 x 5 0; 40 2,2 CEMVIN LK 80/...; LK 80X28/; LK 80R/...; LK 80X...R/; LK 80X28 2R PI 80T 80 x 80 x 5 0; 40 2,2 bezazbestový LK 80X6 T; LK 80X28 T zdravotně PI 80 2ZK 05 x 80 x 5 0; 40 2,8 nezávadný LK 80X28 2ZK PI 80 2ZT 05 x 80 x 5 0; 40 2,8 LK 80X28 2ZT; LK 80X28 2T Tepelně izolační nehořlavé podložky umožňují montáž krabic na stavební hmoty třídy reakce na oheň E nebo F (popř. dle dříve platné normy ČSN Hořlavost stavebních hmot: Montáž krabic na a do materiálů stupně hořlavosti C3). Šroubky upevňovací ks kg 2.9X3V 50; ,4 pro montáž přístroje (řady KU a KP) 2.9X3Z 50; ,4 pro montáž víček (V 68,...) 2.9X6 50; ,4 pro montáž svorkovnic (S-66,...) 2.9X22 50; ,3 pro montáž nástavných rámečků (NRT, NR 2ZT,...) 3.0X6 50; , pro přístroje na krabice do betonu M3X40-3CH 50; 000 2,6 pro krabice do dutých stěn M3X45-3CH 50; 000 3,0 pro krabice do dutých stěn (KPR 68/L, KO 97/L, KR 97/L) MP3-3CH 50; ,7 pro krabice do dutých stěn (patka) Upevňovací materiál (samořezné šroubky) používaný do elektroinstalačních krabic.

39 ELEKTROINSTALAČNÍ KRABICE - svorkovnice 4 S-66 - svorkovnice mm ks mm 2 ks kg PA 58 x 58 x ; 60 7, Určená do rozvodných krabic s roztečí uchycení 60 mm (např. KU 68, LK apod.). Má čtyři oddělená pole pro spojení až tří vodičů do průřezu 4 mm 2. Pro napětí do 400 V. S-96 - svorkovnice mm ks mm 2 ks kg PA 86 x 86 x ; 20 9, Určená do rozvodných krabic s roztečí uchycení 86 mm (KR 97, KR 97/5, KR 97/L). Má čtyři oddělená pole pro spojení až čtyř vodičů do průřezu 4 mm 2. Pro napětí do 500 V. SP-96 - svorkovnice mm ks mm 2 ks kg PA 95 x 93 x ; 80 3, Určená do rozvodných krabic s roztečí uchycení 86 mm (KR 97, KR 97/5, KR 97/L). Má pět oddělených polí pro spojení až čtyř vodičů do průřezu 4 mm 2. Pro napětí do 500 V svorkovnice mm ks mm 2 ks kg x 82 x , x 05 x ,92 PA : do kovových krabic 76 a 726. Má čtyři oddělená pole pro spojení až 2x tří a 2x čtyř vodičů do průřezu 4 mm : do kovových krabic 72 a 722. Má čtyři oddělená pole pro spojení až pěti vodičů do průřezu 4 mm 2. Pro napětí do 500 V. Při použití svorkovnice s krabicí s ochrannou svorkou je třeba odstranit zemnicí propojku.
