1 Mikrodiktafon EDIC-mini Tiny B22 Návod k obsluze Hlavní výhody přístroje: Vysoká výdrž Miniaturní rozměry Kvalitní záznam zvuku Stránka 1

2 1. Začátek 1.1 Obsah balení Rekordér USB kabel CD s ovladačem Návod k použití 1.2 Popis zboží 1.3 Vložení a výměna baterie Před samotným použitím je nutné do rekordéru vložit baterii, která je přiložena v balení (viz Obr). Pro vysunutí baterie použijete ostrý nástroj (propiska), kterým baterii vysunete ven (viz Obr) Stránka 2

3 2 Nahrávání Tento produkt je vybaven aktivací hlasu. Nahrávání s aktivací hlasem zpustíte páčkou REC/STOP posunutím do horní pozice (REC). Od této doby rekordér zaznamenává audio a to pouze, když je v okolí zaznamenán hluk. Pro vypnutí rekordéru posuňte páčkou REC/STOP do dolní pozice. 3 Práce v programu RecManager a jeho funkce Chcete-li přehrávat zvukové nahrávky, zkopírujte je do PC pomocí dodávaného softwaru RecManager, který se nachází na přiloženém CD. Nastavení jednotlivých funkcí a parametrů diktafonu se provádí opět pomocí programu RecManager.exe. Tento program slouží pro nastavení všech možných parametrů záznamu: Zapnutí a nastavení časovače Zapnutí a nastavení VAS Zapnutí a nastavení kruhové nahrávání Nastavení kvality záznamu Ochrana heslem Synchronizace času a data Stránka 3

4 1. Hlavní menu; 2. Ovládací tlačítka na panelu obsahu rekordéru (Recordet content); 3. Zobrazení stavu rekordéru záznamy 4. Volné místo v Mb 5. Ovládací tlačítka na panelu Explorer; 6.Umístění nahraných záznamů na rekordéru; 7. Atributy souborů (záznam nahrané z rekordéru do PC); 8.. Model rekordéru; 9.. Verze firmwaru rekordéru; 10.. Sériové číslo rekordéru; 11.. Indikátor nabíjení a napájení rekordéru; 12.. Datum a čas rekordéru; 13. Celková paměť; 14. Paměti v hodinách (v závislosti na rekordéru v nastavení); Hlavní menu FILE Exit ukončení programu. RECORDER Refresh content (Obnovit obsah) obnovuje paměť diktafonu ( znovu načte seznam nahrávek a soubory, které jsou v paměti ). Copy to PC (Zkopírujte do PC) - zkopíruje položky (záznamy nebo soubory), vybrané v panelu Recorder obsahu do aktuálního adresáře na panelu Explorer. Při kopírování souborů jejich jména zůstávají stejné. Pokud již existuje soubor se stejným názvem v počítači, program navrhuje přepsání souboru, změnit název souboru, nebo zruší příkaz Move to PC (Přesunout do PC) - je analogický příkaz Kopírovat do PC, ale poté, co je příkaz dokončen, jsou odstraněny zkopírované položky. Copy to default folder (Kopírovat do výchozí složky) - kopie vybrané v rekordéru (nahrávky nebo soubory) do výchozí složky. Move to default folder (Přesunout do výchozí složky) - je analogický příkaz Kopírovat do výchozí složky, ale poté, co je příkaz dokončen, jsou odstraněny zkopírované položky. Stránka 4

5 Erase selected items (Smazat vybrané položky) - vymaže z paměti diktafonu položky (záznamy nebo soubory), vybrané v panelu Recorder obsahu. Format recorder memory (Formát paměti záznamníku) - vymaže všechny položky (záznamy nebo soubory) z paměti diktafonu. Synchronize clock (Synchronizace času) - nastavení aktuálního času PC do rekordéru. Settings (Nastavení) - zobrazí dialogové okno, kde si můžete prohlédnout a změnit nastavení rekordéru. Connect (Připojit) - pokusí připojit k diktafonu prostřednictvím běžného typu připojení. Disconnect (Odpojit) - odpojí se od diktafonu. EXPLORER Copy to recorder (Kopírovat do rekordéru) - stahování z panelu položek Explorer do panelu rekordéru. Show wave-file info (Zobrazit Informace o souboru) - zobrazí okno s vlastnostmi vybraného v panelu Průzkumník zvukového souboru spolu s informacemi o souboru digitálního vodoznaku. Go to default folder (Přejít na výchozí složky) - nastaví výchozí složku programu nastavení jako aktuální složce panelu Explorer. Set current folder as default (Nastavit aktuální adresář jako výchozí) - nastaví aktuální složky jako výchozí složky. New folder (Nová složka) - vytvoří novou složku v aktuální složce. Delete (Vymazat) - vymaže vybrané v panelu položek Explorer. Refresh (Obnovit) obnoví Explorer panel obsah. Folders (Složky) - zobrazí složky LANGUAGE Language (Jazyk) - umožňuje zvolit jazyk Stránka 5

6 4 Vlastní nastavení rekordéru GENERAL SETTINGS Hlavní nastavení Mode - nastavení módu Stereo nebo Mono. Pokud rekordér podporuje Stereo režim, může být vybrán pro nahrávání. Control type (Typ ovládacího prvku) Circular recording (Kruhové záznamy) - zapne kruhové režimu záznamu. Compression (Komprese) - nastavuje jednu ze dvou typů komprese, která je pro záznam. Bit rate - nastavení frekvence pro nahrávání. VAS SETTINGS Nastavení aktivace hlasu a jeho vlastností Hlasová aktivace systému - zapne systém hlasového ovládání. Můžete změnit VAS nastavení ( práh). Stránka 6

7 Enable (Povoleno) - aktivuje systém při nahrávání. Level - nastavuje prahovou hodnotu vstupního signálu Time (Čas) - nastaví čas po který rekordér nahrává po utichnutí hlasů. ADVANCED Další nastavení rekordéru se nachází ve složce "Advanced". Stránka 7

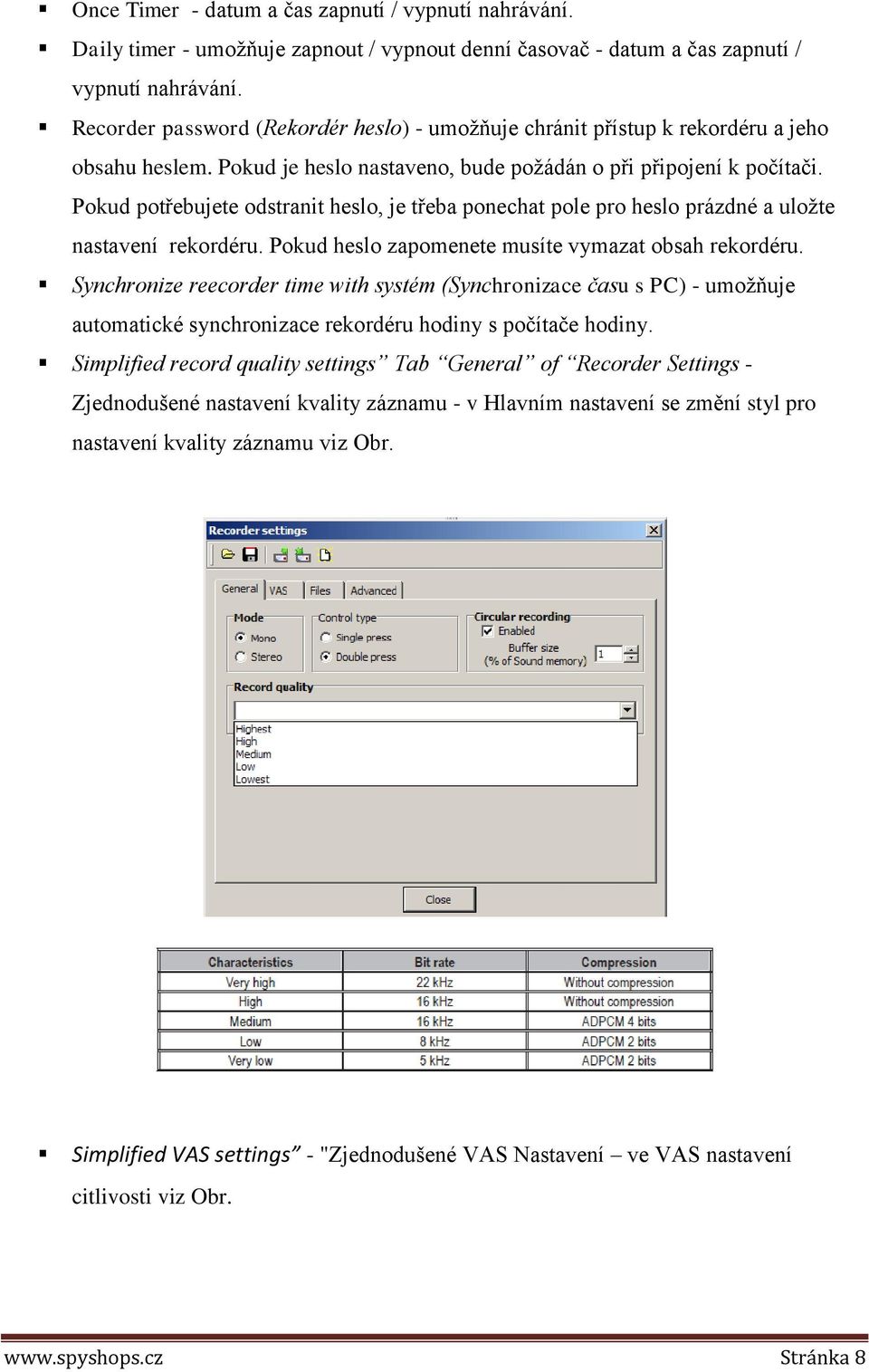

8 Once Timer - datum a čas zapnutí / vypnutí nahrávání. Daily timer - umožňuje zapnout / vypnout denní časovač - datum a čas zapnutí / vypnutí nahrávání. Recorder password (Rekordér heslo) - umožňuje chránit přístup k rekordéru a jeho obsahu heslem. Pokud je heslo nastaveno, bude požádán o při připojení k počítači. Pokud potřebujete odstranit heslo, je třeba ponechat pole pro heslo prázdné a uložte nastavení rekordéru. Pokud heslo zapomenete musíte vymazat obsah rekordéru. Synchronize reecorder time with systém (Synchronizace času s PC) - umožňuje automatické synchronizace rekordéru hodiny s počítače hodiny. Simplified record quality settings Tab General of Recorder Settings - Zjednodušené nastavení kvality záznamu - v Hlavním nastavení se změní styl pro nastavení kvality záznamu viz Obr. Simplified VAS settings - "Zjednodušené VAS Nastavení ve VAS nastavení citlivosti viz Obr. Stránka 8

9 Nahrávání záznamů z rekordéru do PC Rekordér ukládá záznamy ve svém interním formátu. Při přenosu záznamů do počítače jsou překódovány do standardního formátu WAV. Pro přenesení záznamů je nutné nainstalovat RecManager, který je k dispozici na přiloženém CD. Po dokončení instalece připojte kabel USB k diktafonu a poté ke konektoru USB na počítači. Systém rozpozná nový vyměnitelný disk. Dále použijte již zmíněný program (RecManager.exe). Po spuštění programu se otevře hlavní okno (hlavní menu).na levé straně programu se zobrazí připojený diktafon. Pokud kliknete na tlačítko "Show records - Zobrazit záznamy" zobrazí se na panelu veškeré záznamy provedené diktafonem. Pokud tlačítko " Show Flash Drive Content - Zobrazit Flash Drive Obsah" je stisknuté, zobrazí se na panelu Soubory zkopírované z počítače, které mají být převedeny na jiný formát. Chcete-li odeslat záznamy do počítače proveďte následující kroky: 1. Vyberte složku pro záznamy nahrané z rekordéru pomocí jednoho z následujících možností: 1,1 Vybrat složku v poli "Výchozí složky " v "File " v hlavním okně programu ; 1,2 Vybrat složku v panelu Průzkumník 2.. Vyberte jeden nebo více záznamů v panelu Recorder content panel Stránka 9

10 3.. Chcete-li odeslat záznam do složky určené v bodě 1.2 zvolte Recorder => Copy to PC. Poté bude záznam uložen do zadané složky. 4. Chcete-li odeslat záznam do výchozí složky (odstavec 1.1) vyberte : - Recorder => Copy default folder -záznam bude nahrán do výchozí složky. - Recorder = > Move to default folder - záznam bude uložen do výchozího složky, ale ne uloženy v paměti záznamník. Nahrávání WAV záznamů z PC do rekordéru 1.. Stiskněte tlačítko "Show records" v panelu Rekorder content 2.. V panelu Explorer: - Vyberte požadovaný soubor; - Zvolte "Upload to the recorder". Budeme rádi, pokud navštívíte naši sekci Diktafony. Ovládání přístroje se může v závislosti na jednotlivých sériích drobně lišit. Přístroj používejte v souladu s platnými právními předpisy. Dodavatel nenese žádnou odpovědnost za použití přístroje v rozporu s těmito předpisy. Pokud v návodu naleznete nějaké nepřesnosti, budeme rádi, pokud nás budete informovat na našem u podpora@spyshops.cz Stránka 10
