2 2 P Í S T O V É T L A K O M Ě R Y P R E S S U R E M E N T S Pístové tlakoměry se používají v celém světě jako hlavní etalony pro přesné měření tlaku. Žádné jiné zařízení nemůže dosáhnout takové stability, opakovatelnosti a přesnosti, jako pístový tlakoměr. Pístový tlakoměr je ideální přístroj pro kalibraci manometrů, snímačů, převodníků, referenčních etalonů atd., a může se také používat pro přímé měření tlaku v systému nebo procesu. Základem kvalitního pístového tlakoměru je svisle umístěná přesně lapovaná sestava pístu a válce a přesně kalibrovaná zatěžovací závaží. Závaží se ukládají na píst, který se volně pohybuje uvnitř válce. Tato závaží vyvažují nahoru směřující sílu, která je vytvořena tlakem uvnitř systému. Firma Pressurements Ltd. nabízí velmi obsáhlou řadu pístových tlakoměrů pokrývající široký rozsah použití s tlakovými rozsahy v přetlaku, podtlaku a absolutním tlaku. Tlakové měrky (píst a válec) se vyrábějí ve velmi vysoké technické standardní kvalitě s přesností osvědčenou návazností na mezinárodní etalony v laboratořích, jako jsou: National Physical Laboratory, Velká Británie, (NPL) National Institute of Standards and Technology, USA, (NIST) Hodnota tíhového zrychlení, která se mění s geografickou polohou, má přímý vliv na sílu vytvořenou závažími a na přesnost pístového tlakoměru. Každý přístroj může být vyjustován na hodnotu místního tíhového zrychlení (v ceně přístroje). Pokud není tato hodnota uvedena v objednávce, přístroj bude vyjustován na normální tíhové zrychlení 9,80665 m/s 2. Každý přístroj je umístěn ve skříňce, která jej dělá elegantním, kompaktním a lehce přenosným. Příslušenství je uloženo v oddělitelném víku, které zároveň spolehlivě chrání přístroj proti znečištění a poškození při přepravě a uskladnění. Zvláštní přípojka pro zkoušený tlakoměr umožňuje rychlé utěsnění ručním dotažením, bez potřeby teflonové pásky a maticového klíče. Lihová libela a stavěcí šrouby umožňují uživateli ustavit přístroj do pracovní polohy. Pomocí indikátoru, který je umístěn na horní desce přístroje, lze lehce sledovat polohu pístu. U nízkotlakých vzduchových typů jsou závaží umístěna přímo v přístroji, u ostatních typů v oddělené skříňce. Standardní příslušenství každého pístového tlakoměru: Záruka 3 roky na normální provozní závady. Maticové redukce 1/8, 1/4, 3/8, 1/2 BSP nebo NPT (není-li uvedeno v objednávce jinak, bude dodáno BSP). Sada kalibrovaných závaží ve vlastní skříňce. Kalibrační list výrobce s celkovou přesností. Kalibrační list výrobce pro tlakovou měrku. Vypočtená hmotnost zatěžovacích závaží. Pracovní médium pístového tlakoměru (pokud se používá). Náhradní těsnění. Poznámka: Manometry nejsou součástí dodávky přístroje. Můžeme zajistit: Maticovou redukci M20x1,5. Generální opravu a kalibraci přístroje. Všechny rekalibrované pístové tlakoměry jsou seřízeny na původní výrobní přesnost a dodány s kalibračním listem. Upravená a zlomková závaží ve všech tlakových jednotkách. Přístroj pro měření v jiných tlakových rozsazích a jednotkách, než jaké jsou uvedeny v tomto katalogu. Vyšší přesnost. Úpravu přístroje podle požadavku zákazníka. Ověření přístroje platné pro Českou a Slovenskou republiku. Kursy měření tlaku.

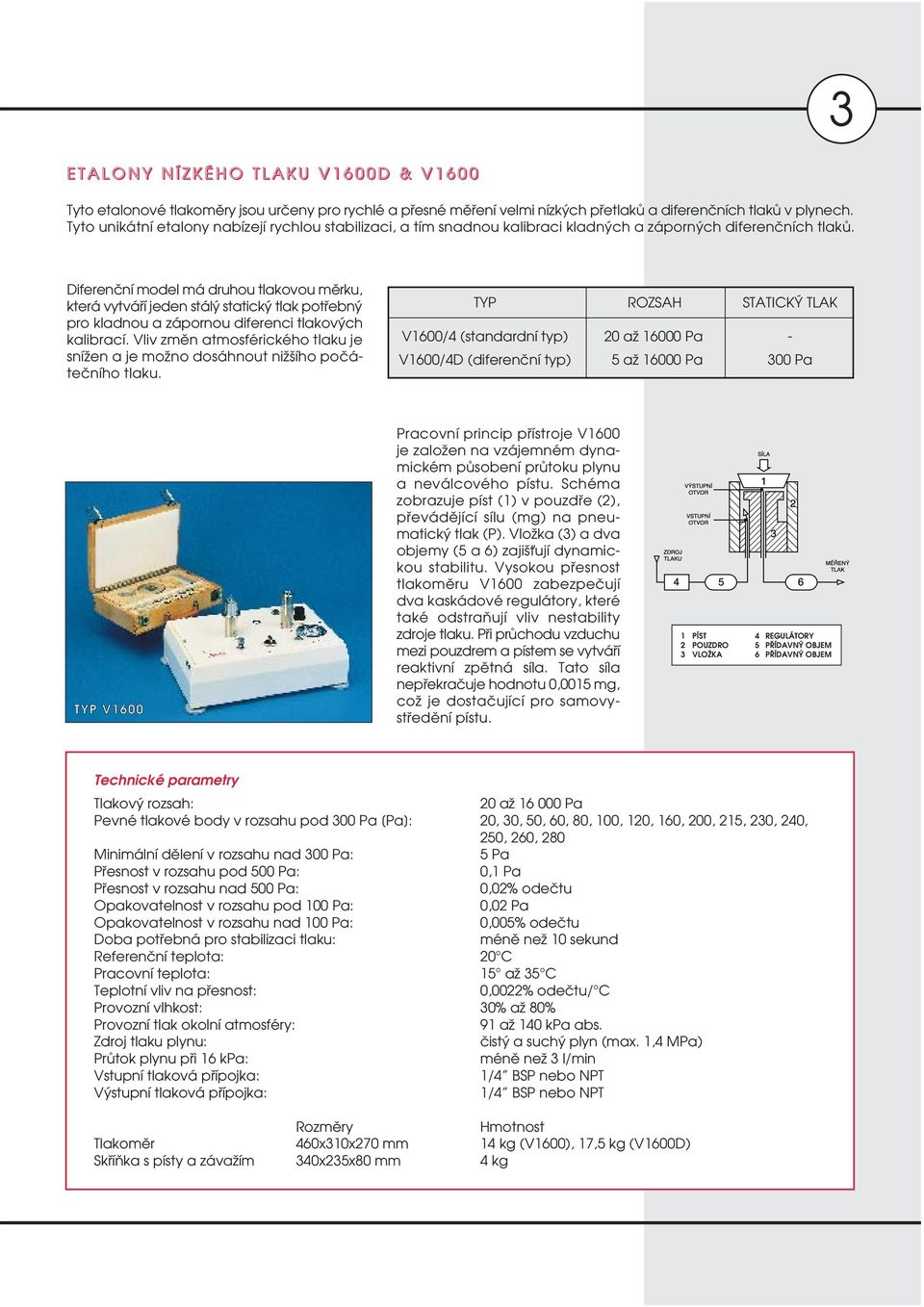

3 3 E T A L O N Y N Í Z K É H O T L A K U V D & V Tyto etalonové tlakoměry jsou určeny pro rychlé a přesné měření velmi nízkých přetlaků a diferenčních tlaků v plynech. Tyto unikátní etalony nabízejí rychlou stabilizaci, a tím snadnou kalibraci kladných a záporných diferenčních tlaků. Diferenční model má druhou tlakovou měrku, která vytváří jeden stálý statický tlak potřebný pro kladnou a zápornou diferenci tlakových kalibrací. Vliv změn atmosférického tlaku je snížen a je možno dosáhnout nižšího počátečního tlaku. STATICKÝ TLAK V1600/4 (standardní typ) 20 až Pa - V1600/4D (diferenční typ) 5 až Pa 300 Pa V1600 Pracovní princip přístroje V1600 je založen na vzájemném dynamickém působení průtoku plynu a neválcového pístu. Schéma zobrazuje píst (1) v pouzdře (2), převádějící sílu (mg) na pneumatický tlak (P). Vložka (3) a dva objemy (5 a 6) zajišťují dynamickou stabilitu. Vysokou přesnost tlakoměru V1600 zabezpečují dva kaskádové regulátory, které také odstraňují vliv nestability zdroje tlaku. Při průchodu vzduchu mezi pouzdrem a pístem se vytváří reaktivní zpětná síla. Tato síla nepřekračuje hodnotu 0,0015 mg, což je dostačující pro samovystředění pístu. 1 PÍST 4 REGULÁTORY 2 POUZDRO 5 PŘÍDAVNÝ OBJEM 3 VLOŽKA 6 PŘÍDAVNÝ OBJEM Technické parametry Tlakový rozsah: 20 až Pa Pevné tlakové body v rozsahu pod 300 Pa [Pa]: 20, 30, 50, 60, 80, 100, 120, 160, 200, 215, 230, 240, 250, 260, 280 Minimální dělení v rozsahu nad 300 Pa: 5 Pa Přesnost v rozsahu pod 500 Pa: 0,1 Pa Přesnost v rozsahu nad 500 Pa: 0,02% odečtu Opakovatelnost v rozsahu pod 100 Pa: 0,02 Pa Opakovatelnost v rozsahu nad 100 Pa: 0,005% odečtu Doba potřebná pro stabilizaci tlaku: méně než 10 sekund Referenční teplota: 20 C Pracovní teplota: 15 až 35 C Teplotní vliv na přesnost: 0,0022% odečtu/ C Provozní vlhkost: 30% až 80% Provozní tlak okolní atmosféry: 91 až 140 kpa abs. Zdroj tlaku plynu: čistý a suchý plyn (max. 1,4 MPa) Průtok plynu při 16 kpa: méně než 3 l/min Vstupní tlaková přípojka: 1/4 BSP nebo NPT Výstupní tlaková přípojka: 1/4 BSP nebo NPT Rozměry Hmotnost Tlakoměr 460x310x270 mm 14 kg (V1600), 17,5 kg (V1600D) Skříňka s písty a závažím 340x235x80 mm 4 kg

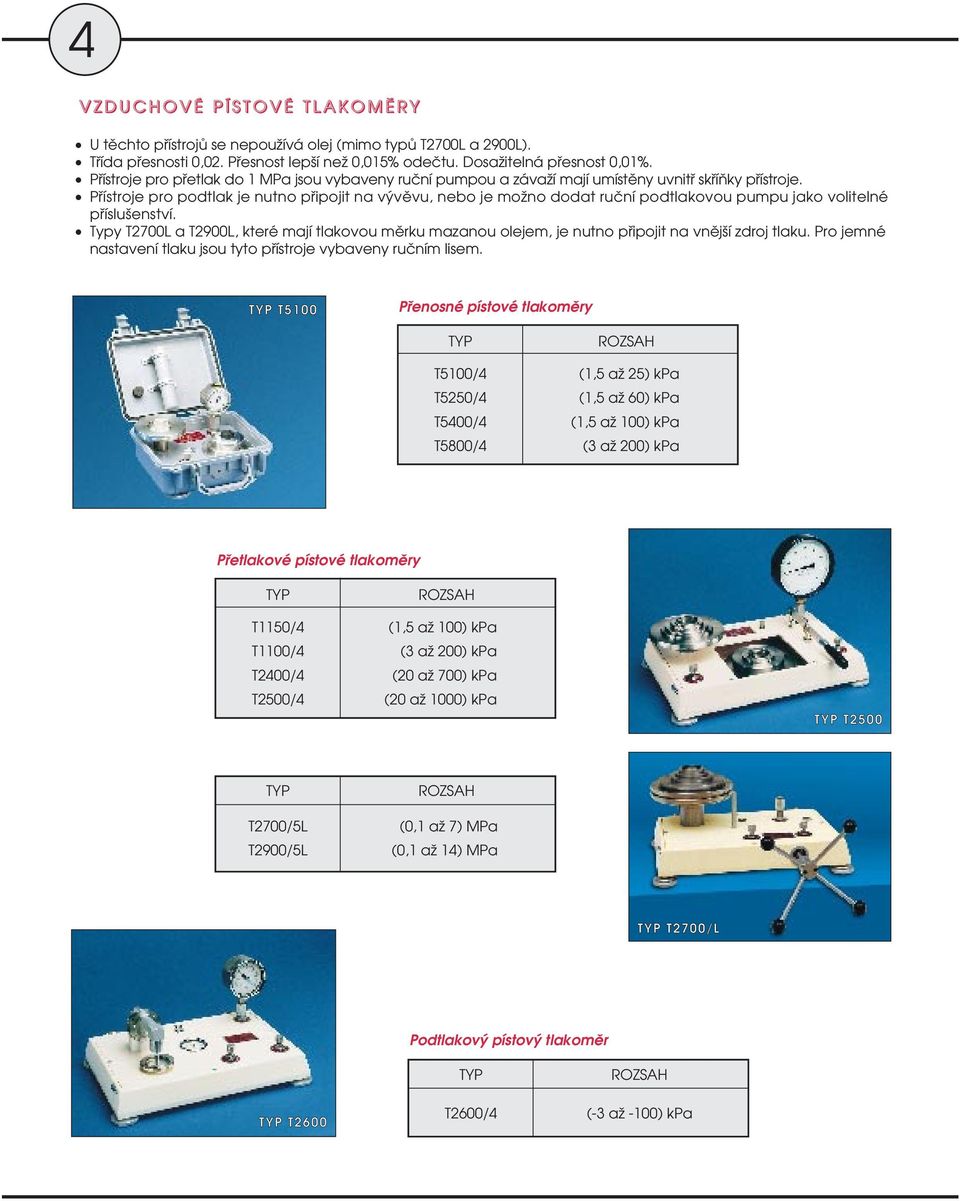

4 4 V Z D U C H O V É P Í S T O V É T L A K O M Ě R Y U těchto přístrojů se nepoužívá olej (mimo typů T2700L a 2900L). Třída přesnosti 0,02. Přesnost lepší než 0,015% odečtu. Dosažitelná přesnost 0,01%. Přístroje pro přetlak do 1 MPa jsou vybaveny ruční pumpou a závaží mají umístěny uvnitř skříňky přístroje. Přístroje pro podtlak je nutno připojit na vývěvu, nebo je možno dodat ruční podtlakovou pumpu jako volitelné příslušenství. Typy T2700L a T2900L, které mají tlakovou měrku mazanou olejem, je nutno připojit na vnější zdroj tlaku. Pro jemné nastavení tlaku jsou tyto přístroje vybaveny ručním lisem. T5100 Přenosné pístové tlakoměry T5100/4 (1,5 až 25) kpa T5250/4 (1,5 až 60) kpa T5400/4 (1,5 až 100) kpa T5800/4 (3 až 200) kpa Přetlakové pístové tlakoměry T1150/4 (1,5 až 100) kpa T1100/4 (3 až 200) kpa T2400/4 (20 až 700) kpa T2500/4 (20 až 1000) kpa T2500 T2700/5L T2900/5L (0,1 až 7) MPa (0,1 až 14) MPa T2700/L Podtlakový pístový tlakoměr T2600 T2600/4 (-3 až -100) kpa

5 5 Kombinované pístové tlakoměry pro přetlak a podtlak Dva přístroje v jedné skříňce. Přetlaková a podtlaková část je oddělena ventilem. T3550/4 (-3 až -100) kpa - podtlak (V) / (1,5 až 100) kpa - přetlak (P) T3580/4 (-3 až -100) kpa - podtlak (V) / (3 až 200) kpa - přetlak (P) Volitelné příslušenství vzduchových pístových tlakoměrů Motorový pohon pro otáčení závaží (pouze k typům T2400 a T2500). Počáteční tlak se zvýší na 25 kpa. Podtlaková pumpa (do 80% podtlaku). Přetlaková pumpa - zdroj tlaku do 1 MPa (standardně u T1150, T1100, T2400, T2500 a T5000). T3580 Technické parametry Tlakové médium: čistý suchý plyn, dusík ap. Přesnost: +/-0,015% odečtu +/-0,01% pokud je požadováno Závaží: nemagnetická austenitická nerezová ocel Hustota závaží: kg/m 3 Nejmenší standardní dělení závaží: 5 kpa T5100, T5250, T5400, T1150, T3550 (P): 0,5 kpa T5800, T1100, T2600, T3580 (P): 1 kpa T2700L, T2900L: 20 kpa Volitelné zlomkové závaží (hliník): 0,5 kpa T5100, T5250, T5400, T1150, T3550 (P): 0,1 kpa T5800, T1100, T2600, T3580 (P): 0,5 kpa T2700L, T2900L: 5 kpa Materiál pístu: karbid wolframu T5000, T1100, T1150, podtlak: keramika Materiál válce: tvrzená martenzitická ocel Celková hmotnost přístroje: 10 kg T5000: 4,7 až 8 kg Celková hmotnost závaží: od 4,5 do 30 kg Rozměry včetně víka: 470x320x200 mm T5000: 300x250x130 mm K O M B I N O V A N É P Í S T O V É T L A K O M Ě R Y P R O P Ř E T L A K A A B S O L U T N Í T L A K, T Y P rozsah L (3 až 200) kpa rozsah M (25 až 2000) kpa rozsah H (2 až 7) MPa Přesnost od 0,005% odečtu. Typ 6100 umožňuje měření ve velmi širokém rozsahu tlaku. Základna přístroje umožňuje použití tří různých tlakových měrek. Další informace jsou k dispozici na vyžádání. 6100

6 6 K A P A L I N O V É P Í S T O V É T L A K O M Ě R Y Třída přesnosti 0,02. Přesnost lepší než 0,015% odečtu. Dosažitelná přesnost 0,01%. Nosič závaží ve tvaru zvonu chrání karbidové písty a prodlužuje dobu rotace pístu, zlepšuje citlivost a stabilitu přístroje. Vodní typy lze použít tam, kde je nutno zamezit znečištění zkoušeného přístroje olejem. Vestavěním dvou tlakových měrek je možno rozšířit měřicí rozsah přístroje při použití jedné sady závaží (poměr efektivních ploch tlakových měrek je 1:10 nebo 1:20). Tlak se vyvozuje pomocí šroubového lisu. Olejové pístové tlakoměry M1800/5 (0,1 až 3,5) MPa M4000/5 (0,1 až 12) MPa M2000/5H (1 až 35) MPa M2200/5H (2 až 70) MPa M2800/5H (2 až 110) MPa M2820/5 (2 až 140) MPa M3800/5 (3 až 250) MPa M3820/5 (3 až 400) MPa Vodní pístové tlakoměry W1800/5 (0,05 až 3,5) MPa W2000/5H (1 až 35) MPa W2100/5H (2 až 60) MPa W2200/5H (2 až 70) MPa M3800 & M3820 Volitelné příslušenství kapalinových pístových tlakoměrů 1. Vestavěná ruční pumpa. Umožňuje lehké naplnění velkých objemů. Značně urychluje naplnění objemu a vyvození tlaku. Umožňuje vestavění vysokotlakého ručního lisu, a tím ulehčuje vyvození tlaku. Není potřeba použití dalšího ventilu. Standardně u typů M2800, M2820, M3800 a M3820.

7 7 2. Motorový pohon V případě potřeby nepřetržitého měření je možno doplnit přístroje s rozsahem do 70 MPa motorem pro pohon otáčení závaží. Pro běžnou kalibraci je dostačující ruční otáčení závaží. Motor je izolovaný od přístroje teplotním oddělovačem, který zamezuje ohřívání tlakové měrky. Technické parametry Přesnost: +/-0,015% odečtu +/-0,01% pokud je požadováno M3800, M3820: +/-0,04% odečtu +/-0,03%, pokud je požadováno Závaží: nemagnetická austenitická nerezová ocel Hustota závaží: kg/m 3 Nejmenší standardní dělení závaží: nízkotlaké typy 0,005 MPa vysokotlaké typy (nad 35 MPa) 0,05 nebo 0,1 MPa M4000: 0,02 MPa M3800, M3820: 0,1 MPa Volitelné zlomkové závaží (hliník): nízkotlaké typy 0,001 MPa vysokotlaké typy (nad 35 MPa) 0,01 nebo 0,02 MPa M4000: 0,005 MPa Počáteční tlak (píst a nosič): nízkotlaké typy 0,02 MPa vysokotlaké typy 0,5 MPa vysokotlaké typy (nad 35 MPa) 1 MPa M4000: 0,1 MPa M3800, M3820: 3 MPa Materiál pístu: karbid wolframu W1800: stellit Materiál válce: tvrzená martenzitická ocel W2100, W2200: karbid wolframu Celková hmotnost přístroje: 12 kg M3800, M3820: 29 kg Celková hmotnost závaží: 30 kg (do 70 MPa) M2800: 60 kg M3800: 120 kg M3820: 180 kg Rozměry včetně víka: 470x320x200 mm M3800, M3820: 630x410x330 mm DIGITÁLNÍ KALIBRÁTORY TLAKU PRESSUREMENTS ŘADY C přesnost 0,025% plného rozsahu tlakové rozsahy až do 70 MPa tlakové médium olej, voda nebo plyn současné měření/odečet tlaku a elektrických veličin vestavěný zdroj tlaku Další informace jsou k dispozici na vyžádání.

8 8 D I F E R E N Č N Í P Í S T O V É T L A K O M Ě R Y Mohou být použity jako normální pístové tlakoměry. Přesnost lepší než 0,015% odečtu + chyba vyvážení (rozdíl tlaku mezi vyvažovacím a měřicím pístem při určitém statickém tlaku). Dosažitelná přesnost až 0,01% (na objednávku). Typ M4000/5DA má tlakovou měrku mazanou olejem. Dva pístové tlakoměry jsou vestavěny do jednoho přístroje a spojeny pomocí propojovacího ventilu. Oba systémy jsou při otevřeném propojovacím ventilu zároveň natlakovány tak, aby byly oba písty a závaží ve své pracovní poloze při určitém statickém tlaku. Po uzavření propojovacího ventilu se vytvoří diference pomocí dodatečných závaží uložených na měřicí píst. Tárovací měrka udržuje statický tlak. M4000DA Vzduchové diferenční pístové tlakoměry MAX. CHYBA VYVÁŽENÍ T1100/4D (13 až 200) kpa 0,25 Pa T2500/4D (25 až 1000) kpa 2,5 Pa T1400/4D (25 až 3000) kpa 3,5 Pa M4000/5DA (0,2 až 10) MPa 20 Pa Olejové diferenční pístové tlakoměry MAX. CHYBA VYVÁŽENÍ M1800/5D (0,2 až 3,5) MPa 0,02 kpa M4000/5D (0,2 až 12) MPa 0,02 kpa M2000/5HD (3 až 35) MPa 0,035 kpa M2200/5HD (6 až 70) MPa 0,7 kpa Další informace jsou k dispozici na vyžádání.

9 9 E T A L O N O V É P Í S T O V É T L A K O M Ě R Y Ř A D Y P tlakové rozsahy od 1,5 kpa do 400 MPa přesnost lepší než 0,005% odečtu tlakové médium olej, voda nebo plyn návaznost na mezinárodní etalony plná technická podpora Řada P7000 byla sestrojena pro měření tlaku s nejvyšší přesností. Široký rozsah příslušenství zabezpečuje maximální přizpůsobivost a využitelnost. Každý přístroj obsahuje: zdroj tlaku/zařízení pro kontrolu tlaku kalibrovanou jednotku pístu a válce (tlakovou měrku) instalovanou do pevné přípojky kalibrovaná závaží Výběr tlakových médií podle rozsahu: olej do 400 MPa voda do 70 MPa plyn do 14 MPa Standardní volitelné příslušenství: další vyměnitelné tlakové měrky pro rozšíření pracovního tlakového rozsahu dodatečně vestavěné tlakové měrky pro dodání vícerozsahového systému snímač teploty snímač polohy pístu s rozhraním pro počítač kalibrační program motorový pohon pro otáčení závaží kapalinová ruční pumpa pro plnění a tlakování velkých objemů Speciální pístový tlakoměr určený ke kalibraci pístových tlakoměrů Tlakoměr řady P7000 může být doplněn o další trojúhelníkovou základnu a redukce pro připojení kalibrované tlakové měrky. Toto řešení odstraňuje problémy, které mohou vzniknout při propojení dvou pístových tlakoměrů, např.: možné netěsnosti znečištění referenčního etalonu chyby vzniklé vzduchovými bublinami v kapalinách problémy při propojení různý poměr výšek referenčních úrovní příliš dlouhá doba kalibrace K tomuto tlakoměru může být připojeno velké množství různých druhů a typů tlakových měrek pístových tlakoměrů. Další informace jsou k dispozici na vyžádání.

10 10 P O R O V N Á V A C Í Z K U Š E B N Í P U M P Y Porovnávací zkušební pumpy se používají pro kontrolu tlakoměrů pomocí etalonového manometru nebo převodníku. Všechny typy jsou přenosné a zároveň mohou být připevněny k pracovnímu stolu. Součástí dodávky jsou palcové redukce BSP nebo NPT (M20x1,5 na objednávku), které umožňují rychlé utěsnění přístroje ručním dotažením. Kapalinová pumpa do 140 MPa Tento typ je z naší nabídky porovnávacích zařízení nejsnáze přenosný. Přístroj je sestaven na základně standardního pístového tlakoměru Pressurements. Tlaková měrka se závažím je nahrazena druhou zkušební přípojkou, na kterou se připojí etalonový tlakoměr pro porovnání se zkoušeným tlakoměrem. Vestavěná ruční pumpa umožňuje: T1300 Lehké naplnění velkých objemů. Značné zrychlení naplnění systému a vyvození tlaku. Umožňuje vestavění vysokotlakého ručního lisu, a tím ulehčuje vyvození tlaku. Není potřeba použít další ventil. Typ T1300 je určen pro tlakové médium olej. Typ T1301 je určen pro tlakové médium voda. Všechny součásti přicházející do styku s médiem jsou z nerezové oceli. Typ T1300 a T1301 Rozsah (0 až 140) MPa Kapalinová pumpa do 70 MPa Tato pumpa je zkoušena vodou a je vhodná pro použití těchto médií: voda, minerální/rostlinný olej, líh. Přístroj je vybaven zásobníkem, ventilem a šroubovým lisem, kterým je možno rychle vytvořit tlak. Typ T1200 Rozsah (0 až 70) MPa Vzduchová pumpa do 2 MPa T1200 Tlak je vytvářen citlivou ruční pumpou a uvolňován jemně regulovatelným jehlovým ventilem. T4100 Typ T4100 Rozsah (0 až 2) MPa T4200 Podtlaková pumpa Podtlak je vytvářen rychle a lehce ruční pumpou a uvolňován jemně regulovatelným jehlovým ventilem. Typ T4200 Rozsah (0 až 80) % podtlaku

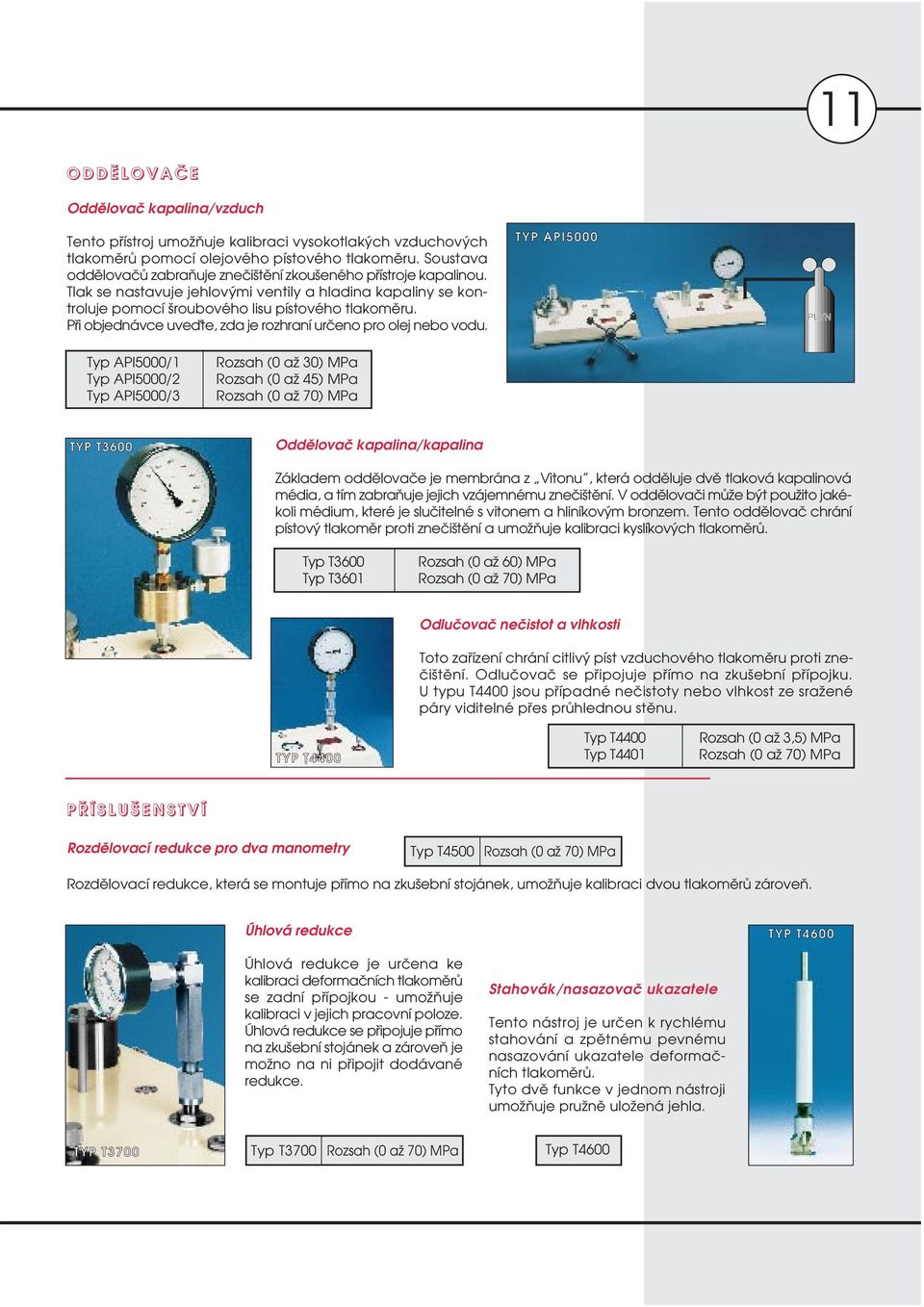

11 11 O D D Ě L O V A Č E Oddělovač kapalina/vzduch Tento přístroj umožňuje kalibraci vysokotlakých vzduchových tlakoměrů pomocí olejového pístového tlakoměru. Soustava oddělovačů zabraňuje znečištění zkoušeného přístroje kapalinou. Tlak se nastavuje jehlovými ventily a hladina kapaliny se kontroluje pomocí šroubového lisu pístového tlakoměru. Při objednávce uveďte, zda je rozhraní určeno pro olej nebo vodu. API5000 Typ API5000/1 Typ API5000/2 Typ API5000/3 Rozsah (0 až 30) MPa Rozsah (0 až 45) MPa Rozsah (0 až 70) MPa T3600 Oddělovač kapalina/kapalina Základem oddělovače je membrána z Vitonu, která odděluje dvě tlaková kapalinová média, a tím zabraňuje jejich vzájemnému znečištění. V oddělovači může být použito jakékoli médium, které je slučitelné s vitonem a hliníkovým bronzem. Tento oddělovač chrání pístový tlakoměr proti znečištění a umožňuje kalibraci kyslíkových tlakoměrů. Typ T3600 Typ T3601 Rozsah (0 až 60) MPa Rozsah (0 až 70) MPa Odlučovač nečistot a vlhkosti Toto zařízení chrání citlivý píst vzduchového tlakoměru proti znečištění. Odlučovač se připojuje přímo na zkušební přípojku. U typu T4400 jsou případné nečistoty nebo vlhkost ze sražené páry viditelné přes průhlednou stěnu. T4400 Typ T4400 Typ T4401 Rozsah (0 až 3,5) MPa Rozsah (0 až 70) MPa P Ř Í S L U Š E N S T V Í Rozdělovací redukce pro dva manometry Typ T4500 Rozsah (0 až 70) MPa Rozdělovací redukce, která se montuje přímo na zkušební stojánek, umožňuje kalibraci dvou tlakoměrů zároveň. Úhlová redukce T4600 Úhlová redukce je určena ke kalibraci deformačních tlakoměrů se zadní přípojkou - umožňuje kalibraci v jejich pracovní poloze. Úhlová redukce se připojuje přímo na zkušební stojánek a zároveň je možno na ni připojit dodávané redukce. Stahovák/nasazovač ukazatele Tento nástroj je určen k rychlému stahování a zpětnému pevnému nasazování ukazatele deformačních tlakoměrů. Tyto dvě funkce v jednom nástroji umožňuje pružně uložená jehla. T3700 Typ T3700 Rozsah (0 až 70) MPa Typ T4600
