Řada 750 XTR OD STANDARDU K EXTRÉMU EXTRÉM STANDARDEM

Transkript

1 DAS WAGO-I/O-SYSTEM XTR Řada 750 XTR

2 extrémně odolný vůči teplotám od 40 C do + 70 C extrémně odolný vůči napětí do 5 kv extrémně odolný vůči vibracím zrychlení až 5g EN EN Jemná modularita Široká škála komponent Kompaktní (až 16 signálů v modulu o šířce 12mm) CAGE CLAMP připojení Nový WAGO-I/O-SYSTEM 750 XTR je svojí tmavou barvou snadno rozpoznatelný. Využijte jedinečnou přidanou hodnotu, kterou Vám tento systém nabízí pro automatizaci v extrémních podmínkách: minimální rozměry nízké pořizovací náklady nízká energetická náročnost nízké náklady na údržbu praktická investice maximální spolehlivost zařízení rostoucí produktivita Extrémní odolnost proti vlivům počasí, rušení, ale i napěťová a vibrační odolnost, to vše jsou výrazné rysy WAGO-I/O-SYSTEM 750 XTR. Tyto vlastnosti ho staví na první místo při výběru řídicího systému pro náročné aplikace: Lodní a Onshore / Offshore průmysl Zařízení pro obnovitelné zdroje energie (větrné, fotovoltaické a bioplynové elektrárny) Ostrovní distribuční systémy elektrické energie Petrochemie Vodní hospodářství (úpravny a čističky vod) Speciální stroje

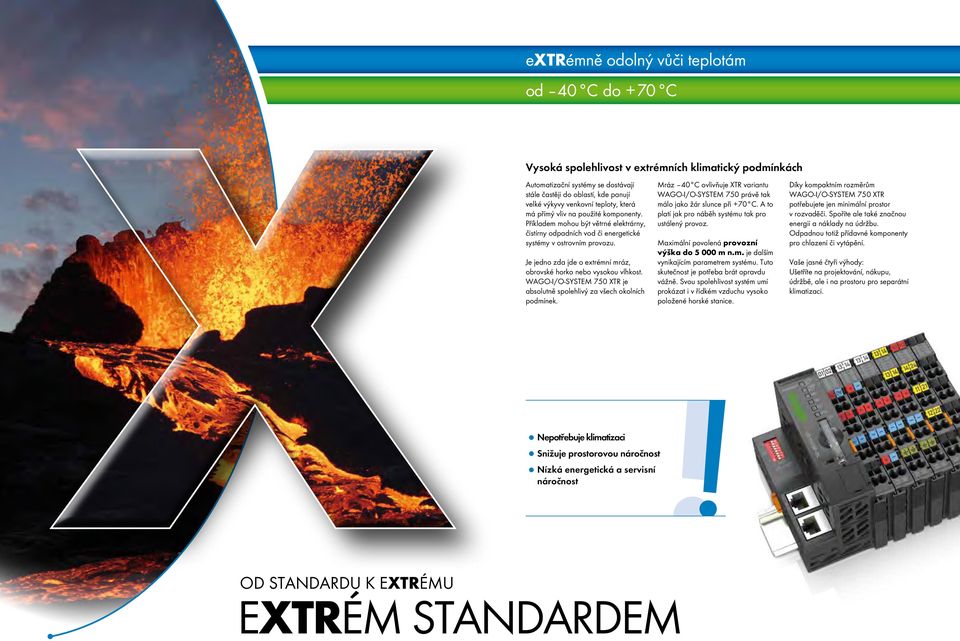

3 extrémně odolný vůči teplotám od 40 C do + 70 C Vysoká spolehlivost v extrémních klimatický podmínkách Automatizační systémy se dostávají stále častěji do oblastí, kde panují velké výkyvy venkovní teploty, která má přímý vliv na použité komponenty. Příkladem mohou být větrné elektrárny, čistírny odpadních vod či energetické systémy v ostrovním provozu. Je jedno zda jde o extrémní mráz, obrovské horko nebo vysokou vlhkost. WAGO-I/O-SYSTEM 750 XTR je absolutně spolehlivý za všech okolních podmínek. Mráz 40 C ovlivňuje XTR variantu WAGO-I/O-SYSTEM 750 právě tak málo jako žár slunce při +70 C. A to platí jak pro náběh systému tak pro ustálený provoz. Maximální povolená provozní výška do m n.m. je dalším vynikajícím parametrem systému. Tuto skutečnost je potřeba brát opravdu vážně. Svou spolehlivost systém umí prokázat i v řídkém vzduchu vysoko položené horské stanice. Díky kompaktním rozměrům WAGO-I/O-SYSTEM 750 XTR potřebujete jen minimální prostor v rozvaděči. Spoříte ale také značnou energii a náklady na údržbu. Odpadnou totiž přídavné komponenty pro chlazení či vytápění. Vaše jasné čtyři výhody: Ušetříte na projektování, nákupu, údržbě, ale i na prostoru pro separátní klimatizaci. Nepotřebuje klimatizaci Snižuje prostorovou náročnost Nízká energetická a servisní náročnost

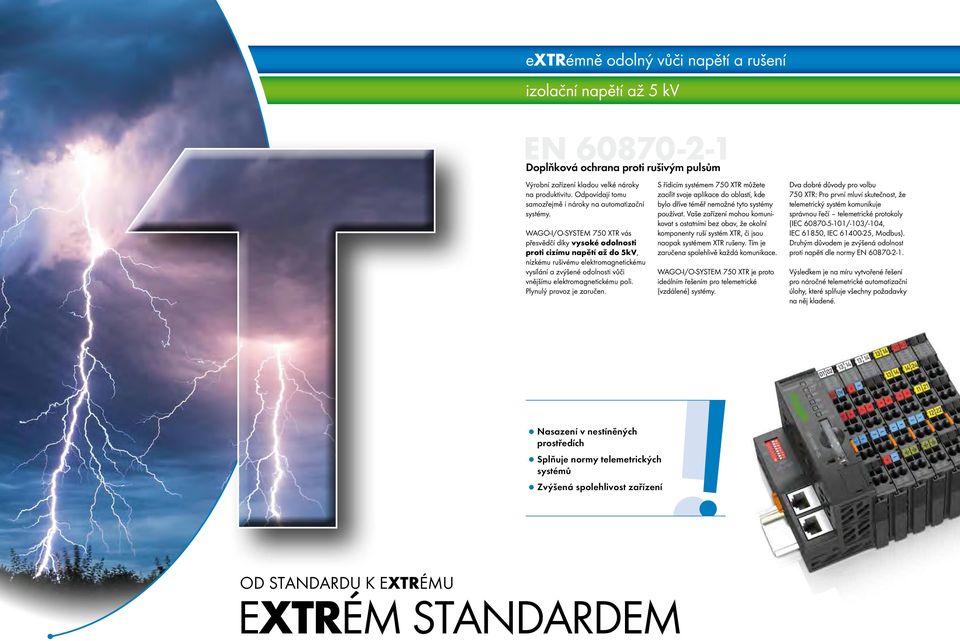

4 extrémně odolný vůči napětí a rušení izolační napětí až 5 kv EN Doplňková ochrana proti rušivým pulsům Výrobní zařízení kladou velké nároky na produktivitu. Odpovídají tomu samozřejmě i nároky na automatizační systémy. WAGO-I/O-SYSTEM 750 XTR vás přesvědčí díky vysoké odolnosti proti cizímu napětí až do 5kV, nízkému rušivému elektromagnetickému vysílání a zvýšené odolnosti vůči vnějšímu elektromagnetickému poli. Plynulý provoz je zaručen. S řídicím systémem 750 XTR můžete zacílit svoje aplikace do oblastí, kde bylo dříve téměř nemožné tyto systémy používat. Vaše zařízení mohou komunikovat s ostatními bez obav, že okolní komponenty ruší systém XTR, či jsou naopak systémem XTR rušeny. Tím je zaručena spolehlivě každá komunikace. WAGO-I/O-SYSTEM 750 XTR je proto ideálním řešením pro telemetrické (vzdálené) systémy. Dva dobré důvody pro volbu 750 XTR: Pro první mluví skutečnost, že telemetrický systém komunikuje správnou řečí telemetrické protokoly (IEC /-103/-104, IEC 61850, IEC , Modbus). Druhým důvodem je zvýšená odolnost proti napětí dle normy EN Výsledkem je na míru vytvořené řešení pro náročné telemetrické automatizační úlohy, které splňuje všechny požadavky na něj kladené. Nasazení v nestíněných prostředích Splňuje normy telemetrických systémů Zvýšená spolehlivost zařízení

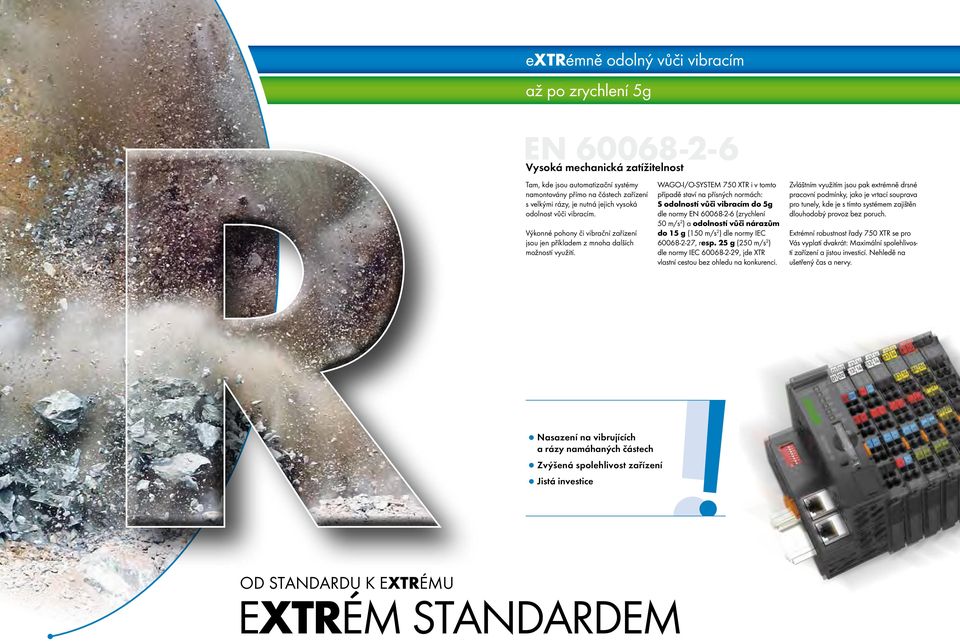

5 extrémně odolný vůči vibracím až po zrychlení 5g EN Vysoká mechanická zatížitelnost Tam, kde jsou automatizační systémy namontovány přímo na částech zařízení s velkými rázy, je nutná jejich vysoká odolnost vůči vibracím. Výkonné pohony či vibrační zařízení jsou jen příkladem z mnoha dalších možností využití. WAGO-I/O-SYSTEM 750 XTR i v tomto případě staví na přísných normách: S odolností vůči vibracím do 5g dle normy EN (zrychlení 50 m/s 2 ) a odolností vůči nárazům do 15 g (150 m/s 2 ) dle normy IEC , resp. 25 g (250 m/s 2 ) dle normy IEC , jde XTR vlastní cestou bez ohledu na konkurenci. Zvláštním využitím jsou pak extrémně drsné pracovní podmínky, jako je vrtací souprava pro tunely, kde je s tímto systémem zajištěn dlouhodobý provoz bez poruch. Extrémní robustnost řady 750 XTR se pro Vás vyplatí dvakrát: Maximální spolehlivostí zařízení a jistou investicí. Nehledě na ušetřený čas a nervy. Nasazení na vibrujících a rázy namáhaných částech Zvýšená spolehlivost zařízení Jistá investice

6 Všeobecné technické údaje Schválení, normy a směrnice WAGO-I/O-SYSTEM 750 XTR přehled Pro WAGO platí jen jediné pravidlo: vysoká kvalita. Vývoj všech komponent je proto pod přísnou kontrolou vlastní certifikované laboratoře, jejíž kritéria jsou přísnější než dané normy. Díky tomu je zajištěno, že rozmanité požadavky příslušných norem, schválení a mezinárodních směrnic jsou systémem 750 XTR optimálně naplněny a v mnoha případech překročeny. Procesorové moduly / ETHERNET procesorový modul/xtr / ETHERNET telemetrická stanice/xtr / * CANopen proc. modul 640/832KB DSUB/XTR Všeobecné technické údaje Napěťová odolnost (EN ): 24 V: 0,5 kv AC/775 V DC 1,0 kv izolační napětí (VW1) 230 V: 2,5 kv AC/3,5 kv DC 5,0 kv izolační napětí (VW3) Teplota Okolní teplota: 40 C + 70 C Skladovací teplota: 40 C + 85 C Nasazení v kombinovaném režimu Kombinovaný provoz (standardní moduly / XTR moduly) je možný v jedné stanici, když jsou jednotlivé skupiny od sebe navzájem glavanicky oddělené. Bez zpětného ovlivňování Všechny binární výstupy jsou v provedení bez zpětného ovlivnění (použítí v safety aplikacích) Komunikační moduly / ETHERNET komunikační modul/xtr / * PROFIBUS komunikační modul DP/V1/XTR / * CANopen komunikační modul DSUB/XTR Binární vstupy a výstupy / DI 24 V DC 3.0 ms/xtr / DI 24 V DC 3.0 ms/2vodičové/xtr / DO 24 V DC 2.0 A/Diagnostika/XTR / DO 24 V DC 0.5 A/2vodičové/XTR / DI 220 V DC 3.0 ms/xtr / Kondenzace Krátkodobá kondenzace dle 3K7 / EN (mimo mlhy a tvoření námrazy) Vibrace 5 g dle EN Schválení CE UL508 (v přípravě) Lodní doprava (v přípravě) Použití v jiskrově bezpečných aplikacích, zóna 2/22 (v přípravě) / DO 230 V AC 1.0 A/relé 2CO/XTR Analogové vstupy a výstupy / AI 0 10 V DC S.E./XTR / AI ±10 V DC S.E./XTR / AI 0 20 ma S.E./XTR / AI 4 20 ma S.E./XTR / / /4 AI RTD konfigurovatelný/xtr Normy a směrnice Mechanická pevnost a odolnost proti vibracím IEC (zrychlení 5 g) EN EN IEC IEC Odolnost proti rázům: IEC (15 g/11 ms/poloviční sinus) IEC (25 g/6 ms/1.000 rázů) EMC EMC příchozí rušení EN EN EN Lodní doprava EN EN EN EN EN EN IEC IEEE 1613 VDEW: 1994 EMC vyzařování EN und EN EN EN Lodní doprava EN (Použití v průmyslu + v budovách) EN (Použití v průmyslu + v budovách) EN EN EN / AI konfigurovatelný pro termočlánky/xtr / * 4 AO 0 10 V DC/XTR / * 4 AO ±10 V DC/XTR / AO 0/4 20 ma/6 18 V DC/16 Bit/XTR Komunikační, napájecí a ostatní moduly / Sériové rozhraní RS232/RS485/XTR / V DC napájecí moduly/xtr / V DC filtrační napájecí modul s filtrací/hi/xtr / V DC napájecí modul (interní sběrnice)/xtr / V DC filtrační napájecí modul/hi/xtr / V AC/DC napájecí modul/xtr / Rozšíření potenciálu 16+/XTR / Rozšíření potenciálu 16-/XTR / Zakončovací modul/xtr * dostupnost od dubna / /
